5 Allmänt INLEDNING Stridsledningspansarbandvagn 3021 är ett bandgående stridsfordon specialutrustat för stridsledning. Vagnens bakre utrymme har plats för sex operatörer. I vagnen finns sambandsutrustning som består av bland annat fyra sändtagare av typ Ra 421/180 mobil, antennsystem, manöver- och lokaltelefonsystem samt telehjälmar för vagnens besättning och operatörer. Vagnen är försedd med en 20 mm automatkanon i en vapenhuv. Besättningen utgörs av två man, skytt och förare. Operatörerna i bakre utrymmet stiger i och ur vagnen genom två dörrar baktill. Dörrarna låses mot en mittstolpe. Skytten, föraren och vagnchefen använder de egna luckorna för i- och urstigning. På vapenhuven sitter rökkastare med sex rökkastarrör. Vagnen kan flyta efter vissa förberedelser, se häfte 14 Flytutrustning.Vagnen finns i ett standardutförande 3021A samt i versionerna 3021B och 3021C för internationella förband. Denna instruktionsbok är gemensam för 3021A samt versionerna -B och -C. För specifika installationer och system i C-versionen hänvisas till M Instruktionsbok Stripbv 3021C. Bild 1. Stripbv

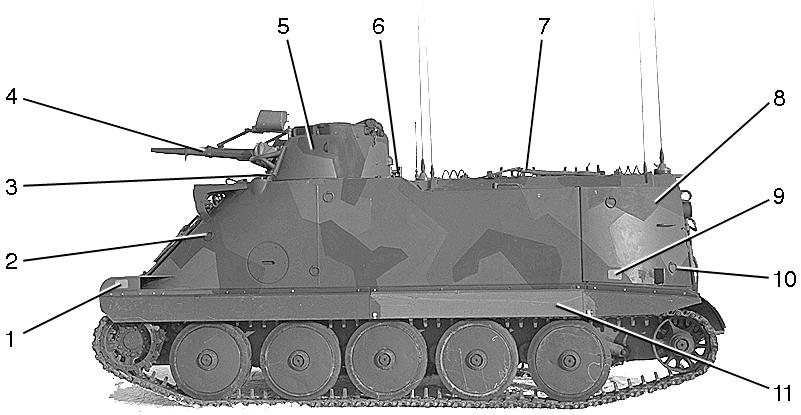

6 1. Orange reflex 7. Stridslucka 2. Maskeringsögla 8. Tillbehörsfack 3. Motorns luftintag 9. Orange reflex 4. Kanon 10. Maskeringsögla 5. Vapenhuv 11. Sidoplåt 6. Lucka över bränslepåfyllning Bild 2. Stripbv 3021 från vänster 1. Spännhjul 5. Trimskärm 2. Orange reflex 6. Orange reflex 3. Vagnchefens lucka 7. Drivhjul 4. Förarens lucka 8. Bärhjul Bild 3. Stripbv 3021 från höger 6

7 1. Mörkläggningslykta 8. Förarens lucka 2. Vit reflex 9. Rökkastare 3. Trimskärm över frontluckor 10. Vapenhuv 4. Strålkastare 11. Rökkastare 5. Lyftöra 12. Handtag/fotsteg 6. Prismaperiskop 13. Hållare för lysplatta 7. Vagnchefens lucka 14. Dragögla Bild 4. Stripbv 3021 framifrån 7

8 1. Dragögla 2. Röd reflex 3. Bogserlina 4. Baklykta 5. Antenn 6. Spett 7. Maskeringsspiral 8. Handtag 9. Utlösningshandtag för fast brandsläckning 10. Dörr Bild 5. Stripbv 3021 bakifrån 8

9 Data Allmänt Förrådsbeteckning M Förrådsbenämning STRIPBV 3021 MT Fullständig benämning Stridsledningspansarbandvagn 3021 med tillbehör Vapen, typ HS 804 Bild 6. Vagnen från sidan Bild 7. Vagnen framifrån 9

10 Vikt- och måttuppgifter mm Totalvikt kg Maxlast (last och passagerare) kg Besättning 2 man (skytt och förare) Antal operatörer 6 Längd mm Bredd mm Höjd med kanonen horisontell mm med kanonen dumpad mm Frigångshöjd vagnens mitt fram 360 mm Centrumhöjd på främre hjul 560 mm Spårvidd, bandens mittlinjer mm Band typ M 70 bredd 380 mm delning 110 mm antal plattor per band, nytt st anliggningslängd mot marken mm Specifikt bandtryck Medeltryck hårt underlag 392 kpa (4,0 kp/cm 2 ) mjukt underlag 59 kpa (0,6 kp/cm 2 ) Maxtryck (bärhjulstrycket på två 118 kpa (1,2 kp/cm 2 ) bandplattor) Specifik effekt 14,2 kw (19,3 hk)/ton Prestanda Gravtagningsförmåga 1,5 m Stigförmåga teoretisk 45 praktisk 30 Största sidlutning 30 Maxhastigheter vid r/min 1:a växeln (lågregister) 6,2 km/h 2:a växeln (lågregister) 8,8 km/h 3:e växeln (lågregister) 12,8 km/h 4:e växeln (lågregister) 16,8 km/h 5:e växeln (högregister) 24,4 km/h 6:e växeln (högregister) 35,0 km/h 7:e växeln (högregister) 50,0 km/h 8:e växeln (högregister) 66,0 km/h Backväxel (lågregister) 7,5 km/h Flytdjup ca 1,8 m Max hastighet i vatten 8 km/h Körsträcka, landsväg ca 300 km 10

11 Rymduppgifter Bränslesystem Kylsystem Värmesystem Motor med oljefilter Växellåda Konisk växel Slutväxel Bärhjul Spännhjul Drivhjul Hydraulsystem, olja Centralsmörjsystem, fett 270 dm 3 (270 liter) 45 dm 3 (45 liter) 22 dm 3 (22 liter) 27 dm 3 (27 liter) 9,5 dm 3 (9,5 liter) 1,8 dm 3 (1,8 liter) 1,0 dm 3 (2 x 0,5 liter) 7 0 dm 3 (10 x 0,7 liter) 1,2 dm 3 (2 x 0,6 liter) 5,8 dm 3 (2 x 2,9 liter) 18,4 dm 3 (18,4 liter) 1 dm 3 (1 liter) Motoranläggning Allmänt Fabrikat VOLVO-PENTA Motortyp Överladdad diesel med direktinsprutning Typbeteckning THD 100 B Antal cylindrar 6 Cylindernumrering 1 till 6 med 6:an längst fram i vagnens färdriktning Slagvolym 9,6 dm 3 (9,6 liter) Kompressionsförhållande 15:1 Ventilsystem Toppventiler Ventilspel, kall motor inloppsventil 0,40 mm utloppsventil 0,70 mm Tomgångsvarvtal r/min Effekt vid r/min 199 kw (270 hk SMMT) Max vridmoment vid r/min 960 Nm (98 kpm SMMT) Vevaxelns rotationsriktning Medurs sett från svängningsdämparen Smörjsystem Smörjoljefilter Engångsfilter Oljetryck varm motor 294 till 490 kpa (3 till 5 kp/cm 2 ) tomgång min 49 kpa (0,5 kp/cm 2 ) 11

12 Bränslesystem Insprutningsföljd Insprutningspump BOSCH PE6 P100/320 RS 52Z Bränslefilter BOSCH JF/DW11A303 Inlopps- och avgassystem Överladdningsaggregat Luftrenare Avgasdriven turbokompressor Engångsfilter av papper Kylsystem Typ Termostatreglerat vätskesystem med cirkulationspump Termostater 2 st börjar öppna vid 74 till 78 C fullt öppna vid 89 C Kraftöverföring Koppling Typ Kopplingspedalens frigång Avstånd mellan urkopplingslager och hållarens nav Växellåda Dubbeltorrlamell 14 tum 25 mm mm (ny typ mm) Fabrikat VOLVO-PENTA Typ R-60 Antal växlar framåt 8 bakåt 2 Konisk Växel Utväxling 1:1 Slutväxel Utväxling 3,36:1 12

13 Styrsystem och manöverorgan Tryckluftsystem Kompressor, typ Direktsmord, vattenkyld Lufttank, rymd 40 dm 3 (40 liter) Arbetstryck, max 0,98 MPa (10 kp/cm 2 ) Avgiven luftmängd vid r/min (NTP) 4,7 dm 3 /s (280 liter/min) Hydraulsystem Pump typ Kugghjulspump kapacitet, max 19 dm 3 /min (19 liter/min) Ackumulator rymd 1,8 dm 3 (1,8 liter) tryck 245 kpa (25 kp/cm 2 ) tryck, max 295 kpa (30 kp/cm 2 ) Elsystem Batterier Typ Antal Spänning Stomanslutning Generator Typ Maxbelastning vid 27,5 V Regulator Typ Reglerspänning Rökgasfläkt Fläktmotor Varvtal Bly 12 V, 152 Ah 2 st i serie 2 x 12 V = 24 V Minuspol CAV AC 7B24/ 14CC2M 60 A Transistorregulator 27,5 V Elektrolux r/min 13

14 Värmesystem Värmefläktar, främre Antal 2 Typ Volvo Fläktmotor fabrikat Elektrolux KS/3442/370 varvtal 58/25 r/s (3500/1500 r/min) Värmefläkt, bakre Antal 1 Fabrikat Aurora Cadet H210 Dieselvärmare Antal 1 Fabrikat Eberspächer Typ D7W Bränsleförbrukning ca 0,9 dm 3 /tim (0,9 liter/tim) Effektförbrukning start 530 W +/- 10% kontinuerlig drift 90 W +/- 10% vid full effekt Sambandsutrustning Radioutrustning Fjärrbetjäning Lokaltrafik Anslutningar för telehjälm Antenner Fyra Ra 421/180 mobil, en luformottagare samt plats för en Ra 195 Radio- och lokaltrafik på valfritt nät Anrop till valfri operatör eller alla 9 st (besättning, vagnchef och sex operatörer) 5 st (4 st till sändtagarna och 1 st till luformottagare) Vapen Allmänt Förrådsbeteckning utan vapenhuv M med vapenhuv M Förrådsbenämning utan vapenhuv 20 mm akan m/47d med vapenhuv 20 mm akan m/47d MT Fullständig benämning 20 mm automatkanon m/47d Typ HS

15 Kanonens eldhöjd mm Prismaperiskop typ M 17 antal 4 Periskopsikte antal 1 förstoring 8 ggr Höjdriktområde 10 till +37 mot horisontalplanet Sidriktområde 360 Skottfältsbegränsning med stängd vagnchefslucka under 0 elevation med öppen vagnchefslucka under 27 elevation med stängda och låsta stridsluckor under 0 elevation med öppna, inte låsta stridsluckor under 27 elevation Kylvätsketank, rymd 3 dm 3 (3 liter) Kylvätskeförbrukning för en kylning till 0,3 dm 3 (0,3 liter) handtemperatur Bild 8. Vapenhuv från sidan 15
