1 FÖRSVARETS MATERIELVERK Pbv 302 med versioner Instruktionsbok 4 Brandsläckning Förrådsbeteckning: M Förrådsbenämning: IBOK 4 PBV 302 Fastställd jämlikt: VO Mark :41381/05 Utgåva: 1 Distribution via: Försvarets bok- och blankettförråd

2 Till Pbv 302 finns följande instruktionsböcker: Instruktionsbok Pbv 302A M Instruktionsbok Stripbv 3021 M Instruktionsbok Epbv 3022 M Instruktionsbok Bplpbv 3023 M Instruktionsbok Rlpbv 3024 M Instruktionsböckerna består av följande häften: Pbv 302A Stripbv 3021 Epbv 3022 Bplpbv 3023 Rlppv Inledning M M M M M Tillbehör M M M M M Vagnskropp M M M M M Brandsläckning M M M M M Motor M M M M M Kraftöverföring M M M M M Bandaggregat M M M M M Körning/Jvgtp M M M M M Vapen, ammunition M M M M M Rikt- och eldledn. M M M M M Observationsutr. M M M M M Elsystem M M M M M Sambandsutr. M M M M M Flytutrustning M M M M Vård M M M M M Under flik 17 ingår Termisk maskering M M M M M Pos 2 utrustning - - M Övningsvapenhållare M M M M M

3 BRANDSLÄCKNING INNEHÅLL KONSTRUKTION OCH FUNKTION... 5 Allmänt... 5 Fast brandsläckningssystem... 5 Pulversläckare... 8 Plombering HANDHAVANDE Åtgärder vid brand Brand i motorrum eller bränsletank Brand i övriga utrymmen Åtgärder efter släckning

4 4

5 BRANDSLÄCKNING Konstruktion och funktion Allmänt Vagnens brandsläckningsutrustning består av ett fast brandsläckningssystem och två pulversläckare. Fast brandsläckningssystem Det fasta brandsläckningssystemet består av två kolsyretuber placerade i tillbehörsfack 4, en rörledning och tre spridarmunstycken. Två spridarmunstycken finns i motorrummet och ett under bränsletanken. Kolsyretuberna utlöses genom att man drar i något av två utlösningshandtag. Den ena sitter invändigt under taket till höger om föraren. Det andra sitter utvändigt till höger om dörrarna. Det yttre handtaget är täckt av ett skyddslock. Vid aktivering av brandsläckningssystemet töms båda tuberna helt, och motorn stannar genom att stopphävarmarna på insprutningspumpen påverkas. 1. Spridarmunstycke 4. Kolsyretuber 2. Spridarmunstycke 5. Yttre utlösningshandtag 3. Inre utlösningshandtag 6. Stoppreglage Bild 1. Fast brandsläckningssystem 5

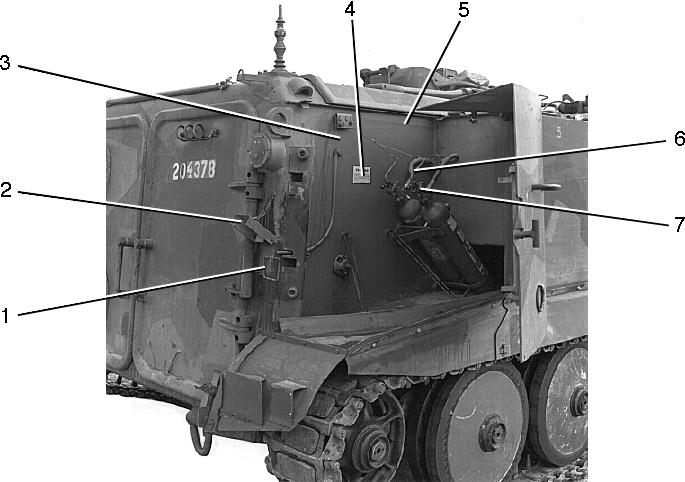

6 1. Utlösningshandtag 5. Lina till inre utlösningshandtag 2. Skyddslock 6. Hävarm 3. Lina till yttre utlösningshandtag 7. Ventil 4. Varningsskylt Bild 2. Kolsyretuber och bakre utlösningshandtag Bild 3. Inre utlösningshandtag sett från vagnchefens plats 6

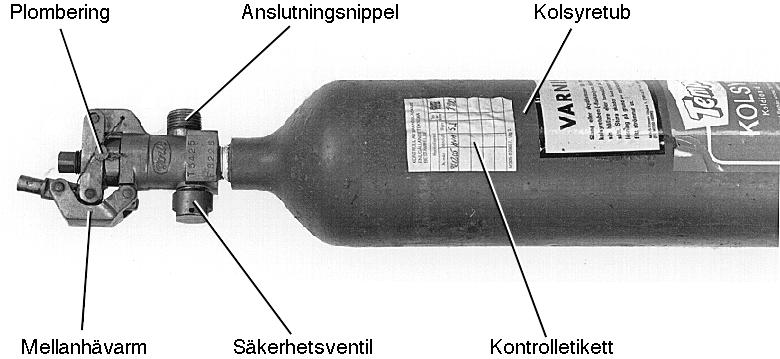

7 Bild 4. Kolsyretub med ventil 7

8 Pulversläckare Vagnen har två pulversläckare. Den ena är placerad på höger bakdörr i stridsrummet (längst bak på vänster sidovägg i Stri-, E- Rl- och Bplpbv) och den andra på täcklocket mellan insugnings- och utblåsningsgallren över kylluftslådan (bakom vapenhuven på Epbv). Bild 5. Pulversläckare VARNING Pulverstrålen är elektriskt ledande och det är förenat med livsfara att rikta den mot kraftledningar. Under 1 m avstånd kan en spänning på 50 V medföra risker. Pulversläckarnas behållare är fylld med dimpulver. I ett insatsrör som är nedpressat i pulvret finns en drivgasflaska med komprimerad luft. När utlösningsknappen pressas ner, punkteras flaskan och luften driver ut pulvret. Släckaren manövreras sedan med slangventilen. När släckaren använts skall den snarast bytas ut. 8

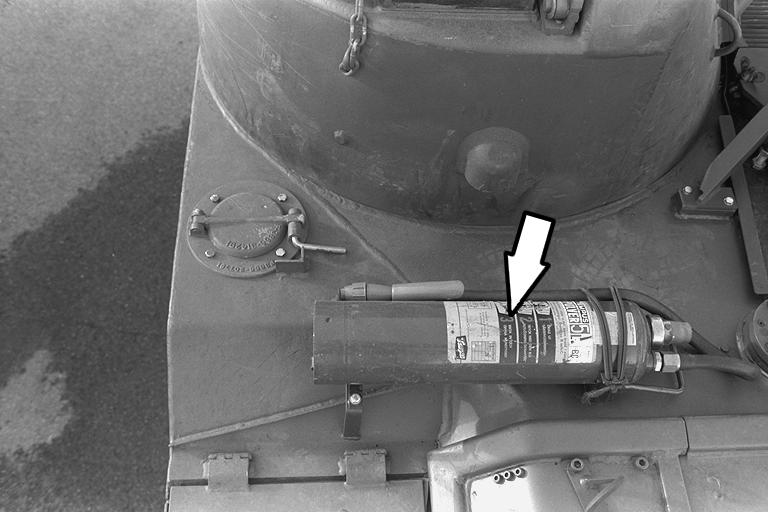

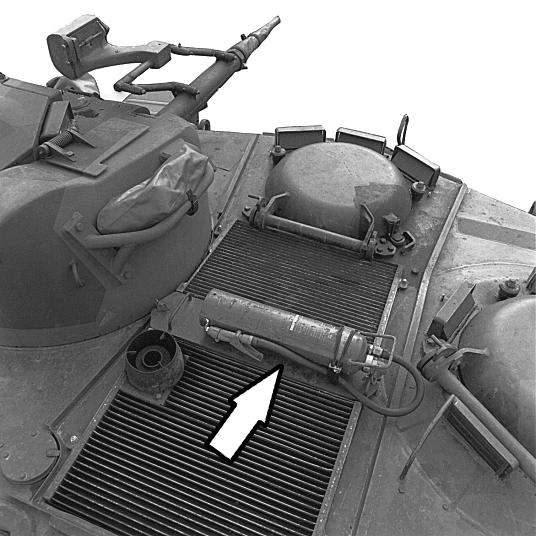

9 Bild 6. Pulversläckare vid kylluftslådan (302A, 3021 och 3023, 3024) Bild 7. Pulversläckare på Epbv

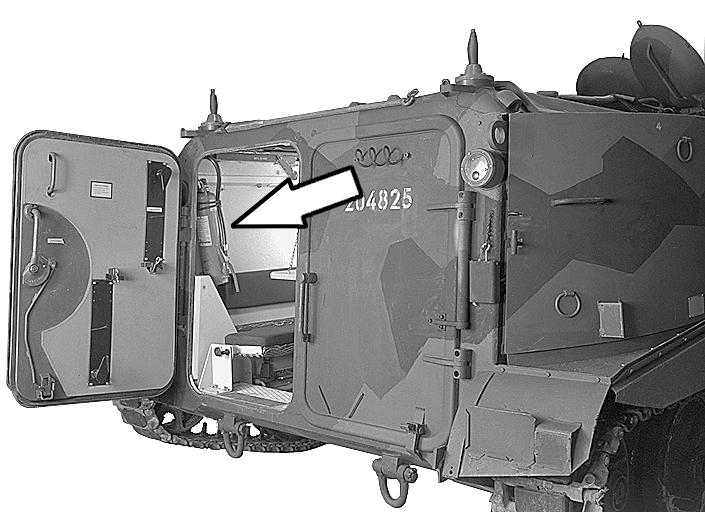

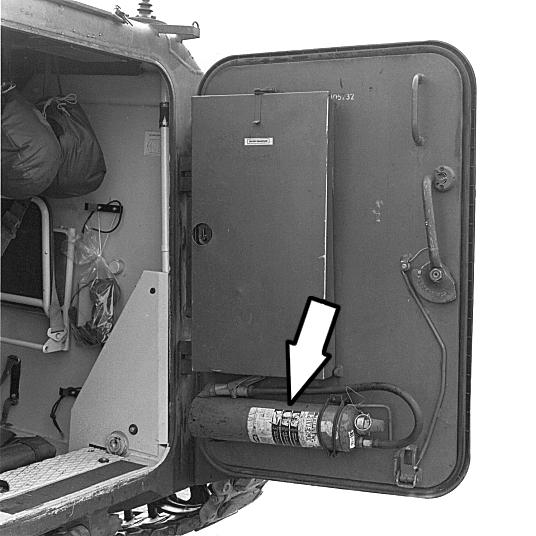

10 Bild 8. Pulversläckare på bakdörren i Pbv 302A Bild 9. Pulversläckare på vänster vägg (ledningsvagn) 10

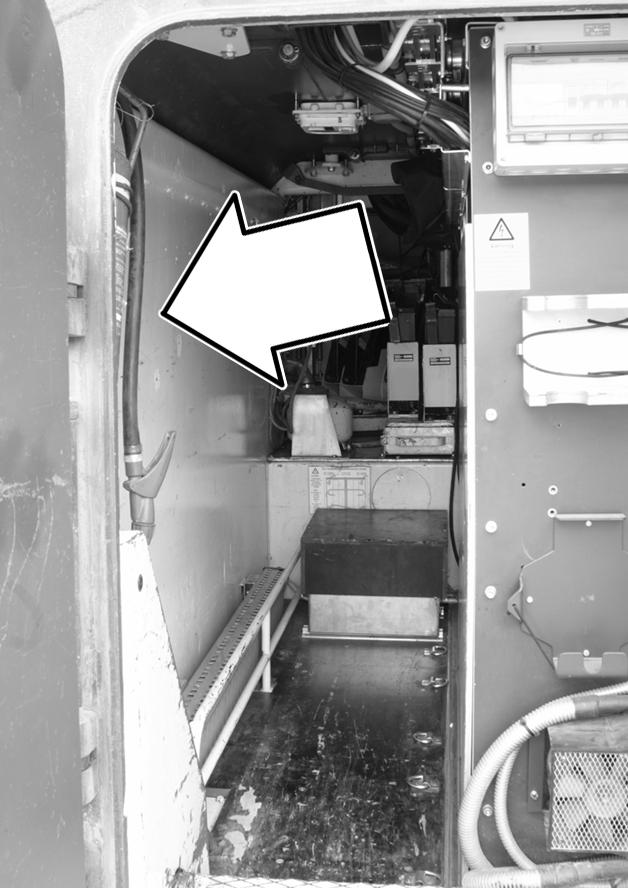

11 Bild 10. Pulversläckare på vänster sidovägg (Rlpbv 3024) Plombering Utlösningshandtaget till höger om föraren och locket över bakre utlösningshandtaget är uppbundna med tunna trådar. Mellanhävarmarna på kolsyretubernas ventiler är plomberade med plomberingssnören och blyplomber. Pulversläckarna är plomberade på sådant sätt att plomberingen bryts när säkringspinnen dras ut. 11

12 Handhavande VARNING RISK FÖR KVÄVNING Om brandsläckningssystemet utlöses: 1. Utrym vagnen omedelbart. 2. Vädra vagnen ordentligt innan den åter tas i bruk. I fredstid beläggs vagnen med körförbud om brandsläckningssystemet är utlöst. Nya fyllda tuber skall monteras och plomberas innan vagnen får tas i bruk igen. Åtgärder vid brand Brand i motorrum eller bränsletank 1 Dra med en bestämd rörelse i ett av utlösningshandtagen för fasta brandsläckningssystemet. Slå om möjligt ifrån huvudströmställaren. Om tuberna inte utlöses, öppna tillbehörsfack 4 och dra i hävarmarna. 2 Ta fram pulversläckarna och håll dem i beredskap. Brand i övriga utrymmen 1 Stoppa motorn och slå ifrån huvudströmställaren. 2 Använd en av pulversläckarna och håll den andra i beredskap. Pulversläckarna används enligt den instruktion som finns på dem. Åtgärder efter släckning 1 Byt snarast ut använda pulversläckare och kolsyretuber. 2 Rengör vagnen. 3 Låt mekaniker kontrollera vagnen. 12

13 OBS Om samtliga pulversläckare och kolsyretuber förbrukats får vagnen ej köras (i fred) förrän kolsyretuberna i det fasta brandsläckningssystemet är utbytta! VARNING Transportsäkringen (ståltråden) får inte avlägsnas från kolsyretuben förrän denna är ansluten till samlingsröret på utlösningsmekanismen. VARNING Slangen eller skyddsmuttern får inte avlägsnas från kolsyretuben om denna inte är fastsatt i sin hållare eller fastspänd på annat betryggande sätt. Stora skador kan annars uppstå vid vådautlösning på grund av reaktionskraften när kolsyran fritt strömmar ut. 13
