INGENJÖRBANDVAGN 120

Transkript

1 Sid av 6 INGENJÖRBANDVAGN 20 Innehåll Allmänt lig... 2 ild Varje vecka... 8 Varje månad... 9 Varje halvår... 2 Grund Allmänt Detaljerade anvisningar för daglig och särskild finns i instruktionsbok. Detaljerade anvisningar för grund finns i reparationsbok. Motorolja 5W/30, syntetisk (M ) Smörjfett 38 (M ) Tryckolja 05 (M ) Tryckolja 02 (M ) Rengöringsolja CL (M ) Insmörjningsolja SMX (M ) Smörjfett M, med molybdendisulfid (M ) M VASELIN 25 M SMÖRJMEDEL (NEVER SEEZ) Transmissionsolja 75W/90 (M ) Droppsmörjning, motorolja R V B ontrollera ensla Rengör Vrid Byte

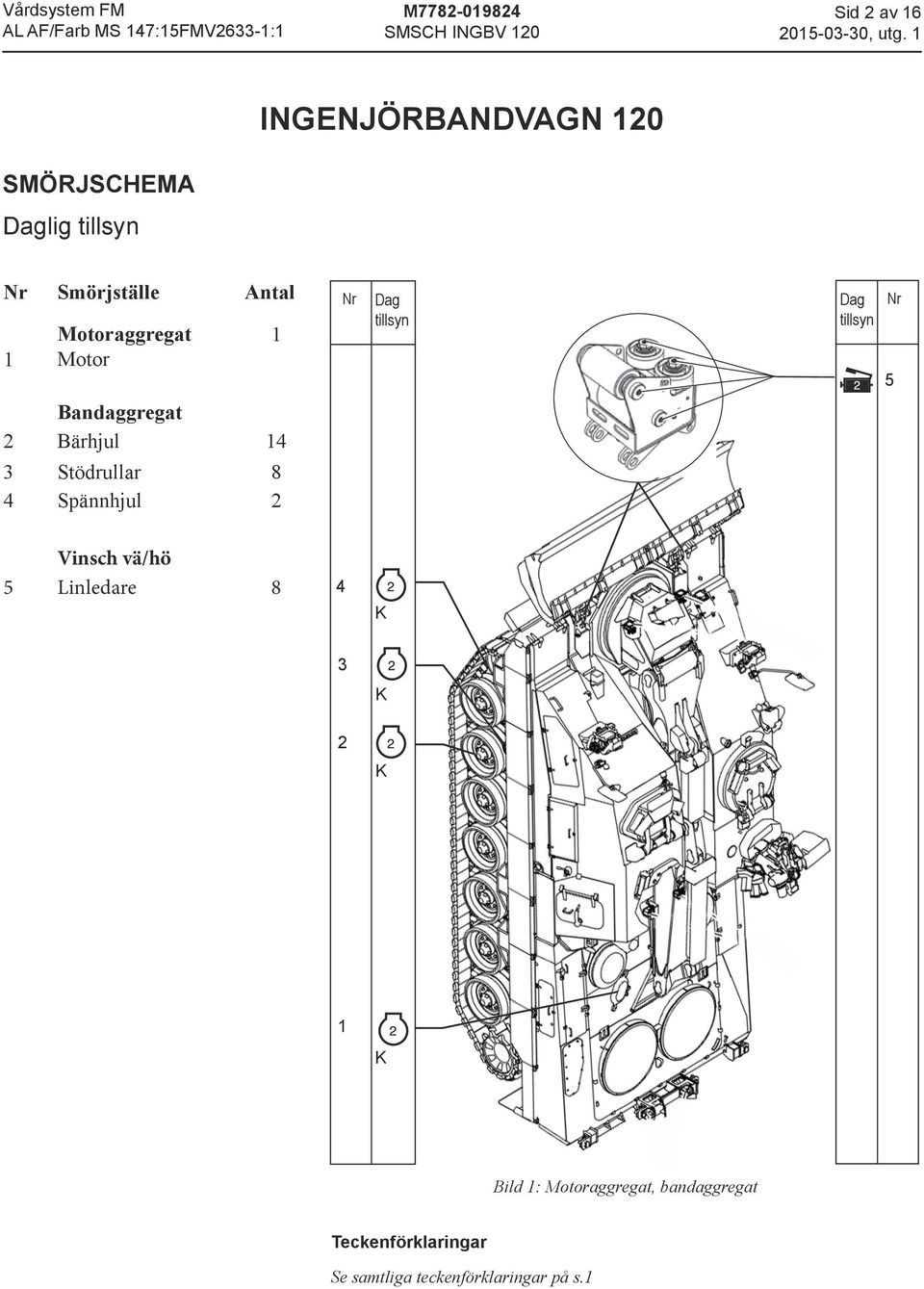

2 Sid 2 av 6 INGENJÖRBANDVAGN 20 SMÖRJSCHEMA lig Smörjställe Antal Motoraggregat Motor 5 Bandaggregat 2 Bärhjul 4 3 Stödrullar 8 4 Spännhjul 2 Vinsch vä/hö 5 Linledare Bild : Motoraggregat, bandaggregat Se samtliga teckenförklaringar på s.

3 Sid 3 av 6 Smörjställe Antal Grävaggregat 6 6. Grävarm Cylinderlagring Svängkranslager 4 8 Redskapslås 4 9 ugghjul svängväxel V V Bild 2: Grävaggregat

4 Sid 4 av 6 Smörjställe Antal Grävaggregat Grip Svängkrans Svängmotor Universalsax Svängkrans Svängmotor V V 0. V.2 Bild 3: Grävaggregat 2

5 Sid 5 av 6 Smörjställe Antal 2 Schaktbladcylinder/ 2 schaktbladsarm 3 Tiltcylinder 2 4 Länkage tiltgivare obehandlade ytor Bild 4: Schaktblad

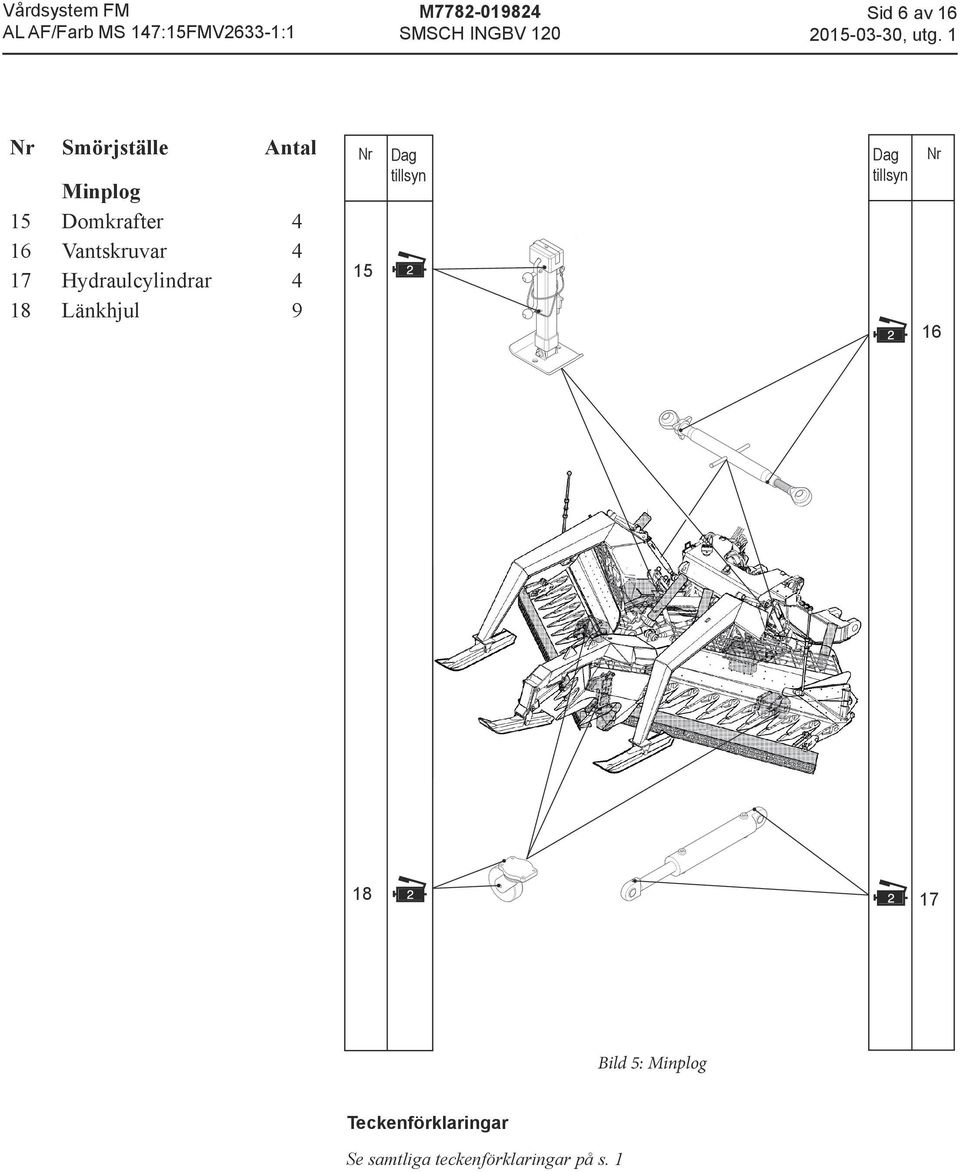

6 Sid 6 av 6 Smörjställe Antal Minplog 5 Domkrafter 4 6 Vantskruvar 4 7 Hydraulcylindrar 4 8 Länkhjul Bild 5: Minplog

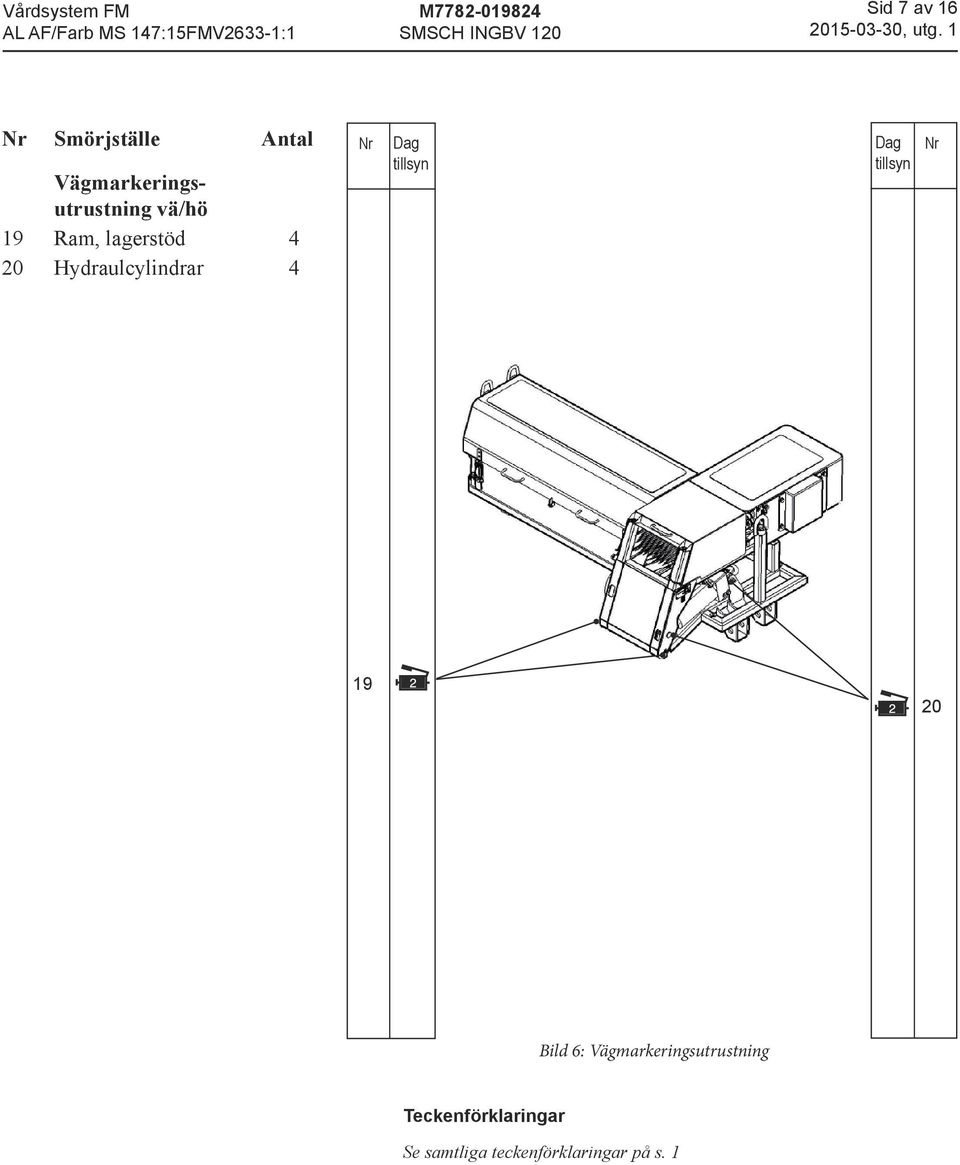

7 Sid 7 av 6 Smörjställe Antal Vägmarkeringsutrustning vä/hö 9 Ram, lagerstöd 4 20 Hydraulcylindrar Bild 6: Vägmarkeringsutrustning

8 Sid 8 av 6 SMÖRJSCHEMA ild Varje vecka 22 Smörjställe Antal 2 Motoraggregat Transmission Bandspänningsanordning 2 23 umpfördelarväxel 2 23 Bild 7: Motoraggregat, bandaggregat

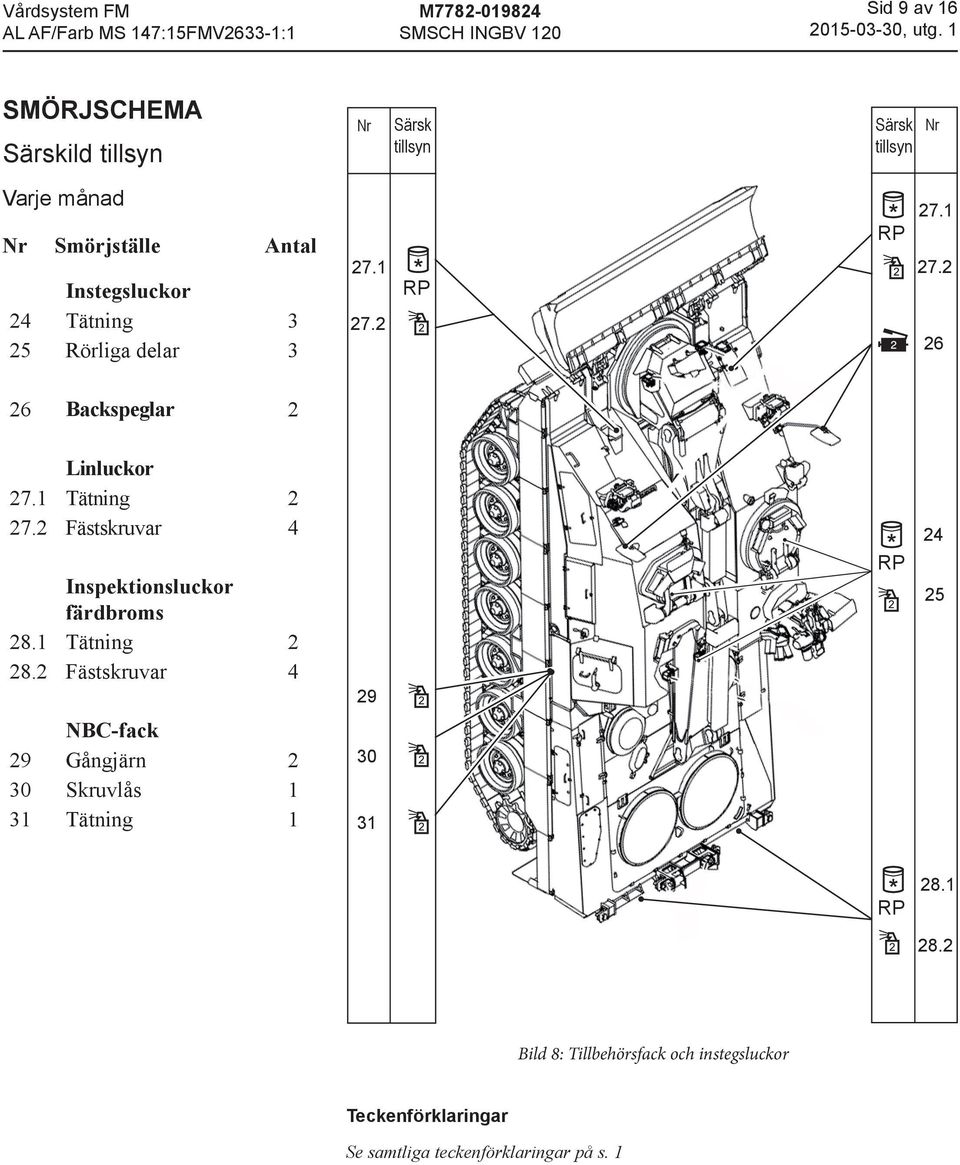

9 Sid 9 av 6 SMÖRJSCHEMA ild Varje månad Smörjställe Antal Instegsluckor 24 Tätning 3 25 Rörliga delar R R Backspeglar 2 Linluckor 27. Tätning Fästskruvar 4 Inspektionsluckor färdbroms 28. Tätning Fästskruvar 4 29 R NBC-fack 29 Gångjärn 2 30 Skruvlås 3 Tätning 30 3 R Bild 8: Tillbehörsfack och instegsluckor

10 Sid 0 av 6 SMÖRJSCHEMA ild Varje månad Tillbehörsfack v/h utv 32 Gångjärn 6 33 Skruvlås 4 34 Handtag 35 Låsregel 36 Tätning 6 37 R R 37 Tillbehör i utvändiga tillbehörsfack Tillbehör utvändigt 38 Hållare 39 Tillbehör Luckor kylluftlåda 40 Gångjärn R R Bild 9: Tillbehörsfck och luckor

11 Sid av 6 Smörjställe Antal Redskapshållare 4 Cylinder redskapshållare universalsax 42 Cylinder redskapshållare grip Containerlås 43. Containerlås fram 4 (43.2 Containerlås bak * 4) * De bakre containerlåsen är monterade på vagnen 43. Bild 0: Redskapshållare

12 Sid 2 av 6 SMÖRJSCHEMA ild Varje halvår Smörjställe Antal Slutväxlar Batteriluckor h/v 45 Låsning lucka 8 46 Gångjärn lucka 4 47 Tätning 2 48 Stöd vä lucka 49 Nödlossningsanordning, parkeringsbroms R R 50 5 Observationsperiskop och backspeglar 50 Gummitätning 5 Hållare: leder och gångjärn 52 Schakt observationsperiskop R NBC-anläggning 53 Gänga grovfilterutlopp och gångjärn NCB-lucka 54 Tätning grovfilterutlopp och NCBlucka 55 Länkage, skevningsvinkelgivare Bild : Luckor och periskop R 47

13 Sid 3 av 6 SMÖRJSCHEMA ild Varje halvår Smörjställe Antal Dragkrok 56 Dragkrok: fästen och rörliga delar 57 Bult och öppning Motoraggregatslucka 58 Lyftdon: gängad spindel 59 Tätning motoraggregatslucka R R Bild 2: Dragkrog, motoraggregatslucka

14 Sid 4 av 6 SMÖRJSCHEMA ild Varje halvår Smörjställe Antal Vapenstation 60 Manöveradapter 3 88, 58/90, 92 6 Vapenvagga 62 Ammunitionslåda Bild 3: Vapenstation

15 Sid 5 av 6 SMÖRJSCHEMA Grund GT GTF Genomförs vart annat år Genomförs vart 4:e år GTF GT Smörjställe Antal 63 Länkage, skevningsvinkelgivare 2 64 Inspektionslucka, 2 bränsletank 65 Batteripoler med 6 polklämmor 66 Styrlänkage 67 umpfördelarväxel 68 Tätning, reservutstigningslucka 69 Vadluckor, leder och länkar motoraggregatslucka 70 Töjstamskruv, 2 avgasgaller 7 Motorreglerstång 72 Motorlägesplatta, motoraggregat 73 Motorolja, motoraggregat 74 Transmissionsolja, transmission 75 Bottenventil motorrum med länkage ventiltallrik och manövrering 76 Axialkullager, parkeringsbroms B B B Bild 4: Smörjning GT

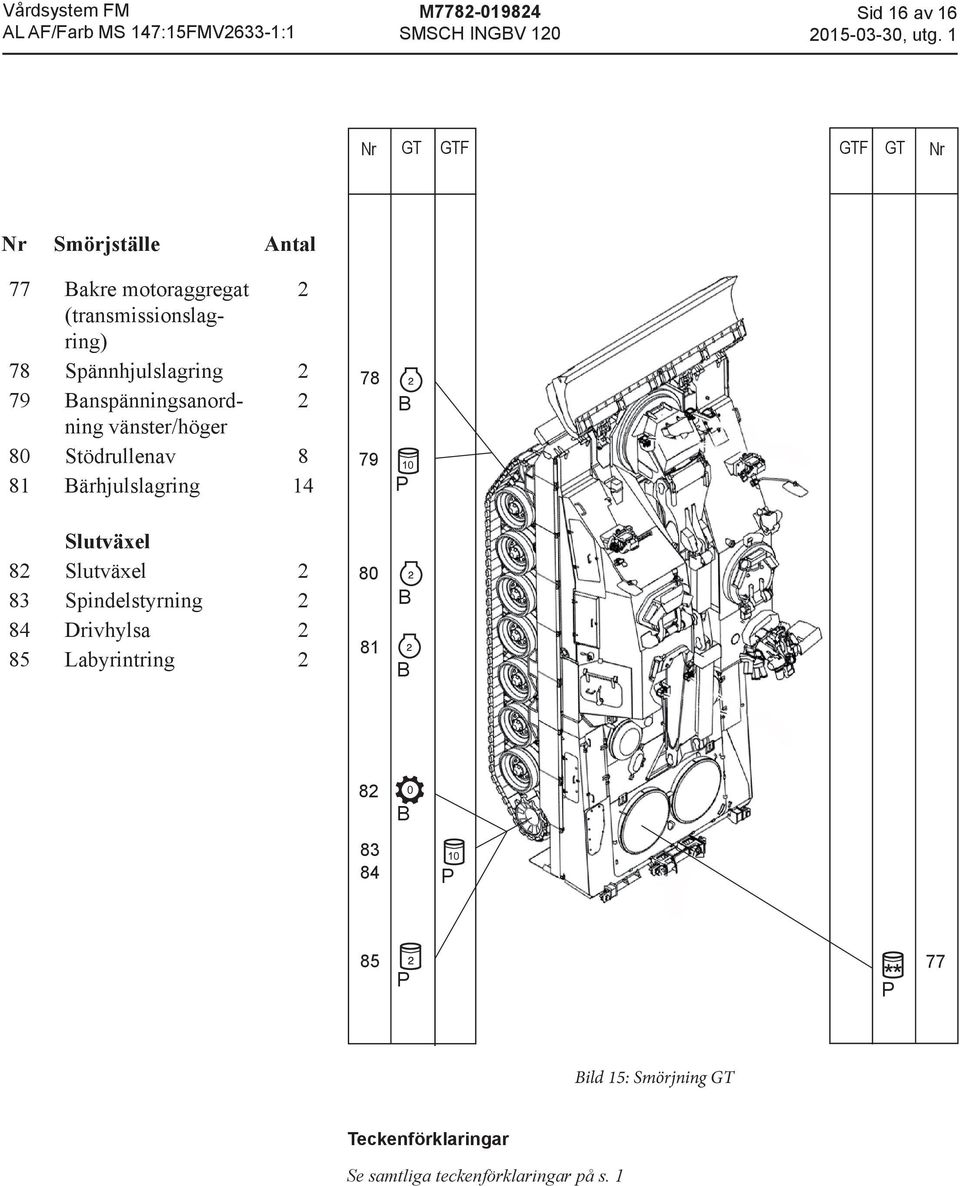

16 Sid 6 av 6 GT GTF GTF GT Smörjställe Antal 77 Bakre motoraggregat 2 (transmissionslagring) 78 Spännhjulslagring 2 79 Banspänningsanordning 2 vänster/höger 80 Stödrullenav 8 8 Bärhjulslagring 4 Slutväxel 82 Slutväxel 2 83 Spindelstyrning 2 84 Drivhylsa 2 85 Labyrintring B B B B Bild 5: Smörjning GT
