Uppföljning miljöteknisk undersökning Östra kanalstaden etapp 2

Transkript

1 Följande sammanställning har upprättats av: Melissa Goicoechea Feldtmann, Miljö- och hälsoskyddsinspektör Österåkers kommun, miljö- och hälsoskyddsenheten Uppföljning miljöteknisk undersökning Östra kanalstaden etapp 2 En översiktlig undersökning av jord och grundvatten har utförts med screeninganalyser (tungmetaller, PCB, PAH, olja, BTEX, klorerade och ickeklorerade lösningsmedel, bekämpningsmedel och tennorganiska ämnen) för att upptäcka om farliga ämnen förekommer i mark och grundvatten i halter som bedöms som olämpliga för tänkt markanvändning och läge. En historisk inventering gjordes av miljö- och hälsoskyddsenheten hösten 2017 varvid historiska miljöfarliga verksamheter hittades både inom och i närheten av planområdet. Provtagning har initialt gjorts i 6 provpunkter både i jord och grundvatten. Bifogar den historiska inventeringen, fält och analyssammanställningar och provpunktskarta av nuläget. Pga av långvarig torka är vattentillgången i grundvattenrören dålig i de ytliga rören med filter över tät lera varför proverna som uttogs bara ses som preliminära. De behöver tas om när det har börjat regna igen. Ingen riskbedömning eller sammanställning av rapport har gjorts i väntan på avgränsande provtagning av jord och omtag av grundvatten. Nedan sammanställer jag det som har framkommit hitintills. Inom område etapp 2: En färgfabrik fanns under mitten av 1900-talet i nordvästra hörnet. Risk för tungmetaller och lösningsmedel. Intill fd färgfabriken hittades spår av klorfenoler i jorden som behöver kontrolleras i grundvattnet igen när det har börjat regna igen. Inga spår av andra klorerade lösningsmedel uppmättes i de preliminära analyserna, men ny provtagning och analys ska göras om tillsammans med tungmetaller så fort som det finns tillräckligt med grundvatten för provtagning. Vid anläggande av idrottsplatsen fylldes området ut med massor av okänd kvalitet när idrottsplats och parkeringar anlades. De ytliga fyllnadsmassorna innehåller framförallt PCB i halter över MKM (0, mg/kg TS), men även bly, barium och koppar förekommer i förhöjda halter över KM och MKM framförallt i den västliga delen nära den marina verksamheten. Behov av avgränsning av tungmetaller och PCB i fyllnadsmassorna genom systematisk provtagning i rutmönster behöver utföras för att avgränsa föroreningen. Riskbedömning och efterbehandlingsåtgärder behöver utredas som del av en masshanteringsplan för hela etapp 2 då det ligger inom översvämningszon och måste fyllas ut. Risker från etapp 3 (båtuppställningsplatser och marina verksamheter) behöver vägas in vid bedömning av risker och åtgärder. Norr om etapp 2: Området etapp 1 sanerades till KM inför byggloven. Behov att dubbelkolla för klorerade lösningsmedel eftersom en nyligen utförd inventering av Gigasense (fd Piab) visar att de också har haft verksamhet med dispens från KEMI för tri i den sydvästra delen av etapp 1. Kommer att kontrolleras i grundvattnet i punkt 6, 5 och 2. Väster om etapp 2: Fd båtuppställningsplatser perioden och marina verksamheter 2008 pågående. De översiktliga resultaten visar att det förekommer ytliga (ca 0-15 cm) föroreningar över hela den västra sidan (koppar, zink, TBT men även bly och PCB) vid de tidigare båtuppställningsplatser i halter som behöver åtgärdas. Risken för spridning är mycket stor både via damning och översvämning med risk för MKN och kanske även hälsa. MHEs

2 Följande sammanställning har upprättats av: Melissa Goicoechea Feldtmann, Miljö- och hälsoskyddsinspektör Österåkers kommun, miljö- och hälsoskyddsenheten bedömning är att sanering av etapp 3 borde hanteras i samband med etapp 2, men marin verksamhet pågår fortfarande inom området och det saknas konkret lösning för hur man ska kunna flytta dem till en annan lämplig plats. Öster om etapp 2: Ritningar i bygglov finns för en fd industrilokal med mekanisk verkstad. Det saknas tillräckliga uppgifter för att se om verkstaden verkligen byggdes. Kontroll av klorerade och ickeklorerade lösningsmedel och tungmetaller utförs när det har börjat regna igen och det finns tillräckligt med grundvatten i grundvattenrören. Inga andra kända risker identifierades på östra sidan om etapp 2. Söder om etapp 2: Snötippningsplatsen bedöms som låg risk för föroreningar (motsvarande ringa risk). Föroreningarna från båtuppställningsplatserna bedöms vara samma som föroreningarna väster om etapp 2. Det som kvarstår att utreda innan plan kan antas är: 1) Provtagning av grundvatten när det har börjat regna igen för analyser av framförallt flyktiga ämnen som kan tränga in i framtida byggnader. 2) Behov av en fördjupad riskbedömning - när det finns en förankrad beskrivning om hur planen avser att hantera dagvatten, geoteknik och översvämning inom området. 3) Behov av föroreningsavgränsning och åtgärdsalternativ för att kunna bedöma åtgärdskostnader. Samsyn om översvämning, geoteknik och tänkt dagvattenhantering behövs som underlag. 4) Behov att vid riskbedömning och dagvattenberäkningar veta hur och när man avser att hantera de ytliga föroreningarna inom etapp 3 för att minska risk för spridning via översvämning och damm till etapp 2 och ytvatten. Behöver etapp 3 saneras inför genomförande av etapp 2 för att klara MKN och hälsorisker? De preliminära resultaten tyder på att föroreningarna till stor del är fysiskt relativt lätta att åtgärda till en rimlig risknivå då de ligger ytligt och lättåtkomligt vid schakt. Kostnaden för att ta bort massorna är starkt beroende på om de måste klassas som IFA eller FA av mottagningsanläggningarna. Halter flyktiga ämnen tycks generellt vara låga i de första mätningarna, men riskerna kan helt inte uteslutas förrän vi har tillräckligt bra grundvattenprover för att våga dra några slutsatser och göra en godtagbar riskbedömning.

3 Följande sammanställning har upprättats av: Melissa Goicoechea Feldtmann, Miljö- och hälsoskyddsinspektör Österåkers kommun, miljö- och hälsoskyddsenheten Preliminära beräkningar efterbehandlingsbehov jord innan avgränsning av areell utbredning har skett: Den maximala förorenade ytan inom etapp 2 är ca m2 vilket innebär en maximal mängd förorenad jord om ca 8000 m3, ca ton vid antagande om att behöva ta bort i genomsnitt 3 dm fyllnadsmassor över hela området av >MKM massor. Osäkerhet då PCB inte är tillräckligt avgränsat. Den maximala förorenade ytan för etapp 3 är ca m2 med föroreningar ned till ca 15 cm under befintlig marknivå motsvarar ett maximalt efterbehandlingsbehov av 2850 m3, eller ca 4000 ton mycket förorenad jord. Denna siffra bedöms som ganska tillförlitlig redan nu. Vid upptäckt av klorerade lösningsmedel kan ytterligare åtgärder behövas, men bör inte bedömas med nuvarande underlag.

4 2 6 lekplats Förklaring: Skr. Miljöprover tagna vid relevanta nivåer. Prover skickade till ALS. Grundvattenrör i plast monterade i samtliga punkter. 2 idrottsplats 5 tennisbana tennisbana tennisbana tennisbana 4 1 båtuppläggning fotbollsplan Rev Ant. Revidering avser 3 Sjöängsvägen Sollentuna info@geoveta.se Datum Ritad JFL Skala Granskad SEN båtuppläggning 50 meter 1 1 Östra Kanalstaden Österåkers kommun Uppdragsnummer Ritningsnummer

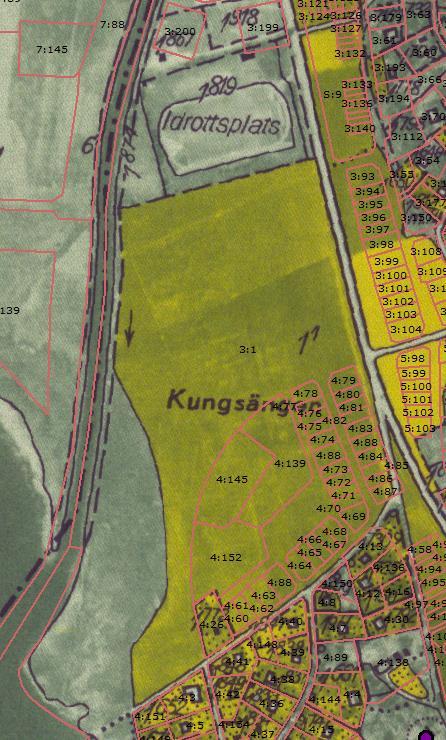

5 Inventering av misstänkt förorenade områden inom detaljplaneområde Östra kanalstaden, etapp 2. MHE 2017 Syfte: Omvandling av område till flerbostadsområde, skola, förskola och rekreationsområde, möjligen dagvattendamm i södra delen. Dåliga geotekniska förhållanden med stor skredrisk. Inventerade och kända föroreningar inom området Kungsängen, uppställningsplatser för fritidsbåtar och marina verksamheter (1958-nutid). Tidigare verksamhetsutövare rensade området från båtar i samband med flytt 2008, men har inte efterbehandlat området efteråt. Föroreningar har kontrollerats i ytliga markskikt. Historisk inventering i arkivmaterial, kartor och flygfoton Utsnitt ur nybyggnadskarta 1953 till vänster och utsnitt ur ekonomiska kartan från 1952 med nutida fastighetsbeteckningar ovanpå. Utfyllnadsmassor under idrottsanläggningar är ofta förorenade massor. I och med det nära läget till flera miljöfarliga verksamheter bör stickprover tas i utfyllnaden under idrottsplanerna.

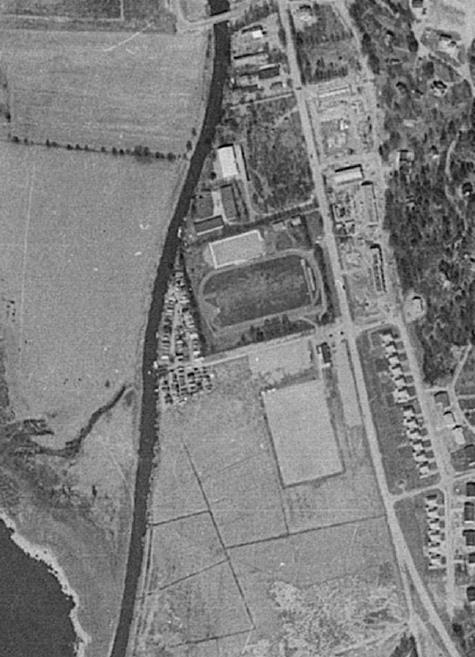

6 ? Utsnitt ur flygfoto från 1965 visar läge för uppställningsplatser för fritidsbåtar vid Kungsängen, idrottsplan. Övriga risker Verksamheter 1958: B. Gustavssons finmekaniska verkstad, Årstavägen 29, Johanneshov bygglov inom Tuna 1:1. Läget beskrivs som mitt för idrottsplatsen i Åkersberga. Risk för tungmetaller och lösningsmedel i marken.

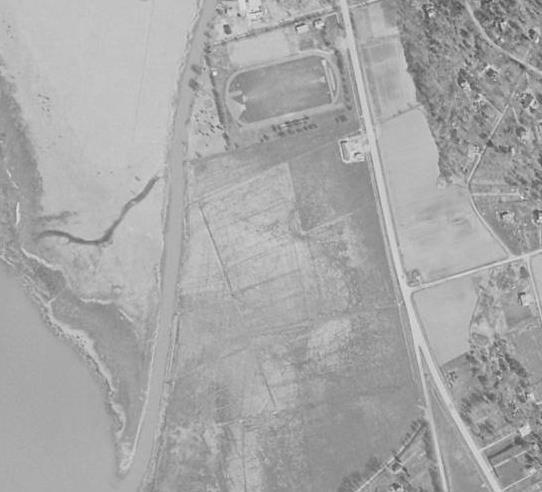

7 Bygglovsritning visa läge för planerad verkstad öster om Centralvägen. Siltigt mjälig lera ned till berg ca meter enligt geoteknisk undersökning. Flera bygglovsärenden för transformatorstationer. Risk för olja och PCB i isolerolja som kan ha läckt eller tömts till marken. Oljefläckar ska rutinmässigt även kontrolleras för innehåll av PCB. Flygfoto från från Eniros historiska flygfoton visar läget för dåvarande färgfabrik

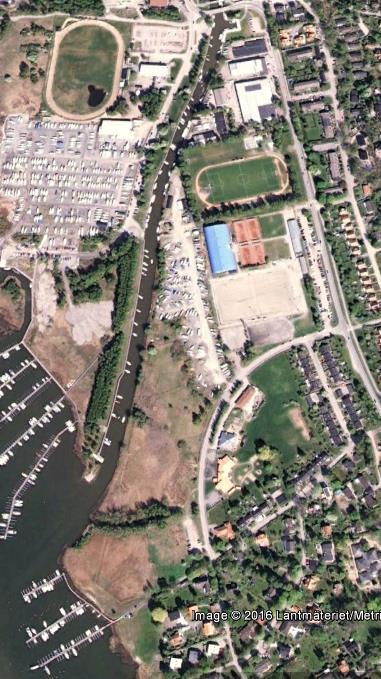

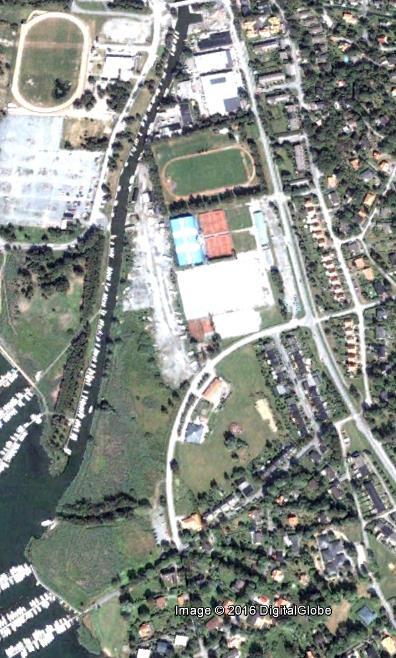

8 Google Earth Uppställningsytor för båtar sedan 1960-talet och in på 2000-talet innebär risk för att ytliga massor (0-0,5 m) sannolikt är påverkade av flera generationer båtbottenfärger. Risk för mycket höga halter tennorganiska föroreningar (TBT, DBT, MBT mfl), zink, koppar, bly över stora områden och olja och PAH fläckvis. Halterna kan vara så höga att massorna klassas som farligt avfall. Även krom, nickel, kadmium och PCB kan förekomma men oftast i något lägre halter. Halterna avtar oftast från ytan och nedåt. Underliggande naturlig lera bör vara mer eller mindre opåverkad. Pågående miljöfarliga verksamheter Platskontroll utförd av MHE för bedömning av historiska påverkade ytor, utfyllnader och pågående verksamhet. Flera hyresgäster, de flesta med tonvikt på marin verksamhet. Två marina delområden är instängslade. Pågående marina verksamheter och mellanlagring/dumpning av massor och asfalt av okänt ursprung. Flera mindre bränder har skett mars 2017 i bodar nära tennisbanan.

9 Preliminär högsta kostnadsberäkning för att sanera båtuppställningsytor beräknas enligt följande: Yta ( kvm) * djup 0-0,15 m farligt avfall á 450 kr/ton för deponiavgift plus transporter Yta ( kvm) * 0,15-0,5 m KM- MKM massor á 150 kr/ton för deponiavgift plus transporter Etableringskostnader: ca tkr Transportkostnader: ca 1000 kr/last á 35 ton Grävmaskiner: ca kr/timme i ca 5 dagar Miljökontroll och undersökning: ca kr Ca kostnad: (18000 kvm *0,15 m *1,6 ton/m3 * 450 kr) + (18000 kvm * 0,35 * 1,6 ton/m3 * 150 kr )+ (5 dagar * 40* 1000 kr) kr/etablering kr för miljökontroll + (1000 kr/lass * ca 400 lass) = drygt 4 miljoner kronor Avgränsning är mycket viktig för att få bra underlag för kostnadsberäkningar eftersom mängderna och halterna har stor påverkan på saneringskostnaden. Saneringsanmälan ska inlämnas till tillsynsmyndighet minst 6 veckor innan sanering får påbörjas. Restriktioner och allmänna råd Ingen schakt bör utföras inom området innan föroreningarna är väl undersökta och avgränsade för att undvika sammanblandning av rena och förorenade massor då det kan innebära en allvarlig fördyring av saneringen. Kontakta miljö- och hälsoskyddsenheten innan schakt och provtagning påbörjas. MIFO fas 2 Påbörjade med ytliga samlingsprover från uppställningsytor för kontroll av ytliga föroreningar i samlingsprov på ytor som ser ut att vara till stor del oförändrade. H
