1 Digitala, sökbara och mer användbara detaljplaner GeoInfo 2-3 okt 2012 Anna Kårén Sundsvalls kommun Erik Wiklund Kramfors kommun

2 Regional Innovativ GIS- och E-tjänstsamverkan Samarbetsprojekt mellan 5 kommuner i Västernorrland, Härnösand, Kramfors, Sundsvall, Timrå och Örnsköldsvik, med stöd från regionala utvecklingsfonden Projekttid

3 Övergripande mål Tydlig näringslivsinriktning! Det övergripande målet för projektet är Att öka attraktiviteten och tillgängligheten för hållbar näringslivsutveckling med god koppling mellan kommunernas fysiska planering och marknadens behov. Att åstadkomma en e-tjänsteutveckling till gagn för företag och medborgare med inriktning mot geografiska tjänster och samhällsbyggnad.

4 Konkreta mål Upprätta en gemensam kart- och GIS-tjänst Utveckla en generisk informations- och ansökningstjänst, med GIS-funktionalitet, med projektleverans för bygglovansökan.

5 Flera delprojekt Geodata - Gemensam karta Detaljplan- Vektorisera DP enligt standard Bygglovansökansprocessen GIS-plattform Teknisk realisering IT-infrastruktur E-tjänst Bygglovansökan Samhällsplaneringsinformation

6 E-tjänster 3 processer/användningsfall Bygglovansökan (olika smarta varianter) Vad gäller på en viss plats? Var finns en plats att lokalisera

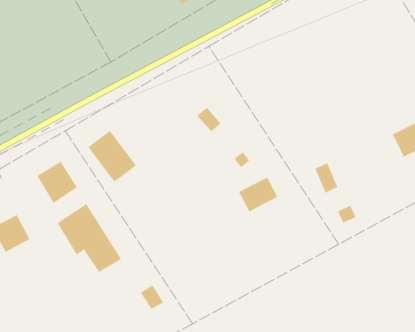

7 Bygglovansökan Du är nu i steg 5 av bygglovansökan Spara Gå vidare till nästa steg Visa Detaljplan Situationsplanstjänst BIM-modell, LMs byggnadsobjekt Importera objekt Hur arbetar företag Importera med läge/koordinater koordinatsä ttning, lokala koordinater Skapa objekt Snappfunktion? Rita befintliga byggnad er! Imp. CAD-ritn Begränsat antal format; DXF, Shape Bifoga dokument Visualisera Möjlighet att tjänsten kan leverera byggnadsobjektet. Att få med typ, byggnadsarea(?), och objekt?! Kvalitetsmärkning. Vad kräver ärendehanteringssystemet pdf?

8 Delprojekt Detaljplan Omvärldsbevakning Upphandling Metodutveckling för att plantolka och vektorisera detaljplaner Erfarenhetsutbyte med SIS TK501 och SPF Digitalisering Leverans planinformation

9 Vad har RIGES handlat upp? Hyra av en tjänst av ett företag, Digpro som tillhandahåller ett verktyg DP Cadaster för att: - Georeferera detaljplaner (Timrå, Härnösand, Kramfors) - Vektorisera detaljplaner enligt standarden -Export/Import enligt standarden Digpro sköter programvaran, databasen och användarinloggning (dvs nya och borttag av befintliga användare.)

10 Uppbyggnad av planmosaik för e-tjänst Digpro Planprogram E-tjänst Planmosaik databas SIS standard 5 kommuner export import data data

11 Delprojekt Detaljplan Omvärldsbevakning Upphandling Metodutveckling för att plantolka och vektorisera detaljplaner enligt standarden Erfarenhetsutbyte med SIS TK501 och SPF Digitalisering Leverans planinformation

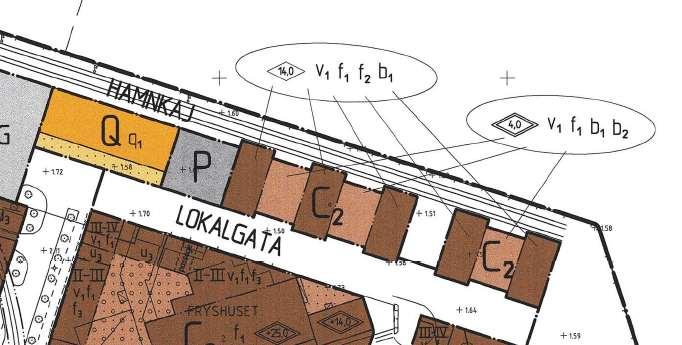

12 Lättläst detaljplan?

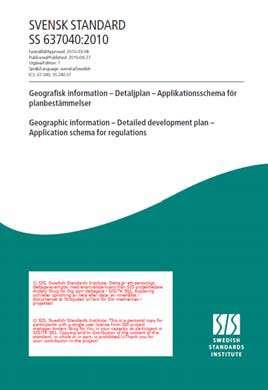

13 Detaljplanestandard informationen

14 Standarden Svensk nationell standard för detaljplaner Kommittén har tagit fram en standard för digital representation av planbestämmelser i en detaljplan. Syftet med standarden är att det ska bli möjligt att: utbyta information inom och mellan organisationer bearbeta data från flera olika detaljplaner utveckla applikationer och e-tjänster minska kostnader vid byte av systemleverantör. Med en harmonisering ökar tillgängligheten till information och informationsutbyte för medborgare, kommuner, företag, organisationer och myndigheter.

15

16

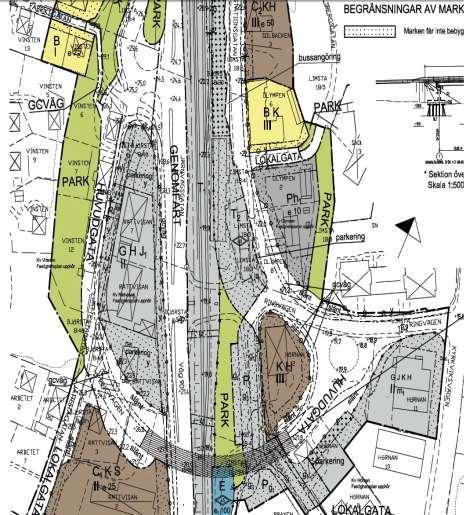

17

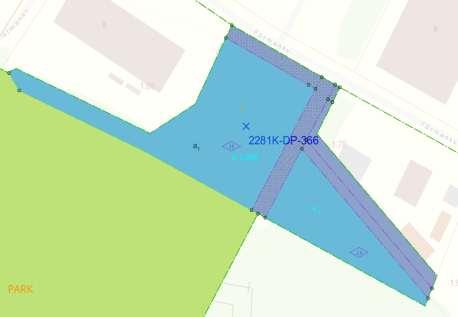

18 Arbetsgång & Metodutveckling Problem med att vara först Tidigare svårt att slutföra planer Skriva upp formuleringar som fattas i listan Plantolkningsmöte Beslut Alla gör lika harmonisering Databasen fylls på blir ett facit Erfarenhetsutbyte

19 Delprojekt Detaljplan Omvärldsbevakning Upphandling Metodutveckling för att plantolka och vektorisera detaljplaner enligt standarden Erfarenhetsutbyte med SIS TK501 och SPF Digitalisering Leverans planinformation

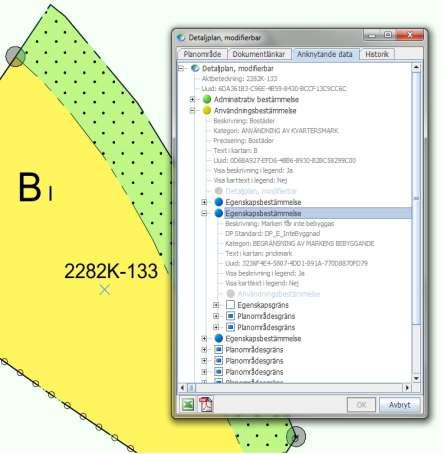

20 Digitalisering Systematiskt tillvägagångssätt Georeferera scannade planer Tolka användning - Digitalisera in planyta och användningsytor Tolka egenskaper - Digitalisera in egenskaper Tolka administrativa bestämmelser - Digitalisera in administrativa bestämmelser Posta

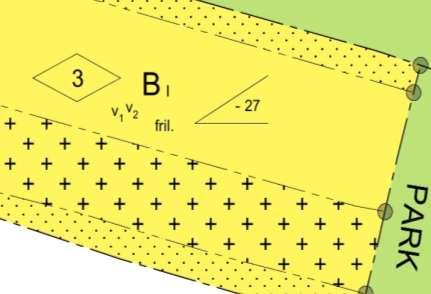

21 Användning av kvartersmark B5 Bostäder. Friliggande bostadshus i en våning, ej vind, ej källare. Endast en lägenhet per tomt eller arrendelott. Högsta byggnadshöjd 3 m. Taket ska ges en lutning på max 27 grader.

22 Användning och Utformning B Bostäder Fril. Endast friliggande hus I Högsta antal våningar Vind får ej inredas Källare får ej anordnas 27 Högsta taklutning i grader Högsta byggnadshöjd i meter

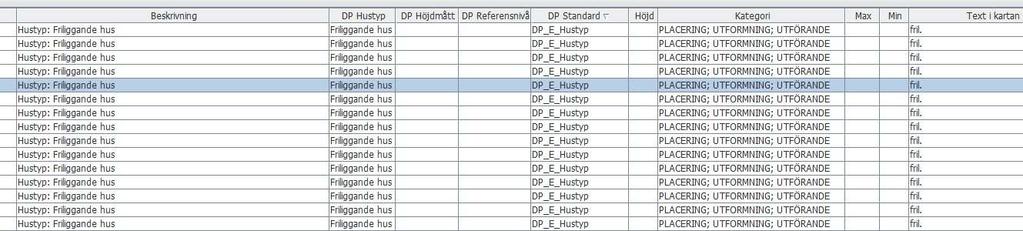

23

24 600 Vi har nu över 500 planer klara!! Helt klara Användningsomr Örnsköldsvik Sundsvall Timrå Härnösand Kramfors Totalt

25 Farhågor Få planavdelningarna att se fördelar med att jobba enligt standard Vad händer när RIGES är slut? XML-export/import enligt standard från/till andra DPprogram

26 Skiss ev. permanentlösning efter projektet för kommunernas Planavdelningar Planprogram 1 Kommun A och B export data E-tjänst Planprogram 2 Kommun C Planprogram 3 Kommun D export export data data import Planmosaik databas SIS standard Planprogram 4 Kommun E

27 Samarbete gör det möjligt att nå målet!

28 Frågor? Projektledare Åsa Jadelius Anna Kårén Erik Wiklund
