v1.0 /AL. RAKEL vad är det?

Transkript

1

2 RAKEL vad är det?

3 RAKEL vad är det? RAdioKommunikation för Effektiv Ledning Digitalt radiosystem Krypterad trafik Stora möjligheter till samverkan mellan olika myndigheter/organisationer Möjligt att göra individanrop Möjligt att prata både simplex och duplex Talgrupper istället för kanaler.

4 Talgrupper

5 Praktisk användning Län Blå-5 används för all samverkan med personal på marken. Tex. vid en händelse i Jönköping används Jönk Blå-5. Kron Blå-5 används för samverkan med SOS samt resurser från Kronoberg.

6 Handhavandeutbildning Sepura STP 8000

7 STP Status Uppdrag 2 Status Framme 3 Skanning av/på 4 Samtalsbegäran (CBR), SOS, gruppsamtal Sifferplatta: Används för att slå nummer samt som genvägar till förprogrammerade snabbval Håll in knappen länge för att komma åt genvägarna! 5 Samtalsbegäran (CBR), SOS, individsamtal 6 Telefonbok 7 Växla till scanlista 8 Växla till Kron Alla-1 (Mapp Kron) 9 Växla till Kron Blå-5 (Mapp Blå-5) 0 Hjälp * - Knapplås

8 STP 8000 Långt tryck: Av/på. Mode: Sätter på och stänger av terminalen. Används också för val av talgrupp, status och profil Enkeltryck: Ger listan för talgrupp-val i aktuell mapp och talgrupp kan väljas in med den roterande knappen. Dubbeltryck: Ger statuslistan och status kan sedan väljas med den roterande knappen.

9 STP 8000 Roterande knapp: Ändrar högtalarvolymen. Används också för att bläddra i listorna för talgrupp, status och profil

10 STP 8000 Softkey: Visar missade samtal/händelser Softkey: Meny Softkey: Telefonbok

11 STP 8000 Piltangenter: Används för att navigera i menyträdet.

12 Menystruktur Tryck på för att komma in i menystrukturen Tryck på eller för att navigera i och mellan menyerna Tryck på för att välja meny Håll in för att gå uppåt i menyträdet.

13 Nummersättning och anropssignaler Exemplet ovan visar anropssignal för Växjöplanet, gamla Gustav-11. Ett korrekt anrop låter Brandflyg-fem-sextiosju-ett. För räddningstjänstfordon skulle motsvarande anropssignal bli Räddning-sjuttio-femtiosex-sjuttioett

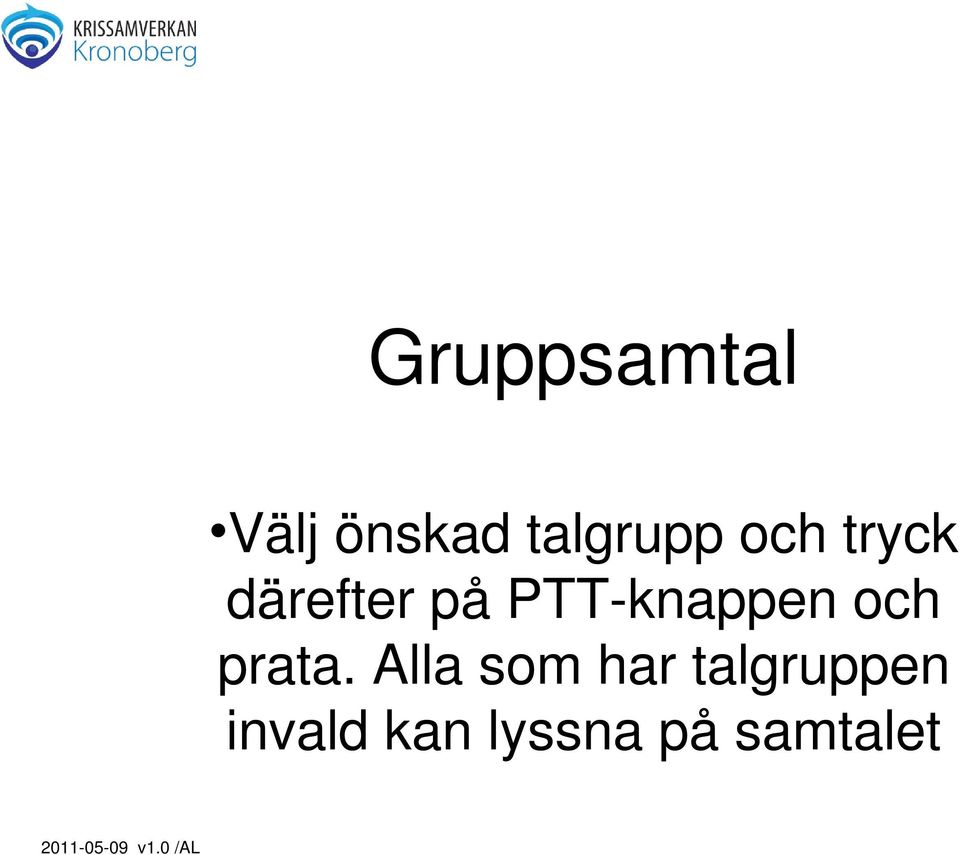

14 Gruppsamtal Välj önskad talgrupp och tryck därefter på PTT-knappen och prata. Alla som har talgruppen invald kan lyssna på samtalet

15 Individsamtal Via funktionsnummer: Slå funktionsnumret (7 siffror, står på taket på bilen), och tryck därefter på PTT-knappen. Detta fungerar oavsett vilken talgrupp man har. Endast uppringare och uppringd kan lyssna på samtalet

16 Samtalsbegäran För att skicka samtalsbegäran, gruppsamtal till SOS, håll inne knapp 4. SOS ropar då upp er på Kron Blå-5, alla som har Kron Blå-5 vald kan då höra radiotrafiken. För att skicka samtalsbegäran, individsamtal till SOS, håll inne knapp 5. De gör då ett individanrop mot er apparat (spelar alltså ingen roll vilken talgrupp ni har inställd). Endast ni och SOS kan då höra vad som sägs.

17 Scanning Håller man inne knapp 7 hamnar man i en sk. Passningslista. Det innebär att man sänder på en förvald talgrupp men lyssnar på ett antal andra. Sänder någon på en annan talgrupp en den man har vald kan man svara på anropet i den talgruppen. Vill man stänga av scanningen håller man inne knapp 3. Försök att alltid använda scanlistorna. För att byta vald talgrupp

18 Operativ instruktion Radion startar på Kron Blå-5 och det är också er huvudtalgrupp. Behöver ni kommunicera med räddningstjänst från andra län så byter ni till rätt passningslista genom att trycka en gång på Mode och därefter vrida på ratten tills ni ser rätt län i displayen. Tryck därefter en gång på PTT för att välja in passningslistan. Så länge ni håller er i mappen Skanning så passas Kron Blå-5 vilket innebär att SOS kan kontakta er.

19 Operativ instruktion Före start: Ring in till SOS på (sprid ej numret!) och meddela: vilken slinga ni planerar att köra beräknad starttid/etd (Estimated Time of Depature) SOS meddelar kända händelser/bränder

20 Operativ instruktion Vid start: Skicka status Uppdrag (håll inne knapp 1)

21 Operativ instruktion Vid upptäckt brand: Skicka samtalsbegäran till SOS (håll inne knapp 4). När SOS ropar upp uppger ni egen postion samt riktning till brand/rök och ungefärlig omfattning. SOS skapar då ett räddningstjänstärende och larmar på resurser.

22 Operativ instruktion Framme vid brand: Skicka status Framme (håll inne knapp 2).

23 Operativ instruktion Färdiga vid händelseplatsen, fortsätter på slinga: Skicka samtalsbegäran till SOS (håll inne knapp 4). SOS dokumenterar då info från er och lämnar ev. ny info.

24 Operativ instruktion Efter landning: Skicka samtalsbegäran till SOS (håll inne knapp 4 (håll inne knapp 9). SOS lämnar då ärendenummer etc.
