Gruppledarkurs 95/2018

Transkript

1 Gruppledarkurs 95/2018 VIRVE-utbildning Augusti 2018 Annalena Sjöblom, beredskapschef VIRVE-utbildning Gruppledarkurs VIRVE -MYNDIGHETSRADIONÄT VIRANOMAISRADIOVERKKO De flesta myndigheters gemensamma, landsomfattande, digitala och operatiiva radionät. Används i huvudsak för talkommunikation, för att förmedla statusochsituationsdata. Fördelarna med det gemensamma nätet: effektivt sammarbete, förändringar i myndighetsområden, kostnadseffektivt, integritet och effektivt användande av radiofrekvenser. FRK som användare är under SosTerin (social- och hälsovård). Använadran bör vara medventa om ansvaret och naturen av myndighetsnätet: Tystnadsplikt, rättigheter att lyssna till talgrupper, förvaring och hallinta 1

2 Grunderna i VIRVEn Samtalsgrupp/ puheryhmä = radiokanal Mapp/kansio = samlar talgrupper Skanning/skannaus = lyssnar på kanal TURKU TKU SPR 4 Hemgrupp/kotiryhmä = går att programmera individuellt TETRA-nro = tex Parametrering = programmering av radio Parainen TK Kemiö TK Rusko TK FRK har egna talgrupper för internt bruk samt regionala grupper för myndighetssammarbete. Under uppdrag/övningar anges talgrupperna separat KOMMUNIKATION VIA VIRVE Grupptrafik Enskilt samtal Direkt kanal Nödanrop Textmeddelande och situationsuppgifter (Ip paketdata) GSM-samtal Talsgrupp motsvarar tidigare VHF kanaler Talgrupperna kan vara lokala, regionala eller nationella Anvädning lika enkel som VHF, identifiering av talaren och GSM telefonfunktionen som tillägg Användaren kan byta talgrupper enligt rättigheter Det går att följa med fler talgrupper (skanning) Jourhavande kan skapa nya talgrupper och flytta enheter från en grupp till en annan 5 2

3 GRUPPTRAFIK Trafiken kan avgränsas enligt behov till mindre talgrupper Gruppen väljs via valknappen Gruppens namn syns på skärmenä Den jourhavande kan vara medlem av gruppen och lyssna på trafiken 6 SNABBSAMTAL/PIKAPUHELU SNABBSAMTAL Till en gruppmedlem utan att störa den övriga trafiken personlig (personskydd) Utföra snabbsamtal under pågående grupptrafik Efter avslutat samtal återgår man till att lyssna på grupptrafiken Att observera man hör inte övrig grupptrafik under sanbbsamtal snabbsamtal kräver mer av telefonnätet snabbsamtal anväds i första hand som telefonsamtal 7a 3

4 YKSILÖPUHELU/ ENSKILT SAMTAL ENSKILT SAM,TAL Till gruppmedlem eller till annan grupp utan att störa övrig grupptrafik Personlig (sekretess) Kan användas under grupptrafik Efter samtal återgår man till grupptrafiken Normalt GSM samtal Används enbart i specialsituationer GSM-samtal sker i vanliga (yttre) telefonnätet 7b TEXTMEDDELANDEN Textmeddelande till nummer eller till samtalsgrupp Statusmeddelanden (status, situationsuppgifter, ringbud) Position 9 4

5 SUORAKANAVA/ DIREKT KANAL Används i grupptrafik: Under störningar Då basstationerna är överbelastade Utanför basstionernas hörbarhetsområde Digitalt Gruppsamtal och direktkanal kan väljas manuellt 8 THR880i SOM TELEFON Indikatorljus - grön= sändning - orange = kö - röd = misslyckades Högtalarknapp Hörlur Strömbrytare Tangent Ljudvolym Tangentbord Anslutning av tilläggsutrustning Nedre -mikrofon 10 5

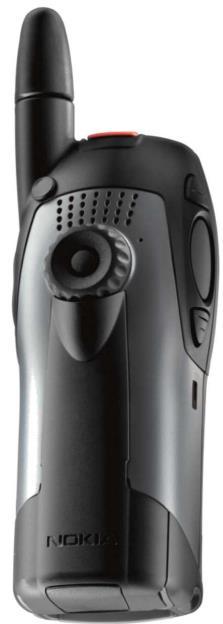

6 THR880i SOM RADIOTELEFON Nödanrop Högtalare 2.-tangent Val av samtalsgrupp Övre mikrofon Valknapp *kort tryck: val /senaste val *längre tryck: hemgrupp Tangent Tangent för snabbval Anslutning av tilläggsutrustning Acku 11 Starta apparaten Tryck på start. Trycker du länge stänger du apparaten Slå in 4- siffriga PIN-koden ( ) och tryck OK 11 6

7 VAL AV MAPP Tryck pil ner för att aktivera val av mapp välj mapp med pilknappen bekräfta valet med öppna / valitse 12 VAL AV SAMTALSGRUPP Tryck pil upp för att aktivera val av samtalsgrupp/puheryhmä (inne i mappen man valt) välj samtalsgrupp med piltangenten vid rätt samtalsgrupp tryck: välj/valitse: samtalsgruppen aktivera gå till: Kotiryhmäksi/ hemgrupp: samtalsgruppen blir din hemgrupp sänd meddelande/lähetä viesti: textmeddeande till hela gruppen till skanning/ skannaukseen eller skanning bort/ pois skannauksesta 13 7

8 HÖGTALARE OCH HÖRLUR Aktivering av hörlur/ passivering av hörlur kort tryck (under 1 s): högtalare på/ ljudet kommer via högtalare (vid telefonsamtal är högtalaren alltid på ) 14 NÄPPÄINLUKKO/KNAPPLÅS AKTIVERING/PASSIVERING AV KNAPPLÅS Radion har två knapplås, tryck: val och * kort, aktiverar vanliga knapplåset - På skärmen syns texten: Näppäimet lukittu/knappsats låst val och * längre, aktiverar omfattande knapplås - På skärmen syns texten: Kaikki näppäimet lukittu/alla knappar låsta (tangent, valknapp och nödanrop fungerar) avaa/ öppna och *, knapplås av 15 8

9 KOMMUNICERA I SAMTALSGRUPPER 1. Tryck tangenten i botten 2. Vänta på grönt ljus signalljus - grön = sänder - oranage= kö - röd=sändning misslyckades 3. Berätta din sak. Kort med korta meningar 4. Frigör tangenten 16 SNABBSAMTAL 1. TRYCK IN NUMRET Inom TETRA-nätet behövs ingen riktnummer 2. Tryck ner tangenten och vänta på mottagare 3. På mottagarens skärm syns från vilken apparat samtalet kom utan ringsignal 4. Svara genom att trycka ner tangenten 5. Avsluta samtal 17a 9

10 ENSKILT SAMTAL 1. TRYCK NUMRET Som ett normalt samtal inom TETRA-nätet behövs inget riktnummer 2. Tryck grön lur 3. Välj TETRA på skärmen 4. Ring samtalet 5. Mottagaren hör ringsignalen och svara genom att trycka grön telefon 6. Avsluta samtal med röd telefon 17b TEXTMEDDELANDE 1. Välj: Valikko/ Menu och Viesti/ Skapa meddelande som att skicka vanligt textmeddelande med GSM 2. Knäpp in ditt meddelande 3. Välj: Lähetä/sänd du kan skicka meddelandet till nummer eller samtalsgrupp 4. Välj TETRA på skärmen 5. Sänd meddelande 18 10

11 DIREKTKANAL 1. Välj: Asetukset/inställningar Yleiset käyttöasetukset/telefonsinställningar aktiiviinen tila/aktivt läge och Suorakanava/Direkt apparaten fungerar nu som vanlig radiotelefon, inte i nätet utan i dirket kontakt med de övriga apparaterna ELLER 1. Välj via snabbval på skärmen syns -symbol 3. Kontrollera kanalen och gruppens namn 4. Håll tangenten nere och tala 5. Återgå till nätläge 19 PIKAVALIKKO Med snabbvalstangenten kan man välja: skanning på / av nät / direkt allmän profil ljudlös profil tryck snabbvalstangenten för att hitta rätt funktion Vid rätt funktion tryck genast länge Röstmeddelande berättar vad du valt 20 11

12 PUHERYHMÄN VALINTA Val av samtalsgrupp Val av samtalsgrupp ur förvald mapp: 21 VAIHTOPAINIKKEEN KÄYTTÖ Tryck bytknapp (fungerar också då knappsatslås är på ) kort tryck för till seanste valda samtalsgrupp röst berättar att bytet lyckats längre tryck för alltid till hemsamtalsgrupp röst berättar att bytet lyckats 22 12

13 NÄYTÖN SYMBOLIT Enkelriktat samtal Dubbelriktat samtal Radion sänder (transmission) Radion tar emot (recieve) Telefonlinjen öppen, ingendera talar Snabbsamtal öppen, ingendera talar Valda samtalsgrupp samtal öppen, ingen talar Skannad gruppsamtal öppen, ingen talar NÄYTÖN SYMBOLIT Nätstyrka/mottagarens signali direktnät Ackuns läge högtalare i bruk varken högtalare eller hörlurar i bruk mottaget meddelande Mottaget statusmeddelande Ljudlös profil Knappsats låst Väckarklocka på Modemkontakt på Avbruten modemkontakt Skanning på Direktkanalläge 13

14 FRK Storolycka i hemlandet AlueYlKutsu Alarmcentral Myndighetsledare Beredskapschef SprYt1 Ledningsgruppen Beredskap i hemlandet Distriktets ledning PiiriJohto HUR TALA Grundtanke Då du börjar trafiken, vem anropas, vem anropar Vid avslutande av trafik tvärtom Första svar berätta vem du svara till och vem som svarar. Vid samtal mellan samma par säg i fortsättningen i början vem du talar till Positivt svar och avslutande av trafiken sköts genom att säga bara sitt eget namn Den som inlett trafiken avslutar också trafiken Mål: i enlighet med myndigheterna, effektiv radiotrafik 14

15 Exempel på test av hörbarhet GRUPP 1, LEDNINGEN Ledningen anropar grupp 1 LEDNINGEN, GRUPP 1 Grupp 1 svarar ledningen GRUPP 1 test av hörbarhet, hörs bra. Grupp 1 svarar ledningen Ledningen testar hörbarhet till Grupp 1 LEDNINGEN, test av hörbarhet, Hörs tillfredsställande. LEDNINGEN Ledningen kvitterar att den förstått och avslutar konverksationen 15
