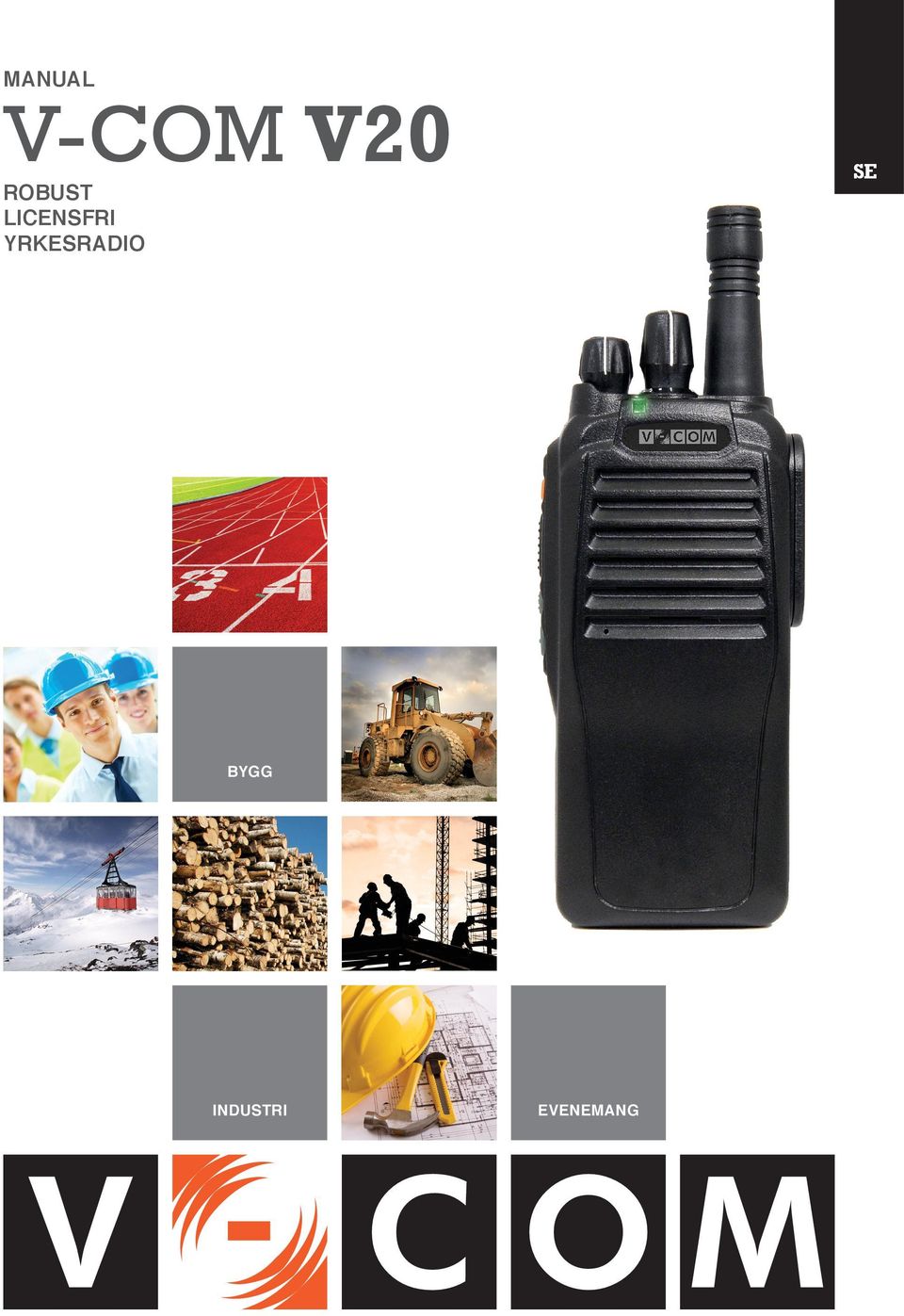

1 MANUAL V-COM V20 SE ROBUST LICENSFRI YRKESRADIO BYGG INDUSTRI EVENEMANG

2

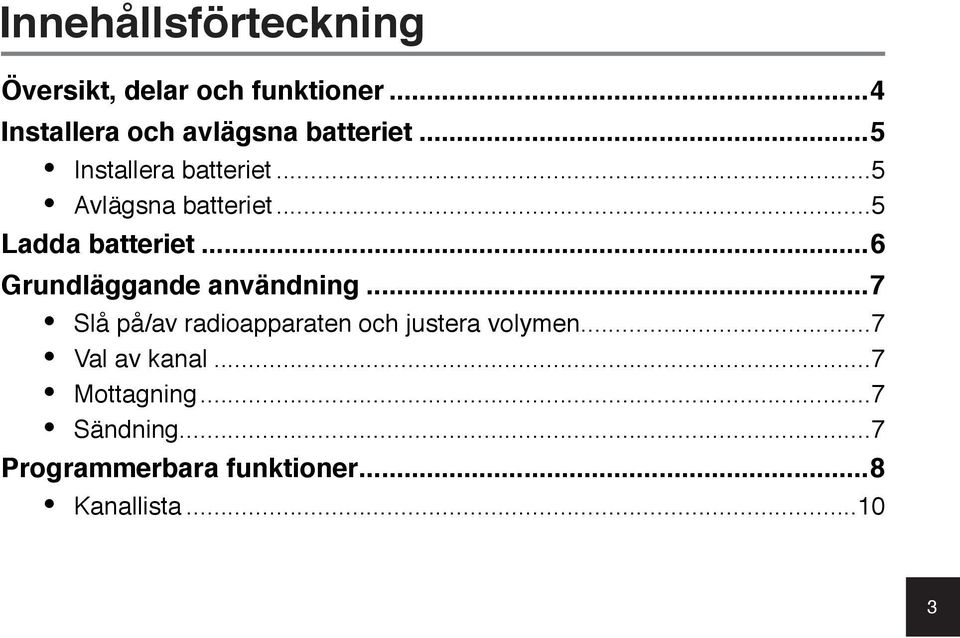

3 Innehållsförteckning Översikt, delar och funktioner 4 Installera och avlägsna batteriet 5 Installera batteriet 5 Avlägsna batteriet 5 Ladda batteriet 6 Grundläggande användning 7 Slå på/av radioapparaten och justera volymen 7 Val av kanal 7 Mottagning 7 Sändning 7 Programmerbara funktioner 8 Kanallista 10 3

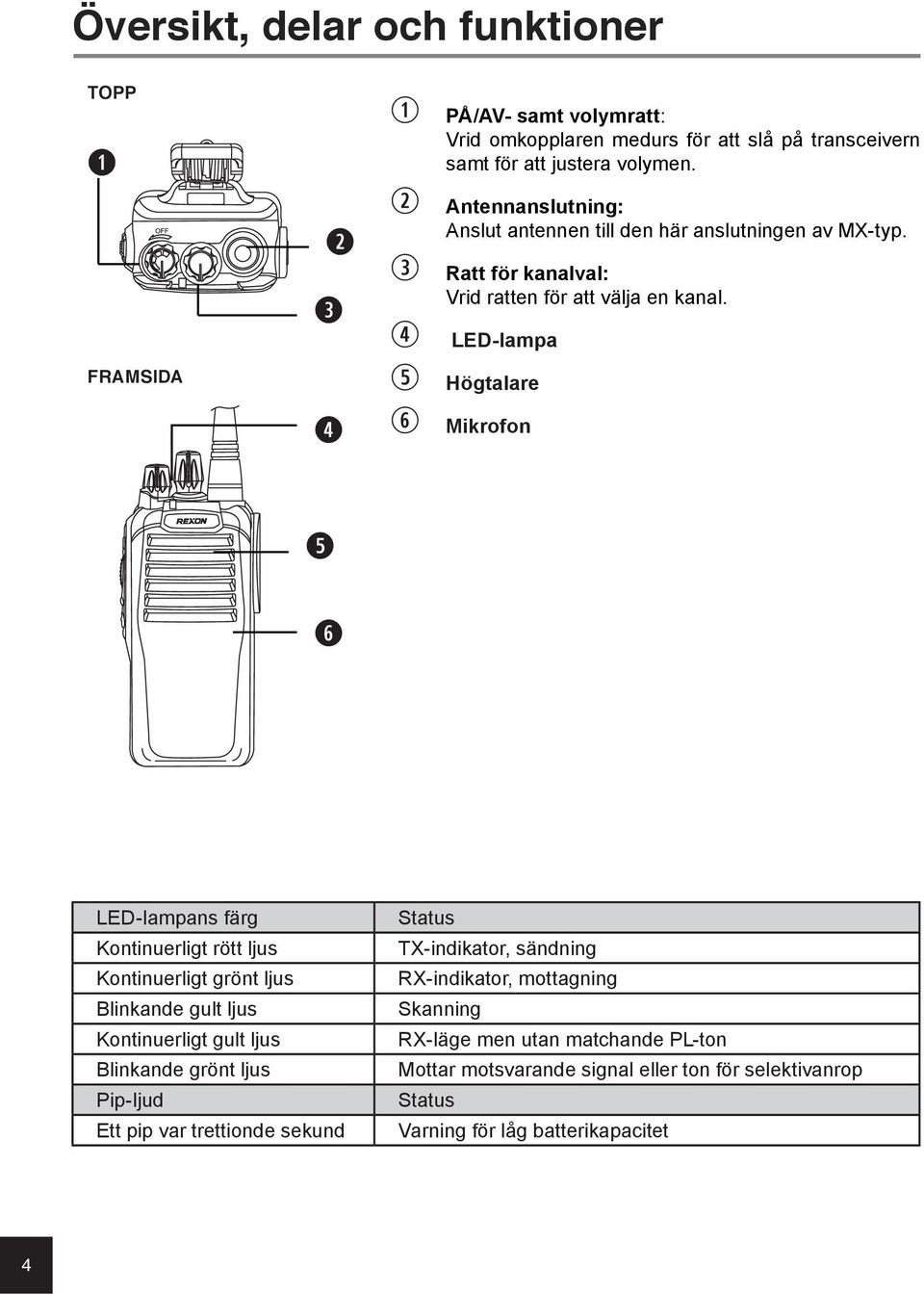

4 Översikt, delar och funktioner TOPP q FRAMSIDA w e r q PÅ/AV- samt volymratt: Vrid omkopplaren medurs för att slå på transceivern samt för att justera volymen. w Antennanslutning: Anslut antennen till den här anslutningen av MX-typ. e Ratt för kanalval: Vrid ratten för att välja en kanal. r LED-lampa t Högtalare y Mikrofon t y LED-lampans färg Status Kontinuerligt rött ljus TX-indikator, sändning Kontinuerligt grönt ljus RX-indikator, mottagning Blinkande gult ljus Skanning Kontinuerligt gult ljus RX-läge men utan matchande PL-ton Blinkande grönt ljus Mottar motsvarande signal eller ton för selektivanrop Pip-ljud Status Ett pip var trettionde sekund Varning för låg batterikapacitet 4

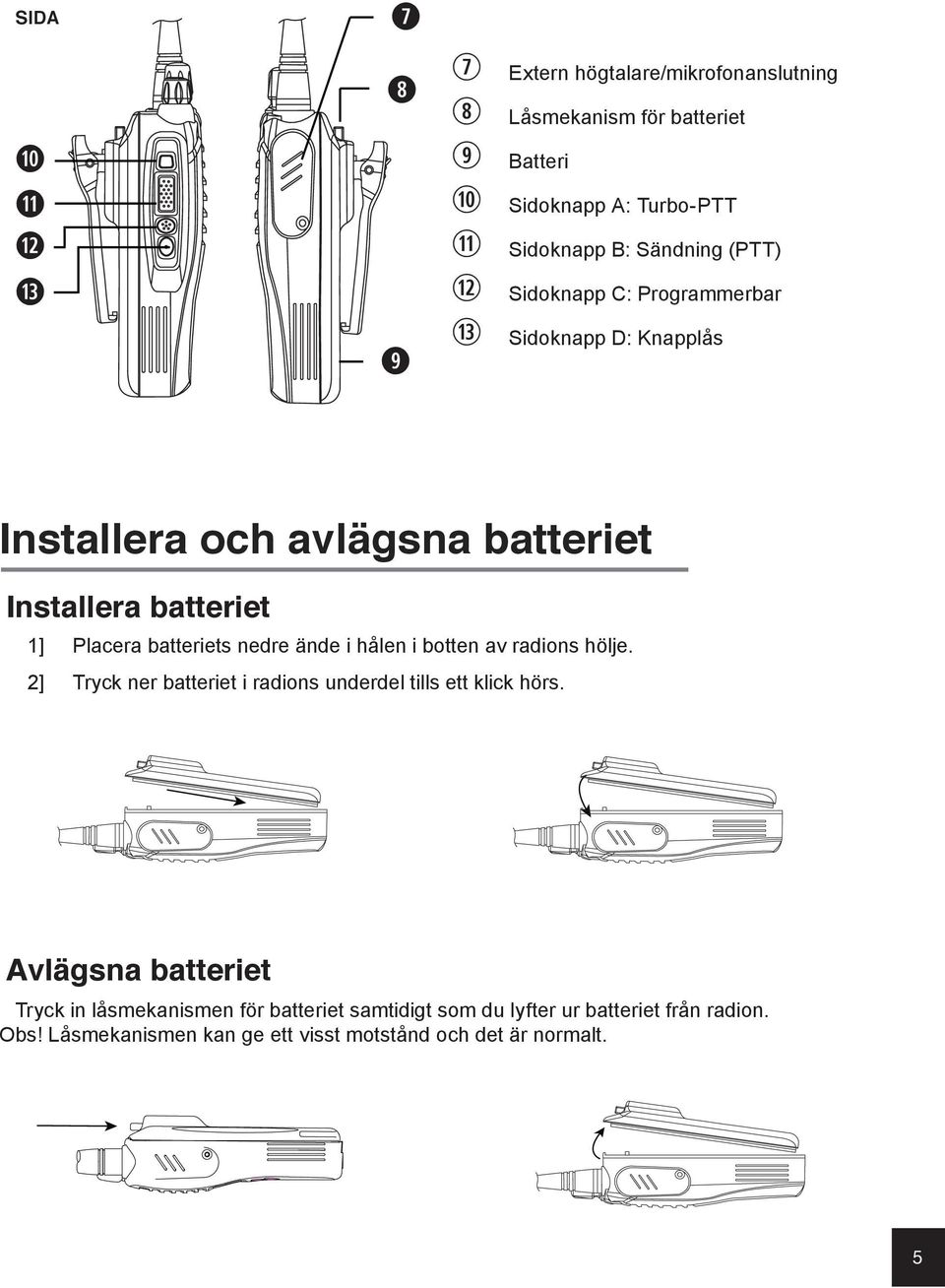

5 SIDA a s d f u i o u Extern högtalare/mikrofonanslutning i Låsmekanism för batteriet o Batteri a Sidoknapp A: Turbo-PTT s Sidoknapp B: Sändning (PTT) d Sidoknapp C: Programmerbar f Sidoknapp D: Knapplås Installera och avlägsna batteriet Installera batteriet 1] Placera batteriets nedre ände i hålen i botten av radions hölje. 2] Tryck ner batteriet i radions underdel tills ett klick hörs. Avlägsna batteriet Tryck in låsmekanismen för batteriet samtidigt som du lyfter ur batteriet från radion. Obs! Låsmekanismen kan ge ett visst motstånd och det är normalt. 5

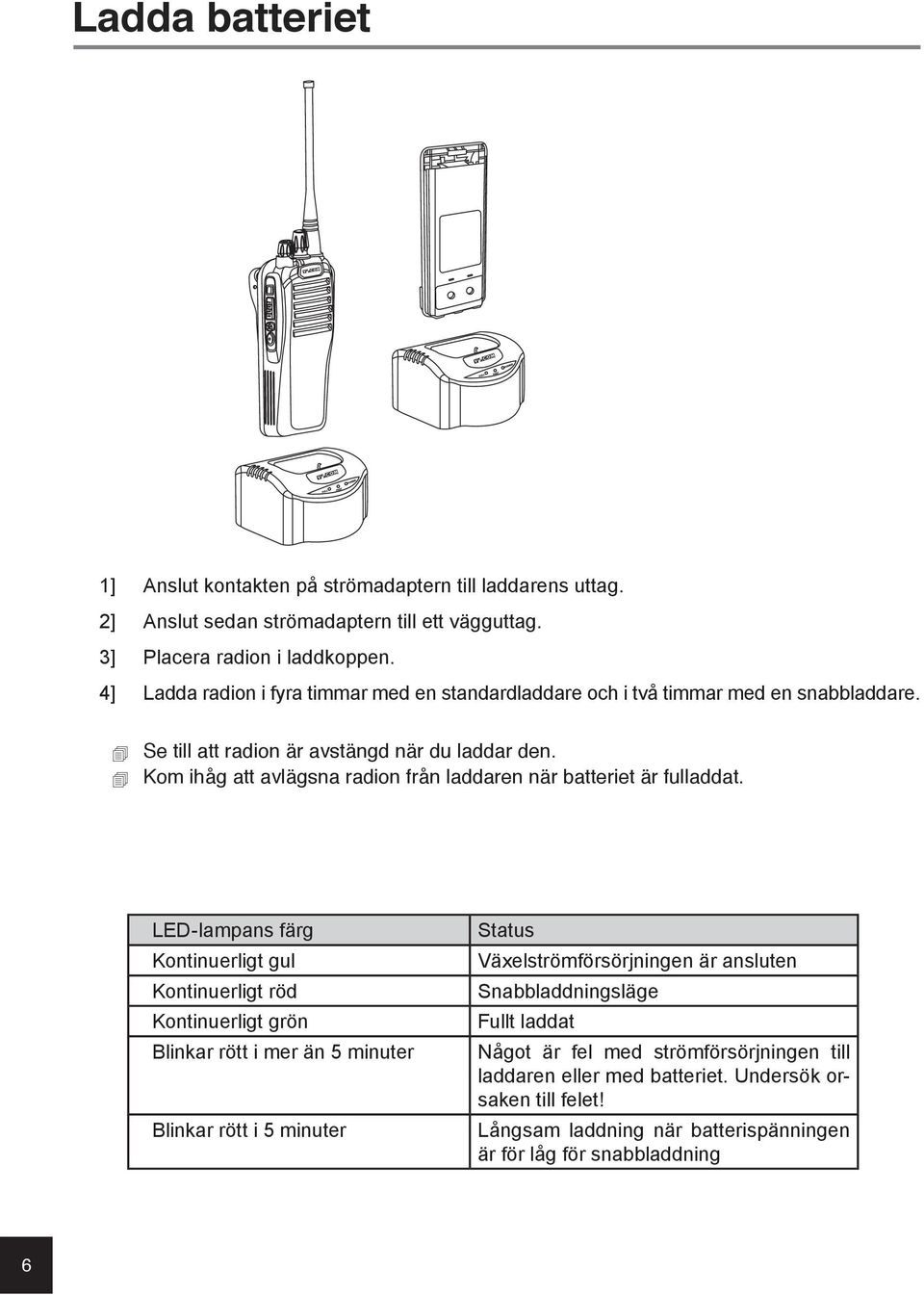

6 Ladda batteriet 1] Anslut kontakten på strömadaptern till laddarens uttag. 2] Anslut sedan strömadaptern till ett vägguttag. 3] Placera radion i laddkoppen. 4] Ladda radion i fyra timmar med en standardladdare och i två timmar med en snabbladdare. Se till att radion är avstängd när du laddar den. Kom ihåg att avlägsna radion från laddaren när batteriet är fulladdat. LED-lampans färg Kontinuerligt gul Kontinuerligt röd Kontinuerligt grön Blinkar rött i mer än 5 minuter Blinkar rött i 5 minuter Status Växelströmförsörjningen är ansluten Snabbladdningsläge Fullt laddat Något är fel med strömförsörjningen till laddaren eller med batteriet. Undersök orsaken till felet! Långsam laddning när batterispänningen är för låg för snabbladdning 6

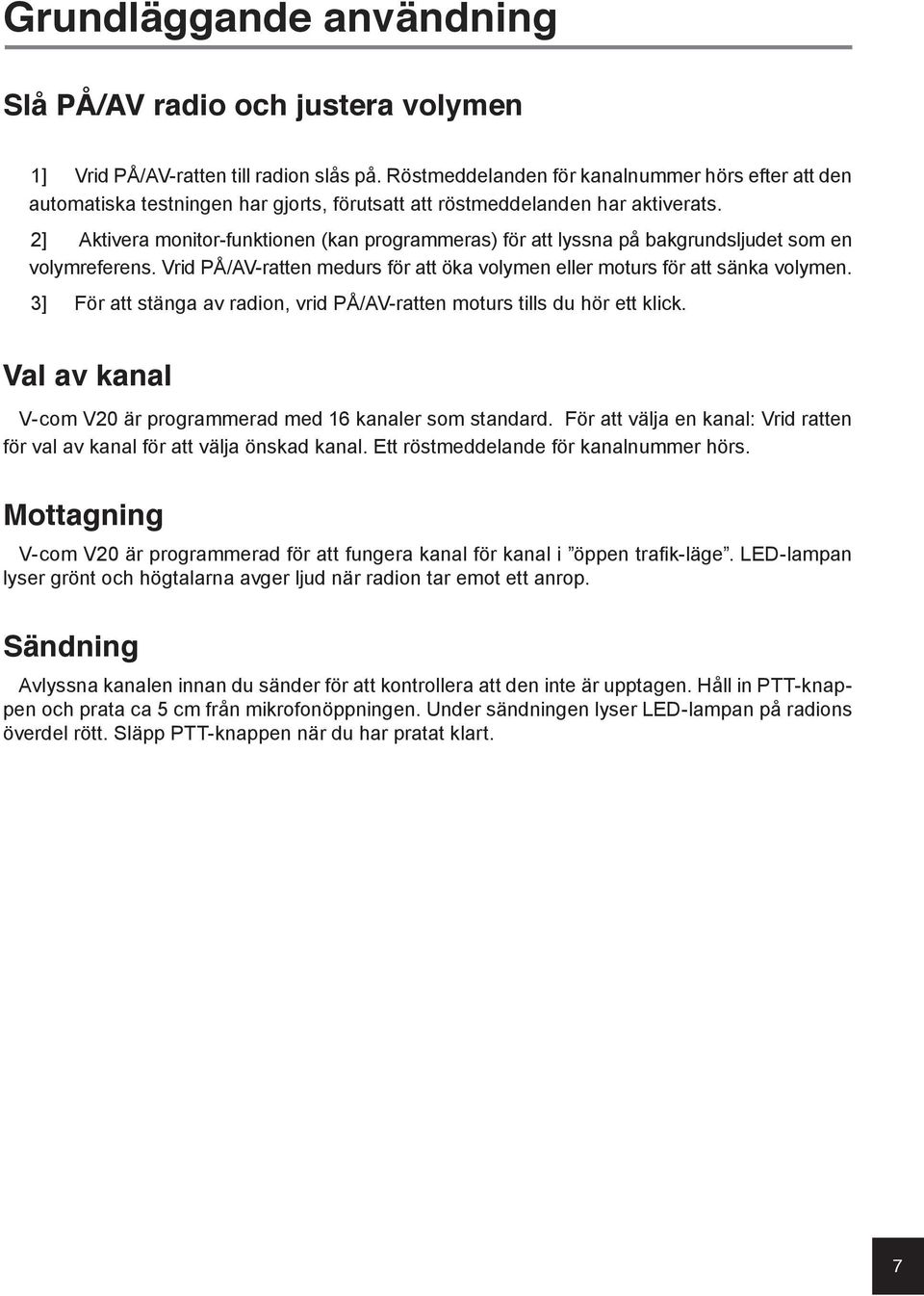

7 Grundläggande användning Slå PÅ/AV radio och justera volymen 1] Vrid PÅ/AV-ratten till radion slås på. Röstmeddelanden för kanalnummer hörs efter att den automatiska testningen har gjorts, förutsatt att röstmeddelanden har aktiverats. 2] Aktivera monitor-funktionen (kan programmeras) för att lyssna på bakgrundsljudet som en volymreferens. Vrid PÅ/AV-ratten medurs för att öka volymen eller moturs för att sänka volymen. 3] För att stänga av radion, vrid PÅ/AV-ratten moturs tills du hör ett klick. Val av kanal V-com V20 är programmerad med 16 kanaler som standard. För att välja en kanal: Vrid ratten för val av kanal för att välja önskad kanal. Ett röstmeddelande för kanalnummer hörs. Mottagning V-com V20 är programmerad för att fungera kanal för kanal i öppen trafik-läge. LED-lampan lyser grönt och högtalarna avger ljud när radion tar emot ett anrop. Sändning Avlyssna kanalen innan du sänder för att kontrollera att den inte är upptagen. Håll in PTT-knappen och prata ca 5 cm från mikrofonöppningen. Under sändningen lyser LED-lampan på radions överdel rött. Släpp PTT-knappen när du har pratat klart. 7

8 Programmerbara funktioner Radion kan via din återförsäljare programmeras med funktionerna som beskrivs nedan. De programmerbara knapparna A, B, C och D kan anpassas enligt dina behov. 1] Prioritetsanrop: Radion växlar från aktuell kanal till en fördefinierad prioriterad kanal. Efter att funktionen har aktiverats sker sändning och mottagning på den prioriterade kanalen. 2] Nödsignal/nödanrop: Radion sänder antingen ut en nödsignal hos dig eller en nödkod till andra via den aktuella aktiva kanalen. 3] Ensam arbetare: Efter att knappen för Ensam-arbete (programmerbar funktion) har aktivierats sänder radion ut ett nödanrop när den förinställda tiden har gått ut. Innan nödanropet sänds ut hörs ett "DUDUDU"-ljud för att påminna användaren om att trycka på någon av knapparna för att återställa timern. 4] Turbo-PTT: Den extra turbo-ptt-funktionen möjliggör en högsta uteffekt på 6 6,5 W i kritiska miljöer. Funktionen optimerar den bästa balansen mellan batteriets driftstimmar och den högsta uteffekten. 5] Anrop 1 / Anrop 2: För att sända ett förinställt selektivanrop (5-ton, 2-ton eller DTMF). 6] Sökning: Under sökningen blinkar LED-lampan grönt. Om en upptagen kanal påträffas under sökningen lyser LED-lampan rött. Be din återförsäljare om olika söklägen som passar dig, inklusive normal sökning, prioritetssökning och dual watch-funktion. 7] Radera en störande/oönskad kanal: Om radion återupptar en upptagen kanal under sökningen som du inte vill lyssna på kan du tillfälligt radera kanalen från sökningslistan. Då tas kanalen inte upp i sökningen förrän radion slås på igen. 8] Brusspärrsnivå: I RX-läget kan du ställa in brusspärrsnivån från 0 till 9 med ett röstmeddelande. 0 betyder ingen brusspärr och 9 betyder hög brusspärr. Genom att ställa in radion på högsta brusspärr kan du undvika oönskade signaler och ljud, men det kan även medföra att du inte kan ta emot svaga signaler. 9] Omvänd TX och RX: TX-frekvensen och undertonen byter till RX-frekvensen och undertonen, och vice versa. Talk Around: Du kan direkt kommunicera med andra radioapparater i din grupp om repeatern inte är aktiverad eller om du befinner dig utanför repeaterns räckvidd. Via PC-programmeraren kan du ställa in Talkaround för återupptagning på antingen TX- eller RX-kanalen. 10] Talk Around: Du kan direkt kommunicera med andra radioapparater i din grupp om repeatern inte är aktiverad eller om du befinner dig utanför repeaterns räckvidd. Via PC-programmeraren kan du ställa in Talkaround för återupptagning på antingen TX- eller RX-kanalen. 11] Låsa/låsa upp: Förhindrar användare att av misstag aktivera funktioner. Efter att du har aktiverat låsfunktionen låses knapparna C och D med ett pipljud när du trycker på dem. Ratten för val av kanal kan även låsas om du aktiverar funktionen via PC-programmeraren. 12] Viskning: Den här funktionen ökar mikrofonens känslighet så att ett svagt ljud från din sida hörs som högt ljud hos andra. Även bakgrundsljudet förstärks med den här funktionen. 8

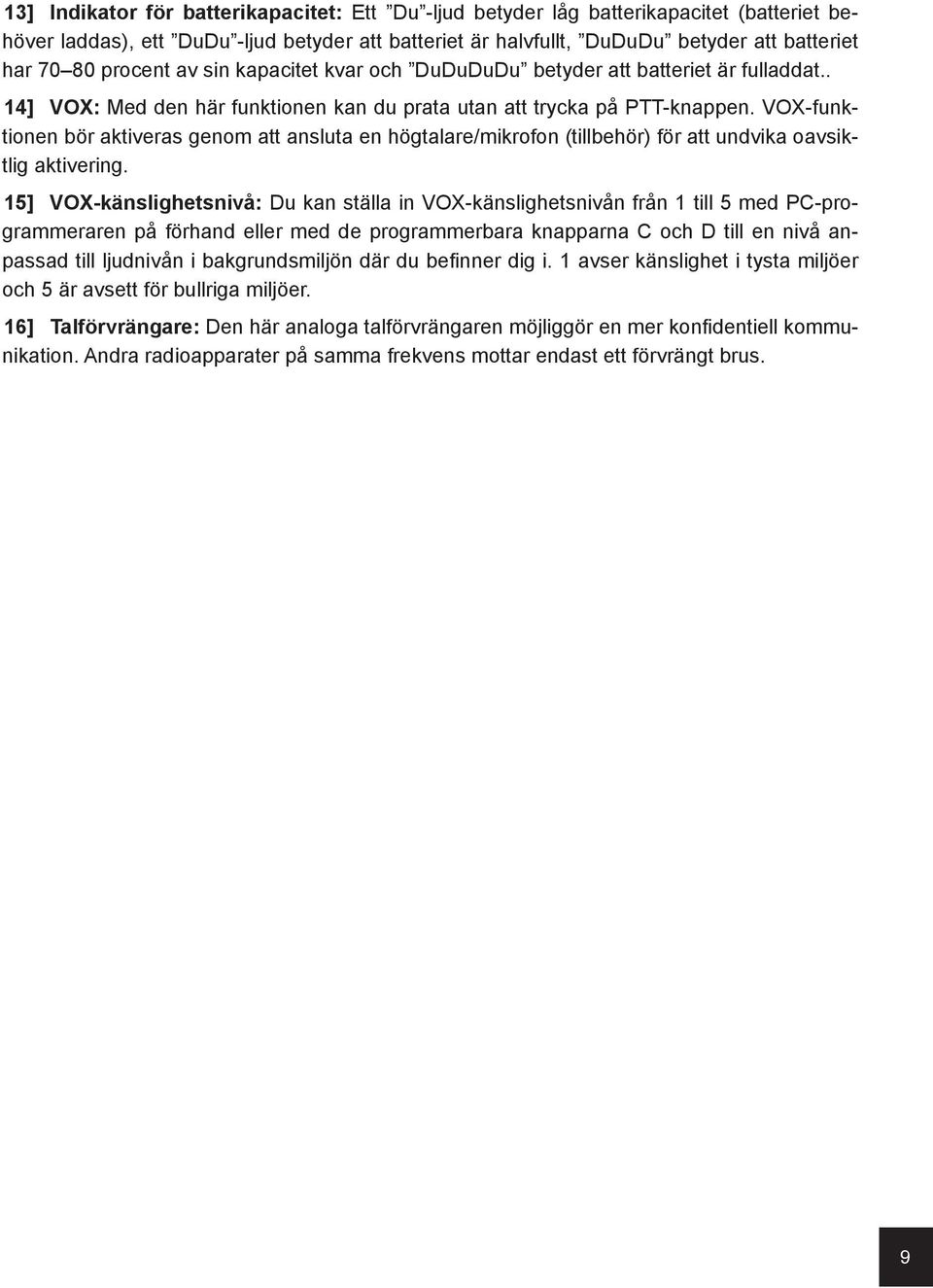

9 13] Indikator för batterikapacitet: Ett Du -ljud betyder låg batterikapacitet (batteriet behöver laddas), ett DuDu -ljud betyder att batteriet är halvfullt, DuDuDu betyder att batteriet har procent av sin kapacitet kvar och DuDuDuDu betyder att batteriet är fulladdat.. 14] VOX: Med den här funktionen kan du prata utan att trycka på PTT-knappen. VOX-funktionen bör aktiveras genom att ansluta en högtalare/mikrofon (tillbehör) för att undvika oavsiktlig aktivering. 15] VOX-känslighetsnivå: Du kan ställa in VOX-känslighetsnivån från 1 till 5 med PC-programmeraren på förhand eller med de programmerbara knapparna C och D till en nivå anpassad till ljudnivån i bakgrundsmiljön där du befinner dig i. 1 avser känslighet i tysta miljöer och 5 är avsett för bullriga miljöer. 16] Talförvrängare: Den här analoga talförvrängaren möjliggör en mer konfidentiell kommunikation. Andra radioapparater på samma frekvens mottar endast ett förvrängt brus. 9

10 Kanallista Kanal RX-frekvens TX-frekvens Kalanavstånd Uteffekt CTCSS/DCS dekoder CTCSS/DCS Enkoder K Låg K Låg K Låg K Låg K Låg K Låg K Låg K Låg K Hög K Hög K Hög K Hög K Hög K Hög K Hög K Hög

11 11

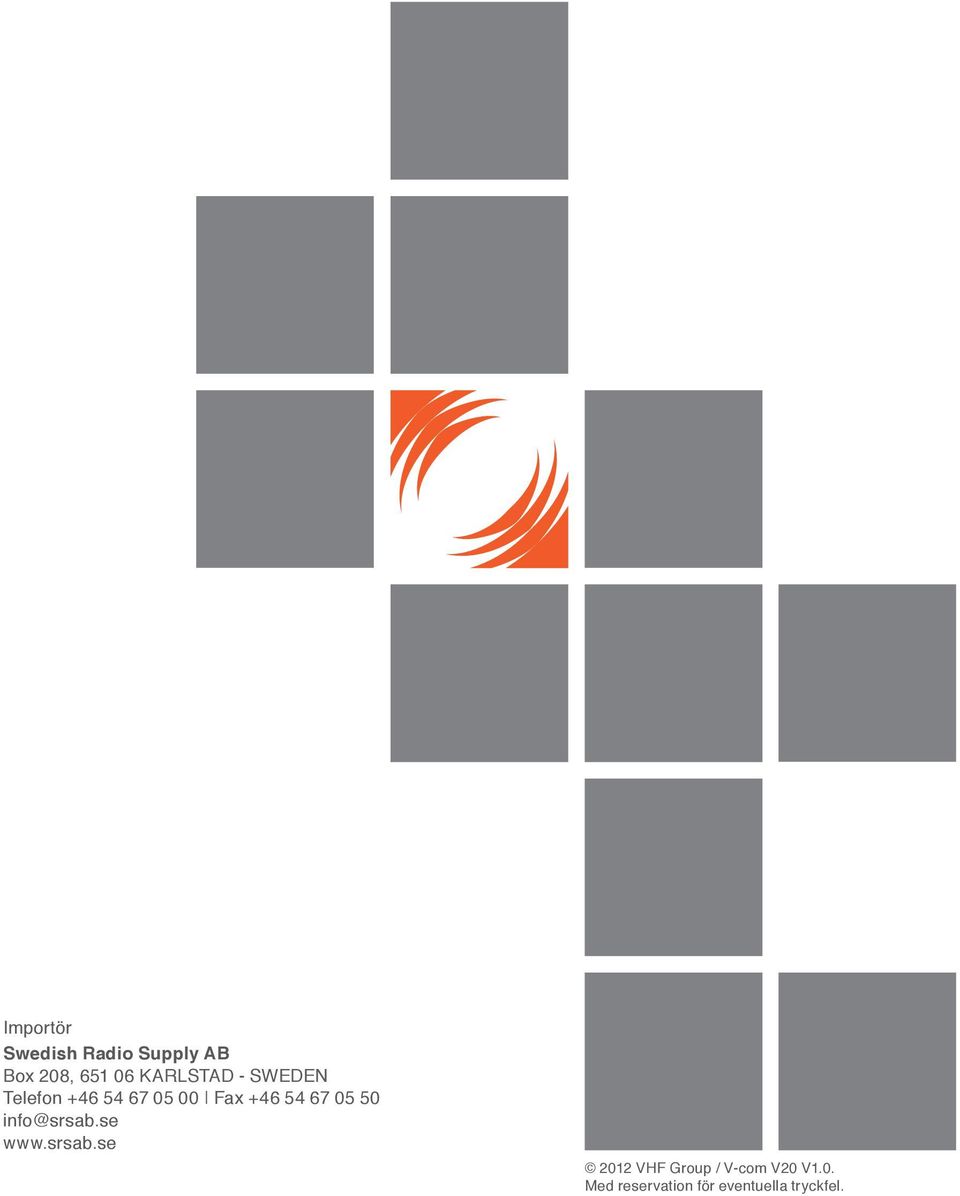

12 Importör Swedish Radio Supply AB Box 208, KARLSTAD - SWEDEN Telefon Fax info@srsab.se VHF Group / V-com V20 V1.0. Med reservation för eventuella tryckfel.
