RAKEL Teminalutbildning Skåne varianten Sepura Version 9

Transkript

1 RAKEL Teminalutbildning varianten Sepura Version 9 Slide 1

2 Repetition anropssignaler Terminal översikt Talgruppstruktur Samtalstyper Status Gateway Telefonbok

3 Repetition anropssignaler

4 1:a Organisations tillhörighet. 1. Polis 2. Rtj 3. Sjv.. Typ av enhet Rakelzon Kommun nummer i Zon Stations nummer Funktion

5 Efter anrop (CBR) till SOS svarar man: Räddning sextiotvå, tjugo, tio Kom! Under samtalet kan man använda endast Tjugo, tio. - Samtal mot SOS Vid samtal med enheter utanför egen organisation (kommun/förbund) är det mycket viktigt att man presenteras korrekt, detta med samtliga sju siffror. Ex. två, sextiotvå, tjugo, tio. Under samtalets gång är det OK att använda endast tjugo, tio. OBS Enheter med betäckningen tjugo tio, finns i alla fem rakelzonerna i skåne. Enhetsbetäckningen tjugo tio kan även finnas i andra användarorganisationer.

6 Sepura handapparat STP8000 Flerfärgad LED Lättidentifierad skyddad Nödknapp Blå LED On/Off/Mode-knapp Marknadens största display/ högsta upplösning färger 176x220 pixlar 7 rader x 24 tecken Tangentbord anpassat för att kunna använda handskar Slide 6

7 Sepura handapparat STP8000 Navi-ratt Volym, Talgrupp, Statusmeddelande Profilval Duplexhögtalare Simplexmikrofon Softkey Missade händelser Valknapp Valknapp Simplexhögtalare Duplexmikrofon Slide 7

8 Sepura handapparat STP8000 Softkey Samtalsbegäran SOS Distinkt PTT Sändarknapp Slide 8

9 Sepura handapparat STP8000 Rugged Accessory Connector (RAC) Monofon Headset Facility Accessory Connector (FAC) Laddare Datakabel Slide 9

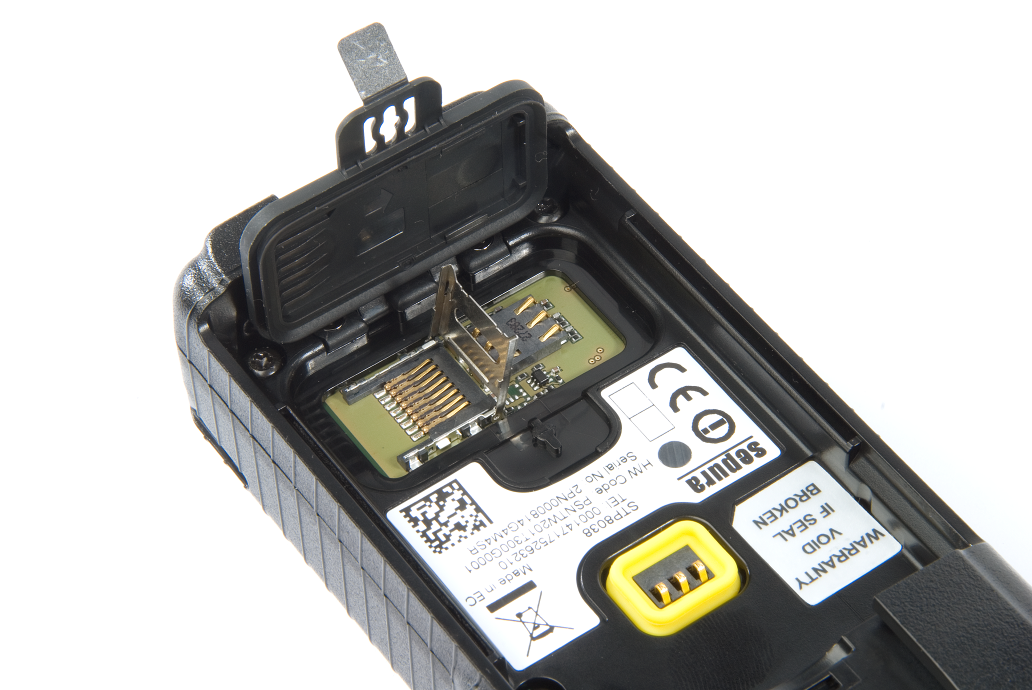

10 Sepura handapparat STP8000 Kortplats SIM-kort End-to-End-kryptering OBS EJ SIM-Kort till GSM!! Kortplats Micro-SD Bilder (JPEG) Framtida Applikationer Slide 10

11 Grunder Slide 11

12 Slå på och av terminalen Använd Mode-knappen Kort tryck för att slå på Tryck och håll för att slå av Observera påslagstexten Mode-knapp Batteribyte Automatiskt påslag Spara inställningar! Slide 12

13 Navi-ratten Använd Navi-ratten: Slide 13 För att ändra volym Tryck Mode och välj talgrupp Tryck Mode och välj status Tryck Mode och välj profil, Normal alt Personsökarläge. (endast vissa enheter) Navi-ratt Mode-knapp

14 Normalläge I Normalläge visas: Enhetens MSISDN Vald talgrupp/ mapp Funktionsikoner Signalstyrka Batteristatus Snabbval till telefonbok Slide 14 Aktuell tid Snabbval till hemmatalgrupp

15 Talgrupper och Mappar ALLA RAPS Blå INSATS ÖRESU FALLBACK DGNA Samtliga talgrupper i terminalen. Skån-RAPS-1 Skån Blå-1 TRV-In-1 Ledn-1 Fallback1 Skån Blå-2 TRV-In-2 Ledn-2 Fallback2 Dynamiskt tilldelade talgrupper Skån-RAPS-9 Skån Blå-3 Sör-In-1 Skadep Fallback3 Skån-RAPS-11 Skån Blå-4 Sör-In-2 Sjukv Skån-RAPS-17 Skån Blå-5 SVE-In-1 Övriga Skån-RAPS-21 Skån Blå-6 SVE-In-2 Skån-RAPS-22 Skån Blå-7 HÖR-In-1 Skån-RAPS-23 Skån Blå-8 HÖR-In-2 Skån-RAPS-27 Skån Blå-9 Skån-RAPS-32 Skån Alla-1 Skån-RAPS-33 Skån Alla-2 Inkl index Terminalerna startar i Inställd mapp.

16 Talgrupper och Mappar RAPS talgrupper. Talgrupper för samverkan mellan Räddningstjänst, Ambulanssjukvården, Polisen samt SOS alarm. RAPS talgrupperna kan/skall vara starttalgrupper för resp rädningstjänst. Samverkande enheter ansluter till dessa vid behov av samverkan. Varje kommun får tilldelad RAPS talgrupp. Numreringen baseras på Rakelzon och kommunnummer. Ex för SÖRF: zon 62 kommun 2 ger Skån RAPS-22 som starttalgrupp. Ex nummer på släckenhet i Ystad Skån RAPS-1 till 9 fördelas om behov skulle uppstå. Skån RAPS-1 till 5 är reserverade för IVPA/sjukvårdslarm. I rakel zon 61 Skån RAPS-1 Rakelzon 62 Skån RAPS-2 osv.

17 Talgrupper och Mappar Skån Blå och Alla talgrupper samt specialtalgrupper Skån Blå-1 till 9. I dessa talgrupper skall samverkan ske mellan alla blåljusorganisationer. Fler användare än i RAPS talgrupperna. Skån Alla-1 till 2. Här kan man samverka med alla användare i Rakel. SOS alarm skall efter förfrågan fördela ovanstående talgrupper vid behov. Ovanstående talgrupper är indelade länsvis, vilket gör att motsvarande talgrupper finns i ex Kronobergs län. Speciella talgrupper för ex samverkan på Öresundsbron kan förekomma lokalt. Dessa används enligt lokala instruktioner.

18 Talgrupper och Mappar Val av Talgrupper och Mappar Tryck Mode en gång Navi-ratt väljer talgrupp Pil upp/ner väljer mapp Indexsökning med siffror (RAPS) Tryck PTT för att välja talgruppen eller vänta Slide 18

19 Samtalstyper Gruppsamtal (Simplex) Individsamtal (Simplex) Duplexsamtal Telefonisamtal (Duplex) Nödsamtal (Simplex/Duplex) Slide 19

20 Röstsamtal Grupp Hallå hallå Hallå hallå Hallå hallå Hallå hallå TETRA Hallå hallå Hallå hallå Slide 20

21 Gruppsamtal Observera de olika lystringstonerna 2, Prata i mikrofonen 1, Tryck PTT 3, Lyssna i högtalaren under radions knappsats Sändande radio Slide 21

22 Röstsamtal - Individ Hallå, Hallå TETRA Hallå, Hallå Slide 22

23 Individsamtal 6, Tryck PTT 7, Prata i mikrofonen 3, Rington 8, Lyssna i högtalaren på framsidan av radion 2, Tryck PTT 5, Tryck PTT för att acceptera MSISDN ISSI 4, Rington 1, Slå numret, alt hämta i telefonbok Sändande radio Avsluta Mott. radio

24 Röstsamtal Telefoni (PSTN/PABX) TETRA Grön lur Samtal mot publika telenätet är en framtida tjänst som kan komma att erbjudas längre fram Slide 24

25 Telefonisamtal HALLÅ!! 3, Rington 4, Ringsignal 2, Tryck Grön lur 1, Slå numret alt hämta I telefonbok Slide 25 Avsluta Sändande radio 5, Lyft luren HALLÅ!! 6, Prata i nedre mikrofonen

26 Röstsamtal Nödanrop Gruppsamt. Gruppsamt. Individsamt. Individsamt. TETRA Gruppsamt. Nödknapp Slide 26

27 Röstsamtal Nödanrop Hjälp, Hjälp Hjälp, Hjälp Hjälp, Hjälp Hjälp, Hjälp TETRA Hjälp, Hjälp Slide 27 GRRRRR

28 Initiera nödsamtal 1, Tryck (och håll 2 sek) orange knapp Live mic. i 20 sek på inställd talgrupp med högsta prio (15). SOS loggar anropet. Tilläggstjänst hos SOS om aktiv åtgärd skall göras. 2, Prata i mikrofonen Avsluta genom långt tryck på orange knapp (el. Röd lur) 3, Lyssna i högtalaren på framsidan av radion Sändande radio Slide 28

29 Del Slide 29 Visa / Interaktivt Gruppsamtal Individsamtal Telefonisamtal Nödsamtal

30 Menynavigation, Softkeys & SRG3500 Del 2 Slide 30

31 Radioinformation - Batteri Under fliken Radioinformation finns bl a information om batteristatus Skärmen visar: Laddstatus Om batteriet är Autentiserat Serienummer Slide 31

32 Radioinformation - Position Under Position finns information om aktuell position Om aktuell position saknas, klicka på [Sök] för att aktivera GPS:en Under tiden som sökning pågår blinkar GPS-ikonen När position hittats, visas följande information: Latitud och Longitud Typ av Fix (2D eller 3D) Antal satelliter Positionens ålder Slide 32

33 Radioinformation - Riktning Då terminalen är i rörelse visas under Riktning: Riktning Hastighet Kompassros Då fliken Riktning visas är GPS:en aktiv hela tiden Slide 33

34 Positionering i RAKEL Tjänsten positionering i Rakel går numera att beställa. Under våren 2010 kommer SOS att kunna ta emot positioner från Rakels AVL-server. För att kunna ta emot positionerna i egen kartapplikation måste speciellt abonnemang beställas. Kartapplikationen skall vara validerad av MSB. Tjänsten positionering är i grunden gratis.

35 Softkeys * # Status Lista Talbergäran SOS M OBS!!! Samma funktion som softkey på sida! Talbegäran egen ledningscentral Talbegäran egen station Åter hemma talgrupp Telefonbok Trafiksätt Gateway på SDA Hjälptext (Help Text) Tangentlås (Keypad Lock) Text storlek Slide 35

36 Softkey 1 Statuslista För att skifta till statuslista: Tryck och håll knapp 1 därefter: Uppdrag (U) Framme adress (F) Framme brytpunkt (F) Räddningstjänst insats avslutad Uppdrag disponibel (UD) Hemåt Klarrapport Disponibel radio Disponibel station Skicka iväg status på handterminal: Tryck Skicka två ggr Skicka iväg status på fordonsterminal: Två tryck på grön lur Slide 36

37 Status TETRA Skicka Uppdrag Uppdrag Statuslista: 1 = uppdrag 2 = Framme 3 = Framme brytpunkt 4 =Räddnings ins avslut Slide 37 Osv..

38 Softkey 8 Aktivera Gateway Vid problem med radiotäckning inom RAKEL nätet eller då man går in i en byggnad som avskärmar radiovågorna, kan man aktivera Gateway för att nå in i RAKEL nätet. RAKEL Beslutet att använda Gateway ligger på räddningsledaren.

39 Softkey 8 Aktivera Gateway Aktivering från handterminal: De enheter som är knutna mot en fordonsenheten, långt tryck på knapp 8. Fordons och handenheten byter nu båda till GATEWAY läge. DMO talgrupp: RTJ GW RAKEL Handenheter som inte är knutna till någon fordonsenhet, byter bara till DMO/ Gateway läge. Endast befälsknutna handenheter kan styra gateway (en handenhet per fordon). Långt tryck knapp 8

40 Softkey 8 Aktivera Gateway Aktivering av Gateway från fordonsenhet: Långt tryck knapp 8. Endast fordonsenheten går nu i Gateway läge RAKEL Flera handenheter kan nu ansluta sig under samma Gateway. Endast en räddningstjänst gateway per skadeplats.

41 Avaktivera Gateway För avaktivering av Gateway: Långt tryck knapp 7. På samtliga fordons och handenheter, välj TMO läge. RAKEL Observera att samtliga enheter som legat under Gateway, måste informeras. Markera TMO med grön lur. Terminalen loggar in i nätet. Tryck pil upp, för att gå ur meny Markera TMO med Välj. Terminalen loggar in i nätet. Tryck pil upp, för att gå ur meny

42 Softkey 7 Växla TMO/DMO Trunked Mode Operation - TMO TETRA Alla basstationer är sammankopplade via telelinjer för att skapa ett TETRA-system. Slide 42

43 Softkey 7 Växla TMO/DMO Direct Mode Operation - DMO I områden med otillräcklig TETRA-täckning kan terminalerna fungera i Direct Mode (back-to-back). Slide 43

44 Softkey 7 Växla TMO/DMO För att ändra trafiksätt: Tryck och håll knapp 7 DMO-läge kan användas där nättäckning saknas I DMO kan man endast göra gruppanrop mellan terminalerna. Räckvidden för terminalerna reduceras TMO-läge för att återgå in i Rakel nätet Slide 44

45 Softkey # Text storlek Ändra displayläge : Tryck och håll knapp # Radion startar med stor text Liten Stor Extra stor Slide 45

46 Softkey 0 Hjälptext För att visa Hjälptext : Tryck och håll knapp 0 För att återgå : Tryck och håll knapp Slide 46

47 Softkey * Knapplås Att låsa tangentbordet : Tryck och håll knapp * Observera att alla kontroller utom PTT, knapplås av och larmknapp låses För att återställa : Tryck och håll knapp Slide 47 *

48 Softkeys STP8000 Vänster Softkey Talbegäran SOS Telefonbok Slide 48 Höger Softkey Missade händelser Hemma talgrupp

49 Telefonbok Version 9 Kan innehålla max 2000 kontaker Varje kontakt kan innehålla en till sex associerade nummer, dock max 6000 nummer i terminalen. Mappstruktur motsvarande upplägg som tagrupper. Mapparna EGNA, ALLA, SÖK och MENY finns i alla terminaler. En kontakt kan finnas med i flera mappar. Mappen EGNA, är den mapp som användaren själva kan förändra. Övriga mappar är fasta och kan endast förändras vid omprogrammering.

50 Telefonbok Version 9 Gå in i telefonboken genom att trycka på softkey alt lång knapp 6 I mappen SÖK kan man söka i hela telefonboken, med hjälp av mindre antal bokstäver eller siffror. Sökresultatet visar i vilka mappar man fått träff på sökningen. I mappen EGNA har man möjlighet att lägga in egna kontakter.

51 Telefonbok Version 9 En kontakt öppnas genom att man går till rätt mapp och där öppnar kontakten (olika mappstruktur för olika kommuner/ förbund). Välj sedan rätt nummer i vald kontakt. I detta fallet fordonsterminalen i släckenheten station Ystad. Individsamtal genom att trycka på PTT.

52 Telefonbok Version 9 Förutom Mapparna: ALLA, MENY, SÖK och EGNA finns Följande mappar i skånes samtliga terminaler: StaRtj: Statlig räddningstjänst, ARCC, MRCC, MRCC och KBV (fartyg och ledningsc) Polis: I nuläget endast KC Malmö LarmC: I nuläget endast ledningscentralen i Kristianstad

53 SRM/SRG3500 Mobil/Gateway Slide 53

54 SRM/SRG3500: Användarinterface 3-färgad LED Navi-ratt Mode-knapp Slide 54 Stor text läge Lättåtkomlig Nödknapp Gemensamt användarinterface för alla Sepuraterminaler Intelligent användning av bakgrundsfärger

55 SRM/SRG3500: Användarinterface Menyhantering i SRM/SRG 3500 Bekräfta Acceptera Upp i menystruktur Ut ur menyn In i meny Vidare in i menystruktur Återgå Pil höger / vänster höger / vänster i menyflikar

56 Repeater Aktivera Repeater V7 Välj Inställningar->Trafiksätt Välj Repeaterläge Välj DMO-talgrupp Använda Repeater Repeaterindikering Välj den DMO-talgrupp som Repeater är ansluten till Slide 56

57 Andra TETRA-funktioner Del 3 Slide 57

58 Textmeddelande (SDS) Plats: Storgatan SMÅSTAD Prata med Hr Lilling Referns Fru Kropp Plats: Storgatan SMÅSTAD Prata med Hr Lilling Referens Fru Kropp Bild 58 TETRA Sänd Meddelande Plats: Storgatan SMÅSTAD Prata med Hr Lilling Referns Fru Kropp Plats: Storgatan SMÅSTAD Prata med Hr Lilling Referns Fru Kropp

59 Textmeddelande - Skapa Skapa Meddelande Skriv text Skicka meddelande till individ Telefonbok: Ange nummer Tryck PTT x2 Slide 59

60 Textmeddelande Ta emot Nytt inkommande meddelande Meddelandesymbol Oläst meddelande i svart Läs nytt meddelande VÄLJ MED Gå till Inkorgen Spara nytt meddelande Avsändar-id Slide 60

61 Missade händelser (STP8000) Vid missade händelser visas ikoner, samt blinkande blå LED: För att se missade händelser tryck på Missade händelser Markera önskat alternativ i listan och tryck [Välj] alternativt Missade händelser Terminalen navigerar nu till Samtalshistorik eller Inkorg beroende på valt alternativ Slide 61

62 Missade händelser (STP8000) För att radera missade händelser: Tryck på Missade händelser Tryck och håll Missade händelser Du kan nu individuellt radera Meddelanden och Anrop, alternativt radera samtliga händelser tillsammans Vid radering tas händelserna bort från listan (=lästa), medan anrop och meddelanden kvarstår i Samtalshistorik respektive Inkorg Slide 62

63 Missade samtal SRH3800 Vid missade samtal visas en ikon, samt blinkande orange LED: För att se listan på missade samtal välj Samtalshistorik Anropa med Grön lur eller PTT Samtalslistan kan även nås direkt från Normalläge med Grön lur Slide 63

64 Bluetooth aktivera och sök Bluetoothinställningar finns under Bluetooth-fliken Aktivera Bluetooth under På / Av-fliken Aktiv Bluetooth kan indikeras med blinkande blå LED Sök efter ljudtillbehör under fliken Audio Med tillbehöret i synligt läge, välj Sök och tryck [Välj] för att starta sökning Då det aktuella tillbehöret hittats kan sökning avbrytas med [Stoppa] Slide 64

65 Bluetooth para och anslut När sökning avslutats, markera önskat tillbehör och välj [Para] Ange tillbehörets PIN-kod Tillbehöret kommer nu sparas i listan med anslutningsbara tillbehör. Upp till 10 olika enheter kan sparas (och namnges) För att ansluta tryck [Anslut] Anslutet tillbehör indikeras med en ikon Slide 65

66 Visa bilder Visar bilder i JPEG-format Från micro-sd-kortet (upp till 1000 bilder) Formaterat som minneskort till kamera (\DCIM\100ABCDE\) OBS!!!!!!!! Överför bilder till SD-kortet med kortläsare och adapter Välj Visa bilder Välj önskad bild och tryck [Visa] Bläddra bland bilderna med pil upp/ner Slide 66

67 Personsökare läge Gör terminalen till en personsökare Vid inställd profil för personsökare är terminalen tyst för övrigt trafik. Vid sökning visas larmtexten direkt i display och ett tydligt larm ljuder För att återgå till normal drift måste man återgå till normal profil Skulle larm inkomma då terminalen är i normalprofil, utlöses larm som vanligt. Ljudsignalen är dock starkare i normalprofilen. Observera att alla terminaler kan mottaga larm. Men det är endast vissa terminaler som har personsökareprofil. Slide 67 Läs larmtexten genom att trycka pil ner. Färdig, håll inne pil upp.

68 SRM/SRG3500: Användarinterface Vid inkommet larm till fordonsterminal blinkar displayn. Larmtexten skall flashas upp på displayn direkt. Läs larmtexten, tryck pil ner för att läsa hela texten. Vid sista textraden. Radera med lång rödlur alt. spara meddelandet med långt tryck på pil ner. Återgå med långt tryck pil upp.

69 Rundgångsundertryckning Begränsar rundgång då terminaler är nära varandra. Minimal påverkan av ljudkvalitet. Endast SRH3800 Slide 69 V8

70 Del Visa / Interaktivt Textinmatning Telefonbok Textmeddelande Status Missade Samtal /Händelser Andra menyalternativ Inställningar Paging Alert Slide 70

71 Frågor 1. Hur sparar man ett meddelande från inkorgen? 2. Hur återanropar man den senast sökta terminalen/numret? 3. Hur gör man terminalen till en personsökare? 4. Hur läser man larmtexten? - Återgår efter läst text? Slide 71

72 Slide 72

73 Tack
