INSTALLATIONS- OCH DRIFTHANDBOK. Daikin Configurator v2.*.*

Transkript

1 INSTALLATIONS- OCH DRIFTHANDBOK

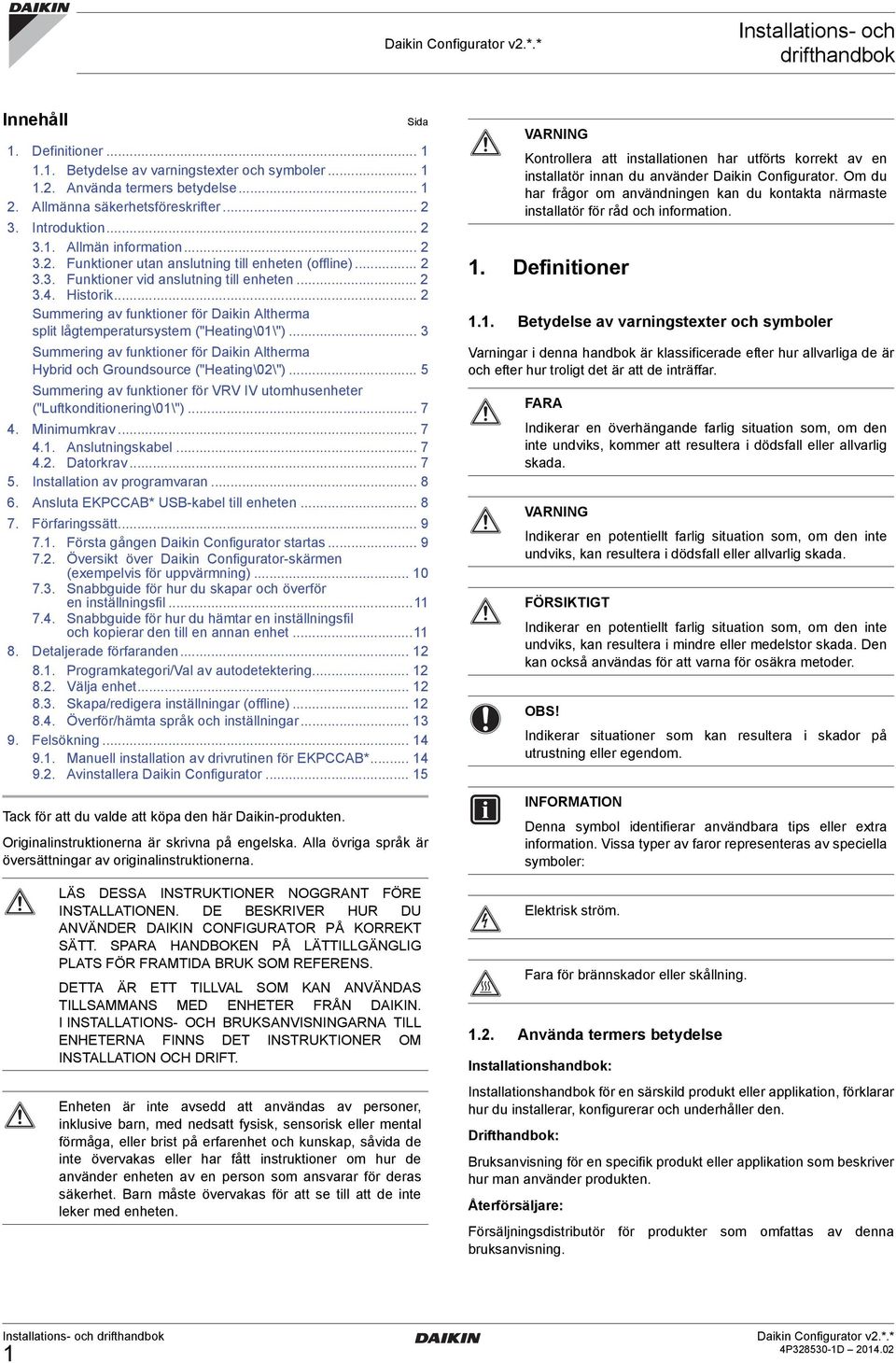

2 Installations- och drifthandbok Innehåll 1. Definitioner Betydelse av varningstexter och symboler Använda termers betydelse Allmänna säkerhetsföreskrifter Introduktion Allmän information Funktioner utan anslutning till enheten (offline) Funktioner vid anslutning till enheten Historik... 2 Summering av funktioner för Daikin Altherma split lågtemperatursystem ("Heating\01\")... 3 Summering av funktioner för Daikin Altherma Hybrid och Groundsource ("Heating\02\")... 5 Summering av funktioner för VRV IV utomhusenheter ("Luftkonditionering\01\") Minimumkrav Anslutningskabel Datorkrav Installation av programvaran Ansluta EKPCCAB* USB-kabel till enheten Förfaringssätt Första gången Daikin Configurator startas Översikt över Daikin Configurator-skärmen (exempelvis för uppvärmning) Snabbguide för hur du skapar och överför en inställningsfil Snabbguide för hur du hämtar en inställningsfil och kopierar den till en annan enhet Detaljerade förfaranden Programkategori/Val av autodetektering Välja enhet Skapa/redigera inställningar (offline) Överför/hämta språk och inställningar Felsökning Manuell installation av drivrutinen för EKPCCAB* Avinstallera Daikin Configurator Tack för att du valde att köpa den här Daikin-produkten. Originalinstruktionerna är skrivna på engelska. Alla övriga språk är översättningar av originalinstruktionerna. Sida LÄS DESSA INSTRUKTIONER NOGGRANT FÖRE INSTALLATIONEN. DE BESKRIVER HUR DU ANVÄNDER DAIKIN CONFIGURATOR PÅ KORREKT SÄTT. SPARA HANDBOKEN PÅ LÄTTILLGÄNGLIG PLATS FÖR FRAMTIDA BRUK SOM REFERENS. DETTA ÄR ETT TILLVAL SOM KAN ANVÄNDAS TILLSAMMANS MED ENHETER FRÅN DAIKIN. I INSTALLATIONS- OCH BRUKSANVISNINGARNA TILL ENHETERNA FINNS DET INSTRUKTIONER OM INSTALLATION OCH DRIFT. Enheten är inte avsedd att användas av personer, inklusive barn, med nedsatt fysisk, sensorisk eller mental förmåga, eller brist på erfarenhet och kunskap, såvida de inte övervakas eller har fått instruktioner om hur de använder enheten av en person som ansvarar för deras säkerhet. Barn måste övervakas för att se till att de inte leker med enheten. VARNING Kontrollera att installationen har utförts korrekt av en installatör innan du använder Daikin Configurator. Om du har frågor om användningen kan du kontakta närmaste installatör för råd och information. 1. Definitioner 1.1. Betydelse av varningstexter och symboler Varningar i denna handbok är klassificerade efter hur allvarliga de är och efter hur troligt det är att de inträffar. FARA Indikerar en överhängande farlig situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig skada. VARNING Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i dödsfall eller allvarlig skada. FÖRSIKTIGT Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i mindre eller medelstor skada. Den kan också användas för att varna för osäkra metoder. OBS! Indikerar situationer som kan resultera i skador på utrustning eller egendom. Denna symbol identifierar användbara tips eller extra information. Vissa typer av faror representeras av speciella symboler: Elektrisk ström. Fara för brännskador eller skållning Använda termers betydelse Installationshandbok: Installationshandbok för en särskild produkt eller applikation, förklarar hur du installerar, konfigurerar och underhåller den. Drifthandbok: Bruksanvisning för en specifik produkt eller applikation som beskriver hur man använder produkten. Återförsäljare: Försäljningsdistributör för produkter som omfattas av denna bruksanvisning. 1

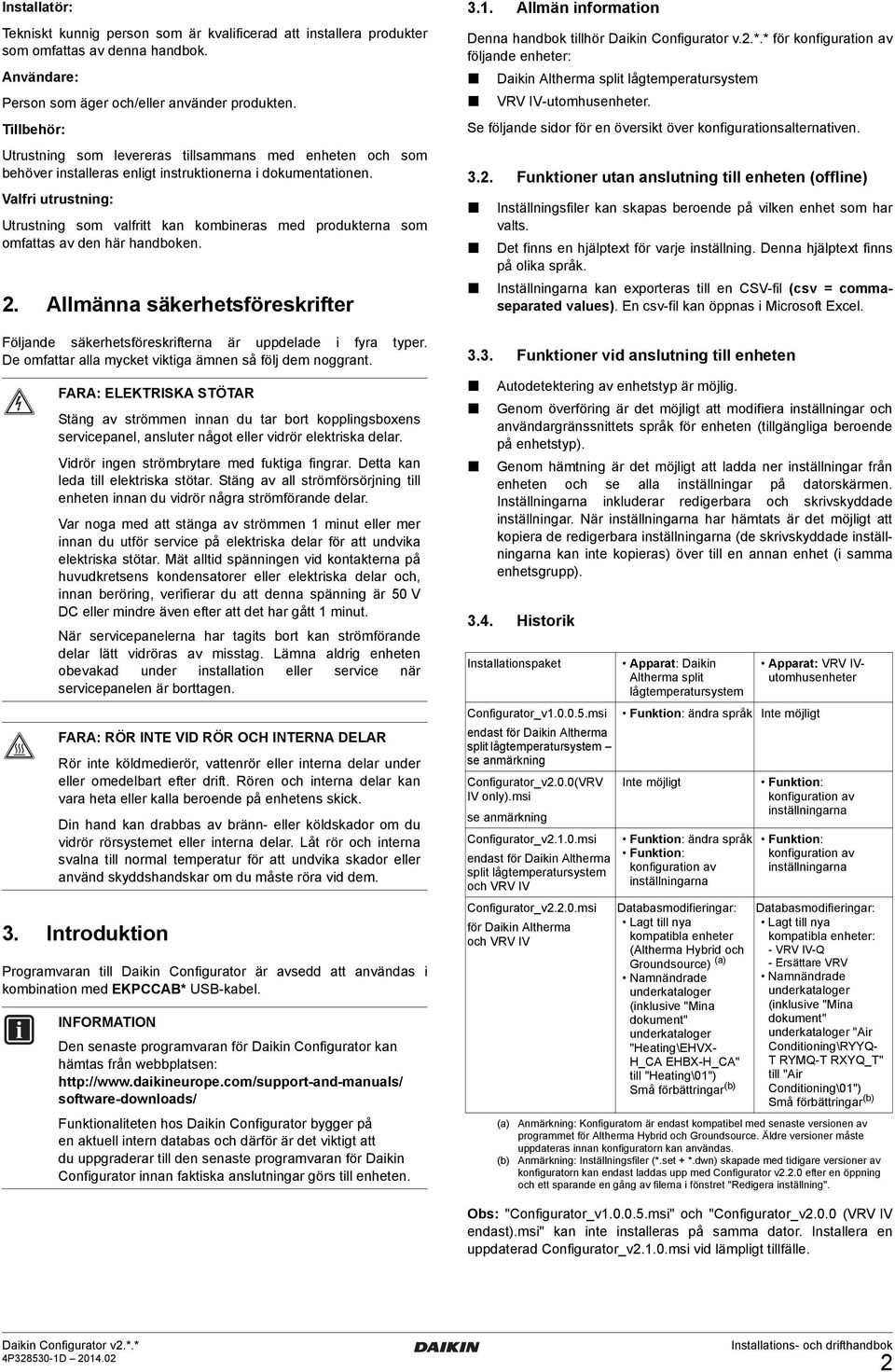

3 Installatör: Tekniskt kunnig person som är kvalificerad att installera produkter som omfattas av denna handbok. Användare: Person som äger och/eller använder produkten. Tillbehör: Utrustning som levereras tillsammans med enheten och som behöver installeras enligt instruktionerna i dokumentationen. Valfri utrustning: Utrustning som valfritt kan kombineras med produkterna som omfattas av den här handboken. 2. Allmänna säkerhetsföreskrifter Följande säkerhetsföreskrifterna är uppdelade i fyra typer. De omfattar alla mycket viktiga ämnen så följ dem noggrant. FARA: ELEKTRISKA STÖTAR Stäng av strömmen innan du tar bort kopplingsboxens servicepanel, ansluter något eller vidrör elektriska delar. Vidrör ingen strömbrytare med fuktiga fingrar. Detta kan leda till elektriska stötar. Stäng av all strömförsörjning till enheten innan du vidrör några strömförande delar. Var noga med att stänga av strömmen 1 minut eller mer innan du utför service på elektriska delar för att undvika elektriska stötar. Mät alltid spänningen vid kontakterna på huvudkretsens kondensatorer eller elektriska delar och, innan beröring, verifierar du att denna spänning är 50 V DC eller mindre även efter att det har gått 1 minut. När servicepanelerna har tagits bort kan strömförande delar lätt vidröras av misstag. Lämna aldrig enheten obevakad under installation eller service när servicepanelen är borttagen. FARA: RÖR INTE VID RÖR OCH INTERNA DELAR Rör inte köldmedierör, vattenrör eller interna delar under eller omedelbart efter drift. Rören och interna delar kan vara heta eller kalla beroende på enhetens skick. Din hand kan drabbas av bränn- eller köldskador om du vidrör rörsystemet eller interna delar. Låt rör och interna svalna till normal temperatur för att undvika skador eller använd skyddshandskar om du måste röra vid dem. 3. Introduktion Programvaran till Daikin Configurator är avsedd att användas i kombination med EKPCCAB* USB-kabel. Den senaste programvaran för Daikin Configurator kan hämtas från webbplatsen: software-downloads/ Funktionaliteten hos Daikin Configurator bygger på en aktuell intern databas och därför är det viktigt att du uppgraderar till den senaste programvaran för Daikin Configurator innan faktiska anslutningar görs till enheten Allmän information Denna handbok tillhör Daikin Configurator v.2.*.* för konfiguration av följande enheter: Daikin Altherma split lågtemperatursystem VRV IV-utomhusenheter. Se följande sidor för en översikt över konfigurationsalternativen Funktioner utan anslutning till enheten (offline) Inställningsfiler kan skapas beroende på vilken enhet som har valts. Det finns en hjälptext för varje inställning. Denna hjälptext finns på olika språk. Inställningarna kan exporteras till en CSV-fil (csv = commaseparated values). En csv-fil kan öppnas i Microsoft Excel Funktioner vid anslutning till enheten Autodetektering av enhetstyp är möjlig. Genom överföring är det möjligt att modifiera inställningar och användargränssnittets språk för enheten (tillgängliga beroende på enhetstyp). Genom hämtning är det möjligt att ladda ner inställningar från enheten och se alla inställningar på datorskärmen. Inställningarna inkluderar redigerbara och skrivskyddade inställningar. När inställningarna har hämtats är det möjligt att kopiera de redigerbara inställningarna (de skrivskyddade inställningarna kan inte kopieras) över till en annan enhet (i samma enhetsgrupp) Historik Installationspaket Apparat: Daikin Altherma split Apparat: VRV IVutomhusenheter lågtemperatursystem Configurator_v msi Funktion: ändra språk Inte möjligt endast för Daikin Altherma split lågtemperatursystem se anmärkning Configurator_v2.0.0(VRV IV only).msi se anmärkning Configurator_v2.1.0.msi endast för Daikin Altherma split lågtemperatursystem och VRV IV Configurator_v2.2.0.msi för Daikin Altherma och VRV IV (a) (b) Inte möjligt Funktion: ändra språk Funktion: konfiguration av inställningarna Databasmodifieringar: Lagt till nya kompatibla enheter (Altherma Hybrid och Groundsource) (a) Namnändrade underkataloger (inklusive "Mina dokument" underkataloger "Heating\EHVX- H_CA EHBX-H_CA" till "Heating\01") Små förbättringar (b) Funktion: konfiguration av inställningarna Funktion: konfiguration av inställningarna Databasmodifieringar: Lagt till nya kompatibla enheter: -VRVIV-Q - Ersättare VRV Namnändrade underkataloger (inklusive "Mina dokument" underkataloger "Air Conditioning\RYYQ- TRYMQ-TRXYQ_T" till "Air Conditioning\01") Små förbättringar (b) Anmärkning: Konfiguratorn är endast kompatibel med senaste versionen av programmet för Altherma Hybrid och Groundsource. Äldre versioner måste uppdateras innan konfiguratorn kan användas. Anmärkning: Inställningsfiler (*.set + *.dwn) skapade med tidigare versioner av konfiguratorn kan endast laddas upp med Configurator v2.2.0 efter en öppning och ett sparande en gång av filerna i fönstret "Redigera inställning". Obs: "Configurator_v msi" och "Configurator_v2.0.0 (VRV IV endast).msi" kan inte installeras på samma dator. Installera en uppdaterad Configurator_v2.1.0.msi vid lämpligt tillfälle. 2

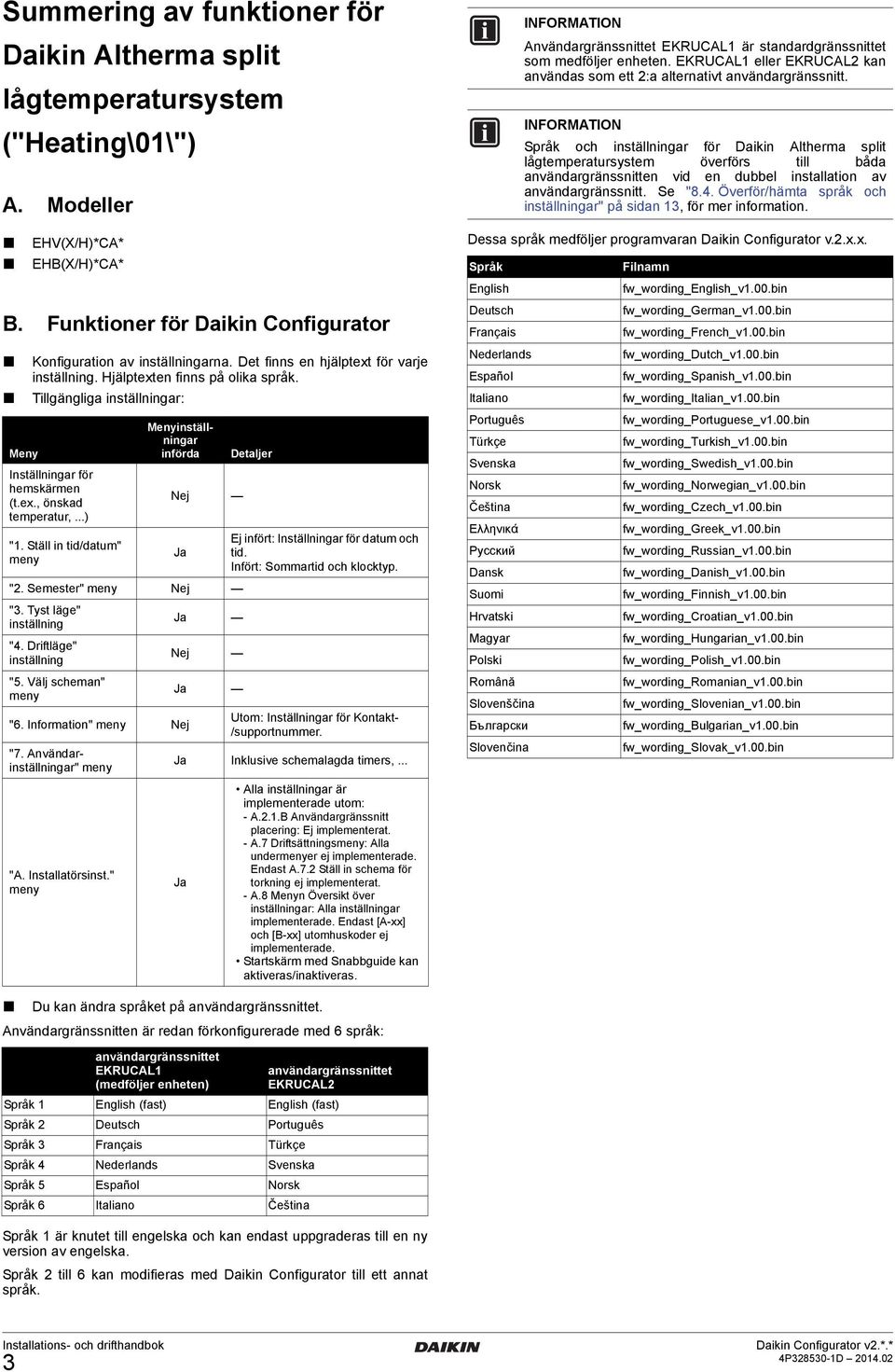

4 Summering av funktioner för Daikin Altherma split lågtemperatursystem ("Heating\01\") A. Modeller EHV(X/H)*CA* EHB(X/H)*CA* B. Funktioner för Daikin Configurator Konfiguration av inställningarna. Det finns en hjälptext för varje inställning. Hjälptexten finns på olika språk. Tillgängliga inställningar: Meny Inställningar för hemskärmen (t.ex., önskad temperatur,...) "1. Ställ in tid/datum" meny Menyinställningar införda Nej Ja "2. Semester" meny Nej "3. Tyst läge" inställning Ja "4. Driftläge" inställning Nej "5. Välj scheman" meny Ja "6. Information" meny Nej "7. Användarinställningar" meny "A. Installatörsinst." meny Detaljer Ej infört: Inställningar för datum och tid. Infört: Sommartid och klocktyp. Utom: Inställningar för Kontakt- /supportnummer. Ja Inklusive schemalagda timers,... Ja Alla inställningar är implementerade utom: - A.2.1.B Användargränssnitt placering: Ej implementerat. - A.7 Driftsättningsmeny: Alla undermenyer ej implementerade. Endast A.7.2 Ställ in schema för torkning ej implementerat. - A.8 Menyn Översikt över inställningar: Alla inställningar implementerade. Endast [A-xx] och [B-xx] utomhuskoder ej implementerade. Startskärm med Snabbguide kan aktiveras/inaktiveras. Användargränssnittet EKRUCAL1 är standardgränssnittet som medföljer enheten. EKRUCAL1 eller EKRUCAL2 kan användas som ett 2:a alternativt användargränssnitt. Språk och inställningar för Daikin Altherma split lågtemperatursystem överförs till båda användargränssnitten vid en dubbel installation av användargränssnitt. Se "8.4. Överför/hämta språk och inställningar" på sidan 13, för mer information. Dessa språk medföljer programvaran Daikin Configurator v.2.x.x. Språk English Deutsch Français Nederlands Español Italiano Português Türkçe Svenska Norsk Čeština Ελληνικά Pyccĸий Dansk Suomi Hrvatski Magyar Polski Română Slovenščina Български Slovenčina Filnamn fw_wording_english_v1.00.bin fw_wording_german_v1.00.bin fw_wording_french_v1.00.bin fw_wording_dutch_v1.00.bin fw_wording_spanish_v1.00.bin fw_wording_italian_v1.00.bin fw_wording_portuguese_v1.00.bin fw_wording_turkish_v1.00.bin fw_wording_swedish_v1.00.bin fw_wording_norwegian_v1.00.bin fw_wording_czech_v1.00.bin fw_wording_greek_v1.00.bin fw_wording_russian_v1.00.bin fw_wording_danish_v1.00.bin fw_wording_finnish_v1.00.bin fw_wording_croatian_v1.00.bin fw_wording_hungarian_v1.00.bin fw_wording_polish_v1.00.bin fw_wording_romanian_v1.00.bin fw_wording_slovenian_v1.00.bin fw_wording_bulgarian_v1.00.bin fw_wording_slovak_v1.00.bin Du kan ändra språket på användargränssnittet. Användargränssnitten är redan förkonfigurerade med 6 språk: användargränssnittet EKRUCAL1 (medföljer enheten) användargränssnittet EKRUCAL2 Språk 1 English (fast) English (fast) Språk 2 Deutsch Português Språk 3 Français Türkçe Språk 4 Nederlands Svenska Språk 5 Español Norsk Språk 6 Italiano Čeština Språk 1 är knutet till engelska och kan endast uppgraderas till en ny version av engelska. Språk 2 till 6 kan modifieras med Daikin Configurator till ett annat språk. 3

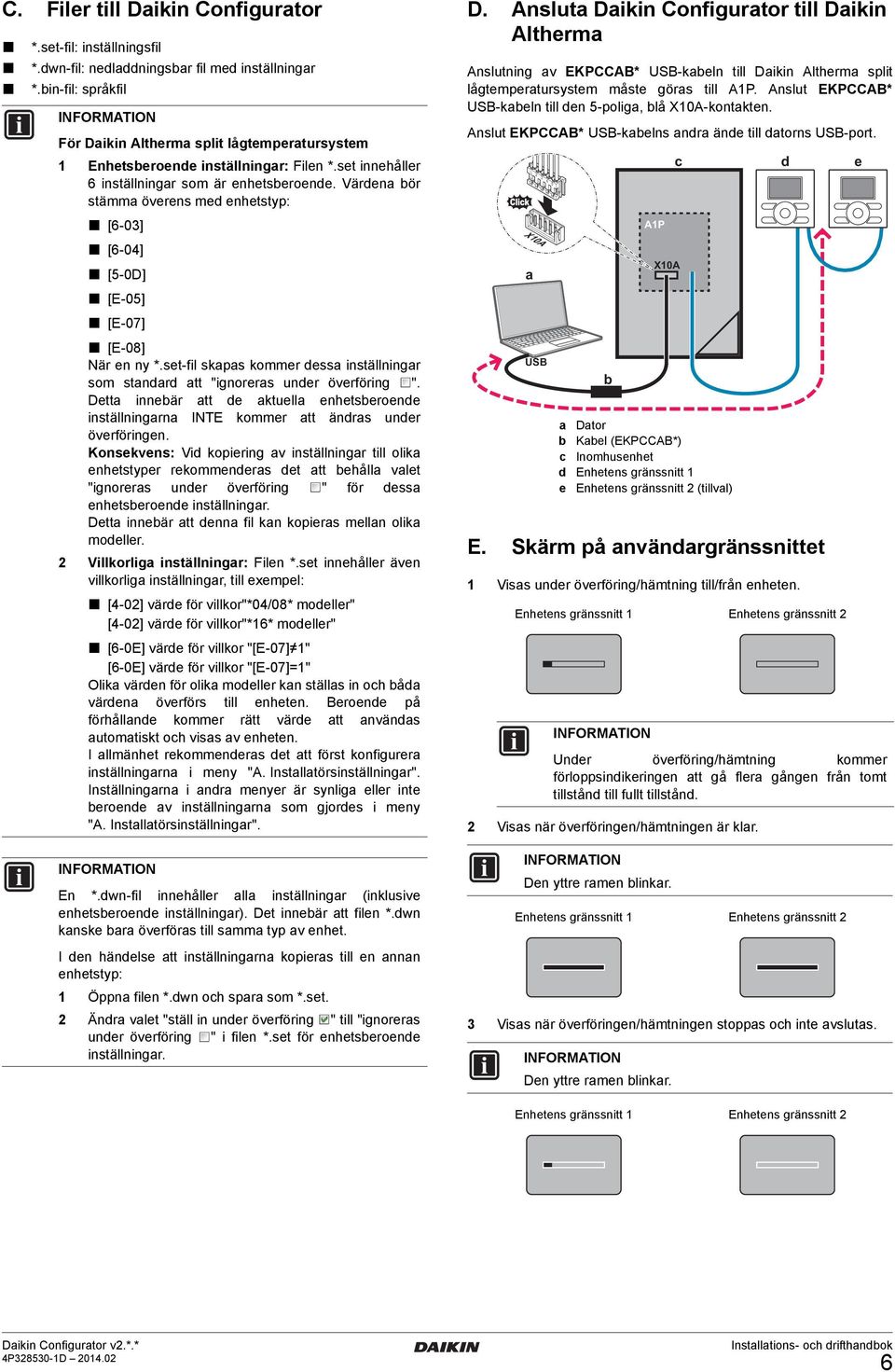

5 C. Filer till Daikin Configurator *.set-fil: inställningsfil *.dwn-fil: nedladdningsbar fil med inställningar *.bin-fil: språkfil För Daikin Altherma split lågtemperatursystem 1 Enhetsberoende inställningar: Filen *.set innehåller 6 inställningar som är enhetsberoende. Värdena bör stämma överens med enhetstyp: [6-03] [6-04] [5-0D] [E-05] [E-07] [E-08] När en ny *.set-fil skapas kommer dessa inställningar som standard att "ignoreras under överföring ". Detta innebär att de aktuella enhetsberoende inställningarna INTE kommer att ändras under överföringen. Konsekvens: Vid kopiering av inställningar till olika enhetstyper rekommenderas det att behålla valet "ignoreras under överföring " för dessa enhetsberoende inställningar. Detta innebär att denna fil kan kopieras mellan olika modeller. 2 Villkorliga inställningar: Filen *.set innehåller även villkorliga inställningar, till exempel: [4-02] värde för villkor"*04/08* modeller" [4-02] värde för villkor"*16* modeller" [6-0E] värde för villkor "[E-07]=0" [6-0E] värde för villkor "[E-07]=1" Olika värden för olika modeller kan ställas in och båda värdena överförs till enheten. Beroende på förhållande kommer rätt värde att användas automatiskt och visas av enheten. I allmänhet rekommenderas det att först konfigurera inställningarna i meny "A. Installatörsinst.". Inställningarna i andra menyer är synliga eller inte beroende av inställningarna som gjordes i meny "A. Installatörsinställningar". En *.dwn-fil innehåller alla inställningar (inklusive enhetsberoende inställningar). Det innebär att filen *.dwn kanske bara överföras till samma typ av enhet. I den händelse att inställningarna kopieras till en annan enhetstyp: 1 Öppna filen *.dwn och spara som *.set. 2 Ändra valet "ställs in under överföring " till "ignoreras under överföring " i filen *.set för enhetsberoende inställningar. D. Ansluta Daikin Configurator till Daikin Altherma split lågtemperatursystem Anslutning av EKPCCAB* USB-kabeln till Daikin Altherma split lågtemperatursystem måste göras till A1P. Anslut EKPCCAB* USB-kabeln till den 5-poliga, blå X10A-kontakten. Anslut EKPCCAB* USB-kabelns andra ände till datorns USB-port. H JST X10A a USB b a Dator b Kabel (EKPCCAB*) c Inomhusenhet d Enhetens gränssnitt 1 e Enhetens gränssnitt 2 (tillval) E. Skärm på användargränssnittet 1 Visas under överföring/hämtning till/från enheten. Enhetens gränssnitt 1 Enhetens gränssnitt 2 A1P X10A Under överföring/hämtning kommer förloppsindikeringen att gå flera gången från tomt tillstånd till fullt tillstånd. 2 Visas när överföringen/hämtningen är klar. Den yttre ramen blinkar. Enhetens gränssnitt 1 Enhetens gränssnitt 2 3 Visas när överföringen/hämtningen stoppas och inte avslutas. Den yttre ramen blinkar. c d e Enhetens gränssnitt 1 Enhetens gränssnitt 2 4

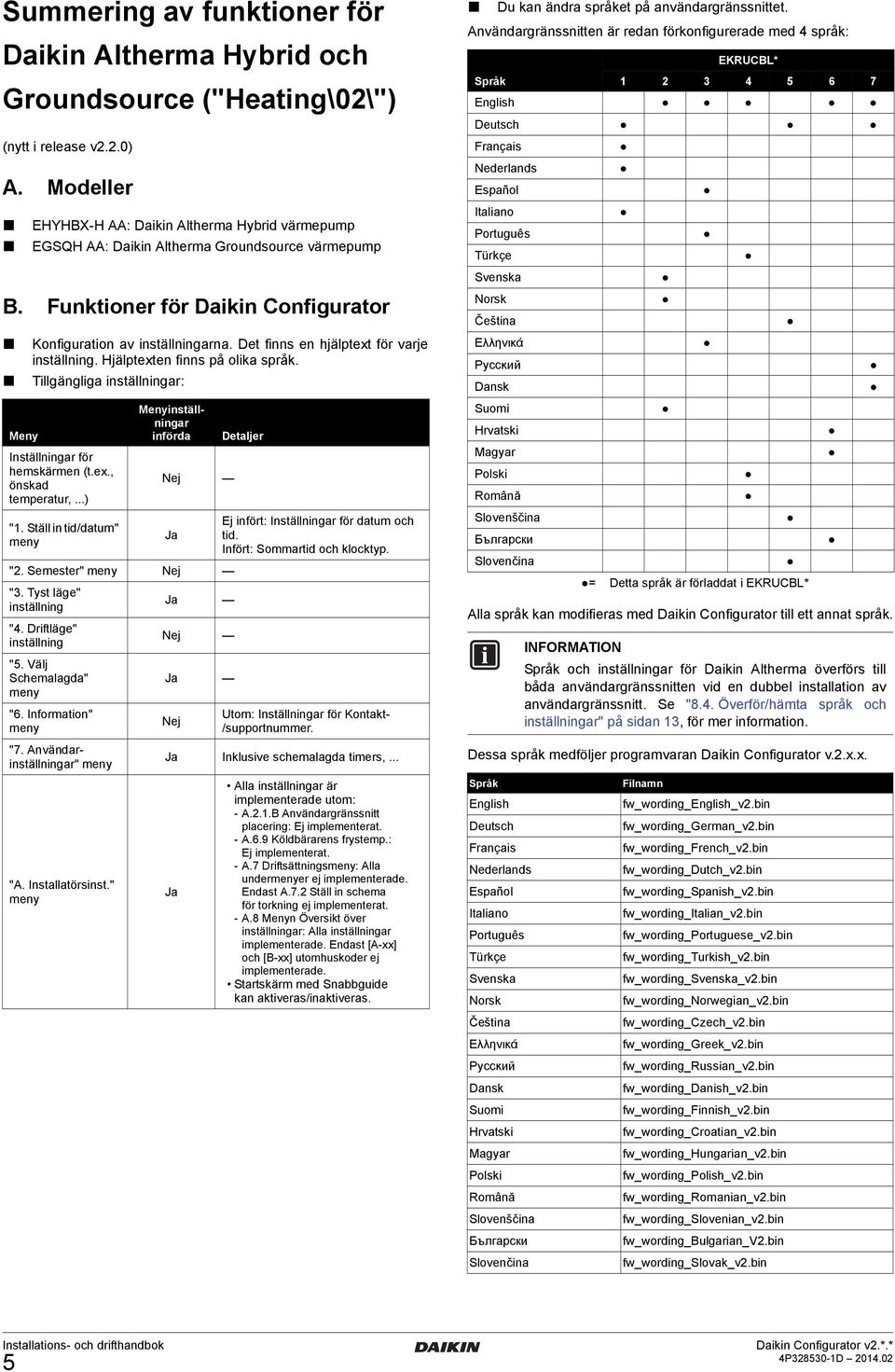

6 Summering av funktioner för Daikin Altherma Hybrid och Groundsource ("Heating\02\") (nytt i release v2.2.0) A. Modeller EHYHBX-H AA: Daikin Altherma Hybrid värmepump EGSQH AA: Daikin Altherma Groundsource värmepump B. Funktioner för Daikin Configurator Konfiguration av inställningarna. Det finns en hjälptext för varje inställning. Hjälptexten finns på olika språk. Tillgängliga inställningar: Meny Inställningar för hemskärmen (t.ex., önskad temperatur,...) "1. Ställ in tid/datum" meny Menyinställningar införda Nej Ja "2. Semester" meny Nej "3. Tyst läge" inställning Ja "4. Driftläge" inställning Nej "5. Välj Schemalagda" meny Ja "6. Information" meny "7. Användarinställningar" meny "A. Installatörsinst." meny Nej Detaljer Ej infört: Inställningar för datum och tid. Infört: Sommartid och klocktyp. Utom: Inställningar för Kontakt- /supportnummer. Ja Inklusive schemalagda timers,... Ja Alla inställningar är implementerade utom: - A.2.1.B Användargränssnitt placering: Ej implementerat. - A.6.9 Köldbärarens frystemp.: Ej implementerat. - A.7 Driftsättningsmeny: Alla undermenyer ej implementerade. Endast A.7.2 Ställ in schema för torkning ej implementerat. - A.8 Menyn Översikt över inställningar: Alla inställningar implementerade. Endast [A-xx] och [B-xx] utomhuskoder ej implementerade. Startskärm med Snabbguide kan aktiveras/inaktiveras. Du kan ändra språket på användargränssnittet. Användargränssnitten är redan förkonfigurerade med 4 språk: EKRUCBL* Språk English Deutsch Français Nederlands Español Italiano Português Türkçe Svenska Norsk Čeština Ελληνικά Pyccĸий Dansk Suomi Hrvatski Magyar Polski Română Slovenščina Български Slovenčina = Detta språk är förladdat i EKRUCBL* Alla språk kan modifieras med Daikin Configurator till ett annat språk. Språk och inställningar för Daikin Altherma överförs till båda användargränssnitten vid en dubbel installation av användargränssnitt. Se "8.4. Överför/hämta språk och inställningar" på sidan 13, för mer information. Dessa språk medföljer programvaran Daikin Configurator v.2.x.x. Språk English Deutsch Français Nederlands Español Italiano Português Türkçe Svenska Norsk Čeština Ελληνικά Pyccĸий Dansk Suomi Hrvatski Magyar Polski Română Slovenščina Български Slovenčina Filnamn fw_wording_english_v2.bin fw_wording_german_v2.bin fw_wording_french_v2.bin fw_wording_dutch_v2.bin fw_wording_spanish_v2.bin fw_wording_italian_v2.bin fw_wording_portuguese_v2.bin fw_wording_turkish_v2.bin fw_wording_svenska_v2.bin fw_wording_norwegian_v2.bin fw_wording_czech_v2.bin fw_wording_greek_v2.bin fw_wording_russian_v2.bin fw_wording_danish_v2.bin fw_wording_finnish_v2.bin fw_wording_croatian_v2.bin fw_wording_hungarian_v2.bin fw_wording_polish_v2.bin fw_wording_romanian_v2.bin fw_wording_slovenian_v2.bin fw_wording_bulgarian_v2.bin fw_wording_slovak_v2.bin 5

7 C. Filer till Daikin Configurator *.set-fil: inställningsfil *.dwn-fil: nedladdningsbar fil med inställningar *.bin-fil: språkfil För Daikin Altherma split lågtemperatursystem 1 Enhetsberoende inställningar: Filen *.set innehåller 6 inställningar som är enhetsberoende. Värdena bör stämma överens med enhetstyp: [6-03] [6-04] [5-0D] [E-05] [E-07] [E-08] När en ny *.set-fil skapas kommer dessa inställningar som standard att "ignoreras under överföring ". Detta innebär att de aktuella enhetsberoende inställningarna INTE kommer att ändras under överföringen. Konsekvens: Vid kopiering av inställningar till olika enhetstyper rekommenderas det att behålla valet "ignoreras under överföring " för dessa enhetsberoende inställningar. Detta innebär att denna fil kan kopieras mellan olika modeller. 2 Villkorliga inställningar: Filen *.set innehåller även villkorliga inställningar, till exempel: [4-02] värde för villkor"*04/08* modeller" [4-02] värde för villkor"*16* modeller" [6-0E] värde för villkor "[E-07] 1" [6-0E] värde för villkor "[E-07]=1" Olika värden för olika modeller kan ställas in och båda värdena överförs till enheten. Beroende på förhållande kommer rätt värde att användas automatiskt och visas av enheten. I allmänhet rekommenderas det att först konfigurera inställningarna i meny "A. Installatörsinställningar". Inställningarna i andra menyer är synliga eller inte beroende av inställningarna som gjordes i meny "A. Installatörsinställningar". En *.dwn-fil innehåller alla inställningar (inklusive enhetsberoende inställningar). Det innebär att filen *.dwn kanske bara överföras till samma typ av enhet. I den händelse att inställningarna kopieras till en annan enhetstyp: 1 Öppna filen *.dwn och spara som *.set. 2 Ändra valet "ställ in under överföring " till "ignoreras under överföring " i filen *.set för enhetsberoende inställningar. D. Ansluta Daikin Configurator till Daikin Altherma Anslutning av EKPCCAB* USB-kabeln till Daikin Altherma split lågtemperatursystem måste göras till A1P. Anslut EKPCCAB* USB-kabeln till den 5-poliga, blå X10A-kontakten. Anslut EKPCCAB* USB-kabelns andra ände till datorns USB-port. H JST X10A a USB b A1P X10A a Dator b Kabel (EKPCCAB*) c Inomhusenhet d Enhetens gränssnitt 1 e Enhetens gränssnitt 2 (tillval) E. Skärm på användargränssnittet 1 Visas under överföring/hämtning till/från enheten. Enhetens gränssnitt 1 Enhetens gränssnitt 2 Under överföring/hämtning kommer förloppsindikeringen att gå flera gången från tomt tillstånd till fullt tillstånd. 2 Visas när överföringen/hämtningen är klar. Den yttre ramen blinkar. Enhetens gränssnitt 1 Enhetens gränssnitt 2 3 Visas när överföringen/hämtningen stoppas och inte avslutas. Den yttre ramen blinkar. c d e Enhetens gränssnitt 1 Enhetens gränssnitt 2 6

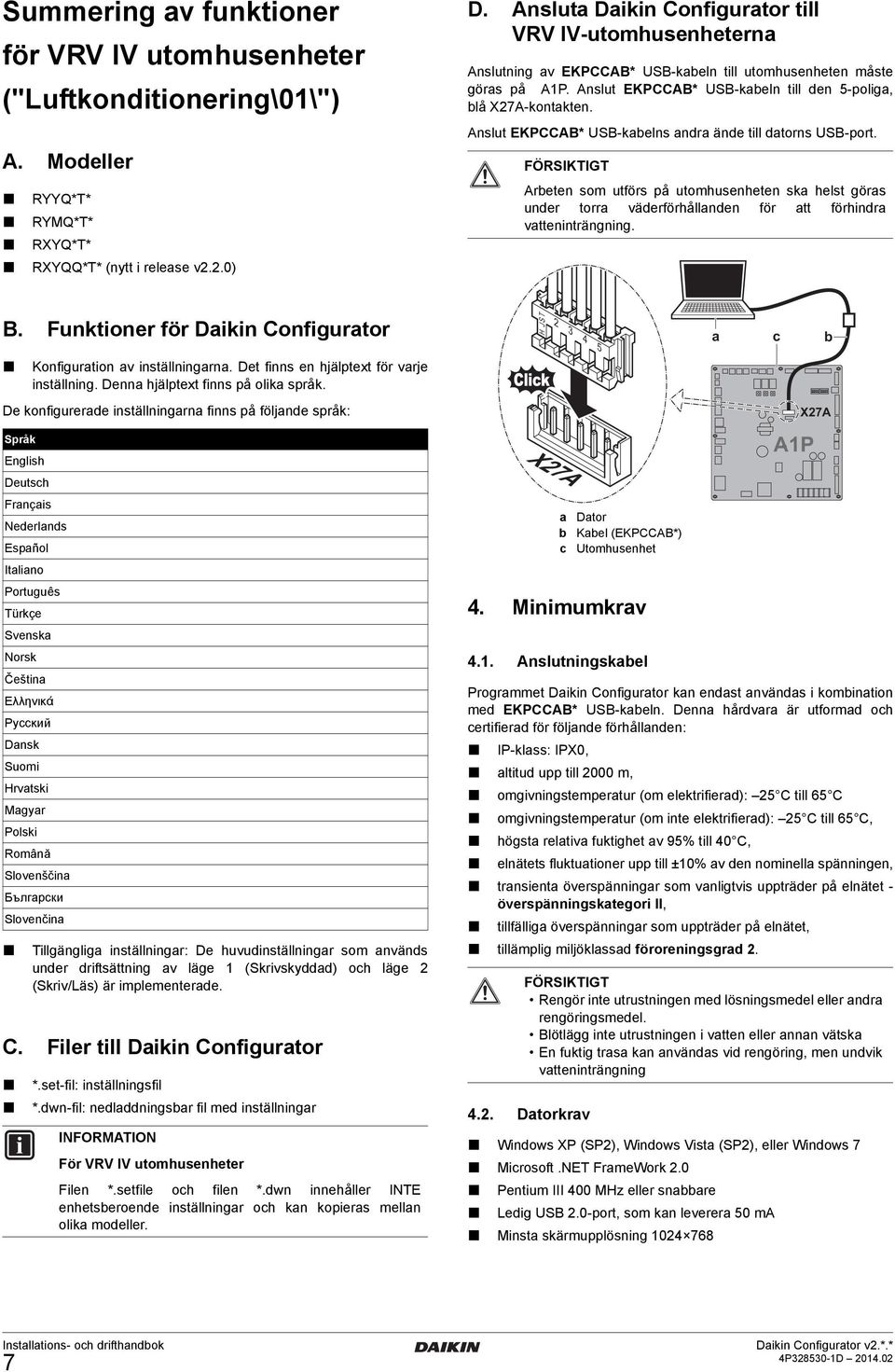

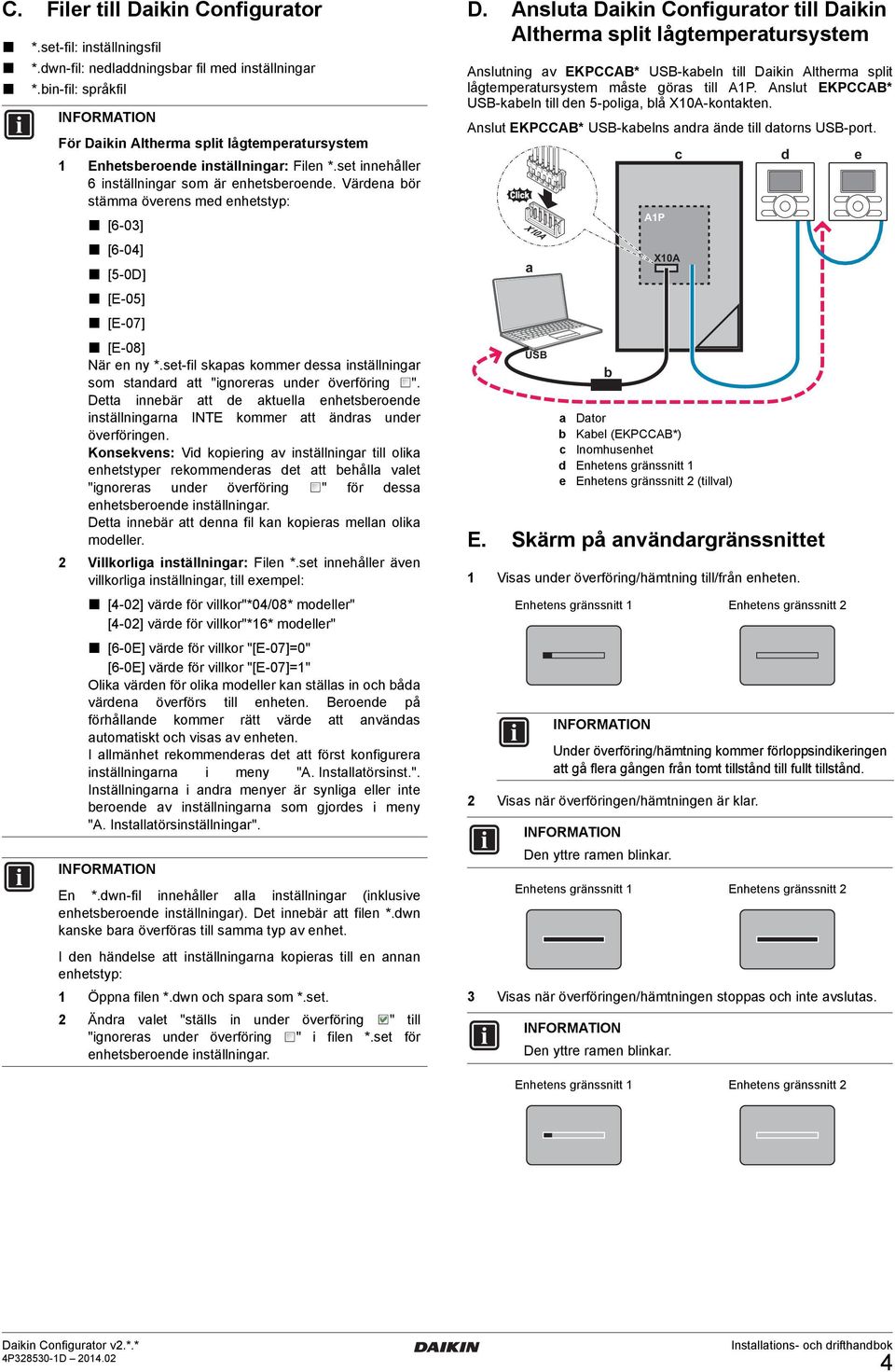

8 Summering av funktioner för VRV IV utomhusenheter ("Luftkonditionering\01\") A. Modeller RYYQ*T* RYMQ*T* RXYQ*T* RXYQQ*T* (nytt i release v2.2.0) D. Ansluta Daikin Configurator till VRV IV-utomhusenheterna Anslutning av EKPCCAB* USB-kabeln till utomhusenheten måste göras på A1P. Anslut EKPCCAB* USB-kabeln till den 5-poliga, blå X27A-kontakten. Anslut EKPCCAB* USB-kabelns andra ände till datorns USB-port. FÖRSIKTIGT Arbeten som utförs på utomhusenheten ska helst göras under torra väderförhållanden för att förhindra vatteninträngning. B. Funktioner för Daikin Configurator H JST a c b Konfiguration av inställningarna. Det finns en hjälptext för varje inställning. Denna hjälptext finns på olika språk. De konfigurerade inställningarna finns på följande språk: Språk English Deutsch Français Nederlands Español Italiano Português Türkçe Svenska Norsk Čeština Ελληνικά Pyccĸий Dansk Suomi Hrvatski Magyar Polski Română Slovenščina Български Slovenčina Tillgängliga inställningar: De huvudinställningar som används under driftsättning av läge 1 (Skrivskyddad) och läge 2 (Skriv/Läs) är implementerade. C. Filer till Daikin Configurator *.set-fil: inställningsfil *.dwn-fil: nedladdningsbar fil med inställningar För VRV IV utomhusenheter Filen *.setfile och filen *.dwn innehåller INTE enhetsberoende inställningar och kan kopieras mellan olika modeller. X27A a Dator b Kabel (EKPCCAB*) c Utomhusenhet 4. Minimumkrav 4.1. Anslutningskabel Programmet Daikin Configurator kan endast användas i kombination med EKPCCAB* USB-kabeln. Denna hårdvara är utformad och certifierad för följande förhållanden: IP-klass: IPX0, altitud upp till 2000 m, omgivningstemperatur (om elektrifierad): 25 C till 65 C omgivningstemperatur (om inte elektrifierad): 25 C till 65 C, högsta relativa fuktighet av 95% till 40 C, elnätets fluktuationer upp till ±10% av den nominella spänningen, transienta överspänningar som vanligtvis uppträder på elnätet - överspänningskategori II, tillfälliga överspänningar som uppträder på elnätet, tillämplig miljöklassad föroreningsgrad 2. FÖRSIKTIGT Rengör inte utrustningen med lösningsmedel eller andra rengöringsmedel. Blötlägg inte utrustningen i vatten eller annan vätska En fuktig trasa kan användas vid rengöring, men undvik vatteninträngning 4.2. Datorkrav X27A A1P Windows XP (SP2), Windows Vista (SP2), eller Windows 7 Microsoft.NET FrameWork 2.0 Pentium III 400 MHz eller snabbare Ledig USB 2.0-port, som kan leverera 50 ma Minsta skärmupplösning

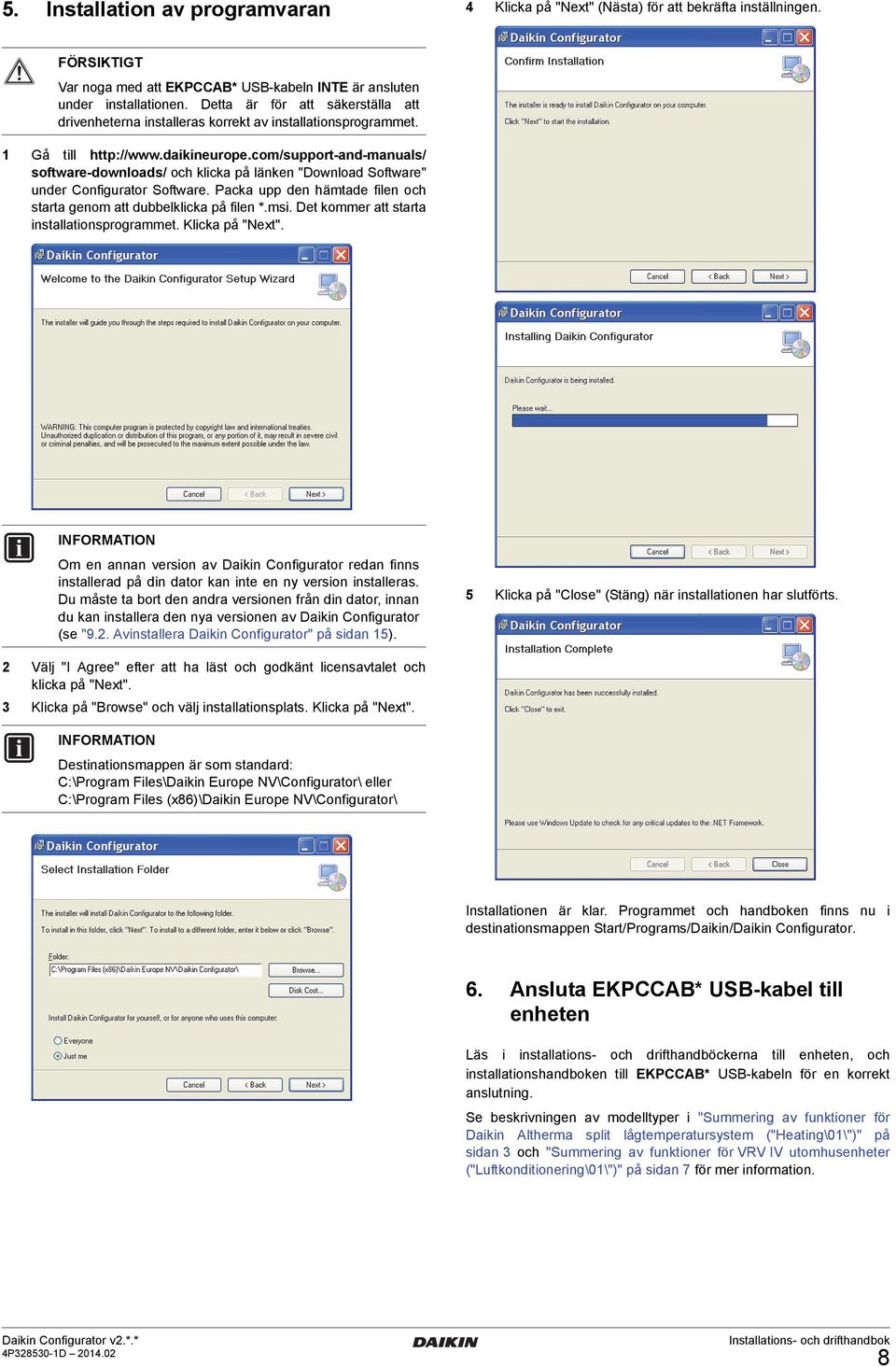

9 5. Installation av programvaran 4 Klicka på "Next" (Nästa) för att bekräfta inställningen. 5 Klicka på "Close" (Stäng) när installationen har slutförts. FÖRSIKTIGT Var noga med att EKPCCAB* USB-kabeln INTE är ansluten under installationen. Detta är för att säkerställa att drivenheterna installeras korrekt av installationsprogrammet. 1 Gå till software-downloads/ och klicka på länken "Download Software" under Configurator Software. Packa upp den hämtade filen och starta genom att dubbelklicka på filen *.msi. Det kommer att starta installationsprogrammet. Klicka på "Next". Om en annan version av Daikin Configurator redan finns installerad på din dator kan inte en ny version installeras. Du måste ta bort den andra versionen från din dator, innan du kan installera den nya versionen av Daikin Configurator (se "9.2. Avinstallera Daikin Configurator" på sidan 15). 2 Välj "I Agree" efter att ha läst och godkänt licensavtalet och klicka på "Next". 3 Klicka på "Browse" och välj installationsplats. Klicka på "Next". Destinationsmappen är som standard: C:\Program Files\Daikin Europe NV\Configurator\ eller C:\Program Files (x86)\daikin Europe NV\Configurator\ Installationen är klar. Programmet och handboken finns nu i destinationsmappen Start/Programs/Daikin/Daikin Configurator. 6. Ansluta EKPCCAB* USB-kabel till enheten Läs i installations- och drifthandböckerna till enheten, och installationshandboken till EKPCCAB* USB-kabeln för en korrekt anslutning. Se beskrivningen av modelltyper i "Summering av funktioner för Daikin Altherma split lågtemperatursystem ("Heating\01\")" på sidan 3 och "Summering av funktioner för VRV IV utomhusenheter ("Luftkonditionering\01\")" på sidan 7 för mer information. 8

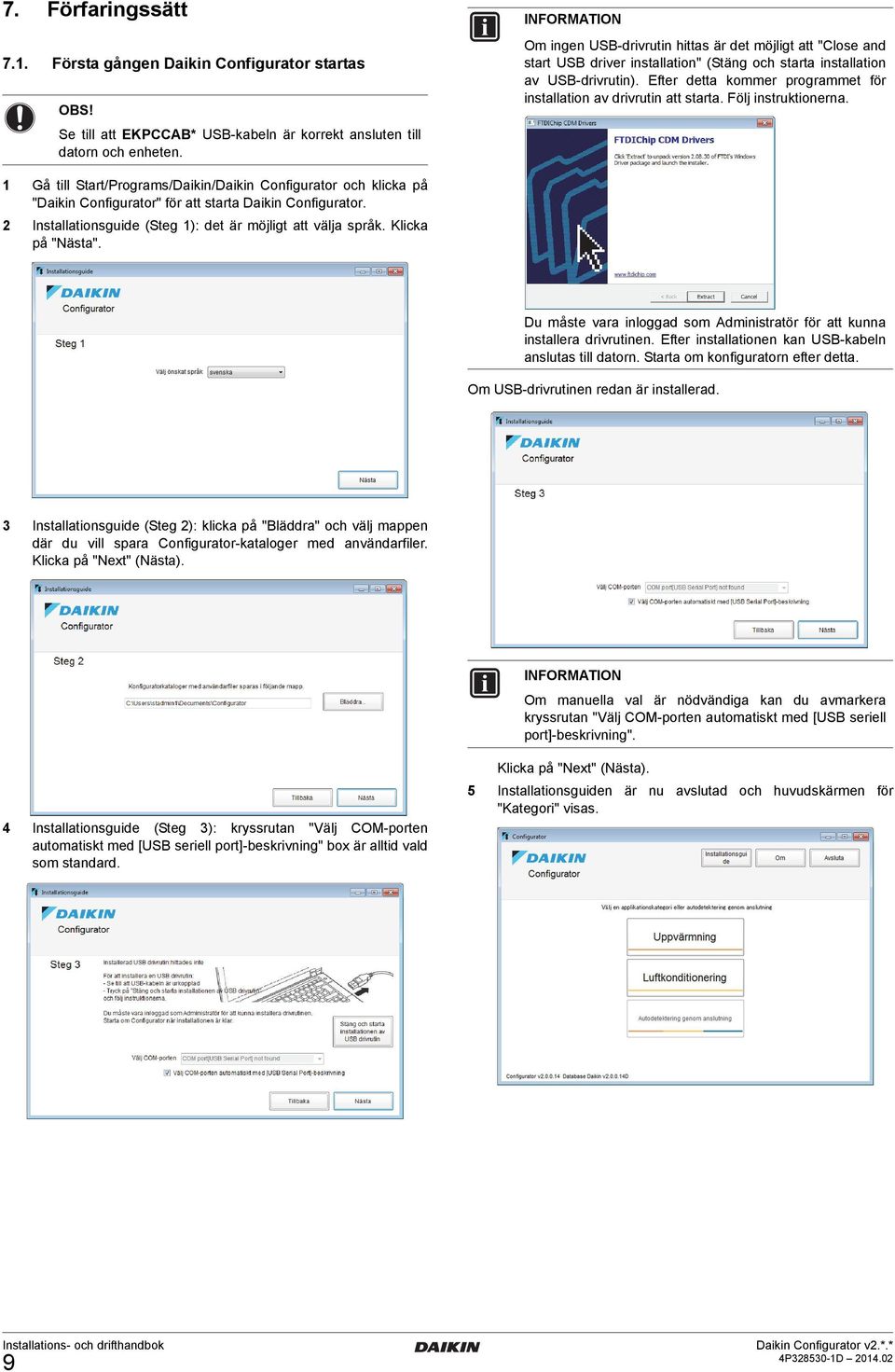

10 7. Förfaringssätt 7.1. Första gången Daikin Configurator startas OBS! Se till att EKPCCAB* USB-kabeln är korrekt ansluten till datorn och enheten. Om ingen USB-drivrutin hittas är det möjligt att "Close and start USB driver installation" (Stäng och starta installation av USB-drivrutin). Efter detta kommer programmet för installation av drivrutin att starta. Följ instruktionerna. 1 Gå till Start/Programs/Daikin/Daikin Configurator och klicka på "Daikin Configurator" för att starta Daikin Configurator. 2 Installationsguide (Steg 1): det är möjligt att välja språk. Klicka på "Nästa". Du måste vara inloggad som Administratör för att kunna installera drivrutinen. Efter installationen kan USB-kabeln anslutas till datorn. Starta om konfiguratorn efter detta. Om USB-drivrutinen redan är installerad. 3 Installationsguide (Steg 2): klicka på "Bläddra" och välj mappen där du vill spara Configurator-kataloger med användarfiler. Klicka på "Next" (Nästa). Om manuella val är nödvändiga kan du avmarkera kryssrutan "Välj COM-porten automatiskt med [USB seriell port]-beskrivning". 4 Installationsguide (Steg 3): kryssrutan "Välj COM-porten automatiskt med [USB seriell port]-beskrivning" box är alltid vald som standard. Klicka på "Next" (Nästa). 5 Installationsguiden är nu avslutad och huvudskärmen för "Kategori" visas. 9

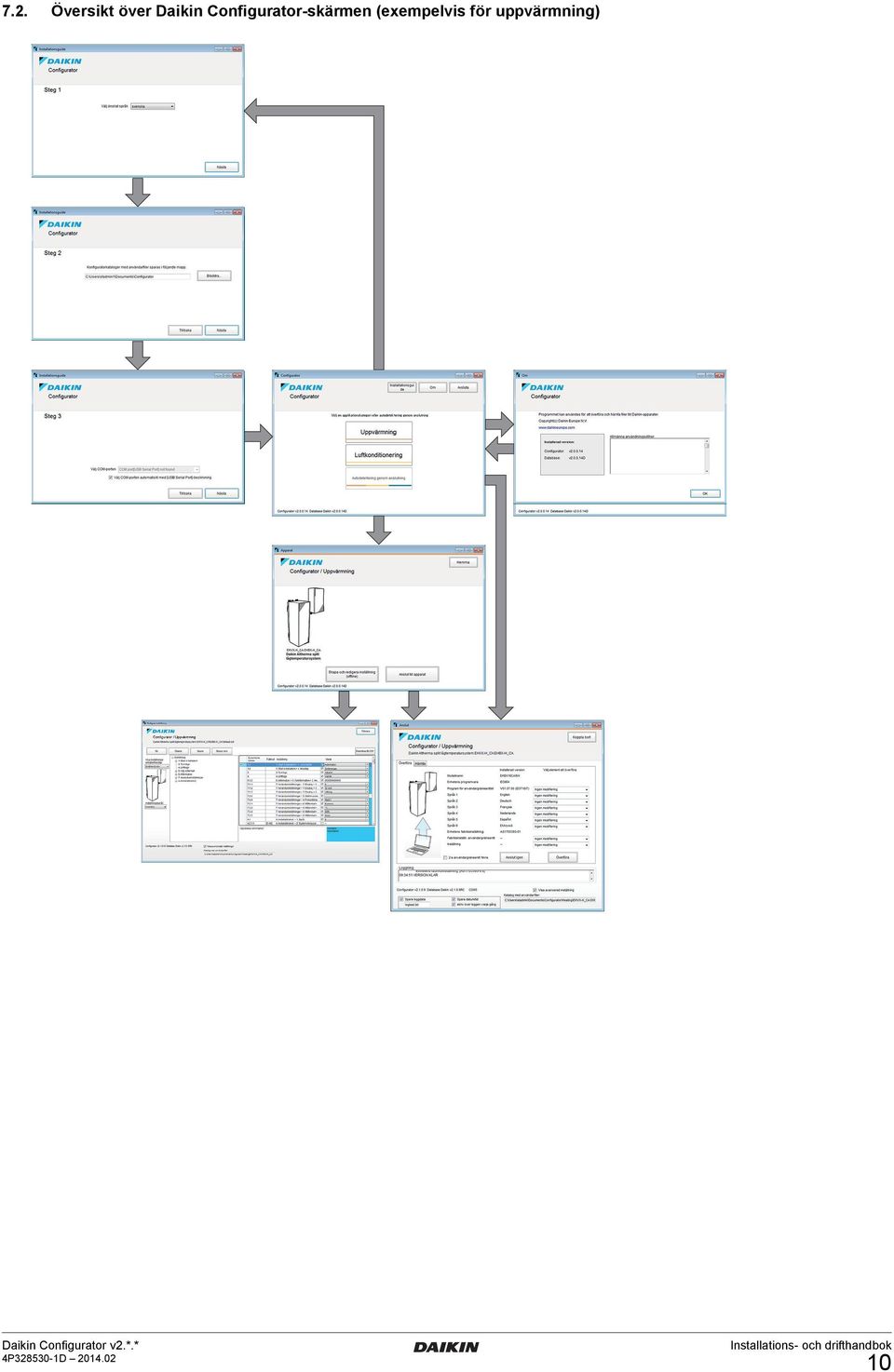

11 7.2. Översikt över Daikin Configurator-skärmen (exempelvis för uppvärmning) 10

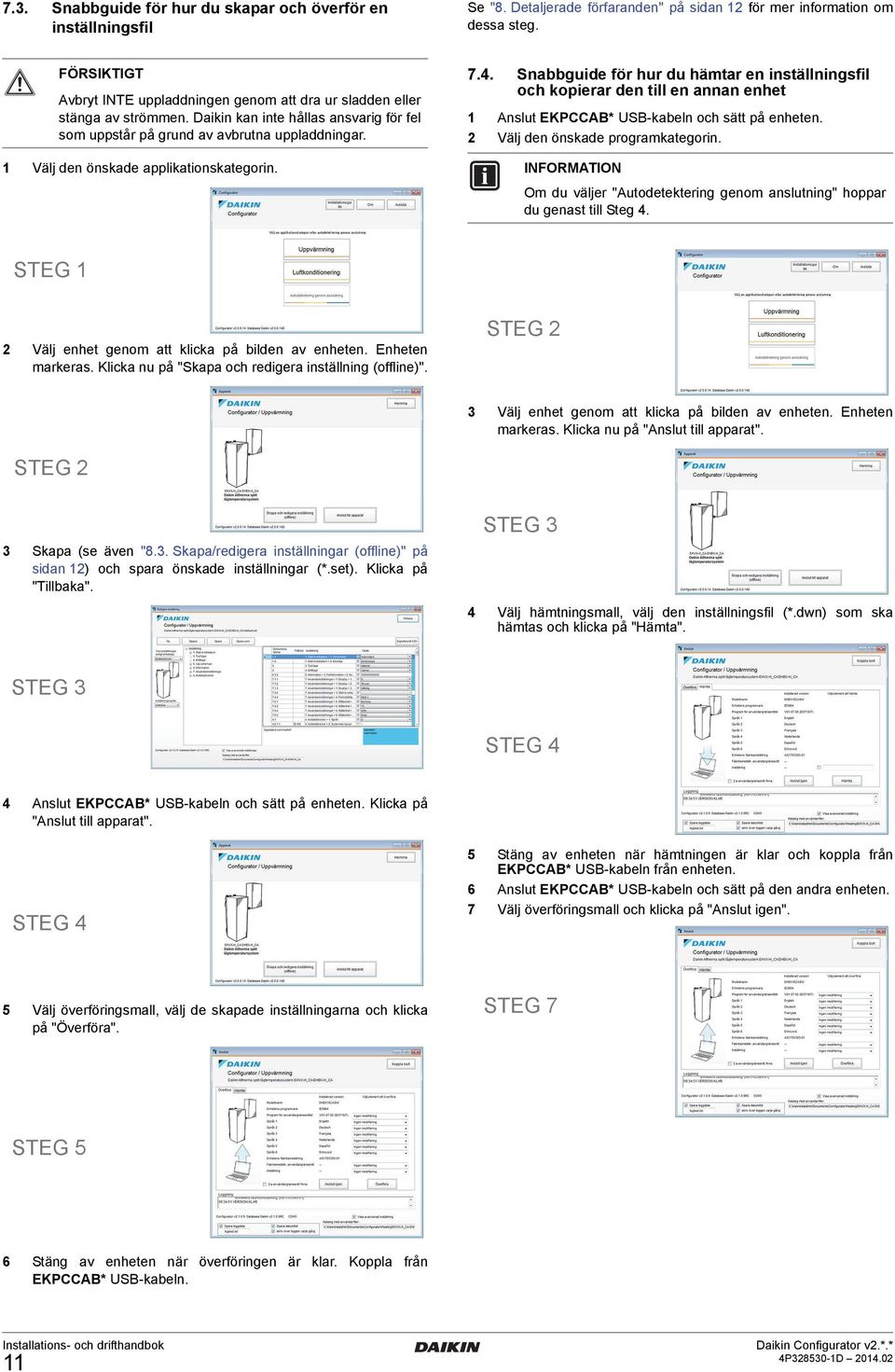

12 7.3. Snabbguide för hur du skapar och överför en inställningsfil Se "8. Detaljerade förfaranden" på sidan 12 för mer information om dessa steg. FÖRSIKTIGT Avbryt INTE uppladdningen genom att dra ur sladden eller stänga av strömmen. Daikin kan inte hållas ansvarig för fel som uppstår på grund av avbrutna uppladdningar. 1 Välj den önskade applikationskategorin Snabbguide för hur du hämtar en inställningsfil och kopierar den till en annan enhet 1 Anslut EKPCCAB* USB-kabeln och sätt på enheten. 2 Välj den önskade programkategorin. Om du väljer "Autodetektering genom anslutning" hoppar du genast till Steg 4. STEG 1 2 Välj enhet genom att klicka på bilden av enheten. Enheten markeras. Klicka nu på "Skapa och redigera inställning (offline)". STEG 2 3 Välj enhet genom att klicka på bilden av enheten. Enheten markeras. Klicka nu på "Anslut till apparat". STEG 2 3 Skapa (se även "8.3. Skapa/redigera inställningar (offline)" på sidan 12) och spara önskade inställningar (*.set). Klicka på "Tillbaka". STEG 3 4 Välj hämtningsmall, välj den inställningsfil (*.dwn) som ska hämtas och klicka på "Hämta". STEG 3 STEG 4 4 Anslut EKPCCAB* USB-kabeln och sätt på enheten. Klicka på "Anslut till apparat". STEG 4 5 Stäng av enheten när hämtningen är klar och koppla från EKPCCAB* USB-kabeln från enheten. 6 Anslut EKPCCAB* USB-kabeln och sätt på den andra enheten. 7 Välj överföringsmall och klicka på "Anslut igen". 5 Välj överföringsmall, välj de skapade inställningarna och klicka på "Överföra". STEG 7 STEG 5 6 Stäng av enheten när överföringen är klar. Koppla från EKPCCAB* USB-kabeln. 11

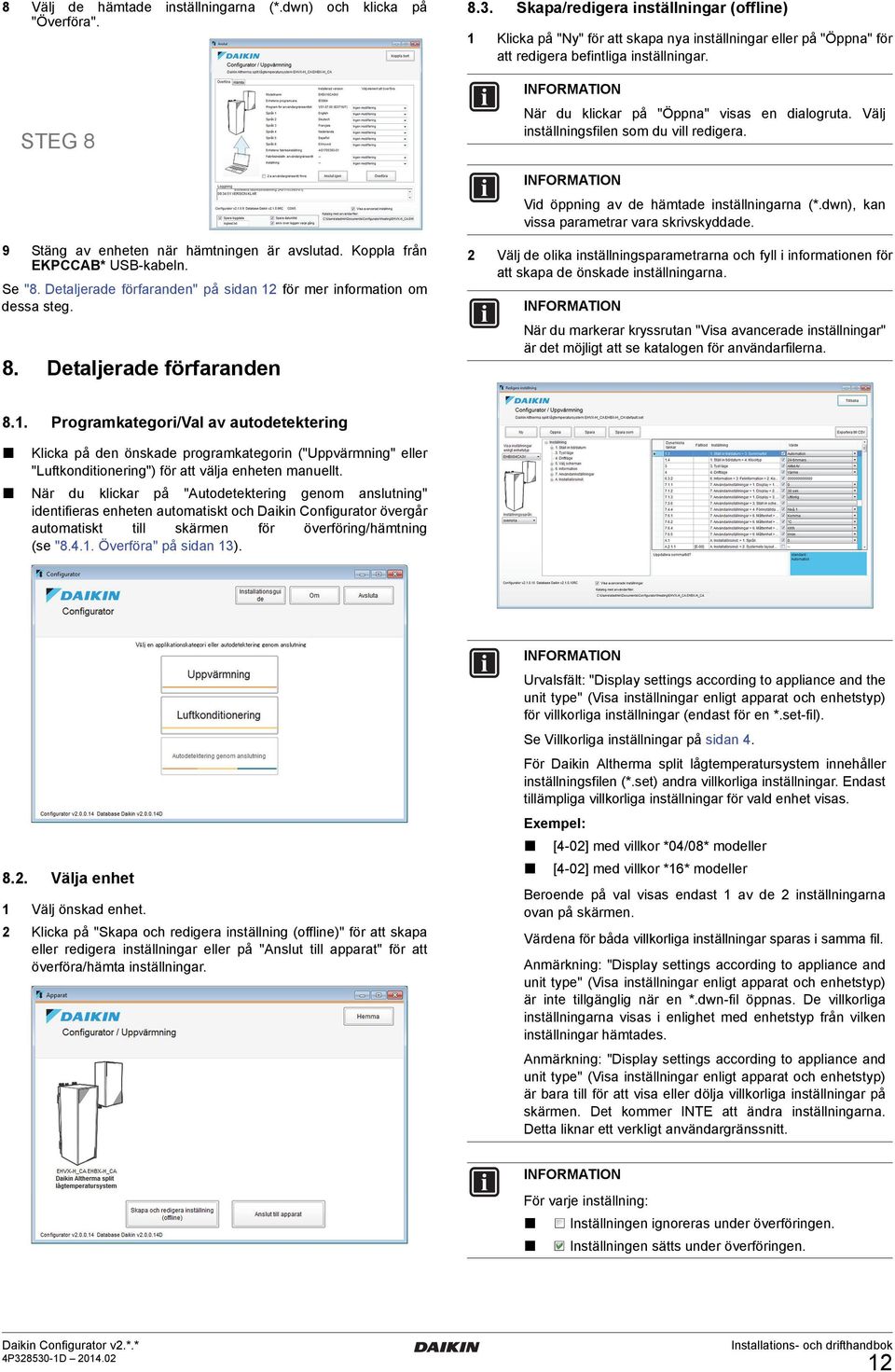

13 8 Välj de hämtade inställningarna (*.dwn) och klicka på "Överföra" Skapa/redigera inställningar (offline) Klicka på "Ny" för att skapa nya inställningar eller på "Öppna" för att redigera befintliga inställningar. När du klickar på "Öppna" visas en dialogruta. Välj inställningsfilen som du vill redigera. STEG 8 Vid öppning av de hämtade inställningarna (*.dwn), kan vissa parametrar vara skrivskyddade. 9 Stäng av enheten när hämtningen är avslutad. Koppla från EKPCCAB* USB-kabeln. Se "8. Detaljerade förfaranden" på sidan 12 för mer information om dessa steg. 2 Välj de olika inställningsparametrarna och fyll i informationen för att skapa de önskade inställningarna. När du markerar kryssrutan "Visa avancerade inställningar" är det möjligt att se katalogen för användarfilerna Detaljerade förfaranden Programkategori/Val av autodetektering Klicka på den önskade programkategorin ("Uppvärmning" eller "Luftkonditionering") för att välja enheten manuellt. När du klickar på "Autodetektering genom anslutning" identifieras enheten automatiskt och Daikin Configurator övergår automatiskt till skärmen för överföring/hämtning (se " Överföra" på sidan 13). Urvalsfält: "Display settings according to appliance and the unit type" (Visa inställningar enligt apparat och enhetstyp) för villkorliga inställningar (endast för en *.set-fil). Se Villkorliga inställningar på sidan 4. För Daikin Altherma split lågtemperatursystem innehåller inställningsfilen (*.set) andra villkorliga inställningar. Endast tillämpliga villkorliga inställningar för vald enhet visas. Exempel: 8.2. Välja enhet 1 Välj önskad enhet. 2 Klicka på "Skapa och redigera inställning (offline)" för att skapa eller redigera inställningar eller på "Anslut till apparat" för att överföra/hämta inställningar. [4-02] med villkor *04/08* modeller [4-02] med villkor *16* modeller Beroende på val visas endast 1 av de 2 inställningarna ovan på skärmen. Värdena för båda villkorliga inställningar sparas i samma fil. Anmärkning: "Display settings according to appliance and unit type" (Visa inställningar enligt apparat och enhetstyp) är inte tillgänglig när en *.dwn-fil öppnas. De villkorliga inställningarna visas i enlighet med enhetstyp från vilken inställningar hämtades. Anmärkning: "Display settings according to appliance and unit type" (Visa inställningar enligt apparat och enhetstyp) är bara till för att visa eller dölja villkorliga inställningar på skärmen. Det kommer INTE att ändra inställningarna. Detta liknar ett verkligt användargränssnitt. För varje inställning: Inställningen ignoreras under överföringen. Inställningen sätts under överföringen. 12

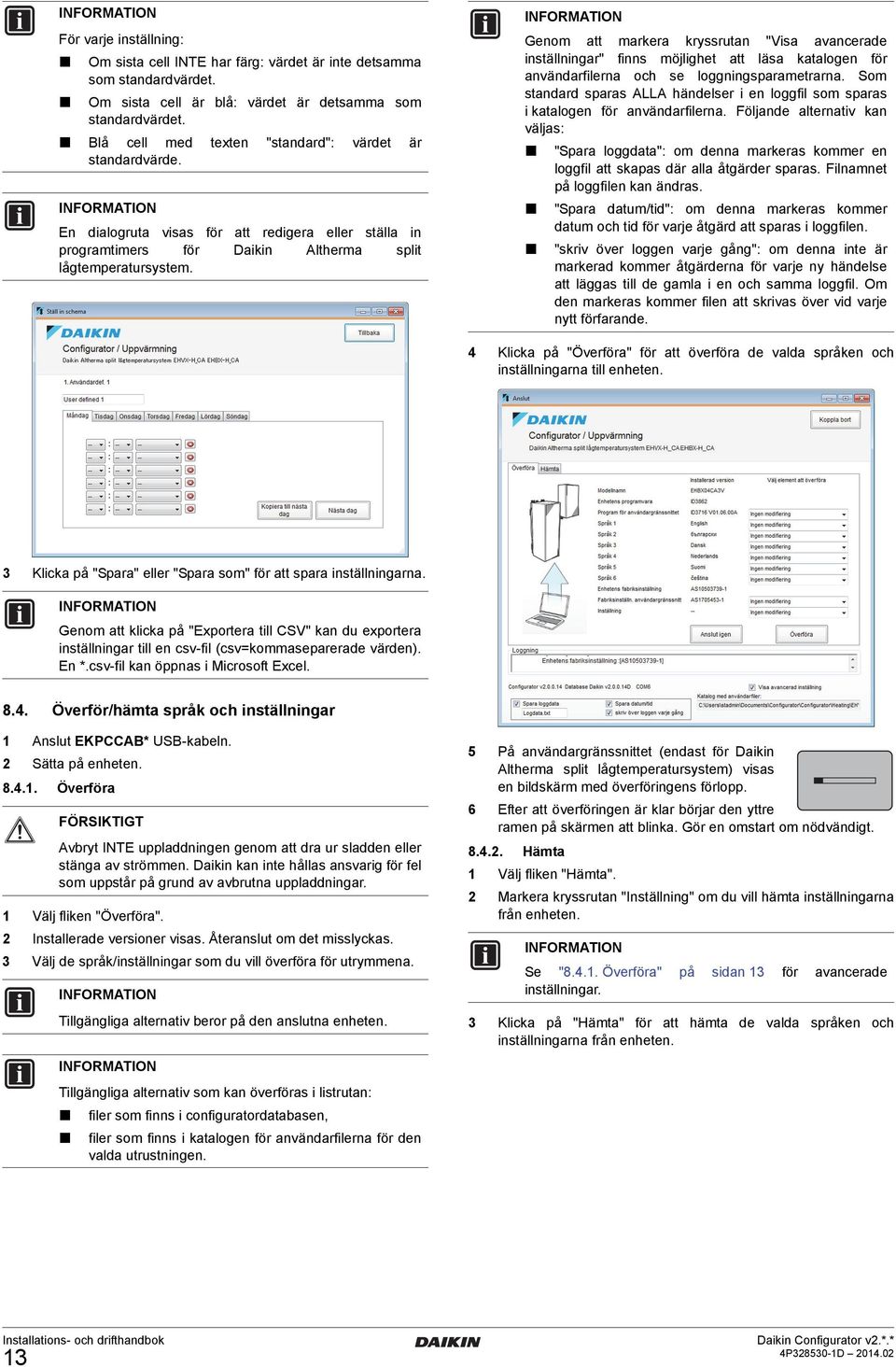

14 3 För varje inställning: Genom att markera kryssrutan "Visa avancerade inställningar" finns möjlighet att läsa katalogen för användarfilerna och se loggningsparametrarna. Som standard sparas ALLA händelser i en loggfil som sparas i katalogen för användarfilerna. Följande alternativ kan väljas: Om sista cell INTE har färg: värdet är inte detsamma som standardvärdet. Om sista cell är blå: värdet är detsamma som standardvärdet. Blå cell med standardvärde. texten "standard": värdet är "Spara loggdata": om denna markeras kommer en loggfil att skapas där alla åtgärder sparas. Filnamnet på loggfilen kan ändras. En dialogruta visas för att redigera eller ställa in programtimers för Daikin Altherma split lågtemperatursystem. "Spara datum/tid": om denna markeras kommer datum och tid för varje åtgärd att sparas i loggfilen. "skriv över loggen varje gång": om denna inte är markerad kommer åtgärderna för varje ny händelse att läggas till de gamla i en och samma loggfil. Om den markeras kommer filen att skrivas över vid varje nytt förfarande. 4 Klicka på "Överföra" för att överföra de valda språken och inställningarna till enheten. 5 På användargränssnittet (endast för Daikin Altherma split lågtemperatursystem) visas en bildskärm med överföringens förlopp. 6 Efter att överföringen är klar börjar den yttre ramen på skärmen att blinka. Gör en omstart om nödvändigt. Klicka på "Spara" eller "Spara som" för att spara inställningarna. Genom att klicka på "Exportera till CSV" kan du exportera inställningar till en csv-fil (csv=kommaseparerade värden). En *.csv-fil kan öppnas i Microsoft Excel Överför/hämta språk och inställningar 1 Anslut EKPCCAB* USB-kabeln. 2 Sätta på enheten Överföra FÖRSIKTIGT Avbryt INTE uppladdningen genom att dra ur sladden eller stänga av strömmen. Daikin kan inte hållas ansvarig för fel som uppstår på grund av avbrutna uppladdningar Välj fliken "Hämta". 2 Markera kryssrutan "Inställning" om du vill hämta inställningarna från enheten. Välj fliken "Överföra". 2 Installerade versioner visas. Återanslut om det misslyckas. 3 Välj de språk/inställningar som du vill överföra för utrymmena. Se " Överföra" inställningar. Tillgängliga alternativ beror på den anslutna enheten. Hämta 1 3 på sidan 13 för avancerade Klicka på "Hämta" för att hämta de valda språken och inställningarna från enheten. Tillgängliga alternativ som kan överföras i listrutan: filer som finns i configuratordatabasen, filer som finns i katalogen för användarfilerna för den valda utrustningen. 13

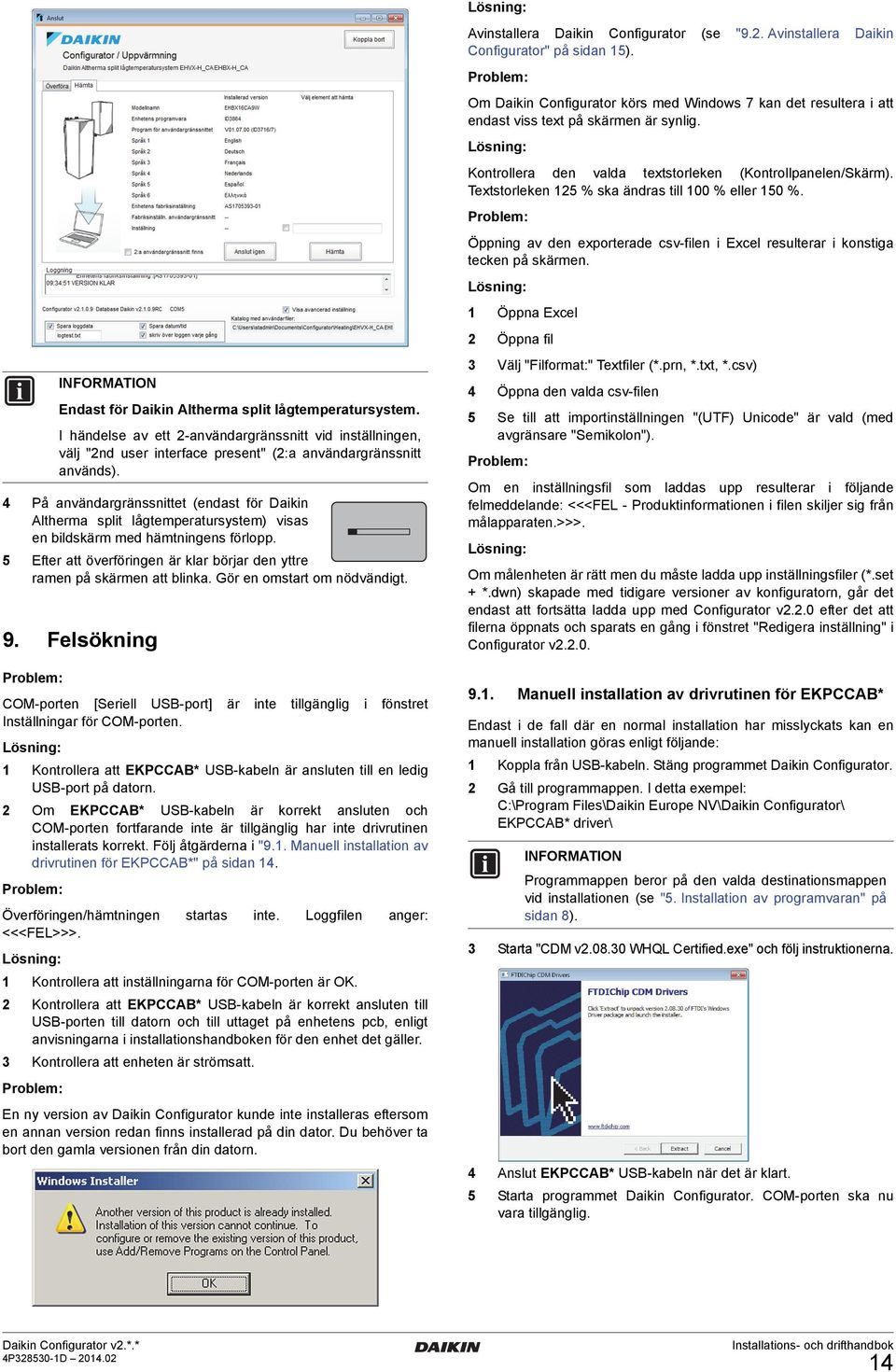

15 Lösning: Avinstallera Daikin Configurator (se "9.2. Avinstallera Daikin Configurator" på sidan 15). Problem: Om Daikin Configurator körs med Windows 7 kan det resultera i att endast viss text på skärmen är synlig. Lösning: Kontrollera den valda textstorleken (Kontrollpanelen/Skärm). Textstorleken 125 % ska ändras till 100 % eller 150 %. Problem: Öppning av den exporterade csv-filen i Excel resulterar i konstiga tecken på skärmen. Lösning: 1 Öppna Excel 2 Öppna fil Endast för Daikin Altherma split lågtemperatursystem. I händelse av ett 2-användargränssnitt vid inställningen, välj "2nd user interface present" (2:a användargränssnitt används). 4 På användargränssnittet (endast för Daikin Altherma split lågtemperatursystem) visas en bildskärm med hämtningens förlopp. 5 Efter att överföringen är klar börjar den yttre ramen på skärmen att blinka. Gör en omstart om nödvändigt. 9. Felsökning Problem: COM-porten [Seriell USB-port] är inte tillgänglig i fönstret Inställningar för COM-porten. Lösning: 1 Kontrollera att EKPCCAB* USB-kabeln är ansluten till en ledig USB-port på datorn. 2 Om EKPCCAB* USB-kabeln är korrekt ansluten och COM-porten fortfarande inte är tillgänglig har inte drivrutinen installerats korrekt. Följ åtgärderna i "9.1. Manuell installation av drivrutinen för EKPCCAB*" på sidan 14. Problem: Överföringen/hämtningen startas inte. Loggfilen anger: <<<FEL>>>. Lösning: 1 Kontrollera att inställningarna för COM-porten är OK. 2 Kontrollera att EKPCCAB* USB-kabeln är korrekt ansluten till USB-porten till datorn och till uttaget på enhetens pcb, enligt anvisningarna i installationshandboken för den enhet det gäller. 3 Kontrollera att enheten är strömsatt. Problem: En ny version av Daikin Configurator kunde inte installeras eftersom en annan version redan finns installerad på din dator. Du behöver ta bort den gamla versionen från din datorn. 3 Välj "Filformat:" Textfiler (*.prn, *.txt, *.csv) 4 Öppna den valda csv-filen 5 Se till att importinställningen "(UTF) Unicode" är vald (med avgränsare "Semikolon"). Problem: Om en inställningsfil som laddas upp resulterar i följande felmeddelande: <<<FEL - Produktinformationen i filen skiljer sig från målapparaten.>>>. Lösning: Om målenheten är rätt men du måste ladda upp inställningsfiler (*.set + *.dwn) skapade med tidigare versioner av konfiguratorn, går det endast att fortsätta ladda upp med Configurator v2.2.0 efter det att filerna öppnats och sparats en gång i fönstret "Redigera inställning" i Configurator v Manuell installation av drivrutinen för EKPCCAB* Endast i de fall där en normal installation har misslyckats kan en manuell installation göras enligt följande: 1 Koppla från USB-kabeln. Stäng programmet Daikin Configurator. 2 Gå till programmappen. I detta exempel: C:\Program Files\Daikin Europe NV\Daikin Configurator\ EKPCCAB* driver\ Programmappen beror på den valda destinationsmappen vid installationen (se "5. Installation av programvaran" på sidan 8). 3 Starta "CDM v WHQL Certified.exe" och följ instruktionerna. 4 Anslut EKPCCAB* USB-kabeln när det är klart. 5 Starta programmet Daikin Configurator. COM-porten ska nu vara tillgänglig. 14

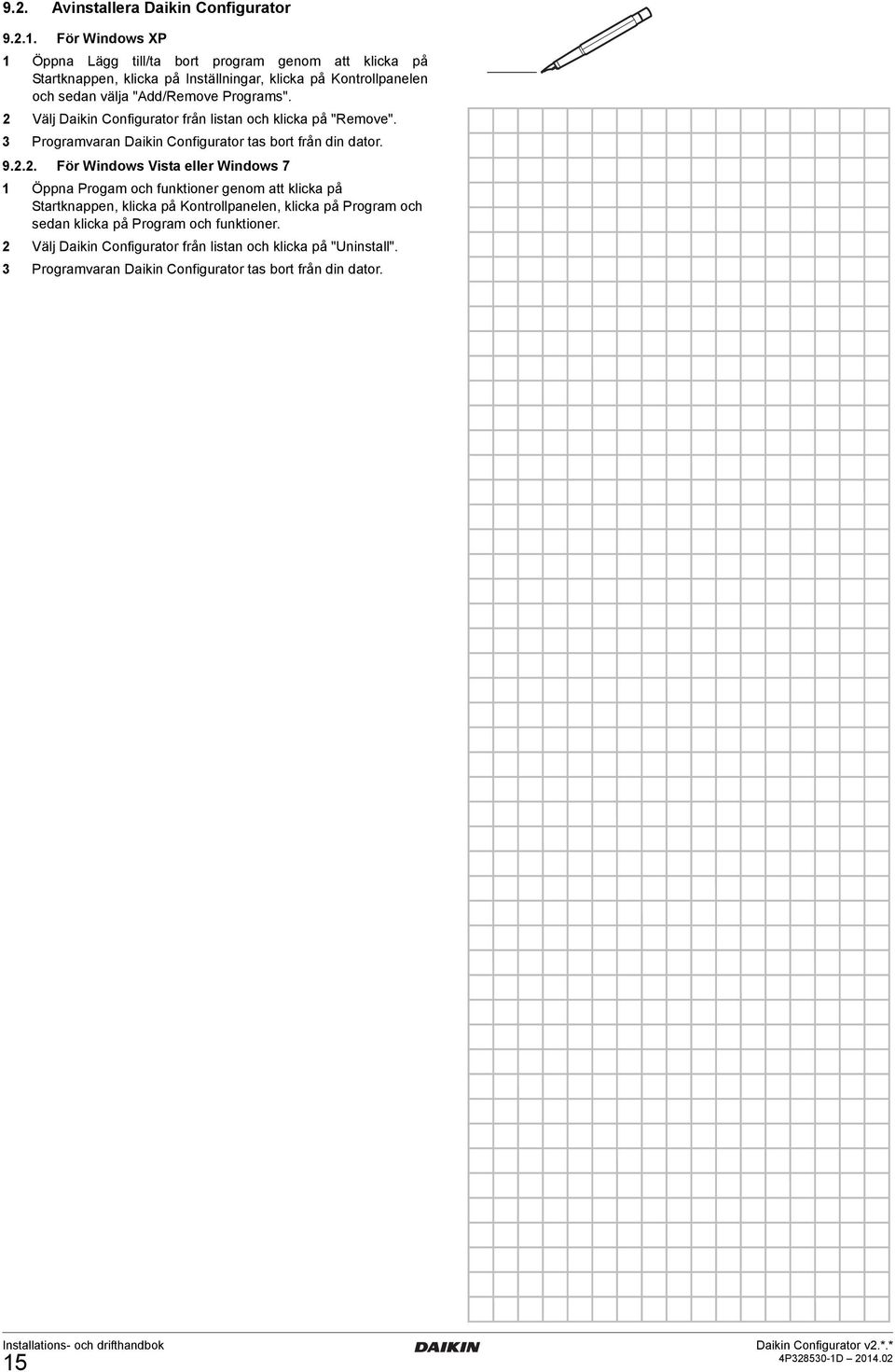

16 9.2. Avinstallera Daikin Configurator För Windows XP 1 Öppna Lägg till/ta bort program genom att klicka på Startknappen, klicka på Inställningar, klicka på Kontrollpanelen och sedan välja "Add/Remove Programs". 2 Välj Daikin Configurator från listan och klicka på "Remove". 3 Programvaran Daikin Configurator tas bort från din dator För Windows Vista eller Windows 7 1 Öppna Progam och funktioner genom att klicka på Startknappen, klicka på Kontrollpanelen, klicka på Program och sedan klicka på Program och funktioner. 2 Välj Daikin Configurator från listan och klicka på "Uninstall". 3 Programvaran Daikin Configurator tas bort från din dator. 15

17

18
