1 Göteborgs Hamn AB Lokaliseringsutredning Inför ansökan om förnyat tillstånd för tippning av muddermassor i inre och yttre vattenområden i Göteborg

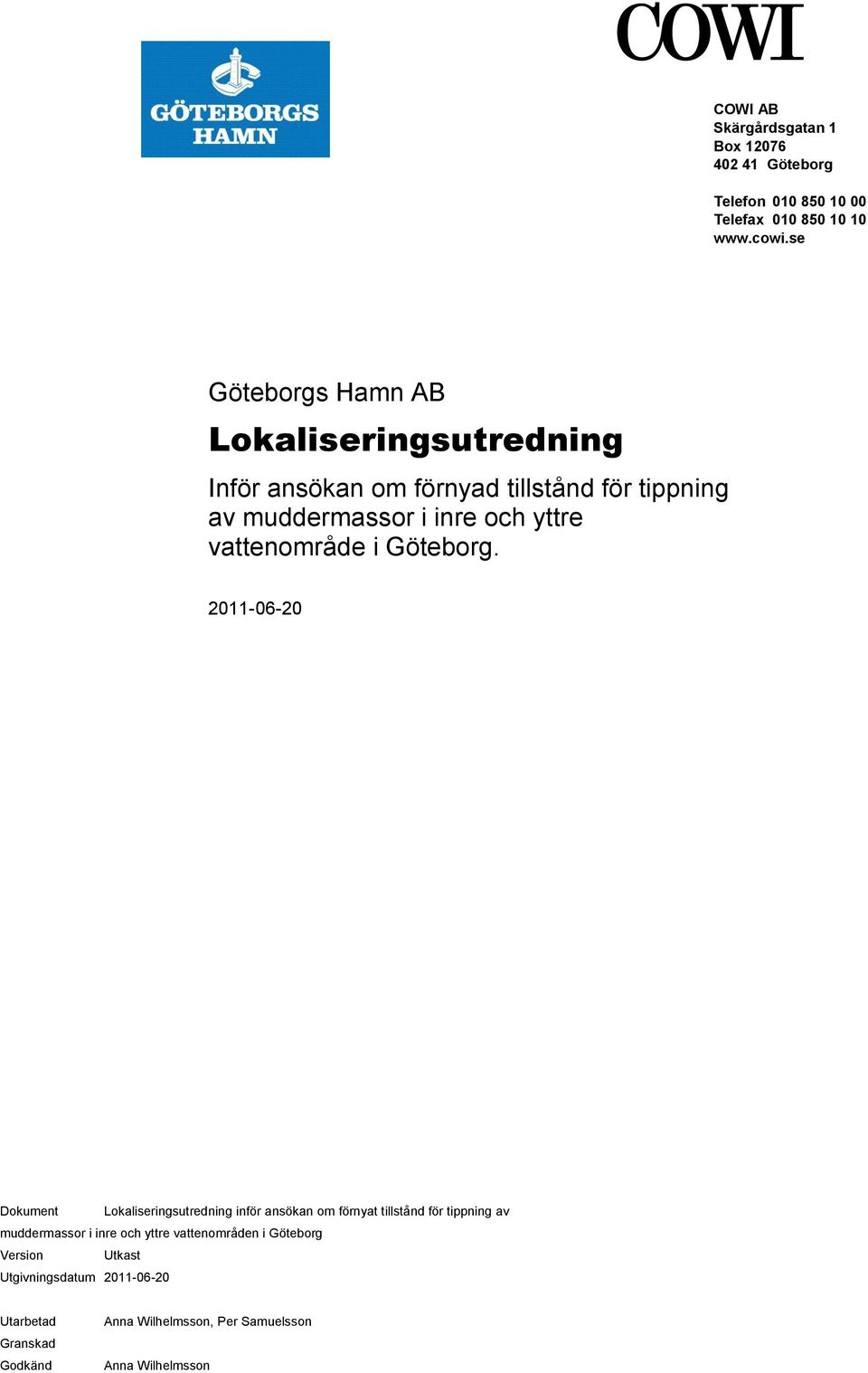

2 COWI AB Skärgårdsgatan 1 Box Göteborg Telefon Telefax wwwcowise Göteborgs Hamn AB Lokaliseringsutredning Inför ansökan om förnyad tillstånd för tippning av muddermassor i inre och yttre vattenområde i Göteborg Dokument Lokaliseringsutredning inför ansökan om förnyat tillstånd för tippning av muddermassor i inre och yttre vattenområden i Göteborg Version Utkast Utgivningsdatum Utarbetad Granskad Godkänd Anna Wilhelmsson, Per Samuelsson Anna Wilhelmsson

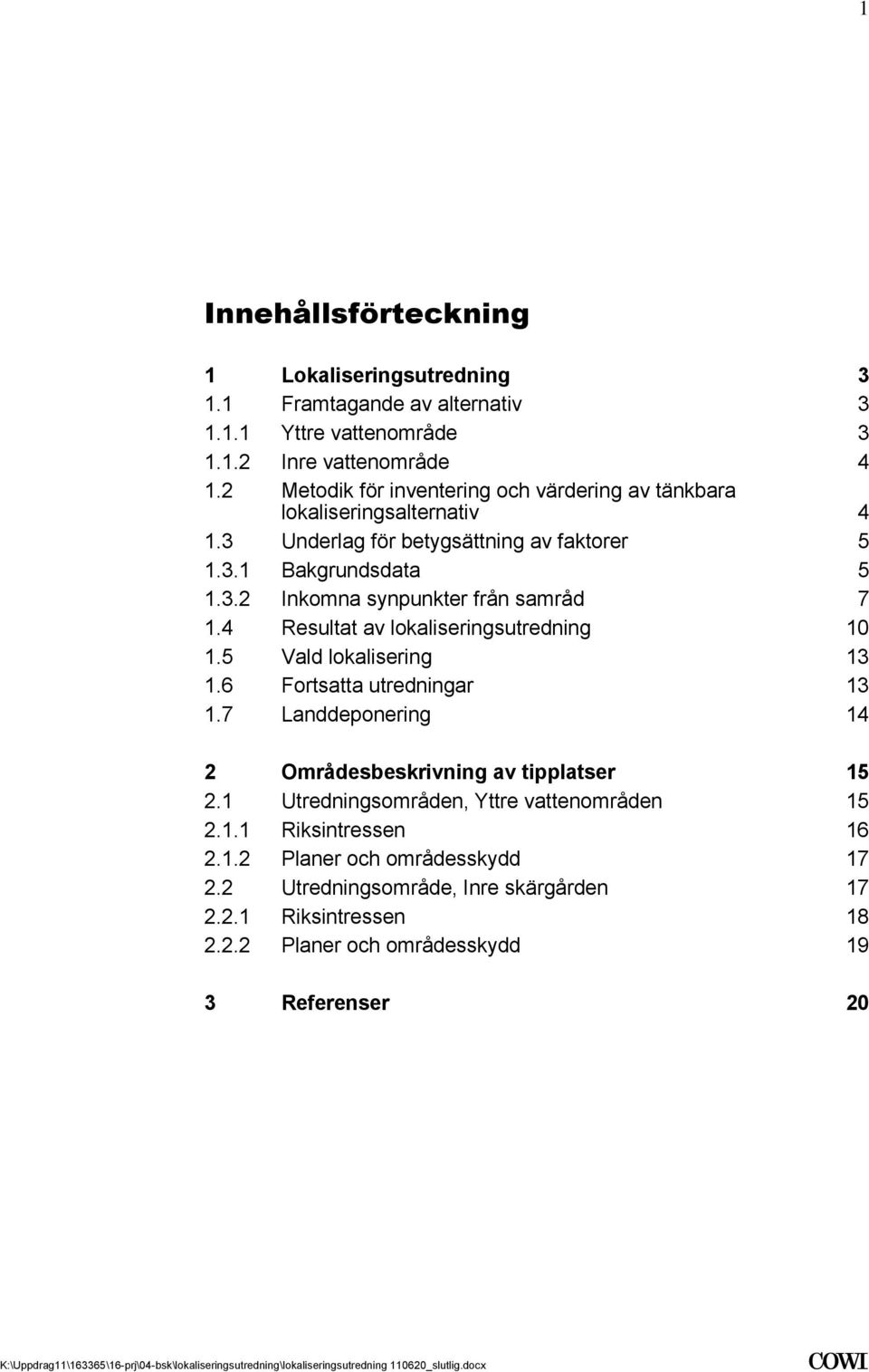

3 1 Innehållsförteckning 1 Lokaliseringsutredning 3 11 Framtagande av alternativ Yttre vattenområde Inre vattenområde 4 12 Metodik för inventering och värdering av tänkbara lokaliseringsalternativ 4 13 Underlag för betygsättning av faktorer Bakgrundsdata Inkomna synpunkter från samråd 7 14 Resultat av lokaliseringsutredning Vald lokalisering Fortsatta utredningar Landdeponering 14 2 Områdesbeskrivning av tipplatser Utredningsområden, Yttre vattenområden Riksintressen Planer och områdesskydd Utredningsområde, Inre skärgården Riksintressen Planer och områdesskydd 19 3 Referenser 20 K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

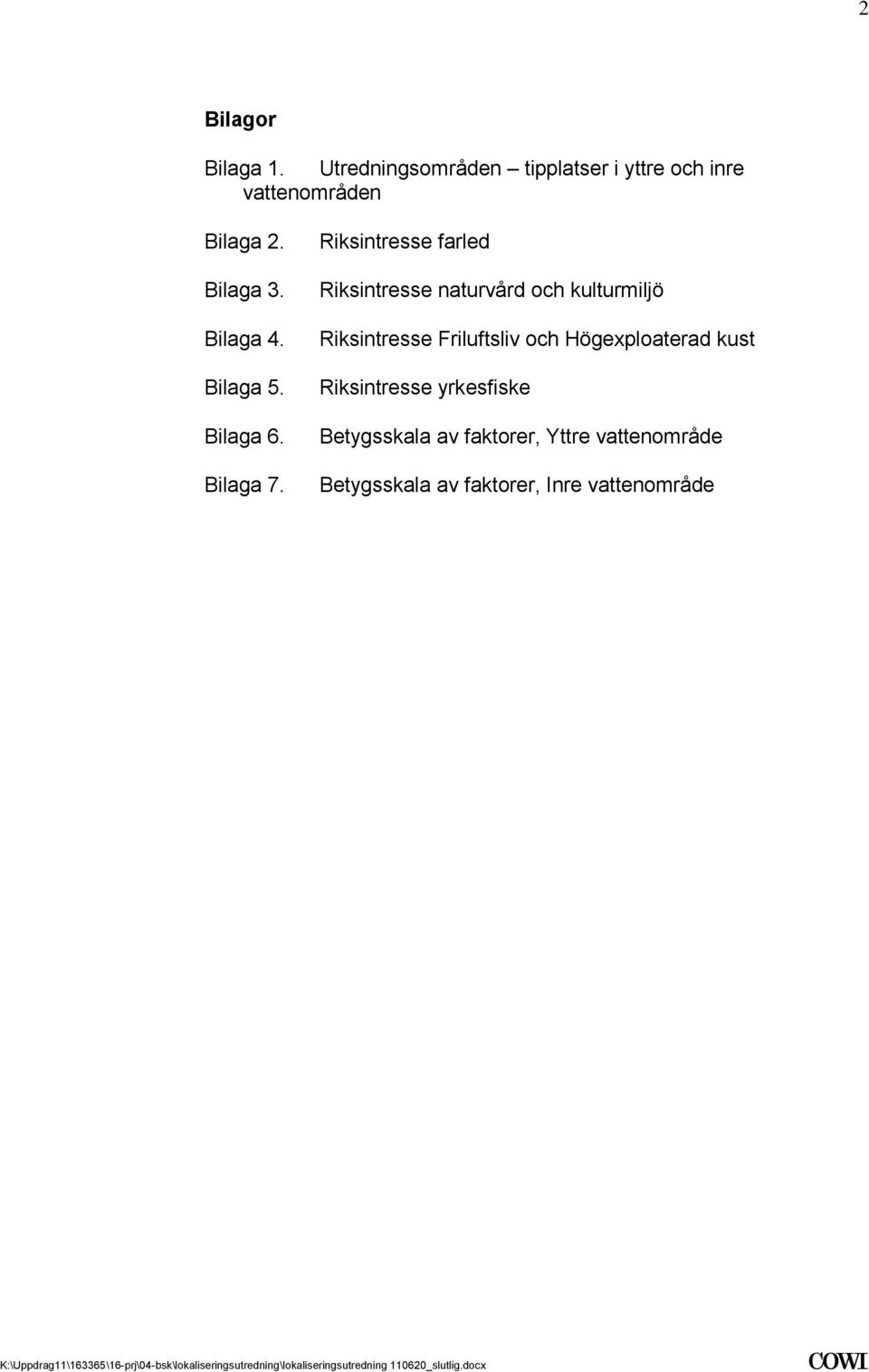

4 2 Bilagor Bilaga 1 Utredningsområden tipplatser i yttre och inre vattenområden Bilaga 2 Bilaga 3 Bilaga 4 Bilaga 5 Bilaga 6 Bilaga 7 Riksintresse farled Riksintresse naturvård och kulturmiljö Riksintresse Friluftsliv och Högexploaterad kust Riksintresse yrkesfiske Betygsskala av faktorer, Yttre vattenområde Betygsskala av faktorer, Inre vattenområde K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

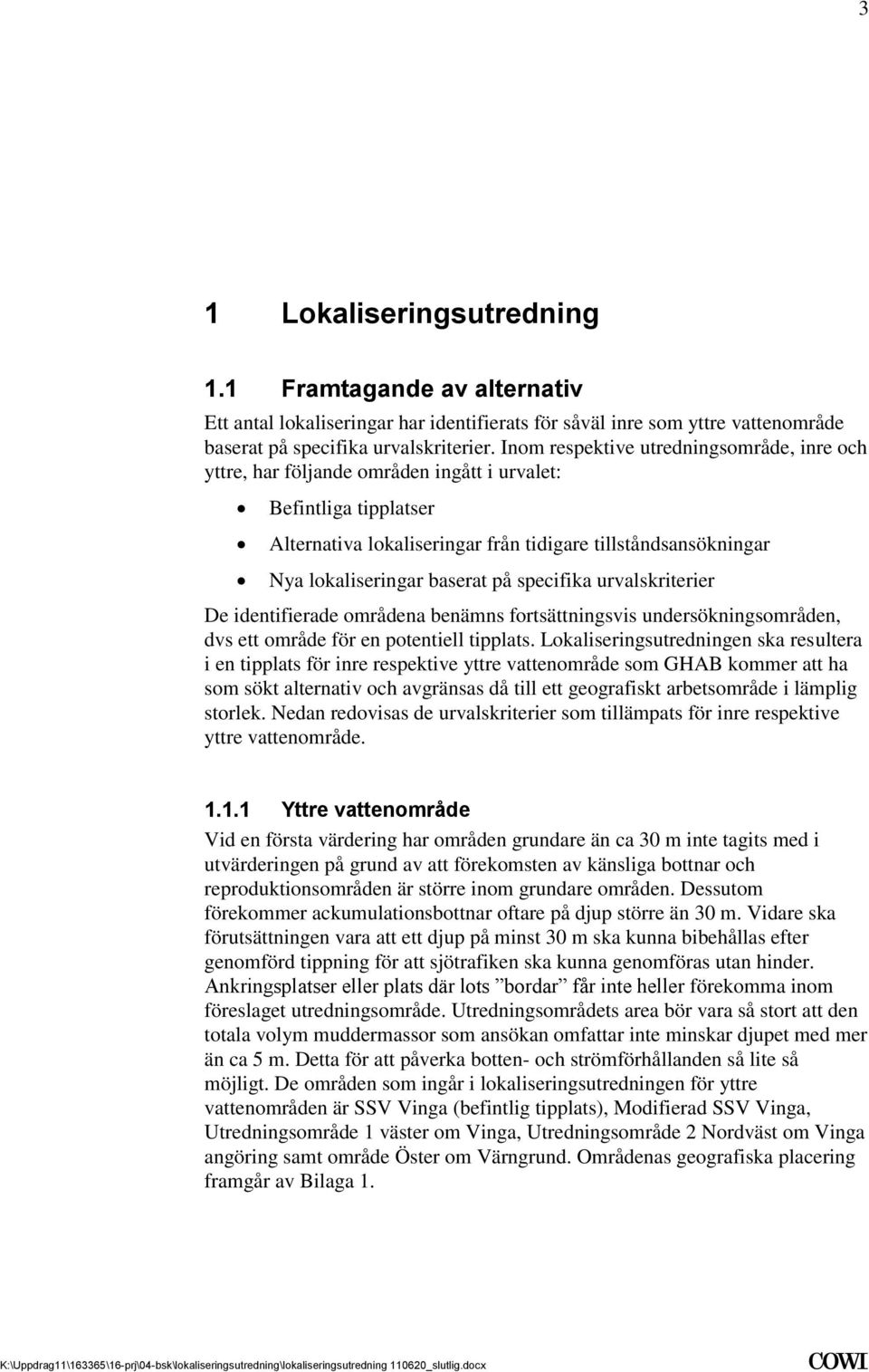

5 3 1 Lokaliseringsutredning 11 Framtagande av alternativ Ett antal lokaliseringar har identifierats för såväl inre som yttre vattenområde baserat på specifika urvalskriterier Inom respektive utredningsområde, inre och yttre, har följande områden ingått i urvalet: Befintliga tipplatser Alternativa lokaliseringar från tidigare tillståndsansökningar Nya lokaliseringar baserat på specifika urvalskriterier De identifierade områdena benämns fortsättningsvis undersökningsområden, dvs ett område för en potentiell tipplats Lokaliseringsutredningen ska resultera i en tipplats för inre respektive yttre vattenområde som GHAB kommer att ha som sökt alternativ och avgränsas då till ett geografiskt arbetsområde i lämplig storlek Nedan redovisas de urvalskriterier som tillämpats för inre respektive yttre vattenområde 111 Yttre vattenområde Vid en första värdering har områden grundare än ca 30 m inte tagits med i utvärderingen på grund av att förekomsten av känsliga bottnar och reproduktionsområden är större inom grundare områden Dessutom förekommer ackumulationsbottnar oftare på djup större än 30 m Vidare ska förutsättningen vara att ett djup på minst 30 m ska kunna bibehållas efter genomförd tippning för att sjötrafiken ska kunna genomföras utan hinder Ankringsplatser eller plats där lots bordar får inte heller förekomma inom föreslaget utredningsområde Utredningsområdets area bör vara så stort att den totala volym muddermassor som ansökan omfattar inte minskar djupet med mer än ca 5 m Detta för att påverka botten- och strömförhållanden så lite så möjligt De områden som ingår i lokaliseringsutredningen för yttre vattenområden är SSV Vinga (befintlig tipplats), Modifierad SSV Vinga, Utredningsområde 1 väster om Vinga, Utredningsområde 2 Nordväst om Vinga angöring samt område Öster om Värngrund Områdenas geografiska placering framgår av Bilaga 1 K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

6 4 112 Inre vattenområde I de inre vattenområdena är det främst sjösäkerheten och kort transportavstånd från hamnen som är viktiga för val av utredningsområden En tipplats i det inre vattenområdet är nödvändig för GHAB för att möjliggöra tippning vid svåra väderförhållanden, med pråm som har hög sjöklassning och är avsedd för utomskärstippning, då tippning i yttre vattenområden inte kan genomföras Tipplatsen kommer generellt att användas för tippning av mindre volymer, < 2000 m 3 per muddringskampanj En tipplats i inre vattenområdet är också strategiskt viktig för att möjliggöra tippning från mindre muddringar som genomförs av kringliggande småbåtshamnar och liknande verksamheter Risken finns annars att dessa massor smygtippas i vattenområden som saknar tillstånd och dispens De områden som ingår i lokaliseringsutredningen för inre vattenområden är Hakefjorden (befintlig tipplats), Askimsfjorden och Björköfjorden Områdenas geografiska placering framgår av Bilaga 1 12 Metodik för inventering och värdering av tänkbara lokaliseringsalternativ För att säkerställa att vald lokalisering av nya tipplatser i det inre och det yttre vattenområdet genomförs på ett så objektivt sätt som möjligt och för att kunna redovisa valet på ett begripligt sätt har inventering och värdering av tänkbara lokaliseringsalternativ gjorts med en på förhand bestämd metodik som beskrivs nedan Inventeringen av alternativa lokaliseringar har redovisats i 11 Värderingen av respektive utredningsområdes lämplighet har skett utgående från betygsättning av ett antal faktorer Betygsättningen av faktorerna har skett utgående från tillgänglig information Information och indata har hämtats från bla länsstyrelsens GIS-databas, sjökort, SGU:s geologiska kartor, Översiktsplan Göteborgs Stad Varje faktor, se Tabell 1, värderades först med poäng från 1 till 5 där 5 är högsta betyg och 1 är lägsta Betygsskalan för Yttre vattenområde framgår av Bilaga 6 och betygsskalan för inre vattenområde framgår av Bilaga 7 Därefter gjordes en viktad summering till ett slutbetyg för varje lokalisering Viktningen har skett utgående vilken betydelse respektive faktor har bedömts ha för val av lokalisering Faktorerna är de samma för både inre och yttre vattenområde men betygsättningen och viktningen av respektive faktor skiljer sig något K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

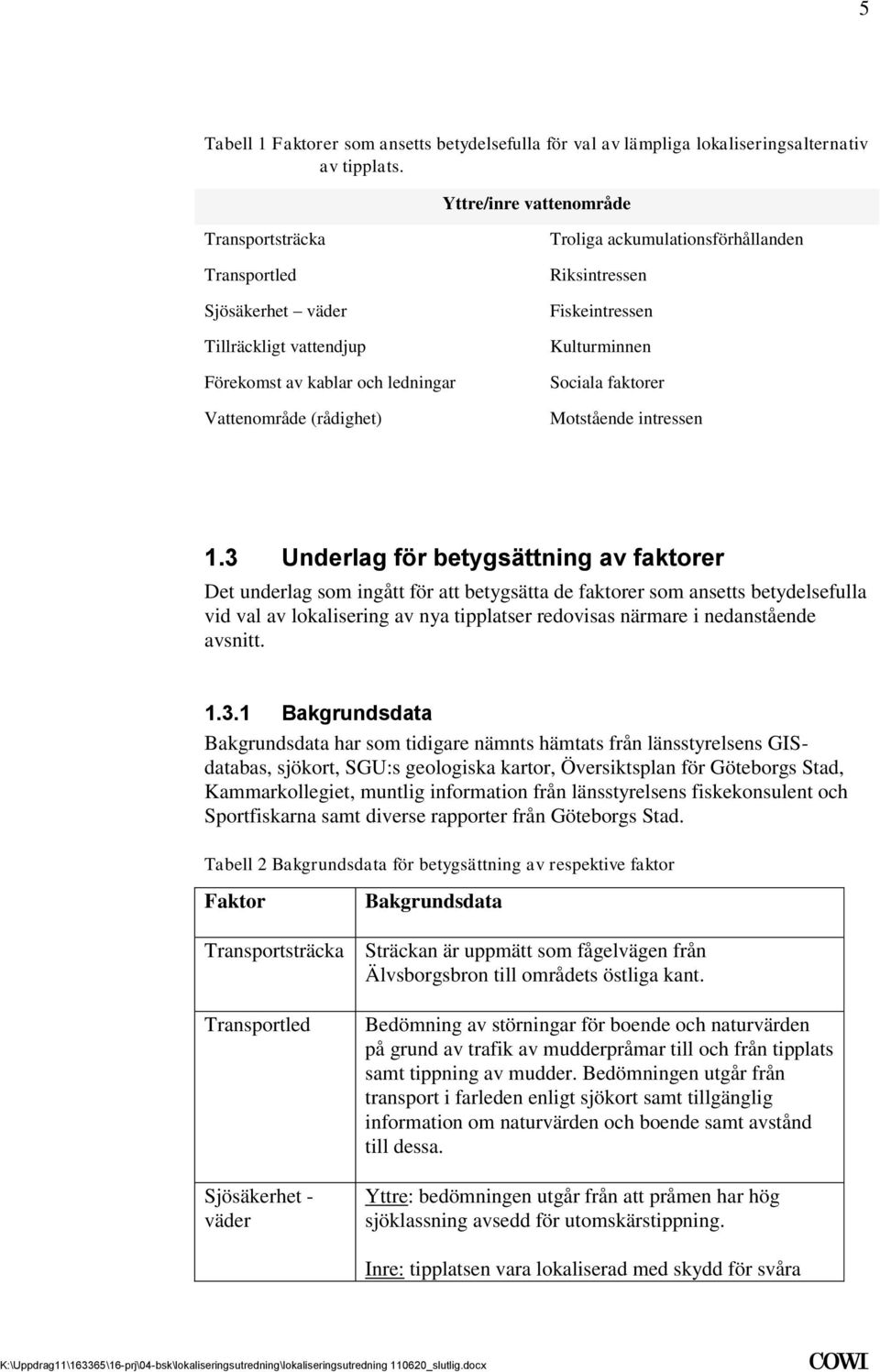

7 5 Tabell 1 Faktorer som ansetts betydelsefulla för val av lämpliga lokaliseringsalternativ av tipplats Yttre/inre vattenområde Transportsträcka Transportled Sjösäkerhet väder Tillräckligt vattendjup Förekomst av kablar och ledningar Vattenområde (rådighet) Troliga ackumulationsförhållanden Riksintressen Fiskeintressen Kulturminnen Sociala faktorer Motstående intressen 13 Underlag för betygsättning av faktorer Det underlag som ingått för att betygsätta de faktorer som ansetts betydelsefulla vid val av lokalisering av nya tipplatser redovisas närmare i nedanstående avsnitt 131 Bakgrundsdata Bakgrundsdata har som tidigare nämnts hämtats från länsstyrelsens GISdatabas, sjökort, SGU:s geologiska kartor, Översiktsplan för Göteborgs Stad, Kammarkollegiet, muntlig information från länsstyrelsens fiskekonsulent och Sportfiskarna samt diverse rapporter från Göteborgs Stad Tabell 2 Bakgrundsdata för betygsättning av respektive faktor Faktor Transportsträcka Transportled Sjösäkerhet - väder Bakgrundsdata Sträckan är uppmätt som fågelvägen från Älvsborgsbron till områdets östliga kant Bedömning av störningar för boende och naturvärden på grund av trafik av mudderpråmar till och från tipplats samt tippning av mudder Bedömningen utgår från transport i farleden enligt sjökort samt tillgänglig information om naturvärden och boende samt avstånd till dessa Yttre: bedömningen utgår från att pråmen har hög sjöklassning avsedd för utomskärstippning Inre: tipplatsen vara lokaliserad med skydd för svåra K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

8 6 väderförhållanden Tillräckligt vattendjup Uppgifter om djupet hämtat från sjökortet Yttre: Djupet ska vara >30 m Inre: Bör vara >10 m för bibehållen sjösäkerhet Förekomst av kablar och ledningar Vattenområde (rådighet) Troliga ackumulationsförhållanden Riksintressen Uppgifter enligt sjökort Kammarkollegiet samt uppgifter från befintliga tillstånd Bedömning utgående från SGU:s maringeologiska karta Troliga ackumulationsförhållanden har bedömts råda där botten består av lergyttja och gyttjelera Löst finmaterial med hög vattenhalt och hög organisk halt Botten med berg tyder på erosion och sand, grus och hårt packade leror tyder på transportbotten Uppgifter hämtade från länsstyrelsens GIS-data bas Alla riksintressen utom riksintresse för yrkesfiske hav ingår här Fiskeintressen Uppgift från länsstyrelsens fiskekonsulent Björköfjorden lek- och uppehållsområde för sill Alla inre områden mindre lämpliga ur fiskesynpunkt I de yttre områdena finns inga kända skyddsvärde områden ut fiskesynpunkt Sportfiskarna generellt lite bottenfiske Alla inre områden mindre lämpliga ur fiskesynpunkt Utredningsområdena påverkar inte fredningsområden för hummer Genomgång av fiskestatistik i samband med provfiske i berörd ICES-ruta Kulturminnen Sociala faktorer Uppgifter hämtade från Riksantikvarieämbetet och Statens Maritima museum De sociala faktorernas betydelse har bedömts utgående från friluftsliv, rekreation, närhet till boende samt uppgift om badplats av betydelse enligt ÖP för Göteborg 2009 K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

9 7 Motstående intressen Marinbiologiska förhållanden Bedömning utgående från om andra verksamhetsutövare, militären eller enskilda intressen berörs samt om utredningsområden för vindkraft, verksamheter, bebyggelse eller kommunikation berörs Bakgrundsdata har hämtats diverse undersökningar och inventeringar av marinbiologiska förhållanden genomförda av Göteborgs Stad (se referenser) Ålgräsängar - har inte identifierats inom utpekade utredningsområden Närmast belägna är söder om Hakefjord norr om Rivö och Galterö samt öster om Hakefjorden Musselbestånd litet bestånd i Göteborgs skärgård generellt Visst bestånd kring Galterö Marin flora på hårdbotten tillståndet för de marina algerna har bedömts vara gott Algerna påträffas på både djupt och grunt vatten Inget särskilt skyddsvärt utpekat inom utredningsområdena för tipplatser Förslag finns att Askimsfjorden ska utpekas som Natura 2000 område Björköfjorden ligger delvis inom Natura 2000 område 132 Inkomna synpunkter från samråd Samråd har genomförts med myndigheter, kommuner, ideella organisationer och föreningar samt näringsliv Genom samråden har synpunkter på de olika utredningsområdena framkommit som har påverkat betygsättningen I nedanstående tabell sammanfattas synpunkterna för respektive faktor Tabell 3 Sammanställning av synpunkter från samråd och dess påverkan på betygsättningen av faktorerna Faktor Synpunkter från samråd Påverkan på betygssättning Transportsträcka Inga Nej Transportled Transportstyrelsen Björköfjorden olämpligt då området korsas av farled Björköfjorden får lägre i betyg Sjösäkerhet - Inga Nej K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

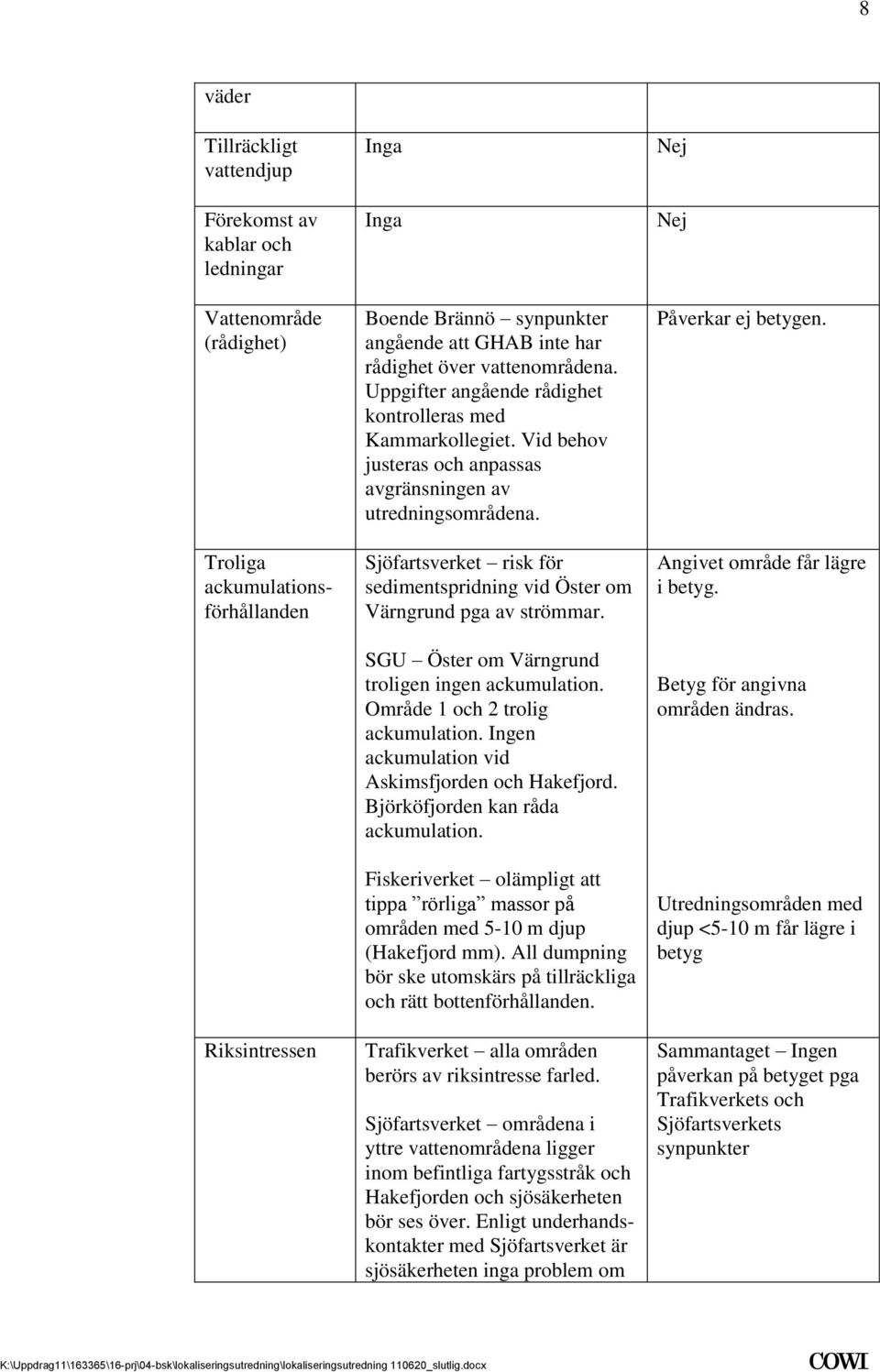

10 8 väder Tillräckligt vattendjup Förekomst av kablar och ledningar Vattenområde (rådighet) Troliga ackumulationsförhållanden Riksintressen Inga Inga Boende Brännö synpunkter angående att GHAB inte har rådighet över vattenområdena Uppgifter angående rådighet kontrolleras med Kammarkollegiet Vid behov justeras och anpassas avgränsningen av utredningsområdena Sjöfartsverket risk för sedimentspridning vid Öster om Värngrund pga av strömmar SGU Öster om Värngrund troligen ingen ackumulation Område 1 och 2 trolig ackumulation Ingen ackumulation vid Askimsfjorden och Hakefjord Björköfjorden kan råda ackumulation Fiskeriverket olämpligt att tippa rörliga massor på områden med 5-10 m djup (Hakefjord mm) All dumpning bör ske utomskärs på tillräckliga och rätt bottenförhållanden Trafikverket alla områden berörs av riksintresse farled Sjöfartsverket områdena i yttre vattenområdena ligger inom befintliga fartygsstråk och Hakefjorden och sjösäkerheten bör ses över Enligt underhandskontakter med Sjöfartsverket är sjösäkerheten inga problem om Nej Nej Påverkar ej betygen Angivet område får lägre i betyg Betyg för angivna områden ändras Utredningsområden med djup <5-10 m får lägre i betyg Sammantaget Ingen påverkan på betyget pga Trafikverkets och Sjöfartsverkets synpunkter K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

11 9 Fiskeintressen verket får information inför ev tippning Kustbevakningen hänsyn till regler för trålfiske väster om Vinga Hela Utredningsområde 2, norra delen av Utredningsområde 1 samt västliga hörnet av modifierad Vinga ligger inom trålfiskeområde 7 Sydvästliga hörnet av SSV Vinga ligger inom trålfiskeområde 6 Betyget för berörda områden ändras Gränslinjer för modifierad Vinga samt område 1 justeras så att de ligger utanför trålfiskeområdet Kulturminnen Inga Nej Sociala faktorer Motstående intressen Marinbiologiska förhållanden Boende Brännö Göteborgs skärgård tätbefolkad och välbesökt Unik miljö OK att tippa väster om Vinga Försvarsmakten anser att Björköfjorden och Öster om Värngrund är olämpliga Hakefjord ligger inom utredningsområde för vindkraft Miljöförvaltningen - undrar om särskilda marinbiologiska undersökningar ska genomföras inom föreslagna områden GHAB avser genomföra kompletterande undersökningar för huvudalternativet vid behov Göteborgs Ornitologiska förening (GOF) genom hänsyn till småfisk och bottenflora/fauna tas även hänsyn till fågellivet Betygen för inre vattenområden ändras Angivna områden får lägre i betyg Betyget Nej K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

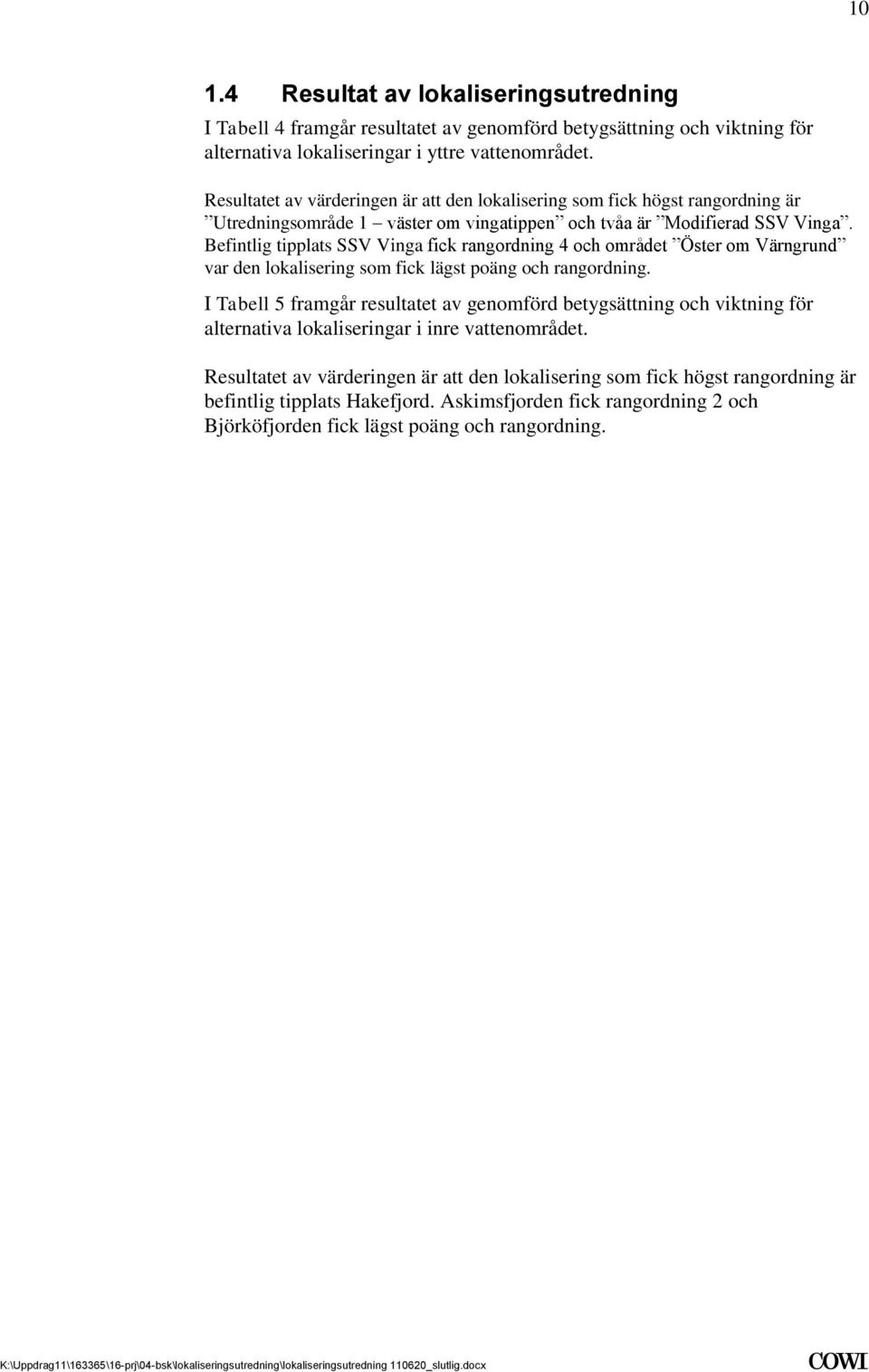

12 10 14 Resultat av lokaliseringsutredning I Tabell 4 framgår resultatet av genomförd betygsättning och viktning för alternativa lokaliseringar i yttre vattenområdet Resultatet av värderingen är att den lokalisering som fick högst rangordning är Utredningsområde 1 väster om vingatippen och tvåa är Modifierad SSV Vinga Befintlig tipplats SSV Vinga fick rangordning 4 och området Öster om Värngrund var den lokalisering som fick lägst poäng och rangordning I Tabell 5 framgår resultatet av genomförd betygsättning och viktning för alternativa lokaliseringar i inre vattenområdet Resultatet av värderingen är att den lokalisering som fick högst rangordning är befintlig tipplats Hakefjord Askimsfjorden fick rangordning 2 och Björköfjorden fick lägst poäng och rangordning K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

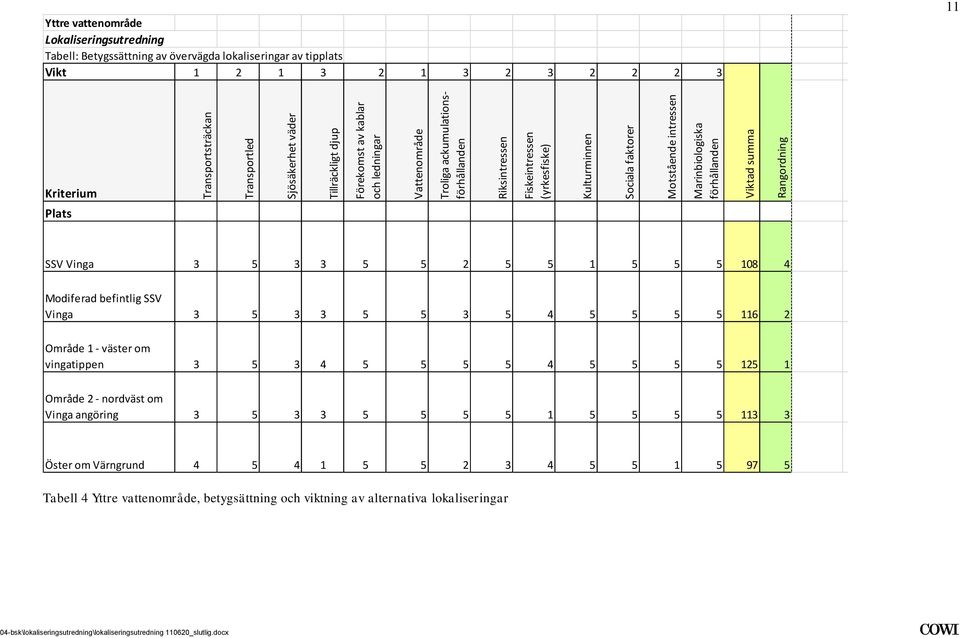

13 Transportsträckan Transportled Sjösäkerhet väder Tillräckligt djup Förekomst av kablar och ledningar Vattenområde Troliga ackumulationsförhållanden Riksintressen Fiskeintressen (yrkesfiske) Kulturminnen Sociala faktorer Motstående intressen Marinbiologiska förhållanden Viktad summa Rangordning Yttre vattenområde Lokaliseringsutredning Tabell: Betygssättning av övervägda lokaliseringar av tipplats Vikt Kriterium Plats SSV Vinga Modiferad befintlig SSV Vinga Område 1 - väster om vingatippen Område 2 - nordväst om Vinga angöring Öster om Värngrund Tabell 4 Yttre vattenområde, betygsättning och viktning av alternativa lokaliseringar 04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

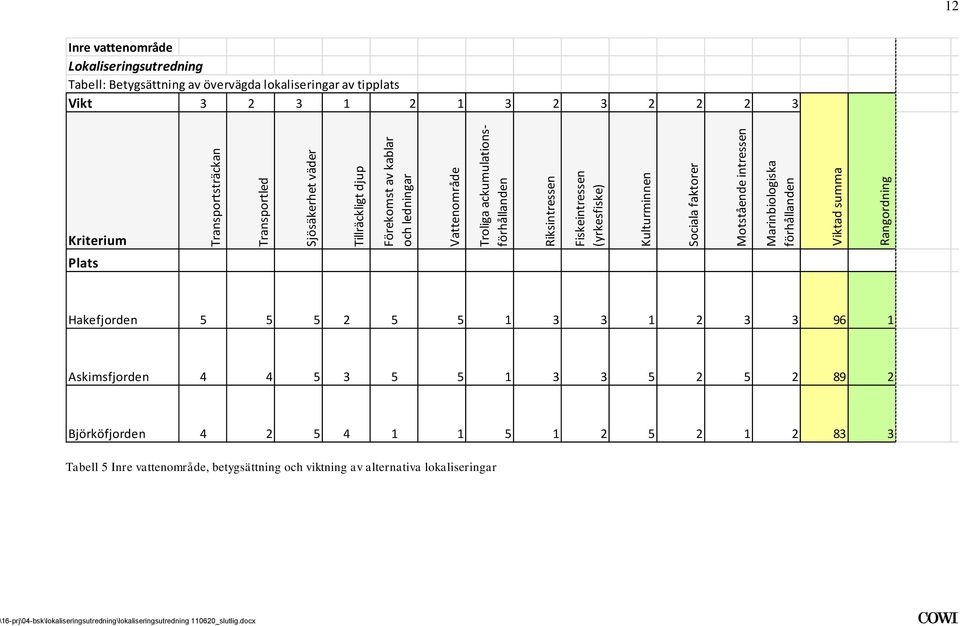

14 Transportsträckan Transportled Sjösäkerhet väder Tillräckligt djup Förekomst av kablar och ledningar Vattenområde Troliga ackumulationsförhållanden Riksintressen Fiskeintressen (yrkesfiske) Kulturminnen Sociala faktorer Motstående intressen Marinbiologiska förhållanden Viktad summa Rangordning 12 Inre vattenområde Lokaliseringsutredning Tabell: Betygsättning av övervägda lokaliseringar av tipplats Vikt Kriterium Plats Hakefjorden Askimsfjorden Björköfjorden Tabell 5 Inre vattenområde, betygsättning och viktning av alternativa lokaliseringar 16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

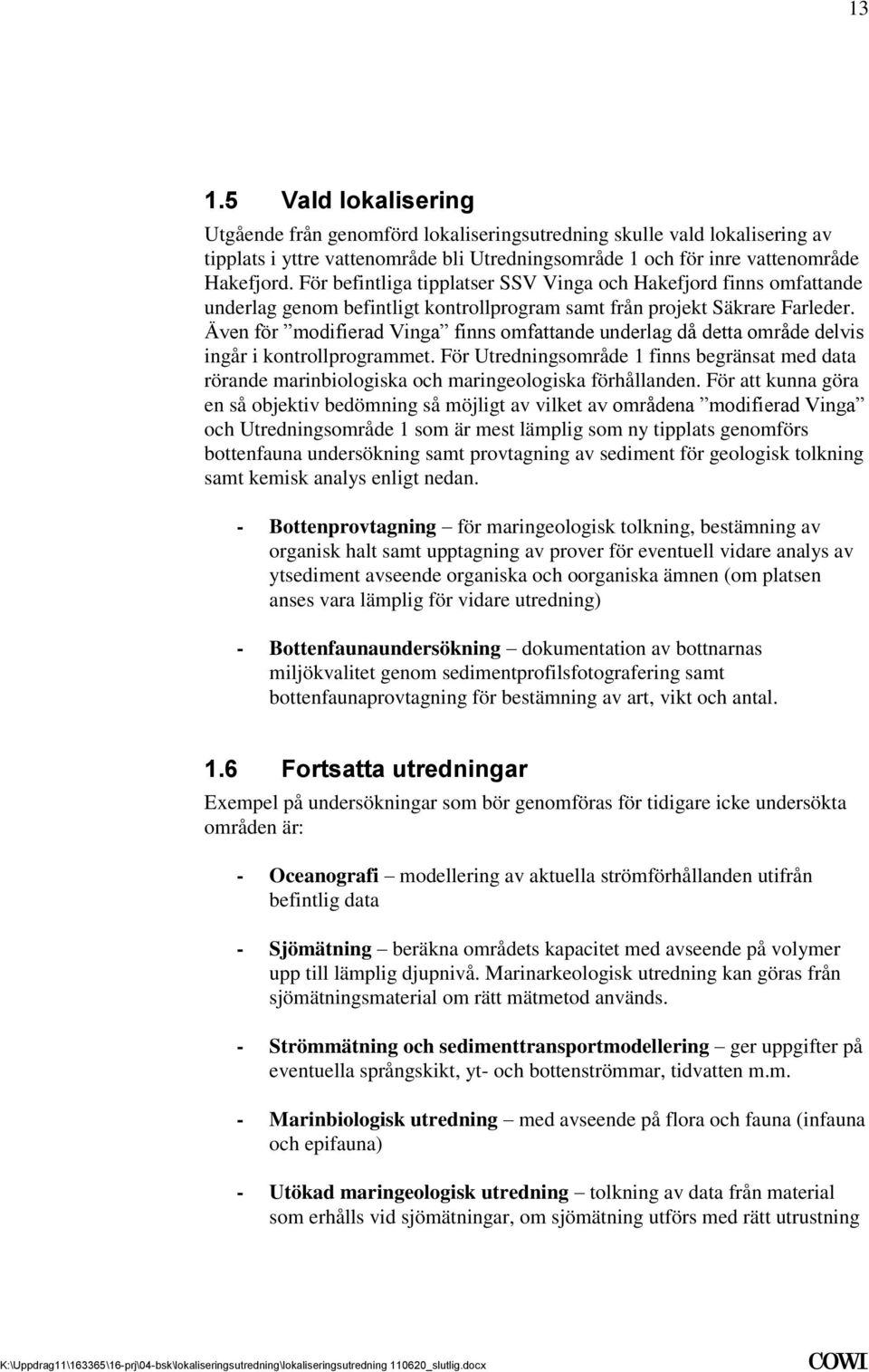

15 13 15 Vald lokalisering Utgående från genomförd lokaliseringsutredning skulle vald lokalisering av tipplats i yttre vattenområde bli Utredningsområde 1 och för inre vattenområde Hakefjord För befintliga tipplatser SSV Vinga och Hakefjord finns omfattande underlag genom befintligt kontrollprogram samt från projekt Säkrare Farleder Även för modifierad Vinga finns omfattande underlag då detta område delvis ingår i kontrollprogrammet För Utredningsområde 1 finns begränsat med data rörande marinbiologiska och maringeologiska förhållanden För att kunna göra en så objektiv bedömning så möjligt av vilket av områdena modifierad Vinga och Utredningsområde 1 som är mest lämplig som ny tipplats genomförs bottenfauna undersökning samt provtagning av sediment för geologisk tolkning samt kemisk analys enligt nedan - Bottenprovtagning för maringeologisk tolkning, bestämning av organisk halt samt upptagning av prover för eventuell vidare analys av ytsediment avseende organiska och oorganiska ämnen (om platsen anses vara lämplig för vidare utredning) - Bottenfaunaundersökning dokumentation av bottnarnas miljökvalitet genom sedimentprofilsfotografering samt bottenfaunaprovtagning för bestämning av art, vikt och antal 16 Fortsatta utredningar Exempel på undersökningar som bör genomföras för tidigare icke undersökta områden är: - Oceanografi modellering av aktuella strömförhållanden utifrån befintlig data - Sjömätning beräkna områdets kapacitet med avseende på volymer upp till lämplig djupnivå Marinarkeologisk utredning kan göras från sjömätningsmaterial om rätt mätmetod används - Strömmätning och sedimenttransportmodellering ger uppgifter på eventuella språngskikt, yt- och bottenströmmar, tidvatten mm - Marinbiologisk utredning med avseende på flora och fauna (infauna och epifauna) - Utökad maringeologisk utredning tolkning av data från material som erhålls vid sjömätningar, om sjömätning utförs med rätt utrustning K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

16 14 17 Landdeponering Ett sätt att hantera rena muddermassor är att lägga upp dessa massor på land Deponering av massor på land kräver stora ytor och komplicerade anläggningar för avvattning För att till exempel lägga upp ca 1 miljon m 3 muddermassor krävs en yta på 100 ha med en höjd på 1 m, det vill säga en orimligt stor yta behöver tas i anspråk Vidare tillkommer otaliga transporter till uppläggningsplatsen vilket medför stora utsläpp från lastbilar och slitage på vägytor En landdeponering är inte ett rimligt alternativ för hamnens muddermassor och avses inte att vidare utredas i MKB:n, då kostnaden och tidsåtgången för detta skulle göra projektet ogenomförbart K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

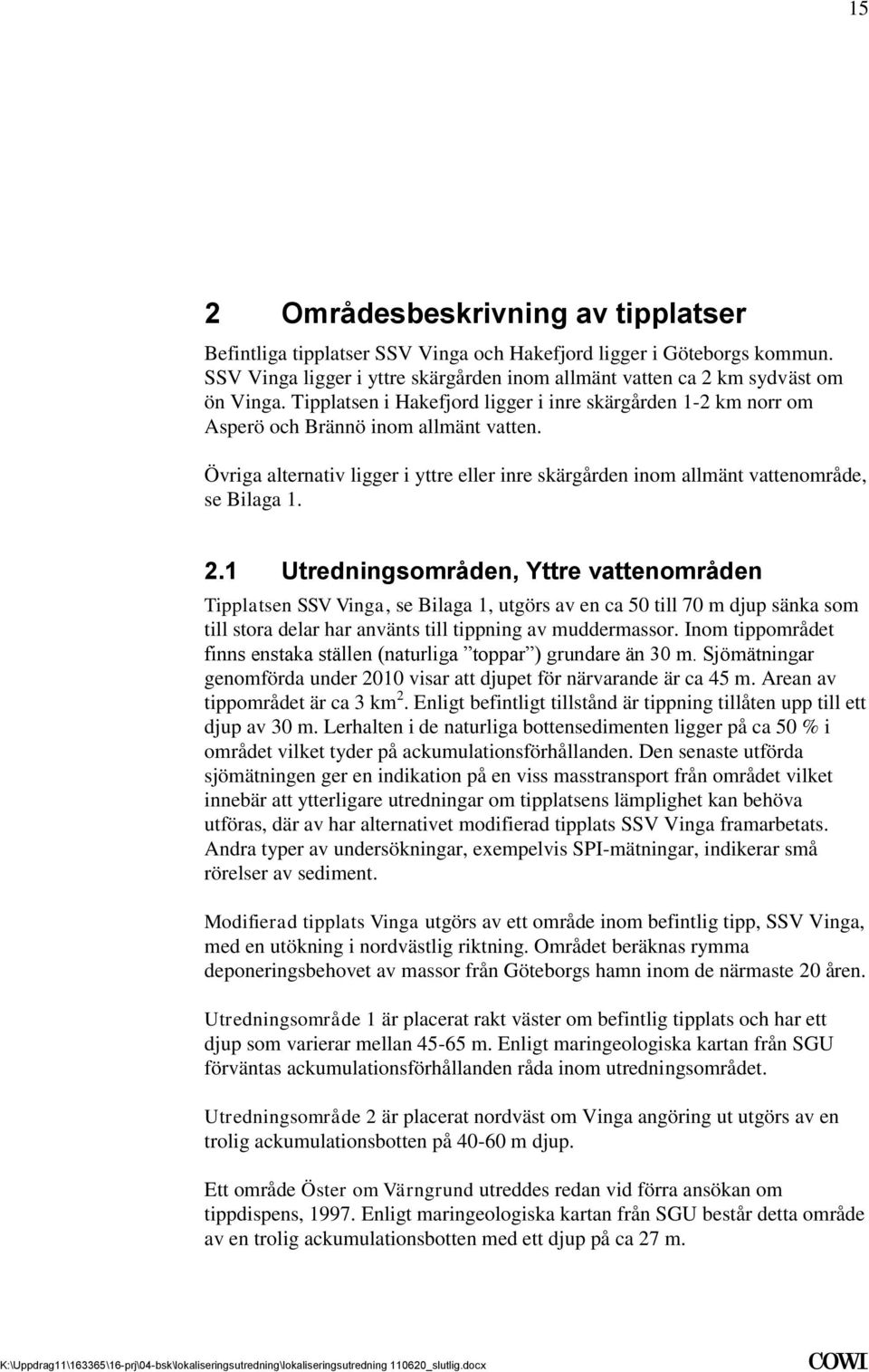

17 15 2 Områdesbeskrivning av tipplatser Befintliga tipplatser SSV Vinga och Hakefjord ligger i Göteborgs kommun SSV Vinga ligger i yttre skärgården inom allmänt vatten ca 2 km sydväst om ön Vinga Tipplatsen i Hakefjord ligger i inre skärgården 1-2 km norr om Asperö och Brännö inom allmänt vatten Övriga alternativ ligger i yttre eller inre skärgården inom allmänt vattenområde, se Bilaga 1 21 Utredningsområden, Yttre vattenområden Tipplatsen SSV Vinga, se Bilaga 1, utgörs av en ca 50 till 70 m djup sänka som till stora delar har använts till tippning av muddermassor Inom tippområdet finns enstaka ställen (naturliga toppar ) grundare än 30 m Sjömätningar genomförda under 2010 visar att djupet för närvarande är ca 45 m Arean av tippområdet är ca 3 km 2 Enligt befintligt tillstånd är tippning tillåten upp till ett djup av 30 m Lerhalten i de naturliga bottensedimenten ligger på ca 50 % i området vilket tyder på ackumulationsförhållanden Den senaste utförda sjömätningen ger en indikation på en viss masstransport från området vilket innebär att ytterligare utredningar om tipplatsens lämplighet kan behöva utföras, där av har alternativet modifierad tipplats SSV Vinga framarbetats Andra typer av undersökningar, exempelvis SPI-mätningar, indikerar små rörelser av sediment Modifierad tipplats Vinga utgörs av ett område inom befintlig tipp, SSV Vinga, med en utökning i nordvästlig riktning Området beräknas rymma deponeringsbehovet av massor från Göteborgs hamn inom de närmaste 20 åren Utredningsområde 1 är placerat rakt väster om befintlig tipplats och har ett djup som varierar mellan m Enligt maringeologiska kartan från SGU förväntas ackumulationsförhållanden råda inom utredningsområdet Utredningsområde 2 är placerat nordväst om Vinga angöring ut utgörs av en trolig ackumulationsbotten på m djup Ett område Öster om Värngrund utreddes redan vid förra ansökan om tippdispens, 1997 Enligt maringeologiska kartan från SGU består detta område av en trolig ackumulationsbotten med ett djup på ca 27 m K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

18 Riksintressen Utredningsområdena för yttre skärgården omfattas alla av något eller några av följande riksintressen Områden av riksintresse för naturvård, kulturmiljövård och friluftsliv är en del av miljöbalkens hushållningsbestämmelser som syftar till en god hushållning med mark, vatten och naturresurser Yrkesfiske hav Riksintresse enligt miljöbalken 3 kap 5, för yrkesfiske med avseende på de sydligare områdena, kring djupa rännan mellan Göteborg och Orust, där inslaget av torsk och andra bottenfiskar inklusive flatfisk har stor betydelse Enbart Utredningsområde 2 omfattas av detta riksintresse, se Bilaga 5 Den tippning som planeras ske inom området kan påverka riksintresset negativt men påverkan bedöms bli ringa då det rör sig om tillfälliga tippningar som utförs under korta perioder Friluftsliv Riksintresse friluftsliv enligt miljöbalken 3 kap 6 avser vistelse i naturen för naturupplevelser, fysisk aktivitet och avkoppling Viktiga naturkvalitéer för friluftslivet är bland annat variation i landskapet Områden av riksintresse för friluftslivet har så stora friluftsvärden på grund av tillgänglighet samt natur- och kulturkvalitéer, att de är eller kan bli attraktiva för en stor mängd besökare Endast utredningsområdet öster om Värngrund omfattas av detta riksintresse se Bilaga 4 Den tippning som planeras ske inom området bedöms inte påverka riksintresset negativt då det rör sig om tillfälliga tippningar som utförs under korta perioder Naturvård Miljöbalkens 3 kap 6 omfattar områden av riksintresse för naturvård med några av våra bästa exempel på landskapstyper, naturtyper och andra naturvärden i olika regioner Riksintressen kan också vara sällsynta arter Inget av utredningsområdena omfattas av detta riksintresse, se Bilaga 3 Närmaste avstånd till ett riksintresse för naturvård är mer än 1 km och ligger söder om Värngrund Kulturmiljövård Riksantikvarieämbetet har beslutat om kulturmiljövårdens riksintressen enligt miljöbalkens 3 kap 6 De flesta riksintressen tillkom genom naturresurslagen, en av föregångarna till dagens miljöbalk Endast utredningsområdet öster om Värngrund omfattas av detta riksintresse, se Bilaga 3 Den tippning som planeras ske inom området, bedöms utgående från riksintressets art, inte påverka riksintresset negativt Hamnar och farleder Enligt 3 kap 8 miljöbalken ska områden som är av riksintresse för kommunikationsanläggningar skyddas mot åtgärder som påtagligt kan K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

19 17 försvåra tillkomsten eller utnyttjandet av anläggningarna Göteborgs hamn är av riksintresse för sjöfart enligt Sjöfartsverkets beslut den 15 maj år 2000 I riksintresset ingår även de ytor på land som är nödvändiga för hamnens verksamhet samt anslutande vägar och järnvägar och rangerbangårdar i anslutning till dessa Utredningsområdet öster om Värngrund gränsar till riksintresse farled, likaså befintlig tipplats SSV Vinga, se Bilaga 2 Den tippning som planeras ske inom området, bedöms inte påverka riksintresset negativt då det rör sig om tillfälliga tippningar som utförs under korta perioder Högexploaterad kust Miljöbalken 4 kap 4 Bestämmelserna innebär begränsningar i fritidsbebyggelse samt begränsningar för anläggningar som kräver tillåtlighetsprövning enligt kap 17, miljöbalken Alla utredningsområden berörs (mer eller mindre) av detta riksintresse, se Bilaga 4 De begränsningar som nämns ovan bedöms inte beröra den aktuella verksamheten 212 Planer och områdesskydd Enligt Översiktplan för Göteborg, antagen , är Vinga utpekat som naturreserverat Natura 2000 Enligt miljöbalken 4 kap 8 Natura 2000 är ett nätverk av värdefulla naturområden som skyddas inom EU Nätverket skapades för att hejda utrotningen av djur och växter och för att förhindra att deras livsmiljöer försvinner Inget av utredningsområdena omfattas av Natura 2000, se Bilaga 3 22 Utredningsområde, Inre skärgården Tipplatsen Hakefjord är befintlig tipplats och ligger mellan den nordliga farleden till Torshamnen och den sydliga Böttöleden, se Bilaga 1 Tipplatsområdets djup varierar mellan ca 5-10 m och områdets area är 2,7 km 2 Enligt befintligt tillstånd är tippning tillåten upp till ett djup på 5 m Utredningsområde Askimsfjorden är beläget mitt i Askimsfjorden och har ett djup av ca 15 m Enligt den maringeologiska kartan utgörs botten av glacial lera vilket innebär att ackumulationsförhållanden inte förväntas råda Detta område har varit med som alternativ lokalisering i tidigare tillståndsansökningar och har därför medtagits även i denna tillståndsansökan Utredningsområde Björköfjorden är beläget mellan fastlandet, Hisingen, och Björkö Området är m djupt och här förväntas det enligt den maringeologiska kartan från SGU, råda ackumulationsförhållanden, lerig gyttja, K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

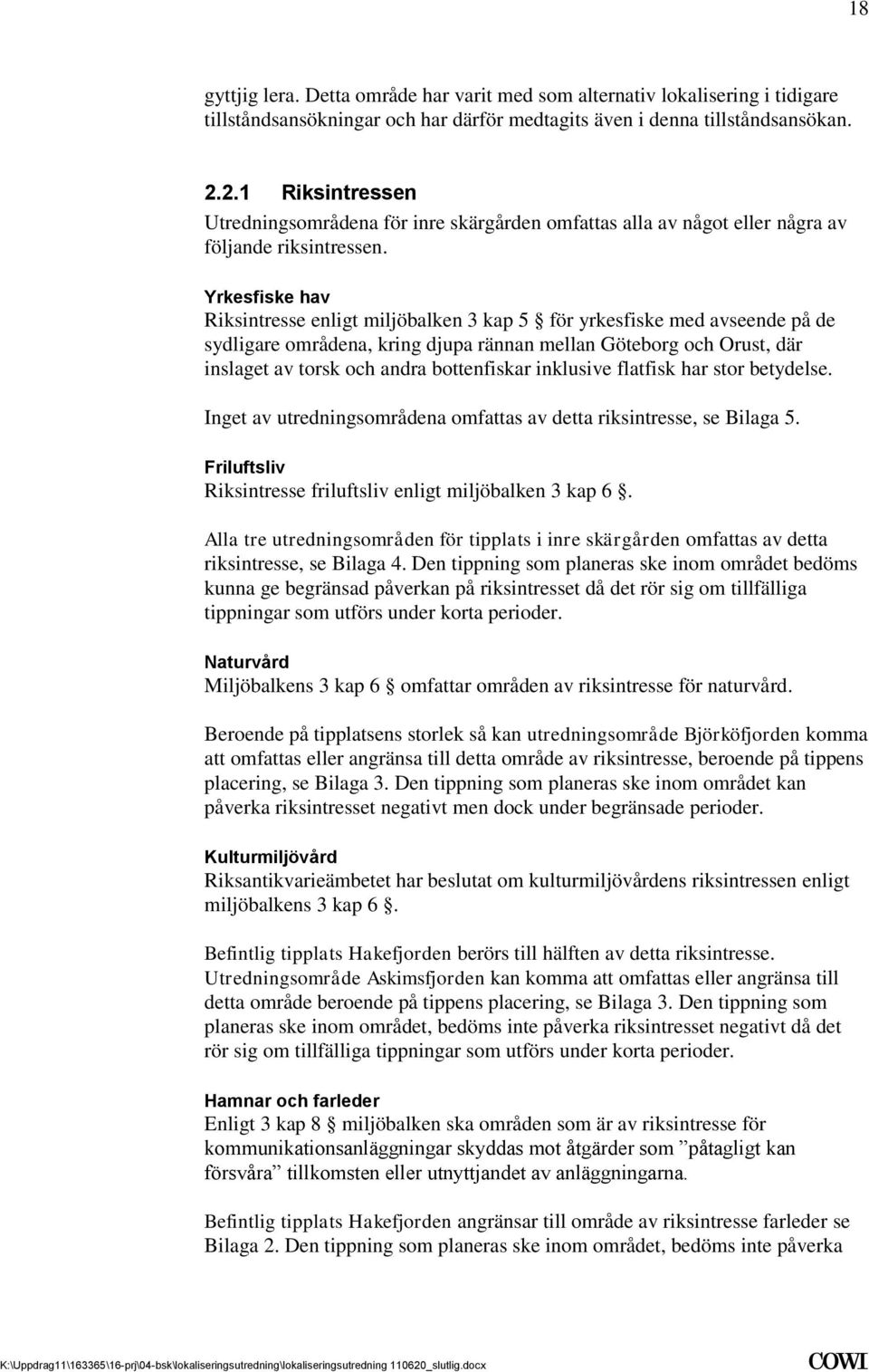

20 18 gyttjig lera Detta område har varit med som alternativ lokalisering i tidigare tillståndsansökningar och har därför medtagits även i denna tillståndsansökan 221 Riksintressen Utredningsområdena för inre skärgården omfattas alla av något eller några av följande riksintressen Yrkesfiske hav Riksintresse enligt miljöbalken 3 kap 5 för yrkesfiske med avseende på de sydligare områdena, kring djupa rännan mellan Göteborg och Orust, där inslaget av torsk och andra bottenfiskar inklusive flatfisk har stor betydelse Inget av utredningsområdena omfattas av detta riksintresse, se Bilaga 5 Friluftsliv Riksintresse friluftsliv enligt miljöbalken 3 kap 6 Alla tre utredningsområden för tipplats i inre skärgården omfattas av detta riksintresse, se Bilaga 4 Den tippning som planeras ske inom området bedöms kunna ge begränsad påverkan på riksintresset då det rör sig om tillfälliga tippningar som utförs under korta perioder Naturvård Miljöbalkens 3 kap 6 omfattar områden av riksintresse för naturvård Beroende på tipplatsens storlek så kan utredningsområde Björköfjorden komma att omfattas eller angränsa till detta område av riksintresse, beroende på tippens placering, se Bilaga 3 Den tippning som planeras ske inom området kan påverka riksintresset negativt men dock under begränsade perioder Kulturmiljövård Riksantikvarieämbetet har beslutat om kulturmiljövårdens riksintressen enligt miljöbalkens 3 kap 6 Befintlig tipplats Hakefjorden berörs till hälften av detta riksintresse Utredningsområde Askimsfjorden kan komma att omfattas eller angränsa till detta område beroende på tippens placering, se Bilaga 3 Den tippning som planeras ske inom området, bedöms inte påverka riksintresset negativt då det rör sig om tillfälliga tippningar som utförs under korta perioder Hamnar och farleder Enligt 3 kap 8 miljöbalken ska områden som är av riksintresse för kommunikationsanläggningar skyddas mot åtgärder som påtagligt kan försvåra tillkomsten eller utnyttjandet av anläggningarna Befintlig tipplats Hakefjorden angränsar till område av riksintresse farleder se Bilaga 2 Den tippning som planeras ske inom området, bedöms inte påverka K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

21 19 riksintresset negativt då det rör sig om tillfälliga tippningar som utförs under korta perioder Högexploaterad kust Miljöbalken 4 kap 4 Bestämmelserna innebär begränsningar i fritidsbebyggelse samt begränsningar för anläggningar som kräver tillåtlighetsprövning enligt kap 17, miljöbalken Alla utredningsområden, inklusive befintlig tipp vid Hakefjorden, omfattas av detta riksintresse, se Bilaga 4 De begränsningar som nämns ovan bedöms inte beröra den aktuella verksamheten 222 Planer och områdesskydd Enligt Översiktplan för Göteborg, är delar av Hakefjorden utpekat som utredningsområde för framtida vindkraft Delar av Hakefjorden, sydöstra och sydvästra hörnen, omfattas även av strandskyddsområde med avseende på Gäveskär och Vasskär Skären Danska Liljan väster om tipplatsen Hakefjorden är utpekade som djurskyddsområde Natura 2000 Enligt miljöbalken 4 kap 8 Natura 2000 är ett nätverk av värdefulla naturområden som skyddas inom EU Beroende på tipplatsens storlek så kan utredningsområde Björköfjorden att komma att omfattas eller angränsa till detta område av riksintresse, beroende på tippens placering,se Bilaga 3 Beroende på tipplatsens storlek kan tillstånd komma att krävas för eventuella ingrepp i Natura 2000 K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx

22 20 3 Referenser 1 Marinbiologisk undersökning, Utbredning av blåmusselbankar inom Göteborgs skärgård, R2007:17 2 Ålgräs och grundbottenfauna, Tre undersökningar i Göteborg, R2010:14 3 Marin flora på hårdbotten, En inventering i Göteborg 2010, R2011:6 K:\Uppdrag11\163365\16-prj\04-bsk\lokaliseringsutredning\lokaliseringsutredning _slutligdocx
