1 Omgående offert Enkelt att beställa Snabb leverans CoroCut QD för avstickning och spårsvarvning Ökade möjligheter tack vare skräddarsydda mått! Om du inte hittar det du söker i vårt omfattande standardprogram, välj den verktygsform du behöver och vi skräddarsyr den för dig. Avstickningsblad Alternativ Obs! För mer specificerade detaljer om alternativen, kontakta din Sandvik Coromant säljare. Skärbredd (mätskär) Antal skärlägen Avstickningsblad HF = 21, 25 eller 45 N, NL, LR, RL, RR 2, 2.5, 3, 4, 5, 6, 8 (skärlägesstorlek E, F, G, H, J, K, L) Beroende på skärbredd och kopplingsstorlek 1 2 Y/N + UTFÖRANDE Motspindeldiameter WB (avstånd till motspindel) Beroende på skärbredd

2 CoroCut QD för avstickning och spårsvarvning Förfrågan/order nr. Kund Kund nr. (Coromant internt) Datum Gatuadress Postadress Kvantitet Telefon nr. Telefax Kund märkning Kundreferens Säljare Ange närmaste standard katalogkod, se huvud- eller supplementkatalog QD - - Ange endast dina alternativ/värden som avviker från standard enligt ovan Metrisk std Ert värde/ Ert val Ð Avstickningsblad HF = 21, 25 eller 45 N, NL, LR, RL, RR Skärbredd (mätskär) 2, 2.5, 3, 4, 5, 6, 8 (tip seat E, F, G, H, J, K, L) CDX (max skärdjup Beroende på skärbredd och kopplingsstorlek Antal skärlägen 1 2 Y/N + UTFÖRANDE Motspindeldiameter WB (avstånd till motspindel) Beroende på skärbredd Värde/alternativ måste anges Om inget värde/alternativ angivits, ger systemet ett rekommenderat värde

3 Omgående offert Enkelt att beställa Snabb leverans CoroCut QD för avstickning och spårsvarvning Ökade möjligheter tack vare skräddarsydda mått! Om du inte hittar det du söker i vårt omfattande standardprogram, välj den verktygsform du behöver och vi skräddarsyr den för dig. QS-skaft Alternativ Obs! För mer specificerade detaljer om alternativen, kontakta din Sandvik Coromant säljare. Skärbredd (mätskär) QS-skaft 1010, 1212, 1616, 2020, 2525 (06, 08, 10, 12, 16) 2, 2.5, 3, 4, 5, 6 (skärlägesstorlek E, F, G, H, J, K) Beroende på skärbredd och kopplingsstorlek Y/N

4 CoroCut QD för avstickning och spårsvarvning Förfrågan/order nr. Kund Kund nr. (Coromant internt) Datum Gatuadress Postadress Kvantitet Telefon nr. Telefax Kund märkning Kundreferens Säljare Ange närmaste standard katalogkod, se huvud- eller supplementkatalog QS-QD - Ange endast dina alternativ/värden som avviker från standard enligt ovan Metrisk std Ert värde/ Ert val Ð QS-skaft 1010, 1212, 1616, 2020, 2525 (06, 08, 10, 12, 16) Skärbredd (mätskär) 2, 2.5, 3, 4, 5, 6 (skärlägesstorlekt E, F, G, H, J, K) Beroende på skärbredd och kopplingsstorlek Y/N Värde/alternativ måste anges Om inget värde/alternativ angivits, ger systemet ett rekommenderat värde

5 Omgående offert Enkelt att beställa Snabb leverans CoroCut QD för avstickning och spårsvarvning Ökade möjligheter tack vare skräddarsydda mått! Om du inte hittar det du söker i vårt omfattande standardprogram, välj den verktygsform du behöver och vi skräddarsyr den för dig. Skaftverktyg Alternativ Obs! För mer specificerade detaljer om alternativen, kontakta din Sandvik Coromant säljare. Skärbredd (mätskär) Skaftverktyg 1010, 1212, 1616, 2020, 2525, 3225, 3232 (06, 08, 10, 12, 16, 20) 2, 2.5, 3, 4, 5, 6, 8 (skärlägesstorlek E, F, G, H, J, K, L) Beroende på skärbredd och kopplingsstorlek Y/N WF (verktygsbredd) Beroende på skaftstorlek

6 CoroCut QD för avstickning och spårsvarvning Förfrågan/order nr. Kund Kund nr. (Coromant internt) Datum Gatuadress Postadress Kvantitet Telefon nr. Telefax Kund märkning Kundreferens Säljare Ange närmaste standard katalogkod, se huvud- eller supplementkatalog QD - Ange endast dina alternativ/värden som avviker från standard enligt ovan Metrisk std Ert värde/ Ert val Ð Skaftverktyg 1010, 1212, 1616, 2020, 2525, 3225, 3232 (06, 08, 10, 12, 16, 20) Skärbredd (mätskär) 2, 2.5, 3, 4, 5, 6, 8 (skärlägesstorlek E, F, G, H, J, K, L) Beroende på skärbredd och kopplingsstorlek Y/N WF (verktygsbredd) Beroende på skaftstorlek Värde/alternativ måste anges Om inget värde/alternativ angivits, ger systemet ett rekommenderat värde

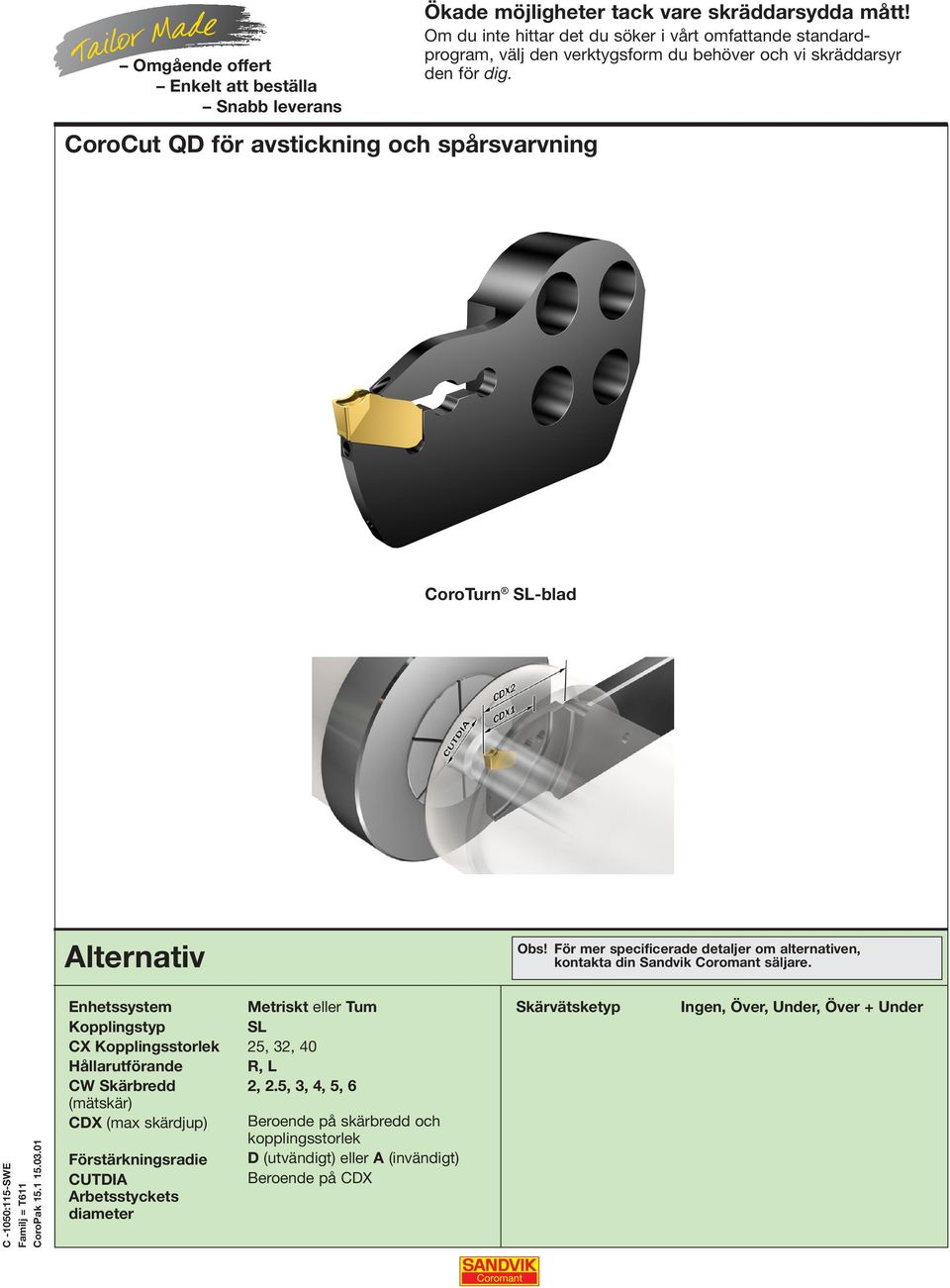

7 Omgående offert Enkelt att beställa Snabb leverans CoroCut QD för avstickning och spårsvarvning Ökade möjligheter tack vare skräddarsydda mått! Om du inte hittar det du söker i vårt omfattande standardprogram, välj den verktygsform du behöver och vi skräddarsyr den för dig. CoroTurn SL-blad Alternativ Obs! För mer specificerade detaljer om alternativen, kontakta din Sandvik Coromant säljare. CoroPak CX CW Skärbredd (mätskär) CUTDIA Arbetsstyckets diameter SL 25, 32, 40 2, 2.5, 3, 4, 5, 6 Beroende på skärbredd och kopplingsstorlek D (utvändigt) eller A (invändigt) Beroende på CDX

8 CoroCut QD för avstickning och spårsvarvning Förfrågan/order nr. Kund Kund nr. (Coromant internt) Datum Gatuadress Postadress Kvantitet Telefon nr. Telefax Kund märkning Kundreferens Säljare Ange närmaste standard katalogkod, se huvud- eller supplementkatalog QD - - Ange endast dina alternativ/värden som avviker från standard enligt ovan Metrisk std Ert värde/ Ert val Ð SL 25, 32, 40 CW Skärbredd (mätskär) 2, 2.5, 3, 4, 5, 6 Beroende på skärbredd och kopplingsstorlek D (utvändigt) eller A (invändigt) CUTDIA Arbetsstyckets diameter Beroende på CDX CoroPak Värde/alternativ måste anges Om inget värde/alternativ angivits, ger systemet ett rekommenderat värde

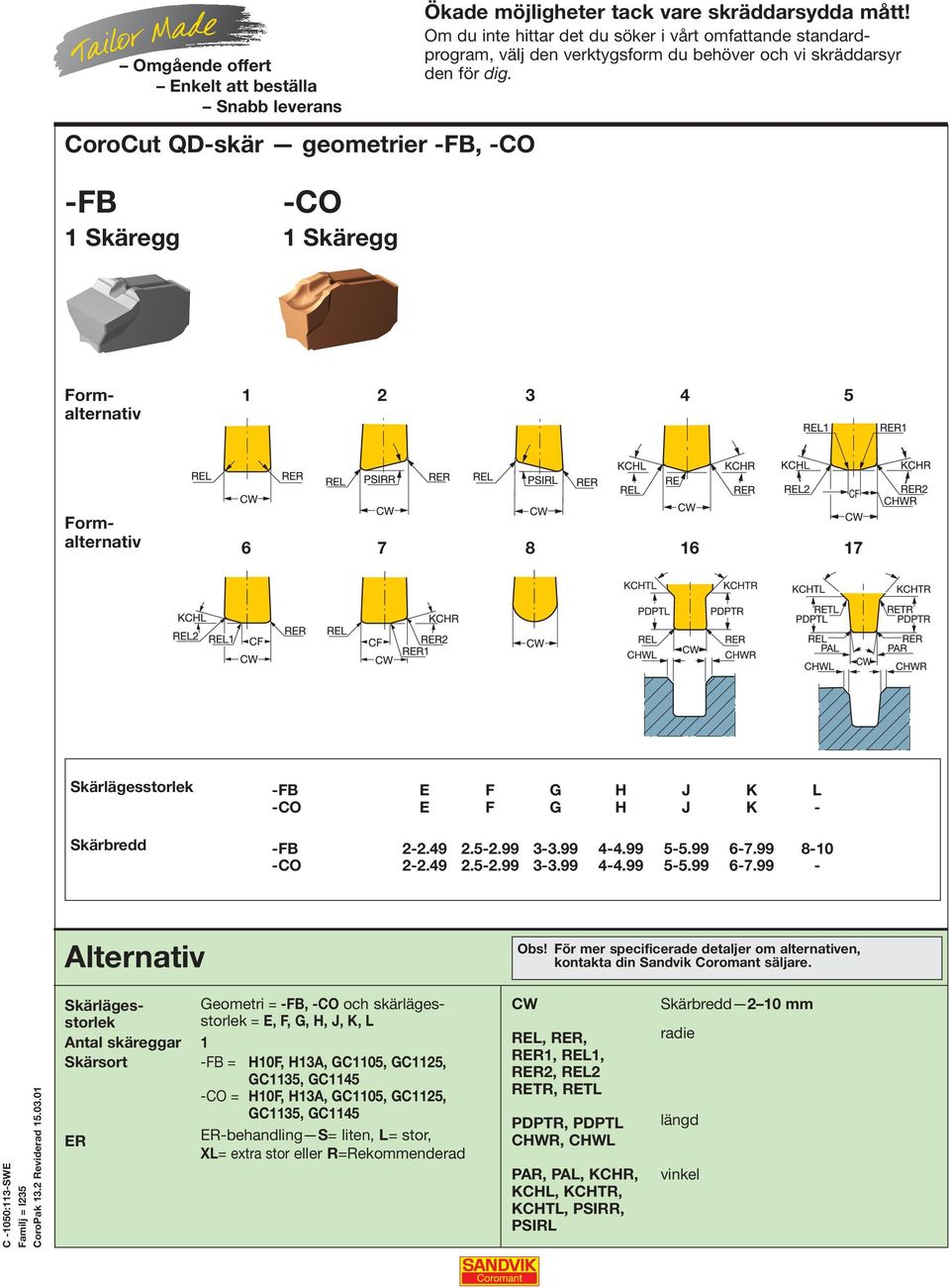

9 -FB Omgående offert Enkelt att beställa Snabb leverans CoroCut QD-skär geometrier -FB, -CO -CO 1 Skäregg 1 Skäregg Ökade möjligheter tack vare skräddarsydda mått! Om du inte hittar det du söker i vårt omfattande standardprogram, välj den verktygsform du behöver och vi skräddarsyr den för dig. Formalternativ Formalternativ Skärlägesstorlek Skärbredd -FB E F G H J K L -CO E F G H J K - -FB CO Alternativ Obs! För mer specificerade detaljer om alternativen, kontakta din Sandvik Coromant säljare. C -1050:113-SWE Familj = I235 CoroPak 13.2 Reviderad Skärlägesstorlek Antal skäreggar Skärsort ER Geometri = -FB, -CO och skärlägesstorlek = E, F, G, H, J, K, L 1 -FB = H10F, H13A, GC1105, GC1125, GC1135, GC1145 -CO = H10F, H13A, GC1105, GC1125, GC1135, GC1145 ER-behandling S= liten, L= stor, XL= extra stor eller R=Rekommenderad CW REL, RER, RER1, REL1, RER2, REL2 RETR, RETL PDPTR, PDPTL CHWR, CHWL PAR, PAL, KCHR, KCHL, KCHTR, KCHTL, PSIRR, PSIRL Skärbredd 2 10 mm radie längd vinkel

10 CoroCut QD-skär geometrier -FB, -CO Förfrågan/order nr. Kund Kund nr. (Coromant internt) Datum Gatuadress Postadress Kvantitet (min 20 stycken) Telefon nr. Telefax Kund märkning Kundreferens Säljare Ange närmaste standard katalogkod, se huvud- eller supplementkatalog QD Alternativ nr. -FB = Alternativ CO = Alternativ 1-3 Skärlägesstorlek Geometri Skärlägesstorlek -FB E F G H J K L -CO E F G H J K - Metrisk std Ange endast dina alternativ/värden som avviker från standard enligt ovan Ert värde/ Ert val Ð Antal skäreggar 1 Sort -FB = H10F, H13A, GC1105, GC1125, GC1135, GC1145 -CO = H10F, H13A, GC1105, GC1125, GC1135, GC1145 ER-behandling Skärbredd CW Radie RER, REL, RER1, REL1, RER2, REL2, RETR, RETL S=liten, L=stor, XL=extra stor eller R=Rekommenderad Geometri -FB -CO Radie Skärlägesstorlek E F G H J K L A _ Beroende av skärstorlek RER, REL, RER1, REL1, RER2, REL2, RETR, RETL CW= RER= REL= RER1= REL1= RER2= REL2= RETR= RETL= Längd PDPTR, PDPTL, CHWR, CHWL Längd PDPTR, PDPTL, CHWR, CHWL PDPTR= PDPTL= CHWR= CHWL= Vinkel PAL, PAR, KCHR, KCHL, KCHTR, KCHTL, PSIRR, PSIRL Vinkel PAL, PAR, KCHR, KCHL, KCHTR, KCHTL, PSIRR, PSIRL PAL= PAR= KCHR= KCHL= KCHTR= KCHTL= PSIRR= PSIRL= C -1050:113-SWE Familj = I235 CoroPak 13.2 Reviderad Värde/alternativ måste anges Om inget värde/alternativ angivits, ger systemet ett rekommenderat värde
