1 Svarvverktyg och alternativ från Sandvik Coromant Vägen till produktiv svarvning

2 Alternativ som hjälper dig att ligga steget före Med våra breda kunskaper om skärande bearbetning och med insikt om de varierande utmaningarna i olika branscher, strävar vi fortlöpande efter att utveckla nyskapande lösningar i samarbete med dig, för att klara dina nuvarande och framtida krav. Det senaste genombrottet är materialet Inveio, där kristallerna är riktade åt samma håll i skärets beläggningsskikt. Det ger osedvanligt bra slitstyrka och lång verktygslivslängd för stålsvarvning. Komplettera med svarvverktyg och effektiv högtryckstillförsel av skärvätska. Med rätt inställningar kan du kontrollera både spånorna och temperaturen för minskad förslitning och en säkrare process. Resultatet: maximal skärlivslängd och produktivitet. Våra världsledande svarvningsalternativ ger dig ett försprång gentemot dina konkurrenter. 2

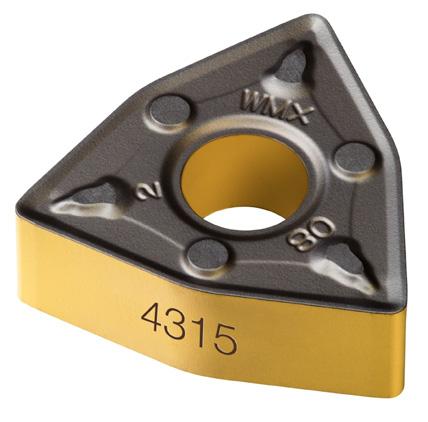

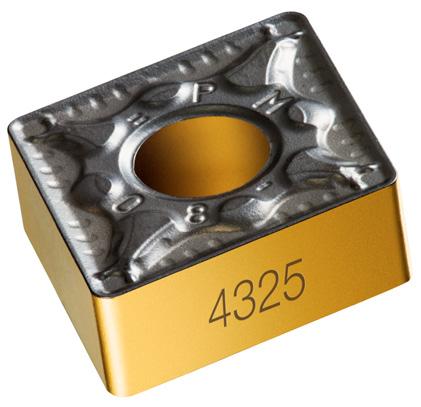

3 Inveio : slitstyrka och skärlivslängd Inveio är det tekniska genombrottet med kristallorientering i en riktning i aluminiumoxidbeläggningen, vilket ger skären en helt ny nivå av slitstyrka och livslängd. De tätpackade kristallerna som är riktade åt samma håll skapar en stark barriär mot skärzonen och spånorna. Därmed förbättras slitstyrkan. GC4325 och GC4315 ingår i en ny generation skär med Inveio. GC4325 och GC4315: hållbarhet vid stålsvarvning Stålsvarvningssorterna GC4325 och GC4315 är unika. GC4325 och GC4315 med Inveio är uthålliga sorter som ger förutsägbar bearbetning och lång verktygslivslängd i stålsvarvningsapplikationer. GC4325 ger samma tillförlitliga funktion varje gång och är första val för de flesta stålsvarvningsapplikationer. GC4315 har utvecklats för att stå emot höga temperaturer och väljs för uppgifter med hög skärhastighet, långa ingrepp och vid svarvning i hårda arbetsmaterial. 3

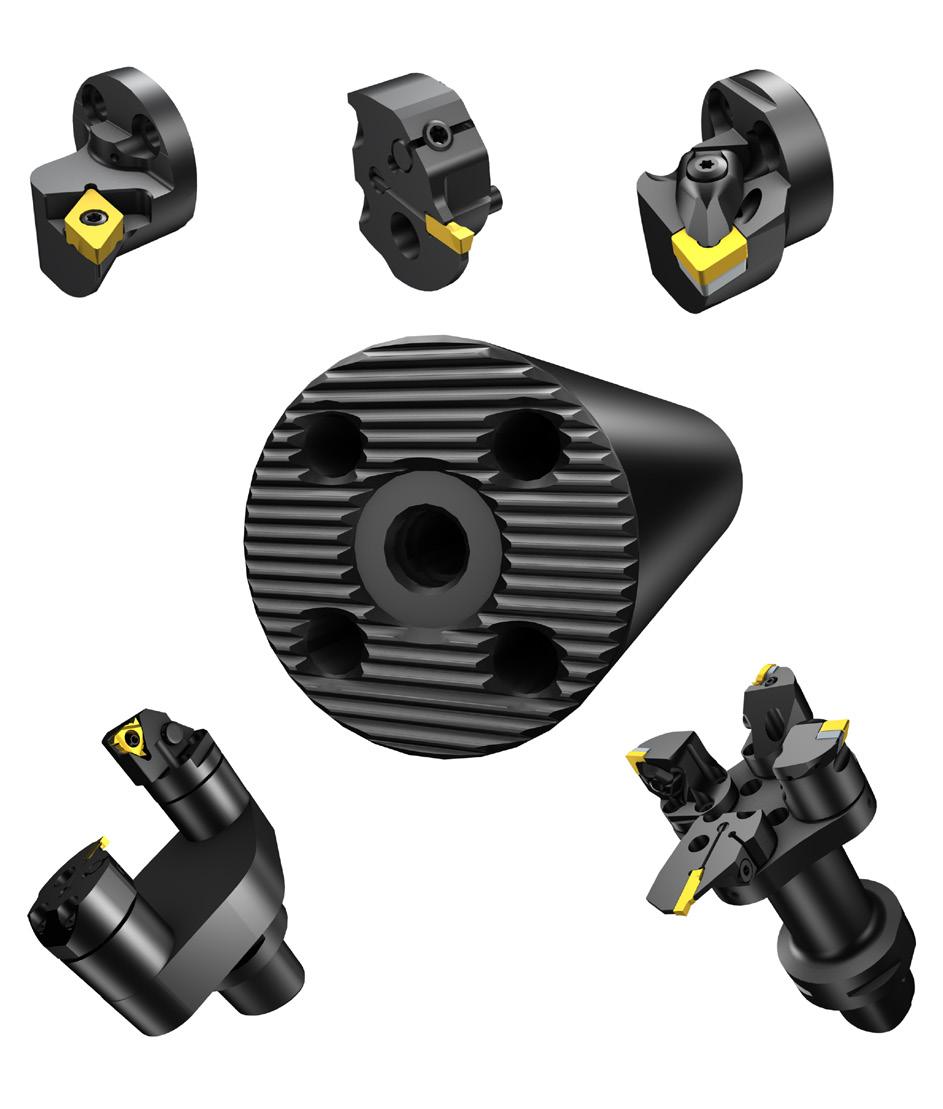

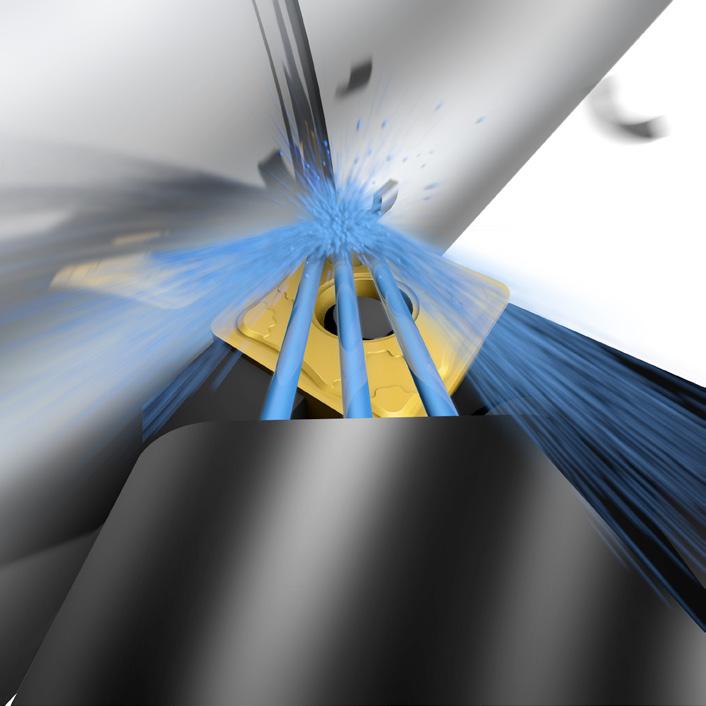

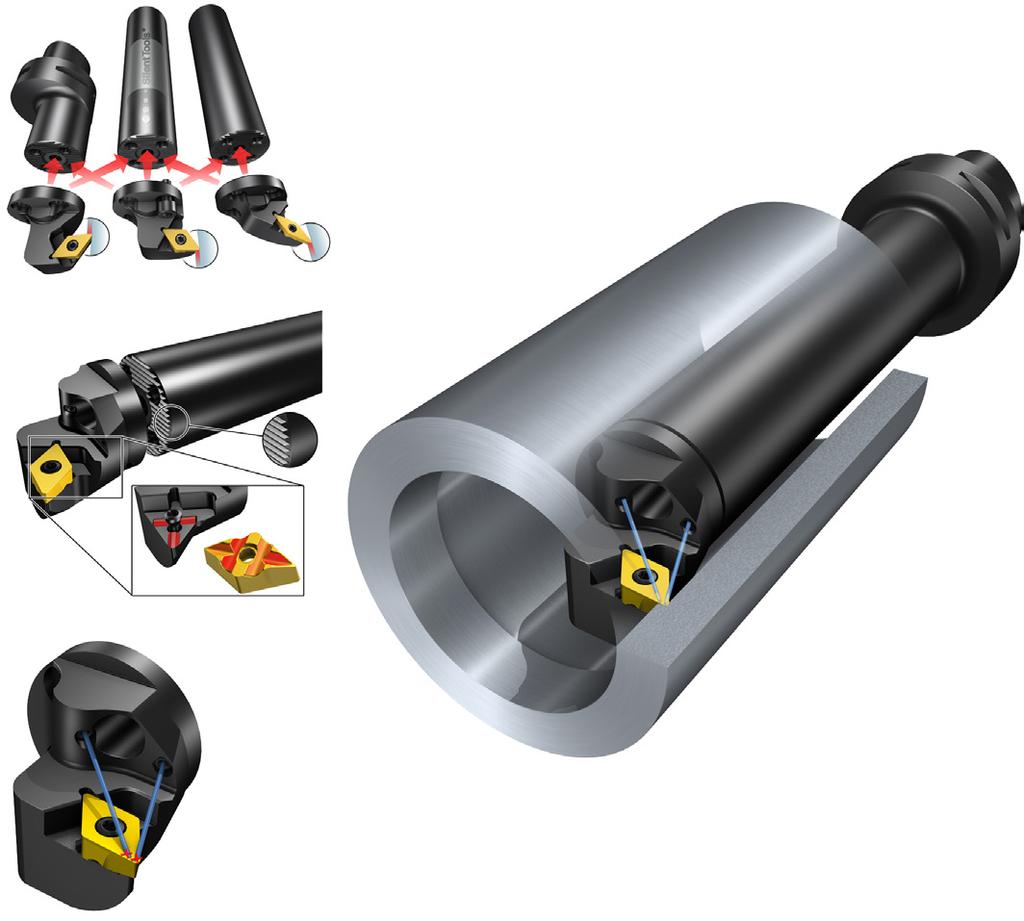

4 : modulär verktygsuppsättning CoroTurn SL är ett universellt modulsystem för flexibel verktygsuppsättning. Det genialiska gränssnittet med räfflad låsning, Serration Lock (SL), är extremt robust. Med det kan du skapa ett brett utbud av verktygskombinationer med hjälp av ett liter lager av adaptrar och utbytbara skärhuvuden. CoroTurn SL har alternativ för invändig och utvändig svarvning, spårstickning, gängning och flerfunktionsbearbetning. Designa ditt eget verktyg med : högtryckstillförsel av skärvätska CoroTurn HP-sortimentet innehåller verktygshållare med högprecisionsmunstycken. De skapar laminära skärvätskestrålar som med hög hastighet riktas mot rätt punkt på skäreggen. Strålarnas precision och egenskaper har avgörande inverkan på spånkontroll och bearbetningssäkerhet. De positiva effekterna märks redan vid lågt skärvätsketryck, men ju högre trycket är desto mer krävande material kan bearbetas. Geometrierna -MMC, -PMC och -SMC är utformade för att prestera exceptionellt bra tillsammans med CoroTurn HP-hållarna. 4

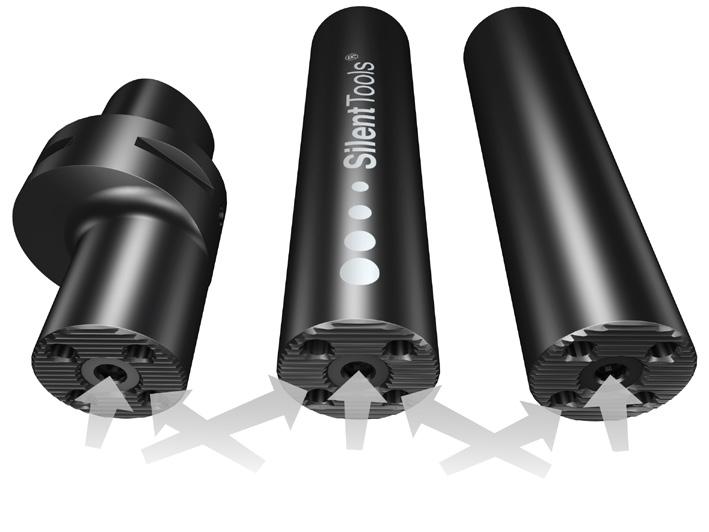

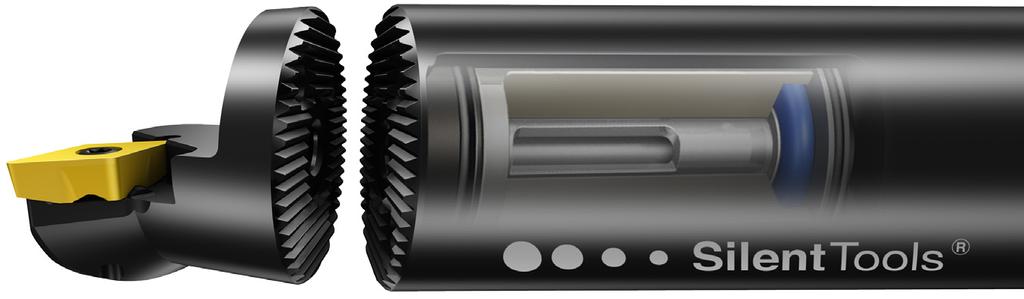

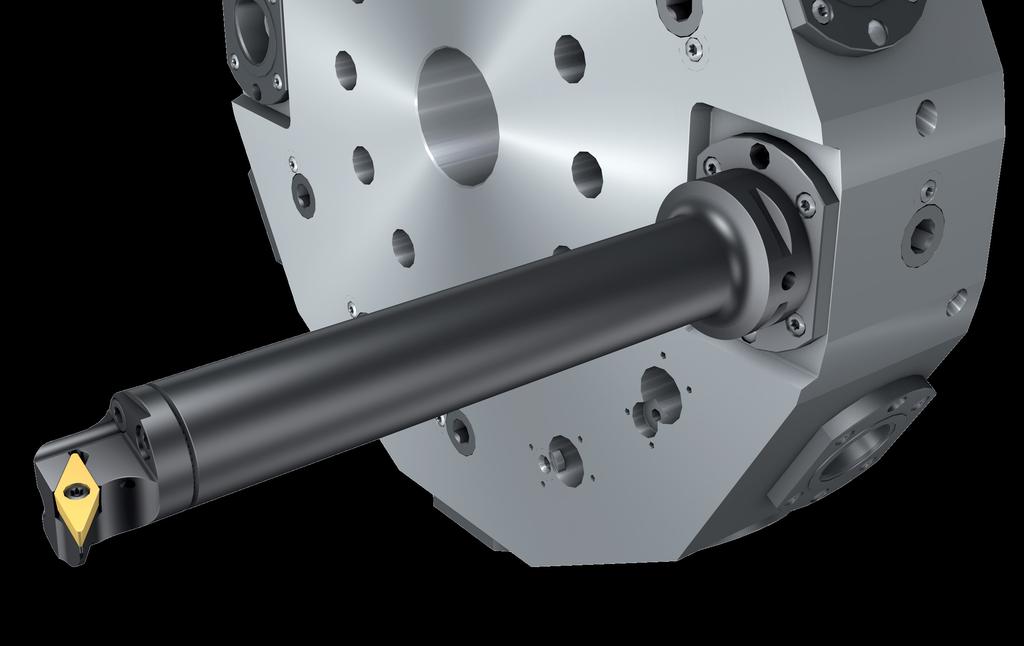

5 : inga vibrationer Silent Tools är en unik serie av vibrationsdämpade svarvbommar och adaptrar som ger maximal produktivitet och snäva toleranser även i operationer med långa räcklängder och vid annan bearbetning där vibrationer förekommer. Överblick över fördelarna: Vibrationsdämpning ger högre produktivitet Förbättrad ytjämnhet, snävare toleranser Diameterområde från 10 till 600 mm Verktyg med andra dimensioner, former och kopplingar kan beställas Inuti det vibrationsdämpade verktyget finns ett förinställt dämpningssystem som består av en tung massa som hålls upp av gummifjädrar. Olja tillsätts för att öka dämpningen. Kombinationen av CoroTurn SL-skärhuvuden och vibrationsdämpade Silent Tools-svarvbommar ger oöverträffad flexibilitet. 5

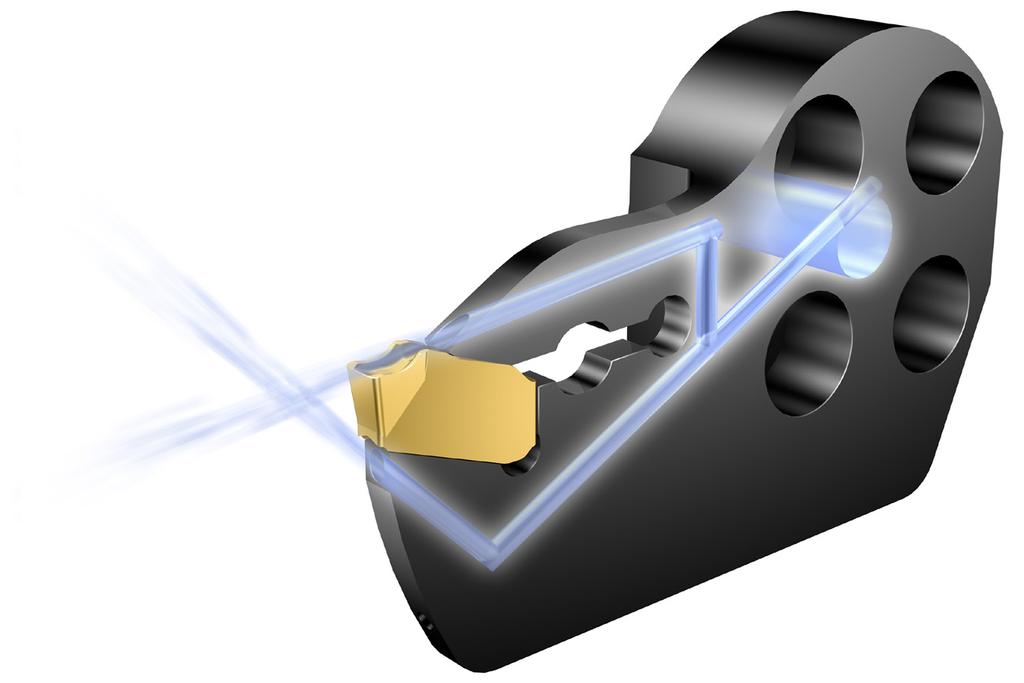

6 CoroCut QD och CoroCut 1-2: produktiv avstickning och Med övre och undre kylning som levereras till skärzonen med perfekt precision, säkerställer CoroCut 1-2 och CoroCut QD extremt produktiv och problemfri bearbetning. Snabbt, effektivt och säkert Fastspänningsmekanismen ger stabilitet och rätt klämkraft för hög säkerhet och perfekt funktion. En extra fördel är att utförandet ger snabba skärbyten. Även plug and play -adaptrarna bidrar till effektiv verktygshantering, tack vare enkel skärvätskeanslutning och snabba verktygsbyten där inga slangar behövs. De här och andra egenskaper finns i systemen CoroCut QD och CoroCut 1-2. CoroCut 1-2: första val för säker och effektiv. CoroCut QD: oöverträffad tillförlitlighet och maximal effektivitet vid avstickning och bearbetning av djupa spår. Överblick över fördelarna: Övre och undre kylning för bra spånkontroll och lång verktygslivslängd Extra stabil fastspänning och starka material minskar risken för skärbrott och gör det möjligt att använda tunnare blad Användarvänlig skärvätskeanslutning och enkelt skärbyte Det finns wiperskär för utmärkt ytjämnhet Skär för höga prestanda och alla material 6

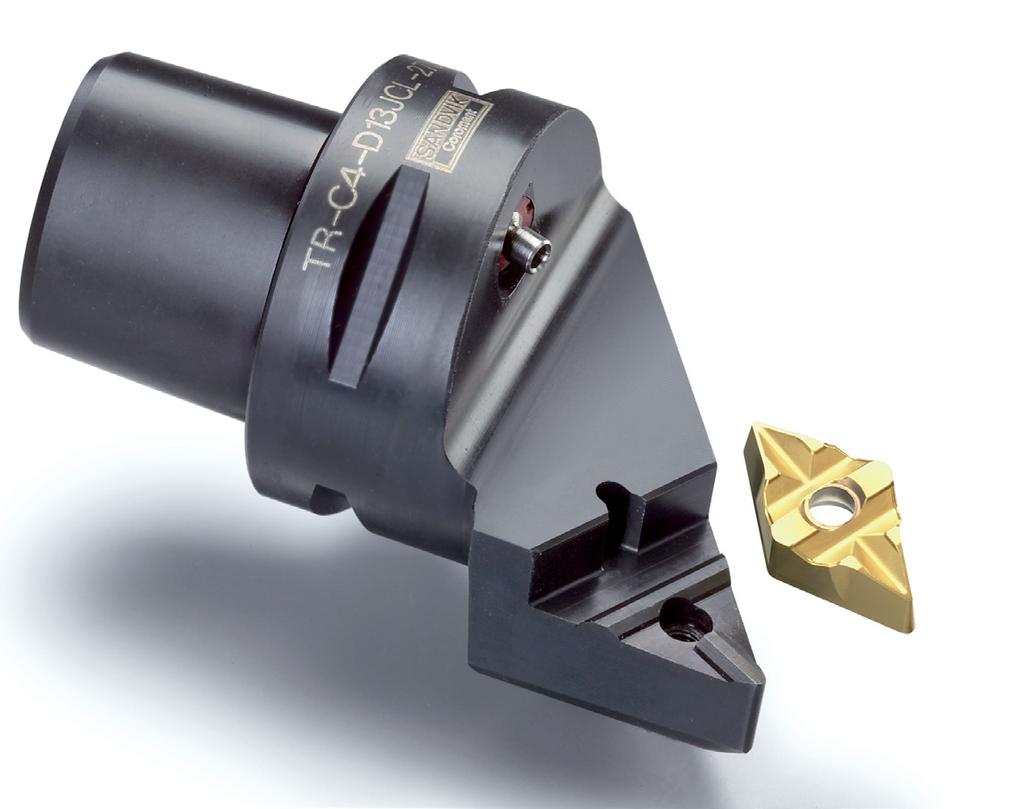

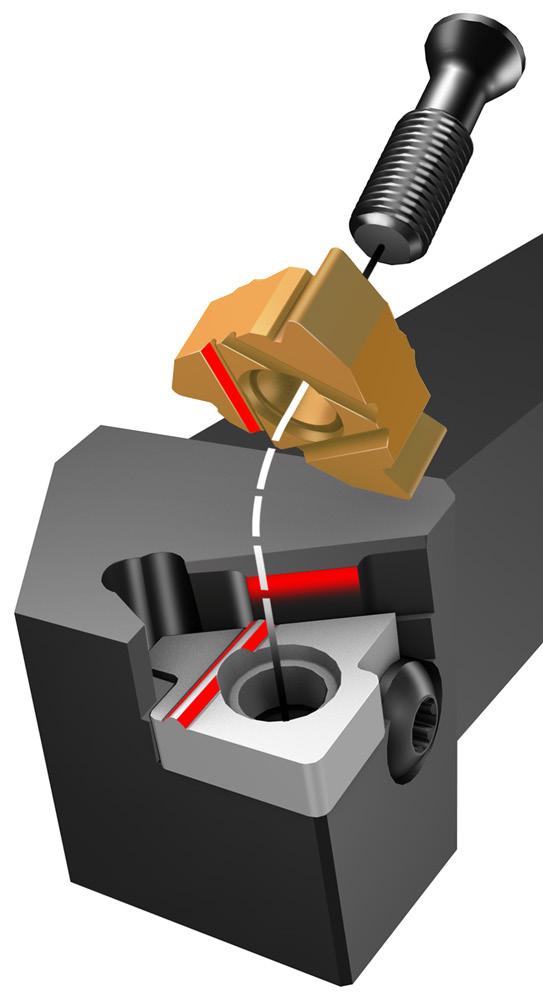

7 ilock : förhindrar skärrörelser Nyckeln till gängor och profiler av oöverträffad kvalitet är att förhindra skärkrafter som kan orsaka mikrorörelser i skärläget. ilock, ett gränssnitt mellan hållaren och skäret, är utvecklat för att eliminera eventuella mikrorörelser. Gränssnittet finns i systemen CoroThread 266 och CoroTurn TR. CoroTurn TR för profilsvarvning med hög precision Maximal skärstabilitet i verktygshållaren Repeterbar indexering av skär Snävare toleranser och ytor med hög kvalitet Möjliggör höga skärdata Kvalitetsgängor med CoroThread 266 Konsekvent gängprofil Utmärkt ytjämnhet Noggrann indexering av skär 7

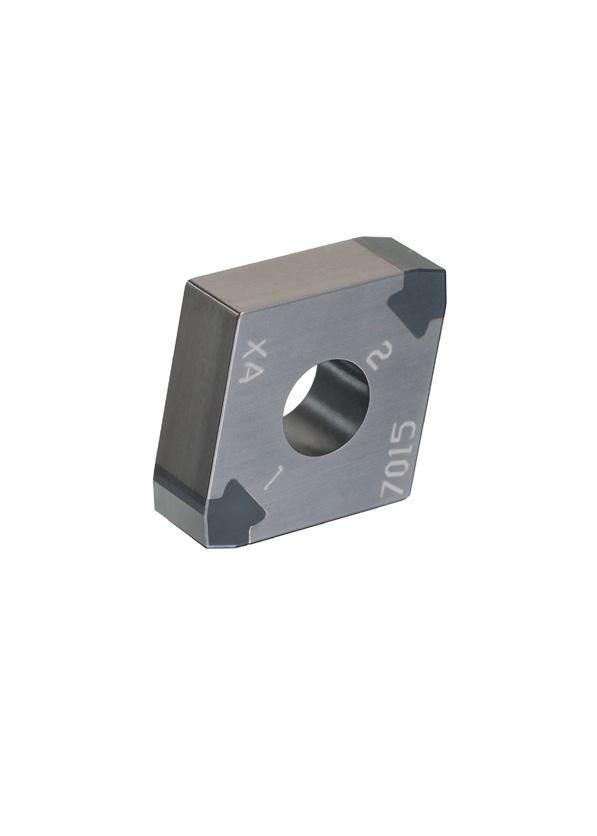

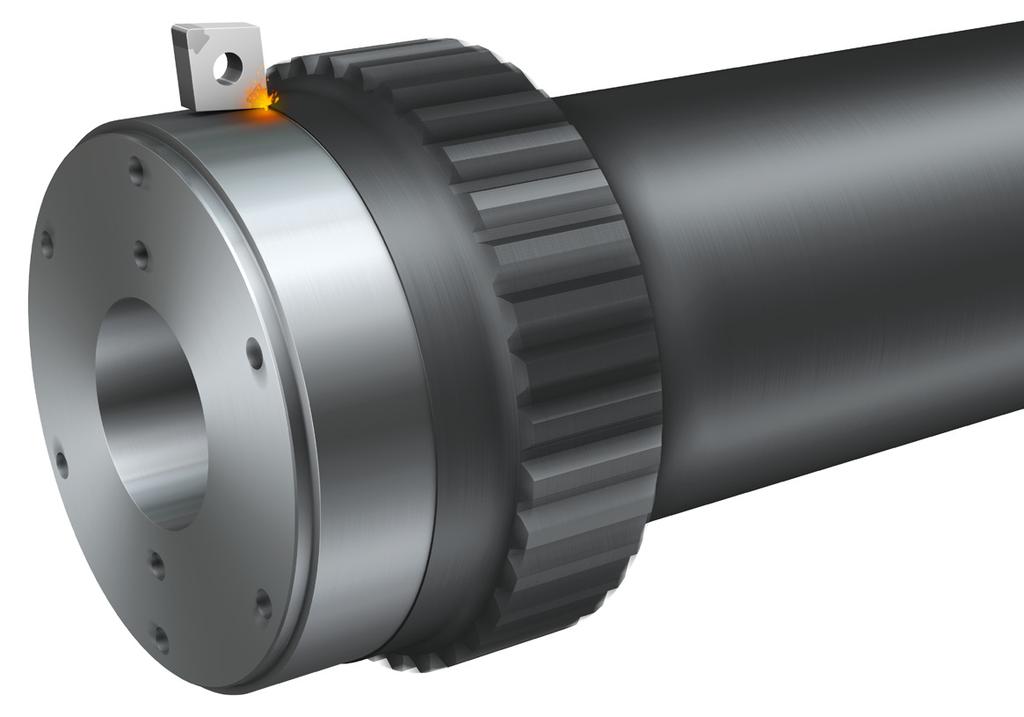

8 Hårdsvarvning: det effektiva alternativet till slipning Hårdsvarvning är ett kostnadseffektivt alternativ till slipning för stål med en hårdhet mellan 55 och 68 HRc. Med hårdsvarvning kan du minska bearbetningstiden och kostnaderna med 70 % eller mer samtidigt som flexibilitet, ledtid och komponentkvalitet förbättras. Nyckeln till framgångsrik hårdsvarvning: sorterna CB7015 och CB7025 Wiper och Xcel ger hög produktivitet Wiper och Xcel: produktivitetshöjare Wiperutförandena -WH och -WG baseras på ett antal olika radier och har tagits fram speciellt för hårdsvarvning. Wiperskär ger två förbättringsmöjligheter: Förbättrad ytjämnhet med standardskärdata Bibehållen ytjämnhet vid betydligt högre matning Använd Xcel-skäret som optimerare. Med en rak skäregg tillsammans med wiper får du stora fördelar jämfört med standardradieskär. Under rätt förhållanden möjliggör Xcel-skär mycket höga matningshastigheter och ger en utmärkt komponentkvalitet. 8

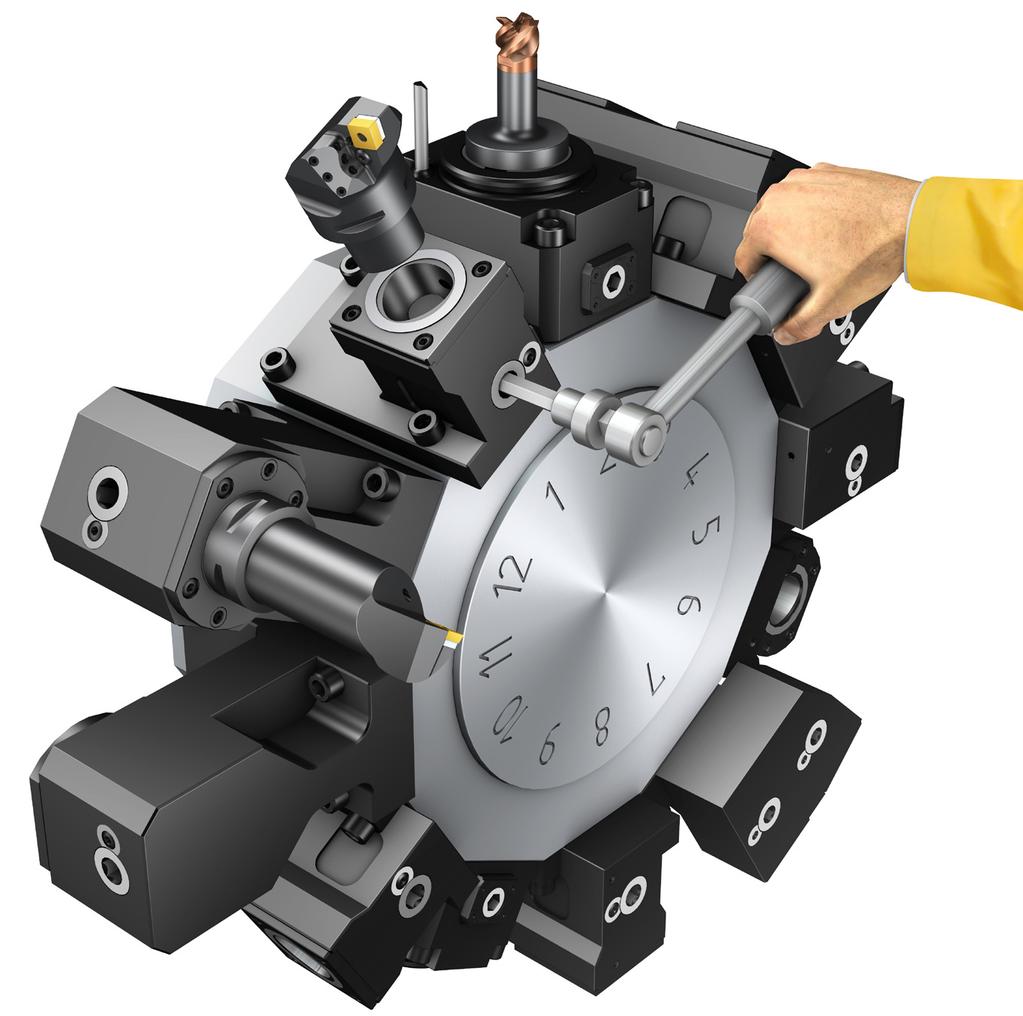

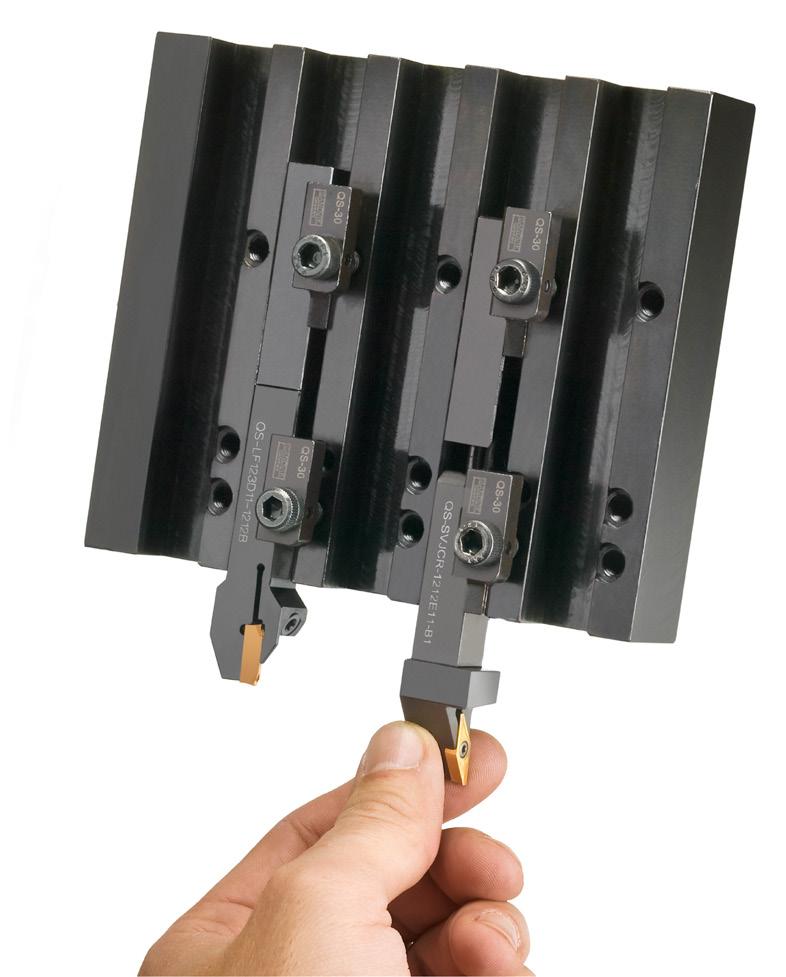

9 Snabbväxling: mer bearbetningstid Snabbväxlingssystemet Coromant Capto och hållarsystemet QS är utformade för kraftigt förbättrat maskinutnyttjande. Systemen är utvecklade för att ge enkel hantering och snabba verktygsbyten, för maximal effektivitet i verkstaden. Båda systemen har alternativ med högtryckstillförsel av skärvätska för spånkontroll och bearbetningssäkerhet. QS hållarsystem få ut mer av din automatsvarv Enkelt verktygsbyte för kortare ställtider Repeterbar, exakt skäreggspositionering Coromant Capto snabbväxling i svarvar och flerfunktionsmaskiner Hög stabilitet och noggrannhet Kort riggtid Hög böjstyvhet 9

10 Tailor Made: särskilt utformat för dina behov Ibland kanske just den dimension som du söker saknas. Om så är fallet, vänd dig till vår Tailor Made-tjänst. Överblick över Tailor Made-fördelar: Verktyg och skär utformade för specifika krav Snabba offerter och korta leveranstider Prestandagaranti för givna produkt- och skärdata Tailor Made kan beställas online och av våra säljare. Mer information finns på 10

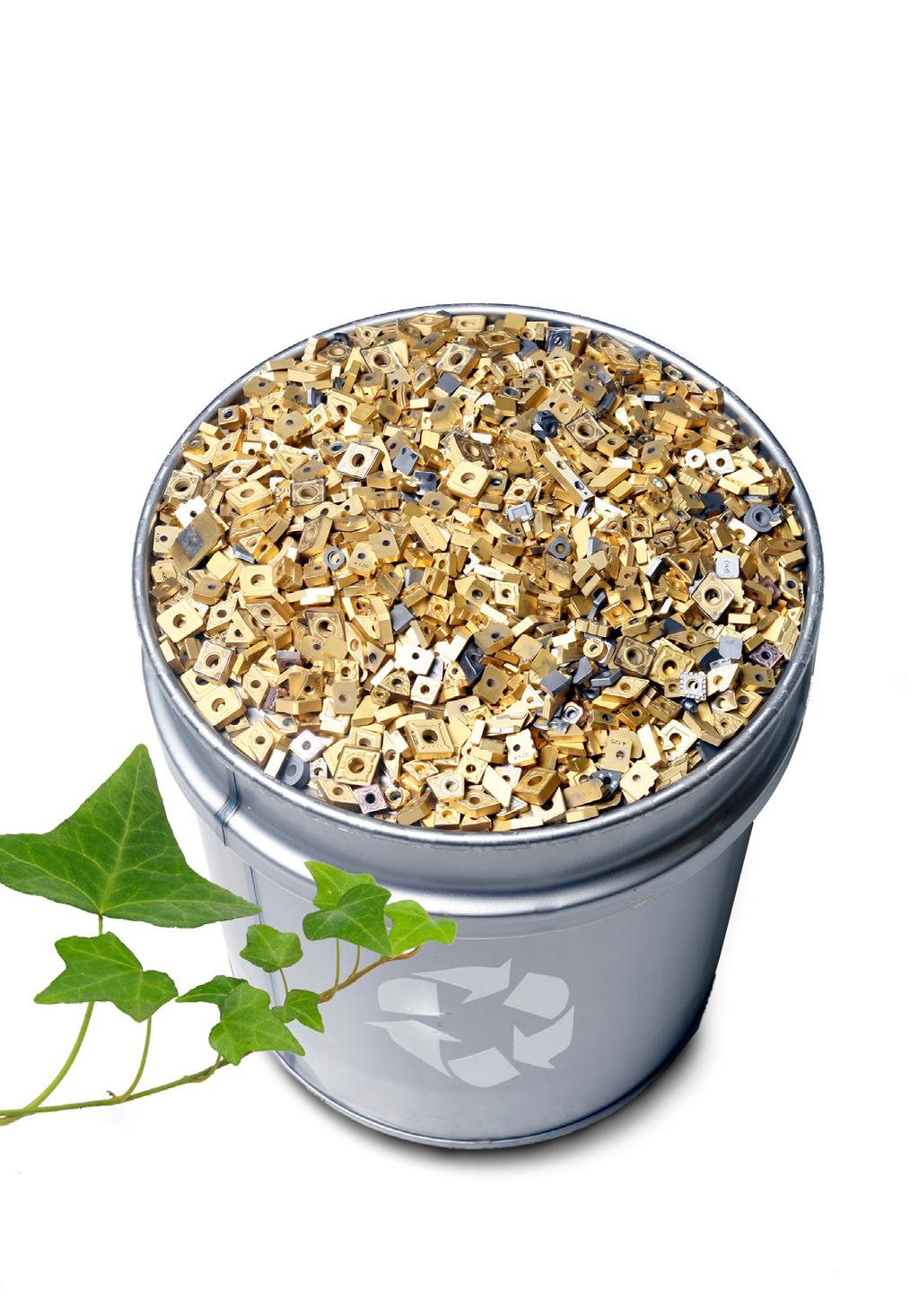

11 Miljömässigt hållbart och lönsamt De flesta av våra solida hårdmetallverktyg kommer från återvunnen hårdmetall. Den hårdmetall vi använder kommer från våra kunder, som kan tjäna tiotusentals kronor per år i vinst genom att sälja sina utslitna skär och solida verktyg till oss. Oavsett ursprung köper vi dem från dig till gällande marknadspris. Var noga med att återvinna dina solida hårdmetallverktyg. Det främjar både miljön och lönsamheten. Mer information finns på 11

12 För mer information coromant.com Huvudkontor: AB Sandvik Coromant SE Sandviken, Sweden E-postadress: C-1040:099 SWE/01 AB Sandvik Coromant 2014
