1 Ökar produktiviteten i det tysta Silent Tools

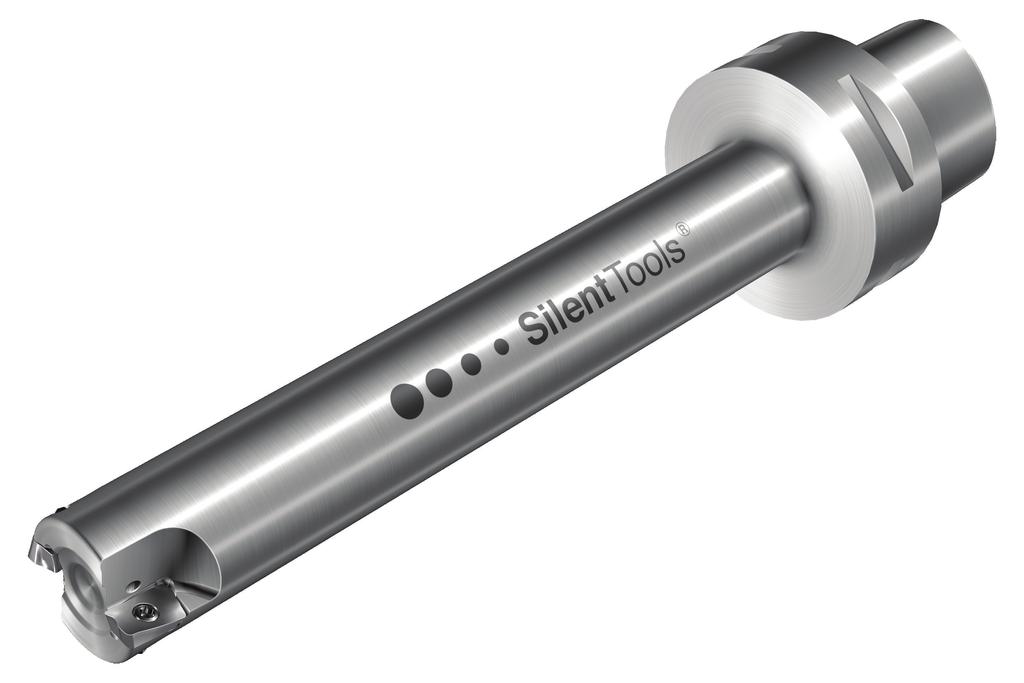

2 Njut av tystnaden Silent Tools har länge varit varumärket för ett sortiment med verktygshållare för svarvning, fräsning, uppborrning och borrning. Verktygshållarna är konstruerade för att minimera vibrationer med hjälp av en dämpare inne i verktygskroppen. Majoriteten av Silent Tools-kunder använder dessa verktyg för långa överhäng och dålig åtkomlighet. Tester har dock visat att även vid kortare överhäng kan man uppnå stora produktivitetsökningar och bättre ytkvalitet. Inte bara en problemlösare Det integrerade dämpningssystemet gör det lättare att stabilisera hela bearbetningsprocessen. Så om du behöver en snabbare process utan att äventyra komponenternas höga kvalitet kan Silent Tools vara svaret. Oavsett om du ökar spånavverkningen, förbättrar ytjämnheten, säkrar processerna eller minskar produktionskostnaderna kommer du helt säkert att njuta av tystnaden. en produktivitetshöjare Här är några exempel där vi ökade produktiviteten med över 100%.

3 Tung dämpkropp omgiven av en speciell oljig vätska Dämpkroppen upphängd i två gummibussningar Ökar produktiviteten i det tysta Här är några av de fantastiska resultat som du kan uppnå om du byter till Silent Tools.

4 Fräsning mot skuldra Genom att använda ett Silent Tools-verktyg vid fräsning mot skuldra på ett ventilhus kunde man öka spånavverkningen och förbättra ytjämnheten. Med ökad hastighet, skärdjup och spindelvarvtal behövde man inte oroa sig för vibrationsproblem. Resultaten är entydiga. En produktivitetsökning på 149 % och avkastning på investerat kapital efter 9 veckor. Bearbetning: Cirkulär interpolering Komponent: Ventilhus Material i arbetsstycket: CMC 09.1, K3.2.C.UT, nodulärt gjutjärn Maskinkostnad EUR/timme: 195 Bearbetad volym/detalj cm 3 (tum 3 ): 179 (10.92) Z n : 5 Längd på verktygsenhet, mm (tum): 280 (11.024) Referens Silent Tools Adapter: C CD Skärhuvud: R Q22-18M Skärdata: n, varv/min: v c m/min (ft/min): 176 (577) 280 (918) f z mm (tum): 0.31 (.012) 0.27 (.010) v f mm/min (tum/min): 687 (27.05) (45.52) v fa mm/min (tum/min): 8.0 (.315) 19.0 (.748) a p mm (tum): 4.0 (.158) 6.0 (.236) a e mm (tum): (.732) (.732) Tot. cykeltid: min min Livslängd (antal komp.): KOMPONENT: VENTILHUS

5 Resultat: 149% Produktivitetshöjning!

6 Resultat: 162% Produktivitetshöjning! KOMPONENT: FARTYGSMASKIN

7 Planfräsning 185 timmars produktionstid per år var resultatet av insikten att en bearbetningsprocess, som faktiskt fungerade bra, kunde bli ännu mycket bättre med ett specialtillverkat Silent Tools-verktyg för just den kundens behov. Den övre delen av ett ventilhus krävde en särskild vibrationsdämpad fräsadapter för att uppnå ett större skärdjup och få hela processen att gå snabbare. Nu kunde denna planfräsningsoperation öka produktiviteten med 162 % för hela komponenten. Bearbetning: Planfräsning Komponent: Ventilhus Material i arbetsstycket: CMC 09.1, K3.2.C.UT, nodulärt gjutjärn Maskinkostnad EUR/timme: 745 Bearbetad volym/detalj cm 3 (tum 3 ): 122 (7.45) Z n : 6 Längd på verktygsenhet, mm (tum): 300 (11.81) Referens Silent Tools Adapter: S //ISO50 Skärhuvud: R Q22-18H Skärdata: n, varv/min: v c m/min (ft/min): 150 (492) 237 (778) f z mm (tum): 0.32 (.013) 0.18 (.007) v f mm/min (tum/min): 1200 (47.25) 1320 (52.00) a p mm (tum): 1.0 (.040) 3.0 (.120) a e mm (tum): 31.5 (1.240) 31.5 (1.240) Tot. cykeltid: min min Livslängd (antal komp.): 1 3

8 KOMPONENT: PROCESSFLÄNS Resultat: 188% Produktivitetshöjning!

9 Svarvning invändigt hål Invändig svarvning är känslig för vibrationer. Valet av verktyg är mycket begränsat av komponentens håldiameter och längd, eftersom håldjupet bestämmer överhänget. Minimera verktygsöverhänget och välj största möjliga bomdiameter för bästa möjliga stabilitet och noggrannhet. För invändig svarvning är en vibrationsdämpad Silent Tools-svarvbom i stål första val. En typisk invändig lätt grovbearbetning av en processfläns hade stora fördelar av att en Silent Tools-svarvbom användes. Genom att motverka vibrationerna kunde vi mer än fördubbla spindelvarvtalet, minska cykeltiden med en tredjedel och maximera produktiviteten med en ökning på 188 %. Bearbetning: Allmän invändig bearbetning, lätt grovbearbetning Komponent: Processfläns Material i arbetsstycket: CMC 01.1, P1.1.Z.AN, låglegerat stål Maskinkostnad EUR/timme: 75 Arbetstimmar/vecka: 80 Användning av dämpade adaptrar: 44% Bearbetad volym/detalj cm 3 (tum 3 ): 54 (3.295) Längd på verktygsenhet, mm (tum): 406 (15.984) Referens Silent Tools Adapter: C C Skärhuvud: 570-DCLNL L Skärhuvud: n, varv/min: D m mm (tum) 60 (2.360) 60 (2.360) v c m/min (ft/min): 80 (263) 180 (591) f n mm/varv (tum/varv): 0.1 (.004) 0.15 (.006) a p mm (tum): 1.0 (.040) 2.0 (.079) Tot. cykeltid: min min Livslängd (antal komp.):

10 Uppborrning Vibrationsdämpade Silent Tools bommar och adaptrar för uppborrning gör det möjligt att upprätthålla god produktivitet och snäva toleranser, också med långa verktygsöverhäng. Bearbetningen av denna flygplansdel, med en längd på 2,1 m (7 ft) och bredd på 0,91 m (3 ft), var en utmaning vad gäller åtkomlighet. Arbetet innefattade bearbetning av två fästhål på komponentens utsida. De två hålen satt i linje. Processen bestod av medelgrov bearbetning av båda fästhålen från ena sidan. Därefter en finbearbetningspassering av det ena fästhålet från ena sidan och brotschning från en sida. Sedan ställdes delen om till andra sidan. Mata fram den till mitten. Finbearbeta det andra fästhålet och brotscha det. Vi kombinerade finbearbetning och brotschning i samma operation och använde Silent Tools för att komma åt att borra upp båda fästhålen i samma operation. Detta gjorde processen snabbare genom att eliminera en omriggning. Vi kunde göra allt från en sida och eliminera brotschen. Som du kan se på nedanstående data kunde vi öka hastigheten och matningen. På det sättet uppnådde vi räntabilitet redan efter att ha tillverkat 9 komponenter. En häpnadsväckande produktivitetsökning på 228 % för hela komponenten. Bearbetning: Finbearbetning Komponent: Fästhål, landningsställ Material i arbetsstycket: 300M, Höglegerat stål Maskinkostnad EUR/timme: 75 Användning av dämpade adaptrar: 6% Bearbetad volym/detalj cm 3 (tum 3 ): 0.07 (0.004) Z n : 1 Längd på verktygsenhet, mm (tum): 332 (13.071) Referens Silent Tools Adapter: C5-R825B-FAD315A Skärdata: n, varv/min: v c m/min (ft/min): 30.5 (100) 38.1 (125) D m mm (tum): 47.6 (1.874) 47.6 (1.874) f n mm/varv (tum/varv): (.0002) (.0015) a p mm (tum): 0.05 (.002) 0.05 (.002) Tot. cykeltid: min min Livslängd (antal komp.): 1 1

11 Resultat: 228% Produktivitetshöjning! KOMPONENT: LANDNINGSSTÄLL
