1 Det produktiva alternativet Gängning för alla behov

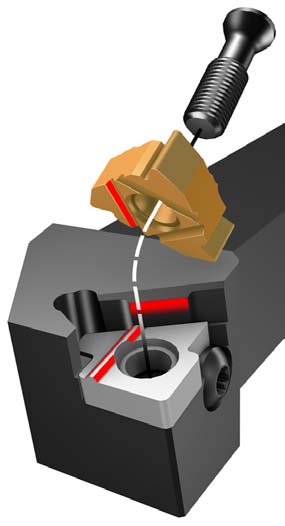

2 Ett verktyg för alla tillfällen Våra gängningslösningar är din nyckel till högre produktivitet inom fler områden än någonsin. Ta till exempel CoroThread 266 ett nytt skär i storlek 16 medför nu unika gängningsprestanda inom alla typer av gängbearbetning. ilock-gränssnittet ger stabilitet till alla gängningsapplikationer. Den säkra kopplingen mellan skär, underläggsplatta och verktygshållare står emot skärkrafter, håller skäret stabilt och garanterar högsta möjliga repeterbarhet. I kombination med snabbare skärindexering klarar CoroThread 266 helt enkelt gängor av hög kvalitet med färre passeringar. CoroThread 266 finns nu i två unika gängningssorter och är första val för alla material. Stabilt gängverktyg Rätt från första komponenten Skäret kan inte monteras fel Utmärkt ytjämnhet Färre passeringar Exakt gängform Skärstorlekar ic ilock-gränssnittet: spår på skäret låses i styrskenan på underläggsplattan ic 9,525 mm 12,70 mm 15,875 mm I I 16 mm 22 mm 27 mm E- och M-tolerans E = ±0.01 mm M = ±0.05 mm E = ±0.05 mm M = ±0.05 mm

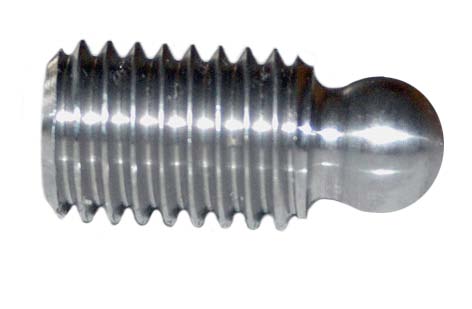

3 De särskilda gängningssorterna för CoroThread 266 gör det enkelt att välja applikation! Om du huvudsakligen gängar i: Stål, gjutjärn eller aluminium välj GC1125 Rostfria stål eller varmhållfasta superlegeringar välj GC1135 Profiler som kräver vassa skäreggar välj GC1135 GC1135 Höjer gängkvaliteten För material i ISO M, -S, -P, -K Optimerad för rostfria stål och varmhållfasta superlegeringar Det bästa alternativet för vassa profiler i alla material GC1125 Ökar produktiviteten Höjer gängkvaliteten Passar material i ISO P, -M, -K, -N Optimerad för gängning i stål GC det produktiva alternativet Komponent: Styrtapp Operation: Gängsvarvning Material: CMC 01.2 Verktyg: 266RFG Typ av gänga: 1,5 mm metrisk 60 Diameter: 35 mm Längd: 18 mm Konkurrent CoroThread 266 Skär: Konkurrent 266RG-16MM01A150M Sort: Konkurrent GC1125 v c: 165 m/min 181 m/min n: varv/min varv/min nap: 6 5 Tid i ingrepp: 0,05 min 0,04 min Skärlivslängd: det det. Resultat: Produktivitetsökning på 32 %

4 Flexibel gängning i alla lägen CoroThread 266 Den bästa lösningen för alla typer av gängor. Sandvik Coromant, det självklara valet för produktiv gängning. Silent Tools med SL-skärhuvuden För invändiga gängor med hög kvalitet. De vibrationsdämpade 4C-bommarna minskar vibrationerna och ökar produktiviteten. Twin-Lock Gänglösningen för tillverkning av rör, kåpor och kopplingar för oljeledningar. CoroMill 327 Gängning, spårfräsning och fasning i hål med diametrar större än 10 mm.

5 CoroMill 328 Gängning, spårfräsning och fasning i hål med diametrar större än 39 mm. CoroCut MB För invändig gängning med vassa skäreggar, i hål med diametrar större än 10 mm. CoroTurn XS För invändig gängning med vassa skäreggar, för hålstorlekar ner till 4 mm. CoroMill Plura Det här hårdmetallssortimentet för pinnfräsning och gängfräsning inkluderar verktygsformer och sorter för alla material och applikationer. CoroThread 266 CoroCut XS För hög precision i automatsvarvar.

6 - Får jag be om lite gängning tack. Ska det vara fräsning eller svarvning? Gängning kan vara mycket krävande. Det finns många olika sätt att gänga en komponent och ännu fler gängformer att välja mellan men endast det rätta verktyget och den rätta applikationsmetoden ger perfekt resultat. I valet mellan gängfräsning och gängsvarvning finns ett antal hållpunkter: Gängsvarvning - det självklara valet för hög produktivitet - gängformer och ytor med hög kvalitet - ett stort antal gängprofiler Gängfräsning - bra spånkontroll ger säker funktion - låga skärkrafter för tunnväggiga komponenter - når botten på ett bottenhål CoroThread 266 CoroMill 328

7 Vi är kompletta vad gäller gängning och ser alla möjligheter. Kontakta din Sandvik Coromant-representant som kan hjälpa dig att göra gängningen så produktiv som möjligt. Vi finns här för att hjälpa dig.

8 Ett komplett gängningskoncept CoroThread 266 täcker nu fler applikationer än någonsin. Utbudet med tre skärstorlekar utgör det bredaste sortimentet för produktiv bearbetning inom alla industrisektorer och ilockgränssnittet ger överlägsen stabilitet. För perfekta gängresultat, välj stabila verktygshållarsystem med Coromant Capto -koppling. Tillsammans med skärhuvuden med räfflad koppling (SL) blir bearbetningskombinationerna så gott som oändliga. CoroThread 266 erbjuder en lösning för varje situation. Utbytbart skärhuvud Coromant Captokoppling Se supplementet för hela sortimentet av CoroThread 266 verktygshållare och skärgeometrier. Din lokala Sandvik Coromant-återförsäljare: För mer information, se supplementet eller besök Huvudkontor: AB Sandvik Coromant Sandviken E-post: C-1040:090 SWE/01 AB Sandvik Coromant
