PLANFRÄSAR MED DUBBEL- SIDIGA SKÄR FRÅN SECO LIGG STEGET FÖRE KONKURRENTERNA

Transkript

1 PLANFRÄSAR MED DUBBEL- SIDIGA SKÄR FRÅN SECO LIGG STEGET FÖRE KONKURRENTERNA

2 ÖKANDE KRAV PÅ PRODUKTIONSKAPACITETEN TILLVERKARE MÖTER STÄNDIGT NYA KRAV: Ökande beställningar skapar ett konstant behov av förbättrad produktionskapacitet Långa ledtider för nya maskinverktyg tvingar tillverkarna att öka belastningen på befintlig utrustning Den ökande pressen från marknaden och konkurrensen betyder att företag måste reagera snabbt och anpassa sig för att behålla konkurrenskraften Företag måste sänka och hantera sina processkostnader Konkurrenskraft förutsätter hög flexibilitet och anpassningsförmåga Lägre kostnader förutsätter tillförlitliga och enhetliga processer samt noggrannhet DU VILL LIGGA STEGET FÖRE, MEN VAR BÖRJAR DU? På dessa områden kan du optimera din tillverkningseffektivitet: Maximera kapaciteten hos befintlig utrustning Skapa tillförlitliga processer Hantera dina processkostnader Hantera risker under processförändringar Välj pålitliga produkter och supportfunktioner som stärker din konkurrenskraft 2

3 VAD MÅSTE DU VETA NÄR DU VÄLJER EN FRÄS? FAKTORER SOM PÅVERKAR BEARBETNINGEN Planfräsning är en stor del av bearbetningen på många arbetsstycken och ger utmärkta möjligheter att få konkurrensfördelar. Innan du börjar måste du göra några överväganden: Du måste ha lämpliga bearbetningsförhållanden Det är avgörande att välja rätt fräs bland det stora utbud som finns Vad är dina behov minimala skärkostnader, maximal avverkningshastighet eller något däremellan? Ditt val kan sänka kostnaderna såväl som försämra produktiviteten Vilka faktorer är nyckeln för valet av fräs? UPPNÅ BALANS URVALSFAKTORER Maskineffekt och -vridmoment Stabiliteten på arbetsstyckets uppsättning Volym på material som ska tas bort Kvalitetskrav på arbetsstycket Förbrukningskostnader kontra avverkningshastighet Avsedda applikationslösningar Arbetsmaterial 3

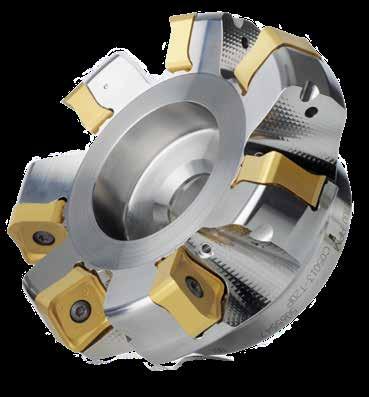

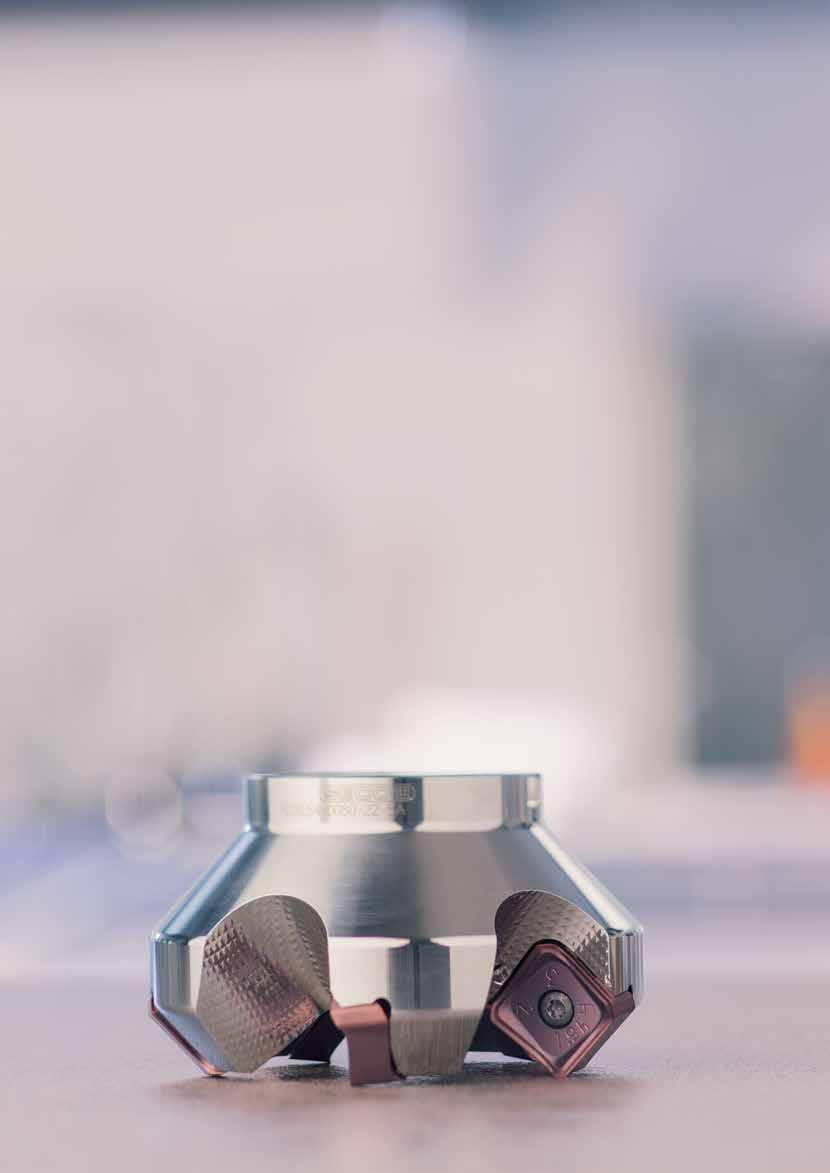

4 MYCKET HÖG AVVERKNING MED DOUBLE QUATTROMILL 22 DOUBLE QUATTROMILL 22: Utnyttja den fulla maskinkapaciteten Säker planfräsning av större komponenter på mindre tid Uppnå större skärdjup på upp till 11 mm vi erbjuder två DQ22-fräsar med 45 och 68 ställvinkel. Använd kostnadseffektiva dubbelsidiga skär Få fördelar av skär som är utvecklade för prestanda- och processtillförlitlighet Använd samma verktyg i de flesta material Förbättra komponenternas ytjämnhet Fräs Beteckning Program Max skärdjup Ställvinkel Kassettutförande Skäreggar Delning Kylning Applikationsområden Montering fräskropp R mm 9 mm 45 Ja, mm 8 Normal Tättandad Alla diametrar P M K S F Dorn R mm 11 mm 68 Ja, mm 8 Normal Tättandad Alla diametrar P M K S H Dorn * Double Quattromill-fräskroppar är tillverkade i Idunmaterial, ett optimerat korrosionsbeständigt material med alla egenskaper som krävs för lång livslängd och hållbarhet vid planfräsning. * Med Idunmaterial behövs ingen nickelbeläggning, vilket gör Double Quattromill mycket mer miljövänlig. På bilden: R i 22-storlek 4

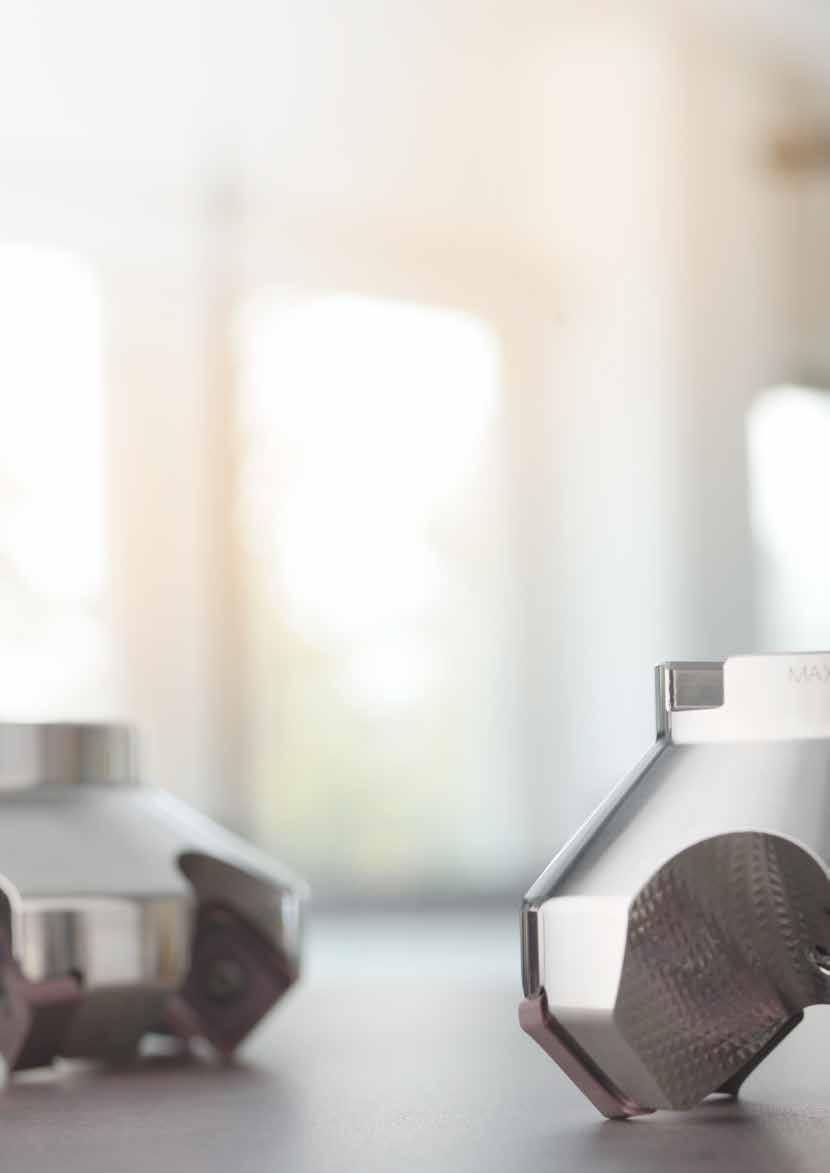

5 PRESTANDA OCH EKONOMI MED DOUBLE QUATTROMILL 14 DOUBLE QUATTROMILL 14: Ta tillvara på kraften i din maskin Utvecklad för att förbättra applikationer med normala skärdjup Erhåll skärdjup på upp till 8 mm i de flesta material Sänk kostnaden per skäregg utan att kompromissa med höga prestanda Förenkla processer och minska lagret med kostnadseffektiva dubbelsidiga skär Utvecklad för maskinsäkerhet och prestanda Förbättra komponenternas ytjämnhet Fräs Beteckning Program Max skärdjup Ställvinkel Kassettutförande Skäreggar Delning Kylning Applikationsområden Montering fräskropp R mm 6 mm 45 Ja, mm 8 Normal Tättandad Alla diametrar P M K N S F Dorn R mm 8 mm 68 Ja, mm 8 Normal Tättandad Alla diametrar P M K N S F Dorn * Idunmaterialets sammansättning och fasta skärlägen eller kassetter förlänger fräskroppens livslängd. Det speciella mönstret på fräskroppen ger bättre spånevakuering. * Valnötsskal används vid poleringsprocessen för ännu bättre miljövänlighet. På bilden: R i 14-storlek 5

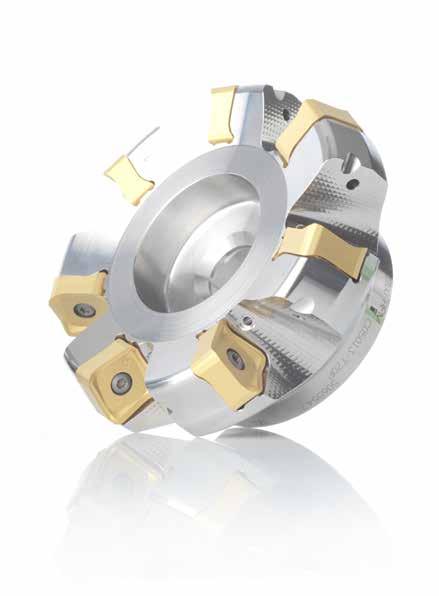

6 DOUBLE QUATTROMILL TEKNISK INFORMATION Utmärkt stabilitet tack vare stabil dornmontering Positiva skär minskar skärkrafterna 45 och 68 ställvinkel passar de flesta av dina planfräsapplikationer Starka vändskär för hög spånavverkning Fräskroppar med diameter från 50 till 315 mm Double Quattromill passar de flesta maskiner, antingen de är extra kraftiga eller har hög hastighet Hållbar fräskropp av korrosionsbeständigt verktygsstål för maximal säkerhet Alla fräsar har invändig kylning för optimal spånevakuering Miljövänlig fräs utan behov av beläggning UTBYTBARA KASSETTER Beroende på dina applikationer kan du byta kassetter från SN14AR/SN22AR (45 ) till SN14ZR/SN22ZR (68 ). Om fräsen skadas kan du byta enskilda kassetter istället för att byta hela fräsen. DOUBLE QUATTRO TEKNISKA EGENSKAPER Lätthanterlig tack vare kompakt utförande och välkonstruerade plattlägen Hållbar fräskropp i verktygsstål för maximal säkerhet Fräskropp utan nickelbeläggning för bättre miljövänlighet 6 Stabil fastspänning av skär för maximal prestanda Invändig kylning på alla diametrar Utförandet av spånkanalerna ger optimal spånavgång

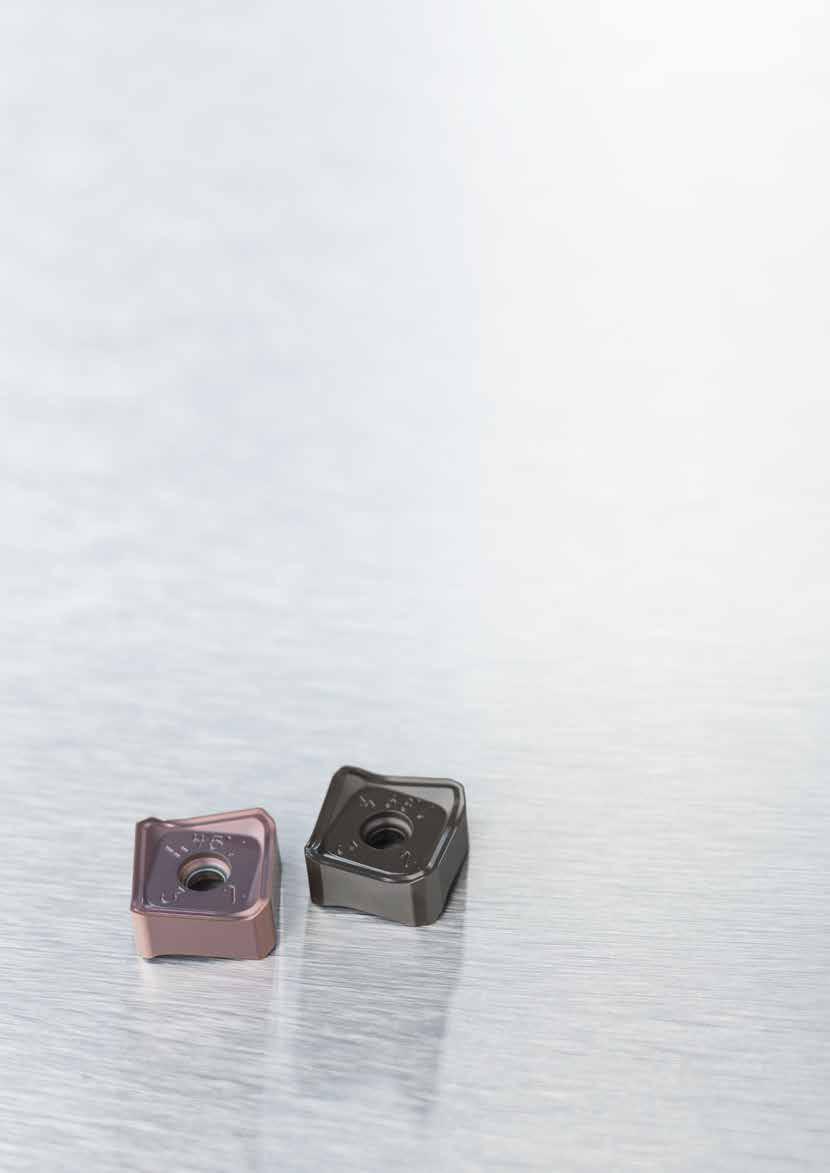

7 TEKNISK INFORMATION SNMX-SKÄR DOUBLE QUATTROMILL SKÄRSTORLEK 22 Tillgänglig med ME12-, M12- och M18-geometrier ME12 Ingen skyddsfas, för kletande material M12 Liten skyddsfas, lämplig för kletande material M18 Extra kraftig geometri, utmärkt för gjutjärn och stål Hörnradie 2 mm Skärdjup SNMX2209ANTR-xx: 45 skär upp till 9 mm SNMX2209ZNTR-xx: 68 skär upp till 11 mm DOUBLE QUATTROMILL SKÄRSTORLEK 14 Tillgänglig med ME10-, M10- och M16-geometrier ME10 Ingen skyddsfas, för kletande material M10 Liten skyddsfas, lämplig för kletande material och stål M16 Geometri för grovbearbetning, utmärkt för gjutjärn och stål Hörnradie 1 mm Skärdjup SNMX1407ANTR-xx: 45 skär upp till 6 mm SNMX1407ZNTR-xx: 68 skär upp till 8 mm APPLIKATIONSOMRÅDEN FÖR SKÄR MATERIALGRUPPER Stål P1-P11 Rostfritt stål M1-M5 Gjutjärn K1-K7 Superlegeringar S1 S3 45 tydligt markerat på skäret 68 tydligt markerat på skäret Skäreggen har samma spånvinkel för hela skärdjupet. Härdat stål H5-H21 Positiv lutningsvinkel Numrerade skäreggar 1,5 mm planfas ger god ytjämnhet. Konstruerad för semifin bearbetning 7

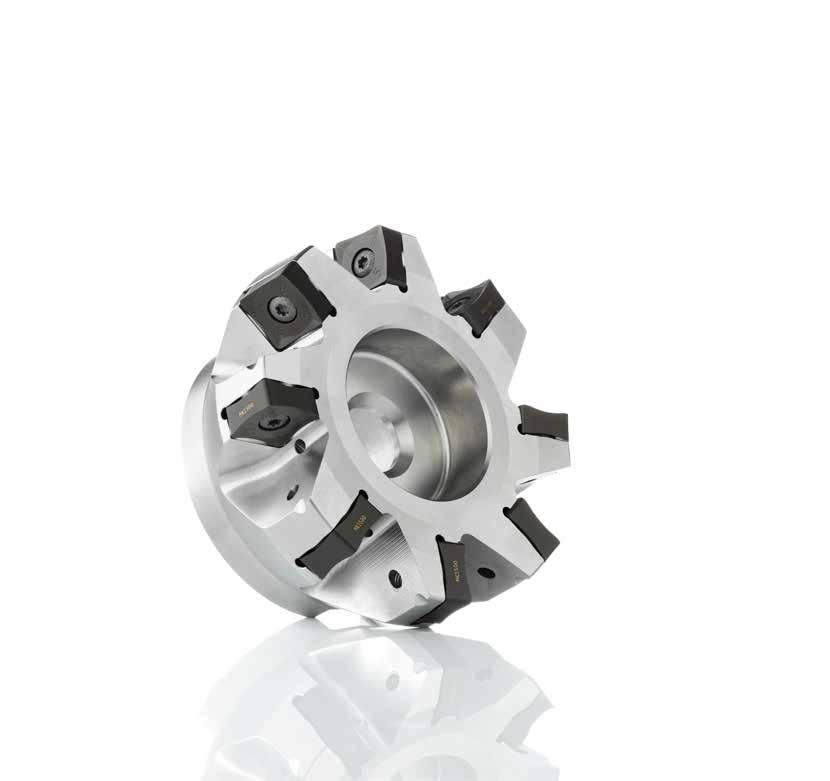

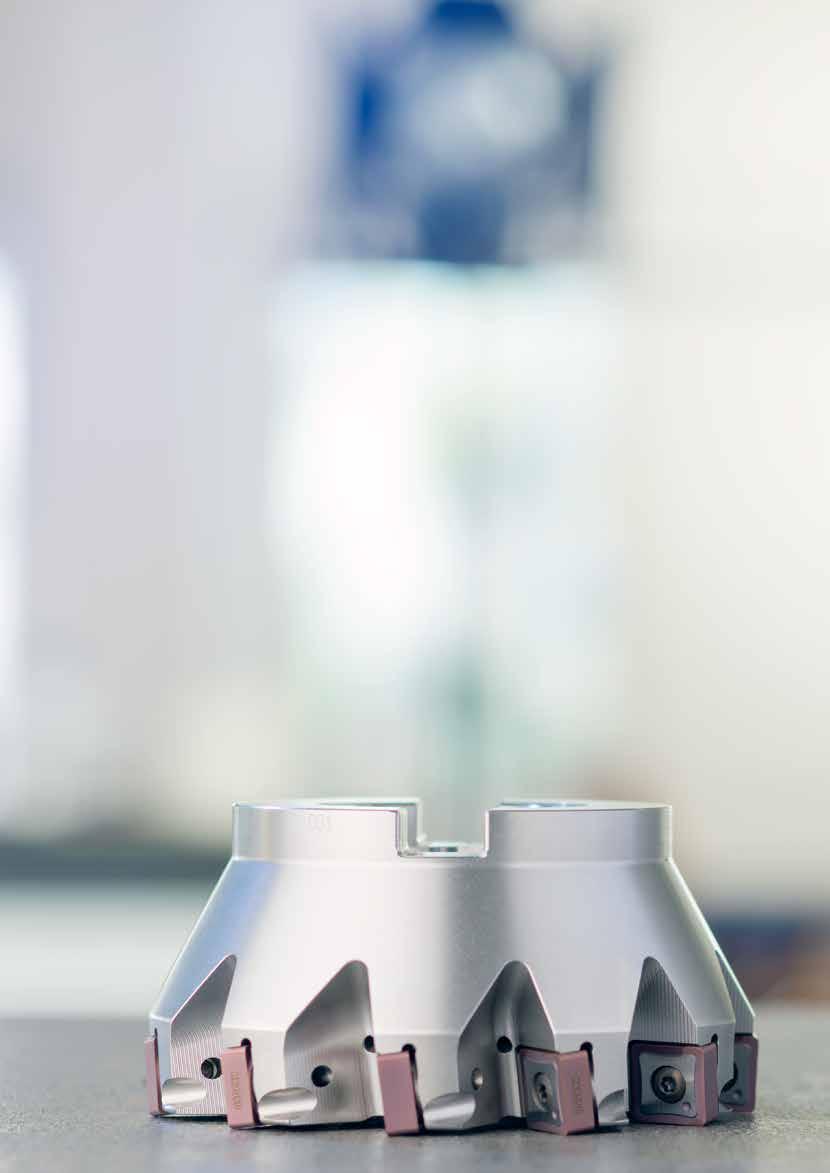

8 UPPNÅ STORA SKÄRDJUP MYCKET NÄRA VÄGGARNA MED R FRÄS R Bearbeta nära väggarna med planfräsning Minska både verktygsförrådet och verktygskostnaderna tack vare nära 90 ställvinkel Problemfri bearbetning med den senaste designen på skärlägena som ger perfekt stöd för skären Välj skärstorlek 12 mm eller 16 mm beroende på användningsområde Miljövänlig fräs utan behov av beläggning Fräs Beteckning Program Max skärdjup Ställvinkel Kassettutförande Skäreggar Delning Kylning Applikationsområden Montering fräskropp R SNMU mm 9 mm 88 Nej 8 Normal Tättandad Upp till 125 mm P K H Dorn R SNMU mm 13 mm 88 Nej 8 Normal Tättandad Upp till 125 mm P K H Dorn * Fräsar R är tillverkade i Idunmaterial, ett optimerat korrosionsbeständigt material med alla egenskaper som krävs för lång livslängd och hållbarhet vid planfräsning. * Med Idunmaterial behövs ingen nickelbeläggning, vilket gör R mycket mer miljövänlig. 8

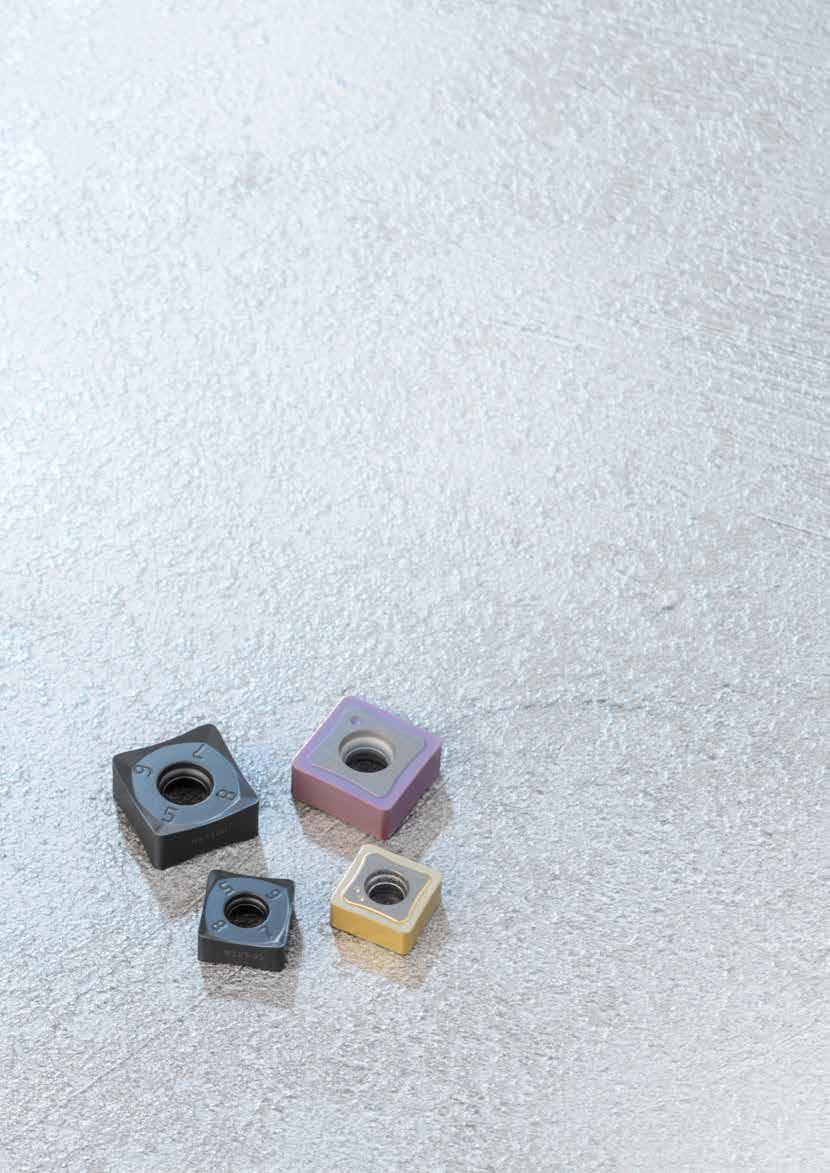

9 KOMBINERA MÅNGSIDIGHET OCH KOSTNADSEFFEKTIVITET SNMU-SKÄR Kostnadseffektiva dubbelsidiga skär med 8 skäreggar som minskar kostnaderna för både verktygslager och bearbetningskostnader Geometrier och sorter som har utvecklats för stål- och gjutjärnsapplikationer Nära 90 ställvinkel reducerar stegen vid bearbetning i flera pass För bästa skydd vid krävande bearbetning kan plana skär användas (MD-geometrier) Starka vändskär för maximal säkerhet Unika markeringar på skäreggen för att minska kast Även utmärkt för grovbearbetning vid instabila förhållanden med skär utan planfas 9

10 TEKNISK INFORMATION R FRÄS R Fräskroppens optimala utförande minimerar risken för stillestånd Bearbeta nära väggar på arbetsstycket tack vare 88 ställvinkel Stabil, pålitlig bearbetning med hållare för planfräsar Optimalt spånutrymme ger effektiv spånevakuering 20μm kast ger längre verktygslivslängd och bättre ytjämnhet Miljövänlig korrosionsbeständig fräskropp i verktygsstål utan beläggning Skärdjup Positiv axiell spånvinkel med M10 geometri 88 Hållbar korrosionsbeständig fräskropp i verktygsstål för maximal säkerhet Skär med centerlocklåsning Genomgående kylkanaler 10

11 TEKNISK INFORMATION SNMU-SKÄR VÄNDSKÄRSPROGRAM SNMU STORLEK 12 Tillgänglig med M10- och MD13-geometrier 1 mm hörnradie 0,8 mm hörnradie Skärdjup upp till 9 mm SNMU STORLEK 16 Tillgänglig med M10- och MD16-geometrier 1,2 mm hörnradie 1 mm hörnradie Skärdjup upp till 13 mm APPLIKATIONSOMRÅDEN FÖR SKÄR MATERIALGRUPPER Stål P1-P11 Gjutjärn K1-K7 Härdat stål H5-H21 M-geometri: svängd egg för positiv spånvinkel MD-geometri: plana skär vid svår bearbetning Numrerade skäreggar Punkter markerar skärens sidor 11

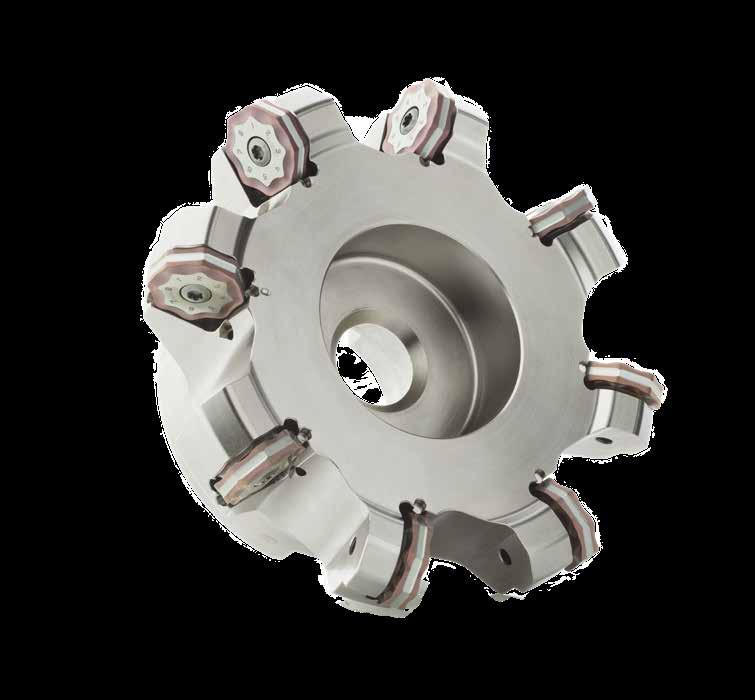

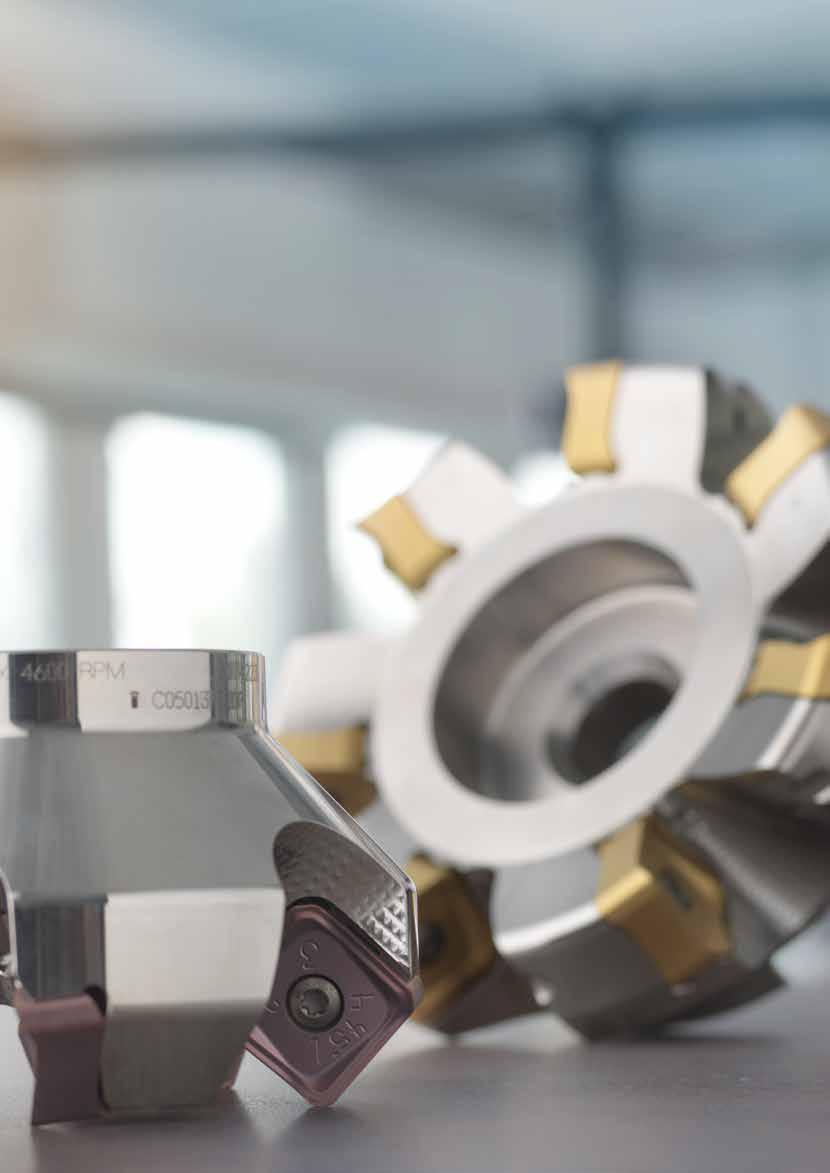

12 HÖGRE KOSTNADSEFFEKTIVITET MED DOUBLE OCTOMILL UTMÄRKT PRODUKTIVITET FÖR BÅDE GROVBEARBETNING OCH YTJÄMNHET DOUBLE OCTOMILL Erbjuder ett kostnadseffektivt, flexibelt och utbytbart system Med det omfattande programmet blir det enkelt att optimera produktionen Det patenterade utförandet på skärlägena ger säkerhet och precision Optimal ytjämnhet tack vare hög axialnoggrannhet Högre produktivitet i både grov- och finbearbetning Lägre risk för kast Minskad radialkraft med 40 ställvinkel Fräs Beteckning Program Max skärdjup Ställvinkel Kassettutförande Skäreggar Delning Kylning Applikationsområden Montering fräskropp R mm 6 mm 40 Ja mm 16 Glestandad Normal Tättandad Upp till 125 mm P M K S H Capto Dorn CAP R mm 3 mm 40 Ja mm 16 Glestandad Normal Tättandad Upp till 125 mm P M K S H Seco Weldon Dorn 12

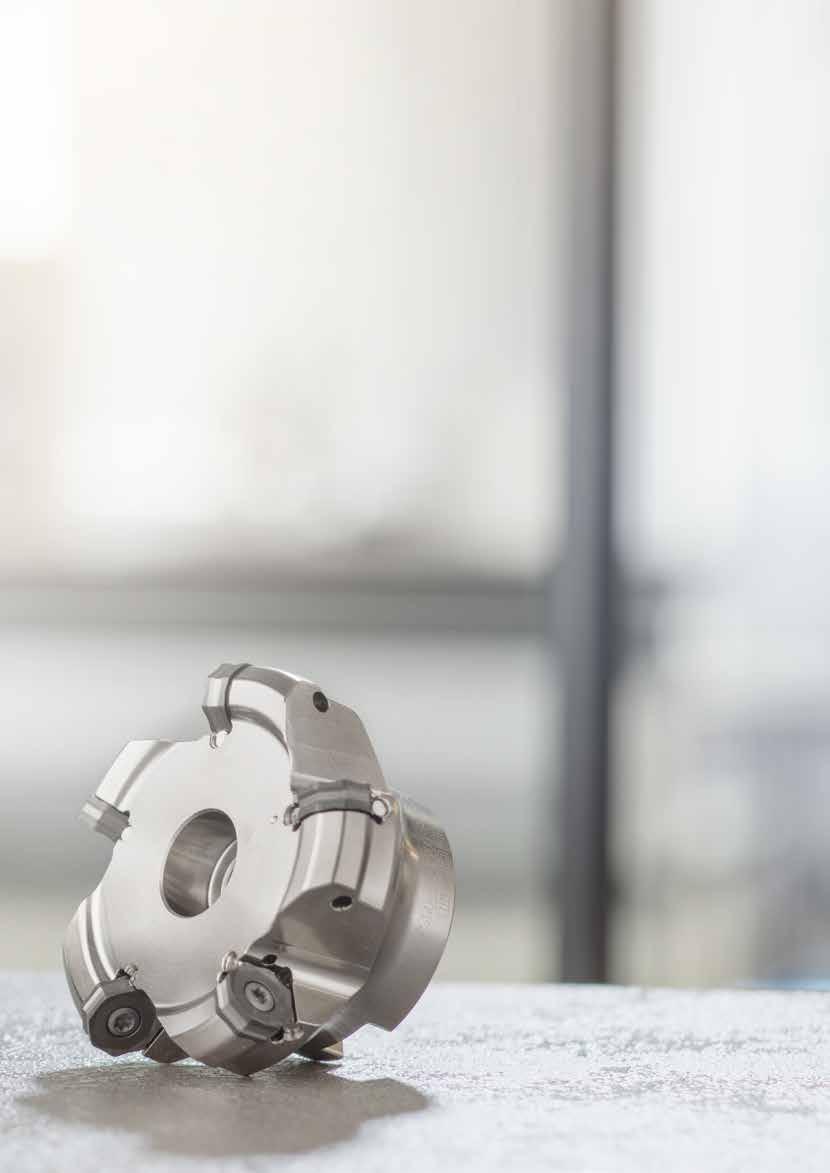

13 160 SKÄREGGAR PER SKÄRASK ONMU-SKÄR Skär med flera eggar för bästa möjliga ekonomi, 160 eggar per ask Ett omfattande program av skär för de flesta bearbetningar Välj mellan 5 mm och 9 mm skärkantslängd, 8 geometrier och sorter för de flesta material Starka vändskär för hög spånavverkning Enkel indexering av skär för att minska stilleståndstiden Två olika wiper-skär 13

14 DOUBLE OCTOMILL TEKNISK INFORMATION DOUBLE OCTOMILL PROGRAM R217.48, R220.48/L (STORLEK 09) mm diameter. Högerutförande finns mm fräsdiameter. Endast normaltandade. Höger- och vänsterutförande finns tillgängliga. R217.48/ (STORLEK 05) mm diameter. Högerutförande finns tillgänglig mm fräsdiameter. Endast normaltandade. Högerutförande finns tillgänglig. Radiella och axiella stödlister för hög precision Skär med centerlocklåsning Flera tanddelningar Gles Kletande material eller instabila förhållanden Normal Standard operationer Tät Stabila operationer Robusta skär för svåra operationer 14 Utformad med optimala spånutrymmen

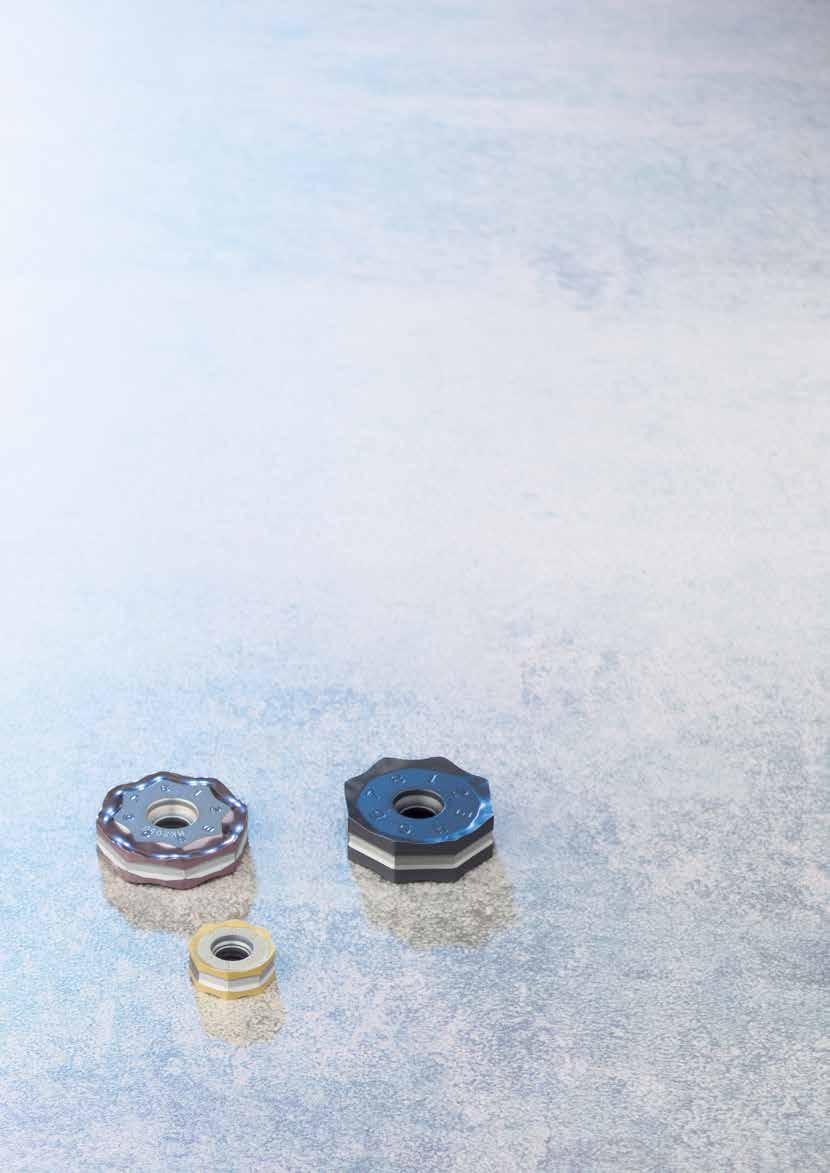

15 VÄNDSKÄRSPROGRAM ONMU 09 Starka skär med hög produktionskapacitet och låga axiella kast Skärdjup ME12-, M12-, M14- och MD16-geometri 6 mm ME13-, M13-, M15- och MD17-geometri 4,5 mm Integrerad planfas ME12, M12, M14 och MD16 med 0,45 mm planfas ME13, M13, M15 och MD17 med 2,11 mm planfas Wiper-skär i M12- och M14-geometri M12-geometri med 1 mm hörnradie utan planfas finns tillgänglig ONMU 05 Starka skär med hög kapacitet och låga axiella kast Skärdjup ME10-, M10-geometri 3 mm ME11-, M11-geometri 2,5 mm Integrerad planfas ME10-, M10 med 0,3 mm planfas ME11-, M11 med 1 mm planfas Wiper-skär i M10-geometri APPLIKATIONSOMRÅDEN FÖR SKÄR MATERIALGRUPPER Stål P1-P11 Rostfritt stål M1-M5 Gjutjärn K1-K7 Superlegeringar S1 S3 Härdat stål H5-H21 Dubbelsidiga skär med 16 skäreggar Numrerade skäreggar Grunda spår på skären för höga radiella- och axiella kast Starka skär med hög kapacitet och låga axiella kast 15

16 KODNYCKEL FRÄSAR DOUBLE QUATTROMILL 220 = dornmontering Fräsdiameter Effektiva antalet tänder (Z c ) R SA Frässystem 54 = 45 Frässystem 56 = 68 Skärstorlek (22) Skärstorlek (14) Centerlocklåsning (S) Genomgående kylning (A) R = dornmontering Fräsdiameter Effektiva antalet tänder (Z c ) R SA Högerroterande Högerroterande Skärstorlek 12 Frässystem Skärstorlek 16 Centerlocklåsning (S) Genomgående kylning (A) DOUBLE OCTOMILL 220 = dornmontering Fräsdiameter Effektiva antalet tänder (Z c ) R SA Högerroterande Frässystem Skärstorlek 09 Skärstorlek 05 Centerlocklåsning (S) Genomgående kylning (A) 16

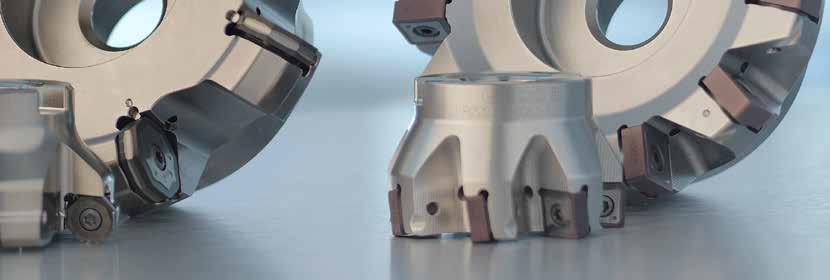

17 KODNYCKEL SKÄR DOUBLE QUATTROMILL-SKÄR S Skärtjocklek 09 Skärtjocklek 05 Släppningsvinkel Vändskärstyp Skäreggsskydd Skäreggsgeometri N M X AN H R M Skärform Toleranser Skärkantslängd Ställvinkel och släppningsvinkel Högerroterande SNMU-SKÄR FÖR R Släppningsvinkel Vändskärstyp Skärtjocklek Skäreggsskydd Skäreggsgeometri S N M U H N M Skärform Toleranser Hörnradie R/L-roterande Skärkantlängd 12 Skärkantlängd 16 DOUBLE OCTOMILL-SKÄR Släppningsvinkel Vändskärstyp Skärtjocklek Skäreggsskydd Skäreggsgeometri 0 N M U AN H N M Skärform Toleranser Hörnradie Vinkel Skärkantlängd 09 Skärkantlängd 05 och släppning R/L-roterande 17

18 VÄLJ RÄTT VERKTYG Fräsbeteckning Vändskärstyp ap max ap rec Lämpligt material P M K N S KAPRS / ställvinkel R217/ (storlek 05) 3.0 (0.118") 2.0 (0.079") 40 R217/ (storlek 09) 6.0 (0.236") 3.0 (0.118") 40 R (storlek 12) 9.0 (0.354") 5.0 (0.197") 88 R (storlek 16) 13.0 (0.512") 8.0 (0.315") 88 R (storlek 22) 9.0 (0.354") 6.0 (0.236") 45 R (storlek 22) 11.0 (0.433") 9.0 (0.354") 68 R (storlek 14) 6.0 (0.236") 4.0 (0.157") 45 R (storlek 14) 8.0 (0.315") 6.0 (0.236") 68 FÖRSTAHANDSVAL ALTERNATIVT VAL MÖJLIGT VAL REKOMMENDERAS EJ P K M STÅL GJUTJÄRN ROSTFRITT STÅL N S ICKE-JÄRNLEGERINGAR SUPERLEGERINGAR/TITAN 18

19 FÖR PLANFRÄSNING Ant. eggar Tandning/ Appl. Fräsdiametrar med antal effektiva tänder 24*/ MASKINER MED HÖGA SKÄRHASTIGHETER, LÅG EFFEKT/VRIDMOMENT STARK, STABIL MASKIN MED FAST KOPPLING GLESTANDAD NORMAL TANDNING FASTA SKÄRLÄGEN KASSETTVERSION EJ LÄMPLIG FÖR INSTABILA FÖRHÅLLANDEN TÄTTANDAD 19

20 Planfräsar Double Quattromill Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 69 R Metriska Prod. nr Best. nr Infästning Dimensioner i mm APMXS DCX DC DCSFMS DCB LF KAPRS ZNP KG RPMX Vändskär R A Ändfr.dorn 6,0 61,0 50,0 47,0 22,0 40,0 45,0 4 0, SN..14..AN R A Ändfr.dorn 6,0 61,0 50,0 47,0 22,0 40,0 45,0 5 0, SN..14..AN R A Ändfr.dorn 6,0 74,0 63,0 47,0 22,0 40,0 45,0 5 0, SN..14..AN R A Ändfr.dorn 6,0 74,0 63,0 47,0 22,0 40,0 45,0 7 0, SN..14..AN R A Ändfr.dorn 6,0 91,0 80,0 62,0 27,0 50,0 45,0 6 1, SN..14..AN R A Ändfr.dorn 6,0 91,0 80,0 62,0 27,0 50,0 45,0 8 1, SN..14..AN R A Ändfr.dorn 6,0 111,0 100,0 77,0 32,0 50,0 45,0 10 1, SN..14..AN R A Ändfr.dorn 6,0 111,0 100,0 77,0 32,0 50,0 45,0 7 1, SN..14..AN R A Ändfr.dorn 6,0 136,0 125,0 90,0 40,0 63,0 45,0 12 3, SN..14..AN R A Ändfr.dorn 6,0 136,0 125,0 90,0 40,0 63,0 45,0 8 3, SN..14..AN R A Ändfr.dorn 6,0 171,0 160,0 90,0 40,0 63,0 45,0 10 5, SN..14..AN R A Ändfr.dorn 6,0 171,0 160,0 90,0 40,0 63,0 45,0 15 5, SN..14..AN R A Ändfr.dorn 6,0 211,0 200,0 130,0 60,0 63,0 45,0 12 8, SN..14..AN R A Ändfr.dorn 6,0 211,0 200,0 130,0 60,0 63,0 45,0 17 7, SN..14..AN Reservdelar För fräs Skruv Lock Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment (Nm) R DOUBLE-T C04011-T15P H4B-T15P MF6S10X40 3,5 R DOUBLE-T C04011-T15P H4B-T15P 3,5 R DOUBLE-T C04011-T15P H4B-T15PL 3,5 R MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL 3,5 R MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL 3,5 R tum Prod. nr Best. nr Infästning Dimensioner i tum APMXS DCX DC DCSFMS DCB LF KAPRS ZNP KG RPMX Vändskär R A Ändfr.dorn ,0 4 0, SN..14..AN R A Ändfr.dorn ,0 5 0, SN..14..AN R A Ändfr.dorn ,0 5 0, SN..14..AN R A Ändfr.dorn ,0 7 0, SN..14..AN R A Ändfr.dorn ,0 6 1, SN..14..AN R A Ändfr.dorn ,0 8 1, SN..14..AN R A Ändfr.dorn ,0 10 1, SN..14..AN R A Ändfr.dorn ,0 7 1, SN..14..AN R A Ändfr.dorn ,0 12 3, SN..14..AN R A Ändfr.dorn ,0 8 3, SN..14..AN R A Ändfr.dorn ,0 10 6, SN..14..AN R A Ändfr.dorn ,0 15 6, SN..14..AN R A Ändfr.dorn ,0 12 7, SN..14..AN R A Ändfr.dorn ,0 17 7, SN..14..AN Reservdelar För fräs Skruv Lock Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment in/lbs R DOUBLE-T C04011-T15P H4B-T15P R DOUBLE-T C04011-T15P H4B-T15P UC6S1/2UNFX1-1/4 31 R DOUBLE-T C04011-T15P H4B-T15P UF6S1/2UNFX1-3/4 31 R DOUBLE-T C04011-T15P H4B-T15PL UF6S3/4UNFX1-3/4 31 R DOUBLE-T C04011-T15P H4B-T15PL UC6S3/4UNFX1-1/4 31 R MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL 31 R MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL 31 20

21 Planfräsar Double Quattromill Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 69 R Metriska Prod. nr Best. nr Infästning Dimensioner i mm APMXS DCX DC DCSFMS DCB LF KAPRS ZNP KG RPMX Vändskär R A Ändfr.dorn 8,0 55,0 50,0 47,0 22,0 40,0 68,0 4 0, SN..14..ZN R A Ändfr.dorn 8,0 55,0 50,0 47,0 22,0 40,0 68,0 5 0, SN..14..ZN R A Ändfr.dorn 8,0 68,0 63,0 47,0 22,0 40,0 68,0 5 0, SN..14..ZN R A Ändfr.dorn 8,0 68,0 63,0 47,0 22,0 40,0 68,0 6 0, SN..14..ZN R A Ändfr.dorn 8,0 85,0 80,0 62,0 27,0 50,0 68,0 6 1, SN..14..ZN R A Ändfr.dorn 8,0 85,0 80,0 62,0 27,0 50,0 68,0 8 1, SN..14..ZN R A Ändfr.dorn 8,0 105,0 100,0 77,0 32,0 50,0 68,0 10 1, SN..14..ZN R A Ändfr.dorn 8,0 105,0 100,0 77,0 32,0 50,0 68,0 7 1, SN..14..ZN R A Ändfr.dorn 8,0 130,0 125,0 90,0 40,0 63,0 68,0 12 3, SN..14..ZN R A Ändfr.dorn 8,0 130,0 125,0 90,0 40,0 63,0 68,0 8 3, SN..14..ZN R A Ändfr.dorn 8,0 165,0 160,0 90,0 40,0 63,0 68,0 10 5, SN..14..ZN R A Ändfr.dorn 8,0 165,0 160,0 90,0 40,0 63,0 68,0 15 5, SN..14..ZN R A Ändfr.dorn 8,0 205,0 200,0 130,0 60,0 63,0 68,0 12 6, SN..14..ZN R A Ändfr.dorn 8,0 205,0 200,0 130,0 60,0 63,0 68,0 17 6, SN..14..ZN Reservdelar För fräs Skruv Lock Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment (Nm) R DOUBLE-T C04011-T15P H4B-T15P ,5 R DOUBLE-T C04011-T15P H4B-T15P ,5 R DOUBLE-T C04011-T15P H4B-T15P 3,5 R DOUBLE-T C04011-T15P H4B-T15PL 3,5 R MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL 3,5 R MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL 3,5 R tum Prod. nr Best. nr Infästning Dimensioner i tum APMXS DCX DC DCSFMS DCB LF KAPRS ZNP KG RPMX Vändskär R A Ändfr.dorn ,0 4 0, SN..14..ZN R A Ändfr.dorn ,0 5 0, SN..14..ZN R A Ändfr.dorn ,0 5 0, SN..14..ZN R A Ändfr.dorn ,0 6 0, SN..14..ZN R A Ändfr.dorn ,0 6 1, SN..14..ZN R A Ändfr.dorn ,0 8 1, SN..14..ZN R A Ändfr.dorn ,0 10 1, SN..14..ZN R A Ändfr.dorn ,0 7 1, SN..14..ZN R A Ändfr.dorn ,0 12 3, SN..14..ZN R A Ändfr.dorn ,0 8 3, SN..14..ZN R A Ändfr.dorn ,0 10 5, SN..14..ZN R A Ändfr.dorn ,0 15 5, SN..14..ZN R A Ändfr.dorn ,0 12 6, SN..14..ZN R A Ändfr.dorn ,0 17 6, SN..14..ZN Reservdelar För fräs Skruv Lock Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment in/lbs R DOUBLE-T C04011-T15P H4B-T15P UC6S3/8UNFX1 31 R DOUBLE-T C04011-T15P H4B-T15P UC6S1/2UNFX1-1/4 31 R DOUBLE-T C04011-T15P H4B-T15PL UF6S3/4UNFX1-3/4 31 R DOUBLE-T C04011-T15P H4B-T15PL UC6S3/4UNFX1-1/4 31 R MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL 31 R MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL 31 21

22 Planfräsar Double Quattromill Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 69 R220.54/R Metriska Prod. nr Best. nr Infästning Dimensioner i mm APMXS DCX DC DCSFMS DCB LF KAPRS ZNP KG RPMX Vändskär R CA Ändfr.dorn 6,0 171,0 160,0 90,0 40,0 80,0 45,0 9 8, SN..14..AN R CA Ändfr.dorn 6,0 211,0 200,0 90,0 40,0 80,0 45, , SN..14..AN R CA Ändfr.dorn 6,0 261,0 250,0 90,0 40,0 80,0 45, , SN..14..AN R CA Ändfr.dorn 6,0 326,0 315,0 225,0 60,0 80,0 45, , SN..14..AN R CA Ändfr.dorn 8,0 165,0 160,0 90,0 40,0 80,0 68,0 9 8, SN..14..ZN R CA Ändfr.dorn 8,0 205,0 200,0 90,0 60,0 80,0 68, , SN..14..ZN R CA Ändfr.dorn 8,0 255,0 250,0 130,0 60,0 80,0 68, , SN..14..ZN R CA Ändfr.dorn 8,0 320,0 315,0 225,0 60,0 80,0 68, , SN..14..ZN Reservdelar För fräs Kilskruv Kilklamp Inställningsenhet Skruv Lock Nyckel (T-handtag) Kassett Skruv Nyckel Kassettskruv Åtdragningsmoment in/lbs R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14AR 3,5 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14AR 3,5 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14AR 3,5 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14AR 3,5 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14ZR 3,5 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14ZR 3,5 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14ZR 3,5 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14ZR 3,5 R220.54/R tum Prod. nr Best. nr Infästning Dimensioner i tum APMXS DCX DC DCSFMS DCB LF KAPRS ZNP KG RPMX Vändskär R CA Ändfr.dorn ,0 9 8, SN..14..AN R CA Ändfr.dorn , , SN..14..AN R CA Ändfr.dorn , , SN..14..AN R CA Ändfr.dorn , , SN..14..AN R CA Ändfr.dorn ,0 9 8, SN..14..ZN R CA Ändfr.dorn , , SN..14..ZN R CA Ändfr.dorn , , SN..14..ZN R CA Ändfr.dorn , , SN..14..ZN Reservdelar För fräs Kilskruv Kilklamp Inställningsenhet Skruv Lock Nyckel (T-handtag) Kassett Skruv Nyckel Kassettskruv Åtdragningsmoment in/lbs R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14AR 31 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14AR 31 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14AR 31 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14AR 31 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14ZR 31 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14ZR 31 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14ZR 31 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14ZR 31 22

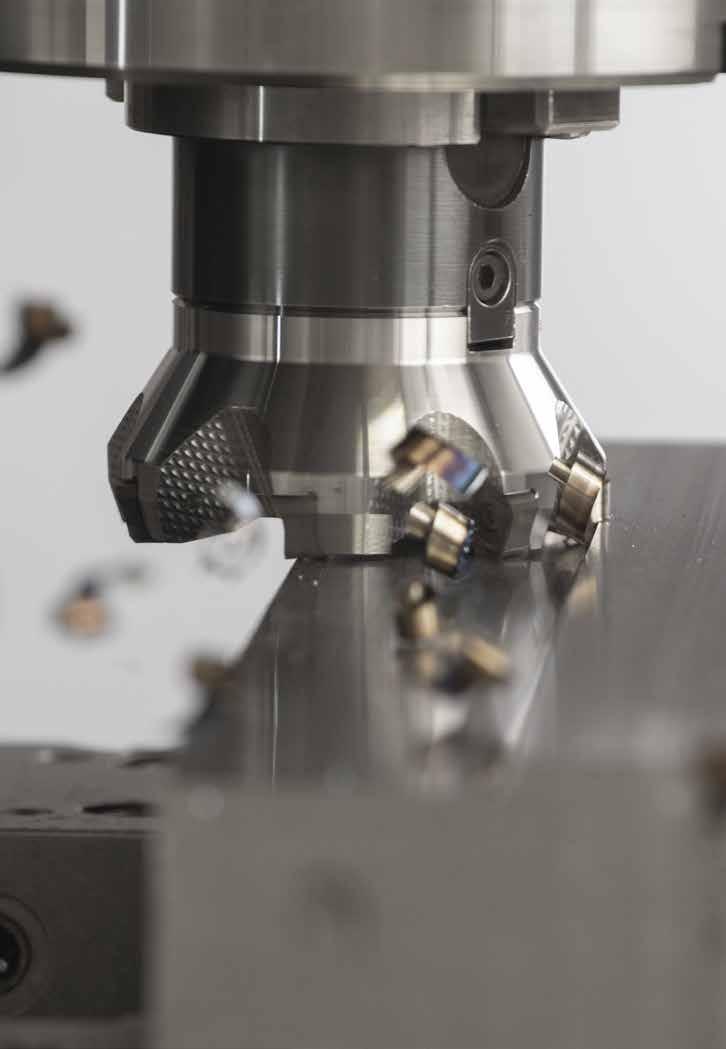

23 Planfräsar Double Quattromill 23

24 Planfräsar Double Quattromill R Val av vändskär Metriska SMG a p 100% 30% 10% P1 SNMX1407ANTR-M10 MP2500 5,0 0,20 0,22 0,34 P2 SNMX1407ANTR-M10 MP2500 5,0 0,20 0,22 0,34 P3 SNMX1407ANTR-M10 MP2500 5,0 0,19 0,22 0,32 P4 SNMX1407ANTR-M10 MP2500 5,0 0,19 0,20 0,32 P5 SNMX1407ANTR-M10 MP2500 5,0 0,18 0,20 0,32 P6 SNMX1407ANTR-M10 MP2500 5,0 0,18 0,20 0,32 P7 SNMX1407ANTR-M10 T350M 5,0 0,18 0,20 0,32 P8 SNMX1407ANTR-M10 T350M 5,0 0,19 0,22 0,32 P11 SNMX1407ANTR-M10 T350M 5,0 0,18 0,20 0,32 P12 SNMX1407ANTR-M10 T350M 4,0 0,13 0,14 0,22 M1 SNHX1407ANR-ME10 MS2050 5,0 0,20 0,22 0,34 M2 SNHX1407ANR-ME10 MS2050 5,0 0,18 0,20 0,32 M3 SNHX1407ANR-ME10 MS2050 4,0 0,15 0,16 0,25 M4 SNHX1407ANR-ME10 MS2050 3,0 0,13 0,14 0,22 M5 SNHX1407ANR-ME10 F40M 3,0 0,13 0,14 0,22 K1 SNMX1407ANTR-M16 MK2050 5,0 0,24 0,28 0,42 K2 SNMX1407ANTR-M16 MK2050 5,0 0,22 0,25 0,38 K3 SNMX1407ANTR-M16 MK2050 5,0 0,22 0,25 0,38 K4 SNMX1407ANTR-M16 MK2050 5,0 0,22 0,25 0,38 K5 SNMX1407ANTR-M16 MK2050 5,0 0,20 0,22 0,34 K6 SNMX1407ANTR-M16 MK2050 5,0 0,22 0,25 0,38 K7 SNMX1407ANTR-M16 MK2050 5,0 0,20 0,22 0,34 N1 SNHX1407ANR-ME10 H25 5,0 0,26 0,28 0,44 N2 SNHX1407ANR-ME10 H25 5,0 0,26 0,28 0,44 N3 SNHX1407ANR-ME10 H25 5,0 0,26 0,28 0,44 N11 SNHX1407ANR-ME10 H25 5,0 0,26 0,28 0,44 S1 SNMX1407ANTR-M10 MS2500 3,0 0,13 0,14 0,22 S2 SNMX1407ANTR-M10 MS2500 3,0 0,13 0,14 0,22 S3 SNMX1407ANTR-M10 MS2500 3,0 0,12 0,13 0,20 S11 SNHX1407ANR-ME10 MS2050 3,5 0,15 0,16 0,25 S12 SNHX1407ANR-ME10 MS2050 3,5 0,15 0,16 0,25 S13 SNHX1407ANR-ME10 MS2050 3,0 0,13 0,14 0,22 H5 SNMX1407ANTR-M16 MP1500 4,0 0,15 0,17 0,26 H8 SNMX1407ANTR-M16 MP1500 3,5 0,11 0,13 0,19 H11 SNMX1407ANTR-M16 MP1500 4,0 0,15 0,17 0,26 H12 SNMX1407ANTR-M16 MP1500 3,5 0,11 0,13 0,19 H21 SNMX1407ANTR-M16 MP1500 3,5 0,11 0,13 0,19 SMG = Seco material group f z = mm/tand v c = m/min a e /DC = % Alla skärdata är startvärden f z 24

25 Planfräsar Double Quattromill R Skärdata v c = (m/min) MP1500 MP2500 T350M MP3000 F40M MK1500 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H MK2050 MM4500 MS2050 MS2500 MP2050 H25 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H

26 Planfräsar Double Quattromill R Val av vändskär tum SMG a p 100% 30% 10% P1 SNMX1407ANTR-M10 MP P2 SNMX1407ANTR-M10 MP P3 SNMX1407ANTR-M10 MP P4 SNMX1407ANTR-M10 MP P5 SNMX1407ANTR-M10 MP P6 SNMX1407ANTR-M10 MP P7 SNMX1407ANTR-M10 T350M P8 SNMX1407ANTR-M10 T350M P11 SNMX1407ANTR-M10 T350M P12 SNMX1407ANTR-M10 T350M M1 SNHX1407ANR-ME10 MS M2 SNHX1407ANR-ME10 MS M3 SNHX1407ANR-ME10 MS M4 SNHX1407ANR-ME10 MS M5 SNHX1407ANR-ME10 F40M K1 SNMX1407ANTR-M16 MK K2 SNMX1407ANTR-M16 MK K3 SNMX1407ANTR-M16 MK K4 SNMX1407ANTR-M16 MK K5 SNMX1407ANTR-M16 MK K6 SNMX1407ANTR-M16 MK K7 SNMX1407ANTR-M16 MK N1 SNHX1407ANR-ME10 H N2 SNHX1407ANR-ME10 H N3 SNHX1407ANR-ME10 H N11 SNHX1407ANR-ME10 H S1 SNMX1407ANTR-M10 MS S2 SNMX1407ANTR-M10 MS S3 SNMX1407ANTR-M10 MS S11 SNHX1407ANR-ME10 MS S12 SNHX1407ANR-ME10 MS S13 SNHX1407ANR-ME10 MS H5 SNMX1407ANTR-M16 MP H8 SNMX1407ANTR-M16 MP H11 SNMX1407ANTR-M16 MP H12 SNMX1407ANTR-M16 MP H21 SNMX1407ANTR-M16 MP SMG = Seco material group f z = in/tand v c = sf/min a e /DC = % Alla skärdata är startvärden f z 26

27 Planfräsar Double Quattromill R Skärdata v c = (sf/min) MP1500 MP2500 T350M MP3000 F40M MK1500 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H MK2050 MM4500 MS2050 MS2500 MP2050 H25 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H

28 Planfräsar Double Quattromill R Val av vändskär Metriska SMG a p 100% 30% 10% P1 SNMX1407ZNTR-M10 MP2500 6,0 0,15 0,17 0,26 P2 SNMX1407ZNTR-M10 MP2500 6,0 0,15 0,17 0,26 P3 SNMX1407ZNTR-M10 MP2500 6,0 0,15 0,16 0,25 P4 SNMX1407ZNTR-M10 MP2500 6,0 0,14 0,16 0,24 P5 SNMX1407ZNTR-M10 MP2500 6,0 0,14 0,15 0,24 P6 SNMX1407ZNTR-M10 MP2500 6,0 0,14 0,15 0,24 P7 SNMX1407ZNTR-M10 T350M 6,0 0,14 0,15 0,24 P8 SNMX1407ZNTR-M10 T350M 6,0 0,15 0,16 0,25 P11 SNMX1407ZNTR-M10 T350M 6,0 0,14 0,15 0,24 P12 SNMX1407ZNTR-M10 T350M 5,0 0,095 0,10 0,16 M1 SNHX1407ZNR-ME10 MS2050 6,0 0,19 0,20 0,32 M2 SNHX1407ZNR-ME10 MS2050 6,0 0,17 0,19 0,28 M3 SNHX1407ZNR-ME10 MS2050 5,0 0,13 0,15 0,22 M4 SNHX1407ZNR-ME10 MS2050 4,0 0,12 0,13 0,20 M5 SNHX1407ZNR-ME10 F40M 4,0 0,12 0,13 0,20 K1 SNMX1407ZNTR-M16 MK2050 6,0 0,19 0,20 0,32 K2 SNMX1407ZNTR-M16 MK2050 6,0 0,17 0,19 0,28 K3 SNMX1407ZNTR-M16 MK2050 6,0 0,17 0,19 0,28 K4 SNMX1407ZNTR-M16 MK2050 6,0 0,17 0,19 0,28 K5 SNMX1407ZNTR-M16 MK2050 6,0 0,15 0,17 0,26 K6 SNMX1407ZNTR-M16 MK2050 6,0 0,17 0,19 0,28 K7 SNMX1407ZNTR-M16 MK2050 6,0 0,15 0,17 0,26 N1 SNHX1407ZNR-ME10 H25 6,0 0,24 0,26 0,40 N2 SNHX1407ZNR-ME10 H25 6,0 0,24 0,26 0,40 N3 SNHX1407ZNR-ME10 H25 6,0 0,24 0,26 0,40 N11 SNHX1407ZNR-ME10 H25 6,0 0,24 0,26 0,40 S1 SNMX1407ZNTR-M10 MS2500 4,0 0,10 0,11 0,17 S2 SNMX1407ZNTR-M10 MS2500 4,0 0,10 0,11 0,17 S3 SNMX1407ZNTR-M10 MS2500 4,0 0,090 0,10 0,15 S11 SNHX1407ZNR-ME10 MS2050 4,5 0,13 0,15 0,22 S12 SNHX1407ZNR-ME10 MS2050 4,5 0,13 0,15 0,22 S13 SNHX1407ZNR-ME10 MS2050 4,0 0,12 0,13 0,20 H5 SNMX1407ZNTR-M16 MP1500 5,0 0,11 0,13 0,19 H8 SNMX1407ZNTR-M16 MP1500 4,5 0,085 0,095 0,15 H11 SNMX1407ZNTR-M16 MP1500 5,0 0,11 0,13 0,19 H12 SNMX1407ZNTR-M16 MP1500 4,5 0,085 0,095 0,15 H21 SNMX1407ZNTR-M16 MP1500 4,5 0,085 0,095 0,15 SMG = Seco material group f z = mm/tand v c = m/min a e /DC = % Alla skärdata är startvärden f z 28

29 Planfräsar Double Quattromill R Skärdata v c = (m/min) MP1500 MP2500 T350M MP3000 F40M MK1500 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H MK2050 MM4500 MS2050 MS2500 MP2050 H25 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H

30 Planfräsar Double Quattromill R Val av vändskär tum SMG a p 100% 30% 10% P1 SNMX1407ZNTR-M10 MP P2 SNMX1407ZNTR-M10 MP P3 SNMX1407ZNTR-M10 MP P4 SNMX1407ZNTR-M10 MP P5 SNMX1407ZNTR-M10 MP P6 SNMX1407ZNTR-M10 MP P7 SNMX1407ZNTR-M10 T350M P8 SNMX1407ZNTR-M10 T350M P11 SNMX1407ZNTR-M10 T350M P12 SNMX1407ZNTR-M10 T350M M1 SNHX1407ZNR-ME10 MS M2 SNHX1407ZNR-ME10 MS M3 SNHX1407ZNR-ME10 MS M4 SNHX1407ZNR-ME10 MS M5 SNHX1407ZNR-ME10 F40M K1 SNMX1407ZNTR-M16 MK K2 SNMX1407ZNTR-M16 MK K3 SNMX1407ZNTR-M16 MK K4 SNMX1407ZNTR-M16 MK K5 SNMX1407ZNTR-M16 MK K6 SNMX1407ZNTR-M16 MK K7 SNMX1407ZNTR-M16 MK N1 SNHX1407ZNR-ME10 H N2 SNHX1407ZNR-ME10 H N3 SNHX1407ZNR-ME10 H N11 SNHX1407ZNR-ME10 H S1 SNMX1407ZNTR-M10 MS S2 SNMX1407ZNTR-M10 MS S3 SNMX1407ZNTR-M10 MS S11 SNHX1407ZNR-ME10 MS S12 SNHX1407ZNR-ME10 MS S13 SNHX1407ZNR-ME10 MS H5 SNMX1407ZNTR-M16 MP H8 SNMX1407ZNTR-M16 MP H11 SNMX1407ZNTR-M16 MP H12 SNMX1407ZNTR-M16 MP H21 SNMX1407ZNTR-M16 MP SMG = Seco material group f z = in/tand v c = sf/min a e /DC = % Alla skärdata är startvärden f z 30

31 Planfräsar Double Quattromill R Skärdata v c = (sf/min) MP1500 MP2500 T350M MP3000 F40M MK1500 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H MK2050 MM4500 MS2050 MS2500 MP2050 H25 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H

32 Planfräsar Double Quattromill Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 69 R Metriska Prod. nr Best. nr Infästning Dimensioner i mm APMXS DCX DC DCSFMS DCB LF KAPRS ZNP KG RPMX Vändskär R A Ändfr.dorn 9,0 98,0 80,0 62,0 27,0 63,0 45,0 5 1, SN..22..AN R A Ändfr.dorn 9,0 98,0 80,0 62,0 27,0 63,0 45,0 6 1, SN..22..AN R A Ändfr.dorn 9,0 118,0 100,0 77,0 32,0 63,0 45,0 5 2, SN..22..AN R A Ändfr.dorn 9,0 118,0 100,0 77,0 32,0 63,0 45,0 7 2, SN..22..AN R A Ändfr.dorn 9,0 143,0 125,0 90,0 40,0 63,0 45,0 6 3, SN..22..AN R A Ändfr.dorn 9,0 143,0 125,0 90,0 40,0 63,0 45,0 8 3, SN..22..AN R A Ändfr.dorn 9,0 178,0 160,0 90,0 40,0 63,0 45,0 8 5, SN..22..AN R A Ändfr.dorn 9,0 178,0 160,0 90,0 40,0 63,0 45,0 11 5, SN..22..AN Reservdelar För fräs Skruv Lock Nyckel (T-handtag) Skruv Nyckel Åtdragningsmoment (Nm) R DOUBLE-T C05013-T20P H6B-T20P 5,0 R DOUBLE-T C05013-T20P H6B-T20PL 5,0 R MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL 5,0 R tum Prod. nr Best. nr Infästning Dimensioner i tum APMXS DCX DC DCSFMS DCB LF KAPRS ZNP KG RPMX Vändskär R A Ändfr.dorn ,0 5 1, SN..22..AN R A Ändfr.dorn ,0 6 1, SN..22..AN R A Ändfr.dorn ,0 5 2, SN..22..AN R A Ändfr.dorn ,0 7 2, SN..22..AN R A Ändfr.dorn ,0 6 3, SN..22..AN R A Ändfr.dorn ,0 8 3, SN..22..AN R A Ändfr.dorn ,0 8 5, SN..22..AN R A Ändfr.dorn ,0 11 5, SN..22..AN Reservdelar För fräs Skruv Lock Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment in/lbs R DOUBLE-T C05013-T20P H6B-T20P UC6S1/2UNFX1-1/4 44 R DOUBLE-T C05013-T20P H6B-T20PL UC6S3/4UNFX1-1/4 44 R DOUBLE-T C05013-T20P H6B-T20PL UC6S3/4UNFX1-1/4 44 R MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL 44 32

33 Planfräsar Double Quattromill Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 69 R Metriska Prod. nr Best. nr Infästning Dimensioner i mm APMXS DCX DC DCSFMS DCB LF KAPRS ZNP KG RPMX Vändskär R A Ändfr.dorn 11,0 93,0 80,0 62,0 27,0 63,0 68,0 5 1, SN..22..ZN R A Ändfr.dorn 11,0 110,0 100,0 77,0 32,0 63,0 68,0 5 2, SN..22..ZN R A Ändfr.dorn 11,0 110,0 100,0 77,0 32,0 63,0 68,0 7 1, SN..22..ZN R A Ändfr.dorn 11,0 138,0 125,0 90,0 40,0 63,0 68,0 6 2, SN..22..ZN R A Ändfr.dorn 11,0 135,0 125,0 90,0 40,0 63,0 68,0 8 2, SN..22..ZN R A Ändfr.dorn 11,0 170,0 160,0 90,0 40,0 63,0 68,0 10 4, SN..22..ZN R A Ändfr.dorn 11,0 170,0 160,0 90,0 40,0 63,0 68,0 8 5, SN..22..ZN Reservdelar För fräs Skruv Lock Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment (Nm) R DOUBLE-T C05013-T20P H6B-T20P MC6S12X35 5,0 R DOUBLE-T C05013-T20P H6B-T20PL 5,0 R DOUBLE-T C05013-T20P H6B-T20PL 5,0 R MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL 5,0 R tum Prod. nr Best. nr Infästning Dimensioner i tum APMXS DCX DC DCSFMS DCB LF KAPRS ZNP KG RPMX Vändskär R A Ändfr.dorn ,0 5 1, SN..22..ZN R A Ändfr.dorn ,0 5 2, SN..22..ZN R A Ändfr.dorn ,0 7 2, SN..22..ZN R A Ändfr.dorn ,0 6 3, SN..22..ZN R A Ändfr.dorn ,0 8 3, SN..22..ZN R A Ändfr.dorn ,0 10 4, SN..22..ZN R A Ändfr.dorn ,0 8 4, SN..22..ZN Reservdelar För fräs Skruv Lock Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment in/lbs R DOUBLE-T C05013-T20P H6B-T20P UC6S1/2UNFX1-1/4 44 R DOUBLE-T C05013-T20P H6B-T20PL UC6S3/4UNFX1-1/4 44 R DOUBLE-T C05013-T20P H6B-T20PL UC6S3/4UNFX1-1/4 44 R MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL 44 33

34 Planfräsar Double Quattromill Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 69 R220.54/R Metriska Prod. nr Best. nr Infästning Dimensioner i mm APMXS DCX DC DCSFMS DCB LF KAPRS ZNP KG RPMX Vändskär R CS Ändfr.dorn 9,0 211,0 200,0 130,0 60,0 80,0 45,0 9 9, SN..22..AN R CS Ändfr.dorn 9,0 261,0 250,0 130,0 60,0 80,0 45, , SN..22..AN R CS Ändfr.dorn 9,0 326,0 315,0 130,0 60,0 80,0 45, , SN..22..AN R CS Ändfr.dorn 11,0 211,0 200,0 130,0 60,0 80,0 68,0 9 9, SN..22..ZN R CS Ändfr.dorn 11,0 261,0 250,0 130,0 60,0 80,0 68, , SN..22..ZN R CS Ändfr.dorn 11,0 326,0 315,0 130,0 60,0 80,0 68, , SN..22..ZN Reservdelar För fräs Kilskruv Kilklamp Inställningsenhet Skruv Lock Nyckel (T-handtag) Kassett Skruv Nyckel Kassettskruv Åtdragningsmoment (Nm) R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL MC6S8X30 SN22AR 5,0 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL MC6S8X30 SN22AR 5,0 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL MC6S8X30 SN22AR 5,0 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL MC6S8X30 SN22ZR 5,0 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL MC6S8X30 SN22ZR 5,0 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL MC6S8X30 SN22ZR 5,0 R220.54/R tum Prod. nr Best. nr Infästning Dimensioner i tum APMXS DCX DC DCSFMS DCB LF KAPRS ZNP KG RPMX Vändskär R C Ändfr.dorn ,0 9 12, SN..22..AN R C Ändfr.dorn , , SN..22..AN R C Ändfr.dorn , , SN..22..AN R C Ändfr.dorn , , SN..22..ZN R C Ändfr.dorn ,0 9 12, SN..22..ZN R C Ändfr.dorn , , SN..22..ZN Reservdelar För fräs Kilskruv Kilklamp Inställningsenhet Skruv Lock Nyckel (T-handtag) Kassett Skruv Nyckel Kassettskruv Åtdragningsmoment in/lbs R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL FS98030 SN22AR 44 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL FS98030 SN22AR 44 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL FS98030 SN22AR 44 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL FS98030 SN22ZR 44 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL FS98030 SN22ZR 44 R LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC DOUBLE-T C05013-T20P H6B-T20PL FS98030 SN22ZR 44 34

35 Planfräsar Double Quattromill 35

36 Planfräsar Double Quattromill R Val av vändskär Metriska SMG a p 100% 30% 10% P1 SNMX2209ANTR-M12 MP2500 7,0 0,40 0,44 0,65 P2 SNMX2209ANTR-M12 MP2500 7,0 0,40 0,44 0,70 P3 SNMX2209ANTR-M12 MP2500 7,0 0,38 0,42 0,65 P4 SNMX2209ANTR-M12 MP2500 7,0 0,38 0,40 0,65 P5 SNMX2209ANTR-M12 MP2500 7,0 0,36 0,40 0,60 P6 SNMX2209ANTR-M12 MP2500 7,0 0,36 0,40 0,60 P7 SNMX2209ANTR-M12 T350M 7,0 0,36 0,40 0,60 P8 SNMX2209ANTR-M12 T350M 7,0 0,38 0,42 0,65 P11 SNMX2209ANTR-M12 T350M 7,0 0,36 0,40 0,60 P12 SNMX2209ANTR-M12 T350M 6,0 0,25 0,28 0,42 M1 SNMX2209ANR-ME12 MS2050 7,0 0,30 0,34 0,50 M2 SNMX2209ANR-ME12 MS2050 7,0 0,28 0,30 0,46 M3 SNMX2209ANR-ME12 MS2050 6,0 0,22 0,24 0,36 M4 SNMX2209ANR-ME12 MS2050 4,5 0,19 0,22 0,32 M5 SNMX2209ANR-ME12 F40M 4,5 0,19 0,22 0,32 K1 SNMX2209ANTR-M18 MK2050 7,0 0,40 0,44 0,70 K2 SNMX2209ANTR-M18 MK2050 7,0 0,36 0,40 0,60 K3 SNMX2209ANTR-M18 MK2050 7,0 0,36 0,40 0,60 K4 SNMX2209ANTR-M18 MK2050 7,0 0,36 0,40 0,60 K5 SNMX2209ANTR-M18 MK2050 7,0 0,34 0,36 0,55 K6 SNMX2209ANTR-M18 MK2050 7,0 0,36 0,40 0,60 K7 SNMX2209ANTR-M18 MK2050 7,0 0,34 0,36 0,55 S1 SNMX2209ANTR-M12 MS2500 4,5 0,26 0,28 0,44 S2 SNMX2209ANTR-M12 MS2500 4,5 0,26 0,28 0,44 S3 SNMX2209ANTR-M12 MS2500 4,5 0,24 0,26 0,40 S11 SNMX2209ANR-ME12 MS2050 5,0 0,22 0,24 0,36 S12 SNMX2209ANR-ME12 MS2050 5,0 0,22 0,24 0,36 S13 SNMX2209ANR-ME12 MS2050 4,5 0,19 0,22 0,32 H5 SNMX2209ANTR-M18 MP1500 6,0 0,25 0,28 0,42 H8 SNMX2209ANTR-M18 MP1500 5,0 0,19 0,20 0,32 H11 SNMX2209ANTR-M18 MP1500 6,0 0,25 0,28 0,42 H12 SNMX2209ANTR-M18 MP1500 5,0 0,19 0,20 0,32 H21 SNMX2209ANTR-M18 MP1500 5,0 0,19 0,20 0,32 SMG = Seco material group f z = mm/tand v c = m/min a e /DC = % Alla skärdata är startvärden f z 36

37 Planfräsar Double Quattromill R Skärdata v c = (m/min) MP1500 MP2500 T350M F40M SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K S S S S S S H H H H H MK1500 MK2050 MS2050 MS2500 MP2050 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K S S S S S S H H H H H

38 Planfräsar Double Quattromill R Val av vändskär tum SMG a p 100% 30% 10% P1 SNMX2209ANTR-M12 MP P2 SNMX2209ANTR-M12 MP P3 SNMX2209ANTR-M12 MP P4 SNMX2209ANTR-M12 MP P5 SNMX2209ANTR-M12 MP P6 SNMX2209ANTR-M12 MP P7 SNMX2209ANTR-M12 T350M P8 SNMX2209ANTR-M12 T350M P11 SNMX2209ANTR-M12 T350M P12 SNMX2209ANTR-M12 T350M M1 SNMX2209ANR-ME12 MS M2 SNMX2209ANR-ME12 MS M3 SNMX2209ANR-ME12 MS M4 SNMX2209ANR-ME12 MS M5 SNMX2209ANR-ME12 F40M K1 SNMX2209ANTR-M18 MK K2 SNMX2209ANTR-M18 MK K3 SNMX2209ANTR-M18 MK K4 SNMX2209ANTR-M18 MK K5 SNMX2209ANTR-M18 MK K6 SNMX2209ANTR-M18 MK K7 SNMX2209ANTR-M18 MK S1 SNMX2209ANTR-M12 MS S2 SNMX2209ANTR-M12 MS S3 SNMX2209ANTR-M12 MS S11 SNMX2209ANR-ME12 MS S12 SNMX2209ANR-ME12 MS S13 SNMX2209ANR-ME12 MS H5 SNMX2209ANTR-M18 MP H8 SNMX2209ANTR-M18 MP H11 SNMX2209ANTR-M18 MP H12 SNMX2209ANTR-M18 MP H21 SNMX2209ANTR-M18 MP SMG = Seco material group f z = in/tand v c = sf/min a e /DC = % Alla skärdata är startvärden f z 38

39 Planfräsar Double Quattromill R Skärdata v c = (sf/min) MP1500 MP2500 T350M F40M SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K S S S S S S H H H H H MK1500 MK2050 MS2050 MS2500 MP2050 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K S S S S S S H H H H H

40 Planfräsar Double Quattromill R Val av vändskär Metriska SMG a p 100% 30% 10% P1 SNMX2209ZNTR-M12 MP2500 9,0 0,30 0,34 0,50 P2 SNMX2209ZNTR-M12 MP2500 9,0 0,30 0,34 0,50 P3 SNMX2209ZNTR-M12 MP2500 9,0 0,30 0,32 0,48 P4 SNMX2209ZNTR-M12 MP2500 9,0 0,28 0,32 0,48 P5 SNMX2209ZNTR-M12 MP2500 9,0 0,28 0,30 0,46 P6 SNMX2209ZNTR-M12 MP2500 9,0 0,28 0,30 0,46 P7 SNMX2209ZNTR-M18 T350M 9,0 0,28 0,30 0,46 P8 SNMX2209ZNTR-M18 T350M 9,0 0,30 0,32 0,48 P11 SNMX2209ZNTR-M18 T350M 9,0 0,28 0,30 0,46 P12 SNMX2209ZNTR-M18 T350M 7,0 0,19 0,20 0,32 M1 SNMX2209ZNR-ME12 MS2050 9,0 0,24 0,25 0,38 M2 SNMX2209ZNR-ME12 MS2050 9,0 0,22 0,22 0,36 M3 SNMX2209ZNR-ME12 MS2050 7,0 0,17 0,18 0,28 M4 SNMX2209ZNR-ME12 MS2050 5,0 0,15 0,16 0,25 M5 SNMX2209ZNR-ME12 F40M 5,0 0,15 0,16 0,25 K1 SNMX2209ZNTR-M18 MK2050 9,0 0,30 0,34 0,50 K2 SNMX2209ZNTR-M18 MK2050 9,0 0,28 0,30 0,46 K3 SNMX2209ZNTR-M18 MK2050 9,0 0,28 0,30 0,46 K4 SNMX2209ZNTR-M18 MK2050 9,0 0,28 0,30 0,46 K5 SNMX2209ZNTR-M18 MK2050 9,0 0,25 0,28 0,42 K6 SNMX2209ZNTR-M18 MK2050 9,0 0,28 0,30 0,46 K7 SNMX2209ZNTR-M18 MK2050 9,0 0,25 0,28 0,42 S1 SNMX2209ZNTR-M12 MP2050 5,0 0,20 0,22 0,32 S2 SNMX2209ZNTR-M12 MP2050 5,0 0,20 0,22 0,32 S3 SNMX2209ZNTR-M12 MP2050 5,0 0,18 0,20 0,30 S11 SNMX2209ZNR-ME12 MS2050 6,0 0,17 0,18 0,28 S12 SNMX2209ZNR-ME12 MS2050 6,0 0,17 0,18 0,28 S13 SNMX2209ZNR-ME12 MS2050 5,0 0,15 0,16 0,25 H5 SNMX2209ZNTR-M18 MP1500 7,0 0,19 0,20 0,32 H8 SNMX2209ZNTR-M18 MP1500 6,0 0,15 0,16 0,24 H11 SNMX2209ZNTR-M18 MP1500 7,0 0,19 0,20 0,32 H12 SNMX2209ZNTR-M18 MP1500 6,0 0,15 0,16 0,24 H21 SNMX2209ZNTR-M18 MP1500 6,0 0,15 0,16 0,24 SMG = Seco material group f z = mm/tand v c = m/min a e /DC = % Alla skärdata är startvärden f z 40

41 Planfräsar Double Quattromill R Skärdata v c = (m/min) MP1500 MP2500 T350M F40M SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K S S S S S S H H H H H MK1500 MK2050 MS2050 MS2500 MP2050 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K S S S S S S H H H H H

42 Planfräsar Double Quattromill R Val av vändskär tum SMG a p 100% 30% 10% P1 SNMX2209ZNTR-M12 MP P2 SNMX2209ZNTR-M12 MP P3 SNMX2209ZNTR-M12 MP P4 SNMX2209ZNTR-M12 MP P5 SNMX2209ZNTR-M12 MP P6 SNMX2209ZNTR-M12 MP P7 SNMX2209ZNTR-M18 T350M P8 SNMX2209ZNTR-M18 T350M P11 SNMX2209ZNTR-M18 T350M P12 SNMX2209ZNTR-M18 T350M M1 SNMX2209ZNR-ME12 MS M2 SNMX2209ZNR-ME12 MS M3 SNMX2209ZNR-ME12 MS M4 SNMX2209ZNR-ME12 MS M5 SNMX2209ZNR-ME12 F40M K1 SNMX2209ZNTR-M18 MK K2 SNMX2209ZNTR-M18 MK K3 SNMX2209ZNTR-M18 MK K4 SNMX2209ZNTR-M18 MK K5 SNMX2209ZNTR-M18 MK K6 SNMX2209ZNTR-M18 MK K7 SNMX2209ZNTR-M18 MK S1 SNMX2209ZNTR-M12 MP S2 SNMX2209ZNTR-M12 MP S3 SNMX2209ZNTR-M12 MP S11 SNMX2209ZNR-ME12 MS S12 SNMX2209ZNR-ME12 MS S13 SNMX2209ZNR-ME12 MS H5 SNMX2209ZNTR-M18 MP H8 SNMX2209ZNTR-M18 MP H11 SNMX2209ZNTR-M18 MP H12 SNMX2209ZNTR-M18 MP H21 SNMX2209ZNTR-M18 MP SMG = Seco material group f z = in/tand v c = sf/min a e /DC = % Alla skärdata är startvärden f z 42

43 Planfräsar Double Quattromill R Skärdata v c = (sf/min) MP1500 MP2500 T350M F40M SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K S S S S S S H H H H H MK1500 MK2050 MS2050 MS2500 MP2050 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K S S S S S S H H H H H

44 Planfräsar Double Octomill Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 68 R Metriska Prod. nr Best. nr Infästning Dimensioner i mm APMXS DCX DC DMM LS OAL ZNP KG RPMX Vändskär R S-05-3SA Seco-Weldon 3,0 33,0 25,0 20,0 50,0 90,0 3 0, ON R S-05-4SA Seco-Weldon 3,0 40,0 32,0 25,0 50,0 90,0 4 0, ON..05 Reservdelar För fräs Nyckel (T-handtag) Skruv Nyckel Åtdragningsmoment (Nm) R DOUBLE-T C04009-T15P H4B-T15P 3,5 R tum Dimensioner i tum Prod. nr Best. nr Infästning APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär R S-05-4SA Seco/Weldon , ON.U05 Reservdelar För fräs Nyckel (T-handtag) Skruv Nyckel Åtdragningsmoment in/lbs R DOUBLE-T C04009-T15P H4B-T15P 31 44

45 Planfräsar Double Octomill Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 68 R Metriska Prod. nr Best. nr Infästning Dimensioner i mm APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär R SA Ändfr.dorn 3,0 48,35 40,0 35,0 16,0 40,0 4 0, ON R SA Ändfr.dorn 3,0 48,35 40,0 35,0 16,0 40,0 5 0, ON R SA Ändfr.dorn 3,0 58,35 50,0 47,0 22,0 40,0 4 0, ON R SA Ändfr.dorn 3,0 58,35 50,0 47,0 22,0 40,0 5 0, ON R SA Ändfr.dorn 3,0 58,35 50,0 47,0 22,0 40,0 6 0, ON R SA Ändfr.dorn 3,0 71,35 63,0 47,0 22,0 40,0 5 0, ON R SA Ändfr.dorn 3,0 71,35 63,0 47,0 22,0 40,0 6 0, ON R SA Ändfr.dorn 3,0 71,35 63,0 47,0 22,0 40,0 8 0, ON R SA Ändfr.dorn 3,0 88,35 80,0 62,0 27,0 50,0 6 1, ON R SA Ändfr.dorn 3,0 88,35 80,0 62,0 27,0 50,0 10 1, ON R SA Ändfr.dorn 3,0 108,35 100,0 77,0 32,0 50,0 7 1, ON R SA Ändfr.dorn 3,0 108,35 100,0 77,0 32,0 50,0 12 1, ON R SA Ändfr.dorn 3,0 133,35 125,0 90,0 40,0 63,0 8 3, ON..05 Reservdelar För fräs Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment (Nm) R DOUBLE-T C04009-T15P H4B-T15P TCEI0825 3,5 R DOUBLE-T C04009-T15P H4B-T15P ,5 R DOUBLE-T C04009-T15P H4B-T15P 3,5 R DOUBLE-T C04009-T15P H4B-T15PL 3,5 R DOUBLE-T C04009-T15P H4B-T15PL 3,5 R tum Prod. nr Best. nr Infästning Dimensioner i tum APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär R SA Ändfr.dorn , ON R SA Ändfr.dorn , ON R SA Ändfr.dorn , ON R SA Ändfr.dorn , ON R SA Ändfr.dorn , ON R SA Ändfr.dorn , ON R SA Ändfr.dorn , ON..05 Reservdelar För fräs Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment in/lbs R DOUBLE-T C04009-T15P H4B-T15P UC6S1/4UNFX1 31 R / DOUBLE-T C04009-T15P H4B-T15P UC6S3/8UNFX1 31 R DOUBLE-T C04009-T15P H4B-T15P UC6S1/2UNFX1-1/4 31 R DOUBLE-T C04009-T15P H4B-T15P UF6S3/4UNFX1-3/

46 Planfräsar Double Octomill Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 68 R Metriska Dimensioner i mm Prod. nr Best. nr Infästning APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär R CS Ändfr.dorn 3,0 108,0 100,0 77,0 32,0 63,0 8 3, ON R CS Ändfr.dorn 3,0 133,0 125,0 90,0 40,0 63,0 10 4, ON R CS Ändfr.dorn 3,0 168,0 160,0 140,0 40,0 63,0 14 6, ON R CS Ändfr.dorn 3,0 208,0 200,0 160,0 60,0 63,0 18 9, ON..05 Reservdelar För fräs Kilskruv Kilklamp axiell inst. Kilklamp Nyckel (T-handtag) Skruv Nyckel Kassettskruv Kassett Åtdragningsmoment (Nm) R LD8020-T25P AU1114T-T15P CW0810 DOUBLE-T C04009-T15P H4B-T15P FS96018 ON05AR 3,5 R tum Prod. nr Best. nr Infästning Dimensioner i tum APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär R CS Ändfr.dorn , ON R CS Ändfr.dorn , ON R CS Ändfr.dorn , ON..05 Reservdelar För fräs Kilskruv Kilklamp axiell inst. Kilklamp Nyckel (T-handtag) Skruv Nyckel Kassettskruv Kassett Dornskruv Åtdragningsmoment in/lbs R LD8020-T25P AU1114T-T15P CW0810 DOUBLE-T C04009-T15P H4B-T15P FS96018 ON05AR UC6S3/4UNFX1-1/4 31 R LD8020-T25P AU1114T-T15P CW0810 DOUBLE-T C04009-T15P H4B-T15P FS96018 ON05AR 31 R LD8020-T25P AU1114T-T15P CW0810 DOUBLE-T C04009-T15P H4B-T15P FS96018 ON05AR 31 46

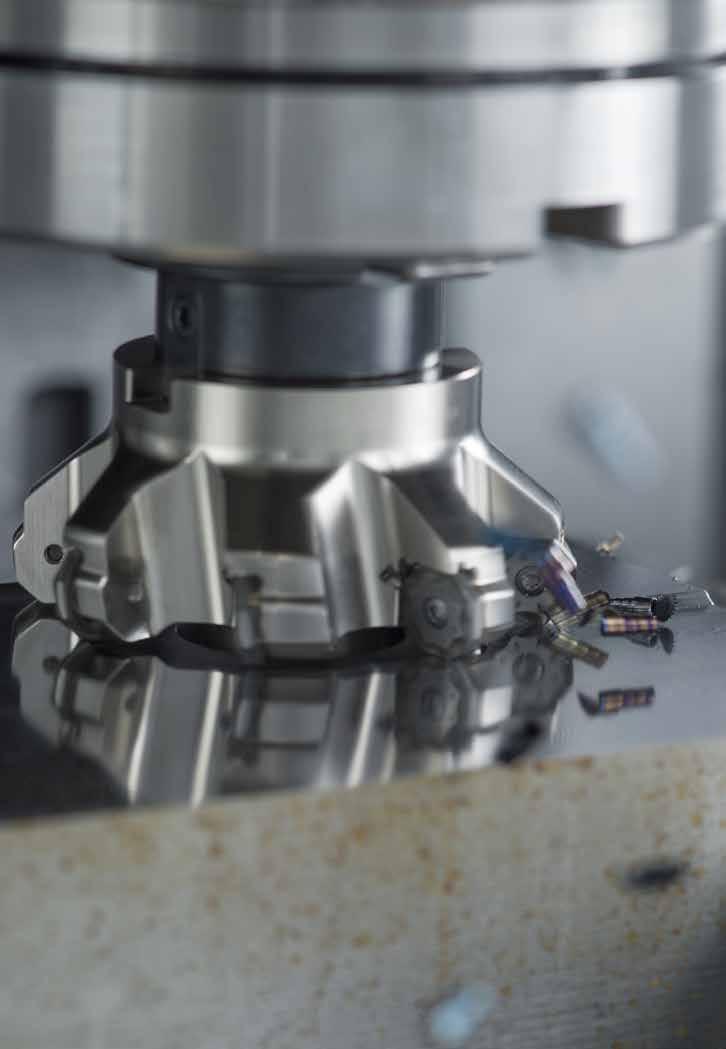

47 Planfräsar Double Octomill 47

48 Planfräsar Double Octomill R Val av vändskär Metriska SMG a p 100% 30% 10% P1 ONMU050410ANTN-M10 MP2500 1,8 0,22 0,24 0,36 P2 ONMU050410ANTN-M10 MP2500 1,8 0,22 0,24 0,38 P3 ONMU050410ANTN-M10 MP2500 1,8 0,22 0,22 0,36 P4 ONMU050410ANTN-M10 MP2500 1,8 0,20 0,22 0,34 P5 ONMU050410ANTN-M10 MP2500 1,8 0,20 0,22 0,34 P6 ONMU050410ANTN-M10 MP2500 1,8 0,20 0,22 0,34 P7 ONMU050410ANTN-M10 MP2500 1,8 0,20 0,22 0,34 P8 ONMU050410ANTN-M10 MP1500 1,8 0,22 0,22 0,36 P11 ONMU050410ANTN-M10 T350M 1,8 0,20 0,22 0,34 P12 ONMU050410ANTN-M10 T350M 1,4 0,14 0,15 0,22 M1 ONMU050410ANTN-ME10 F40M 1,8 0,22 0,24 0,38 M2 ONMU050410ANTN-ME10 F40M 1,8 0,20 0,22 0,34 M3 ONMU050410ANTN-ME10 F40M 1,4 0,16 0,18 0,28 M4 ONMU050410ANTN-M10 T350M 1,1 0,14 0,15 0,24 M5 ONMU050410ANTN-M10 MM4500 1,1 0,14 0,15 0,24 K1 ONMU050410ANTN-M10 MK2050 1,8 0,22 0,24 0,38 K2 ONMU050410ANTN-M10 MK2050 1,8 0,20 0,22 0,34 K3 ONMU050410ANTN-M10 MK2050 1,8 0,20 0,22 0,34 K4 ONMU050410ANTN-M10 MK2050 1,8 0,20 0,22 0,34 K5 ONMU050410ANTN-M10 MK2050 1,8 0,18 0,20 0,30 K6 ONMU050410ANTN-M10 MK2050 1,8 0,20 0,22 0,34 K7 ONMU050410ANTN-M10 MK2050 1,8 0,18 0,20 0,30 N1 ONMU050410ANTN-ME10 F40M 1,8 0,28 0,30 0,48 N2 ONMU050410ANTN-ME10 F40M 1,8 0,28 0,30 0,48 N3 ONMU050410ANTN-ME10 F40M 1,8 0,28 0,30 0,48 N11 ONMU050410ANTN-ME10 F40M 1,8 0,28 0,30 0,48 S1 ONMU050410ANTN-ME10 F40M 1,1 0,14 0,15 0,24 S2 ONMU050410ANTN-ME10 F40M 1,1 0,14 0,15 0,24 S3 ONMU050410ANTN-ME10 F40M 1,1 0,13 0,14 0,22 S11 ONMU050410ANTN-ME10 MS2050 1,3 0,16 0,18 0,28 S12 ONMU050410ANTN-ME10 MS2050 1,3 0,16 0,18 0,28 S13 ONMU050410ANTN-ME10 MS2050 1,1 0,14 0,15 0,24 H5 ONMU050410ANTN-M10 MP1500 1,4 0,14 0,15 0,22 H8 ONMU050410ANTN-M10 MP1500 1,3 0,11 0,11 0,18 H11 ONMU050410ANTN-M10 MP1500 1,4 0,14 0,15 0,22 H12 ONMU050410ANTN-M10 MP1500 1,3 0,11 0,11 0,18 H21 ONMU050410ANTN-M10 MP1500 1,3 0,11 0,11 0,18 SMG = Seco material group f z = mm/tand v c = m/min a e /DC = % Alla skärdata är startvärden f z 48

49 Planfräsar Double Octomill R Skärdata v c = (m/min) MP1500 MP2500 MP3000 T350M F40M SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H MK1500 MK2050 MM4500 MS2050 MP2050 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N1 N2 N3 N11 S S S S S S H H H H H

50 Planfräsar Double Octomill R Val av vändskär tum SMG a p 100% 30% 10% P1 ONMU050410ANTN-M10 MP P2 ONMU050410ANTN-M10 MP P3 ONMU050410ANTN-M10 MP P4 ONMU050410ANTN-M10 MP P5 ONMU050410ANTN-M10 MP P6 ONMU050410ANTN-M10 MP P7 ONMU050410ANTN-M10 MP P8 ONMU050410ANTN-M10 MP P11 ONMU050410ANTN-M10 MP M1 ONMU050410ANTN-ME10 MS M2 ONMU050410ANTN-ME10 MS M3 ONMU050410ANTN-ME10 MS M4 ONMU050410ANTN-M10 T350M M5 ONMU050410ANTN-M10 MM K1 ONMU050410ANTN-M10 MK K2 ONMU050410ANTN-M10 MK K3 ONMU050410ANTN-M10 MK K4 ONMU050410ANTN-M10 MK K5 ONMU050410ANTN-M10 MK K6 ONMU050410ANTN-M10 MK K7 ONMU050410ANTN-M10 MK N1 ONMU050410ANTN-ME10 F40M N2 ONMU050410ANTN-ME10 F40M N3 ONMU050410ANTN-ME10 F40M N11 ONMU050410ANTN-ME10 F40M S1 ONMU050410ANTN-ME10 F40M S2 ONMU050410ANTN-ME10 F40M S3 ONMU050410ANTN-ME10 F40M S11 ONMU050410ANTN-ME10 MS S12 ONMU050410ANTN-ME10 MS S13 ONMU050410ANTN-ME10 MS H5 ONMU050410ANTN-M10 MP H8 ONMU050410ANTN-M10 MP H11 ONMU050410ANTN-M10 MP H12 ONMU050410ANTN-M10 MP H21 ONMU050410ANTN-M10 MP SMG = Seco material group f z = in/tand v c = sf/min a e /DC = % Alla skärdata är startvärden f z 50

51 Planfräsar Double Octomill R Skärdata v c = (sf/min) MP1020 MP1500 MP2500 MP3000 T350M F40M SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H MK1500 MK2050 MM4500 MS2050 MP2050 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N1 N2 N3 N11 S S S S S S H H H H H

52 Planfräsar Double Octomill Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 68 R Metriska Prod. nr Best. nr Infästning Dimensioner i mm APMXS DCX DC DCSFMS LF ZNP KG RPMX Vändskär C6-R SA Seco-Capto 6,0 78,0 63,0 63,0 63,0 5 1, ON C6-R SA Seco-Capto 6,0 78,0 63,0 63,0 63,0 6 1, ON C6-R SA Seco-Capto 6,0 95,0 80,0 63,0 63,0 6 1, ON C6-R SA Seco-Capto 6,0 95,0 80,0 63,0 63,0 7 1, ON C6-R SA Seco-Capto 6,0 115,0 100,0 63,0 80,0 7 3, ON C8-R SA Seco-Capto 6,0 115,0 100,0 80,0 80,0 7 3, ON C8-R SA Seco-Capto 6,0 115,0 100,0 80,0 80,0 8 3, ON..05 Reservdelar För fräs Nyckel (T-handtag) Skruv Nyckel Åtdragningsmoment (Nm) C DOUBLE-T C05013-T20P H6B-T20P 6,0 C6-C DOUBLE-T C05013-T20P H6B-T20PL 6,0 52

53 Planfräsar Double Octomill Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 68 R Metriska Prod. nr Best. nr Infästning Dimensioner i mm APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär R SA Ändfr.dorn 6,0 78,0 63,0 47,0 22,0 40,0 5 0, ON R SA Ändfr.dorn 6,0 78,0 63,0 47,0 22,0 40,0 6 0, ON R SA Ändfr.dorn 6,0 95,0 80,0 62,0 27,0 50,0 6 1, ON R SA Ändfr.dorn 6,0 95,0 80,0 62,0 27,0 50,0 7 1, ON R SA Ändfr.dorn 6,0 115,0 100,0 77,0 32,0 50,0 7 1, ON R SA Ändfr.dorn 6,0 115,0 100,0 77,0 32,0 50,0 8 1, ON R SA Ändfr.dorn 6,0 140,0 125,0 90,0 40,0 63,0 8 2, ON R SA Ändfr.dorn 6,0 140,0 125,0 90,0 40,0 63,0 10 3, ON R S Ändfr.dorn 6,0 175,0 160,0 90,0 40,0 63,0 10 4, ON R S Ändfr.dorn 6,0 175,0 160,0 90,0 40,0 63,0 12 4, ON R S Ändfr.dorn 6,0 215,0 200,0 130,0 60,0 63,0 12 5, ON R S Ändfr.dorn 6,0 265,0 250,0 130,0 60,0 63, , ON R S Ändfr.dorn 6,0 330,0 315,0 225,0 60,0 80, , ON..09 Reservdelar För fräs Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment (Nm) R DOUBLE-T C05013-T20P H6B-T20P ,0 R DOUBLE-T C05013-T20P H6B-T20P 6,0 R DOUBLE-T C05013-T20P H6B-T20PL 6,0 R tum Prod. nr Best. nr Infästning Dimensioner i tum APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär R SA Ändfr.dorn , ON R SA Ändfr.dorn , ON R SA Ändfr.dorn , ON R SA Ändfr.dorn , ON R S Ändfr.dorn , ON R S Ändfr.dorn , ON R S Ändfr.dorn , ON..09 Reservdelar För fräs Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment in/lbs R DOUBLE-T C05013-T20P H6B-T20P UC6S3/8UNFX1 53 R DOUBLE-T C05013-T20P H6B-T20P UC6S1/2UNFX1-1/4 53 R DOUBLE-T C05013-T20P H6B-T20PL UF6S3/4UNFX1-3/4 53 R DOUBLE-T C05013-T20P H6B-T20PL UC6S3/4UNFX1-1/4 53 R DOUBLE-T C05013-T20P H6B-T20PL 53 53

54 Planfräsar Double Octomill Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 68 R Metriska Prod. nr Best. nr Infästning Dimensioner i mm APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär C6-R M Seco-Capto 6,0 95,0 80,0 63,0 63,0 9 2, ON R M Ändfr.dorn 6,0 95,0 80,0 62,0 27,0 50,0 9 1, ON C8-R M Seco-Capto 6,0 115,0 100,0 80,0 80,0 12 4, ON R M Ändfr.dorn 6,0 175,0 160,0 90,0 40,0 63,0 20 4, ON R M Ändfr.dorn 6,0 215,0 200,0 130,0 60,0 63,0 24 6, ON R M Ändfr.dorn 6,0 215,0 200,0 130,0 60,0 63,0 28 5, ON R M Ändfr.dorn 6,0 265,0 250,0 130,0 60,0 63, , ON R M Ändfr.dorn 6,0 330,0 315,0 225,0 60,0 80, , ON R M Ändfr.dorn 6,0 115,0 100,0 77,0 32,0 50,0 12 1, ON R M Ändfr.dorn 6,0 140,0 125,0 90,0 40,0 63,0 15 3, ON..09 Reservdelar För fräs Kilar Nyckel (T-handtag) Nyckel Åtdragningsmoment (Nm) C6-C CW0816-RHA DOUBLE-T H6B-T20P 6,0 R CW0816-RHA DOUBLE-T H6B-T20P 6,0 C CW0816-RHA DOUBLE-T H6B-T20PL 6,0 R CW0816-RHA DOUBLE-T H6B-T20PL 6,0 R tum Prod. nr Best. nr Infästning Dimensioner i tum APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär R M Ändfr.dorn , ON.U R M Ändfr.dorn , ON.U R M Ändfr.dorn , ON.U09 Reservdelar För fräs Kilar Nyckel (T-handtag) Nyckel Dornskruv Åtdragningsmoment in/lbs R CW0816-RHA DOUBLE-T H6B-T20P UC6S1/2UNFX1-1/4 53 R CW0816-RHA DOUBLE-T H6B-T20PL UC6S3/4UNFX1-1/4 53 R CW0816-RHA DOUBLE-T H6B-T20PL UC6S3/4UNFX1-1/

55 Planfräsar Double Octomill Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 68 R Metriska Prod. nr Best. nr Infästning Dimensioner i mm APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär R CS Ändfr.dorn 6,0 140,0 125,0 90,0 40,0 80,0 8 4, ON L CS Ändfr.dorn 6,0 140,0 125,0 90,0 40,0 80,0 8 4, ON R CS Ändfr.dorn 6,0 175,0 160,0 130,0 40,0 80,0 10 7, ON L CS Ändfr.dorn 6,0 175,0 160,0 130,0 40,0 80,0 10 7, ON R CS Ändfr.dorn 6,0 215,0 200,0 160,0 60,0 80, , ON L CS Ändfr.dorn 6,0 215,0 200,0 160,0 60,0 80, , ON R CS Ändfr.dorn 6,0 265,0 250,0 200,0 60,0 80, , ON L CS Ändfr.dorn 6,0 265,0 250,0 200,0 60,0 80, , ON R CS Ändfr.dorn 6,0 330,0 315,0 270,0 60,0 80, , ON..09 Reservdelar För fräs Kilskruv Kilklamp Inställningsenhet Nyckel (T-handtag) Skruv Nyckel Kassettskruv Kassett (R) Kassett (L) Åtdragningsmoment (Nm) R LD8020-T25P CW0810 AU1114T-T15P DOUBLE-T C05013-T20P H6B-T20PL FS98030 ON09AR 6,0 L LD8020-T25P CW0810 AU1114T-T15P DOUBLE-T C05013-T20P H6B-T20PL FS98030 ON09AL 6,0 R tum Prod. nr Best. nr Infästning Dimensioner i tum APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär L CS Ändfr.dorn , ON R CS Ändfr.dorn , ON L CS Ändfr.dorn , ON R CS Ändfr.dorn , ON L CS Ändfr.dorn , ON R CS Ändfr.dorn , ON L CS Ändfr.dorn , ON R CS Ändfr.dorn , ON L CS Ändfr.dorn , ON..09 Reservdelar För fräs Kilskruv Kilklamp Inställningsenhet Nyckel (T-handtag) Skruv Nyckel Kassettskruv Kassett (R) Kassett (L) Åtdragningsmoment in/lbs L / LD8020-T25P CW0810 AU1114T-T15P DOUBLE-T C05013-T20P H6B-T20PL FS98030 ON09AL 53 R / LD8020-T25P CW0810 AU1114T-T15P DOUBLE-T C05013-T20P H6B-T20PL FS98030 ON09AR 53 R / LD8020-T25P CW0810 AU1114T-T15P DOUBLE-T C05013-T20P H6B-T20PL FS98030 ON09AR 53 L / LD8020-T25P CW0810 AU1114T-T15P DOUBLE-T C05013-T20P H6B-T20PL FS98030 ON09AL 53 R LD8020-T25P CW0810 AU1114T-T15P DOUBLE-T C05013-T20P H6B-T20PL FS98030 ON09AR 53 L LD8020-T25P CW0810 AU1114T-T15P DOUBLE-T C05013-T20P H6B-T20PL FS98030 ON09AL 53 55

56 Planfräsar Double Octomill Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 68 R Metriska Prod. nr Best. nr Infästning Dimensioner i mm APMXS DCX DC DCSFMS LF ZNP KG RPMX Vändskär R M CAP 6,0 265,0 250,0 220,0 63,0 30 9, ON R M CAP 6,0 330,0 315,0 285,0 63, , ON R M CAP 6,0 330,0 315,0 285,0 63, , ON R M CAP 6,0 370,0 355,0 285,0 63, , ON R M CAP 6,0 415,0 400,0 370,0 63, , ON R M CAP 6,0 515,0 500,0 470,0 63, , ON..09 Reservdelar För fräs Kilar Nyckel (T-handtag) Nyckel Åtdragningsmoment (Nm) R CW0816-RHA DOUBLE-T H6B-T20P 6,0 56

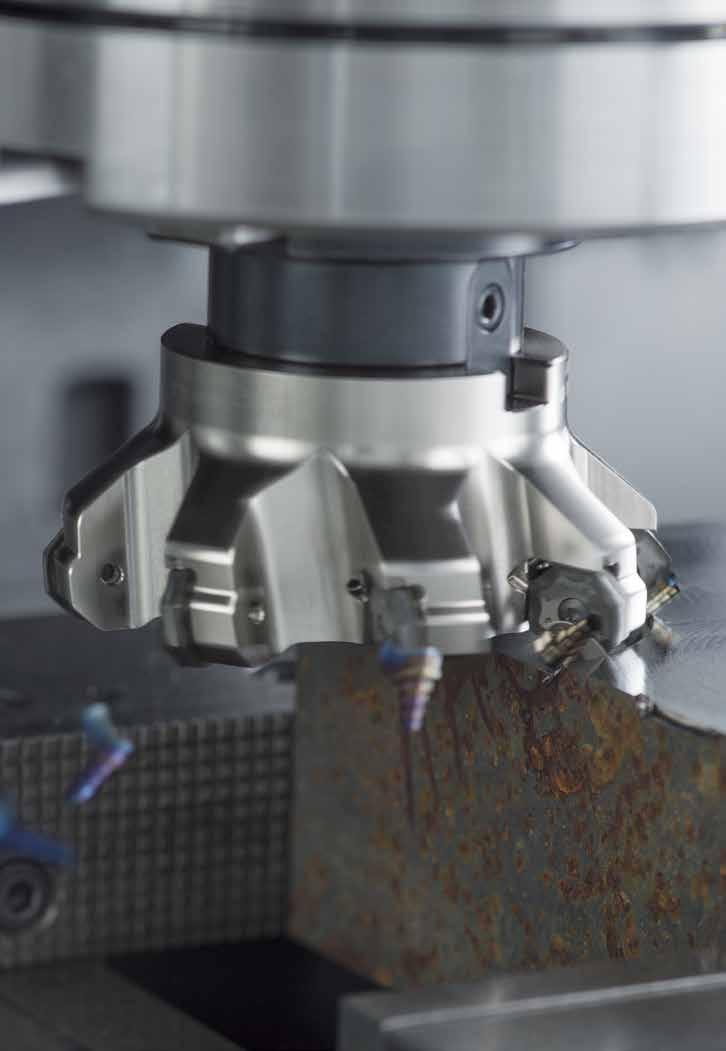

57 Planfräsar Double Octomill 57

58 Planfräsar Double Octomill R Val av vändskär Metriska SMG a p 100% 30% 10% P1 ONMU090520ANTN-M12 MP2500 3,5 0,26 0,28 0,44 P2 ONMU090520ANTN-M12 MP2500 3,5 0,26 0,30 0,44 P3 ONMU090520ANTN-M12 MP2500 3,5 0,26 0,28 0,42 P4 ONMU090520ANTN-M12 MP2500 3,5 0,24 0,28 0,42 P5 ONMU090520ANTN-M12 MP2500 3,5 0,24 0,26 0,40 P6 ONMU090520ANTN-M12 MP2500 3,5 0,24 0,26 0,40 P7 ONMU090520ANTN-M12 MP2500 3,5 0,24 0,26 0,40 P8 ONMU090520ANTN-M12 T350M 3,5 0,26 0,28 0,42 P11 ONMU090520ANTN-M12 T350M 3,5 0,24 0,26 0,40 P12 ONMU090520ANTN-M12 T350M 3,0 0,17 0,18 0,28 M1 ONMU090520ANTN-ME12 F40M 3,5 0,26 0,30 0,44 M2 ONMU090520ANTN-ME12 F40M 3,5 0,24 0,26 0,40 M3 ONMU090520ANTN-ME12 F40M 3,0 0,19 0,22 0,32 M4 ONMU090520ANTN-ME12 T350M 2,0 0,17 0,19 0,28 M5 ONMU090520ANTN-ME12 MM4500 2,0 0,17 0,19 0,28 K1 ONMU090520ANTN-M14 MK2050 3,5 0,32 0,34 0,50 K2 ONMU090520ANTN-M14 MK2050 3,5 0,28 0,30 0,48 K3 ONMU090520ANTN-M14 MK2050 3,5 0,28 0,30 0,48 K4 ONMU090520ANTN-M14 MK2050 3,5 0,28 0,30 0,48 K5 ONMU090520ANTN-M14 MK2050 3,5 0,26 0,28 0,42 K6 ONMU090520ANTN-M14 MK2050 3,5 0,28 0,30 0,48 K7 ONMU090520ANTN-M14 MK2050 3,5 0,26 0,28 0,42 N1 ONMU090520ANTN-ME12 F40M 3,5 0,34 0,38 0,55 N2 ONMU090520ANTN-ME12 F40M 3,5 0,34 0,38 0,55 N3 ONMU090520ANTN-ME12 F40M 3,5 0,34 0,38 0,55 N11 ONMU090520ANTN-ME12 F40M 3,5 0,34 0,38 0,55 S1 ONMU090520ANTN-ME12 MS2500 2,0 0,17 0,19 0,28 S2 ONMU090520ANTN-ME12 MS2500 2,0 0,17 0,19 0,28 S3 ONMU090520ANTN-ME12 MS2500 2,0 0,16 0,17 0,26 S11 ONMU090520ANTN-ME12 MS2050 2,5 0,19 0,22 0,32 S12 ONMU090520ANTN-ME12 MS2050 2,5 0,19 0,22 0,32 S13 ONMU090520ANTN-ME12 MS2050 2,0 0,17 0,19 0,28 H5 ONMU090520ANTN-MD16 MP1500 3,0 0,22 0,24 0,36 H8 ONMU090520ANTN-MD16 MP1500 2,5 0,17 0,18 0,28 H11 ONMU090520ANTN-MD16 MP1500 3,0 0,22 0,24 0,36 H12 ONMU090520ANTN-MD16 MP1500 2,5 0,17 0,18 0,28 H21 ONMU090520ANTN-MD16 MP1500 2,5 0,17 0,18 0,28 SMG = Seco material group f z = mm/tand v c = m/min a e /DC = % Alla skärdata är startvärden f z 58

59 Planfräsar Double Octomill R Skärdata v c = (m/min) MP1500 MP2500 MP3000 F40M MK1500 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H MK2050 MM4500 MS2050 MS2500 MP2050 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K S S S S S S H H H H H

60 Planfräsar Double Octomill R Val av vändskär tum SMG a p 100% 30% 10% P1 ONMU090520ANTN-M12 MP P2 ONMU090520ANTN-M12 MP P3 ONMU090520ANTN-M12 MP P4 ONMU090520ANTN-M12 MP P5 ONMU090520ANTN-M12 MP P6 ONMU090520ANTN-M12 MP P7 ONMU090520ANTN-M12 T350M P8 ONMU090520ANTN-M12 T350M P11 ONMU090520ANTN-M12 T350M M1 ONMU090520ANTN-ME12 MS M2 ONMU090520ANTN-ME12 MS M3 ONMU090520ANTN-ME12 T350M M4 ONMU090520ANTN-ME12 T350M M5 ONMU090520ANTN-ME12 MM K1 ONMU090520ANTN-M14 MK K2 ONMU090520ANTN-M14 MK K3 ONMU090520ANTN-M14 MK K4 ONMU090520ANTN-M14 MK K5 ONMU090520ANTN-M14 MK K6 ONMU090520ANTN-M14 MK K7 ONMU090520ANTN-M14 MK N1 ONMU090520ANTN-ME12 F40M N2 ONMU090520ANTN-ME12 F40M N3 ONMU090520ANTN-ME12 F40M N11 ONMU090520ANTN-ME12 F40M S1 ONMU090520ANTN-ME12 MS S2 ONMU090520ANTN-ME12 MS S3 ONMU090520ANTN-ME12 MS S11 ONMU090520ANTN-ME12 MS S12 ONMU090520ANTN-ME12 MS S13 ONMU090520ANTN-ME12 MS H5 ONMU090520ANTN-MD16 MP H8 ONMU090520ANTN-MD16 MP H11 ONMU090520ANTN-MD16 MP H12 ONMU090520ANTN-MD16 MP H21 ONMU090520ANTN-MD16 MP SMG = Seco material group f z = in/tand v c = sf/min a e /DC = % Alla skärdata är startvärden f z 60

61 Planfräsar Double Octomill R Skärdata v c = (sf/min) MP1020 MP1500 MP2500 MP3000 F40M MK1500 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H MK2050 MM4500 MS2050 MS2500 MP2050 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K S S S S S S H H H H H

62 Planfräsar R /16 Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 68 R Metriska Dimensioner i mm Prod. nr Best. nr Infästning APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär R SA Ändfr.dorn 9,0 51,0 50,0 47,0 22,0 40,0 4 0, SNMU R SA Ändfr.dorn 9,0 51,0 50,0 47,0 22,0 40,0 5 0, SNMU R SA Ändfr.dorn 9,0 64,0 63,0 47,0 22,0 40,0 6 0, SNMU R SA Ändfr.dorn 9,0 64,0 63,0 47,0 22,0 40,0 7 0, SNMU R SA Ändfr.dorn 9,0 81,0 80,0 62,0 27,0 50,0 7 1, SNMU R SA Ändfr.dorn 9,0 81,0 80,0 62,0 27,0 50,0 9 1, SNMU R SA Ändfr.dorn 9,0 101,0 100,0 77,0 32,0 50,0 11 1, SNMU R SA Ändfr.dorn 9,0 101,0 100,0 77,0 32,0 50,0 8 1, SNMU R SA Ändfr.dorn 9,0 126,0 125,0 90,0 40,0 63,0 10 3, SNMU R SA Ändfr.dorn 9,0 126,0 125,0 90,0 40,0 63,0 13 3, SNMU R S Ändfr.dorn 9,0 161,0 160,0 90,0 40,0 63,0 12 5, SNMU R S Ändfr.dorn 9,0 161,0 160,0 90,0 40,0 63,0 16 5, SNMU Reservdelar För fräs Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment (Nm) R DOUBLE-T C04011-T15P H4B-T15PL ,5 R DOUBLE-T C04011-T15P H4B-T15PL 3,5 R tum Dimensioner i tum Prod. nr Best. nr Infästning APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär R SA Ändfr.dorn , SNMU R SA Ändfr.dorn , SNMU R SA Ändfr.dorn , SNMU R SA Ändfr.dorn , SNMU R SA Ändfr.dorn , SNMU R SA Ändfr.dorn , SNMU R SA Ändfr.dorn , SNMU R SA Ändfr.dorn , SNMU R SA Ändfr.dorn , SNMU R SA Ändfr.dorn , SNMU R S Ändfr.dorn , SNMU R S Ändfr.dorn , SNMU Reservdelar För fräs Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment in/lbs R DOUBLE-T C04011-T15P H4B-T15PL UC6S3/8UNFX1 31 R DOUBLE-T C04011-T15P H4B-T15PL UC6S1/2UNFX1-1/4 31 R DOUBLE-T C04011-T15P H4B-T15PL UC6S3/4UNFX1-1/4 31 R DOUBLE-T C04011-T15P H4B-T15PL 31 62

63 Planfräsar R /16 Vändskärsval och skärdatarekommendationer, se sid Komplett vändskärsprogram, se sid 68 R Metriska Dimensioner i mm Prod. nr Best. nr Infästning APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär R SA Ändfr.dorn 13,0 64,0 63,0 47,0 22,0 40,0 4 0, SNMU R SA Ändfr.dorn 13,0 64,0 63,0 47,0 22,0 40,0 5 0, SNMU R SA Ändfr.dorn 13,0 81,0 80,0 62,0 27,0 50,0 6 1, SNMU R SA Ändfr.dorn 13,0 81,0 80,0 62,0 27,0 50,0 7 1, SNMU R SA Ändfr.dorn 13,0 101,0 100,0 77,0 32,0 50,0 8 1, SNMU R SA Ändfr.dorn 13,0 101,0 100,0 77,0 32,0 50,0 9 1, SNMU R SA Ändfr.dorn 13,0 126,0 125,0 90,0 40,0 63,0 10 3, SNMU R SA Ändfr.dorn 13,0 126,0 125,0 90,0 40,0 63,0 11 3, SNMU R S Ändfr.dorn 13,0 161,0 160,0 90,0 40,0 63,0 12 5, SNMU R S Ändfr.dorn 13,0 161,0 160,0 90,0 40,0 63,0 13 5, SNMU Reservdelar För fräs Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment (Nm) R DOUBLE-T C05012-T15P H4B-T15PL ,0 R DOUBLE-T C05012-T15P H4B-T15PL 5,0 R tum Dimensioner i tum Prod. nr Best. nr Infästning APMXS DCX DC DCSFMS DCB LF ZNP KG RPMX Vändskär R SA Ändfr.dorn , SNMU R SA Ändfr.dorn , SNMU R SA Ändfr.dorn , SNMU R SA Ändfr.dorn , SNMU R SA Ändfr.dorn , SNMU R SA Ändfr.dorn , SNMU R S Ändfr.dorn , SNMU R S Ändfr.dorn , SNMU Reservdelar För fräs Nyckel (T-handtag) Skruv Nyckel Dornskruv Åtdragningsmoment in/lbs R DOUBLE-T C05012-T15P H4B-T15PL UC6S1/2UNFX1-1/4 44 R DOUBLE-T C05012-T15P H4B-T15PL UC6S3/4UNFX1-1/4 44 R DOUBLE-T C05012-T15P H4B-T15PL 44 63

64 Planfräsar R /16 R Val av vändskär Metriska SMG a p 100% 30% 10% P1 SNMU120410TN-M10 F40M 5,0 0,14 0,15 0,24 P2 SNMU120410TN-M10 F40M 5,0 0,14 0,16 0,24 P3 SNMU120410TN-M10 MP2500 5,0 0,14 0,15 0,22 P4 SNMU120410TN-M10 MP2500 5,0 0,13 0,14 0,22 P5 SNMU120410TN-M10 MP2500 5,0 0,13 0,14 0,22 P6 SNMU120410TN-M10 MP2500 5,0 0,13 0,14 0,22 P7 SNMU120410TN-M10 MP2500 5,0 0,13 0,14 0,22 P8 SNMU120410TN-M10 MP2500 5,0 0,14 0,15 0,22 P11 SNMU120410TN-M10 MP1500 5,0 0,13 0,14 0,22 P12 SNMU120410TN-M10 MS2500 4,5 0,090 0,095 0,15 K1 SNMU120410TN-M10 MK2050 5,0 0,14 0,16 0,24 K2 SNMU120410TN-M10 MK2050 5,0 0,13 0,14 0,22 K3 SNMU120410TN-M10 MK2050 5,0 0,13 0,14 0,22 K4 SNMU120410TN-M10 MK2050 5,0 0,13 0,14 0,22 K5 SNMU120410TN-MD13 MK2050 5,0 0,15 0,17 0,26 K6 SNMU120410TN-MD13 MK2050 5,0 0,17 0,18 0,28 K7 SNMU120410TN-MD13 MK2050 5,0 0,15 0,17 0,26 H5 SNMU120410TN-MD13 MP1500 4,5 0,11 0,13 0,19 H11 SNMU120410TN-MD13 MP1500 4,5 0,11 0,13 0,19 H12 SNMU120410TN-MD13 MP1500 3,5 0,090 0,095 0,15 SMG = Seco material group f z = mm/tand v c = m/min a e /DC = % Alla skärdata är startvärden f z R Skärdata v c = (m/min) MP1500 MP2500 F40M MK1500 MK2050 MS2500 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P K K K K K K K H H H H

65 Planfräsar R /16 R Val av vändskär Metriska SMG a p 100% 30% 10% P1 SNMU160612TN-M10 F40M 8,0 0,14 0,15 0,24 P2 SNMU160612TN-M10 F40M 8,0 0,14 0,16 0,24 P3 SNMU160612TN-M10 MP2500 8,0 0,14 0,15 0,22 P4 SNMU160612TN-M10 MP2500 8,0 0,13 0,14 0,22 P5 SNMU160612TN-M10 MP2500 8,0 0,13 0,14 0,22 P6 SNMU160612TN-M10 MP2500 8,0 0,13 0,14 0,22 P7 SNMU160612TN-M10 MP2500 8,0 0,13 0,14 0,22 P8 SNMU160612TN-M10 MP2500 8,0 0,14 0,15 0,22 P11 SNMU160612TN-M10 MP1500 8,0 0,13 0,14 0,22 P12 SNMU160612TN-M10 MS2500 6,0 0,090 0,095 0,15 K1 SNMU160612TN-M10 MK2050 8,0 0,14 0,16 0,24 K2 SNMU160612TN-M10 MK2050 8,0 0,13 0,14 0,22 K3 SNMU160612TN-M10 MK2050 8,0 0,13 0,14 0,22 K4 SNMU160612TN-M10 MK2050 8,0 0,13 0,14 0,22 K5 SNMU160612TN-MD16 MK2050 8,0 0,19 0,20 0,32 K6 SNMU160612TN-MD16 MK2050 8,0 0,20 0,22 0,34 K7 SNMU160612TN-MD16 MK2050 8,0 0,19 0,20 0,32 H5 SNMU160612TN-MD16 MP1500 6,0 0,14 0,15 0,24 H11 SNMU160612TN-MD16 MP1500 6,0 0,14 0,15 0,24 H12 SNMU160612TN-MD16 MP1500 5,0 0,11 0,12 0,18 SMG = Seco material group f z = mm/tand v c = m/min a e /DC = % Alla skärdata är startvärden f z R Skärdata v c = (m/min) MP1500 MP2500 F40M MK1500 MK2050 MS2500 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P K K K K K K K H H H

66 Planfräsar R /16 R Val av vändskär tum SMG a p 100% 30% 10% P1 SNMU120410TN-M10 F40M P2 SNMU120410TN-M10 F40M P3 SNMU120410TN-M10 MP P4 SNMU120410TN-M10 MP P5 SNMU120410TN-M10 MP P6 SNMU120410TN-M10 MP P7 SNMU120410TN-M10 MP P8 SNMU120410TN-M10 MP P11 SNMU120410TN-M10 MP P12 SNMU120410TN-M10 MS K1 SNMU120410TN-M10 MK K2 SNMU120410TN-M10 MK K3 SNMU120410TN-M10 MK K4 SNMU120410TN-M10 MK K5 SNMU120410TN-MD13 MK K6 SNMU120410TN-MD13 MK K7 SNMU120410TN-MD13 MK H5 SNMU120410TN-MD13 MP1500 H11 SNMU120410TN-MD13 MP1500 H12 SNMU120410TN-MD13 MP1500 SMG = Seco material group f z = in/tand v c = sf/min a e /DC = % Alla skärdata är startvärden f z R Skärdata v c = (sf/min) MP1500 MP2500 F40M MK1500 MK2050 MS2500 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P K K K K K K K H H H H

67 Planfräsar R /16 R Val av vändskär tum SMG a p 100% 30% 10% P1 SNMU160612TN-M10 F40M P2 SNMU160612TN-M10 F40M P3 SNMU160612TN-M10 MP P4 SNMU160612TN-M10 MP P5 SNMU160612TN-M10 MP P6 SNMU160612TN-M10 MP P7 SNMU160612TN-M10 MP P8 SNMU160612TN-M10 MP P11 SNMU160612TN-M10 MP P12 SNMU160612TN-M10 MS K1 SNMU160612TN-M10 MK K2 SNMU160612TN-M10 MK K3 SNMU160612TN-M10 MK K4 SNMU160612TN-M10 MK K5 SNMU160612TN-MD16 MK K6 SNMU160612TN-MD16 MK K7 SNMU160612TN-MD16 MK H5 SNMU160612TN-MD16 MP H11 SNMU160612TN-MD16 MP H12 SNMU160612TN-MD16 MP SMG = Seco material group f z = in/tand v c = sf/min a e /DC = % Alla skärdata är startvärden f z R Skärdata v c = (sf/min) MP1500 MP2500 F40M MK1500 MK2050 MS2500 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P K K K K K K K H H H

68 Vändskär ON.U05/09 Storlek Dimensioner i mm Dimensioner i tum IC BS S1 IC BS S1 ONEU05..ZZ 12,0 3,2 4, ON ,0 0,3 4, ON ,0 1,0 4, ONMU05..M11/ME11 12,0 1,0 4, ONMU05..M10/ME10 12,0 0,3 4, ON ,41 6,3 6, ONEU09..ZZ 21,41 6,3 5, ONMU ,0 0,0 5, ONMU ,0 0,45 5, ONMU ,0 2,11 5, MD16/MD17 ME10-13/M10-15 ZZTN4-M10/M14 ZZTN4-M12 Sorter Belagda Obelagda Cermet Best. nr Spån vinkel MP1500 MP2050 MP2500 MP3000 MH1000 MM4500 MK1500 MK2050 MS2050 MS2500 T25M T350M F15M F25M F30M F40M HX H15 H25 MP1020 ONEU050410ZZTN4-M10 20,0 [ [ [ [ [ ONMU050410ANTN-M10 20,0 [ [ [ [ [ [ [ [ [ ONMU050410ANTN-M11 20,0 [ [ [ [ [ [ [ [ [ ONMU050410ANTN-ME10 20,0 [ [ [ [ [ [ ONMU050410ANTN-ME11 20,0 [ [ [ [ [ [ [ ONEU090520ZZTN4-M12 20,0 [ [ [ ONEU090520ZZTN4-M14 15,0 [ [ [ [ [ [ [ ONMU090510ANTN-M12 20,0 [ [ [ [ [ [ ONMU090520ANTN-M12 20,0 [ [ [ [ [ [ [ [ [ ONMU090520ANTN-M13 20,0 [ [ [ [ [ [ [ [ [ [ ONMU090520ANTN-M14 15,0 [ [ [ [ [ [ [ ONMU090520ANTN-M15 15,0 [ [ [ [ [ [ [ ONMU090520ANTN-MD16 0,0 [ [ [ [ ONMU090520ANTN-MD17 0,0 [ [ [ ONMU090520ANTN-ME12 20,0 [ [ [ [ [ [ [ [ [ ONMU090520ANTN-ME13 20,0 [ [ [ [ [ [ [ [ [ [ SNMU12/16 Storlek Dimensioner i mm Dimensioner i tum RE L BS S RE L BS S SNMU12..-M10 0,8 12,0 0,0 5, SNMU12..-MD13 0,8 12,0 0,0 5, SNMU12..-M10 1,0 12,0 1,0 5, SNMU12..-MD13 1,0 12,0 1,0 5, SNMU16..-M10 1,0 16,0 0,0 7, SNMU16..-MD16 1,0 16,0 0,0 6, SNMU16..-M10 1,2 16,0 1,2 7, SNMU16..-MD16 1,2 16,0 1,2 6, M10 MD13/MD16 Sorter Belagda Obelagda Cermet Best. nr Spån vinkel MP1500 MP2050 MP2500 MP3000 MH1000 MM4500 MK1500 MK2050 MS2050 MS2500 T25M T350M F15M F25M F30M F40M HX H15 H25 MP1020 SNMU120408TN-M10 20,0 [ [ [ [ SNMU120408TN-MD13 0,0 [ [ [ [ SNMU120410TN-M10 20,0 [ [ [ [ [ [ SNMU120410TN-MD13 0,0 [ [ [ [ [ [ SNMU160610TN-M10 20,0 [ [ [ [ SNMU160610TN-MD16 0,0 [ [ [ [ SNMU160612TN-M10 20,0 [ [ [ [ [ [ SNMU160612TN-MD16 0,0 [ [ [ [ [ [ 68
