2 LÖSNINGAR OCH SUPPORT Genom att välja Seco får du mer än bara ett komplett utbud av verktyg för skärande bearbetning och specialistkunskaper. Du får även ett partnerskap som är baserat på förtroende, respekt och kommunikation samt ett team som alltid är redo att hjälpa dig att få konkurrenskraftiga fördelar. 2

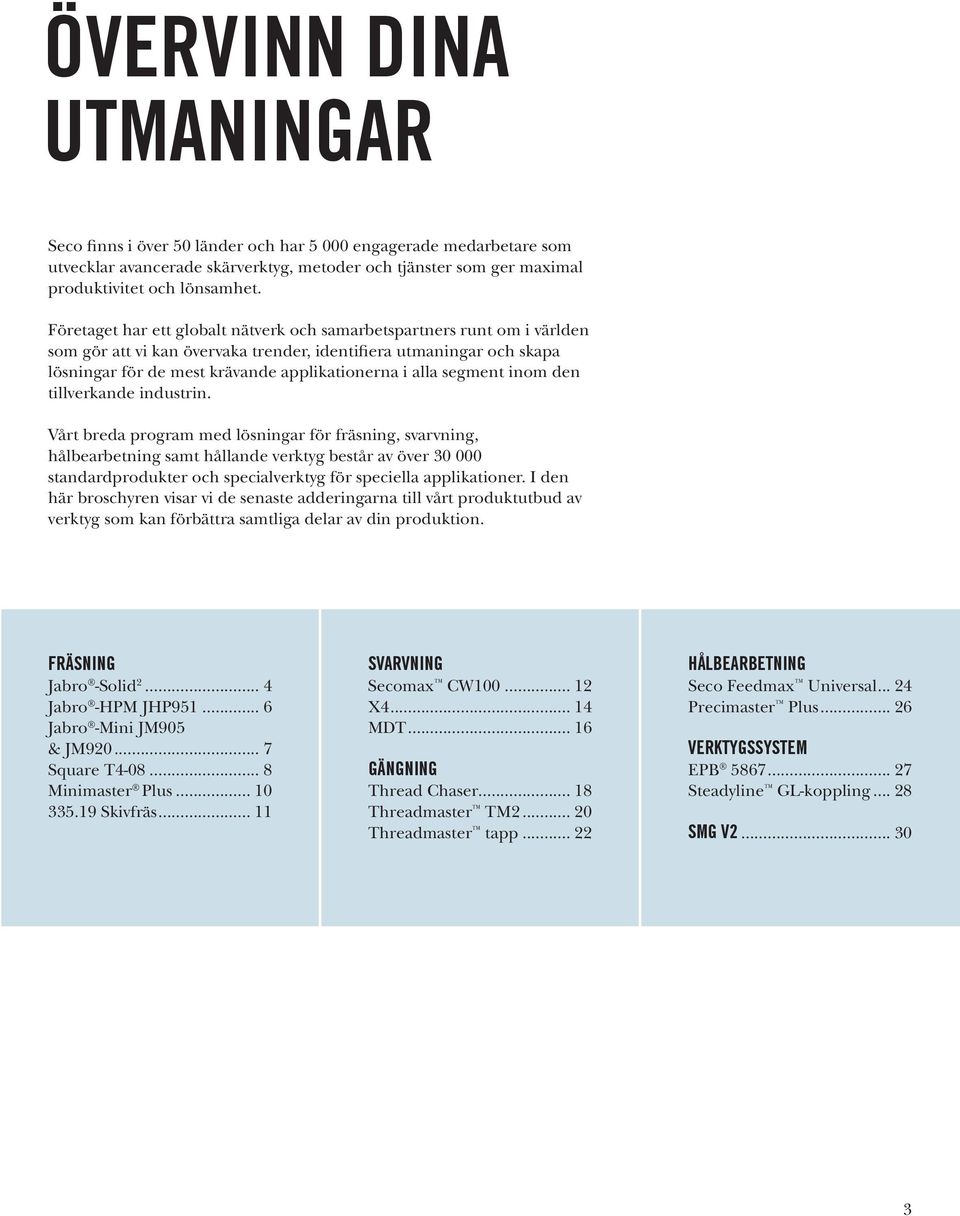

3 ÖVERVINN DINA UTMANINGAR Seco inns i över 50 länder och har engagerade medarbetare som utvecklar avancerade skärverktyg, metoder och tjänster som ger maximal produktivitet och lönsamhet. Företaget har ett globalt nätverk och samarbetspartners runt om i världen som gör att vi kan övervaka trender, identiiera utmaningar och skapa lösningar för de mest krävande applikationerna i alla segment inom den tillverkande industrin. Vårt breda program med lösningar för fräsning, svarvning, hålbearbetning samt hållande verktyg består av över standardprodukter och specialverktyg för speciella applikationer. I den här broschyren visar vi de senaste adderingarna till vårt produktutbud av verktyg som kan förbättra samtliga delar av din produktion. FRÄSNING Jabro -Solid Jabro -HPM JHP Jabro -Mini JM905 & JM Square T Minimaster Plus Skivfräs SVARVNING Secomax CW X MDT GÄNGNING Thread Chaser Threadmaster TM Threadmaster tapp HÅLBEARBETNING Seco Feedmax Universal Precimaster Plus VERKTYGSSYSTEM EPB Steadyline GL-koppling SMG V

4 FRÄSNING MÅNGSIDIGHET I ALLA MATERIAL JABRO -SOLID 2 Secos nya generation Jabro-Solid 2 -pinnfräsar i solid hårdmetall består av över 400 universella produkter som kan användas i alla vanliga material, från stål till titanlegeringar. De här mycket mångsidiga produkterna ger en uppskattad ökad verktygslivslängd på 30 % och gör det möjligt att hålla 20 % högre skärhastighet. De är också konstruerade så att de kan användas för ler tillämpningar än den förra generationen. Produktivitetsökningarna beror på optimerade geometrier och speciell skäreggsutformning i kombination med den nya NXT-beläggningsteknologin. FÖRDELAR MED SECO: Minskad lagerhållning av verktyg och kostnadsefektiv bearbetning i många olika material Funktioner som förbättrad skäregg mikro-geometri och optimerad egg-behandling bidrar till en betydande ökning av verktygslivslängden Tre gånger högre motståndskraft mot urlisning, värme och förslitning än tidigare verktygsversioner Alltid höga prestanda, även i mindre stabila maskiner Fullt utbud av geometrier, typer och storlekar som är högpresterande i nästan alla metalliska material NYHET! BELÄGGNINGSTEKNIK Seco utvecklade den nya beläggningstekniken NXT speciellt för pinnfräsar i solid hårdmetall. Den titanaluminiumnitrid (TiAlN) som ingår i beläggningen är visserligen konventionell men den metod Seco använder för att applicera beläggningen innebär ett stort steg framåt. Beläggningsprocessen ger ett enda lager via tre speciella steg som styr och optimerar beläggningens tillväxt på atomnivå. De resulterande egenskaperna ger högre motståndskraft mot urlisning, värme och förslitning vid bearbetning i olika material samtidigt som verktygslivslängden blir ännu mer kontrollerad. PRODUKTÖVERSIKT: Komplett utbud av lättanvända och mångsidiga pinnfräsar Fräsdiametrar från 1 mm till 25 mm och 3/64" till 1" Finns i längder enligt DIN 4

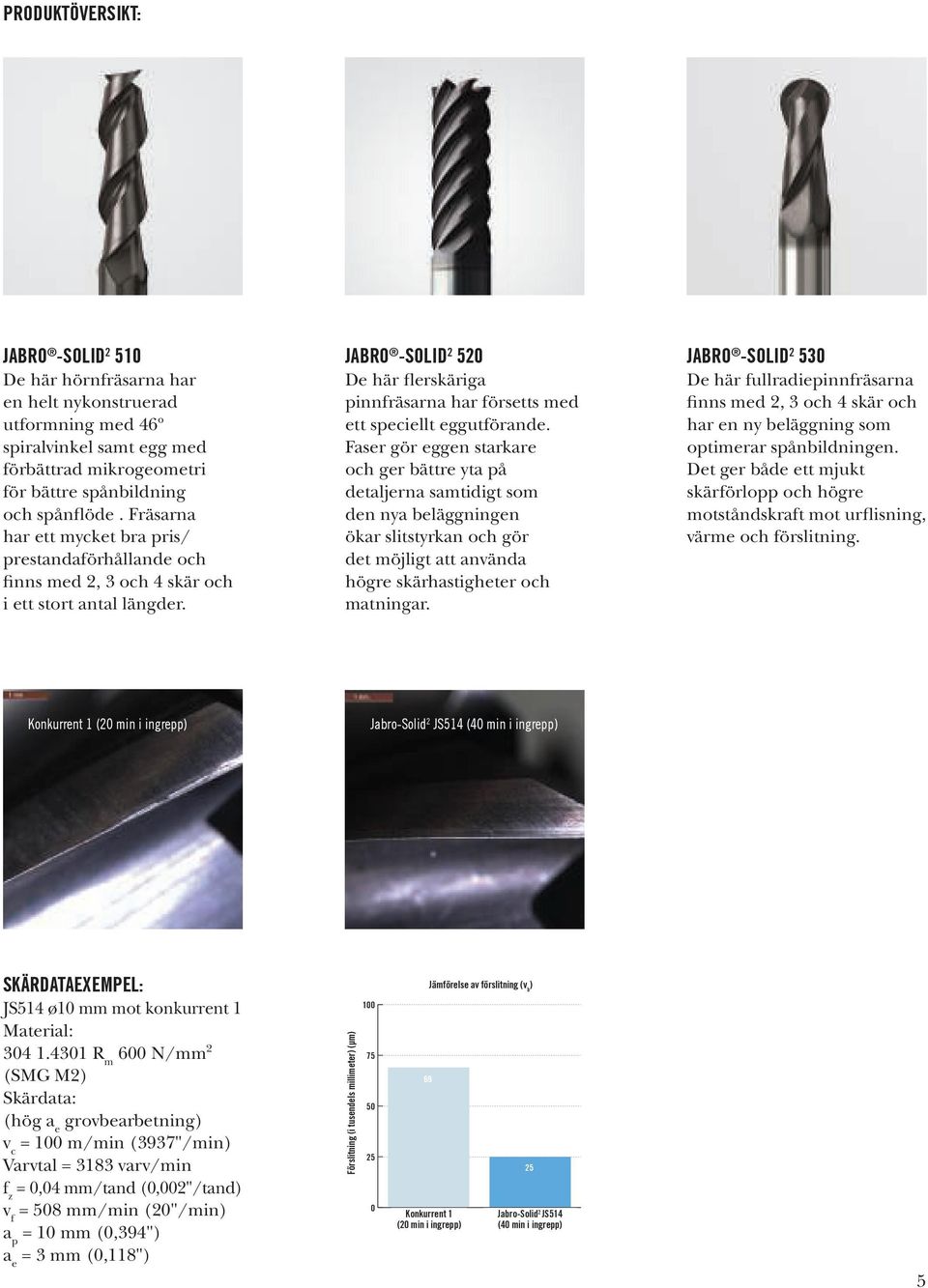

5 PRODUKTÖVERSIKT: JABRO -SOLID De här hörnfräsarna har en helt nykonstruerad utformning med 46º spiralvinkel samt egg med förbättrad mikrogeometri för bättre spånbildning och spånlöde. Fräsarna har ett mycket bra pris/ prestandaförhållande och inns med 2, 3 och 4 skär och i ett stort antal längder. JABRO -SOLID De här lerskäriga pinnfräsarna har försetts med ett speciellt eggutförande. Faser gör eggen starkare och ger bättre yta på detaljerna samtidigt som den nya beläggningen ökar slitstyrkan och gör det möjligt att använda högre skärhastigheter och matningar. JABRO -SOLID De här fullradiepinnfräsarna inns med 2, 3 och 4 skär och har en ny beläggning som optimerar spånbildningen. Det ger både ett mjukt skärförlopp och högre motståndskraft mot urlisning, värme och förslitning. Konkurrent 1 (20 min i ingrepp) Jabro-Solid 2 JS514 (40 min i ingrepp) SKÄRDATAEXEMPEL: JS514 ø10 mm mot konkurrent 1 Material: R m 600 N/mm² (SMG M2) Skärdata: (hög a e grovbearbetning) v c = 100 m/min (3937"/min) Varvtal = 3183 varv/min f z = 0,04 mm/tand (0,002"/tand) v f = 508 mm/min (20"/min) a p = 10 mm (0,394") a e = 3 mm (0,118") Förslitning Tool (i wear tusendels in micron millimeter) (µm) (µm) Jämförelse Tool wear av comparison förslitning (v (v b ) b ) Konkurrent Competitor 1 Jabro-Solid 2 JS514 (20 (20 min min i ingrepp) cut) (40 (40 min min i ingrepp) cut) 5

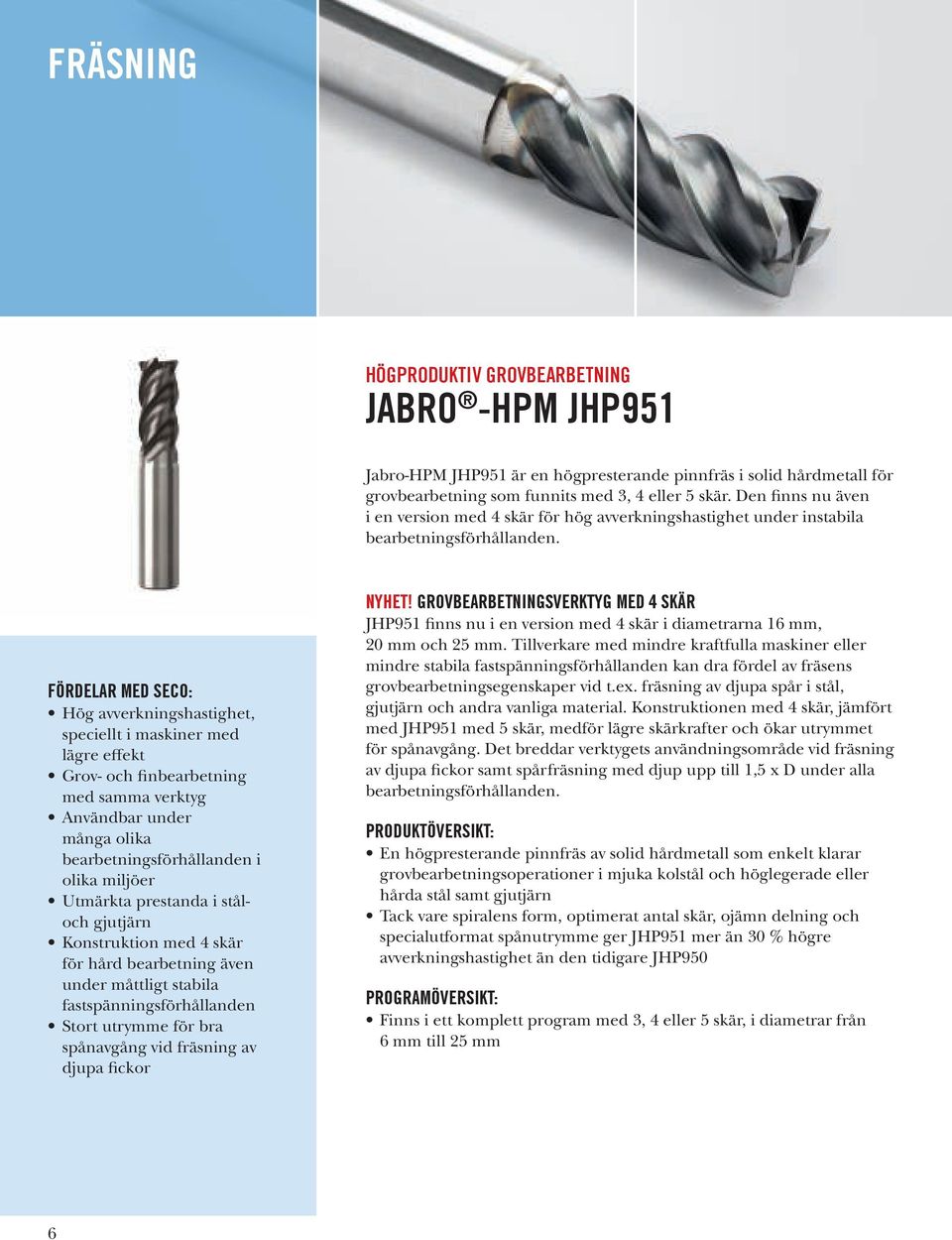

6 FRÄSNING HÖGPRODUKTIV GROVBEARBETNING JABRO -HPM JHP951 Jabro-HPM JHP951 är en högpresterande pinnfräs i solid hårdmetall för grovbearbetning som funnits med 3, 4 eller 5 skär. Den inns nu även i en version med 4 skär för hög avverkningshastighet under instabila bearbetningsförhållanden. FÖRDELAR MED SECO: Hög avverkningshastighet, speciellt i maskiner med lägre efekt Grov- och inbearbetning med samma verktyg Användbar under många olika bearbetningsförhållanden i olika miljöer Utmärkta prestanda i ståloch gjutjärn Konstruktion med 4 skär för hård bearbetning även under måttligt stabila fastspänningsförhållanden Stort utrymme för bra spånavgång vid fräsning av djupa ickor NYHET! GROVBEARBETNINGSVERKTYG MED 4 SKÄR JHP951 inns nu i en version med 4 skär i diametrarna 16 mm, 20 mm och 25 mm. Tillverkare med mindre kraftfulla maskiner eller mindre stabila fastspänningsförhållanden kan dra fördel av fräsens grovbearbetningsegenskaper vid t.ex. fräsning av djupa spår i stål, gjutjärn och andra vanliga material. Konstruktionen med 4 skär, jämfört med JHP951 med 5 skär, medför lägre skärkrafter och ökar utrymmet för spånavgång. Det breddar verktygets användningsområde vid fräsning av djupa ickor samt spårfräsning med djup upp till 1,5 x D under alla bearbetningsförhållanden. PRODUKTÖVERSIKT: En högpresterande pinnfräs av solid hårdmetall som enkelt klarar grovbearbetningsoperationer i mjuka kolstål och höglegerade eller hårda stål samt gjutjärn Tack vare spiralens form, optimerat antal skär, ojämn delning och specialutformat spånutrymme ger JHP951 mer än 30 % högre avverkningshastighet än den tidigare JHP950 PROGRAMÖVERSIKT: Finns i ett komplett program med 3, 4 eller 5 skär, i diametrar från 6 mm till 25 mm 6

7 FRÄSNING PRECISION OCH TILLFÖRLITLIGHET VID BEARBETNING AV IMPLANTAT JABRO -MINI JM905 OCH JM920 Jabro-Mini JM905 och JM920 som ingår i JM9-programmet inns nu även med 4 skär. Den här utökningen svarar mot det ökade behovet av små verktyg för medicin- och dentalindustrin. NYHET! VERKTYG I SMÅ DIAMETRAR MED 4 SKÄR Verktygen JM905 och JM920 inns nu i högproduktiva versioner med 4 skär som ger högre matningshastigheter. Seco har konstruerat verktygen speciellt för de kompakta höghastighetsmaskiner som ofta används i medicin- eller dentallaboratorier. De här små verktygen klarar efektivt den konstant förändrade belastningen i de här applikationerna. PRODUKTÖVERSIKT: Förut var de specialverktyg, nu är de här pinnfräsarna standard och svarar mot det ökande behovet av verktyg för bearbetning av de material som används inom medicin- och dentalindustrin, tex koboltkrom och titan PROGRAMÖVERSIKT: Verktygen inns i diametrar från 0,1 mm till 2,0 mm och i de vanligaste dimensionerna även för längre överhäng upp till 16 x D FÖRDELAR MED SECO: Klarar högre matningshastigheter Maximal styrka och stabilitet för bästa tillförlitlighet vid varierande belastning och i svårbearbetade material Längder för långa överhäng gör verktygen idealiska för medicin- och dentalindustrin 7

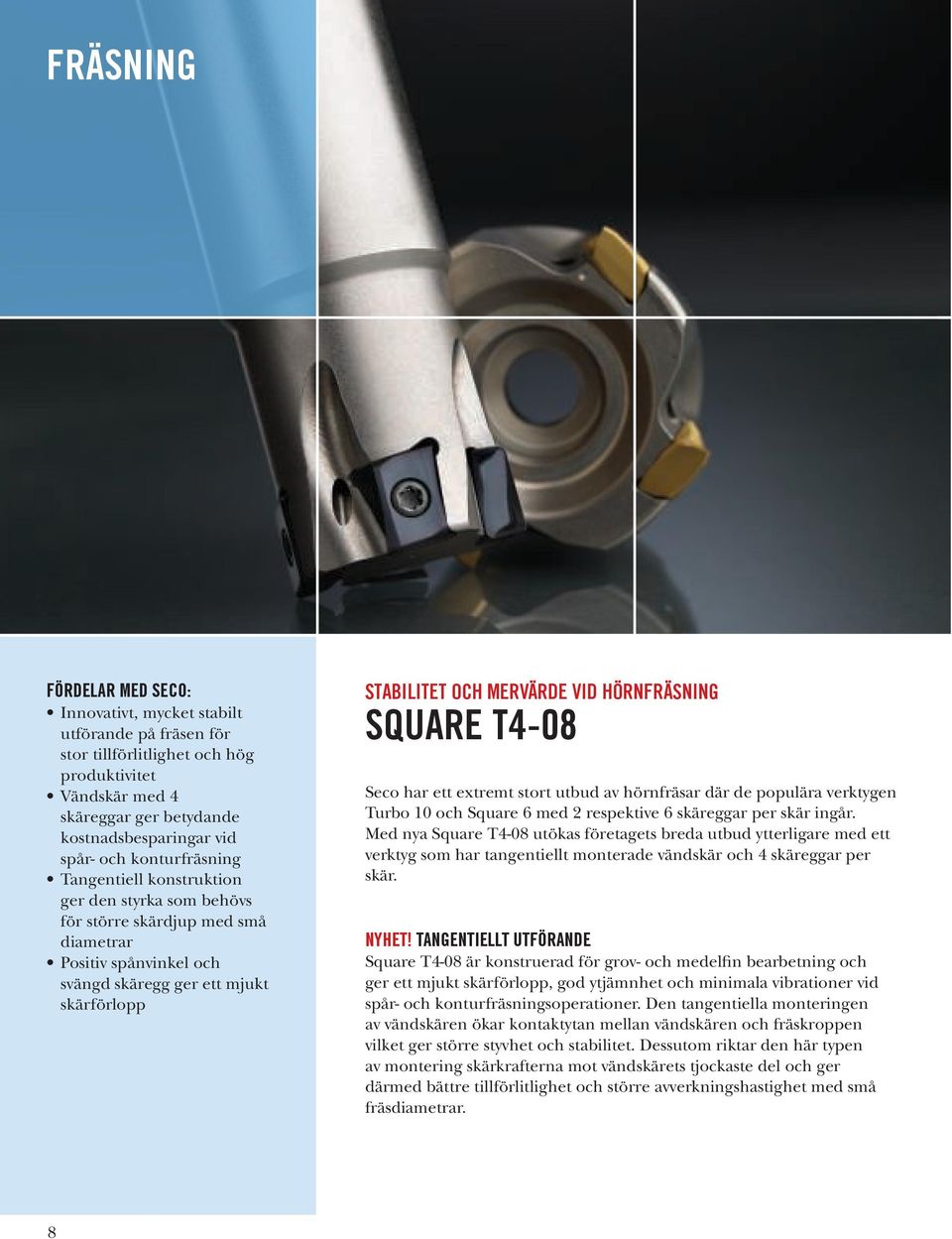

8 FRÄSNING FÖRDELAR MED SECO: Innovativt, mycket stabilt utförande på fräsen för stor tillförlitlighet och hög produktivitet Vändskär med 4 skäreggar ger betydande kostnadsbesparingar vid spår- och konturfräsning Tangentiell konstruktion ger den styrka som behövs för större skärdjup med små diametrar Positiv spånvinkel och svängd skäregg ger ett mjukt skärförlopp STABILITET OCH MERVÄRDE VID HÖRNFRÄSNING SQUARE T4-08 Seco har ett extremt stort utbud av hörnfräsar där de populära verktygen Turbo 10 och Square 6 med 2 respektive 6 skäreggar per skär ingår. Med nya Square T4-08 utökas företagets breda utbud ytterligare med ett verktyg som har tangentiellt monterade vändskär och 4 skäreggar per skär. NYHET! TANGENTIELLT UTFÖRANDE Square T4-08 är konstruerad för grov- och medelin bearbetning och ger ett mjukt skärförlopp, god ytjämnhet och minimala vibrationer vid spår- och konturfräsningsoperationer. Den tangentiella monteringen av vändskären ökar kontaktytan mellan vändskären och fräskroppen vilket ger större styvhet och stabilitet. Dessutom riktar den här typen av montering skärkrafterna mot vändskärets tjockaste del och ger därmed bättre tillförlitlighet och större avverkningshastighet med små fräsdiametrar. 8

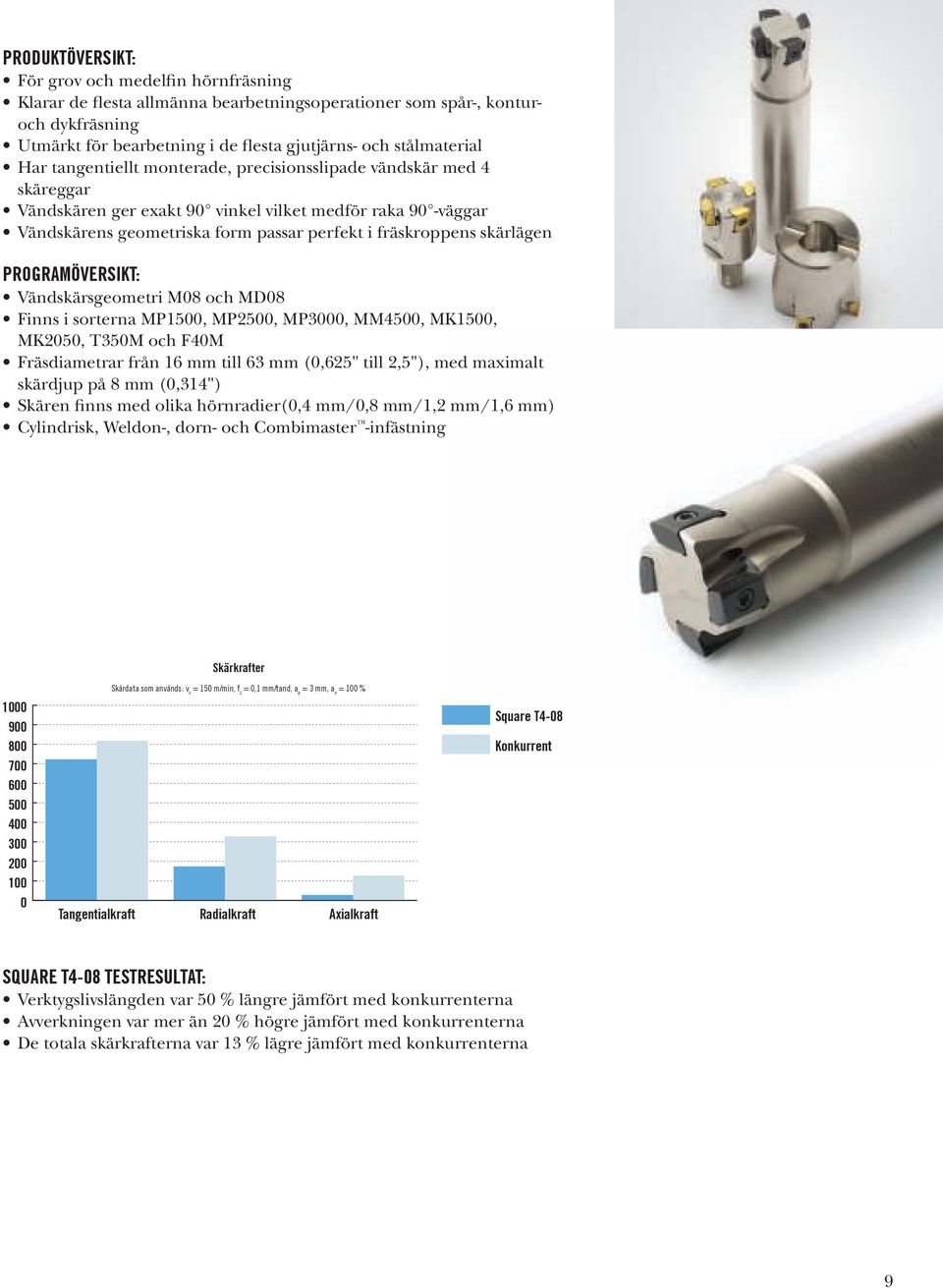

9 PRODUKTÖVERSIKT: För grov och medelin hörnfräsning Klarar de lesta allmänna bearbetningsoperationer som spår-, konturoch dykfräsning Utmärkt för bearbetning i de lesta gjutjärns- och stålmaterial Har tangentiellt monterade, precisionsslipade vändskär med 4 skäreggar Vändskären ger exakt 90 vinkel vilket medför raka 90 -väggar Vändskärens geometriska form passar perfekt i fräskroppens skärlägen PROGRAMÖVERSIKT: Vändskärsgeometri M08 och MD08 Finns i sorterna MP1500, MP2500, MP3000, MM4500, MK1500, MK2050, T350M och F40M Fräsdiametrar från 16 mm till 63 mm (0,625" till 2,5"), med maximalt skärdjup på 8 mm (0,314") Skären inns med olika hörnradier(0,4 mm/0,8 mm/1,2 mm/1,6 mm) Cylindrisk, Weldon-, dorn- och Combimaster -infästning Cutting Skärkrafter forces Cutting Skärdata parameters som används: used: vv c c = 150m/min, f z = 0,1mm/teeth, mm/tand, a p = 3mm, a e e = 100% % Tangentialkraft force Radialkraft force Axialkraft force Square T4-08 Konkurrent Competitor SQUARE T4-08 TESTRESULTAT: Verktygslivslängden var 50 % längre jämfört med konkurrenterna Avverkningen var mer än 20 % högre jämfört med konkurrenterna De totala skärkrafterna var 13 % lägre jämfört med konkurrenterna 9

10 FRÄSNING FLEXIBEL, KOSTNADSEFFEKTIV OCH MODERN PINNFRÄSKONSTRUKTION MINIMASTER PLUS Minimaster Plus med utbytbart skärhuvud är ett högproduktivt frässystem där verktygslängden inte längre behöver mätas om vid skärbyte. I systemet ingår många olika typer av skär och skaft för en mängd olika svåra fräsoperationer. FÖRDELAR MED SECO: Precisionsinfästning ger stabilitet och ett kast på ca 10 mikrometer Med utbytbara vändskär slipper man omslipning och höga verktygskostnader Längre verktygslivslängd och bättre spånavgång tack vare genomgående kylkanaler Mycket mångsidig tack vare stort utbud av skär och skaft Hög ytinhet och snäva toleranser som resultat av hög noggrannhet och mindre vibrationer NYHET! SKÄRHUVUDEN FÖR HÖG MATNING MED GENOMGÅENDE KYLKANALER Seco har utvecklat Minimaster Plus för hög hastighet, precision och fullständig mångsidighet. För att göra systemet ännu mer användbart har invändiga kylkanaler införts på alla tre diameterstorlekarna av de nya fräshuvudena som är gjorda för höga matningshastigheter. PRODUKTÖVERSIKT: Mycket lämpliga för lyg-, fordons-, energi-, medicin- och formtillverkningsindustrier Bearbetar stål, rostfritt stål, gjutjärn, aluminium och andra krävande material Hårdmetallskärets infästning i stålskaftet har mycket hög precision Skäret kan bytas utan att verktyget behöver tas bort från maskinspindeln eller att ny verktygsmätning behöver utföras PROGRAMÖVERSIKT: Skärens diametrar 10 mm, 12 mm och 16 mm Skär i E- och M-geometrier med två sortalternativ Skär med 3 till 8 tänder för hörnfräsning Skär med 3 tänder i fullradieutförande Hörnradier från 0,4 mm till 3,1 mm Skaft inns i 24 olika versioner, med längder från 55 mm till 250 mm 10

11 FRÄSNING HÖGA PRESTANDA VID SKIVFRÄSNING SKIVFRÄS För skivfräsning tillhandahåller Seco det bredaste utbudet av vändskär och fräsar i branschen och täcker in alla typer av applikationer från småserietillverkning till massproduktion. Nu har företaget omarbetat skivfräsen i tumstorlekar så att den kommer med de senaste och modernaste lösningarna. NYHET! FAKTA Fräsen är utformad för alla typer av skivfräsning, inklusive spårfräsning, kapning, cirkulärinterpolering och bakplaning. Den uppgraderade skivfräsen i tumstorlekar har en fräskropp i härdat stål (44 HRc) som ger hög precision, lång livslängd och stor motståndskraft mot böjning. Fräsverktygets nykonstruerade skärlägen klarar högre skärdata, ger större stabilitet och mindre deformation. Fräsens optimerade spånutrymmen ger bra spånavgång och tillförlitlig bearbetning. PRODUKTÖVERSIKT: Fräskropp av härdat stål (44 HRc) och förstärkta skärlägen ger exakta spårbredder, stabil bearbetning och högre avverkningshastighet Optimerade spånutrymmen i fräskroppen förhindrar spånstockning och ger en tillförlitlig bearbetningsprocess Ett komplett utbud av vändskär i SNHQ-utförande erbjuder: vändskär med 4 skäreggar, ett komplett program med hörnradier, integrerad wipergeometri som ger in yta, samt möjlighet att fräsa spår med plan botten FÖRDELAR MED SECO: 4 skäreggar ger lägre verktygskostnader Inget behov av ytterligare inbearbetningsoperationer Standardlager med de vanligaste hörnradierna eliminerar behovet av kostsam lagerhållning Optimerad skärgeometri och fräskonstruktion ger tillförlitliga prestanda och stor avverkningshastighet Längre livslängd tack vare härdad fräskropp PROGRAMÖVERSIKT: Diametrar från 2" till 10" 3 infästningstyper Combimaster, för fräsdorn och för bom Komplett utbud av hörnradier från 0,008" till 0,24" Fräsbredder från 5/32" till 1/2" med 6 vändskärsstorlekar Komplett utbud av geometrier och sorter för alla typer av applikationer 11

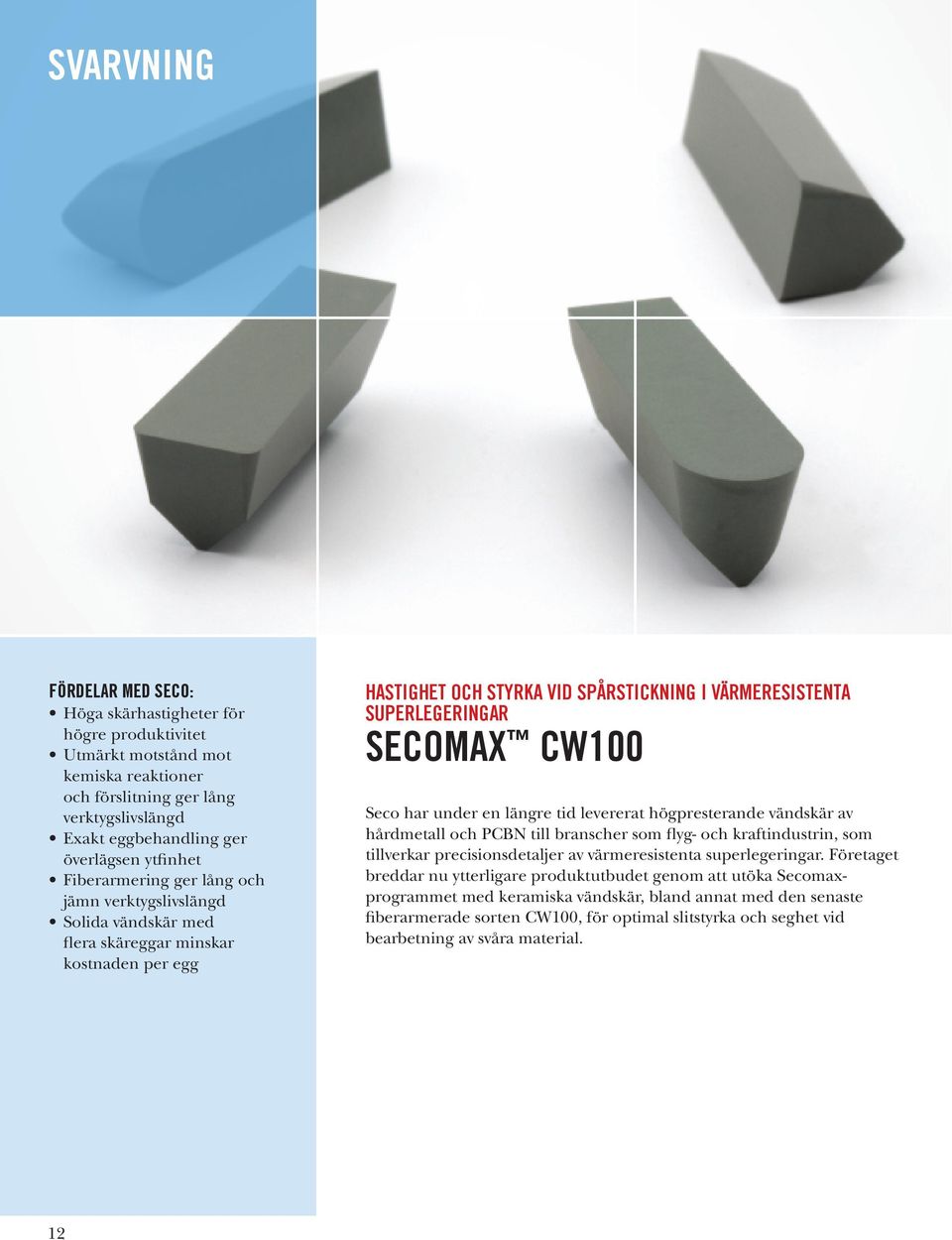

12 SVARVNING FÖRDELAR MED SECO: Höga skärhastigheter för högre produktivitet Utmärkt motstånd mot kemiska reaktioner och förslitning ger lång verktygslivslängd Exakt eggbehandling ger överlägsen ytinhet Fiberarmering ger lång och jämn verktygslivslängd Solida vändskär med lera skäreggar minskar kostnaden per egg HASTIGHET OCH STYRKA VID SPÅRSTICKNING I VÄRMERESISTENTA SUPERLEGERINGAR SECOMAX CW100 Seco har under en längre tid levererat högpresterande vändskär av hårdmetall och PCBN till branscher som lyg- och kraftindustrin, som tillverkar precisionsdetaljer av värmeresistenta superlegeringar. Företaget breddar nu ytterligare produktutbudet genom att utöka Secomaxprogrammet med keramiska vändskär, bland annat med den senaste iberarmerade sorten CW100, för optimal slitstyrka och seghet vid bearbetning av svåra material. 12

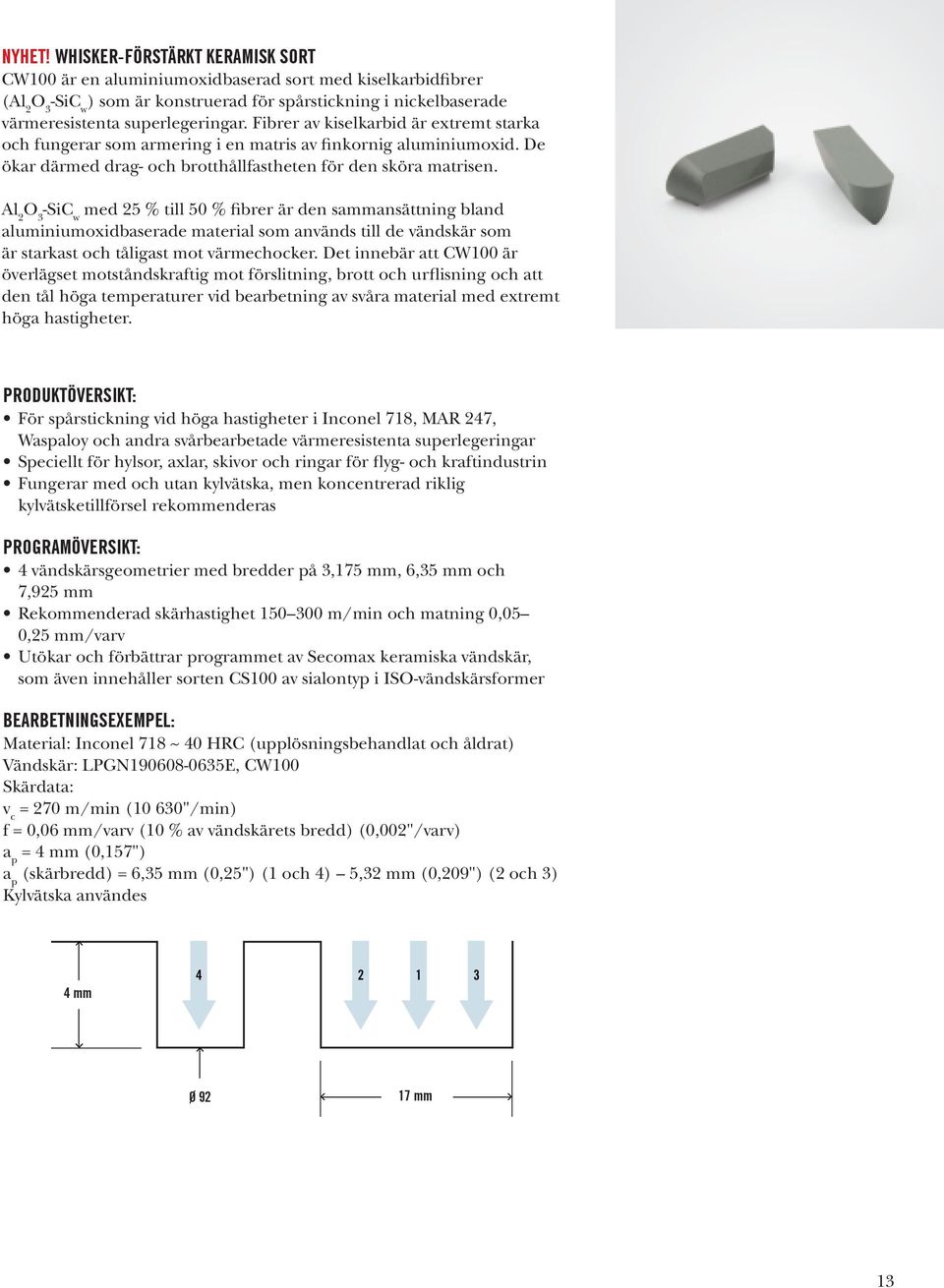

13 NYHET! WHISKER-FÖRSTÄRKT KERAMISK SORT CW100 är en aluminiumoxidbaserad sort med kiselkarbidibrer (Al 2 O 3 -SiC w ) som är konstruerad för spårstickning i nickelbaserade värmeresistenta superlegeringar. Fibrer av kiselkarbid är extremt starka och fungerar som armering i en matris av inkornig aluminiumoxid. De ökar därmed drag- och brotthållfastheten för den sköra matrisen. Al 2 O 3 -SiC w med 25 % till 50 % ibrer är den sammansättning bland aluminiumoxidbaserade material som används till de vändskär som är starkast och tåligast mot värmechocker. Det innebär att CW100 är överlägset motståndskraftig mot förslitning, brott och urlisning och att den tål höga temperaturer vid bearbetning av svåra material med extremt höga hastigheter. PRODUKTÖVERSIKT: För spårstickning vid höga hastigheter i Inconel 718, MAR 247, Waspaloy och andra svårbearbetade värmeresistenta superlegeringar Speciellt för hylsor, axlar, skivor och ringar för lyg- och kraftindustrin Fungerar med och utan kylvätska, men koncentrerad riklig kylvätsketillförsel rekommenderas PROGRAMÖVERSIKT: 4 vändskärsgeometrier med bredder på 3,175 mm, 6,35 mm och 7,925 mm Rekommenderad skärhastighet m/min och matning 0,05 0,25 mm/varv Utökar och förbättrar programmet av Secomax keramiska vändskär, som även innehåller sorten CS100 av sialontyp i ISO-vändskärsformer BEARBETNINGSEXEMPEL: Material: Inconel 718 ~ 40 HRC (upplösningsbehandlat och åldrat) Vändskär: LPGN E, CW100 Skärdata: v c = 270 m/min (10 630"/min) f = 0,06 mm/varv (10 % av vändskärets bredd) (0,002"/varv) a p = 4 mm (0,157") a p (skärbredd) = 6,35 mm (0,25") (1 och 4) 5,32 mm (0,209") (2 och 3) Kylvätska användes 4 mm Ø ø92 17 mm 13

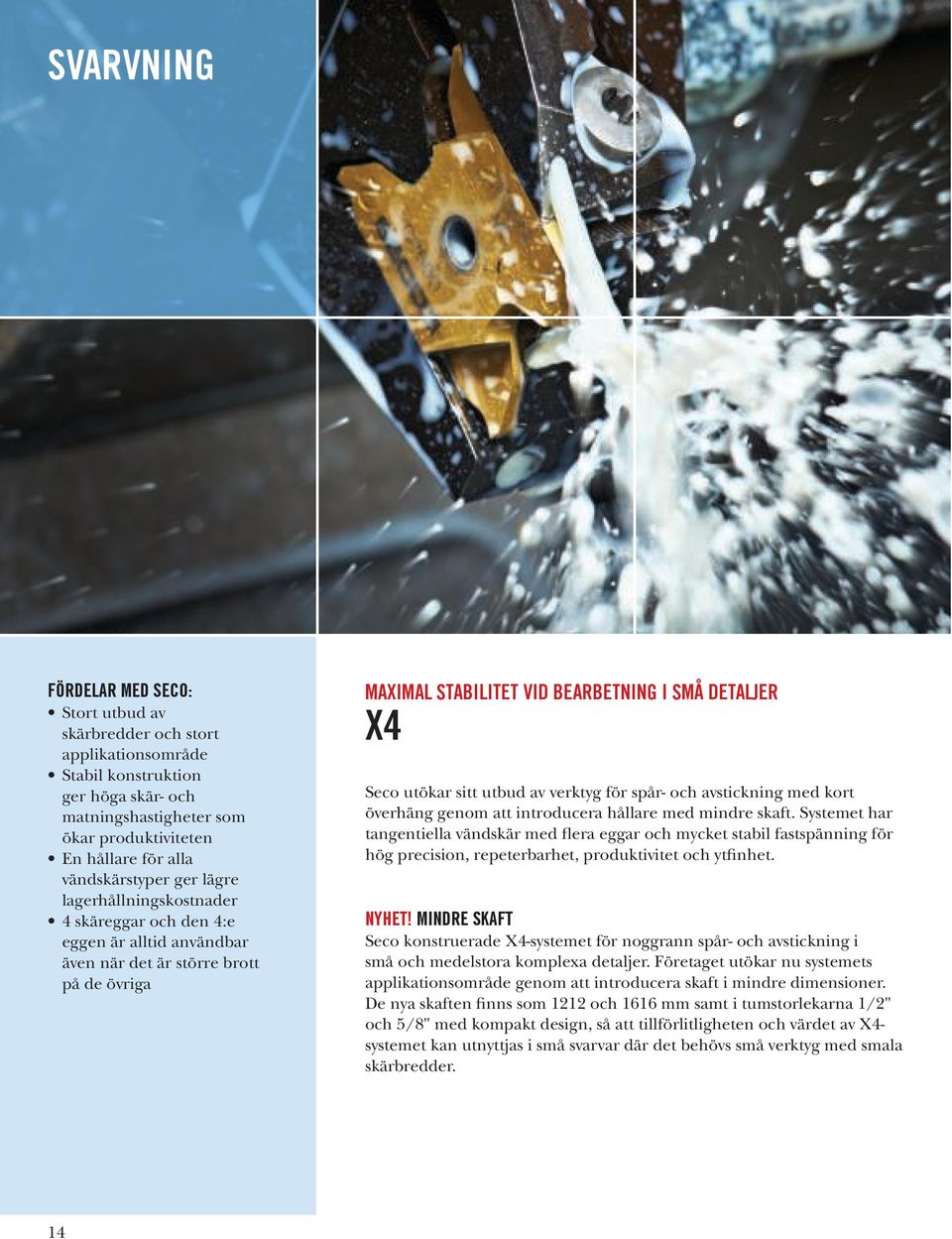

14 SVARVNING FÖRDELAR MED SECO: Stort utbud av skärbredder och stort applikationsområde Stabil konstruktion ger höga skär- och matningshastigheter som ökar produktiviteten En hållare för alla vändskärstyper ger lägre lagerhållningskostnader 4 skäreggar och den 4:e eggen är alltid användbar även när det är större brott på de övriga MAXIMAL STABILITET VID BEARBETNING I SMÅ DETALJER X4 Seco utökar sitt utbud av verktyg för spår- och avstickning med kort överhäng genom att introducera hållare med mindre skaft. Systemet har tangentiella vändskär med lera eggar och mycket stabil fastspänning för hög precision, repeterbarhet, produktivitet och ytinhet. NYHET! MINDRE SKAFT Seco konstruerade X4-systemet för noggrann spår- och avstickning i små och medelstora komplexa detaljer. Företaget utökar nu systemets applikationsområde genom att introducera skaft i mindre dimensioner. De nya skaften inns som 1212 och 1616 mm samt i tumstorlekarna 1/2" och 5/8" med kompakt design, så att tillförlitligheten och värdet av X4- systemet kan utnyttjas i små svarvar där det behövs små verktyg med smala skärbredder. 14

15 PRODUKTÖVERSIKT: Starkt, pålitligt verktygssystem med lera skäreggar per skär för optimal spår- och avstickning Utmärkta prestanda i de lesta vanliga material Systemet är först och främst anpassat för små detaljer samt mindre axlar och rör men passar även för bearbetning av smala spår på större detaljer Indexerbara, tangentiella vändskär med fyra skäreggar och tredimensionella spånbrytare Vändskäret hålls stadigt på plats av en övre klamp, och det går att dra åt och lossa spännskruven både över- och underifrån PROGRAMÖVERSIKT: Spårbredder a p = 0,5 mm till 3 mm (0,02" till 0,12") Spårdjup a r max = 6,5 mm (0,25") Alla bredder och typer har samma basdimensioner Finns i neutralt, höger- eller vänsterutförande Geometrier MC, FG samt R (fullradie) Vändskären inns i de tillförlitliga sorterna CP500 och CP600 Olika skaft, inklusive Seco-Capto, C4, C5 och C6 15

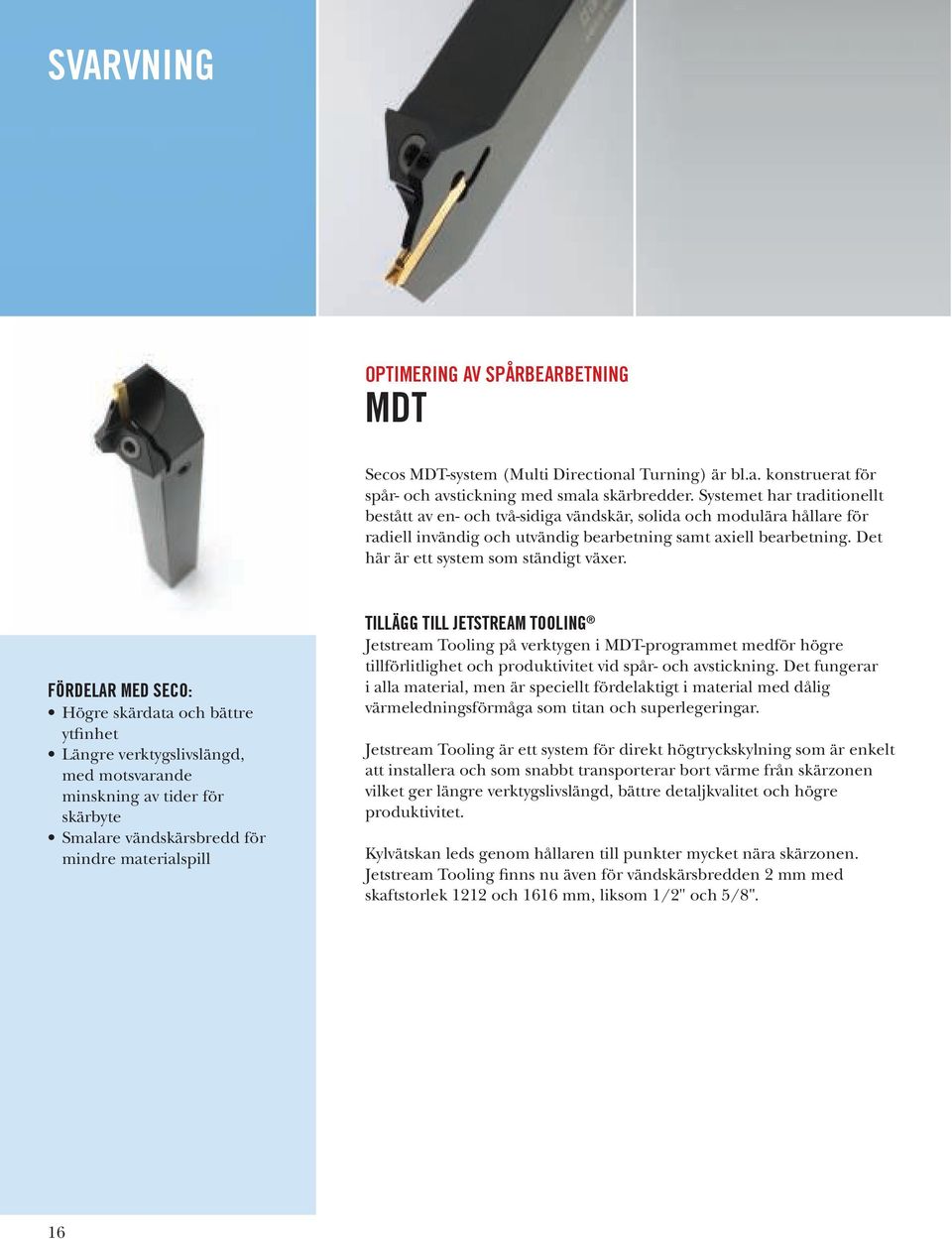

16 SVARVNING OPTIMERING AV SPÅRBEARBETNING MDT Secos MDT-system (Multi Directional Turning) är bl.a. konstruerat för spår- och avstickning med smala skärbredder. Systemet har traditionellt bestått av en- och två-sidiga vändskär, solida och modulära hållare för radiell invändig och utvändig bearbetning samt axiell bearbetning. Det här är ett system som ständigt växer. FÖRDELAR MED SECO: Högre skärdata och bättre ytinhet Längre verktygslivslängd, med motsvarande minskning av tider för skärbyte Smalare vändskärsbredd för mindre materialspill TILLÄGG TILL JETSTREAM TOOLING Jetstream Tooling på verktygen i MDT-programmet medför högre tillförlitlighet och produktivitet vid spår- och avstickning. Det fungerar i alla material, men är speciellt fördelaktigt i material med dålig värmeledningsförmåga som titan och superlegeringar. Jetstream Tooling är ett system för direkt högtryckskylning som är enkelt att installera och som snabbt transporterar bort värme från skärzonen vilket ger längre verktygslivslängd, bättre detaljkvalitet och högre produktivitet. Kylvätskan leds genom hållaren till punkter mycket nära skärzonen. Jetstream Tooling inns nu även för vändskärsbredden 2 mm med skaftstorlek 1212 och 1616 mm, liksom 1/2" och 5/8". 16

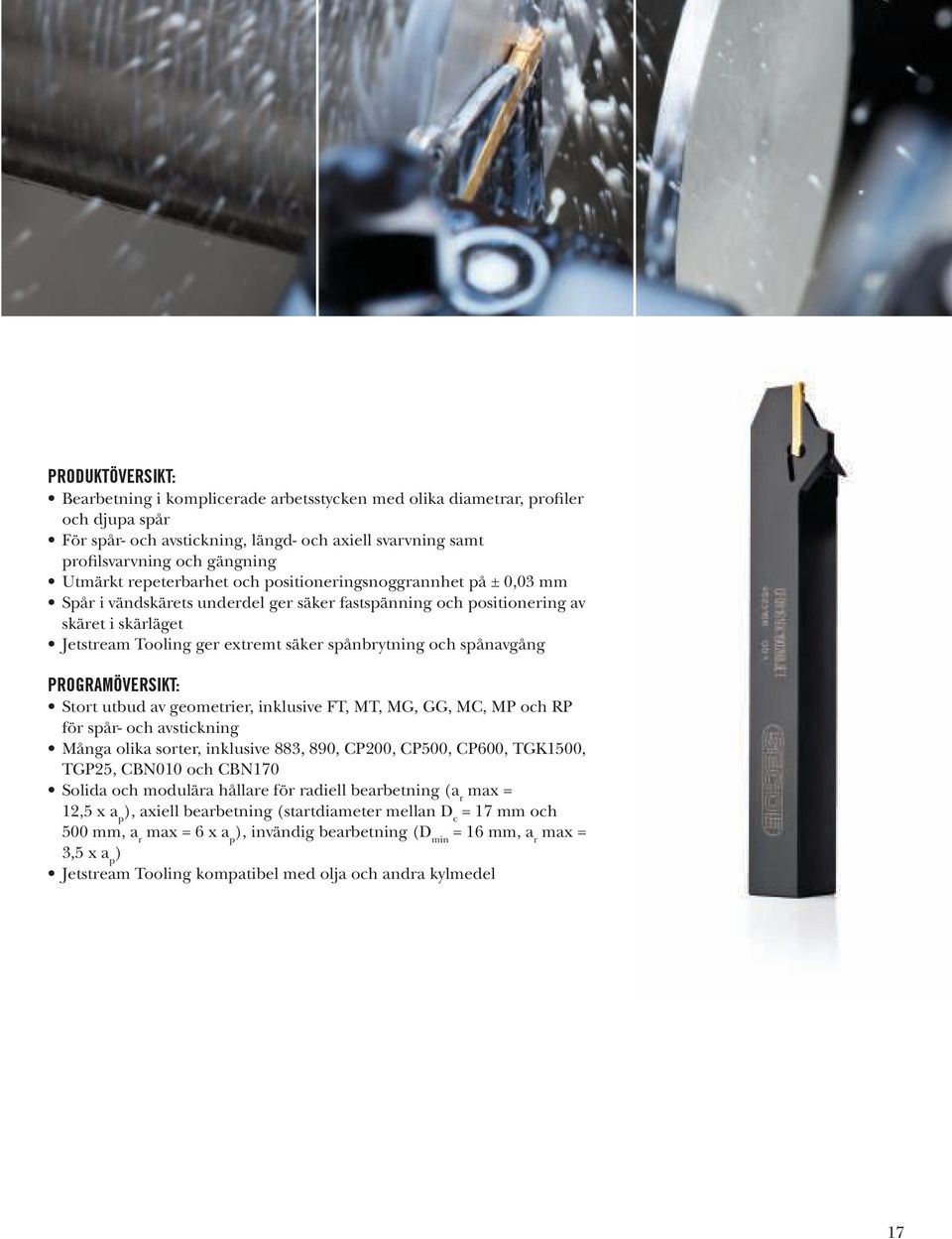

17 PRODUKTÖVERSIKT: Bearbetning i komplicerade arbetsstycken med olika diametrar, proiler och djupa spår För spår- och avstickning, längd- och axiell svarvning samt proilsvarvning och gängning Utmärkt repeterbarhet och positioneringsnoggrannhet på ± 0,03 mm Spår i vändskärets underdel ger säker fastspänning och positionering av skäret i skärläget Jetstream Tooling ger extremt säker spånbrytning och spånavgång PROGRAMÖVERSIKT: Stort utbud av geometrier, inklusive FT, MT, MG, GG, MC, MP och RP för spår- och avstickning Många olika sorter, inklusive 883, 890, CP200, CP500, CP600, TGK1500, TGP25, CBN010 och CBN170 Solida och modulära hållare för radiell bearbetning (a r max = 12,5 x a p ), axiell bearbetning (startdiameter mellan D c = 17 mm och 500 mm, a r max = 6 x a p ), invändig bearbetning (D min = 16 mm, a r max = 3,5 x a p ) Jetstream Tooling kompatibel med olja och andra kylmedel 17

18 GÄNGNING FÄRDIG GÄNGA I EN ENDA OPERATION THREAD CHASER Seco tillhandahåller ett stort utbud av högpresterande lösningar för gängning vid både standard- och specialapplikationer. Det nya Thread Chaser-vändskäret ger den hastighet, tillförlitlighet och noggrannhet som krävs inom olje- och gasindustrin men även inom andra branscher där specialgängor som API och andra licensierade gängtyper tillverkas. FÖRDELAR MED SECO: Snabb, tillförlitlig gängning i ett eller två moment Gängproiler med hög, jämn noggrannhet Simultan utvändig gängning mot spindel och/eller invändig gängning mot eller från spindel Längre och mer förutsägbar verktygslivslängd och lägre kostnader tack vare utbytbara vändskär med jämna förslitningsegenskaper NYHET! PERFEKTA GÄNGOR I ETT ENDA MOMENT Det mycket mångsidiga Thread Chaser-verktyget har vändskär för gängning både mot och från spindel invändigt. Till skillnad från vändskär med bara en tand har vändskären för Thread Chaser lera tänder som ger snabb bearbetning i ett eller två moment. De lerskäriga vändskären har precisa gängproiler som snabbt och tillförlitligt skapar noggranna och perfekta gängor i speciika detaljer och rörmaterial av många olika hårdhetsgrader. Thread Chaser-vändskären är tillverkade i ett speciellt substrat och ökar produktiviteten genom att direkt skapa en komplett gänga som överensstämmer med speciikationen för gängtypen. Dessutom inns genomgående kylkanaler och spånformare som riktar kylvätska med mycket högt tryck (upp till 210 bar) direkt till skärstället för optimering av spånformningen vilket ger efektiv spånevakuering och längre verktygslivslängd. 18

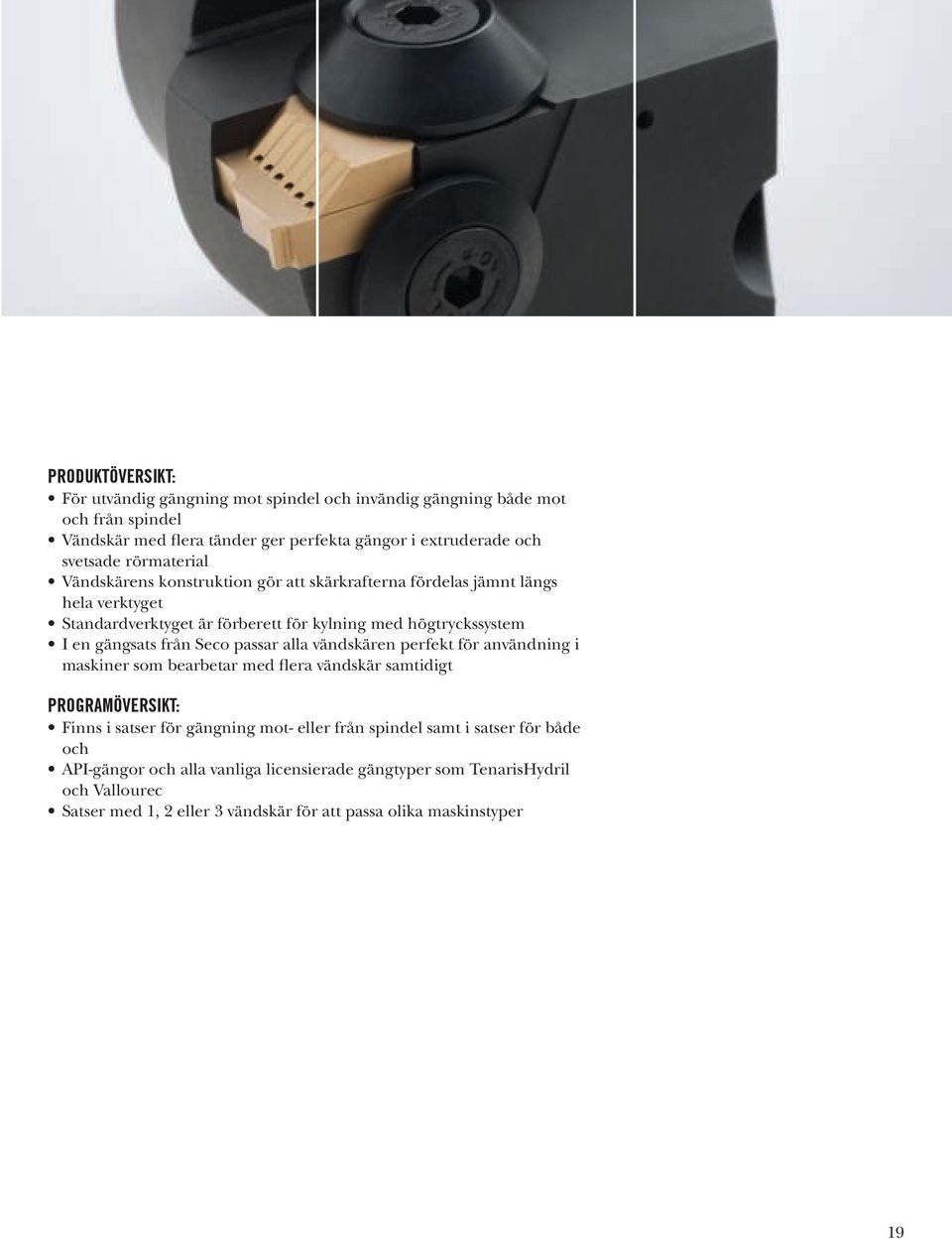

19 PRODUKTÖVERSIKT: För utvändig gängning mot spindel och invändig gängning både mot och från spindel Vändskär med lera tänder ger perfekta gängor i extruderade och svetsade rörmaterial Vändskärens konstruktion gör att skärkrafterna fördelas jämnt längs hela verktyget Standardverktyget är förberett för kylning med högtryckssystem I en gängsats från Seco passar alla vändskären perfekt för användning i maskiner som bearbetar med lera vändskär samtidigt PROGRAMÖVERSIKT: Finns i satser för gängning mot- eller från spindel samt i satser för både och API-gängor och alla vanliga licensierade gängtyper som TenarisHydril och Vallourec Satser med 1, 2 eller 3 vändskär för att passa olika maskinstyper 19

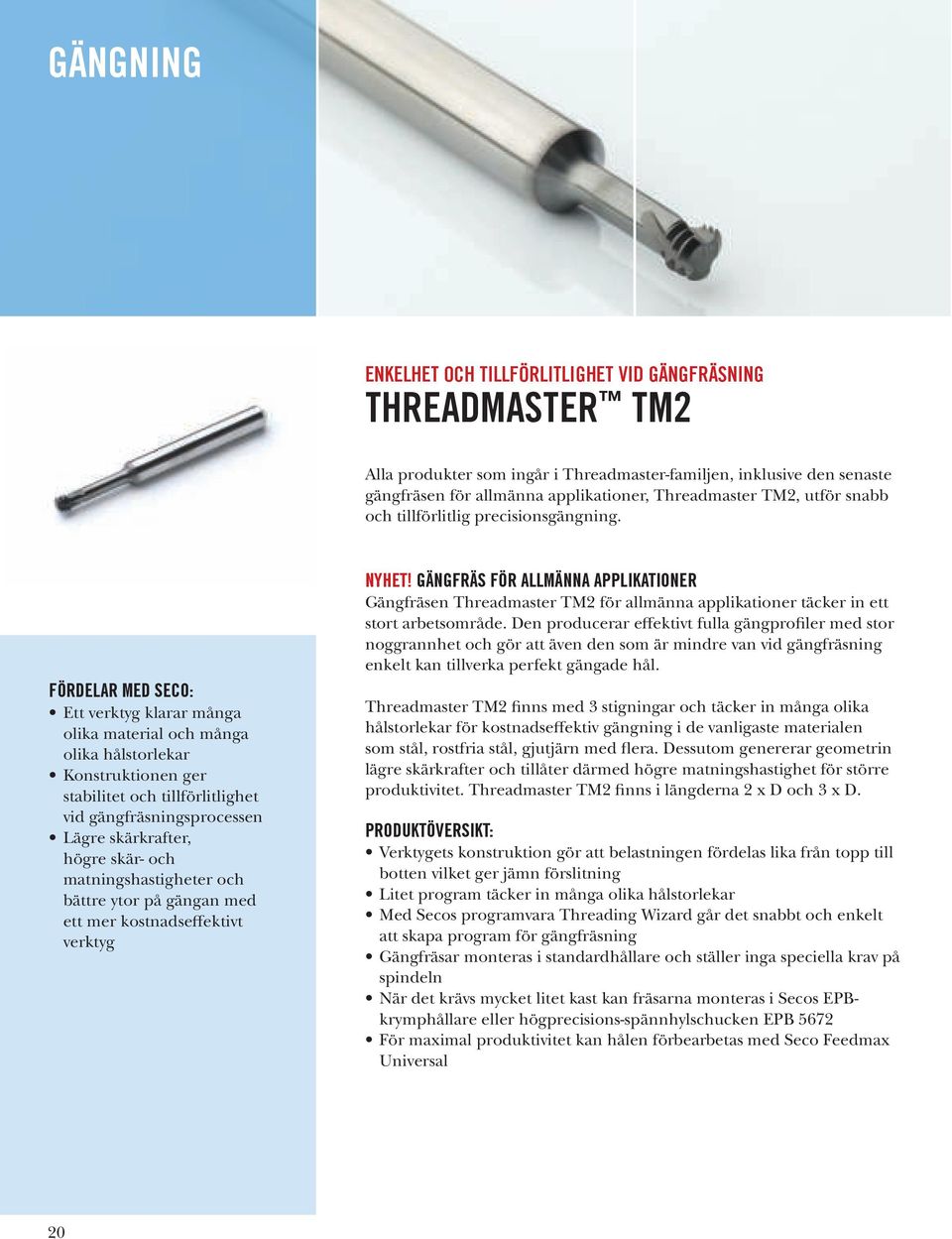

20 GÄNGNING ENKELHET OCH TILLFÖRLITLIGHET VID GÄNGFRÄSNING THREADMASTER TM2 Alla produkter som ingår i Threadmaster-familjen, inklusive den senaste gängfräsen för allmänna applikationer, Threadmaster TM2, utför snabb och tillförlitlig precisionsgängning. FÖRDELAR MED SECO: Ett verktyg klarar många olika material och många olika hålstorlekar Konstruktionen ger stabilitet och tillförlitlighet vid gängfräsningsprocessen Lägre skärkrafter, högre skär- och matningshastigheter och bättre ytor på gängan med ett mer kostnadsefektivt verktyg NYHET! GÄNGFRÄS FÖR ALLMÄNNA APPLIKATIONER Gängfräsen Threadmaster TM2 för allmänna applikationer täcker in ett stort arbetsområde. Den producerar efektivt fulla gängproiler med stor noggrannhet och gör att även den som är mindre van vid gängfräsning enkelt kan tillverka perfekt gängade hål. Threadmaster TM2 inns med 3 stigningar och täcker in många olika hålstorlekar för kostnadsefektiv gängning i de vanligaste materialen som stål, rostfria stål, gjutjärn med lera. Dessutom genererar geometrin lägre skärkrafter och tillåter därmed högre matningshastighet för större produktivitet. Threadmaster TM2 inns i längderna 2 x D och 3 x D. PRODUKTÖVERSIKT: Verktygets konstruktion gör att belastningen fördelas lika från topp till botten vilket ger jämn förslitning Litet program täcker in många olika hålstorlekar Med Secos programvara Threading Wizard går det snabbt och enkelt att skapa program för gängfräsning Gängfräsar monteras i standardhållare och ställer inga speciella krav på spindeln När det krävs mycket litet kast kan fräsarna monteras i Secos EPBkrymphållare eller högprecisions-spännhylschucken EPB 5672 För maximal produktivitet kan hålen förbearbetas med Seco Feedmax Universal 20

21 PROGRAMÖVERSIKT: Gängtyper från ISO M4 x 1,75 till M16 x 2,0 samt UNC och UNF Längder upp till 2 x D för gängstorlekarna M4 till M16, och 3 x D för gängstorlekarna M4 till M8 Håldiametrar för längderna 2 x D från UNC 1/4" till 1/2" (stigning 20 till 13) och för längderna 3 x D från 1/4" till 5/16" (stigning 20 till 18) Håldiametrar UNF nr 10 till 1/2" (stigning 32 till 20) för 2 x D gängfräsar, och nr 10 till 5/16" (stigning 32 till 24) för 3 x D gängfräsar Versioner för höger- och vänstergänga TESTRESULTAT: Följande testresultat visar verktygslivslängd: 484 hål: Konkurrent hål: Konkurrent hål: Seco 968 hål: Konkurrent hål: Konkurrent 2 Fullständigt verktygshaveri vid 968 hål 968 hål: Seco 21

22 GÄNGNING FÖRDELAR MED SECO: Universell utformning av gängtapparna ger mindre lagerhållning och lägre kostnader Kostnadsefektiv, avancerad verktygsteknik Bättre ytor på gängan tack vare speciell behandling av eggarna Avancerade beläggningar ger snabbare gängning, mindre urlisning på verktygen och längre livslängd Speciella geometrier och eggbehandlingar för optimerad spånbildning och spånevakuering FLEXIBILITET VID GÄNGNING MED TAPP THREADMASTER GÄNGTAPP Från och med introduktionen av Threadmaster-gängtappen, som är företagets första gängtappsprodukt, är Seco en komplett leverantör av kostnadsefektiva, högpresterande gängverktyg. Seco tillhandahåller mångsidiga produkter för både allmänna och speciika gängningsapplikationer. NYHET! THREADMASTER GÄNGTAPPAR Den nya Threadmaster-gängtappen i snabbstål är konstruerad för universell användning och kan efektivt producera gängor i många olika typer av detaljer och material. Verktyget har försetts med en avancerad beläggning som ger högre skärdata och produktivitet i stål upp till 350 HB, rostfria stål och gjutjärn, jämfört med de obelagda verktyg som normalt används i de här applikationerna. Den inns i 4 olika typer för bottenhål och genomgående hål, för de lesta gängstorlekar och toleranser som förekommer i verkstäder och fabriker. 22

23 PRODUKTÖVERSIKT: Finns med spiralformade spånkanaler för bottenhål och spiralformade spetsar för genomgående hål Raka spånkanaler för användning i kortspånande material som gjutjärn och mässing Formtappar för duktila material används till att pressa gängorna i hålet utan att det bildas spån Klarar de lesta vanliga gängstorlekar Avancerad beläggning ger större applikationsområde Använd med Seco Feedmax Universal för en mångsidig kombination av borrning och gängning Använd med den nya synkroniserade gängchucken Seco EPB 5867 för extra högkvalitativa gängor PROGRAMÖVERSIKT: MTH med spiralskurna spånkanaler från M2 till M36, MF4 x 0,5 till MF30 x 2,0, UNC 4-40 till UNC 5/8-11, UNF 8-36 till UNF 5/8-18, G 1/8-28 till G1 1/2-11, NPT 1/16-27 till NPT1-11 och NPTF 1/16-27 till NPTF 3/4-14 MTH med spiralskuren spets från M2 till M30, MF4 x 0,5 till MF30 x 2,0, UNC 4-40 till UNC 5/8-11, UNF 8-36 till UNF 5/8-18, G 1/8-28 till G 5/8-14 MTS med raka spånkanaler från M3 till M24 MF formtappar i 3 olika typer: M5 till M12 med invändig kylning, M3 till M24 med smörjspår, M3 till M12 och MF5 x 0,5 till MF16 x 1,5 utan smörjspår TESTRESULTAT: Vid tester i 42 CrMo 4 höghållfast legerat stål och 316L rostfritt stål ick den belagda Threadmastertappen mycket bättre resultat än konkurrenternas gängtappar. Number Antal hål of holes Jämförelse Tap comparison av gängtappar 50 0 Konkurrent Competitor 1 Seco Konkurrent Competitor hål: Konkurrent hål: Seco 178 hål: Konkurrent 2 23
