1 New Juli 2016 Nya produkter för skärteknikern Ekonomiskt att växa istället för att krympa Högsta vridmoment med extrem tunn design, nästa generation av hydraulchucksteknologin TOTL TOOLING=KVLITET x SERVICE 2 WNT Scandinavia B Munkerödsvägen Stenungsund Tel Fax wnt-se@wnt.com

2 Högtryckschuck, smal 3 Kombinerar en enorm processäkerhet med en hög ytkvalitet Den nya additiva tillverkningsprocessen av högtryckschucken smal 3, så finns oljetryckskammaren direkt i skaftet. På grund av detta teknikinförandet inom infästningsområdet raderas lödningen. Det är inte bara en enorm processäkerhet som garanteras utan också användningen av utvalda fräsoperationer. Inledning Särskilt när det gäller ytkvalitet, flexibilitet och användarvänlighet, har detta spännsystem enorma fördelar jämfört mot krympchucken. också tillgänglig i Ø 3, 4, 5 mm Oljetryckskammare Smutsuppsamlarspår nslagsskruv Stoppskruv Tryckstift Genom additiv tillverkningprocess så finns oljetryckskammaren direkt i skaftet Lödning av spännkroppen raderas Enorm processäkerhet genom hög temperaturbeständighet Finns i följande versioner: DIN SK JIS B 6339 MS-BT ISO HSK Form Hög dämpande egenskap genom hydraulchucksteknologin Mindre verktygsslitage Kortare driftstopp och lägre verktygskostnader Strömlinjeformat skaft med 3 kona Möjligt att maskinbearbeta nära konturen Sparar ytterligare bearbetningssteg nvändning av reduktionshylsor 2 Flera olika diametrar kan spännas fast Mindre lagringskostnader

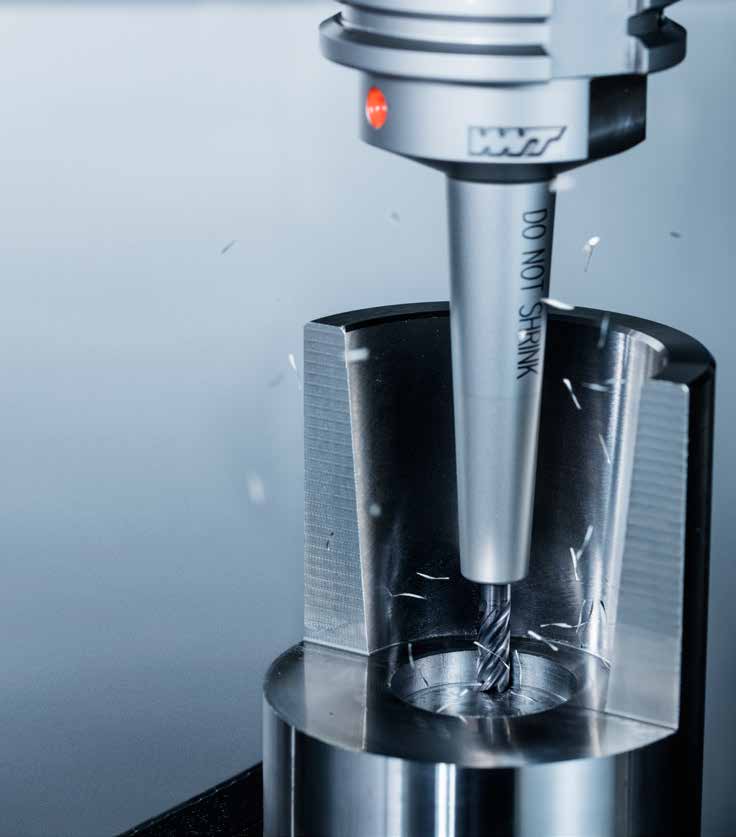

3 Bästa alternativet till krympchucken Inledning På grund av utvecklingen inom hydraulchucksteknologin produceras nu högtryckschucken smal 3, med dess långa smala skaft på 3 i den långa versionen, och med en mycket nära kontur. Den kännetecknas av att tillgängligheten av verktyget till arbetsstycket klart förbättras. Detta ger en betydande fördel i konformsbearbetning. Med denna variant av hydraulisk expansionschuck erbjuder WNT en produktiv och säkert alternativ till krympchucken, som fortfarande ger ytterligare fördelar i användingen som flexibilitet och ytkvalitet. Jämförelsen: Krympchuck Högtryckschuck smal 3 Verktyget inget Flexibilitet kan användas omedelbart ingen kylning krävs för krävande bearbetning kan användas upp till 120 arbetstemperatur köp av dyra krymputrustningar behövs HSS och hårdmetall används utan problem Uppspänningskostnaden minskade till ett minimum Följande jämförelse mellan krympchuck och högtryckschuck gör det gällande att köpet av en högtrycks chuck är mest lönsamt. Jämför man uppspänningskostnaden så kostar högtryckschucken mindre. Kostnad 161 euro för krympchuck Kostnad 373 euro för högtryckschuck Drifttid Maskininställning 30 Minuter 36 Minuter Ställtid krympchuck/högtryckschuck 22 Minuter 22 Minuter Krympchuck Beredning av krympanordning Värmeadapter och fastspänning vsvalning Inmätning 8 Minuter + 6 Minuter mer drifttid 2 Minuter Högtryckschuck Mät och fastspänningsverktyg Jämnförelsen ovan visar att i en arbetstimme med högtryckschucken uppnår man en högre drifttid och minimerar driftstopp. Genom att minska ställtiden vid högtryckschucken så sparar man vid 250 arbetsdagar föjande: Maskintimmar: 90 Uppspänningsbesparing: 6 minuter x 250 arbetsdagar = 1500 minuter / 25 timmar 25 timmar x 90 = 2250

4 Jämnförelse efterbehandling Inledning På grund av de överlägsna dämpningsegenskaperna som högtryckschucken har så kan mycket bättre ytor uppnås även med större ansättning i sidled än mot krympchucken. En annan fördel med hydraulchucksteknologin är att med ökande temperaturer så blir det automatisk högre klämkrafter i hållaren. Fälttestrapporter Fräs: Ø6 mm med 4 skär Material: C45 / Fräs: Ø6 mm med 4 skär Material: C45 / v c : 200 m/min. a p : 6 mm f z : 0,06 mm a e : 0,8 mm v c : 200 m/min. a p : 6 mm f z : 0,06 mm a e : 0,8 mm Krympchuck Högtryckschuck, smal 3 Krympchucken absorberar inte de vibrationer som uppstår vilket resulterar i mycket djupare vibrationsmärken i ytan av arbetsstycket. Trots en ansättning i sidled a e = med 0,8 mm så blir vibrationsmärkerna små tack vare de goda dämpningsegenskaperna. högre användningsparametrar och en bättre ytkvalitet ökad livslängd på HM verktygen genom dämpning i hållaren dramatisk minsking av uppsättningskostanden Resultat 4

5 Högtryckschuck, smal 3 för solida HM och HSS skaft med h6 tolerans eller bättre DIN SK Chuck Leveransinnehåll: Grundkropp inklusive anslagsskruv, låsskruv och insexnyckel med handtag 0,003 ( ) D 1 d 1 G lång D/B G 2,5 n max Y8 Hållare d 1 D 1 ( ) G Beställnings nr. DCONWS LPR BTED BD_1 BD_2 LSCX LSCN THID mm mm mm mm mm mm mm EUR SK , M3 398, SK , M3 398, SK , M3 398, SK , M5 339, SK , M6 339, SK , M8x1 339, SK , M10x1 339, = maximalt inskjutningsdjup ( ) = minimalt inskjutningsdjup Y7 Y8 Y7 Y7 Plugg T-nyckel Låsskruv nslagsskruv invändig kylning Beställnings nr. Beställnings nr. Beställnings nr. Beställnings nr. Reservdelar för beställnummer EUR EUR EUR EUR M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M5x12,5 - SW2,5 7, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M6x12,5 - SW3 7, M5x5 - SW2,5 1, SW5 5, M10x1x12 11, M8x1x13,5 - SW3 7, M5x5 - SW2,5 1, SW5 5, M10x1x12 11, M10x1x13,5 - SW5 7,

6 Högtryckschuck, smal 3 för solida HM och HSS skaft med h6 tolerans eller bättre JIS B 6339 MS-BT chuck Leveransinnehåll: Grundkropp inklusive anslagsskruv, låsskruv och insexnyckel med handtag 0,003 ( ) D 1 d 1 G lång D/B G 2,5 n max Y8 Hållare d 1 D 1 ( ) G Beställnings nr. DCONWS LPR BTED BD_1 BD_2 LSCX LSCN THID mm mm mm mm mm mm mm EUR BT , M3 408, BT , M3 408, BT , M3 408, BT , M5 348, BT , M6 348, BT , M8x1 348, BT , M10x1 348, = maximalt inskjutningsdjup ( ) = minimalt inskjutningsdjup Y7 Y8 Y7 Y7 Plugg T-nyckel Låsskruv nslagsskruv invändig kylning Beställnings nr. Beställnings nr. Beställnings nr. Beställnings nr. Reservdelar för beställnummer EUR EUR EUR EUR M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M5x12,5 - SW2,5 7, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M6x12,5 - SW3 7, M5x5 - SW2,5 1, SW5 5, M10x1x12 11, M8x1x13,5 - SW3 7, M5x5 - SW2,5 1, SW5 5, M10x1x12 11, M10x1x13,5 - SW5 7,

7 Högtryckschuck, smal 3 för solida HM och HSS skaft med h6 tolerans eller bättre ISO HSK- med plananläggningsyta Leveransinnehåll: Grundkropp inklusive anslagsskruv, låsskruv och insexnyckel med handtag 0,003 ( ) D 1 d 1 G lång D G 2,5 n max Y8 Hållare d 1 D 1 ( ) G Beställnings nr. DCONWS LPR BTED BD_1 BD_2 LSCX LSCN THID mm mm mm mm mm mm mm EUR HSK M3 433, HSK M3 433, HSK M3 433, HSK M5 373, HSK M6 373, HSK M8x1 373, HSK M10x1 373, = maximalt inskjutningsdjup ( ) = minimalt inskjutningsdjup Y8 Y7 Y7 T-nyckel Låsskruv nslagsskruv invändig kylning Beställnings nr. Beställnings nr. Beställnings nr. Reservdelar för beställnummer EUR EUR EUR SW5 5, M10x1x10 11, M3x20 - SW1,5 8, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, SW5 5, M10x1x10 11, M5x12,5 - SW2,5 7, SW5 5, M10x1x10 11, M6x12,5 - SW3 7, SW5 5, M10x1x12 11, M8x1x13,5 - SW3 7, SW5 5, M10x1x12 11, M10x1x13,5 - SW5 7,

8 07/ TOTL TOOLING=KVLITET x SERVICE 2
