JIP -kulventiler för tappvarmvatten

Transkript

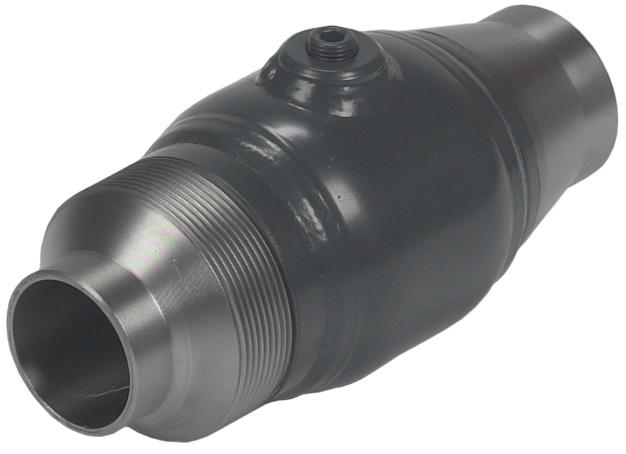

1 Beskrivning Danfoss JIP -tappvarmvattenventiler är utformade för förlängningar i fjärrvärmesystem och andra slutna kretsvattensystem där vattnet renas för att undvika invändig korrosion. Installation kan göras med en specialanpassad verktygssats medan systemet är i full drift, vilket minimerar störningar för slutanvändarna och sparar tid och pengar. Med ett helsvetsat hus uppfyller ventilerna kraven för ventiler som används i fjärrvärmeoch fjärrkylningssystem och erbjuder den högsta graden av säkerhet. Ventilernas konstruktion gör dem idealiska för underjordisk installation eftersom de är energisparande: med optimalt konstruerade flödesventiler kan högsta kv på marknaden erbjudas och därmed också de lägsta pumpenergikostnaderna; tätheten är optimerad och livslängden är lång tack vare konstruktionen och materialvalet för kul- och spindeltätningar (kolfiberförstärkt PTFE); ventilerna är underhållsfria. Viktigt meddelande Observera det tyska AGFW-direktivet FW 432 och beakta den senaste versionen. Detta direktiv innehåller: Betriebliche Mindestanforderungen en die Erstellung Eines Rohr-abzweiges en Betrieb befindlichen Fernwärmetechnik-leitungen (min. arbetsinstruktioner vid anslutning av grenledningar till fjärrvärmerör i drift enligt tappvarmvattenmetoden). Danfoss VD.KD.R2.07 1

2 Beställning Tappvarmvattenventiler JIP-WW svetsanslutning DN mm PN bar Hålsågsdiameter mm Ø15 Ø24 Ø24 Ø40 Ø40 Ø48 Ø5 Ø79 05N010 05N N011 05N N012 05N N013 05N0141 adapterlåda 05N N N1002 Huvuddelar för varmvattentappning 1. Jr. drivenhet 2. Jr. matningsuttag 3. Jr. matningsuttag förlängning 4. Jr. justeringsvred 5. Jr. Hus. Jr. basaxel 7. Jr. axelförlängning 8. Jr. chuck 9. Jr. hålsåg 10. Jr. tappborr 11. Jr. tryckmätarenhet 12. Jr. reglerkran 13. Varmvattensventil D D AVSNITT D-D 2 VD.KD.R2.07 Danfoss

3 Verktygslåda för tappvarmvatten Mått för olika kulventiler Gammal verktygslåda för tappvarmvatten Ny verktygslåda för tappvarmvatten Danfoss enhet för varmvattentappning alla dimensioner DN N1000 Danfoss enhet för varmvattentappning med adaptersats alla dimensioner DN Danfoss enhet för varmvattentappning med adaptersats små dimensioner DN20-50 Danfoss enhet för varmvattentappning med adaptersats stora dimensioner DN ) I de gamla verktygslådorna fanns inte METABO-enheten 05N8310 1) + 05N8312 1) 05N8310 1) 05N8312 1) 05N N N N N N1004 Reservdelar till verktygslåda för tappvarmvatten Borr, sågar och adaptrar Bild Ventilstorlek Hålsågsdiameter Komplett borr med hålsåg DN 20 Ø15 Används ej DN 25/32 Ø24 05N8012 DN 40/50 Ø40 05N8013 DN 5 Ø48 05N8093 DN 80 Ø5 05N8014 DN 100 Ø79 05N8097 JIP-HTT Verktygssats JR RL 05N100 JIP-HTT Tätningssats JR RL (för enheten) 05N1007 JIP-HTT Tätningsadaptersats DN N1020 JIP-HTT Tillbehörslåda JR RL 05N1008 JIP-HTT 5 st. tappborr Jr normal (120 mm) 05N1009 JIP-HTT 5 st. tappborr Jr korta (90 mm) 05N1010 Danfoss VD.KD.R2.07 3

4 Verktygslådans utformning och delar 1. Adapteruttag DN40 2. Adapteruttag DN25 3. Insexnyckelsats 2,5 10 mm 4. Adapter DN20 5. Insexnyckel 14 mm. Adapter DN32 7. Insexnyckel 10 mm 8. Insexnyckel 7 mm 9. Insexnyckel 5 mm 10. Insexnyckel 4 mm 11. Reservtätningssats 12. Tappborr MH normal (120 mm) 13. Tappborr MH kort (90 mm) 14. Adapter DN Hålsåg HSS mm 1. Skruvmejsel mm 17. Adaptrar DN Adaptrar DN Adaptrar DN N1002 JIP-HTT Adapterlåda DN Verktygslådans utformning och delar 1. Elektrisk drivning Jr, kompl. 2. Matarenhet Jr, kompl. 3. Jr. komplett hus 4. Borraxel 350/475 mm 5. Axelände 180 mm. Förlängning 90 mm 7. Specialaxel DN20 8. Tryckövervakningssats 40 bar 9. Gängpasta 10. Smörjmedel för tätning 11. Nyckel 12. Tillbehörslåda Jr. Fästskruv växel Uttag axelförlängning Chuck för hålsågar < 30 mm Chuck för hålsågar > 30 mm Magnet till JR./B30 Insexnyckel 3 mm Insexnyckel 4 mm Insexnyckel 5 mm Stift för axelöppning Jr/B Tryckavlastningsslang 14. Rörnyckel N1000 JIP-HTT JR Verktygslåda DN VD.KD.R2.07 Danfoss

5 Verktygslådans utformning och delar 1. Adapter DN20 2. Adapteruttag DN25 3. Adapter DN32 4. Adapteruttag DN40 5. Adapter DN50. Hålsågar DN20-DN50 7. Skruvmejsel mm 8. Reservtätningssats 9. Tappborr Jr-HM normal och kort 10. Insexnyckelsats 2,5 10 mm N1003 JIP-HTT Adapterlåda DN20-50 Verktygslådans utformning och delar 1. Adapter DN5 2. Adapter DN80 3. Adapter DN Hålsågar DN5-DN Reservtätningssats. Insexnyckel 14 mm 7. Insexnyckelsats 2,5 10 mm 8. Skruvmejsel mm 9. Tappborr Jr-HM normal och kort N1004 JIP-HTT Adapterlåda DN5-100 Danfoss VD.KD.R2.07 5

6 Tekniska data DN mm PN bar Temp.område C Medium Cirkulationsvatten/glykolvatten med upp till 50 % glykol Material Mantel (ventilhus) Svetsbart mjukt stål*, t.ex. P235GH/mat.nr (~ St. 37.0) Svetsändar Svetsbart mjukt stål*, t.ex. P235GH/mat.nr (~ St. 37.0) Ventilspindel Kula Rostfritt stål, t.ex. X5CrNi18-10 (SS-EN 10088)/W.nr (~ AISI 304) Packboxar Kolfiberförstärkt PTFE Spindeltätningar EPDM ΔP (bar) 1,0000 0,5000 DN ,1000 0,0500 0,0100 0,0050 0,0010 0,0005 0,0001 JiP RB 0,1 0, m/sek. Tryckfall/hastighet VD.KD.R2.07 Danfoss

7 Tekniska data (forts.) ΔP (bar) 1,0000 0,5000 0,1000 0,0500 0,0100 DN15 DN20 DN25 DN32 DN40 DN50 DN5 DN80 DN100 0,0050 0,0010 0,0005 0,0001 JiP RB m 3 /h Tryckfall/flöde Bar M PA 40 4,0 35 3,5 30 3,0 DN ,5 20 2,0 15 1,5 DN ,0 5 0,5 0 0 Tryck/temperatur Vatten (arbetsområde) Ånga C Danfoss VD.KD.R2.07 7
