1 Introduktion till Fjärranalys Lars Eklundh Inst. för Naturgeografi och Ekosystemvetenskap EXTA50: Samhällsmätning Litteratur: Harrie, Geografisk informationsbehandling: kap. 5.4, 5.5, denna presentation, samt övningen.
2 Fjärranalys, jordobservation och fotogrammetri Fjärranalys: All insamling av data på avstånd, t.ex. - Flygbilder - Satellitdata - Radar och Lidar (laser) både markbaserad och från luften Jordobservation: fjärranalys av jordytan Fotogrammetri: användning av stereografiska fjärranalysdata för skapande av höjddata m.m.
3 Copernicus Europas nya program för jordobservation Environmental information is of crucial importance. It helps to understand how our planet and its climate are changing, the role played by human activities in these changes and how these will influence our daily lives. eu Cost during 1998 to 2020 is estimated to be 8.4 billion Euros
4 Varför använda fjärranalys? Täcker stor yta. Många karteringar omöjliga att utföra utan fjärranalys enbart p.g.a. att det tar för lång tid med fältbaserade metoder Ger överblick: vissa mönster, m.m. kan bara ses från ovan, t.ex. arkeologi, geologiska strukturer, landformer, m.m. Ger bild av förändring och dynamik Ger möjlighet till aktualitet

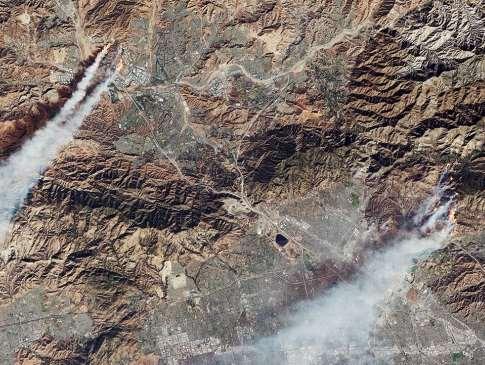

5 Bränder i Kalifornien 5 dec Credit: ESA CC BY-SA 3.0 IGO
6 Användning av fjärranalys (exempel) Skapa grundkartor ekonomiska, topografiska, orienteringskartor (vägar, byggnader, markanvändning, terräng) Samhällsplanering planering av städer, utbyggnadsområden, grönområden, naturreservat, byggnadsmodeller Skogsbruk avverkningar, skogsvägar, kalhyggen, upprätta skogsbruksplaner, hälsotillstånd Jordbruk skördeprognoser, precisionsjordbruk Geologi jordarter, landformationer, terrängtyper Ekologiska studier kartering av vegetationstyper, vegetationsförändringar, ädellövskog, våtmarker Väder prognoser, klimateffekter Militärt spaning, kartering av framkomlighet Forskning globala förändringar, klimat, vegetation, hav, is, atmosfär, miljöförstöring, u-landsfrågor, etc.

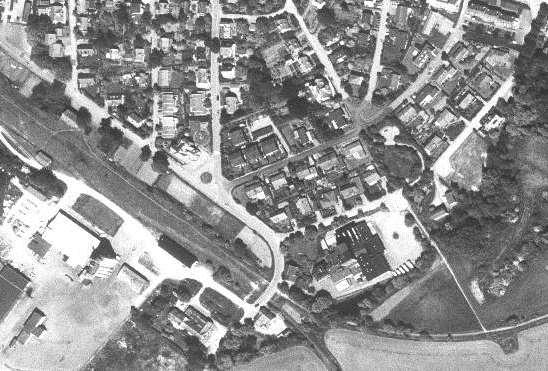

7 Flygbilder Svartvit bild pankromatisk hög geometrisk upplösning bra för mätning Färgbild multispektral lägre geometrisk upplösning bra för tolkning av markegenskaper ofta IR-bilder bra för vegetation

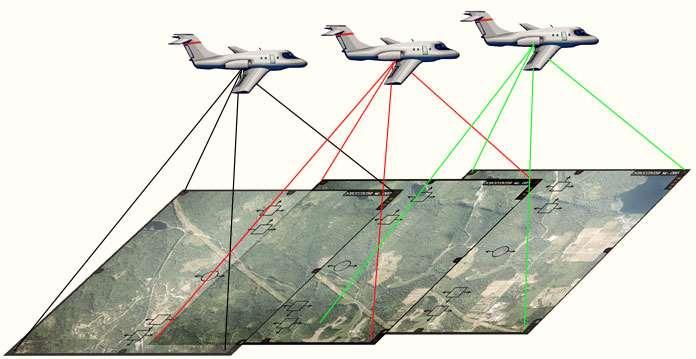

8 Flygstråk med överlappande bilder Tolkning av bilder i 3D stereo Mätning av höjder av objekt Höjdmodeller Ortofoton Image:
9 Bildegenskaper tolkning data (bilder) information (karta) Bildegenskaper definieras av geometrisk upplösning - pixelstorlek spektral upplösning - antal våglängdsband tidsupplösning - hur ofta bilderna kan tas radiometrisk upplösning - hur känslig en sensor är atmosfären - moln, dis, m.m. m.m.
10 Clemenstorget, Lund bild:
11 Clemenstorget, Lund

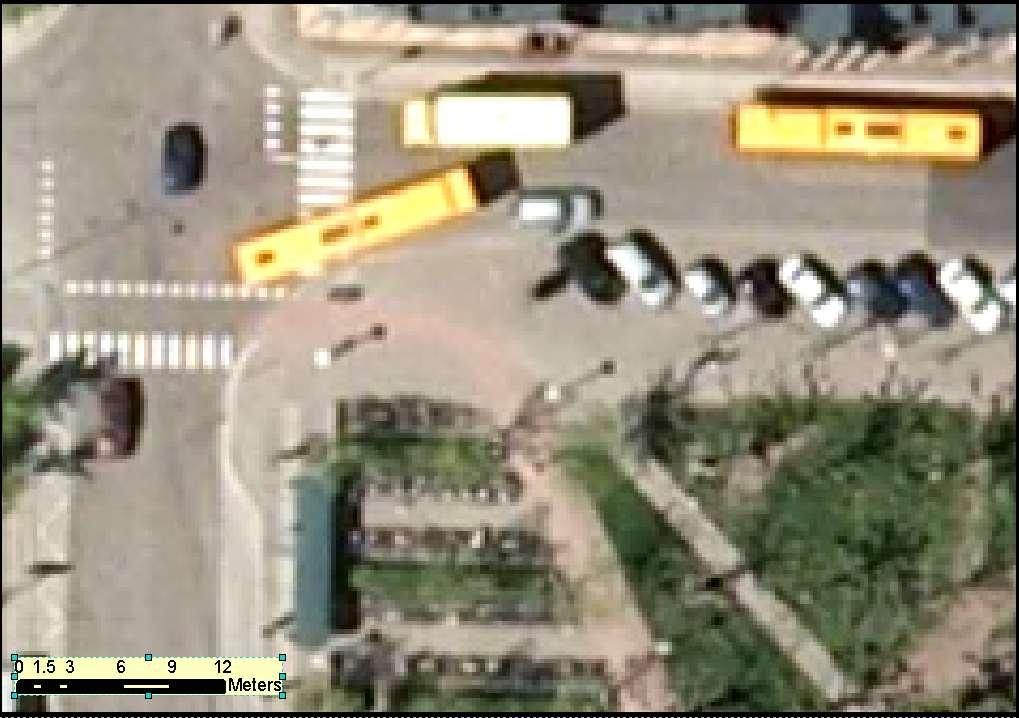

12 Inzoomning

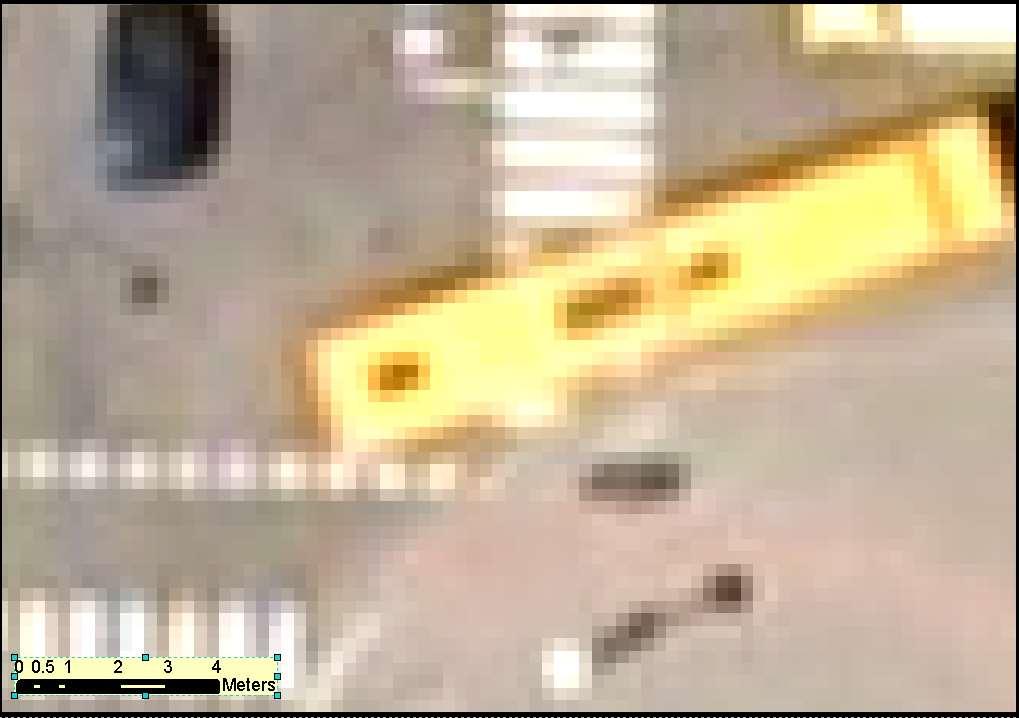

13 Inzoomning
14 Inzoomning 25 cm 25 cm

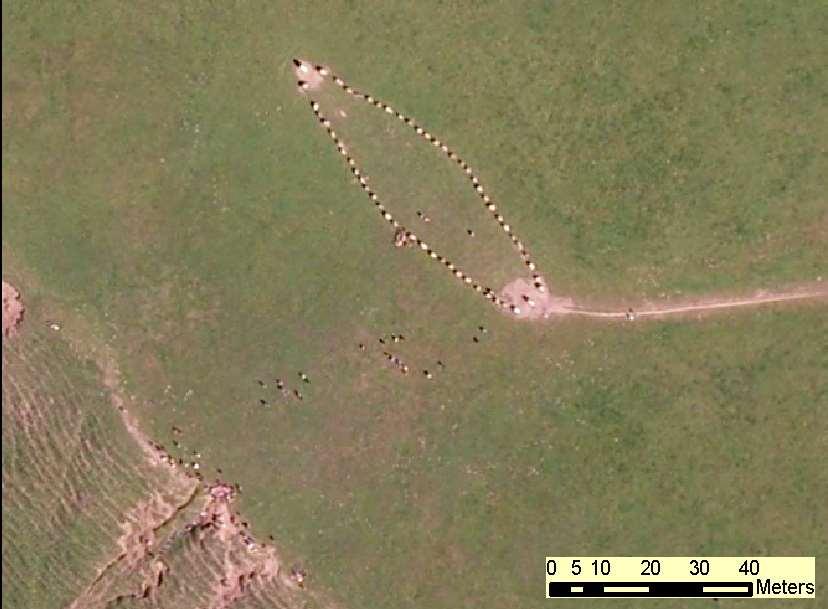

15 Ales stenar

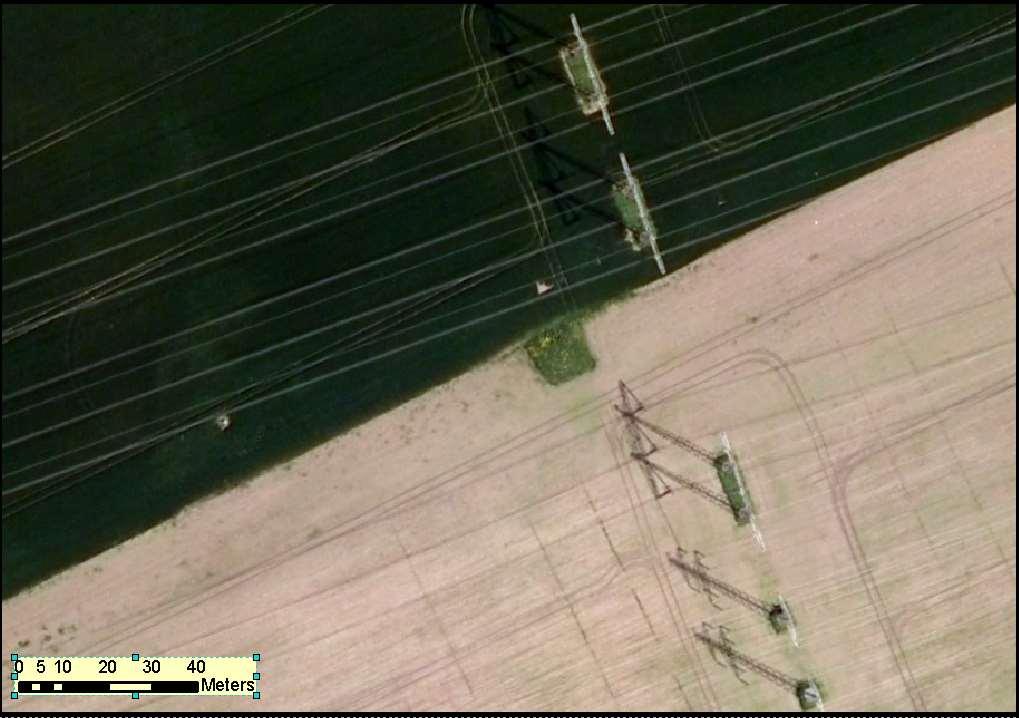

16 Kontrastskillnader ger ökad upplösning
17 Olika texturer
18 Ortofoton foton i ortogonalprojektion
19 Satellitteknik skillnad mot flygbildsteknik Högre flyghöjd Lägre upplösning Längre väg genom atmosfären störningar Annan geometri (ej centralprojektion, jordkurvatur påverkar) Elektronisk mätning med kalibrerad radiometer möjligt mäta fysikaliska storheter (radians, reflektans, strålningstemperatur) Multispektral registrering smalare och fler våglängdsband Fasta banor eller positioner Regelbunden återkomst Bättre tillgång till tidsserier
20 Olika rumslig och temporal skala m m m år vecka-månad dag

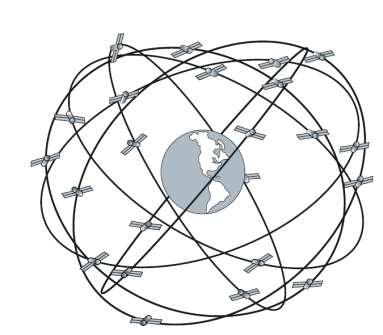

21 Satellitbanor Fjärranalyssatelliter går i Geostationära eller nära-polära banor GNSS (t.ex. GPS) -satelliter: banhöjd ca km Harrie, L. (red.), 2013, Geografisk informationsbehandling, kap. 5

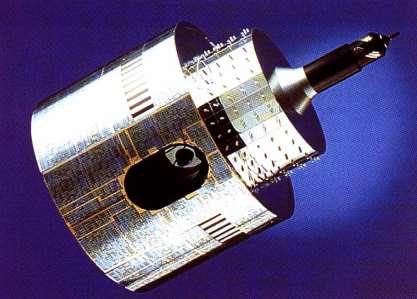

22 Geostationära satelliter Roterar med samma vinkelhastighet som jorden, dvs. de befinner sig alltid över över samma punkt på jordytan (ekvatorn) Befinner sig ca km över jordytan Framför allt meteorologiska Satelliterna kan se mycket stort område (nästan halva jorden) Täta registreringar i tiden (15-30 min) Meteosat visible and infrared imager. VIS: , SWIR: IR:
23 Meteosat 3 km upplösning 12 våglängdsband Meteosat-8 09 May 2003, 1215 UTC

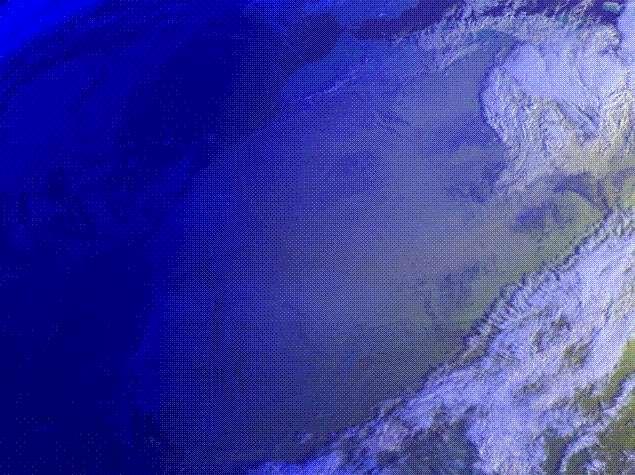

24 Sahara: moln och stoftstorm Meteosat 3 March 2004
25 Solsynkron nära-polär satellitbana Harrie, L. (red.), 2013, Geografisk informationsbehandling, kap. 5
26 Nära-polära satelliter Går i en NÄRA-POLÄR BANA runt jorden. Omloppstiden är ca 100 minuter. Banan är för det mesta SOLSYNKRON, dvs. banan bibehålles i en konstant position i förhållande till solen under satellitens rörelse. Detta innebär att satelliten alltid passerar vid SAMMA LOKALA TID på samma latitud. Flyger på ca 800 km höjd. Tittar på ett begränsat område Både meteorologiska och jordresurs-satelliter.

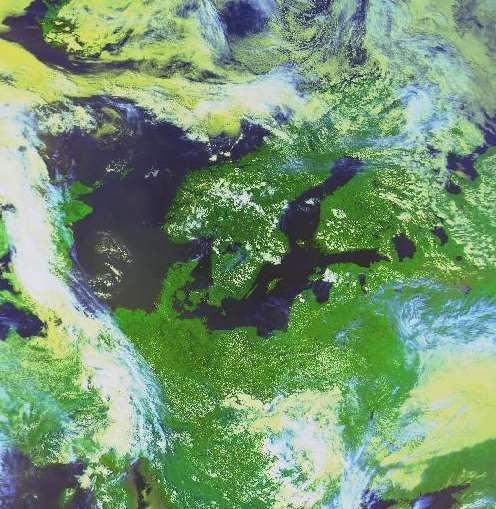

27 Vädersatelliten NOAA 1 km upplösning 5 våglängsband daglig återkomst
28 Havsis i Arktis 2005 jämfört med 1979

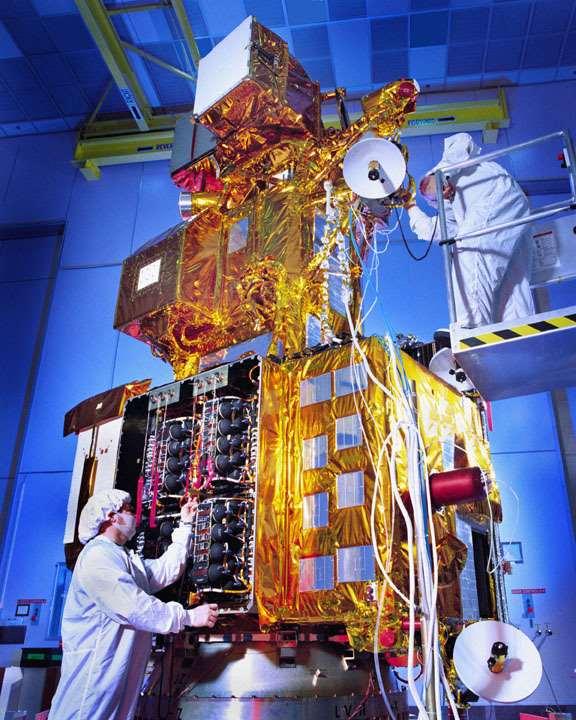

29 Landsat Första jordresurssatelliten 1972 idag Sensor TM/ETM/OLI 30 m upplösning 7-9 våglängdsband återkomsttid 16 dagar

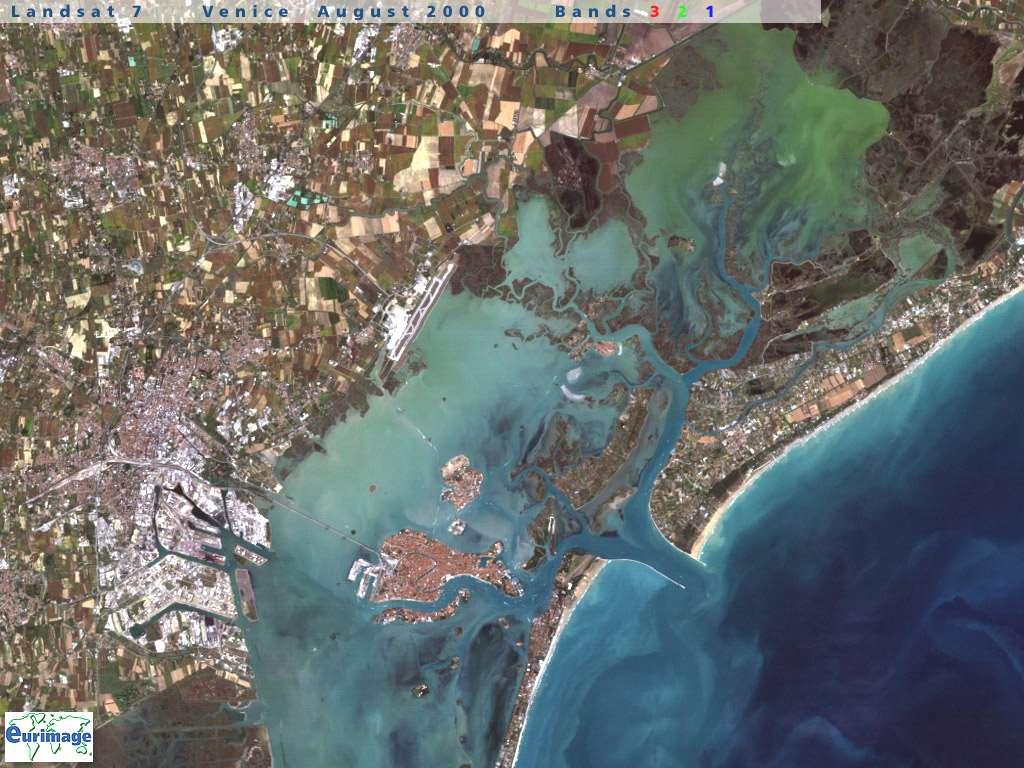

30
31
32
33

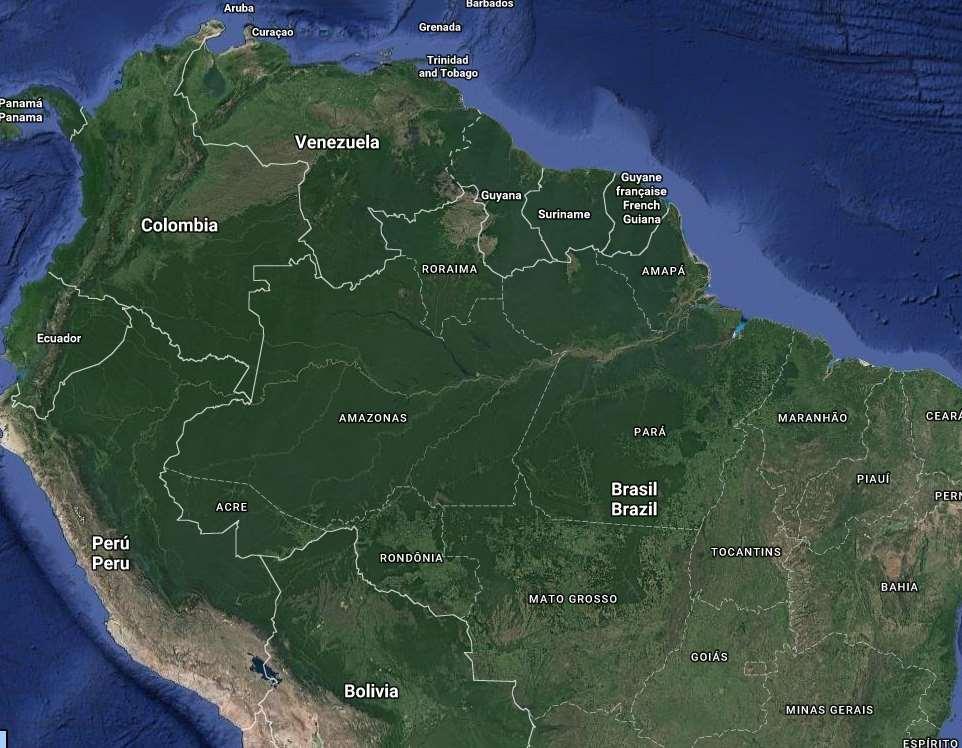

34 Källa: Google

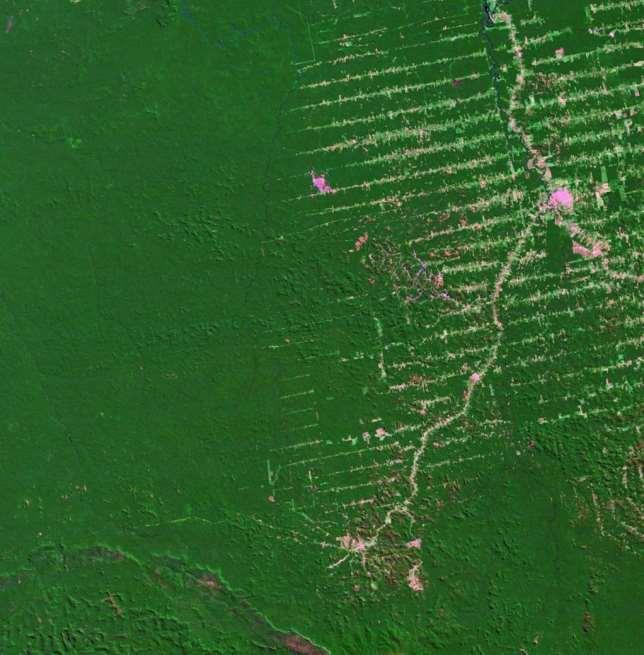

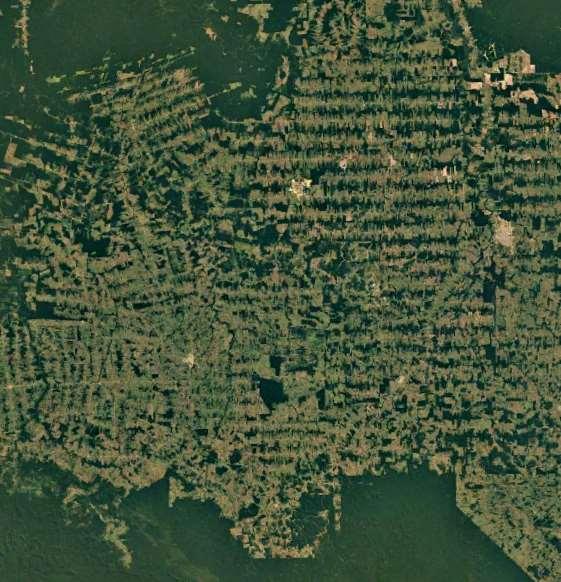

35 Skogsavverkning Rondonia (Brasilien) ca 100 x 100 km Source: Källa: Google USGS / Google Earth
36 Skogsavverkning Rondonia (Brasilien) ca 100 x 100 km Source: Källa: Google USGS / Google Earth

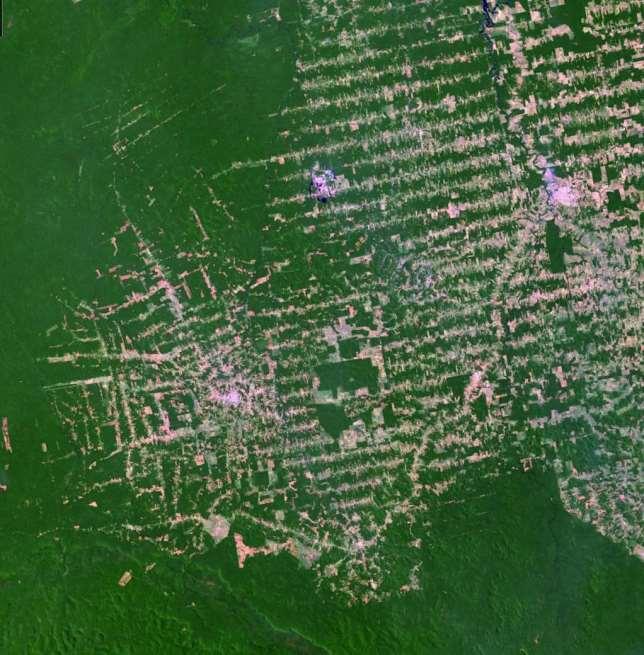

37 Skogsavverkning Rondonia (Brasilien) ca 100 x 100 km Source: Källa: Google USGS / Google Earth
38 Skogsavverkning Rondonia (Brasilien) ca 100 x 100 km Source: Källa: Google USGS / Google Earth
39 Skogsavverkning Rondonia (Brasilien) ca 100 x 100 km Source: Källa: Google USGS / Google Earth
40 Quickbird 0.6 m upplösning, 4 våglängdsband Bild: DigitalGlobe
41 GeoEye 0,5 m upplösning Port-au-Prince, Haiti efter jordbävningen 12/1, 2010 (magnitud 7) Källa: GeoEye

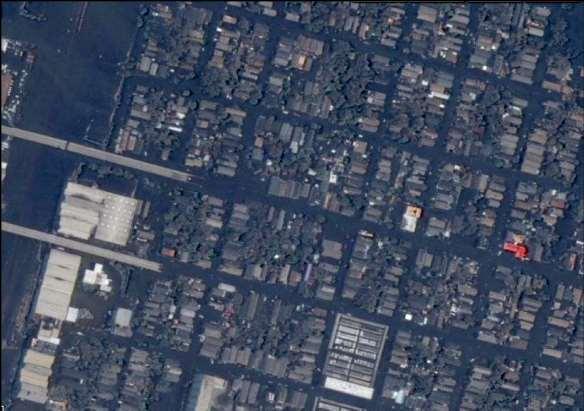

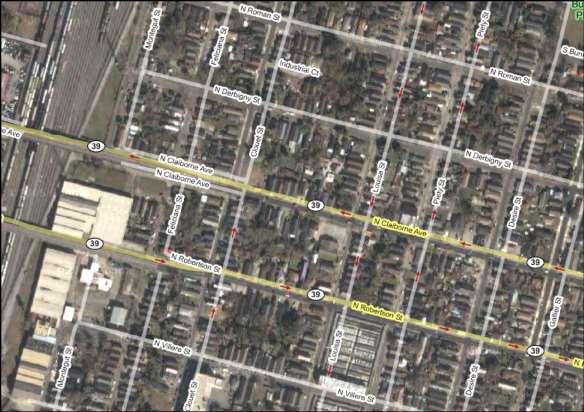

42 New Orleans augusti, 2005, kl Källa: Digitalglobe / Google
43 Typer av sensorer Aktiva sensorer har egen energikälla (laser, radar) Passiva sensorer utnyttjar solen som energikälla, man mäter reflekterad eller emitterad energi. Data registreras elektroniskt och lagras och distribueras i digitalt format. Bilder skapas som liknar rasterskikt. Dessa kan finnas i ett eller flera våglängdsband.

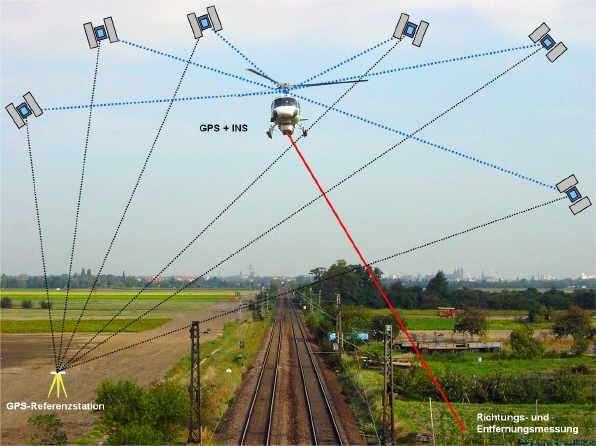

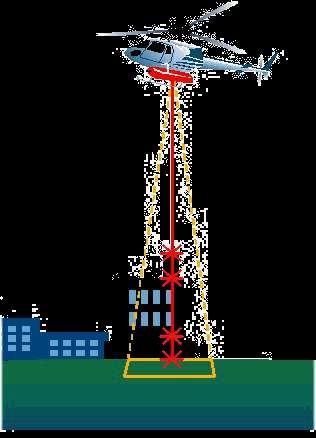

44 Laserskanning Pixelupplösning: cm Höjdupplösning: cm Källa: Nebel & Partner

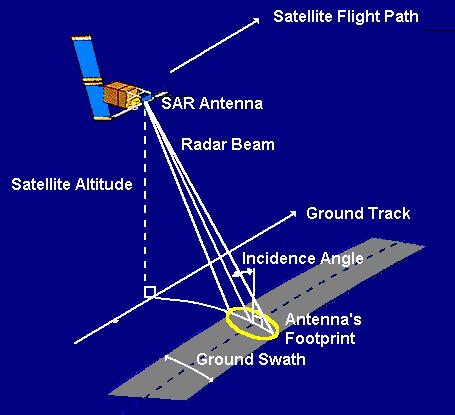

45 SAR - Synthetic Aperture Radar Radar Oil slick, Skåne Tsunami damage - Nicobar island

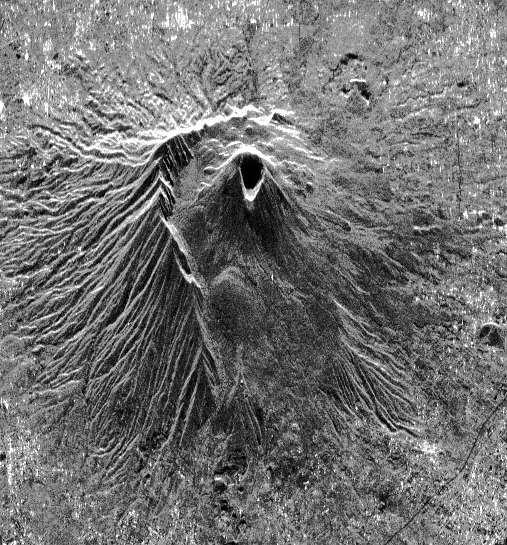

46 Radar Mt. Vesuvio Messina strait
47 Elektromagnetiska spektrumet Synligt ljus är en liten del av det elektromagnetiska spektrumet. Kortare våglängder är t.ex gammastrålning, röntgenstrålning och UV-ljus. Längre våglänger är t.ex. nära-infraröd (NIR), termal-infraröd (TIR, värmestrålning), mikrovågsstrålning och radiovågor.
48 Elektromagnetisk strålning sprids mot markytan
49 Processer när energin interagerar med materia reflektion transmission absorption värme emission Förhållandet mellan dessa beror på materians egenskaper. Den reflekterade och emitterade energin kan registreras av satellitsensorn

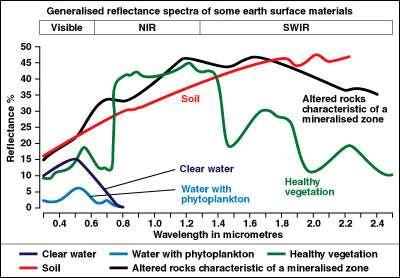

50 Spektrala signaturer plotta reflektans mot våglängd

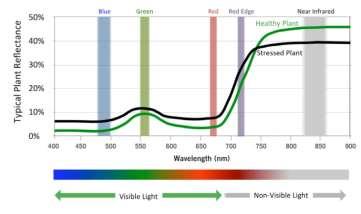

51 Bladreflektion i synligt och nära infrarött (NIR) ljus Reflektion (%) Våglängd (µm) blått grönt rött nära IR
52 Skillnad vanlig färgfilm mot IR-färgfilm Lillesand, Kiefer and Chipman

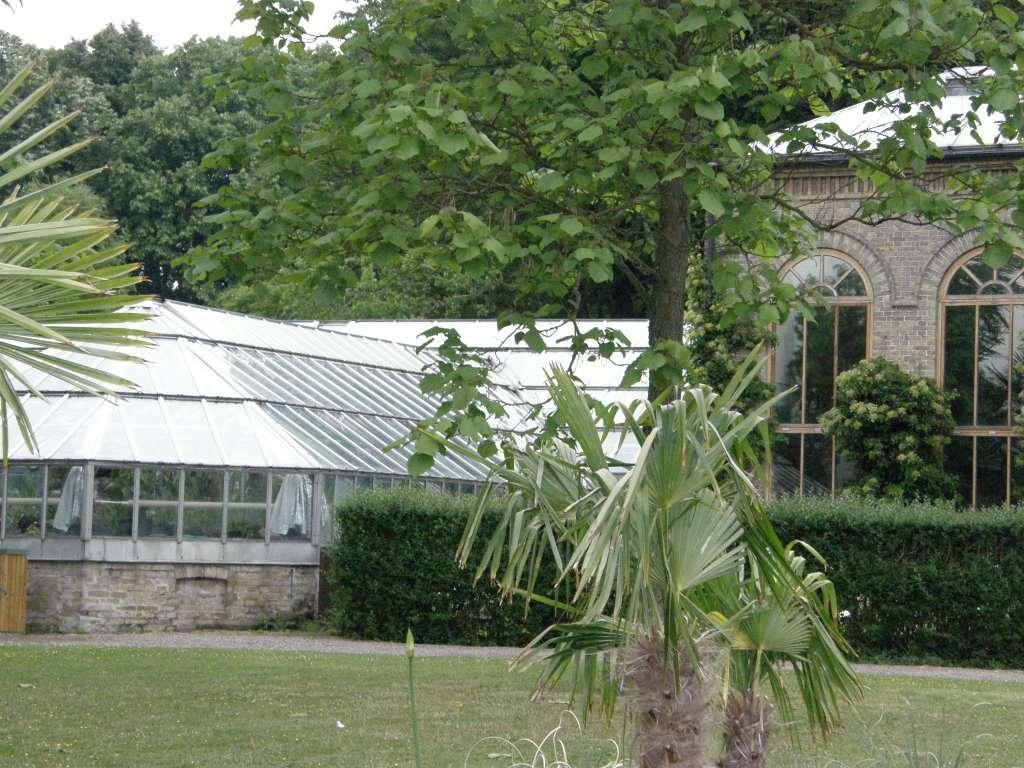

53 Botaniska trädgården, Lund Bild: Panoramio (
54 Botaniska trädgården skillnad RGB mot IR-färg
55 Dalby söderskog : RGB IR-färg
56 Sensorer flygkameror satellitsensorer Harrie, L. (red.), 2013, Geografisk informationsbehandling, kap. 5 CCD (charge coupled devices) GSD (ground sampled distance) = pixelstorlek på marken

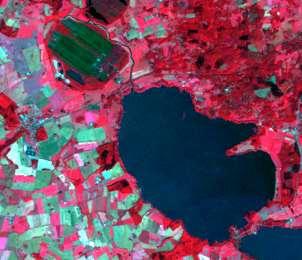

57 Multispektral registrering Skapa FCC (false color composite) genom att kombinera olika våglängdsband

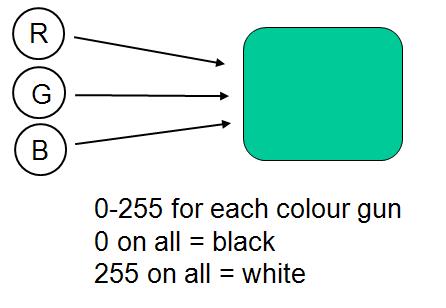

58 Falska färgbilder satellitband R G B NIR R G Naturliga färger Traditionell FCC MIR NIR R Special...

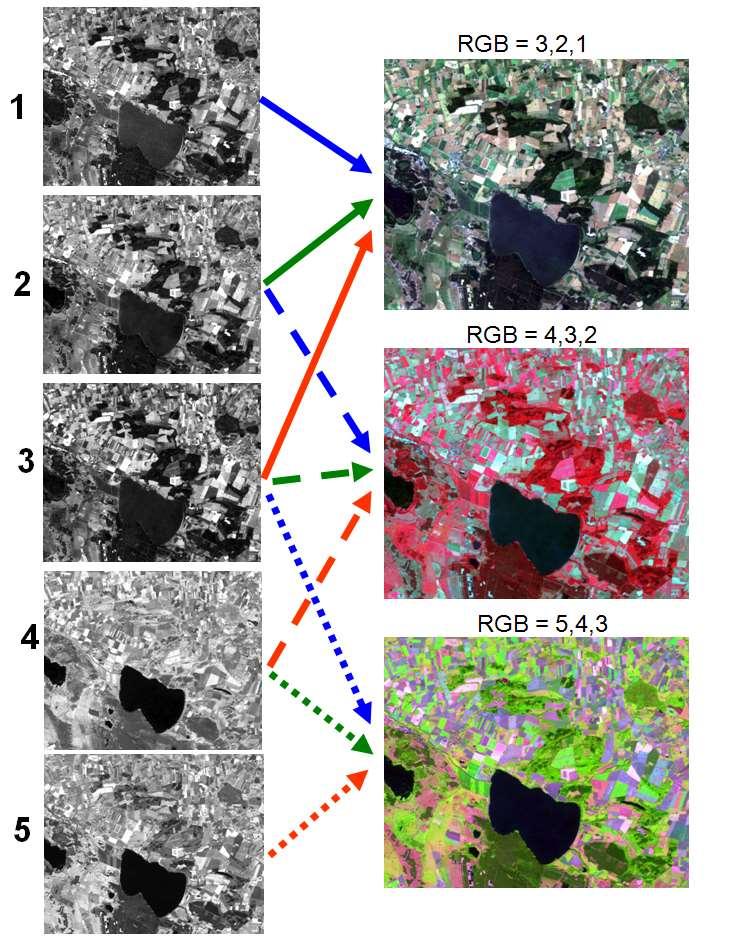

59 FCC Landsat TM 5 bands
60 Landsat ETM - våglängdsband Landsat TM Reflectance (%) Senescent leaves Yellowing Green leaves leaves visible NIR MIR Wavelength (micro meter)
61 Landsat 7 Enhanced Thematic Mapper (ETM) band R G B

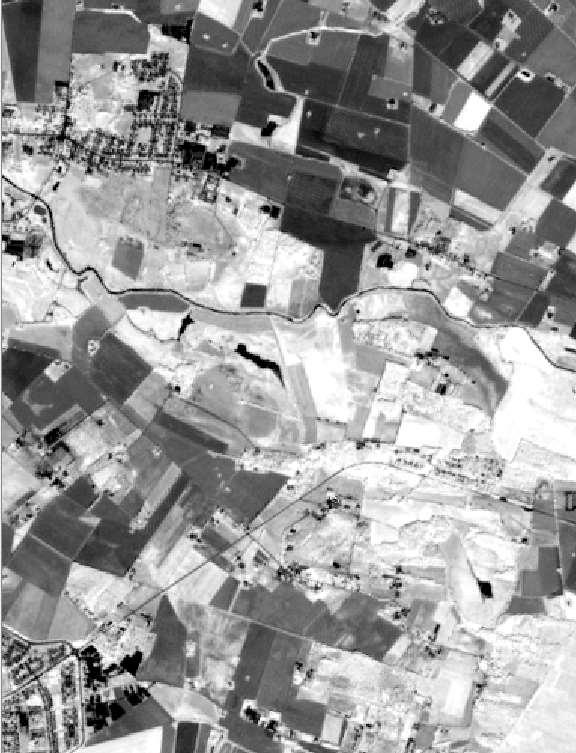

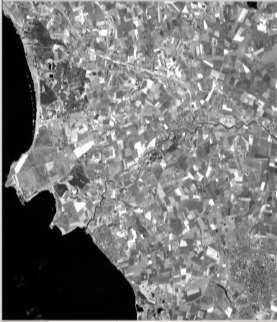

62 Landsat ETM enskilda våglängdsband

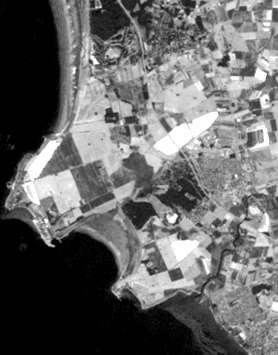

63 Rött Nära infrarött
64 Landsat ETM FCC NIR Rött Grönt
65 Spectral reflectance Vegetationsindex Aritmetiska kombination av olika våglängder Enkel differens = R NIR - R red NDVI = (RHomogeneous vegetation NIR R red) / (R NIR + R red ) Soil LAI 1 LAI Red Near-IR Utnyttjar denna skillnad jord lite vegetation mycket vegetation Uttrycker vegetationens grönska och minskar effekt av störande bakgrund, atmosfär, m.m
66 NDVI visar mängd vegetation FCC Sentinel NDVI
67 Hur vi analyserar fjärranalysdata Bildtolkning / mätning av olika objekt. Kontrast och färgförstärkningar FCC Rumsliga bilder kantskärpning etc.

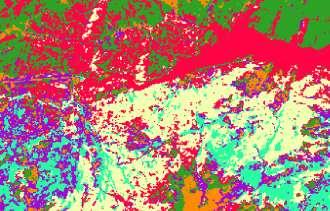

68 Hur vi analyserar fjärranalysdata, forts. Automatisk klassificering av multispektrala bilddata - maskininlärning Övervakad klassificering: användaren tränar datorn med statistik från träningsytor Bildstatistik i n våglängdsband för varje klassd Jämför alla pixlar med träningsdata Multispektrala data Klassad bild
69 Hur vi analyserar fjärranalysdata forts. Oövervakad klassificering: Datorn delar in bilden i olika klasser användaren undersöker vad dessa motsvarar i verkligheten Multispektrala data klustring Tilldelning av klassattribut
70 Hur vi analyserar fjärranalysdata forts. Mätning av egenskaper Kräver omräkning av bilddata till fysikaliska storheter (radians) Kan också bygga på empiriska relationer ofta med hjälp av spektrala index (t.ex. NDVI) - Temperatur - Energibalans Vegetationens struktur (bladyta, trädtäthet, biomassa etc.) Vegetationsprocesser (fotosyntes, avdunstning etc.) Markfuktighet - Föroreningar - Atmosfärsegenskaper - m.m. Förändringsprocesser Multitemporala data Analys av fjärranalysdata i GIS
71 Havsytetemperatur NOAA Juli 1984

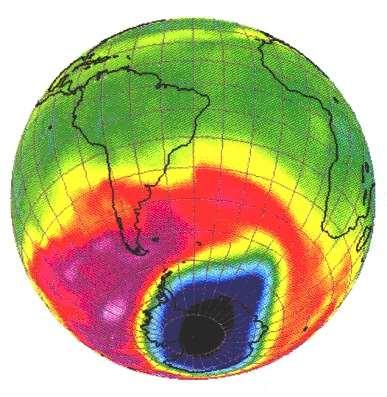

72 Atmosfäriskt Ozone ERS-2 GOME
73 Vattenånga Meteosat-7 20 Oct 98, 1200 UTC
74 Användning av satellitburen fjärranalys KARTERING för planering av utnyttjande av regionala och nationella resurser: markanvändning, skogsresurser UPPDATERING av topografisk kartinformation Regionala, nationella och internationella INVENTERINGAR av existerande resurser, och hur dessa förändras: berggrund, markanvändning, tropiska skogar, m.m. EU-ÖVERVAKNING av jordbrukssubventioner: Enbart i Sverige bönder! Stickprov, automatisk klassning av Landsat TM-data, jämförelse med kartor som bönderna har ritat.
75 Användning av satellitburen fjärranalys, forts METEOROLOGISK/OCEANOGRAFISK verksamhet: moln, vind, strömmar, havsis-övervakning, våghöjd, is, snö, m.m Kanske största operativa användningen av satellitdata! ÖVERVAKNING vid aktuella miljöproblem eller katastrofer: stormar, oljeutsläpp, översvämningar, torka/svält, bränder, gräshoppsangrepp, algblomning, m.m. MILJÖ OCH KLIMATFORSKNING: näringsläckage/vattenkvalitet, försurning/skogsdöd, ökenspridning och annan markförstöring, insektsangrepp, tropiska sjukdomar, klimatförändringar, kolbalansstudier, isförhållanden, glaciärer, m.m.
76 Hantering av stora datamängder Global kartering med högupplösande data (Landsat, SPOT HRV, Aster ) innebär processering av tusentals satellitscener alla med olika radiometri, atmosfärsförhållanden, geometri etc. Image: Metria
77 Vår forskning med satellitdata Effekt av klimatförändringar i olika områden Beräkning av kolupptag i vegetation med satellitdata Övervakning av skogsskador pga. stormar och insektsangrepp. Studier av torka och ökenspridning Interaktionen mellan människa-miljö Studier av växtlighetens säsongsdynamik (fenologi) Biodiversitet Vattenkvalitet Jordbruk - skogsbruk

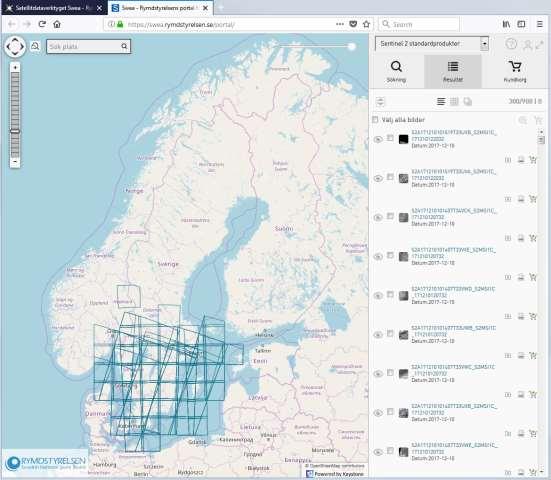

78 Tillgänglighet till satellitdata Kommersiella data köpes från t.ex. Metria Nationell databas med gratis svenska satellitdata: SACCESS saccess.lantmateriet.se Ny svensk tjänst för Copernicus-data: SWEA Arkiv med gratis LANDSAT-data Gratis tillgänglighet till globala satellitdata från NASA

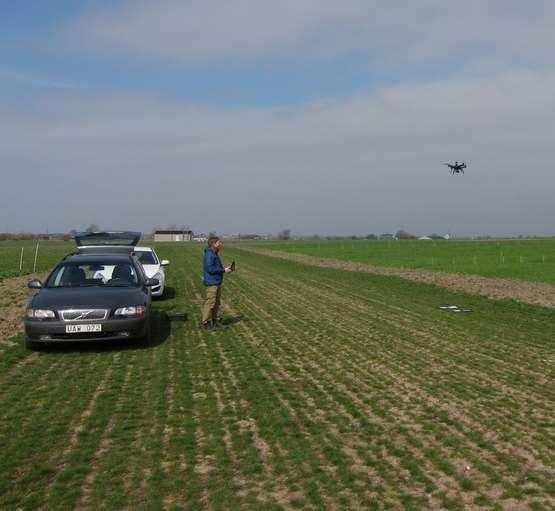

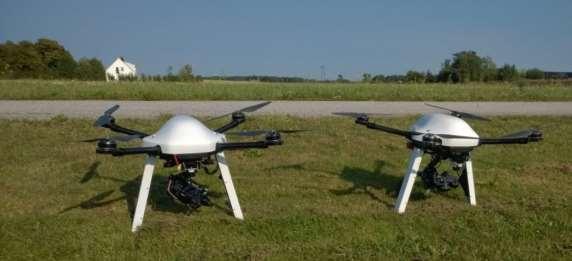

79 UAV (drönare) för fjärranalys på nära håll 3DR Solo Multispektralkamera RGB-kamera Pitchup Explorian Termisk kamera Lund University / Department of Physical Geography and Ecosystem Science

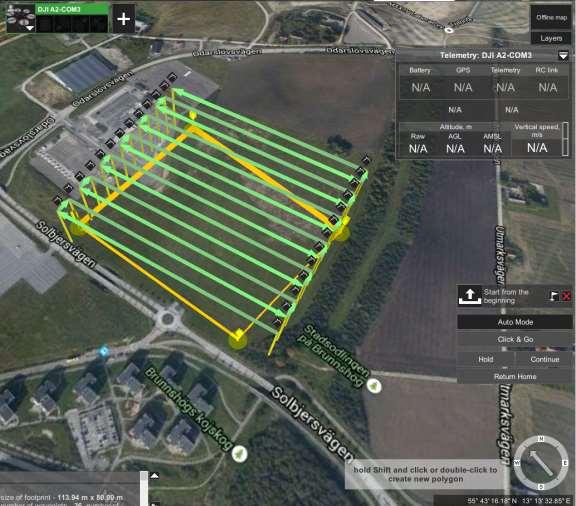

80 UAV: programmerade flygningar Lund University / Department of Physical Geography and Ecosystem Science

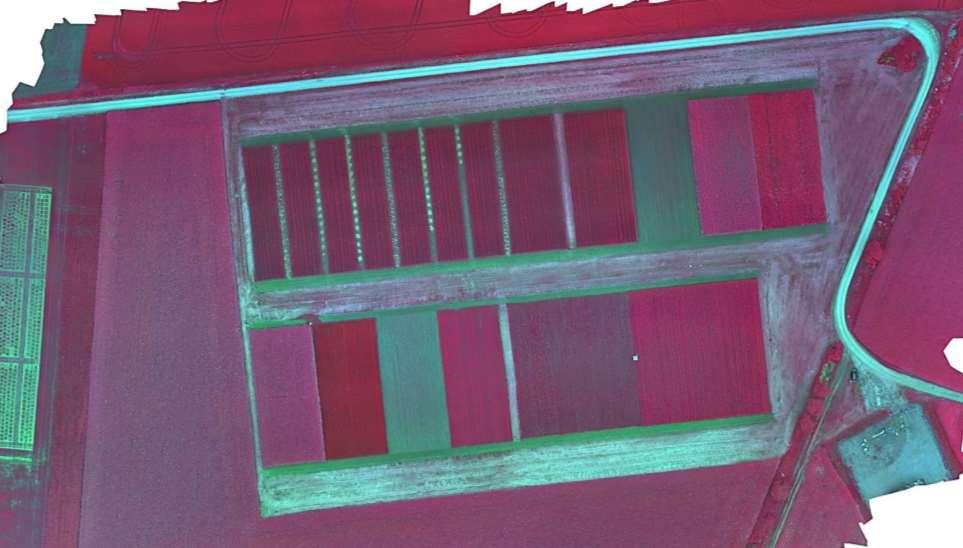

81 Drönarkartor med cm-precision Ca 300 bilder bygger upp denna scen

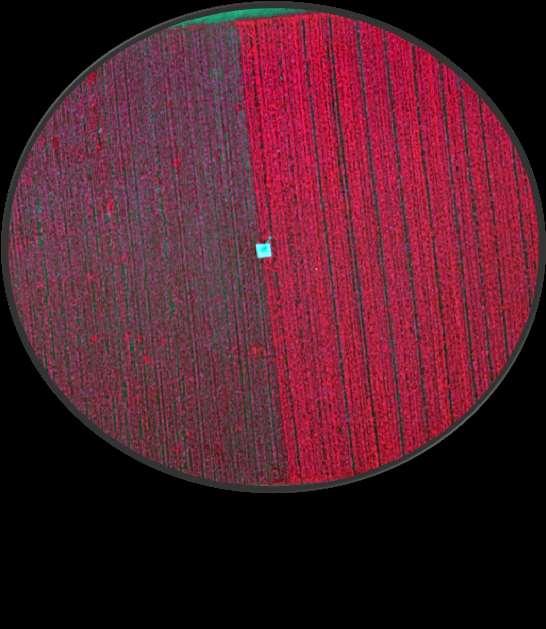

82 Inzoomning
83 Tack! E-post:
