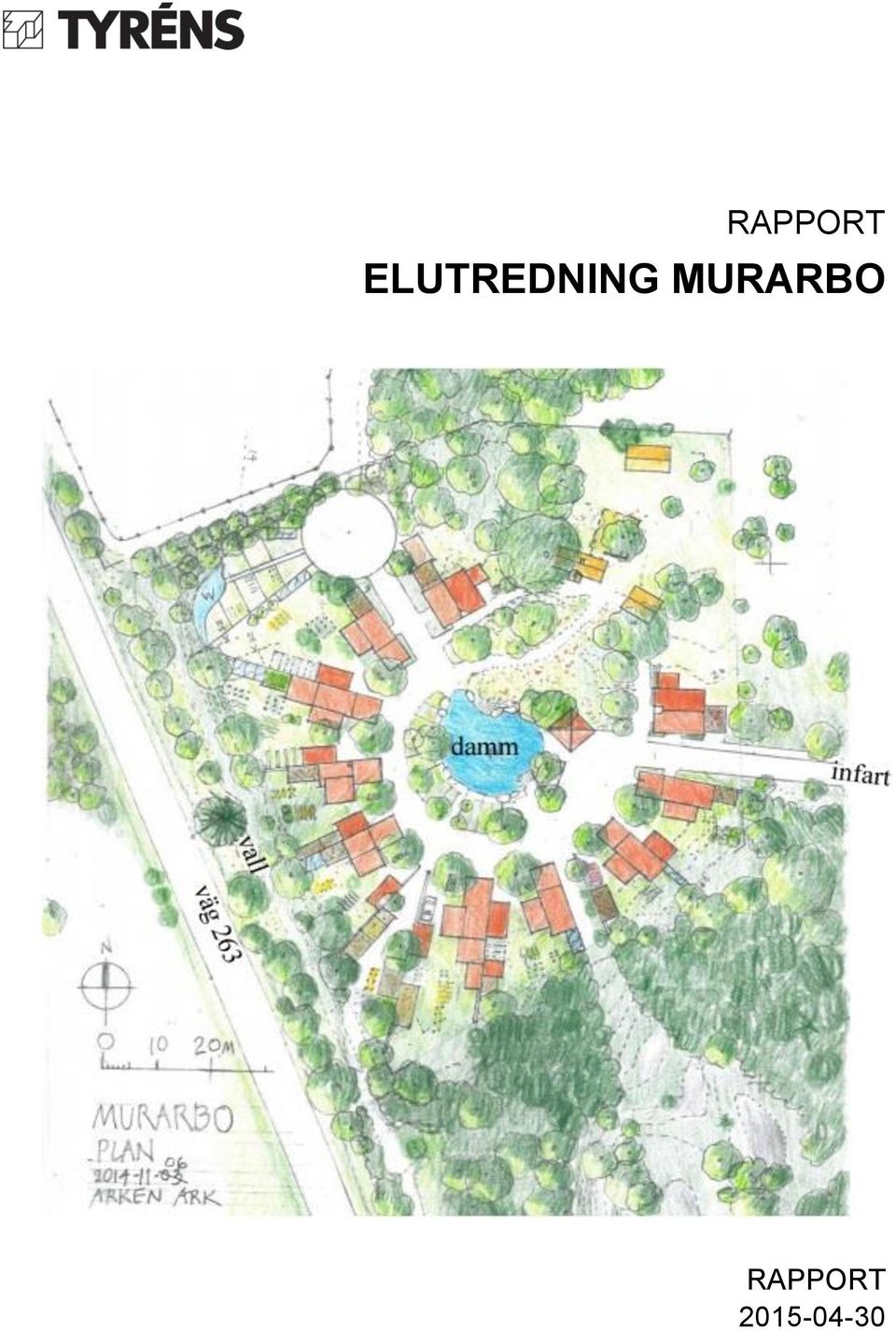

1 RAPPORT ELUTREDNING MURARBO RAPPORT

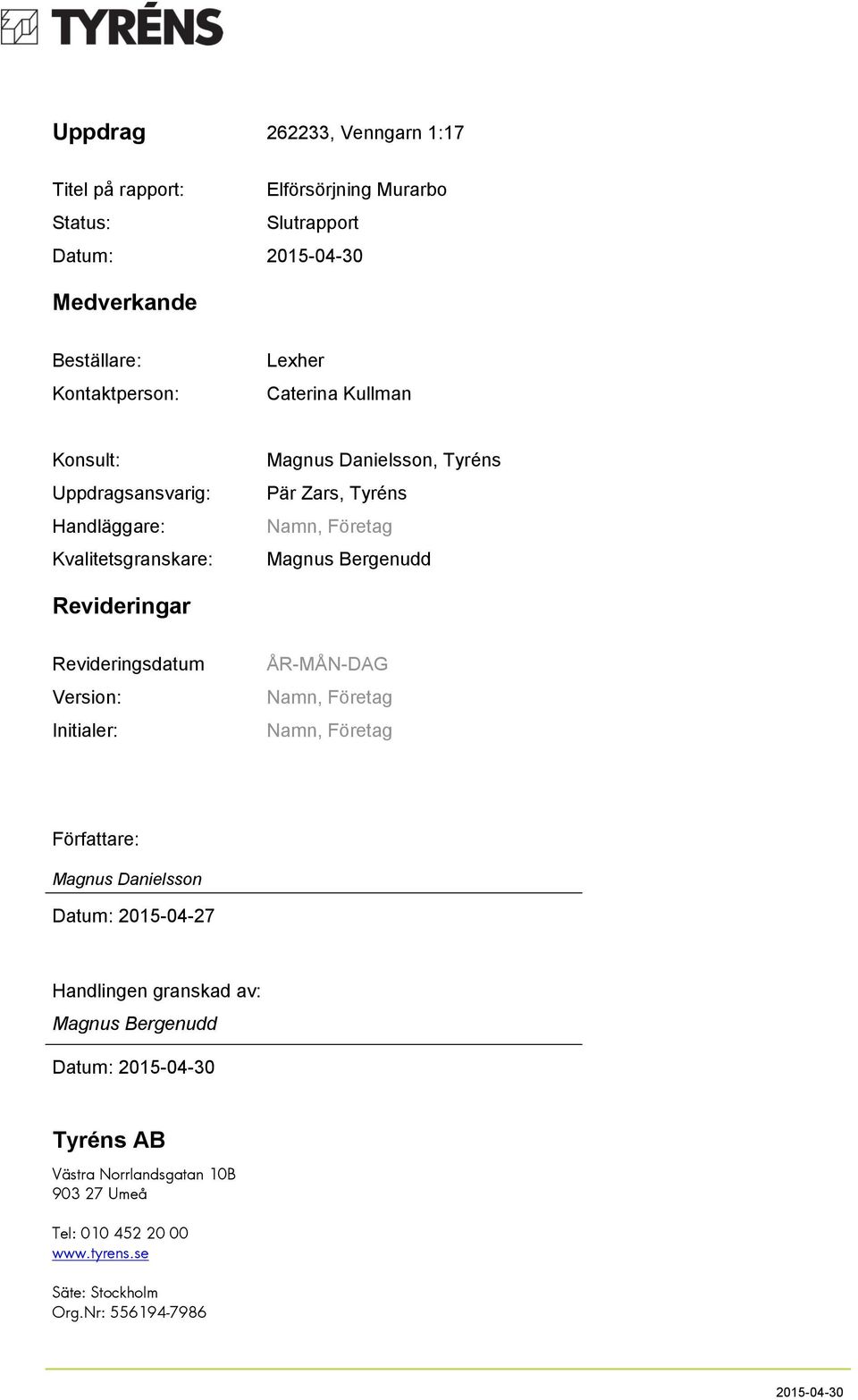

2 Uppdrag , Venngarn 1:17 Titel på rapport: Elförsörjning Murarbo Status: Datum: Medverkande Beställare: Kontaktperson: Lexher Caterina Kullman Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Magnus Danielsson, Tyréns Pär Zars, Tyréns Magnus Bergenudd Revideringar Revideringsdatum Version: Initialer: ÅR-MÅN-DAG Författare: Magnus Danielsson Datum: Handlingen granskad av: Magnus Bergenudd Datum: Tyréns AB Västra Norrlandsgatan 10B Umeå Tel: Säte: Stockholm Org.Nr:

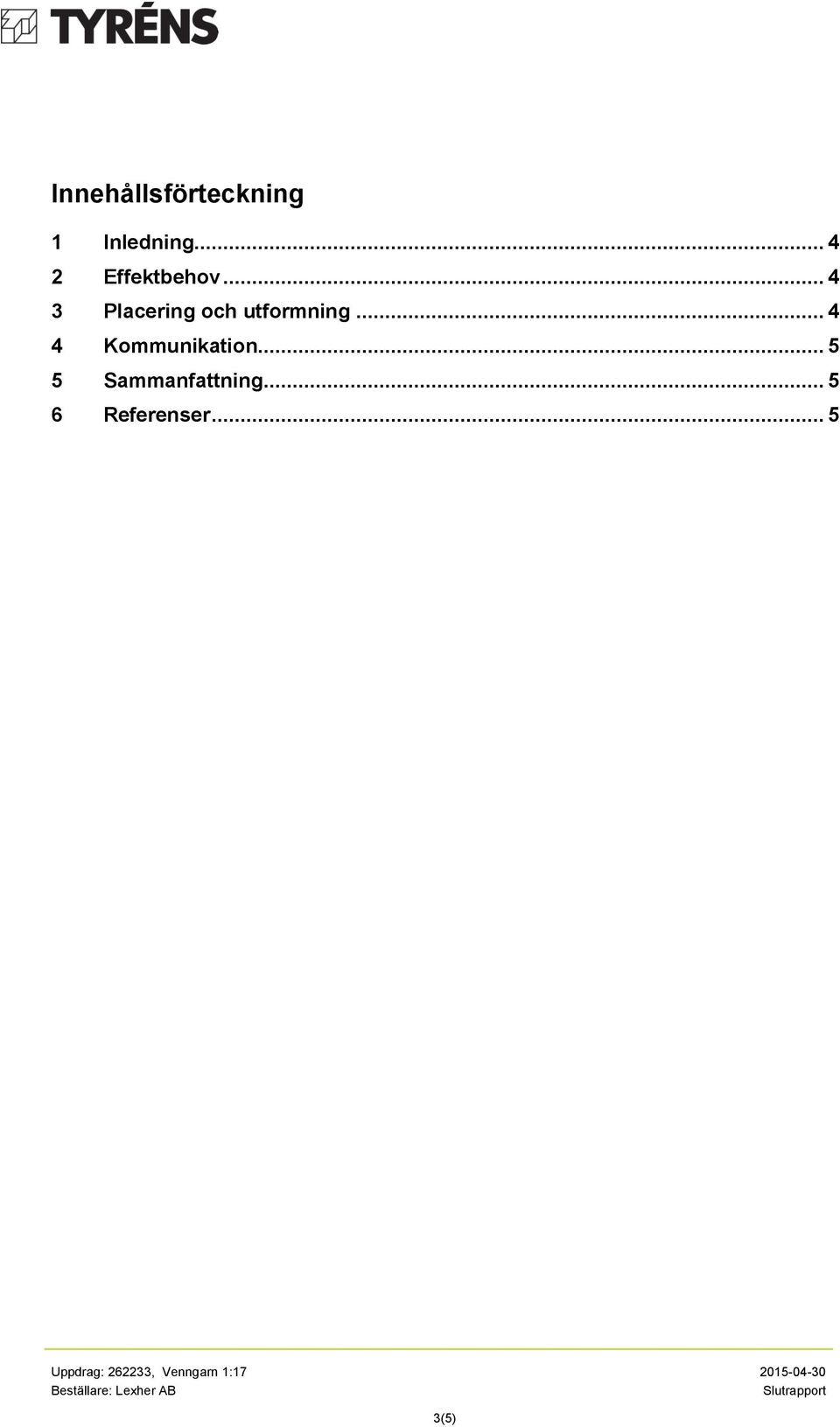

3 Innehållsförteckning 1 Inledning Effektbehov Placering och utformning Kommunikation Sammanfattning Referenser (5)

4 1 Inledning Ett nytt villaområde projekteras i Murarbo, Sigtuna kommun. Bostadsområdet är planerat för ca 10 enfamiljshus, samtidigt som det gamla torpet skall bevaras. Villaområdet ska förses med elström från en centralt placerad nätstation. 2 Effektbehov Området Murarbo planeras för ca 10 villor. Villorna ska vara normalisolerade enligt boverkets regler, medan uppvärmningsprincipen ännu är obestämd. Boverkets krav vid nybyggnation i zon 3 är att energianvändningen får vara maximalt 55 kwh/m 2 för en eluppvärmd villa och 90 kwh/m 2 vid annan uppvärmning. Villornas boyta uppskattas till maximalt 175 m 2. Maximal energianvändning per villa uppskattas till kwh/år. Toppeffekten som krävs uppskattas därtill till ca 9 kw per villa. Det gamla torpet skall behållas i ursprungligt skick och uppskattas ha en högre energianvändning, ca kwh/år. En vanlig metod för att beräkna sammanlagring av effekt är Velanders metod. Beräkning enligt Velanders metod är P= k 1 *W+k 2 W (kw) där W i detta fall är husen sammanslagna årsförbrukning i kwh. k 1 och k 2 är sammanlagringskonstanter som för en eluppvärmd villa brukar sättas till 0,00025 resp 0,04. Villaområdets sammanlagrade effektbehov blir därmed 0,00025*(16000* )+0,04* (16000* ) 65 kw. En tillfällig överlast om ca 20% är brukligt att ta med i beräkningen och ger i sådant fall en total effekt på ca 80 kw. Det är inte aktuellt med någon lokal produktion i form av solceller eller vindkraft. Enligt Vattenfall är det dock inga problem med småskalig (privat) produktion. Om det skulle bli aktuellt bör frågan utredas närmare och diskuteras med Vattenfall. Om flertalet elbilsladdare kommer installeras kan effektkapaciteten på nätstationen komma att behöva justeras. Beroende på vilken laddbox och bil som används förbrukar en elbilsladdare mellan 2,4-22 kw, vilket kommer påverka den toppeffekt som behövs. Detta kan även medföra ändring av kundens huvudsäkring. 3 Placering och utformning En central placering av nätstationen är planerad och det finns inget hinder för en sådan placering. Vattenfall Eldistribution är nätägare i området och kommer förlägga kraftkabel längst den nya väg som är planerad till Murarbo. Som nätägare är det Vattenfall som införskaffar transformatorstationen samt att de även sköter detaljprojektering och förläggning av kraftmatning (servis) till respektive villa. Enligt nuvarande områdesförslag placeras alla hus inom en radie på 50 meter från transformatorstationen. Praxis är att serviskablar kan förläggas upp till 100 m och transformatorstationen har en maximal täckning på 500 m i radie. Storleken på nätstationen är direkt beroende av den effekt som den kan leverera. Kontakten på Vattenfall meddelar att de mest troligt kommer ställa upp en station med 315 kva transformator. De har begärt 10x10 m yta i anspråk till detta. Själva stationshuset levereras av Norrmontage och utförs i målad plåt och sadeltak. 4(5)

5 4 Kommunikation Fibernätsoperatören IP-Only kan erbjuda fiberoptisk anslutning mot internet. Kontakt måste tas med IP-Only för upprättande av avtal. IP-Only tillhandahåller rör för dragning av optokabel. Rören samförläggs sedan med Vattenfalls kraftkabel. Samordning mellan dessa två parter måste upprättas. Kontaktperson IP-Only är Ulf Jansson, Kontaktperson Vattenfall, Ulrik Kling, Ett separat korskopplingsskåp krävs för optofiber. Utformning och placering av detta skåp bör utredas närmare. Möjligen kan det byggas i samband med transformatorstationen. Fast telefoni är inget som erbjuds normalt idag. Telia går över till IP-telefoni allt mera. Det finns även andra operatörer att välja på. Tv via bredband är även det vanligt idag, dvs. vi förordar inget separat kabel-tv nät utan utgår från att IP-TV beställs av kunderna via fibernätet. En bra och stabil anslutning mot fiberoptiskt nät anser vi därför vara ett måste för ett modernt boende. 5 Sammanfattning Sammanfattningsvis är det klart att det inte finns några speciella hinder för att kunna bygga enligt föreslagen detaljplan. Det är dock en förutsättning att diskussion förs med Vattenfall så dimensionering och utseende på transformatorstation blir enligt konsultens (Lexher) önskemål. 6 Referenser Boverket, Elkrafthandboken Elkraftsystem 2 5(5)
