TH683 Digital projektor Hemmabioserien Användarhandbok

Transkript

1 TH683 Digital projektor Hemmabioserien Användarhandbok

2 Innehåll Viktiga säkerhetsanvisningar... 3 Översikt... 7 Projektorns funktioner...7 Innehåll...8 Projektorns utsida...9 Kontroller och funktioner...11 Placering av projektorn Välja en plats...16 Ställa in önskad bildstorlek...17 Anslutning HDMI-anslutning...19 Anslutning av smarta enheter...20 Komponentvideo-anslutning...22 Videoanslutning...23 Computer/PC-anslutning...24 Ansluta videokällenheter...25 Spela upp ljud via projektorn...26 Användning Starta projektorn...27 Justera den projicerade bilden...30 Menyfunktioner Använda skärmmenyerna...32 Använda skärmmenyn Grund...34 Använda skärmmenyn Avanc Säkra projektorn...39 Använda lösenordsfunktionen...39 Byta ingångssignal...42 Menyn BILDINSTÄLLNINGAR Meny för Ljudkonfig Visningsmeny SYSTEMINSTÄLLNING: Enkelmeny SYSTEMINSTÄLLNING: Avancerad meny Informationsmeny Stänga av projektorn Struktur för Avanc. skärmmeny Underhåll Projektorunderhåll Lampinformation Felsökning Specifikationer Projektorspecifikationer Mått Frekvenstabell Information om garanti och upphovsrätt

3 Viktiga säkerhetsanvisningar Projektorn är utformad och testad för att uppfylla de senaste normerna för säkerhet för informationsteknisk utrustning. För att garantera att den här produkten används på ett säkert sätt är det dock viktigt att följa de instruktioner som nämns i denna handbok och som markerats på produkten. 1. Läs igenom den här handboken innan du använder projektorn. Spara den för framtida behov. 2. Titta aldrig rakt in i projektorns objektiv när den är igång. Det intensiva ljuset kan skada ögonen. 4. I vissa länder är nätspänningen INTE stabil. Den här projektorn har utformats för att fungera säkert med nätspänningar på mellan 100 och 240 V växelström, men den kan sluta fungera vid elavbrott eller strömrusningar på ±10 volt. I områden där nätspänningen varierar eller där det förekommer elavbrott bör du ansluta projektorn via en spänningsstabilisator, ett överspänningsskydd eller en enhet för oavbruten strömförsörjning(ups). 3. Överlåt allt underhåll till behörig servicepersonal. 5. Blockera inte projektorobjektivet med något föremål när projektorn används. Det kan leda till att föremålet överhettas och deformeras eller t.o.m. orsaka eldsvåda. Om du vill stänga av lampan tillfälligt trycker du på BLANK på fjärrkontrollen. Viktiga säkerhetsanvisningar 3

4 6. Lampan blir mycket varm under drift. Låt projektorn kylas av i ungefär 45 minuter innan du tar bort lampmodulen för att byta lampa. 9. Placera inte produkten på ostadig vagn, ställning eller bord. Den kan falla ner och få allvarliga skador. 7. Använd inte lampan längre än angiven livslängd. Om lampan används längre än den angivna livslängden finns det en viss risk att den kan gå sönder. 10. Försök inte plocka isär projektorn. På insidan finns höga spänningar som kan vara livsfarliga om du kommer i kontakt med ledande delar. Den enda del som som kan underhållas av användaren är lampan som har ett eget avtagbart hölje. Du får inte på några villkor lossa eller ta bort några andra höljen. Hänvisa allt servicearbete till behörig servicepersonal. 8. Byt aldrig ut lampmodulen eller elektroniska komponenter när projektorn är ansluten. 11. När projektorn är igång kan det komma varmluft och lukter från ventilationsgallret. Det är normalt och innebär inte att det är fel på projektorn. 4 Viktiga säkerhetsanvisningar

5 12. Placera inte projektorn i någon av följande miljöer. - I trånga eller dåligt ventilerade utrymmen. Se till att det är minst 50 cm avstånd från väggar och fritt luftflöde runt projektorn. - På platser där det kan bli mycket varmt, t.ex. i en bil med stängda rutor. - På platser med fukt, damm eller cigarettrök, som kan förstöra de optiska komponenterna, förkorta projektorns livslängd och göra bilden mörkare. 13. Blockera inte ventilationshålen. - Placera inte projektorn på en filt, ett täcke eller annan mjuk yta. - Täck inte över projektorn med en duk eller andra föremål. - Placera inga lättantändliga föremål i närheten av projektorn. - Nära ett brandlarm - På platser med en omgivande temperatur över 40 C / 104 F - På högre höjd än 3000 m (10000 fot) m (10000 fot) Om ventilationshålen är blockerade kan överhettning inuti projektorn orsaka brand. 14. Placera alltid projektorn på en plan, horisontell yta vid användning. - Använd inte projektorn om den lutar mer än 10 grader åt vänster eller höger eller mer än 15 grader framåt eller bakåt. Om projektorn inte står helt plant vid drift kan det hända att lampan inte fungerar som den ska eller skadas. 0 m (0 fot) 15. Ställ inte projektorn på högkant. Om du gör det kan den välta, vilket kan vålla kroppsskada eller skador på projektorn. Viktiga säkerhetsanvisningar 5

6 16. Kliv inte på projektorn och placera inte några föremål ovanpå den. Förutom skador på projektorn kan det också leda till olyckor och kroppsskada. 17. Placera inga vätskor i närheten av eller ovanpå projektorn. Om du spiller vätska i projektorn kan den sluta att fungera. Om projektorn blir blöt drar du ut sladden ur vägguttaget och ringer till BenQ som kan utföra underhåll. 18. Med den här projektorn kan du visa omvända bilder för takmontering. Använd endast BenQ:s takmonteringssats och se till att projektorn är fast och säkert installerad. Takmontera projektorn Eftersom vi vill att du ska få en behaglig upplevelse med din BenQprojektor måste vi göra dig uppmärksam på denna säkerhetsfråga för att förebygga möjliga person- och egendomsskador. Om du tänker montera projektorn i taket rekommenderar vi starkt att du använder lämplig BenQtakmonteringssats och att du ser till att den installeras på ett säkert och ordentligt sätt. Om du använder en takmonteringssats av annat märke än BenQ uppstår en säkerhetsrisk eftersom det finns en risk att projektorn kan falla ner från taket beroende på felaktig montering med skruvar av fel dimensioner eller längd. Du kan köpa en takmonteringssats för BenQ-projektorer på samma ställe där du inhandlade din BenQprojektor. BenQ rekommenderar också att du inhandlar en separat säkerhetskabel som är kompatibel med Kensingtonlåset och fäster den säkert både i Kensingtonlåsuttaget på projektorn och i basen på takmonteringsfästet. Detta fyller en extra säkerhetsroll eftersom det håller projektorn om den skulle lossna från monteringsfästet. Hg - lampan innehåller kvicksilver. Hantera i enlighet med lokala kasseringsregler. Se 6 Viktiga säkerhetsanvisningar

7 Översikt Projektorns funktioner Full HD-kompatibel Projektorn är kompatibel med formaten Standard Definition TV (SDTV) 480i, 576i, Enhanced Definition television (EDTV) 480p, 576p och High Definition TV (HDTV) 720p, 1080i/p 60Hz, med 1080p-formatet som ger en äkta 1:1 bildåtergivning. Hög bildkvalitet Projektorn ger en utmärkt bildkvalitet på grund av dess höga upplösning, utmärkta ljusstyrka för hemmabio, hög kontrast, levande färgåtergivning och rik gråskala. Hög ljusstyrka Projektorn har en extremt hög ljusstyrka som möjliggör enastående bildkvalitet i omgivande ljusförhållanden som utklassar vanliga projektorer. Levande färgåtergivning Projektorn har ett färghjul med 6 olika färger för att återskapa ett realistiskt färgdjup och en färgintervall som inte kan uppnås med ett färghjul med färre färger. Rik gråskala Vid visning i mörka omgivningar ger den automatiska gammakontrollen en utmärkt gråskala som visar detaljer i skuggor och på scener som utspelar sig på natten eller i mörker. Dubbla skärmmenyer Två typer av OSD-menyer är utvecklade för olika användning: Skärmmenyn Grund är intuitiv och konsumentliknande medan skärmmenyn Avanc. erbjuder traditionell användbarhet. En mängd olika ingångar och videoformat Projektorn stöder en mängd olika ingångar för anslutning till din video- och PCutrustning, inklusive komponentvideo och kompositvideo samt dual HDMI och PC. 3D-funktion För att uppleva 3D-filmer, video och sportevenemang på ett mer realistiskt sätt genom att fördjupa bilderna via HDMI. Inbyggd(a) högtalare Inbyggd(a) högtalare för mixat monoljud när en ljudingång är ansluten. SmartEco SmartEco -teknologin sänker lampans strömförbrukning med upp till 70 %, beroende på innehållets ljusstyrka när SmartEco-läget väljs. SmartEco startar ditt dynamiska energisparläge SmartEco -teknologin ger ett nytt sätt att driva projektorns lampsystem på och sparar lampans effekt, beroende på innehållets ljusstyrka. Längsta lamptiden med SmartEco -teknologin SmartEco -teknologin sänker strömförbrukningen och ökar lamptiden. EKO TOM minskar lampans energiförbrukning Tryck på EKO TOM-knappen för att dölja bilden och samtidigt sänka lampans effekt med en gång. Översikt 7

8 Innehåll Packa försiktigt upp och bekräfta att alla nedanstående föremål medföljer. Om något av dessa föremål saknas, kontakta inköpsstället. Standardtillbehör De medföljande tillbehören är anpassade till din region och kan skilja sig från de som visas här. *Garantikortet medföljer endast i vissa regioner. Kontakta försäljaren för mer detaljerad information. Europe sku har inte VGA-kabel som standardtillbehör. Projektor Fjärrkontroll Batteri Garantikort Bruksanvisning på CD Snabbstartguide Nätsladd Övriga tillbehör För nedanstående tillbehör, kontakta din återförsäljare för mer information. Reservlampa kit Takmonteringssats 3D-glasögon Trådlöst FHD-kit (WDP02) 8 Översikt

9 Projektorns utsida Framsida/ovansida Bak/undersida Hölje till lampfack 2. IR-sensor för fjärrkontroll (framsida) 3. Projektorlins 4. Extern kontrollpanel (Se Kontrollpanel på sid. 11 för ytterligare detaljer.) 5. Fokusring och zoomningsring 6. Ventilation (kalluftsintag) 7. HDMI 1-ingång 8. HDMI 2/MHL dual mode-port Kan även vara en ansluten MHLkompatibel smart-enheten som laddas så länge ström matas till projektorn. 9. RS-232-kontrollport Används för att kommunicera med en PC eller en hemmabio med kontroll/automationssystem. 10. VIDEO-ingång 11. AUDIO-ingång (H) 12. AUDIO-ingång 13. USB Typ-A 1,5 A Används för att ladda mottagarboxen för trådlöst. 14. USB Mini B-ingång Används för service. 15. Fot för justering bak 16. Kensington anti-stöldlås 17. Bakre IR-sensor för fjärrkontroll 18. AUDIO-utgång 19. AUDIO-ingång (V) 20. Fot för justering fram 21. COMPUTER PC-ingång 22. Nätströmsingång Översikt 9

10 Undersidan Takmonteringshål 24. Fot för justering fram 25. WDP02 konsol skruvhål 26. WDP02 konsol fast hål 27. Fot för justering bak Översikt

11 Kontroller och funktioner Kontrollpanel FOKUS/ZOOM-ring Används för justering av den projicerade bilden. Se Finjustera bildstorlek och skärpa på sid. 30 för ytterligare detaljer. 2. Temperaturindikatorlampa Lyser rött om projektorns temperatur blir för hög. Se Indikatorer på sid. 65 för ytterligare detaljer. 3. Indikator för STRÖM Tänds eller blinkar när projektorn är igång. Se Indikatorer på sid. 65 för ytterligare detaljer. 4. POWER Växla mellan standbyläge och påläge för projektorn. Se Starta projektorn på sid. 27 och Stänga av projektorn på sid. 55 för detaljer. 5. Vänster/ minska volymnivå Justering av ljudvolym. 6. Knapparna Keystone/pil ( / ner) Manuell korrigering av bildförvrängning som uppstår p.g.a. vinkelprojektion. Se Korrigera keystone på sid. 31 för ytterligare detaljer Höger/ öka volymnivå Justering av ljudvolym. När menyn On-Screen Display (OSD) är aktiverad, tangenterna #5, #6, #7 och #13 används som riktningspilar för att välja önskat menyalternativ och göra justeringar. Se Använda skärmmenyn Avanc. på sid. 38 för ytterligare detaljer. 8. BACK Återgår till föregående OSD-meny, avslutar och sparar menyinställningarna. 9. MENU Öppnar OSD-menyn. Återgår till föregående OSD-meny, avslutar och sparar menyinställningarna. Se Använda skärmmenyn Avanc. på sid. 38 för ytterligare detaljer. 10. SOURCE Visar stapel för val av källa. Se Byta ingångssignal på sid. 42 för ytterligare detaljer. 11. OK Väljer tillgängligt bildinställningsläge. Bekräftar menyalternativ på skärmmenyn. Se Använda skärmmenyn Avanc. på sid. 38 för ytterligare detaljer. 12. Indikator för LAMPA Lampstatusindikator. Tänds eller blinkar när lampproblem uppstår. Se Indikatorer på sid. 65 för ytterligare detaljer. 13. Knapparna Keystone/pil ( / upp) Manuell korrigering av bildförvrängning som uppstår p.g.a. vinkelprojektion. Se Korrigera keystone på sid. 31 för ytterligare detaljer. Översikt 11

12 Fjärrkontroll PÅ, AV Växlar projektorn i lägena av och på. 2. 3D, INVERT Startar 3D-menyn och växlar inverteringsfunktionen på och av. 3. Pilknappar ( Upp/ Ner/ Vänster/ Höger) När skärmmenyn är aktiverad används dessa knappar som riktningsknappar för att välja menyalternativ och utföra justeringar. När skärmmenyn är av och du är i MHLanslutningsläget används dessa pilknappar för att kontrollera din smarta enhet OK Bekräftar markerat menyalternativ på skärmmenyn. När skärmmenyn är av och du är i MHLanslutningsläget, använd denna knapp för att bekräfta alternativ på din smarta enhets skärmmeny. 5. BACK Återgår till föregående OSD-meny, avslutar och sparar menyinställningarna. När skärmmenyn är av och du är i MHLanslutningsläget, använd denna knapp för att återgå till eller avsluta skärmmenyn på din smarta enhet. 6.,, Tyst: Växlar projektorns ljud på/av. Volym ner: Sänker volymen på projektorn. Volym upp: Ökar volymen på projektorn. 7. MHL-kontrollknappar ( Bakåt, Spela upp/paus, Framåt, Spola bakåt, Stopp, Snabbspola framåt) Går till föregående fil/spelar upp/pausar/ Går till nästa fil/spolar bakåt/stoppar/ Snabbspolar framåt under uppspelning av media. Endast tillgängligt när du styr din smarta enhet i MHL-läge. När du är i MHL-anslutningsläget och skärmmenyn är av används dessa pilknappar för att kontrollera din smarta enhet. pilknappar, OK, BACK och MHLkontrollknappar. 8. KEYSTONE Startar Keystone-fönstret. Använd Pilknapparna för att manuellt korrigera bildförvrängningar som uppstår på grund av projiceringsvinkeln. 9. Knappar för justering av bildkvalitet Dessa funktionstangenter utför samma kommandon som anges i skärmmenyn. 12 Översikt

13 10. LIGHT LED-bakgrundsbelysningen tänds och förblir tänd i ca 30 sekunder när du trycker på valfri knapp på fjärrkontrollen. Om du trycker på en annan knapp inom 10 sekunder släcks LEDbakgrundsbelysningen. 11. AUTO Avgör automatiskt de bästa tidsinställningarna för den visade bilden. 12. ECO BLANK Används för att göra skärmbilden svart. 13. MENU Öppnar skärmmenyn. Återgår till föregående OSD-meny, avslutar och sparar menyinställningarna. 14. SOURCE Visar stapel för val av källa. 15. MODE Väljer ett tillgängligt bildläge. 16. FINE TUNE Visar Finjustering av färgtemperatur-fönstret. Se Finjustering av färgtemperatur på sid. 56 för ytterligare detaljer. PIP- och SWAP-knapparna är inte tillgängliga. Översikt 13

14 Fjärrkontrollens effektiva räckvidd En infraröd (IR) sensor för fjärrkontrollen är placerad på projektorns framsida. Fjärrkontrollen måste hållas inom en vinkel på 30 grader från projektorns fjärrkontrollssensor för att fungera ordentligt. Avståndet mellan fjärrkontrollen och sensorn bör inte överstiga åtta meter. Cirka ±30 Se till att inga hinder ligger mellan fjärrkontroll och projektorns IR-sensor som kan hindra den infraröda ljusstrålen. Cirka ±30 14 Översikt

15 Byta fjärrkontrollens batterier 1. Ta bort batterilocket genom att skjuta det i pilens riktning. 2. Sätt i de medföljande batterierna, och var noga med att polariteten följer markeringarna (+/-). 3. Sätt tillbaka lucket. Undvik överdriven hetta och luftfuktighet. Batterierna kan skadas om de sätts i på fel sätt. Byt endast ut mot samma eller motsvarande typ som rekommenderas av tillverkaren. Kassera förbrukade batterier enligt batteritillverkarens instruktioner. Kasta aldrig ett batteri i öppen eld. Det finns en risk att det kan explodera. Om batteriet är dött eller om du inte kommer att använda fjärrkontrollen under en längre period, ta bort batteriet för att förhindra att fjärrkontrollen skadas genom att batterisyra läcker ut i batterifacket. Översikt 15

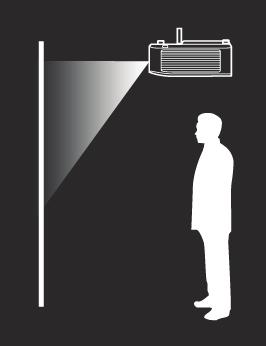

16 Placering av projektorn Välja en plats Tänk på följande faktorer innan du väljer en installationsplats för din projektor: Storlek och position på din skärm Placering av eluttag Plats och avstånd mellan projektorn och resten av din utrustning. Du kan installera projektorn på följande sätt. 1. Bordspl. fram. Välj den här platsen med projektorn placerad nära golvet och framför duken. Detta är den vanligaste sättet att placera projektorn på för snabb installation och bärbarhet. Slå på projektorn och utför följande inställningar: MENU > Inställn eller SYSTEMINSTÄLLNING: Enkel > Projektorplacering > Framsida 2. Bordspl. bakom Välj den här platsen med projektorn placerad nära golvet och bakom duken. Slå på projektorn och utför följande inställningar: MENU > Inställn eller SYSTEMINSTÄLLNING: Enkel > Projektorplacering > Baksida En speciell duk krävs för bakre projektion. 3. Takmont fram. Välj den här platsen för att hänga upp projektorn i taket framför duken. Slå på projektorn och utför följande inställningar: MENU > Inställn eller SYSTEMINSTÄLLNING: Enkel > Projektorplacering > Takmont fram. Köp en takmonteringssats för BenQ-projektorer hos din återförsäljare för takmontering av projektorn. 4. Takmont bak Välj den här platsen för att hänga upp projektorn i taket bakom duken. Slå på projektorn och utför följande inställningar: MENU > Inställn eller SYSTEMINSTÄLLNING: Enkel > Projektorplacering > Takmont bak En speciell duk för bakre projektion och takmonteringssatsen för BenQprojektorer krävs. 16 Placering av projektorn

17 Ställa in önskad bildstorlek Den projicerade bildens storlek fastställs av avståndet mellan projektorlinsen och skärmen, zoominställningen och videoformatet. Projektionsmått Se Mått på sid. 68 för måtten för objektivets mittpunkt för den här projektorn innan du beräknar lämplig placering. Golvinstallation Takmontering <A> <B> <F> <G> <A> <E> <B> <D> <C> <F>: Skärm <E> <D> <G>: Objektivets mittpunkt <C> <F>: Skärm <F> <G> <G>: Objektivets mittpunkt Skärmdimensioner Diagonal <A> [tum (mm)] Höjd <B> [mm] Bredd <C> [mm] Projektionsavstånd <D> [mm] Min. avstånd (med maximal zoom) Genomsnitt Max Avstånd (med min zoom) Förskjutning (full höjddefinition) <E> [mm] 50 (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (6350) (7620) Dessa nummer har en tolerans på 5% på grund av variationer i de optiska komponenterna. Om du tänker installera projektorn permanent bör du testa projiceringsstorleken och -avståndet för projektorn på plats innan du installerar den permanent, så att du kan göra anpassningar enligt projektorns optiska egenskaper. Detta hjälper dig att avgöra den exakta monteringsplacering som är bäst lämpad för din situation. Placering av projektorn 17

18 Anslutning När du ansluter en signalkälla till projektorn, se till att: 1. stänga av all utrustning innan anslutningen görs. 2. använda rätt signalkablar för varje källa. 3. kontrollera att kablarna är ordentligt anslutna. Vissa av kablarna i de anslutningar som visas nedan medföljde kanske inte projektorn (se Innehåll på sid. 8). De kan inhandlas i elektronikaffärer. Anslutningsinställningarna nedan är endast för referens. Anslutningskontakterna på baksidan skiljer sig åt mellan olika projektormodeller. Bärbar eller stationär dator A/V-enhet Högtalare Smartphone eller surfplatta 1. USB-kabel* 2. VGA-kabel 3. HDMI-kabel 4. Komponentvideo till VGA (D-sub) adapterkabel 5. Videokabel 6. Ljudkabel V/H 7. Ljudkabel 8. HDMI-Micro USB-kabel *För uppdatering av den fasta programvaran. 18 Anslutning

19 HDMI-anslutning HDMI (High-Definition Multimedia Interface) stöder okomprimerad överföring av videodata mellan kompatibla enheter som t.ex. DVT-tuners, DVD-spelare, Blueray-spelare och bildskärmar över en enda kabel. Använd en HDMI-kabel för att upprätta en anslutning mellan projektorn och HDMI-enheter. A/V-enhet HDMI-kabel Anslutning 19

20 Anslutning av smarta enheter Projektorn kan projicera innehållet direkt från en MHL-kompatibel smart enhet. Med en HDMI till Micro USB-kabel eller en HDMI till Micro USB-adapter kan du ansluta dina smarta enheter till projektorn och sedan se ditt innehåll på den stora skärmen. Vissa smarta enheter är kanske inte kompatibel med kabeln som du använder. Kontakta återförsäljaren för din smarta enhet för ytterligare information. Använda en HDMI till Micro USB-kabel 1. Anslut ena änden av HDMI till Micro USB-kabeln till HDMI-porten på projektorn. 2. Anslut den andra änden av HDMI till Micro USB-kabeln i Micro USB-utgången på din smarta enhet. 3. Växla till HDMI/MHL-ingångskällan. För att växla ingångssignal, se Byta ingångssignal på sid. 42 för information. HDMI till Micro USB-kabel 20 Anslutning

21 Använda en HDMI till Micro USB-adapter och en HDMIkabel 1. Anslut ena änden av HDMI-kabeln till HDMI-porten på projektorn. 2. Anslut den andra änden av HDMI-kabeln till HDMI-ingången på adaptern. 3. Anslut den andra änden av adaptern till Micro USB-utgången på din smarta enhet. 4. Växla till HDMI/MHL-ingångskällan. För att växla ingångssignal, se Byta ingångssignal på sid. 42 för information. HDMI-kabel Anslutning 21

22 Komponentvideo-anslutning A/V-enhet Högtalare 4. Komponentvideo till VGA (D-sub) adapterkabel 6. Ljudkabel V/H 7. Ljudkabel 22 Anslutning

23 Videoanslutning A/V-enhet Högtalare 5. Videokabel 6. Ljudkabel V/H 7. Ljudkabel Anslutning 23

24 Computer/PC-anslutning Bärbar eller stationär dator Högtalare 1. USB-kabel 2. VGA-kabel 7. Ljudkabel På många bärbara datorer startas inte de externa videoportarna när de ansluts till en projektor. En tangentkombination som t.ex.fn + F3 eller CRT/LCD startar eller stänger ofta av den externa bildskärmen. Leta rätt på en funktionstangent kallad CRT/LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck på Fn och den märkta funktionstangenten samtidigt. Se dokumentationen för den bärbara datorn för att hitta tangentkombinationen för din dator. 24 Anslutning

25 Ansluta videokällenheter Du behöver bara ansluta projektorn till en videokällenhet med en av ovanstående anslutningsmetoder, men varje metod ger olika videokvalitet. Vilken metod du väljer beror med största sannolikhet på vilka terminaler som finns på både projektorn och videokällenheten som beskrivs nedan: Kontaktnamn Terminalens utseende Referens Bildkvalitet HDMI 1 HDMI2/MHL HDMI-anslutning på sid. 19 Anslutning av smarta enheter på sid. 20 Bästa VIDEO Videoanslutning på sid. 23 Normal COMPONENT/ PC (D-SUB) Komponentvideo-anslutning på sid. 22 / Computer/PCanslutning på sid. 24 Bättre Vissa av kablarna i de anslutningar som visas nedan medföljer kanske inte projektorn (se Innehåll på sid. 8). De kan inhandlas i elektronikaffärer. Ansluter ljud Projektorn har en inbyggd monohögtalare som är utformad endast för grundläggande ljudfunktioner under datapresentationer i affärssyften. De är inte utformade eller avsedda för återgivning av stereoljud som kan förväntas av hemmabiosystem. Alla stereoljudsingångar (om medföljer) är mixade till vanligt monoljud via projektorns högtalare. Den inbyggda högtalaren stängs av när AUDIO OUT kontakten är ansluten. Projektorn klarar endast av att spela upp mixat monoljud, även om en stereoljudingång är ansluten. Se Ansluter ljud på sid. 25 för ytterligare detaljer. Om vald videobild inte visas när projektorn startas trots att korrekt videokälla valts, kontrollera att videokällan har startas och att den fungerar ordentligt. Kontrollera också att signalkablarna är korrekt anslutna. Anslutning 25

26 Spela upp ljud via projektorn Du kan använda projektorns (mixad mono) högtalare i dina presentationer, och även ansluta separat förstärkta högtalare till AUDIO OUT-uttaget på projektorn. Om du har ett separat ljudsystem kommer du mest troligt vilja ansluta ljudutgången för din källenhet till det ljudsystemet, istället för projektorns monoljud. När anslutningen är gjord kan ljudet kontrolleras via projektorns OSD-menyer. Tabellen nedan bekskriver anslutningsmetoder för olika modeller, och vart ljudet kommer från. Enhet Dator Komponent/video Ljudingång Projektorn kan spela upp ljud från... AUDIO IN (minikontakt) AUDIO IN (minikontakt) AUDIO (L/R) AUDIO (L/R) HDMI 1 HDMI2/MHL HDMI HDMI Ljudutgång AUDIO OUT AUDIO OUT AUDIO OUT Den valda insignalen fastställer vilket ljud som ska spelas upp via projektorns högtalare, och vilket ljud som ska matas ut från projektorn när AUDIO OUT har anslutits. Om du väljer PC-signal kan projektorn spela upp ljud som tas emot från AUDIO IN-minikontakten. Om du väljer KOMPONENT/VIDEO-signal kan projektorn spela upp ljud som tas emot från AUDIO (L/R). 26 Anslutning

27 Användning Starta projektorn 1. Anslut nätsladden till projektorn och till ett vägguttag. Slå på vägguttaget (i tillämpliga fall). När du har slagit på strömmen, kontrollera att projektorns Indikator för STRÖM lyser med ett orangefärgat sken. Använd endast originaltillbehör (t.ex. nätsladd) med enheten för att undvika eventuella faror såsom elektriska stötar och brand. 2. Tryck på POWER på projektorn eller fjärrkontrollen för att sätta på projektorn. Ett startljud avges. Indikator för STRÖM blinkar grönt och fortsätter sedan att lysa konstant grönt när projektorn är på. Fläktarna startar och en startbild visas på skärmen under uppvärmningen. Projektorn svarar inte på ytterligare kommandon under uppvärmningen. Om det behövs, vrid på fokuseringsringen för att ställa in skärpan i bilden. För information om avstängning av ringtonen, se Signal för påslagning/avstängning på sid. 56. Om projektorn fortfarande är varm sedan du använde den sist går fläkten i ca 90 sekunder innan lampan tänds. 3. Om det är första gången du slår på projektorn visas installationsguiden för att guida dig igenom projektorns inställningar. Om du redan har gjort detta, hoppa över detta steg och gå vidare till steg 5. Använd pilknapparna ( / / / ) på projektorn eller fjärrkontrollen för att navigera genom menyalternativen. Använd OK för att bekräfta markerat menyalternativ. Nedanstående skärmdumpar i installationsguiden är endast för referens och kan skilja sig från den faktiska designen. i. Specificera Projektorplacering. För mer information om projektorplacering, se Välja en plats på sid. 16. Användning 27

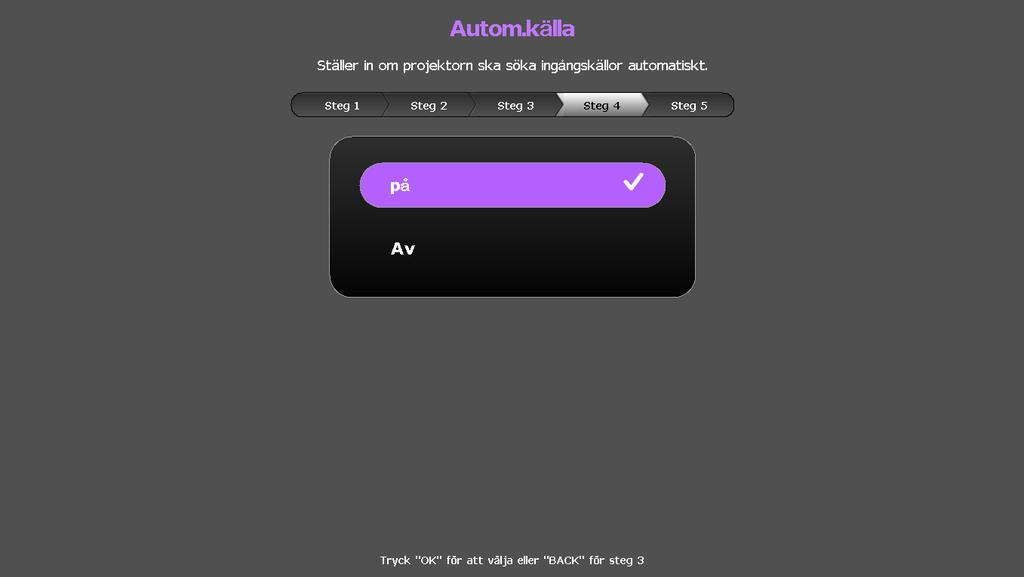

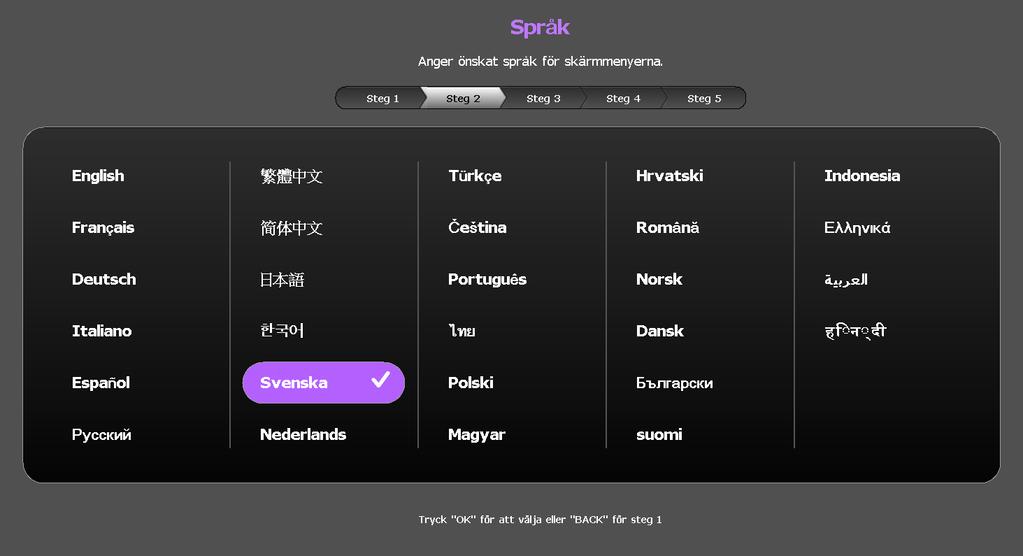

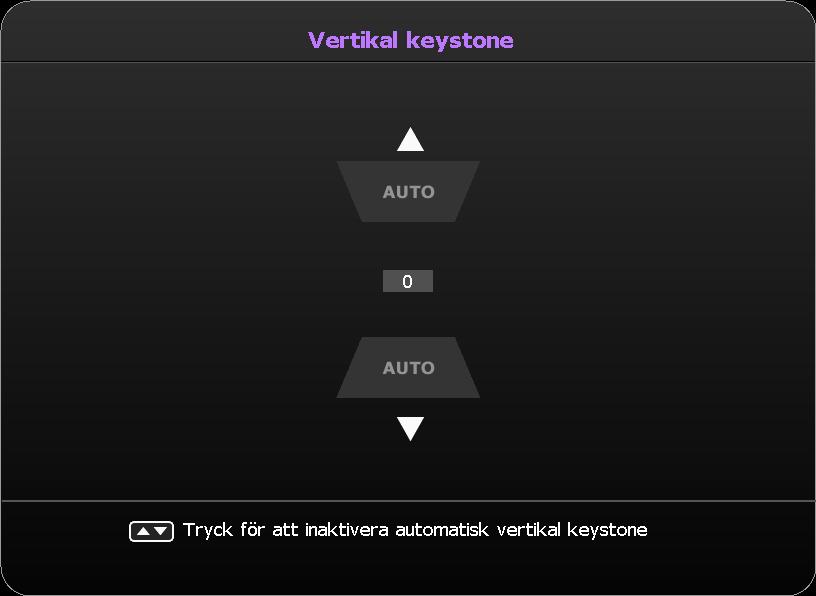

28 ii. Specificera Språk för skärmmenyn. iii. Specificera Keystone. Medan Auto vertikal keystone är På Tryck på / -knappen för att inaktivera Auto vertikal keystone Medan Auto vertikal keystone är Av Tryck på OK i 2 sekunder för att aktivera Auto vertikal keystone Tryck på BACK i 2 sekunder för att återställa vertikala keystone-värdet iv. Specificera Autom.källa. v. Specificera Menytyp. Du har nu slutfört den initiala inställningen. 4. Om du uppmanas ange ett lösenord använder du pilknapparna till att ange ett sexsiffrigt lösenord. Se Använda lösenordsfunktionen på sid. 39 för ytterligare detaljer. 5. Starta all ansluten utrustning. 28 Användning

29 6. Projektorn börjar söka efter ingångssignaler. Den ingångssignal som söks visas i längst upp till vänster på skärmen. Om projektorn inte känner av någon giltig signal visas meddelandet Ingen signal tills en ingångssignal hittas. Du kan också välja önskad ingångssignal genom att trycka på SOURCE på projektorn eller fjärrkontrollen. Se Byta ingångssignal på sid. 42 för ytterligare detaljer. Om frekvensen/upplösningen för ingångssignalen överstiger projektorns funktionsvidd visas meddelandet Utom räckhåll på en tom skärm. Byt till en insignal som är kompatibel med projektorns upplösning eller ange en insignal med en lägre inställning. Se Frekvenstabell på sid. 69 för ytterligare detaljer. Användning 29

30 Justera den projicerade bilden Justera projektionsvinkeln Projektorn är utrustad med tre justeringsfötter. Med hjälp av dessa kan du ändra bildhöjd och projektionsvinkel. Så här justerar du projektorn: 1. Skruva på främre justeringsfot. När bilden är placerad där du vill ha den. 2. Finjustera den horisontella vinkeln genom att skruva på den bakre justeringsfoten. För att dra in foten, skruva den främre och bakre justeringsfoten i motsatt riktning. Om projektorn inte står på en plan yta eller om skärmen inte står vinkelrätt mot projektorn blir den projicerade bilden trapetsformad. Information om hur du åtgärdar detta finns i Korrigera keystone på sid. 31. Titta inte in i objektivet när lampan är på. Det starka ljuset från lampan kan skada ögonen. Var försiktig när du trycker på justeringsknappen eftersom den sitter nära ventilationsgallret där det kommer ut varmluft. Automatisk justering av bilden I vissa fall behöver bildkvaliteten optimeras. Det gör du genom att trycka på AUTO på fjärrkontrollen. Inom tre sekunder ställer den inbyggda intelligenta autojusteringsfunktionen om frekvensvärdena och klockan så att du får bästa möjliga bildkvalitet. Aktuell information om källan visas längst upp till vänster på skärmen i tre sekunder. Skärmen är tom medan AUTO används. Den här funktionen är endast tillgänglig när datorsignal (analog RGB) valts. Finjustera bildstorlek och skärpa 1. Justera den projicerade bilden till rätt storlek med hjälp av zoomringen Sedan ställer du in skärpan genom att vrida på FOCUS-ringen. 30 Användning

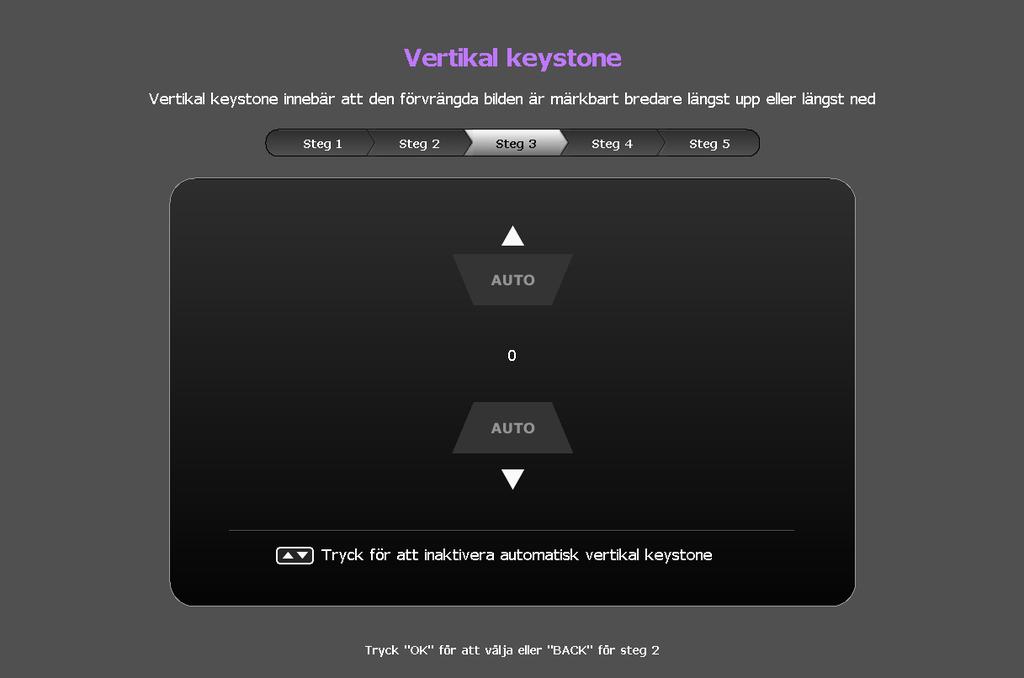

31 Korrigera keystone Keystone innebär att den projicerade bilden är märkbart bredare upptill eller nertill. Det inträffar när projektorn inte står vinkelrätt i förhållande till skärmen. Du kan korrigera detta på ETT av dessa sätt. Använd fjärrkontrollen Tryck på KEYSTONE för att visa Keystone-fönstret. Använda projektorn Tryck på / eller / för att visa Keystone-fönstret. Medan Auto vertikal keystone är På Tryck på / -knappen för att inaktivera Auto vertikal keystone Medan Auto vertikal keystone är Av Tryck på OK i 2 sekunder för att aktivera Auto vertikal keystone Tryck på BACK i 2 sekunder för att återställa vertikala keystone-värdet Tryck på /. Tryck på /. För att korrigera keystone-förvrängning i den övre delen av bilden, tryck på /. För att korrigera keystone-förvrängning i den nedre delen av bilden, tryck på /. När du är klar, tryck på BACK för att spara ändringarna och avsluta. Användning 31

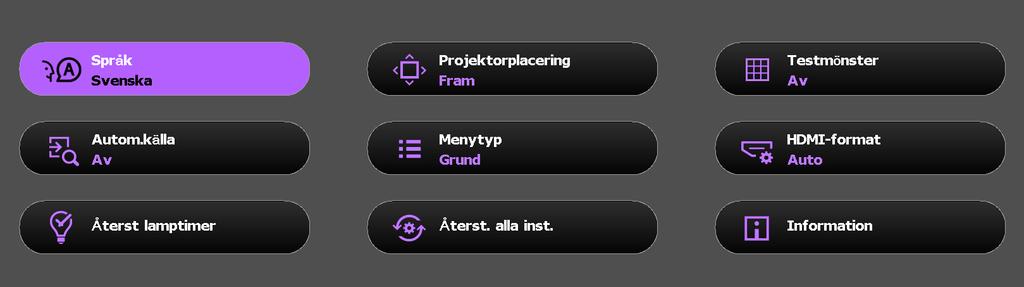

32 Menyfunktioner Använda skärmmenyerna För att utföra olika justeringar eller inställningar på projektorn och den projicerade bilden är projektorn utrustad med 2 olika typer av flerspråkiga skärmmenyer: Skärmmeny Grundinställningar: Visar primära menyfunktioner. (Se Använda skärmmenyn Grund på sid. 34) Skärmmeny Avanc.: Visar alla menyfunktioner. (Se Använda skärmmenyn Avanc. på sid. 38) För att öppna skärmmenyn, tryck på MENU på projektorn eller fjärrkontrollen. Första gången du använder projektorn (efter att den initiala inställningen har slutförts) visas en av följande Grundinställningar-skärmmenyer, beroende på om någon videosignal är ansluten eller inte. Ingångssignal ansluten Ingen ingångssignal ansluten 32 Menyfunktioner

33 Om du vill växla från Grundinställningar-skärmmenyn till Avanc.-skärmmenyn, följ instruktionerna nedan: Använd pilknapparna ( / / / ) på projektorn eller fjärrkontrollen för att navigera genom menyalternativen, och tryck på OK för att bekräfta markerat menyalternativ. När en videosignal är ansluten till projektorn i. Gå till menyn Inställningar > Menytyp. ii. Använd / för att välja Avanc. och tryck på OK. iii. Tryck en gång till på MENY för att öppna skärmmenyn Avanc.. När INGEN videosignal är ansluten till projektorn. i. Gå till menyn Menytyp. ii. Använd / för att välja Avanc. och tryck på OK. iii. Tryck på MENU igen för att öppna skärmmenyn Avanc.. Nästa gång du slår på projektorn måste du kanske öppna skärmmenyn Avanc. genom att trycka på MENU. Nedan visas en översikt av skärmmenyn Avanc.. När du vill växla från skärmmenyn Avanc. till skärmmenyn Grundinställningar, följ instruktionerna nedan: 1. Gå till menyn SYSTEMINSTÄLLNING: Enkel > Menyinställningar > Menytyp. 2. Använd / för att välja Grundinställningar. 3. Tryck på MENU igen för att öppna skärmmenyn Grundinställningar. Nästa gång du slår på projektorn måste du kanske öppna skärmmenyn Grundinställningar genom att trycka på MENU. Menyfunktioner 33

34 Använda skärmmenyn Grund Beroende på om någon videosignal är ansluten till projektorn eller inte så visar skärmmenyn Grund olika tillgängliga funktioner. Se följande länkar för mer information. Skärmmeny Grund - med anslutna ingångssignaler på sid. 34 Skärmmeny Grund - utan anslutna ingångssignaler på sid. 37 (begränsade menyer är tillgängliga) Skärmmeny Grund - med anslutna ingångssignaler Skärmmenyn Grundinställningar visar primära menyfunktioner. Tillgängliga menyalternativ kan variera beroende på anslutna videokällor eller specifika inställningar. Menyalternativ som inte är tillgängliga markeras grått. För att öppna skärmmenyn, tryck på MENU på projektorn eller fjärrkontrollen. Använd pilknapparna ( / / / ) på projektorn eller fjärrkontrollen för att navigera genom menyalternativen. Använd OK för att bekräfta markerat menyalternativ. För att växla från skärmmenyn Grundinställningar till Avanc., se Använda skärmmenyerna på sid. 32. Meny Bildläge Undermenyer och beskrivningar Väljer ett förinställt bildläge som passar din användningsmiljö och ingångssignalens bildtyp. Förinställda bildlägen beskrivs nedan: Ljus: Maximerar den projicerade bildens ljusstyrka. Den här inställningen passar omgivningar där extra hög ljusstyrka krävs, t.ex. när man använder projektorn i väl upplysta rum. Fotboll: Optimerat för att titta på en fotbollsmatch i dåliga ljusförhållanden eller mörkare miljöer. Fotboll (ljus): Optimerat för att titta på en fotbollsmatch i väl upplysta miljöer. Bildläget Fotboll och Fotboll (ljus) har ett motsvarande ljudläge, ändring av bildläge kommer också ändra ljudläge. Bio: Med välbalanserad färgmättnad och kontrast med en låg ljusstyrka, är detta läge mest lämpligt för att njuta av filmer i en helt mörklagd miljö (som i en biosalong). Spel: Lämpligt för att spela spel i ett ljust vardagsrum. Anv.: Återkallar anpassade inställningar. Öppna skärmmenyn Avanc. och se Hantera användarläge för information. Funktionen kan kommas åt via fjärrkontrollen. 34 Menyfunktioner

35 Meny Ljudläge Volym Tyst 3D-läge 3D-synk.omvänd Undermenyer och beskrivningar Väljer ett ljudeffektsläge som passar dina önskamål. Följande förinställda ljudlägen erbjuds: Standard, Bio, Musik, Spel, Sport, Fotboll och Användare. Ljudläget Fotboll är optimerat för visning av en fotbollsmatch. Ljudläget Bio är optimerat för att titta på filmer. För att välja ljudinställning för läget Anv., öppna skärmmenyn Avanc. och se Anv. EQ på sid. 48 för information. Om funktionen Tyst av är aktiverat stängs den av när Tystläget justeras. Justera volymnivån för projektorns interna högtalare eller volymen som matas ut från ljudutgången. Om funktionen Tyst av är aktiverat stängs den av när volymen justeras. Funktionen kan kommas åt via fjärrkontrollen. Välj På för att temporärt stänga av projektorns interna högtalare eller volymen som matas ut från ljudutgången. För att återställa ljudet, välj Av. Funktionen kan kommas åt via fjärrkontrollen. Denna projektor stöder uppspelning av tredimensionellt (3D) innehåll som överförs via 3D-kompatibla videoenheter och innehåll, t.ex. PlayStation-konsoler (med 3D-spelskivor), 3D Bluray-spelare (med 3D Bluray-skivor), 3D-TV (med 3D-kanal) osv. När du har anslutit 3Dvideoenheterna till projektorn, ta på dig BenQ 3D-glasögonen och kontrollera att strömmen är på för att visa 3D-innehåll. När du tittar på 3D-innehåll, Bilden kan verka felplacerad, detta är dock inget produktfel. Ta regelbundna pauser när du tittar på 3D-innehåll. Sluta att titta på 3D-innehåll om du känner dig trött eller obehag. Håll ett avstånd från skärmen på cirka tre gånger skärmens effektiva höjd när du tittar på 3D-innehåll. Barn och personer med en historik av överkänslighet mot ljus, hjärtproblem eller något annat nuvarande medicinskt tillstånd bör avstå från att titta på 3D-innehåll. Standardinställningen är Auto och projektorn väljer automatiskt ett lämpligt 3D-format vid detektering av 3D-innehåll. Om projektorn inte kan identifiera 3D-formatet, välj ett önskat 3D-läge manuellt. När denna funktion är aktiverad: Ljusstyrkan på den projicerade bilden minskar. Bildläget kan inte justeras. Funktionen kan kommas åt via fjärrkontrollen. När 3D-bilden är förvrängd kan du aktivera den här funktionen för att växla bilden för vänster öga och höger öga för bekvämare 3D-visning. Funktionen kan kommas åt via fjärrkontrollen. Menyfunktioner 35

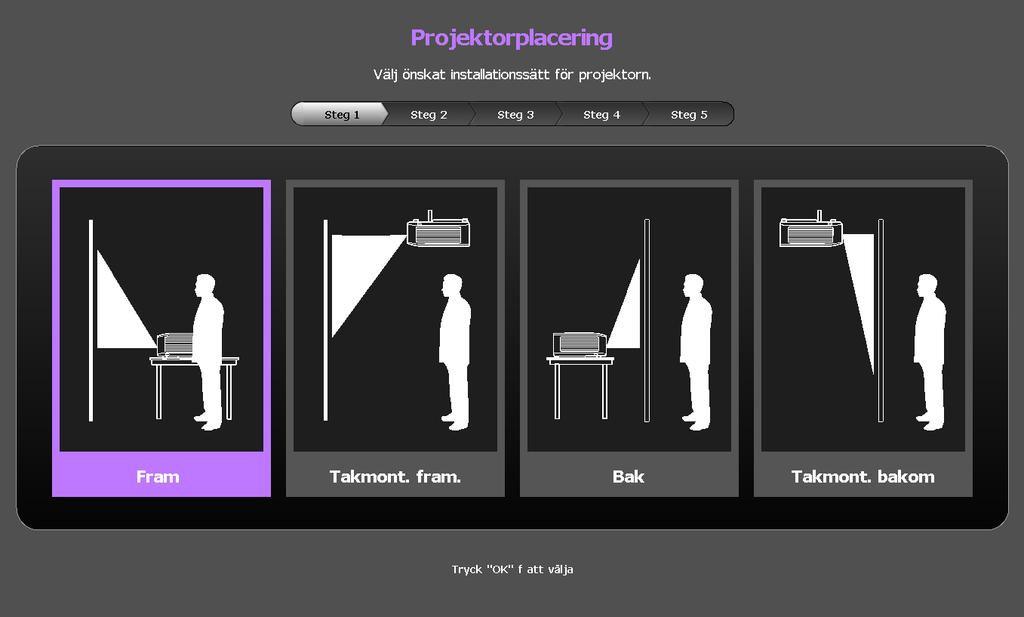

36 Meny Inställn Tryck på OK för att öppna dess undermeny. Se nedan för mer information. Språk Anger önskat språk för skärmmenyerna. Projektorplacering Testmönster Du kan installera projektorn i taket eller bakom en skärm, eller med en eller flera speglar. Se Välja en plats på sid. 16 för ytterligare detaljer. Aktivera denna funktion för att visa ruttestmönstret, vilket hjälper dig justera bildens storlek och fokus så att du kan kontrollera om den projicerade bilden är förvrängd eller inte. Ställer in om projektorn ska söka ingångskällor automatiskt. Välj På för att aktivera att projektorn skannar efter ingångskällor tills en signal hittas. Autom.källa Om funktionen är inställd på Av så väljer projektorn den ingångskälla som användes senast. Menytyp Växlar till skärmmenyn Avanc. HDMI-format Återställa lamptimer Återst. alla inst. Information Undermenyer och beskrivningar Väljer typ av ingångskälla för HDMI-signalen. Du kan även välja källtyp manuellt. De olika källtyperna har olika standarder för ljusstyrkan. HDMI-formatet är endast tillgänglig när en HDMI-signal har valts. Aktivera endast denna funktion när en ny lampa har monterats. När du väljer Återst visas meddelandet Återställningen har utförts för att låta dig veta att lamptiden har återställts till 0. Återst. alla inst. till fabriksinställningarna. Följande inställningar ändras inte: Keystone, Språk, Projektorplacering och Återst lamptimer. Visar följande information om din projektor. Källa: Visar aktuell signalkälla. Bildläge: Visar nuvarande bildläge. Upplösning: Visar ingångskällan naturliga upplösning. Färgsystem: Visar ingångens systemformat. Lampans användningstid: Visar hur många timmar lampan har använts. 3D-format: Visar nuvarande 3D-läge. 3D-formatet är endast tillgängligt när 3D-läget är aktiverat. Fast programversion: Visar projektorns fasta programversion. Viss information kan endast visas när vissa ingångskällor används. 36 Menyfunktioner

37 Skärmmeny Grund - utan anslutna ingångssignaler Eftersom det inte finns någon ingångssignal till projektorn, endast undermenyn för Inställn. i skärmmenyn Grund - med anslutna ingångskällor som tillgängliga. Menyalternativ som inte är tillgängliga markeras grått. För att öppna skärmmenyn, tryck på MENU på projektorn eller fjärrkontrollen. Använd pilknapparna ( / / / ) på projektorn eller fjärrkontrollen för att navigera genom menyalternativen. Använd OK för att bekräfta markerat menyalternativ. För att växla från skärmmenyn Grundinställningar till Avanc., se Använda skärmmenyerna på sid. 32. Meny Språk Projektorplacering Testmönster Autom.källa Menytyp HDMI-format Återställa lamptimer Återst. alla inst. Information Undermenyer och beskrivningar Anger önskat språk för skärmmenyerna. Du kan installera projektorn i taket eller bakom en skärm, eller med en eller flera speglar. Se Välja en plats på sid. 16 för ytterligare detaljer. Aktivera denna funktion för att visa ruttestmönstret, vilket hjälper dig justera bildens storlek och fokus så att du kan kontrollera om den projicerade bilden är förvrängd eller inte. Ställer in om projektorn ska söka ingångskällor automatiskt. Välj På för att aktivera att projektorn skannar efter ingångskällor tills en signal hittas. Om funktionen är inställd på Av så väljer projektorn den ingångskälla som användes senast. Växlar till skärmmenyn Avanc. Väljer typ av ingångskälla för HDMI-signalen. Du kan även välja källtyp manuellt. De olika källtyperna har olika standarder för ljusstyrkan. HDMI-formatet är endast tillgänglig när en HDMI-signal har valts. Aktivera endast denna funktion när en ny lampa har monterats. När du väljer Återst visas meddelandet Återställningen har utförts för att låta dig veta att lamptiden har återställts till 0. Återst. alla inst. till fabriksinställningarna. Följande inställningar ändras inte: Keystone, Språk, Projektorplacering och Återst lamptimer. Visar följande information om din projektor. Källa: Visar aktuell signalkälla. Bildläge: Visar nuvarande bildläge. Upplösning: Visar ingångskällan naturliga upplösning. Färgsystem: Visar ingångens systemformat. Lampans användningstid: Visar hur många timmar lampan har använts. 3D-format: Visar nuvarande 3D-läge. 3D-formatet är endast tillgängligt när 3D-läget är aktiverat. Fast programversion: Visar projektorns fasta programversion. Viss information kan endast visas när vissa ingångskällor används. Menyfunktioner 37

38 Använda skärmmenyn Avanc. Skärmmenyn Avanc. visar alla menyfunktioner. Huvudmenyns ikon Huvudmeny Välj Undermeny Aktuell ingångskälla Status Tryck på BACK för att gå tillbaka till föregående fönster eller avsluta. Ovanstående översikt för skärmmenyn Avanc. är endast för referens och kan skilja sig från den aktuella designen och den projektormodell som du använder. För att öppna skärmmenyn, tryck på MENY på projektorn eller fjärrkontrollen. Den består av följande huvudmenyer. Kontrollera länkarna efter menyalternativen nedan för mer information. 1. Menyn BILDINSTÄLLNINGAR (se Menyn BILDINSTÄLLNINGAR på sid. 43) 2. Menyn Ljudkonfig. (se Meny för Ljudkonfig. på sid. 48) 3. Menyn Visning (se Visningsmeny på sid. 49) 4. Menyn SYSTEMINSTÄLLNING: Enkel (se SYSTEMINSTÄLLNING: Enkelmeny på sid. 51) 5. Menyn SYSTEMINSTÄLLNING: Avancerade (se SYSTEMINSTÄLLNING: Avancerad meny på sid. 52) 6. Menyn Information (se Informationsmeny på sid. 54) Tillgängliga menyalternativ kan variera beroende på anslutna videokällor eller specifika inställningar. Menyalternativ som inte är tillgängliga markeras grått. Använd pilknapparna ( / / / ) på projektorn eller fjärrkontrollen för att navigera genom menyalternativen. Använd OK för att bekräfta markerat menyalternativ. För att växla från skärmmenyn Avanc. till Grundinställningar, se sidan Använda skärmmenyerna på sid Menyfunktioner

39 Säkra projektorn Med ett säkerhetslås med kabel Projektorn måste installeras på en säker plats för att förhindra stöld. Köp annars ett lås, t.ex. ett Kensington lås, för att säkerställa projektorn. Du hittar en öppning för ett Kensington lås på projektorns vänstra sida. Se Kensington anti-stöldlås på sid. 9 för ytterligare detaljer. Ett Kensington-kabellås är vanligtvis en kombination av nyckel och lås. Se låsets dokumentation för information om hur det ska användas. Använda lösenordsfunktionen Av säkerhetsskäl och för att förhindra olovlig användning finns det en möjlighet att ställa in ett lösenord för projektorn. Du kan ange lösenordet via OSD-menyn. Mer information om hur du använder skärmmenyerna finns i Använda skärmmenyn Avanc. på sid. 38. Det är förargligt om du aktiverar låsfunktionen vid strömtillförsel och sedan glömmer lösenordet. Skriv ut den här handboken (om nödvändigt) och skriv ned lösenordet i den. Förvara den sedan på säker plats för senare bruk. Ställa in ett lösenord Om du ställer in ett lösenord måste du ange det varje gång du startar projektorn. I annat fall går den inte att använda. 1. Öppna OSD-menyn och gå till SYSTEMINSTÄLLNING: Avancerade > Lösenord-menyn. Tryck på OK. Lösenord-sidan öppnas. 2. Markera Strömbrytarlås och välj På genom att trycka på /. 3. Som bilden till höger visar motsvarar de fyra pilknapparna ( / / / ) fyra siffror (1, 2, 3, 4). Använd piltangenterna för att ange ditt önskade sexsiffriga lösenord. 4. Bekräfta det nya lösenordet genom att ange det igen. När du har angett lösenordet visas Lösenordsidan igen. 5. Aktivera Strömbrytarlås-funktionen genom att trycka på / för att markera Strömbrytarlås. Tryck sedan på / för att välja På. De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller när du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 6. För att gå ur menyn trycker du på BACK. Menyfunktioner 39

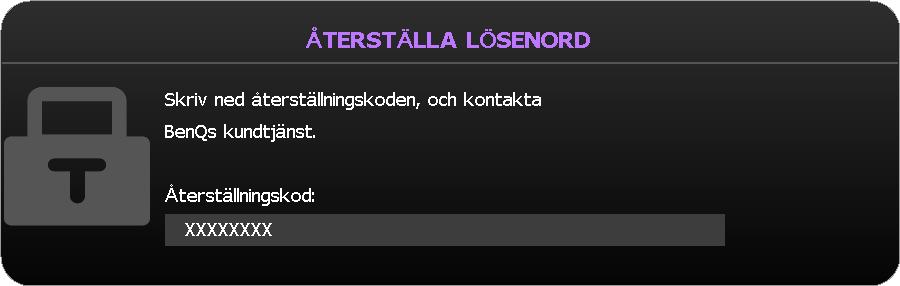

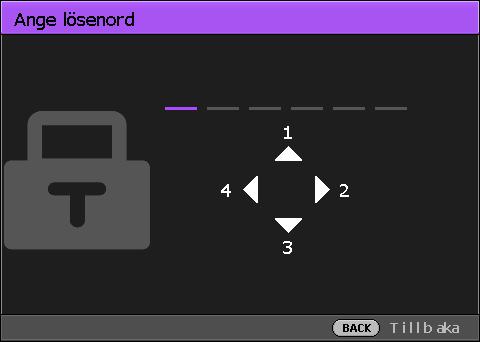

40 Om du glömmer bort lösenordet Om lösenordsfunktionen är aktiverad visas en uppmaning att ange det sexsiffriga lösenordet varje gång du startar projektorn. Om du anger fel lösenord visas ett felmeddelande (se bilden till höger) i 3 sekunder följt av meddelandet ANGE LÖSENORD. Du kan försöka igen genom att ange ett nytt sexsiffrigt lösenord. Om du inte skrev upp lösenordet i handboken och inte kan komma ihåg det kan det återställas. Se Procedur för återställning av lösenordet på sid. 40 för detaljer. Om du anger ett felaktigt lösenord fem gånger i följd stängs projektorn automatiskt av efter en liten stund. Procedur för återställning av lösenordet 1. Tryck in och håll kvar AUTO på fjärrkontrollen i 3 sekunder. Projektorn kommer att visa ett kodat nummer på skärmen. I skärmmenyn Avanc. I skärmmenyn Grundinställningar 2. Skriv ned numret och stäng av projektorn. 3. Be om hjälp att avkoda numret på ditt lokala BenQ-servicecenter. Du kan bli ombedd att visa upp inköpskvittot på projektorn som bevis på att det är du som är ägaren. 40 Menyfunktioner

41 Ändra lösenordet Du måste först och främst öppna skärmmenyn Avanc. (se Använda skärmmenyerna på sid. 32 för information). 1. Öppna OSD-menyn och gå till SYSTEMINSTÄLLNING: Avancerade > Lösenord > Ändra lösenord-menyn. 2. Tryck på OK. Meddelandet ANGE AKTUELLT LÖSENORD visas. 3. Ange det gamla lösenordet. Om lösenordet stämmer visas meddelandet ANGE NYTT LÖSENORD. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet ANGE AKTUELLT LÖSENORD och du kan försöka igen. Du kan trycka på BACK för att avbryta ändringen eller försöka med ett annat lösenord. 4. Ange ett nytt lösenord. De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller när du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 5. Bekräfta det nya lösenordet genom att ange det igen. 6. Du har nu angett ett nytt lösenord för projektorn. Kom ihåg att ange det nya lösenordet nästa gång du startar projektorn. 7. För att gå ur menyn trycker du på BACK. Inaktivera lösenordsfunktionen För att inaktivera lösenordsskyddet, gå tillbaka till SYSTEMINSTÄLLNING: Avancerade > Lösenord > Strömbrytarlås när du har öppna skärmmenyn. Välj Av genom att trycka på /. Meddelandet ANGE LÖSENORD visas. Ange det aktuella lösenordet. i. Om lösenordet stämmer återgår skärmmenyn till Lösenord-sidan med Av som visas i raden med Strömbrytarlås. Du behöver inte ange lösenordet nästa gång du sätter på projektorn. ii. Om lösenordet inte stämmer visas felmeddelandet i tre sekunder följt av meddelandet ANGE LÖSENORD och du kan försöka igen. Du kan trycka på BACK för att avbryta ändringen eller försöka med ett annat lösenord. Även om du inaktiverar lösenordsfunktionen bör du ha det gamla lösenordet tillgängligt om du skulle behöva aktivera funktionen igen genom att ange det gamla lösenordet. Menyfunktioner 41

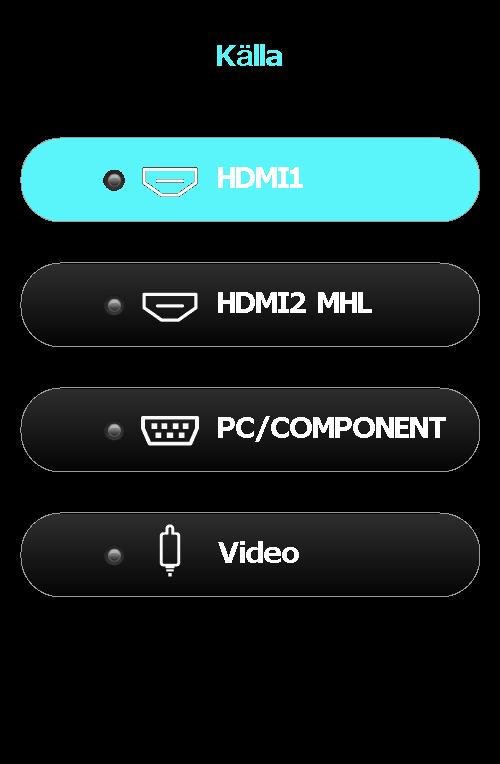

42 Byta ingångssignal Projektorn kan anslutas till flera enheter samtidigt. Den kan emellertid endast visa en helskärm åt gången. Om du vill att projektorn alltid ska söka efter signaler automatiskt: I skärmmenyn Avanc., gå till Systeminställning: Grundmenyn och aktivera Autom.källa. (se Autom.källa på sid. 36) I skärmmenyn Grund, om ingen signal är ansluten till projektorn, gå till Autom.källa och aktivera den. Om det finns anslutna signaler, gå till menyn Inställn och aktivera sedan Autom.källa. (se Autom.källa på sid. 36 och 37) Du kan även manuellt bläddra igenom tillgängliga ingångssignaler. 1. Tryck på SOURCE på projektorn eller tryck på ingångskällan direkt på fjärrkontrollen. Ett fält för val av källa visas. 2. Tryck på / tills önskad signal är markerad och tryck därefter på OK. När källan hittats visas information om den valda källan på skärmen i sekunder. Om det finns flera anslutna enheter kan du söka efter en till signal genom att upprepa stegen 1-2. Den projicerade bildens ljusstyrka ändras också när du byter ingångssignal. PC, dvs. datapresentationer (grafik) från en dator som använder mest stillbilder är generellt sett ljusare än Video som visar mest rörliga bilder (filmer). Projektorns ursprungliga visningsupplösning är bildförhållandet 16:9. Du bör välja och använda en ingångssignal som matar ut med den här upplösningen för att få bästa resultat vid bildvisning. Alla andra upplösningar skalförändras av projektorn beroende på vilket bildförhållande som ställts in, vilket kan orsaka bildförvrängning eller sämre bildskärpa. Se Bildförhållande på sid. 49 för ytterligare detaljer. Du kan även byta namn på källan: 1. Tryck på MENU och tryck sedan på / tills menyn SYSTEMINSTÄLLNING: Enkel markerats. 2. Tryck på för att markera Byt källnamn och tryck på OK. Byt källnamn-sidan visas. 3. Tryck på / / / tills önskat tecken är markerat och tryck på OK. 42 Menyfunktioner

43 Menyn BILDINSTÄLLNINGAR Undermeny Bildläge Funktioner och beskrivningar Väljer ett förinställt bildläge som passar din användningsmiljö och ingångssignalens bildtyp. Förinställda bildlägen beskrivs nedan: Ljus: Maximerar den projicerade bildens ljusstyrka. Den här inställningen passar omgivningar där extra hög ljusstyrka krävs, t.ex. när man använder projektorn i väl upplysta rum. Fotboll: Optimerat för att titta på en fotbollsmatch i dåliga ljusförhållanden eller mörkare miljöer. Fotboll (ljus): Optimerat för att titta på en fotbollsmatch i väl upplysta miljöer. Bildläget Fotboll och Fotboll (ljus) har ett motsvarande ljudläge, ändring av bildläge kommer också ändra ljudläge. Bio: Med välbalanserad färgmättnad och kontrast med en låg ljusstyrka, är detta läge mest lämpligt för att njuta av filmer i en helt mörklagd miljö (som i en biosalong). Spel: Lämpligt för att spela spel i ett ljust vardagsrum. Anv.: Återkallar anpassade inställningar. Öppna skärmmenyn Avanc. och se Hantera användarläge för information. Funktionen kan kommas åt via fjärrkontrollen. Funktionerna är endast tillgängliga när Bildläge är inställt på Anv. Hantera användarläge Läs in inst. fr. Låter dig justera ett förinställt bildläge manuellt och göra det till ett tillgängligt alternativ i bildlägets lista. 1. Gå till menyn BILDINSTÄLLNINGAR > Bildläge och välj Användare. 2. Tryck på för att välja Hantera användarläge. 3. I fönstret Hantera användarläge, välj Läs in inst. fr. och tryck på OK. 4. Tryck på för att välja ett bildläge som motsvarar dina behov. 5. När du är klar, tryck på OK och BACK för att återgå till menyn BILDINSTÄLLNINGAR. 6. Tryck på för att välja andra undermenyer som du vill utföra ändringar i och använd / för att justera värdena. Justeringarna definierar det valda användarläget. Byt användarlägenamn Välj för att ändra namn på anpassade bildlägen (Anv.). 1. Gå till menyn BILDINSTÄLLNINGAR > Bildläge och välj Användare. 2. Tryck på för att välja Hantera användarläge. 3. I fönstret Hantera användarläge, välj Byt användarlägenamn och tryck på OK. 4. I fönstret Byt användarlägenamn, använd / / / för att välja önskade tecken för det valde läget. 5. När du är klar, tryck på OK och BACK för att avsluta. Menyfunktioner 43

44 Undermeny Ljusstyrka Funktioner och beskrivningar Justerar bildens ljusstyrka. När denna kontroll justeras är bildens svarta områden precis lika svarta och du kan se detaljer i de mörka områdena. Desto högre värde, desto ljusare bild. Desto läge värde, desto mörkare bild. Kontrast Funktionen kan kommas åt via fjärrkontrollen. Justerar skillnaden mellan mörker och ljus i bilden. När du har justerat värdet för Ljusstyrka, justera Kontrast för att ställa in högsta vita nivån. Desto högre värde, desto större kontrast. Färg Färgton Skärpa Funktionen kan kommas åt via fjärrkontrollen. Justerar färgmättnadens nivå -- färgmängden för varje färg i en videobild. Lägre inställningar ger mindre mättade färger; om det lägsta värdet ställs in blir bilden svartvit. Om inställningen är för hög blir färgerna i bilden för intensiva och bilden ser orealistisk ut. Justerar röda och gröna färgtoner i bilden. Ju högre värde, desto rödare blir bilden. Ju lägre värde, desto grönare blir bilden. Justera för att göra bilden skarpare eller mjukare. Desto högre värde, desto skarpare blir bilden. Ju lägre värde, desto mjukare blir bilden. Färgtemperatur* Funktionen kan kommas åt via fjärrkontrollen. Tillgängliga inställningsalternativ för färgtemperatur* varierar beroende på ansluten ingångssignal. Normal: Bibehåller normala nyanser för vit. Kall: Ger en blåaktig bild. Inbyggd lampa: Med lampans ursprungliga färgtemperatur och högre ljusstyrka. Den här inställningen passar omgivningar där hög ljusstyrka krävs, t.ex. när du projicerar bilder i ett välupplyst rum. Varm: Ger en rödaktig bild. *Om färgtemperaturer: Det finns många olika toner som av olika anledningar benämns som vita. Färgtemperatur är en vanlig metod för visning av vita nyanser. Vitt med låg färgtemperatur blir rödaktigt. Vitt med hög färgtemperatur ser ut att ha mera blått i sig. Funktionen kan kommas åt via fjärrkontrollen. 44 Menyfunktioner

45 Undermeny Lampa på/av Funktioner och beskrivningar Välj projektorns lampeffekt från följande lägen. Normal: Ger full ljusstyrka från lampan. Ekonomiläge: Reducerar systemets ljudnivå och strömförbrukning med upp till 30 %. SmartEco: Reducerar systemets ljudnivå och lampans strömförbrukning med upp till 70 %. Om Ekonomiläge eller SmartEco väljs så minskas ljusstyrkan och den projicerade bilden blir mörkare. Se Ställa in Lampa på/av på sid. 60 för ytterligare detaljer. Svartnivå Ställer in bildens gråskala som 0 IRE eller 7,5 IRE. Videosignalens gråskala mäts i IRE-enheter. I vissa områden som använder NTSC TV-standard är gråskala mätt från 7,5 IRE (svart) till 100 IRE (vit), men i andra områden där PAL eller japanska NTSC-standarder används mäts gråskala från 0 IRE (svart) till 100 IRE (vit). Vi föreslår att du kontrollerar källan för att se om den är med 0 IRE eller 7,5 IRE och välj därefter. Val av gamma Gamma avser förhållandet mellan ingångskällan och bildens ljusstyrka. 1.6/1.8/2.0/BenQ:Välj dessa värden efter eget önskemål. 2,1/2,2: Ökar den genomsnittliga ljusstyrkan för bilden. Lämpligast för en upplyst miljö, mötesrum eller vardagsrum. 2,3/2,4: Lämpligast för filmvisning i en mörk miljö. 2.6/2.8: Lämpligast för visning av filmer som mestadels består av mörka scener. Hög ljusstyrka Låg kontrast Låg ljusstyrka Hög kontrast Avancerat... Brilliant Color Denna funktion använder sig av en ny färgbehandlingsalgoritm och förbättringar i systemnivå för att möjliggöra högre ljusstyrka samtidigt som färgerna blir verkligare och mer vibrerande. Det möjliggör en mer än 50 % ljusstyrkeökning i mellantonsbilder, som är vanliga i video- och naturscener, så att projektorn återger realistiska bilder med äkta färger. Om du föredrar bilder med den kvaliteten väljer du På. Om du inte behöver det väljer du Av. Finjustering av färgtemperatur Låter dig justera förinställda lägen för färgtemperaten manuellt. 1. Tryck på OK för att visa fönstret för Finjustering av färgtemperatur. 2. Tryck på / för att markera den post som du vill ändra och justera värdena genom att trycka på /. Röd gain/grön gain/blå gain: Justerar konstrastnivåerna för röd, grön och blå. Röd-förskjutning/Grön-förskjutning/Blå-förskjutning: Justerar ljusstyrkans nivå för röd, grön och blå. 3. När du är klar, tryck på OK och BACK för att avsluta. Funktionen kan kommas åt via fjärrkontrollen. Menyfunktioner 45

46 Undermeny Avancerat... Brusreducering Funktioner och beskrivningar Färghantering I de flesta installationssituationer är inte färghantering nödvändig, t.ex. i klassrum, sammanträdesrum eller sällskapsrum där ljuset förblir tänt, eller där det kommer in dagsljus genom fönstren. Färghantering bör endast användas vid permanenta installationer med styrda ljusnivåer, t.ex. i styrelserum, föreläsningssalar eller hemmabioanläggningar. Färghanteringen låter dig finjustera färgkontrollen för en tydligare färgåtergivning. Riktig färghantering kan endast uppnås vid kontrollerade och upprepbara visningsförhållanden. Du måste använda en kulörmätare och ange ett antal passande källbilder för att mäta färgåtergivningen. Dessa verktyg medföljer inte projektorn, men återförsäljaren av projektorn eller en kvalificerad installatör bör kunna hjälpa dig. Färghantering har sex uppsättningar (RGBCMY) färger som ska justeras. När du väljer färg kan du dess intervall och mättnad justeras oberoende enligt dina önskemål. 1. Tryck på OK och sidan Färghantering visas. 2. Markera Primär färg och tryck på / för att välja en färg bland Röd, Grön, Blå, Cyan, Magenta och Gul. Röd Gul Grön 3. Tryck på för att markera Nyans och tryck på / för att välja dess område. En ökning av omfånget inkluderar färger som består av Magenta Cyan fler proportioner av dess två angränsande färger. Se bilden till höger för information om Blå hur färgerna förhåller sig till varandra. Om du exempelvis väljer röd och ställer in dess intervall på 0 väljs endast ren röd färg i den projicerade bilden. Om du ökar omfånget inkluderas röd färg som ligger nära gult och rött som ligger nära magenta. 4. Tryck på för att markera Mättnad och justera dess värden efter önskemål genom att trycka på /. Varje justering som görs återspeglas omedelbart i bilden. Om du exempelvis väljer Röd och ställer in dess värde till 0 påverkas endast mättnaden ren röd färg. 5. Tryck på för att markera Gain och justera dess värden efter önskemål genom att trycka på /. Kontrastnivån för vald primärfärg påverkas. Varje justering som görs återspeglas omedelbart i bilden. 6. Upprepa steg 2 till 5 för andra färgjusteringar. 7. Kontrollera att du gjort alla önskade justeringar. 8. Tryck på OK och BACK för att avsluta och spara inställningarna. Reducerar elektriskt bildbrus orsakat av olika mediaspelare. Desto högre värde, desto mindre brus. 46 Menyfunktioner

47 Undermeny Filmläge Återst. aktuellt bildläge Funktioner och beskrivningar Förbättrar bildkvaliteten vid projicering av kompositbild från en DVD- eller Blurayskiva. Ställ in Av för att inaktivera funktionen. Alla justeringar du har gjort för det valda Bildläget (inklusive förinställda lägen, Anv.) återställs till fabriksinställda värden. 1. Tryck på OK. Ett bekräftelsemeddelande visas. 2. Använd / för att välja Återst och tryck på OK. Bildläget återställs till fabriksinställningarna. 3. Upprepa steg 1 och 2 om du vill återställa andra bildlägen. Menyfunktioner 47

48 Meny för Ljudkonfig. Undermeny Ljudläge Tyst Volym Signal för påslagning/ avstängning Återst. ljudinställn Funktioner och beskrivningar Effektläge Väljer ett ljudeffektsläge som passar dina önskamål. Följande förinställda ljudlägen erbjuds: Standard, Bio, Musik, Spel, Sport, Fotboll och Användare. Ljudläget Fotboll är optimerat för visning av en fotbollsmatch. Ljudläget Bio är optimerat för att titta på filmer. När du väljer läget Användarer kan du utföra manuella justeringar med funktionen Anv. EQ. Om funktionen Tyst av är aktiverat stängs den av när Tystläget justeras. Anv. EQ Väljer önskat frekvensband (100 Hz, 300 Hz, 1k Hz, 3k Hz och 10k Hz) för att justera nivåerna efter eget önskemål. Inställningarna som utförs här definierar läget Användare. Välj På för att temporärt stänga av projektorns interna högtalare eller volymen som matas ut från ljudutgången. För att återställa ljudet, välj Av. Funktionen kan kommas åt via fjärrkontrollen. Justera volymnivån för projektorns interna högtalare eller volymen som matas ut från ljudutgången. Om funktionen Tyst av är aktiverat stängs den av när den justeras. Funktionen kan kommas åt via fjärrkontrollen. Ställ in signal för projektorn På eller Av. Signal för påslagning/avstängning kan endast justeras här. Att stänga av ljudet eller justera ljudnivån påverkar inte Signalen för påslagning/ avstängning. Alla justeringar som du har utfört i menyn för Ljudkonfig. återställs till fabriksinställningarna. 48 Menyfunktioner

49 Visningsmeny Undermeny Funktioner och beskrivningar Projektorns ursprungliga visningsupplösning är bildförhållandet 16:9. Däremot kan du använda denna funktion för att visa projicerad bild med annat bildförhållande. På följande illustrationer är de svarta delarna inaktiva områden och de vita delarna aktiva. Auto 15:9-bild 4:3 Skalar en bild så att den passar projektorns naturliga upplösning i sin horisontella eller vertikala bredd. Detta alternativ använder mest av skärmen och behåller bildförhållandet hos en bild. Skalar bilden så att den visas mitt på duken med bildförhållandet 4:3. Bildförhållande 4:3 bild 16:9 Skalar bilden så att den visas mitt på duken med bildförhållandet 16:9. Bildposition Justering av överskanning 16:9 bild Vidvinkel 4:3 bild Brevlåda 16:9 bild Letterbox bildformat Sträcker ut en bild i horisontell riktning för att passa skärmens bredd. Den ändrar inte på bildens höjd. Skalar en bild så att den passar med projektorns naturliga upplösning i sin horisontella bredd och ändrar storlek på bildens höjd till 3/4 av den projicerade bredden. Detta gör en bild större än skärmens höjd. Den övre och nedre kanten på en visad bild är beskuren. Detta passar innehåll som producerats i formatet Brevlåda (med svarta fält på övre och nedre delen). Visar fönstret för Bildposition. Du kan använda pilknapparna på projektorn eller fjärrkontrollen för att justera positionen för den projicerade bilden. Värdena som visas i fönstrets nedre del ändras varje gång du trycker in en knapp. Denna funktion är endast tillgänglig när en PC-signal har valts. Döljer dålig bildkvalitet i de fyra kanterna. Ju högre värde, desto större del av bilden döljs medan skärmen förblir fylld och geometriskt korrekt. Inställningen 0 innebär att 100 % av bilden visas. Menyfunktioner 49

50 Undermeny Tuning dator och komponent Funktioner och beskrivningar H- Storlek Justerar bildens horisontella bredd. Denna funktion är endast tillgänglig när en PC-signal (analog RGB) har valts. Fas Justerar klockfrekvensen för att minska bildförvrängningen. Denna funktion är endast tillgänglig när en PC-signal (analog RGB) har valts. Auto (Endast för RGBHD PC Timing) Justerar fas och frekvens automatiskt. Denna funktion är endast tillgänglig när en PC-signal har valts. Denna projektor stöder uppspelning av tredimensionellt (3D) innehåll som överförs via 3D-kompatibla videoenheter och innehåll, t.ex. PlayStation-konsoler (med 3D-spelskivor), 3D Bluray-spelare (med 3D Bluray-skivor), 3D-TV (med 3Dkanal) osv. När du har anslutit 3D-videoenheterna till projektorn, ta på dig BenQ 3D-glasögonen och kontrollera att strömmen är på för att visa 3D-innehåll. När du tittar på 3D-innehåll, 3D Bilden kan verka felplacerad, detta är dock inget produktfel. Ta regelbundna pauser när du tittar på 3D-innehåll. Sluta att titta på 3D-innehåll om du känner dig trött eller obehag. Håll ett avstånd från skärmen på cirka tre gånger skärmens effektiva höjd när du tittar på 3D-innehåll. Barn och personer med en historik av överkänslighet mot ljus, hjärtproblem eller något annat nuvarande medicinskt tillstånd bör avstå från att titta på 3D-innehåll. Följande funktioner hjälper dig att förbättra din 3D-visning. 3D-läge Standardinställningen är Auto och projektorn väljer automatiskt ett lämpligt 3Dformat vid detektering av 3D-innehåll. Om projektorn inte kan identifiera 3Dformatet, välj ett önskat 3D-läge manuellt. När denna funktion är aktiverad: Ljusstyrkan på den projicerade bilden minskar. Bildläget kan inte justeras. 3D-synk.omvänd När 3D-bilden är förvrängd kan du aktivera den här funktionen för att växla bilden för vänster öga och höger öga för bekvämare 3D-visning. Funktionen kan kommas åt via fjärrkontrollen. 50 Menyfunktioner

51 SYSTEMINSTÄLLNING: Enkelmeny Undermeny Språk Bakgrundsfärg Välkomstskärm Projektorplacering Autoavstängning Direct Power på Menyinställningar Byt källnamn Autom.källa Funktioner och beskrivningar Anger önskat språk för skärmmenyerna. Ställ in bakgrundsfärg när det inte är någon signal i projektorn. Låter dig välja vilken startbild som ska visas när projektorn startats upp. Du kan välja BenQs startskärm, Blå skärm eller Svart skärm. Du kan installera projektorn i taket eller bakom en skärm, eller med en eller flera speglar. Se Välja en plats på sid. 16 för ytterligare detaljer. Förhindrar onödig projicering när ingen signal har detekterats under en längre tid. Se Inställning Auto. avstängning på sid. 60 för ytterligare detaljer. När funktionen är inställd på På slås projektorn automatiskt på när strömmen matas via strömkabeln. När funktionen är inställd på Av måste du slå på projektorn genom att trycka på på projektorn eller fjärrkontrollen. Menytyp Växlar till skärmmenyn Grund. Menyplacering Ställer in skärmmenyns position på projektionsskärmen. Tid för menyvisning Används för att ställa in hur länge OSD-menyn ska vara aktiv när du har tryckt på en knapp. Tomt påminnelsemeddelande Ställ in om ett påminnelsemeddelandet ska visas av projektorn när bilden är dold. Ändra namn på nuvarande ingångskälla efter eget önskemål. I fönstret Byt källnamn, använd / / / för att ställa in önskade tecken för den anslutna källan. När du är klar, tryck på OK för att spara ändringarna. Ställer in om projektorn ska söka ingångskällor automatiskt. Välj På för att aktivera att projektorn skannar efter ingångskällor tills en signal hittas. Om funktionen är inställd på Av så väljer projektorn den ingångskälla som användes senast. Menyfunktioner 51

52 SYSTEMINSTÄLLNING: Avancerad meny Undermeny Lampinställningar HDMI-inställningar Dataöverföringshasti ghet Testmönster Textning Snabbkylning Funktioner och beskrivningar Återställa lamptimer Aktivera endast denna funktion när en ny lampa har monterats. När du väljer Återst visas meddelandet Återställningen har utförts för att låta dig veta att lamptiden har återställts till 0. Lamptimer Visa Lampans användningstid för Normalläge, Eco-läge, SmartEco-läge och Motsvarande lamptimmar. HDMI-format Väljer typ av ingångskälla för HDMI-signalen. Du kan även välja källtyp manuellt. De olika källtyperna har olika standarder för ljusstyrkan. HDMI-formatet är endast tillgänglig när en HDMI-signal har valts. CEC Aktiverar eller inaktiverar CEC-funktionen. När du ansluter en HDMI CECkompatibel enhet till projektorn med en HDMI-kabel, slås projektorn automatiskt på när den HDMI CEC-kompatibla enheten slås på, och om projektorn stängs av automatiskt så slås även den HDMI CEC-kompatibla enheten av. Väljer en baudhastighet som är identisk med din dator så att du kan ansluta projektorn med en passande RS-232-kabel och uppdatera eller hämta projektorns fasta program. Den här funktionen är avsedd för behörig servicepersonal. Aktivera denna funktion för att visa ruttestmönstret, vilket hjälper dig justera bildens storlek och fokus så att du kan kontrollera om den projicerade bilden är förvrängd eller inte. Aktivera textning Aktivera funktionen genom att välja På när den valda insignalen har textning*. *Om textning En skärm för dialogen, berättandet och ljudeffekterna i TV-program och videofilmer som har slutna bildtexter (vanligen markerat som CC i TV-tablåer). Textningsversion Väljer ett läge för sluten bildtext. Du kan se bildtexter genom att välja T1, T2, T3 eller T4 (T1 visar bildtexter på det primära språk som talas där du bor). Välj På för att minska projektorns avkylningstid från normala 90 sekunder till cirka 3 sekunder. 52 Menyfunktioner

53 Undermeny Höghöjdsläge Lösenord Knapplås LED-indikator. Återst. alla inst. Funktioner och beskrivningar Det är ett läge för användning i områden på hög höjd eller hög temperatur. Aktivera funktionen när din miljö är mellan m m över havet och med en rumstemperatur mellan 0 C 30 C. Använd inte läget Höghöjdsläge om du befinner dig på en höjd mellan 0 m och m och temperaturen är mellan 0 C och 30 C. Projektorn kommer att bli överkyld om du använder läget i sådana förhållanden. Hantering i Höghöjdsläge kan orsaka högre brusnivåer eftersom ökad fläkthastighet krävs för att förbättra systemavkylningen och prestandan. Om du använder den här projektorn under andra extrema förhållanden (förutom ovanstående) kan den automatiska avstängningen aktiveras, vilket skyddar projektorn mot överhettning. I så fall löser du problemet genom att växla till höghöjdsläget. Detta innebär emellertid inte att projektorn kan fungera under alla tänkbara svåra och extrema förhållanden. Av säkerhetsskäl och för att förhindra olovlig användning kan du ställa in ett lösenord på projektorn. Se Använda lösenordsfunktionen på sid. 39 för ytterligare detaljer. Ändra lösenord Du måste ange det aktuella lösenordet innan du kan ändra till ett nytt. Strömbrytarlås Begränsa projektorns användning till de som kan det korrekta lösenordet. Med kontrolltangenterna på projektorn låsta kan du förebygga att projektorns inställningar ändras oavsiktligt (av t.ex. barn). När du väljer På för att aktivera denna funktion fungerar inga kontrollknappar på projektorn, förutom STRÖM. Håll ned på projektorn i 3 sekunder för att låsa upp knapparna. När du väljer På fungerar alla LED-indikatorer på projektorn som normalt. Se Indikatorer på sid. 65 för mer information. När du väljer Av stängs LED-indikatorerna av när du har stängt av projektorn och välkomstskärmen visas. Om projektorn däremot inte fungerar korrekt kan LEDindikatorerna lysa eller blinka för att påminna dig om att problem kan inträffa. Se även Indikatorer på sid. 65 för mer information. Återst. alla inst. till fabriksinställningarna. Skärmmenyns typ återgår till Grundmenyn. Följande inställningar ändras inte: Keystone, Språk, Projektorplacering, Återst lamptimer, Höghöjdsläge, Lösenord, Knapplås och ISF. Menyfunktioner 53

54 Informationsmeny Undermeny Källa Bildläge Upplösning Färgsystem Lampans användningstid 3D-format Fast programversion Funktioner och beskrivningar Visa aktuell signalkälla. Visar nuvarande bildläge i menyn BILDINSTÄLLNINGAR. Visa ingångskällans naturliga upplösning. Visa ingångens systemformat. Här visas hur många timmar lampan har använts. Visar nuvarande 3D-läge. Endast tillgängligt när 3D-läge är aktiverat. Visa projektorns fasta programversion. Viss information kan endast visas när vissa ingångskällor används. 54 Menyfunktioner

55 Stänga av projektorn 1. För att stänga av projektorn, tryck på på fjärrkontrollen för att stänga av projektorn direkt. Eller så kan du trycka på POWER på projektorn, därefter visas ett varningsmeddelande. Tryck på POWER igen. 2. När nedkylningen är klar lyser Indikator för STRÖM med fast sken och fläktarna stannar. 3. Dra ut nätsladden ur vägguttaget om projektorn inte ska användas under en längre tidsperiod. Det går inte att utföra några kommandon på projektorn medan den svalnar. Detta är till för att skydda lampan. Du kan även förkorta avkylningstiden genom att aktivera funktionen Snabbkylning. Se Snabbkylning på sid. 52 för ytterligare detaljer. Om projektorn inte stängs av på rätt sätt och du försöker starta om den så kommer fläktarna att gå i några minuter för att skydda lampan. Tryck på POWER igen när fläktarna har stängts. Projektorn startas och Indikator för STRÖM börjar lysa med orangefärgat sken. Lampans brinntid varierar beroende på miljö och användning. Menyfunktioner 55

56 Struktur för Avanc. skärmmeny Observera att OSD-menyn varierar beroende på vilken signaltyp som är vald. Huvudmeny Delmeny BILDINSTÄLL NINGAR Ljudkonfig. Bildläge Hantera användarläge Ljusstyrka Kontrast Färg Färgton Skärpa Färgtemperatur Lampa på/av Avancerat... Återst. aktuellt bildläge Ljudläge Tyst Volym Signal för påslagning/ avstängning Återst. ljudinställn Läs in inst. fr. Byt användarlägenam n Svartnivå Val av gamma Brilliant Color Finjustering av färgtemperatur Färghantering Brusreducering Filmläge Effektläge Anv. EQ Alternativ Ljus/Fotboll/Fotboll (Ljus)/Bio/ Spel/Anv. 3D aktiverat: 3D Normal/Kall/Inbyggd lampa/varm Normal/Ekonomiläge/SmartEco 1,6/1,8/2,0/2,1/2,2/2,3/2,4/2,6/2,8/ BenQ På/Av Röd gain/grön gain/blå gain/rödförskjutning/grön-förskjutning/blåförskjutning Primär färg (Röd/Grön/Blå/Cyan/Magenta/ Gul)/Nyans/Gain/Mättnad På/Av Återst/Avbryt Standard/Bio/Musik/Spel/Sport/ Fotboll/Anv. 100 Hz/300 Hz/1k Hz/3k Hz/ 10k Hz Återst/Avbryt 56 Menyfunktioner

57 Huvudmeny Delmeny Visning Bildförhållande Bildposition Justering av överskanning Tuning dator och komponent 3D 3D-läge 3D-synk.omvänd Alternativ Auto/4:3/16:9/Vidvinkel/Brevlåda H-Storlek/Fas/Auto (Endast för RGBHD PC Timing) Auto (om signal har inforframe)/ 3D av/bildruteväxling/ Bildsammanslag./ Överst-Nederst/Sida vid sida Språk SYSTEMINS- TÄLLNING: Enkel Bakgrundsfärg Välkomstskärm Projektorplacering Autoavstängning Direct Power på Menyinställningar Byt källnamn Autom.källa Menytyp Menyplacering Tid för menyvisning Tomt påminnelsemeddelande På/Av Svart/Blå/Lila BenQ/Svart/Blå Fram/Takmont fram./bak/takmont bak Avaktivera/5 min/10 min/15 min/ 20 min/25 min/30 min På/Av I mitten/överst till vänster/ Överst till höger/nederst till höger/nederst till vänster Alltid på/5 sek/10 sek/15 sek/ 20 sek/25 sek/30 sek Popup-tangentbord Menyfunktioner 57

58 Huvudmeny Delmeny SYSTEMINS- TÄLLNING: Avancerade Information Lampinställningar HDMI-inställningar Dataöverföringshas tighet Testmönster Textning Snabbkylning Höghöjdsläge Lösenord Knapplås LED-indikator. Återst. alla inst. Källa Bildläge Upplösning Färgsystem Lampans användningstid 3D-format Fast programversion HDMI-format CEC Återställ lamptimer/lamptimer Auto/PC-signal/Videosignal PC-signal: 0 ~255 level nivå Videosignal: 16 ~ 235-nivå På/Av 9600/14400/19200/38400/57600/ På/Av Aktivera textning På/Av Textningsversion T1/T2/T3/T4 Ändra lösenord Strömbrytarlås Alternativ På/Av På/Av På/Av På/Av På/Av 58 Menyfunktioner

59 Underhåll Projektorunderhåll Projektorn behöver inte mycket underhåll. Det enda du behöver göra regelbundet är att rengöra linsen. Ta aldrig bort några delar från projektorn, förutom lampan. Kontakta återförsäljaren om andra delar behöver bytas ut. Rengöra objektivlinsen Rengör objektivets lins när du upptäcker smuts eller damm på dess yta. Innan du rengör någon del på projektorn, stäng av den på ett korrekt sätt (se Stänga av projektorn på sid. 55), dra ut strömkabeln och låt den svalna helt och hållet. Använd komprimerad luft på burk för att ta bort damm. Om den är smutsig, använd linsrengöringspapper eller fukta en mjuk trasa med linsrengöring och torka försiktigt linsytan. Använd aldrig grova rengöringskuddar, alkaliska/sura rengöringsmedel, skurpulver eller lättflyktiga vätskor, t.ex. alkohol, bensen, tinner eller insektsmedel. Användning av sådana material eller långvarig kontakt med gummi eller vinylmaterial kan resultera i att projektorns yta och höljets material förstörs. Vidrör aldrig linsen med fingret och gnid den inte heller med grova material. Till och med pappershanddukar kan skada linsens beläggning. Använd endast en lämplig linsborste, trasa och rengöringsmedel. Försök inte att rengöra linsen när projektorn är påslagen eller om den fortfarande är varm från tidigare användning. Rengöra projektorhöljet Innan du rengör höljet, stäng av projektorn på det korrekta sätt som beskrivs i Stänga av projektorn på sid. 55 och dra ut strömkabeln och låt den svalna helt och hållet. Ta bort smuts eller damm genom att torka höljet med torr dammfri trasa. Ta bort envisa fläckar eller smuts genom att fukta en mjuk trasa med vatten och ett rengöringsmedel med neutralt ph-värde. Torka sedan av höljet. Använd aldrig vax, alkohol, bensen, tinner eller andra kemiska rengöringsmedel. De kan skada höljet. Förvara projektorn Vid förvaring av projektorn under en längre tidsperiod. Se till att temperatur och luftfuktighet i förvaringsutrymmet ligger inom rekommenderade värden för projektorn. Se Specifikationer på sid. 67 eller rådfråga återförsäljaren om värdena. Dra in justerfötterna. Ta ut batteriet ur fjärrkontrollen. Lägg tillbaka projektorn i sin ursprungliga eller motsvarande förpackning. Transportera projektorn Det är rekommenderat att du transporterar projektorn i dess ursprungliga eller motsvarande förpackning. Underhåll 59

60 Lampinformation Förstå lamptimmar När projektorn är i drift beräknas varaktigheten (antalet timmar) som lampan används automatiskt av den inbyggda timern. Lampans användningstid: Den aktuella användningstiden för varje lampläge. Motsvarande lamptimmar = Antal lamptimmar = 2* (timmar i normalt läge) + 1,4* (timmar i ekonomiläget) + 1* (timmar i SmartEco-läge) Hämta information om antalet lamptimmar: 1. Tryck på MENU och använd sedan pilknapparna ( / / / ) för att gå till Information eller Inställn > Information. 2. Lampans användningstid-information visas. 3. Tryck på BACK för att avsluta. Förlänga lampans livslängd Projektionslampan är en förbrukningsartikel. Du kan göra följande inställningar via skärmmenyn Avanc. för att lampan ska hålla så länge som möjligt. För att öppna skärmmenyn Avanc., se Använda skärmmenyerna på sid. 32 för mer information. Ställa in Lampa på/av Att ställa in projektorn i läget Ekonomiläge eller SmartEco förlänger även lampans livslängd. Lampläge Normal Ekonomiläge SmartEco Beskrivning 100 % av lampans ljusstyrka Sparar 30 % av lampans energiförbrukning Sparar upp till 70 % av lampans energiförbrukning beroende på innehållets ljusstyrka I läget Ekonomiläge minskas systembrus och strömförbrukning med 30%. Om SmartEco-läget används så reduceras systemets ljudnivå och strömförbrukning med upp till 70%. Om du väljer läget Ekonomiläge eller SmartEco blir ljusstyrkan mindre och den projicerade bilden mörkare. 1. Gå till BILDINSTÄLLNINGAR > Lampa på/av. 2. Tryck på OK för att visa Lampa på/av-fönstret 3. Tryck på / för att gå till önskat läge och tryck på OK. 4. När du är klar, tryck på BACK för att spara ändringarna och avsluta. Inställning Auto. avstängning Denna funktion tillåter att projektorn stängs av automatiskt om den inte känner av någon ingångskälla under en viss tidsperiod. 1. Gå till SYSTEMINSTÄLLNING: Enkel > Autoavstängning. 2. Tryck på / för att välja en tidsperiod. Om de förinställda tidslängderna inte passar din presentation, välj Avaktivera för att hindra projektorn från att stängas av automatiskt efter en viss tidsperiod. 3. När du är klar, tryck på BACK för att spara ändringarna och avsluta. 60 Underhåll

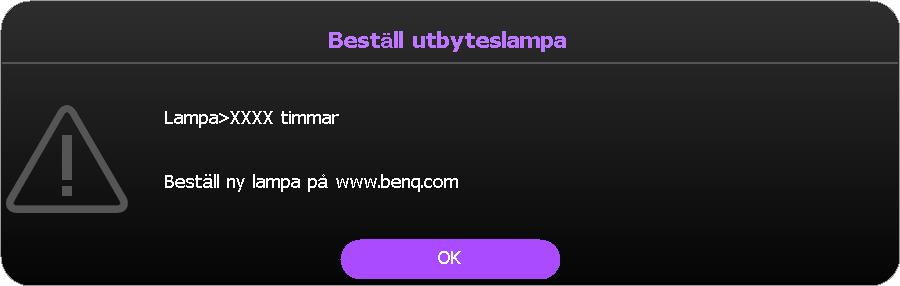

61 Tid för byte av lampan När lampindikatorn lyser rött eller ett meddelande visar att det är dags att byta ut lampan, ska du sätta i en ny lampa eller kontakta din återförsäljare. Gamla lampor kan orsaka felfunktion i projektorn, och i vissa fall kan lampan explodera. Gå till för en reservlampa. Om lampan blir för varm lyser lamp- och temperaturindikatorerna. Se Indikatorer på sid. 65 för ytterligare detaljer. Följande varningslampa är en påminnelse att du bör byta ut lampan. Varningsmeddelanden nedan ges endast i referenssyfte. Följ instruktionerna på bildskärmen för att förbereda och byta ut lampan. Status Installera en ny lampa för optimal prestanda. Om projektorn vanligtvis används med Ekonomiläge valt (se Förstå lamptimmar på sid. 60), kan du fortsätta att använda projektorn tills nästa lampvarning visas. Tryck på OK för att stänga meddelandet. Vi rekommenderar starkt att du byter ut lampan i det här läget. Lampan är en förbrukningsartikel. Lampans ljusstyrka minskar ju längre den används. Det är normalt för en lampa. Du kan byta ut lampan när du lägger märke till att ljusstyrkan har försämrats påtagligt. Tryck på OK för att stänga meddelandet. Lampan MÅSTE bytas ut innan projektorn fungerar normalt. Tryck på OK för att stänga meddelandet. Meddelande XXXX i ovanstående meddelande är siffror som varierar beroende på modell. Underhåll 61
