Digital projektor MX766/MW767/MX822ST. Användarhandbok

Transkript

1 Digital projektor MX766/MW767/MX822ST Användarhandbok

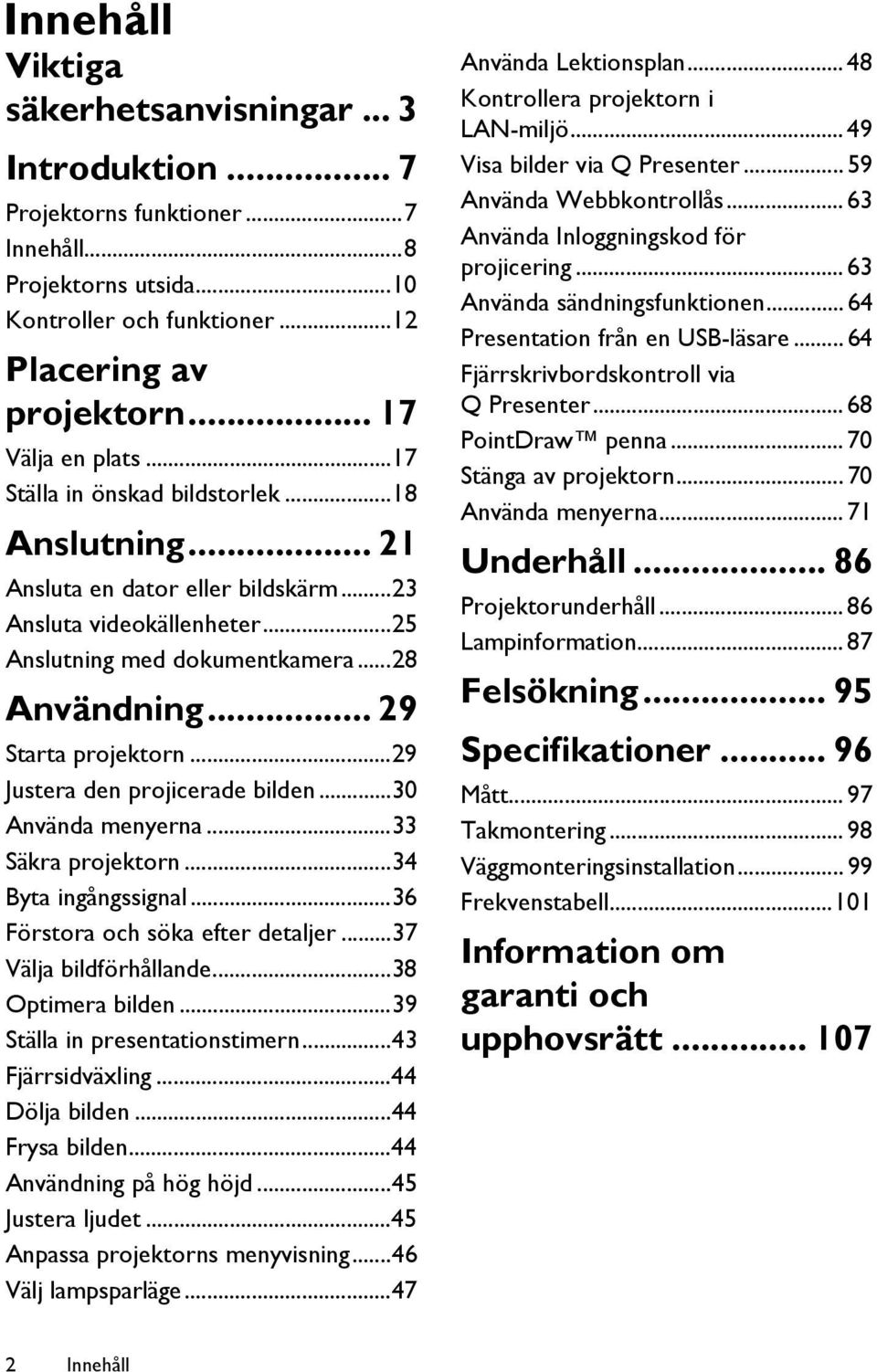

2 Innehåll Viktiga säkerhetsanvisningar... 3 Introduktion... 7 Projektorns funktioner...7 Innehåll...8 Projektorns utsida...10 Kontroller och funktioner...12 Placering av projektorn Välja en plats...17 Ställa in önskad bildstorlek...18 Anslutning Ansluta en dator eller bildskärm...23 Ansluta videokällenheter...25 Anslutning med dokumentkamera...28 Användning Starta projektorn...29 Justera den projicerade bilden...30 Använda menyerna...33 Säkra projektorn...34 Byta ingångssignal...36 Förstora och söka efter detaljer...37 Välja bildförhållande...38 Optimera bilden...39 Ställa in presentationstimern...43 Fjärrsidväxling...44 Dölja bilden...44 Frysa bilden...44 Användning på hög höjd...45 Justera ljudet...45 Anpassa projektorns menyvisning...46 Välj lampsparläge...47 Använda Lektionsplan Kontrollera projektorn i LAN-miljö Visa bilder via Q Presenter Använda Webbkontrollås Använda Inloggningskod för projicering Använda sändningsfunktionen Presentation från en USB-läsare Fjärrskrivbordskontroll via Q Presenter PointDraw penna Stänga av projektorn Använda menyerna Underhåll Projektorunderhåll Lampinformation Felsökning Specifikationer Mått Takmontering Väggmonteringsinstallation Frekvenstabell Information om garanti och upphovsrätt Innehåll

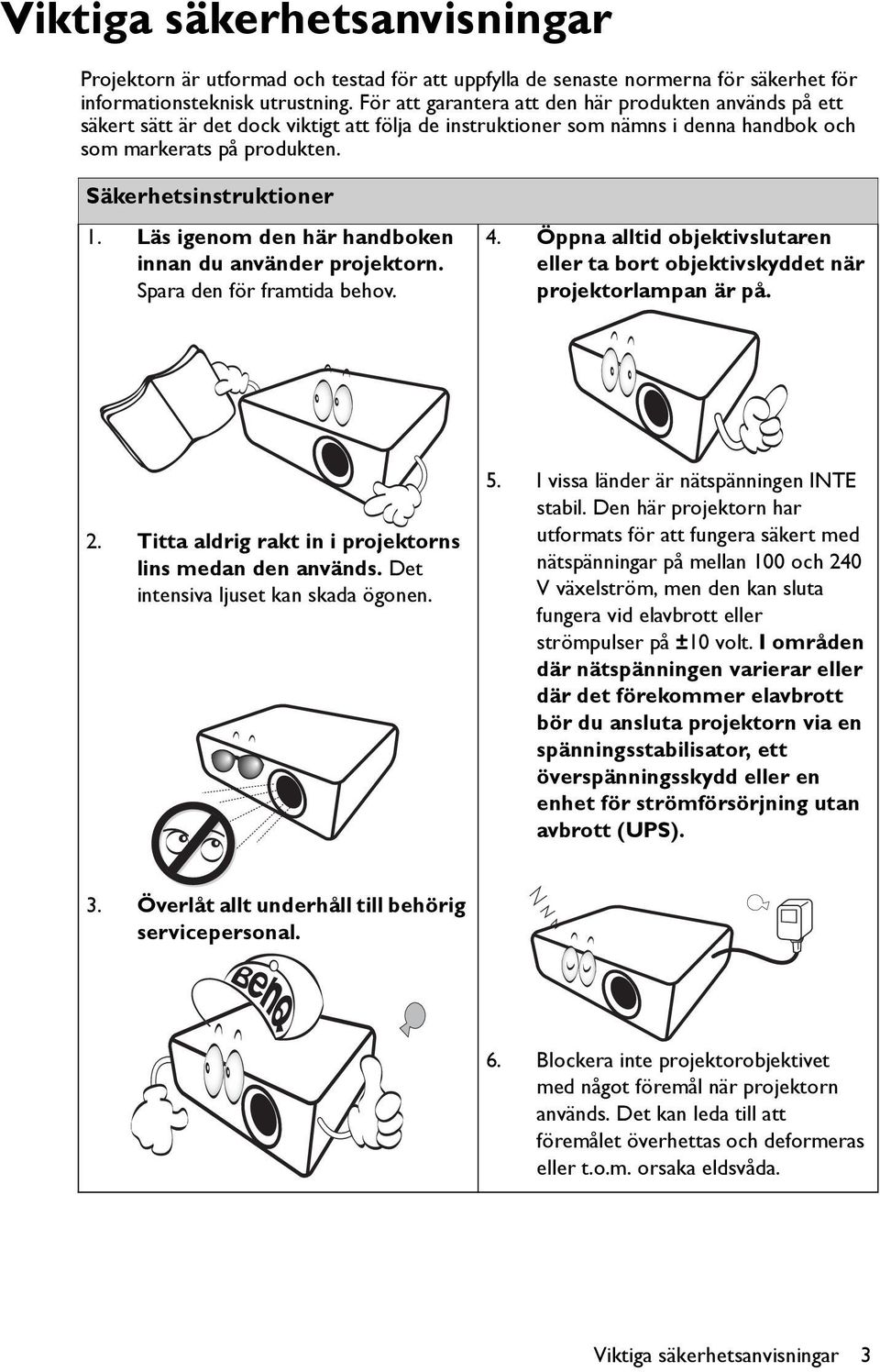

3 Viktiga säkerhetsanvisningar Projektorn är utformad och testad för att uppfylla de senaste normerna för säkerhet för informationsteknisk utrustning. För att garantera att den här produkten används på ett säkert sätt är det dock viktigt att följa de instruktioner som nämns i denna handbok och som markerats på produkten. Säkerhetsinstruktioner 1. Läs igenom den här handboken innan du använder projektorn. Spara den för framtida behov. 4. Öppna alltid objektivslutaren eller ta bort objektivskyddet när projektorlampan är på. 2. Titta aldrig rakt in i projektorns lins medan den används. Det intensiva ljuset kan skada ögonen. 5. I vissa länder är nätspänningen INTE stabil. Den här projektorn har utformats för att fungera säkert med nätspänningar på mellan 100 och 240 V växelström, men den kan sluta fungera vid elavbrott eller strömpulser på ±10 volt. I områden där nätspänningen varierar eller där det förekommer elavbrott bör du ansluta projektorn via en spänningsstabilisator, ett överspänningsskydd eller en enhet för strömförsörjning utan avbrott (UPS). 3. Överlåt allt underhåll till behörig servicepersonal. 6. Blockera inte projektorobjektivet med något föremål när projektorn används. Det kan leda till att föremålet överhettas och deformeras eller t.o.m. orsaka eldsvåda. Viktiga säkerhetsanvisningar 3

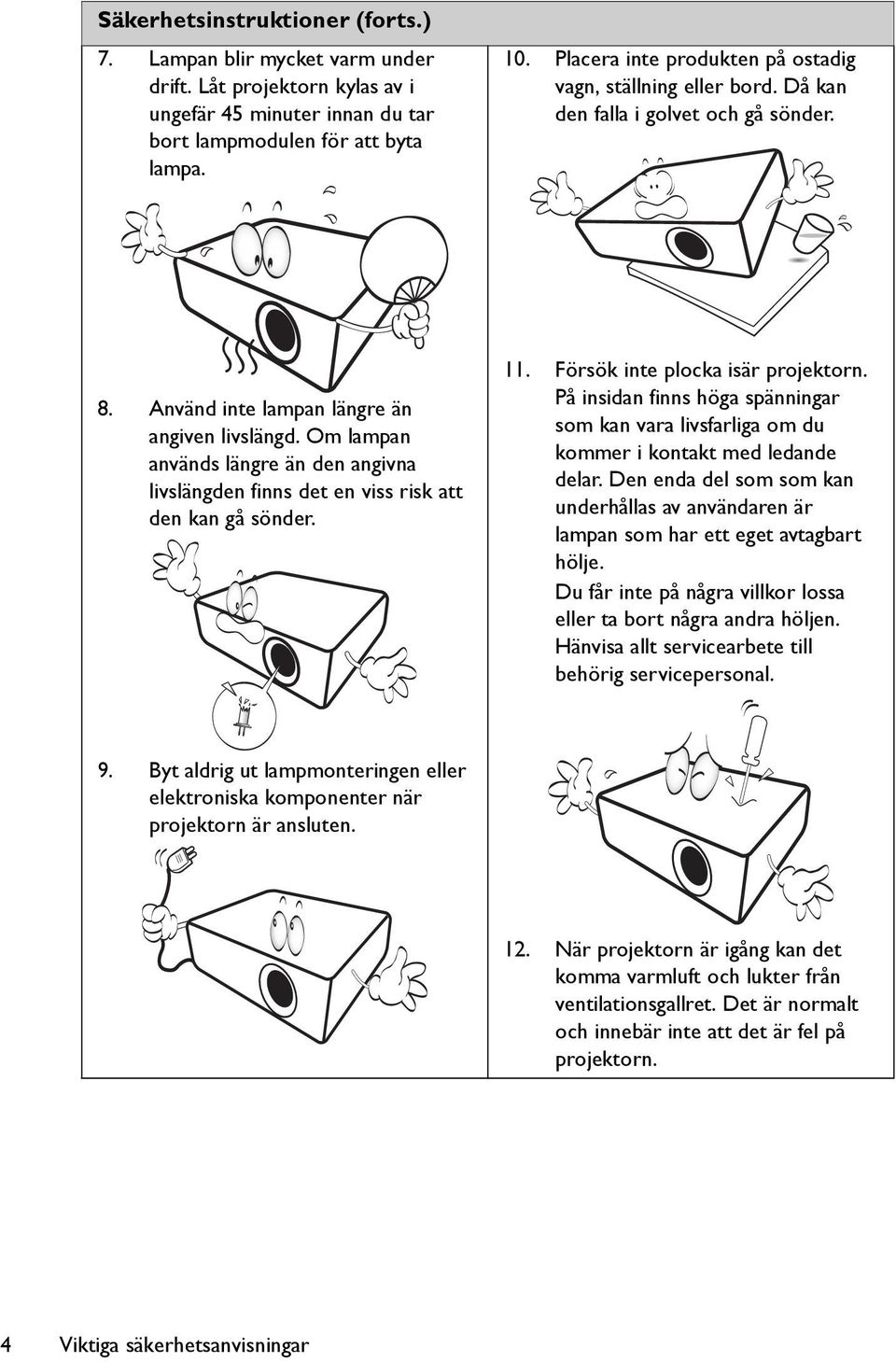

4 Säkerhetsinstruktioner (forts.) 7. Lampan blir mycket varm under drift. Låt projektorn kylas av i ungefär 45 minuter innan du tar bort lampmodulen för att byta lampa. 10. Placera inte produkten på ostadig vagn, ställning eller bord. Då kan den falla i golvet och gå sönder. 8. Använd inte lampan längre än angiven livslängd. Om lampan används längre än den angivna livslängden finns det en viss risk att den kan gå sönder. 11. Försök inte plocka isär projektorn. På insidan finns höga spänningar som kan vara livsfarliga om du kommer i kontakt med ledande delar. Den enda del som som kan underhållas av användaren är lampan som har ett eget avtagbart hölje. Du får inte på några villkor lossa eller ta bort några andra höljen. Hänvisa allt servicearbete till behörig servicepersonal. 9. Byt aldrig ut lampmonteringen eller elektroniska komponenter när projektorn är ansluten. 12. När projektorn är igång kan det komma varmluft och lukter från ventilationsgallret. Det är normalt och innebär inte att det är fel på projektorn. 4 Viktiga säkerhetsanvisningar

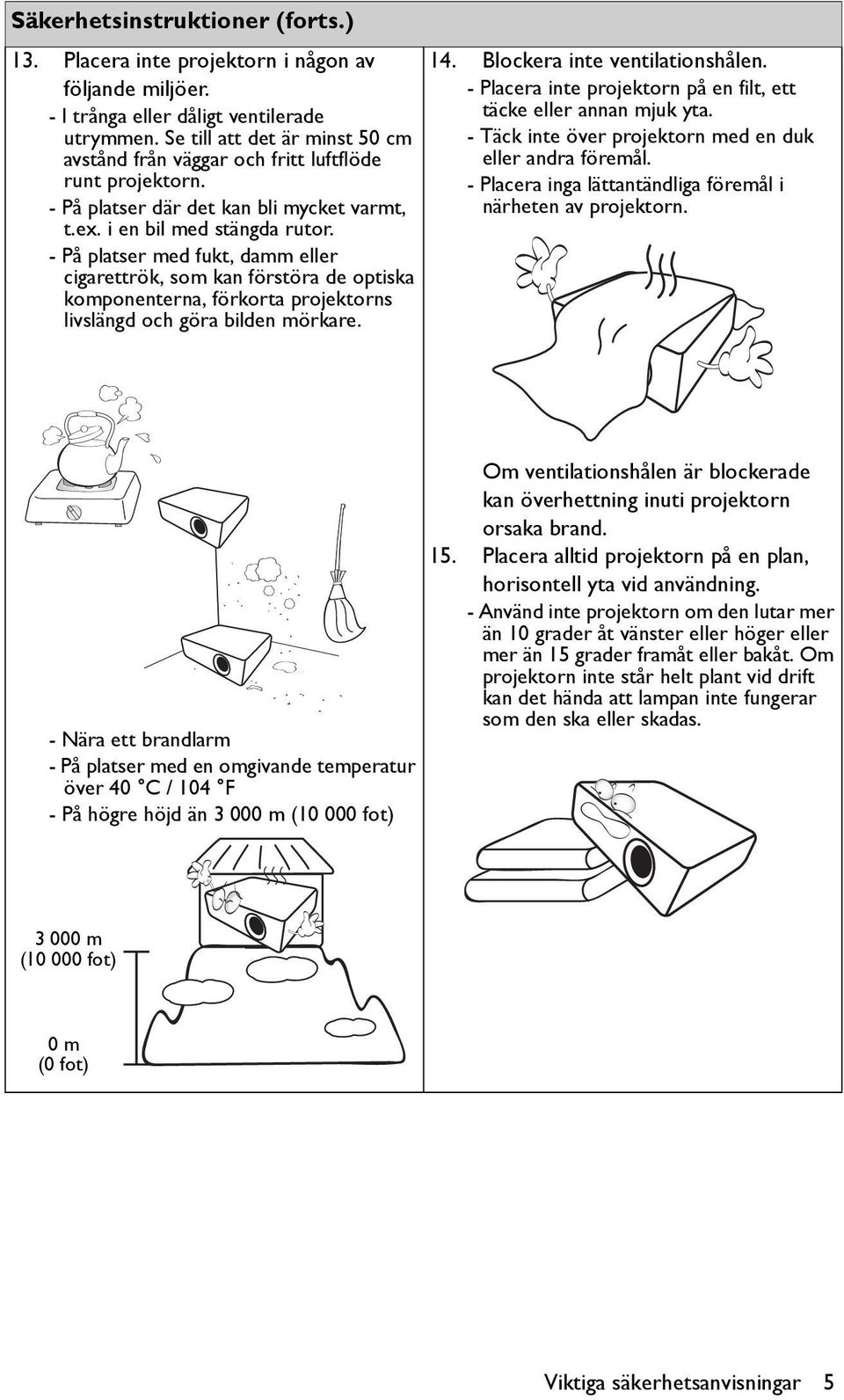

5 Säkerhetsinstruktioner (forts.) 13. Placera inte projektorn i någon av följande miljöer. - I trånga eller dåligt ventilerade utrymmen. Se till att det är minst 50 cm avstånd från väggar och fritt luftflöde runt projektorn. - På platser där det kan bli mycket varmt, t.ex. i en bil med stängda rutor. - På platser med fukt, damm eller cigarettrök, som kan förstöra de optiska komponenterna, förkorta projektorns livslängd och göra bilden mörkare. 14. Blockera inte ventilationshålen. - Placera inte projektorn på en filt, ett täcke eller annan mjuk yta. - Täck inte över projektorn med en duk eller andra föremål. - Placera inga lättantändliga föremål i närheten av projektorn. - Nära ett brandlarm - På platser med en omgivande temperatur över 40 C / 104 F - På högre höjd än m ( fot) Om ventilationshålen är blockerade kan överhettning inuti projektorn orsaka brand. 15. Placera alltid projektorn på en plan, horisontell yta vid användning. - Använd inte projektorn om den lutar mer än 10 grader åt vänster eller höger eller mer än 15 grader framåt eller bakåt. Om projektorn inte står helt plant vid drift kan det hända att lampan inte fungerar som den ska eller skadas m ( fot) 0 m (0 fot) Viktiga säkerhetsanvisningar 5

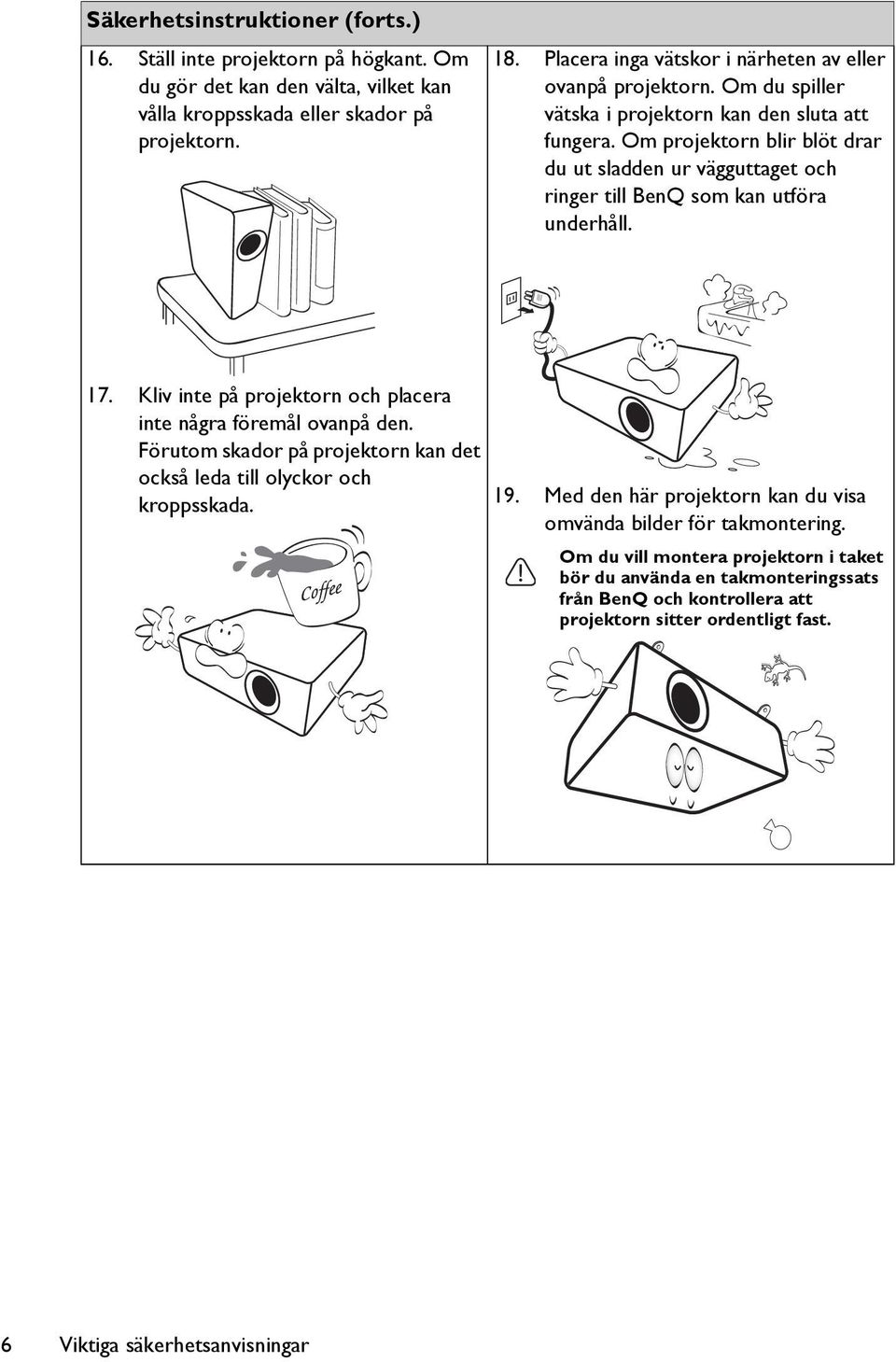

6 Säkerhetsinstruktioner (forts.) 16. Ställ inte projektorn på högkant. Om du gör det kan den välta, vilket kan vålla kroppsskada eller skador på projektorn. 18. Placera inga vätskor i närheten av eller ovanpå projektorn. Om du spiller vätska i projektorn kan den sluta att fungera. Om projektorn blir blöt drar du ut sladden ur vägguttaget och ringer till BenQ som kan utföra underhåll. 17. Kliv inte på projektorn och placera inte några föremål ovanpå den. Förutom skador på projektorn kan det också leda till olyckor och kroppsskada. 19. Med den här projektorn kan du visa omvända bilder för takmontering. Om du vill montera projektorn i taket bör du använda en takmonteringssats från BenQ och kontrollera att projektorn sitter ordentligt fast. 6 Viktiga säkerhetsanvisningar

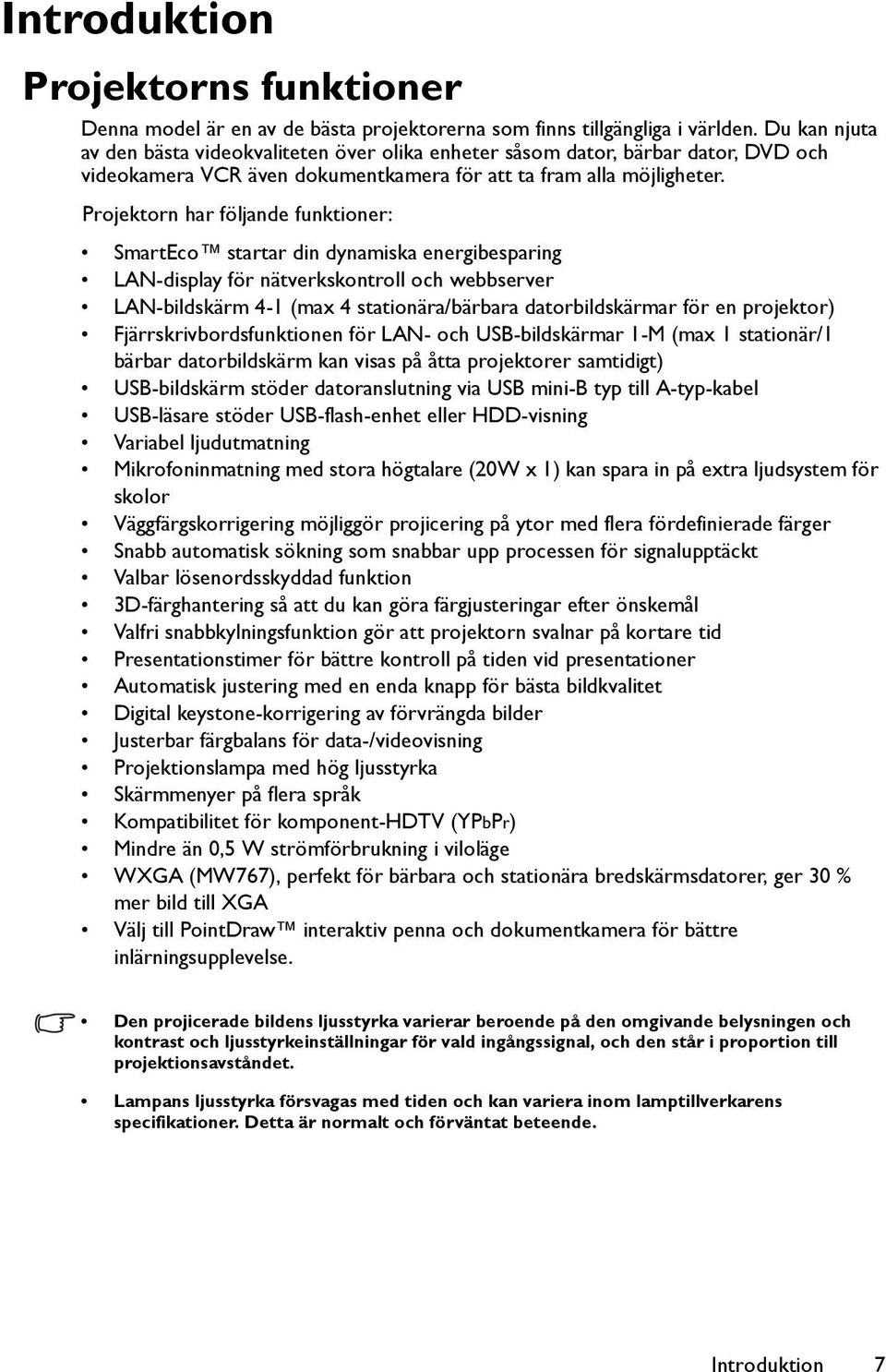

7 Introduktion Projektorns funktioner Denna model är en av de bästa projektorerna som finns tillgängliga i världen. Du kan njuta av den bästa videokvaliteten över olika enheter såsom dator, bärbar dator, DVD och videokamera VCR även dokumentkamera för att ta fram alla möjligheter. Projektorn har följande funktioner: SmartEco startar din dynamiska energibesparing LAN-display för nätverkskontroll och webbserver LAN-bildskärm 4-1 (max 4 stationära/bärbara datorbildskärmar för en projektor) Fjärrskrivbordsfunktionen för LAN- och USB-bildskärmar 1-M (max 1 stationär/1 bärbar datorbildskärm kan visas på åtta projektorer samtidigt) USB-bildskärm stöder datoranslutning via USB mini-b typ till A-typ-kabel USB-läsare stöder USB-flash-enhet eller HDD-visning Variabel ljudutmatning Mikrofoninmatning med stora högtalare (20W x 1) kan spara in på extra ljudsystem för skolor Väggfärgskorrigering möjliggör projicering på ytor med flera fördefinierade färger Snabb automatisk sökning som snabbar upp processen för signalupptäckt Valbar lösenordsskyddad funktion 3D-färghantering så att du kan göra färgjusteringar efter önskemål Valfri snabbkylningsfunktion gör att projektorn svalnar på kortare tid Presentationstimer för bättre kontroll på tiden vid presentationer Automatisk justering med en enda knapp för bästa bildkvalitet Digital keystone-korrigering av förvrängda bilder Justerbar färgbalans för data-/videovisning Projektionslampa med hög ljusstyrka Skärmmenyer på flera språk Kompatibilitet för komponent-hdtv (YPbPr) Mindre än 0,5 W strömförbrukning i viloläge WXGA (MW767), perfekt för bärbara och stationära bredskärmsdatorer, ger 30 % mer bild till XGA Välj till PointDraw interaktiv penna och dokumentkamera för bättre inlärningsupplevelse. Den projicerade bildens ljusstyrka varierar beroende på den omgivande belysningen och kontrast och ljusstyrkeinställningar för vald ingångssignal, och den står i proportion till projektionsavståndet. Lampans ljusstyrka försvagas med tiden och kan variera inom lamptillverkarens specifikationer. Detta är normalt och förväntat beteende. Introduktion 7

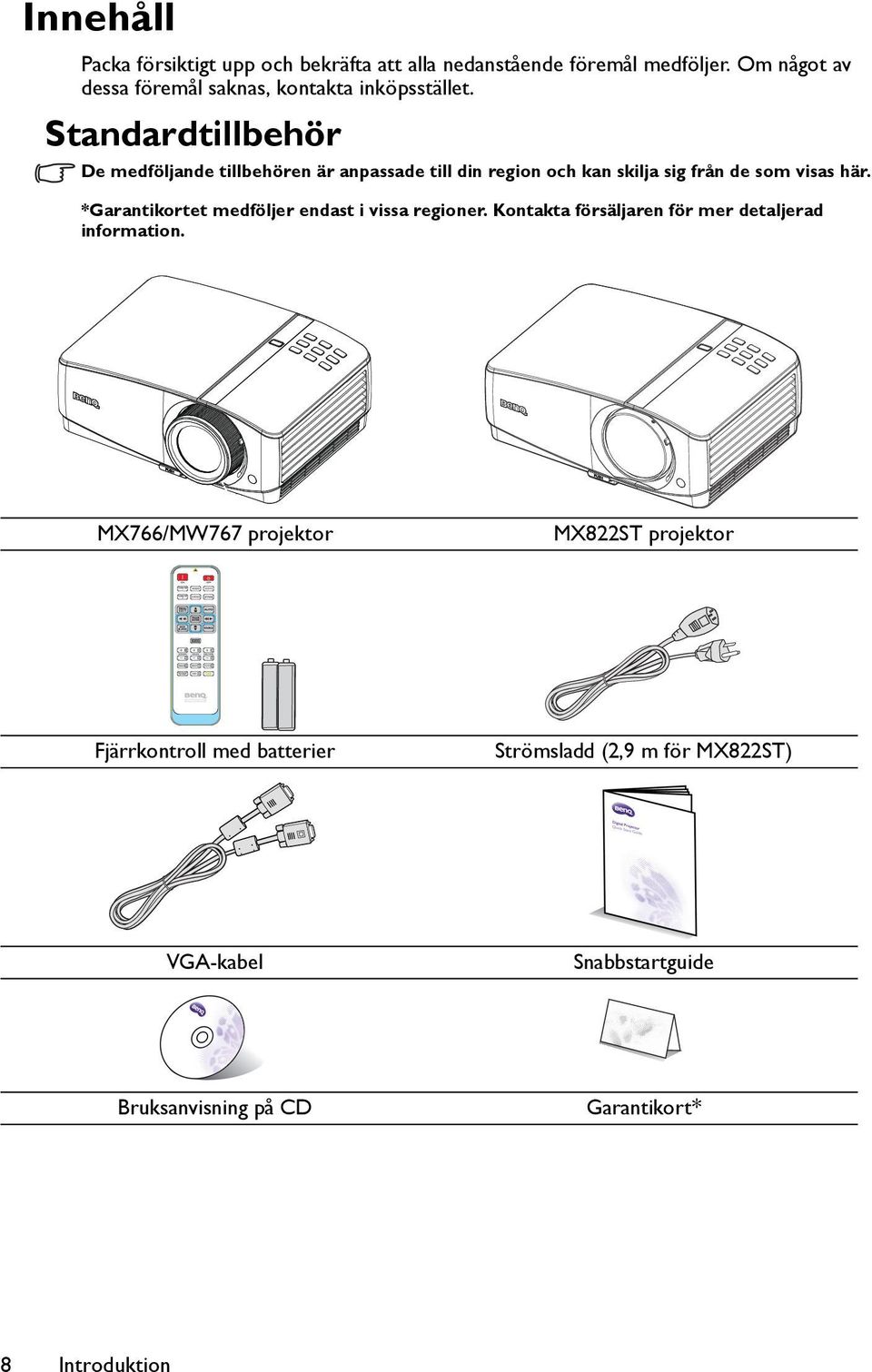

8 Innehåll Packa försiktigt upp och bekräfta att alla nedanstående föremål medföljer. Om något av dessa föremål saknas, kontakta inköpsstället. Standardtillbehör De medföljande tillbehören är anpassade till din region och kan skilja sig från de som visas här. *Garantikortet medföljer endast i vissa regioner. Kontakta försäljaren för mer detaljerad information. MX766/MW767 projektor MX822ST projektor Fjärrkontroll med batterier Strömsladd (2,9 m för MX822ST) VGA-kabel Snabbstartguide Bruksanvisning på CD Garantikort* 8 Introduktion

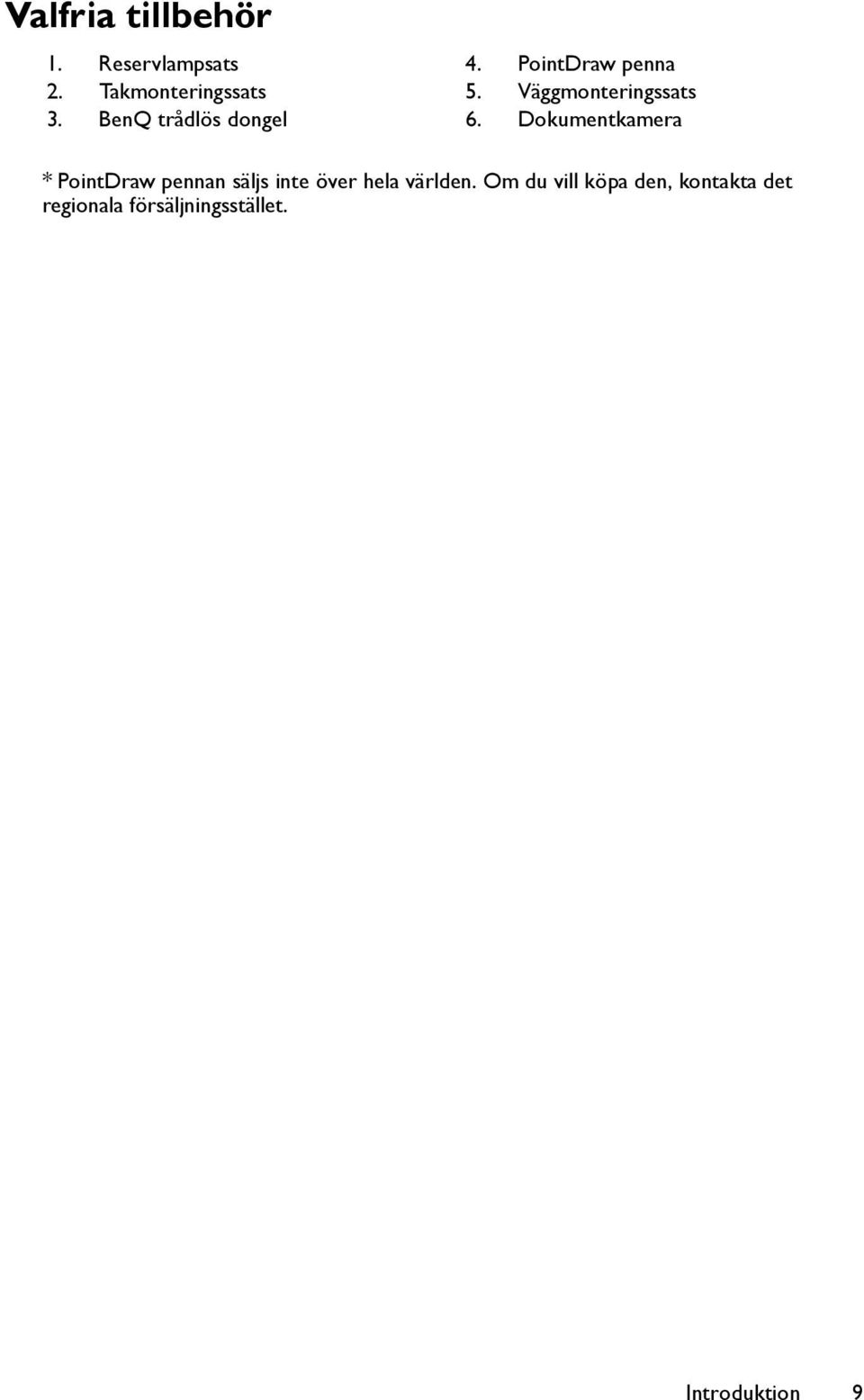

9 Valfria tillbehör 1. Reservlampsats 2. Takmonteringssats 3. BenQ trådlös dongel 4. PointDraw penna 5. Väggmonteringssats 6. Dokumentkamera * PointDraw pennan säljs inte över hela världen. Om du vill köpa den, kontakta det regionala försäljningsstället. Introduktion 9

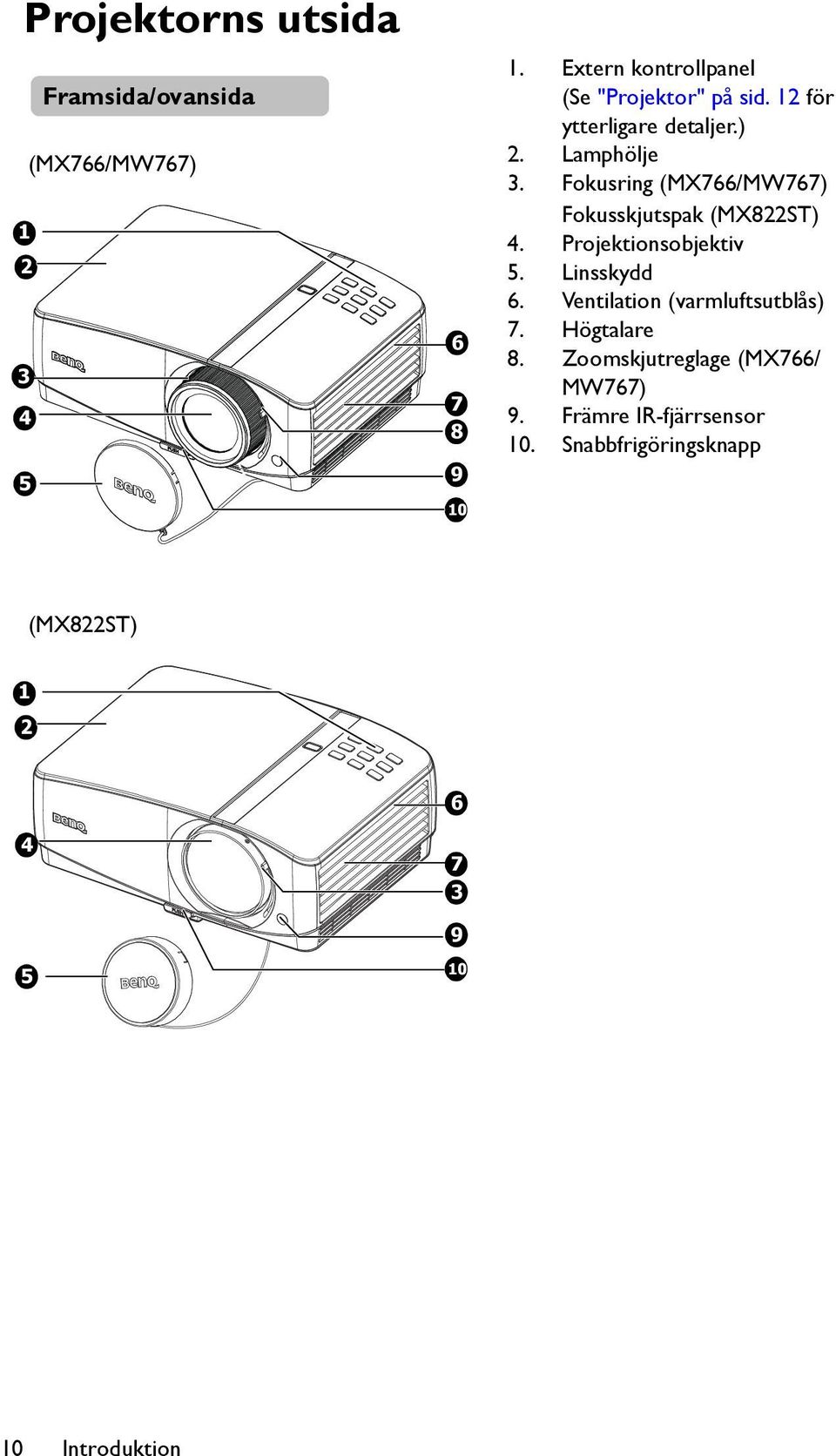

10 Projektorns utsida Framsida/ovansida (MX766/MW767) Extern kontrollpanel (Se "Projektor" på sid. 12 för ytterligare detaljer.) 2. Lamphölje 3. Fokusring (MX766/MW767) Fokusskjutspak (MX822ST) 4. Projektionsobjektiv 5. Linsskydd 6. Ventilation (varmluftsutblås) 7. Högtalare 8. Zoomskjutreglage (MX766/ MW767) 9. Främre IR-fjärrsensor 10. Snabbfrigöringsknapp (MX822ST) Introduktion

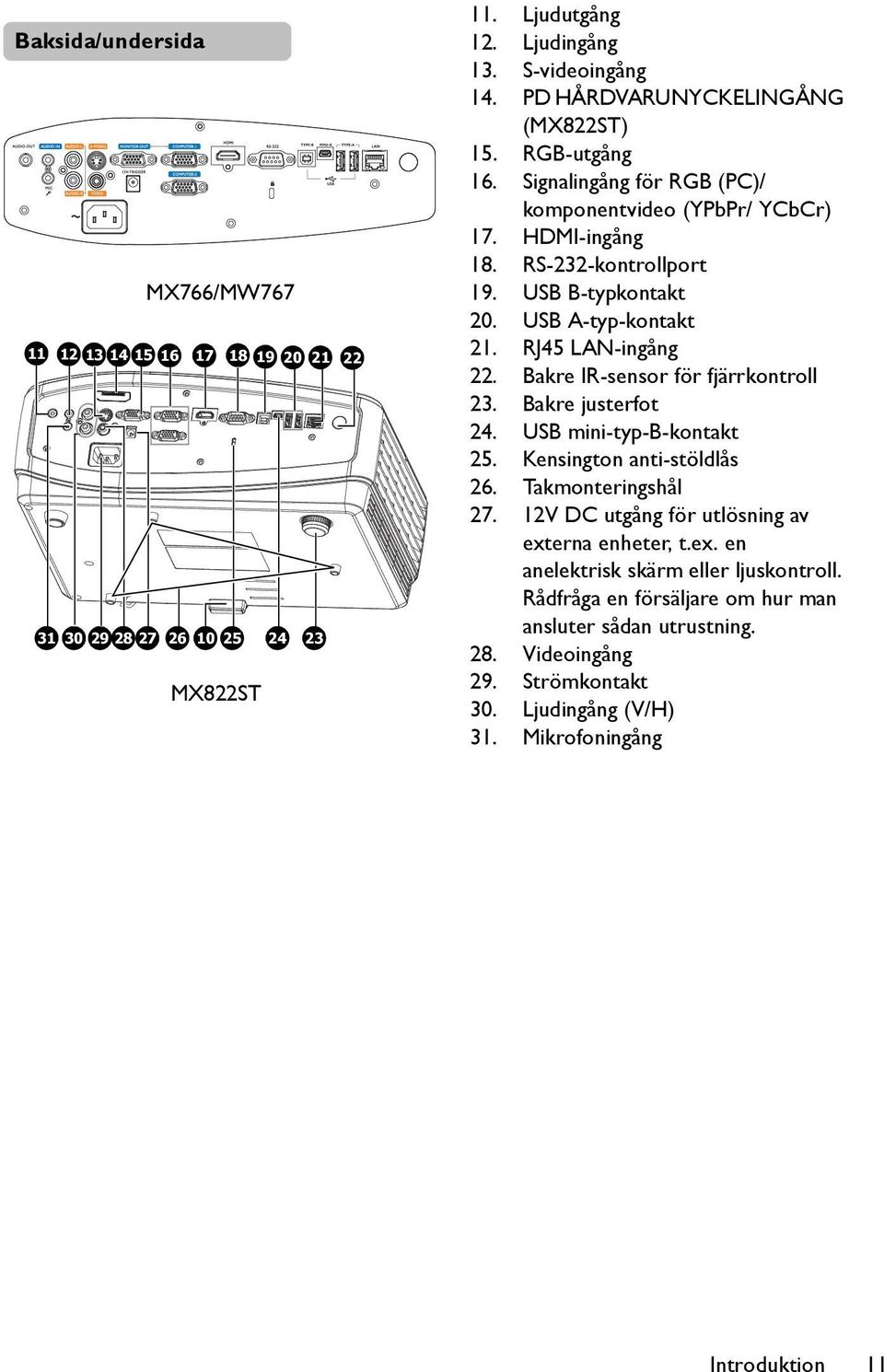

11 Baksida/undersida MX766/MW MX822ST 11. Ljudutgång 12. Ljudingång 13. S-videoingång 14. PD HÅRDVARUNYCKELINGÅNG (MX822ST) 15. RGB-utgång 16. Signalingång för RGB (PC)/ komponentvideo (YPbPr/ YCbCr) 17. HDMI-ingång 18. RS-232-kontrollport 19. USB B-typkontakt 20. USB A-typ-kontakt 21. RJ45 LAN-ingång 22. Bakre IR-sensor för fjärrkontroll 23. Bakre justerfot 24. USB mini-typ-b-kontakt 25. Kensington anti-stöldlås 26. Takmonteringshål V DC utgång för utlösning av externa enheter, t.ex. en anelektrisk skärm eller ljuskontroll. Rådfråga en försäljare om hur man ansluter sådan utrustning. 28. Videoingång 29. Strömkontakt 30. Ljudingång (V/H) 31. Mikrofoningång Introduktion 11

12 Kontroller och funktioner Projektor MENU/EXIT Öppnar OSD-menyn. Återgår till föregående OSD-meny, avslutar och sparar menyinställningarna. 2. Knapparna Keystone/pil ( / upp, / ned) Manuell korrigering av bildförvrängning som uppstår p.g.a. vinkelprojektion. Se "Korrigera keystone" på sid. 32 för ytterligare detaljer. 3. Volym /Piltangenter ( / vänster, / höger) Justerar ljudnivån. När skärmmenyn (OSD) är aktiverad, används tangenterna #2 och #3 som riktningspilar för att välja önskade menyalternativ och göra justeringar. Se "Använda menyerna" på sid. 33 för ytterligare detaljer. 4. MODE/ENTER Väljer tillgängligt bildinställningsläge. Se "Välja bildläge" på sid. 39 för ytterligare detaljer. Aktiverar markerat skärmmenyalternativ (OSD). Se "Använda menyerna" på sid. 33 för ytterligare detaljer. 5. ECO BLANK Används för att dölja skärmbilden. Se "Dölja bilden" på sid. 44 för ytterligare detaljer. 6. AUTO Avgör automatiskt de bästa tidsinställningarna för den visade bilden. Se "Automatisk justering av bilden" på sid. 30 för ytterligare detaljer. 7. II Ström/Indikator för STRÖM Växla mellan standbyläge och påläge för projektorn. Se "Starta projektorn" på sid. 29 för ytterligare detaljer. Tänds eller blinkar när projektorn är igång. Se "Indikatorer" på sid. 93 för ytterligare detaljer. 8. TEMP (Temperaturindikatorlampa) Lyser rött om projektorns temperatur blir för hög. Se "Indikatorer" på sid. 93 för ytterligare detaljer. 9. Indikator för LAMPA Lampstatusindikator. Tänds eller blinkar när lampproblem uppstår. Se "Indikatorer" på sid. 93 för ytterligare detaljer. 10. SOURCE Visar stapel för val av källa. Se "Byta ingångssignal" på sid. 36 för ytterligare detaljer. 12 Introduktion

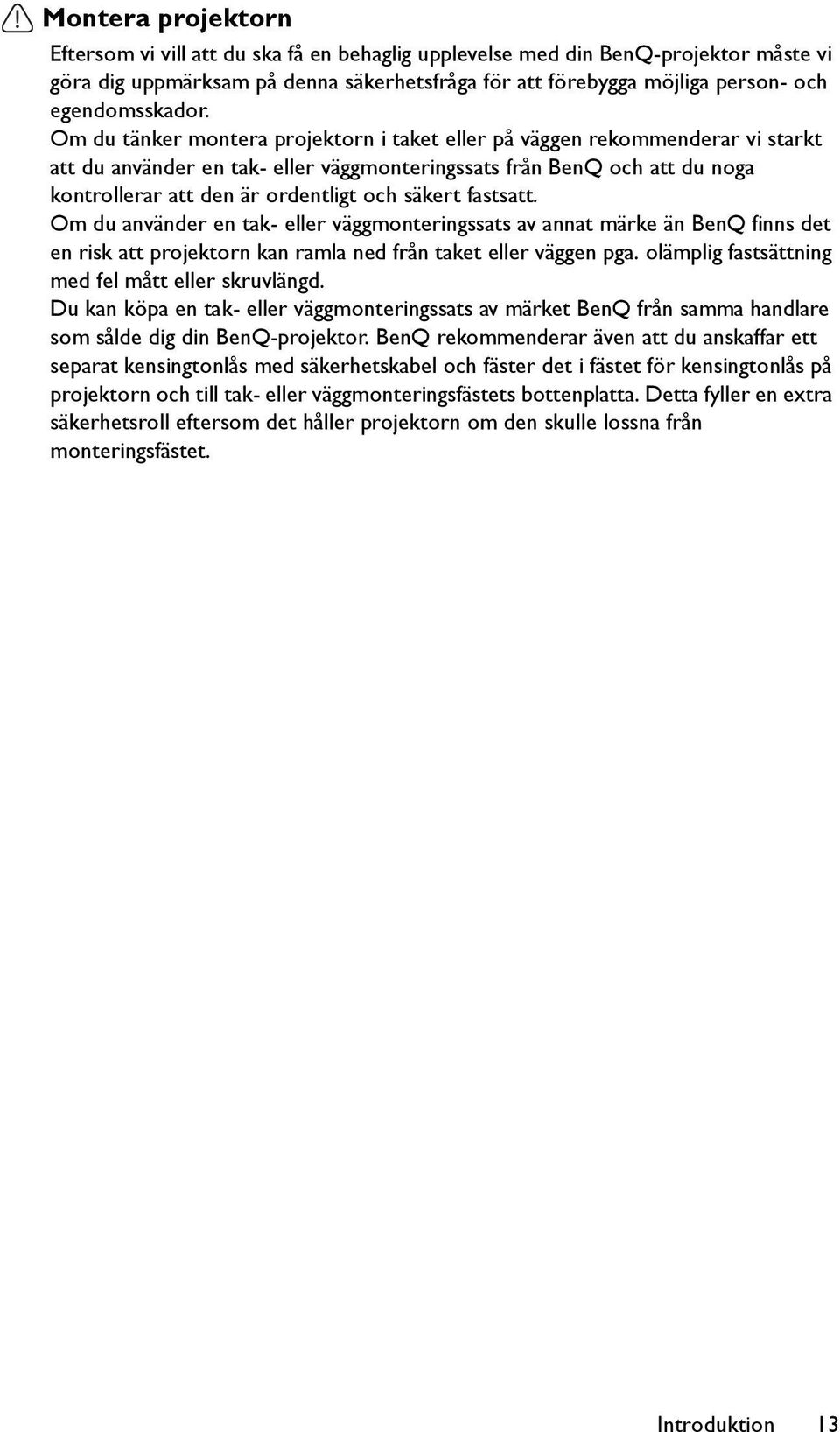

13 Montera projektorn Eftersom vi vill att du ska få en behaglig upplevelse med din BenQ-projektor måste vi göra dig uppmärksam på denna säkerhetsfråga för att förebygga möjliga person- och egendomsskador. Om du tänker montera projektorn i taket eller på väggen rekommenderar vi starkt att du använder en tak- eller väggmonteringssats från BenQ och att du noga kontrollerar att den är ordentligt och säkert fastsatt. Om du använder en tak- eller väggmonteringssats av annat märke än BenQ finns det en risk att projektorn kan ramla ned från taket eller väggen pga. olämplig fastsättning med fel mått eller skruvlängd. Du kan köpa en tak- eller väggmonteringssats av märket BenQ från samma handlare som sålde dig din BenQ-projektor. BenQ rekommenderar även att du anskaffar ett separat kensingtonlås med säkerhetskabel och fäster det i fästet för kensingtonlås på projektorn och till tak- eller väggmonteringsfästets bottenplatta. Detta fyller en extra säkerhetsroll eftersom det håller projektorn om den skulle lossna från monteringsfästet. Introduktion 13

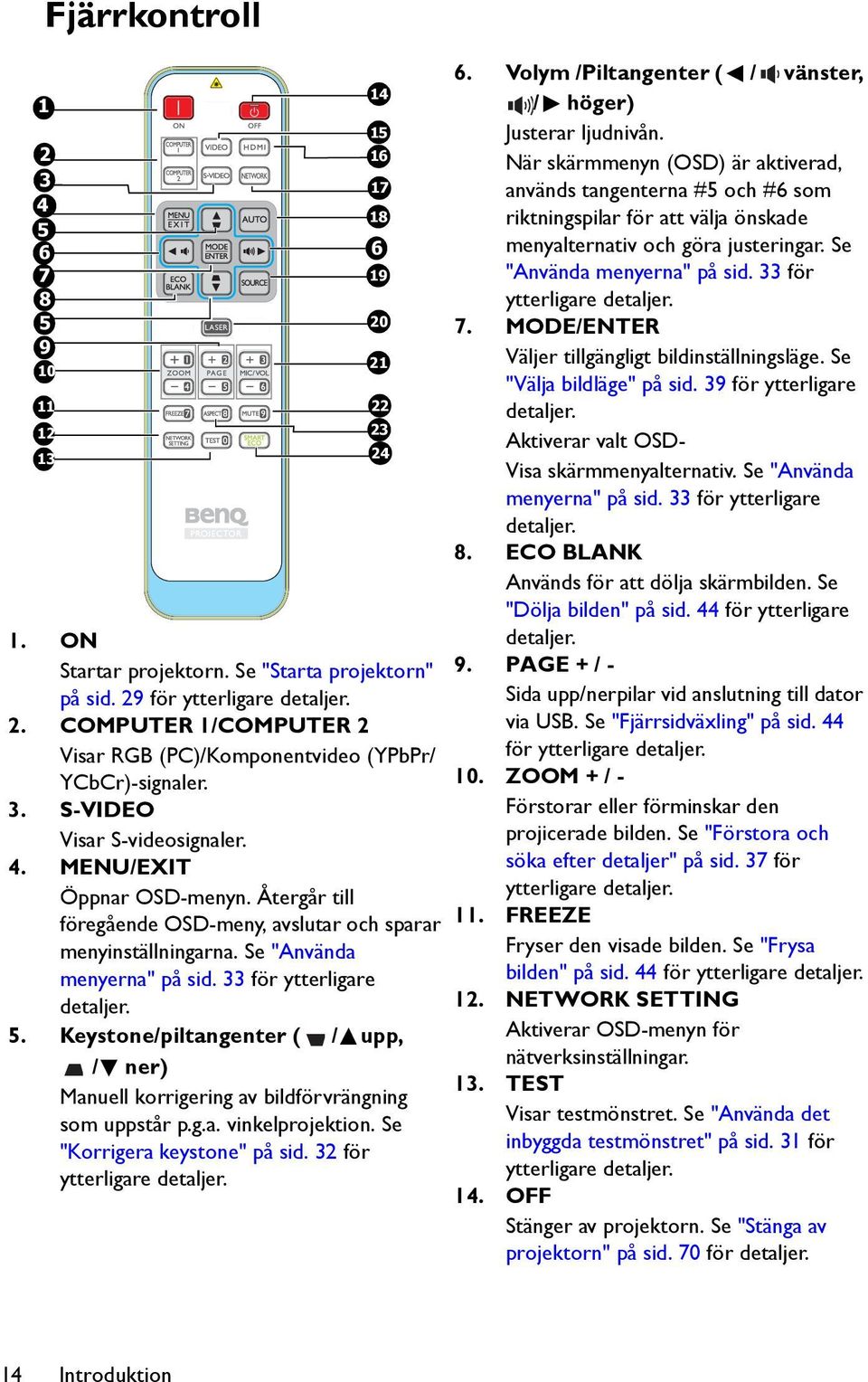

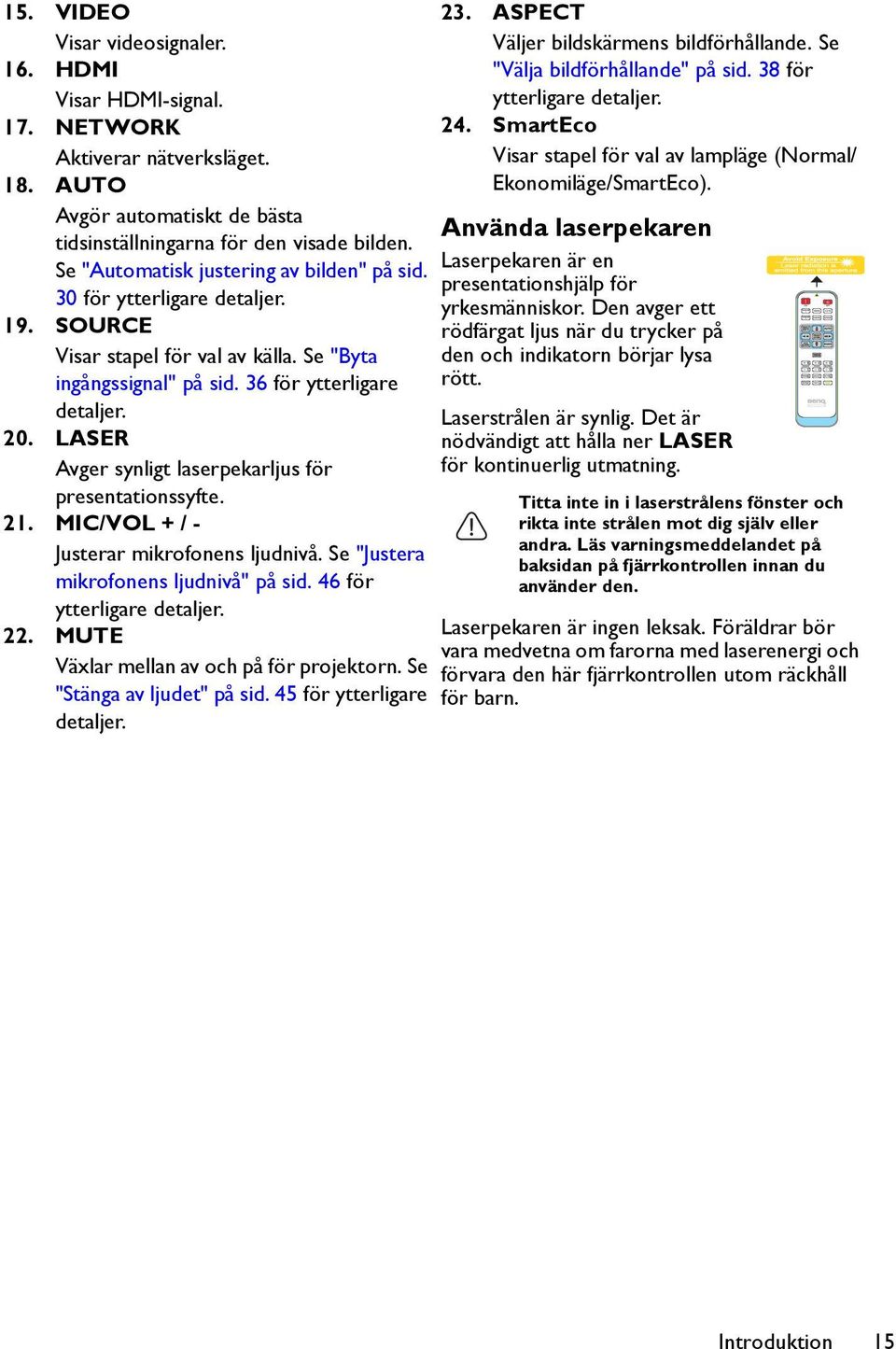

14 Fjärrkontroll ON Startar projektorn. Se "Starta projektorn" på sid. 29 för ytterligare detaljer. 2. COMPUTER 1/COMPUTER 2 Visar RGB (PC)/Komponentvideo (YPbPr/ YCbCr)-signaler. 3. S-VIDEO Visar S-videosignaler. 4. MENU/EXIT Öppnar OSD-menyn. Återgår till föregående OSD-meny, avslutar och sparar menyinställningarna. Se "Använda menyerna" på sid. 33 för ytterligare detaljer. 5. Keystone/piltangenter ( / upp, / ner) Manuell korrigering av bildförvrängning som uppstår p.g.a. vinkelprojektion. Se "Korrigera keystone" på sid. 32 för ytterligare detaljer Volym /Piltangenter ( / vänster, / höger) Justerar ljudnivån. När skärmmenyn (OSD) är aktiverad, används tangenterna #5 och #6 som riktningspilar för att välja önskade menyalternativ och göra justeringar. Se "Använda menyerna" på sid. 33 för ytterligare detaljer. 7. MODE/ENTER Väljer tillgängligt bildinställningsläge. Se "Välja bildläge" på sid. 39 för ytterligare detaljer. Aktiverar valt OSD- Visa skärmmenyalternativ. Se "Använda menyerna" på sid. 33 för ytterligare detaljer. 8. ECO BLANK Används för att dölja skärmbilden. Se "Dölja bilden" på sid. 44 för ytterligare detaljer. 9. PAGE + / - Sida upp/nerpilar vid anslutning till dator via USB. Se "Fjärrsidväxling" på sid. 44 för ytterligare detaljer. 10. ZOOM + / - Förstorar eller förminskar den projicerade bilden. Se "Förstora och söka efter detaljer" på sid. 37 för ytterligare detaljer. 11. FREEZE Fryser den visade bilden. Se "Frysa bilden" på sid. 44 för ytterligare detaljer. 12. NETWORK SETTING Aktiverar OSD-menyn för nätverksinställningar. 13. TEST Visar testmönstret. Se "Använda det inbyggda testmönstret" på sid. 31 för ytterligare detaljer. 14. OFF Stänger av projektorn. Se "Stänga av projektorn" på sid. 70 för detaljer. 14 Introduktion

15 15. VIDEO Visar videosignaler. 16. HDMI Visar HDMI-signal. 17. NETWORK Aktiverar nätverksläget. 18. AUTO Avgör automatiskt de bästa tidsinställningarna för den visade bilden. Se "Automatisk justering av bilden" på sid. 30 för ytterligare detaljer. 19. SOURCE Visar stapel för val av källa. Se "Byta ingångssignal" på sid. 36 för ytterligare detaljer. 20. LASER Avger synligt laserpekarljus för presentationssyfte. 21. MIC/VOL + / - Justerar mikrofonens ljudnivå. Se "Justera mikrofonens ljudnivå" på sid. 46 för ytterligare detaljer. 22. MUTE Växlar mellan av och på för projektorn. Se "Stänga av ljudet" på sid. 45 för ytterligare detaljer. 23. ASPECT Väljer bildskärmens bildförhållande. Se "Välja bildförhållande" på sid. 38 för ytterligare detaljer. 24. SmartEco Visar stapel för val av lampläge (Normal/ Ekonomiläge/SmartEco). Använda laserpekaren Laserpekaren är en presentationshjälp för yrkesmänniskor. Den avger ett rödfärgat ljus när du trycker på den och indikatorn börjar lysa rött. Laserstrålen är synlig. Det är nödvändigt att hålla ner LASER för kontinuerlig utmatning. Titta inte in i laserstrålens fönster och rikta inte strålen mot dig själv eller andra. Läs varningsmeddelandet på baksidan på fjärrkontrollen innan du använder den. Laserpekaren är ingen leksak. Föräldrar bör vara medvetna om farorna med laserenergi och förvara den här fjärrkontrollen utom räckhåll för barn. Introduktion 15

16 Den infraröda (IR) fjärkontrollsensorn sitter på projektorns framsida. Fjärrkontrollen måste hållas inom en vinkel på 22,5 grader från projektorns fjärrkontrollssensor för att fungera ordentligt. Avståndet mellan fjärrkontrollen och sensorn bör inte överstiga åtta meter. Se till att inga hinder ligger mellan fjärrkontroll och projektorns IR-sensor som kan hindra den infraröda ljusstrålen. Styra projektorn från framsidan Styra projektorn bakifrån Cirka 22,5 Cirka 22,5 Byta fjärrkontrollens batterier 1. Öppna batteriluckan genom att vända på fjärrkontrollen, trycka på fingergreppet på locket och skjuta det i pilens riktning enligt illustrationen. Locket glider av. 2. Ta ur batterierna (om nödvändigt) och sätt i två AAA-batterier med polerna i den riktning som visas i botten av batteriutrymmet. Positiv (+) mot positiv och negativ (-) mot negativ. 3. Sätt tillbaka locket genom att rikta in det mot basen och trycka det på plats. Sluta när det klickar i läge. Undvik överdriven hetta och luftfuktighet. Batterierna kan skadas om de sätts i på fel sätt. Byt endast ut mot samma eller motsvarande typ som rekommenderas av tillverkaren. Kassera använda batterier enligt batteritillverkarens instruktioner. Kasta aldrig ett batteri i öppen eld. Det finns en risk att det kan explodera. Om batteriet är dött eller om du inte kommer att använda fjärrkontrollen under en längre period, ta bort batteriet för att förhindra att fjärrkontrollen skadas genom att batterisyra läcker ut i batterifacket. 16 Introduktion

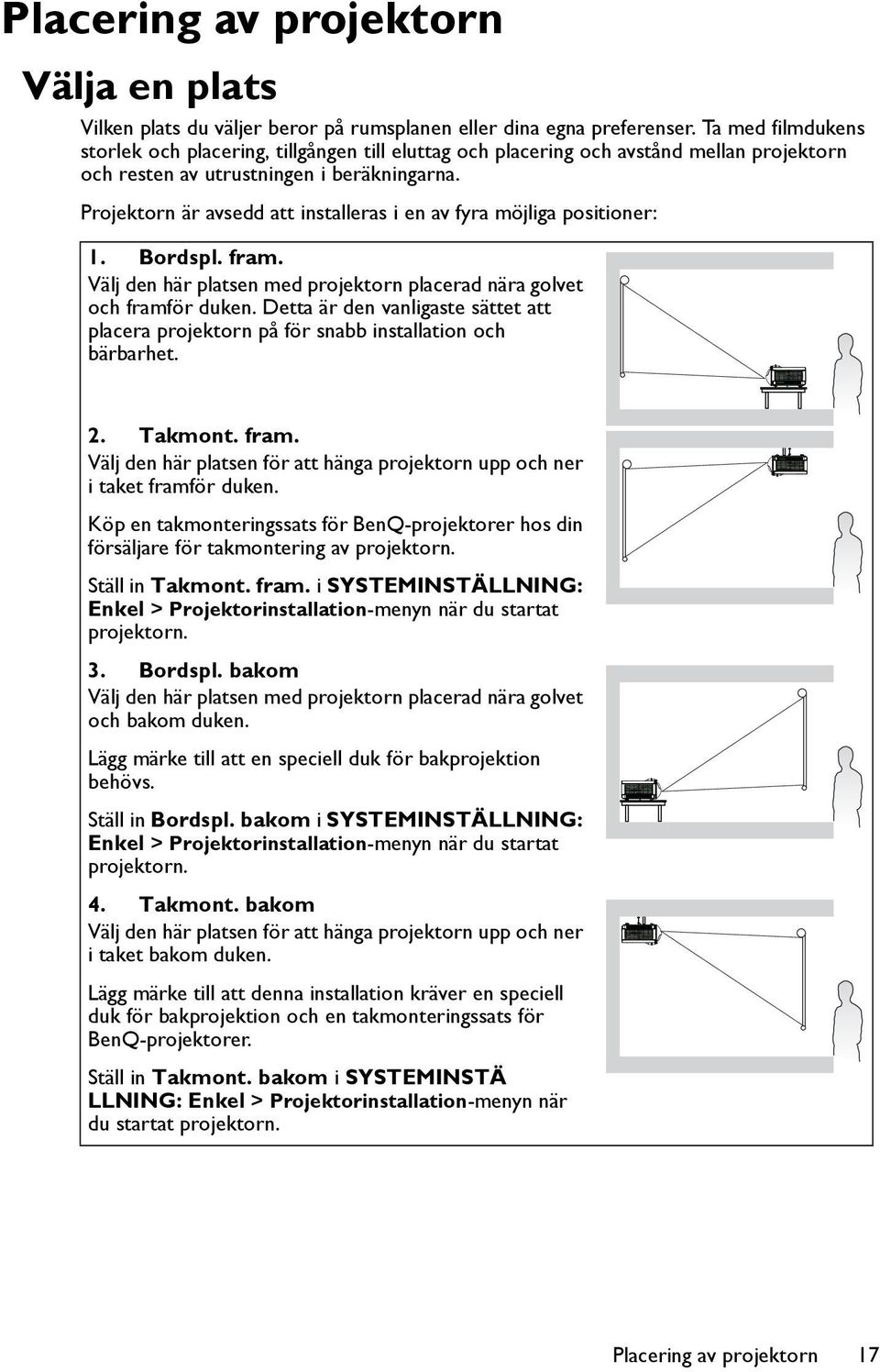

17 Placering av projektorn Välja en plats Vilken plats du väljer beror på rumsplanen eller dina egna preferenser. Ta med filmdukens storlek och placering, tillgången till eluttag och placering och avstånd mellan projektorn och resten av utrustningen i beräkningarna. Projektorn är avsedd att installeras i en av fyra möjliga positioner: 1. Bordspl. fram. Välj den här platsen med projektorn placerad nära golvet och framför duken. Detta är den vanligaste sättet att placera projektorn på för snabb installation och bärbarhet. 2. Takmont. fram. Välj den här platsen för att hänga projektorn upp och ner i taket framför duken. Köp en takmonteringssats för BenQ-projektorer hos din försäljare för takmontering av projektorn. Ställ in Takmont. fram. i SYSTEMINSTÄLLNING: Enkel > Projektorinstallation-menyn när du startat projektorn. 3. Bordspl. bakom Välj den här platsen med projektorn placerad nära golvet och bakom duken. Lägg märke till att en speciell duk för bakprojektion behövs. Ställ in Bordspl. bakom i SYSTEMINSTÄLLNING: Enkel > Projektorinstallation-menyn när du startat projektorn. 4. Takmont. bakom Välj den här platsen för att hänga projektorn upp och ner i taket bakom duken. Lägg märke till att denna installation kräver en speciell duk för bakprojektion och en takmonteringssats för BenQ-projektorer. Ställ in Takmont. bakom i SYSTEMINSTÄ LLNING: Enkel > Projektorinstallation-menyn när du startat projektorn. Placering av projektorn 17

18 Ställa in önskad bildstorlek Avståndet från projektorns objektiv till duken, zoominställningen (om sådan finns) och videoformat påverkar storleken på den projicerade bilden. Projektorn bör alltid förvaras horisontalt (t.ex. platt på ett bord) och vinkelrätt (90 rät vinkel) gentemot skärmens horisontala mitt. Detta förhindrar bildförvrängning orsakad av vinkelprojektion (eller projektion på vinklade ytor). Om projektorn monteras i taket måste den monteras upp och ner så att bilden projiceras ifrån en aningen nedåtriktad vinkel. Som du kan se i tabellen på sid. 19 innebär den här typen av projektion att den nedre kanten av den projicerade bilden blir förskjuten i höjdled ifrån projektorns horisontalplan. Vid takmontering hänvisar detta till den övre kanten på den projicerade bilden. Om projektorn placeras längre ifrån duken ökar storleken på den projicerade bilden och förskjutningen i höjdled proportionerligt. När du avgör placeringen av duken och projektorn måste du räkna med både storleken på den projicerade bilden och förskjutningen i höjdled, som står i proportion till projektionsavståndet. BenQ har inkluderat en tabell med dukstorlekar för att hjälpa dig bestämma projektorns placering. Två dimensioner måste tas med i beräkningen: det vinkelräta avståndet i sidled från dukens mitt (projektionsavståndet) och projektorns förskjutningshöjd i höjdled från den horisontella kanten på duken (förskjutning). 18 Placering av projektorn

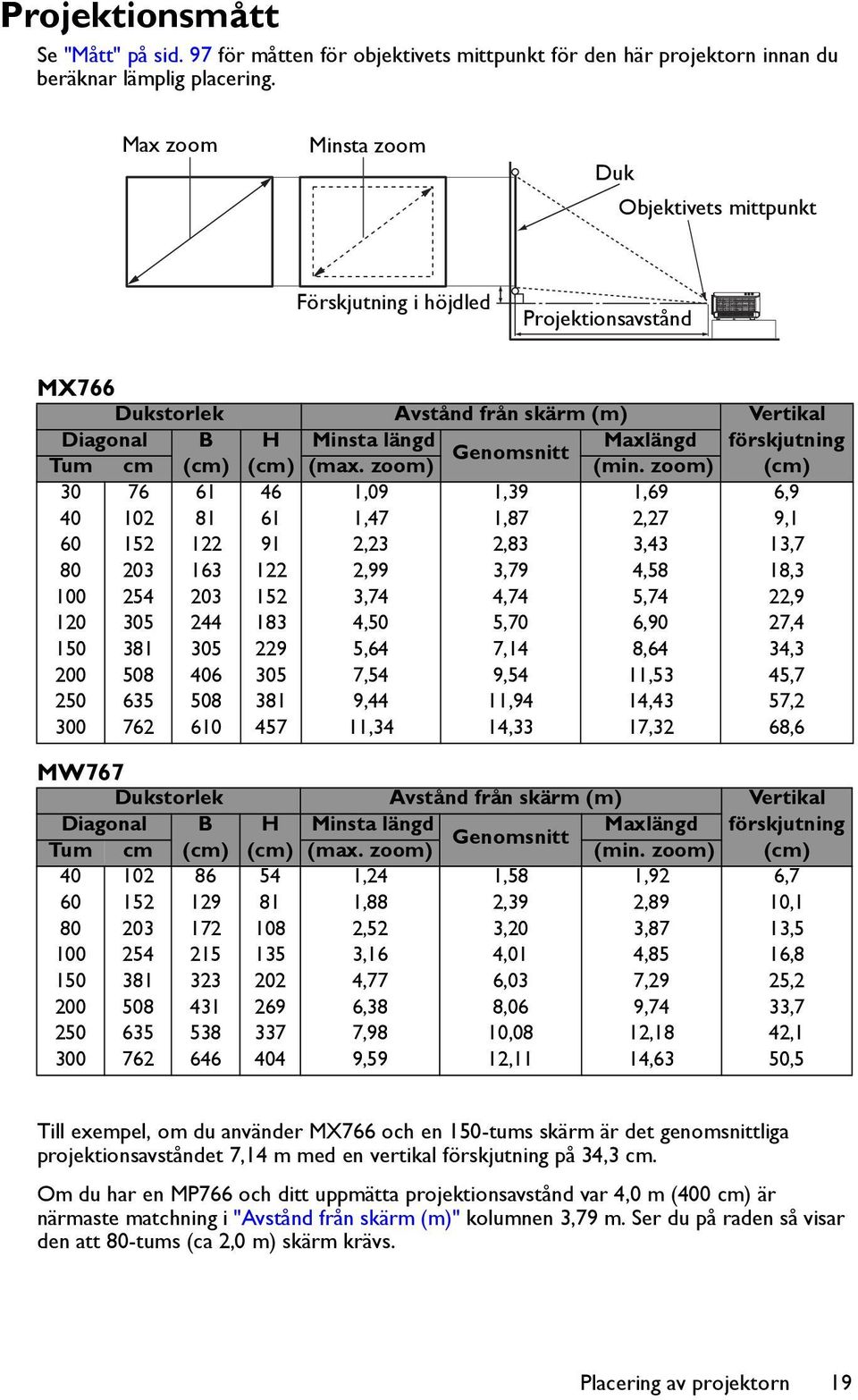

19 Projektionsmått Se "Mått" på sid. 97 för måtten för objektivets mittpunkt för den här projektorn innan du beräknar lämplig placering. Max zoom Minsta zoom Duk Objektivets mittpunkt Förskjutning i höjdled Projektionsavstånd MX766 Dukstorlek Avstånd från skärm (m) Vertikal Diagonal B H Minsta längd Maxlängd förskjutning Genomsnitt Tum cm (cm) (cm) (max. zoom) (min. zoom) (cm) ,09 1,39 1,69 6, ,47 1,87 2,27 9, ,23 2,83 3,43 13, ,99 3,79 4,58 18, ,74 4,74 5,74 22, ,50 5,70 6,90 27, ,64 7,14 8,64 34, ,54 9,54 11,53 45, ,44 11,94 14,43 57, ,34 14,33 17,32 68,6 MW767 Dukstorlek Avstånd från skärm (m) Vertikal Diagonal B H Minsta längd Maxlängd förskjutning Genomsnitt Tum cm (cm) (cm) (max. zoom) (min. zoom) (cm) ,24 1,58 1,92 6, ,88 2,39 2,89 10, ,52 3,20 3,87 13, ,16 4,01 4,85 16, ,77 6,03 7,29 25, ,38 8,06 9,74 33, ,98 10,08 12,18 42, ,59 12,11 14,63 50,5 Till exempel, om du använder MX766 och en 150-tums skärm är det genomsnittliga projektionsavståndet 7,14 m med en vertikal förskjutning på 34,3 cm. Om du har en MP766 och ditt uppmätta projektionsavstånd var 4,0 m (400 cm) är närmaste matchning i "Avstånd från skärm (m)" kolumnen 3,79 m. Ser du på raden så visar den att 80-tums (ca 2,0 m) skärm krävs. Placering av projektorn 19

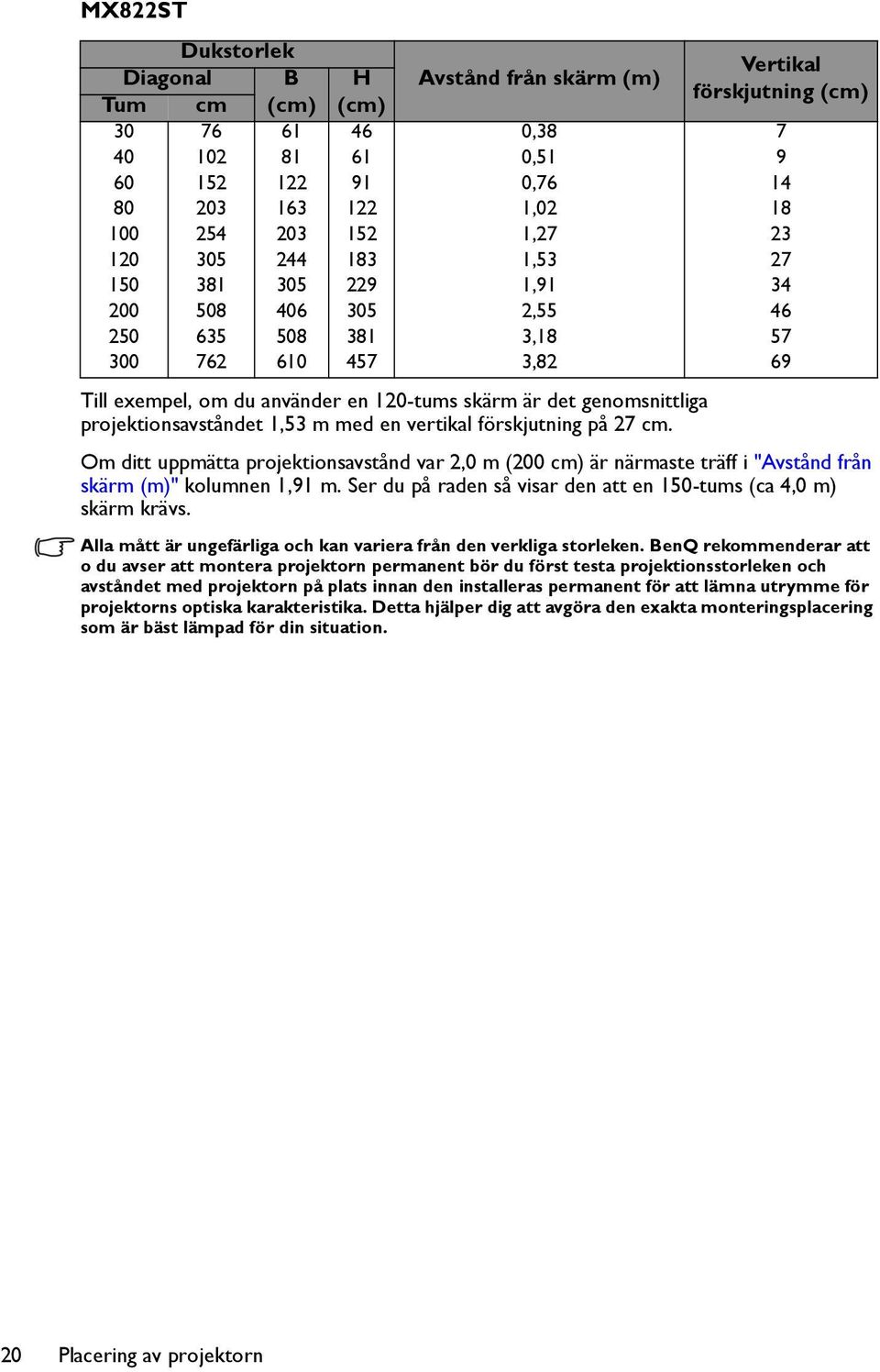

20 MX822ST Dukstorlek Vertikal Diagonal B H Avstånd från skärm (m) förskjutning (cm) Tum cm (cm) (cm) , , , , , , , , , ,82 69 Till exempel, om du använder en 120-tums skärm är det genomsnittliga projektionsavståndet 1,53 m med en vertikal förskjutning på 27 cm. Om ditt uppmätta projektionsavstånd var 2,0 m (200 cm) är närmaste träff i "Avstånd från skärm (m)" kolumnen 1,91 m. Ser du på raden så visar den att en 150-tums (ca 4,0 m) skärm krävs. Alla mått är ungefärliga och kan variera från den verkliga storleken. BenQ rekommenderar att o du avser att montera projektorn permanent bör du först testa projektionsstorleken och avståndet med projektorn på plats innan den installeras permanent för att lämna utrymme för projektorns optiska karakteristika. Detta hjälper dig att avgöra den exakta monteringsplacering som är bäst lämpad för din situation. 20 Placering av projektorn

21 Anslutning När du ansluter en signalkälla till projektorn, se till att: 1. stänga av all utrustning innan anslutningen görs. 2. använda rätt signalkablar för varje källa. 3. kontrollera att kablarna är ordentligt anslutna. Vissa av kablarna i de anslutningar som visas nedan medföljde kanske inte projektorn (se "Innehåll" på sid. 8). De kan inhandlas i elektronikaffärer. För detaljer om anslutningsmetoder, se sid Ljudkabel 6. Videokabel 2. VGA-kabel 7. S-videokabel 3. VGA till DVI-A-kabel 8. Adapterkabel för komponentvideo till VGA (D-Sub) 4. USB B-typ till typ A-kabel 9. HDMI-kabel 5. USB mini-b-typ till typ A-kabel 10. USB flash-enhet/hd/trådlös hårdvarunyckel/tangentbord/mus/ dokumentkamera Anslutning 21

22 Datorsystemskrav för USB-bildskärm: Systemkrav Windows XP Windows Vista Windows 7 Mac Lägsta hårdvarukrav Stöder USB 2.0 CPU: Pentium 1G RAM: 512MB RAM Disk: 20MB hårddiskutrymme Datorsystemskrav för WiFi-bildskärm: Systemkrav Windows XP Windows Vista Windows 7 Mac Lägsta hårdvarukrav WiFi: 54 Mbps CPU: Pentium 1G RAM: 512MB RAM 20MB hårddiskutrymme Datorsystemskrav för LAN-bildskärm: Systemkrav Windows XP Windows Vista Windows 7 Mac Lägsta hårdvarukrav LAN: 100 Mbps CPU: Pentium 1G RAM: 512MB RAM 20MB hårddiskutrymme 22 Anslutning

23 Ansluta en dator eller bildskärm Ansluta en dator Denna projektor kan anslutas både till datorer som är IBM -kompatibla och Macintosh - datorer. En Mac-adapter behövs om du ansluter en äldre Macintosh-dator. Ansluta projektorn till en bärbar eller stationär dator (via VGA): 1. Anslut ena änden av den medföljande VGA-kabeln till datorns D-Sub-kontakt. 2. Anslut den andra änden av kabeln till COMPUTER 1 eller COMPUTER 2 signalingången på projektorn. 3. Om du vill använda projektorns högtalare vid dina presentationer, anslut ena änden av en lämplig ljudkabel till datorns ljudutgång och den andra änden till AUDIOkontakten på projektorn. När ansluter en utgående signal från en dator, balansera volymkontrollstapeln så att du optimerar ljudeffekterna. 4. Du kan även använda en annan lämplig ljudkabel och ansluta ena änden till projektorns AUDIO OUT uttag, och den andra änden till dina externa högtalare (medföljer ej). När anslutningen är gjord kan ljudet kontrolleras via projektorns OSD-menyer. Se "Ljudinställningar" på sid. 73 för ytterligare detaljer. Den inbyggda högtalaren stängs av när AUDIO OUT kontakten är ansluten. Ansluta projektorn till en bärbar eller stationär dator (via USB): 1. Anslut ena änden av en USB mini-b-typ till en USB A-typ-kabel till datorns A- typkontakt. 2. Anslut den andra änden till MINI-B-utgången på projektorn. Det kan ta flera sekunder för att lyckosamt visa skärmen vid inkopplingen första gången. Om datorskärmen fortfarande inte kan projiceras gå till "Den här datorn", leta reda på projektornamnet (samma som använder en flash-diskenhet) och dubbelklicka på den. Projektionshastigheten kommer at variera enligt datorns kapacitet. Ansluta projektorn till en bärbar eller stationär dator (via LAN): 1. Anslut ena änden av en RJ45-kabel till projektorns LAN-ingång och den andra änden till RJ45-porten. 2. Försäkra dig om att datorn är ansluten till Internet. Använd Q Presenter-programmet för att ansluta en nätverksskärm och överföring av skrivbordsinnehållet på värddatorn via den lokala nätverksanslutningen. Se "Visa bilder via Q Presenter" på sid. 59 för ytterligare detaljer. Använd inte RJ45-kabeln vid anslutning av projektorn till datorn. eftersom denna anslutning kräver en IP-router. Ansluta projektorn till en bärbar eller stationär dator (via HDMI): 1. Anslut ena änden på en HDMI-kabel till HDMI-kontakten på datorn. 2. Anslut kabelns andra ände till projektorns HDMI-kontakt. Anslutning 23

24 På många bärbara datorer startas inte de externa videoportarna när de ansluts till en projektor. En tangentkombination som t.ex.fn + F3 eller CRT/LCD startar eller stänger ofta av den externa bildskärmen. Leta rätt på en funktionstangent kallad CRT/LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck på Fn och den märkta funktionstangenten samtidigt. Se dokumentationen för den bärbara datorn för att hitta tangentkombinationen för din dator. Överföringshastighet och bildkvalitet varierar beroende på det lokala nätverkets bandbredd och nätverksanvändning. Ansluta en bildskärm Om du vill visa din presentation på en bildskärm på kortare avstånd samt på duken kan du ansluta projektorns MONITOR OUT-signalutgång till en extern bildskärm på följande sätt: Ansluta projektorn till en bildskärm: 1. Anslut projektorn till en dator enligt beskrivningen i "Ansluta en dator" på sid Anslut ena änden på en lämplig VGA-kabel (endast en medföljer) till bildskärmens D- Sub-ingång. Om bildskärmen har en DVI-ingång an du också ansluta DVI-änden på en VGA-till- DVI-A-kabel till bildskärmens DVI-ingång. 3. Anslut den andra änden till MONITOR OUT-utgången på projektorn. Utgången för MONITOR OUT fungerar endast när insignalen kommer från COMPUTER 1 eller COMPUTER 2. När projektorn är påslagen, utsignalen från MONITOR OUT varierar beroende på insignalen från COMPUTER 1 eller COMPUTER 2. Om du vill använda den här anslutningsmetoden när projektorn är i standbyläge måste funktionen Bildskärm ut vara aktiverad i menyn SYSTEMINSTÄLLNING: Avancerad > Standbyinställningar. Se "Standbyinställningar" på sid. 73 för ytterligare detaljer. 24 Anslutning

25 Ansluta videokällenheter Du behöver bara ansluta projektorn till en videokällenhet med en av de ovanstående anslutningsmetoderna, men varje metod ger olika videokvalitet. Vilken metod du väljer beror med största sannolikhet på vilka terminaler som finns på både projektorn och videokällenheten som beskrivs nedan: Kontaktnamn Terminalens utseende Referens Bildkvalitet HDMI HDMI "Ansluta en HDMI-källenhet" på sid. 25 Bästa Komponentvideo Dator "Ansluta en komponentvideok ällenhet" på sid. 26 Bättre S-video Video S-VIDEO "Ansluta en S- Video/ kompositkällenhet " på sid. 27 VIDEO Bra Normal Ansluta en HDMI-källenhet Projektorn har en HDMI-ingång som låter dig ansluta den till en HDMI-källenhet, t.ex. en DVD-spelare, DTV-tuner eller en bärbar dator. HDMI (High-Definition Multimedia Interface) stöder okomprimerad överföring av videodata mellan kompatibla enheter som t.ex. DVT-tuners, DVD-spelare och bildskärmar över en enda kabel. Det ger en ren digital betraktelse- och lyssningsupplevelse. Undersök din videokälla för att se efter om den har en uppsättning oanvända HDMIutgångar lediga: Har den det kan du fortsätta med den här proceduren. Har den inte det måste du omvärdera vilken metod du ska använda för att ansluta enheten. För att ansluta en projektor till en HDMI-källenhet: 1. anslut ena änden av en HDMI-kabel till HDMI-utgången på HDMI-källenheten. 2. Anslut den andra änden till HDMI-ingången på projektorn. När anslutningen är gjord kan ljudet kontrolleras via projektorns OSD-menyer. Se "Ljudinställningar" på sid. 73 för ytterligare detaljer. Anslutning 25

26 Om vald videobild inte visas när projektorn startas trots att korrekt videokälla valts, kontrollera att videokällan har startas och att den fungerar ordentligt. Kontrollera också att signalkablarna är korrekt anslutna. Om du mot all förmodan ansluter projektorn till en DVD-spelare via projektorns HDMIingång och den projicerade bilden visar fel färger, byt färgutrymme till YUV. Se "Ändra färgutrymme" på sid. 37 för ytterligare detaljer. Ansluta en komponentvideokällenhet Undersök din videokällenhet för att se efter om den har en uppsättning oanvända komponentvideoutgångar lediga: Har den det kan du fortsätta med den här proceduren. Har den inte det måste du omvärdera vilken metod du ska använda för att ansluta enheten. För att ansluta projektorn till en komponentvideokällenhet: 1. Med en komponentvideo-till-vga (D-Sub)-adapterkabel, anslut änden med tre RCAkontakter till komponentvideoutgångarna på videokällenheten. Para ihop färgerna på kontakterna på sladden med färgerna på enhetens kontakter: grön till grön, blå till blå och röd till röd. 2. Anslut den andra änden av komponentvideo-till-vga (D-Sub)-adapterkabeln (med en D-Sub-kontakt) till COMPUTER 1 eller COMPUTER 2-kontakten på projektorn. 3. Om du vill använda projektorns högtalare vid dina presentationer, anslut ena änden av en lämplig ljudkabel till enhetens ljudutgång och den andra änden till AUDIOkontakten på projektorn. 4. Du kan även använda en annan lämplig ljudkabel och ansluta ena änden till projektorns AUDIO OUT uttag, och den andra änden till dina externa högtalare (medföljer ej). När anslutningen är gjord kan ljudet kontrolleras via projektorns OSD-menyer. Se "Ljudinställningar" på sid. 73 för ytterligare detaljer. Den inbyggda högtalaren stängs av när AUDIO OUT kontakten är ansluten. Om vald videobild inte visas när projektorn startas trots att korrekt videokälla valts, kontrollera att videokällan har startas och att den fungerar ordentligt. Kontrollera också att signalkablarna är korrekt anslutna. 26 Anslutning

27 Ansluta en S-Video/kompositkällenhet Undersök din videokällenhet för att se efter om den har en uppsättning oanvända S-Video/ kompositutgångar lediga: Om den har båda kontakterna, använd S-Videoutgången för anslutning eftersom S- Videoterminalen ger en bättre bild än videoterminalen. Om den har endera utgången kan du också fortsätta med den här proceduren. Har den inte det måste du omvärdera vilken metod du ska använda för att ansluta enheten. För att ansluta projektorn till en S-Video/videokällenhet: 1. anslut ena änden av en S-Video/videokabel till S-Video/videoutgången på videokällenheten. 2. Anslut den andra änden av kabeln till S-VIDEO/ VIDEO-kontakten på projektorn. 3. Om du vill använda projektorns högtalare vid dina presentationer, anslut ena änden av en lämplig ljudkabel till enhetens ljudutgång och den andra änden till AUDIO (L/ R)-kontakten på projektorn. 4. Du kan även använda en annan lämplig ljudkabel och ansluta ena änden till projektorns AUDIO OUT uttag, och den andra änden till dina externa högtalare (medföljer ej). När anslutningen är gjord kan ljudet kontrolleras via projektorns OSD-menyer. Se "Ljudinställningar" på sid. 73 för ytterligare detaljer. Den inbyggda högtalaren stängs av när AUDIO OUT kontakten är ansluten. Om vald videobild inte visas när projektorn startas trots att korrekt videokälla valts, kontrollera att videokällan har startas och att den fungerar ordentligt. Kontrollera också att signalkablarna är korrekt anslutna. Anslutning 27

28 Anslutning med dokumentkamera 1. För att ansluta projektorn till en dokumentkamera via VGA: 2. För att ansluta projektorn till en dokumentkamera via USB: i. Dokumentkameran strömförsörjs via USB-kabeln så ingen strömsladd behövs. ii. Tryck på SOURCE på projektorn eller på fjärrkontrollen. Byt den inmatade signalen till USB-kamera och tryck på MODE/ENTER. Vid upptäckt kommer bilden från dokumentkameran att visas på skärmen. 28 Anslutning

29 Användning Starta projektorn 1. Sätt i nätsladden i projektorn och i ett vägguttag. När du har slagit på strömmen, kontrollera att projektorns Indikator för STRÖM lyser med ett orangefärgat sken. Använd endast originaltillbehör (t.ex. nätsladd) med enheten för att undvika eventuella faror såsom elektriska stötar och brand. Om funktionen Direkt påslagning aktiverats i SYSTEMINSTÄLLNING: Enkel > Driftsinställningarmenyn startas projektorn automatiskt när nätsladden har anslutits och apparaten strömsatts. Se "Direct Power på" på sid. 72 för ytterligare detaljer. Om signalenergin för funktionen är aktiverad i SYSTEMINSTÄLLNING: Enkel > Driftsinställningar menyn kommer projektorn automatiskt att slås på när VGA-signal upptäcks. Se "Signalström på" på sid. 72 för ytterligare detaljer. 2. Se till att linsskyddet är öppet. Om du inte tar bort det kan det bli deformerat av värmen från projektionslampan. 3. Tryck på II På på projektorn eller PÅ på fjärrkontrollen för att starta fjärrkontrollen. Indikator för STRÖM blinkar och fortsätter sedan att lysa konstant grönt när projektorn är på. Startproceduren tar sekunder. Mot slutet av startproceduren visas en startlogga. (Om nödvändigt) Vrid på fokusringen/ skjutreglaget för att ställa in skärpan i bilden. Om projektorn fortfarande är varm sedan du använde den sist går fläkten i ca 90 sekunder innan lampan tänds. 4. Om projektorn aktiveras för första gången, välj ditt OSD-språk med hjälp av instruktionerna på skärmen. 5. Om du uppmanas ange ett lösenord använder du pilknapparna till att ange ett sexsiffrigt lösenord. Se "Använda lösenordsfunktionen" på sid. 34 för ytterligare detaljer. 6. Starta all ansluten utrustning. 7. Projektorn börjar söka efter ingångssignaler. Den ingångssignal som för tillfället skannas visas på bildskärmen. Om projektorn inte känner av någon giltig signal visas meddelandet 'Ingen signal' tills en ingångssignal hittas. Användning 29

30 Du kan också välja önskad ingångssignal genom att trycka på SOURCE på projektorn eller fjärrkontrollen. Se "Byta ingångssignal" på sid. 36 för ytterligare detaljer. Om ingen signal upptäcks inom 3 minuter kommer projektorn autoamtiskt att gå in i ECO BLANK läge. Justera den projicerade bilden Justera projektionsvinkeln Projektorn är utrustad med en justerbar fot med snabbfrikoppling på framsidan och en på baksidan. Med hjälp av dessa kan du ändra bildhöjd och projektionsvinkel. Så här justerar du projektorn: 1. Tryck på snabbfrikopplingsknappen och lyft upp fronten på projektorn. När bilden är positionerad där du vill ha den släpper du snabbspärren så låses foten i det läget. 2. Skruva den bakre justeringsfoten för fininställning av den horisontella vinkeln. Fäll in foten genom att hålla upp projektorn samtidigt som du trycker på frikopplingsknappen. Sätt sedan sakta ned projektorn. Skruva på den bakre foten i motsatt riktning. 2 1 Om projektorn inte står på en plan yta eller om skärmen inte står vinkelrätt mot projektorn blir den projicerade bilden trapetsformad. Information om hur du åtgärdar detta finns i "Korrigera keystone" på sid. 32. Titta inte in i objektivet när lampan är på. Det starka ljuset från lampan kan skada ögonen. Var försiktig när du trycker på justeringsknappen eftersom den sitter nära ventilationsgallret där det kommer ut varmluft. Automatisk justering av bilden I vissa fall behöver bildkvaliteten optimeras. Det gör du genom att trycka på AUTO på projektorn eller fjärrkontrollen. Inom tre sekunder ställer den inbyggda intelligenta autojusteringsfunktionen om frekvensvärdena och klockan så att du får bästa möjliga bildkvalitet. Skärmen är tom medan AUTO används. Den här funktionen är endast tillgänglig när datorsignal (analog RGB) valts. 30 Användning

31 Använda det inbyggda testmönstret Justera bildformen och skärpan genom att titta på ingångsinnehållet eller använda det inbyggda testmönstret via OSD-menyn eller fjärrkontrollen för att bättre se den ändrade formen. Öppna OSD-menyn och gå till SYSTEMINSTÄLLNING: Avancerad > Testmönster > På. Tryck på MODE/ ENTER. Testmönster visas. Finjustera bildstorlek och skärpa 1. Ställ in den storlek som du vill ha på den projicerade bilden med hjälp av zoomskjutreglaget. (MX766/MW767) 2. Ställ sedan in skärpan genom att vrida på fokusringen/skjutreglaget. MX766/MW767 MX766/MW767 MW822ST Användning 31

32 Korrigera keystone Keystone innebär att den projicerade bilden är märkbart bredare upptill eller nertill. Det inträffar när projektorn inte står vinkelrätt i förhållande till skärmen. Förutom att justera höjden på projektorn kan du korrigera det här manuellt med hjälp av något av följande steg. Använda fjärrkontrollen Tryck på / på projektorn eller fjärrkontrollen för att visa sidan för keystonekorrigering. Korrigera keystone-förvrängning i den övre delen av bilden genom att trycka på. Tryck på för att korrigera keystoneförvrängning i den nedre delen av bilden. Använda OSD-menyn 1. Tryck på MENU/EXIT och tryck sedan på / tills VISNING-menyn markerats. 2. Tryck på för att markera Keystone och tryck sedan på MODE/ENTER. Keystonekorrigeringssidan visas. 3. Tryck på för att korrigera keystoneförvrängning längst upp i bilden eller tryck på Tryck på /. Tryck på /. för att korrigera förvrängning längst ned i bilden. 32 Användning

33 Använda menyerna Projektorn är utrustad med OSD-menyer för inställning och justering. Nedan visas en översikt av menyn. Huvudmenyns ikon Huvudmeny Markering Delmeny Aktuell ingångssignal Status Gå till föregående sida eller avsluta genom att trycka på MENU/EXIT. Följande exempel beskriver hur man ställer in OSD-språk. 1. Tryck på MENU/EXIT på projektorn eller fjärrkontrollen för att öppna OSDmenyn. 3. Tryck på för att markera Språk och tryck på Enter för att välja önskat språk 2. Använd / för att markera SYSTEMINSTÄLLNING: Enkelmenyn. 4. Tryck på MENU/EXIT två gånger* på projektorn eller fjärrkontrollen för att lämna och spara inställningarna. *Första gången du trycker kommer du tillbaka till huvudmenyn och andra gången stängs OSD-menyn. Användning 33

34 Säkra projektorn Med ett säkerhetslås med kabel Projektorn måste installeras på en säker plats för att förhindra stöld. Köp annars ett lås, t.ex. ett Kensington lås, för att säkra projektorn. Du hittar en öppning för ett Kensingtonlås på bakre sidan av projektorn. Se artikel 25 på sid. 11 för detaljer. Ett Kensington-kabellås är vanligtvis en kombination av nyckel och lås. Se låsets dokumentation för information om hur det ska användas. Använda lösenordsfunktionen Av säkerhetsskäl och för att förhindra olovlig användning finns det en möjlighet att ställa in ett lösenord för projektorn. Du kan ange lösenordet via OSD-menyn. VARNING: Det blir problematiskt om du aktiverar strömbrytarlåset och sedan glömmer lösenordet. Skriv ut den här handboken (om nödvändigt) och skriv ned lösenordet i den. Förvara den sedan på säker plats för senare bruk. Ställa in ett lösenord Om du ställer in ett lösenord måste du ange det varje gång du startar projektorn. I annat fall går den inte att använda. 1. Öppna OSD-menyn och gå till SYSTEMINSTÄLLNING: Avancerad > Säkerhetsinställn.-menyn. Tryck på MODE/ENTER. Säkerhetsinställn.-sidan öppnas. 2. Markera Ändra säkerhetsinställningar och tryck på MODE/ENTER. 3. Markera Strömbrytarlås och välj På genom att trycka på /. 4. Som bilden till höger visar motsvarar de fyra pilknapparna (,,, ) fyra siffror (1, 2, 3, 4). Använd piltangenterna för att ange ditt önskade sexsiffriga lösenord. 5. Bekräfta det nya lösenordet genom att ange det igen. När du har angett lösenordet visas Säkerhetsinställn.-sidan igen. VIKTIGT: De inmatade siffrorna visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller när du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 6. Stäng OSD-menyn genom att trycka på MENU/EXIT. Om du glömmer bort lösenordet Om lösenordsfunktionen är aktiverad visas en uppmaning att ange det sexsiffriga lösenordet varje gång du startar projektorn. Om du anger fel lösenord visas ett meddelande om fel lösenord (se bilden till höger) i tre sekunder följt av meddelandet 'ANGE LÖSENORD'. Du kan försöka igen genom att ange ett nytt sexsiffrigt lösenord. Om du inte skrev upp lösenordet i handboken och inte kan komma ihåg det kan det återställas. Se "Procedur för återställning av lösenordet" på sid. 35 för detaljer. 34 Användning

35 Om du anger ett felaktigt lösenord fem gånger i följd stängs projektorn automatiskt av efter en liten stund. Procedur för återställning av lösenordet 1. Håll ned AUTO på projektorn eller fjärrkontrollen i tre sekunder. Projektorn visar ett kodat nummer på skärmen. 2. Skriv ned numret och stäng av projektorn. 3. Be om hjälp att avkoda numret på ditt lokala BenQ-servicecenter. Du kan bli ombedd att visa upp inköpskvittot på projektorn som bevis på att det är du som är ägaren. Ändra lösenordet 1. Öppna OSD-menyn och gå till SYSTEMINSTÄLLNING: Avancerad > Säkerhetsinställn. > Ändra lösenord-menyn. 2. Tryck på MODE/ENTER. Meddelandet ANGE AKTUELLT LÖSENORD visas. 3. Ange det gamla lösenordet. Om lösenordet stämmer visas meddelandet ANGE NYTT LÖSENORD. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet ANGE AKTUELLT LÖSENORD och du kan försöka igen. Du kan trycka på MENU/EXIT för att avbryta ändringen eller försöka med ett annat lösenord. 4. Ange ett nytt lösenord. VIKTIGT: De inmatade siffrorna visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller när du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 5. Bekräfta det nya lösenordet genom att ange det igen. 6. Du har nu angett ett nytt lösenord för projektorn. Kom ihåg att ange det nya lösenordet nästa gång projektorn startas. 7. Stäng OSD-menyn genom att trycka på MENU/ EXIT. Användning 35

36 Inaktivera lösenordsfunktionen För att inaktivera lösenordsskyddet går du tillbaka till menyn SYSTEMINSTÄLLNING: Avancerad > Säkerhetsinställn. > Ändra säkerhetsinställningar > Strömbrytarlås efter du öppnat OSD-menysystemet. Markera På genom att trycka på /. Meddelandet ANGE LÖSENORD visas. Ange det aktuella lösenordet. Om lösenordet stämmer återgår skärmmenyn till sidan Säkerhetsinställn. och 'På' visas i raden för lösenord Strömbrytarlås. Du behöver inte ange lösenordet nästa gång du sätter på projektorn. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet ANGE LÖSENORD och du kan försöka igen. Du kan trycka på MENU/EXIT för att avbryta ändringen eller försöka med ett annat lösenord. Även om du inaktiverar lösenordsfunktionen bör du ha det gamla lösenordet tillgängligt om du skulle behöva aktivera funktionen igen genom att ange det gamla lösenordet. Byta ingångssignal Projektorn kan anslutas till flera enheter samtidigt. Den kan emellertid endast visa en helskärm åt gången. Vid uppstart söker projektorn automatiskt efter tillgängliga signaler. Om du vill att projektorn automatiskt ska söka efter signalerna kontrollerar du att funktionen Snabb autosökning på menyn KÄLLA är På. Du kan även manuellt bläddra igenom tillgängliga ingångssignaler. 1. Tryck på SOURCE på projektorn eller på fjärrkontrollen. Ett fält för val av källa visas. 2. Tryck på / tills önskad signal är markerad och tryck därefter på MODE/ ENTER. När källan hittats visas information om den valda källan på skärmen i sekunder. Om det finns flera anslutna enheter kan du söka efter en annan signal genom att upprepa stegen 1-2. Den projicerade bildens ljusstyrka ändras också när du byter ingångssignal. PC, dvs. datapresentationer (grafik) från en dator som använder mest stillbilder är generellt sett ljusare än Video som visar mest rörliga bilder (filmer). Typen av ingångssignal påverkar också vilka inställningar som är tillgängliga i bildläget. Se "Välja bildläge" på sid. 39 för ytterligare detaljer. Den äkta skärmupplösningen för MX766/MX822ST är i ett 4:3 bildförhållande medan den äkta skärmupplösningen för MW767 är i ett 16:10 bildförhållande. Du bör välja och använda en ingångssignal som matar ut med den här upplösningen för att få bästa resultat vid bildvisning. Alla andra upplösningar skalförändras av projektorn beroende på vilket bildförhållande som ställts in, vilket kan orsaka bildförvrängning eller sämre bildskärpa. Se "Välja bildförhållande" på sid. 38 för ytterligare detaljer. 36 Användning

37 Ändra färgutrymme Om du mot all förmodan ansluter projektorn till en DVD-spelare via projektorns HDMIingång och den projicerade bilden visar fel färger, byt färgutrymme till YUV. 1. Tryck på MENU/EXIT och tryck sedan på / tills KÄLLA-menyn markerats. 2. Tryck på för att markera Överföring av färgutrymme och sedan på / för att välja färgutrymme. Denna funktion är endast tillgänglig när HDMI-ingången används. Förstora och söka efter detaljer Om du behöver leta efter detaljer på den projicerade bilden kan du förstora den. Använd pilknapparna för att navigera på bilden. Använda fjärrkontrollen 1. Tryck på ZOOM+/ZOOM- för att visa zoomfältet. 2. Tryck på ZOOM+ för att förstora centrum på bilden. Tryck på knappen upprepade gånger tills bildstorleken lämpar sig för dina behov. 3. Använd riktningsknapparna (,,, ) på projektorn eller fjärrkontrollen för att navigera i bilden. 4. Om du vill återställa bilden till den ursprungliga storleken trycker du på AUTO. Du kan också trycka på ZOOM-. Om du trycker på knappen igen förminskas bilden ytterligare tills den har återställts till ursprunglig storlek. Använda OSD-menyn 1. Tryck på MENU/EXIT och tryck sedan på / tills VISNING-menyn markerats. 2. Tryck på för att markera Digital zoom och tryck sedan på MODE/ENTER. Zoomfältet visas. 3. Upprepa steg 2-4 i ovanstående avsnitt "Använda fjärrkontrollen". Fortsätt till följande steg om du använder projektorns kontrollpanel. 4. Tryck på på projektorn upprepade gånger för att förstora bilden till önskad storlek. 5. Navigera i bilden genom att trycka på MODE/ENTER för att byta till panoreringsläget och tryck på riktningsknapparna (,,, ) för att navigera i bilden. 6. Använd riktningsknapparna (,,, ) på projektorn eller fjärrkontrollen för att navigera i bilden. 7. Om du vill minska bildens storlek trycker du på MODE/ENTER för att gå tillbaka till funktionen för att zooma in/ut och trycker sedan på AUTO för att återställa bilden till den ursprungliga storleken. Du kan även trycka på upprepade gånger tills bilden visas i den ursprungliga storleken. Det går bara att navigera i bilden om den har förstorats. Bilden kan förstoras ytterligare när du letar efter detaljer. Användning 37

38 Välja bildförhållande Bildförhållandet är förhållandet mellan bildens bredd och höjd. Eftersom digitala signaler blir allt vanligare kan digitala visningsenheter som den här projektorn dynamiskt sträcka ut och skalförändra bilden till ett annat förhållande än det som kommer från ingångssignalen. För att ändra bildförhållandet på den projicerade bilden (oavsett källans bildförhållande): Använda fjärrkontrollen 1. Tryck på ASPECT för att visa aktuella inställningar. 2. Tryck upprepade gånger på ASPECT för att välja det bildförhållande som passar för videosignalens format och dina visningskrav. Använda OSD-menyn 1. Tryck på MENU/EXIT och tryck sedan på / tills VISNING-menyn markerats. 2. Tryck på för att markera Bildförhållande. 3. Tryck på / för att välja det bildförhållande som passar för videosignalens format och dina visningskrav. Om bildförhållandet På bilderna nedan är inaktiva områden svarta och aktiva vita. OSD-menyer kan visas på de oanvända svarta områdena. 1. Auto: Skalförändrar en bild så att den passar projektorns upplösning i sin horisontella eller vertikala bredd. Det är lämpligt när den inkommande bilden varken har bildförhållandet 4:3 eller 16:9 och du vill utnyttja så mycket som möjligt av skärmen utan att ändra bildförhållandet. 16:10-bild 2. Verklig: Bilden projiceras med den ursprungliga upplösningen och anpassas för att rymmas inom visningsområdet. Ingångssignaler med lägre upplösning kommer att projiceras i en mindre bild än om den hade förstorats till att fylla skärmen. Du kan också justera zoominställningen eller flytta projektorn närmare filmduken för att öka storleken om det är nödvändigt. Du kan behöva ställa om projektorskärpan efter sådana justeringar. 3. 4:3: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 4:3. Det här passar bäst för bilder i 4:3-format, till exempel datorskärmar, standard-tv-filmer och dvd-filmer i 4:3-format, eftersom bilden då visas utan förändring av bildförhållandet. 16:9-bild 4:3-bild 16:9-bild 4:3-bild 38 Användning

39 4. 16:9: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 16:9. Det här passar bäst för bilder som redan har bildförhållandet 16:9, exempelvis högupplöst TV (HDTV), eftersom bilden då visas utan förändring av bildförhållandet :10: Justerar bildskalan så att bilden visas mitt på duken i bildförhållande 16:10. Det här passar bäst för bilder som redan har bildförhållandet 16:10, exempelvis högupplöst TV (HDTV), eftersom bilden då visas utan förändring av bildförhållandet. Optimera bilden Välja bildläge Projektorn levereras med ett flertal fabriksinställda programlägen så du kan välja ett som passar ditt rum och typ av ingångssignal. 16:9-bild 16:10-bild Välj ett användningsläge som passar dina behov genom att följa något av följande steg. Tryck på MODE/ENTER på fjärrkontrollen eller projektorn upprepade gånger tills önskat läge är valt. Gå till menyn BILDINSTÄLLNINGAR > Bildläge och tryck på / för att välja önskat läge. Bildlägena visas nedan. 1. Dynamisk läge: Maximerar den projicerade bildens ljusstyrka. Den här inställningen passar omgivningar där extra hög ljusstyrka krävs, t.ex. när man använder projektorn i väl upplysta rum. 2. Presentationsläge (standard): Avsett för presentationer. Ljusstyrkan betonas i detta läge. 3. srgb-läge: Maximerar renheten hos RGB-färgerna och ger verklighetstrogna bilder oavsett ljusstyrka. Passar bäst för bilder tagna med en srgb-kompatibel och riktigt kalibrerad kamera, och för datorgrafik och ritprogram som t.ex. AutoCAD. 4. Bioläge: Lämpar sig för att se färgrika filmer, videoklipp från digitalkameror eller digital video från dator, i ett mörkt (nedsläckt) rum. 5. Användare 1/Användare 2-läge: Återkallar de inställningar som anpassats baserat på de nuvarande tillgängliga bildlägena. Se "Ställa in läget Användare 1/Användare 2" på sid. 40 för ytterligare detaljer. Bildläget är fast i presentationsläge när PointDraw funktionen är på. Användning 39

40 Ställa in läget Användare 1/Användare 2 Du kan välja mellan två användardefinierade lägen om de aktuella bildlägena inte motsvarar dina behov. Du kan använda ett av bildlägena (utom Användare 1/Användare 2) som startpunkt och anpassa inställningarna. 1. Tryck på MENU/EXIT för att öppna OSD-menyn. 2. Gå till BILDINSTÄLLNINGAR > Bildläge-menyn. 3. Tryck på / för att välja Användare 1 till Användare Tryck på för att markera Referensläge. Denna funktion är endast tillgänglig när Användare 1 eller Användare 2-läget väljs i delmenyposten Bildläge. 5. Tryck på / så att ett bildläge som motsvarar dina behov väljs. 6. Tryck på för att välja en delmenypost som ska ändras och justera värdet med /. Se "Finjustera bildkvaliteten i användarlägen" nedan för ytterligare information. 7. När alla inställningar gjorts markerar du Spara inställningar och trycker på MODE/ENTER för att spara inställningarna. 8. Bekräftelsemeddelandet Inställning sparad visas. Använda väggfärg I en situation när du projicerar på en färgad yta, till exempel en målad vägg som kanske inte är vit, kan funktionen Väggfärg korrigera den projicerade bildens färg för att förhindra eventuella färgskillnader mellan källan och de projicerade bilderna. Om du vill använda den här funktionen går du till menyn VISNING > Väggfärg och trycker på / för att välja den färg som bäst motsvarar projektionsytans färg. Det finns flera förkalibrerade färger att välja mellan: Ljusgul, Rosa, Ljusgrön, Blå och Svart tavla. Finjustera bildkvaliteten i användarlägen Beroende på vilken signaltyp som upptäckts finns det några användardefinierade funktioner tillgängliga när Användare 1 eller Användare 2 valts. Baserat efter dina behov, du kan göra justeringar av dessa funktioner genom att markera dem och trycka / på projektorn eller fjärrkontrollen Justera Ljusstyrka Ju högre värdet är, desto ljusare blir bilden. Ju lägre inställning, desto mörkare bild. Justera kontrollen så att svarta områden i bilden ser svarta ut och så att du kan se detaljer i de mörka områdena Justera Kontrast Ju högre värdet är, desto större blir kontrasten. Använd denna för att ställa in nivån av vita nyanser när du justerat Ljusstyrka inställningen för att passa din input och visningsområde. -30 Justera Färg Med en lägre inställning blir färgerna mindre mättade. Om inställningen är för hög blir färgerna i bilden för intensiva och bilden ser orealistisk ut Användning

41 Justera Färgton Ju högre värde, desto rödare blir bilden. Ju lägre värde, desto grönare blir bilden. Justera Skärpa Ju högre värde, desto skarpare blir bilden. Ju lägre värde, desto mjukare blir bilden. Justera Brilliant Color Denna funktion använder sig av en ny färgbehandlingsalgoritm och förbättringar i systemnivå för att möjliggöra högre ljusstyrka samtidigt som färgerna blir verkligare och mer vibrerande. Det möjliggör en mer än 50 % ljusstyrkeökning i mellantonsbilder, som är vanliga i video- och naturscener, så att projektorn återger realistiska bilder med äkta färger. Om du föredrar bilder med den kvaliteten väljer du På. Om du inte behöver det väljer du Av. På är standardinställningen och rekommenderas för den här projektorn. När Av valts är inte funktionen Färgtemperatur tillgänglig. Välja Färgtemperatur Tillgängliga alternativ för färgtemperatur* varierar beroende på vald signaltyp. 1. Sval: Ger en blåaktig bild. 2. Normal: Bibehåller normala nyanser för vit. 3. Varm: Ger en rödaktig bild. *Om färgtemperaturer: Det finns många olika toner som av olika anledningar benämns som "vita". Färgtemperatur är en vanlig metod för visning av vita nyanser. Vitt med låg färgtemperatur blir rödaktigt. Vitt med hög färgtemperatur ser ut att ha mera blått i sig. Inställning av önskad färgtemperatur Ställa in en önskad färgtemperatur: 1. Markera Färgtemperatur och välj Varm, Normal eller Sval genom att trycka på / på projektorn eller fjärrkontrollen. 2. Tryck på för att markera Finjustering av färgtemperatur och tryck sedan på MODE/ENTER. Finjustering av färgtemperatur-sidan öppnas. 3. Tryck på / för att markera den post som du vill ändra och justera värdena genom att trycka på /. R-förstärkning/G-förstärkning/B-förstärkning: Justerar konstrastnivåerna för röd, grön och blå. R-förskjutning/G-förskjutning/B-förskjutning: Justerar nivån på ljusstyrkan röd, grön och blå. 4. Tryck på MENU/EXIT för att avsluta och spara inställningarna 3D-färghantering I de flesta installationssituationer är inte färghantering nödvändig, t.ex. i klassrum, sammanträdesrum eller sällskapsrum där ljuset förblir tänt, eller där det kommer in dagsljus genom fönstren. Färghantering bör endast användas vid permanenta installationer med styrda ljusnivåer, t.ex. i styrelserum, föreläsningssalar eller hemmabioanläggningar. Med färghantering kan du finjustera så att färgåtergivningen blir tydligare. Användning 41

42 Riktig färghantering kan endast uppnås vid kontrollerade och upprepbara visningsförhållanden. Du måste använda en kulörmätare och ange ett antal passande källbilder för att mäta färgåtergivningen. Dessa verktyg medföljer inte projektorn, men återförsäljaren av projektorn eller en kvalificerad installatör bör kunna hjälpa dig. Färghantering har sex uppsättningar (RGBCMY) färger som ska justeras. När du väljer färg kan du dess intervall och mättnad justeras oberoende enligt dina önskemål. Om du har köpt en testskiva med olika färgtestmönster som kan användas för att testa färgpresentationen på tv-apparater, projektorer etc. kan du projicera bilder på skivan på duken och öppna 3D-färghantering-menyn för att göra justeringar. Så här justerar du inställningarna: 1. Gå till menyn BILDINSTÄLLNINGAR och markera 3D-färghantering. 2. Tryck på MODE/ENTER för att öppna sidan 3D-färghantering. 3. Markera Primär färg och tryck på / för att välja en av färgerna röd, gul, grön, cyan, blå eller magenta. 4. Tryck på för att markera Nyans och tryck sedan på / för att välja dess omfånget. En ökning av omfånget inkluderar färger som består av fler proportioner av dess två angränsande färger. Se bilden till höger för information om hur färgerna förhåller sig till varandra. Om du exempelvis väljer röd och ställer in dess intervall på 0 väljs endast rent röd färg i den projicerade bilden. Om du ökar omfånget inkluderas röd färg som ligger nära gult och rött som ligger nära magenta. 5. Tryck på för att markera Mättnad och justera dess värden efter önskemål genom att trycka på /. Varje justering som görs återspeglas omedelbart i bilden. Om du exempelvis väljer Röd och ställer in dess värde till 0 påverkas endast rent röd färg. Mättnad är mängden av denna färg i en videobild. Lägre inställningar ger mindre mättade färger; en inställning på 0 tar helt bort färgen från bilden. Om mättnaden är för hög, kommer denna färg att bli dominant och orealistisk. 6. Tryck på för att markera Förstärkning och justera dess värden enligt önskemål genom att trycka på /. Kontrastnivån för vald primärfärg påverkas. Varje justering som görs återspeglas omedelbart i bilden. 7. Upprepa steg 3 till 6 för andra färgjusteringar. 8. Kontrollera att du gjort alla önskade justeringar. 9. Avsluta och spara inställningarna genom att trycka på MENU/EXIT. Återställning av nuvarande eller alla bildlägen 1. Gå till menyn BILDINSTÄLLNINGAR och markera Återställ bildinställning. 2. Tryck på MODE/ENTER och tryck på / för att välja Aktuell eller Alla. Aktuell: återställer nuvarande bildläge till förinställda inställningar från fabrik. Alla: återställer alla inställningar, förutom Användare 1/Användare 2 i BILDINSTÄLLNINGAR menyn till förinställda inställningar från fabrik. RÖD Magenta Gul BLÅ Cyan GRÖN 42 Användning

43 Ställa in presentationstimern Presentationstimern kan visa återstående presentationstid på skärmen. På så sätt kan du hantera tiden på ett bättre sätt när du håller en presentation. Följ de här stegen för att använda den här funktionen: 1. Gå till SYSTEMINSTÄLLNING: Enkel > Presentationstimer-menyn och tryck på MODE/ENTER för att visa Presentationstimer sidan. 2. Markera Timerintervall och bestäm timerns tidsperiod genom att trycka på /. Tidsperioden kan ställas in från 1 till 5 minuter i 1-minutssteg och från 5 till 240 minuter i 5-minutssteg. 3. Tryck på för att markera Timervisning och välj om du vill att timern ska visas på skärmen genom att trycka på /. Alternativ Beskrivning Alltid Visar timern på skärmen under hela presentationen. 1 min/2 min/3 min Visar timern på skärmen under de sista 1/2/3 minuterna. Aldrig Döljer timern under hela presentationen. 4. Tryck på för att markera Timerposition och ställ in timerpositionen genom att trycka på /. Överst till vänster Nederst till vänster Överst till höger Nederst till höger 5. Tryck på för att markera Räkningsmetod för timer och välj önskad räkningsmetod genom att trycka på /. Alternativ Beskrivning Uppräkning Räknar uppåt från 0 till den inställda tiden. Nedräkning Räknar nedåt från den inställda tiden till Tryck på för att markera Påminnelsesignal och bestäm om du vill aktivera ljudpåminnelse genom att trycka på /. Om du väljer På, hörs en dubbel ljudsignal de sista 30 sekunderna av upp/nerräkningen, och en tredubbel ljudsignal hörs när timern är klar. 7. Aktivera presentationstimern genom att trycka på. Tryck sedan på / för att markera På och sedan på MODE/ENTER. 8. Ett bekräftelsemeddelande visas. Markera Ja och tryck på MODE/ENTER för att bekräfta. Du ser meddelandet Timern är påslagen på skärmen. Timern börjar räkna när den slås på. Utför följande steg om du vill avbryta timern: 1. Gå till SYSTEMINSTÄLLNING: Enkel > Presentationstimer-menyn och markera Av. Tryck på MODE/ENTER. Ett bekräftelsemeddelande visas. 2. Markera Ja och tryck på MODE/ENTER för att bekräfta. Du kommer se meddelandet "Timern är avstängd!" på skärmen. Användning 43

44 Fjärrsidväxling Anslut projektorn till en stationär eller bärbar dator med en USB-kabel före användning av sidxäxling. Se "Ansluta en dator" på sid. 23 för ytterligare detaljer. Du kan använda ditt visningsprogram (på en ansluten dator) som svarar till sida upp/ned kommandon (t.ex. Microsoft PowerPoint) genom att trycka på PAGE + / - på fjärrkontrollen. Om sidväxling via fjärranvändning inte fungerar, kontrollera att USB-anslutningarna är korrekt utförda och att din dators musdrivrutin är av senaste version. Dölja bilden För att dra publikens fulla uppmärksamhet till presentatören kan du dölja skärmbilden med hjälp av knappen ECO BLANK på projektorn eller fjärrkontrollen. Tryck på valfri tangent på projektorn eller fjärrkontrollen för att återställa bilden. Ordet 'BLANK' visas på skärmen hörn när bilden är dold. När denna funktion är aktiverad med en ljudingång ansluten, ljudet kan fortfarande höras. Det går att ställa in tiden för tom skärm i SYSTEMINSTÄLLNING: Enkel > Driftsinställningar > Timer för svart bildmenyn så att projektorn visar bilden automatiskt efter en viss tid utan åtgärder på en tom skärm. Tidslängden kan ställas in från 5 till 30 minuter i 5-minuters steg. Blockera inte projektionsobjketivet eftersom det kan värma upp det blockerade objektet. Oavsett om Timer för svart bild är aktiverad eller inte, du kan trycka på valfri tangent (förutom PAGE + / -) på projektorn eller fjärrkontrollen för att återställa bilden. Frysa bilden Frys bilden genom att trycka på FREEZE på fjärrkontrollen. Ordet "FREEZE" visas på skärmen. För att frigöra funktionen, tryck på valfri tangent (med undantag för PAGE + / -) på projektorn eller fjärrkontrollen. Även om bilden på skärmen är frusen så fortsätter filmen på videokällan att rulla. Om den inkopplade enheten även sänder ut ljud kommer ljudet att höras även om bilden är frusen på skärmen. 44 Användning

45 Användning på hög höjd Vi rekommenderar att du använder Höghöjdsläge när du befinner dig mellan 1500 m 3000 m över havet, och rumstemperaturen är mellan 0-35 C. Använd inte Höghöjdsläge om din altitud är mellan 0 m and 1500 m och rumstemperaturen är mellan 0-35 C. Projektorn blir för kall om du slår på detta läge under sådant villkor. Aktivera Höghöjdsläge: 1. Tryck på MENU/EXIT och tryck sedan på / tills SYSTEMINSTÄLLNING: Avancerad-menyn markerats. 2. Tryck på för att markera Höghöjdsläge och tryck sedan på / för att välja På. Ett bekräftelsemeddelande visas. 3. Markera Ja och tryck på MODE/ENTER. Hantering i "Höghöjdsläge" kan orsaka högre brusnivåer eftersom ökad fläkthastighet krävs för att förbättra systemavkylningen och prestandan. Om du använder den här projektorn under andra extrema förhållanden (förutom ovanstående) kan den automatiska avstängningen aktiveras, vilket skyddar projektorn mot överhettning. I så fall löser du problemet genom att växla till höghöjdsläget. Detta innebär emellertid inte att projektorn kan fungera under alla tänkbara svåra och extrema förhållanden. Justera ljudet Ljudjusteringarna som utförs nedan påverkar projektorns högtalare. Se till att du har utfört en korrekt anslutning till projektorns ljudingång. Se "Anslutning" på sid. 21 för anslutning av ljudingång. Stänga av ljudet För att justera ljudnivån, tryck på MUTE på fjärrkontrollen, eller: 1. Tryck på MENU/EXIT och tryck sedan på / tills SYSTEMINSTÄLLNING: Avancerad-menyn markerats. 2. Tryck på för att markera Ljudinställningar och tryck sedan på MODE/ENTER. Sidan för ljudinställningar visas. 3. Markera Tyst och välj På. Justera ljudnivån Justera ljudnivån genom att trycka på / / / på fjärrkontrollen eller på projektorn, eller: 1. Upprepa steg 1-2 ovan. 2. Markera Volym och välj önskad ljudnivå. Användning 45

46 Stänga av Ström på/av ringsignal Stänga av signalen: 1. Upprepa steg 1-2 i avsnittet Tysta ljudet. 2. Markera Signal för påslagning/avstängning och välj Av. Enda sättet att ändra på Ström på/av ringsignal är att välja På eller Av här. Inställningen ändras inte av att ljudet stängs av eller att ljudnivån ändras. Justera mikrofonens ljudnivå För att justera ljudnivån, tryck MIC/VOL +/- på fjärrkontrollen, eller 1. Upprepa steg 1-2 i avsnittet Tysta ljudet. 2. Markera MIkrofonvolym och välj önskad ljudnivå. Mikrofonljudet fortsätter att fungera även om Tyst aktiverats. Anpassa projektorns menyvisning OSD-menyerna kan ställas in enligt dina önskemål. Följande inställningar påverkar inte projektorns inställningar, drift eller prestanda. Tid för menyvisning i menyn SYSTEMINSTÄLLNING: Enkel > Menyinställningar ställer in tidslängden som OSD-menyn kommer att vara aktiv efter din sista knapptryckning. Du kan ange en tidsperiod på mellan 5 och 30 sekunder i steg om 5 sekunder. Använd / för att välja en lämplig tid. Menyplacering i menyn SYSTEMINSTÄLLNING: Enkel > Menyinställningar ställer in OSD-menyns position på fem platser. Använd / för att välja önskad position. Språk i menyn SYSTEMINSTÄLLNING: Enkel ställer in ditt språk för OSDmenyn. Använd Enter för att välja språk. Påminnelsemeddelande i SYSTEMINSTÄLLNING: Enkel > Menyinställningar-menyn ställer in om påminnelsemeddelanden ska visas på skärmen. Använd / för att välja önskad inställning. Välkomstskärm i menyn SYSTEMINSTÄLLNING: Enkel ställer in en föredragen logotypskärm som visas under projektorns uppstartning. Använd / för att välja skärm. 46 Användning

47 Välj lampsparläge Använda fjärrkontrollen. Tryck på SmartEco och markera Lampläge. Tryck sedan på / för att välja Normal/Ekonomiläge/SmartEco. Använda OSD-menyn. 1. Tryck på MENU/EXIT och trycke sedan på / tills SYSTEMINSTÄLLNING: Avancerad-menyn markerats. 2. Tryck på för att markera Lampläge och tryck sedan på MODE/ENTER. Sidan för lampinställningar visas. 3. Markera Lampläge och tryck sedan på / för att välja Normal/Ekonomiläge/SmartEco. Lampans ljusstyrka varierar mellan de olika lamplägena. Se beskrivningen i nedanstående tabell. Lampläge Normal Ekonomiläge SmartEco Beskrivning 100 % av lampans ljusstyrka. Sparar 20 % av lampans energiförbrukning. Sparar upp till 70 % av lampans energiförbrukning beroende på innehållets ljusstyrka. Om Ekonomiläge läge eller SmartEco-läge valts reduceras ljusstyrkan och den projicerade bilden mörkare. Användning 47

48 Använda Lektionsplan För att göra det lättare för lärare att skriva på tavlan kan du använda den inbyggda mallen med OSD-menyn. Öppna OSD-menyn och gå till VISNING > Lektionsplan. Välj Svart tavla/ Whiteboard > Av/Bokstavsform/Arbetsblad/Koordinatsystem. Lektionsplan visas. Lektionsplan Whiteboard Svart tavla Bokstavsform Arbetsblad Koordinatsystem 48 Användning

49 Kontrollera projektorn i LAN-miljö I Nätverksinställningar kan du hantera projektorn via en webbläsare från en dator när datorn och projektorn anslutits ordentligt till samma lokala nätverk. Konfigurera inställningarna för Trådbundet nätverk I DHCP-miljö: 1. Anslut ena änden av en RJ45-kabel till projektorns LAN-ingång och den andra änden till RJ45-porten. 2. Tryck på MENU/EXIT och tryck sedan på / tills SYSTEMINSTÄLLNING: Avancerad-menyn markerats. 3. Tryck på för att markera Nätverksinställningar och tryck sedan på MODE/ ENTER. Nätverksinställningar-sidan öppnas. 4. Tryck på för att markera Trådbundet nätverk och tryck sedan på MODE/ ENTER. 5. Tryck på för att markera DHCP och tryck sedan på / för att välja På. 6. Tryck på för att markera Verkställ och tryck sedan på MODE/ENTER. 7. Ange Trådbundet nätverk-sidan igen. IP-adress,Nätmask, Standard-gateway och DNS-inställningarna visas. Anteckna IP-adressen. Om IP-adressen fortfarande inte visas, kontakta din ITS-administratör. I icke-dhcp-miljö: 1. Upprepa steg 1-4 ovan. 2. Tryck på för att markera DHCP och tryck sedan på / för att välja Av. 3. Kontakta din ITS-administratör för information om IP-adress, Nätmask, Standardgateway och DNS-inställningarna. 4. Tryck på för att välja det kommando du vill ändra på och ange värdet. 5. Tryck på för att markera Verkställ och tryck sedan på MODE/ENTER. Konfigurera inställningarna för Trådlöst nätverk 1. Anslut den trådlösa BenQ-dongeln (extra tillbehör) till USB TYP-A-ingången på projektorn. 2. Markera Trådlöst nätverk i SYSTEMINSTÄLLNING: Avancerad > Nätverksinställningar menyn och tryck på MODE/ENTER. 3. För anslutning i AP-läge måste du anteckna SSID-informationen och sedan söka efter projektorn med samma SSID i Q Presenter för att kunna påbörja projektion. För anslutning i Infrastruktur-läget måste du välja projektorns SSID när du vill ansluta. Se "Visa bilder via Q Presenter" på sid. 59 för ytterligare detaljer. Användning 49

50 4. Använd datorns trådlösa anslutning för att ansluta till nätverket. Om WEP-nyckeln är inställd i projektorn måste användaren ange lösenordet för WEP-nyckeln för att kunna ansluta till nätverket. Fjärrkontrollera projektorn via en webbläsare När du konfigurerat LAN-inställningarna kan du hitta projektorns IP-adress nertill på nätverksskärmen. Du kan använda vilken dator som helst som befinner sig på samma LAN för att kontrollera projektorn. 1. Ange projektorns adress i webbläsarens adressfält och tryck sedan på Enter. Exempel: 2. Sidan för BenQ:s fjärrnätverksoperationer öppnas. Webbsidans kontroller stöder IE version 7.0 eller senare. 50 Användning

51 Illustrationerna för webbsidekontrollerna, Q Presenter och USB Reader är avsedda som förklaringar och kan variera från den faktiska designen på din projektor. 3. Klicka på Download (Ladda) ner för att spara Q Presenter på din dator. Du kan också länka till webbsidekontrollerna från Q Presenter > Settings (Inställningar) > Advanced Setting (Avancerade inställningar) > Control projector via web page (Kontrollera projektor via webbsida) på sida Utför programvaruinstallationen. 5. Öppna Q Presenter, sök och anslut en nätverksbildskärm. Se "Visa bilder via Q Presenter" på sid. 59 för ytterligare detaljer. På sidan Virtuellt tangentbord kan du använda datorn som om du använde fjärrkontrollen eller projektorns kontrollpanel. i i Användning 51

52 i. De här knapparnas funktioner är desamma som på fjärrkontrollen. Se "Fjärrkontroll" på sid. 14 för ytterligare detaljer. På sidan Display Setting (Bildskärmsinställningar) kan du använda projektorn på samma sätt som du använder OSD-menyerna. Dessa funktioner har en del användbara menyinställningar. På sidan Picture Setting (Bildinställningar) kan du använda projektorn på samma sätt som du använder BILDINSTÄLLNINGAR-menyn. Informationssidan visar projektorns information och status. 52 Användning

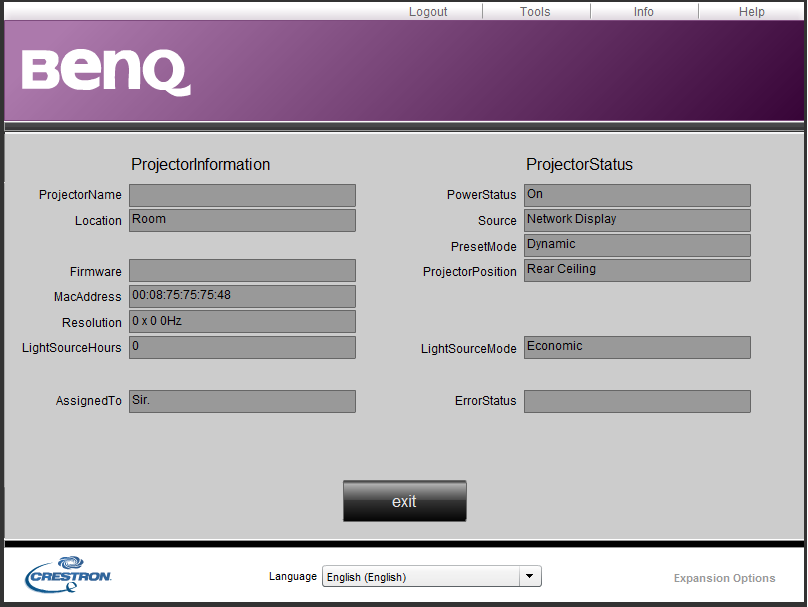

53 På sidan Conference Control (Konferenskontroll) kan du kontrollera datorns bildskärmsstatus för alla datorer anslutna till den här projektorn. Crestron-sidan är endast tillgänglig om du är ansluten till ett Trådbundet nätverk. Den ger dig också möjligheten att fjärrkontrollera projektorn. Crestron stöder RoomView version Användning 53

54 i ii i i iii i. Funktionerna för de här knapparna är desamma som i OSD-menyerna eller på fjärkontrollen. Se "2. BILDINSTÄLL-NINGAR" på sid. 71 och "Fjärrkontroll" på sid. 14 för detaljer. Menyknappen kan också användas till att gå tillbaka till tidigare OSD-meny, avsluta och spara menyinställningarna. ii. Byt ingångskälla genom att klicka på önskad signal. iii. Du kan välja det OSD-språk du föredrar. På verktygssidan kan du hantera projektorn, konfigurera inställningarna för LANkontrollerna och säker åtkomst för fjärrnätverksoperationer på den här projektorn. i iii ii iv v 54 Användning

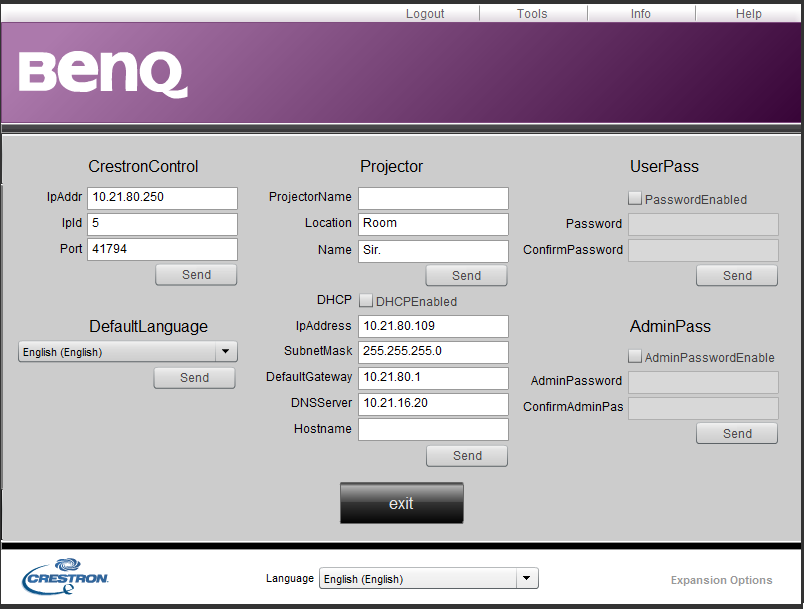

55 i. Du kan ge projektorn ett namn och kontrollera dess placering och vem som är ansvarig för den. ii. Du kan justera inställningarna för Trådbundet nätverk. iii. När de ställts in lösenordsskyddas åtkomst av fjärrnätverksoperationer på den här projektorn. iv. När de ställts in lösenordsskyddas åtkomst av verktygssidan. När justeringarna gjorts, tryck på Skicka för att spara data på datorn. v. Tryck på exit (avsluta) för att återgå till Crestron-sidan för fjärrnätverksoperationer. Info (Information)-sidan visar projektorns information och status. i i. Tryck på exit (avsluta) för att återgå till Crestron-sidan för fjärrnätverksoperationer. På sidan Admin (Administratör) kan du ange Basic (Enkel), Wired LAN (Trådbundet nätverk), Wireless LAN (Trådlöst nätverk) och postsidorna när lösenordet angetts. Standardlösenordet är "0000". För att ändra på lösenordet, gå till sidan Basic (Enkel). Användning 55

56 På sidan Basic (Enkel) kan du ändra lösenordet och välja anslutna personer. Antalet anslutna personer kan påverka prestanda för visning över nätverk. 56 Användning

57 På sidan Wired LAN (Trådbundet nätverk) kan du justera inställningarna för Wired LAN (Trådbundet nätverk). På sidan Wireless LAN (Trådlöst nätverk) kan du justera inställningarna för Wireless LAN (Trådlöst nätverk). Max längd för SSID-strängen är 16 bitar. Använd en annan SSID när fler än två projektorer ansluts via trådlöst LAN. Användning 57

58 På sidan Mail (Post) kan du skicka e-postpåminnelser till din ITS-administratör. Du kan först pröva Mail Test (E-posttest)-funktionerna för att kontrollera att Alert Mail (Larm-e-posten) fungerar. 58 Användning

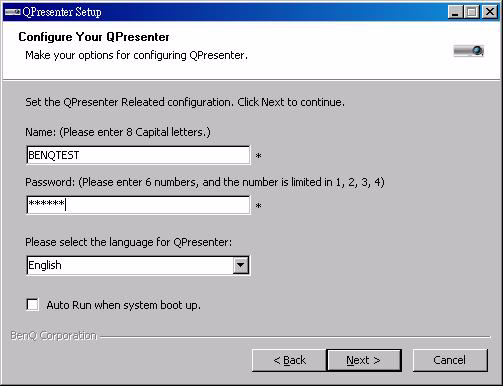

59 Visa bilder via Q Presenter Q Presenter är en applikation som körs på värddatorn. Den ansluter till en tillgänglig nätverksbildskärm och överför skrivbordsinnehållet till nätverksbildskärmen via den lokala nätverksanslutningen. Se till att stänga av andra program för virtuell nätverkskontroll innan du använder Q Presenter. 1. Anslut projektorn med en RJ45-kabel och se till att din bärbara eller stationära dator också anslutits till LAN-nätverket. Se "Konfigurera inställningarna för Trådbundet nätverk" på sid. 49 och "Konfigurera inställningarna för Trådlöst nätverk" på sid. 49 för detaljer. 2. Leta rätt på IP-adressen och ange projektorns adress i webbläsarens adressfält. Se "Fjärrkontrollera projektorn via en webbläsare" på sid. 50 för ytterligare detaljer. 3. Ladda ner Q Presenter, packa upp det och avsluta programinstallationen. 4. Efter installation, dubbelklicka på Q Presenter-ikonen. Q Presenter-sidan öppnas. 5. Klicka på Search (Sök)-ikonen. På Search (Sök)-sidan kan du söka efter och ansluta till en nätverksbildskärm. iv i ii iii i. Ange IP-adressen (se "Fjärrkontrollera projektorn via en webbläsare" på sid. 50 för detaljer) eller klicka på Search (Sök). ii. Projektorer länkade till LAN kommer att hittas. Välj den projektor du vill länka. Användning 59

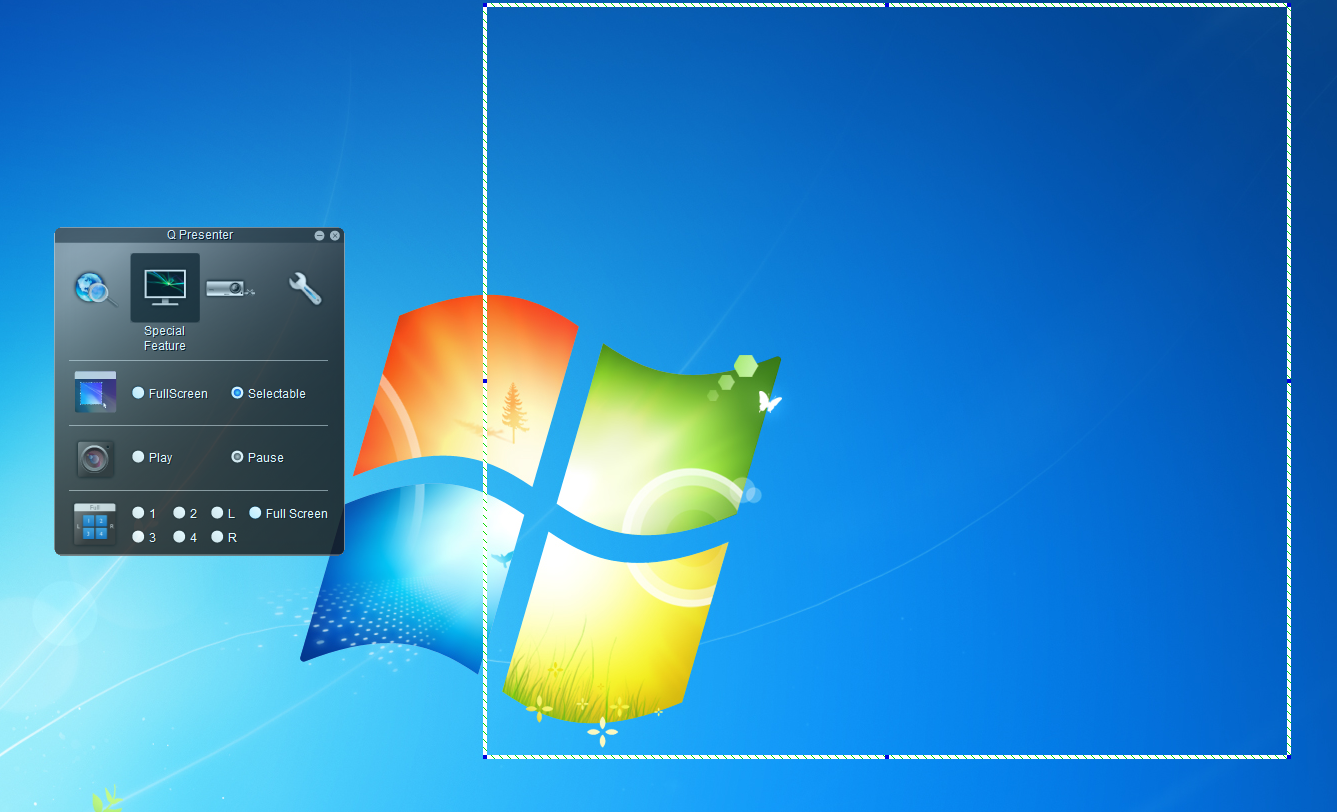

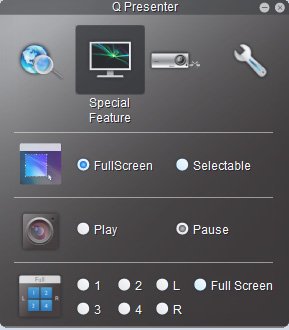

60 iii. Klicka på "Connect (Anslut)". Du bör sedan kunna se bilden på projektorn. iv. Klicka för att koppla ned alla anslutna projektorer. På sidan Special Feature (Speciella egenskaper) finns en del avancerade funktioner för hantering av den visade bilden på din projektor. i ii iii i. Full Screen (Fullskärm): hela bilden visas på projektorn. Selectable (Valbar): en fyrkant öppnas som du kan flytta på och dra över det område du vill visa publiken. ii. Du kan välja att Spela upp/pausa visning av skrivbordsinnehållet på anslutna nätverksbildskärmar. 60 Användning

61 iii. 4-1 Visa (upp till fyra datorer kan visas på en projektor på samma gång). Klicka på den plats du vill visa. Fyra platser kan väljas (1-4) eller två platser (V och H) om det är två datorer. När du klickat på den plats du vill visa visas bilden på projektorn. Du kan välja plats när du vill, till och med återgå till fullskärm eller tom skärm. På sidorna för Basic Settings (Enkla inställningar) och Advanced Settings (Avancerade inställningar) kan du konfigurerar Q Presenter. i ii iii iv v vi i. Du kan välja om du vill aktivera Remote Desktop (Fjärrskrivbord)-funktionen. Om Remote Desktop (Fjärrskrivbord)-funktionen aktiverats kan du byta namn och lösenord. Om den inte aktiverats är Name (Namn) och Password (Lösenord) gråmarkerade. ii. Du kan ställa in namn och lösenord på den anslutna datorn. Name (Namn) måste bestå av åtta kapitäler från A-Z & 0-9. Password (Lösenord) måste bestå av sex siffror mellan 1 och 4. iii. När Q Presenter installerats identifierar programmet automatiskt språket för datorns operativsystem och installerar samma språk. Om språket inte inkluderats behålls engelska som standardinställning. iv. Du kan välja om du vill aktivera notifieringsmeddelanden. v. När du aktiverat 1:N-visning kan 1PC/NB visa upp till åtta projektorer på samma gång. vi. När inställningen gjorts, tryck på Apply (Verkställ) för att spara ändringarna. Användning 61

62 vii viii ix x vii. Du kan välja Video- eller Graphic (Grafik)-visningsläge. Graphic Mode (Grafikläge): sämre bildkvalitet men högre överföringshastighet. Video Mode (Videoläge): bättre bildkvalitet men lägre överföringshastighet. Faktisk överföringsprestanda avgörs dock av den aktuella nätverksanvändningen. viii. Du kan välja om du vill öppna Q Presenter automatiskt när datorn startas. ix. När inställningen gjorts, tryck på Apply (Verkställ) för att spara ändringarna. x. Du kan länka till BenQ:s sida för fjärrnätverksoperationer på sida Användning

63 Använda Webbkontrollås Denna funktion är utformad att förhindra att obehöriga ändrar projektorns inställningar genom Projector Network Display System (Projektorns nätverksvisningssystem). Aktivera funktionen: 1. Ange projektorns adress i webbläsarens adressfält när datorn är ansluten till projektorn och tryck på Enter (Retur). 2. Gå till Admin-sidan i Projector Network Display System (Projektorns nätverksvisningssystem). 3. Ange det aktuella lösenordet. 4. Klicka på ON (PÅ) på raden Web Control Lock (Webbkontrollås). Nästa gång någon ansluter till projektorn har sidan Projector Network Display System (Projektorns nätverksvisningssystem) begränsade funktioner. Inaktivera funktionen: 1. Gå till Admin-sidan i Projector Network Display System (Projektorns nätverksvisningssystem). 2. Ange det aktuella lösenordet. 3. Klicka på OFF (AV) på raden Web Control Lock (Webbkontrollås). Det går även att använda skärmmenyn för att växla funktionen: 1. Gå till menyn SYSTEMINSTÄLLNING: Avancerad > Säkerhetsinställn. > Ändra säkerhetsinställningar efter att OSD-menysystemet öppnats. Tryck på MODE/ENTER. Meddelandet "ANGE LÖSENORD" visas. Ange det aktuella lösenordet. 2. Om lösenordet är korrekt återgår OSD-menyn till Säkerhetsinställn.-sidan igen. Tryck på för att markera Webbkontrollås och tryck på / för att välja På eller Av. Använda Inloggningskod för projicering Denna funktion ger nätverksvisning genom rätt projektor. Växla funktionen: 1. Gå till menyn SYSTEMINSTÄLLNING: Avancerad > Nätverksinställningar i skärmmenyn. Tryck på MODE/ENTER. 2. Tryck på för att markera Inloggningskod för projicering och tryck på / för att välja På eller Av. När funktionen är aktiverad genererar projektorn en slumpmässig, fyrsiffrig kod uppe till höger när källan växlar till Network Display (Nätverksvisning). Ange den fyrsiffriga koden i Q Presenter vid anslutning till projektorn. Användning 63

64 Använda sändningsfunktionen När det gäller 1:N LAN visning finns det två sätt att använda denna funktion: 1. Genom TCP/IP (stöder upp till 8 projektorer, original design) 2. Genom fleranvändaruppkoppling (stöder upp till 255 projektprer, detta är ny design) Du kan välja kanal 1, 2, 3, 4, 5, med visning av motsvarande IP(grå). Det finns 1~25 kanaler (25IPs) för dig att fritt välja mellan: ~ Om kanalen är fast vid nödkanal kommer projektorn, när den upptäcker att bilder som kommer från denna kanal, att automatiskt projicera bilden. Källor behöver inte bytas manuellt. För att aktivera denna funktion: Funktionen kräver specialversion av QPresenter. Ladda ned den från CD-skivan med bruksanvisningen. 1. Gå till menyn SYSTEMINSTÄLLNING: Avancerad > Nätverksinställningar i skärmmenyn. Tryck på MODE/ENTER. 2. Tryck på för att markera Sändning och tryck sedan på / för att välja På. 3. Öppna den Advanced Settings (Avancerade inställningar)-sidan i Qpresenter. 4. Klicka på Ja på raden Activating Broadcasting (Aktivera sändning) och klicka på Verkställ. eller 1. Öppna Projector Network Display System (Projektorns nätverksvisningssystem) och gå till Basic (Enkla) sidan. 2. Klicka på På på Sändning raden och välj en kanal i rullgardinslistan. 3. Öppna den Advanced Settings (Avancerade inställningar)-sidan i Qpresenter. 4. Klicka på Ja på raden Activating Broadcasting (Aktivera sändning) och klicka på Verkställ. Denna funktion är endast aktiv när nätverksvisningssidor valts. Minimum systemkrav för datorn är Intel Core 2 Dou 2.4GHz CPU, 2G DDR. Presentation från en USB-läsare Den här funktionen visar ett bildspel med bilder lagrade på en USB-flashenhet ansluten till projektorn. Den kan eliminera behovet av en datorkälla. Bildfilstyper USB-läsaren visa bilder i JPEG-, GIF-, TIFF-, PNG- och BMP- format. En fyrkantig ruta visas i filnamnet istället för oidentifierade tecken. Det filnamnet stöds inte. Filer i GIF-, TIFF-, PNG- och BMP-format kan endast visas om de är mindre än WXGA (1280 x 800). Om en mapp innehåller fler än 200 bilder visas bara de första 200 bilderna. 64 Användning

65 Förberedelser Visa bilder i ett bildspel på följande sätt: 1. Anslut en USB-flashenhet till din dator och kopiera filer från datorn till USBflashenheten. 2. Starta projektorn om det behövs. 3. Ta bort USB-flashenheten från datorn och sätt i den i projektorns USB TYP-A-uttag. 4. Visning av miniatyrer. Kontrollera USB-läsaren Vid visning av miniatyrer: ii i iii i. Miniatyrer ii. Vald mapp iii. Stött filformat Till Tryck öppen mapp Enter bläddra igenom miniatyrer fyra piltangenter återgå till en föregående sida Auto stäng USB-läsaren Avsluta ändra till en annan sida / återgå till första sidan i den mappen Tillb. starta bildspel Bildspel när en bild markerats. justera USB-läsarinställningar Inställning Användning 65

66 Under bildspel: Till gå till föregående eller nästa bild / Tryck vrid bilden i 90 grader medurs/moturs / (Vridningen är tillfällig. Bilden återgår till dess ursprungliga riktning när du återgår till miniatyrerna) starta/stoppa bildspel Enter återgå till en föregående sida Auto 66 Användning

67 Settings (Inställningar)-sida: i ii iii iv i. Du kan justera sorteringsinställningarna. ii. Du kan justera bildspelsinställningarna. iii. Tryck på OK för att spara inställningarna. iv. Tryck på Cancel (Avbryt) för att ignorera ändringen. Användning 67

68 Fjärrskrivbordskontroll via Q Presenter Q Presenter kan utföra Remote Desktop Control (RDC, Fjärrskrivbordskontroll) för värddatorn från projektorplatsen. 1. Ställ in RDC inloggningskontot (användarnamn och lösenord) i Q Presenter. Name (Namn): måste vara åtta kapitäler A-Z och siffror 0-9. Password (Lösenord): måste vara sex siffror mellan 1 och 4. Om en stor skara åskådare tittar på skärmen när lösenordet anges förflyttas siffran upp, till vänster, ner, till höger i ordningsföljd 1 till 4 på fjärrkontrollens eller projektorns knappsats. Om flera liknande Q Presenter-namn påträffas visas felmeddelandet "Dubblett" på projektorns skärmmeny. 2. Aktivera funktion Remote Desktop Control (Fjärrskrivbordskontroll) i Q Presenter > Settings (Inställningar) > Basic Settings (Enkla inställningar). 68 Användning
