1 MP612/MP612c/MP622/MP622c Digital projektor Mainstream-serien Användarhandbok Välkommen

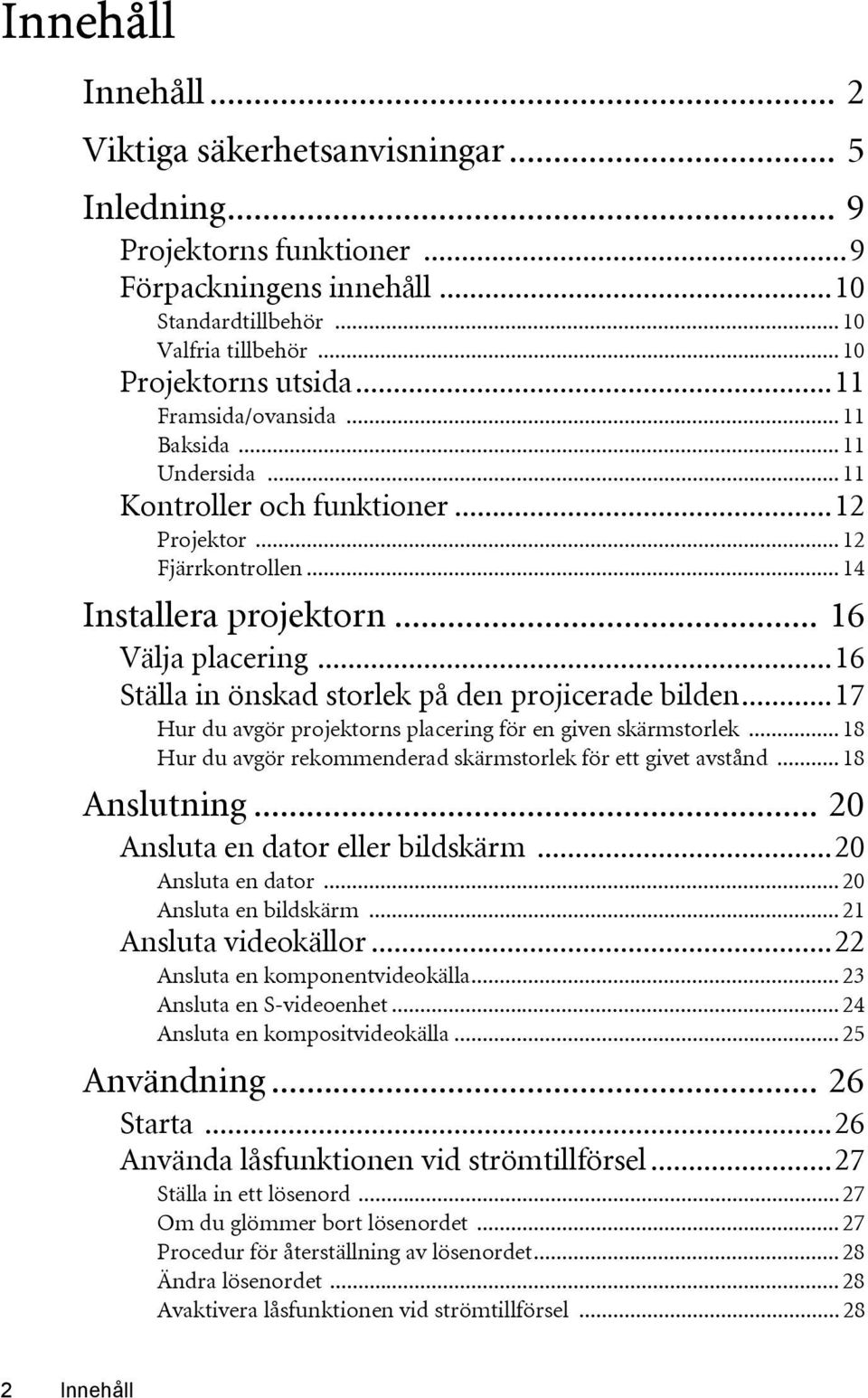

2 Innehåll Innehåll... 2 Viktiga säkerhetsanvisningar... 5 Inledning... 9 Projektorns funktioner...9 Förpackningens innehåll...10 Standardtillbehör Valfria tillbehör Projektorns utsida...11 Framsida/ovansida Baksida Undersida Kontroller och funktioner...12 Projektor Fjärrkontrollen Installera projektorn Välja placering...16 Ställa in önskad storlek på den projicerade bilden...17 Hur du avgör projektorns placering för en given skärmstorlek Hur du avgör rekommenderad skärmstorlek för ett givet avstånd Anslutning Ansluta en dator eller bildskärm...20 Ansluta en dator Ansluta en bildskärm Ansluta videokällor...22 Ansluta en komponentvideokälla Ansluta en S-videoenhet Ansluta en kompositvideokälla Användning Starta...26 Använda låsfunktionen vid strömtillförsel...27 Ställa in ett lösenord Om du glömmer bort lösenordet Procedur för återställning av lösenordet Ändra lösenordet Avaktivera låsfunktionen vid strömtillförsel Innehåll

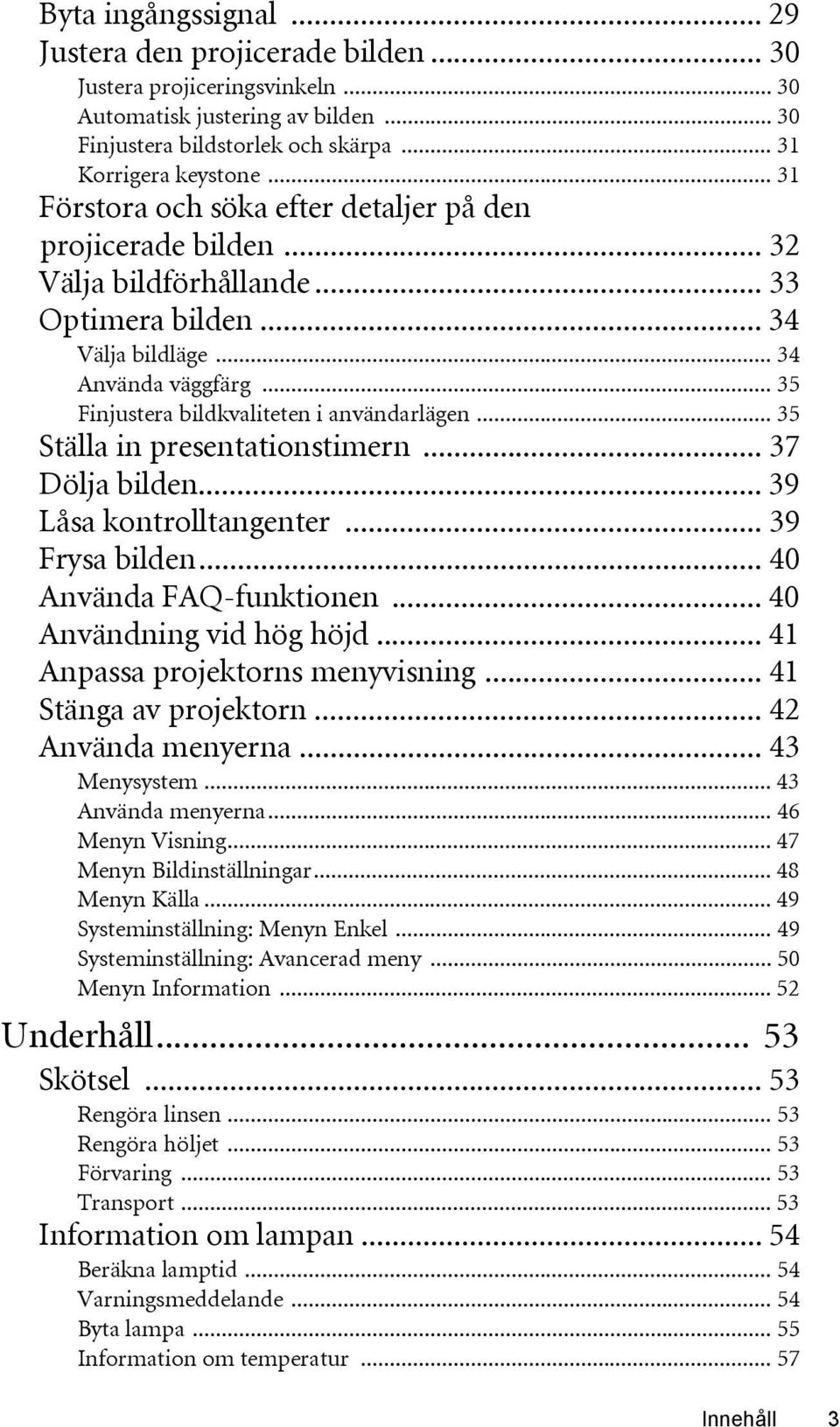

3 Byta ingångssignal Justera den projicerade bilden Justera projiceringsvinkeln Automatisk justering av bilden Finjustera bildstorlek och skärpa Korrigera keystone Förstora och söka efter detaljer på den projicerade bilden Välja bildförhållande Optimera bilden Välja bildläge Använda väggfärg Finjustera bildkvaliteten i användarlägen Ställa in presentationstimern Dölja bilden Låsa kontrolltangenter Frysa bilden Använda FAQ-funktionen Användning vid hög höjd Anpassa projektorns menyvisning Stänga av projektorn Använda menyerna Menysystem Använda menyerna Menyn Visning Menyn Bildinställningar Menyn Källa Systeminställning: Menyn Enkel Systeminställning: Avancerad meny Menyn Information Underhåll Skötsel Rengöra linsen Rengöra höljet Förvaring Transport Information om lampan Beräkna lamptid Varningsmeddelande Byta lampa Information om temperatur Innehåll 3

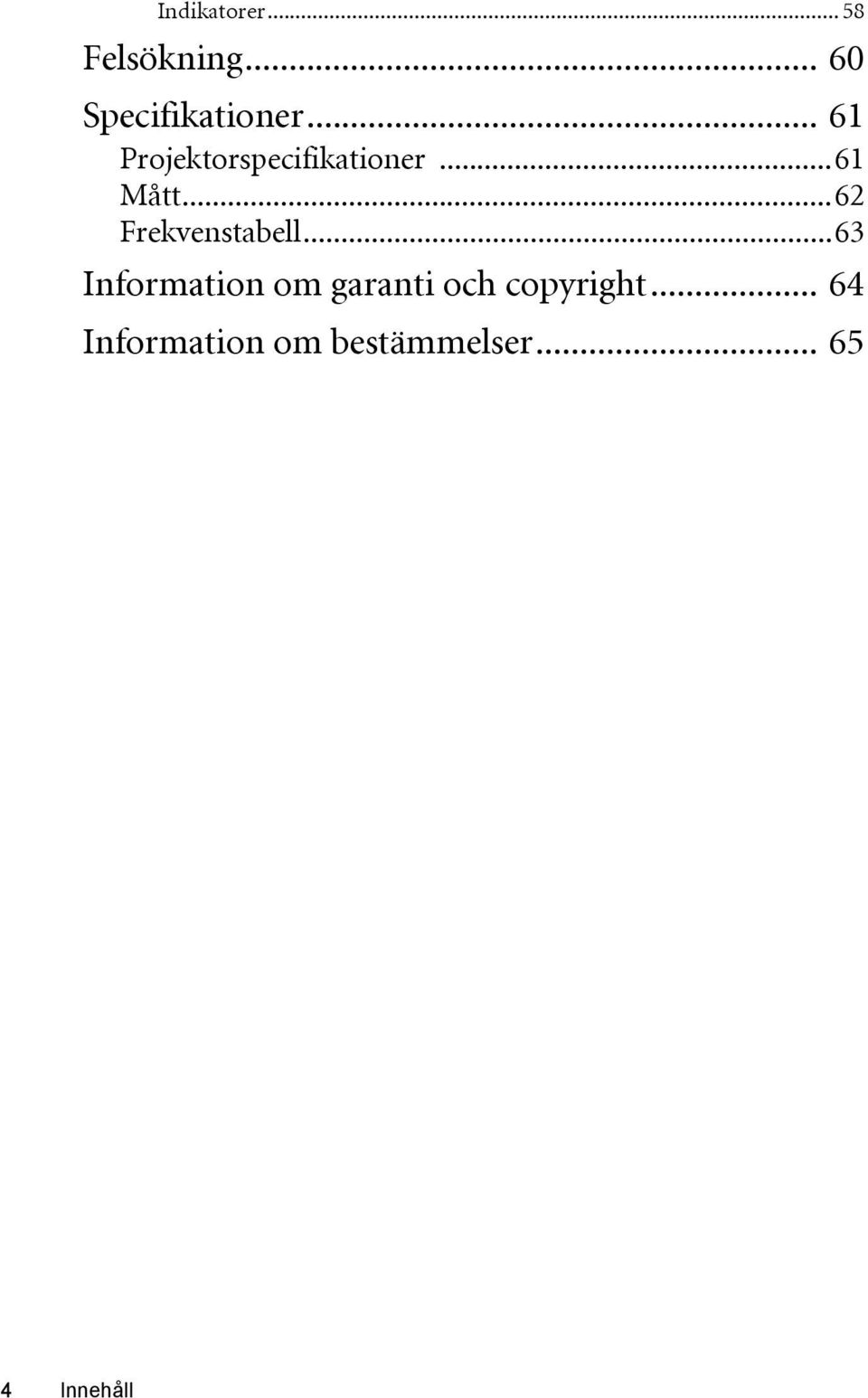

4 Indikatorer Felsökning Specifikationer Projektorspecifikationer...61 Mått...62 Frekvenstabell...63 Information om garanti och copyright Information om bestämmelser Innehåll

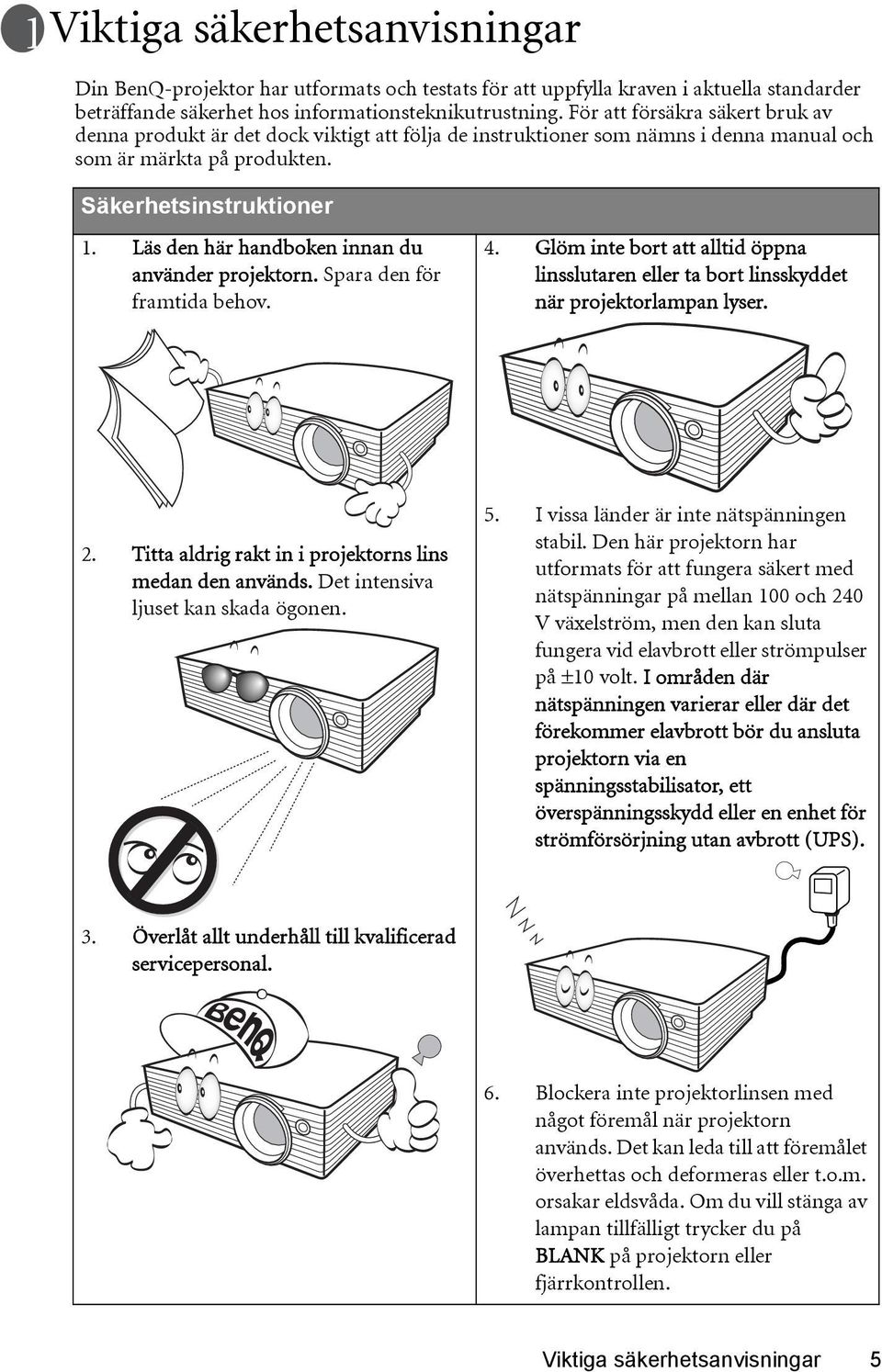

5 Viktiga säkerhetsanvisningar Din BenQ-projektor har utformats och testats för att uppfylla kraven i aktuella standarder beträffande säkerhet hos informationsteknikutrustning. För att försäkra säkert bruk av denna produkt är det dock viktigt att följa de instruktioner som nämns i denna manual och som är märkta på produkten. Säkerhetsinstruktioner 1. Läs den här handboken innan du använder projektorn. Spara den för framtida behov. 4. Glöm inte bort att alltid öppna linsslutaren eller ta bort linsskyddet när projektorlampan lyser. 2. Titta aldrig rakt in i projektorns lins medan den används. Det intensiva ljuset kan skada ögonen. 5. I vissa länder är inte nätspänningen stabil. Den här projektorn har utformats för att fungera säkert med nätspänningar på mellan 100 och 240 V växelström, men den kan sluta fungera vid elavbrott eller strömpulser på ±10 volt. I områden där nätspänningen varierar eller där det förekommer elavbrott bör du ansluta projektorn via en spänningsstabilisator, ett överspänningsskydd eller en enhet för strömförsörjning utan avbrott (UPS). 3. Överlåt allt underhåll till kvalificerad servicepersonal. 6. Blockera inte projektorlinsen med något föremål när projektorn används. Det kan leda till att föremålet överhettas och deformeras eller t.o.m. orsakar eldsvåda. Om du vill stänga av lampan tillfälligt trycker du på BLANK på projektorn eller fjärrkontrollen. Viktiga säkerhetsanvisningar 5

6 Säkerhetsinstruktioner (forts.) 7. Lampan blir mycket varm när projektorn används. Låt projektorn kylas av under cirka 45 minuter innan du tar bort lampmonteringen för att byta lampa. 10. Placera inte produkten på ostadigt underlag. Då kan den falla i golvet och gå sönder. 8. Du bör inte använda lampan längre än angiven livslängd. Om du använder lampan längre än den angivna livslängden finns det en viss risk att den exploderar. 11. Försök inte plocka isär projektorn. På insidan finns högspänning som är livsfarlig om du råkar beröra ledande delar. Den enda del som användaren får byta ut är lampan som har ett eget avtagbart hölje. Du får inte på några villkor lossa eller ta bort några andra höljen. Servicearbete får endast utföras av därtill kvalificerad servicepersonal. 9. Byt aldrig ut lampmonteringen eller elektroniska komponenter när projektorn är ansluten. 6 Viktiga säkerhetsanvisningar

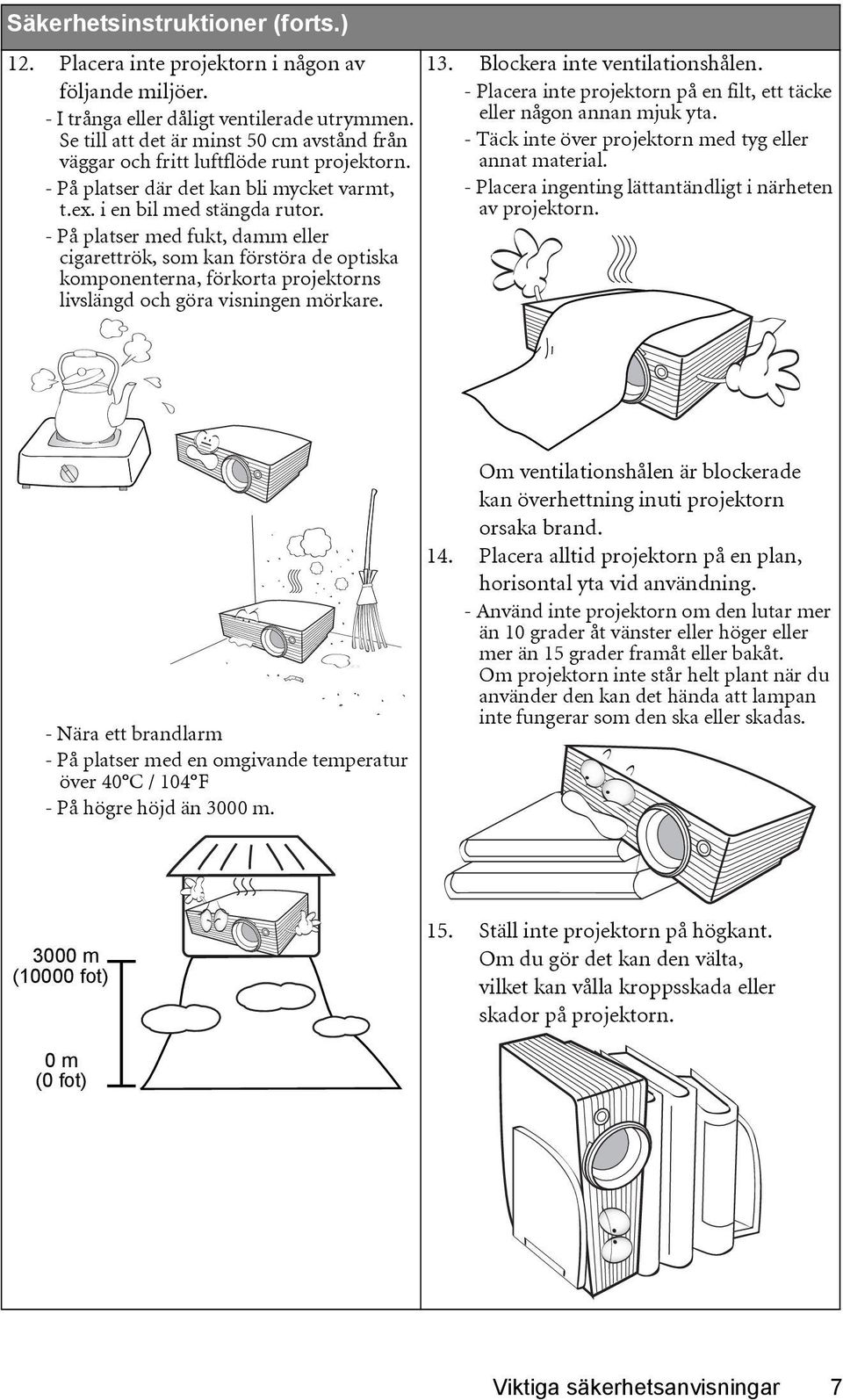

7 Säkerhetsinstruktioner (forts.) 12. Placera inte projektorn i någon av följande miljöer. - I trånga eller dåligt ventilerade utrymmen. Se till att det är minst 50 cm avstånd från väggar och fritt luftflöde runt projektorn. - På platser där det kan bli mycket varmt, t.ex. i en bil med stängda rutor. - På platser med fukt, damm eller cigarettrök, som kan förstöra de optiska komponenterna, förkorta projektorns livslängd och göra visningen mörkare. 13. Blockera inte ventilationshålen. - Placera inte projektorn på en filt, ett täcke eller någon annan mjuk yta. - Täck inte över projektorn med tyg eller annat material. - Placera ingenting lättantändligt i närheten av projektorn. - Nära ett brandlarm - På platser med en omgivande temperatur över 40 C / 104 F - På högre höjd än 3000 m. Om ventilationshålen är blockerade kan överhettning inuti projektorn orsaka brand. 14. Placera alltid projektorn på en plan, horisontal yta vid användning. - Använd inte projektorn om den lutar mer än 10 grader åt vänster eller höger eller mer än 15 grader framåt eller bakåt. Om projektorn inte står helt plant när du använder den kan det hända att lampan inte fungerar som den ska eller skadas m (10000 fot) 15. Ställ inte projektorn på högkant. Om du gör det kan den välta, vilket kan vålla kroppsskada eller skador på projektorn. 0 m (0 fot) Viktiga säkerhetsanvisningar 7

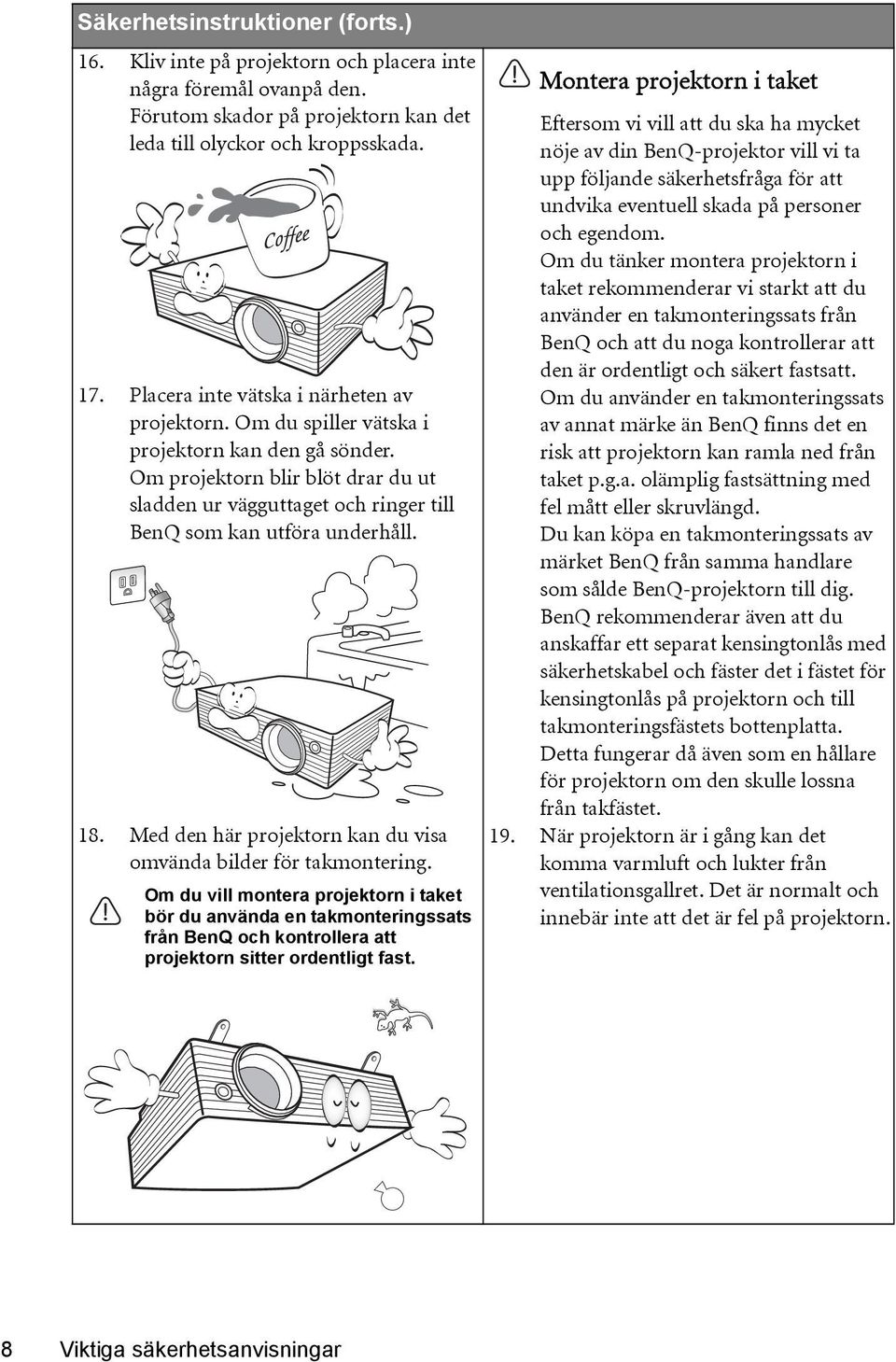

8 Säkerhetsinstruktioner (forts.) 16. Kliv inte på projektorn och placera inte några föremål ovanpå den. Förutom skador på projektorn kan det leda till olyckor och kroppsskada. 17. Placera inte vätska i närheten av projektorn. Om du spiller vätska i projektorn kan den gå sönder. Om projektorn blir blöt drar du ut sladden ur vägguttaget och ringer till BenQ som kan utföra underhåll. 18. Med den här projektorn kan du visa omvända bilder för takmontering. Om du vill montera projektorn i taket bör du använda en takmonteringssats från BenQ och kontrollera att projektorn sitter ordentligt fast. Montera projektorn i taket Eftersom vi vill att du ska ha mycket nöje av din BenQ-projektor vill vi ta upp följande säkerhetsfråga för att undvika eventuell skada på personer och egendom. Om du tänker montera projektorn i taket rekommenderar vi starkt att du använder en takmonteringssats från BenQ och att du noga kontrollerar att den är ordentligt och säkert fastsatt. Om du använder en takmonteringssats av annat märke än BenQ finns det en risk att projektorn kan ramla ned från taket p.g.a. olämplig fastsättning med fel mått eller skruvlängd. Du kan köpa en takmonteringssats av märket BenQ från samma handlare som sålde BenQ-projektorn till dig. BenQ rekommenderar även att du anskaffar ett separat kensingtonlås med säkerhetskabel och fäster det i fästet för kensingtonlås på projektorn och till takmonteringsfästets bottenplatta. Detta fungerar då även som en hållare för projektorn om den skulle lossna från takfästet. 19. När projektorn är i gång kan det komma varmluft och lukter från ventilationsgallret. Det är normalt och innebär inte att det är fel på projektorn. 8 Viktiga säkerhetsanvisningar

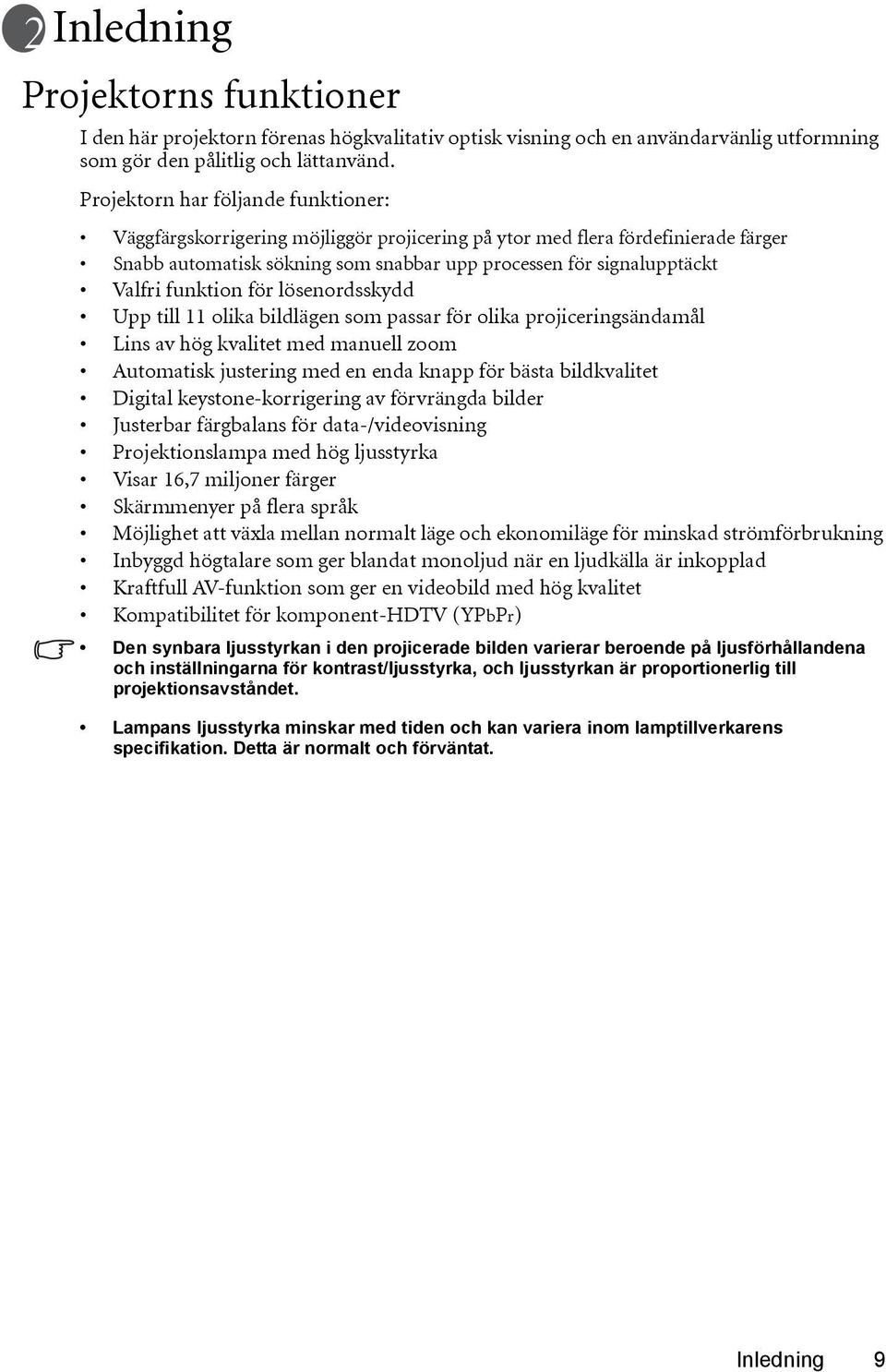

9 Inledning Projektorns funktioner I den här projektorn förenas högkvalitativ optisk visning och en användarvänlig utformning som gör den pålitlig och lättanvänd. Projektorn har följande funktioner: Väggfärgskorrigering möjliggör projicering på ytor med flera fördefinierade färger Snabb automatisk sökning som snabbar upp processen för signalupptäckt Valfri funktion för lösenordsskydd Upp till 11 olika bildlägen som passar för olika projiceringsändamål Lins av hög kvalitet med manuell zoom Automatisk justering med en enda knapp för bästa bildkvalitet Digital keystone-korrigering av förvrängda bilder Justerbar färgbalans för data-/videovisning Projektionslampa med hög ljusstyrka Visar 16,7 miljoner färger Skärmmenyer på flera språk Möjlighet att växla mellan normalt läge och ekonomiläge för minskad strömförbrukning Inbyggd högtalare som ger blandat monoljud när en ljudkälla är inkopplad Kraftfull AV-funktion som ger en videobild med hög kvalitet Kompatibilitet för komponent-hdtv (YPbPr) Den synbara ljusstyrkan i den projicerade bilden varierar beroende på ljusförhållandena och inställningarna för kontrast/ljusstyrka, och ljusstyrkan är proportionerlig till projektionsavståndet. Lampans ljusstyrka minskar med tiden och kan variera inom lamptillverkarens specifikation. Detta är normalt och förväntat. Inledning 9

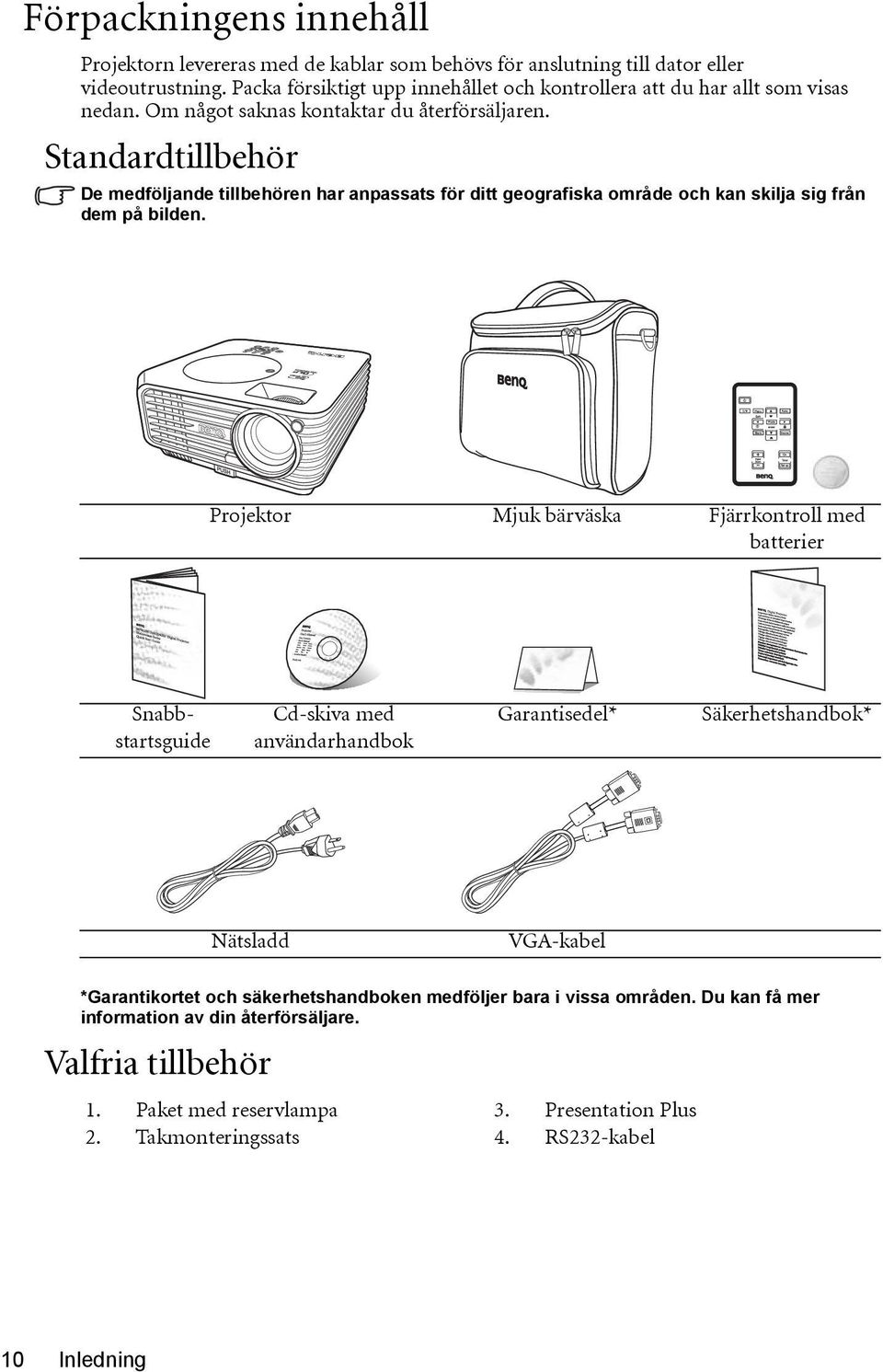

10 Förpackningens innehåll Projektorn levereras med de kablar som behövs för anslutning till dator eller videoutrustning. Packa försiktigt upp innehållet och kontrollera att du har allt som visas nedan. Om något saknas kontaktar du återförsäljaren. Standardtillbehör De medföljande tillbehören har anpassats för ditt geografiska område och kan skilja sig från dem på bilden. Projektor Mjuk bärväska Fjärrkontroll med batterier Snabbstartsguide Cd-skiva med användarhandbok Garantisedel* Säkerhetshandbok* Nätsladd VGA-kabel *Garantikortet och säkerhetshandboken medföljer bara i vissa områden. Du kan få mer information av din återförsäljare. Valfria tillbehör 1. Paket med reservlampa 2. Takmonteringssats 3. Presentation Plus 4. RS232-kabel 10 Inledning

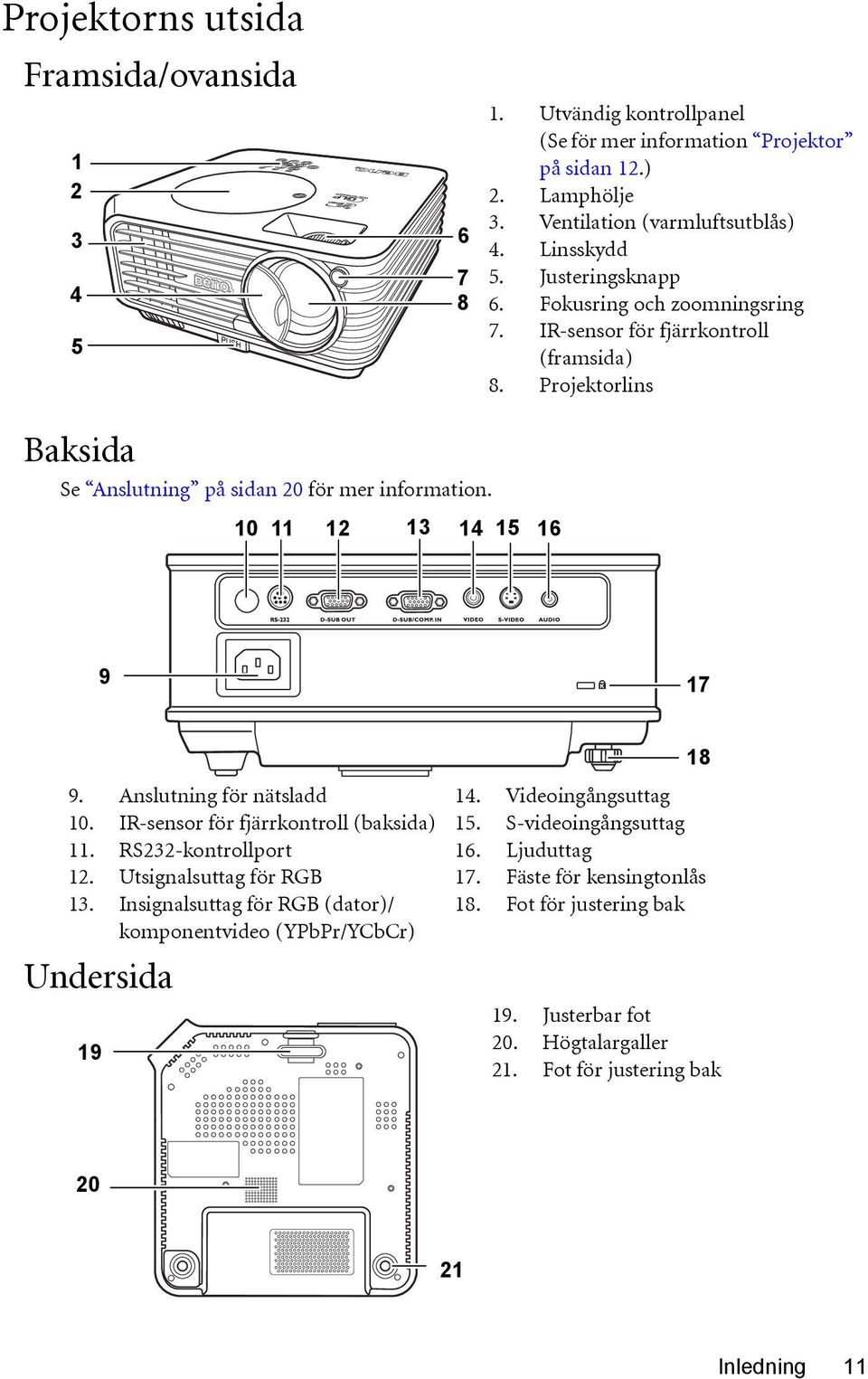

11 Projektorns utsida Framsida/ovansida Utvändig kontrollpanel (Se för mer information Projektor på sidan 12.) 2. Lamphölje 3. Ventilation (varmluftsutblås) 4. Linsskydd 5. Justeringsknapp 6. Fokusring och zoomningsring 7. IR-sensor för fjärrkontroll (framsida) 8. Projektorlins Baksida Se Anslutning på sidan 20 för mer information Anslutning för nätsladd 10. IR-sensor för fjärrkontroll (baksida) 11. RS232-kontrollport 12. Utsignalsuttag för RGB 13. Insignalsuttag för RGB (dator)/ komponentvideo (YPbPr/YCbCr) Undersida Videoingångsuttag 15. S-videoingångsuttag 16. Ljuduttag 17. Fäste för kensingtonlås 18. Fot för justering bak 19. Justerbar fot 20. Högtalargaller 21. Fot för justering bak Inledning 11

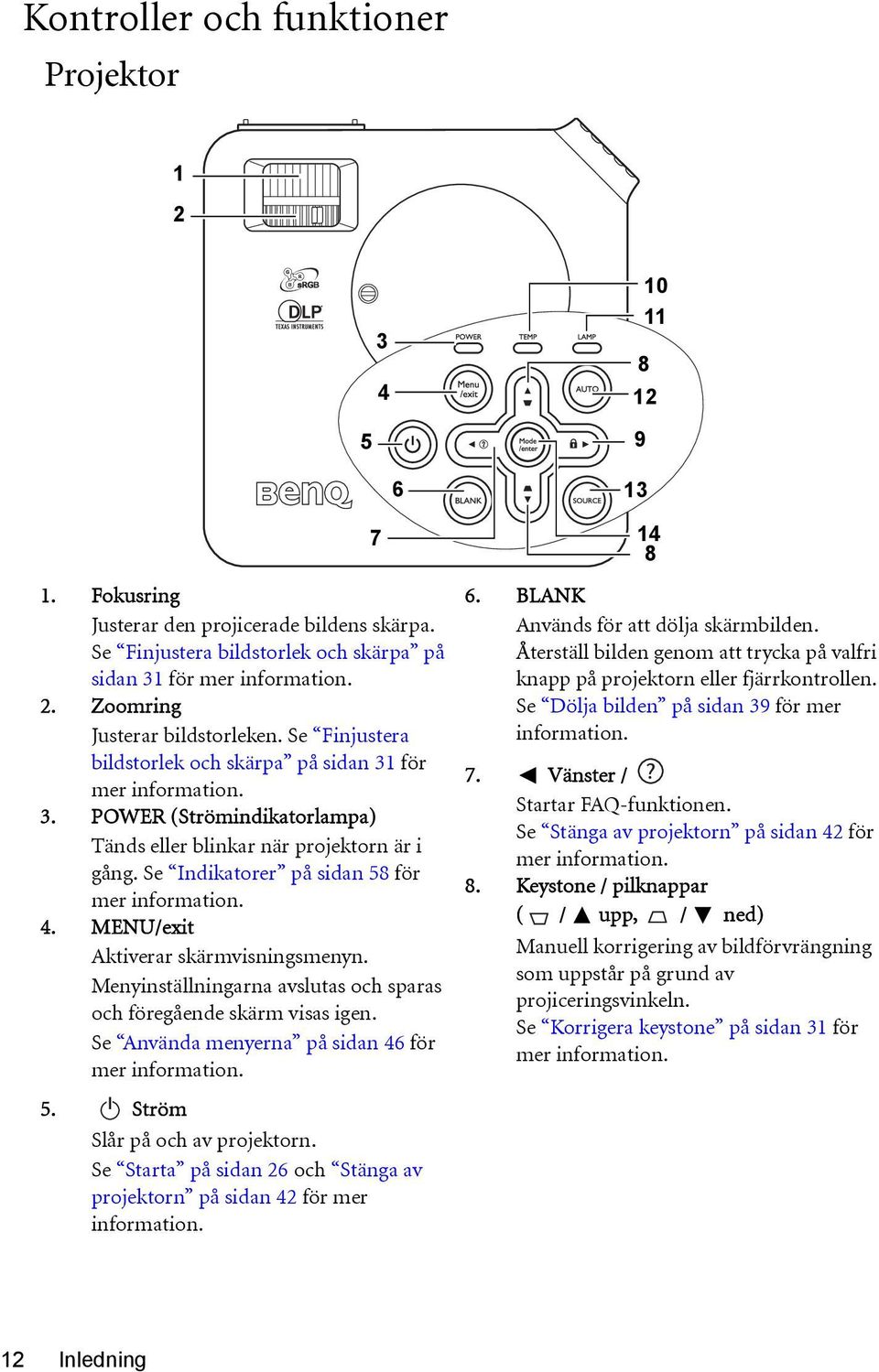

12 Kontroller och funktioner Projektor Fokusring Justerar den projicerade bildens skärpa. Se Finjustera bildstorlek och skärpa på sidan 31 för mer information. 2. Zoomring Justerar bildstorleken. Se Finjustera bildstorlek och skärpa på sidan 31 för mer information. 3. POWER (Strömindikatorlampa) Tänds eller blinkar när projektorn är i gång. Se Indikatorer på sidan 58 för mer information. 4. MENU/exit Aktiverar skärmvisningsmenyn. Menyinställningarna avslutas och sparas och föregående skärm visas igen. Se Använda menyerna på sidan 46 för mer information. 5. II Ström Slår på och av projektorn. Se Starta på sidan 26 och Stänga av projektorn på sidan 42 för mer information BLANK Används för att dölja skärmbilden. Återställ bilden genom att trycka på valfri knapp på projektorn eller fjärrkontrollen. Se Dölja bilden på sidan 39 för mer information. 7. Vänster / Startar FAQ-funktionen. Se Stänga av projektorn på sidan 42 för mer information. 8. Keystone / pilknappar ( / upp, / ned) Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. Se Korrigera keystone på sidan 31 för mer information. 12 Inledning

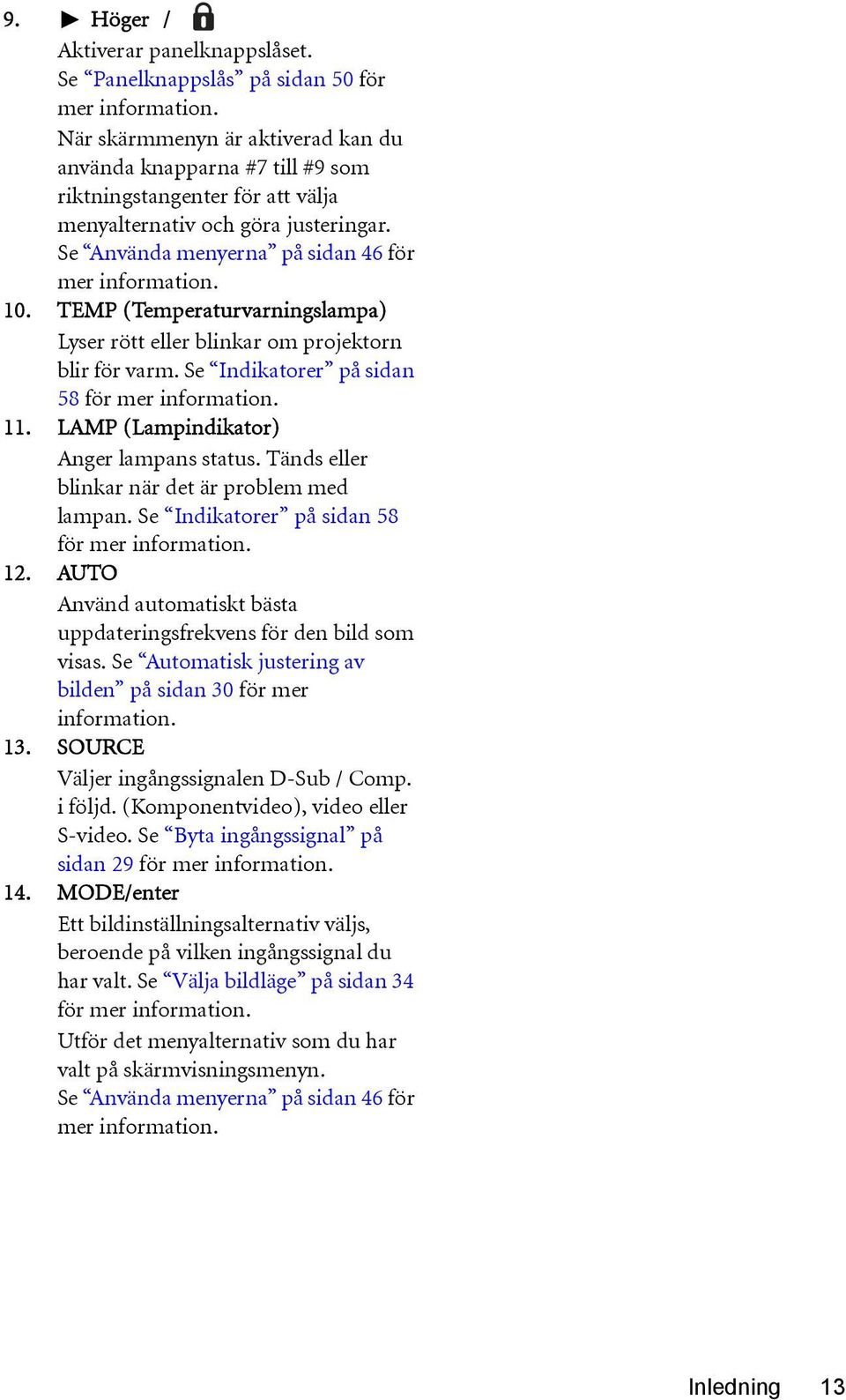

13 9. Höger / Aktiverar panelknappslåset. Se Panelknappslås på sidan 50 för mer information. När skärmmenyn är aktiverad kan du använda knapparna #7 till #9 som riktningstangenter för att välja menyalternativ och göra justeringar. Se Använda menyerna på sidan 46 för mer information. 10. TEMP (Temperaturvarningslampa) Lyser rött eller blinkar om projektorn blir för varm. Se Indikatorer på sidan 58 för mer information. 11. LAMP (Lampindikator) Anger lampans status. Tänds eller blinkar när det är problem med lampan. Se Indikatorer på sidan 58 för mer information. 12. AUTO Använd automatiskt bästa uppdateringsfrekvens för den bild som visas. Se Automatisk justering av bilden på sidan 30 för mer information. 13. SOURCE Väljer ingångssignalen D-Sub / Comp. i följd. (Komponentvideo), video eller S-video. Se Byta ingångssignal på sidan 29 för mer information. 14. MODE/enter Ett bildinställningsalternativ väljs, beroende på vilken ingångssignal du har valt. Se Välja bildläge på sidan 34 för mer information. Utför det menyalternativ som du har valt på skärmvisningsmenyn. Se Använda menyerna på sidan 46 för mer information. Inledning 13

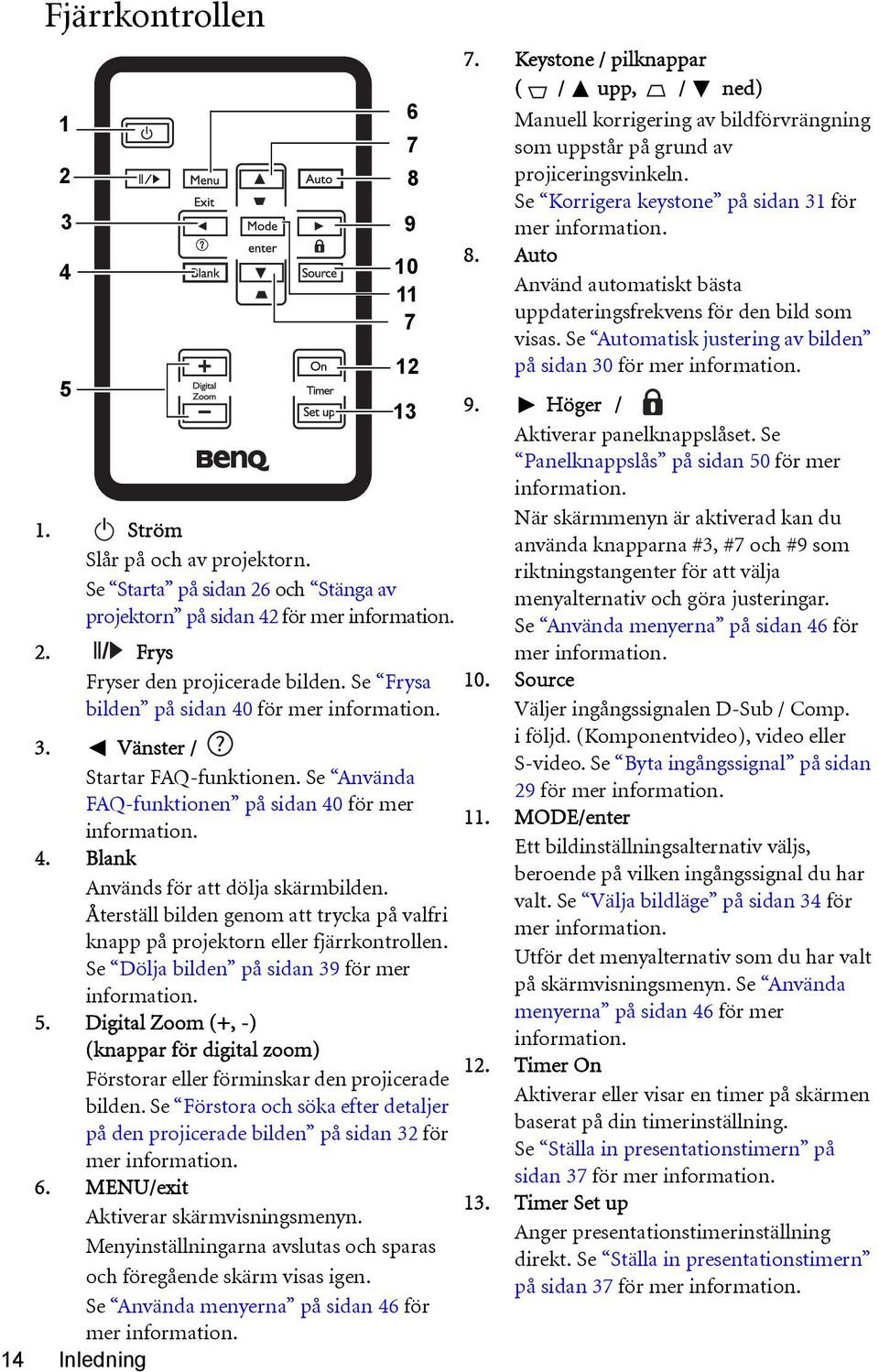

14 14 Fjärrkontrollen II Ström Slår på och av projektorn. Se Starta på sidan 26 och Stänga av projektorn på sidan 42 för mer information. 2. Frys Fryser den projicerade bilden. Se Frysa bilden på sidan 40 för mer information. 3. Vänster / Startar FAQ-funktionen. Se Använda FAQ-funktionen på sidan 40 för mer information. 4. Blank Används för att dölja skärmbilden. Återställ bilden genom att trycka på valfri knapp på projektorn eller fjärrkontrollen. Se Dölja bilden på sidan 39 för mer information. 5. Digital Zoom (+, -) (knappar för digital zoom) Förstorar eller förminskar den projicerade bilden. Se Förstora och söka efter detaljer på den projicerade bilden på sidan 32 för mer information. 6. MENU/exit Aktiverar skärmvisningsmenyn. Menyinställningarna avslutas och sparas och föregående skärm visas igen. Se Använda menyerna på sidan 46 för mer information. Inledning Keystone / pilknappar ( / upp, / ned) Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. Se Korrigera keystone på sidan 31 för mer information. 8. Auto Använd automatiskt bästa uppdateringsfrekvens för den bild som visas. Se Automatisk justering av bilden på sidan 30 för mer information. 9. Höger / Aktiverar panelknappslåset. Se Panelknappslås på sidan 50 för mer information. När skärmmenyn är aktiverad kan du använda knapparna #3, #7 och #9 som riktningstangenter för att välja menyalternativ och göra justeringar. Se Använda menyerna på sidan 46 för mer information. 10. Source Väljer ingångssignalen D-Sub / Comp. i följd. (Komponentvideo), video eller S-video. Se Byta ingångssignal på sidan 29 för mer information. 11. MODE/enter Ett bildinställningsalternativ väljs, beroende på vilken ingångssignal du har valt. Se Välja bildläge på sidan 34 för mer information. Utför det menyalternativ som du har valt på skärmvisningsmenyn. Se Använda menyerna på sidan 46 för mer information. 12. Timer On Aktiverar eller visar en timer på skärmen baserat på din timerinställning. Se Ställa in presentationstimern på sidan 37 för mer information. 13. Timer Set up Anger presentationstimerinställning direkt. Se Ställa in presentationstimern på sidan 37 för mer information.

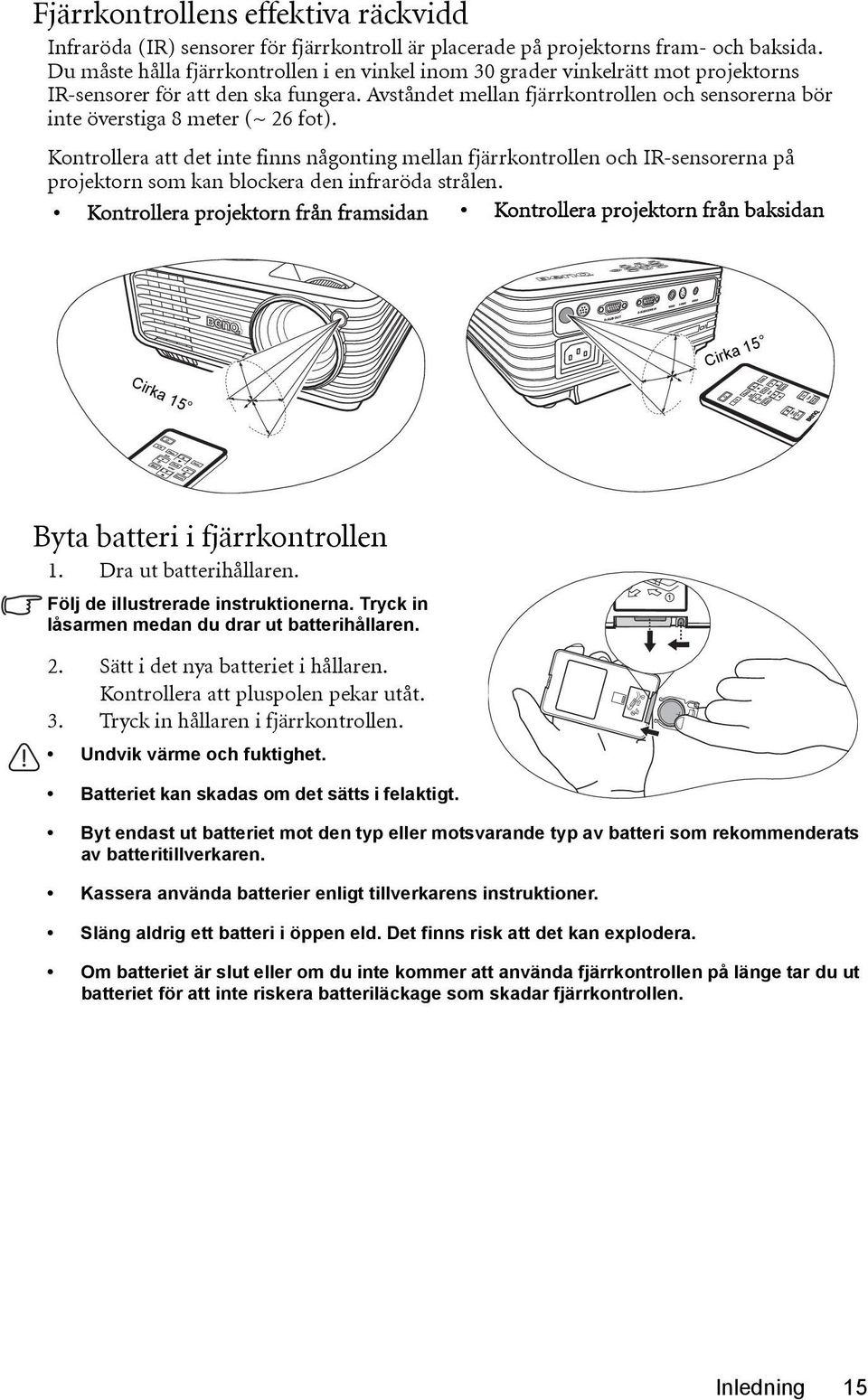

15 Cirka 15 Fjärrkontrollens effektiva räckvidd Infraröda (IR) sensorer för fjärrkontroll är placerade på projektorns fram- och baksida. Du måste hålla fjärrkontrollen i en vinkel inom 30 grader vinkelrätt mot projektorns IR-sensorer för att den ska fungera. Avståndet mellan fjärrkontrollen och sensorerna bör inte överstiga 8 meter (~ 26 fot). Kontrollera att det inte finns någonting mellan fjärrkontrollen och IR-sensorerna på projektorn som kan blockera den infraröda strålen. Kontrollera projektorn från framsidan Kontrollera projektorn från baksidan Cirka 15 Byta batteri i fjärrkontrollen 1. Dra ut batterihållaren. Följ de illustrerade instruktionerna. Tryck in låsarmen medan du drar ut batterihållaren. 2. Sätt i det nya batteriet i hållaren. Kontrollera att pluspolen pekar utåt. 3. Tryck in hållaren i fjärrkontrollen. Undvik värme och fuktighet. Batteriet kan skadas om det sätts i felaktigt. Byt endast ut batteriet mot den typ eller motsvarande typ av batteri som rekommenderats av batteritillverkaren. Kassera använda batterier enligt tillverkarens instruktioner. Släng aldrig ett batteri i öppen eld. Det finns risk att det kan explodera. Om batteriet är slut eller om du inte kommer att använda fjärrkontrollen på länge tar du ut batteriet för att inte riskera batteriläckage som skadar fjärrkontrollen. Inledning 15

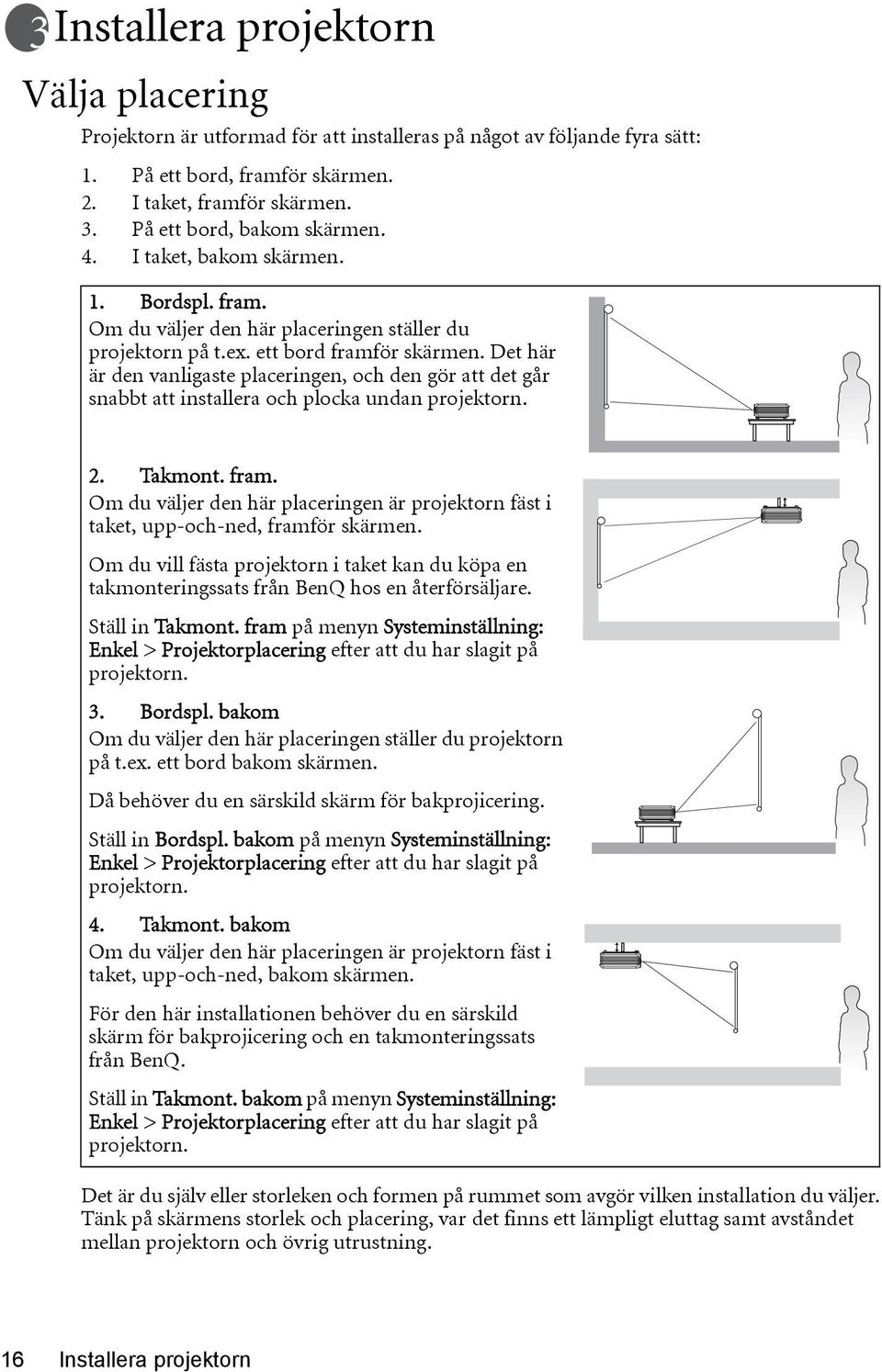

16 Installera projektorn Välja placering Projektorn är utformad för att installeras på något av följande fyra sätt: 1. På ett bord, framför skärmen. 2. I taket, framför skärmen. 3. På ett bord, bakom skärmen. 4. I taket, bakom skärmen. 1. Bordspl. fram. Om du väljer den här placeringen ställer du projektorn på t.ex. ett bord framför skärmen. Det här är den vanligaste placeringen, och den gör att det går snabbt att installera och plocka undan projektorn. 2. Takmont. fram. Om du väljer den här placeringen är projektorn fäst i taket, upp-och-ned, framför skärmen. Om du vill fästa projektorn i taket kan du köpa en takmonteringssats från BenQ hos en återförsäljare. Ställ in Takmont. fram på menyn Systeminställning: Enkel > Projektorplacering efter att du har slagit på projektorn. 3. Bordspl. bakom Om du väljer den här placeringen ställer du projektorn på t.ex. ett bord bakom skärmen. Då behöver du en särskild skärm för bakprojicering. Ställ in Bordspl. bakom på menyn Systeminställning: Enkel > Projektorplacering efter att du har slagit på projektorn. 4. Takmont. bakom Om du väljer den här placeringen är projektorn fäst i taket, upp-och-ned, bakom skärmen. För den här installationen behöver du en särskild skärm för bakprojicering och en takmonteringssats från BenQ. Ställ in Takmont. bakom på menyn Systeminställning: Enkel > Projektorplacering efter att du har slagit på projektorn. Det är du själv eller storleken och formen på rummet som avgör vilken installation du väljer. Tänk på skärmens storlek och placering, var det finns ett lämpligt eluttag samt avståndet mellan projektorn och övrig utrustning. 16 Installera projektorn

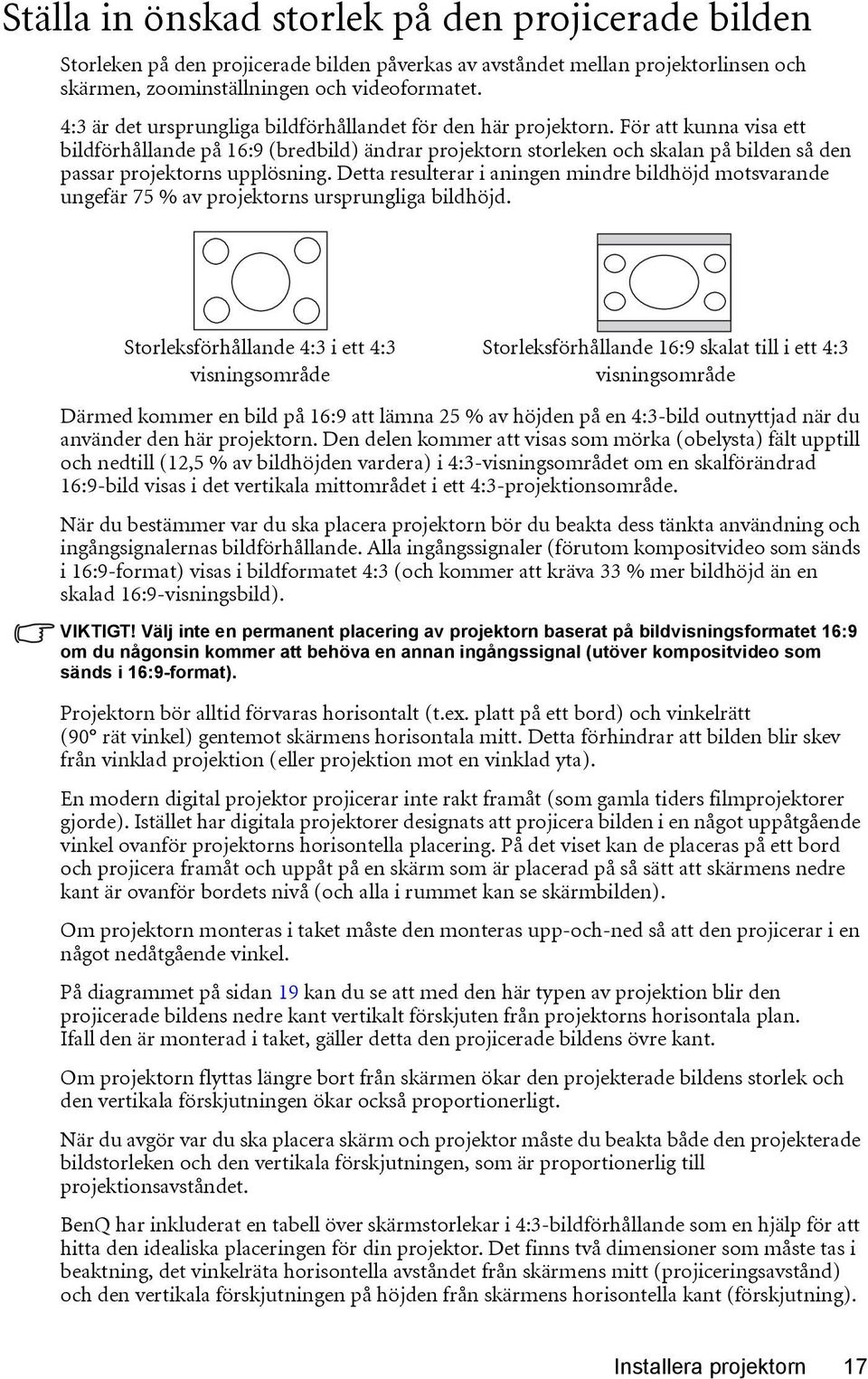

17 Ställa in önskad storlek på den projicerade bilden Storleken på den projicerade bilden påverkas av avståndet mellan projektorlinsen och skärmen, zoominställningen och videoformatet. 4:3 är det ursprungliga bildförhållandet för den här projektorn. För att kunna visa ett bildförhållande på 16:9 (bredbild) ändrar projektorn storleken och skalan på bilden så den passar projektorns upplösning. Detta resulterar i aningen mindre bildhöjd motsvarande ungefär 75 % av projektorns ursprungliga bildhöjd. Storleksförhållande 4:3 i ett 4:3 visningsområde Storleksförhållande 16:9 skalat till i ett 4:3 visningsområde Därmed kommer en bild på 16:9 att lämna 25 % av höjden på en 4:3-bild outnyttjad när du använder den här projektorn. Den delen kommer att visas som mörka (obelysta) fält upptill och nedtill (12,5 % av bildhöjden vardera) i 4:3-visningsområdet om en skalförändrad 16:9-bild visas i det vertikala mittområdet i ett 4:3-projektionsområde. När du bestämmer var du ska placera projektorn bör du beakta dess tänkta användning och ingångsignalernas bildförhållande. Alla ingångssignaler (förutom kompositvideo som sänds i 16:9-format) visas i bildformatet 4:3 (och kommer att kräva 33 % mer bildhöjd än en skalad 16:9-visningsbild). VIKTIGT! Välj inte en permanent placering av projektorn baserat på bildvisningsformatet 16:9 om du någonsin kommer att behöva en annan ingångssignal (utöver kompositvideo som sänds i 16:9-format). Projektorn bör alltid förvaras horisontalt (t.ex. platt på ett bord) och vinkelrätt (90 rät vinkel) gentemot skärmens horisontala mitt. Detta förhindrar att bilden blir skev från vinklad projektion (eller projektion mot en vinklad yta). En modern digital projektor projicerar inte rakt framåt (som gamla tiders filmprojektorer gjorde). Istället har digitala projektorer designats att projicera bilden i en något uppåtgående vinkel ovanför projektorns horisontella placering. På det viset kan de placeras på ett bord och projicera framåt och uppåt på en skärm som är placerad på så sätt att skärmens nedre kant är ovanför bordets nivå (och alla i rummet kan se skärmbilden). Om projektorn monteras i taket måste den monteras upp-och-ned så att den projicerar i en något nedåtgående vinkel. På diagrammet på sidan 19 kan du se att med den här typen av projektion blir den projicerade bildens nedre kant vertikalt förskjuten från projektorns horisontala plan. Ifall den är monterad i taket, gäller detta den projicerade bildens övre kant. Om projektorn flyttas längre bort från skärmen ökar den projekterade bildens storlek och den vertikala förskjutningen ökar också proportionerligt. När du avgör var du ska placera skärm och projektor måste du beakta både den projekterade bildstorleken och den vertikala förskjutningen, som är proportionerlig till projektionsavståndet. BenQ har inkluderat en tabell över skärmstorlekar i 4:3-bildförhållande som en hjälp för att hitta den idealiska placeringen för din projektor. Det finns två dimensioner som måste tas i beaktning, det vinkelräta horisontella avståndet från skärmens mitt (projiceringsavstånd) och den vertikala förskjutningen på höjden från skärmens horisontella kant (förskjutning). Installera projektorn 17

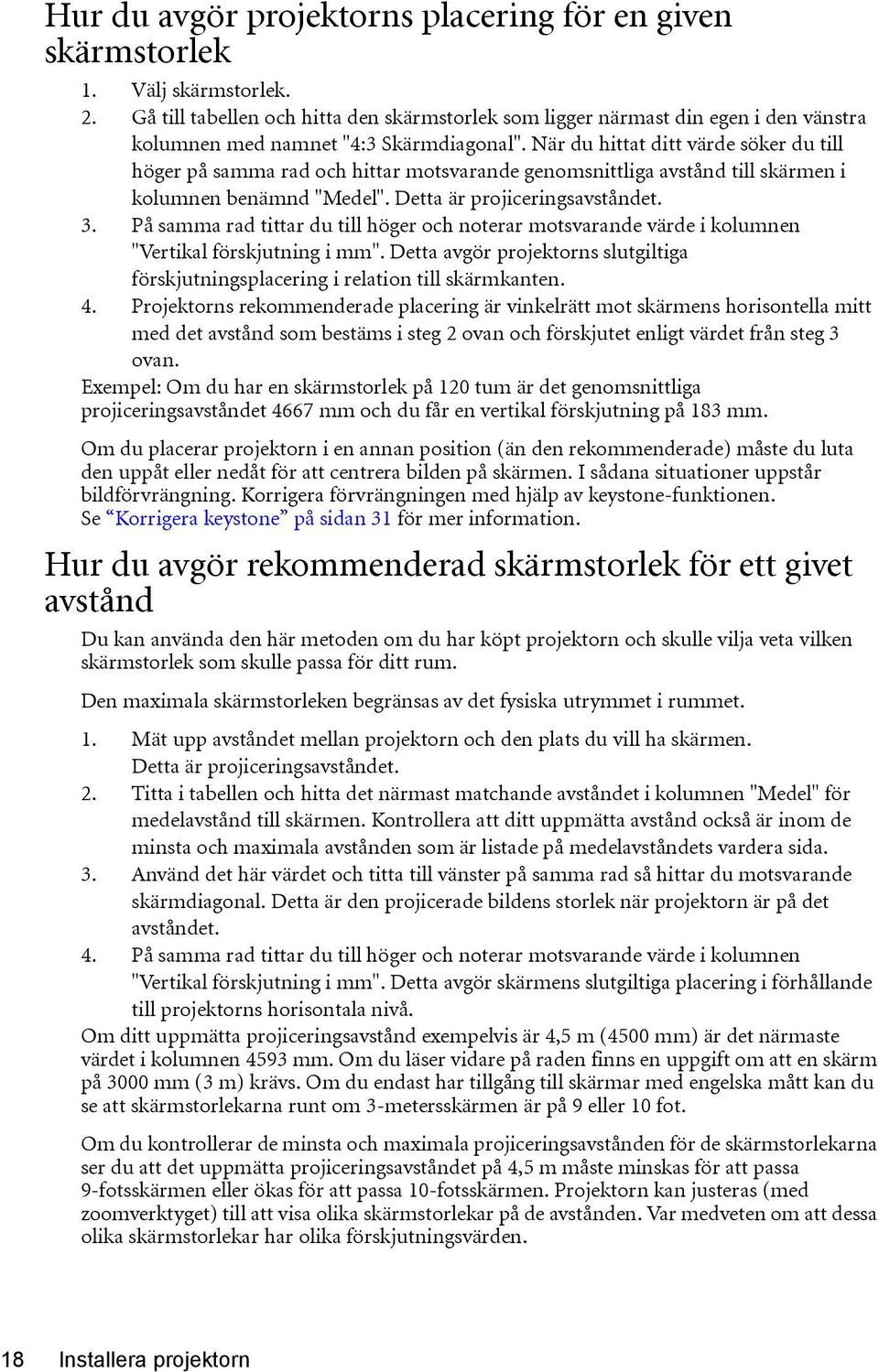

18 Hur du avgör projektorns placering för en given skärmstorlek 1. Välj skärmstorlek. 2. Gå till tabellen och hitta den skärmstorlek som ligger närmast din egen i den vänstra kolumnen med namnet "4:3 Skärmdiagonal". När du hittat ditt värde söker du till höger på samma rad och hittar motsvarande genomsnittliga avstånd till skärmen i kolumnen benämnd "Medel". Detta är projiceringsavståndet. 3. På samma rad tittar du till höger och noterar motsvarande värde i kolumnen "Vertikal förskjutning i mm". Detta avgör projektorns slutgiltiga förskjutningsplacering i relation till skärmkanten. 4. Projektorns rekommenderade placering är vinkelrätt mot skärmens horisontella mitt med det avstånd som bestäms i steg 2 ovan och förskjutet enligt värdet från steg 3 ovan. Exempel: Om du har en skärmstorlek på 120 tum är det genomsnittliga projiceringsavståndet 4667 mm och du får en vertikal förskjutning på 183 mm. Om du placerar projektorn i en annan position (än den rekommenderade) måste du luta den uppåt eller nedåt för att centrera bilden på skärmen. I sådana situationer uppstår bildförvrängning. Korrigera förvrängningen med hjälp av keystone-funktionen. Se Korrigera keystone på sidan 31 för mer information. Hur du avgör rekommenderad skärmstorlek för ett givet avstånd Du kan använda den här metoden om du har köpt projektorn och skulle vilja veta vilken skärmstorlek som skulle passa för ditt rum. Den maximala skärmstorleken begränsas av det fysiska utrymmet i rummet. 1. Mät upp avståndet mellan projektorn och den plats du vill ha skärmen. Detta är projiceringsavståndet. 2. Titta i tabellen och hitta det närmast matchande avståndet i kolumnen "Medel" för medelavstånd till skärmen. Kontrollera att ditt uppmätta avstånd också är inom de minsta och maximala avstånden som är listade på medelavståndets vardera sida. 3. Använd det här värdet och titta till vänster på samma rad så hittar du motsvarande skärmdiagonal. Detta är den projicerade bildens storlek när projektorn är på det avståndet. 4. På samma rad tittar du till höger och noterar motsvarande värde i kolumnen "Vertikal förskjutning i mm". Detta avgör skärmens slutgiltiga placering i förhållande till projektorns horisontala nivå. Om ditt uppmätta projiceringsavstånd exempelvis är 4,5 m (4500 mm) är det närmaste värdet i kolumnen 4593 mm. Om du läser vidare på raden finns en uppgift om att en skärm på 3000 mm (3 m) krävs. Om du endast har tillgång till skärmar med engelska mått kan du se att skärmstorlekarna runt om 3-metersskärmen är på 9 eller 10 fot. Om du kontrollerar de minsta och maximala projiceringsavstånden för de skärmstorlekarna ser du att det uppmätta projiceringsavståndet på 4,5 m måste minskas för att passa 9-fotsskärmen eller ökas för att passa 10-fotsskärmen. Projektorn kan justeras (med zoomverktyget) till att visa olika skärmstorlekar på de avstånden. Var medveten om att dessa olika skärmstorlekar har olika förskjutningsvärden. 18 Installera projektorn

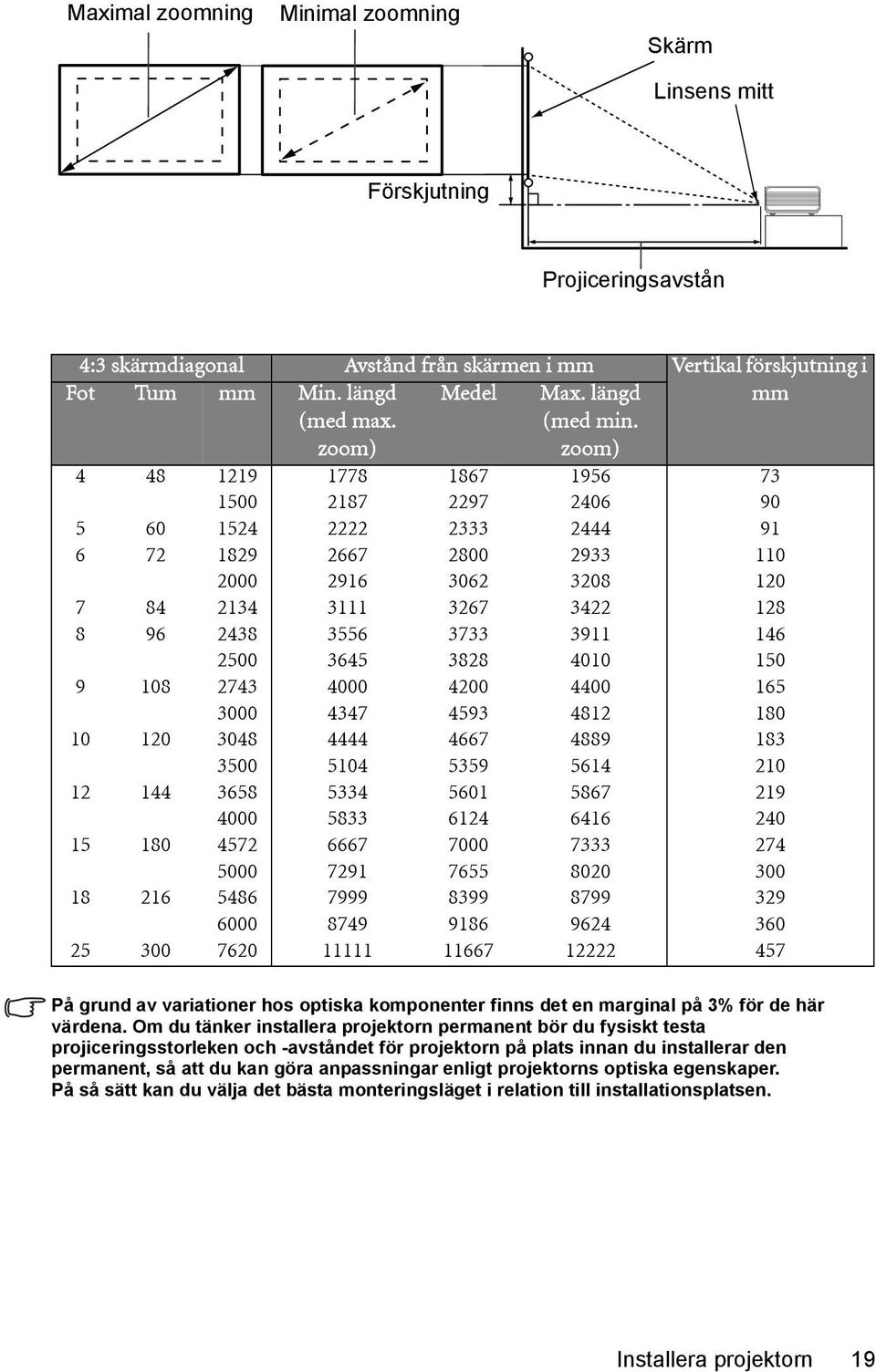

19 Maximal zoomning Minimal zoomning Skärm Linsens mitt Förskjutning Projiceringsavstån 4:3 skärmdiagonal Avstånd från skärmen i mm Vertikal förskjutning i Fot Tum mm Min. längd (med max. zoom) Medel Max. längd (med min. zoom) mm På grund av variationer hos optiska komponenter finns det en marginal på 3% för de här värdena. Om du tänker installera projektorn permanent bör du fysiskt testa projiceringsstorleken och -avståndet för projektorn på plats innan du installerar den permanent, så att du kan göra anpassningar enligt projektorns optiska egenskaper. På så sätt kan du välja det bästa monteringsläget i relation till installationsplatsen. Installera projektorn 19

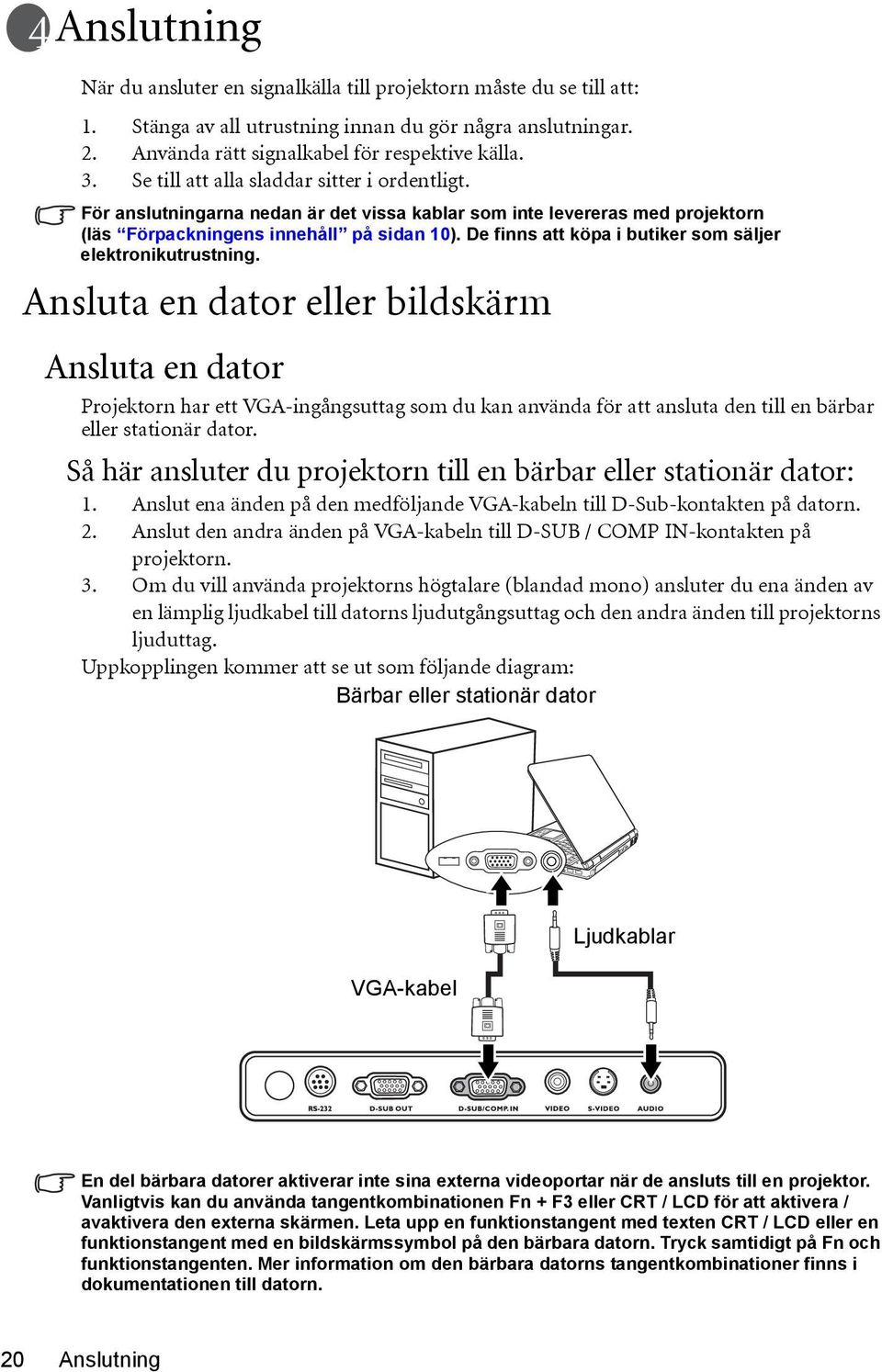

20 Anslutning När du ansluter en signalkälla till projektorn måste du se till att: 1. Stänga av all utrustning innan du gör några anslutningar. 2. Använda rätt signalkabel för respektive källa. 3. Se till att alla sladdar sitter i ordentligt. För anslutningarna nedan är det vissa kablar som inte levereras med projektorn (läs Förpackningens innehåll på sidan 10). De finns att köpa i butiker som säljer elektronikutrustning. Ansluta en dator eller bildskärm Ansluta en dator Projektorn har ett VGA-ingångsuttag som du kan använda för att ansluta den till en bärbar eller stationär dator. Så här ansluter du projektorn till en bärbar eller stationär dator: 1. Anslut ena änden på den medföljande VGA-kabeln till D-Sub-kontakten på datorn. 2. Anslut den andra änden på VGA-kabeln till D-SUB / COMP IN-kontakten på projektorn. 3. Om du vill använda projektorns högtalare (blandad mono) ansluter du ena änden av en lämplig ljudkabel till datorns ljudutgångsuttag och den andra änden till projektorns ljuduttag. Uppkopplingen kommer att se ut som följande diagram: Bärbar eller stationär dator VGA-kabel Ljudkablar En del bärbara datorer aktiverar inte sina externa videoportar när de ansluts till en projektor. Vanligtvis kan du använda tangentkombinationen Fn + F3 eller CRT / LCD för att aktivera / avaktivera den externa skärmen. Leta upp en funktionstangent med texten CRT / LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck samtidigt på Fn och funktionstangenten. Mer information om den bärbara datorns tangentkombinationer finns i dokumentationen till datorn. 20 Anslutning

21 Ansluta en bildskärm Om du vill titta på din presentation på nära håll via en bildskärm, samtidigt som den visas på skärmen, kan du ansluta utsignalsuttaget för RGB på projektorn till en extern bildskärm med en VGA-kabel enligt följande anvisningar: 1. Anslut projektorn till en dator enligt instruktionerna i Ansluta en dator på sidan Anslut ena änden av en lämplig VGA-kabel (endast en medföljer) till bildskärmens D-Sub-ingång. 3. Anslut den andra änden till uttaget märkt D-SUB OUT på projektorn. Uppkopplingen kommer att se ut som följande diagram: Bärbar eller stationär dator VGA-kabel VGA-kabel Utsignalen för D-Sub fungerar endast om projektorn har en lämplig insignal för D-Sub. Anslutning 21

22 Ansluta videokällor Din projektor kan anslutas till olika videokällor som har en av följande utgångskontakter: Komponentvideo S-video Kompositvideo Det räcker om du kopplar projektorn till videokällan med ett av alternativen ovan, men de olika alternativen har olika bildkvalitet. Den metod du väljer kommer antagligen att bero på möjligheten att matcha terminalerna på projektorn och videokällan enligt vad som beskrivs nedan: Bäst bildkvalitet Bästa möjliga videoanslutning får man med komponentvideo (som inte ska misstas för kompositvideo). Digitala tv-mottagare och dvd-spelare har ursprungligen en komponentvideosignal, så om dina enheter har den möjligheten är det att föredra framför kompositvideo. Se Ansluta en komponentvideokälla på sidan 23 för mer information om hur du ansluter projektorn till en komponentvideoenhet. Bättre bildkvalitet S-video har en bättre analog bildkvalitet än vanlig kompositvideo. Om du har uttag för både kompositvideo och S-video på din videokälla bör du välja S-video. Se Ansluta en S-videoenhet på sidan 24 för mer information om hur man kopplar projektorn till en S-videokälla. Bra bildkvalitet Kompositvideo är en analog videosignal som ger en acceptabel bild, men är inte det bästa din projektor kan åstadkomma. Det är den lägsta bildkvaliteten av de alternativ som beskrivs här. Se Ansluta en kompositvideokälla på sidan 25 för mer information om hur du ansluter projektorn till en kompositvideoenhet. Ansluta ljud Projektorn har en inbyggd monohögtalare endast avsedd som grundläggande ljudfunktion för företagspresentationer av datafiler. Den är inte utformad eller tänkt som det stereoljud som man skulle förvänta sig i en hemmabiouppsättning. Allt stereoljud (om det finns) som tillförs kommer att blandas till ett monoljud i projektorns högtalare. Om du har en stereoanläggning kommer du troligtvis få ett bättre resultat om du ansluter videokällans ljudsignal till stereoanläggningen hellre än till projektorns monohögtalare. Ljudanslutningarna som beskrivs i följande avsnitt har endast informativt syfte. Du behöver inte koppla ljudet till projektorn om det finns ett annat ljudsystem tillgängligt eller om ljud inte behövs. 22 Anslutning

23 Ansluta en komponentvideokälla Kontrollera att videokällan har en ledig uppsättning komponentvideoutgångar: Om den har det kan du fortsätta. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Ansluta projektorn till en komponentvideoenhet: 1. Ta den ände av adapterkabeln för komponentvideo till VGA (D-Sub) som har tre RCA-kontakter och anslut den till komponentvideoutgångarna på videokällan. Matcha kontakternas färger till de på uttagen: grönt till grönt, blått till blått och rött till rött. 2. Anslut den andra änden av adapterkabeln för komponentvideo till VGA (D-Sub) (med en D-Sub-kontakt) till D-SUB / COMP IN-ingången på projektorn. 3. Om du vill använda projektorns högtalare (blandad mono) ansluter du ena änden av en lämplig ljudkabel till datorns ljudutgångsuttag och den andra änden till projektorns ljuduttag. Uppkopplingen kommer att se ut som följande diagram: Ljud-/video enhet Adapterkabel för komponentvideo till VGA (D-Sub) Ljudkablar Följande standarder stöds om du kopplar projektorn till en kanalväljare för High Definition TV (HDTV): 480i 480p 576i 576p 720p (50 / 60 Hz) 1080i (50 / 60 Hz) Projektorn kan endast spela upp mixat monoljud, även om stereoljud kopplas in. Se Ansluta ljud på sidan 22 för mer information. Komponentvideo är den enda videosignalen som ger ett ursprungligt bildförhållande på 16:9. Om den videobild som du har valt inte visas när du har slagit på projektorn och valt rätt videokälla kontrollerar du att videokällan är påslagen och fungerar som den ska. Kontrollera även att du har anslutit signalkablarna på rätt sätt. Anslutning 23

24 Ansluta en S-videoenhet Kontrollera att videokällan har en ledig S-videoutgång: Om den har det kan du fortsätta. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Ansluta projektorn till en S-videoenhet: 1. Anslut ena änden av en S-videokabel till S-videokontakten på videokällan. 2. Anslut S-videokabelns andra ände till uttaget märkt S-VIDEO på projektorn. Uppkopplingen kommer att se ut som följande diagram: Ljud-/videoenhet Ljudkablar S-videokabel Projektorn kan endast spela upp mixat monoljud, även om stereoljud kopplas in. Se Ansluta ljud på sidan 22 för mer information. Om den videobild som du har valt inte visas när du har slagit på projektorn och valt rätt videokälla kontrollerar du att videokällan är påslagen och fungerar som den ska. Kontrollera även att du har anslutit signalkablarna på rätt sätt. Om du redan har gjort en komponentvideoanslutning mellan projektorn och S-videokällan med komponentvideokablar behöver du inte ansluta enheten med en S-videokabel eftersom det skulle utgöra en överflödig andra anslutning av sämre bildkvalitet. Se Ansluta videokällor på sidan 22 för mer information. 24 Anslutning

25 Ansluta en kompositvideokälla Kontrollera att videokällan har en ledig uppsättning kompositvideoutgångar: Om den har det kan du fortsätta. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Ansluta projektorn till en kompositvideoenhet: 1. Anslut ena änden av en videokabel till kompositvideokontakten på videokällan. 2. Anslut videokabelns andra ände till uttaget märkt VIDEO på projektorn. Uppkopplingen kommer att se ut som följande diagram: Ljud-/videoenhet Ljudkablar Videokabel Projektorn kan endast spela upp mixat monoljud, även om stereoljud kopplas in. Se Ansluta ljud på sidan 22 för mer information. Om den videobild som du har valt inte visas när du har slagit på projektorn och valt rätt videokälla kontrollerar du att videokällan är påslagen och fungerar som den ska. Kontrollera även att du har anslutit signalkablarna på rätt sätt. Du behöver bara ansluta enheten med kompositvideokablar om komponentvideo- eller S-videoanslutningar inte fanns tillgängliga. Se Ansluta videokällor på sidan 22 för mer information. Anslutning 25

26 Användning Starta 1. Anslut nätsladden till projektorn och till ett vägguttag. Slå på vägguttaget (i tillämpliga fall). När du har slagit på strömmen kontrollerar du att projektorns POWER (strömindikatorlampa) lyser med orangefärgat sken. 2. Öppna linsskyddet. Om du inte tar bort det kan det bli deformerat av värmen från projektionslampan. 3. Tryck på II Ström på projektorn eller fjärrkontrollen för att starta projektorn. Så snart som lampan tänds hörs en "Strömbrytarton". POWER (Strömindikatorlampan) blinkar med grönt sken och lyser med konstant grönt sken när projektorn är på. Startproceduren tar ca 30 sekunder. Mot slutet av startproceduren visas en startlogotyp. Om det behövs kan du vrida på fokusringen och ställa in skärpan i bilden. Om projektorn fortfarande är varm sedan du använde den sist går fläkten i ca 90 sekunder innan lampan tänds. 4. Om du får en uppmaning att ange ett lösenord använder du pilknapparna till att skriva ett sexsiffrigt lösenord. Se Använda låsfunktionen vid strömtillförsel på sidan 27 för mer information. 5. Slå på all ansluten utrustning. 6. Projektorn börjar söka efter ingångssignaler. Den ingångskälla som söks visas i längst upp till vänster på skärmen. Om projektorn inte känner av någon giltig signal visas meddelandet Ingen signal tills en källsignal hittas. Du kan också välja önskad ingångssignal genom att trycka på SOURCE på projektorn eller fjärrkontrollen. Se Byta ingångssignal på sidan 29 för mer information. Om frekvensen/upplösningen för ingångssignalen överstiger projektorns funktionsvidd visas meddelandet Utom räckhåll på en tom skärm. Byt till en insignal som är kompatibel med projektorns upplösning eller ange en insignal med en lägre inställning. Se Frekvenstabell på sidan 63 för mer information. 26 Användning

27 Använda låsfunktionen vid strömtillförsel Av säkerhetsskäl och för att förhindra olovlig användning finns det möjlighet att ställa in ett lösenord för projektorn. Du kan ange lösenordet på skärmmenyn. Mer information om hur du använder skärmmenyerna finns i Använda menyerna på sidan 46. VARNING! Det är förargligt om du aktiverar låsfunktionen vid strömtillförsel och sedan glömmer lösenordet. Skriv ut den här handboken (om du inte har den utskriven) och skriv ned lösenordet i handboken. Förvara sedan handboken på ett särskilt ställe om du skulle behöva den. Ställa in ett lösenord Om du anger lösenord väl måste du ange det varje gång du slår på projektorn. I annat fall går det inte att använda projektorn. 1. Öppna skärmmenyn och gå till SYSTEMINSTÄLLNING: Avancerad > Säkerhetsinställn.. Tryck på Mode/enter. Markera Strömbrytarlås och välj På genom att trycka på Vänster eller Höger. 2. Ett meddelande visas på skärmen. 3. Enligt bilden till höger representerar de fyra pilknapparna ( Upp, Ange lösenord Höger, Ned, Vänster) 4 siffror (1, 2, 3, 4). Ange lösenordet med hjälp av pilknapparna. När du har angett lösenordet visas sidan Säkerhetsinställning igen. VIKTIGT! De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller efter du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 4. Om du vill lämna skärmmenyn trycker du på Menu/exit. Om du glömmer bort lösenordet Om lösenordsfunktionen är aktiverad kommer en uppmaning om att ange det sexsiffriga lösenordet att visas varje gång du sätter på projektorn. Om du anger fel lösenord visas ett meddelande om fel lösenord (se bilden till höger) i tre sekunder följt av meddelandet ANGE LÖSENORD. Du kan försöka igen genom att ange ett nytt sexsiffrigt lösenord. Om du inte skrev upp Lösenordsfel Försök igen. lösenordet i handboken och inte kan komma ihåg det kan du återställa lösenordet. Se Procedur för återställning av lösenordet på sidan 28 för mer information. MENY TILLB. Om du anger ett felaktigt lösenord fem gånger i följd stängs projektorn automatiskt av efter en liten stund. Användning 27

28 Procedur för återställning av lösenordet Håll ned AUTO på projektorn eller fjärrkontrollen i tre sekunder. Projektorn kommer att visa ett kodat nummer på skärmen. Skriv ned numret och stäng av projektorn. Be om hjälp att avkoda numret på ditt lokala BenQ-servicecenter. Du kan bli ombedd att visa upp köpekvittot på projektorn som bevis på att det är du som är ägaren. Ändra lösenordet 1. Öppna skärmmenyn och gå till menyn SYSTEMINSTÄLLNING: Avancerad > Säkerhetsinställn > Ändra lösenord. 2. När du trycker på Mode/enter visas meddelandet "ANGE AKTUELLT LÖSENORD". 3. Ange det gamla lösenordet. i. Om lösenordet stämmer visas meddelandet ANGE NYTT LÖSENORD. ii. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet "ANGE AKTUELLT LÖSENORD" och du kan försöka igen. Du kan avbryta ändringen genom att trycka på Menu/exit eller göra ett nytt försök. 4. Ange ett nytt lösenord. VIKTIGT! De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller efter du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 5. Bekräfta det nya lösenordet genom att ange det igen. 6. Nu har du angett ett nytt lösenord för projektorn. Kom ihåg att ange det nya lösenordet nästa gång du startar projektorn. 7. Om du vill lämna skärmmenyn trycker du på MENU/exit. ÅTERSTÄLLA LÖSENORD Skriv ned återställningskoden, och kontakta BenQs kundtjänst. Återställningskod: MENU Avsl. Lösenord ändrat Avaktivera låsfunktionen vid strömtillförsel Om du vill avaktivera lösenordsskyddet går du tillbaka till menyn SYSTEMINSTÄLLNING: Avancerad > Säkerhetsinställn. > Strömbrytarlå efter att ha öppnat skärmmenysystemet. Välj Av genom att trycka på Vänster eller Höger. Meddelandet "ANGE LÖSENORD" visas. Ange det aktuella lösenordet. i. Om lösenordet stämmer visas sidan Säkerhetsinställning igen och Av visas i raden för lösenord. Du behöver inte ange lösenordet nästa gång du sätter på projektorn. ii. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet "ANGE LÖSENORD" och du kan försöka igen. Du kan avbryta ändringen genom att trycka på Menu / exit eller göra ett nytt försök. Även om du avaktiverar lösenordsfunktionen bör du ha det gamla lösenordet tillgängligt om du skulle behöva aktivera lösenordsfunktionen igen genom att ange det gamla lösenordet. 28 Användning

29 Byta ingångssignal Projektorn kan anslutas till flera enheter samtidigt. Den kan emellertid endast visa en helskärm åt gången. Besluta dig för om du vill aktivera funktionen för snabb automatisk sökning genom att utföra följande steg. 1. Öppna skärmmenyn genom att trycka på Menu/exit på projektorn eller fjärrkontrollen. 2. Gå till menyn SOURCE > Snabb autosökning. 3. Tryck på Vänster eller Höger på projektorn eller fjärrkontrollen och välj På eller Av. 4. Avsluta och spara inställningarna genom att trycka på MENU/exit. När du har aktiverat snabb automatisk sökning utför projektorn automatisk källsökning när du trycker på SOURCE på projektorn eller fjärrkontrollen. i. Tryck på SOURCE på projektorn eller fjärrkontrollen. Ett fält för val av källa visas. ii. Tryck på upp eller ned tills önskad signal markeras och tryck på Mode/enter. iii. Projektorn startar den automatiska D-Sub / Comp. källsökningen genom att upptäcka den valda signalen först. Video iv. Information om den källa som upptäcks först visas längst upp till vänster i två sekunder. S-video Om du stänger av den snabba automatiska sökningen kan du bläddra igenom de tillgängliga ingångskällorna genom att utföra följande steg. i. Tryck på SOURCE på projektorn eller fjärrkontrollen. Ett fält för val av källa visas. ii. Tryck på upp eller ned tills önskad signal markeras och tryck på Mode/enter. iii. När källan hittats visas information om den valda källan längst upp till vänster i två sekunder. Om det finns flera anslutna enheter kan du söka efter en till signal genom att trycka på knappen igen. Den projicerade bildens ljusstyrka ändras också när du byter ingångssignal. PC, dvs. datapresentationer (grafik) från en dator som använder mest stillbilder är generellt ljusare än Video som visar mest rörliga bilder (filmer). Typen av ingångssignal påverkar också vilka inställningar som är möjliga i bildläget. Se Välja bildläge på sidan 34 för mer information. Projektorns ursprungliga visningsupplösning är bildförhållandet 4:3. Du bör välja och använda en ingångskälla som matar ut med den här upplösningen för att få bästa resultat vid bildvisning. Alla andra upplösningar skalförändras av projektorn beroende på inställningen av bildförhållandet, vilket kan orsaka förvrängning eller sämre bildskärpa. Se Välja bildförhållande på sidan 33 för mer information. Användning 29

30 Justera den projicerade bilden Justera projiceringsvinkeln Projektorn är utrustad med en justerbar fot på framsidan och en på baksidan. Med hjälp av dessa kan du ändra bildhöjd och projiceringsvinkel. Så här justerar du projektorn: 1. Tryck på justeringsknappen och lyft den främre delen av projektorn. När bilden är positionerad där du vill ha den släpper du justeringsknappen så låses foten i det läget. Titta inte in i linsen när lampan är på. Det starka ljuset från lampan kan skada ögonen. Var försiktig när du trycker på justeringsknappen, eftersom den sitter nära ventilationsgallret där det kommer ut varm luft. 2. Finjustera den horisontella vinkeln genom att skruva på den bakre justeringsfoten. Fäll in foten genom att hålla upp projektorn samtidigt som du trycker på justeringsknappen. Sätt sedan sakta ned projektorn. Skruva på den bakre foten i motsatt riktning. Om projektorn inte står på en plan yta eller om skärmen inte står vinkelrätt mot projektorn blir den projicerade bilden trapetsformad. Du kan åtgärda det genom att justera värdet för Keystone på menyn VISNING på projektorns kontrollpanel eller på fjärrkontrollen. Se Korrigera keystone på sidan 31 för mer information. Automatisk justering av bilden I vissa fall kan du behöva justera för att få fram en optimal bildkvalitet. Det gör du genom att trycka på AUTO på projektorn eller fjärrkontrollen. Inom tre sekunder kommer den inbyggda intelligenta autojusteringsfunktionen att ställa om frekvensvärdena och klockan så att du får bästa möjliga bildkvalitet. Aktuell information om källan visas längst upp till vänster på skärmen i tre sekunder. Medan autojusteringsfunktionen körs är skärmen tom. 30 Användning

31 Finjustera bildstorlek och skärpa 1. Ställ in den storlek som du vill ha på den projicerade bilden med hjälp av zoomningsringen. 2. Sedan ställer du in skärpan genom att vrida på fokusringen. Korrigera keystone Keystone innebär att den projicerade bilden är märkbart bredare längst upp eller längst ned. Det inträffar när projektorn inte står vinkelrätt i förhållande till skärmen. Förutom genom att justera höjden på projektorn kan du korrigera det här manuellt med hjälp av något av följande steg. 1. Tryck på eller på projektorns kontrollpanel eller på fjärrkontrollen för att visa statusfältet med beteckningen Keystone. Korrigera keystone-förvrängning i den nedre delen av bilden genom att trycka på. Tryck på för att korrigera keystoneförvrängning i den nedre delen av bilden. 2. Tryck på Menu/exit på projektorn eller fjärrkontrollen. Gå till VISNING > Keystone och justera värdena genom att trycka på eller på projektorn eller fjärrkontrollen. Till exempel: Tryck på på projektorn eller fjärrkontrollen. Tryck på på projektorn eller fjärrkontrollen när du är på menyn Bildinställningar > Keystone. Keystone 0 Keystone -6 Tryck på på projektorn eller fjärrkontrollen. Tryck på på projektorn eller fjärrkontrollen när du är på menyn Bildinställningar > Keystone. Keystone 0 Keystone +6 Användning 31

32 Förstora och söka efter detaljer på den projicerade bilden Om du behöver leta efter detaljer på den projicerade bilden kan du förstora den. Använd pilknapparna för att navigera på bilden. Använd fjärrkontrollen 1. Tryck på Digital Zoom + för att visa fältet Zoom. Bildens mitt förstoras när du trycker en gång till. Tryck på knappen upprepade gånger tills bildstorleken lämpar sig för dina behov. 2. Använd pilknapparna (,,, ) på projektorn eller fjärrkontrollen för att navigera på bilden. Det går bara att navigera på bilden om den har förstorats. Bilden kan förstoras ytterligare när du letar efter detaljer. 3. Om du vill återställa bilden till den ursprungliga storleken trycker du på AUTO. Du kan också trycka på Digital Zoom -. Om du trycker på knappen igen förminskas bilden ytterligare tills den har återställts till ursprunglig storlek. Använda skärmvisningsmenyn 1. Tryck på Menu/exit och sedan på Vänster eller Höger tills menyn Visning markeras. 2. Tryck på Ned för att markera Digital zoom. 3. Tryck på Mode/enter och på Upp för att förstora bilden till önskad storlek. 4. Tryck på Mode/enter för att aktivera funktionen för panorering. 5. Använd pilknapparna (,,, ) på projektorn eller fjärrkontrollen för att navigera på bilden. 6. Om du vill minska bildens storlek trycker du på Mode/enter för att gå tillbaka till funktionen för att zooma in/ut och trycker på AUTO för att återställa bilden till den ursprungliga storleken. Du kan även trycka på Ned upprepade gånger tills bilden visas i den ursprungliga storleken. 32 Användning

33 Välja bildförhållande Bildförhållandet är förhållandet mellan bildbredd och -höjd. De flesta analoga tv-apparater och datorer har bildförhållandet 4:3, vilket är standard för den här projektorn, och digital-tv-apparater och dvd-spelare har vanligtvis bildförhållandet 16:9. Eftersom digitala signaler blir allt vanligare kan digitala visningsenheter som den här projektorn dynamiskt sträcka ut och skalförändra bilden till ett annat förhållande än det som kommer från indatakällan. Du kan ändra bildförhållandet vid projicering (utan att ta hänsyn till källans bildförhållande) genom att ange VISNING > Bildförhållande. Välj det bildförhållande som passar för videosignalens format och dina visningskrav. Det finns fyra olika bildförhållanden: På bilderna nedan är inaktiva områden svarta och aktiva vita. 1. Auto: Anpassar en bild proportionellt efter projektorns ursprungliga upplösning i horisontell bredd. Det är lämpligt när den inkommande bilden varken har bildförhållandet 4:3 eller 16:9 och du vill utnyttja så mycket som möjligt av skärmen utan att ändra bildförhållandet för bilden. 2. Verklig: Bilden projiceras med den ursprungliga upplösningen och anpassas för att rymmas inom visningsområdet. Ingångssignaler med lägre upplösning kommer att projiceras i en mindre bild än om den hade förstorats till att fylla skärmen. Du kan också justera zoomen eller flytta projektorn närmare skärmen för att öka storleken om det är nödvändigt. Du kan behöva korrigera projektorns fokusering efter sådana justeringar. 3. 4:3: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 4:3. Det här passar bäst för bilder i 4:3-format, till exempel datorskärmar, standard-tv-filmer och dvd-filmer i 4:3-format, eftersom bilden då visas utan förändring av bildförhållandet :9: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 16:9. Det här passar bäst för bilder som redan har bildförhållandet 16:9, exempelvis högupplöst TV (HDTV), eftersom bilden då visas utan förändring av bildförhållandet. Bildförhållandet 16:9 kan bara tas från en komponentvideokälla som sänder en riktig 16:9-signal. Se Ansluta en komponentvideokälla på sidan 23 och Ställa in önskad storlek på den projicerade bilden på sidan 17 för mer information. Användning 33
