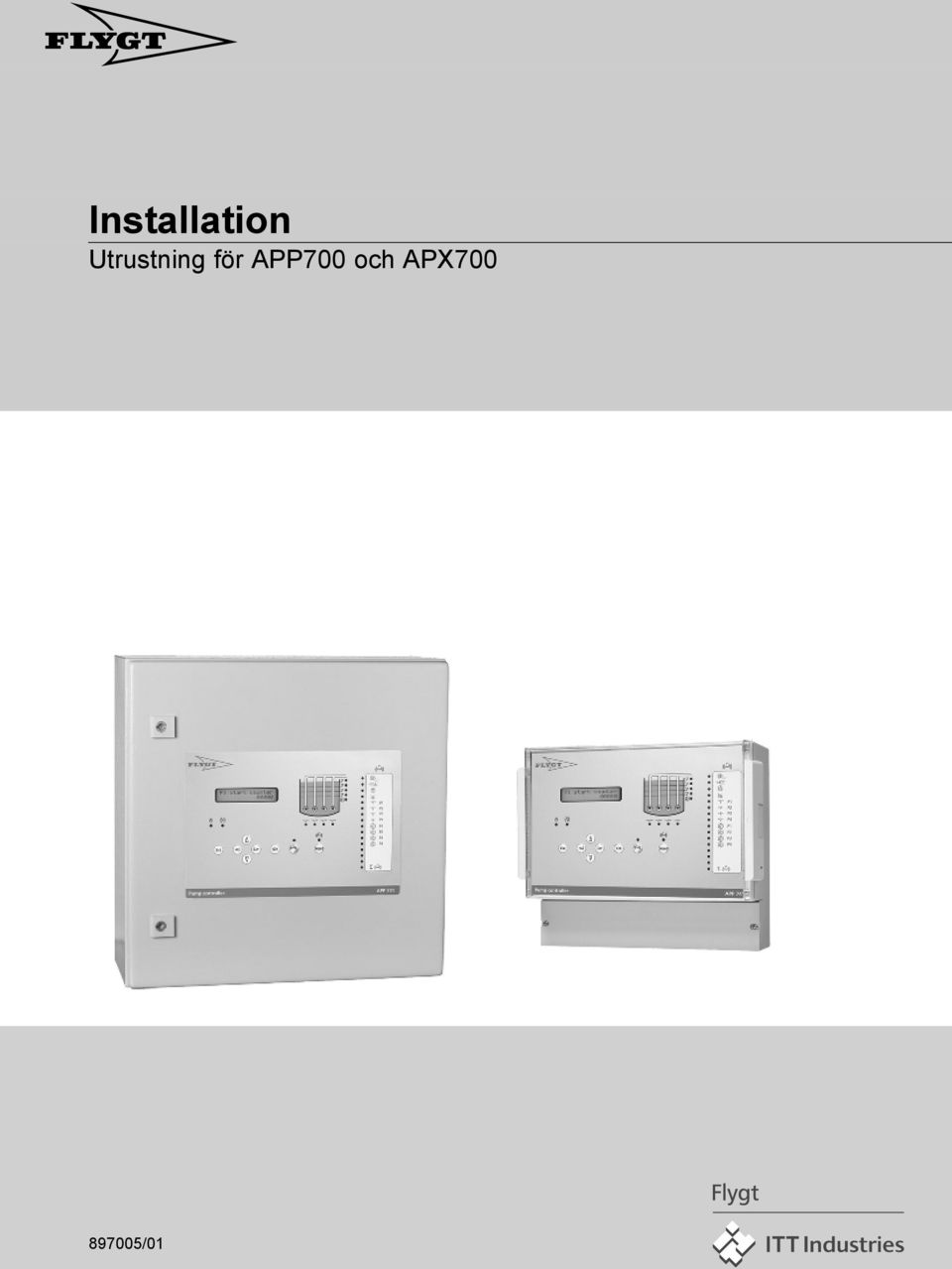

1 Installation Utrustning för APP700 och APX /01

2

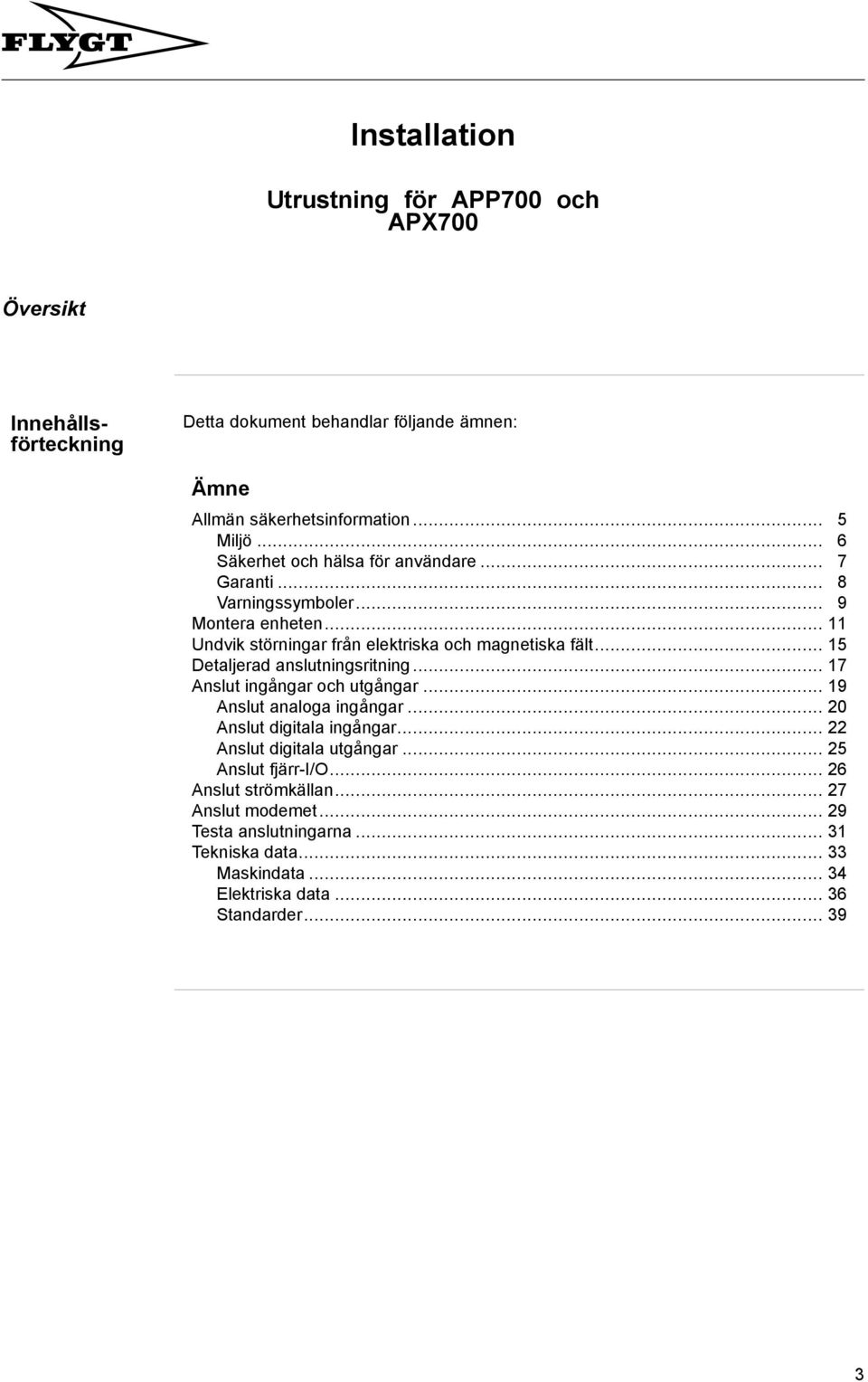

3 Installation Utrustning för APP700 och APX700 Översikt Innehållsförteckning Detta dokument behandlar följande ämnen: Ämne Allmän säkerhetsinformation... 5 Miljö... 6 Säkerhet och hälsa för användare... 7 Garanti... 8 Varningssymboler... 9 Montera enheten Undvik störningar från elektriska och magnetiska fält Detaljerad anslutningsritning Anslut ingångar och utgångar Anslut analoga ingångar Anslut digitala ingångar Anslut digitala utgångar Anslut fjärr-i/o Anslut strömkällan Anslut modemet Testa anslutningarna Tekniska data Maskindata Elektriska data Standarder

4

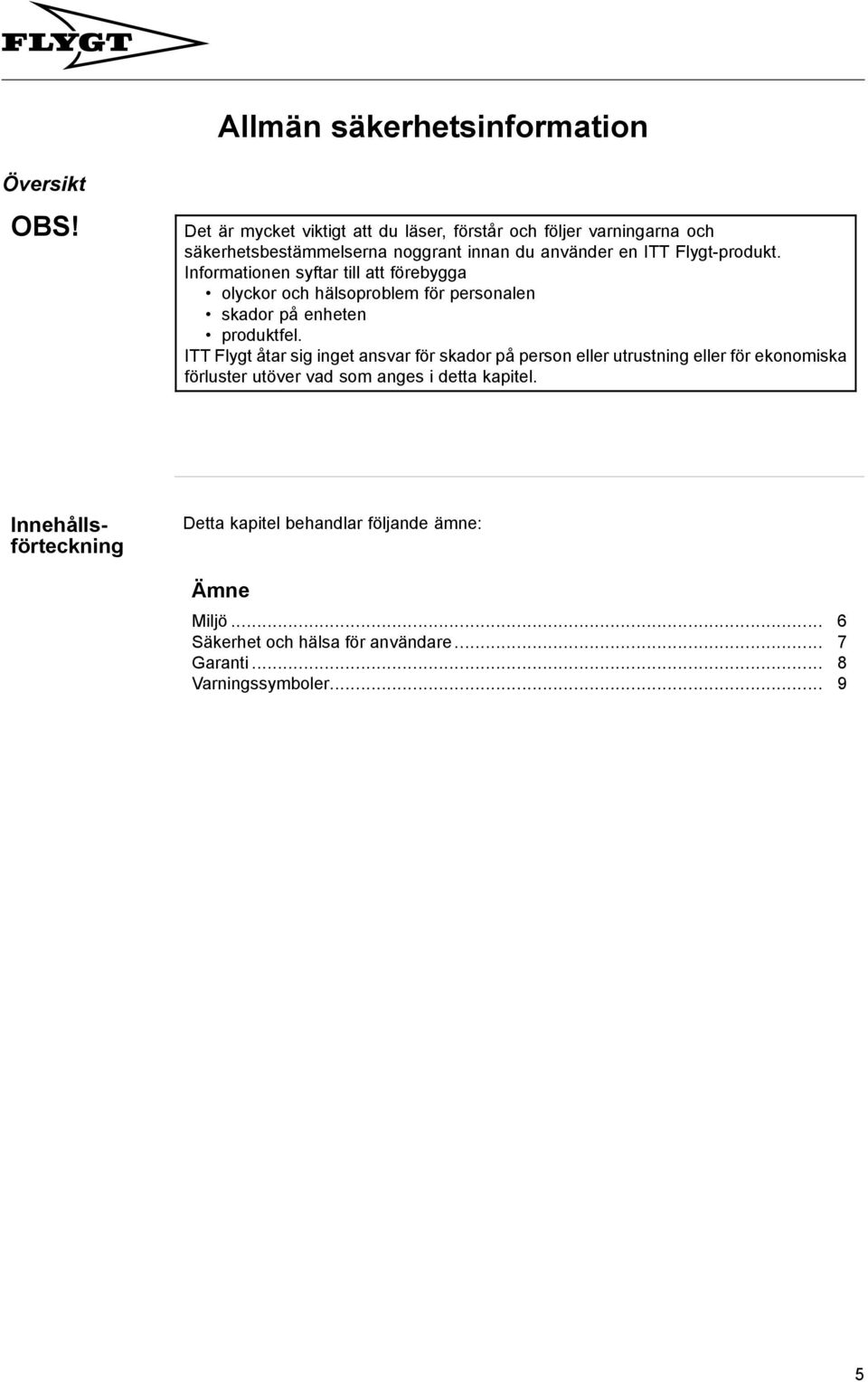

5 Allmän säkerhetsinformation Översikt OBS! Det är mycket viktigt att du läser, förstår och följer varningarna och säkerhetsbestämmelserna noggrant innan du använder en ITT Flygt-produkt. Informationen syftar till att förebygga olyckor och hälsoproblem för personalen skador på enheten produktfel. ITT Flygt åtar sig inget ansvar för skador på person eller utrustning eller för ekonomiska förluster utöver vad som anges i detta kapitel. Innehållsförteckning Detta kapitel behandlar följande ämne: Ämne Miljö... 6 Säkerhet och hälsa för användare... 7 Garanti... 8 Varningssymboler

6 Allmän säkerhetsinformation, Miljö Miljö Enheten ska installeras i en miljö som är skyddad väl ventilerad och ofarlig. Temperatur Enheten ska användas vid en temperatur som ligger inom mini- och maxvärdena i bifogade tekniska data. Störningar Om det nns utrustning som orsakar allvarliga störningar ska den dämpas så mycket som möjligt. 6

7 Allmän säkerhetsinformation, Säkerhet och hälsa för användare Säkerhet och hälsa för användare Inledning Alla myndighetsförordningar och lokala regler angående hälsa och säkerhet ska följas. Allmänna försiktighetsåtgärder för elektricitet Alla risker i samband med elektricitet ska undvikas. Elektriska kopplingar ska alltid göras i enlighet med standardanslutningarna i produktdokumentationen som medföljer produkten och lokala regler angående elektricitet. Hänvisning: följ elleverantörens anvisningar. Jorda enheten. Jorda enheten innan någon annan åtgärd utförs. Anslut den elektriska pumpmotorn och panelen till ett effektivt jordningssystem i enlighet med lokala regler för elektricitet. Koppla bort strömförsörjningen. Koppla alltid bort strömförsörjningen innan du utför någon åtgärd med elektriska eller mekaniska delar i enheten eller systemet. Isolera strömkällan innan du öppnar pumpen. Högspänning! Kontrollera märkdata. Innan du påbörjar installationen kontrollerar du att märkdata för den automatiska kontrollpanelen stämmer överens med strömförsörjningen och med pumpens märkdata. Isolera strömförsörjningen före felsökning. Isolera alltid strömkällan innan du utför någon felsökning. Annars kan pumpen starta oväntat. 7

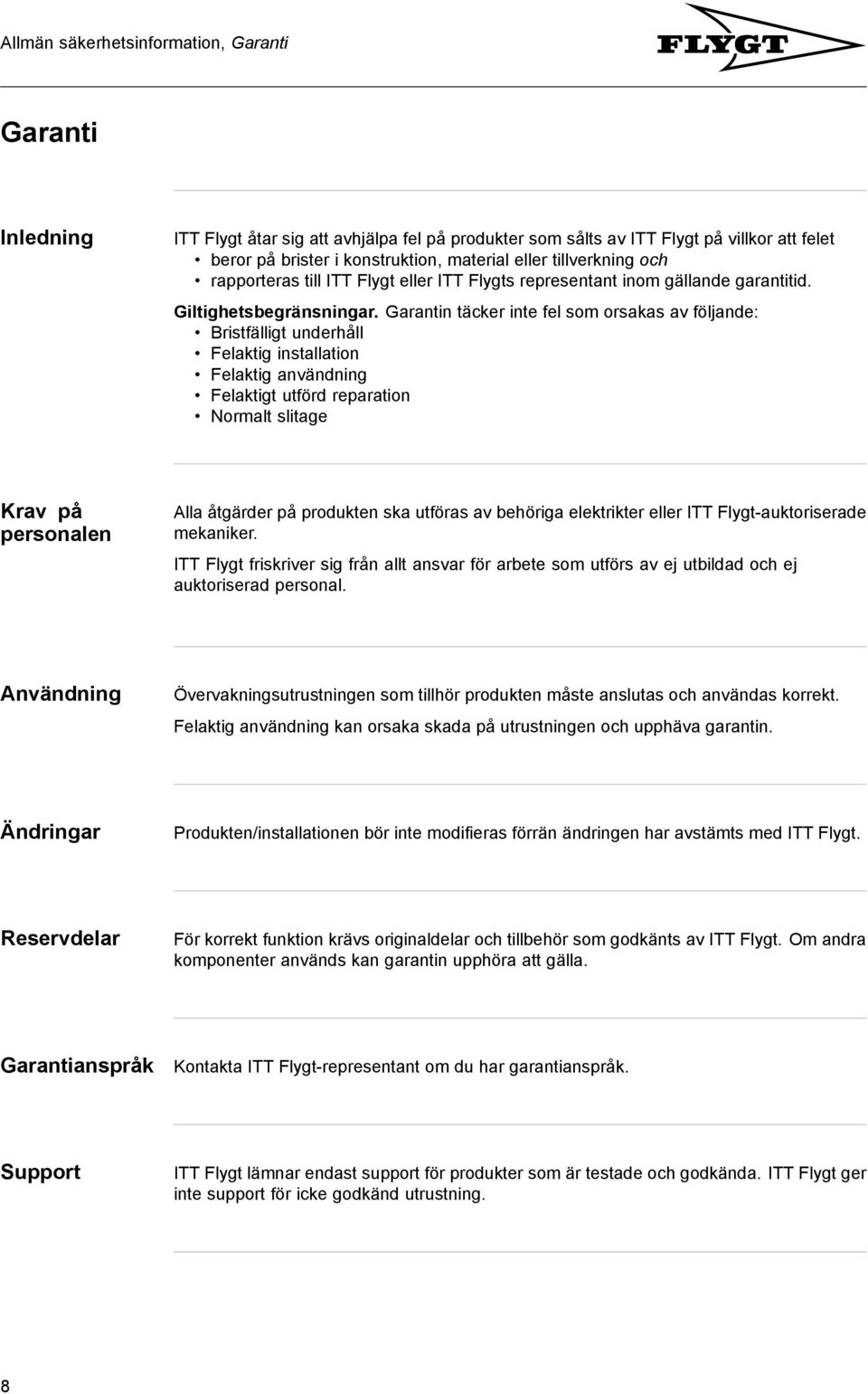

8 Allmän säkerhetsinformation, Garanti Garanti Inledning ITT Flygt åtar sig att avhjälpa fel på produkter som sålts av ITT Flygt på villkor att felet beror på brister i konstruktion, material eller tillverkning och rapporteras till ITT Flygt eller ITT Flygts representant inom gällande garantitid. Giltighetsbegränsningar. Garantin täcker inte fel som orsakas av följande: Bristfälligt underhåll Felaktig installation Felaktig användning Felaktigt utförd reparation Normalt slitage Krav på personalen Alla åtgärder på produkten ska utföras av behöriga elektrikter eller ITT Flygt-auktoriserade mekaniker. ITT Flygt friskriver sig från allt ansvar för arbete som utförs av ej utbildad och ej auktoriserad personal. Användning Övervakningsutrustningen som tillhör produkten måste anslutas och användas korrekt. Felaktig användning kan orsaka skada på utrustningen och upphäva garantin. Ändringar Produkten/installationen bör inte modi eras förrän ändringen har avstämts med ITT Flygt. Reservdelar För korrekt funktion krävs originaldelar och tillbehör som godkänts av ITT Flygt. Om andra komponenter används kan garantin upphöra att gälla. Garantianspråk Kontakta ITT Flygt-representant om du har garantianspråk. Support ITT Flygt lämnar endast support för produkter som är testade och godkända. ITT Flygt ger inte support för icke godkänd utrustning. 8

9 Allmän säkerhetsinformation, Varningssymboler Varningssymboler I produktinformationen Den här symbolen kan visas i den elektriska produktinformationen från ITT Flygt med tre olika texter. Tabell. Tabellen visar vad de tre olika texterna innebär. Fara! Varning! Försiktighet! Text Betydelse Kan orsaka allvarlig personskada dödsfall eller avsevärd skada på materiel Kan eventuellt orsaka allvarlig personskada dödsfall eller avsevärd skada på materiel Kan orsaka personskada eller skada på materiel På produkten Den här symbolen kan nnas på elektriska produkter från ITT Flygt och innebär varning för farlig spänning. High V oltage 9

10

11 Montera enheten Två versioner Denna undercentral nns i två versioner: Väggmonterad Frontmonterad Nedan beskrivs montering av den frontmonterade versionen. Före installationen Tänk på följande innan enheten monteras: Installera enheten i ett metallskåp om det nns utrustning som kan orsaka störningar i omgivningen. Följ allmänna riktlinjer om att skilja på ström- och signalkablar i skåpet och i kabelrännor. Otillräcklig kabelseparering ökar risken för störningar och försvårar service och underhåll. Se till att temperaturen i skåpet ligger mellan 0 och 50 C under drift. Montera operatörspanelen Montera operatörspanelen i ett utrustningsskåp enligt följande steg. Steg Åtgärd 1 Rita upp öppningen som ska göras i skåpets dörr enligt illustrationerna nedanför denna tabell. 2 Märk ut var hålen ska vara för de sex skruvarna som ska fästa ramen vid skåpdörren. Borra upp skruvhålen med en 5 mm-borr. 3 Borra ett litet styrhål i vart och ett av den blivande öppningens hörn. 4 Vidga hålen med en 10 mm-borr. Se till att hålen inte når ut till kanterna på den uppritade öppningen. 5 Såga upp en öppning för operatörspanelen i skåpets dörr med hjälp av en gursåg. 6 Placera operatörspanelen i öppningen. 7 Montera brickorna och muttrarna och dra åt dem väl. Måttritning: Operatörspanel Det här är en måttritning av operatörspanelen. 11

12 Montera enheten, Overview 148, ,5 275 Montera I/O-enheten Montera I/O-enheten enligt följande steg. Steg Åtgärd 1 Placera enheten så långt från starkströmsnätet som möjligt. OBS! Placera inte enheten nära kontaktorer, magnetventiler och liknande. Sådan utrustning bör vara på ett avstånd av minst 30 cm från enheten. 2 Placera spänningsaggregatet och eventuell batterienhet nära undercentralen. OBS! Obs! Avståndet mellan dessa enheter ska vara så litet som möjligt, högst 50 cm. 3 Märk ut de fyra hålen för monteringsskruvarna och borra upp hålen med en 4 mm-borr. 4 Skruva i skruvarna halvvägs. Häng upp I/O-enheten på skruvarna. Dra åt skruvarna ordentligt. 5 Anslut operatörspanelen till I/O-enheten med den medföljande kabeln. Säkra kabeln så att den inte kan komma i kläm. 12

13 Montera enheten, Overview Måttritning: I/O-enhet Det här är en måttritning av I/O-enheten

14 Montera enheten, Overview Måttritning: Väggmonterat skåp Det här är en måttritning av det väggmonterade skåpet ,5 Montera nivågivaren Anvisningar om montering av nivågivaren nns i den separata handboken för nivågivaren. 14

15 Undvik störningar från elektriska och magnetiska fält Inledning Vid installation av elektroniska mät- och kontrollsystem är det viktigt att välja kabeltyper och dra kablarna på ett sådant sätt att systemet påverkas så lite som möjligt av störningar från elektriska och magnetiska fält. Källor och påverkan Källor. Potentiella störningskällor är bland annat: reläspolar magnetventiler kontaktorer tyristorenheter jordströmmar och statiska urladdningar. Påverkan. Störningarnas effekt varierar med den elektriska miljön, exempelvis: kablarnas längd skärmning och huruvida störningsdämpande åtgärder har vidtagits. Överspänningsskydd Flygt rekommenderar användning av överspänningsskydd med blixtskydd, både för strömförsörjningen till spänningsaggregatet och för telekommunikationskabeln. Skyddet gör produkten mindre sårbar för överspänning så att den kan användas även i mer krävande miljöer. Serieanslutning. Överspänningsskyddet för strömförsörjningen bör anslutas i serie med strömförsörjningsanslutningen telekommunikationskabeln bör anslutas i serie med telekommunikationskabeln. 15

16 Undvik störningar från elektriska och magnetiska fält, Overview Illustration Bilden till höger i denna illustration visar hur du undviker elektriska och magnetiska störningar vid installation av undercentralen. 16

17 Detaljerad anslutningsritning Illustration Det här är en detaljerad ritning över anslutningarna DO 8. DO 7. DO 6. DO 5. DO 4. DO 3. DO 2. DO 1. 24V DC AI 4. AI 3. AI 2. AI 1. DI 16. DI 15. DI 14. DI 13. DI 12. DI 11. DI 10. DI 9. DI 8. DI 7. DI 6. DI 5. DI 4. DI 3. DI 2. DI 1. 17

18

19 Anslut ingångar och utgångar Översikt Innehållsförteckning Detta kapitel behandlar följande ämne: Ämne Anslut analoga ingångar Anslut digitala ingångar Anslut digitala utgångar Anslut fjärr-i/o

20 Anslut ingångar och utgångar, Anslut analoga ingångar Anslut analoga ingångar Givare Givare av följande typer kan anslutas till undercentralens analoga ingångar: passiva givare som får ström från undercentralen och aktiva givare med egen strömförsörjning. Givarna ska leverera en strömsignal på 4 20 ma. Spänningsfallet är 8 V. Allmän anvisning Anslut analoga ingångar enligt följande steg. Steg Åtgärd 1 Anslut analoga ingångar i enlighet med anslutningsritningar och anslutningar. 2 Anslut jordningen. Anslutningsritningar Det här är anslutningsritningarna för analoga ingångar. Passiv givare: Aktiv givare: V DC 20

21 Anslut ingångar och utgångar, Anslut analoga ingångar Anslutningar Den här tabellen ger en översikt över anslutningarna för analoga ingångar. Anslutning Ingångssignal nr./beskrivning +39/ 40 Intern 24 V likströmkälla för analoga ingångssignaler. +41/ / / / /50 Anslutning 49 är för jordning. Anslutning 50 är för jordning av skärmningen i alla skärmade kablar. 21

22 Anslut ingångar och utgångar, Anslut digitala ingångar Anslut digitala ingångar Inledning Undercentralen är vanligen inställd för normalt öppna kontaktfunktioner till alla de 16 digitala ingångarna (från anslutning 3 till 34). Om normalt stängda kontaktfunktioner behövs kan dessa i allmänhet inverteras i programmet. Strömkälla Aktiv givare. Ur störningssynpunkt är det bäst att använda en extern strömkälla för ingångarna. Passiv givare. En intern strömkälla bör endast användas om ett par normalt öppna eller normalt stängda kontakter nns tillgängliga på kringutrustningen. Allmän anvisning Anslut de digitala ingångarna enligt följande anvisningar: anslut aktiv givare eller anslut passiv givare och anslutningar Anslut aktiv givare Anslut aktiva givare till digitala ingångar enligt denna anslutningsritning V 22

23 Anslut ingångar och utgångar, Anslut digitala ingångar Anslut passiv givare Anslut passiva givare till digitala ingångar enligt denna anslutningsritning. Steg Åtgärd 1 Anslut en bygel från anslutning 2 eller 36 till den negativa (-) anslutningen. 2 Anslut den passiva kontakten från anslutning 1 eller 35 till den positiva (+) ingången. Exempel. Här är ett exempel på hur digitala ingångar kan anslutas Anslutningar Den här tabellen ger en översikt över anslutningarna för digitala ingångar. Anslutning Ingångssignal nr./beskrivning +01/-02 Intern 24 V likströmkälla för digitala ingångssignaler. +03/ / / / / / / / / / / / / / / / /-36 Intern 24 V likströmkälla för digitala ingångssignaler. 23

24 Anslut ingångar och utgångar, Anslut digitala ingångar Signalkrav Signalkraven är följande: Logisk 0 = -3 till +5 V. Logisk 1 = V, 6 30 ma. 24

25 Anslut ingångar och utgångar, Anslut digitala utgångar Anslut digitala utgångar VARNING! Var försiktig vid anslutning och service, eftersom dessa anslutningar kan innehålla högspänning. Allmän anvisning Anslut de digitala utgångarna enligt följande anvisningar: anslutningsritning och anslutningar. Det här är en anslutningsritning över digitala utgångar. Anslutningar Den här tabellen ger en översikt över anslutningarna för digitala utgångar. Anslutning Utgångssignal nr. Typ/märkning 53/54 1 Reläutgång 55/ A, 250 V, AC/DC 57/ / / / /66 7 Halvledarutgång 67/ ma, 250 V AC/DC Anslutningsritning Spänningsförsörjning Utgångarna förser inte mellanliggande relän eller liknande med spänning. Spänningen måste tas från en extern källa. 25

26 Anslut ingångar och utgångar, Anslut fjärr-i/o Anslut fjärr-i/o Anslut en SIOX-buss Anslut en SIOX-buss enligt följande steg. Steg Åtgärd 1 Installera en extra SIOXDRIVER på det nedre kretskortet inuti undercentralen. Obs! Se till att alla stift på det nedre kretskortet passar in i honkontakterna på SIOXDRIVER-enheten. 2 Anslut externa I/O-enheter till anslutningarna 37 och

27 Anslut strömkällan Försiktighetsåtgärder Vidta alltid följande försiktighetsåtgärder vid anslutning av strömkällan: Skydda strömförsörjningen till undercentralen med dess egen säkring. Använd separat fas/neutrala ledare för strömförsörjningen från den elektriska förgreningslådan. Använd störningsdämpning på komponenter som genererar störningar. Det är viktigt att inte använda samma strömkälla som för kontaktorer eller andra utrustningsdelar inte dra kabeln i en kabelränna tillsammans med strömkablar till kontaktorer inte dra signalkablar och strömkablar nära varandra. Anvisningar Anslut strömkällan enligt följande steg. Steg Åtgärd 1 Anslut 24 V likström till anslutning 51 och Anslut jordning till anslutning 49. Obs! Jordningskabeln ska vara så kort som möjligt. Extern strömkälla Anslutning 51 och 52 används som ingångar för en extern strömkälla med 24 V likström, -15 % + 20 %. Om en UPS-funktion (avbrottsfri strömkälla) krävs måste det ordnas med hjälp av den externa strömkällan. Den externa strömkällan likriktas och används för att driva analoga och digitala ingångssignaler. Skyddsjord Överspänningsskydd bör helst anslutas till en separat jordningsanslutning, t.ex. en jordningsstav, även om det ibland kan räcka att ansluta dem till samlingsskenan för jordning i enheten. Den ledande ytan på kabeln mellan överspänningsskyddet och jordningen bör vara 6 10 mm². 27

28

29 Anslut modemet Modemtyper Undercentralen kan utrustas med diverse modemtyper beroende på användningsområde. Fyra RS232-serieportar kan anslutas till ett externt modem. Obs! Rådfråga alltid ITT Flygt innan du väljer modem. Tabell. Den här tabellen ger en översikt över modemgränssnitt och modemfunktioner. Funktion COM 1 COM 2 COM 3 COM 4 Uppringd anslutning GSM-modem Uppringd anslutning externt modem Radiokommunikation, pollat system X - X X X - X X X - X X Dedikerat linjemodem X - X X Dedikerad linje 232/RS485- omvandlare X - X X Service - X - - Ethernet-adapter X - X X Allmän anvisning Anslut modemet enligt följande steg. Steg Åtgärd 1 Anslut modemet till COM-port 1, 3 eller 4. 2 Anslut modemets strömkälla. Hänvisning: information om hur du ansluter det speci ka modemet nns i respektive modemhandbok. Kommunikationsstatuslampa Nedanför undercentralens display nns en symbol med två telefonlurar och en kommunikationsstatuslampa. Tabell.Den här tabellen visar vad kommunikationsstatuslampans olika färger betyder. Färg Beskrivning Grön Undercentralen mottar data Röd Undercentralen skickar data 29

30

31 Testa anslutningarna Testa kommunikationen Testa kommunikationen enligt följande steg. Steg Åtgärd OK 1 Kontrollera att kablarna till modemet är ordentligt anslutna. 2 Kontrollera nätspänningen till ett externt modem. 3 Kontrollera kommunikationsindikeringarna på frontpanelen. Dessa ska blinka då undercentralen sänder och tar emot data. 4 Kontrollera modemets lysdiod för att se om modemet sänder och tar emot data. Hänvisning: mer information nns i handboken för modemet. 5 Om du använder ett modem med en uppringd anslutning mellan undercentralen och centralsystemet ska du kontrollera telefonlinjen genom att: ansluta en telefon parallellt med undercentralen ringa upp ett annat nummer som test av anslutningen ringa till undercentralen från en vanlig telefon för att se om undercentralen svarar. Testa signalen från nivågivaren Testa signalen från nivågivaren enligt följande steg. Steg Åtgärd OK 1 Kontrollera om det nns minst 6 V likström över alla anslutningar. 2 Lyft upp givaren i luft och kontrollera att den ger en 4 ma strömsignal. Kontrollera att signalen förändras då givaren placeras i vatten igen. Testa digitala ingångar Testa digitala ingångar genom att: aktivera en signal, t.ex. ett motorskydd, och kontrollera att ingångens lysdiod tänds. Testa nätspänning Testa nätspänningen enligt följande steg. Steg Åtgärd OK 1 Kontrollera inkopplingen av spänningsaggregatet. 2 Mät nätspänningen vid anslutningsblocket och kontrollera att den ligger inom angivet intervall. 31

32 Testa anslutningarna, Overview 32

33 Tekniska data Översikt Innehållsförteckning Detta kapitel behandlar följande ämne: Ämne Maskindata Elektriska data Standarder

34 Tekniska data, Maskindata Maskindata Miljö Den här tabellen anger omgivningsspeci kationer för enheten. Uppgiftstyp Speci kation Driftstemperatur -20 till +50 ºC Förvaringstemperatur -10 till +65 ºC Luftfuktighet (icke-kondenserande) 90 % relativ Väggmontering: Skåp och hölje Den här tabellen visar speci kationer för skåpet och höljet. Uppgiftstyp Speci kation Mått (L x B x H) 320 x 261 x 145 mm Vikt (total) 2,5 kg Montering Vägg Kabelgenomföringar 7 hål Höljesstandard IP65 Höljesmaterial Höljeslockets material Polystyren Karbonatplast Frontmontering: Frontenhet Den här tabellen anger speci kationer för frontenheten. Uppgiftstyp Speci kation Mått (L x B x H) 287 x 187 x 44 mm Vikt (total) 1,8 kg Montering Rektangulärt hål Ytförsegling EPDM-gummi Kontakter 4 st. DB 9, 1 st. DB 37 Frontpanel, framsida IP 65 Frontpanel, baksida IP 20 34

35 Tekniska data, Maskindata Frontmontering: I/O-enhet Den här tabellen anger speci kationer för I/O-enheten. Uppgiftstyp Speci kation Mått (L x B x H) 296 x 271 x 62 mm Vikt (total) 2 kg Montering Vägg Kontakter 1 st. DB 37 Trådklämmor 68 st., skruvlåsta Enhetsstandard IP 20 Frontmontering: Kabel Den här tabellen anger speci kationer för kabeln. Uppgiftstyp Speci kation Frontpanel för I/O-enhet Dubbelskärmad 37-polig Längd 2,0 m Minsta böjningsradie 50 mm Tillbehör Följande tillbehör nns för enheten: Standardprogram Nivågivare Modem Strömkälla Överspänningsskydd SIOX-enhet RIO-moduler Overlay 35

36 Tekniska data, Elektriska data Elektriska data Digitala ingångar Den här tabellen visar elektriska data för digitala ingångar. Uppgiftstyp Speci kation Isolering Individuellt optokopplade Logisk 0-3 till +5 V Logisk V, 6 30 ma Antal 16 Digitala utgångar Den här tabellen visar elektriska data för digitala utgångar. Typ Uppgiftstyp Speci kation Isolering Individuellt isolerade Totalt antal 8 Relä Antal 6 Typ Normalt öppen, oskyddad Högsta belastning 2 A, 250 V AC/DC Fast tillstånd Antal 2 Typ Normalt öppen, oskyddad Utgång 100 ma, 250 V AC/DC Läckageström max 0,01 ma Analoga ingångar Den här tabellen visar elektriska data för analoga ingångar. Uppgiftstyp Speci kation Isolering Individuellt optokopplade Upplösning 12 bitar Signalomfång 4 20 ma Internt dynamiskt motstånd, fullskaligt 50 Ohm Felmarginal, fullskalig, typisk 0,1 % Spänningsfall 8 V Antal 4 36

37 Tekniska data, Elektriska data Kommunikation Den här tabellen visar elektriska data för kommunikationen. Uppgiftstyp Speci kation Kommunikationsport RS232 Antal portar 4 Busskommunikation 4 20 ma Högsta antal I/O 600 Aktiv givare En aktiv givare bör leverera en spänning på minst 8 V likström och en ström på 4 20 ma. Användargränssnitt För användargränssnittet används en LCD-display med bakgrundsbelysning och 2 x 20 tecken. Tabell. Den här tabellen visar antalet knappar och indikationer i gränssnittet för de olika versionerna. APX 711 Version Knappar Larmindikationer Pumpbrunnsindikationer Statusindikationer för undercentral Lon-server APP 721 Pumpstyrning APP 741 Pumpstyrning APX 751 Styrning för upptagningsbassäng APX Processtyrning 37

38 Tekniska data, Elektriska data Strömkälla Den här tabellen visar elektriska data för strömkällan. Uppgiftstyp Speci kation Nätspänning 24 V DC -15 % % Strömförbrukning (utan belastning) 1 A Säkring 2 A Digitala ingångar, maxbelastning 0,5 A Analoga ingångar, maxbelastning 24 V, 80 ma 38

39 Tekniska data, Standarder Standarder Tabell Den här tabellen visar godkända standarder för enheten. Standard Nummer Emission EN Immunitet EN LVD EN CSA C22.2 Nr

40 www. ygt.com Installation Utrustning för APP700 och APX / ITT Flygt AB, Printed in Sweden
