1 Installationsmanual Release version 2.0 Dokument Installationsmanual CONTALnova v2.0 Sidor totalt: 42

2 Innehållsförteckning 1 Inledning Kortfattad beskrivning av Contal Nova Systemöversikt Contal Nova komponenter: Systemkrav Hårdvarukrav för klient och server Mjukvarukrav, operativsystem MINIMUM KRAV på operativsystem Klient/Server REKOMMENDERAT operativsystem klient REKOMMENDERAT operativsystem Server MINIMUM Krav på SQL server Rekommenderad SQL server Installation av Contal Nova mjukvara -Programleverans Steg 1 -Installation av SQL-Server SQL Server via nätverk Databas backup och återställning via SQL Steg 2 Installation av Contal Nova Server Steg 3 Installation av Contal Nova Klient Installera tillägget ID Management Production Steg 4 Licensaktivering Skapa licensförfrågan Aktivera licens för Contal Nova Server Licenshantering för ID Management Production Konfigurera IP adress för centralenheter CCU via Kickstart Management Projektering och installation av hårdvara Driftsättning av systemet Koppla ihop Server/Klient Anslut CCU Koppla CCU till servern Undercentral DCU Konfigurera dörrmiljöer, kortläsare, ellås, dörravkänning Tidssynkronisering Dokument Installationsmanual CONTALnova v2.0 sida: 2/42

3 8.3.1 Tidssynkronisering med Contal Novas interna tidsserver Tidssynkronisering mot extern NTP tjänst Individuell tidssynkronisering mot extern NTP tjänst Brandvägg och Portar Filterregler för inkommande trafik är beroende av Stateful paketfiltrering, ex: Brandvägg: Tillåta trafik för Server, Klient och CCU Brandvägg: Tidssynkronisering Uppgradering av Contal Nova Server och klient Uppgradering av centralenheter, undercentraler och kortläsare Uppgradera CCU centralenhet med Contal Nova mjukvara Uppgradera CCU centralenhet med WindowsCE mjukvara Uppgradera DCU undercentral Uppgradera mjukvara till kortläsare Innehåll i denna manual kan ändras utan föregående avisering 2012 Copyright by Contal Security AB We reserve all rights in this document and in the subject thereof. By acceptance of the document the recipient acknowledges these rights and undertakes not to publish the document nor the subject thereof in full or in part, nor to make them available to any third party without our prior written authorization, nor to use it for any purpose other than for which it was delivered to him. Dokument Installationsmanual CONTALnova v2.0 sida: 3/42

4 1 Inledning Denna installationsmanual som även finns i.pdf format på Contal Nova USB-minne beskriver steg för steg installation av det integrerade säkerhetssystemet Contal Nova. Denna manual är anpassad för och utgår ifrån installation av Contal Nova i Windows 7 32/64bit miljö. 2 Kortfattad beskrivning av Contal Nova Contal Securitys nya egenutvecklade integrerade säkerhetssystem Contal Nova är ett modernt Server, klientbaserat säkerhetssystem. Systemet lämpar sig för mindre anläggningar med behov av enstaka larm med ett fåtal kortläsare och några få kortanvändare, till stora företag med högre krav på säkerhet, effektiv administration och användarvänlighet. Systemet är skalbart och består av flera olika typer av centralenheter som med dess uppbyggnad och funktionalitet bidrar till en flexibel och kostnadseffektiv systemlösning. Systemet har bland annat stöd för TCP/IP samt för fri topologi, Echelon kommunikation mellan centralenheter CCU och undercentraler DCU-dörrenheter. Med decentraliserad intelligens, kontinuerligt övervakad kommunikation och intelligent strömförsörjning gör att eventuella brister i säkerhetssystemet snabbt kan upptäckas i tid på ett effektivt och ekonomiskt sätt. Contal Nova systemet levereras komplett tillsammans med all mjukvara som behövs för att sköta systemet från en enda dator utan geografiska begränsningar. Genom att helt integrera vitala säkerhetsfunktioner som t.ex. passerkontroll, inbrottslarm, driftlarm, larmöverföring och brandvarning i ett enda system kan ett samlat grepp om säkerheten uppnås. Nova tillåter att operatörer administrerar säkerhetssystemet på ett flertal fritt geografiskt skilda användarplatser inom organisationen. Detta fria val ihop med flerspråkstöd i både klienter samt i kortläsarnas display erhålls en flexibel, informativt och förenklad funktion för användarna. 3 Systemöversikt Contal Nova systemet består av två programdelar uppdelad i fyra stycken licensnivåer idag med stöd för olika behov och funktionskrav. Contal Nova Express Contal Nova Standard Contal Nova Enterprise Contal Nova Premium Contal Nova består av fyra programdelar utöver Microsoft SQL. Contal Nova Server Contal Nova License Manager Contal Nova Klient Contal Nova Server Configure Dokument Installationsmanual CONTALnova v2.0 sida: 4/42

5 Systembild Contal Nova Server med 2st klienter Serverprogrammet som installeras på en Server/PC-dator med rekommenderat operativsystem hanterar kommunikation samt informationsförmedling mellan systemets centralenheter och systemets SQL-databas där hårdvarukonfiguration, systeminställningar samt händelser lagras. Klientprogrammet kan beskrivas som den administrativa och presenterande delen i systemet. Klienten omfattas av ett lättförståeligt användargränssnitt med fördefinierade funktioner och symboler för tillträdes- och larmhantering. License Manager samt Contal Nova Server configure är installationsverktyg för att skapa licensbegäran och dels för att konfigurera databaskoppling till Contal Nova Servern. 3.1 Contal Nova komponenter: Art.nr Beskrivning Serverlicens -Contal Nova Express, max 2 klienter Serverlicens -Contal Nova Standard, max 5 klienter Serverlicens -Contal Nova Enterprise, max 15 klienter Serverlicens -Contal Nova Premium, >15 klienter Extra klientlicens -Contal Nova oavsett licensnivå Plugin CiS, Contal Informative System Plugin -ID Management Production Dokument Installationsmanual CONTALnova v2.0 sida: 5/42

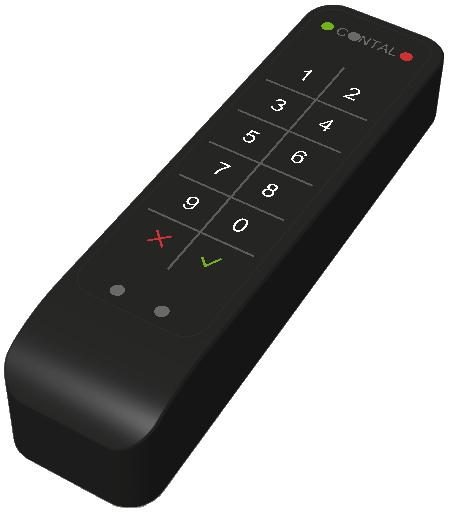

6 Art.nr Centralenheter Beskrivning CCU TCP/IP kontrollenhet för anslutning av upp till 31 stycken DCU noder via Echelon Levereras komplett med CCU + 10grp distributionskort i sabotageskyddad plåtkapsling CCUL TCP/IP kontrollenhet för anslutning av upp till 31 stycken DCU noder via Echelon Levereras med CCU utan distributionskort i sabotageskyddad plastkapsling CCU40 TCP/IP kontrollenhet för direktanslutning av 8st dörrmiljöer (15st kortläsare) Inbyggd 24/12Vdc. 24 balanserade ingångar, 8st reläutgångar CCU40 -EXP 8O - Expansionskort för 8st extra utgångar (passar endast till CCU-40) Intelligent UPS CCU-B300W UPS 27Vdc 10A, 40Ah Levereras komplett med CCU, 10grp Distributionskort samt 40Ah batteri Undercentral DCU-E undercentral Echelon för anslutning av larmgivare, styrningar, kortläsare samt ellås. 4in/4ut standard. 24/12Vdc EXP 12I - Expansionskort 12 ingångar (passar endast till DCU-E) EXP 4I/8O - Expansionskort 4 in-/8 utgångar (passar endast till DCU-E) EXP 8I/4O - Expansionskort 8 in-/4 utgångar (passar endast till DCU-E) Kortläsare CCR-SD Premium kortläsare, manöverpanel 3,2" touch för avläsning av beröringsfria passerkort av typ Mifare Classic, Mifare Plus, DESFire CCR-SK Slim IP54 smalprofilskortläsare med bakgrundsbelyst knappsats. Kortläsare för avläsning av beröringsfria passerkort av typ Mifare Classic, Mifare Plus, DESFire CR14S-U USB kortläsare utan knappsats för avläsning av beröringsfria passerkort av typ Mifare Classic, Plus, DESFire. Används lämpligt för inloggning i klient samt för att skapa passerkort i systemet, avläsa Mifare serie/chipnummer. 4 Systemkrav 4.1 Hårdvarukrav för klient och server CPU 32/64bit 2+ GHz single core eller 1.6+ GHz multi core RAM 2GB installerat fysiskt minne HDD 500MB ledigt utrymme för installation Minst 1-2 GB för händelseloggens databas På servern om SMS meddelande via SMS modem används USB-portar o Vid ID Korts produktion rekommenderas fler portar för anslutning av ID kortsprinter, webkamera, signaturplatta etc. Dokument Installationsmanual CONTALnova v2.0 sida: 6/42

7 4.2 Mjukvarukrav, operativsystem MINIMUM KRAV på operativsystem Klient/Server Microsoft Windows 7 Professional 32/64bit Microsoft Windows 7 Ultimate 32/64bit Microsoft Windows 7 Enterprise 32/64bit Microsoft Windows 2008 Server SP2 32/64bit Microsoft Windows 2008 Server R2 64bit REKOMMENDERAT operativsystem klient Microsoft Windows 8 32/64bit Microsoft Windows 2012 Server REKOMMENDERAT operativsystem Server Microsoft Windows 2012 Server MINIMUM Krav på SQL server Microsoft SQL 2008 R2 Express Microsoft SQL 2008 R2 Standard Rekommenderad SQL server Microsoft SQL 2012 Express Microsoft SQL 2012 Standard/Enterprise/Datacenter Dokument Installationsmanual CONTALnova v2.0 sida: 7/42

8 5 Installation av Contal Nova mjukvara -Programleverans Vid beställning av Contal Nova mjukvara kommer ett USB-minne levereras tillsammans med övrig hårdvara som beställts. USB-minnet innehåller all den mjukvara som behövs vid installation av SQLdatabas, Contal Nova Server samt Contal Nova klient. På USB minnet finns även produktblad, användarmanualer, installationsanvisningar samt verktyg för IP-konfiguration av centralenheter CCU. För att Contal Nova systemet skall fungera måste en SQL-Server installeras tillsammans med Contal Nova Server. I SQL databasen lagras all konfiguration och händelser för systemet. Klienter som installeras på nätverket arbetar mot Contal Nova server. Mappstruktur på USB-minnet är enligt följande; 01 Contal Nova Presentation 02 - Produktblad 03 - Manualer 04 SQL Installation 05 Contal Nova Mjukvara 06 Verktyg 07 Drivrutiner 08 Vakant 09 Vakant 10 Release notes Dokument Installationsmanual CONTALnova v2.0 sida: 8/42

9 5.1 Steg 1 -Installation av SQL-Server SQL kräver att.net 3.5 Framework finns installerat på datorn. Detta brukar vara förinstallerat på de flesta operativsystemen, men om så inte är fallet gå in på den medföljande USB stickan och kör filen: 05 Contal Nova Mjukvara\DotNetFX35\dotNetFx53setup.exe. Följ instruktionerna och starta eventuellt om datorn om detta krävs. Säkerställ även att.net 3.5 Framwork är aktiverat: Öppna Kontrollpaneln, Program, Program och funktioner och klicka på Aktivera eller inaktivera Windows-funktioner. Klicka i Microsoft.NET Framework Om SQL 2012 ska installeras, installera även Microsoft.NET Framework 4.0 Efter installationen av.net 3.5 Framework är slutförd kan SQL installation påbörjas. SQL installationsfiler finns på USB stickan i mappen 04 SQL Installation. Vi rekommenderar att Ni kopierar hela mappen till hårddisken på datorn där SQL ska installeras för snabbare installation och snabb tillgång till installationen vid senare tillfälle om fler komponenter ska läggas till/tas bort. Om Ni laddar ned filen, se till att välja installationsfil där även administrationsverktyg ingår. Filnamnet innehåller WT (with Tools): SQLEXPRWT_x64_ENU.EXE Välj installationsfil beroende på vilket operativsystem Ni använder. SQL x86 32bit : 32 bitars operativsystem (SQLEXPRWT_x86_ENU.EXE) SQL x64 64bit: 64 bitars operativsystem (SQLEXPRWT_x64_ENU.EXE) För att kontrollera vad för operativsystem Ni har: Klicka på Windows startknappen, högerklicka på Dator, välj Egenskaper. För att starta installationen kör.exe filen. Dokument Installationsmanual CONTALnova v2.0 sida: 9/42

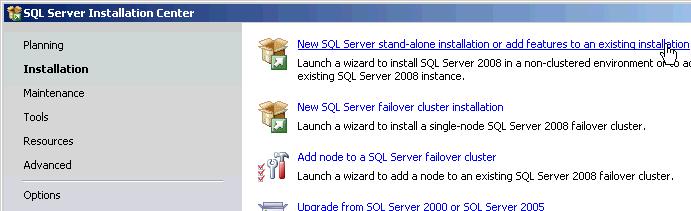

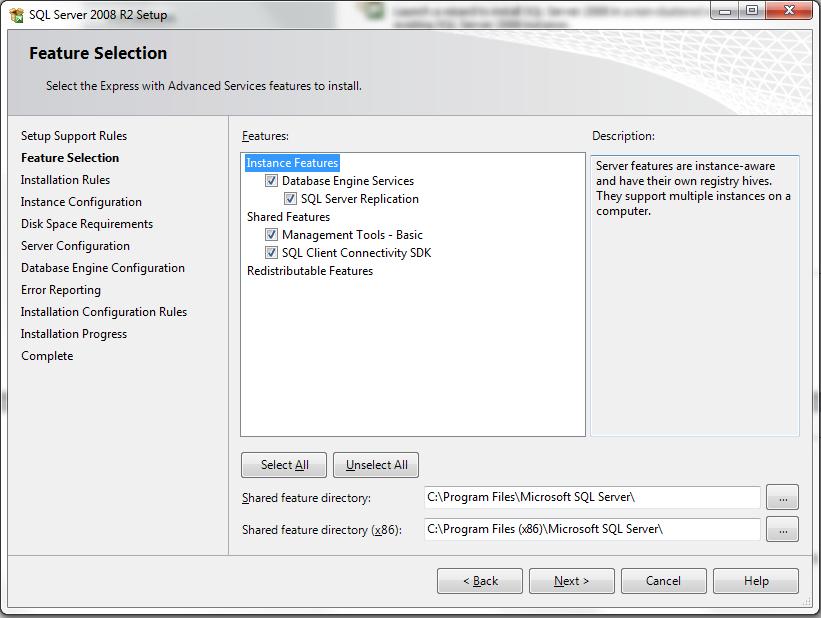

10 Välj "New Server stand-alone installation" länken till höger i rutan som visas: Licensvillkor: Klicka i rutorna och välj Next. Feature Selection: Installera med alla funktioner valda. Ange sökväg till installationen om Ni vill använda en annan än den föreslagna. Välj Next. Instance Configuration: Välj Named instance och klicka på Next. Dokument Installationsmanual CONTALnova v2.0 sida: 10/42

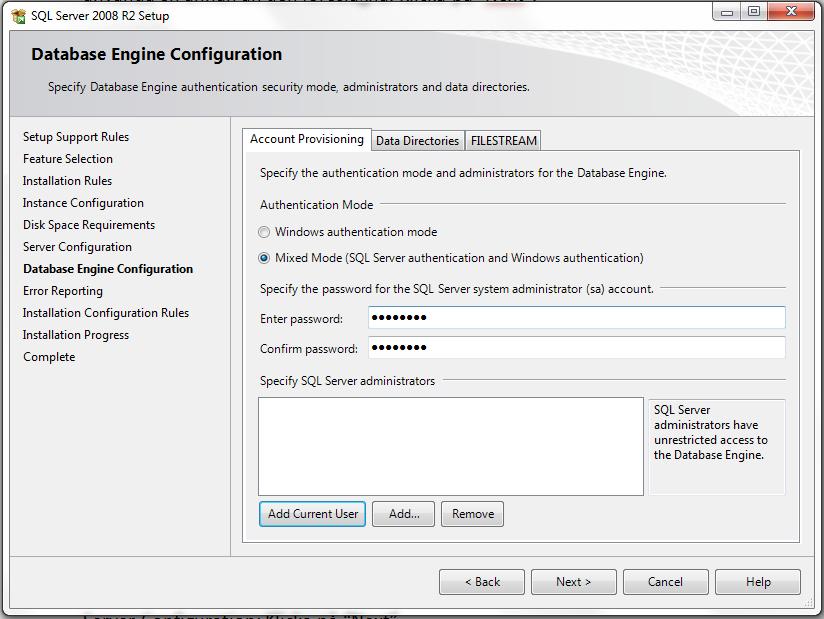

11 Server Configuration: Välj Automatic på Startup Type. Välj Next. Database Engine Configuration: Här anges säkerheten för inloggning i databasen. Välj Mixed Mode och ange ett lösenord för systemadministratörskontot (sa). Skriv ner angivet lösenord och förvara det på en säker plats. Ni måste även ange vilken/vilka användare som får rättigheter att administrera SQL databasen. Välj Next. Installation av SQL startar. När installationen är genomförd, välj Close. Dokument Installationsmanual CONTALnova v2.0 sida: 11/42

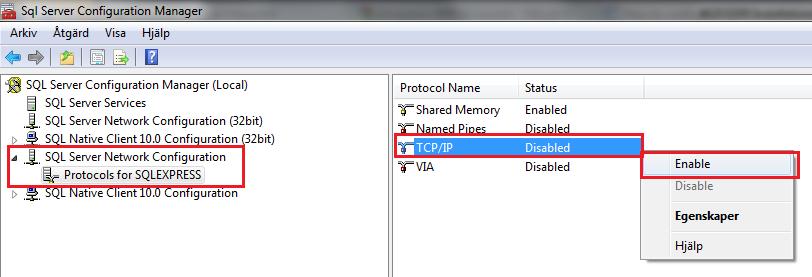

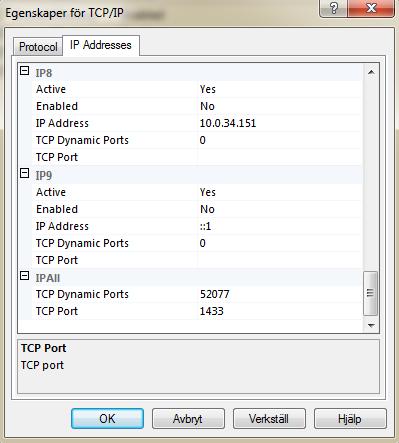

12 5.1.1 SQL Server via nätverk I de fall då SQL Server och Nova Server installeras på skilda servermaskiner (ex. dedikerad SQL Server / Nova Server) krävs ytterligare steg för att säkerställa kommunikation. Öppna SQL Server Configuration Manager. Genväg till verktyget: Startmenyn/Alla Program/Microsoft SQL Server 2012/Configuration tools. I vänstra fönstret, utöka SQL Network Configuration och markera Protocols for SQLEXPRESS. I högra fönstret, högerklicka på TCP/IP och välj Enable. Högerklicka på TCP/IP och välj Egenskaper Välj fliken IP Adresses. 2. Bläddra längst ner till IP All 3. Vid TCP Port, skriv in port Klicka på OK. Dokument Installationsmanual CONTALnova v2.0 sida: 12/42

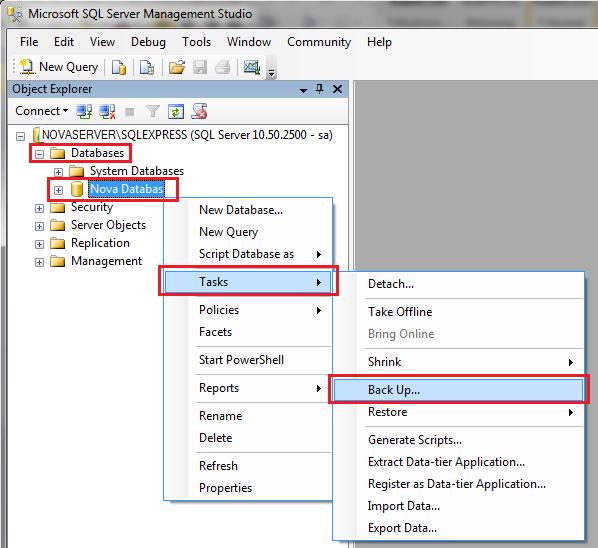

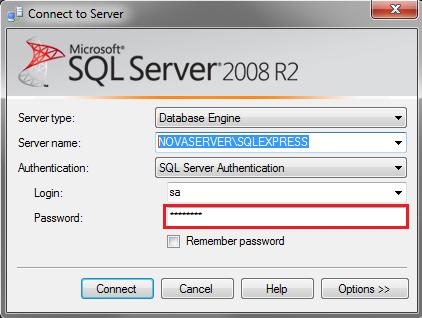

13 5. Om brandvägg används, skapa en regel för att tillåta trafik på port För mer information se avsnitt: Brandvägg och Portar Databas backup och återställning via SQL Backup av Contal Nova databas kan utföras via Contal Nova Klient. Återställning från tidigare backup måste utföras i SQL Server Management Studio. Nedan beskrivs hur både backup och återställning görs via verktyget SQL Server Management Studio. Genväg till verktyget: Startmenyn/Alla Program/Microsoft SQL Server 2012/ Backup: Starta SQL Server Management Studio. Vid Authentication välj: SQL Server Authentication Logga in genom att ange det sa lösenord Ni valde i stycket Database Engine Configuration under rubrik: Steg 1 -Installation av SQL-Server Välj Connect. Öppna Databases i vänstra menyn och högerklicka på databasen som Contal Nova använder. Öppna Back Up enligt bilden nedan. Dokument Installationsmanual CONTALnova v2.0 sida: 13/42

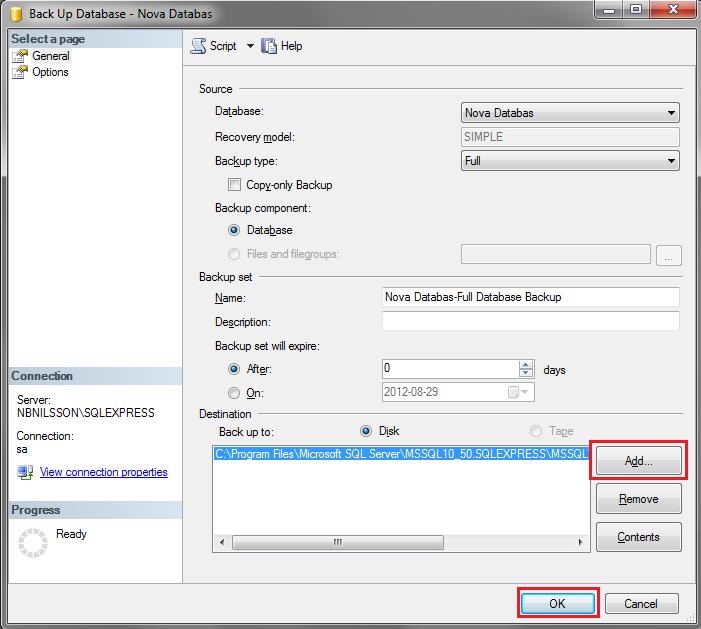

14 Ange vart backup filen ska sparas med Add. Klicka på OK för att starta backup. Om ett felmeddelande visas att backup misslyckades p.g.a. åtkomst nekad, beror detta på att SQL inte har rättigheter att spara i den angivna mappen. Ändra sökväg för backup fil och välj mappen Backup i SQL. Ex. C:\Program Files\Microsoft SQL Server\MSSQL11.SQLEXPRESS\MSSQL\Backup. Återställning: Innan en återställning av databasen kan utföras måste Nova Server servicetjänst stoppas. Tillvägagångssätt för att stoppa tjänsten finns i stycket Uppgradering av Contal Nova Server och klient. Starta SQL Server Management Studio och logga in på samma sätt beskrivs ovan. Högerklicka på den databas som ska återställas. Välj Restore Database enligt bild nedan. Dokument Installationsmanual CONTALnova v2.0 sida: 14/42

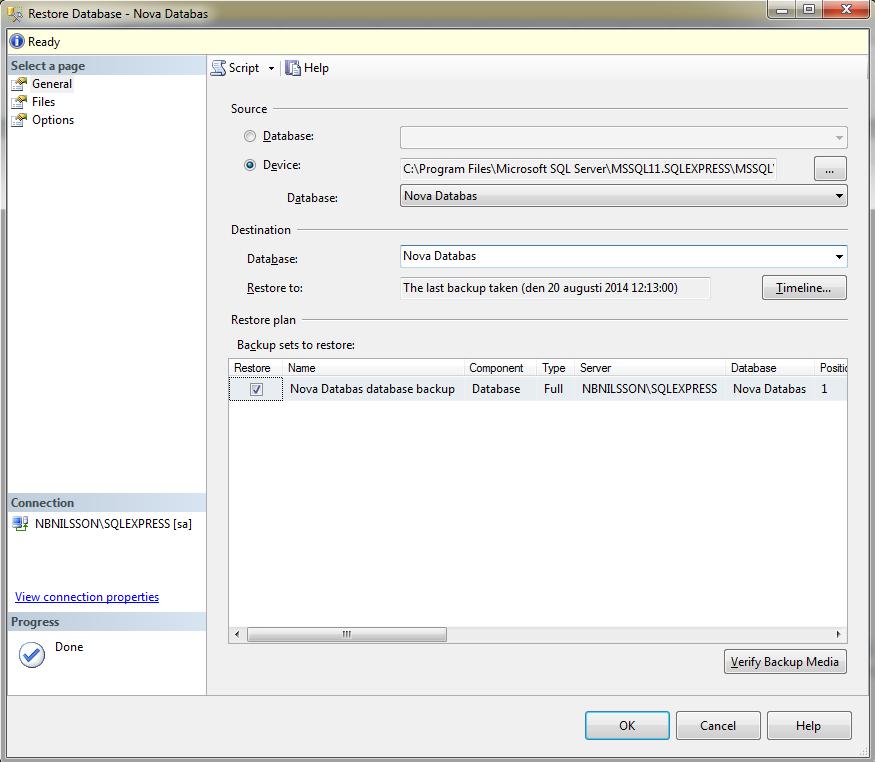

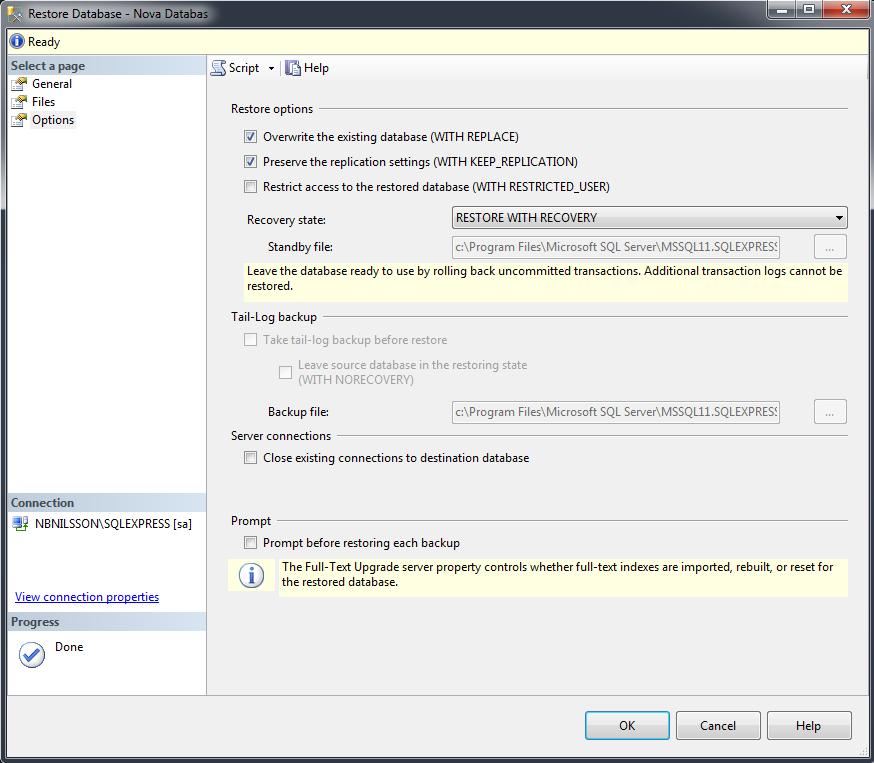

15 Välj General. 2. Markera Device. 3. Ange sökvägen till backupfilen. 4. Säkerställ att rätt databas används Välj Options. 6. Klicka i de två översta alternativen. 7. Välj OK för att starta återställningen. Dokument Installationsmanual CONTALnova v2.0 sida: 15/42

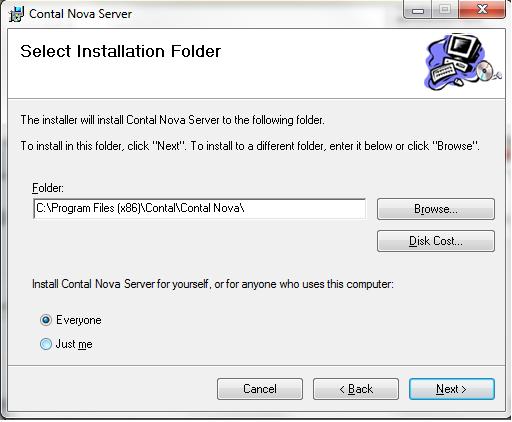

16 Efter det att SQL har slutfört återställningen, starta Contal Nova Server Configure. Följ anvisningarna i stycke: Steg 2 Installation av Contal Nova Server. Detta steg är nödvändigt för att uppdatera strukturen i databasen. 5.2 Steg 2 Installation av Contal Nova Server Installationsprogram för Contal Nova Server ligger på USB stickan i mappen: \05 Contal Nova Mjukvara\ Välj den version Ni önskar installera och kör Contal Nova Server Setup.exe Välj sökväg där programmet ska installeras. Välj Next och Next en gång till. Välj vilken användare som ska köra servertjänsten och välj OK. Vi rekommenderar standardvalet Nova Service User. Välj även hur tjänsten ska startas. Antingen manuellt, eller automatiskt då datorn startar. Dokument Installationsmanual CONTALnova v2.0 sida: 16/42

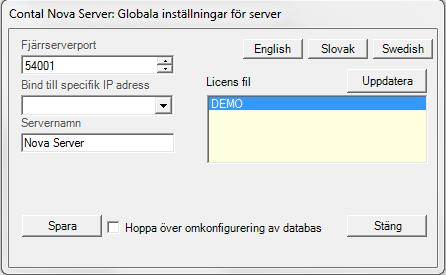

17 Nästa steg är att lägga in licensnyckeln. Välj den medföljande demolicensen DEMO. OBS! Demo versionen kan bara köras 2 timmar åt gången innan databasen rensas. (Vi går senare igenom hur Ni lägger in rätt licensnyckel beroende på vilken version av Contal Nova Ni valt.) Ange ett namn för servern, kommunikationsport (denna port ställs senare in i klienten för att hitta servern), samt IP adress på serverdatorn. Då flera nätverkskort används i serverdatorn, måste alltid servern bindas till en specifik IP-adress. Välj Swedish och Spara. Välj Save. Nu ska Nova server kopplas ihop med SQL. Välj SQL server (vilken Ni installerade i föregående stycke) och välj Nästa. Om separat databas för händelselogg ska användas, väljs detta via kryssrutan Använd separat databas för händelselogg. Separat databas för händelselogg rekommenderas. Ange sedan användare och lösenord för åtkomst till Nova databasen på SQL servern. Detta är det lösenord Ni valde i avsnittet Database Engine Configuration i stycke: Steg 1 -Installation av SQL- Server. Dokument Installationsmanual CONTALnova v2.0 sida: 17/42

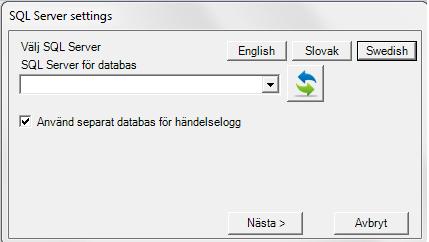

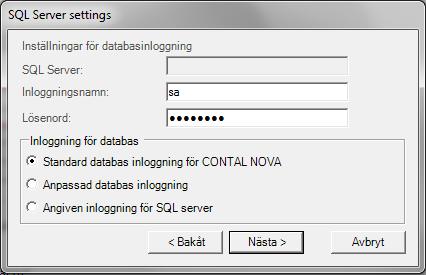

18 Inloggningsnamn: sa Lösenord: Det lösen Ni valde under SQL installationen, stycke Database Engine Configuration. Inloggning för databas: Standard databas inloggning för Contal Nova. Välj Nästa. Ange ett namn på databasen (och eventuell separat händelselogg) och välj Nästa. *Om databasen redan är skapad/återställd via SQL Server Management, använd rullisten och välj korrekt databas Välj Nästa och därefter Utför. Databasen skapas. Avsluta installationen med Stäng. Svara Ja för att starta Nova servicetjänst. *Kontrollera att Contal Nova Server Service tjänsten är startad via tjänstehanteraren i Windows. Dokument Installationsmanual CONTALnova v2.0 sida: 18/42

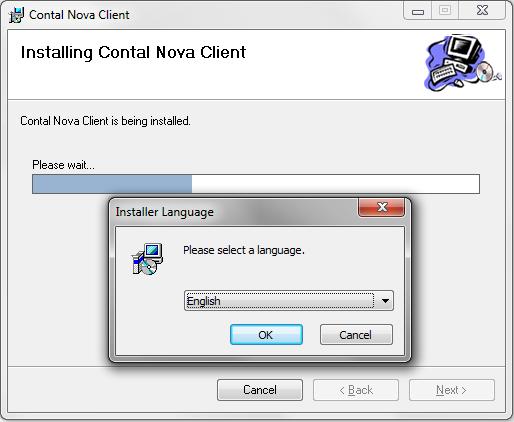

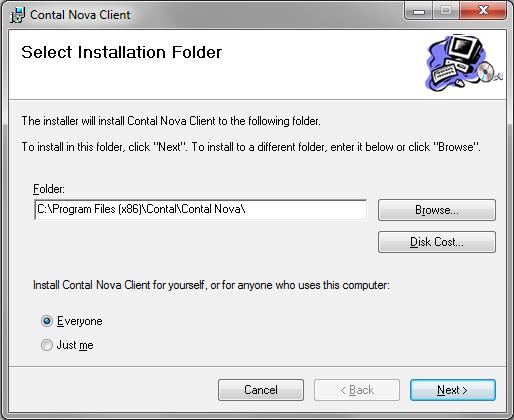

19 5.3 Steg 3 Installation av Contal Nova Klient Installationsprogram för Contal Nova Klient ligger på USB stickan i mappen \05 Contal Nova Mjukvara\. Välj den version som överensstämmer versionen av Contal Nova Server vilken Ni installerade. Kör filen Contal Nova Client Setup.exe Välj vart programmet ska installeras: Välj Next. Om Ni har valt Contal Nova med tillägget ID Management Production, klickar Ni i rutan Install IDExpert SDK och går vidare till stycke: Installera tillägget ID Management Production. Välj Next tills installationsprogrammet är klart. Avsluta installationen med Close. Installationen är klar och Ni kan dubbelklicka på genvägen på skrivbordet för att starta klienten Installera tillägget ID Management Production Klick i rutan Install IDExpert SDK och välj Next. Välj språk i Installer Language. Dokument Installationsmanual CONTALnova v2.0 sida: 19/42

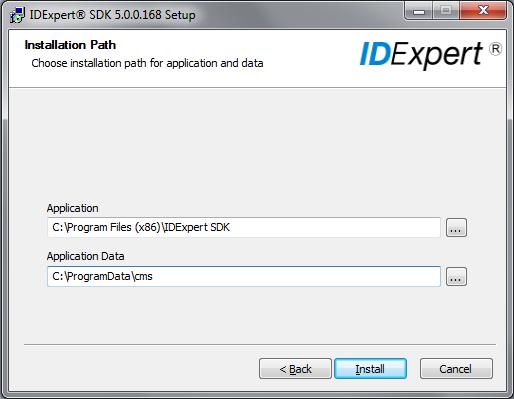

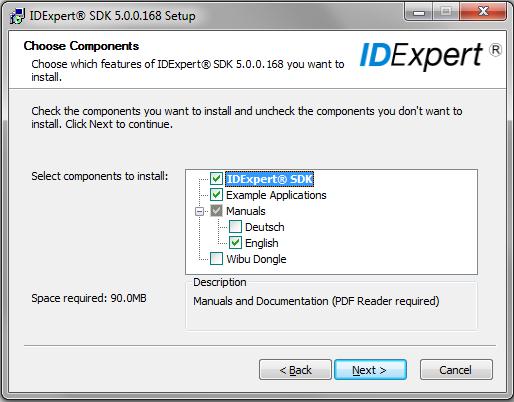

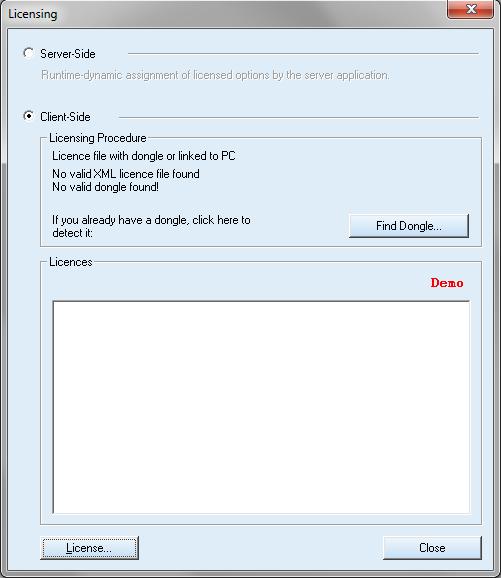

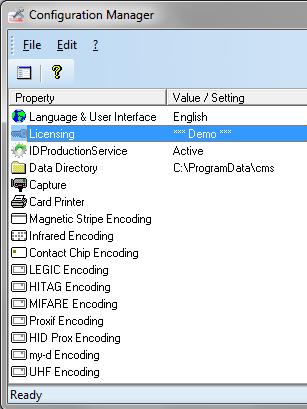

20 Installationen för IDExpert påbörjas. Välj Next och därefter I Agree. Välj de komponenter som ska installeras. Använd de förmarkerade valen, men klicka även i Wibu Dongle om hårdvarunyckel används för licenshantering. Klicka på Next. Ange sökväg för installationen. Klicka på Install. Klicka på Finish och Close. Installationen är klar och Ni kan dubbelklicka på genvägen på skrivbordet för att starta klienten. Dokument Installationsmanual CONTALnova v2.0 sida: 20/42

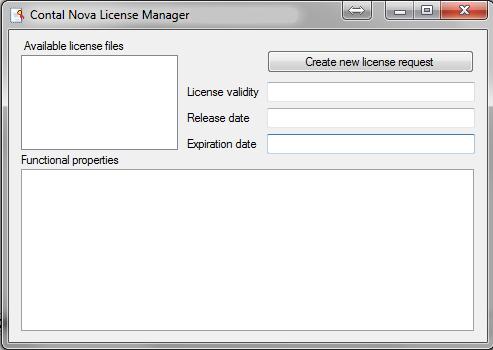

21 5.4 Steg 4 Licensaktivering Skapa licensförfrågan För att använda Contal Nova behövs en licensaktivering utföras. Använd licensverktyget Contal Nova License Manger via en länk finns på skrivbordet. Licensnyckeln måste skapas från den datorn där Contal Nova Server är installerat. Välj Create new license request. Alla uppgifter måste fyllas i för att skapa licensen. Ange Licensnivå: Express, Standard, Enterprise eller Premium. Ange hur många klienter (Connection count) Ni samtidigt vill ha möjlighet att koppla mot Nova Server och om Grafik / CiS integration / ID Management önskas. Om enheten CCU12/CAT12CE combo ska användas i systemet, ange för hur många. Välj Save och ange sökväg där licensförfrågan ska sparas. Licensförfrågan är nu skapad. Skicka filen *.lreq, till Er leverantör av Contal Nova. Ni kommer sedan erhålla en licensnyckel *.lkey skickad till Er åter som är nödvändigt för att aktivera Contal Nova Server. Dokument Installationsmanual CONTALnova v2.0 sida: 21/42

22 5.4.2 Aktivera licens för Contal Nova Server. Placera filen *.lkey i Nova Server mappen. Ex: C:\Program(x86)\Contal\Contal Nova\Server. Starta Contal Nova Server Configure. En länk finns placerad på skrivbordet. Markera Er licensnyckel, kryssa i alternativet Hoppa över omkonfigurering av databas och välj Save. Nu är installationen av Contal Nova klar Licenshantering för ID Management Production Starta ConfigurationManager via windows startmeny/alla Program/IDExpert SDK. Dubbelklicka på Licensing. Klicka på License. Skriv ned det SystemID som visas och skicka detta tillsammans med de funktioner Ni önskar, till Er leverantör av Contal Nova. Dokument Installationsmanual CONTALnova v2.0 sida: 22/42

23 Då licensen ska aktiveras är tillvägagångssättet liknande, men Ni klickar på Select Licence File och anger sökvägen till licensfilen Ni erhållit. SystemID Dokument Installationsmanual CONTALnova v2.0 sida: 23/42

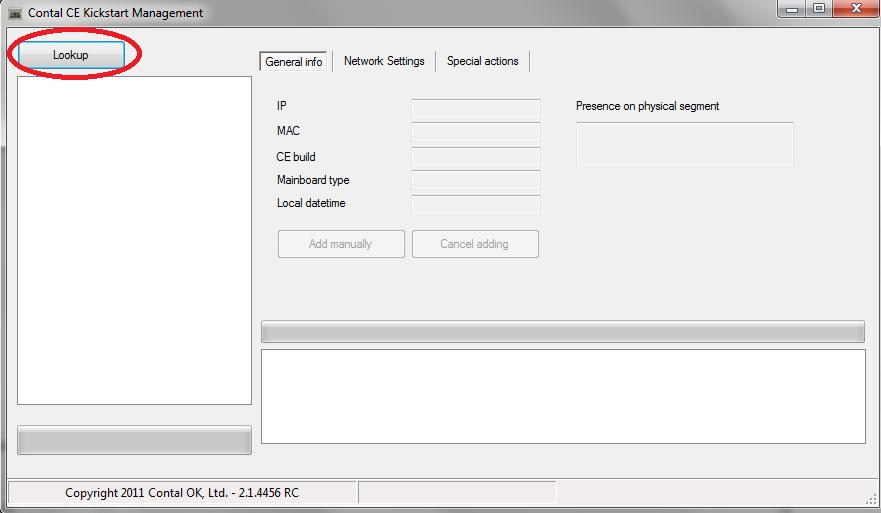

24 6 Konfigurera IP adress för centralenheter CCU via Kickstart Management Om IP inställningar behöver ändras på CCU och dessa inte kan nås via Contal Nova Klient, kan verktyget Contal CE Kickstart Management användas. Programmet finns på den medföljande usb stickan: 06 Verktyg\CE Kickstartmanagement\CeKickstartManagement.exe Starta programmet och klicka på knappen Lookup i vänstra övre hörnet. Verktyget söker upp de CCUer som finns i nätverket. Markera den CCU Ni vill ändra. I fliken General info visas information om: Aktuell IP adress. MAC adress. Version på WindowsCE. CCU typ. Aktuell tid och datum i CCUn. Dokument Installationsmanual CONTALnova v2.0 sida: 24/42

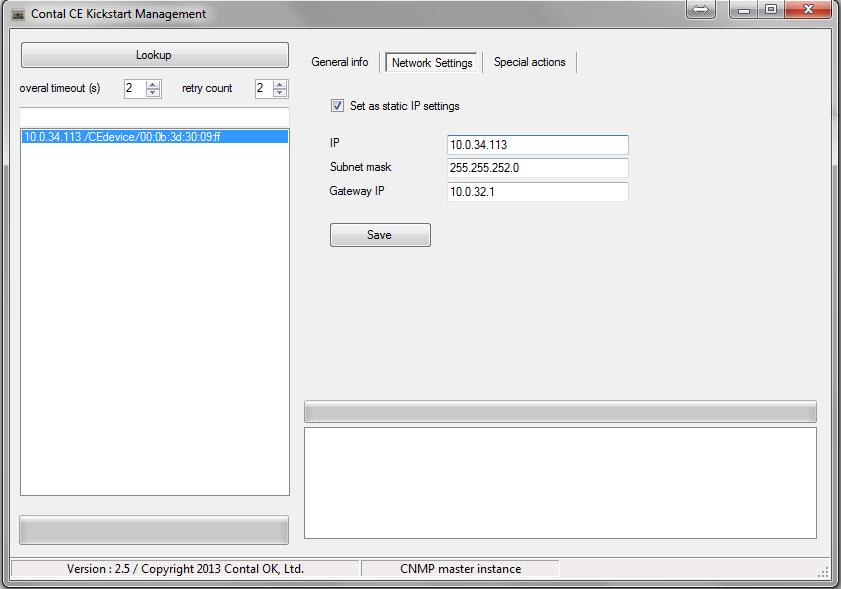

25 I fliken Network Settings kan dynamisk eller statisk IP anges. Ange nya värden och klicka på Save för att spara den nya adressen. I fliken Special actions finns möjlighet att starta om CCU. Här finns även möjlighet att lösenordsskydda CCUn. Om lösenord används, måste detta anges innan ändring av IP adress, samt omstart av CCU kan utföras. 7 Projektering och installation av hårdvara För inkoppling och hårdvarukonfigurering av enheter se installationsanvisningar för respektive produkt. Dokument Installationsmanual CONTALnova v2.0 sida: 25/42

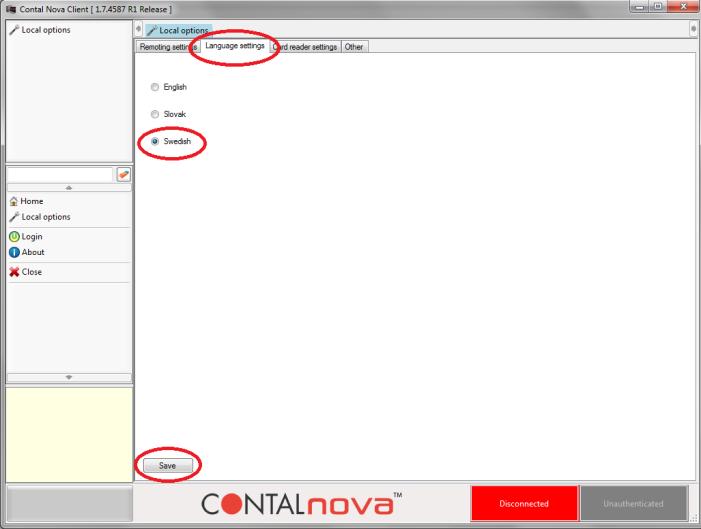

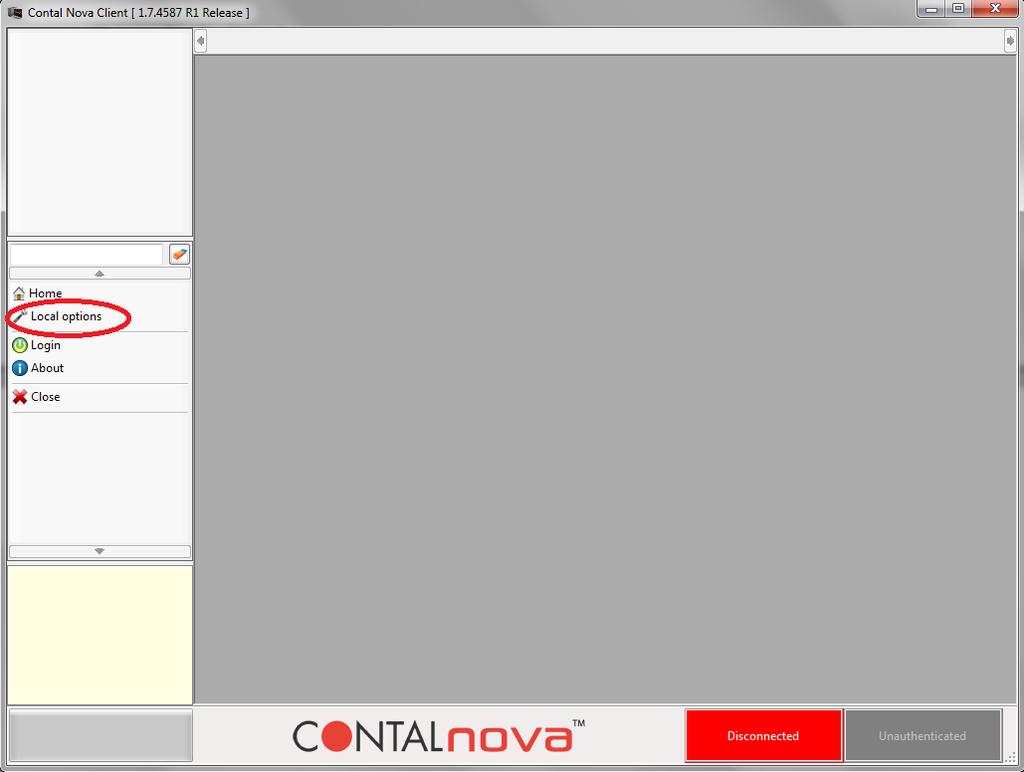

26 8 Driftsättning av systemet 8.1 Koppla ihop Server/Klient All konfigurering och administration av Contal Nova systemet görs via klienten. Starta klienten, genväg finns på skrivbordet. Välj Local options till vänster i klientens huvudmeny. Välj fliken Language settings, ange önskat språk och spara inställningarna med Save. Dokument Installationsmanual CONTALnova v2.0 sida: 26/42

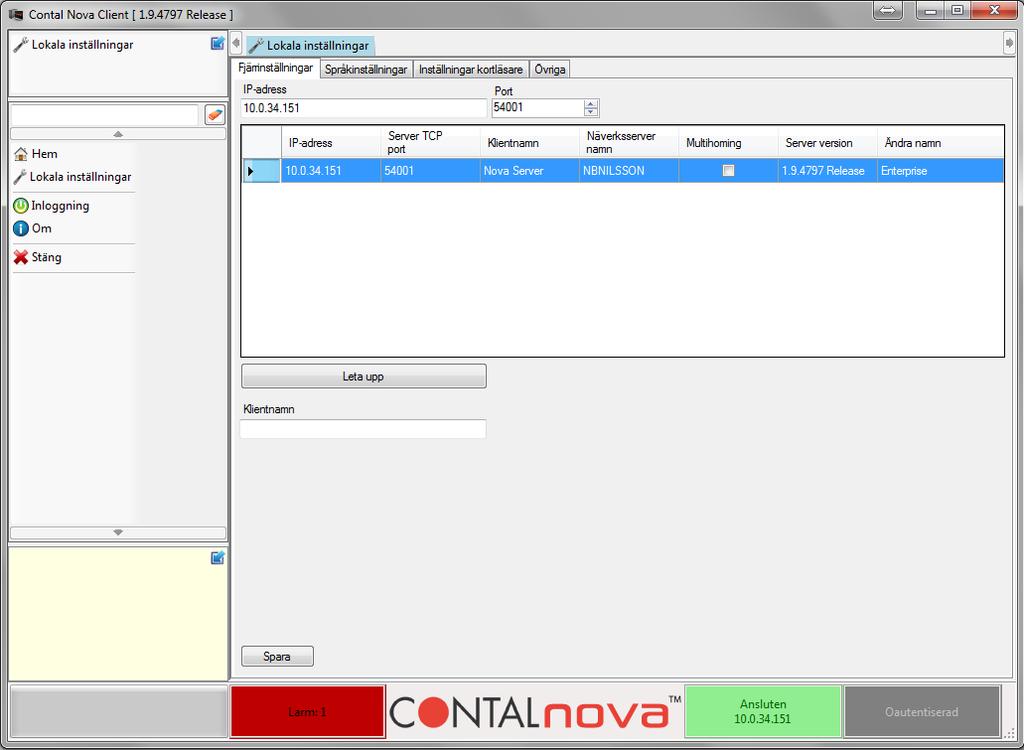

27 Nu ska klienten kopplas ihop med önskad Nova server. Välj fliken Fjärrinställningar. Klicka på knappen Leta upp. Tillgängliga Nova servrar på nätverket visas i fältet. Markera önskad Nova server och spara inställningarna på knappen Spara. (Om ingen Nova server hittas, kontrollera att rätt port är vald enligt samma inställningar som Ni valde i stycke: Steg 2 Installation av Contal Nova Server) Välj Inloggning i vänstra huvudmenyn. I rutan som visas anger du: Användarnamn: admin Lösenord: admin Vi rekommenderar att Ni ändrar lösenordet för admin så snart som möjligt då detta är ett superuser konto med fulla rättigheter i systemet. Dokument Installationsmanual CONTALnova v2.0 sida: 27/42

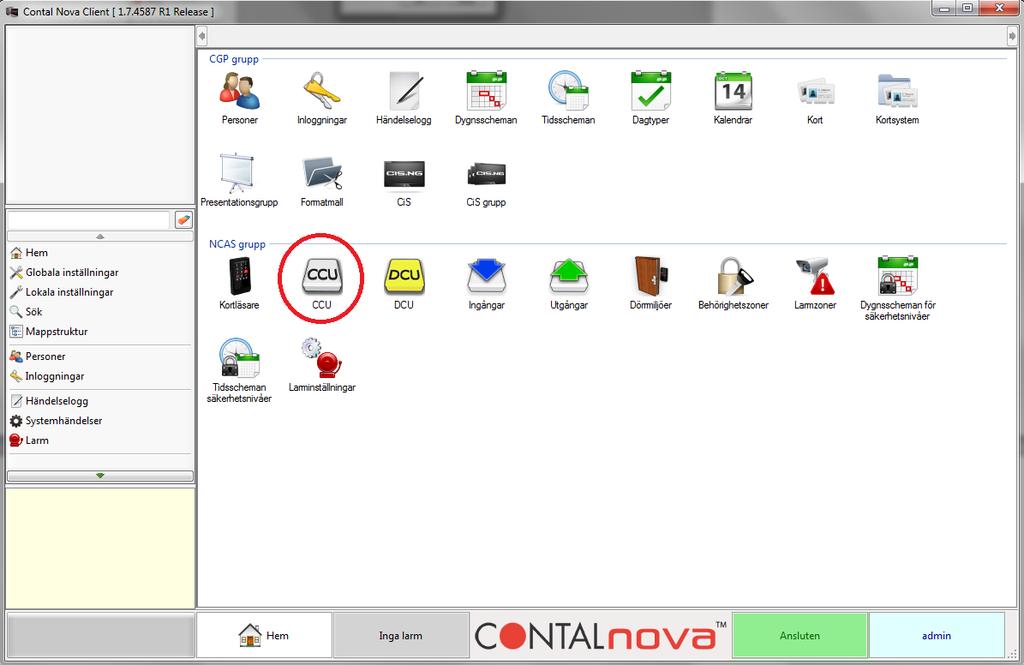

28 8.2 Anslut CCU Lägg till centralenhet CCU. Dubbelklicka på ikonen CCU. Klicka på knappen Leta upp CCU:er och markera den/de CCU som ska kopplas till servern. Klicka på Lägg till. Dokument Installationsmanual CONTALnova v2.0 sida: 28/42

29 8.2.1 Koppla CCU till servern Välj fliken Kontroll och klicka på knappen Konfigurera för denna server. När konfigurationen är klar visas: Konfigurerad för denna server i fältet Konfigurerad. *Ange ett lösenord om detta krävs. Att lösenordskydda CCUn rekommenderas för att låsa CCUn till servern. Om inget lösenord önskas på CCU kan detta ändras i: Globala inställningar, fliken Säkerhetsinställningar. Vid CCU konfiguration till server lösenordskyddat, ändra värdet True till False. Dokument Installationsmanual CONTALnova v2.0 sida: 29/42

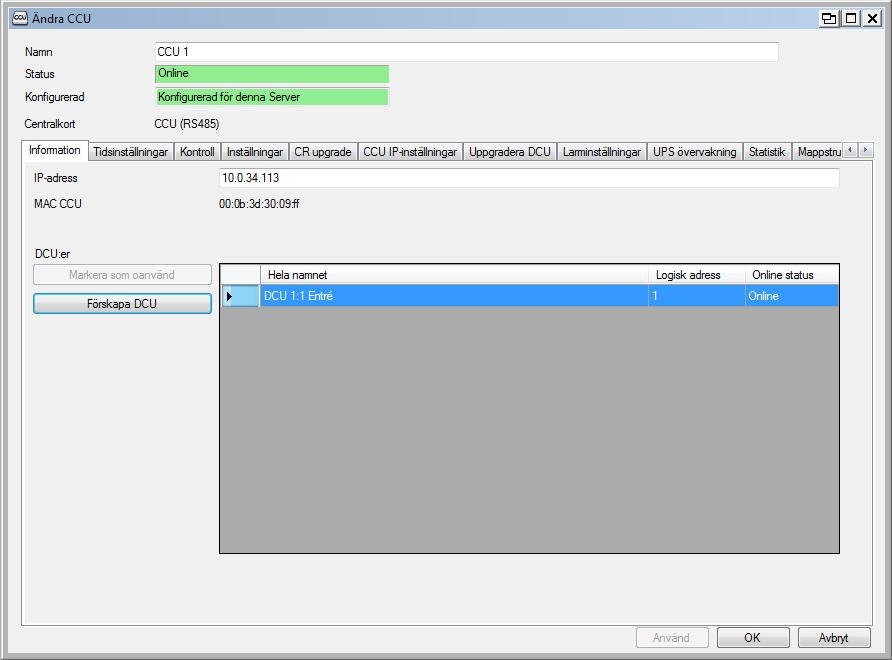

30 8.2.2 Undercentral DCU De DCU:er vilka är kopplade till CCUn är tillgänglig via fliken information. Om inga CCU\DCU är installerade, är det här möjligt att förskapa dessa Konfigurera dörrmiljöer, kortläsare, ellås, dörravkänning Öppna den DCU till vilken kortläsarna är inkopplade. Välj fliken APAS. Ange de ingångar/utgångar till vilka Ni kopplat de olika dörrfunktionerna. Välj vilken kortläsare som ska vara in- respektive ut- läsare. Klicka sedan på OK, dörrmiljön är nu konfigurerad. *För mer info om passerkontrolladministration samt övrig programmering, se användarmanual. Dokument Installationsmanual CONTALnova v2.0 sida: 30/42

31 8.3 Tidssynkronisering Med Contal Nova finns möjlighet att hantera tidsinställningar på CCU, på flera sätt. 1. Tidssynkronisering mot Contal Novas interna tidsserver. 2. Tidssynkronisering mot extern NTP tjänst. 3. Individuell tidssynkronisering mot extern NTP tjänst. 4. Manuell inställning av tid på CCU utan synkronisering. Vi rekommenderar att använda den inbyggda tidsservern för enkel och effektiv hantering. *) Vid installation av CCU, säkerställ att bygeln för batteriet till RTC (klockan) är byglad för aktivering av batteriet. Vid leverans är denna obyglad, se bild. När bygeln är aktiverad behåller CCUn datum och tid om den skulle bli helt strömlös Tidssynkronisering med Contal Novas interna tidsserver För att aktivera intern tidssynkronisering väljer Ni Globala inställningar och fliken Avancerade CCU inställningar. Kryssa för Synka CCU tid mot Nova Server. Här kan även anges hur ofta synkronisering ska ske, samt felmarginal innan ändring utförs i CCU. Nästa steg är att ange hur tidssynkroniseringen ska hanteras på varje enskild CCU. Dokument Installationsmanual CONTALnova v2.0 sida: 31/42

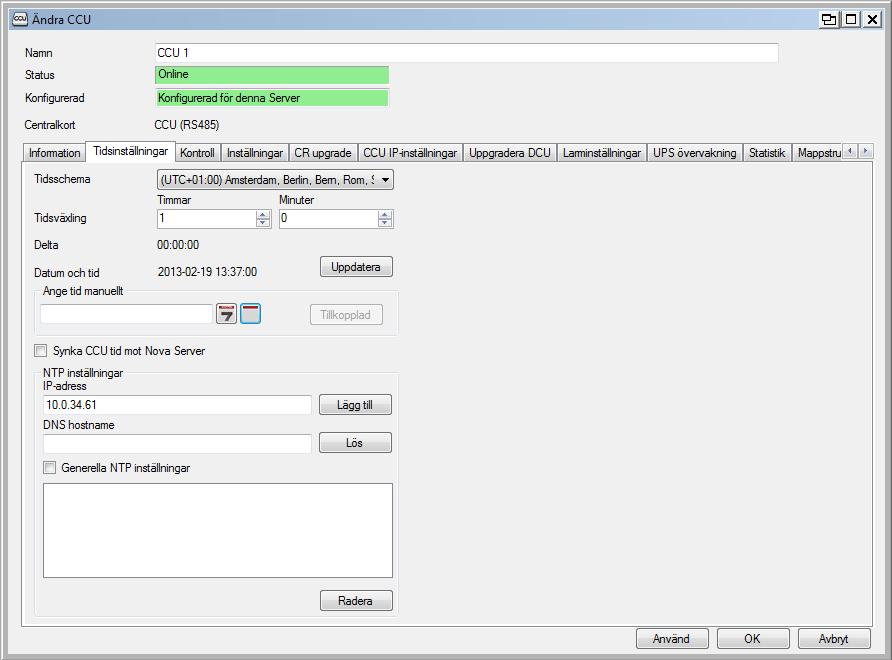

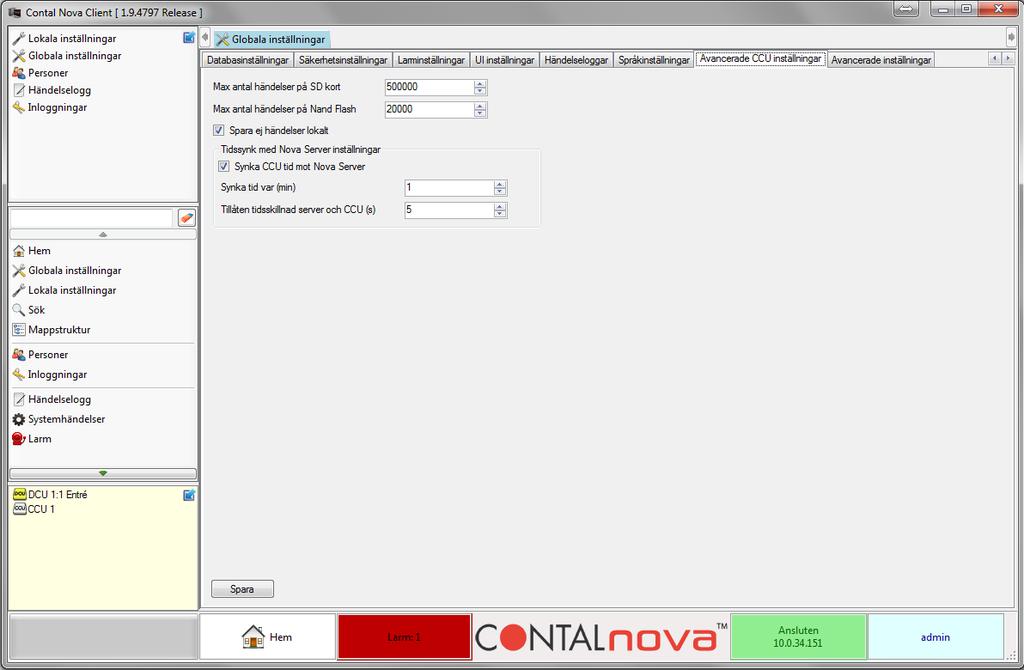

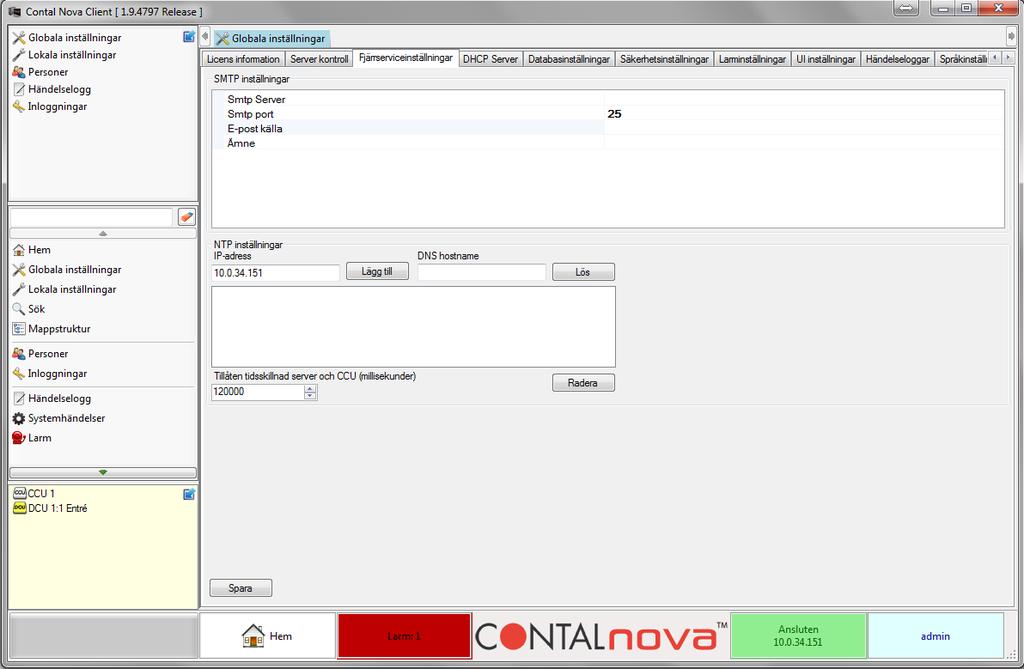

32 Öppna CCU:n och välj fliken Tidsinställningar. Kryssa för rutan Synka CCU tid mot Nova Server. Klicka på OK Tidssynkronisering mot extern NTP tjänst Välj Globala inställningar och fliken fjärrserviceinställningar. Ange IP-adress till servern där den externa NTP tjänsten körs och klicka på Lägg till. Här kan även anges felmarginal innan larm för CCU osynkroniserad klocka, visas i larmlistan. I detta exempel används Windows inbyggda Windows Time tjänst, på serverdatorn där Contal Nova är installerad. Nästa steg är att ange hur tidssynkroniseringen ska hanteras på varje enskild CCU. Dokument Installationsmanual CONTALnova v2.0 sida: 32/42

33 Öppna CCU:n och välj fliken Tidsinställningar. Kryssa för rutan Generella NTP inställningar. Klicka på OK Individuell tidssynkronisering mot extern NTP tjänst Varje enskild CCU kan konfigureras för att synkronisera tid oberoende av server, mot olika tidsservrar. Öppna CCU:n och välj fliken Tidsinställningar. Ange IP-adress till den server, där NTP tjänsten körs, mot vilken Ni vill synkronisera. Välj Lägg till. Klicka på OK. Dokument Installationsmanual CONTALnova v2.0 sida: 33/42

34 8.4 Brandvägg och Portar Filterregler för inkommande trafik är beroende av Stateful paketfiltrering, ex: 1. Klient x.x.x.x <slumpmässig port> ansluter till Server y.y.y.y: och brandväggen släpper igenom paket från detta första villkor 3. sedan måste brandväggen tillåta relaterade paket att skickas tillbaka, vilket innebär Server y.y.y.y svarar tillbaka till Klient x.x.x.x:<slumpmässig port> Brandvägg: Tillåta trafik för Server, Klient och CCU Följande portar behöver öppnas för trafik i brandväggen, för att tillåta kommunikation mellan Server, Klient och CCU: CCU: TCP: 63002, 63003, UDP: UDP: 980 Klient: TCP: UDP: Server: TCP: (eller den port som valts i stycket: Steg 2 Installation av Contal Nova Server) UDP: Regler skapas på samma sätt som beskrivs i stycket: Brandvägg: Tidssynkronisering, men instället för att välja Anpassad regel, väljs alternativet Port Brandvägg: Tidssynkronisering Om Ni använder en brandvägg måste NTP trafik tillåtas för att CCU centralenheter ska ges möjlighet att synkronisera tid. Nedan förklaras hur regler skapas i Windows inbyggda brandvägg om detta inte redan är gjort. Tillvägagångssättet är liknande på andra brandväggar. Dokument Installationsmanual CONTALnova v2.0 sida: 34/42

35 Öppna kontrollpanelen, System och säkerhet, Windows-brandväggen, avancerade inställningar. Välj Regler för inkommande trafik och Ny regel Välj Anpassad regel, klicka på Nästa. Välj Alla program, klicka på Nästa. Dokument Installationsmanual CONTALnova v2.0 sida: 35/42

36 Ange protokolltyp: UDP, Lokal port: Specifika portar, 123, klicka på Nästa. Välj Alla IP-adresser, klicka på Nästa. Dokument Installationsmanual CONTALnova v2.0 sida: 36/42

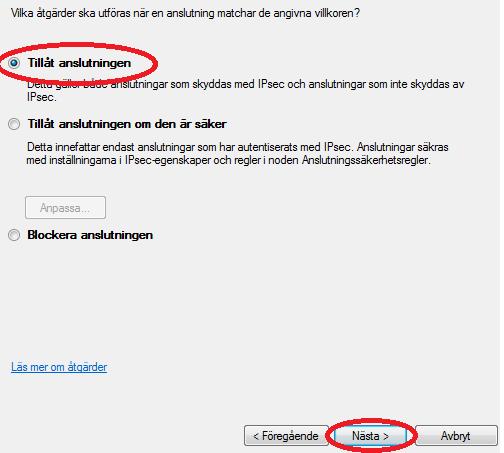

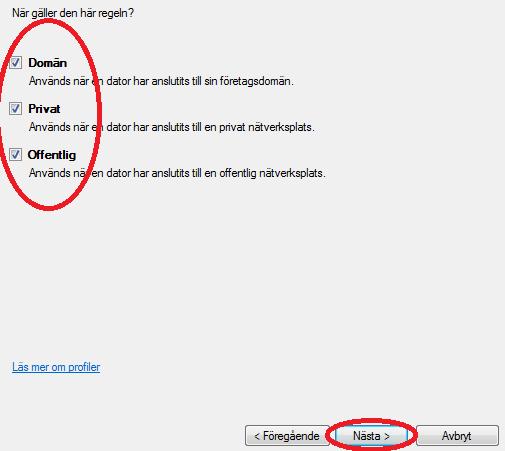

37 Välj Tillåt anslutningen, klicka Nästa. Kryssa i Domän, Privat, Offentlig, klicka på Nästa. Namnge regeln, klicka på Slutför. Upprepa samma procedur för Regler för utgående trafik. Dokument Installationsmanual CONTALnova v2.0 sida: 37/42

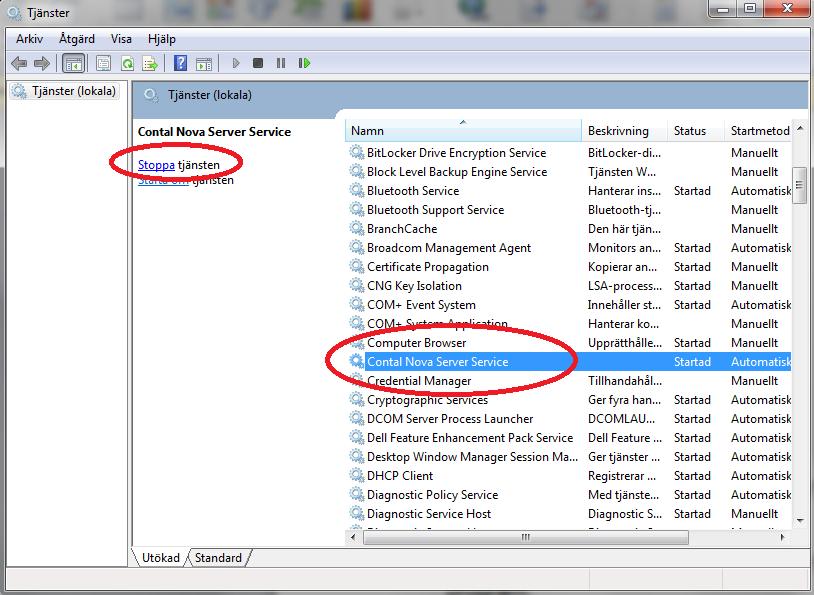

38 9 Uppgradering av Contal Nova Server och klient Före uppgradering måste först den äldre versionen av Contal Nova Server avinstalleras (Contal Nova Klient uppgraderas automatiskt). Ingen information går förlorad då denna är sparad i Er SQL databas till vilken vi återkopplar Contal Nova Server vid uppgraderingen. OBS! Ta backup av SQL-databasen innan uppgradering påbörjas, se kapitel Databas backup och återställning via SQL Stoppa Nova server tjänst innan avinstallation påbörjas: Tryck på windows startknappen och skriv services.msc i sökfältet för att starta tjänstehanteraren. Markera Contal Nova Server Service i listan och klicka på Stoppa tjänsten. Avinstallera Servern genom Windows Kontrollpanelen\Program\Avinstallera ett program. Vid uppgradering av Contal Nova Server går Ni tillväga på samma sätt som beskrivs i stycke: Steg 2 Installation av Contal Nova Server. Använd de uppgifter samt sökvägar Ni angav vid första installationen. Dokument Installationsmanual CONTALnova v2.0 sida: 38/42

39 10 Uppgradering av centralenheter, undercentraler och kortläsare Mer utförlig information om uppgradering av CCU,DCU och Kortläsare finns i dokument: CCU 10.1 Uppgradera CCU centralenhet med Contal Nova mjukvara Använd rekommenderad mjukvara till den Contal Nova Server version Ni använder. Ny version av mjukvara placeras i Contal Nova Server mappen, ex: C:\Program(x86)\Contal\ContalNova\Server\CCU Upgrades. Öppna den CCU som ska uppgraderas och välj fliken Kontroll. Markera den version Ni vill uppgradera till under Tillgängliga versioner. Klicka på knappen Uppgradera. Vänta tills uppgraderingen är genomförd och CCU har startat om. Dokument Installationsmanual CONTALnova v2.0 sida: 39/42

40 Uppgradera CCU centralenhet med WindowsCE mjukvara Använd rekommenderad mjukvara till den Contal Nova Server version Ni använder. Ny version av mjukvara placeras i Contal Nova Server mappen, ex: C:\Program(x86)\Contal\ContalNova\Server\CE Upgrades. Öppna den CCU som ska uppgraderas och välj fliken Kontroll. Markera den version Ni vill uppgradera till under Tillgängliga filer. Klicka på knappen Uppgradera. Vänta tills uppgraderingen är genomförd. Dokument Installationsmanual CONTALnova v2.0 sida: 40/42

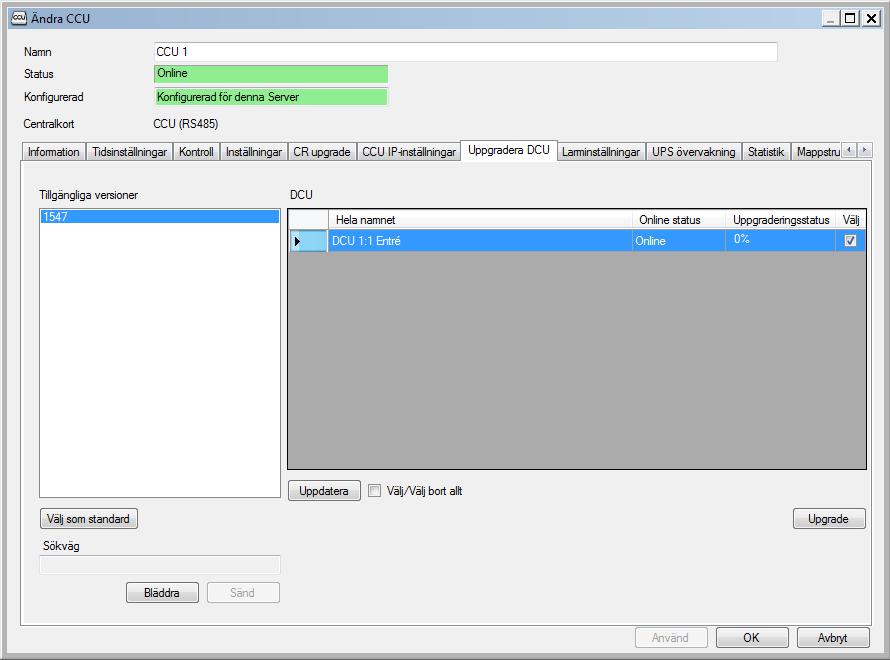

41 10.2 Uppgradera DCU undercentral Använd rekommenderad mjukvara till den Contal Nova Server version Ni använder. Ny version av mjukvara placeras i Contal Nova Server mappen, ex: C:\Program(x86)\Contal\ContalNova\Server\DCU Upgrades. Öppna den CCU till vilken DCU är kopplad till. Välj fliken Uppgradera DCU. Markera den version Ni vill uppgradera till under Tillgängliga versioner till vänster. Klicka i kryssrutan för den/de DCU Ni vill uppgradera och klicka på knappen Upgrade. DCUn startas om, uppgraderas och ett statusmeddelande visas då uppgraderingen är genomförd. Dokument Installationsmanual CONTALnova v2.0 sida: 41/42

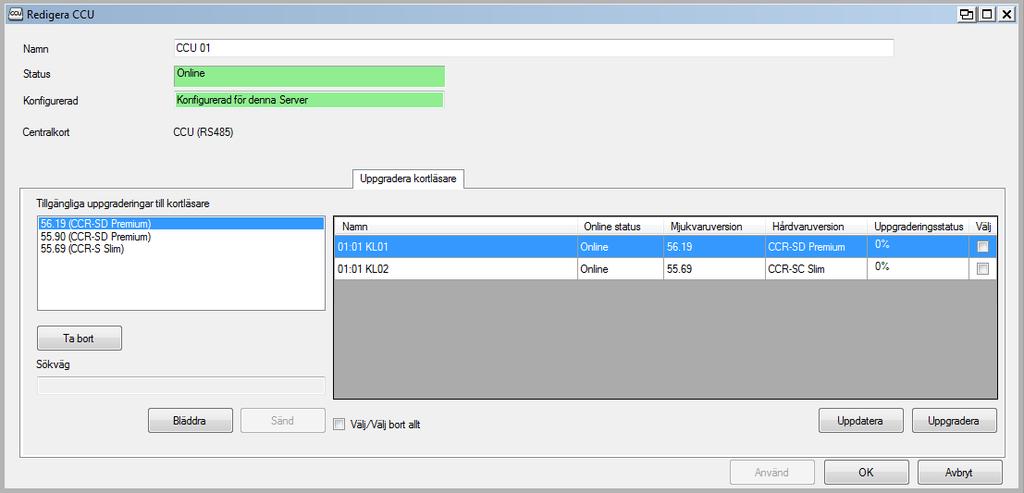

42 10.3 Uppgradera mjukvara till kortläsare Använd rekommenderad mjukvara till den Contal Nova Server version Ni använder. Ny version av mjukvara placeras i Contal Nova Server mappen: C:\Program(x86)\Contal\ContalNova\Server\Card Reader Upgrades. Det finns 2 tillvägagångssätt på vilket uppgradering av kortläsare kan utföras. Antingen genom överordnad CCU eller direkt genom den DCU till vilken kortläsaren är inkopplad. Nedan beskrivs uppgradering via CCU. Öppna den CCU som är överordnad kortläsaren. Välj fliken Uppgradera kortläsare. Markera den version Ni vill uppgradera till under Tillgängliga uppgraderingar till kortläsare till vänster. Var noga med att välja rätt version. T ex. om det är en CCR-SD Premium läsare som ska uppgraderas, välj en version med texten CCR-SD Premium efter versionsnumret. Klicka i kryssrutan för den/de kortläsare Ni vill uppgradera och klicka på knappen Uppgradera. Ett statusmeddelande visas då uppgraderingen är genomförd. I version 2.0 av Contal Nova utökas kortläsare Premiums (CCR-SD/PD) funktioner. Händelselogg, nya dynamiska ikoner m.m. För dessa funktioner krävs mjukvara Uppgraderingsprocessen är uppdelad i 2 steg. Uppgradera först aktuell mjukvara 55.xx till Då kortläsaren har mjukvara installerad visas Service mode i displayen. I detta läge, uppgradera till Uppgraderingsprocessen till tar ca minuter. Då flera kortläsare samtidigt ska uppgraderas gäller följande: Endast 1st kortläsare åt gången per DCU. Endast 1st kortläsare åt gången per CCU05/CCU12/CCU40 Dokument Installationsmanual CONTALnova v2.0 sida: 42/42
