Teknisk anvisning 52.B TAPPVATTENSYSTEM Ver. 1.0

Transkript

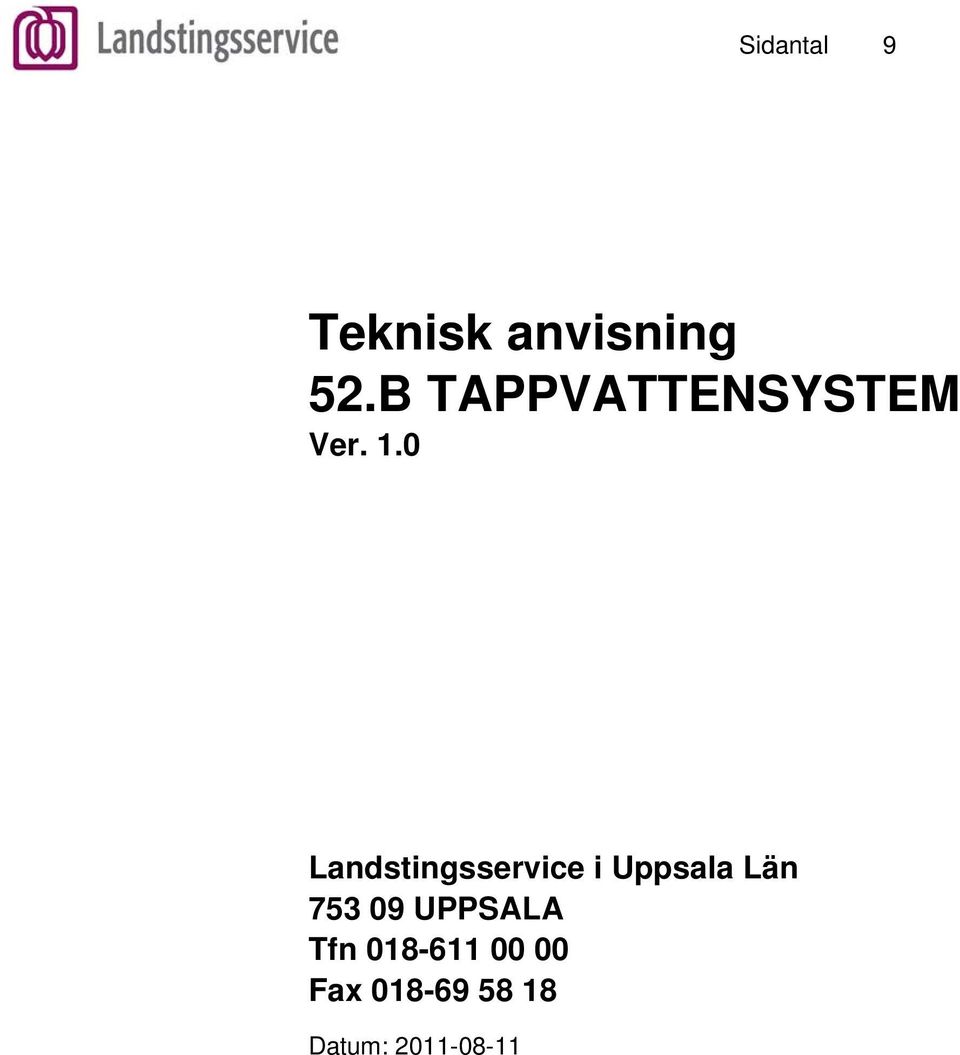

1 Sidantal 9 52.B TAPPVATTENSYSTEM Ver. 1.0 Landstingsservice i Uppsala Län UPPSALA Tfn Fax :

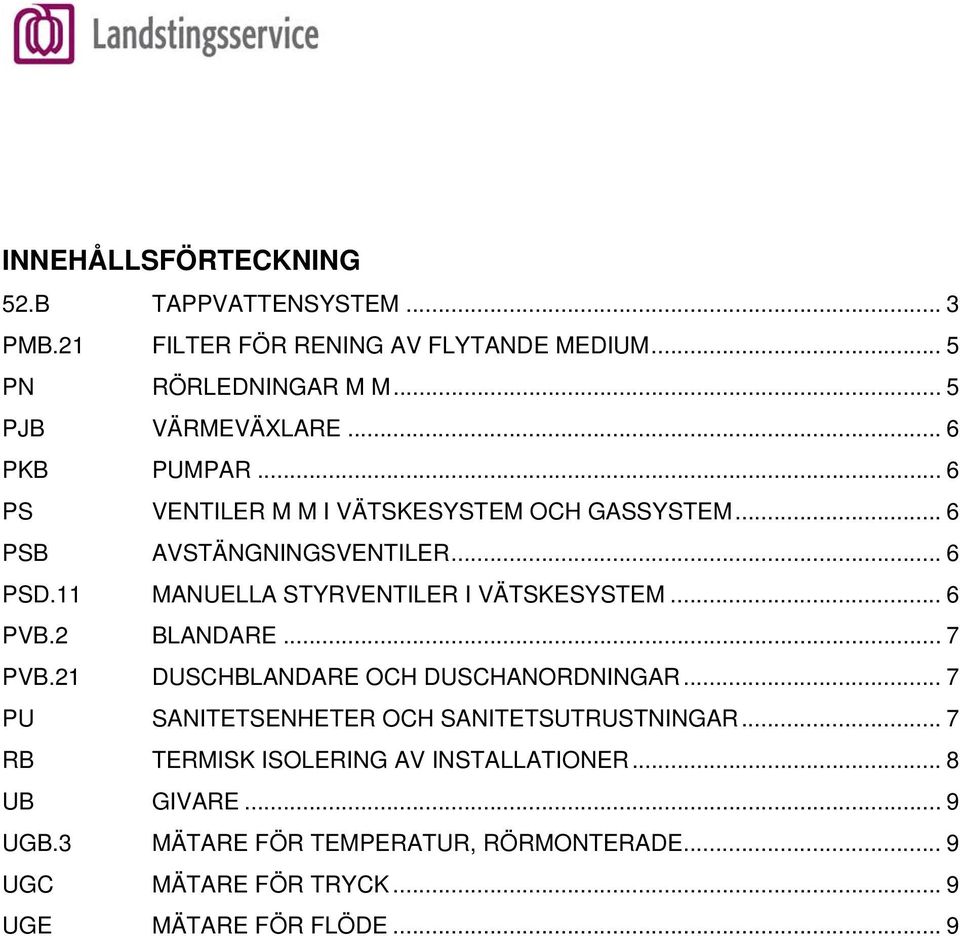

2 INNEHÅLLSFÖRTECKNING 52.B TAPPVATTENSYSTEM... 3 PMB.21 FILTER FÖR RENING AV FLYTANDE MEDIUM... 5 PN RÖRLEDNINGAR M M... 5 PJB VÄRMEVÄXLARE... 6 PKB PUMPAR... 6 PS VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM... 6 PSB AVSTÄNGNINGSVENTILER... 6 PSD.11 MANUELLA STYRVENTILER I VÄTSKESYSTEM... 6 PVB.2 BLANDARE... 7 PVB.21 DUSCHBLANDARE OCH DUSCHANORDNINGAR... 7 PU SANITETSENHETER OCH SANITETSUTRUSTNINGAR... 7 RB TERMISK ISOLERING AV INSTALLATIONER... 8 UB GIVARE... 9 UGB.3 MÄTARE FÖR TEMPERATUR, RÖRMONTERADE... 9 UGC MÄTARE FÖR TRYCK... 9 UGE MÄTARE FÖR FLÖDE... 9

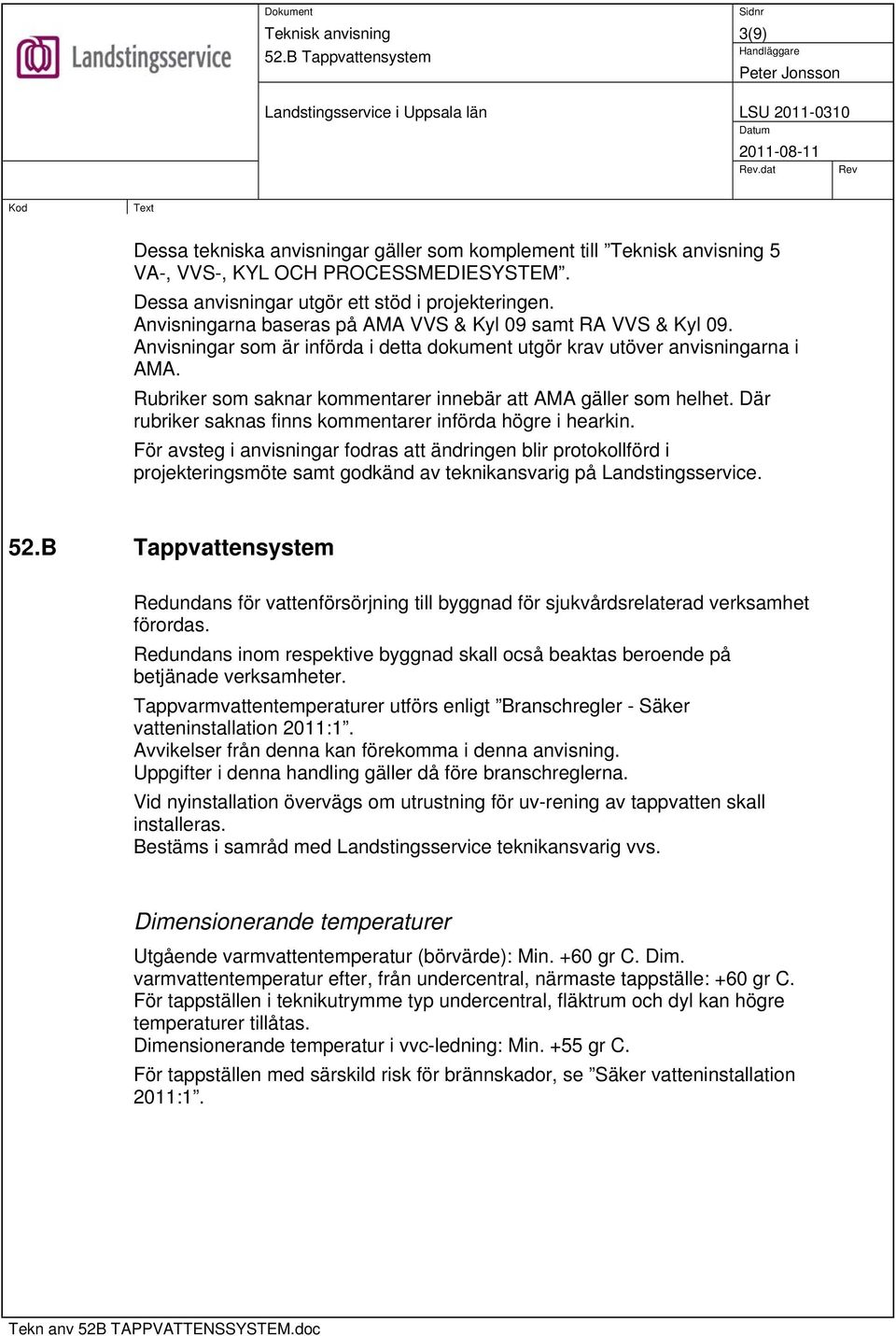

3 3(9).dat Dessa tekniska anvisningar gäller som komplement till 5 VA-, VVS-, KYL OCH PROCESSMEDIESYSTEM. Dessa anvisningar utgör ett stöd i projekteringen. Anvisningarna baseras på AMA VVS & Kyl 09 samt RA VVS & Kyl 09. Anvisningar som är införda i detta dokument utgör krav utöver anvisningarna i AMA. Rubriker som saknar kommentarer innebär att AMA gäller som helhet. Där rubriker saknas finns kommentarer införda högre i hearkin. För avsteg i anvisningar fodras att ändringen blir protokollförd i projekteringsmöte samt godkänd av teknikansvarig på Landstingsservice. Redundans för vattenförsörjning till byggnad för sjukvårdsrelaterad verksamhet förordas. Redundans inom respektive byggnad skall ocså beaktas beroende på betjänade verksamheter. Tappvarmvattentemperaturer utförs enligt Branschregler - Säker vatteninstallation 2011:1. Avvikelser från denna kan förekomma i denna anvisning. Uppgifter i denna handling gäller då före branschreglerna. Vid nyinstallation övervägs om utrustning för uv-rening av tappvatten skall installeras. Bestäms i samråd med Landstingsservice teknikansvarig vvs. Dimensionerande temperaturer Utgående varmvattentemperatur (börvärde): Min. +60 gr C. Dim. varmvattentemperatur efter, från undercentral, närmaste tappställe: +60 gr C. För tappställen i teknikutrymme typ undercentral, fläktrum och dyl kan högre temperaturer tillåtas. Dimensionerande temperatur i vvc-ledning: Min. +55 gr C. För tappställen med särskild risk för brännskador, se Säker vatteninstallation 2011:1.

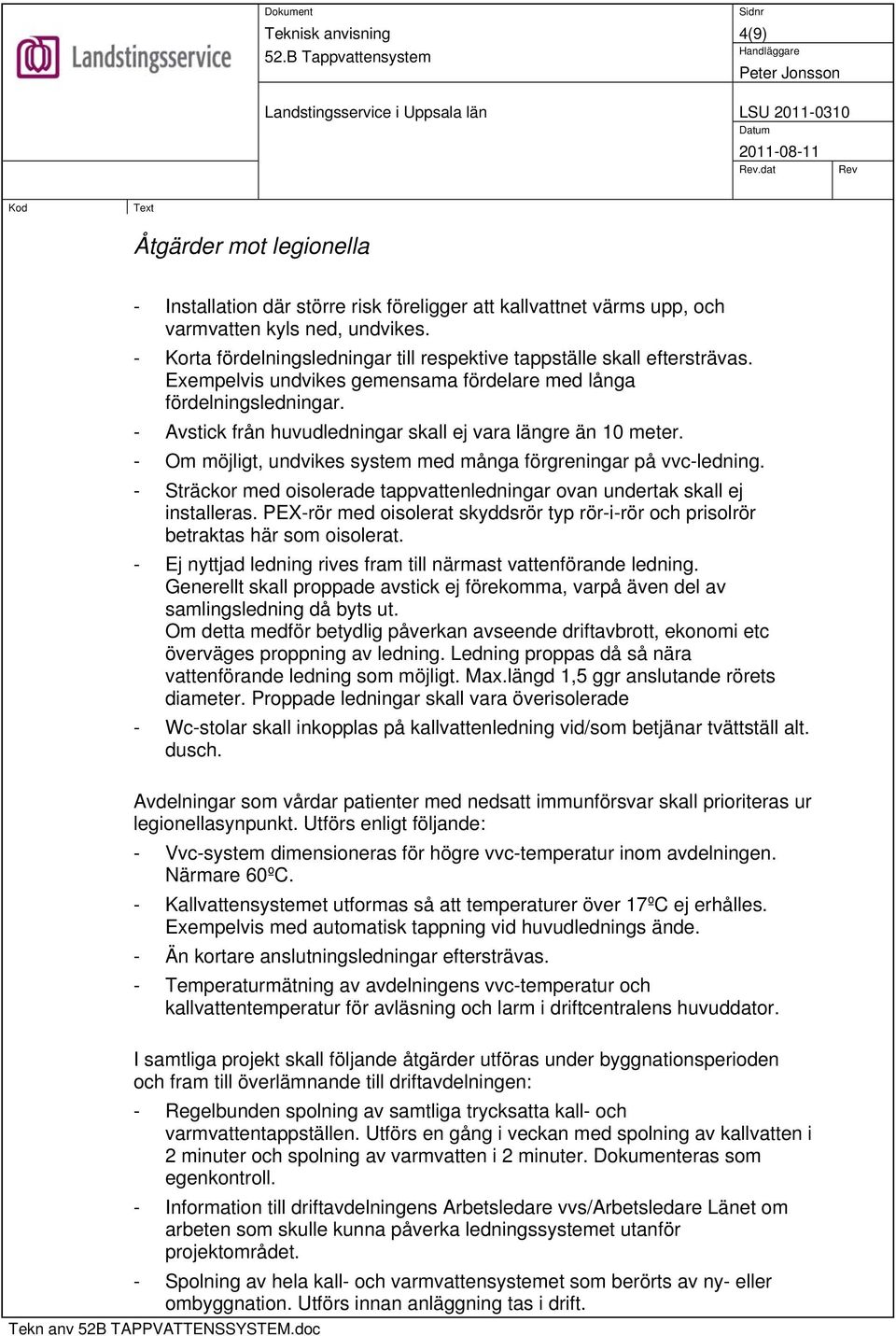

4 4(9).dat Åtgärder mot legionella - Installation där större risk föreligger att kallvattnet värms upp, och varmvatten kyls ned, undvikes. - Korta fördelningsledningar till respektive tappställe skall eftersträvas. Exempelvis undvikes gemensama fördelare med långa fördelningsledningar. - Avstick från huvudledningar skall ej vara längre än 10 meter. - Om möjligt, undvikes system med många förgreningar på vvc-ledning. - Sträckor med oisolerade tappvattenledningar ovan undertak skall ej installeras. PEX-rör med oisolerat skyddsrör typ rör-i-rör och prisolrör betraktas här som oisolerat. - Ej nyttjad ledning rives fram till närmast vattenförande ledning. Generellt skall proppade avstick ej förekomma, varpå även del av samlingsledning då byts ut. Om detta medför betydlig påverkan avseende driftavbrott, ekonomi etc överväges proppning av ledning. Ledning proppas då så nära vattenförande ledning som möjligt. Max.längd 1,5 ggr anslutande rörets diameter. Proppade ledningar skall vara överisolerade - Wc-stolar skall inkopplas på kallvattenledning vid/som betjänar tvättställ alt. dusch. Avdelningar som vårdar patienter med nedsatt immunförsvar skall prioriteras ur legionellasynpunkt. Utförs enligt följande: - Vvc-system dimensioneras för högre vvc-temperatur inom avdelningen. Närmare 60ºC. - Kallvattensystemet utformas så att temperaturer över 17ºC ej erhålles. Exempelvis med automatisk tappning vid huvudlednings ände. - Än kortare anslutningsledningar eftersträvas. - Temperaturmätning av avdelningens vvc-temperatur och kallvattentemperatur för avläsning och larm i driftcentralens huvuddator. I samtliga projekt skall följande åtgärder utföras under byggnationsperioden och fram till överlämnande till driftavdelningen: - Regelbunden spolning av samtliga trycksatta kall- och varmvattentappställen. Utförs en gång i veckan med spolning av kallvatten i 2 minuter och spolning av varmvatten i 2 minuter. Dokumenteras som egenkontroll. - Information till driftavdelningens Arbetsledare vvs/arbetsledare Länet om arbeten som skulle kunna påverka ledningssystemet utanför projektområdet. - Spolning av hela kall- och varmvattensystemet som berörts av ny- eller ombyggnation. Utförs innan anläggning tas i drift.

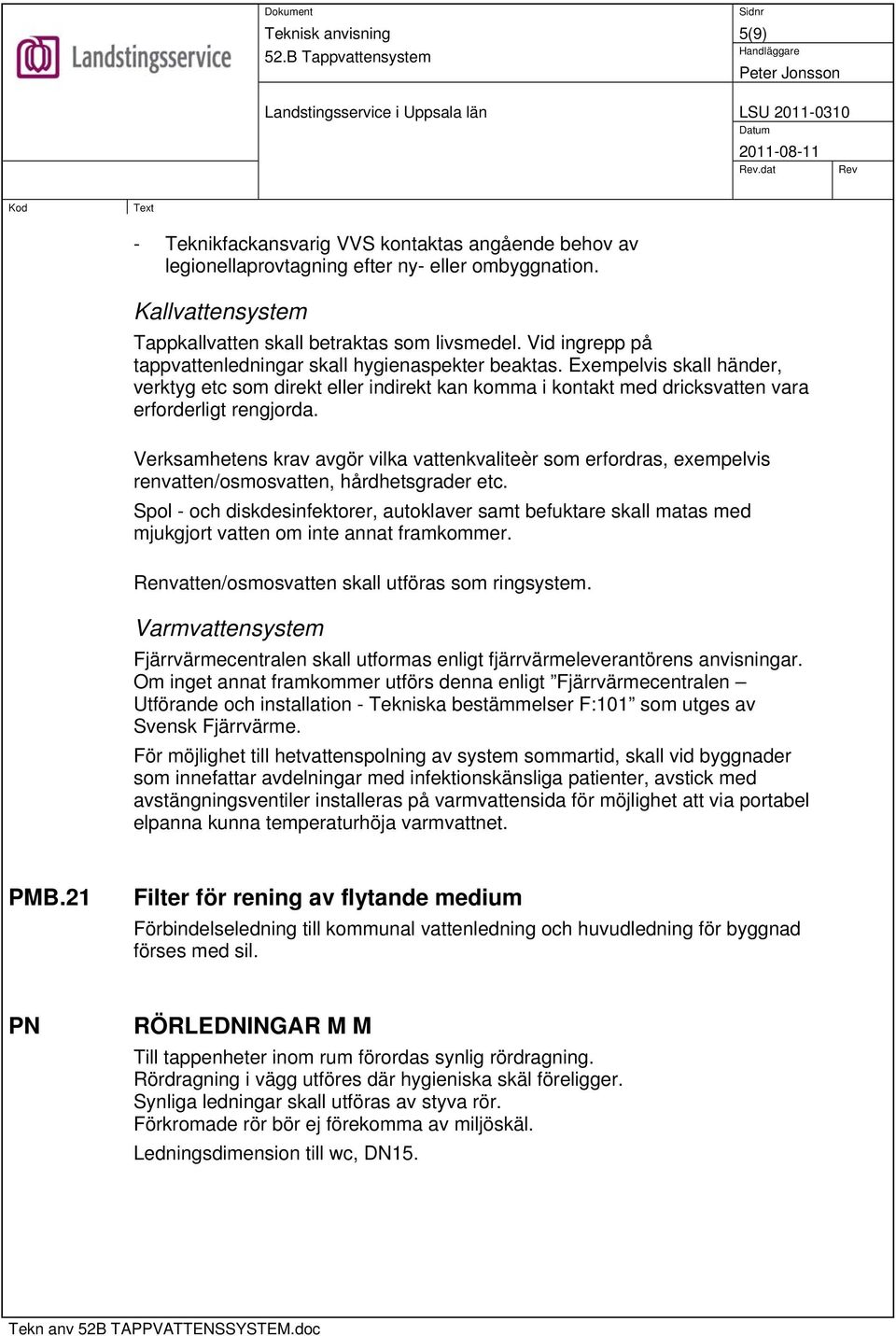

5 5(9).dat - Teknikfackansvarig VVS kontaktas angående behov av legionellaprovtagning efter ny- eller ombyggnation. Kallvattensystem Tappkallvatten skall betraktas som livsmedel. Vid ingrepp på tappvattenledningar skall hygienaspekter beaktas. Exempelvis skall händer, verktyg etc som direkt eller indirekt kan komma i kontakt med dricksvatten vara erforderligt rengjorda. Verksamhetens krav avgör vilka vattenkvaliteèr som erfordras, exempelvis renvatten/osmosvatten, hårdhetsgrader etc. Spol - och diskdesinfektorer, autoklaver samt befuktare skall matas med mjukgjort vatten om inte annat framkommer. Renvatten/osmosvatten skall utföras som ringsystem. Varmvattensystem Fjärrvärmecentralen skall utformas enligt fjärrvärmeleverantörens anvisningar. Om inget annat framkommer utförs denna enligt Fjärrvärmecentralen Utförande och installation - Tekniska bestämmelser F:101 som utges av Svensk Fjärrvärme. För möjlighet till hetvattenspolning av system sommartid, skall vid byggnader som innefattar avdelningar med infektionskänsliga patienter, avstick med avstängningsventiler installeras på varmvattensida för möjlighet att via portabel elpanna kunna temperaturhöja varmvattnet. PMB.21 Filter för rening av flytande medium Förbindelseledning till kommunal vattenledning och huvudledning för byggnad förses med sil. PN RÖRLEDNINGAR M M Till tappenheter inom rum förordas synlig rördragning. Rördragning i vägg utföres där hygieniska skäl föreligger. Synliga ledningar skall utföras av styva rör. Förkromade rör bör ej förekomma av miljöskäl. Ledningsdimension till wc, DN15.

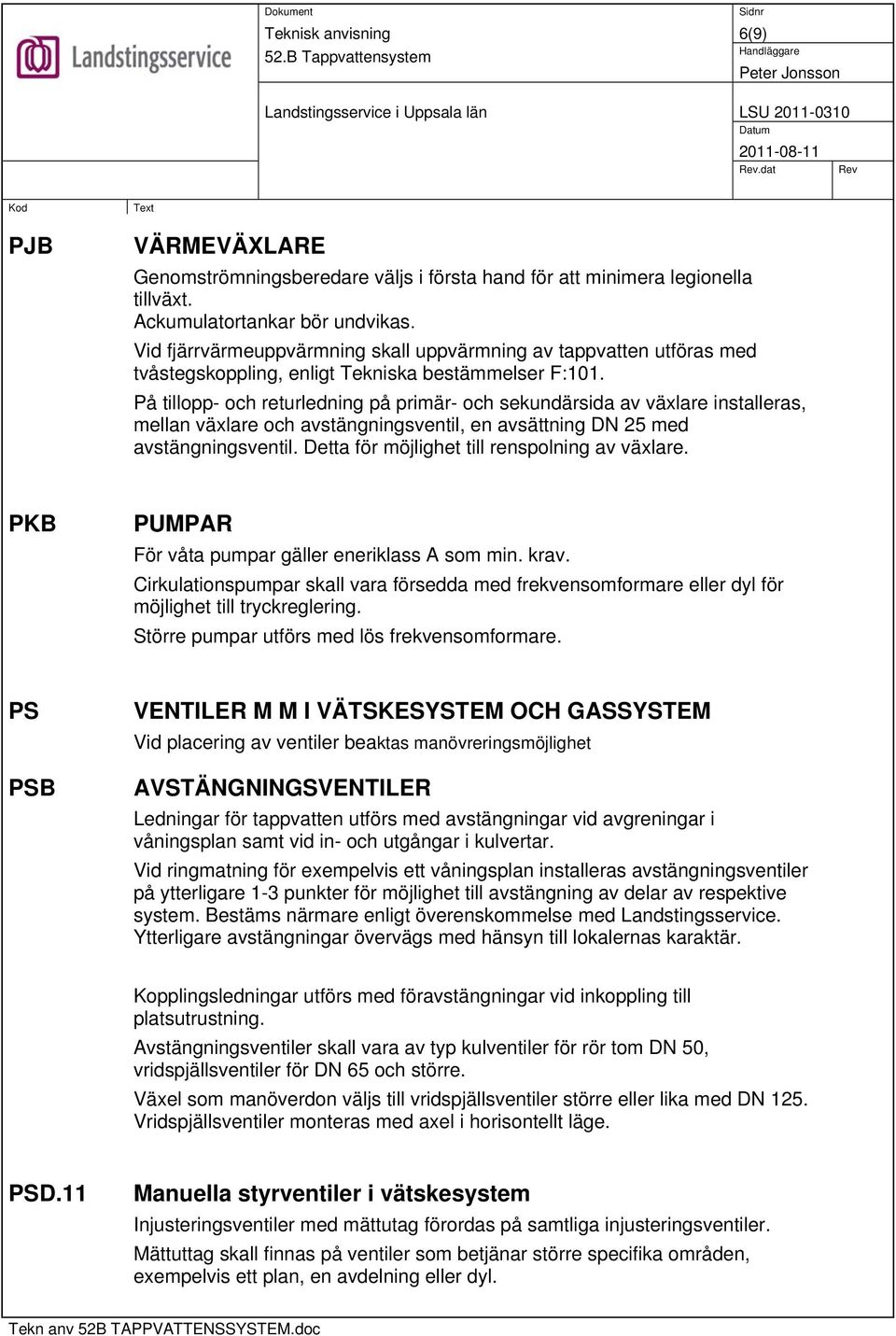

6 6(9).dat PJB VÄRMEVÄXLARE Genomströmningsberedare väljs i första hand för att minimera legionella tillväxt. Ackumulatortankar bör undvikas. Vid fjärrvärmeuppvärmning skall uppvärmning av tappvatten utföras med tvåstegskoppling, enligt Tekniska bestämmelser F:101. På tillopp- och returledning på primär- och sekundärsida av växlare installeras, mellan växlare och avstängningsventil, en avsättning DN 25 med avstängningsventil. Detta för möjlighet till renspolning av växlare. PKB PUMPAR För våta pumpar gäller eneriklass A som min. krav. Cirkulationspumpar skall vara försedda med frekvensomformare eller dyl för möjlighet till tryckreglering. Större pumpar utförs med lös frekvensomformare. PS PSB VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM Vid placering av ventiler beaktas manövreringsmöjlighet AVSTÄNGNINGSVENTILER Ledningar för tappvatten utförs med avstängningar vid avgreningar i våningsplan samt vid in- och utgångar i kulvertar. Vid ringmatning för exempelvis ett våningsplan installeras avstängningsventiler på ytterligare 1-3 punkter för möjlighet till avstängning av delar av respektive system. Bestäms närmare enligt överenskommelse med Landstingsservice. Ytterligare avstängningar övervägs med hänsyn till lokalernas karaktär. Kopplingsledningar utförs med föravstängningar vid inkoppling till platsutrustning. Avstängningsventiler skall vara av typ kulventiler för rör tom DN 50, vridspjällsventiler för DN 65 och större. Växel som manöverdon väljs till vridspjällsventiler större eller lika med DN 125. Vridspjällsventiler monteras med axel i horisontellt läge. PSD.11 Manuella styrventiler i vätskesystem Injusteringsventiler med mättutag förordas på samtliga injusteringsventiler. Mättuttag skall finnas på ventiler som betjänar större specifika områden, exempelvis ett plan, en avdelning eller dyl.

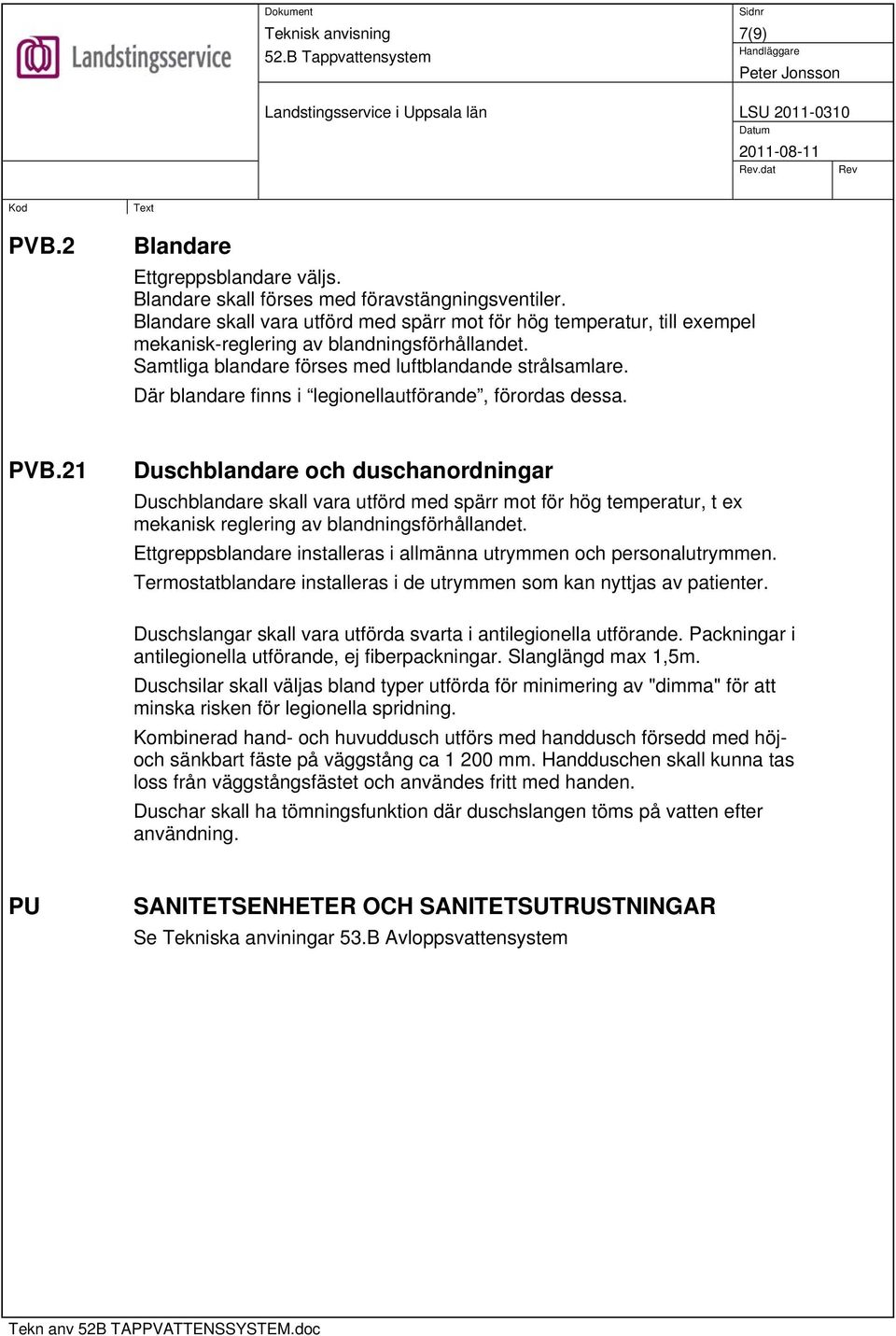

7 7(9).dat PVB.2 Blandare Ettgreppsblandare väljs. Blandare skall förses med föravstängningsventiler. Blandare skall vara utförd med spärr mot för hög temperatur, till exempel mekanisk-reglering av blandningsförhållandet. Samtliga blandare förses med luftblandande strålsamlare. Där blandare finns i legionellautförande, förordas dessa. PVB.21 Duschblandare och duschanordningar Duschblandare skall vara utförd med spärr mot för hög temperatur, t ex mekanisk reglering av blandningsförhållandet. Ettgreppsblandare installeras i allmänna utrymmen och personalutrymmen. Termostatblandare installeras i de utrymmen som kan nyttjas av patienter. Duschslangar skall vara utförda svarta i antilegionella utförande. Packningar i antilegionella utförande, ej fiberpackningar. Slanglängd max 1,5m. Duschsilar skall väljas bland typer utförda för minimering av "dimma" för att minska risken för legionella spridning. Kombinerad hand- och huvuddusch utförs med handdusch försedd med höjoch sänkbart fäste på väggstång ca mm. Handduschen skall kunna tas loss från väggstångsfästet och användes fritt med handen. Duschar skall ha tömningsfunktion där duschslangen töms på vatten efter användning. PU SANITETSENHETER OCH SANITETSUTRUSTNINGAR Se Tekniska anviningar 53.B Avloppsvattensystem

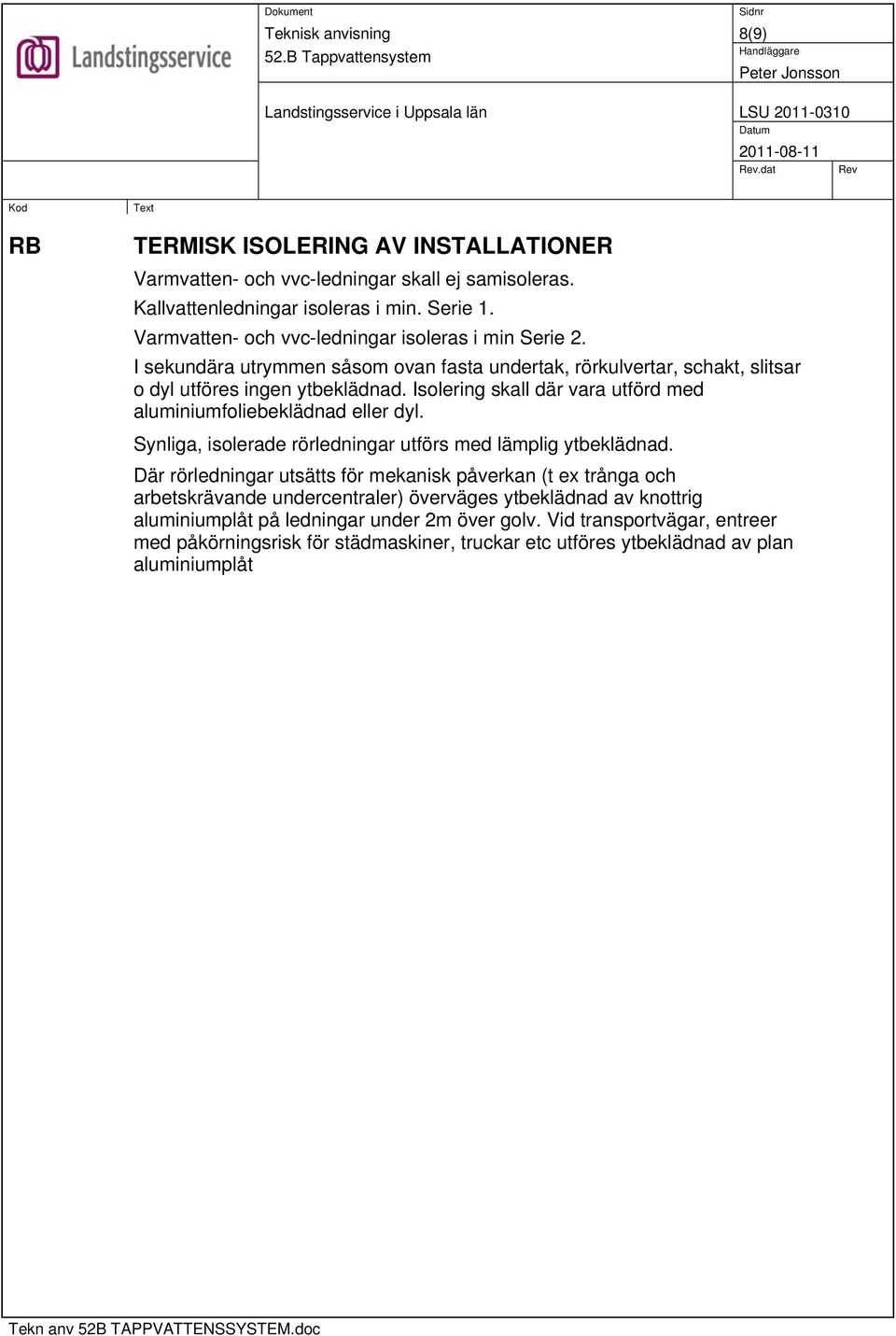

8 8(9).dat RB TERMISK ISOLERING AV INSTALLATIONER Varmvatten- och vvc-ledningar skall ej samisoleras. Kallvattenledningar isoleras i min. Serie 1. Varmvatten- och vvc-ledningar isoleras i min Serie 2. I sekundära utrymmen såsom ovan fasta undertak, rörkulvertar, schakt, slitsar o dyl utföres ingen ytbeklädnad. Isolering skall där vara utförd med aluminiumfoliebeklädnad eller dyl. Synliga, isolerade rörledningar utförs med lämplig ytbeklädnad. Där rörledningar utsätts för mekanisk påverkan (t ex trånga och arbetskrävande undercentraler) överväges ytbeklädnad av knottrig aluminiumplåt på ledningar under 2m över golv. Vid transportvägar, entreer med påkörningsrisk för städmaskiner, truckar etc utföres ytbeklädnad av plan aluminiumplåt

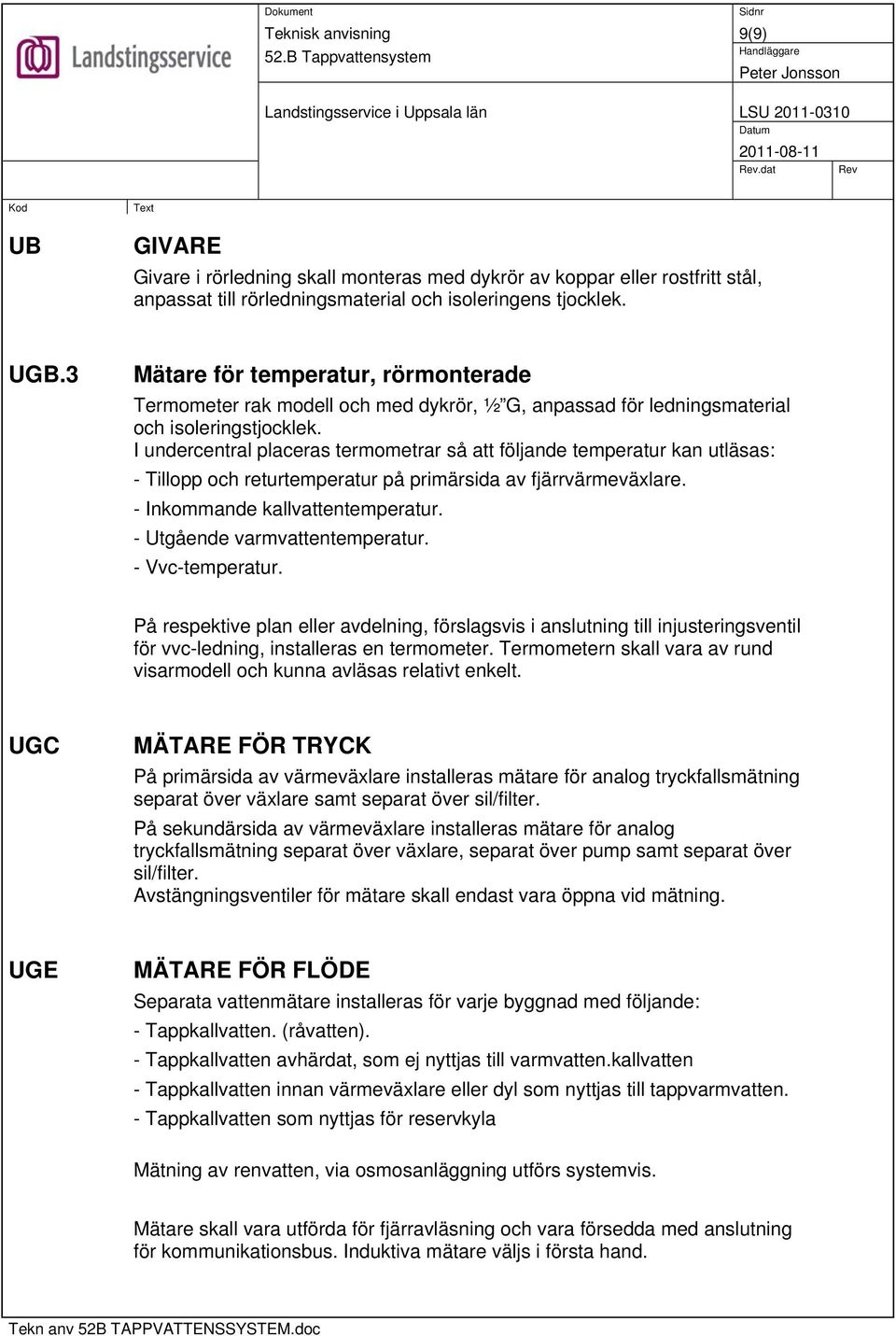

9 9(9).dat UB GIVARE Givare i rörledning skall monteras med dykrör av koppar eller rostfritt stål, anpassat till rörledningsmaterial och isoleringens tjocklek. UGB.3 Mätare för temperatur, rörmonterade Termometer rak modell och med dykrör, ½ G, anpassad för ledningsmaterial och isoleringstjocklek. I undercentral placeras termometrar så att följande temperatur kan utläsas: - Tillopp och returtemperatur på primärsida av fjärrvärmeväxlare. - Inkommande kallvattentemperatur. - Utgående varmvattentemperatur. - Vvc-temperatur. På respektive plan eller avdelning, förslagsvis i anslutning till injusteringsventil för vvc-ledning, installeras en termometer. Termometern skall vara av rund visarmodell och kunna avläsas relativt enkelt. UGC MÄTARE FÖR TRYCK På primärsida av värmeväxlare installeras mätare för analog tryckfallsmätning separat över växlare samt separat över sil/filter. På sekundärsida av värmeväxlare installeras mätare för analog tryckfallsmätning separat över växlare, separat över pump samt separat över sil/filter. Avstängningsventiler för mätare skall endast vara öppna vid mätning. UGE MÄTARE FÖR FLÖDE Separata vattenmätare installeras för varje byggnad med följande: - Tappkallvatten. (råvatten). - Tappkallvatten avhärdat, som ej nyttjas till varmvatten.kallvatten - Tappkallvatten innan värmeväxlare eller dyl som nyttjas till tappvarmvatten. - Tappkallvatten som nyttjas för reservkyla Mätning av renvatten, via osmosanläggning utförs systemvis. Mätare skall vara utförda för fjärravläsning och vara försedda med anslutning för kommunikationsbus. Induktiva mätare väljs i första hand.
