1 Lokala regler för arbete i fjärrvärmecentraler För arbete i fjärrvärmecentraler gäller Svensk fjärrvärmes tekniska bestämmelser för fjärrvärmecentralen, utförande och installation F:101, samt de här lokala reglerna. Version 1: Senaste versionen finns alltid på vår webbplats

2 LOKALA REGLER FÖR FJÄRRVÄRMECENTRAL Informera oss För att du ska kunna utföra ditt arbete säkert är det viktigt att vi på Eskilstuna Energi och Miljö får kännedom om det. Följande handlingar vill vi granska för att kunna ge vårt godkännande: Dimensioneringsunderlag ( F:101) Situationsplan. Ritning över fjärrvärmeledningar från leveranspunkten. Planritning över fjärrvärmerummet, fjärrvärmecentralen och värmemätarens placering. Principschema över fjärrvärmecentralen och dimensioneringsdata för husets tappvatten- och värmesystem. Arbets- och materialbeskrivning för installation av fjärrvärmecentralen. Anmäl ditt arbete Anmäl till oss i god tid innan du påbörjar följande arbeten: Nyinstallationer Växlarbyten Arbeten på primärsidan Förändringar på sekundärsidan som påverkar driftförhållande, effekt eller energiuttag. Anmäl ditt arbete till oss: Telefon: !För fjärrvärmecentraler mindre än E-post: fjarrvarme@eem.se 100 kw behöver vi bara Läs mer på principschema, materialbeskrivning och dimensioneringsdata.! Servisventiler får endast manövreras av personal från Eskilstuna Energi och Miljö. 2

3 Uppgifter från oss Systemalternativ HT (+100 C). Leveransgräns. Differenstryck i anslutningspunkten. Förslag på lämplig kopplingsprincip. Tidpunkt för möjlig leverans av fjärrvärme. Driftdata från befintlig anläggning (vid ombyggnad av befintlig fjärrvärmecentral). Information om värdet av lägre returtemperaturer från fjärrvärmecentralen. Vi tillhandahåller vid behov följande utrustning: Passbit för flödesgivare. Dykrör för temperaturgivare. Eventuell ventil för differenstryckreglering.! All utrustning ska monteras av kundens rörentreprenör. 3

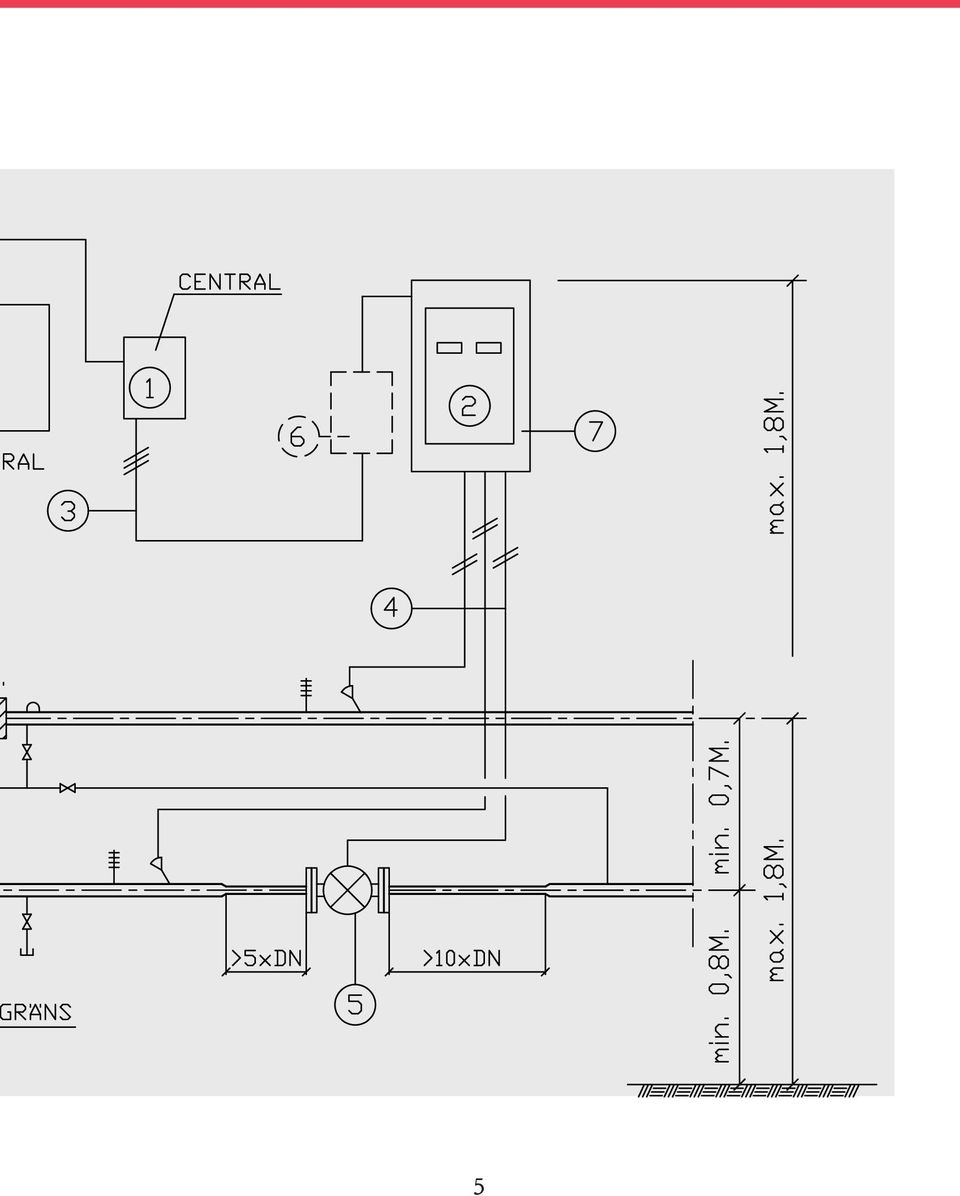

4 LOKALA REGLER FÖR FJÄRRVÄRMECENTRAL Förklaringar till skissen 1. Gruppcentral med 2-polig plomberbar säkring. (E-nr ) 2. Integreringsverk 3. Inkommande ledning från gruppcentral, kabelarea 1,5 mm². 4. Ledningar mellan värmemätarens delar, kabelarea 0,75 mm². För längre ledning än 7,5 m använd kabelarea 1,5 mm². (För närmare anvisningar se SS-EN1434, del 2 sid 10.) 5. Flödesgivare, DN = flödesgivarens anslutningsdimension. 6. Extra 2-polig plomberbar säkring. Installeras då mätarplats och avsäkring 1 inte är placerade i samma rum. 7. Mätartavla. (E-nr ) 4

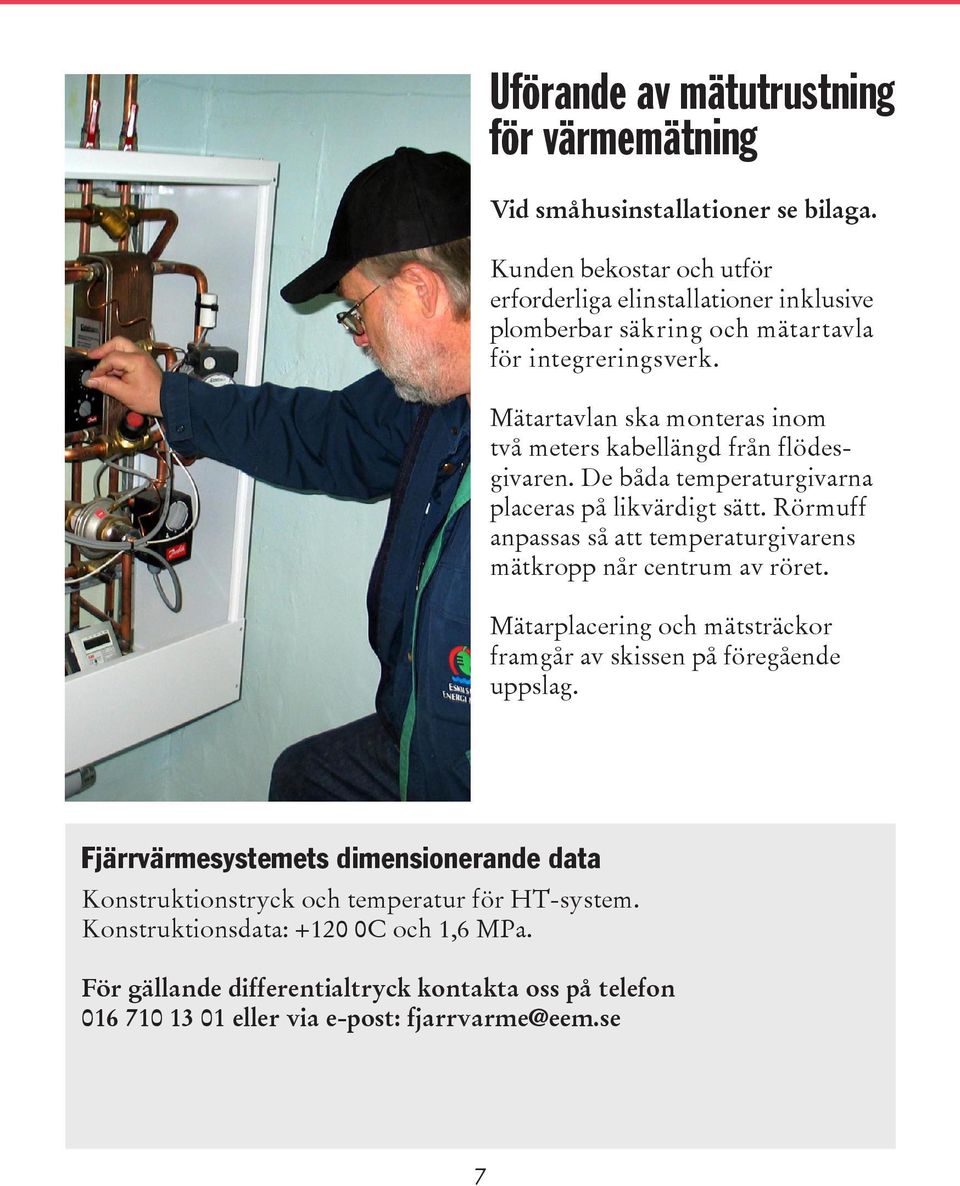

5 5

6 LOKALA REGLER FÖR FJÄRRVÄRMECENTRAL Rutiner vid installationsarbetet När installationen påbörjas är det lämpligt att en representant från värmeleverantören är närvarande för genomgång av montaget. Innan anläggningen tas i drift ska fjärrvärmekretsen provtryckas i närvaro av representant från värmeleverantören. Vid driftsättning ska värmeleverantörens representant närvara. Entreprenörens egenkontrollplaner ska överlämnas. Efter genomförd installation ska kunden eller dennes representant kalla värmeleverantören att närvara vid slutbesiktning. Fjärrvärmecentraler ska vara utrustade med följande: Filter ska alltid installeras i framledningen. Fjärrvärmecentraler >100 kw ska utrustas med temperaturmätare i fram- och returledning samt mellan för- och eftervärmare vid 2-stegskoppling. 6 Fjärrvärmecentraler >100 kw ska utrustas med filter och förses med tömningsledning som avslutas och proppas vid golv. Fjärrvärmecentraler >100 kw ska utrustas med 3-punktsmätning.

7 Uförande av mätutrustning för värmemätning Vid småhusinstallationer se bilaga. Kunden bekostar och utför erforderliga elinstallationer inklusive plomberbar säkring och mätartavla för integreringsverk. Mätartavlan ska monteras inom två meters kabellängd från flödesgivaren. De båda temperaturgivarna placeras på likvärdigt sätt. Rörmuff anpassas så att temperaturgivarens mätkropp når centrum av röret. Mätarplacering och mätsträckor framgår av skissen på föregående uppslag. Fjärrvärmesystemets dimensionerande data Konstruktionstryck och temperatur för HT-system. Konstruktionsdata: C och 1,6 MPa. För gällande differentialtryck kontakta oss på telefon eller via e-post: 7
