Fjärrkylanläggning Rosenlundsverket Miljövänlig kyla i centrala Göteborg

Transkript

1 Fjärrkylanläggning Rosenlundsverket Miljövänlig kyla i centrala Göteborg Anna Svernlöv Per-Axel Berg Björn Ekbom Robert Grönlund

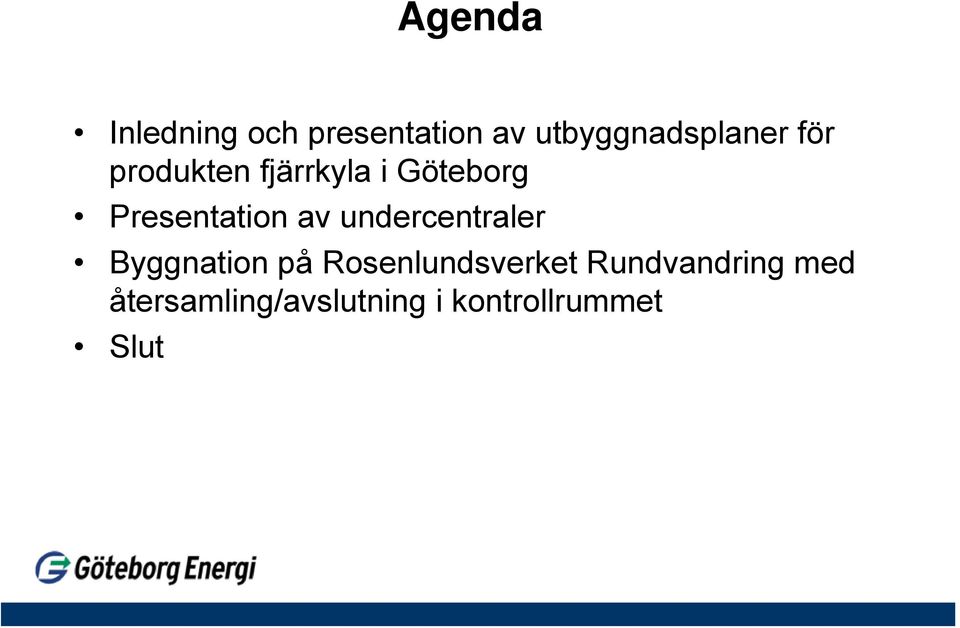

2 Agenda Inledning och presentation av utbyggnadsplaner för produkten fjärrkyla i Göteborg Presentation av undercentraler Byggnation på Rosenlundsverket Rundvandring med återsamling/avslutning i kontrollrummet Slut

3 Fjärrkyla i Göteborg

4 Fjärrkyla i Göteborg MW

5 Fjärrkyla Göteborg potential Volvo Göteborg Energi C B 1 km A Potential 250 MW

6 Fjärrkyla i Göteborg MW

7 Målsättning Ansluta ca 100 MW kyla till ett sammankopplat fjärrkylasystem i centrala Göteborg Installera ny produktionskapacitet om 62 MW kyla samt integrera befintlig kapacitet om ca 20 MW Minska koldioxidutsläppen med ca ton/år

8

9 Fjärrkylasystemet Distributionssystem ca 30 km Transiteringsnät 8 km Distributionsnät 22 km Produktion 30 MW absorptionskylmaskiner 50 MW kompressormaskiner 15 MW frikyla från Göta älv Total investering ca 400 Mkr

10 Fjärrkyla Produktion

11 Fjärrkyla Produktion

12 Fjärrkyla Produktion

13 Fjärrkyla Produktion

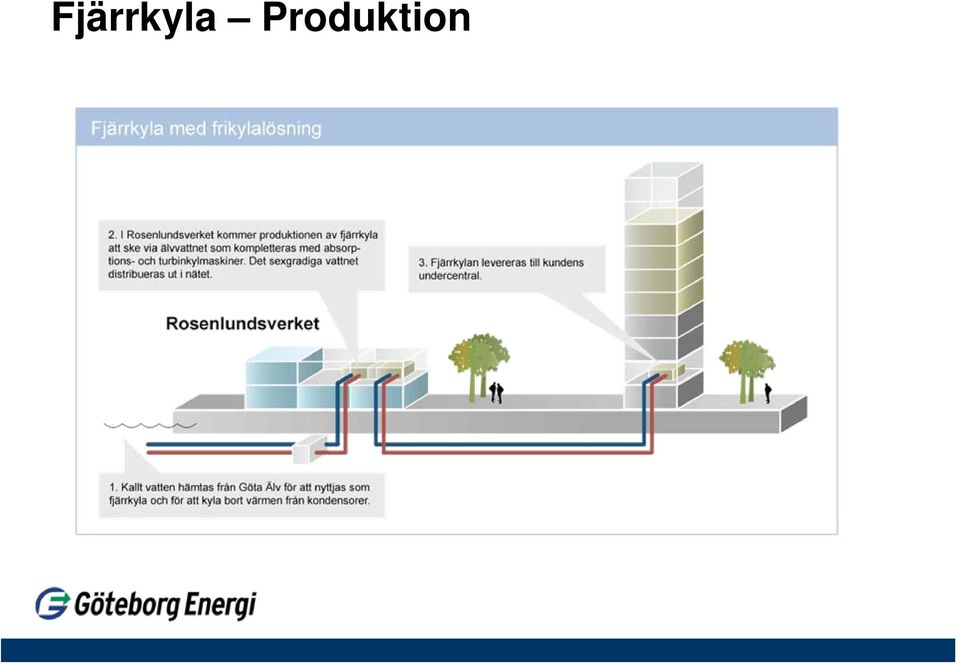

14 Fjärrkyla Produktion

15 Fördelning av kylproduktion över året Produktionsfördelning Energivolym [GWh] 20,00 18,00 16,00 14,00 12,00 10,00 8,00 6,00 4,00 Elektrisk kylmaskin Absorptionskylmaskin Frikyla Elförbrukning 2,00 0,00 Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec

16 Energibalans produktion Energi (GWh) Kylleverans 121,59 Frikyla 43,35 Elektriska kylmaskiner 34,97 Absorptionskylmaskiner 45,45 Förluster -2,17 Andel av producerad kyla 35% 28% 37% -2% Elförbrukning 8,31 Distribution 1,62 Kylvatten 2,43 Elektriska kylmaskiner 3,48 Absorptionskylmaskiner 0,43 Hjälpkraft & förluster 0,53 7% Termisk energiförbrukning rbrukning 64,01 SSEER Elektrisk 14,63 SEER total 1,68 52%

17 Miljöeffekter fjärrkylaproduktion Behovet av installerad eleffekt och elförbrukning per kwh kyla i Göteborgs Energis system blir lägre än vad som normalt kan åstadkommas i mindre lokala anläggningar Minskade utsläpp av CO 2 Minimal mängd installerad köldmedia Minskat läckage av köldmedia Ekologiskt hållbart uttag av kallt vatten från naturliga källor Nyttjande av kretsloppsanpassad spillvärme från Renova och raffinaderier för drift av absorptionskylmaskiner Minskat buller Ökade anläggningsarbeten för förläggning av distributionssystemet

18 Miljö Fjärrkyla i centrala Göteborg kg/år NOx SOx CO2 GWh el Eget alternativ Fjärrkyla Besparing Köldmediemängden (HCFC, HFC) minskas i centrala Göteborg med ca 20 ton Buller och stomljud från kylmaskiner och kylmedelskylare minskas. Motsvarar CO2 utsläpp.

19 Fjärrkyla bidrar till ett hållbart Göteborgssamhälle

20 Fjärrkyla i fastigheter

21 Dimensionerande data Förutsättningar för utförande och installation finns i tekniska bestämmelser F:102 / företag/ kyla Är under omarbetning hösten 2009

22 Dimensionerande data Differenstryck kpa DUT 25 C, 50% RH Framledningstemperatur till kund primärt 6 C Returtemperatur från kund primärt 16 C, vid DUT Leverantörens och kundens anläggningar skall designas för tryckklass PN 10 Tillgänglighet 99,7% på årsbasis avseende tryck och temperatur

23 Differenstryckslista

24 Temperatur 6 C framledning, 16 C primär retur vid DUT Generellt mål att arbeta mot, varje fastighet har unika förutsättningar, exempelvis nybyggnation jämfört befintliga fastigheter Redskap att jobba med: Ta bort blandningspunkter, byta trevägsventiler mot tvåvägsventiler Reglera tilluftsbatterier Hitta kortslutningar Koppla komponenter i serie Frekvensstyra pumpar, byta batterier Etc

25 Göteborg energis erbjudande vid anslutning till fjärrkylanätet Leverans och byggnation av undercentral Rivning av befintlig utrustning Anpassningar av sekundärsida Drift tillsyn och reparationer Informationshjälp från kund Uppskattning av effekt- och energibehov för fastigheten - input från fastighetsägare och konsult

26 Undercentraler fjärrkyla

27 Principschema undercentral Standard Leveransgräns Vid installation av fjärrkyla tillhandahåller Göteborgenergi alltid: Plomberbar arbetsbrytare Flödesmätare och integreringsverk Temperaturgivare och dykrör Inte passbit som det står i F:102

28 Undercentral

29 Storskalig Fjärrkyla i Göteborg Produktionsanläggning Rosenlund

30 Planeringsarbete för konvertering av produktionsutrymme från Fjärrvärme- till Fjärrkylaproduktion. -Rivning av Hetvattenpanna 1 (HP1) -Demontage och återmontage av kabelvägar. -Demontage och återmontage av rörvägar -Förstärkningsarbeten -Betongrivningar och ståldemontage -Brandcellsarbeten -Rivning av förråd samt anpassning till ställverk & styrrum -Demontage av ventilationsanläggningar

31 Produktionsutformning - Rosenlundsverket

32 Yttre krav som påverkar maskin & processutformning System som förhindrar att fisk sugs med in i processen. Temperaturreglering av älvvattensystem Ljudnivåer på utrustning och processystem

33 Älvvattensystem Inloppsledning från Göta Älv. Rördimension: DN1500

34 Älvvattensystem Kapacitet: Fullt utbyggt: 6.600m³/tim m³/tim

35 Fjärrkylasystem Fjärrkylasystem, distributionspumpar Kapacitet: 2000m³/tim Fullt utbyggt: 6000m³/tim Tryckklass: PN16 (i produktionsanläggningen) Fjärrkylasystem, tryckhållning Kapacitet: Tryck: 20m³/tim 10bar

36 Frikyla, VVX VVX (Sondex, plattvärmeväxlare) Effekt: 1 x 1,5 MW 1 x 3 MW (1 x 6 MW) Körs utan andra producerande enheter vid <5,6 C i Göta Älv.

37 Kompressorkylmaskiner (Carrier, Turbinkompressorer) Fördelar + Snabb reglering Nackdelar Stor elförbrukning Hantering av kylmedia, R134 Effekt: Effekt (planerad): 2 x 5 MW 42 MW

38 Kompressorkylmaskiner (Carrier, Turbinkompressorer) Säkerhetslösning för Kompressorkylmaskiner

39 Absorbtionskylmaskiner (Broad) Fördelar + Spillvärmedriven + Låg elförbrukning + Endast Lithiumbromid och vatten + Få rörliga delar (2 små pumpar) Nackdelar Kräver större plats än kylkompressorer. Kräver större kondensorkylning (ca 2,5 * kyleffekten) Dyrare investering i förhållande till kompressorkylmaskiner Effekt (kyla): Effekt (planerad): 3 x 4 MW 20 MW

40 Rör och maskinmontage i Totalavsaltningslokal

41 Maskinmontage i HP byggnad

42

43

44

45
