1 FVF 1998:12 TEKNISKA NYCKELTAL FÖR FJÄRRVÄRMECENTRALER ISSN

2 INNEHÅLLSFÖRTECKNING INLEDNING STORLEK OCH FÖRSÅLD ENERGI INSTALLATION TEKNISK LIVSLÄNGD DRIFTKOSTNADER MEDELTEMPERATURDIFFERENS AVBROTTSSTATISTIK

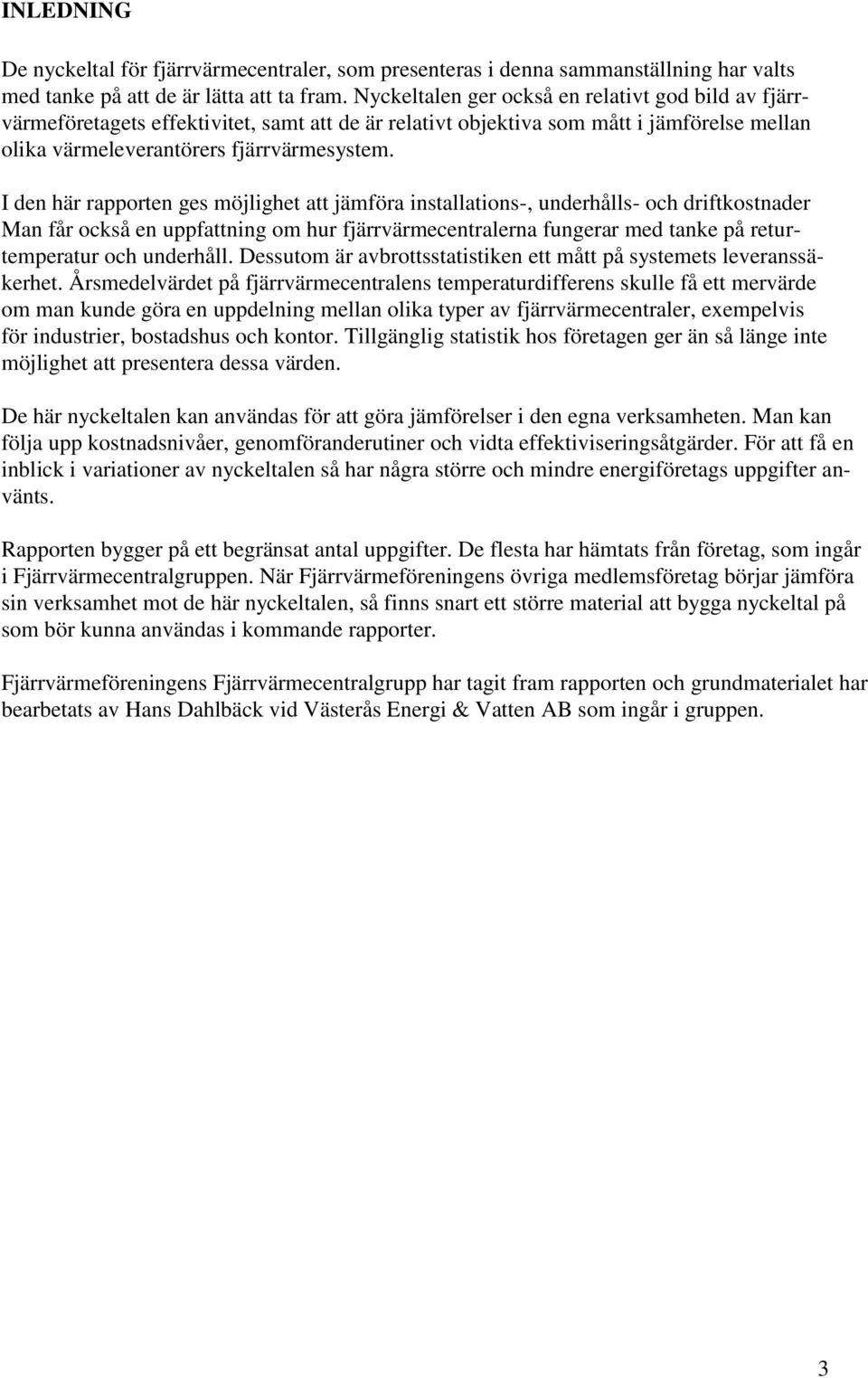

3 INLEDNING De nyckeltal för fjärrvärmecentraler, som presenteras i denna sammanställning har valts med tanke på att de är lätta att ta fram. Nyckeltalen ger också en relativt god bild av fjärrvärmeföretagets effektivitet, samt att de är relativt objektiva som mått i jämförelse mellan olika värmeleverantörers fjärrvärmesystem. I den här rapporten ges möjlighet att jämföra installations-, underhålls- och driftkostnader Man får också en uppfattning om hur fjärrvärmecentralerna fungerar med tanke på returtemperatur och underhåll. Dessutom är avbrottsstatistiken ett mått på systemets leveranssäkerhet. Årsmedelvärdet på fjärrvärmecentralens temperaturdifferens skulle få ett mervärde om man kunde göra en uppdelning mellan olika typer av fjärrvärmecentraler, exempelvis för industrier, bostadshus och kontor. Tillgänglig statistik hos företagen ger än så länge inte möjlighet att presentera dessa värden. De här nyckeltalen kan användas för att göra jämförelser i den egna verksamheten. Man kan följa upp kostnadsnivåer, genomföranderutiner och vidta effektiviseringsåtgärder. För att få en inblick i variationer av nyckeltalen så har några större och mindre energiföretags uppgifter använts. Rapporten bygger på ett begränsat antal uppgifter. De flesta har hämtats från företag, som ingår i Fjärrvärmecentralgruppen. När Fjärrvärmeföreningens övriga medlemsföretag börjar jämföra sin verksamhet mot de här nyckeltalen, så finns snart ett större material att bygga nyckeltal på som bör kunna användas i kommande rapporter. Fjärrvärmeföreningens Fjärrvärmecentralgrupp har tagit fram rapporten och grundmaterialet har bearbetats av Hans Dahlbäck vid Västerås Energi & Vatten AB som ingår i gruppen. 3

4 STORLEK OCH FÖRSÅLD ENERGI Energiföretag Antal kunder Antal småhus Ansl. effekt MW Effekt vid 63% av Dut Försåld energi GWh Borlänge X X Gävle X X Linköping X X Luleå X X Nyköping X X Sundsvall X X Södertörn X X Uppsala X X Västerås X X Växjö X X Förklaringar till kolumner i tabellen. 1. Antal kunder under perioden Antal småhus med värmemätare för debitering. 3. Avtalad effekt MW, får ej förväxlas med installerad effekt. 4. För att få en uppfattning om fjärrvärmenätets kapacitet kan man använda följande metod för att bestämma max. effekten vid Dut. Den är bestämd av ortens geografiska läge. Antar man att Dut inträffar vid -20 o C, så motsvarar x-värdet den utetemperatur då 63% effekten inträffar för fjärrvärmesystemet. Det är från detta driftfall man beräknar max effekten. Exempel: Dim. lägsta utetemperatur = -20 o C Rumstemperatur = +20 o C Temperaturhöjning från -20 o C till +20 o C är 40 o C x = (40 * 0,63)-(+20)=-5 o C 5. Debiterad energi i GWh och normalårskorrigerad 4

5 INSTALLATION Småhus < 25 kw kw kw Tabell : Småhus kr/hus Installerad effekt värme kr/kw Medelpris för ett antal installationer, samtliga kostnader är exklusive mervärdesskatt I tabellen anges kostnaderna för inköp och installation av en komplett fjärrvärmecentral med anslutning till primär- och sekundärsidan. Vid utbyte av en fjärrvärmecentral kan motsvarande siffror antas. Effekterna i tabellen är angivna för radiatorkretsens installerade effekt. Kostnaden omfattar också utrustning som krävs för tappvarmvattenförsörjning. Under 1998 har förändringar skett genom att fler småhus går över till fjärrvärme, vilket medfört rationalliseringar. Installationskostnaderna är i detta fall historiskt intressanta. Projekterings och besiktningskostnad ingår inte. För effektområdet kw avses mindre industrier samt flerfamiljshus om 3-10 lgh. Effekter mellan kw gäller för industrier eller flerfamiljshus lgh. TEKNISK LIVSLÄNGD Reglerutrustning ,6 15,6 Växlar installation ,6 23,8 Tabell: Antal år, vägt värde. Det kan vara svårt för nyetablerade energiföretag att ange en teknisk livslängd på utrustning, eftersom man inte har tillräckligt erfarenhet i företaget för att göra denna bedömning. Hållbarheten och funktionen på komponenterna är beroende av hur anläggningar underhålls och hur de valts med hänsyn till behov och användningssätt. För att ge vägledning till lämpliga utbytesintervaller för fjärrvärmecentralens utrustning kan nyckeltalen användas som riktvärden. 5

6 Med teknisk livslängd avses tiden från installation och drifttagning fram till att 50 % av respektive utrustning är ersatt. DRIFTKOSTNADER Mätarhantering 3,0 3,0 6,76 6,76 5,01 5,26 Service o. tillsyn 1,38 1,38 7,0 4,5 3,46 3,02 Tabell : Kostnaden redovisas i kr/år-kw (avtalad effekt) För rutiner, service och tillsyn finns det ett flertal varianter hos energiföretagen. I några fall äger och underhåller de fjärrvärmecentralerna. Men i de flesta fallen både äger och underhåller kunderna fjärrvärmecentralerna. Andra mellanvarianter förekommer också. Detta medför att denna verksamhet sköts på olika sätt. För en energileverantör är det alltid viktigt att fjärrvärmecentralerna uppfyller de funktioner som exempelvis FVFs råd och anvisningar anger. Servicen kan antingen ske med egen personal eller via entreprenörer eller serviceföretag. Numera tecknar en del energiföretag serviceavtal med sina kunder. Kostnader för mätarhantering ingår i ordinarie prissättning för energileverans. Den omfattas av inköp, mätarbyten och mätarrevisioner. Kostnader inkluderar både kapitalkostnad och materiel för reinvestering. Service och tillsyn är övriga driftkostnader för fjärrvärmecentraler. MEDELTEMPERATURDIFFERENS Följande värden är den samlade medeltemperaturdifferensen för samtliga fjärrvärmecentraler i fjärrvärmesystemet. Årsmedel 27,8 26,2 46,5 47,5 35,9 36,2 Vinter 33,6 28,5 56,8 56,8 40,2 40,1 Sommar 21,6 23,2 36,0 37,5 27,9 29,6 Vinter DUT Max ,4 114,6 Sommar Min ,5 73,5 Tabell: ºC Vinter: oktober- april, 7 mån. Sommar: maj- september, 5 mån 6

7 Det här är vägda värden hämtade vid produktionskällan. Det bör vara det enklaste sättet att få fram medeltemperaturdifferensen. Medeltemperaturdifferensen är uppdelad i sommaroch vinterperioder samt årsvärden för att visa att det förekommer stora skillnader mellan energiföretag och deras olika systemlösningar. Dessutom har dimensionerande drifttemperatur för vinter och sommar tagits med för att spegla fjärrvärmesystemets påverkan av medeltemperaturdifferensen. Genom att hålla framledningstemperaturen i fjärrvärmenätet så att den följer den dimensionerande framledningstemperatur som värmeväxlarna har dimensionerats efter, så får man en bra reglering av fjärrvärmecentralen och en bra medeltemperaturdifferens för anläggningen. Låga framledningstemperaturer och termiskt korta växlare får motsatt effekt på temperaturdifferensen och resulterar i att returtemperaturen höjs, vilket minskar medeltemperaturdifferensen. I äldre bostadsbebyggelse samt i äldre industrifastigheter har system med sekundär varmvattenberedning en negativ påverkar på medeltemperaturdifferensen. Även försmutsade växlare påverkar negativt medeltemperaturdifferensen. Kortslutningar i fjärrvärmenätet ger också höga returtemperaturer. Exempel på kortslutningar är reglerfel i fjärrvärmecentraler eller monterade rundgångar som inte är under kontroll. AVBROTTSSTATISTIK Planerade avbrott 0,06 0,08 1,0 1,0 0,37 0,34 Oplanerade avbrott 0 0 1,0 1,0 0,16 0,16 Mätarbyten 0,06 0,06 0,9 0,9 0,24 0,23 Avbrottstid: h/år Genomsnittlig avbrottstid per kund räknat på energiföretagets totala antal kunder. Oplanerade arbeten är exempelvis haverier i fjärrvärmenätet. Planerade avbrott är väl förberedda nätarbeten och planerad service i fjärrvärmecentraler. Avbrottsstatistiken är beräknad på årsbasis, man skulle lika bra kunna använda sig av bränslesäsongen ex. september -maj. Bortfallet av värmeuttaget påverkar driftekonomin mer under vintern för energiföretagen. Driftstörningar hos kunderna är lättare att acceptera under sommarsäsongen. Tidpunkter för reparationer och omläggningar av distributionsnätet samt för ombyggd av fjärrvärmecentraler bör alltid planeras och information ges till fjärrvärmeföretagets kunder 7
