TEKNISK ANVISNING. 55 KYLSYSTEM Ver. 2.1

Transkript

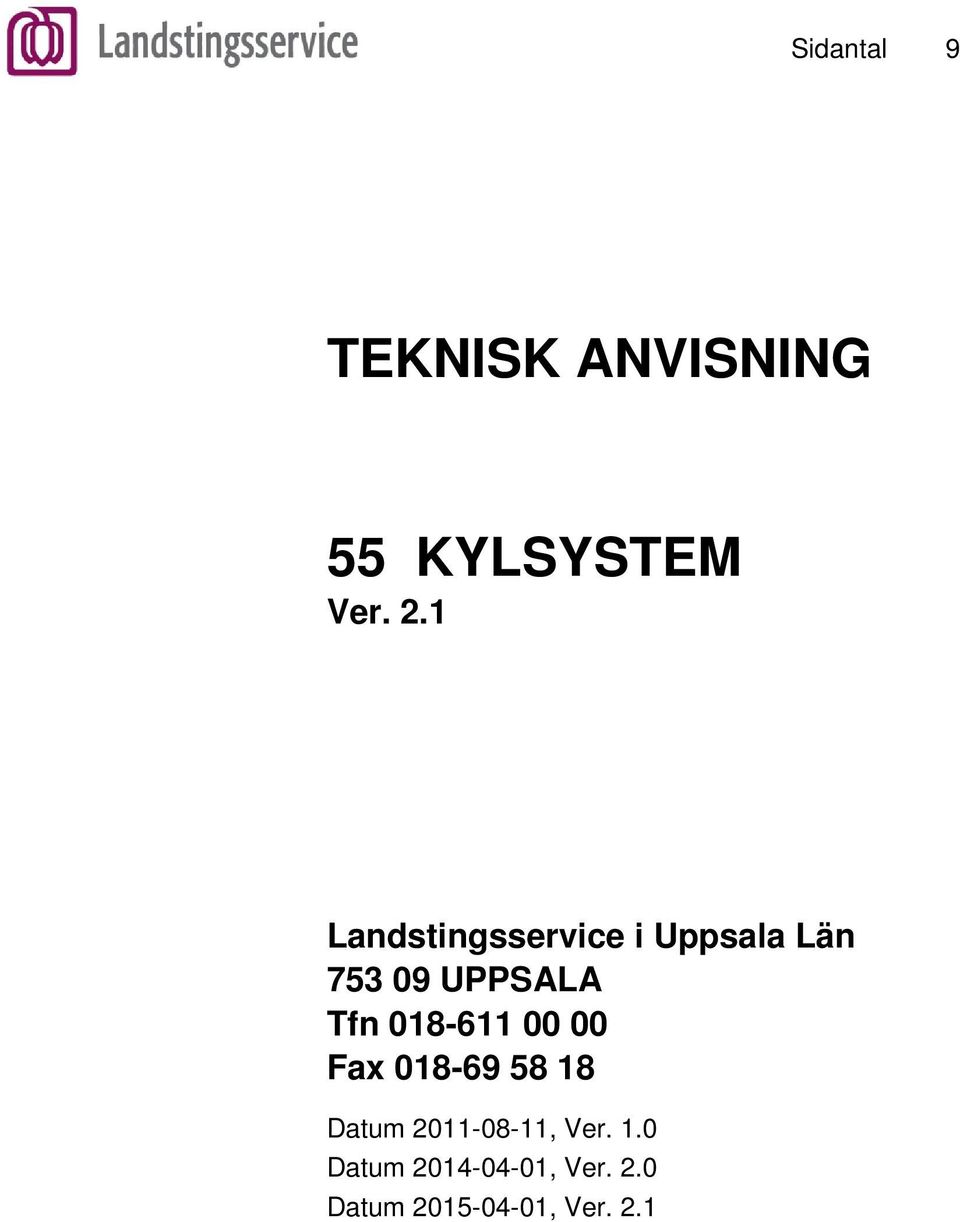

1 Sidantal 9 TEKNISK ANVISNING 55 KYLSYSTEM Ver. 2.1 Landstingsservice i Uppsala Län UPPSALA Tfn Fax , Ver , Ver. 2.0, Ver. 2.1

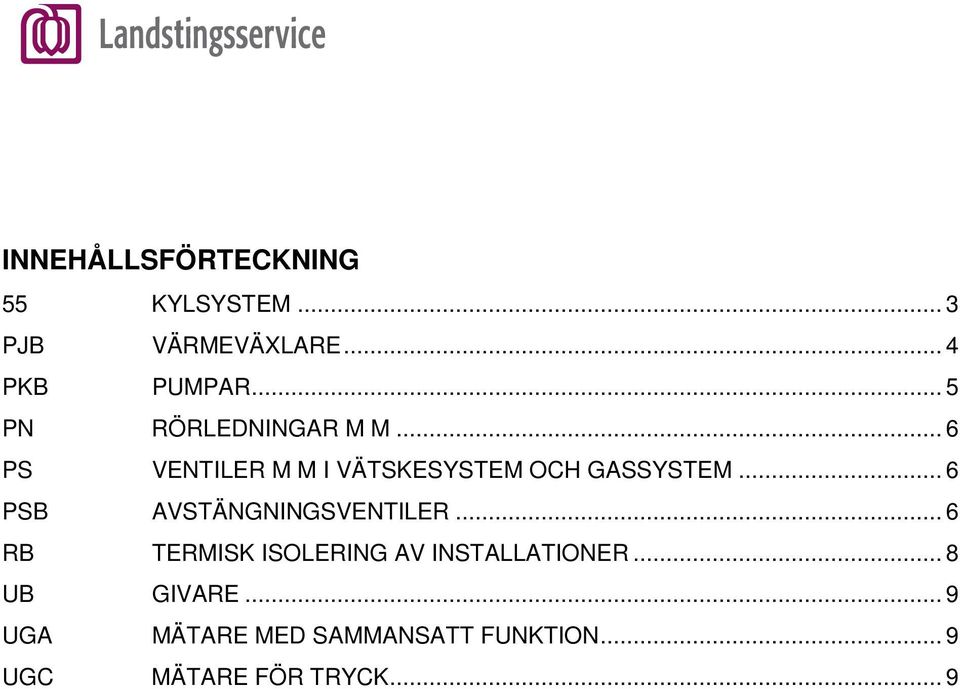

2 INNEHÅLLSFÖRTECKNING 55 KYLSYSTEM... 3 PJB VÄRMEVÄXLARE... 4 PKB PUMPAR... 5 PN RÖRLEDNINGAR M M... 6 PS VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM... 6 PSB AVSTÄNGNINGSVENTILER... 6 RB TERMISK ISOLERING AV INSTALLATIONER... 8 UB GIVARE... 9 UGA MÄTARE MED SAMMANSATT FUNKTION... 9 UGC MÄTARE FÖR TRYCK... 9

3 3(9).dat Dessa tekniska anvisningar gäller som komplement till 5 VA-, VVS-, KYL OCH PROCESSMEDIESYSTEM. Dessa anvisningar utgör ett stöd i projekteringen. Anvisningarna baseras på AMA VVS & Kyl samt RA VVS & Kyl. Anvisningar som är införda i detta dokument utgör krav utöver anvisningarna i AMA. Rubriker som saknar kommentarer innebär att AMA gäller som helhet. Där rubriker saknas finns kommentarer införda högre i hierarkin. För avsteg i anvisningar fodras att ändringen blir protokollförd i projekteringsmöte samt godkänd av teknikansvarig på Landstingsservice. 55 KYLSYSTEM Kylanläggning utföres dels ur komfortsynpunkt för att kompensera icke önskvärda värmetillskott genom värmeinläckning utifrån, värmealstrande apparater m m, dels som varukylanläggning för lokal kylning av t ex avfallsrum, likförvaring o dyl samt som processkylanläggning för att kyla värmealstrande apparater som MR-kameror, röntgen utrustning mm. Hänsyn till ställda komfortkrav, byggnadssätt m m samt ekonomisk jämförelse med alternativa åtgärder skall ligga till grund för beslut om komfortkyla. För dimensionering av kylsystem skall kylbehovsberäkning ligga som grund, där hänsyn tas till värmelagring i byggnadsstomme, solinstrålning och interna värmelaster. Kylsystem skall utföras så flexibla som möjligt, med hänsyn till att verksamhet kan förändras och därmed kylbehovet. Växlare/kylmaskin och sekundärhuvudledningar skall dimensioneras till att betjäna hela byggnaden samt med en överkapacitet för eventuella kompletterande kylenheter. Överkapaciteten bestäms i samråd med Landstingsservice teknikansvarige vvs/kyla. System och funktioner I första hand skall fjärrkyla nyttjas där denna finns att tillgå. Separata mindre kylaggregat skall ej installeras inom fjärrkylområde om inte dess syfte tjänar som redundans förr processkyla. Om en installarion med fjärrkyla innebär stora kostnader jämfört med en separat kylmaskin, skall detta endast utföras i samråd med Landstingsservice teknikavdelning. LCC analys tas då fram för de olika alternativen, där även drift- och underhållskostnader inkluderas. Indirekta kylsystem med vatten som köldbärare skall väljas i första hand. ver 2_1.docx

4 4(9).dat Avseende vattenkvalite i större köldbärarsystem kan Riktvärden för vatten och ånga anpassade till svenska energianläggningar nr 958 tjäna som riktlinjer. Kylsystemet byggs upp så att delar med lägre prioritet enkelt kan stängas av om kylkapaciteten minskar. Anvisningar för detta skall föras in i drift- och underhållsanvisningar. Rumskylsystem skall samregleras med rumsvärmare för det aktuella rummet för att undvika att rummet värms och kyls samtidigt. Dock beaktas ev. kallras från fönster. Befintliga tappkallvattenkylda apparater skall byggas bort i så stor omfattning som möjligt. Apparater som ej kan isoleras skall vara försedd med extra ytbehandling och spillplåt för uppsamling av kondens. Spillplåten förses med dräneringsledning Frostskyddsmedel för köldbärare I första hand skall etylenglykol väljas som frysskyddsmedel. Dock beaktas dess lämplighet vid livsmedelshantering, där lämpligare kemikalie kan vara att föredra. Avseende markvärme, se 56 Värmesystem. Köldmedium till kylmaskiner Vid nyinstallation för komfortkyländamål skall i första hand fullständigt indirekta system användas där köldmediemängden blir minimerad. Direkta system skall undvikas. Vid val av köldmedium skall möjligheten till återvinning beaktas PAK.5 PJB Kylkompressoraggregat, kylaggregat och värmepumpsaggregat Förångare dimensioneras med hänsyn till försmutsningsgrad. Kondensorer och kylmedelskylare väljs och dimensioneras med hänsyn till bl. annat ljudstörning. Kompressorer avvibreras från byggnadskonstruktionen och från rör och elanslutningar. Stora kylmaskiner förses med möjlighet för fjärrstyrning via kommunikationsbus. Anslutande rörledningar förses med uttag för tryckmätning. VÄRMEVÄXLARE Undercentral för fjärrkyla skall utföras enligt Tekniska bestämmelser F:102. På tillopp- och returledning på primär- och sekundärsida av växlare installeras, mellan växlare och avstängningsventil, en avsättning DN 25 med avstängningsventil. Detta för möjlighet till renspolning av växlare. ver 2_1.docx

5 5(9).dat PJD.11 PKB Luftkylda kylare för kylmedel, friblåsande Riktvärde för dim utetillstånd är + 32 grader C. Dock beaktas betjänad verksamhet och om dess klimatkrav är absoluta eller om avvikelser är acceptabla. PUMPAR I första hand väljs pumpar upp till och med ansl 50 våta och över ansl 50 torra. Energieffektivitetskrav på cirkulationspumpar enligt ekodesigndirektivet. Cirkulationspumpar skall vara försedda med frekvensomformare eller dyl för möjlighet till tryckreglering. Större pumpar utförs med lös frekvensomformare. Huvudpumpar och övriga pumpar som fordrar hög driftsäkerhet skall utföras pararellkopplade med växelvis drift. Tvillingpumpar får ej installeras. Vid pumpar anordnas uttag för mätning av tryckuppsättning. Mätuttag utförs med kontroll- manometerkran med fläns för kontrollmanometer-anslutning. Anordning får ej placeras rakt över pump Pumpar som fordrar vibrationsdämpare mot rörnät skall i görligaste mån undvikas. Om sådana pumpar måste komma till användning utförs anslutande ledningar med väl utformade fixanordningar och styrningar. Vid risk för kondens skall pumpar korrosionsskyddas och placeras på pumppelare med uppsamlingsplåt med dränage för kondensvatten. Kondensledning dras till närmaste golvbrunn alternativt till spillvattenledning ovan vattenlås. I undantagsfall till dagvattenledning. Vid val av pumpar för anläggningar med höga tryck, temperaturer och glykolsystem beaktas val av axeltätning mellan pump och motor. För speciella packningar/tätningar anges detta i du-instruktioner samt markeras med skylt eller dyl. vid pump. PLC.41 PLC.411 PMB.21 Slutna expansionskärl med skilda rum för vätska gas Försett med avstängnings- och avtappningsventil för provtryckning Slutna expansionskärl med skilda rum för vätska och gas samt med anordning för tryckhållning För stora system Filter för rening av flytande medium Silar inmonteras i primär- och sekundärsystem. Silar väljs med typ och utförande efter de system de skall betjäna. Maskvidd 0,5-1 mm. Silar förses med förbigång. ver 2_1.docx

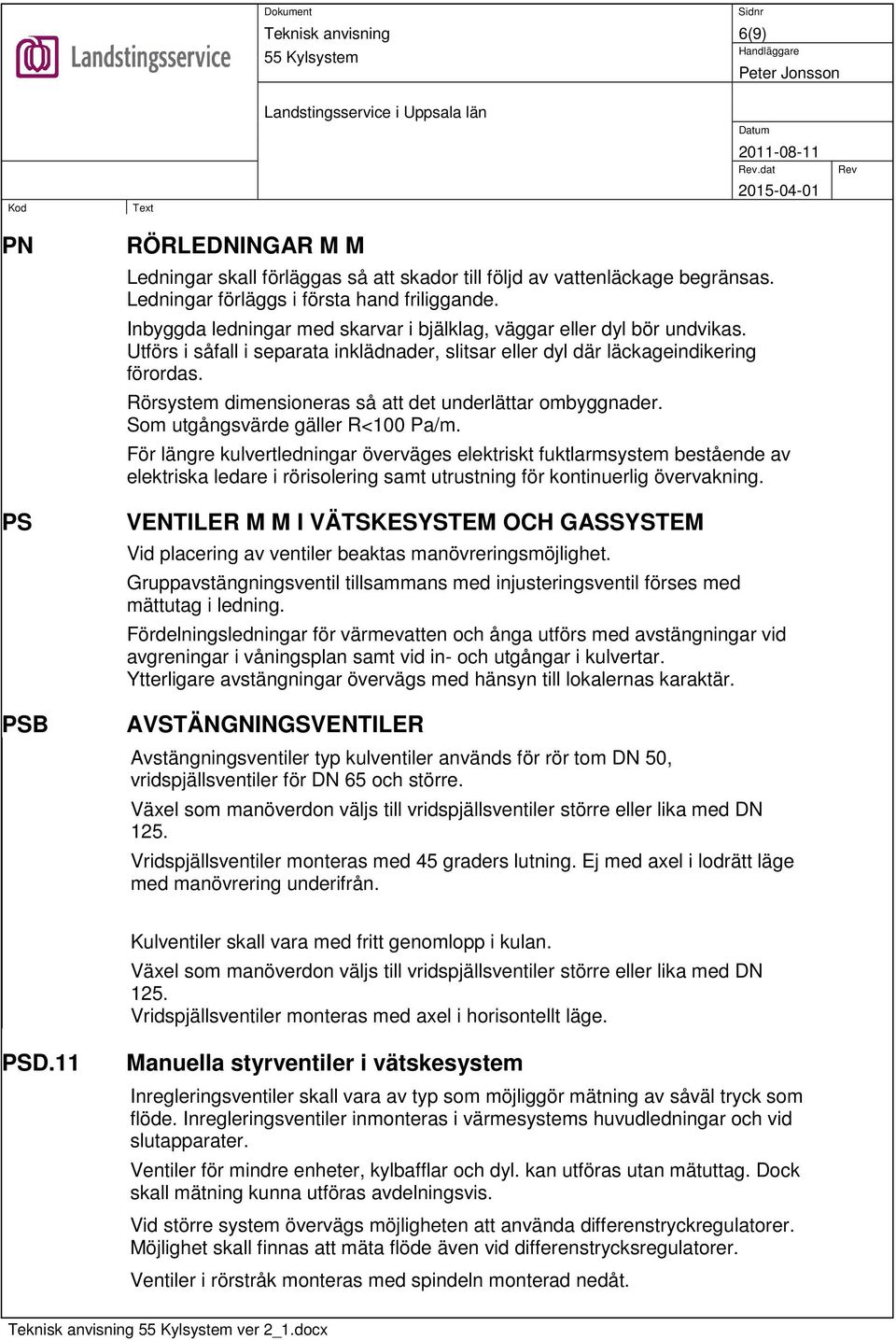

6 6(9).dat PN PS PSB RÖRLEDNINGAR M M Ledningar skall förläggas så att skador till följd av vattenläckage begränsas. Ledningar förläggs i första hand friliggande. Inbyggda ledningar med skarvar i bjälklag, väggar eller dyl bör undvikas. Utförs i såfall i separata inklädnader, slitsar eller dyl där läckageindikering förordas. Rörsystem dimensioneras så att det underlättar ombyggnader. Som utgångsvärde gäller R<100 Pa/m. För längre kulvertledningar överväges elektriskt fuktlarmsystem bestående av elektriska ledare i rörisolering samt utrustning för kontinuerlig övervakning. VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM Vid placering av ventiler beaktas manövreringsmöjlighet. Gruppavstängningsventil tillsammans med injusteringsventil förses med mättutag i ledning. Fördelningsledningar för värmevatten och ånga utförs med avstängningar vid avgreningar i våningsplan samt vid in- och utgångar i kulvertar. Ytterligare avstängningar övervägs med hänsyn till lokalernas karaktär. AVSTÄNGNINGSVENTILER Avstängningsventiler typ kulventiler används för rör tom DN 50, vridspjällsventiler för DN 65 och större. Växel som manöverdon väljs till vridspjällsventiler större eller lika med DN 125. Vridspjällsventiler monteras med 45 graders lutning. Ej med axel i lodrätt läge med manövrering underifrån. Kulventiler skall vara med fritt genomlopp i kulan. Växel som manöverdon väljs till vridspjällsventiler större eller lika med DN 125. Vridspjällsventiler monteras med axel i horisontellt läge. PSD.11 Manuella styrventiler i vätskesystem Inregleringsventiler skall vara av typ som möjliggör mätning av såväl tryck som flöde. Inregleringsventiler inmonteras i värmesystems huvudledningar och vid slutapparater. Ventiler för mindre enheter, kylbafflar och dyl. kan utföras utan mätuttag. Dock skall mätning kunna utföras avdelningsvis. Vid större system övervägs möjligheten att använda differenstryckregulatorer. Möjlighet skall finnas att mäta flöde även vid differenstrycksregulatorer. Ventiler i rörstråk monteras med spindeln monterad nedåt. ver 2_1.docx

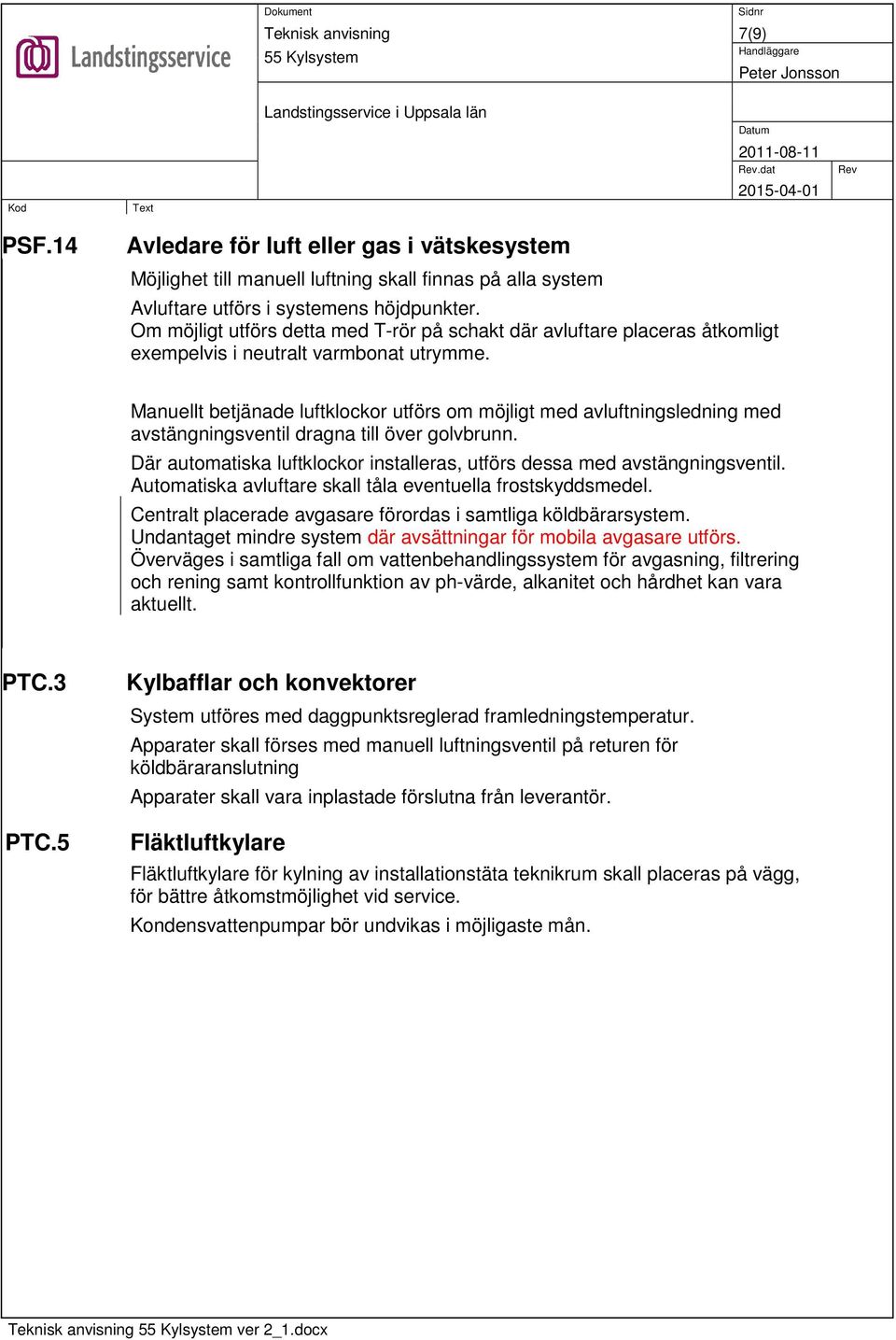

7 7(9).dat PSF.14 Avledare för luft eller gas i vätskesystem Möjlighet till manuell luftning skall finnas på alla system Avluftare utförs i systemens höjdpunkter. Om möjligt utförs detta med T-rör på schakt där avluftare placeras åtkomligt exempelvis i neutralt varmbonat utrymme. Manuellt betjänade luftklockor utförs om möjligt med avluftningsledning med avstängningsventil dragna till över golvbrunn. Där automatiska luftklockor installeras, utförs dessa med avstängningsventil. Automatiska avluftare skall tåla eventuella frostskyddsmedel. Centralt placerade avgasare förordas i samtliga köldbärarsystem. Undantaget mindre system där avsättningar för mobila avgasare utförs. Överväges i samtliga fall om vattenbehandlingssystem för avgasning, filtrering och rening samt kontrollfunktion av ph-värde, alkanitet och hårdhet kan vara aktuellt. PTC.3 PTC.5 Kylbafflar och konvektorer System utföres med daggpunktsreglerad framledningstemperatur. Apparater skall förses med manuell luftningsventil på returen för köldbäraranslutning Apparater skall vara inplastade förslutna från leverantör. Fläktluftkylare Fläktluftkylare för kylning av installationstäta teknikrum skall placeras på vägg, för bättre åtkomstmöjlighet vid service. Kondensvattenpumpar bör undvikas i möjligaste mån. ver 2_1.docx

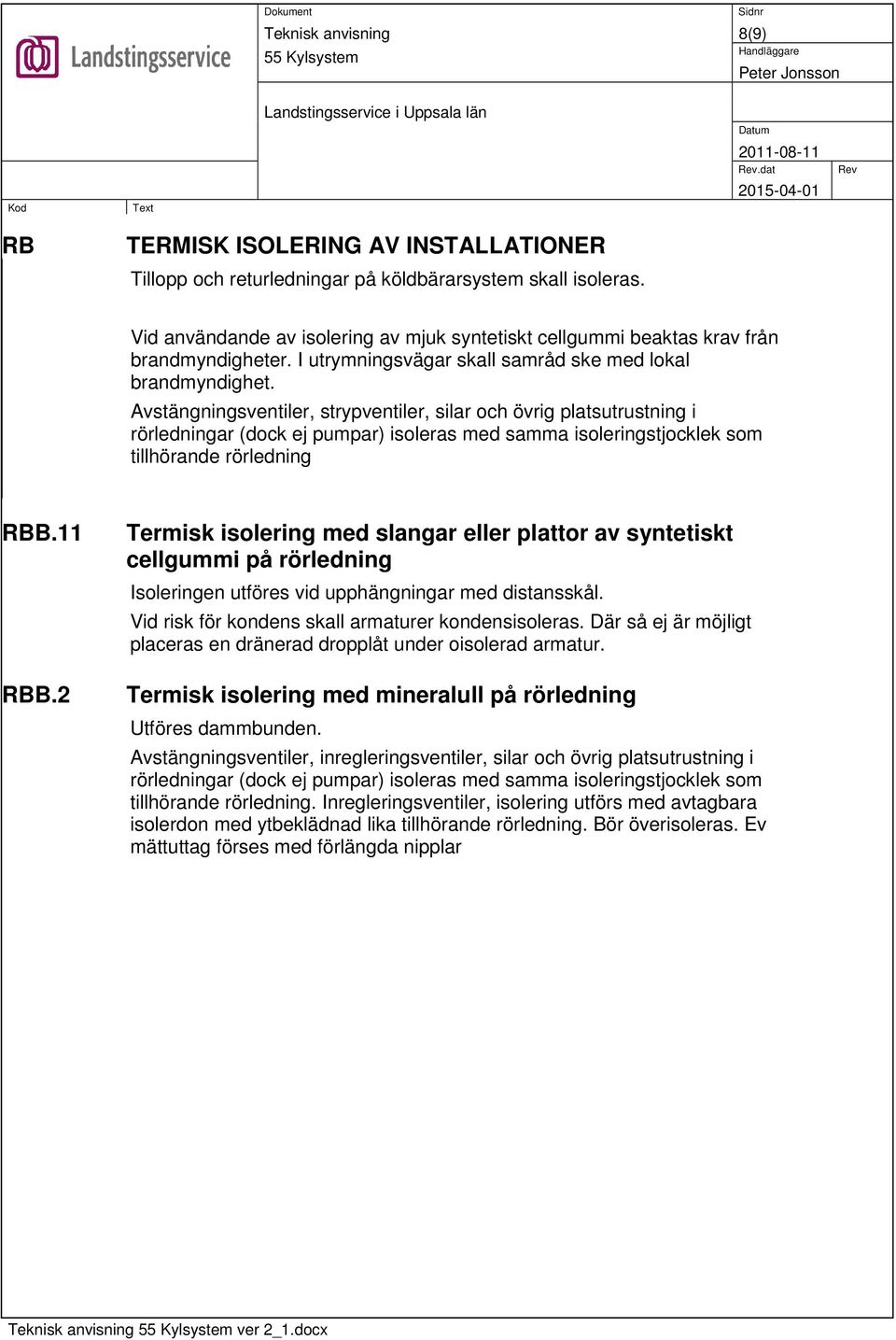

8 8(9).dat RB TERMISK ISOLERING AV INSTALLATIONER Tillopp och returledningar på köldbärarsystem skall isoleras. Vid användande av isolering av mjuk syntetiskt cellgummi beaktas krav från brandmyndigheter. I utrymningsvägar skall samråd ske med lokal brandmyndighet. Avstängningsventiler, strypventiler, silar och övrig platsutrustning i rörledningar (dock ej pumpar) isoleras med samma isoleringstjocklek som tillhörande rörledning RBB.11 RBB.2 Termisk isolering med slangar eller plattor av syntetiskt cellgummi på rörledning Isoleringen utföres vid upphängningar med distansskål. Vid risk för kondens skall armaturer kondensisoleras. Där så ej är möjligt placeras en dränerad dropplåt under oisolerad armatur. Termisk isolering med mineralull på rörledning Utföres dammbunden. Avstängningsventiler, inregleringsventiler, silar och övrig platsutrustning i rörledningar (dock ej pumpar) isoleras med samma isoleringstjocklek som tillhörande rörledning. Inregleringsventiler, isolering utförs med avtagbara isolerdon med ytbeklädnad lika tillhörande rörledning. Bör överisoleras. Ev mättuttag förses med förlängda nipplar ver 2_1.docx

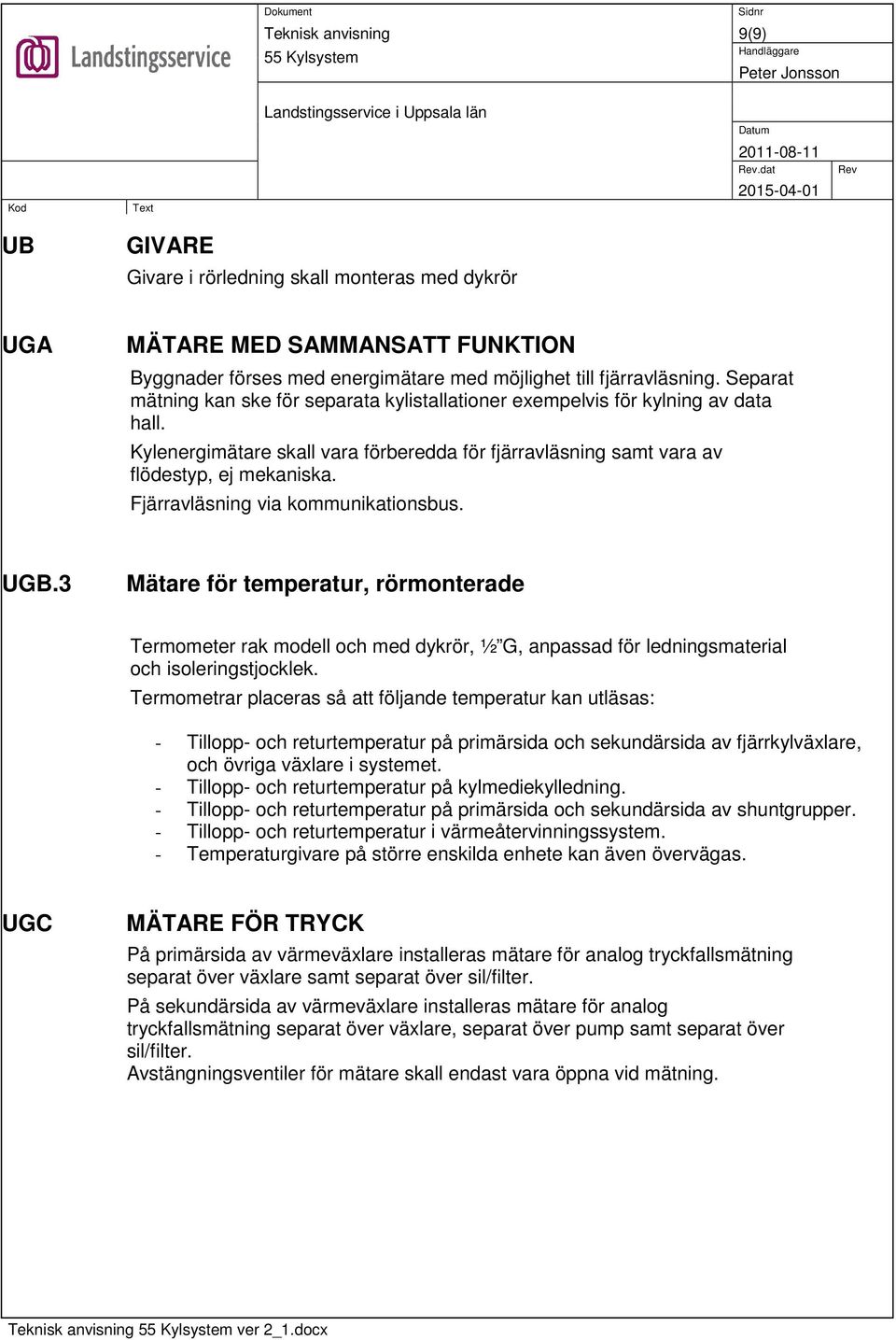

9 9(9).dat UB GIVARE Givare i rörledning skall monteras med dykrör UGA MÄTARE MED SAMMANSATT FUNKTION Byggnader förses med energimätare med möjlighet till fjärravläsning. Separat mätning kan ske för separata kylistallationer exempelvis för kylning av data hall. Kylenergimätare skall vara förberedda för fjärravläsning samt vara av flödestyp, ej mekaniska. Fjärravläsning via kommunikationsbus. UGB.3 Mätare för temperatur, rörmonterade Termometer rak modell och med dykrör, ½ G, anpassad för ledningsmaterial och isoleringstjocklek. Termometrar placeras så att följande temperatur kan utläsas: - Tillopp- och returtemperatur på primärsida och sekundärsida av fjärrkylväxlare, och övriga växlare i systemet. - Tillopp- och returtemperatur på kylmediekylledning. - Tillopp- och returtemperatur på primärsida och sekundärsida av shuntgrupper. - Tillopp- och returtemperatur i värmeåtervinningssystem. - Temperaturgivare på större enskilda enhete kan även övervägas. UGC MÄTARE FÖR TRYCK På primärsida av värmeväxlare installeras mätare för analog tryckfallsmätning separat över växlare samt separat över sil/filter. På sekundärsida av värmeväxlare installeras mätare för analog tryckfallsmätning separat över växlare, separat över pump samt separat över sil/filter. Avstängningsventiler för mätare skall endast vara öppna vid mätning. ver 2_1.docx
