1 Produkter Fjärrvärme och Fjärrkyla AB Lagervägen 36 Tel JORDBRO .

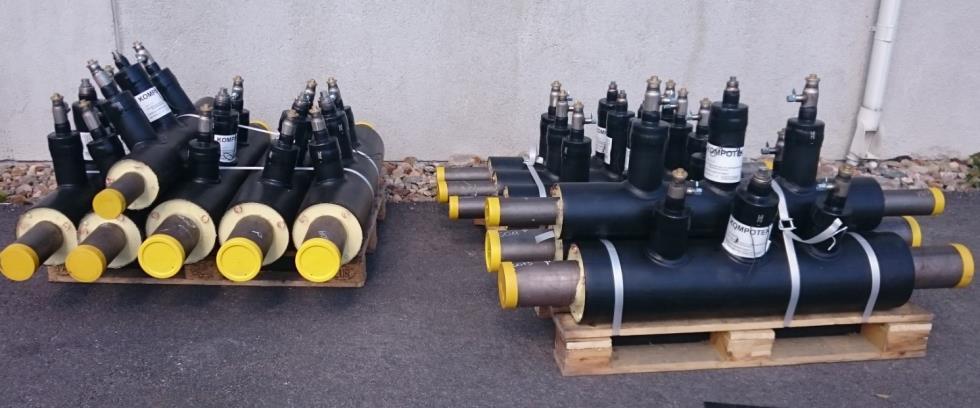

2 Markventiler Typ 2510 PN 25 eller PN 16 enligt EN 488:2015 och EHP003 certifikat Markventilerna kan även levereras tillsammans med: Spindelförlängning T-nyckel Portabel växel Fast växel hydrauldon & eldon samt andra tillbehör såsom gatuskåp med lokal lägesvisning eller fjärrstyrning Avstängningsventilen är en underhållsfri kulventil med helsvetsat ventilhus Markventil kan levereras i serie 1, 2, 3 och 4 Markventilerna levereras med två larmtrådar som standard. Uppdragna larmtrådar eller larmtrådar i separat mätdosa med skruvlock och flera larmtrådar mot extra beställning. Serviceventilerna är i syrafast utförande och levereras med gängad metallpropp Utloppsrör efter luftning-/ tömningsventil är i syrafast stål Underhåll och användning Markventilerna skall aldrig stå under vatten permanent och återfyllning skall inte nå till ändskydden. För att säkerställa god funktion bör ventilerna manövreras minst en till två gånger per år Styrkor: Enligt kundens önskemål Egna speciallösningar som är utrymmesbesparande Snabba leveranstider 100 % spårbarhet Möjlighet till 100 % röntgen och svetsritningar med chargenummer och certifikat

3 Markventiler för avstängning, avluftning och avtappning av rörsystem DN25-DN300 Flytande reducerad kulventil med 6-kanttopp DN Dy x s (mm) D Serie 1 D Serie 2 D Serie 3 L D2 D3 d1 A H 6-kt (mm) 25 33,7x2, DN ,4x2, DN ,3x2, DN ,3x2, DN ,1x2, DN ,9x3, DN ,3x3, DN ,7x3, DN ,3x4, DN ,1x4, DN ,0x5, DN ,9x5, DN Serviceventiler kan levereras i önskade dimensioner och höjder Luftning-/tömningsventiler är försedda med metallpropp som har dräneringshål Spindlar och luftnings-/tömningsventiler är i syrafast stål Uppdragna larmtrådar som standard Angivna på DN25-DN300 är med reducerat genomlopp

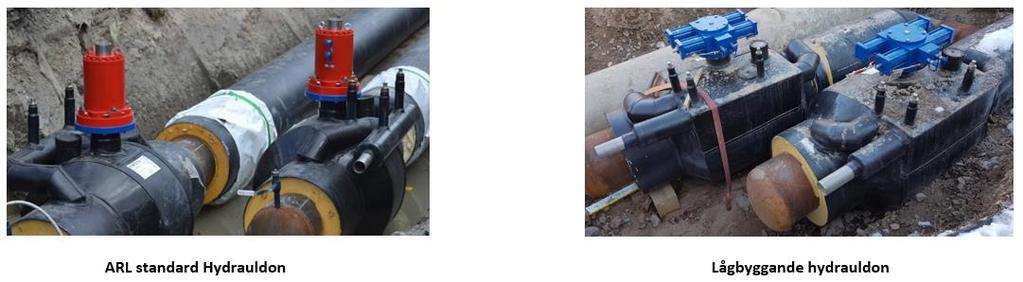

4 Kombinationsventil med bypass- luftning-/tömningsventil Typ 2510HW Stödlagrad och dubbeltätande utförande DN250-DN400 DN500-DN800 DN Mediarör Dy x s D D1 L mm H H1* H2** H3 H4 B*** DN Luftare/ bypass Min 4-kant lucka**** ,0x5, x ,9x5, x ,6x5, x ,4x6, x ,0x6, x ,0x7, x ,0x8, x ,0x8, x1400 Angivna mått på DN250-DN800 är med fullt genomlopp DN700 och DN800 mått är fabrikat MSA *H1 är höjden från centrum på huvudröret inkl. ARL standard hydrauliska manöverdon **H2 är höjden från centrum på huvudröret inkl. lågbyggande hydrauliska manöverdon ***B är minsta storlek på betäckning som krävs för att komma åt alla spindlar ****När lågbyggande don används måste man ha fyrkantig lucka/betäckning Tekniska data på reducerat genomlopp och andra utförande lämnas på begäran

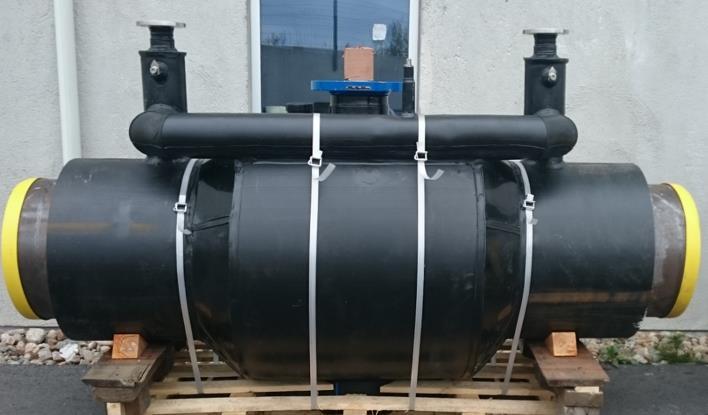

5 Markventiler med flänsade avluftare och bypass för möjlighet att t.ex. ansluta en mobil panncentral DN250-DN800 DN Mediarör Dy x s D D1 D2 L mm H H1* H2** H3*** DN bypass ,0x5, DN ,9x5, DN ,6x5, DN ,4x6, DN ,0x6, DN ,0x7, DN ,0x8, DN ,0x8, DN Angivna mått på DN250-DN800 är med fullt genomlopp DN700 och DN800 mått är fabrikat MSA * H1 är höjden från centrum på huvudröret inkl. ARL standard hydrauliska manöverdon ** H2 är höjden från centrum huvudrör inkl. lågbyggande hydrauliska manöverdon ***H3 enligt önskad höjd Tekniska data på reducerat genomlopp och andra utförande lämnas på begäran

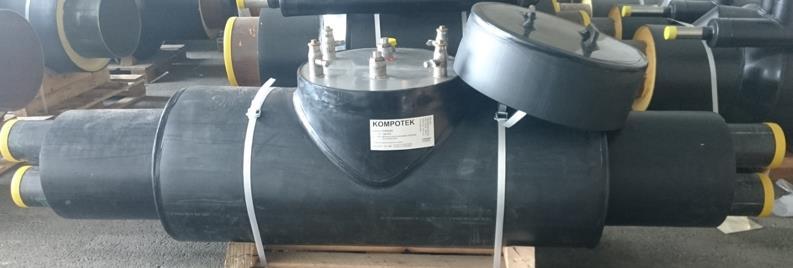

6 Markventiler dubbelrör för avstängning med dubbla luftning-/tömningsventiler DN25-DN200 DN Mediarör Dy x s D Serie 1 D Serie 2 D Serie 3 D1 d1 B H L 6-kt (mm) 25 33,7x2, DN ,4x2, DN ,3x2, DN ,3x2, DN ,1x2, DN ,9x3, DN ,3x3, DN ,7x3, DN ,3x4, DN ,1x4, DN Serviceventiler kan levereras i önskade dimensioner och höjder Luftning-/tömningsventiler är försedda med metallpropp som har dräneringshål Spindlar och luftnings-/tömningsventiler är i syrafast stål eller motsvarande Uppdragna larmtrådar på begäran Specialdesignade markventiler

7 Kombinationsventil med bypass- och tömningsventil Typ 2510MV-3-xxx Kan levereras i alla dimensioner på huvudventil och önskad dimension på bypass och tömningsventiler. Kombinationsventil med bypass och tömningsventil Typ 2510MV-3-xxx Markventil med tryckgivaruttag alt. PT100 givare och spegelvända ventiler Kontakta oss gärna om ni vill veta mera om specialdesignade markventiler Vi utför montage av manöverdon på befintliga ventiler i kammare, inomhus och på markventiler

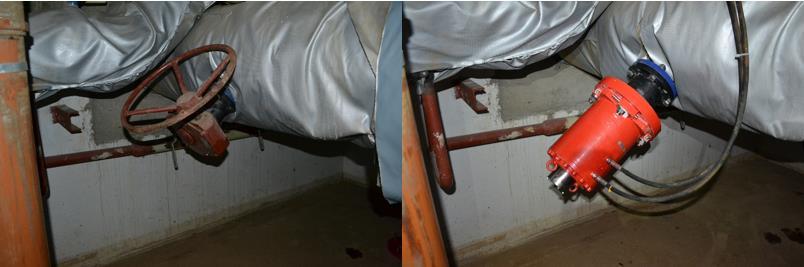

8 Gamla växlar på befintliga ventiler byts mot hydrauldon för säker manövrering Styrskåp för hydrauliska manöverdon Eldon Manövrera ventilerna utan att behöva gå ner i en kammare eller stå ute i trafikerad gata. Kontakta oss för mera information om olika möjlighet till lokal och fjärrmanövrering av både hydrauliska och elektriska manöverdon

9 Växlar Portabel växel för manövrering av ventiler med sexkanttopp 50/90 Adaptrar finns för andra storlekar på Sexkanttopp Fastmonterad vinkelväxel för manövrering med T-nyckel

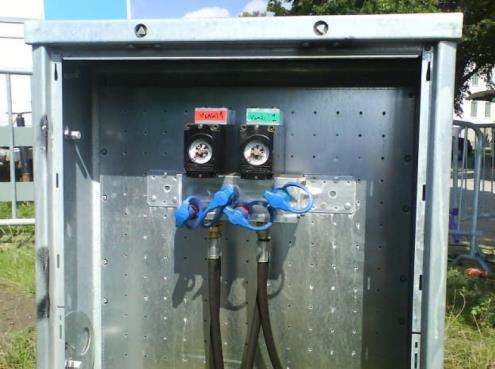

10 Tillbehör Hydrauldon HYKOM Portabelt hydraul aggregat Det finns två typer av aggregat, Handdrivet eller eldrivet Aggregatet levereras komplett med snabbkopplingar och hydraulslang HYKOM Styrskåp för lokal manövrering Används för lokal styrning av ventiler med hydrauliska manöverdon. Skåpen kan även fås med fastmonterad hand eller elektrisk pump Fjärrstyrning av hydrauldon från ett kontrollrum eller lokalt Möjlighet till två olika stängningstider under en öppnings/stängningscykel Kommunikation via t.ex. Profibus dp Protokoll, kan ske via fiber, koppar eller GPRS

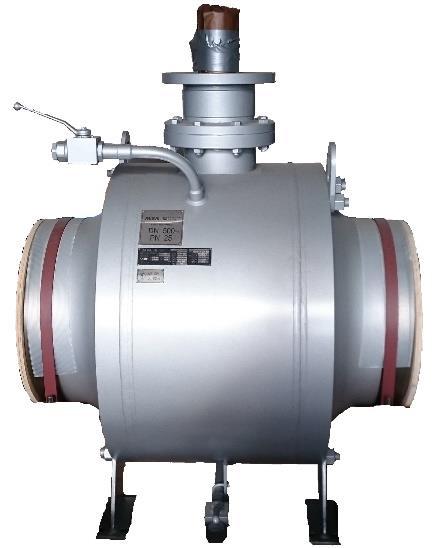

11 Kulventil typ 2510-HW av stål EHP003 certifikat Helsvetsat utförande Tryckklass PN25, max. temperatur 150 o C Fullt eller reducerat genomlopp DN250-DN1200 med stödlagrad kula Kulventil MSA Smitt hus och solid kula Tryckklass PN25, max temperatur 150 o C Högre tryck och temperatur kan fås på begäran Stödlagrad kula och möjlighet till Double block and bleed funktion. Ventilen är testad och godkänd enligt EN 488:2015 och kan användas som markventil

12 Kulventil Böhmer P-märkt Smitt hus och solid kula Tryckklass PN25, temperatur 150 o C Stödlagrad kula och möjlighet till double block and bleed funktion Ventilen är testad och godkänd enligt D209 P-märkning och enligt EN 488:2015 Vridspjällventil, dubbelexcentrisk för Fjärrvärme och fjärrkyla. Anslutning svetsändar eller för inspänning. DN200-DN1400

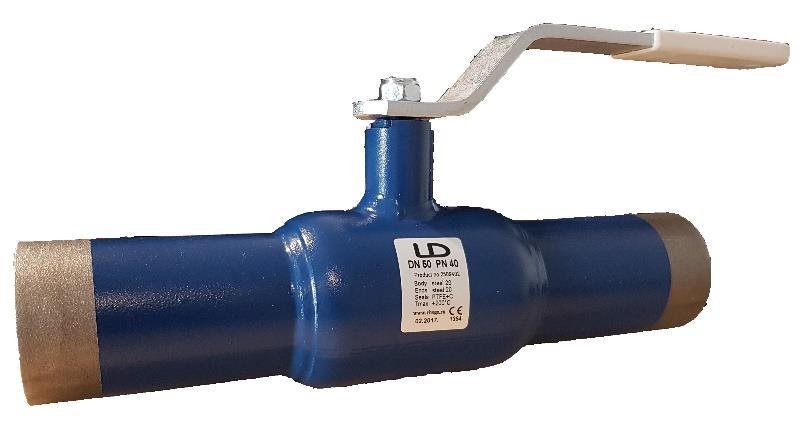

13 Kulventil typ 2510-LD för fjärrvärme och kyla i stål och rostfritt DN15-DN600 DN15-DN100 finns som engångsventil Smutsfilter PMX med av stål med svetsändar för bl. a fjärrvärme och fjärrkyla DN25-DN200

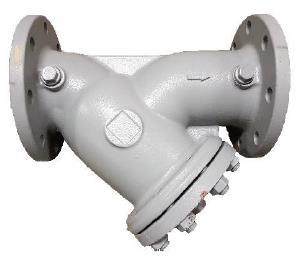

14 Smutsfilter av gjutjärn eller segjärn med flänsar för värme och kyla DN40-DN300 Backventiler för inspänning med kort bygglängd För värme eller kyla, av kolstål eller syrafast material DN32- DN800 Backventiler för inspänning med kort bygglängd Dubbelklaff för högre flöden Av gjutjärn, kolstål eller syrafast utförande DN50-DN700

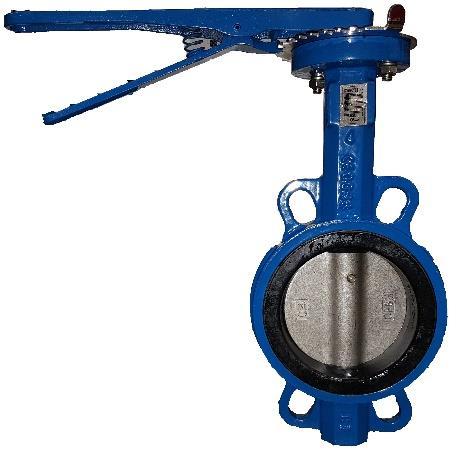

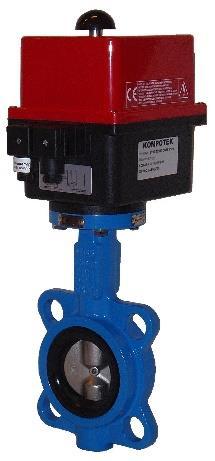

15 Vridspjällsventiler Mjuktätande för inspänning mellan flänsar PN10/16. För kyla, värme mm DN40 - DN600 Vridspjäll för on/off eller Reglering med eldon. För kyla, värme mm. DN40 DN1000. Injusteringsventiler Av stål eller rostfritt stål med svetsändar för bl. a fjärrvärme, Fjärrkyla mm. DN25 DN200

16 Företagspresentation har stor kunskap av ventiler med tillbehör för fjärrvärme och fjärrkyla, vår samlade erfarenhet i företaget sträcker sig minst 40 år bakåt i tiden. I ventilsortimentet finns helsvetsade KULVENTILER, VRIDSPJÄLLVENTILER, BACKVENTILER och REGLERVENTILER. Till dessa har vi olika typer av manövreringsmöjligheter, allt från enkel handmanövrering till avancerade lösningar med olika typer av ställdon, framförallt HYDRAULISKA och ELEKTRISKA. Ventiler kan levereras dels i naket utförande men också förisolerade för markförläggning. Det markförlagda ventilerna kan förses både med by-pass och/eller avluft/tappningsventiler helt enligt kundens önskemål, vi har också många egna lösningar för detta där allt får plats inom en standard brunnsbetäckning och kan på så vis spara in på antalet ventilbrunnar. Vi lagerhåller helsvetsade kulventiler från DN15 DN600 samt både hydrauldon och växlar. Exklusivt marknadsför, säljer och lagerför vi HYKOM ett hydrauliskt manöverdon med bred tillämpning. Här finns också tillbehör som styrskåp för både lokal- och fjärrstyrning. På elektriska manöverdon är vi obundna till något fabrikat med har ett gott samarbete med AUMA och SIPOS och vår montagepersonal har utbildning på deras sortiment. Vi är flexibla och utför även montage på plats oavsett fabrikat och/eller om är nya eller befintliga ventiler. Det gäller såväl hydraulik som el-manöverdon för fjärrvärme och fjärrkyla. Kontakta oss för mer information. Vi kommer gärna till er för en demonstration på plats hos er, alternativt är ni välkomna till oss. AB Lagervägen 36 Tel JORDBRO . info@kompotek.se
