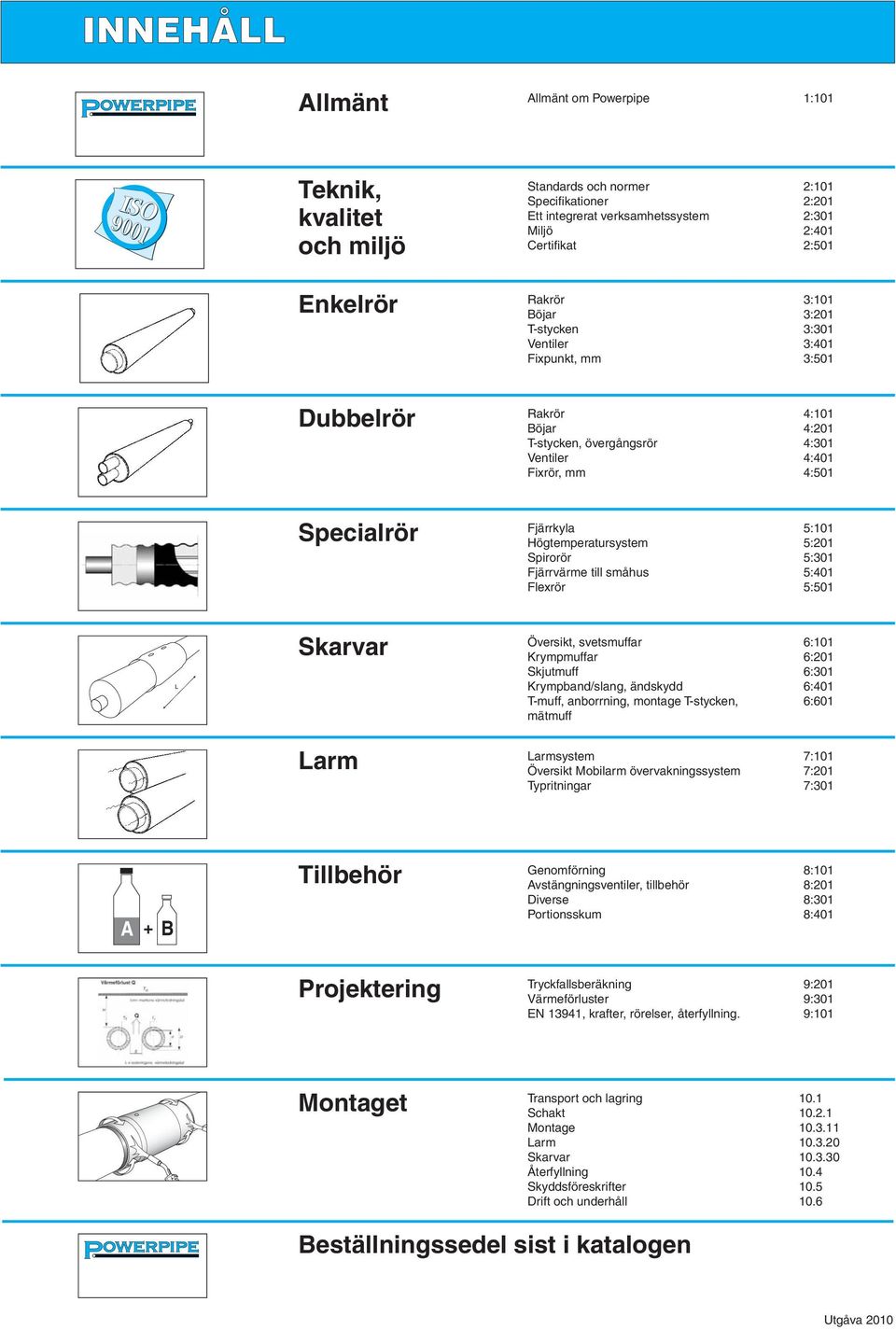

1 INNEHÅLL Allmänt Allmänt om Powerpipe 1:101 Teknik, kvalitet och miljö Enkelrör Standards och normer 2:101 Specifikationer 2:201 Ett integrerat verksamhetssystem 2:301 Miljö 2:401 Certifikat 2:501 Rakrör 3:101 Böjar 3:201 T-stycken 3:301 Ventiler 3:401 Fixpunkt, mm 3:501 Dubbelrör Rakrör 4:101 Böjar 4:201 T-stycken, övergångsrör 4:301 Ventiler 4:401 Fixrör, mm 4:501 Specialrör Fjärrkyla 5:101 Högtemperatursystem 5:201 Spirorör 5:301 Fjärrvärme till småhus 5:401 Flexrör 5:501 L Skarvar Översikt, svetsmuffar 6:101 Krympmuffar 6:201 Skjutmuff 6:301 Krympband/slang, ändskydd 6:401 T-muff, anborrning, montage T-stycken, 6:601 mätmuff Larm Larmsystem 7:101 Översikt Mobilarm övervakningssystem 7:201 Typritningar 7:301 A + B Tillbehör Genomförning 8:101 Avstängningsventiler, tillbehör 8:201 Diverse 8:301 Portionsskum 8:401 Projektering Tryckfallsberäkning 9:201 Värmeförluster 9:301 EN 13941, krafter, rörelser, återfyllning. 9:101 Montaget Transport och lagring 10.1 Schakt Montage Larm Skarvar Återfyllning 10.4 Skyddsföreskrifter 10.5 Drift och underhåll 10.6 Beställningssedel sist i katalogen

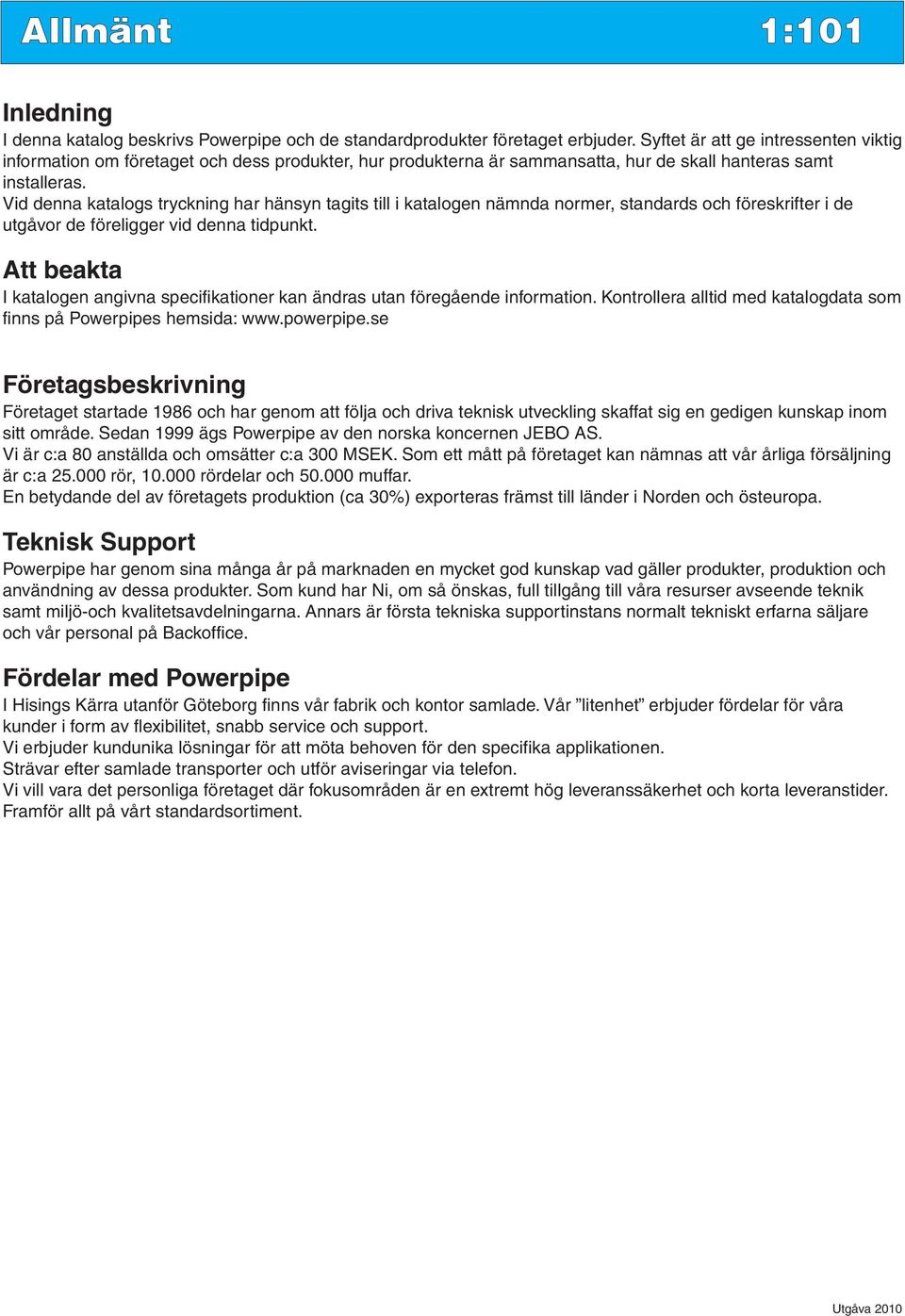

2 Allmänt 1:101 Inledning I denna katalog beskrivs Powerpipe och de standardprodukter företaget erbjuder. Syftet är att ge intressenten viktig information om företaget och dess produkter, hur produkterna är sammansatta, hur de skall hanteras samt installeras. Vid denna katalogs tryckning har hänsyn tagits till i katalogen nämnda normer, standards och föreskrifter i de utgåvor de föreligger vid denna tidpunkt. Att beakta I katalogen angivna specifikationer kan ändras utan föregående information. Kontrollera alltid med katalogdata som finns på Powerpipes hemsida: Företagsbeskrivning Företaget startade 1986 och har genom att följa och driva teknisk utveckling skaffat sig en gedigen kunskap inom sitt område. Sedan 1999 ägs Powerpipe av den norska koncernen JEBO AS. Vi är c:a 80 anställda och omsätter c:a 300 MSEK. Som ett mått på företaget kan nämnas att vår årliga försäljning är c:a rör, rördelar och muffar. En betydande del av företagets produktion (ca 30%) exporteras främst till länder i Norden och östeuropa. Teknisk Support Powerpipe har genom sina många år på marknaden en mycket god kunskap vad gäller produkter, produktion och användning av dessa produkter. Som kund har Ni, om så önskas, full tillgång till våra resurser avseende teknik samt miljö-och kvalitetsavdelningarna. Annars är första tekniska supportinstans normalt tekniskt erfarna säljare och vår personal på Backoffice. Fördelar med Powerpipe I Hisings Kärra utanför Göteborg finns vår fabrik och kontor samlade. Vår litenhet erbjuder fördelar för våra kunder i form av flexibilitet, snabb service och support. Vi erbjuder kundunika lösningar för att möta behoven för den specifika applikationen. Strävar efter samlade transporter och utför aviseringar via telefon. Vi vill vara det personliga företaget där fokusområden är en extremt hög leveranssäkerhet och korta leveranstider. Framför allt på vårt standardsortiment.

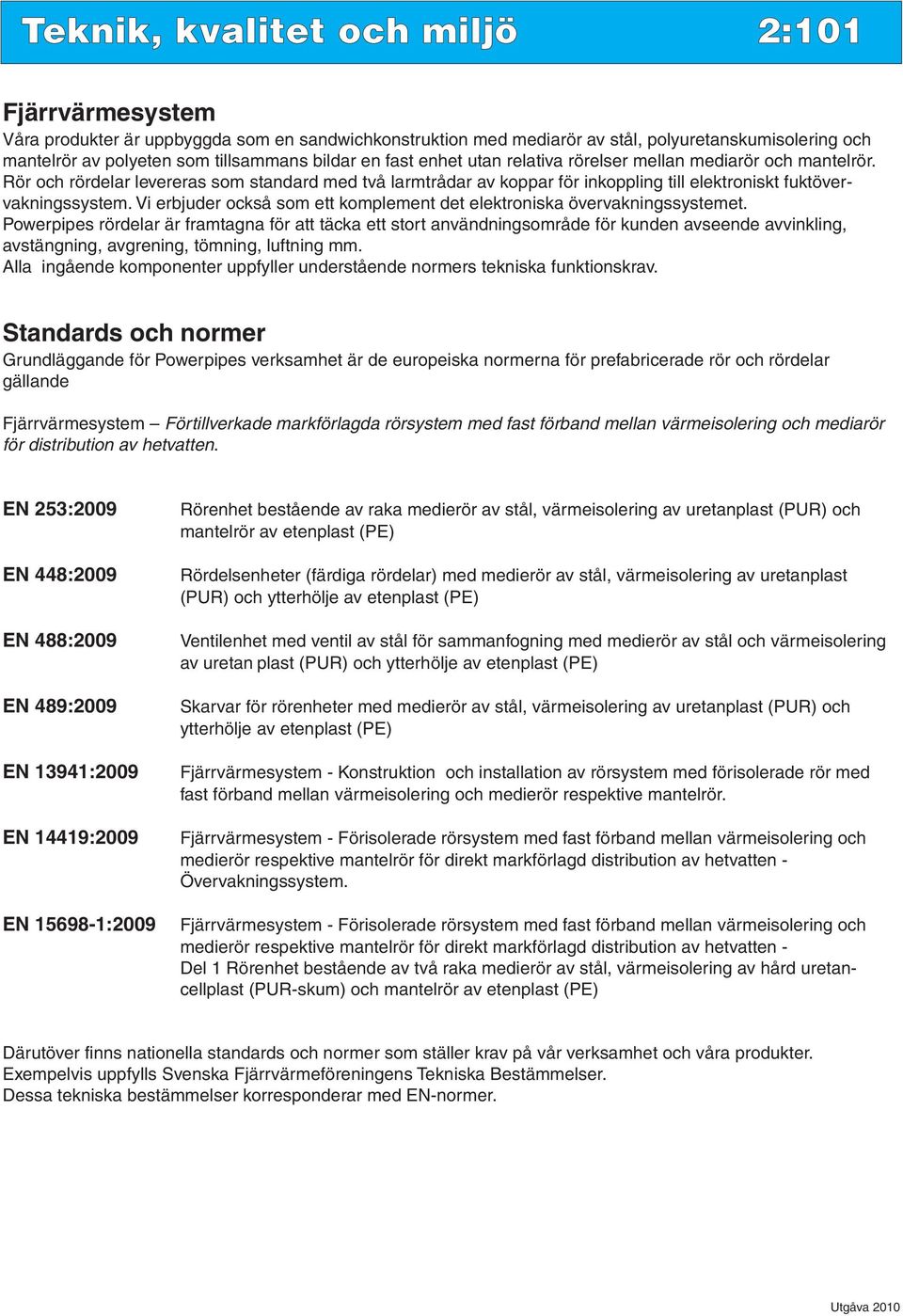

3 Teknik, kvalitet och miljö 2:101 Fjärrvärmesystem Våra produkter är uppbyggda som en sandwichkonstruktion med mediarör av stål, polyuretanskumisolering och mantelrör av polyeten som tillsammans bildar en fast enhet utan relativa rörelser mellan mediarör och mantelrör. Rör och rördelar levereras som standard med två larmtrådar av koppar för inkoppling till elektroniskt fuktöver - vakningssystem. Vi erbjuder också som ett komplement det elektroniska övervakningssystemet. Powerpipes rördelar är framtagna för att täcka ett stort användningsområde för kunden avseende avvinkling, avstängning, avgrening, tömning, luftning mm. Alla ingående komponenter uppfyller understående normers tekniska funktionskrav. Standards och normer Grundläggande för Powerpipes verksamhet är de europeiska normerna för prefabricerade rör och rördelar gällande Fjärrvärmesystem Förtillverkade markförlagda rörsystem med fast förband mellan värmeisolering och mediarör för distribution av hetvatten. EN 253:2009 EN 448:2009 EN 488:2009 EN 489:2009 EN 13941:2009 EN 14419:2009 EN :2009 Rörenhet bestående av raka medierör av stål, värmeisolering av uretanplast (PUR) och mantelrör av etenplast (PE) Rördelsenheter (färdiga rördelar) med medierör av stål, värmeisolering av uretanplast (PUR) och ytterhölje av etenplast (PE) Ventilenhet med ventil av stål för sammanfogning med medierör av stål och värmeisolering av uretan plast (PUR) och ytterhölje av etenplast (PE) Skarvar för rörenheter med medierör av stål, värmeisolering av uretanplast (PUR) och ytterhölje av etenplast (PE) Fjärrvärmesystem - Konstruktion och installation av rörsystem med förisolerade rör med fast förband mellan värmeisolering och medierör respektive mantelrör. Fjärrvärmesystem - Förisolerade rörsystem med fast förband mellan värmeisolering och medierör respektive mantelrör för direkt markförlagd distribution av hetvatten - Övervakningssystem. Fjärrvärmesystem - Förisolerade rörsystem med fast förband mellan värmeisolering och medierör respektive mantelrör för direkt markförlagd distribution av hetvatten - Del 1 Rörenhet bestående av två raka medierör av stål, värmeisolering av hård uretancellplast (PUR-skum) och mantelrör av etenplast (PE) Därutöver finns nationella standards och normer som ställer krav på vår verksamhet och våra produkter. Exempelvis uppfylls Svenska Fjärrvärmeföreningens Tekniska Bestämmelser. Dessa tekniska bestämmelser korresponderar med EN-normer.

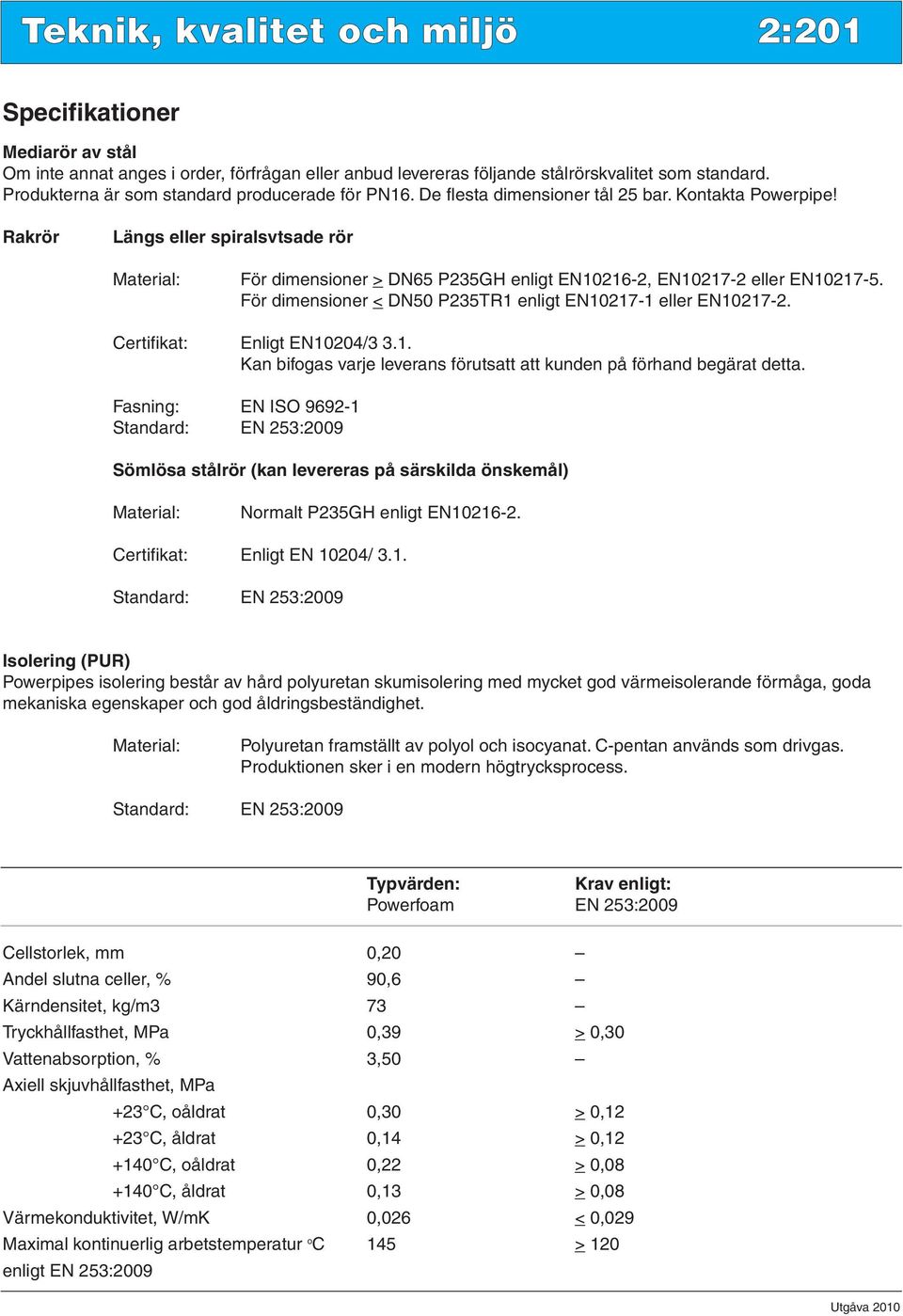

4 Teknik, kvalitet och miljö 2:201 Specifikationer Mediarör av stål Om inte annat anges i order, förfrågan eller anbud levereras följande stålrörskvalitet som standard. Produkterna är som standard producerade för PN16. De flesta dimensioner tål 25 bar. Kontakta Powerpipe! Rakrör Längs eller spiralsvtsade rör Material: För dimensioner > DN65 P235GH enligt EN , EN eller EN För dimensioner < DN50 P235TR1 enligt EN eller EN Certifikat: Enligt EN10204/ Kan bifogas varje leverans förutsatt att kunden på förhand begärat detta. Fasning: EN ISO Standard: EN 253:2009 Sömlösa stålrör (kan levereras på särskilda önskemål) Material: Normalt P235GH enligt EN Certifikat: Enligt EN 10204/ 3.1. Standard: EN 253:2009 Isolering (PUR) Powerpipes isolering består av hård polyuretan skumisolering med mycket god värmeisolerande förmåga, goda mekaniska egenskaper och god åldringsbeständighet. Material: Polyuretan framställt av polyol och isocyanat. C-pentan används som drivgas. Produktionen sker i en modern högtrycksprocess. Standard: EN 253:2009 Typvärden: Krav enligt: Powerfoam EN 253:2009 Cellstorlek, mm 0,20 Andel slutna celler, % 90,6 Kärndensitet, kg/m3 73 Tryckhållfasthet, MPa 0,39 > 0,30 Vattenabsorption, % 3,50 Axiell skjuvhållfasthet, MPa +23 C, oåldrat 0,30 > 0, C, åldrat 0,14 > 0, C, oåldrat 0,22 > 0, C, åldrat 0,13 > 0,08 Värmekonduktivitet, W/mK 0,026 < 0,029 Maximal kontinuerlig arbetstemperatur o C 145 > 120 enligt EN 253:2009

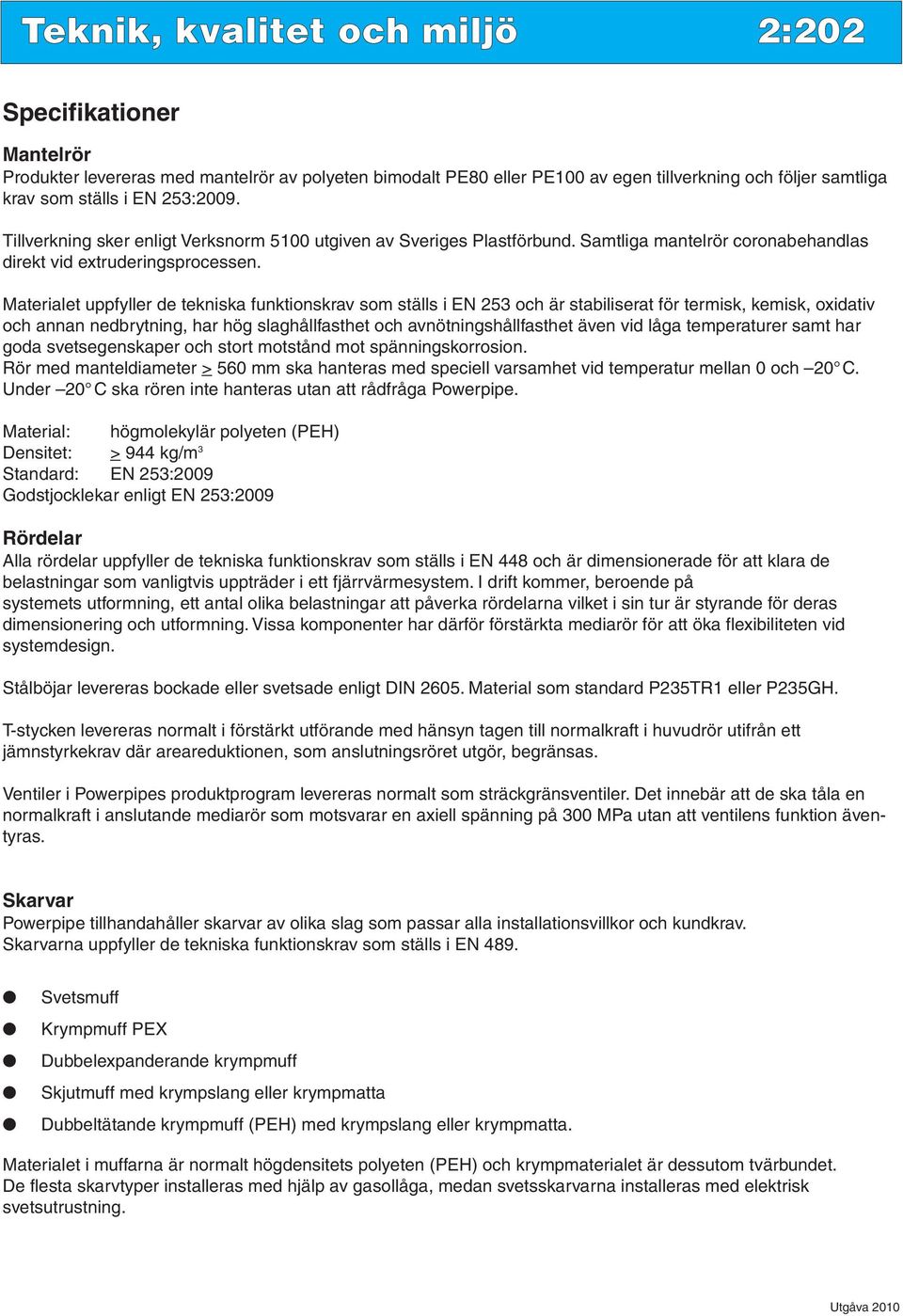

5 Teknik, kvalitet och miljö 2:202 Specifikationer Mantelrör Produkter levereras med mantelrör av polyeten bimodalt PE80 eller PE100 av egen tillverkning och följer samtliga krav som ställs i EN 253:2009. Tillverkning sker enligt Verksnorm 5100 utgiven av Sveriges Plastförbund. Samtliga mantelrör coronabehandlas direkt vid extruderingsprocessen. Materialet uppfyller de tekniska funktionskrav som ställs i EN 253 och är stabiliserat för termisk, kemisk, oxidativ och annan nedbrytning, har hög slaghållfasthet och avnötningshållfasthet även vid låga temperaturer samt har goda svetsegenskaper och stort motstånd mot spänningskorrosion. Rör med manteldiameter > 560 mm ska hanteras med speciell varsamhet vid temperatur mellan 0 och 20 C. Under 20 C ska rören inte hanteras utan att rådfråga Powerpipe. Material: högmolekylär polyeten (PEH) Densitet: > 944 kg/m 3 Standard: EN 253:2009 Godstjocklekar enligt EN 253:2009 Rördelar Alla rördelar uppfyller de tekniska funktionskrav som ställs i EN 448 och är dimensionerade för att klara de belastningar som vanligtvis uppträder i ett fjärrvärmesystem. I drift kommer, beroende på systemets utformning, ett antal olika belastningar att påverka rördelarna vilket i sin tur är styrande för deras dimensionering och utformning. Vissa komponenter har därför förstärkta mediarör för att öka flexibiliteten vid systemdesign. Stålböjar levereras bockade eller svetsade enligt DIN Material som standard P235TR1 eller P235GH. T-stycken levereras normalt i förstärkt utförande med hänsyn tagen till normalkraft i huvudrör utifrån ett jämnstyrkekrav där areareduktionen, som anslutningsröret utgör, begränsas. Ventiler i Powerpipes produktprogram levereras normalt som sträckgränsventiler. Det innebär att de ska tåla en normalkraft i anslutande mediarör som motsvarar en axiell spänning på 300 MPa utan att ventilens funktion äventyras. Skarvar Powerpipe tillhandahåller skarvar av olika slag som passar alla installationsvillkor och kundkrav. Skarvarna uppfyller de tekniska funktionskrav som ställs i EN 489. Svetsmuff Krympmuff PEX Dubbelexpanderande krympmuff Skjutmuff med krympslang eller krympmatta Dubbeltätande krympmuff (PEH) med krympslang eller krympmatta. Materialet i muffarna är normalt högdensitets polyeten (PEH) och krympmaterialet är dessutom tvärbundet. De flesta skarvtyper installeras med hjälp av gasollåga, medan svetsskarvarna installeras med elektrisk svetsutrustning.

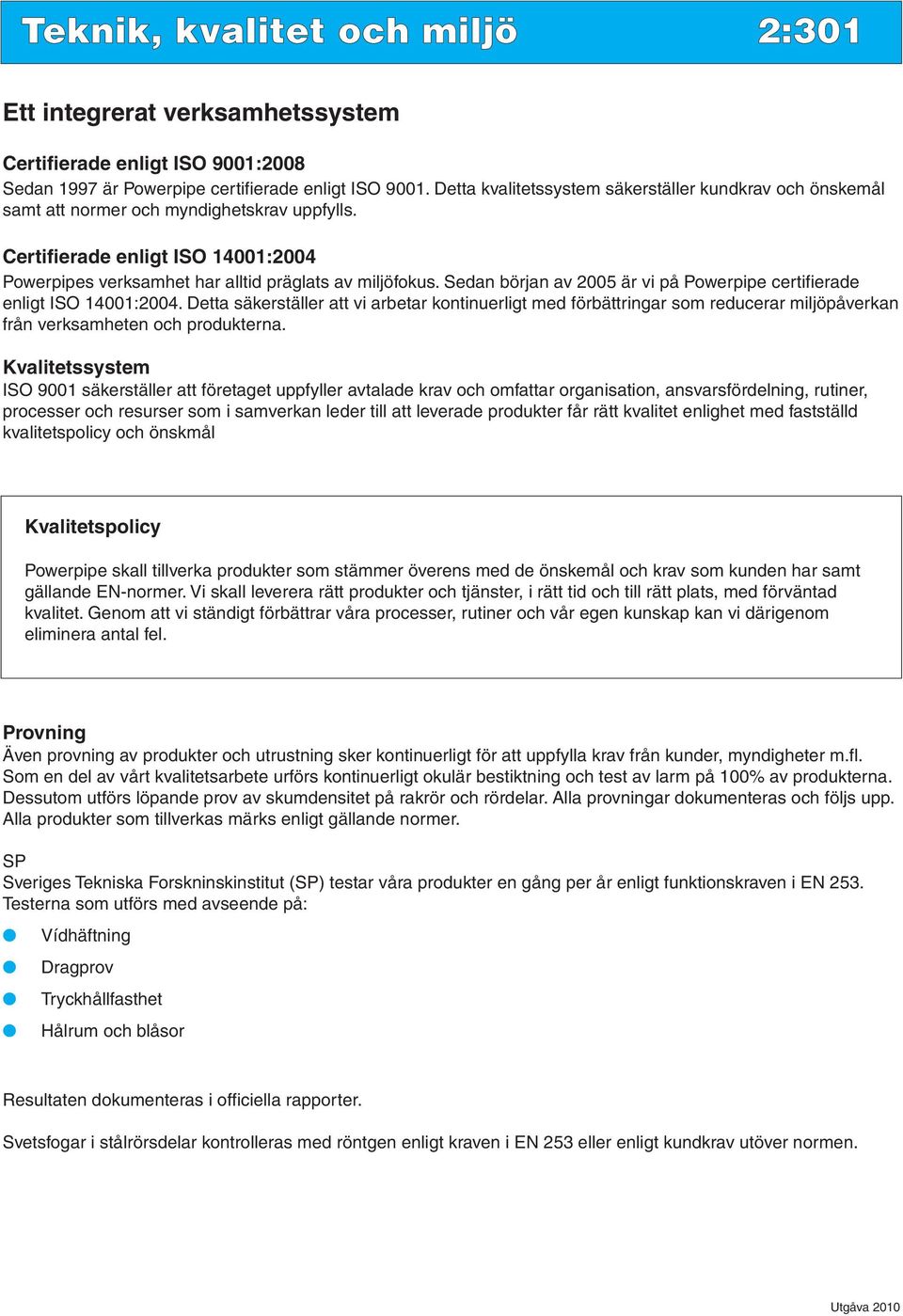

6 Teknik, kvalitet och miljö 2:301 Ett integrerat verksamhetssystem Certifierade enligt ISO 9001:2008 Sedan 1997 är Powerpipe certifierade enligt ISO Detta kvalitetssystem säkerställer kundkrav och önskemål samt att normer och myndighetskrav uppfylls. Certifierade enligt ISO 14001:2004 Powerpipes verksamhet har alltid präglats av miljöfokus. Sedan början av 2005 är vi på Powerpipe certifierade enligt ISO 14001:2004. Detta säkerställer att vi arbetar kontinuerligt med förbättringar som reducerar miljöpåverkan från verksamheten och produkterna. Kvalitetssystem ISO 9001 säkerställer att företaget uppfyller avtalade krav och omfattar organisation, ansvarsfördelning, rutiner, processer och resurser som i samverkan leder till att leverade produkter får rätt kvalitet enlighet med fastställd kvalitetspolicy och önskmål Kvalitetspolicy Powerpipe skall tillverka produkter som stämmer överens med de önskemål och krav som kunden har samt gällande EN-normer. Vi skall leverera rätt produkter och tjänster, i rätt tid och till rätt plats, med förväntad kvalitet. Genom att vi ständigt förbättrar våra processer, rutiner och vår egen kunskap kan vi därigenom eliminera antal fel. Provning Även provning av produkter och utrustning sker kontinuerligt för att uppfylla krav från kunder, myndigheter m.fl. Som en del av vårt kvalitetsarbete urförs kontinuerligt okulär bestiktning och test av larm på 100% av produkterna. Dessutom utförs löpande prov av skumdensitet på rakrör och rördelar. Alla provningar dokumenteras och följs upp. Alla produkter som tillverkas märks enligt gällande normer. SP Sveriges Tekniska Forskninskinstitut (SP) testar våra produkter en gång per år enligt funktionskraven i EN 253. Testerna som utförs med avseende på: Vídhäftning Dragprov Tryckhållfasthet Hålrum och blåsor Resultaten dokumenteras i officiella rapporter. Svetsfogar i stålrörsdelar kontrolleras med röntgen enligt kraven i EN 253 eller enligt kundkrav utöver normen.

7 Teknik, kvalitet och miljö 2:401 Miljö Certifierad enligt ISO 14001:2004 I systemet ingår ett kontrollprogram för den yttre miljön. Det beskriver verksamheten, utsläpp och tilstånd för utsläpp, besiktningar/kontroller, avfallshantering, inklusive återvinning samt rapportering internt och till myndigheter. Miljöforvaltningen utför en gång per år en besikting av verksamheten. Varje tredje år sker en tredjeparts besiktning. Återvinning Vid produktion av fjärrvärmerör uppkommer en viss del avfall. Det uppstår t ex i uppstart och avslut i någon av våra tillverkningsprocesser i form av restprodukter eller kassationer. Vi har därför fastställda rutiner hur vi skall hantera avfallet; PEH material mals ner och återanvänds. Stålrör återvänds till nya rakrör/rördelar i den mån det är möjligt. Överbliven PUR-skum skickas till förbränning. vilket genererar fjärrvärme. Spill från larmtråd säljes åter. Farligt avfall (obefintlig) samlas ihop för transportering till SAKAB. I de fall kunden vill skicka tillbaka rester av överblivet material har vi möjlighet att erbjuda tjänsten mot en ersättning. Miljöpolicy Powerpipe Systems AB utvecklar, producerar och erbjuder miljövänliga produkter för fjärrvärme, fjärrkyla och industriella applikationer. Genom att förse samhället med högvärdiga isolerade produkter som ger god enerighushållning bidrar vi till en långsiktig hållbar utväxling. Vi är övetygade om att ett aktivt och genomtänkt miljöarbete skapar långsiktig konkurrenskraft och stärker vårt anseende bland kunder och i omvärlden. Detta uppnår vi genom att: Förebygga föroreningar till luft, mark och vatten. Vid transporter internt såvel externt verka för en minskad miljöpåverkan. Utföra ständiga förbättringar i produktionsanläggningen som leder till effektiviseringar i form av minskad förbrukning av energi och material. Lagstiftning och andra krav följs och tilgodoses.

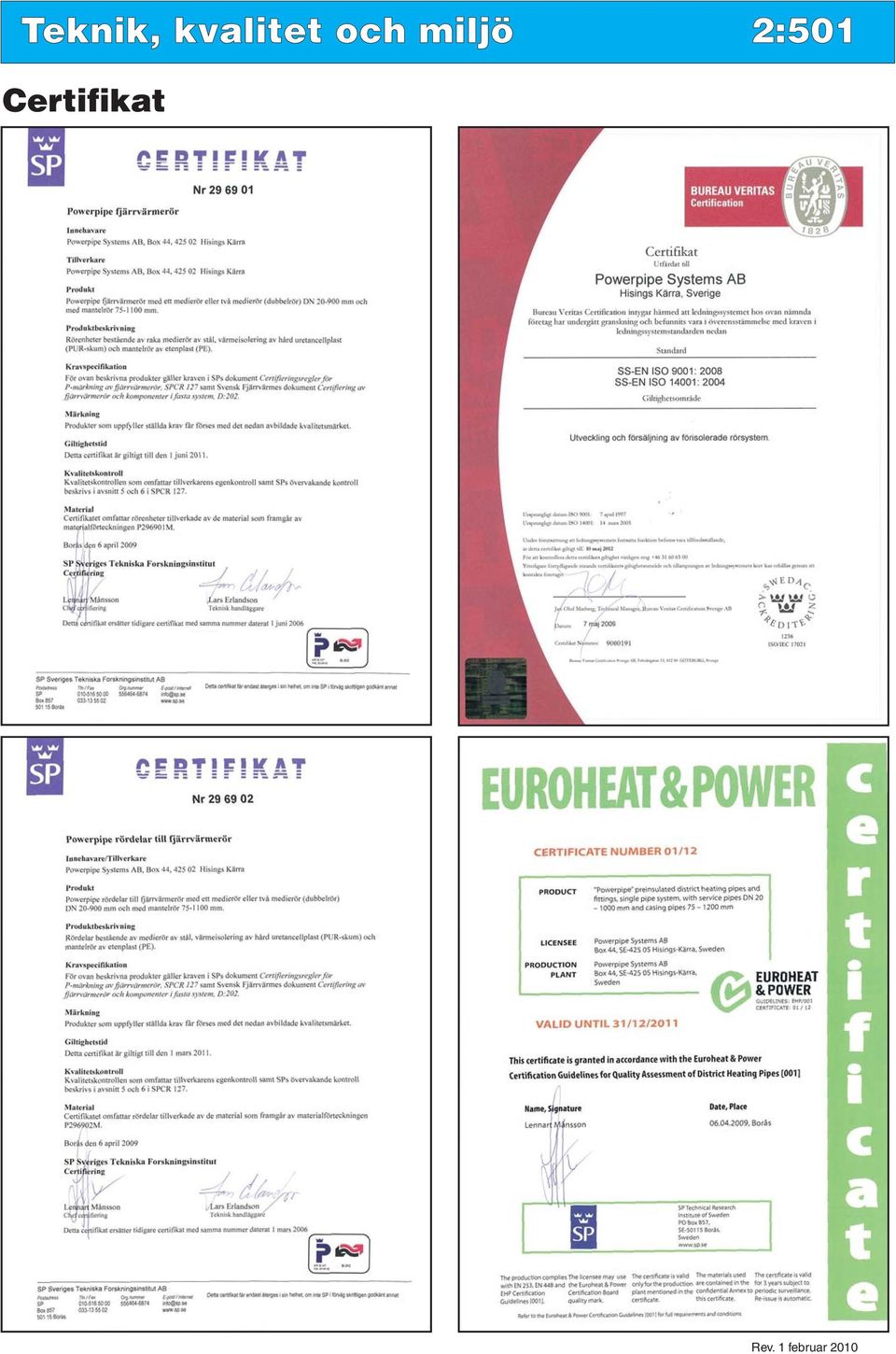

8 Teknik, kvalitet och miljö 2:501 Certifikat Rev. 1 februar 2010

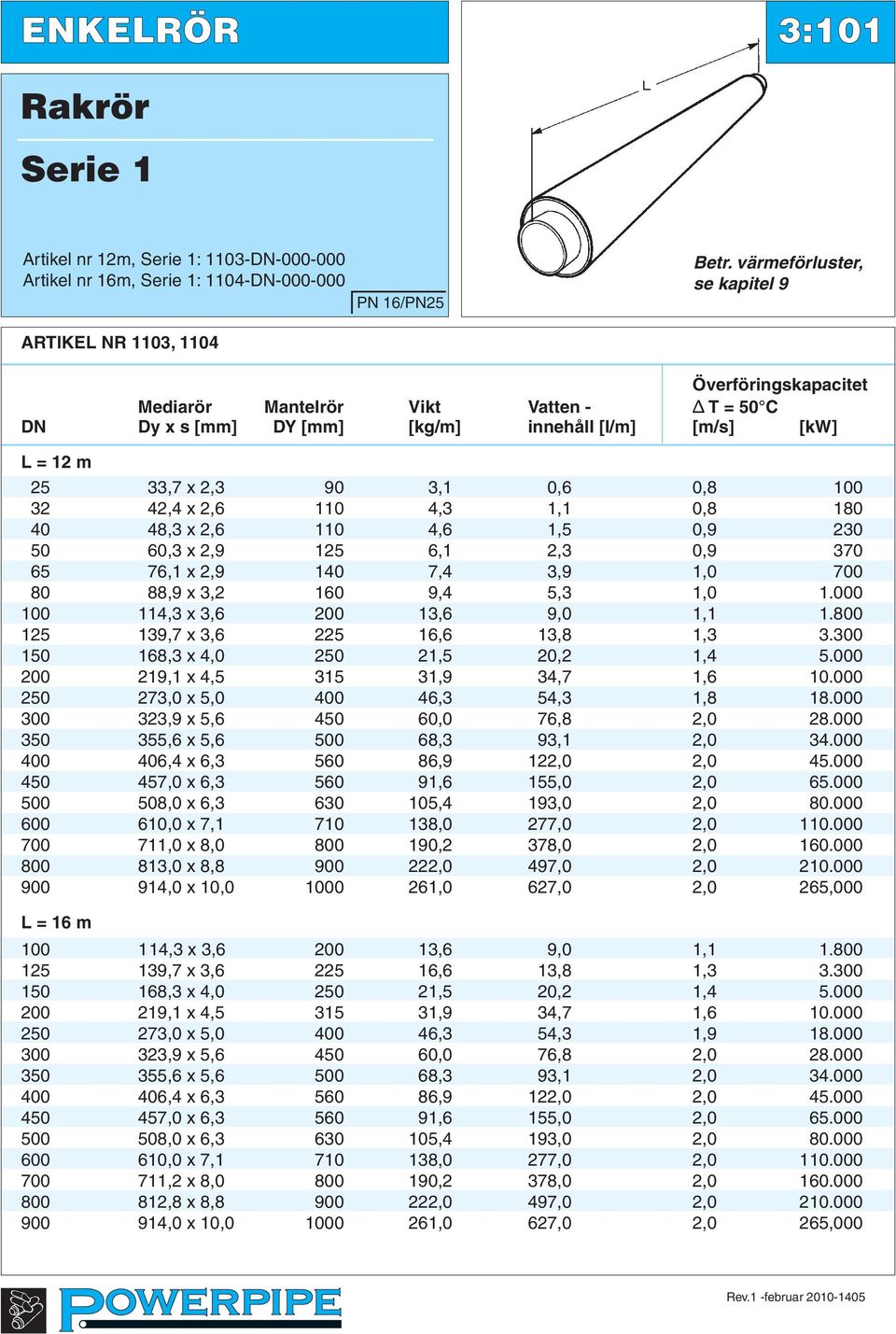

9 ENKELRÖR 3:101 Rakrör Serie 1 Artikel nr 12m, Serie 1: 1103-DN Artikel nr 16m, Serie 1: 1104-DN PN 16/PN25 Betr. värmeförluster, se kapitel 9 ARTIKEL NR 1103, 1104 Överföringskapacitet Mediarör Mantelrör Vikt Vatten - Δ T = 50 C DN Dy x s [mm] DY [mm] [kg/m] innehåll [l/m] [m/s] [kw] L = 12 m 25 33,7 x 2,3 90 3,1 0,6 0, ,4 x 2, ,3 1,1 0, ,3 x 2, ,6 1,5 0, ,3 x 2, ,1 2,3 0, ,1 x 2, ,4 3,9 1, ,9 x 3, ,4 5,3 1, ,3 x 3, ,6 9,0 1, ,7 x 3, ,6 13,8 1, ,3 x 4, ,5 20,2 1, ,1 x 4, ,9 34,7 1, ,0 x 5, ,3 54,3 1, ,9 x 5, ,0 76,8 2, ,6 x 5, ,3 93,1 2, ,4 x 6, ,9 122,0 2, ,0 x 6, ,6 155,0 2, ,0 x 6, ,4 193,0 2, ,0 x 7, ,0 277,0 2, ,0 x 8, ,2 378,0 2, ,0 x 8, ,0 497,0 2, ,0 x 10, ,0 627,0 2,0 265,000 L = 16 m ,3 x 3, ,6 9,0 1, ,7 x 3, ,6 13,8 1, ,3 x 4, ,5 20,2 1, ,1 x 4, ,9 34,7 1, ,0 x 5, ,3 54,3 1, ,9 x 5, ,0 76,8 2, ,6 x 5, ,3 93,1 2, ,4 x 6, ,9 122,0 2, ,0 x 6, ,6 155,0 2, ,0 x 6, ,4 193,0 2, ,0 x 7, ,0 277,0 2, ,2 x 8, ,2 378,0 2, ,8 x 8, ,0 497,0 2, ,0 x 10, ,0 627,0 2,0 265,000 Rev.1 -februar

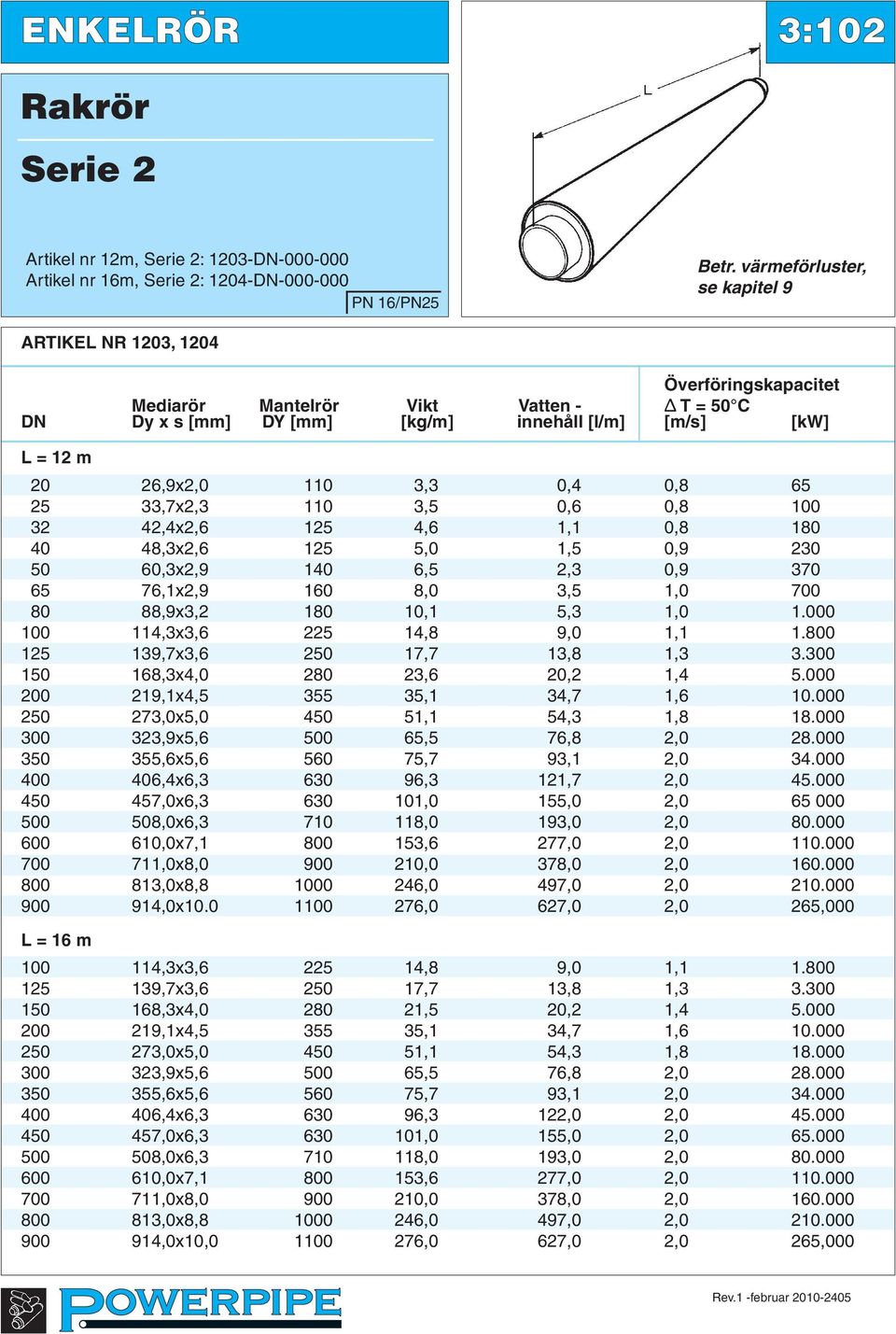

10 ENKELRÖR 3:102 Rakrör Serie 2 Artikel nr 12m, Serie 2: 1203-DN Artikel nr 16m, Serie 2: 1204-DN PN 16/PN25 Betr. värmeförluster, se kapitel 9 ARTIKEL NR 1203, 1204 Överföringskapacitet Mediarör Mantelrör Vikt Vatten - Δ T = 50 C DN Dy x s [mm] DY [mm] [kg/m] innehåll [l/m] [m/s] [kw] L = 12 m 20 26,9x2, ,3 0,4 0, ,7x2, ,5 0,6 0, ,4x2, ,6 1,1 0, ,3x2, ,0 1,5 0, ,3x2, ,5 2,3 0, ,1x2, ,0 3,5 1, ,9x3, ,1 5,3 1, ,3x3, ,8 9,0 1, ,7x3, ,7 13,8 1, ,3x4, ,6 20,2 1, ,1x4, ,1 34,7 1, ,0x5, ,1 54,3 1, ,9x5, ,5 76,8 2, ,6x5, ,7 93,1 2, ,4x6, ,3 121,7 2, ,0x6, ,0 155,0 2, ,0x6, ,0 193,0 2, ,0x7, ,6 277,0 2, ,0x8, ,0 378,0 2, ,0x8, ,0 497,0 2, ,0x ,0 627,0 2,0 265,000 L = 16 m ,3x3, ,8 9,0 1, ,7x3, ,7 13,8 1, ,3x4, ,5 20,2 1, ,1x4, ,1 34,7 1, ,0x5, ,1 54,3 1, ,9x5, ,5 76,8 2, ,6x5, ,7 93,1 2, ,4x6, ,3 122,0 2, ,0x6, ,0 155,0 2, ,0x6, ,0 193,0 2, ,0x7, ,6 277,0 2, ,0x8, ,0 378,0 2, ,0x8, ,0 497,0 2, ,0x10, ,0 627,0 2,0 265,000 Rev.1 -februar

11 ENKELRÖR 3:103 Rakrör Serie 3 Artikel nr 12m, Serie 3: 1303-DN Artikel nr 16m, Serie 3: 1304-DN PN 16/PN25 Betr. värmeförluster, se kapitel 9 ARTIKEL NR 1303, 1304 Överföringskapacitet Mediarör Mantelrör Vikt Vatten - Δ T = 50 C DN Dy x s [mm] DY [mm] [kg/m] innehåll [l/m] [m/s] [kw] L = 12 m 20 26,9x2, ,7 0,4 0, ,7x2, ,9 0,6 0, ,4x2, ,0 1,1 0, ,3x2, ,4 1,5 0, ,3x2, ,1 2,3 0, ,1x2, ,7 3,5 1, ,9x3, ,9 5,3 1, ,3x3, ,2 9,0 1, ,7x3, ,9 13,8 1, ,3x4, ,7 20,2 1, ,1x4, ,0 34,7 1, ,0x5, ,3 54,3 1, ,9x5, ,9 76,8 2, ,6x5, ,1 93,1 2, ,4x6, ,8 122,0 2, ,0x6, ,5 155,0 2, ,0x6, ,6 193,0 2, ,0x7, ,0 277,0 2, ,0x8, ,8 378,0 2, ,8x8, ,0 497,0 2,0 210,000 L = 16 m ,3x3, ,2 9,0 1, ,7x3, ,9 13,8 1, ,3x4, ,7 20,2 1, ,1x4, ,0 34,7 1, ,0x5, ,3 54,3 1, ,9x5, ,9 76,8 2, ,6x5, ,1 93,1 2, ,4x6, ,8 122,0 2, ,0x6, ,5 155,0 2, ,0x6, ,6 193,0 2, ,0x7, ,0 277,0 2, ,0x8, ,8 378,0 2, ,8x8, ,0 497,0 2,0 210,000 Rev.1 -februar

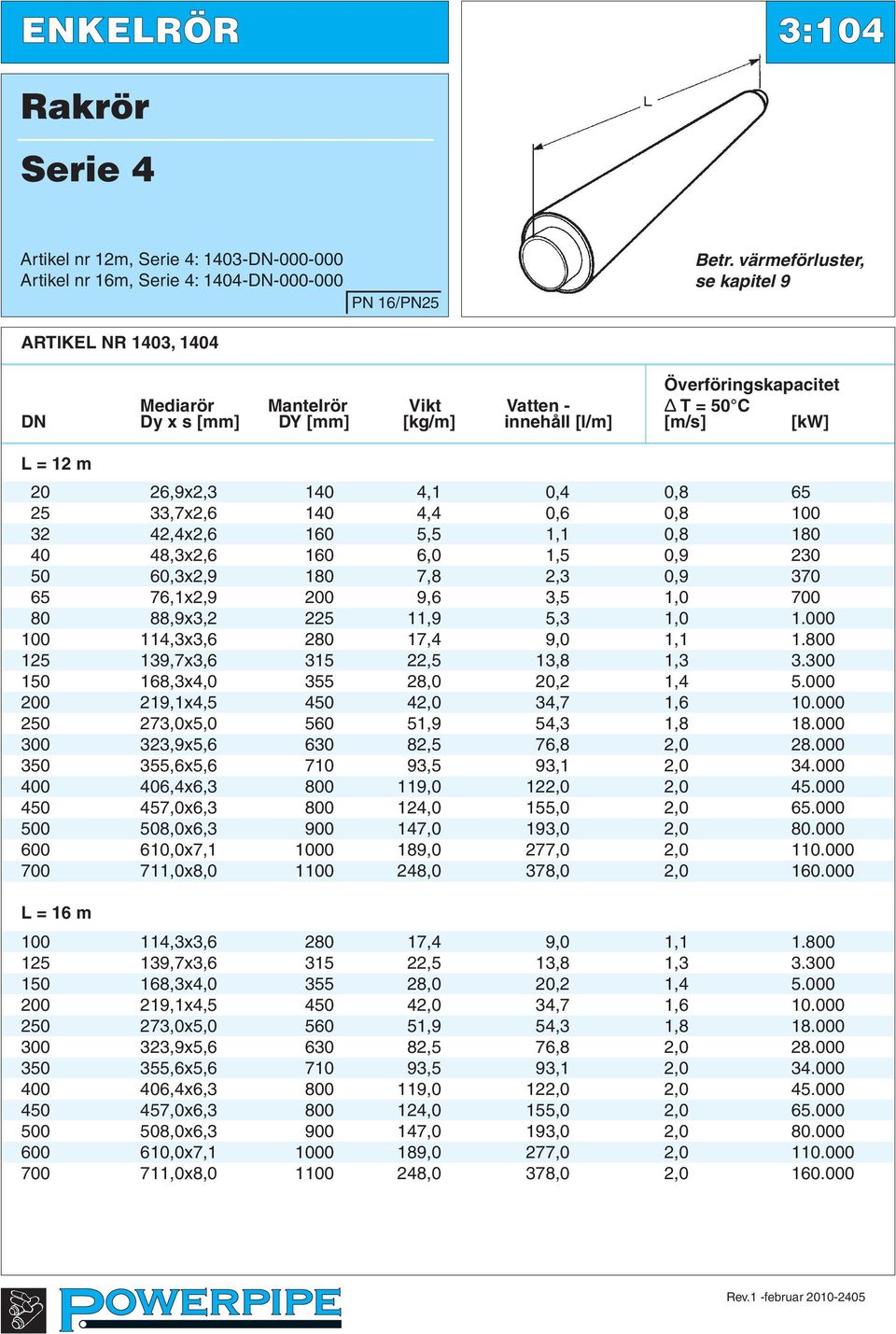

12 ENKELRÖR 3:104 Rakrör Serie 4 Artikel nr 12m, Serie 4: 1403-DN Artikel nr 16m, Serie 4: 1404-DN PN 16/PN25 Betr. värmeförluster, se kapitel 9 ARTIKEL NR 1403, 1404 Överföringskapacitet Mediarör Mantelrör Vikt Vatten - Δ T = 50 C DN Dy x s [mm] DY [mm] [kg/m] innehåll [l/m] [m/s] [kw] L = 12 m 20 26,9x2, ,1 0,4 0, ,7x2, ,4 0,6 0, ,4x2, ,5 1,1 0, ,3x2, ,0 1,5 0, ,3x2, ,8 2,3 0, ,1x2, ,6 3,5 1, ,9x3, ,9 5,3 1, ,3x3, ,4 9,0 1, ,7x3, ,5 13,8 1, ,3x4, ,0 20,2 1, ,1x4, ,0 34,7 1, ,0x5, ,9 54,3 1, ,9x5, ,5 76,8 2, ,6x5, ,5 93,1 2, ,4x6, ,0 122,0 2, ,0x6, ,0 155,0 2, ,0x6, ,0 193,0 2, ,0x7, ,0 277,0 2, ,0x8, ,0 378,0 2, L = 16 m ,3x3, ,4 9,0 1, ,7x3, ,5 13,8 1, ,3x4, ,0 20,2 1, ,1x4, ,0 34,7 1, ,0x5, ,9 54,3 1, ,9x5, ,5 76,8 2, ,6x5, ,5 93,1 2, ,4x6, ,0 122,0 2, ,0x6, ,0 155,0 2, ,0x6, ,0 193,0 2, ,0x7, ,0 277,0 2, ,0x8, ,0 378,0 2, Rev.1 -februar

13 ENKELRÖR 3:105 Kaprör Serie 1, 2, 3 och 4 För samtliga dimensioner tillverkas kaprör. I dessa rör är stålröret på varannan meter inklätt med folie, så att isoleringsmaterialet lätt kan avlägsnas. De delar som är försedda med folie är tydligt markerade på utsidan av mantel - röret. Hela kaprör eller delar av kaprör kan monteras på valfri plats i systemet. PN 16/PN25 Kapzoner varannan meter meter. KAPRÖR 1113, 1213, 1313, 1413 L = 12 m Artikel nr. Serie DN Artikel nr. Serie DN Artikel nr. Serie DN Artikel nr. Serie DN För måttuppgifter, se rakrör! KAPRÖR 1114, 1214, 1314, 1414 L = 16 m Artikel nr. Serie DN Artikel nr. Serie DN Artikel nr. Serie DN Artikel nr. Serie DN För måttuppgifter, se rakrör! Rör kan fås med «mittkap» Detta anges i separat textrad. Beställningsexempel Kaprör DN 200, serie 2, 12 m har artikelnummer, Rev.1 -februar

14 ENKELRÖR 3:106 Bågrör Serie 1, 2, 3 och 4 PN 16/PN25 BÅGRÖR 1123, 1124, 1223, 1224, 1323, 1324, 1423, 1424 Enkelrör Maximal avvinkling DN L = 12 m L = 16 m Anm o Böjs i fält o Böjs i fabrik o 25 o Böjs i fabrik o 33 o Böjs i fabrik o 33 o Böjs i fabrik o 25 o Böjs i fabrik o 23 o Böjs i fabrik (18) o 15-(22) o Böjs i fabrik * (11) o 11-(18) o Böjs i fabrik * (9) o 8-(12) o Böjs i fabrik * o Böjs i fabrik * Se anmärkning beträffande godstjocklek nedan. Inom parentes angivna värden Tillverkningstolerans DN /- 2 avser godstjocklek högre än DN /- 1 standard Stålrör Bågrör tillverkas av längsvetsade stålrör. DN 450, DN 500 och DN 600 tillverkas dessutom med ökad godstjocklek. Ökad godstjocklek för övriga dimensioner kan medföra att ovan maximala avvinkling kan ökas. Ovan nämd maximal avvinkling kan ofta ökas genomökad godstjocklek hos stålröret. Detta innebär dock ökat pris och längre leveranstid. För större dimensioner (DN ) kan segmentsvetsade bågrör erbjudas. Av tillverkningstekniska skäl ligger larmtråderna i neutralläge, d.v.s. c:a kl. 12 och 6. Artikel nr. serie DN för 12 m rörlängd 1124-DN för 16 m rörlängd Artikel nr. serie DN för 12 m rörlängd 1224-DN för 16 m rörlängd Artikel nr. serie DN för 12 m rörlängd 1324-DN för 16 m rörlängd Artikel nr. serie DN för 12 m rörlängd 1424-DN för 16 m rörlängd Beställningsexempel Bågrör serie 1, L = 12 m med dim DN 200. har artikelnummer , gradtal anges i separat textrad. Rev.1 -februar

15 ENKELRÖR 3:107 Bågrör Avvinkling, projekteringsradie Serie 1, 2, 3 och 4 PN 16/PN25 SAMBAND MELLAN AVVINKLING OCH PROJEKTERINSGSRADIE Projekteringsradie Projekteringsradie Avvinkling L = 12 m L = 16 m Avvinkling L = 12 m L = 16 m ,0 44, ,0 42, ,0 40, ,0 38, ,0 37, ,0 36, ,0 34, ,0 33, ,0 32, ,2 30, ,5 30, ,8 29, ,1 28, ,5 27, ,0 26, ,4 25, ,9 25, ,4 24, ,0 23, ,5 23,4 Rörschakt: Rör DN>250 kan av tillverkningsmässiga skäl ej böjas i hela sin längd. En viss rak längd, 2 m eller något mer i varje rörände måste accepteras. Denna avvikelse från ideal radie och därmed ökad pilhöjd kan kompenseras genom att göra rörschakten bredare vid rörets mittdel. Breddningen bör vara 200 mm vid avvinkling < 10 Breddningen bör vara 500 mm vid avvinkling > 10 Rev.1 -februar

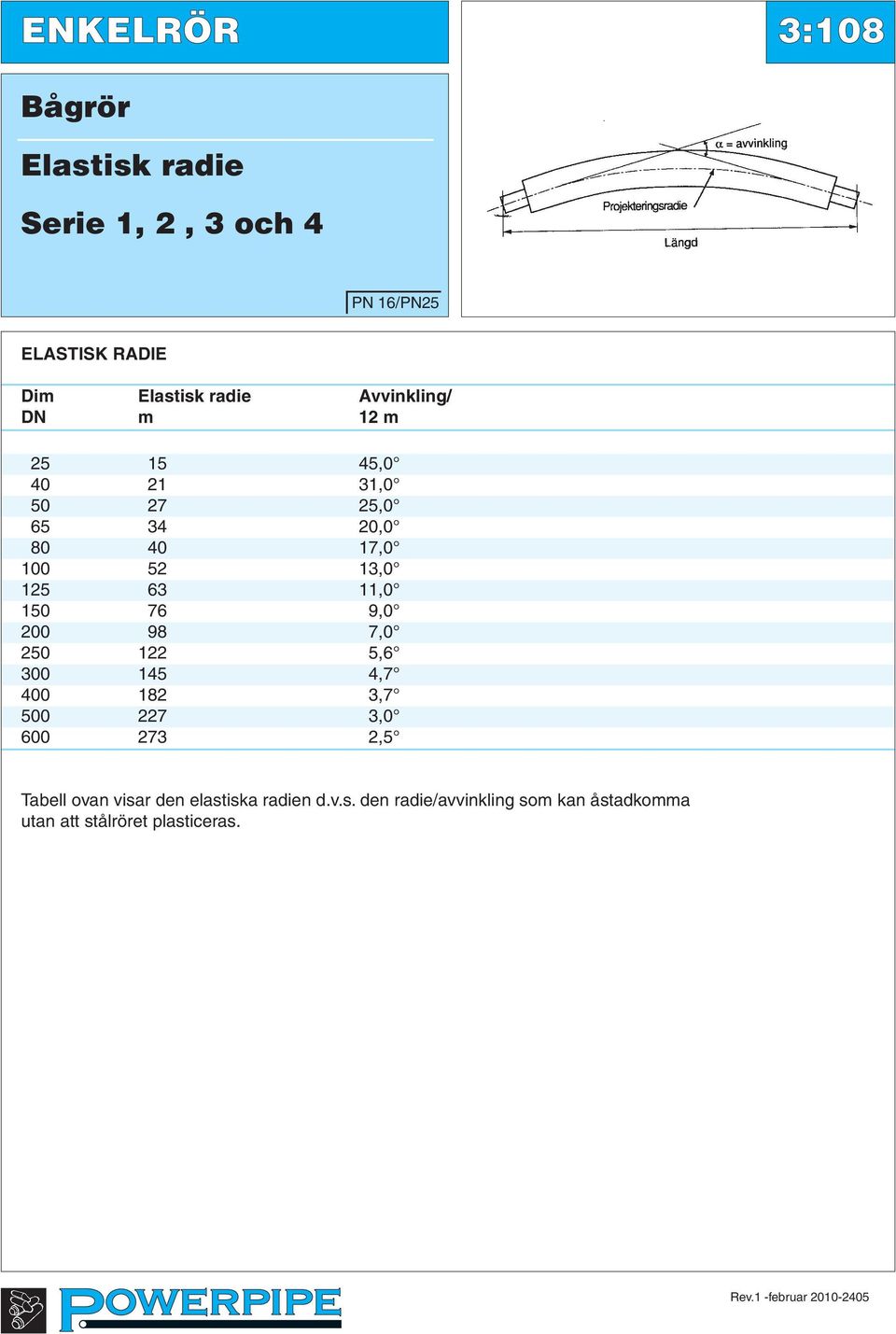

16 ENKELRÖR 3:108 Bågrör Elastisk radie Serie 1, 2, 3 och 4 PN 16/PN25 ELASTISK RADIE Dim Elastisk radie Avvinkling/ DN m 12 m , , , , , , , , , , , , , ,5 Tabell ovan visar den elastiska radien d.v.s. den radie/avvinkling som kan åstadkomma utan att stålröret plasticeras. Rev.1 -februar

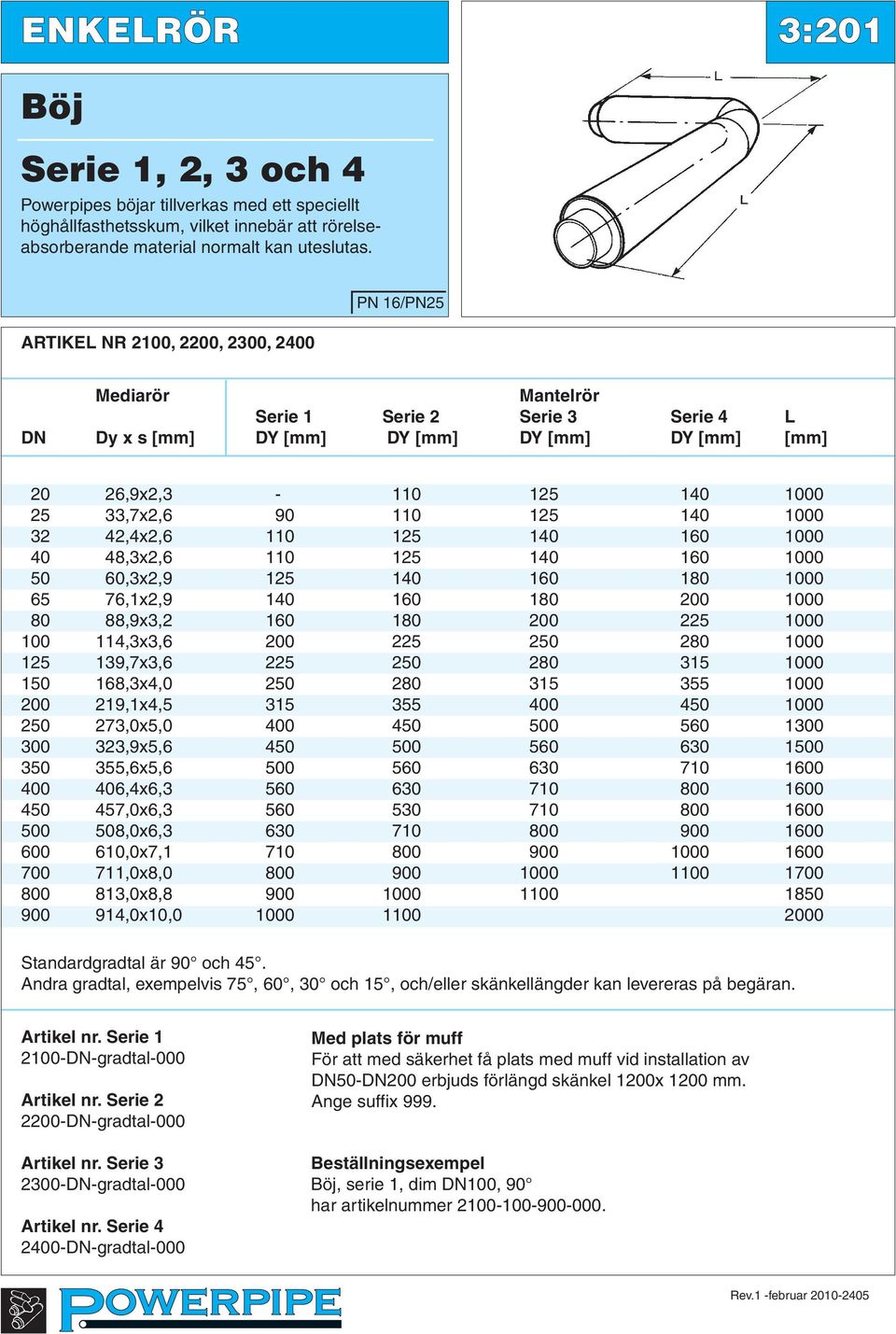

17 ENKELRÖR 3:201 Böj Serie 1, 2, 3 och 4 Powerpipes böjar tillverkas med ett speciellt höghållfasthetsskum, vilket innebär att rörelseabsorberande material normalt kan uteslutas. ARTIKEL NR 2100, 2200, 2300, 2400 PN 16/PN25 Mediarör Mantelrör Serie 1 Serie 2 Serie 3 Serie 4 L DN Dy x s [mm] DY [mm] DY [mm] DY [mm] DY [mm] [mm] 20 26,9x2, ,7x2, ,4x2, ,3x2, ,3x2, ,1x2, ,9x3, ,3x3, ,7x3, ,3x4, ,1x4, ,0x5, ,9x5, ,6x5, ,4x6, ,0x6, ,0x6, ,0x7, ,0x8, ,0x8, ,0x10, Standardgradtal är 90 och 45. Andra gradtal, exempelvis 75, 60, 30 och 15, och/eller skänkellängder kan levereras på begäran. Artikel nr. Serie DN-gradtal-000 Artikel nr. Serie DN-gradtal-000 Med plats för muff För att med säkerhet få plats med muff vid installation av DN50-DN200 erbjuds förlängd skänkel 1200x 1200 mm. Ange suffix 999. Artikel nr. Serie 3 Beställningsexempel 2300-DN-gradtal-000 Böj, serie 1, dim DN100, 90 har artikelnummer Artikel nr. Serie DN-gradtal-000 Rev.1 -februar

18 ENKELRÖR 3:202 Anslutningsböj Serie 1, 2, 3 och 4 Anslutningsböj levereras som standard med avvinklingen 90 o och med ändskydd i en rörända för att förhindra vatteninträngning under byggnadstiden. Larmtråden är byglad utanför ändskyddet PN 16/PN25 ARTIKEL NR 2110, 2210, 2310 Mediarör Mantelrör Serie 1 Serie 2 Serie 3 Serie 4 DN Dy x s [mm] DY [mm] DY [mm] DY [mm] DY [mm] 20 26,9x2, ,7x2, ,4x2, ,3x2, ,3x2, ,1x2, ,9x3, ,3x3, ,0x3, ,3x4, ,1x4, ,0x5, ,9x5, Andra gradtal och/eller skänkellängder kan levereras på begäran. Artikel nr. serie DN Artikel nr. serie DN Artikel nr. serie DN Artikel nr. serie DN Anslutningsböj, 90 o, med annan skänkellängd och avvinkling kan fås mot begäran. Beställningsexempel Anslutningsböj serie 1 dim DN 50, har artikelnummer Återfyllning får ej nå ändskydd, larmtråd eller markeringstape Ändskyddet skall ej ligga kontinuerligt under vatten! Rev.1 -februar

19 ENKELRÖR 3:301 T-stycke Serie 1, 2, 3 och 4 T-stycken levereras i jämnstarkt utförande om inte annat anges. PN 16/PN25 ARTIKEL NR 3100, 3200, 3300, 3400 Huvudrör Avstick L1 L2 DN DN [mm] [mm] Avstick kan ej utföras med större dimension än huvudrör. Artikel nr. serie DN huvudrör-dn avstick-000 Artikel nr. serie DN huvudrör-dn avstick-000 Artikel nr. serie DN huvudrör-dn avstick-000 Med plats för muff För att med säkerhet få plats med muff vid installation av T-stycke med avstick max DN200 erbjuds produkt med förlängt L1-mått med 800 mm och L2-mått med 400 mm för DN 25-80, L2-mått med 700 mm för DN Ange suffix: 999. Artikel nr. serie DN huvudrör-dn avstick-000 Beställningsexempel T-stycke serie 1 med huvudrör DN 200 och avstick DN 50, har artikelnummer Alt. (förlängt T-stycke) har artikelnummer Rev.1 -februar

20 L3 L2 ENKELRÖR 3:302 Förlängt T-stycke 50 Serie 1, 2, 3 och 4 Förlängt T-stycke kan utnyttjas för att efter ett avstick enkelt kunna ansluta ex. ventilenhet, övergångsrör. Av utrymmes skäl blir muffningsarbetet enklare. L1 PN 16/PN25 ARTIKEL NR 3120, 3220, 3320, 3420 Huvudrör För L1 och L2 L3 [mm] L3 [mm] DN se sid 3:301 Serie 1 och 2 Serie 3 och Avstick kan ej utföras med större dimension än huvudrör. Artikel nr. serie DN huvudrör-dn avstick-000 Artikel nr. serie DN huvudrör-dn avstick-000 Artikel nr. serie DN huvudrör-dn avstick-000 Artikel nr. serie DN huvudrör-dn avstick-000 Beställningsexempel T-stycke serie 1 med huvudrör DN 200 och avstick DN 50, har artikelnummer Rev.1 -februar

21 ENKELRÖR 3:303 T-stycke, rakt Serie 1, 2, 3 och 4 T-stycken levereras i jämnstarkt utförande, om inte annat angives. Med T-stycke rakt kan avgrening utföras i samma nivå som huvudröret. PN 16/PN25 L1 L2 ARTIKEL NR 3130, 3230, 3330, 3430 Huvudrör Avstick L1 L2 DN DN [mm] [mm] Avstick kan ej utföras med större dimension än huvudrör. Artikel nr. serie DN huvudrör-dn avstick-000 Artikel nr. serie DN huvudrör-dn avstick-000 Artikel nr. serie DN huvudrör-dn avstick-000 Artikel nr. serie DN huvudrör-dn avstick-000 Beställningsexempel T-stycke serie 1 med huvudrör DN 200 och avstick DN 50, har artikelnummer Rev.1 -februar

22 ENKELRÖR 3:304 T-stycke, parallellt Serie 1, 2, 3 och 4 T-stycken levereras i jämnstarkt utförande, om inte annat angives. H 150 L1 PN 16/PN25 ARTIKEL NR 3110, 3210, 3310, 3410 Huvudrör Avstick L1 DN DN [mm] H = DY Huvudrör + DY Avstick (För avstick DN450 och DN500 blir H-måttet 100 mm större) 2 Exempel: Huvudrör DN 100/225 Avstick DN 40/125 H = = 325 mm 2 Avstick kan ej utföras med större dimension än huvudrör. Artikel nr. serie DN huvudrör-dn avstick-000 Artikel nr. serie DN huvudrör-dn avstick-000 Artikel nr. serie DN huvudrör-dn avstick-000 Artikel nr. serie DN huvudrör-dn avstick-000 Beställningsexempel T-stycke serie 1 med huvudrör DN 200 och avstick DN 50, har artikelnummer Rev.1 -februar

23 ENKELRÖR B 3:305 Luftning/tömning Serie 1, 2, 3 och 4 Larmtråden är byglad utanför ändtätningen. H PN 16/PN25 ARTIKEL NR 3140, 3240, 3340, 3440 Huvudrör H Luftning/tömning B-mått DN [mm] DN [mm] OBS! Ventilerna skall manövreras minst två gånger/år för att säkerställa en god funktion. Ändskyddet skall ej ligga kontinuerligt under vatten! Ventilhuset är av rostfritt material. Luftning/tömningsventilerna är försedda med gängade rostfria propp och finns i dimension DN 25, DN 40, DN 50 och DN65. Som avluftning rekommanderas DN25 och som avtappning rekommanderas DN50. Återfyllning får ej nå ändskydd, larmtråd eller markeringstape. Ventilen levereras med ändhuv för spindeln som standard. Se sid 8:102 Artikel nr. serie 1 Artikel nr. serie DN huvudrör-dn luftning/tömning DN huvudrör-dn luftning/tömning-000 Artikel nr. serie 2 Artikel nr. serie DN huvudrör-dn luftning/tömning DN huvudrör-dn luftning/tömning-000 Beställningsexempel Luftning för huvudrör serie 1 med huvudrör DN 200 och luftning DN 25, har artikelnummer Rev.1 -februar

24 ENKELRÖR 3:401 Markventil Serie 1, 2, 3 och 4 Markventiler levereras som kulventil i utförande enligt Svenska Fjärrvärmeföreningens leveransbestämmelser, typ sträckgräns och EN 488. Larmtråden är byglad utanför ändtätningen. PN 16/PN25 L ARTIKEL NR 4100, 4200, 4300, 4400 Huvudrör Mediarör L H B Nyckelvidd Levereras DN Dy x s mm [mm] [mm] [mm] [mm] med 25 33,7 x 2, ,4 x 2, ,3 x 2, ,3 x 2, Fattning för 65 76,1 x 2, T-nyckel 80 88,9 x 3, ,3 x 3, ,7 x 3, ,3 x 4, ,1 x 4, Fattning för ,0 x 5, portabel växel ,9 x 5, ,6 x 5, ,4 x 6, Fast växel ,3x6,3 kundlösning ,0x7,1 kundlösning H-mått inkluderar inte växel, hydraliskt eller elektriskt don. För ventiler DN700 och DN800 se separat specifikation. Spjällventil kan offereras på begäran. Andra utförande till exempel med fullt genomlopp kan levereras på begäran. Till ventiler kan levereras T-nyckel, portabel planetväxel och skyddsrör för spindelförlängning, längd 1500 mm, samt hydrauliskt eller elektriskt don, se Tillbehör! Som standard levereras ventilen: DN25-DN125 med fattning för T-nyckel. DN150-DN300 med fattning för portabel växel. DN350-DNxx med med fast växel. Artikel nr. serie 1 Artikel nr. serie DN DN Artikel nr. serie 3 Artikel nr. serie DN DN Markventilen levereras med ändhuv av PEH som standard. Se 8:102 Kan fås med separat mätdosa mot extra beställning, se 7:302. Beställningsexempel Markventil serie 1 med huvudrör DN 200, har artikelnumret OBS! Ventilerna skall manövreras minst två gånger/år för att säkerställa en god funktion. Ändskyddet skall ej ligga kontinuerligt under vatten! Återfyllning får ej nå ändskydd, larmtråd eller markeringstape. Rev.1 -februar

25 B D ENKELRÖR 3:402 Markventil med 1 st. luftning/tömning Serie 1, 2, 3 och 4 C L Larmtråden är byglad utanför ändtätningen. PN 16/PN25 ARTIKEL NR 4141, 4241, 4341, 4441 Luftning/tömning Huvudrör L C H B Nyckelvidd Levereas D-mått DN [mm] [mm] [mm] [mm] [mm] med DN [mm] Fattning för T-nyckel Fattning för portabel växel Fast växel Ventilspindeln är vänd mot avstängningsventilen. Luftnings-/tömningsventilerna är försedda med gängade rostfria proppar och finns i dimension DN 25, DN 40, DN 50 och DN65. Som avluftning rekommanderas DN25 och som avtappning rekommanderas DN50. Ventilen levereras med ändhuv för spindeln som standard. Se sid 8:102 Artikel nr. serie 1 Artikel nr. serie DN huvudrör-dn luftning DN huvudrör-dn luftning-000 Artikel nr. serie DN huvudrör-dn luftning-000 Artikel nr. serie DN huvudrör-dn luftning-000 Kan fås med separat mätdosa för larm mot extra beställning, se 7:302 Beställningsexempel Markventil serie 2 med huvudrör DN 100 och luftning DN 25, har artikelnummer OBS! Ventilerna skall manövreras minst två gånger/år för att säkerställa en god funktion. Ändskyddet skall ej ligga kontinuerligt under vatten! Återfyllning får ej nå ändskydd, larmtråd eller markeringstape. Rev.1 -februar

26 ENKELRÖR 3:403 Markventil med 2 st. luftningar/ tömningar (standard) Serie 1, 2, 3 och 4 Larmtråden är byglad utanför ändtätningen. PN 16/PN25 D C C L Standardutförande (Se alternativt uförande på side 3;404 H ARTIKEL NR 4142, 4242, 4342, 4442 Luftning/tömning Huvudrör L C H Nyckelvidd DN D-mått Standard [mm] DN [mm] [mm] [mm] [mm] Fattning för T-nyckel Fattning för portabel växel Fast växel Luftnings-/tömningsventilerna är försedda med gängade rostfria proppar och finns i dimension DN 25, DN 40, DN 50 och DN 65. Ventilspindlarna är vända mot avstängningsventilen. Levereras med samma dimension på båda luftning/tömningsventilerna. Ventilen levereras med ändhuv för spindeln som standard. Se sid 8:102 Artikel nr. serie DN huvudrör-dn luftning-000 Artikel nr. serie DN huvudrör-dn luftning-000 Artikel nr. serie DN huvudrör-dn luftning-000 Artikel nr. serie DN huvudrör-dn luftning-000 Beställningsexempel Markventil serie 2 med huvudrör DN 100 och luftning DN 25, har artikelnummer OBS! Ventilerna skall manövreras minst två gånger per år för att säkerställa en god funktion. Ändskyddet skall ej ligga kontinuerligt under vatten! Återfyllning får ej nå ändskydd, larmtråd eller markeringstape. Rev.1 -februar

27 Uförande Dp ENKELRÖR 622 3:404 Markventil med 2 st. luftningar/ tömningar (alt. utf.) D H L D C D H Serie 1, 2, 3 och 4 Larmtråden är byglad utanför ändtätningen. PN 16/PN25 Uförande 637 L ARTIKEL NR 4142, 4242, 4342, 4442 Luftning/tömning Huvudrör L L C H Dp Nyckelvidd DN D-mått [mm] [mm] DN [mm] [mm] [mm] [mm] [mm] [mm] Fattning för T-nyckel Fattning för portabel växel Fast växel Luftnings-/tömningsventilerna är försedda med gängade rostfria proppar och finns i dimension DN 25, DN 40, DN 50 och DN 65. Ventilspindlarna är vända mot avstängningsventilen. Levereras med samma dimension på båda luftning/tömningsventilerna. Ventilen levereras med ändhuv för spindeln som standard. Se sid 8:102 Utförande 622 har suffix 622 Utförande 637 har suffix 637 Beställningsexempel Ventil serie 2 med huvudrör DN 300 och luftning DN 40 i utförande 622, har artikelnummer och i utförande 637 har artikelnummer OBS! Ventilerna skall manövreras minst två gånger/år för att säkerställa en god funktion. Ändskyddet skall ej ligga kontinuerligt under vatten! Återfyllning får ej nå ändskydd, larmtråd eller markeringstape. Rev.1 -februar

28 Uförande ENKELRÖR 3:405 Markventil med 2 st. skyddade luftingar/ tömningar (alt. utf.) 635 Dp DA H L2 Serie 1, 2, 3 och 4 Larmtråden är byglad utanför ändtätningen. PN 16/PN25 L ARTIKEL NR 4142, 4242, 4342, 4442 i utförande 635 Luftning/tömning Huvudrör L Dp Avluftning H Nyckelvidd DN DA L2 DN [mm] [mm] DN [mm] [mm] [mm] [mm] [mm] Fattning för T-nyckel Fattning för portabel växel Luftnings-/tömningsventilerna är försedda med gängade rostfria proppar och finns i dimension DN 25 och DN 40. I den gängade utgången kan önskade anslutningar göras. Ventilspindlarna är vända uppåt. Levereras med samma dimension på båda luftning/ tömningsventilerna. Ventilen levereras med ändhuv för spindeln som standard. Se sid 8:102 Beställningsexempel Ventil serie 2 med huvudrör DN 300 och luftning DN 40 i utförande 635, har artikelnummer OBS! Ventilerna skall manövreras minst två gånger/år för att säkerställa en god funktion. Ändskyddet skall ej ligga kontinuerligt under vatten! Återfyllning får ej nå ändskydd, larmtråd eller markeringstape. Rev.1 -februar

29 ENKELRÖR 3:406 Kombinationsventil Standard utförande Serie 1, 2, 3 och 4 luftning tömning bypass ARTIKEL NR 4841, 4842, 4843, 4844 PN 16/PN25 Huvudrör D Bypass L A D A B H Serie 2 ventiler DN [mm] DN (3 st) [mm] [mm] [mm] [mm] [mm] D H B L D A Standard utförande A Avstängningsventil levereras med fattning för T-nyckel (DN ) eller portabel växel (DN ). Avslutningsventil och utloppsrör är tillverkat i rostfritt material. Ventilen levereras med ändhuv för spindeln som standard. Se sid 8:102 Utformning av modell B se sid 3:406 kan anpassas till kundens specifika krav. Mätdosa, se 7:302, är placerad mellan bypass ventilerna. Artikel nr DN Sedd ovanifrån Larmtrådsgenomföring Inkoppling av ventil Artikel nr DN Artikel nr DN Artikel nr DN Beställningsexempel Kombinationsventil för DN 200 har artikelnummer Principschema OBS! Ventilerna skall manövreras minst två gånger/år för att säkerställa en god funktion. Ändskyddet skall ej ligga kontinuerligt under vatten! Återfyllning får ej nå ändskydd, larmtråd eller markeringstape. Rev.1 -februar

30 Model B ENKELRÖR 3:407 Kombinationsventil Alternativt utförande Växel B A Serie 1, 2, 3 och 4 D luftning tömning bypass PN 16/PN L ARTIKEL NR 4843 i utförande 637 Huvudrör D Bypass L A D A B H Serie 2 ventiler DN [mm] DN (3 st) [mm] [mm] [mm] [mm] [mm] Avslutningsventil och utloppsrör är tillverkat i rostfritt material. Det alternativa utförandet kan anpassas till kundens specifika krav. Ventilen kan förses med fast växel, hydrauldom eller elektriskt don. Urförandet kan anpassa för avluftning eller avtappning. Längden på utloppsrören kan anpassas Artikel nr DN Beställningsexempel Kombinationsventil för DN 200 har artikelnummer Sedd ovanifrån Larmtrådsgenomföring Inkoppling av ventil Fattning för växel eller don Principschema Rev.1 -februar

31 ENKELRÖR B 3:408 Ventilenhet, kompakt Serie 1, 2, 3 och 4 H C/C Ventilenheten används för avtappning eller avluftning. Den är byggd så att den får plats i en standardbrunn. PN 16/PN25 L 2 L 1 utlopp vänster ARTIKEL NR 4170, 4270, 4370, 4470 DN C-C H H B L1 L2 Standard Min [mm] [mm] [mm] [mm] [mm] Spindelhöjden «H» kan fås med standardhöjd eller min höjd enl. tabell ovan. Ventilenheten kan kan kompletteras med lösa spindelförlängningar på 250, 500, 750 eller 1000 mm. Utloppsröret är tillverket av rostfritt material. Ventilerna levereras med fattning för T-nyckel. Ventilen levereras med ändhuv för spindeln som standard. Se sid 8:102 Denna produkt ersätter tidigare «Ventilenhet, rak» och «Ventilenhet, vinkel» Artikel nr. serie 1 Artikel nr. serie DN DN Artikel nr. serie 3 Artikel nr. serie DN DN Utlopp 45 höger har prefix 031 Utlopp 45 vänster har prefix 032. Ventilenheten med minimal spindelhöjd har mellan prefix = H-min. Utlopp vänster Beställningsexempel Ventilenhet, kompakt, höger serie 2 dim DN50 har artikelnummer Vid beställning av minimal spindelhöjd anges som nedan: Ventilenhet, kompakt, höger, Serie 2. DN50 med minimal spindelhöjd har artikelnummer OBS! Ventilerna skall manövreras minst två gånger/år för att säkerställa en god funktion. Ändskyddet skall ej ligga kontinuerligt under vatten! Återfyllning får ej nå ändskydd, larmtråd eller markeringstape. Rev.1 -februar

32 ENKELRÖR 3:501 Fixpunkt t Serie 1, 2, 3 och 4 Fixpunkten är tillverkad för ingjutning i betong kvalitet K 250. Dimensionerande tryckstyrka: I betong 5 MN/ m 2 (50 kg/cm 2 ), normalvärde I mark 0,15 MN/ m 2 (1,5 kg/cm 2 ), normalvärde. PN 16/PN25 A ARTIKEL NR 5100, 5200, 5300, 5400 DN Maxlast (kn) A t Tryckyta (Serie 2) T = 60 C [mm] [mm] [cm 2 ] A och t mått anges ovan för serie 2. Artikel nr. serie DN Artikel nr. serie DN Artikel nr. serie DN Artikel nr. serie DN Beställningsexempel Fixpunkt serie 1 med dim DN 200, har artikelnummer Rev.1 -februar

33 ENKELRÖR 3:502 Engångskompensator Engångskompensator används där värmeförspänning av praktiska skäl ej kan genomföras DN Du PN 16/PN25 ARTIKEL NR 7810 DN Rörelsesupptagning Ln Du [mm] Artikel nr DN Beställningsexempel Engångskompensator till DN 200 har artikelnummer , Tillhörande muff finns specificerad på 6:205 Rev.1 -februar

34 ENKELRÖR 3:503 Reduktionsrör Reduktionsrör används vid dimensionsövergång. Ett alternativ till reduktionsrör är stålkona + PEH reducering. DN1 DN2 L PN 16/PN25 ARTIKEL NR 1571, 1572, 1573, 1574 DN1/ DN DN DN DN DN DN DN DN DN DN DN DN DN DN DN DN DN DN x x 32 x x 40 x x 50 x x 65 x x 80 x x 100 x x 125 x x 150 x x 200 x x 250 x x 300 x x 350 x x 400 x x 500 x x 600 x x 700 x Detaljen används vid dimensionsövergång. Tabellen anger standard för reduktionsrör. Artikel nr. serie DN1-DN2-000 DN1 L Artikel nr. serie 2 [mm] 1572-DN1-DN2-000 DN DN Artikel nr. serie 3 DN DN1-DN2-000 Artikel nr. serie DN1-DN2-000 Beställningsexempel Reduktionsrör serie 1 med dim DN 200 till DN 150 har artikelnummer OBS: Rådgör med konstruktör var reduktionen skall placeras och hur stor den kan göras. Rev.1 -februar

35 DUBBELRÖR 4:101 Rakrör, standard Powerpipes dubbelrör läggs vertikalt med tilloppsröret i botten. Artikel nr Standard, 12 m: 1503-DN Artikel nr Standard, 16 m: 1504-DN PN 16/PN25 Beträffande värmeförluster, se kapitel 9 ARTIKEL NR STANDARD, 12 m, 1503 Överföringskapacitet Δ T = 50 C Mantelrör Vikt C-C DN Dy x s [mm] DY [mm] [kg/m] [mm] [m/s] [kw] 20 26,9 x 2, ,1 19 0, ,7 x 2, ,1 19 0, ,4 x 2, ,1 19 0, ,3 x 2, ,6 19 0, ,3 x 2, ,1 20 0, ,1 x 2, ,5 20 1, ,9 x 3, ,7 25 1, ,3 x 3, ,7 25 1, ,7 x 3, ,5 30 1, ,3 x 4, ,0 40 1, ,1 x 4, ,0 45 1, ARTIKEL NR STANDARD, 16 m, 1504 Överföringskapacitet Δ T = 50 C Mantelrör Vikt C-C DN Dy x s [mm] DY [mm] [kg/m] [mm] [m/s] [kw] ,3 x 3, ,7 25 1, ,7 x 3, ,5 30 1, ,3 x 4, ,0 40 1, ,1 x 4, ,0 45 1,

36 DUBBELRÖR 4:102 Rakrör, dubbel + Powerpipes dubbelrör läggs vertikalt med tilloppsröret i botten. Artikel nr Standard, 12 m: 1603-DN Artikel nr Standard, 16 m: 1604-DN PN 16/PN25 Beträffande värmeförluster, se kapitel 9 ARTIKEL NR DUBBEL+, 12 m, 1603 Överföringskapacitet Δ T = 50 C Mantelrör Vikt C-C DN Dy x s [mm] DY [mm] [kg/m] [mm] [m/s] [kw] 20 26,9 x 2, ,7 19 0, ,7 x 2, ,8 19 0, ,4 x 2, ,9 19 0, ,3 x 2, ,3 19 0, ,3 x 2, ,0 20 0, ,1 x 2, ,6 20 1, ,9 x 3, ,8 25 1, ,3 x 3, ,9 25 1, ,7 x 3, ,3 30 1, ,3 x 4, ,5 40 1, ARTIKEL NR DUBBEL+, 16 m, 1604 Överföringskapacitet Δ T = 50 C Mantelrör Vikt C-C DN Dy x s [mm] DY [mm] [kg/m] [mm] [m/s] [kw] ,3 x 3, ,9 25 1, ,7 x 3, ,3 30 1, ,3 x 4, ,5 40 1,

37 DUBBELRÖR 4:103 Rakrör, dubbel ++ Powerpipes dubbelrör läggs vertikalt med tilloppsröret i botten. Artikel nr Standard, 12 m: 1703-DN Artikel nr Standard, 16 m: 1704-DN PN 16/PN25 Beträffande värmeförluster, se kapitel 9 ARTIKEL NR DUBBEL++, 12 m, 1703 Överföringskapacitet Δ T = 50 C Mantelrör Vikt C-C DN Dy x s [mm] DY [mm] [kg/m] [mm] [m/s] [kw] 20 26,9 x 2, ,4 19 0, ,7 x 2, ,5 19 0, ,4 x 2, ,6 19 0, ,3 x 2, ,1 19 0, ,3 x 2, ,1 20 0, ,1 x 2, ,7 20 1, ,9 x 3, ,9 25 1, ,3 x 3, ,8 25 1, ,7 x 3, ,8 30 1, ,3 x 4, ,7 40 1, ARTIKEL NR DUBBEL++, 16 m, 1704 Överföringskapacitet Δ T = 50 C Mantelrör Vikt C-C DN Dy x s [mm] DY [mm] [kg/m] [mm] [m/s] [kw] ,3 x 3, ,8 25 1, ,7 x 3, ,8 30 1, ,3 x 4, ,7 40 1,

38 DUBBELRÖR 4:104 Kaprör För samtliga dimensioner tillverkas kaprör. I dessa rör är stålröret på varannan meter inklätt med folie, så att isoleringsmaterialet lätt kan avlägsnas. De delar som är försedda med folie är tydligt markerade på utsidan av mantel - röret. Hela kaprör eller delar av kaprör kan monteras på valfri plats i systemet. Kapzoner varannan meter PN 16/PN25 ARTIKEL NR 1513, 1613, 1713 (12m) L = 12 m Artikel nr DN (STANDARD) 1613-DN (DUBBEL+) 1713-DN (DUBBEL++) För måttuppgifter, se rakrör! Rör kan fås med «mittkap» Detta anges i separat textrad. Beställningsexempel Kaprör Dubbelrör DN 2*100, STANDARD har artikelnummer,
