VATTENBEHANDLINGSENHET

Transkript

1 För värmeoch kylsystem SECON VATTENBEHANDLINGSENHET Delflödesfilter med cyklonavskiljare WT-1 (Kan kombineras med patronfilter) Delflödesfilter med cyklonavskiljare och Lagurenhet MWT Delflödesfilter med cyklonavskiljare och Lagurenhet MWT-1 + Minivacuumavgasare 1,0 2,5 bar Delflödesfilter med cyklonavskiljare och Lagurenhet MWT-1 + Cyklonisk vakuumavgasare 1,0 2,5 bar Delflödesfilter med cyklonavskiljare och Lagurenhet MWT-1 + Cyklonisk vakuumavgasare 1,5 3,5 bar SECON VVS-Produkter AB Svenshögsvägen 6B Arlöv Tel: E-post: info@secon.se

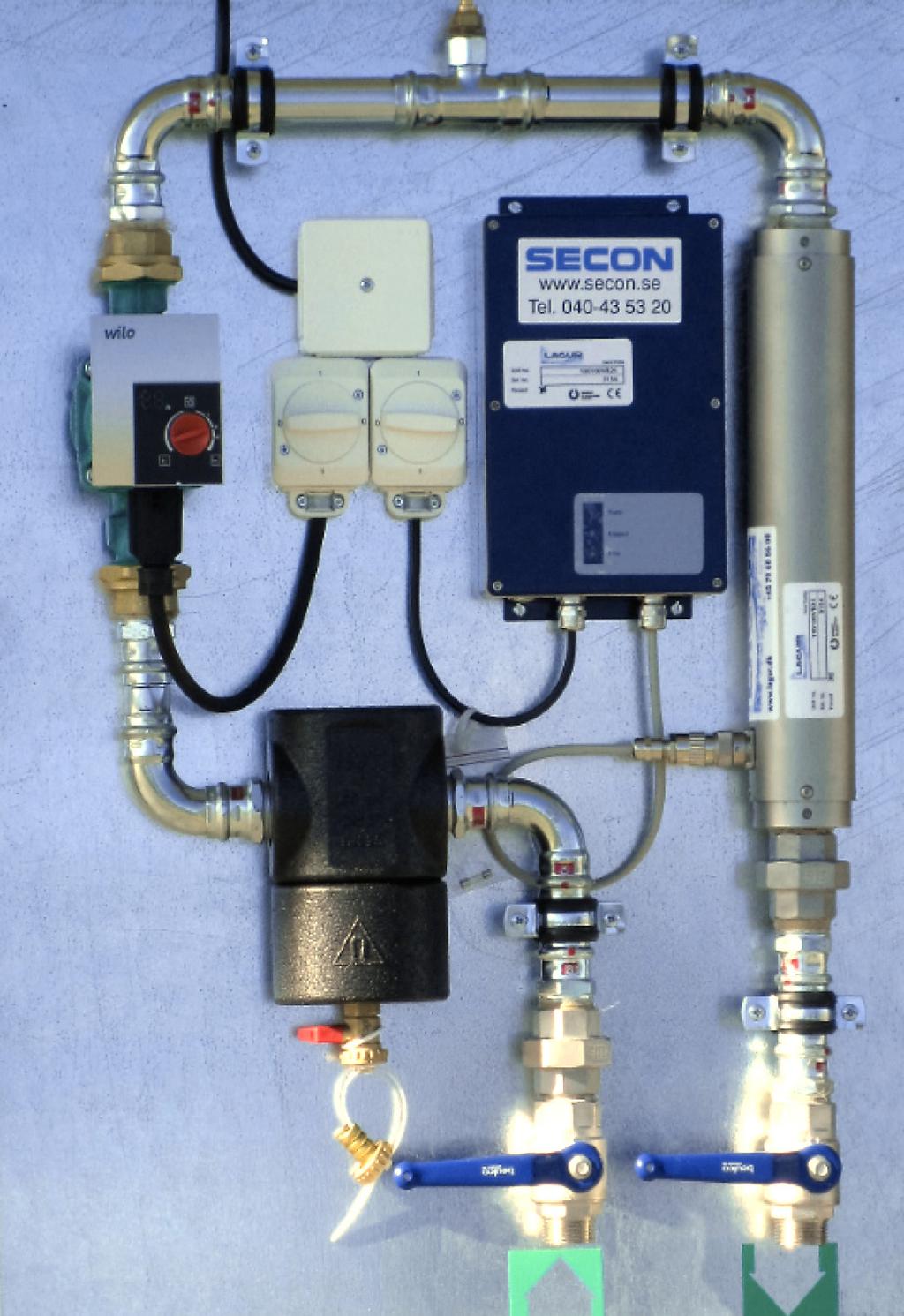

2 Vattenbehandlingsenhet SECON MWT Kemikaliefri vattenbehandling med elektromagnetiskt fält, cyklonisk smuts- och magnetitavskiljare samt avgasning. Produktegenskaper 4. Vakuumavgasare MWT-1 behandlar ett delflöde som är minst 20 % av systemets totalflöde. Den är anpassad till anläggningar upp till 15 m3/h (ca 100 lägenheter) Den varvtalsstyrda högeffektiva delflödespumpen 1 cirkulerar ett anpassat flöde från huvudkretsen genom reningskretsen Lagurreaktorn 3 behandlar vätskan med ett elektromagnetiskt fält som frigör beläggningar och rengör rör, värmeväxlare, ventiler, cirkulationspumpar m.m. Det förhindrar att korrosion och avlagringar angriper systemet. Cyklon-smuts- och magnetitavskiljaren 2 fångar effektivt upp magnetit och andra partiklar som annars skulle fastna i systemet och störa vitala funktioner som cirkulationspump och reglerventiler. Avskiljaren rensas enkelt genom integrerad avtappningsventil med slanganslutning. Central vakuumavgasare 4 dimensioneras individuellt för aktuell anläggning.

3 SECON WT-1 Delflödesfilter med cyklonavskiljare Art.nr Delflödespumpen cirkulerar en reglerbar del av totalflödet genom vattenbehandlingsenheten WT-1. Cyklonavskiljaren fångar effektivt upp smuts- och magnetitpartiklar. Renspolas genom integrerad avtappningsventil med slanganslutning. Kan kombineras med patronfilter. Delflödesfilter typ SECON WT-1 Max systemtryck 10 bar Tryck: Max 10 bar Temperatur: Mediatemperatur C Omgivningstemperatur Max +40 oc Min 6-8 C (över daggpunkten) Spänning: 1-fas 230 V (+/- 10 %) 50 H

4 SECON WT-1 Delflödesfilter med cyklonavskiljare och Lagurenhet Art.nr Delflödespumpen cirkulerar en reglerbar del av totalflödet genom Vattenbehandlingsenheten MWT-1. Lagurenheten behandlar vätskan med elektromagnetiskt fält som frigör beläggningar och rengör rör, växlare, ventiler, pumpar m.m. samt förhindrar att det bildas nya beläggningar. Cyklonavskiljaren fångar effektivt upp smuts- och magnetitpartiklar. Renspolas genom integrerad avtappningsventil med slanganslutning. Delflödesfilter typ SECON MWT-1 Max systemtryck 10 bar Tryck: Max 10 bar Temperatur: Mediatemperatur C Omgivningstemperatur Max +40 C Min 6-8 C (över daggpunkten)

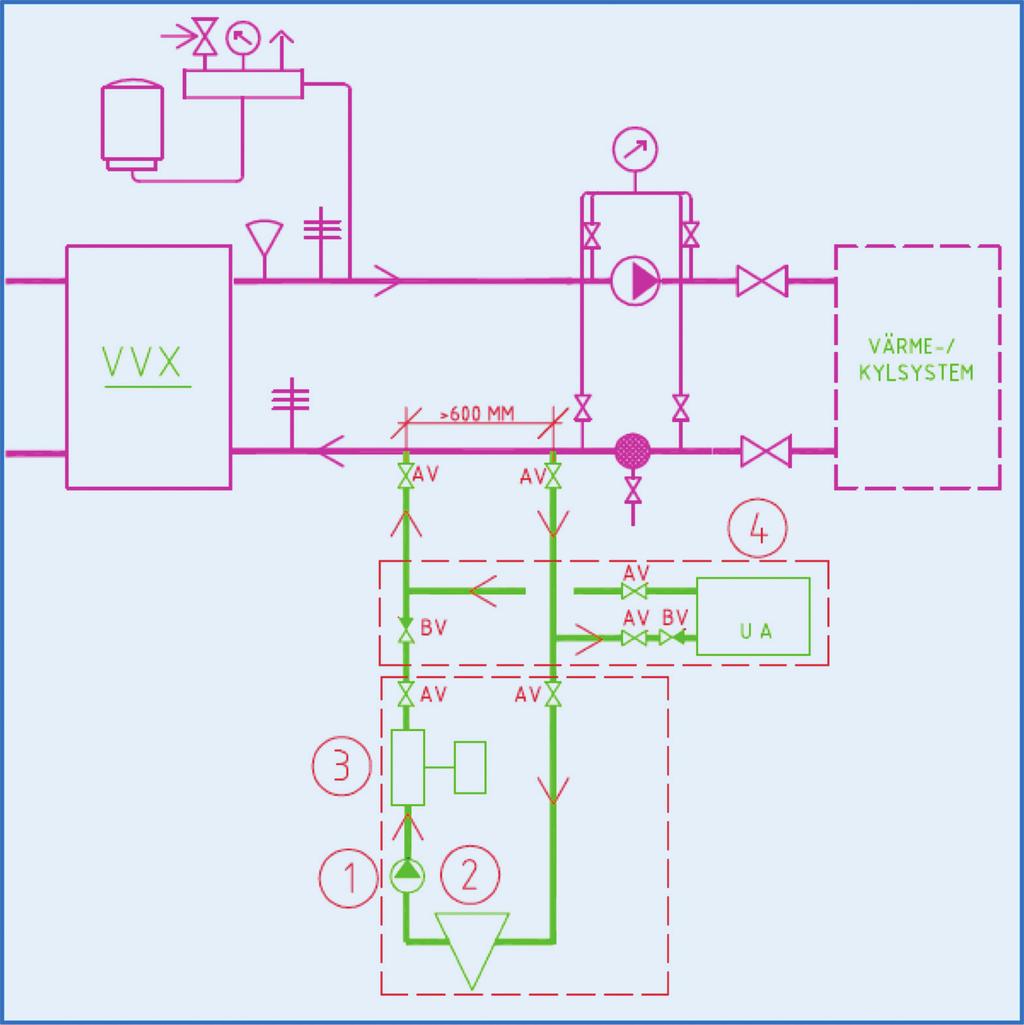

5 4. Vakuumavgasare SECON WT-1 Delflödesfilter med cyklonavskiljare, Lagurenhet och Minivacuumavgasare Art.nr Delflödespumpen cirkulerar en reglerbar del av totalflödet genom Vattenbehandlingsenheten MWT-1 Lagurenheten behandlar vätskan med elektromagnetiskt fält som frigör beläggningar och rengör rör, växlare, ventiler, pumpar m.m. samt förhindrar att det bildas nya beläggningar. Cyklonavskiljaren fångar effektivt upp smuts- och magnetitpartiklar. Renspolas genom integrerad avtappningsventil med slanganslutning. I parallellkoppling mot systemet ansluts en vakuumavgasare med automatik. Max 2,5 bar (6 vån.) Delflödesfilter typ SECON MWT-1 Max systemtryck 2,5 bar Tryck: Max 2,5 bar Temperatur: Mediatemperatur C Omgivningstemperatur Max +40 C Min 6-8 C (över daggpunkten)

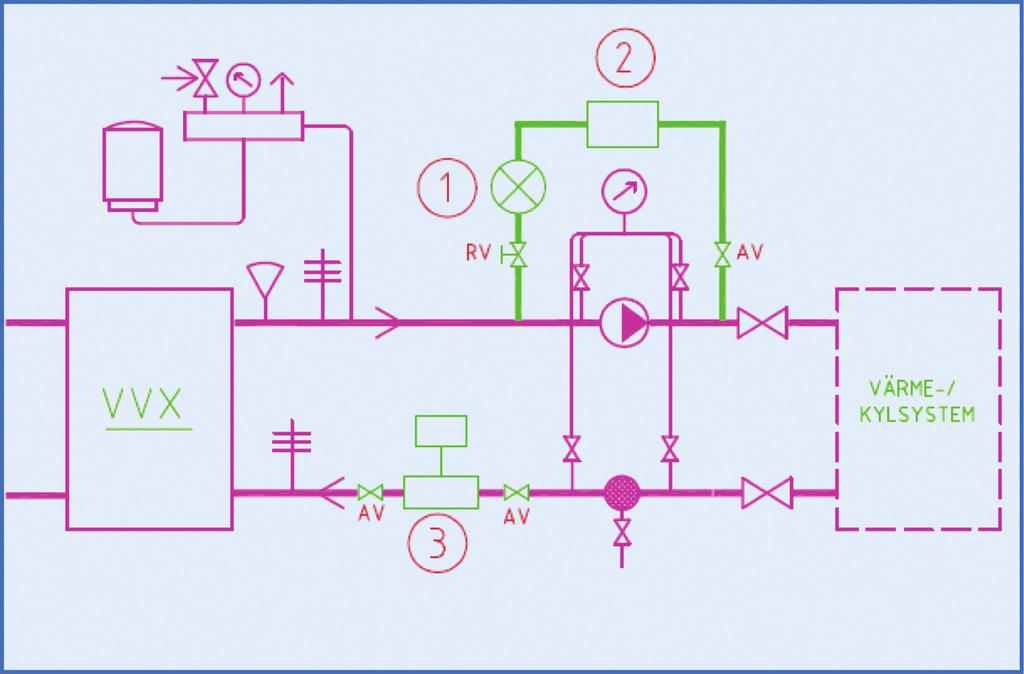

6 SECON WT-1 Delflödesfilter med cyklonavskiljare, Lagurenhet och cyklonisk vakuumavgasare Art.nr Cyklonisk vakuumavgasare Delflödespumpen cirkulerar en reglerbar del av totalflödet genom Vattenbehandlingsenheten MWT-1 Lagurenheten behandlar vätskan med elektromagnetiskt fält som frigör beläggningar och rengör rör, växlare, ventiler, pumpar m.m. samt förhindrar att det bildas nya beläggningar. Cyklonavskiljaren fångar effektivt upp smuts- och magnetitpartiklar. Renspolas genom integrerad avtappningsventil med slanganslutning. I parallellkoppling mot systemet ansluts en cyklonisk vakuumavgasare med automatik. Max 2,5 bar (6 vån.) Delflödesfilter typ SECON MWT BAS Max systemtryck 2,5 bar Tryck: Max 2,5 bar Temperatur: Mediatemperatur C Omgivningstemperatur Max +40 C Min 6-8 C (över daggpunkten)

7 4. Cyklonisk vakuumavgasare SECON WT-1 Delflödesfilter med cyklonavskiljare, Lagurenhet och cyklonisk vakuumavgasare Art.nr Delflödespumpen cirkulerar en reglerbar del av totalflödet genom. MWT-1 Lagurenheten behandlar vätskan med elektromagnetiskt fält som frigör beläggningar och rengör rör, växlare, ventiler, pumpar m.m. samt förhindrar att det bildas nya beläggningar. Cyklonavskiljaren fångar effektivt upp smuts- och magnetitpartiklar. Renspolas genom integrerad avtappningsventil med slanganslutning. I parallellkoppling mot systemet ansluts en cyklonisk vakuumavgasare med automatik. Max 3,5 bar (10 vån.) Delflödesfilter typ SECON MWT BAS Max systemtryck 3,5 bar Tryck: Max 3,5 bar Temperatur: Mediatemperatur C Omgivningstemperatur Max +40 C Min 6-8 C (över daggpunkten)

8 Funktionsbeskrivning Lagurenheten monteras i returen och delflödesfiltret monteras över befintlig pump. Anläggningen dimensioneras beroende på systemets storlek. VATTENBEHANDLINGSENHET 1. Flödesmätare 2. Patronfilter med magnet SECON MWT fullflödesbehandling av systemvattnet med Lagurenhet och delflödesfilter med patronfilter och magnet AMA text PMA Apparater med sammansatt funktion för rening och behandling av fast, flytande eller gasformigt medium i rörsystem PMA.2 Apparat med sammansatt funktion för rening och behandling av flytande medium Lagurenhet storlek Max systemflöde 200 m3/h Max systemtryck 10 bar Dimensioneringsguide l/h max Lagur DN 100 Lagur DN 80 Lagur DN 65 Lagur DN 50 Lagur DN 40 Lagur DN 32 Lagur DN 25 Teknisk beskrivning - SECON art.nr XXXX Tryck: Max 10 bar Temperatur: Mediatemperatur C Omgivningstemperatur Max +40 C Röranslutning: Invändig rörgänga DN 25 DN 100 Maxflöde: Max tryckfall på 1,5 kpa i Lagurenheten
