LK Styrenhet ETO2 används för att styra anläggningen optimalt, avseende driftsekonomi och driftstid.

Transkript

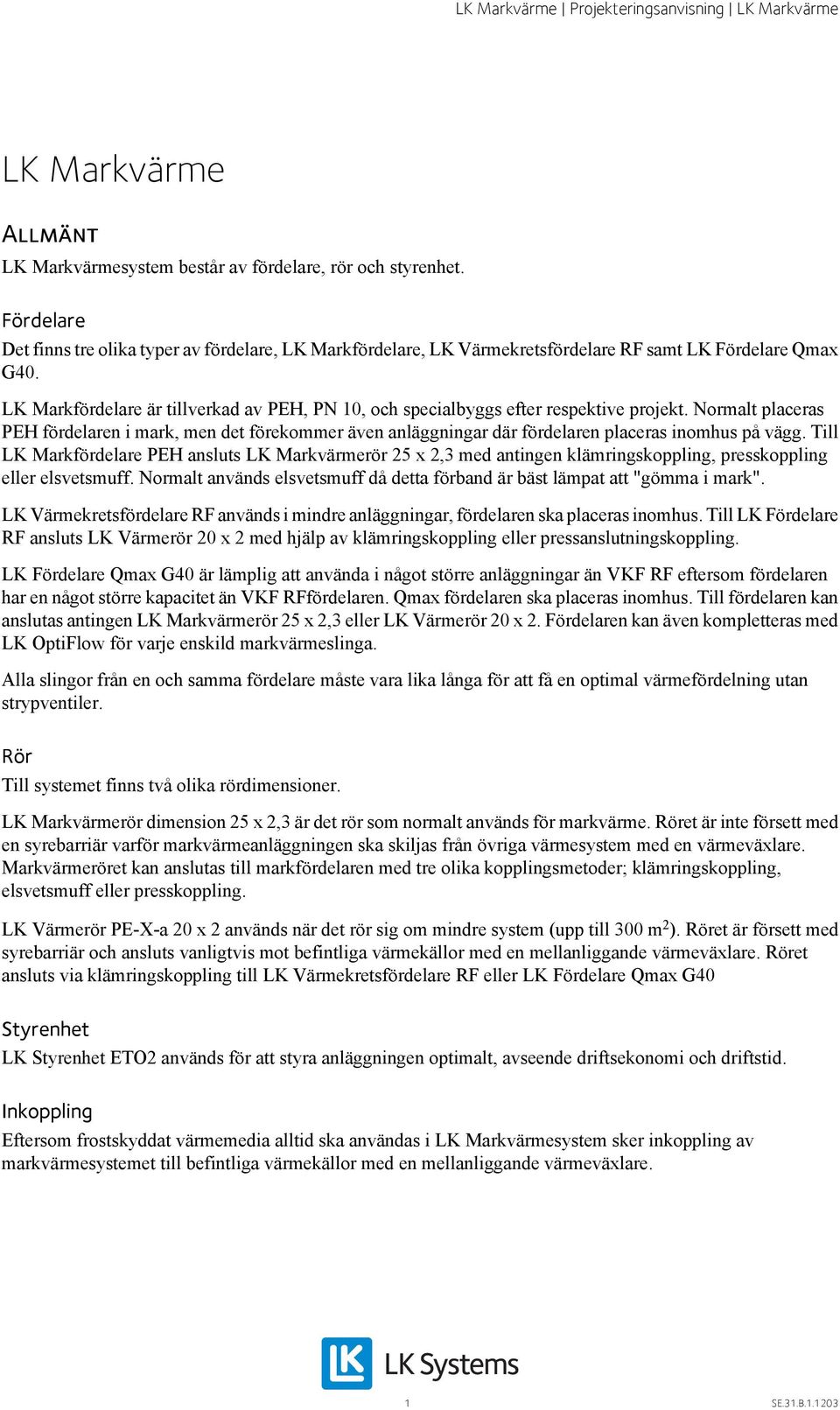

1 LK Markvärme Allmänt LK Markvärmesystem består av fördelare, rör och styrenhet. Fördelare Det finns tre olika typer av fördelare, LK Markfördelare, LK Värmekretsfördelare RF samt LK Fördelare Qmax G40. LK Markfördelare är tillverkad av PEH, PN 10, och specialbyggs efter respektive projekt. Normalt placeras PEH fördelaren i mark, men det förekommer även anläggningar där fördelaren placeras inomhus på vägg. Till LK Markfördelare PEH ansluts LK Markvärmerör 25 x 2,3 med antingen klämringskoppling, presskoppling eller elsvetsmuff. Normalt används elsvetsmuff då detta förband är bäst lämpat att "gömma i mark". LK Värmekretsfördelare RF används i mindre anläggningar, fördelaren ska placeras inomhus. Till LK Fördelare RF ansluts LK Värmerör 20 x 2 med hjälp av klämringskoppling eller pressanslutningskoppling. LK Fördelare Qmax G40 är lämplig att använda i något större anläggningar än VKF RF eftersom fördelaren har en något större kapacitet än VKF RFfördelaren. Qmax fördelaren ska placeras inomhus. Till fördelaren kan anslutas antingen LK Markvärmerör 25 x 2,3 eller LK Värmerör 20 x 2. Fördelaren kan även kompletteras med LK OptiFlow för varje enskild markvärmeslinga. Alla slingor från en och samma fördelare måste vara lika långa för att få en optimal värmefördelning utan strypventiler. Rör Till systemet finns två olika rördimensioner. LK Markvärmerör dimension 25 x 2,3 är det rör som normalt används för markvärme. Röret är inte försett med en syrebarriär varför markvärmeanläggningen ska skiljas från övriga värmesystem med en värmeväxlare. Markvärmeröret kan anslutas till markfördelaren med tre olika kopplingsmetoder; klämringskoppling, elsvetsmuff eller presskoppling. LK Värmerör PE-X-a 20 x 2 används när det rör sig om mindre system (upp till 300 m 2 ). Röret är försett med syrebarriär och ansluts vanligtvis mot befintliga värmekällor med en mellanliggande värmeväxlare. Röret ansluts via klämringskoppling till LK Värmekretsfördelare RF eller LK Fördelare Qmax G40 Styrenhet LK Styrenhet ETO2 används för att styra anläggningen optimalt, avseende driftsekonomi och driftstid. Inkoppling Eftersom frostskyddat värmemedia alltid ska användas i LK Markvärmesystem sker inkoppling av markvärmesystemet till befintliga värmekällor med en mellanliggande värmeväxlare. 1 SE.31.B

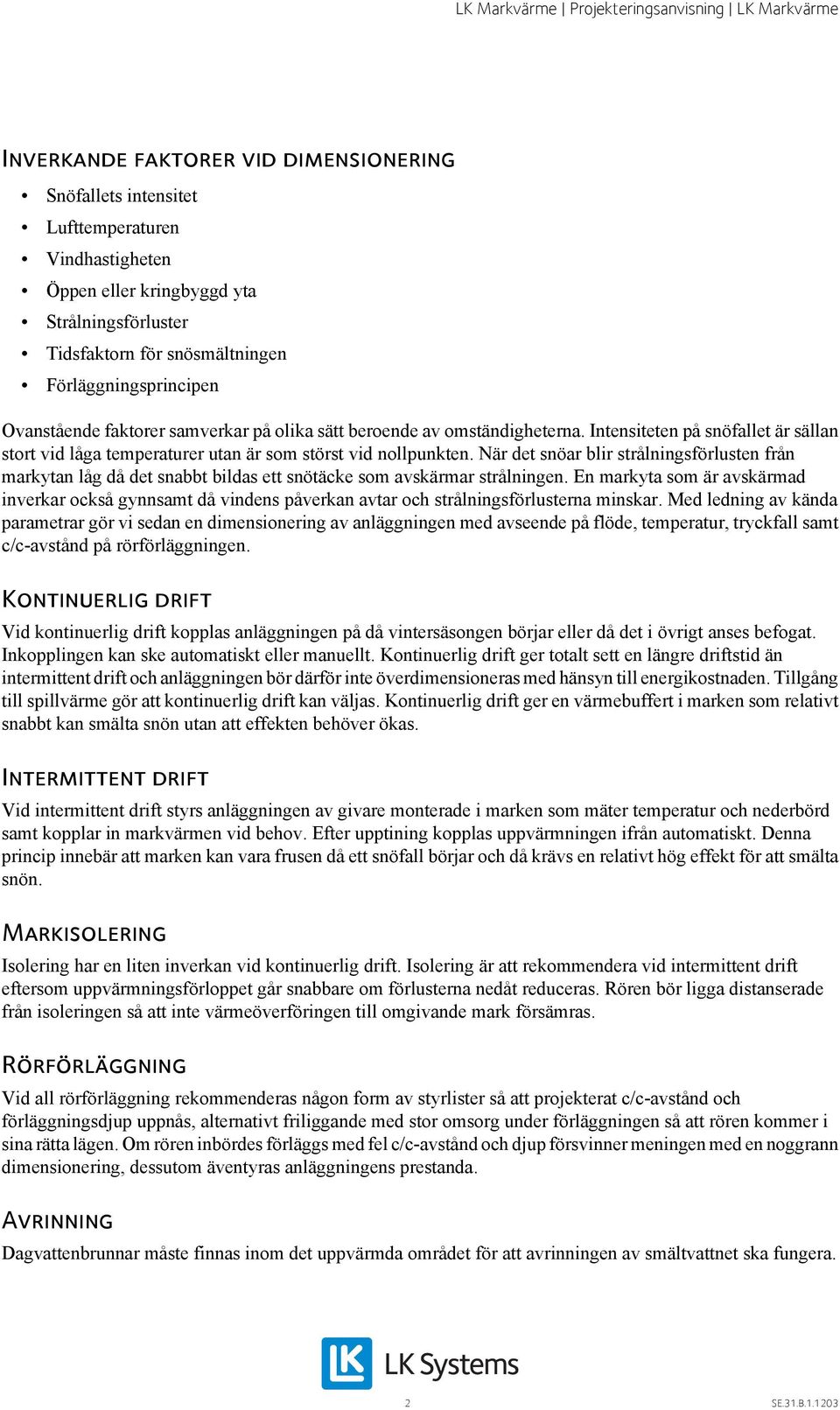

2 Inverkande faktorer vid dimensionering Snöfallets intensitet Lufttemperaturen Vindhastigheten Öppen eller kringbyggd yta Strålningsförluster Tidsfaktorn för snösmältningen Förläggningsprincipen Ovanstående faktorer samverkar på olika sätt beroende av omständigheterna. Intensiteten på snöfallet är sällan stort vid låga temperaturer utan är som störst vid nollpunkten. När det snöar blir strålningsförlusten från markytan låg då det snabbt bildas ett snötäcke som avskärmar strålningen. En markyta som är avskärmad inverkar också gynnsamt då vindens påverkan avtar och strålningsförlusterna minskar. Med ledning av kända parametrar gör vi sedan en dimensionering av anläggningen med avseende på flöde, temperatur, tryckfall samt c/c-avstånd på rörförläggningen. Kontinuerlig drift Vid kontinuerlig drift kopplas anläggningen på då vintersäsongen börjar eller då det i övrigt anses befogat. Inkopplingen kan ske automatiskt eller manuellt. Kontinuerlig drift ger totalt sett en längre driftstid än intermittent drift och anläggningen bör därför inte överdimensioneras med hänsyn till energikostnaden. Tillgång till spillvärme gör att kontinuerlig drift kan väljas. Kontinuerlig drift ger en värmebuffert i marken som relativt snabbt kan smälta snön utan att effekten behöver ökas. Intermittent drift Vid intermittent drift styrs anläggningen av givare monterade i marken som mäter temperatur och nederbörd samt kopplar in markvärmen vid behov. Efter upptining kopplas uppvärmningen ifrån automatiskt. Denna princip innebär att marken kan vara frusen då ett snöfall börjar och då krävs en relativt hög effekt för att smälta snön. Markisolering Isolering har en liten inverkan vid kontinuerlig drift. Isolering är att rekommendera vid intermittent drift eftersom uppvärmningsförloppet går snabbare om förlusterna nedåt reduceras. Rören bör ligga distanserade från isoleringen så att inte värmeöverföringen till omgivande mark försämras. Rörförläggning Vid all rörförläggning rekommenderas någon form av styrlister så att projekterat c/c-avstånd och förläggningsdjup uppnås, alternativt friliggande med stor omsorg under förläggningen så att rören kommer i sina rätta lägen. Om rören inbördes förläggs med fel c/c-avstånd och djup försvinner meningen med en noggrann dimensionering, dessutom äventyras anläggningens prestanda. Avrinning Dagvattenbrunnar måste finnas inom det uppvärmda området för att avrinningen av smältvattnet ska fungera. 2 SE.31.B

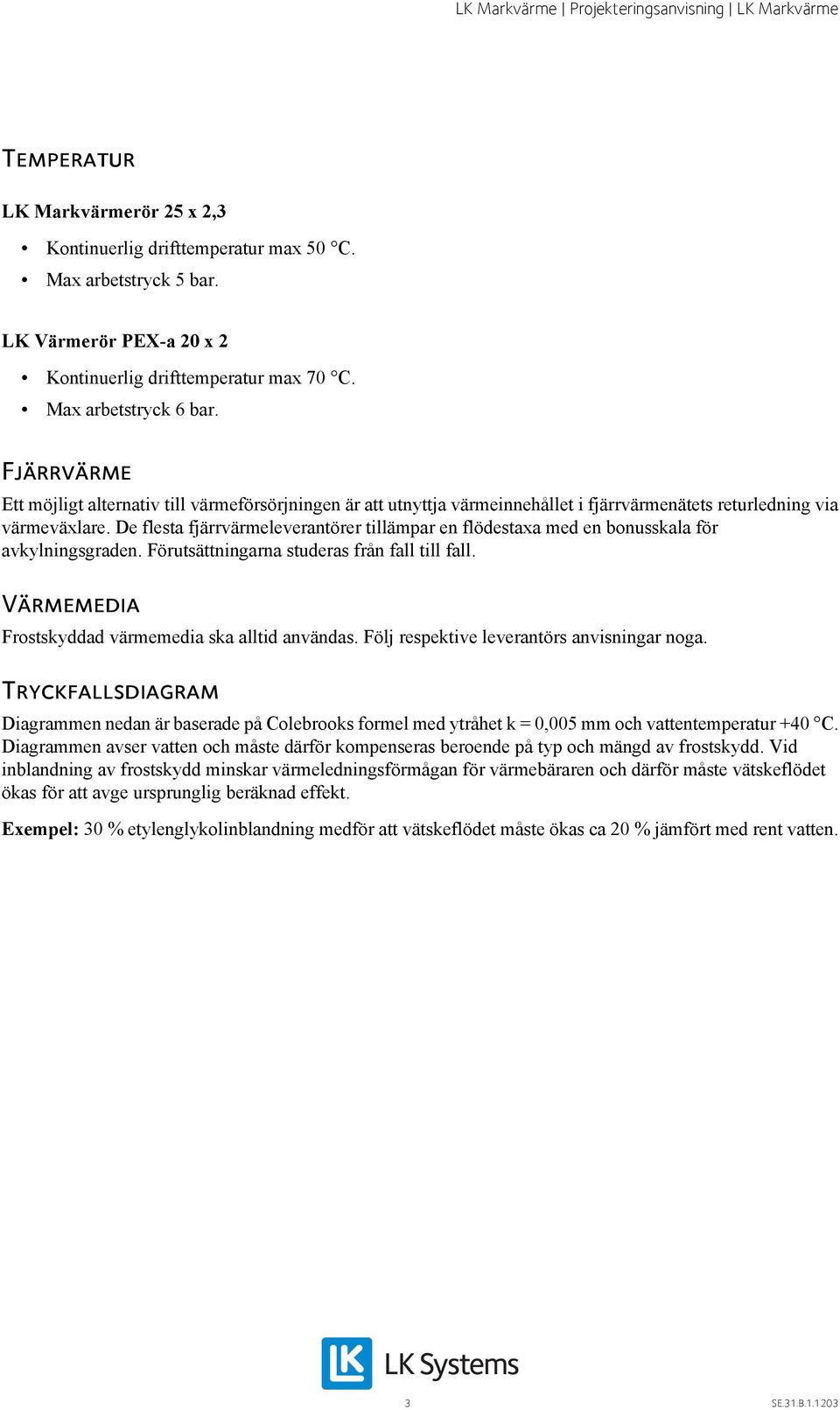

3 Temperatur LK Markvärmerör 25 x 2,3 Kontinuerlig drifttemperatur max 50 C. Max arbetstryck 5 bar. LK Värmerör PEX-a 20 x 2 Kontinuerlig drifttemperatur max 70 C. Max arbetstryck 6 bar. Fjärrvärme Ett möjligt alternativ till värmeförsörjningen är att utnyttja värmeinnehållet i fjärrvärmenätets returledning via värmeväxlare. De flesta fjärrvärmeleverantörer tillämpar en flödestaxa med en bonusskala för avkylningsgraden. Förutsättningarna studeras från fall till fall. Värmemedia Frostskyddad värmemedia ska alltid användas. Följ respektive leverantörs anvisningar noga. Tryckfallsdiagram Diagrammen nedan är baserade på Colebrooks formel med ytråhet k = 0,005 mm och vattentemperatur +40 C. Diagrammen avser vatten och måste därför kompenseras beroende på typ och mängd av frostskydd. Vid inblandning av frostskydd minskar värmeledningsförmågan för värmebäraren och därför måste vätskeflödet ökas för att avge ursprunglig beräknad effekt. Exempel: 30 % etylenglykolinblandning medför att vätskeflödet måste ökas ca 20 % jämfört med rent vatten. 3 SE.31.B

4 Tryckfallsdiagram för markfördelare PEH PN10 4 SE.31.B

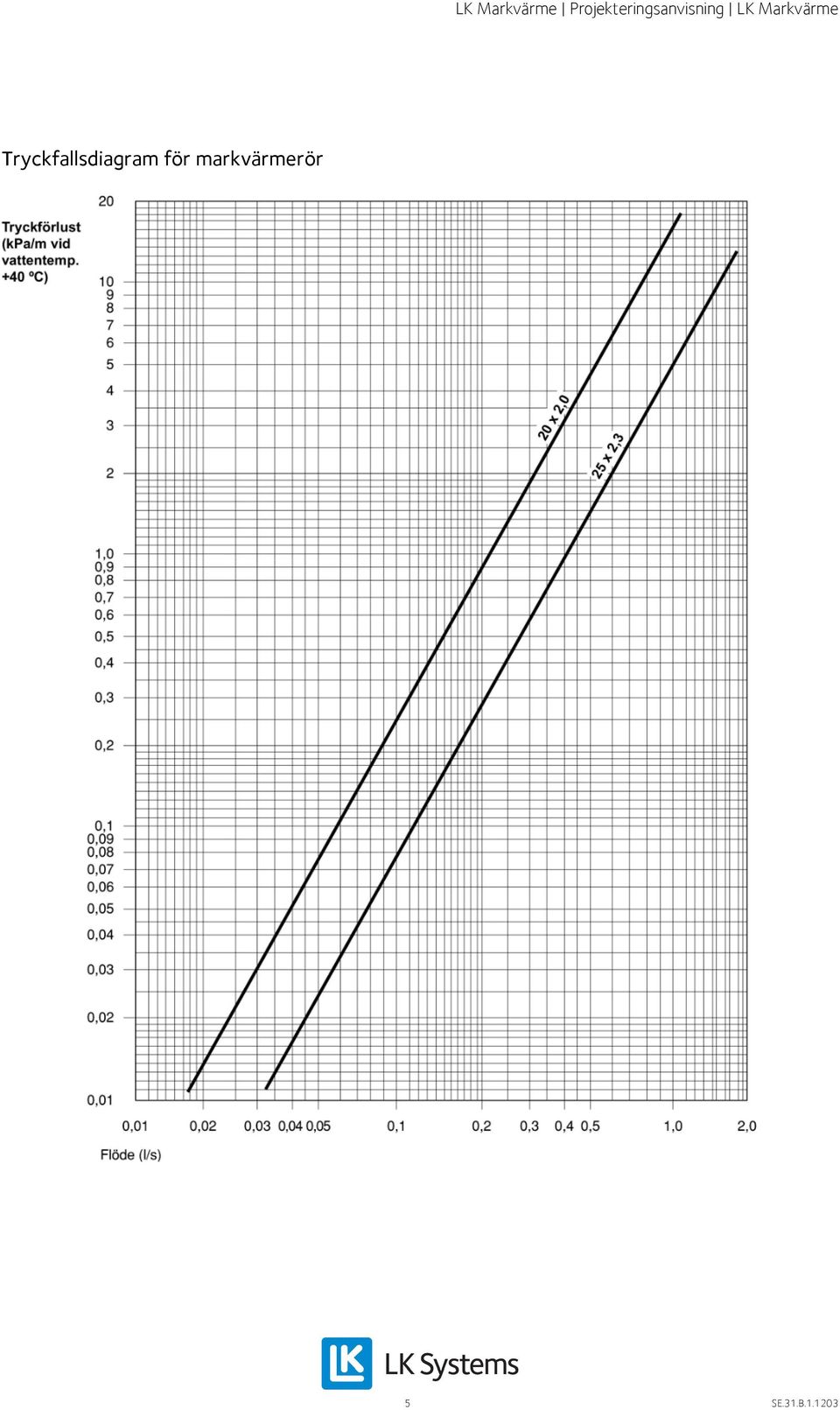

5 Tryckfallsdiagram för markvärmerör 5 SE.31.B

6 Inkoppling till gas- eller oljepanna Funktion LK Markgivare ETOG styr till- respektive frånslag av markvärmeanläggningen via LK Styrenhet ETO2. LK Styrenhet ETO2 konstanthåller framledningstemperaturen via påverkan av 0-10 V ställdon (ej LK artikel). Reglerfunktion LK Rörgivare ETF reglerar styrventil SV1 via LK Styrenhet ETO2 så att konstant framledningstemperatur erhålls. 6 SE.31.B

7 Inkoppling till 2-stegskopplad abonnentcentral Funktion LK Markgivare ETOG, styr till- respektive frånslag av markvärmeanläggningen via LK Styrenhet ETO2. Reglerutrustningtyp DUC eller konventionell styrfunktionsenhet för markvärmeanläggningen integreras med fastighetens övriga styr- och reglerutrustningar och ingår ej i LK:s produktsortiment. Reglerfunktion Temperaturgivare GT reglerar styrventil SV1 och SV2 i sekvens via styrfunktionsenhet RC alternativt DUC, så att konstant framledningstemperatur erhålls. Pump för värmebärare ska vara i kontinuerlig drift eller frånslagsfördröjd 24 timmar under vinterperioden. Pumpmotionering ska ske sommartid. Värmeväxlare förbigång Avstängningsventil ska vara öppen sommartid. 7 SE.31.B

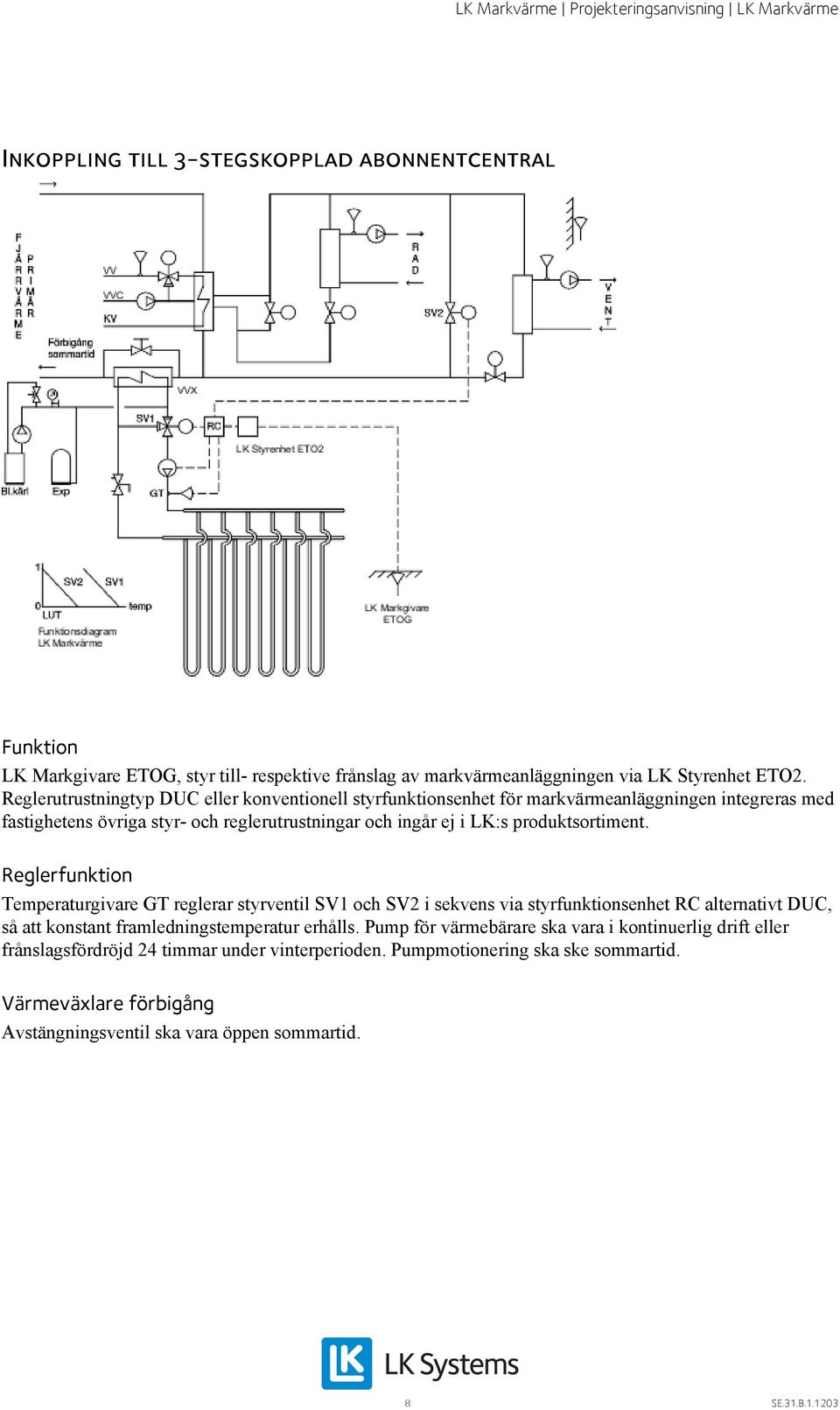

8 Inkoppling till 3-stegskopplad abonnentcentral Funktion LK Markgivare ETOG, styr till- respektive frånslag av markvärmeanläggningen via LK Styrenhet ETO2. Reglerutrustningtyp DUC eller konventionell styrfunktionsenhet för markvärmeanläggningen integreras med fastighetens övriga styr- och reglerutrustningar och ingår ej i LK:s produktsortiment. Reglerfunktion Temperaturgivare GT reglerar styrventil SV1 och SV2 i sekvens via styrfunktionsenhet RC alternativt DUC, så att konstant framledningstemperatur erhålls. Pump för värmebärare ska vara i kontinuerlig drift eller frånslagsfördröjd 24 timmar under vinterperioden. Pumpmotionering ska ske sommartid. Värmeväxlare förbigång Avstängningsventil ska vara öppen sommartid. 8 SE.31.B
