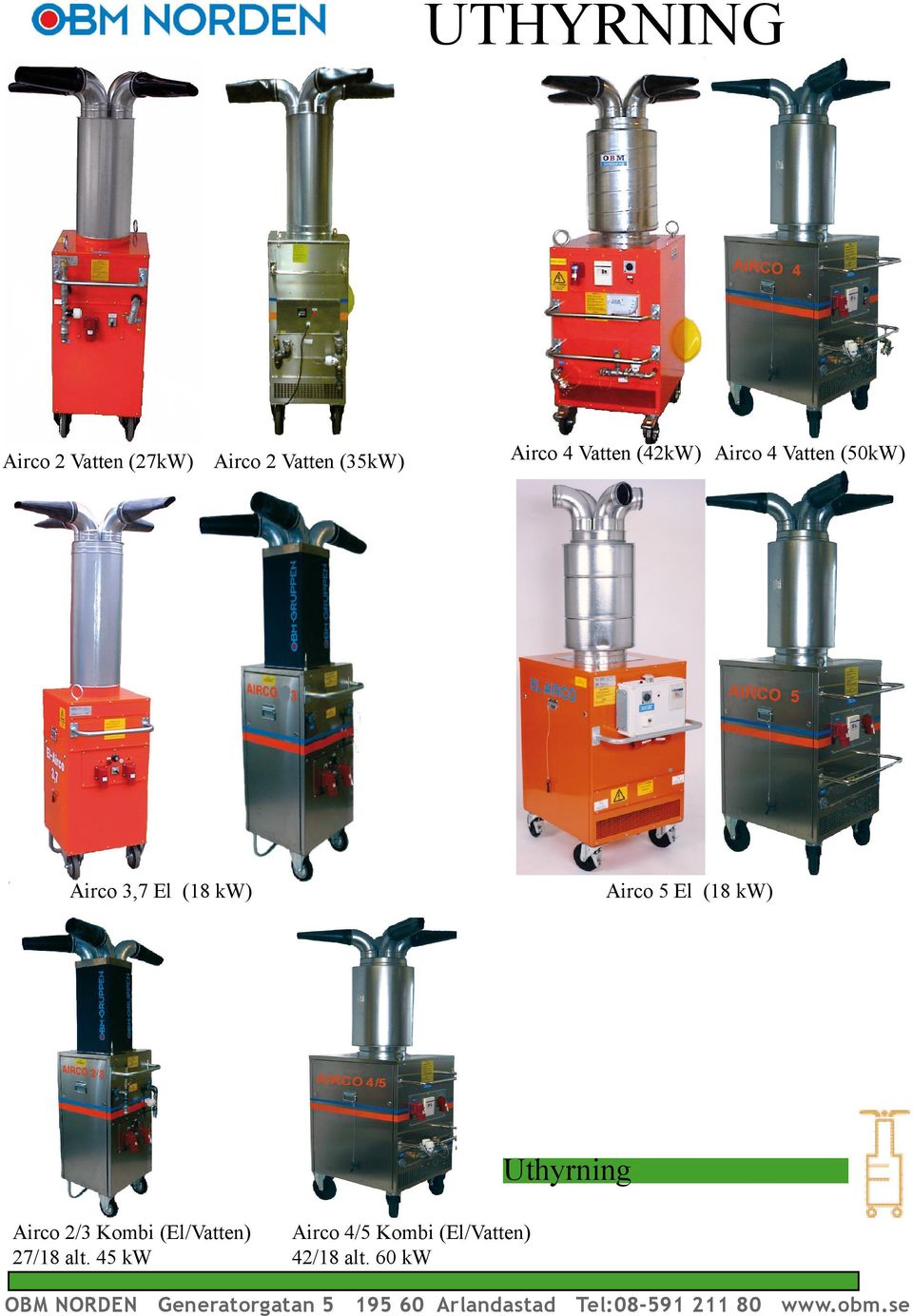

1 UTHYRNING Airco 2 Vatten (27kW) Airco 2 Vatten (35kW) Airco 4 Vatten (42kW) Airco 4 Vatten (50kW) Airco 3,7 El (18 kw) Airco 5 El (18 kw) Airco 2/3 Kombi (El/Vatten) 27/18 alt. 45 kw Airco 4/5 Kombi (El/Vatten) 42/18 alt. 60 kw

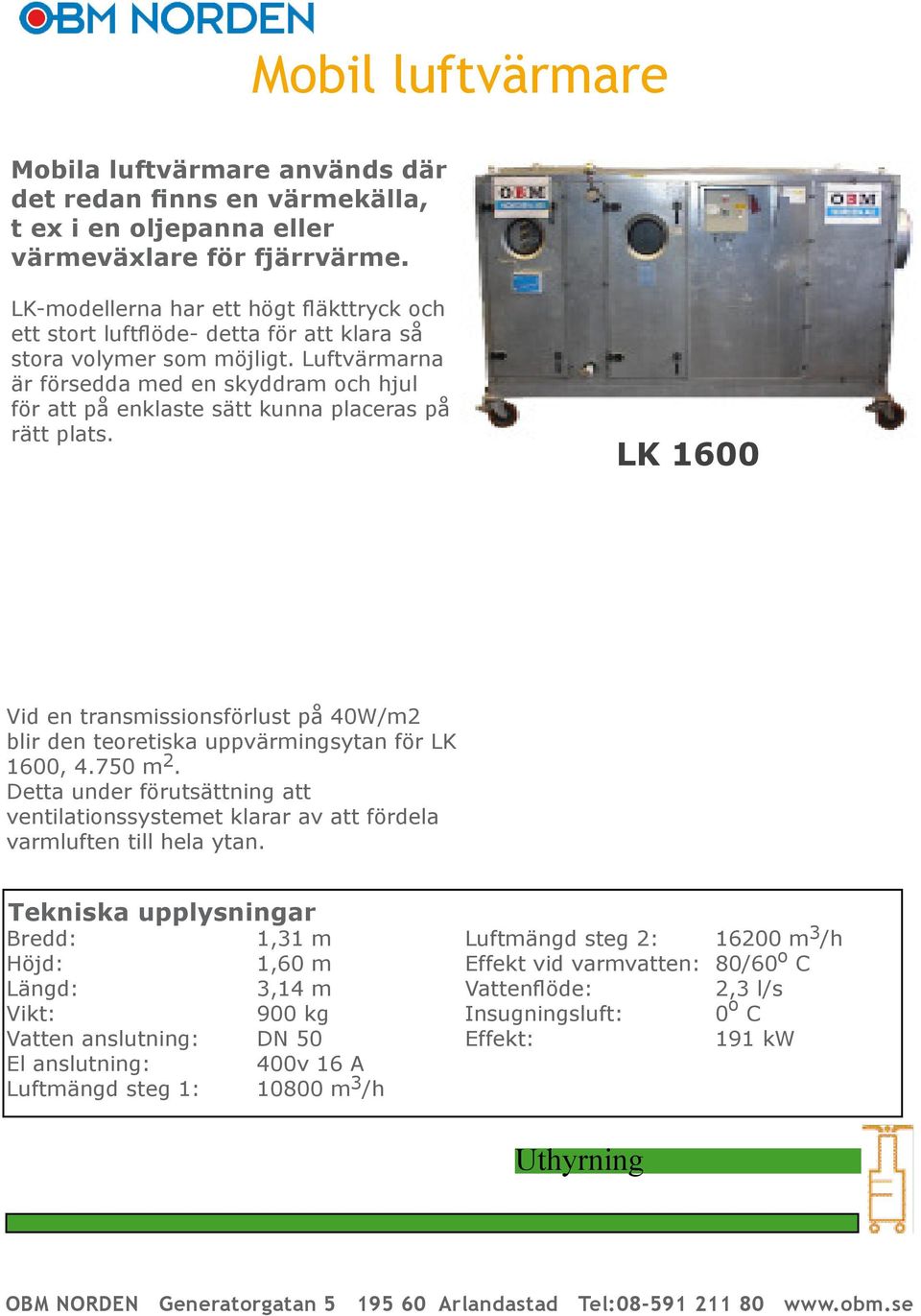

2 Mobil luftvärmare Mobila luftvärmare används där det redan finns en värmekälla, t ex i en oljepanna eller värmeväxlare för fjärrvärme. LK-modellerna har ett högt fl äkttryck och ett stort luftfl öde- detta för att klara så stora volymer som möjligt. Luftvärmarna är försedda med en skyddram och hjul för att på enklaste sätt kunna placeras på rätt plats. LK 1600 Vid en transmissionsförlust på 40W/m2 blir den teoretiska uppvärmingsytan för LK 1600, m 2. Detta under förutsättning att ventilationssystemet klarar av att fördela varmluften till hela ytan. Bredd: 1,31 m Höjd: 1,60 m Längd: 3,14 m Vikt: 900 kg Vatten anslutning: DN 50 El anslutning: 400v 16 A Luftmängd steg 1: m 3 /h Luftmängd steg 2: m 3 /h Effekt vid varmvatten: 80/60 o C Vattenfl öde: 2,3 l/s Insugningsluft: 0 o C Effekt: 191 kw

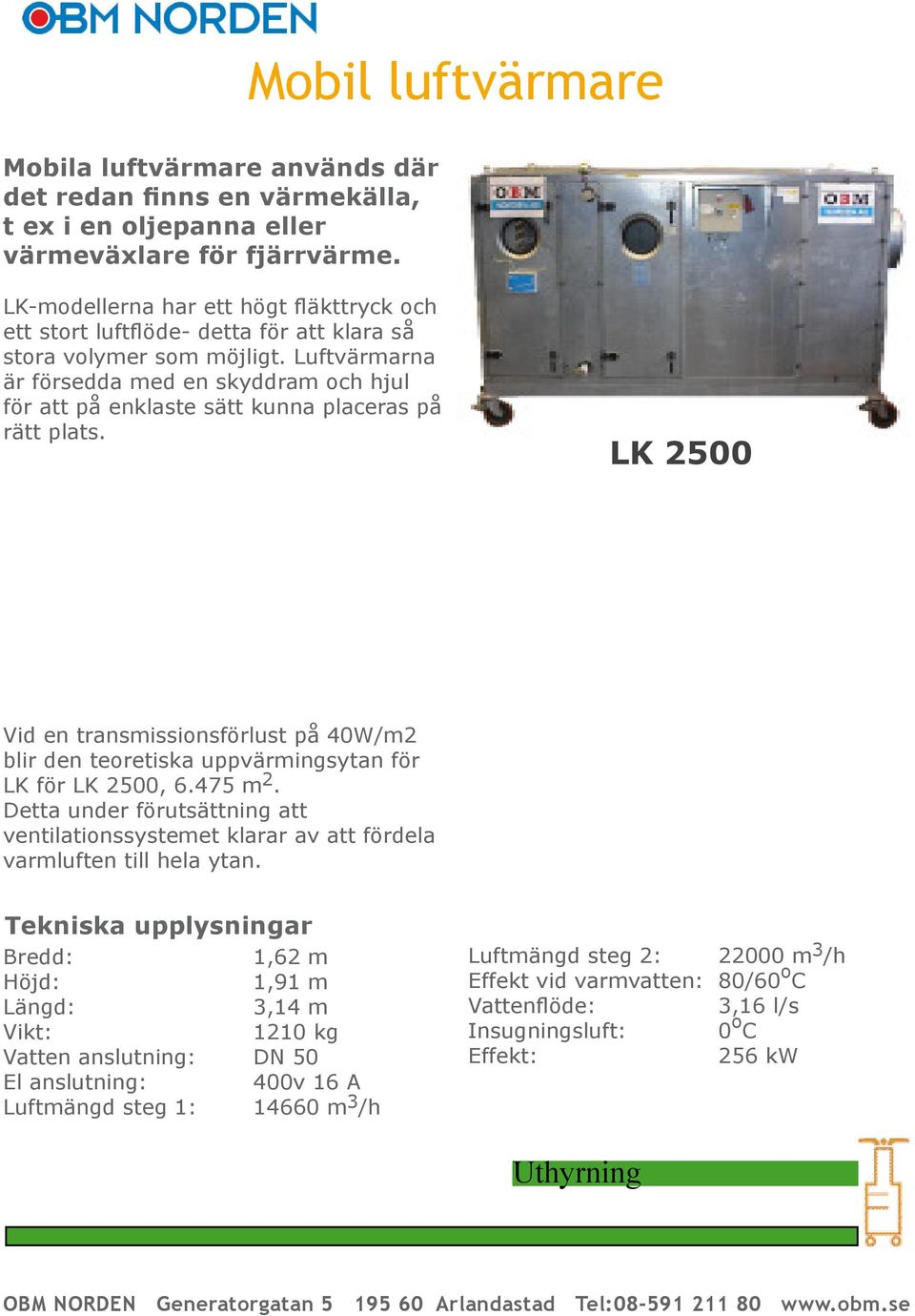

3 Mobila luftvärmare används där det redan finns en värmekälla, t ex i en oljepanna eller värmeväxlare för fjärrvärme. Mobil luftvärmare LK-modellerna har ett högt fl äkttryck och ett stort luftfl öde- detta för att klara så stora volymer som möjligt. Luftvärmarna är försedda med en skyddram och hjul för att på enklaste sätt kunna placeras på rätt plats. LK 2500 Vid en transmissionsförlust på 40W/m2 blir den teoretiska uppvärmingsytan för LK för LK 2500, m 2. Detta under förutsättning att ventilationssystemet klarar av att fördela varmluften till hela ytan. Bredd: 1,62 m Höjd: 1,91 m Längd: 3,14 m Vikt: 1210 kg Vatten anslutning: DN 50 El anslutning: 400v 16 A Luftmängd steg 1: m 3 /h Luftmängd steg 2: m 3 /h Effekt vid varmvatten: 80/60 o C Vattenfl öde: 3,16 l/s Insugningsluft: 0 o C Effekt: 256 kw

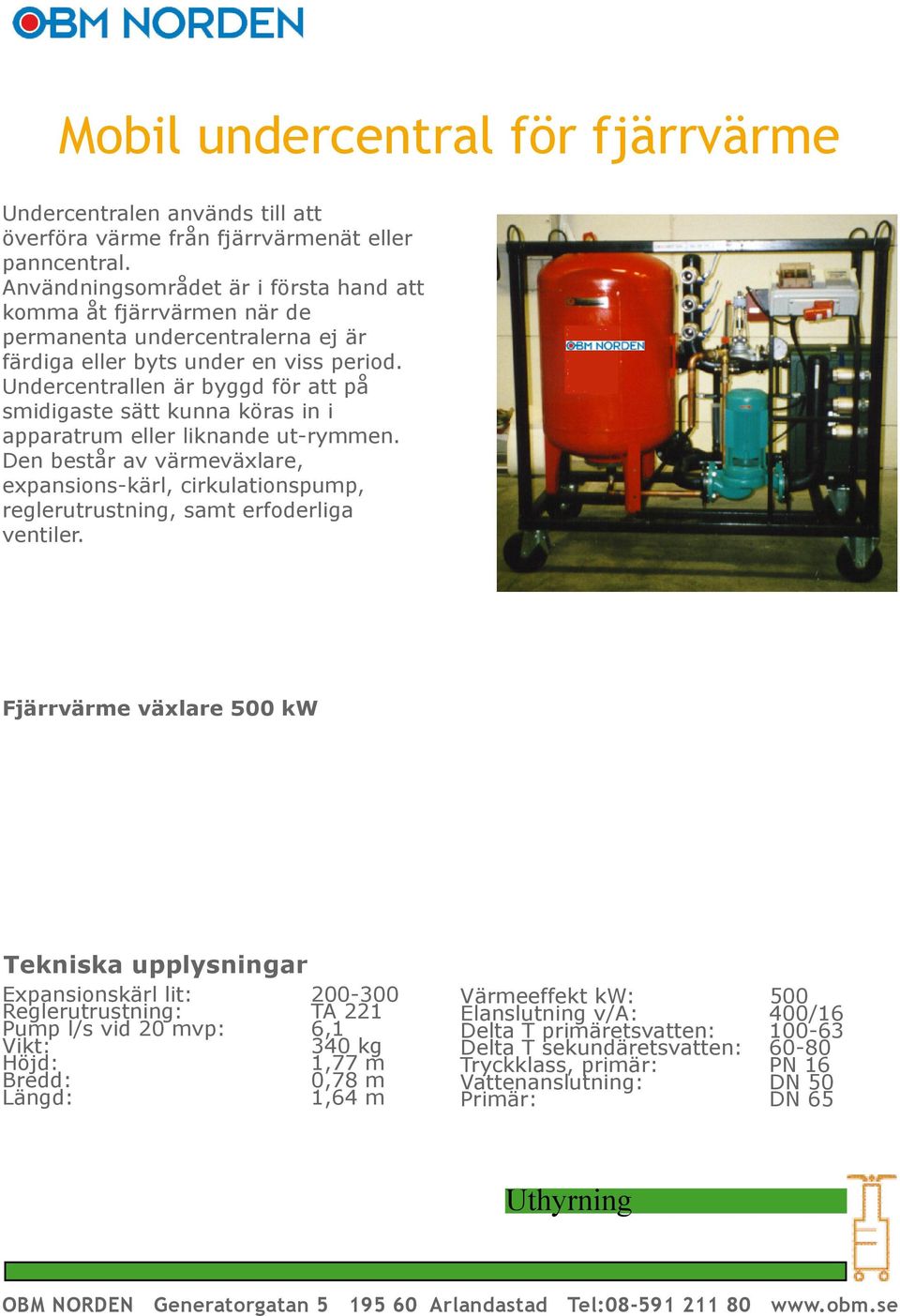

4 Mobil undercentral för fjärrvärme Undercentralen används till att överföra värme från fjärrvärmenät eller panncentral. Användningsområdet är i första hand att komma åt fjärrvärmen när de permanenta undercentralerna ej är färdiga eller byts under en viss period. Undercentrallen är byggd för att på smidigaste sätt kunna köras in i apparatrum eller liknande ut-rymmen. Den består av värmeväxlare, expansions-kärl, cirkulationspump, reglerutrustning, samt erfoderliga ventiler. Fjärrvärme växlare 500 kw Expansionskärl lit: Reglerutrustning: TA 221 Pump l/s vid 20 mvp: 6,1 Vikt: 340 kg Höjd: 1,77 m Bredd: 0,78 m Längd: 1,64 m Värmeeffekt kw: 500 Elanslutning v/a: 400/16 Delta T primäretsvatten: Delta T sekundäretsvatten: Tryckklass, primär: PN 16 Vattenanslutning: DN 50 Primär: DN 65

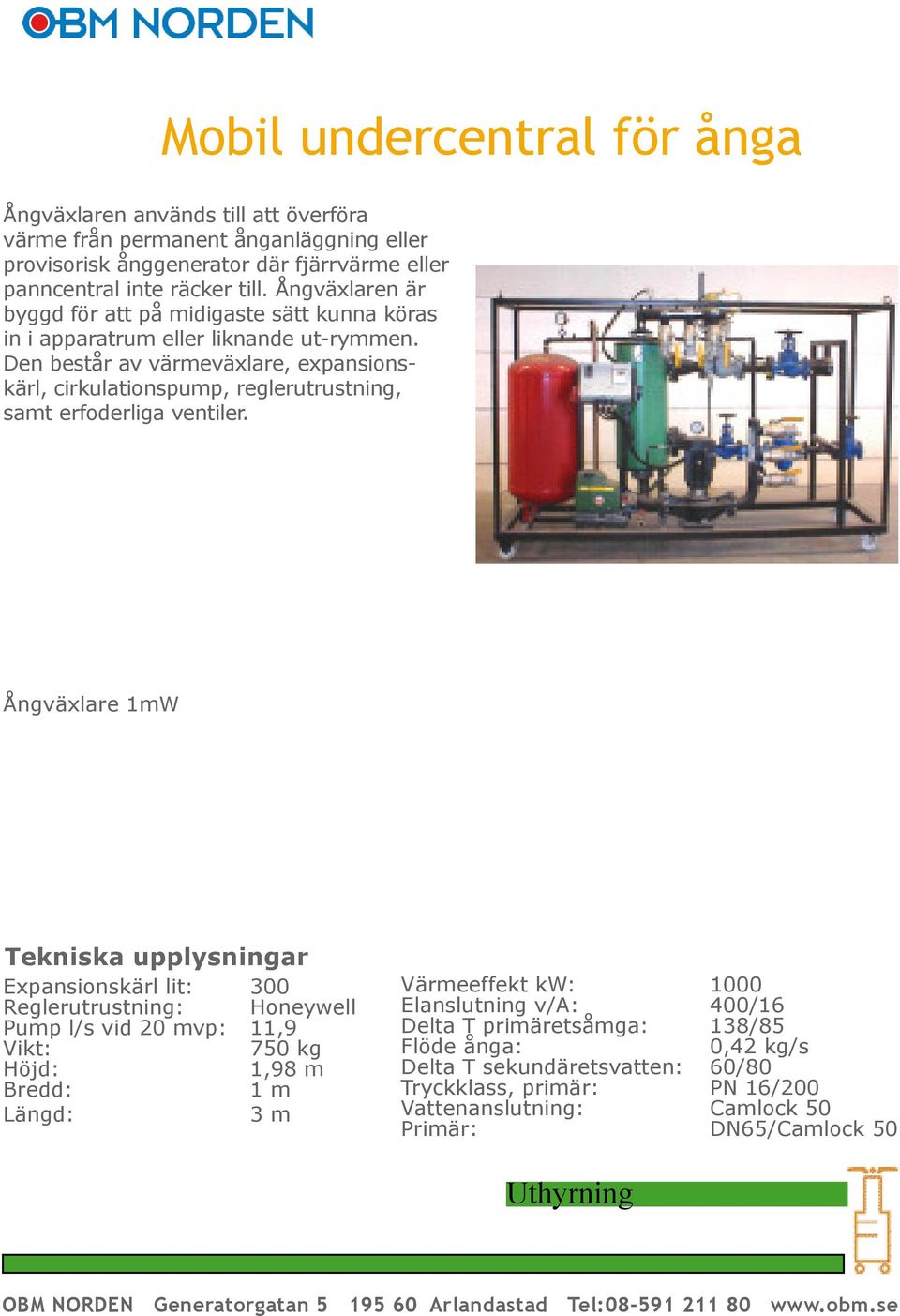

5 Mobil undercentral för ånga Ångväxlaren används till att överföra värme från permanent ånganläggning eller provisorisk ånggenerator där fjärrvärme eller panncentral inte räcker till. Ångväxlaren är byggd för att på midigaste sätt kunna köras in i apparatrum eller liknande ut-rymmen. Den består av värmeväxlare, expansionskärl, cirkulationspump, reglerutrustning, samt erfoderliga ventiler. Ångväxlare 1mW Expansionskärl lit: 300 Reglerutrustning: Honeywell Pump l/s vid 20 mvp: 11,9 Vikt: 750 kg Höjd: 1,98 m Bredd: 1 m Längd: 3 m Värmeeffekt kw: 1000 Elanslutning v/a: 400/16 Delta T primäretsåmga: 138/85 Flöde ånga: 0,42 kg/s Delta T sekundäretsvatten: 60/80 Tryckklass, primär: PN 16/200 Vattenanslutning: Camlock 50 Primär: DN65/Camlock 50

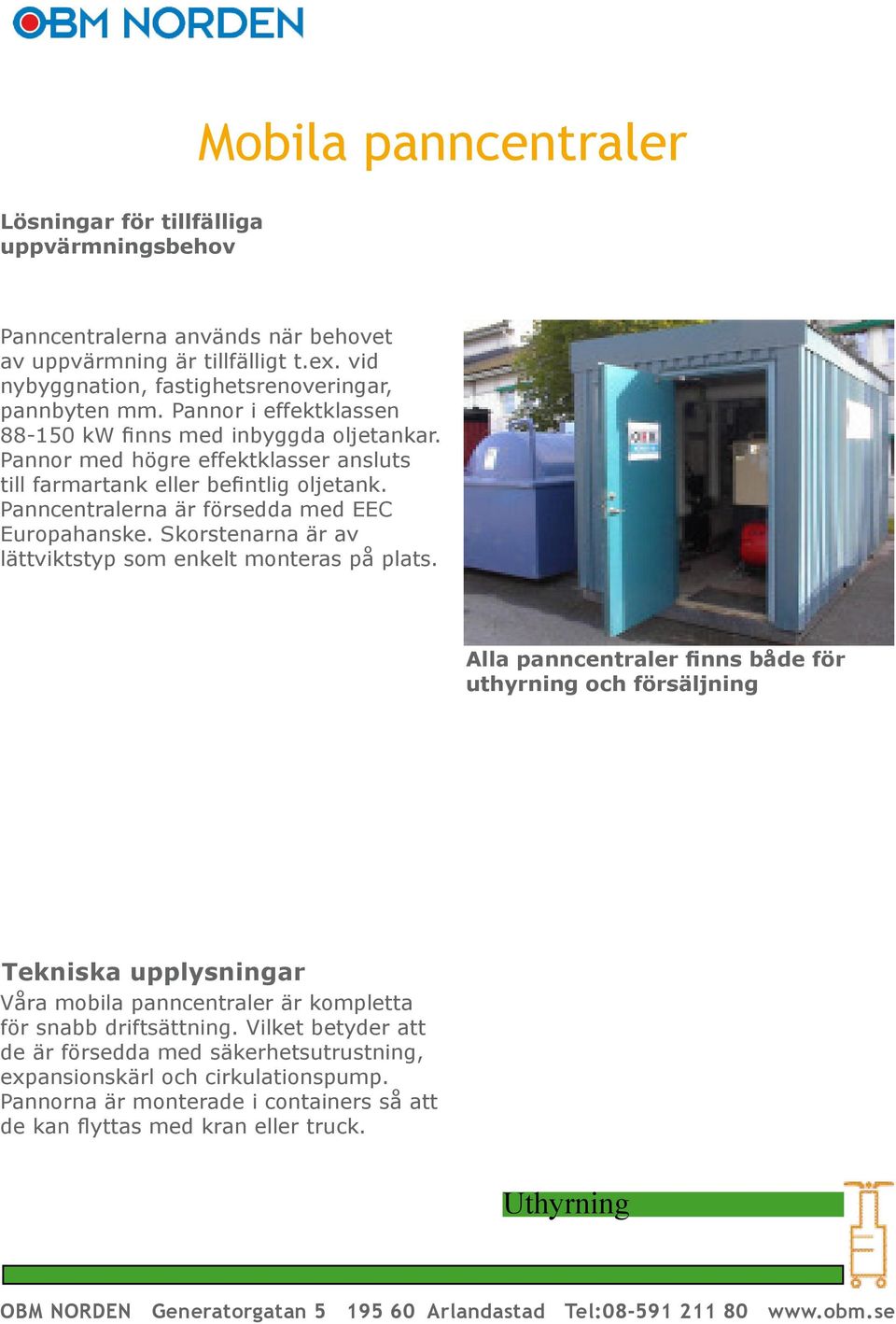

6 Mobila panncentraler Lösningar för tillfälliga uppvärmningsbehov Panncentralerna används när behovet av uppvärmning är tillfälligt t.ex. vid nybyggnation, fastighetsrenoveringar, pannbyten mm. Pannor i effektklassen kw fi nns med inbyggda oljetankar. Pannor med högre effektklasser ansluts till farmartank eller befi ntlig oljetank. Panncentralerna är försedda med EEC Europahanske. Skorstenarna är av lättviktstyp som enkelt monteras på plats. Alla panncentraler finns både för uthyrning och försäljning Våra mobila panncentraler är kompletta för snabb driftsättning. Vilket betyder att de är försedda med säkerhetsutrustning, expansionskärl och cirkulationspump. Pannorna är monterade i containers så att de kan fl yttas med kran eller truck.

7 Mobil varmluftspanna Den mobila varmluftspannan är ett utmärkt hjälpmedel när stora volymer skall värmas snabbt och effektivt. Det enda som behövs är en elanslutning på 16 A och olja, sedan är varmluftspannan startklar. Ett högt fl äkttryck gör det möjligt att transportera den uppvärmda luften både långt och högt. För att få bästa driftsekonomi kan även returluft andvändas och rumstermostat anslutas. Varmluftspannan är byggd på en lättviktkaross för att minska vikten och kan lyftas både med truck och kran. THC 300 Bredd: 2,20 m Höjd: 2,20 m Längd: 5,0 m Egenvikt: 1800 kg Oljetankar: 3st á 1000L Netto effekt: 350 kw Elanslutning: 400 v 16 A Luftfl öde: m 3 /h

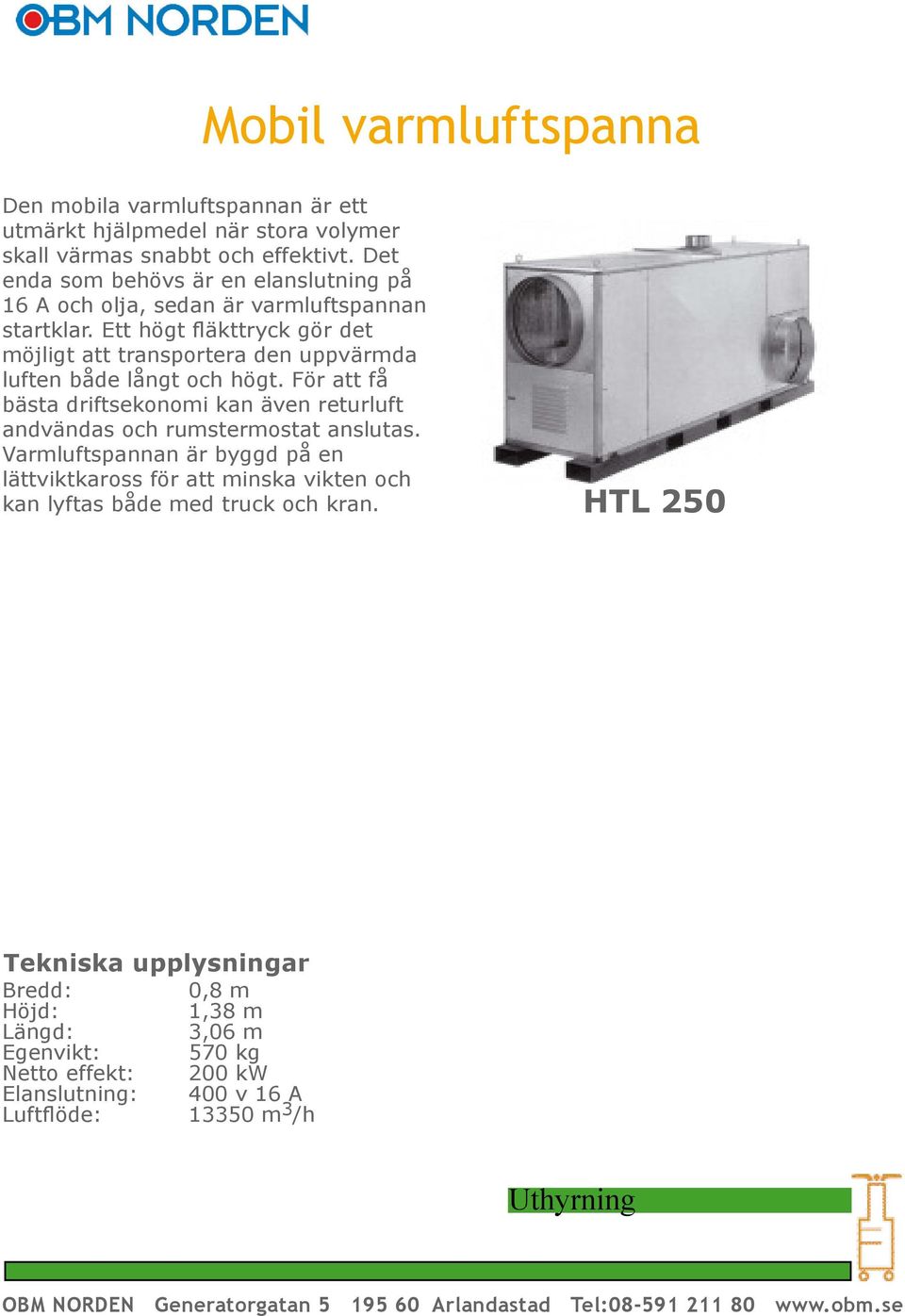

8 Mobil varmluftspanna Den mobila varmluftspannan är ett utmärkt hjälpmedel när stora volymer skall värmas snabbt och effektivt. Det enda som behövs är en elanslutning på 16 A och olja, sedan är varmluftspannan startklar. Ett högt fl äkttryck gör det möjligt att transportera den uppvärmda luften både långt och högt. För att få bästa driftsekonomi kan även returluft andvändas och rumstermostat anslutas. Varmluftspannan är byggd på en lättviktkaross för att minska vikten och kan lyftas både med truck och kran. HTL 250 Bredd: 0,8 m Höjd: 1,38 m Längd: 3,06 m Egenvikt: 570 kg Netto effekt: 200 kw Elanslutning: Luftfl öde: 400 v 16 A m 3 /h

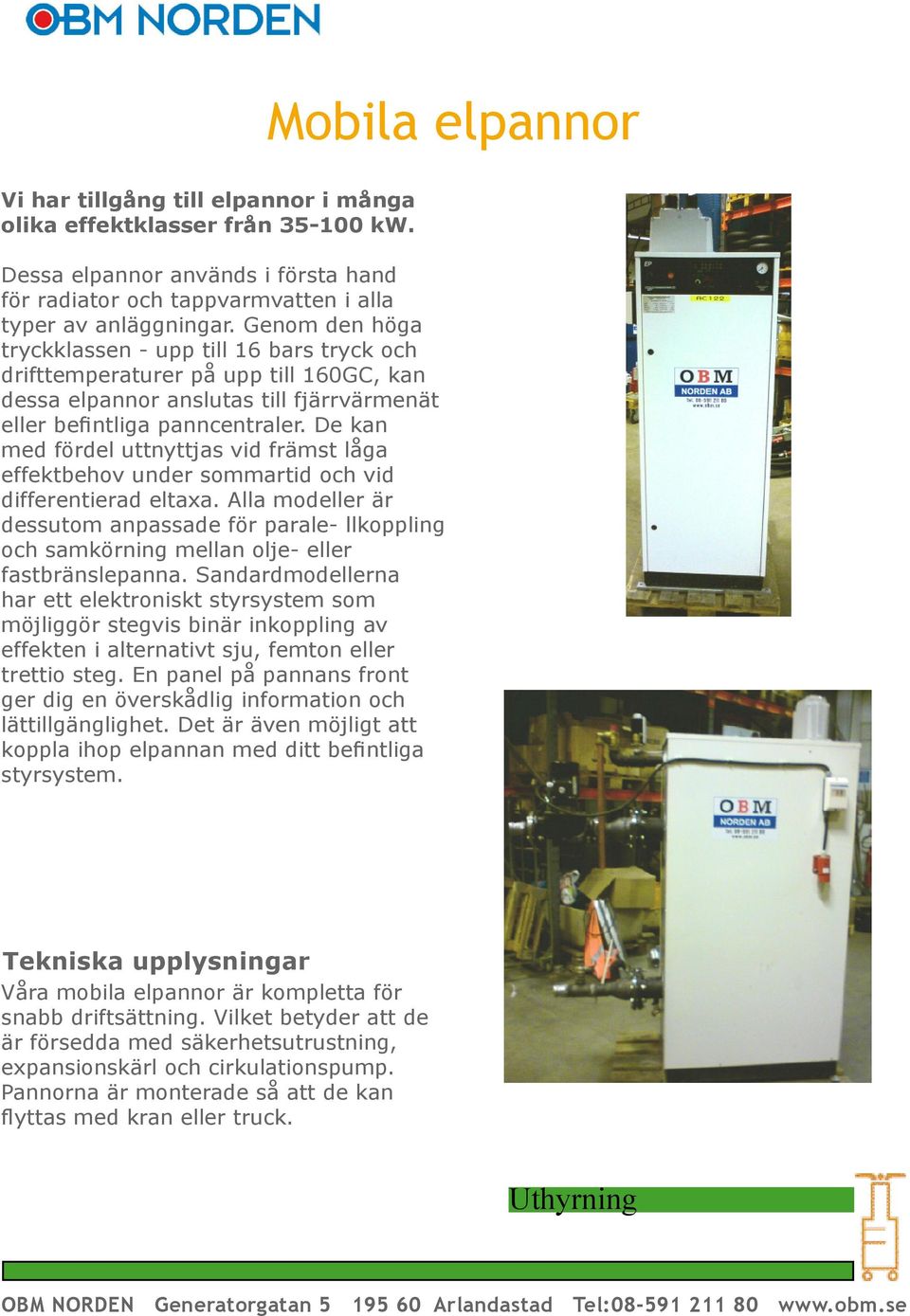

9 Mobila elpannor Vi har tillgång till elpannor i många olika effektklasser från kw. Dessa elpannor används i första hand för radiator och tappvarmvatten i alla typer av anläggningar. Genom den höga tryckklassen - upp till 16 bars tryck och drifttemperaturer på upp till 160GC, kan dessa elpannor anslutas till fjärrvärmenät eller befi ntliga panncentraler. De kan med fördel uttnyttjas vid främst låga effektbehov under sommartid och vid differentierad eltaxa. Alla modeller är dessutom anpassade för parale- llkoppling och samkörning mellan olje- eller fastbränslepanna. Sandardmodellerna har ett elektroniskt styrsystem som möjliggör stegvis binär inkoppling av effekten i alternativt sju, femton eller trettio steg. En panel på pannans front ger dig en överskådlig information och lättillgänglighet. Det är även möjligt att koppla ihop elpannan med ditt befi ntliga styrsystem. Våra mobila elpannor är kompletta för snabb driftsättning. Vilket betyder att de är försedda med säkerhetsutrustning, expansionskärl och cirkulationspump. Pannorna är monterade så att de kan fl yttas med kran eller truck.

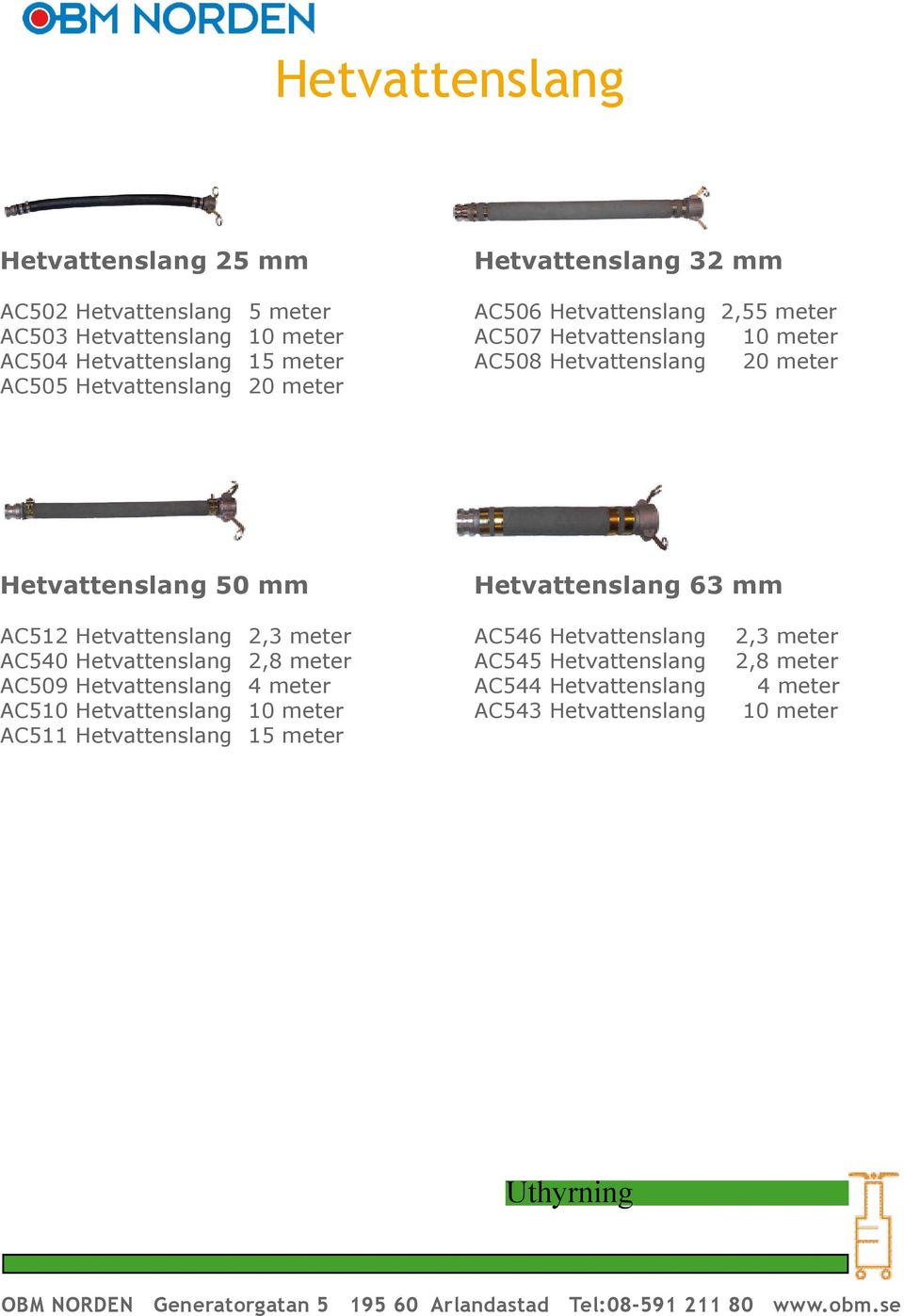

10 Hetvattenslang Hetvattenslang 25 mm AC502 Hetvattenslang 5 meter AC503 Hetvattenslang 10 meter AC504 Hetvattenslang 15 meter AC505 Hetvattenslang 20 meter Hetvattenslang 32 mm AC506 Hetvattenslang 2,55 meter AC507 Hetvattenslang 10 meter AC508 Hetvattenslang 20 meter Hetvattenslang 50 mm Hetvattenslang 63 mm AC512 Hetvattenslang 2,3 meter AC540 Hetvattenslang 2,8 meter AC509 Hetvattenslang 4 meter AC510 Hetvattenslang 10 meter AC511 Hetvattenslang 15 meter AC546 Hetvattenslang AC545 Hetvattenslang AC544 Hetvattenslang AC543 Hetvattenslang 2,3 meter 2,8 meter 4 meter 10 meter

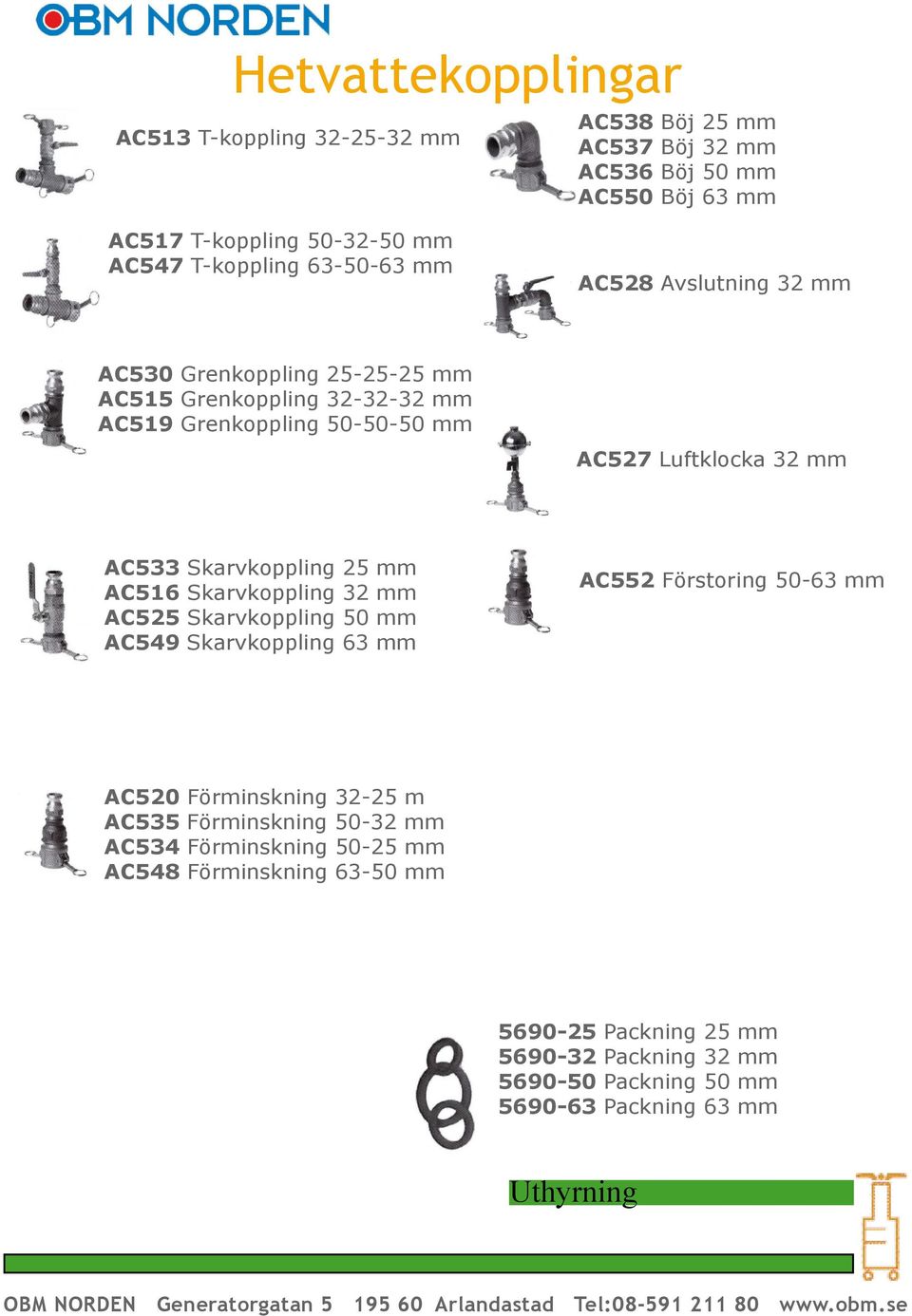

11 Hetvattekopplingar AC513 T-koppling mm AC538 Böj 25 mm AC537 Böj 32 mm AC536 Böj 50 mm AC550 Böj 63 mm AC517 T-koppling mm AC547 T-koppling mm AC528 Avslutning 32 mm AC530 Grenkoppling mm AC515 Grenkoppling mm AC519 Grenkoppling mm AC527 Luftklocka 32 mm AC533 Skarvkoppling 25 mm AC516 Skarvkoppling 32 mm AC525 Skarvkoppling 50 mm AC549 Skarvkoppling 63 mm AC552 Förstoring mm AC520 Förminskning m AC535 Förminskning mm AC534 Förminskning mm AC548 Förminskning mm Packning 25 mm Packning 32 mm Packning 50 mm Packning 63 mm

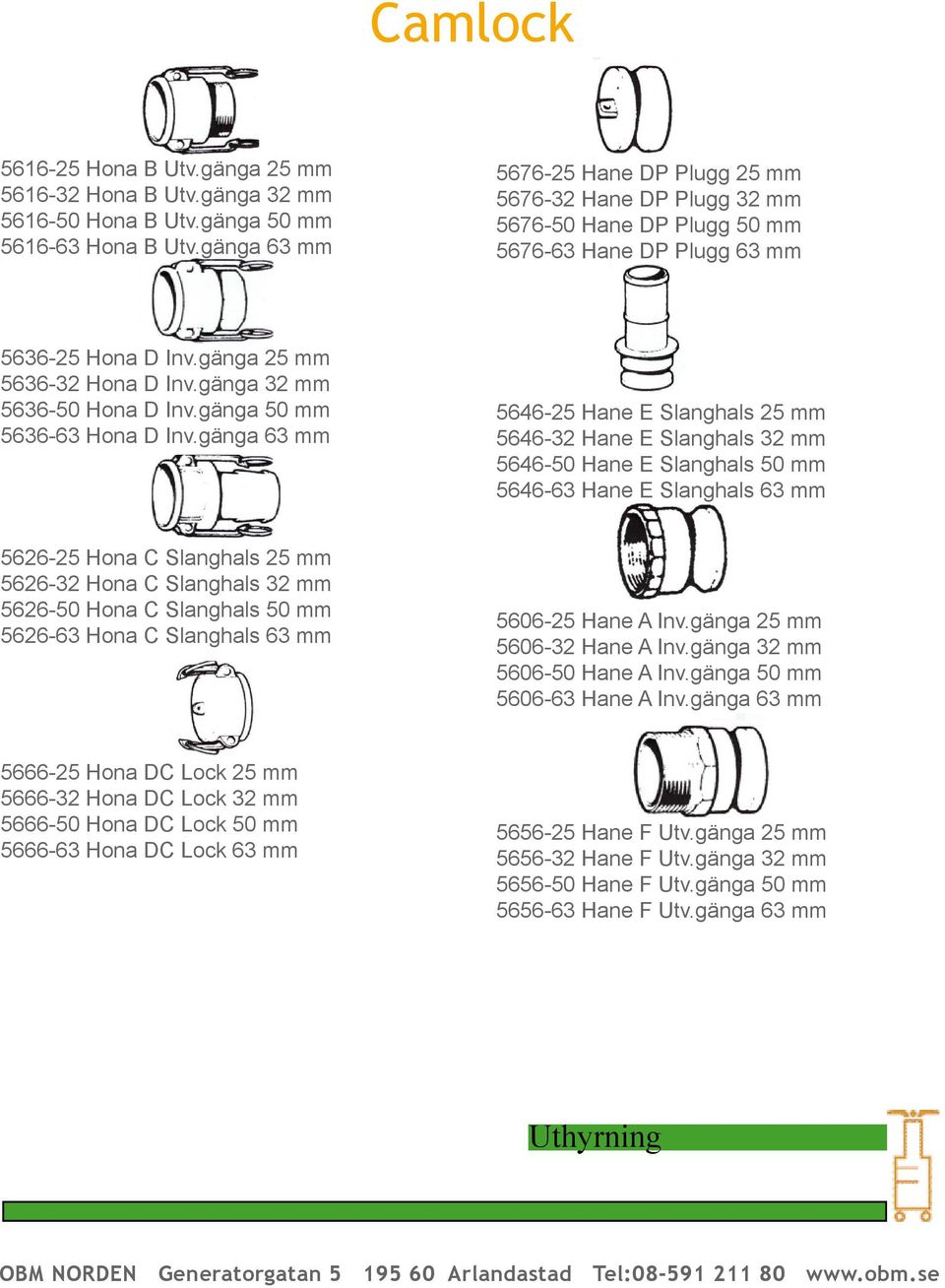

12 Camlock Hona B Utv.gänga 25 mm Hona B Utv.gänga 32 mm Hona B Utv.gänga 50 mm Hona B Utv.gänga 63 mm Hane DP Plugg 25 mm Hane DP Plugg 32 mm Hane DP Plugg 50 mm Hane DP Plugg 63 mm Hona D Inv.gänga 25 mm Hona D Inv.gänga 32 mm Hona D Inv.gänga 50 mm Hona D Inv.gänga 63 mm Hane E Slanghals 25 mm Hane E Slanghals 32 mm Hane E Slanghals 50 mm Hane E Slanghals 63 mm Hona C Slanghals 25 mm Hona C Slanghals 32 mm Hona C Slanghals 50 mm Hona C Slanghals 63 mm Hane A Inv.gänga 25 mm Hane A Inv.gänga 32 mm Hane A Inv.gänga 50 mm Hane A Inv.gänga 63 mm Hona DC Lock 25 mm Hona DC Lock 32 mm Hona DC Lock 50 mm Hona DC Lock 63 mm Hane F Utv.gänga 25 mm Hane F Utv.gänga 32 mm Hane F Utv.gänga 50 mm Hane F Utv.gänga 63 mm
