1 Inom RIEEB har energikonsulter analyserat hur nationella regler (BBR mm) påverkar energieffektivitet inom ett 30-tal byggnader (bostäder, kontor, skolor mm). Hänsyn har tagits till de särskilda förhållanden som gäller för olika regioner, exempelvis klimat, arkitektur, byggnadsteknik m.m. RIEEB-projektet skall öka kunskap och medvetenhet i energieffektivitet i byggnader bland deltagande regioner. Erfarenheterna från projektet skall användas för att påverka hur arkitekter, ingenjörer, byggbolag samt byggherrar m.m. kan/skall arbeta för att minska energibehovet av byggnader. Samt påverka EU:s lagstiftning inom energiområdet för att uppnå klimatmålen. Dessutom skall ett verktyg (plausibility tool) utvecklas som ger kommuner m.m. bättre möjlighet att utvärdera energikalylen i samband med bygglov.

2 RIEEB Final Conference October Jelcz-Laskowice

3 Sverige deltar i följande subprojekt: SustraMM Hållbara transporter för mobilitet SCC En hållbar klimatutmaning LEEAN Lokala nätverk och rådgivning för energieffektivisering RIEEB Regional påverkan med energieffektiva byggnader PraTLA Praktisk utbildning på lokala myndigheter

4 Energy Performance of Buildings Directive Essential requirements for the EU Member States EU-Directive /91/EG Creation of integrated assessment rules for buildings - asses CO 2 -emissions Energy demand limits for new buildings Specifications re the use of renewable energy in new buildings Energy demand limits for extensively renovated buildings Energy certification in form of energy performance certificates for all buildings. Regular review of the efficiency of the heaters and coolers

5 Energy Performance of Buildings Directive Essential requirements for the EU Member States EU-Directive /31/EU Introduction of the "Nearly zero-energy building" as a standard for all new buildings from (Article 9) Calculation of the so-called cost-optimal levels of energy requirements for new and existing buildings. Independent controlling system for the energy performance certificates: (Article 18) Strengthening of the energy performance certificates (Article 12). Energy performance certificate in commercial real estate advertisements (Article 12) Lists of accredited experts: (Article 17)

6

7

8 Members

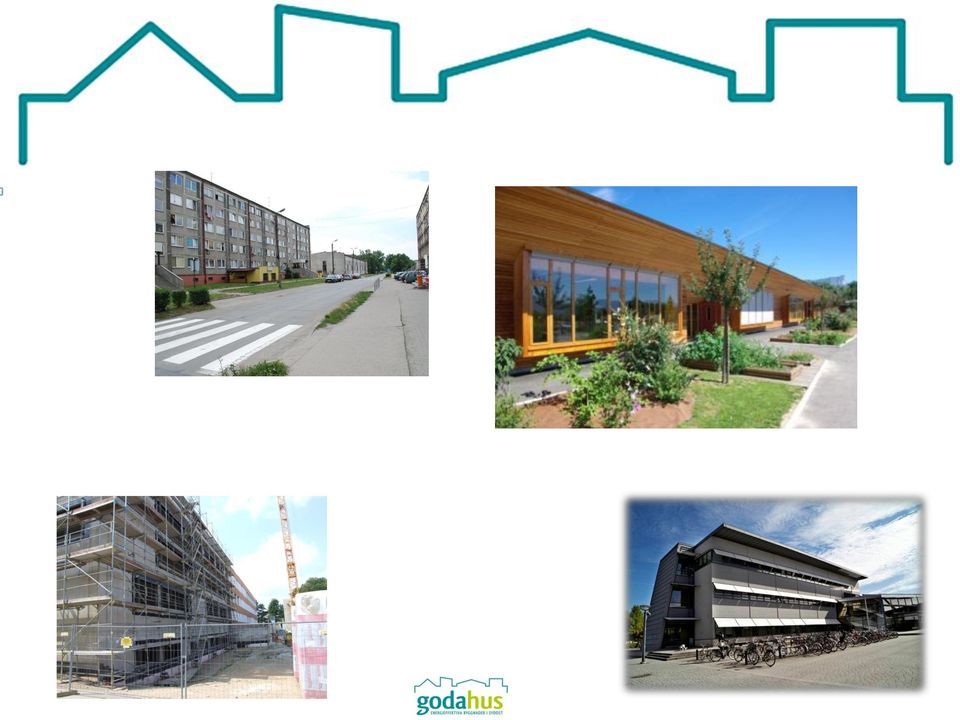

9

10 Bostäder Tallen 2, Ronneby: Flerbostadshus 3 våningar + källare Uppvärmd yta (A temp ) = 3360 m 2 Ombyggnad av hus med självdrag till FTX-ventilation Tilläggsisolering på vind 300 mm Byte av samtliga fönster Inglasning av balkonger Individuell mätning av varmvatten Injustering av värmesystem

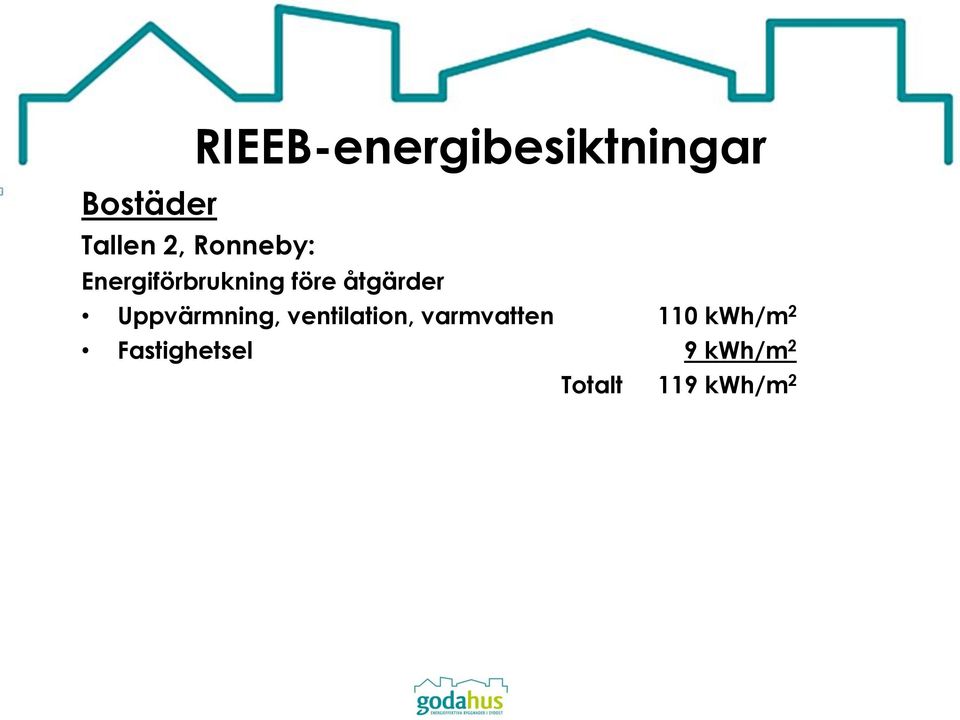

11 Bostäder Tallen 2, Ronneby: Energiförbrukning före åtgärder Uppvärmning, ventilation, varmvatten 110 kwh/m 2 Fastighetsel 9 kwh/m 2 Totalt 119 kwh/m 2

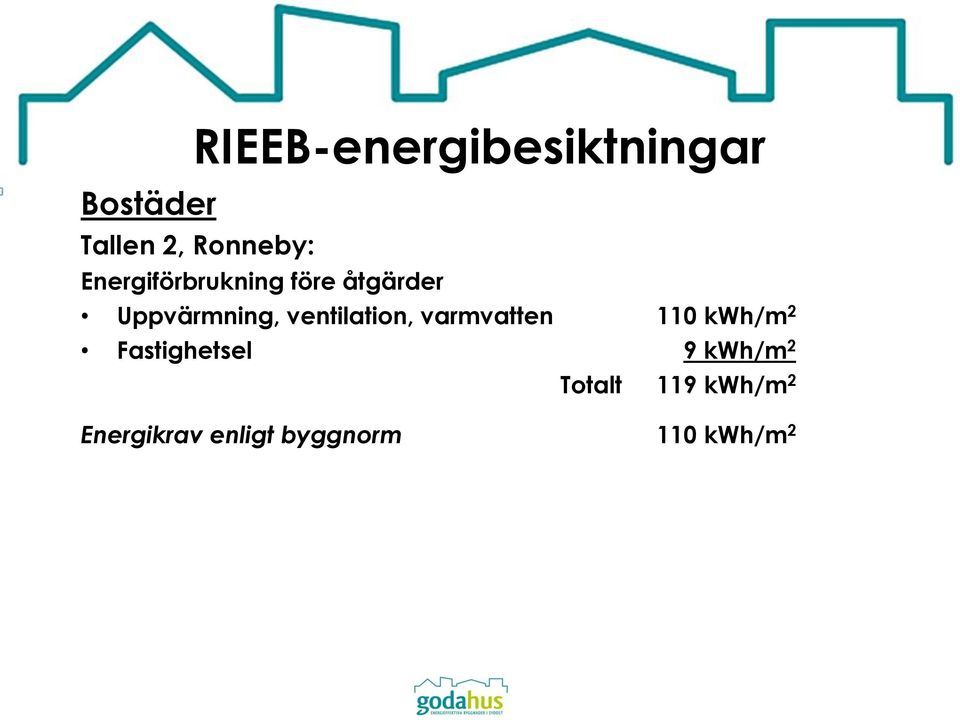

12 Bostäder Tallen 2, Ronneby: Energiförbrukning före åtgärder Uppvärmning, ventilation, varmvatten 110 kwh/m 2 Fastighetsel 9 kwh/m 2 Totalt 119 kwh/m 2 Energikrav enligt byggnorm 110 kwh/m 2

13 Bostäder Tallen 2, Ronneby: Energiförbrukning före åtgärder Uppvärmning, ventilation, varmvatten 110 kwh/m 2 Fastighetsel 9 kwh/m 2 Totalt 119 kwh/m 2 Energikrav enligt byggnorm 110 kwh/m 2 Energimål vid ombyggnad 75 kwh/m 2

14 Bostäder Tallen 2, Ronneby: Energiförbrukning före åtgärder Uppvärmning, ventilation, varmvatten 110 kwh/m 2 Fastighetsel 9 kwh/m 2 Totalt 119 kwh/m 2 Energikrav enligt byggnorm 110 kwh/m 2 Energimål vid ombyggnad 75 kwh/m 2 Energiförbrukning efter åtgärder Uppvärmning + ventilation 53 kwh/m 2 Varmvatten 30 kwh/m 2 Fastighetsel 13 kwh/m 2 Totalt 96 kwh/m 2

15 Bostäder Portvakten 1, Växjö: Flerbostadshus 8 våningar, två nybyggda passivhus Uppvärmd yta (A temp ) = 5318 m 2 Centralt luftbehandlingsaggregat (1 st /byggnad) har dubbla plattvärmeväxlare med temperaturverkningsgrad 85% Fjärrvärmecentral som betjänar byggnaderna

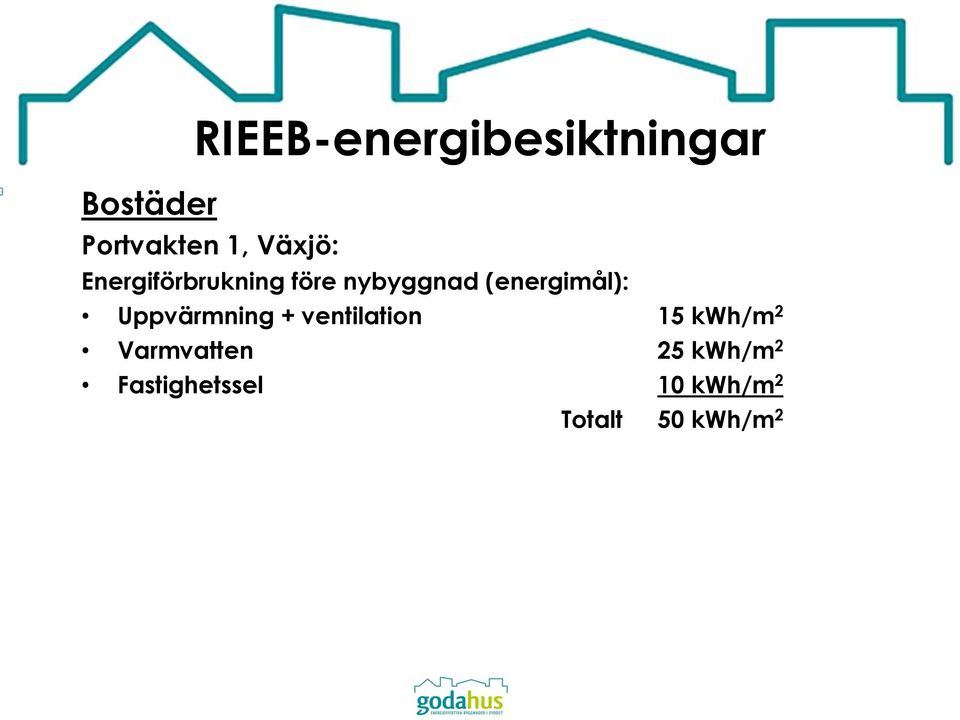

16 Bostäder Portvakten 1, Växjö: Energiförbrukning före nybyggnad (energimål): Uppvärmning + ventilation 15 kwh/m 2 Varmvatten 25 kwh/m 2 Fastighetssel 10 kwh/m 2 Totalt 50 kwh/m 2

17 Bostäder Portvakten 1, Växjö: Energiförbrukning före nybyggnad (energimål): Uppvärmning + ventilation 15 kwh/m 2 Varmvatten 25 kwh/m 2 Fastighetssel 10 kwh/m 2 Totalt 50 kwh/m 2 Energikrav enligt byggnorm 110 kwh/m 2

18 Bostäder Portvakten 1, Växjö: Energiförbrukning före nybyggnad (energimål): Uppvärmning + ventilation 15 kwh/m 2 Varmvatten 25 kwh/m 2 Fastighetssel 10 kwh/m 2 Totalt 50 kwh/m 2 Energikrav enligt byggnorm 110 kwh/m 2 Energiförbrukning i bruksskedet: Uppvärmning, ventilation, varmvatten 37 kwh/m 2 Fastighetsel 11 kwh/m 2 Totalt 48 kwh/m 2

19 Skolor Diabasen 1 - Bokelundskolan, Växjö: Tre byggnader med ett plan plus krypgrund Uppvärmd yta (A temp ) = 3109 m 2 Ombyggnad ny ventilation med FTX-aggregat Ombyggnad nytt radiatorsystem för värme Ombyggnad ny belysning Byte till 3-glas fönster med lägre fönsterhöjd Viss tilläggsisolering ytterväggar

20 Skolor Diabasen 1 Bokelundskolan, Växjö: Energiförbrukning före åtgärder 2006 (1968): Uppvärmning + ventilation 192 kwh/m 2 Varmvatten 5 kwh/m 2 Fastighetsel 32 kwh/m 2 Totalt 229 kwh/m 2

21 Skolor Diabasen 1 Bokelundskolan, Växjö: Energiförbrukning före åtgärder 2006 (1968): Uppvärmning + ventilation 192 kwh/m 2 Varmvatten 5 kwh/m 2 Fastighetsel 32 kwh/m 2 Totalt 229 kwh/m 2 Energikrav enligt byggnorm 145 kwh/m 2

22 Skolor Diabasen 1 Bokelundskolan, Växjö: Energiförbrukning före åtgärder 2006 (1968): Uppvärmning + ventilation 192 kwh/m 2 Varmvatten 5 kwh/m 2 Fastighetsel 32 kwh/m 2 Totalt 229 kwh/m 2 Energikrav enligt byggnorm 145 kwh/m 2 Energiförbrukning efter åtgärder 2011: Uppvärmning + ventilation 106 kwh/m 2 (97 kwh/m 2 ) Varmvatten 5 kwh/m 2 ( 5kWh/m 2 ) Fastighetsel 22 kwh/m 2 (18 kwh/m 2 ) Totalt 133 kwh/m 2 (120 kwh/m 2 )

23 Skolor Hedvig 1 - Fredriksbergskolan, Ronneby: Byggnader med fyra plan Uppvärmd yta (A temp ) = 7316 m 2 Ombyggnad av värmesystem Fönster är utbytta till energiglas Ny styr och reglerutrustning installerad

24 Skolor Hedvig 1 Fredriksbergskolan, Ronneby: Energiförbrukning före åtgärder 2009: Uppvärmning, ventilation, varmvatten 129 kwh/m 2 Fastighetsel 23 kwh/m 2 Totalt 152 kwh/m 2

25 Skolor Hedvig 1 Fredriksbergskolan, Ronneby: Energiförbrukning före åtgärder 2009: Uppvärmning, ventilation, varmvatten 129 kwh/m 2 Fastighetsel 23 kwh/m 2 Totalt 152 kwh/m 2 Energikrav enligt byggnorm 146 kwh/m 2

26 Skolor Hedvig 1 Fredriksbergskolan, Ronneby: Energiförbrukning före åtgärder 2009: Uppvärmning, ventilation, varmvatten 129 kwh/m 2 Fastighetsel 23 kwh/m 2 Totalt 152 kwh/m 2 Energikrav enligt byggnorm 146 kwh/m 2 Energiförbrukning efter åtgärder 2011: Uppvärmning, ventilation, varmvatten 62 kwh/m 2 Fastighetsel 20 kwh/m 2 Totalt 82 kwh/m 2

27 Skolor Växjö 12:11 - Linnéuniversitetet hus M, Växjö: Byggnad med fyra plan Uppvärmd yta (A temp ) = m 2 Åtgärder trimning av ventilationsåtervinning Ny solavskärmning

28 Skolor Växjö 12:11 Linnéuniversitet hus M, Växjö: Energiförbrukning före åtgärder 2008: Uppvärmning, ventilation, varmvatten 58 kwh/m 2 Fastighetsel 36 kwh/m 2 Komfortkyla 15 kwh/m 3 Totalt 109 kwh/m 2

29 Skolor Växjö 12:11 Linnéuniversitet hus M, Växjö: Energiförbrukning före åtgärder 2008: Uppvärmning, ventilation, varmvatten 58 kwh/m 2 Fastighetsel 36 kwh/m 2 Komfortkyla 15 kwh/m 3 Totalt 109 kwh/m 2 Energikrav enligt byggnorm 180 kwh/m 2

30 Skolor Växjö 12:11 Linnéuniversitet hus M, Växjö: Energiförbrukning före åtgärder 2008: Uppvärmning, ventilation, varmvatten 58 kwh/m 2 Fastighetsel 36 kwh/m 2 Komfortkyla 15 kwh/m 3 Totalt 109 kwh/m 2 Energikrav enligt byggnorm 180 kwh/m 2 Energiförbrukning efter åtgärder: Uppvärmning, ventilation, varmvatten 56 kwh/m 2 Fastighetsel 36 kwh/m 2 Komfortkyla 14 kwh/m 2 Totalt 106 kwh/m 2

31 Kontor Pantern 8 Hammarstedts Kontor, Kalmar: Byggnad med två plan Uppvärmd yta (A temp ) = 1600 m 2

32 Kontor Pantern 8 Hammarstedts Kontor, Kalmar: Energimål före nybyggnad: Energikrav enligt byggnorm 84 kwh/m 2

33 Kontor Pantern 8 Hammarstedts Kontor, Kalmar: Energimål före nybyggnad: Energikrav enligt byggnorm 84 kwh/m 2 Energimål under projektering 55 kwh/m 2

34 Kontor Pantern 8 Hammarstedts Kontor, Kalmar: Energimål före nybyggnad: Energikrav enligt byggnorm 84 kwh/m 2 Energimål under projektering 55 kwh/m 2 Energiberäkning under projektering 58 kwh/m 2

35 Kontor Pantern 8 Hammarstedts Kontor, Kalmar: Energimål före nybyggnad: Energikrav enligt byggnorm 84 kwh/m 2 Energimål under projektering 55 kwh/m 2 Energiberäkning under projektering 58 kwh/m 2 Energiförbrukning i bruksskede: Uppvärmning + ventilation, 23 kwh/m 2 (inkl. frikyla) Varmvatten 1 kwh/m 2 Fastighetsel 22 kwh/m 2 Totalt 46 kwh/m 2

36 Recommendations for the Future Develop implementation of energy measurement techniques in buildings. More energy certificates must be done nationwide. Today only about 60% of buildings are certified. Discussions how we can reach Passivehouse standard with the national building regulations. How we can disseminate information to local authorities and property owners. Implementation of laws and regulations making conversion of solar energy on buildings more feasible.

37 Slutrapport med resultat från besiktningar i Polen, Frankrike, Tyskland och Sverige. Rekommendationer till EU om ev ändringar i lagstiftningen kring energiområdet.

38

39 Tack för oss! InPro Installationsconsult AB Norrgatan 17, Växjö Stadshuset Ronneby
