1 s kommun Samråd juni 2013 Structor Mark Göteborg AB, Kungsgatan 18, Göteborg, Org.nr

2 Projektledning och administration Beställare Falköpings kommun Datum Konsult Structor Medverkande Structor Uppdragsledare: Johan Rodéhn, Structor Nyköping AB Teknikansvarig: Tomas Trapp, Structor Mark Göteborg AB Handläggare: Tomas Trapp Kvalitetsgranskning: Jimmy Aradi, Structor Mark Göteborg AB Spårbarhet H:\ Lantmannen 7\1\G\Text\PM geoteknik Lantmannen 7.doc 2

3 Innehållsförteckning Lantmannen 7, Falköping 1 ORIENTERING PLANERAD BYGGNATION UNDERLAG GEOTEKNISKA UNDERSÖKNINGAR GEOTEKNISKA FÖRHÅLLANDEN TOPOGRAFI JORDLAGERFÖLJD JORDEGENSKAPER YT- OCH GRUNDVATTENFÖRHÅLLANDEN BERGGRUND RADON STABILITETSFÖRHÅLLANDEN SÄTTNINGSFÖRHÅLLANDEN BEFINTLIGA ANLÄGGNINGAR BEFINTLIGA BYGGNADER OCH VÄGAR BEFINTLIGA LEDNINGAR OCH KABLAR GEOTEKNISKA REKOMMENDATIONER ALLMÄNT MARK GRUNDLÄGGNING AV BYGGNADER SCHAKTNINGSARBETEN PÅLNINGS- OCH SPONTNINGSARBETEN DIMENSIONERING AV GRUNDKONSTRUKTIONER

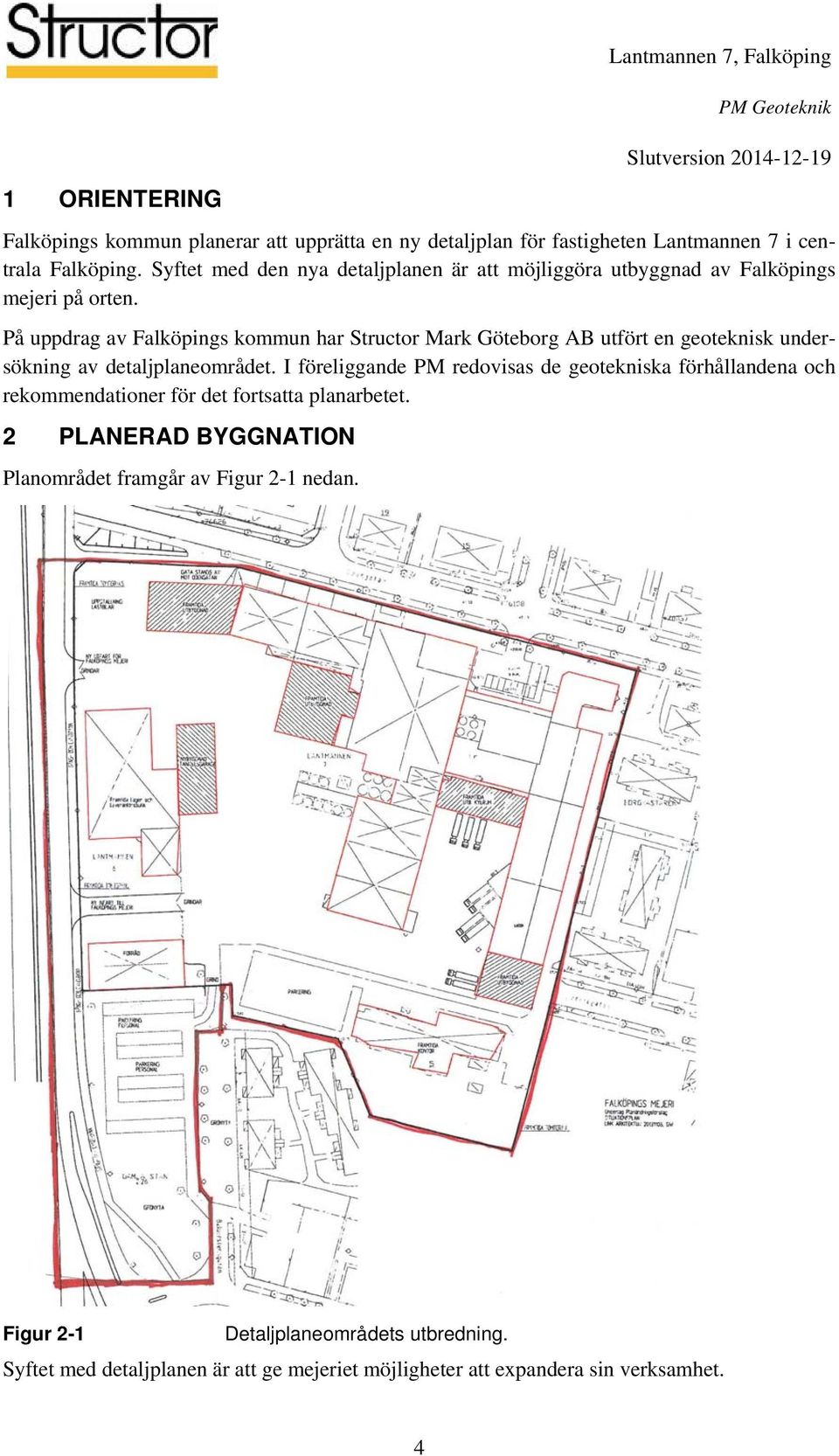

4 1 ORIENTERING Falköpings kommun planerar att upprätta en ny detaljplan för fastigheten Lantmannen 7 i centrala Falköping. Syftet med den nya detaljplanen är att möjliggöra utbyggnad av Falköpings mejeri på orten. På uppdrag av Falköpings kommun har Structor Mark Göteborg AB utfört en geoteknisk undersökning av detaljplaneområdet. I föreliggande PM redovisas de geotekniska förhållandena och rekommendationer för det fortsatta planarbetet. 2 PLANERAD BYGGNATION Planområdet framgår av Figur 2-1 nedan. Figur 2-1 Detaljplaneområdets utbredning. Syftet med detaljplanen är att ge mejeriet möjligheter att expandera sin verksamhet. 4

5 3 UNDERLAG Som underlag för utredningen har följande handlingar nyttjats: 1. Kompletterande miljöteknisk markundersökning, Fastigheten Lantmännen 6, Falköping, daterad , upprättad av Liljemark Consulting AB, uppdragsnummer Undersökningsrapport för den nedlagda bensinstationen på fastigheten Lantmannen 7, Odengatan 6 i Falköping, daterad , upprättad av HIFAB AB, uppdragsnummer Bangatsleden, Bro över Odengatan, geoteknisk undersökning, daterad , upprättad av Scandiaconsult AB. Tidigare utförda undersökningar, 1 och 2, har tillsammans med grundkarta erhållits digitalt av Falköpings kommun. 3 har hämtats från Trafikverkets databas BaTMan. 4 GEOTEKNISKA UNDERSÖKNINGAR Geotekniska fält- och laboratorieundersökningar redovisas i en separat handling benämnd: - Markteknisk undersökningsrapport (MUR)/ Geoteknik, daterad , upprättad av Structor Mark Göteborg AB, uppdragsnummer Inom området har geotekniska fält- och laboratorieundersökningar tidigare utförts vid ett flertal tillfällen. Läget på tidigare utförda undersökningspunkter, vilka ansetts relevanta för objektet, redovisas i MUR. Inom ramen för uppdraget har kompletterande geotekniska fält- och laboratorieundersökningar utförts. Undersökningarna har utförts inom planområdet att bestämma jordlagerföljd och eventuell förekommande leras hållfasthets- och kompressionsegenskaper. 5

6 5 GEOTEKNISKA FÖRHÅLLANDEN 5.1 Topografi Planområdet utgörs till största delen av industribebyggelse och mäter ca 230 x 280 m. I sydvästra delen av planområdet finns i dagsläget även några flerfamiljshus. Ytor i anslutning till byggnader är inom så gott som hela området hårdgjorda. Terrängen är flack och begränsas i väster av Bangatan och i norr av Odengatan. Markytans nivåer varierar mellan +208 och Jordlagerföljd Jorden utgörs generellt av fyllning ovan friktionsjord. I utförda sonderingar har sonderingar stannat mot block eller berg mellan ca 2 och 5 m djup. Ställvis finns tunna lager/skikt av grusig sandig torrskorpelera under fyllningen. Fyllningen är heterogen och innehåller både rivningsmaterial och sannolikt naturlig jord som schaktats. Friktionsjorden utgörs närmast under fyllningen av siltigt sandigt grus och siltig sand med inslag av ler och grus. På större djup övergår jorden till en siltig lerig morän. Inom den västra delen av området har det i tidigare undersökningar konstaterats organisk jord i form av torv under fyllningen. Torvlagret återfinns på mellan 0,5 och 1,5 m djup och är relativt tunt med tjocklekar varierande mellan ca 0,2 och 1,0 m. Torvens utbredning har tolkats i plan på ritning 100G0201 i MUR. Tidigare utförda jordbergsonderingar i anslutning till bron över Odengatan återfinns bergytan kring nivån Berggrunden återfinns sannolikt relativt nära markytan även i resterande del av planområdet. 5.3 Jordegenskaper I tabellen nedan framgår materialtyp och tjälfarlighetsklass för de i området förekommande jordlagren. Tabell Förekommande jords materialtyp och tjälfarlighetsklass. Jordlager Materialtyp (enl. AMA 13) Tjälfarlighetsklass Fyllning (sisagr / sigrsa) Utbredning och mäktighet enl. MUR Organisk jord (Torv) Utbredning enligt MUR Friktionsjord (Sa) Utbredning enl. MUR Friktionsjord (silemn) 3B 2 6B A 4 6

7 5.4 Yt- och grundvattenförhållanden Grundvattennivån har mätts i installerade grundvattenrör. Avläsningarna tyder, liksom tidigare observationer enligt (1) och (2), på en grundvattenyta belägen ca 2,5 m under markytan i områdets norra delar och ca 1,3 m under markytan i områdets södra delar. 5.5 Berggrund Inom planområdet återfinns inget berg-i-dagen och berggrunden har inte studerats närmare. Generellt består berggrunden av kalkberg följt av alunskiffer inom Falköpings kommun. 5.6 Radon Inga bestämningar av radongashalt har utförts. Med ledning av förekommande bergarter inom Falköping hänförs detaljplaneområdet till högriskområde med avseende på radonhalter. 5.7 Stabilitetsförhållanden Då undergrunden utgörs av friktionsjord och torrskorpelera samt att terrängen är flack finns inga förutsättningar till stabilitetsbrott inom planområdet. 5.8 Sättningsförhållanden Sättningsförhållandena inom planområdet är generellt sett goda. Förekommande friktionsjord och torrskorpelera kan belastas utan att nämnvärda sättningar utbildas. De små sättningar som kan inträffa kan betraktas som elastiska vilket innebär att de utbildas omgående efter att belastning påförts. Förekommande organisk jord och kalkjord är olämplig att grundlägga byggnader på. Jorden är kompressibel och skadliga sättningar kan uppstå vid belastning 6 BEFINTLIGA ANLÄGGNINGAR 6.1 Befintliga byggnader och vägar Inom detaljplaneområdets norra delar återfinns idag Falköpings mejeri med kontor och produktionslokaler samt lokaler där Granngården bedriver verksamhet. Mot söder återfinns bostäder och ett dagcenter. Byggnadernas grundläggningsmetod är okänd men med ledning av jordlagerförhållandena i området saknar de sannolikt någon särskild grundförstärkning. Runt och i området återfinns ett antal vägar. Vägarna är anpassade till kringliggande marknivåer. 6.2 Befintliga ledningar och kablar Inom området finns ledningar och kablar för VA, el, tele och opto. För befintliga ledningar och kablars läge i plan tas kontakt med respektive ledningsägare. 7

8 7 GEOTEKNISKA REKOMMENDATIONER 7.1 Allmänt I detta avsnitt ges preliminära geotekniska rekommendationer och krav för mark och grundläggning av byggnader. 7.2 Mark Inom områden där jorden utgörs av friktionsjord kan marken belastas utan överhängande risk för stora eller långvariga sättningar. Inom områden där organisk jord återfinns och område med kalkjord finns risk att relativt stora sättningar uppkommer redan vid små belastningar. 7.3 Grundläggning av byggnader Inom byggnadsytor ska förekommande organisk jord grävas ur och ersättas med friktionsjord. Mindre byggnader upp till två våningar bedöms kunna grundläggas med platta på mark medan högre byggnader kan behöva pålas beroende på hur lastnedföringen utformas. Vid grundläggning av källare ska grundläggning utföras med vattentät betong. Vidare ska grundvattennivån i området beaktas vid dimensionering av bottenplatta. Byggnader, där människor stadigvarande vistas, inom högriskområde ska normalt utföras med radonsäker konstruktion eller motsvarande åtgärder så att högsta tillåtna radonhalt inte kommer att överskridas i byggnaden. Ansvaret för att bedöma den faktiska radonrisken på varje byggplats och vidta tillräckliga skyddsåtgärder åligger dock den som ska bygga. I samband med detaljprojektering av byggnader ska dimensionering av byggnadens grundläggning föregås av en geoteknisk undersökning för att klargöra eventuell förekomst av organisk jord inom byggnadsytan. 7.4 Schaktningsarbeten Jorden innehåller silt och är därmed mycket flytbenägen vilket måste beaktas vid schaktningsarbeten. 7.5 Pålnings- och spontningsarbeten Vid pålnings- och spontningsarbeten finns risk för vibrationsskador på närbelägna byggnader, samt risk för störning av känsliga utrustningar och verksamheter. En riskanalys med tillhörande föreskrifter angående tillåtna markvibrationer vid markarbeten bör därför upprättas. Om befintliga byggnader i områdets närhet har vissa sättningsskador (sprickbildningar) bör noggranna besiktningar och, i vissa fall, vibrationsmätningar utföras inför och under spontnings- och pålningsarbeten. 8

9 7.6 Dimensionering av grundkonstruktioner Dimensionering, utförande och kontroll av permanenta och temporära grundkonstruktioner ska utföras i som lägst geoteknisk kategori 2 (GK 2). Grundkonstruktioner hänförs till säkerhetsklass 2 (SK 2). Gällande föreskrifter vid dimensionering av grundkonstruktioner tillhörande både byggnader och vägar är Boverkets byggregler BBR. Göteborg Tomas Trapp 9
