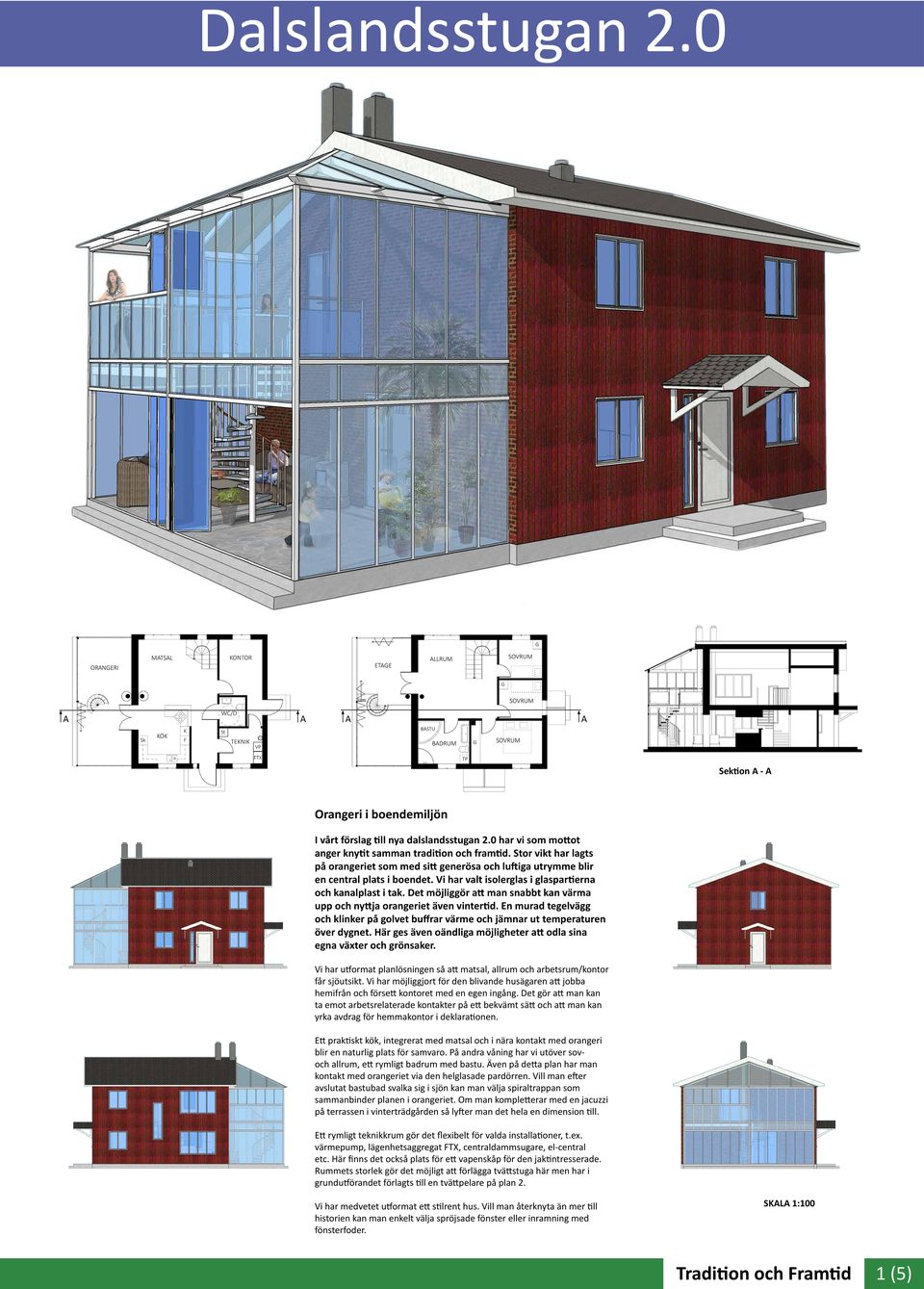

1 Dalslandsstugan 2. KOTOR WC/D A A A A St TEKIK CD VP FTX Sektion A - A Orangeri i boendemiljön I vårt förslag till nya dalslandsstugan 2. har vi som mottot anger knytit samman tradition och framtid. Stor vikt har lagts på orangeriet som med sitt generösa och luftiga utrymme blir en central plats i boendet. Vi har valt isolerglas i glaspartierna och kanalplast i tak. Det möjliggör att man snabbt kan värma upp och nyttja orangeriet även vintertid. En murad tegelvägg och klinker på golvet buffrar värme och jämnar ut temperaturen över dygnet. Här ges även oändliga möjligheter att odla sina egna växter och grönsaker. Vi har utformat planlösningen så att matsal, allrum och arbetsrum/kontor får sjöutsikt. Vi har möjliggjort för den blivande husägaren att jobba hemifrån och försett kontoret med en egen ingång. Det gör att man kan ta emot arbetsrelaterade kontakter på ett bekvämt sätt och att man kan yrka avdrag för hemmakontor i deklarationen. Ett praktiskt kök, integrerat med matsal och i nära kontakt med orangeri blir en naturlig plats för samvaro. På andra våning har vi utöver sovoch allrum, ett rymligt badrum med bastu. Även på detta plan har man kontakt med orangeriet via den helglasade pardörren. Vill man efter avslutat bastubad svalka sig i sjön kan man välja spiraltrappan som sammanbinder planen i orangeriet. Om man kompletterar med en jacuzzi på terrassen i vinterträdgården så lyfter man det hela en dimension till. Ett rymligt teknikkrum gör det flexibelt för valda installationer, t.ex. värmepump, lägenhetsaggregat FTX, centraldammsugare, el-central etc. Här finns det också plats för ett vapenskåp för den jaktintresserade. Rummets storlek gör det möjligt att förlägga tvättstuga här men har i grundutförandet förlagts till en tvättpelare på plan 2. Vi har medvetet utformat ett stilrent hus. Vill man återknyta än mer till historien kan man enkelt välja spröjsade fönster eller inramning med fönsterfoder. SKALA 1:1 1 (5)

Det möjliggör att man snabbt kan värma upp och nyttja orangeriet även vintertid. En murad tegelvägg och klinker på golvet buffrar värme och jämnar ut temperaturen över dygnet.

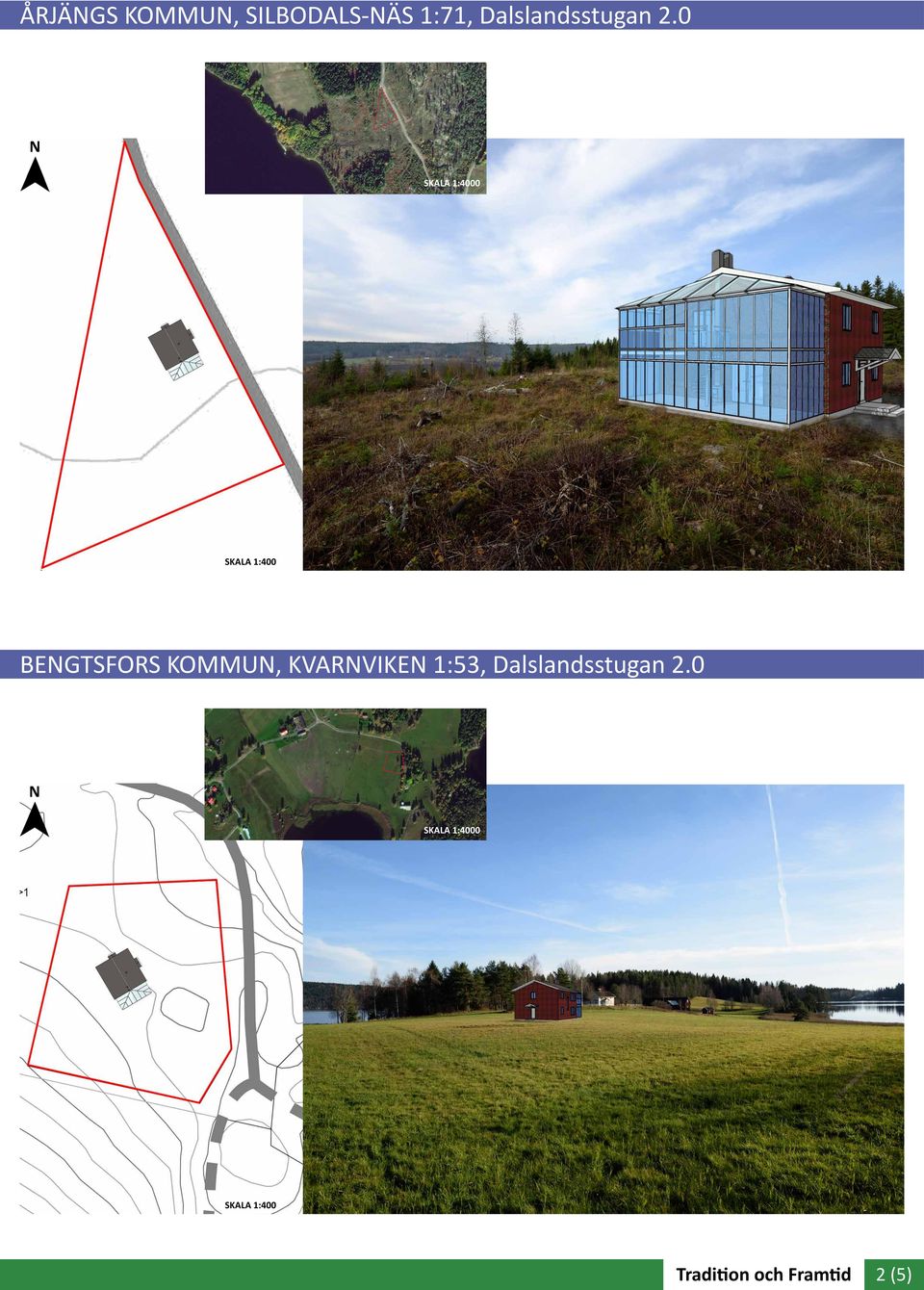

2 ÅRJÄGS KOMMU, SILBODALS-ÄS 1:71, Dalslandsstugan 2. SKALA 1:4 4 1 Meter SILBODALS-ÄS 1:71 SKALA 1:4 BEGTSFORS KOMMU, KVARVIKE 1:53, Dalslandsstugan 2. SKALA 1:4 4 1 Meter KVARVIKE 1:53 SKALA 1:4 2 (5)

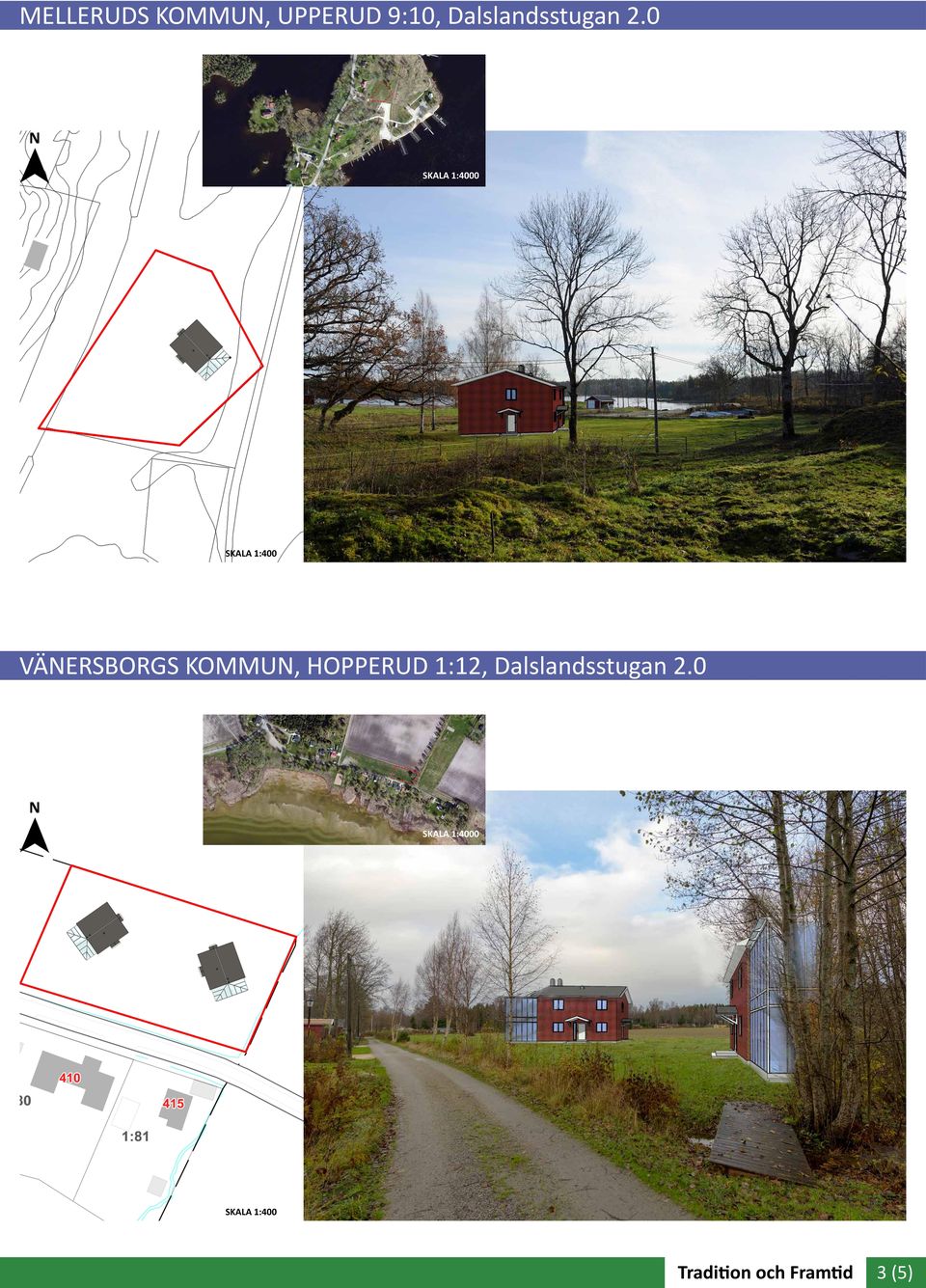

3 MELLERUDS KOMMU, UPPERUD 9:1, Dalslandsstugan 2. SKALA 1:4 4 1 Meter UPPERUD 9:1 SKALA 1:4 VÄERSBORGS KOMMU, HOPPERUD 1:12, Dalslandsstugan 2. SKALA 1:4 4 1 Meter HOPPERUD 1:12 SKALA 1:4 3 (5)

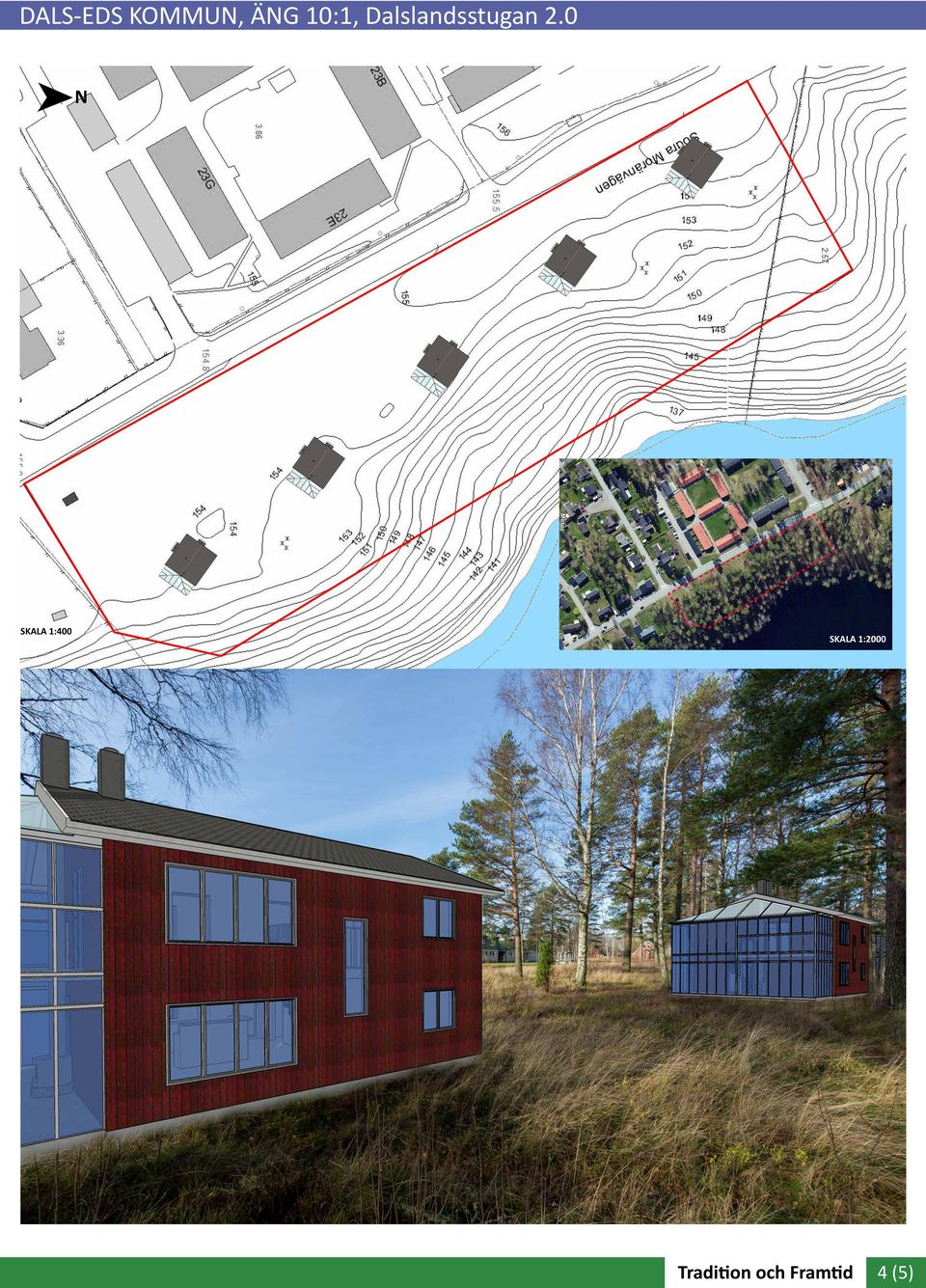

4 DALS-EDS KOMMU, ÄG 1:1, Dalslandsstugan Meter SKALA 1:4 ÄG 1:1 4 (5)

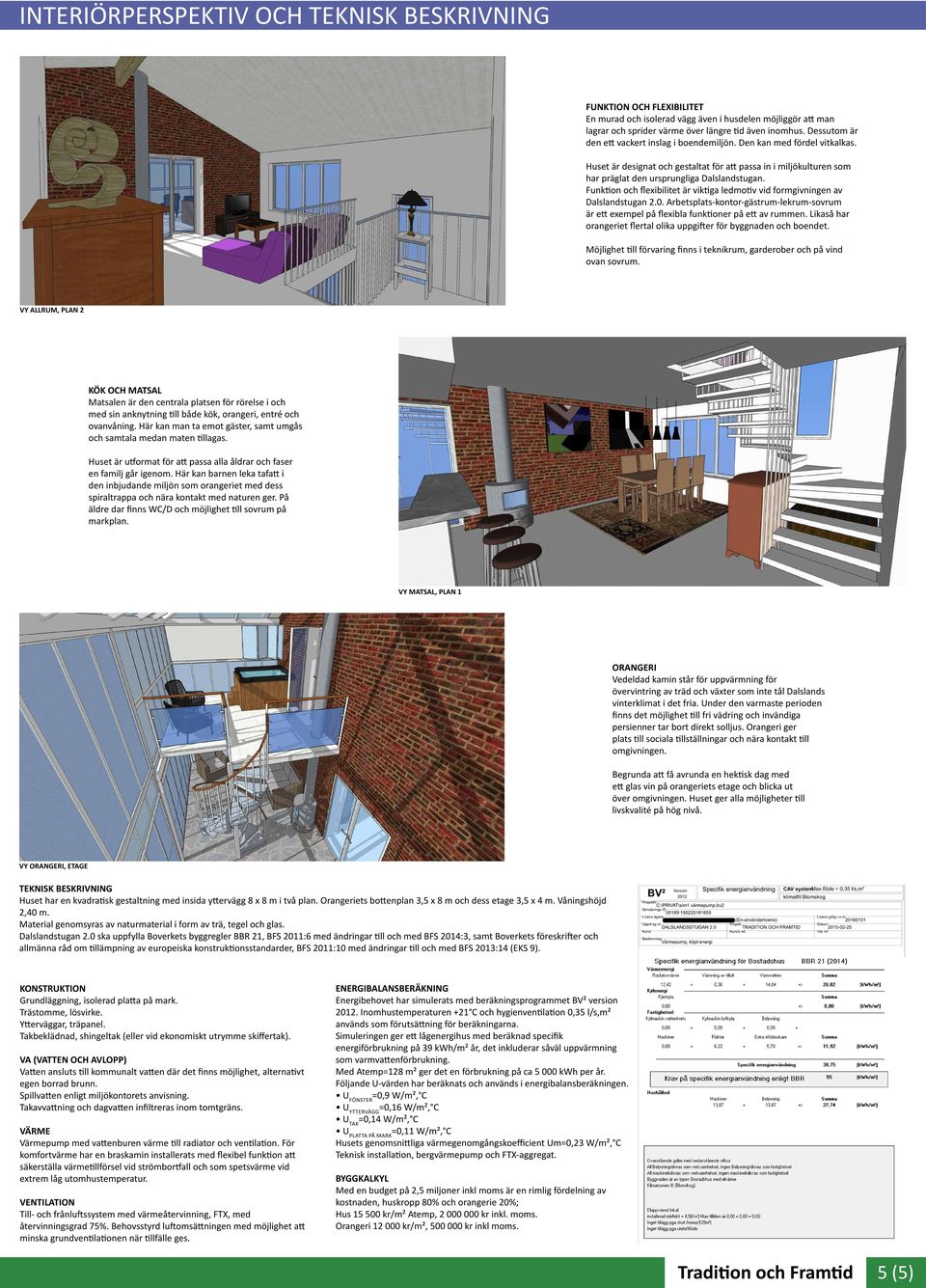

5 ITERIÖRPERSPEKTIV OCH TEKISK BESKRIVIG FUKTIO OCH FLEXIBILITET En murad och isolerad vägg även i husdelen möjliggör att man lagrar och sprider värme över längre tid även inomhus. Dessutom är den ett vackert inslag i boendemiljön. Den kan med fördel vitkalkas. Huset är designat och gestaltat för att passa in i miljökulturen som har präglat den ursprungliga Dalslandstugan. Funktion och flexibilitet är viktiga ledmotiv vid formgivningen av Dalslandstugan 2.. Arbetsplats-kontor-gästrum-lekrum-sovrum är ett exempel på flexibla funktioner på ett av rummen. Likaså har orangeriet flertal olika uppgifter för byggnaden och boendet. Möjlighet till förvaring finns i teknikrum, garderober och på vind ovan sovrum. VY ALLRUM, PLA 2 KÖK OCH MATSAL Matsalen är den centrala platsen för rörelse i och med sin anknytning till både kök, orangeri, entré och ovanvåning. Här kan man ta emot gäster, samt umgås och samtala medan maten tillagas. Huset är utformat för att passa alla åldrar och faser en familj går igenom. Här kan barnen leka tafatt i den inbjudande miljön som orangeriet med dess spiraltrappa och nära kontakt med naturen ger. På äldre dar finns WC/D och möjlighet till sovrum på markplan. VY MATSAL, PLA 1 ORAGERI Vedeldad kamin står för uppvärmning för övervintring av träd och växter som inte tål Dalslands vinterklimat i det fria. Under den varmaste perioden finns det möjlighet till fri vädring och invändiga persienner tar bort direkt solljus. Orangeri ger plats till sociala tillställningar och nära kontakt till omgivningen. Begrunda att få avrunda en hektisk dag med ett glas vin på orangeriets etage och blicka ut över omgivningen. Huset ger alla möjligheter till livskvalité på hög nivå. VY ORAGERI, ETAGE TEKISK BESKRIVIG Huset har en kvadratisk gestaltning med insida yttervägg 8 x 8 m i två plan. Orangeriets bottenplan 3,5 x 8 m och dess etage 3,5 x 4 m. Våningshöjd 2,4 m. Material genomsyras av naturmaterial i form av trä, tegel och glas. Dalslandstugan 2. ska uppfylla Boverkets byggregler BBR 21, BFS 11:6 med ändringar till och med BFS 14:3, samt Boverkets föreskrifter och allmänna råd om tillämpning av europeiska konstruktionsstandarder, BFS 11:1 med ändringar till och med BFS 13:14 (EKS 9). KOSTRUKTIO Grundläggning, isolerad platta på mark. Trästomme, lösvirke. Ytterväggar, träpanel. Takbeklädnad, shingeltak (eller vid ekonomiskt utrymme skiffertak). VA (VATTE OCH AVLOPP) Vatten ansluts till kommunalt vatten där det finns möjlighet, alternativt egen borrad brunn. Spillvatten enligt miljökontorets anvisning. Takavvattning och dagvatten infiltreras inom tomtgräns. VÄRME Värmepump med vattenburen värme till radiator och ventilation. För komfortvärme har en braskamin installerats med flexibel funktion att säkerställa värmetillförsel vid strömbortfall och som spetsvärme vid extrem låg utomhustemperatur. VETILATIO Till- och frånluftssystem med värmeåtervinning, FTX, med återvinningsgrad 75%. Behovsstyrd luftomsättningen med möjlighet att minska grundventilationen när tillfälle ges. EERGIBALASBERÄKIG Energibehovet har simulerats med beräkningsprogrammet BV² version 12. Inomhustemperaturen +21 C och hygienventilation,35 l/s,m² används som förutsättning för beräkningarna. Simuleringen ger ett lågenergihus med beräknad specifik energiförbrukning på 39 kwh/m² år, det inkluderar såväl uppvärmning som varmvattenförbrukning. Med Atemp=128 m² ger det en förbrukning på ca 5 kwh per år. Följande U-värden har beräknats och används i energibalansberäkningen. U fönster =,9 W/m², C U yttervägg =,16 W/m², C U tak =,14 W/m², C U platta på mark =,11 W/m², C Husets genomsnittliga värmegenomgångskoefficient Um=,23 W/m², C Teknisk installation, bergvärmepump och FTX-aggregat. BYGGKALKYL Med en budget på 2,5 miljoner inkl moms är en rimlig fördelning av kostnaden, huskropp 8% och orangerie %; Hus 15 5 kr/m² Atemp, 2 kr inkl. moms. Orangeri 12 kr/m², 5 kr inkl moms. 5 (5)

Funktion och flexibilitet är viktiga ledmotiv vid formgivningen av Dalslandstugan 2.. Arbetsplats-kontor-gästrum-lekrum-sovrum är ett exempel på flexibla funktioner på ett av rummen.
