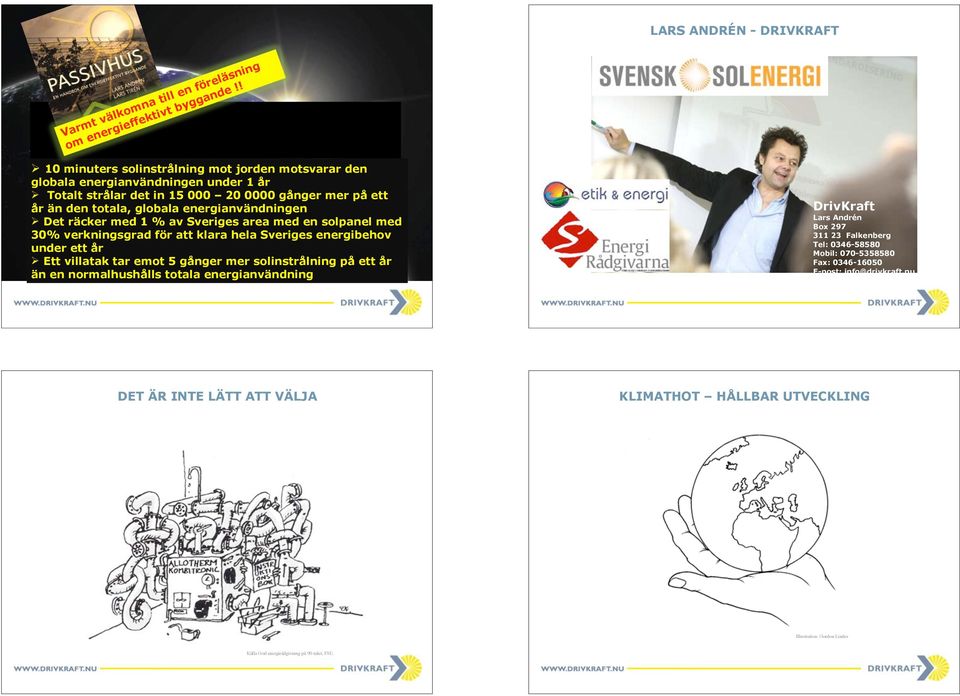

1 LARS ANDRÉN - DRIVKRAFT Varmt välkomna till en föreläsning om energieffektivt byggande!! 10 minuters solinstrålning mot jorden motsvarar den globala energianvändningen under 1 år Totalt strålar det in gånger mer på ett år än den totala, globala energianvändningen Det räcker med 1 % av Sveriges area med en solpanel med 30% verkningsgrad för att klara hela Sveriges energibehov under ett år Ett villatak tar emot 5 gånger mer solinstrålning på ett år än en normalhushålls totala energianvändning DrivKraft Lars Andrén Box Falkenberg Tel: Mobil: Fax: E-post: info@drivkraft.nu DET ÄR INTE LÄTT ATT VÄLJA KLIMATHOT HÅLLBAR UTVECKLING Illustration: Gordon Linder Källa God energirådgivning på 90-talet, FSE

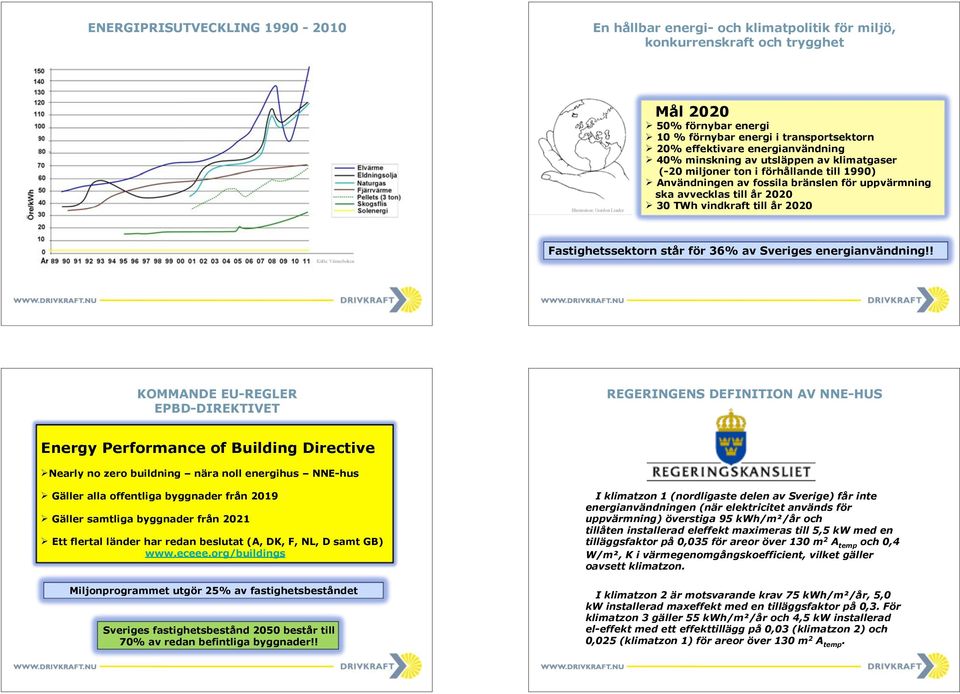

2 ENERGIPRISUTVECKLING En hållbar energi- och klimatpolitik för miljö, konkurrenskraft och trygghet Illustration: Gordon Linder Mål % förnybar energi 10 % förnybar energi i transportsektorn 20% effektivare energianvändning 40% minskning av utsläppen av klimatgaser (-20 miljoner ton i förhållande till 1990) Användningen av fossila bränslen för uppvärmning ska avvecklas till år TWh vindkraft till år 2020 Källa: Värmeboken Fastighetssektorn står för 36% av Sveriges energianvändning!! KOMMANDE EU-REGLER EPBD-DIREKTIVET REGERINGENS DEFINITION AV NNE-HUS Energy Performance of Building Directive Nearly no zero buildning nära noll energihus NNE-hus Gäller alla offentliga byggnader från 2019 Gäller samtliga byggnader från 2021 Ett flertal länder har redan beslutat (A, DK, F, NL, D samt GB) Miljonprogrammet utgör 25% av fastighetsbeståndet Sveriges fastighetsbestånd 2050 består till 70% av redan befintliga byggnader!! I klimatzon 1 (nordligaste delen av Sverige) får inte energianvändningen (när elektricitet används för uppvärmning) överstiga 95 kwh/m²/år och tillåten installerad eleffekt maximeras till 5,5 kw med en tilläggsfaktor på 0,035 för areor över 130 m 2 A temp och 0,4 W/m², K i värmegenomgångskoefficient, vilket gäller oavsett klimatzon. I klimatzon 2 är motsvarande krav 75 kwh/m²/år, 5,0 kw installerad maxeffekt med en tilläggsfaktor på 0,3. För klimatzon 3 gäller 55 kwh/m²/år och 4,5 kw installerad el-effekt med ett effekttillägg på 0,03 (klimatzon 2) och 0,025 (klimatzon 1) för areor över 130 m 2 A temp.

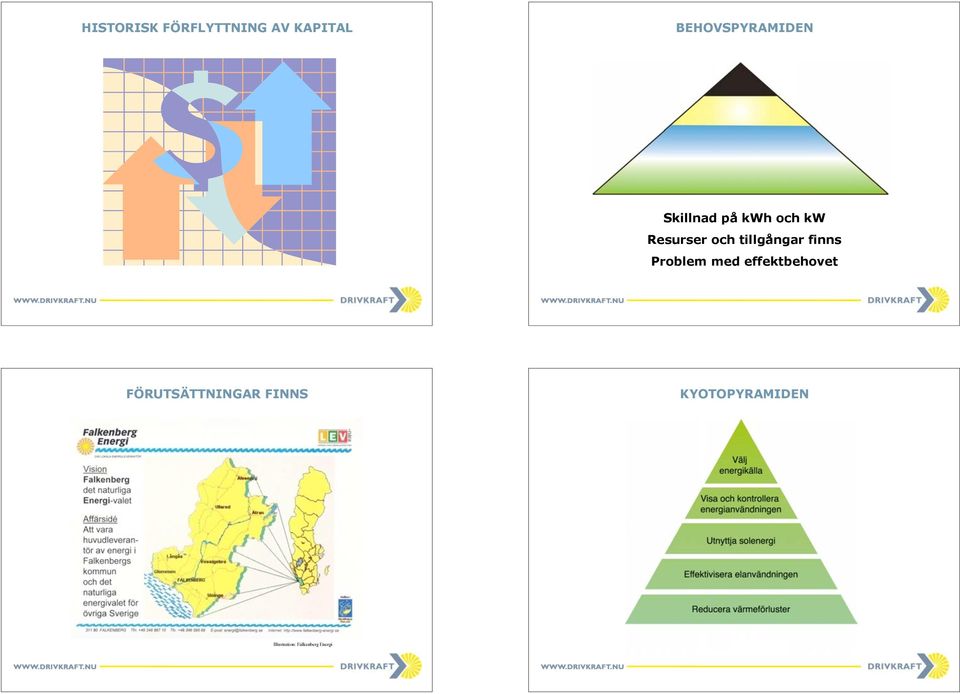

3 HISTORISK FÖRFLYTTNING AV KAPITAL BEHOVSPYRAMIDEN Skillnad på kwh och kw Resurser och tillgångar finns Problem med effektbehovet FÖRUTSÄTTNINGAR FINNS KYOTOPYRAMIDEN Illustration: Falkenberg Energi

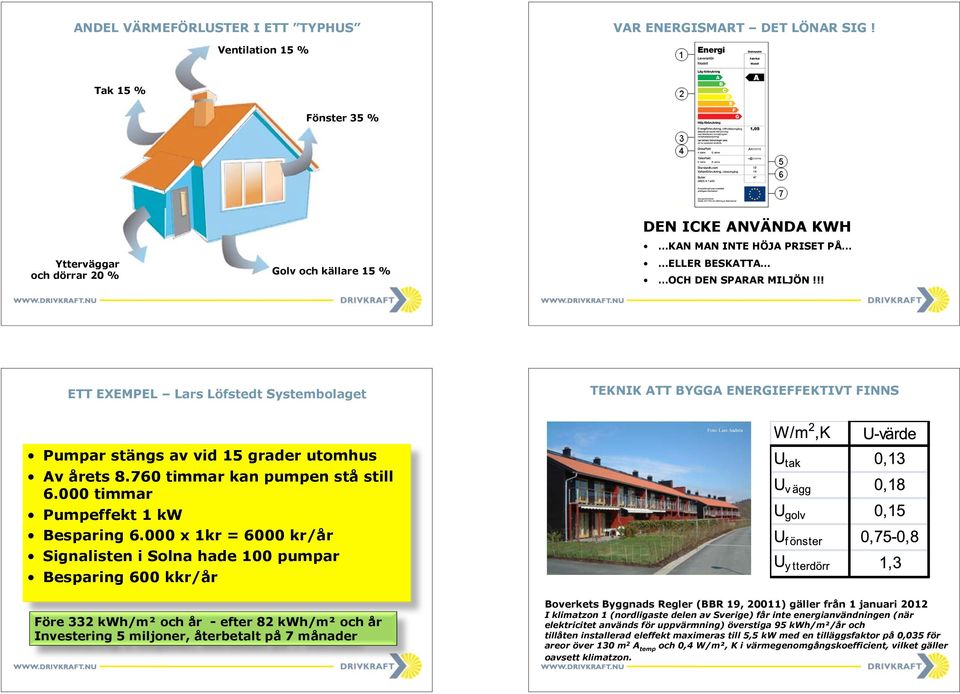

4 ANDEL VÄRMEFÖRLUSTER I ETT TYPHUS VAR ENERGISMART DET LÖNAR SIG! Ventilation 15 % Tak 15 % Fönster 35 % Ytterväggar och dörrar 20 % Golv och källare 15 % DEN ICKE ANVÄNDA KWH KAN MAN INTE HÖJA PRISET PÅ ELLER BESKATTA OCH DEN SPARAR MILJÖN!!! ETT EXEMPEL Lars Löfstedt Systembolaget TEKNIK ATT BYGGA ENERGIEFFEKTIVT FINNS Foto: Lars Andrén Pumpar stängs av vid 15 grader utomhus Av årets timmar kan pumpen stå still timmar Pumpeffekt 1 kw Besparing x 1kr = 6000 kr/år Signalisten i Solna hade 100 pumpar Besparing 600 kkr/år Före 332 kwh/m² och år - efter 82 kwh/m² och år Investering 5 miljoner, återbetalt på 7 månader Boverkets Byggnads Regler (BBR 19, 20011) gäller från 1 januari 2012 I klimatzon 1 (nordligaste delen av Sverige) får inte energianvändningen (när elektricitet används för uppvärmning) överstiga 95 kwh/m²/år och tillåten installerad eleffekt maximeras till 5,5 kw med en tilläggsfaktor på 0,035 för areor över 130 m 2 A temp och 0,4 W/m², K i värmegenomgångskoefficient, vilket gäller oavsett klimatzon.

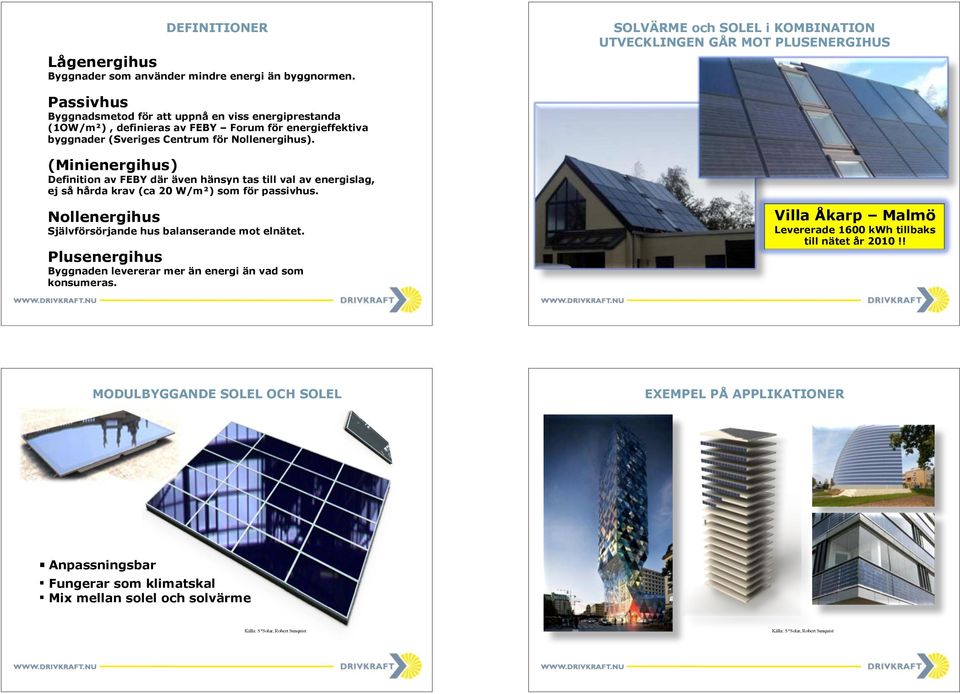

5 DEFINITIONER Lågenergihus Byggnader som använder mindre energi än byggnormen. SOLVÄRME och SOLEL i KOMBINATION UTVECKLINGEN GÅR MOT PLUSENERGIHUS Passivhus Byggnadsmetod för att uppnå en viss energiprestanda (1OW/m²), definieras av FEBY Forum för energieffektiva byggnader (Sveriges Centrum för Nollenergihus). (Minienergihus) Definition av FEBY där även hänsyn tas till val av energislag, ej så hårda krav (ca 20 W/m²) som för passivhus. Nollenergihus Självförsörjande hus balanserande mot elnätet. Plusenergihus Byggnaden levererar mer än energi än vad som konsumeras. Villa Åkarp Malmö Levererade 1600 kwh tillbaks till nätet år 2010!! MODULBYGGANDE SOLEL OCH SOLEL EXEMPEL PÅ APPLIKATIONER Anpassningsbar Fungerar som klimatskal Mix mellan solel och solvärme Källa: S*Solar, Robert Sunquist: Källa: S*Solar, Robert Sunquist:

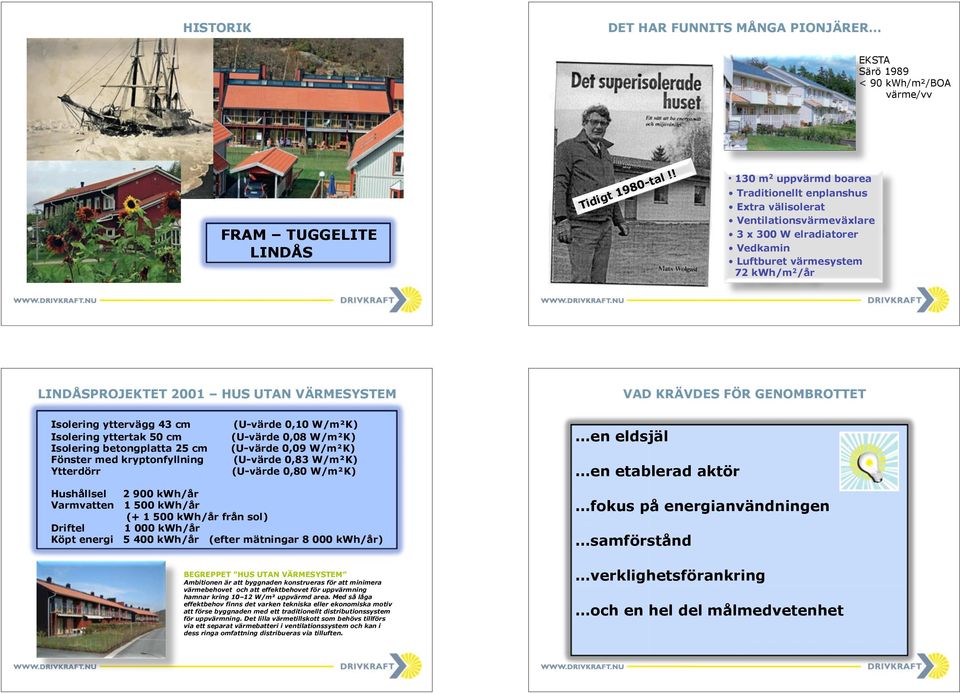

6 HISTORIK DET HAR FUNNITS MÅNGA PIONJÄRER EKSTA Särö 1989 < 90 kwh/m²/boa värme/vv FRAM TUGGELITE LINDÅS Tidigt 1980-tal!! 130 m 2 uppvärmd boarea Traditionellt enplanshus Extra välisolerat Ventilationsvärmeväxlare 3 x 300 W elradiatorer Vedkamin Luftburet värmesystem 72 kwh/m 2 /år LINDÅSPROJEKTET 2001 HUS UTAN VÄRMESYSTEM VAD KRÄVDES FÖR GENOMBROTTET Isolering yttervägg 43 cm Isolering yttertak 50 cm Isolering betongplatta 25 cm Fönster med kryptonfyllning Ytterdörr (U-värde 0,10 W/m²K) (U-värde 0,08 W/m²K) (U-värde 0,09 W/m²K) (U-värde 0,83 W/m²K) (U-värde 0,80 W/m²K) en eldsjäl en etablerad aktör Hushållsel kwh/år Varmvatten kwh/år ( kwh/år från sol) Driftel kwh/år Köpt energi kwh/år (efter mätningar kwh/år) fokus på energianvändningen samförstånd BEGREPPET HUS UTAN VÄRMESYSTEM Ambitionen är att byggnaden konstrueras för att minimera värmebehovet och att effektbehovet för uppvärmning hamnar kring W/m² uppvärmd area. Med så låga effektbehov finns det varken tekniska eller ekonomiska motiv att förse byggnaden med ett traditionellt distributionssystem för uppvärmning. Det lilla värmetillskott som behövs tillförs via ett separat värmebatteri i ventilationssystem och kan i dess ringa omfattning distribueras via tilluften. verklighetsförankring och en hel del målmedvetenhet

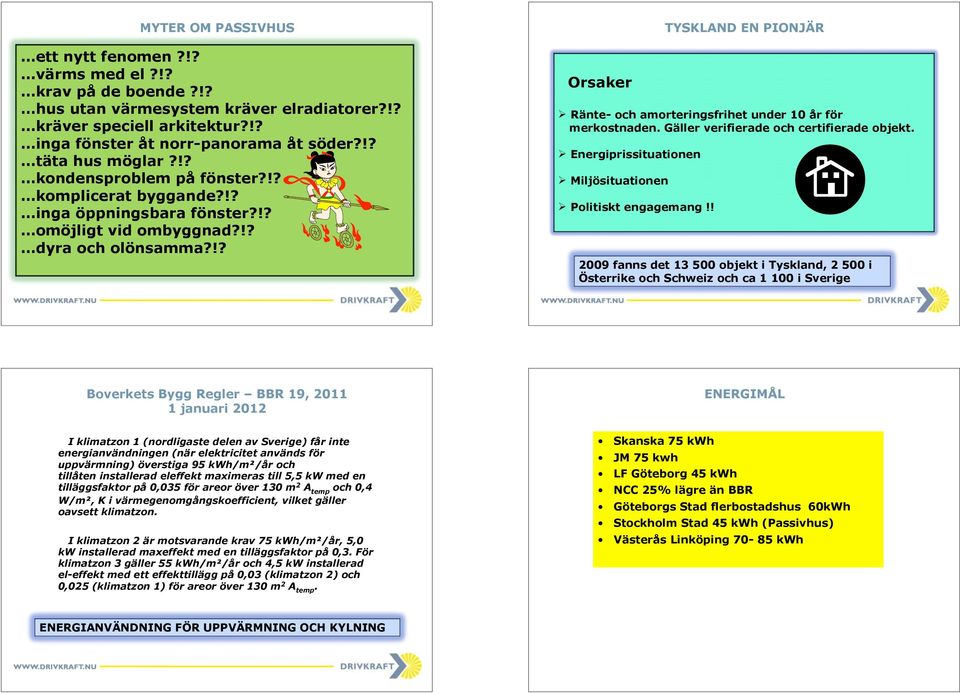

7 MYTER OM PASSIVHUS ett nytt fenomen?!? värms med el?!? krav på de boende?!? hus utan värmesystem kräver elradiatorer?!? kräver speciell arkitektur?!? inga fönster åt norr-panorama åt söder?!? täta hus möglar?!? kondensproblem på fönster?!? komplicerat byggande?!? inga öppningsbara fönster?!? omöjligt vid ombyggnad?!? dyra och olönsamma?!? Orsaker TYSKLAND EN PIONJÄR Ränte- och amorteringsfrihet under 10 år för merkostnaden. Gäller verifierade och certifierade objekt. Energiprissituationen Miljösituationen Politiskt engagemang!! 2009 fanns det objekt i Tyskland, i Österrike och Schweiz och ca i Sverige Boverkets Bygg Regler BBR 19, januari 2012 ENERGIMÅL I klimatzon 1 (nordligaste delen av Sverige) får inte energianvändningen (när elektricitet används för uppvärmning) överstiga 95 kwh/m²/år och tillåten installerad eleffekt maximeras till 5,5 kw med en tilläggsfaktor på 0,035 för areor över 130 m 2 A temp och 0,4 W/m², K i värmegenomgångskoefficient, vilket gäller oavsett klimatzon. I klimatzon 2 är motsvarande krav 75 kwh/m²/år, 5,0 kw installerad maxeffekt med en tilläggsfaktor på 0,3. För klimatzon 3 gäller 55 kwh/m²/år och 4,5 kw installerad el-effekt med ett effekttillägg på 0,03 (klimatzon 2) och 0,025 (klimatzon 1) för areor över 130 m 2 A temp. Skanska 75 kwh JM 75 kwh LF Göteborg 45 kwh NCC 25% lägre än BBR Göteborgs Stad flerbostadshus 60kWh Stockholm Stad 45 kwh (Passivhus) Västerås Linköping kwh ENERGIANVÄNDNING FÖR UPPVÄRMNING OCH KYLNING

8 DEFINITION AV ELANVÄNDNING VAD ÄR ETT PASSIVHUS? Verksamhetsel (i lokaler) Avser el för verksamhet, t ex belysning, datorer, frys, spis etc Fastighetsel Avser el för att driva centrala system i fastigheten, t ex fläktar, cirkulationspumpar, hissar etc Hushållsel El för hushållsändamål, t ex hushållsmaskiner, TV etc VÄLISOLERAD BYGGNAD MED TÄT KONSTRUKTION VÄRMS TILL STOR DEL AV SPILLVÄRME SAKNAR KONVENTIONELLT VÄRMESYSTEM GENOMTÄNKT VÄDERSTRECKSORIENTERING SKA INTE DRABBAS AV ÖVERTEMPERATURER EFFEKTIV VÄRMEÅTERVINNING VÄRMEBEHOV KRING 10 w PER m² STÄLLER INGA KRAV PÅ BYGGNADSMATERIAL VÄRMEN TILLFÖRS PÅ VALFRITT SÄTT ENERGIBALANSEN ÄR DET CENTRALA DEFINITIONEN PASSIVHUS FEBY PHI Energianvändningen är central Krav enligt lagstiftningen ska uppfyllas Energibalans och energieffektivitet styr projekteringen Eftersträva god gestaltning! Forum för energieffektiva byggnader Passiv Haus Institute, Tyskland Feby är ett samarbete mellan IVL - Svenska Miljöinstitutet, SP - Sveriges Tekniska Forskningsinstitut, Aton Teknikkonsult och Lunds Tekniska Högskola.

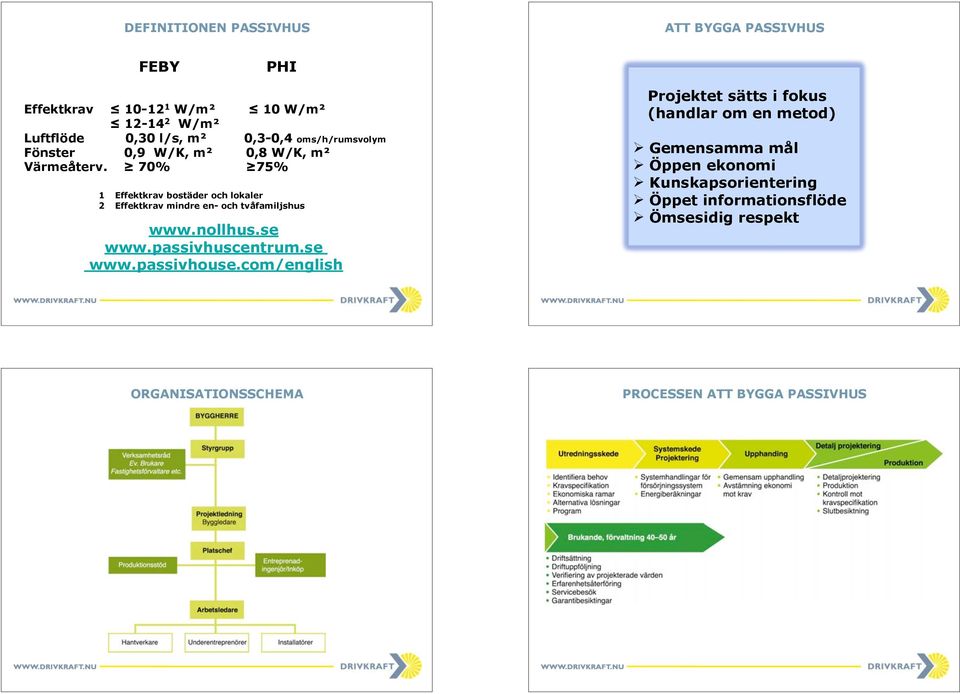

9 DEFINITIONEN PASSIVHUS ATT BYGGA PASSIVHUS FEBY PHI Effektkrav W/m² 10 W/m² W/m² Luftflöde 0,30 l/s, m² 0,3-0,4 oms/h/rumsvolym Fönster 0,9 W/K, m² 0,8 W/K, m² Värmeåterv. 70% 75% 1 Effektkrav bostäder och lokaler 2 Effektkrav mindre en- och tvåfamiljshus Projektet sätts i fokus (handlar om en metod) Gemensamma mål Öppen ekonomi Kunskapsorientering Öppet informationsflöde Ömsesidig respekt ORGANISATIONSSCHEMA PROCESSEN ATT BYGGA PASSIVHUS

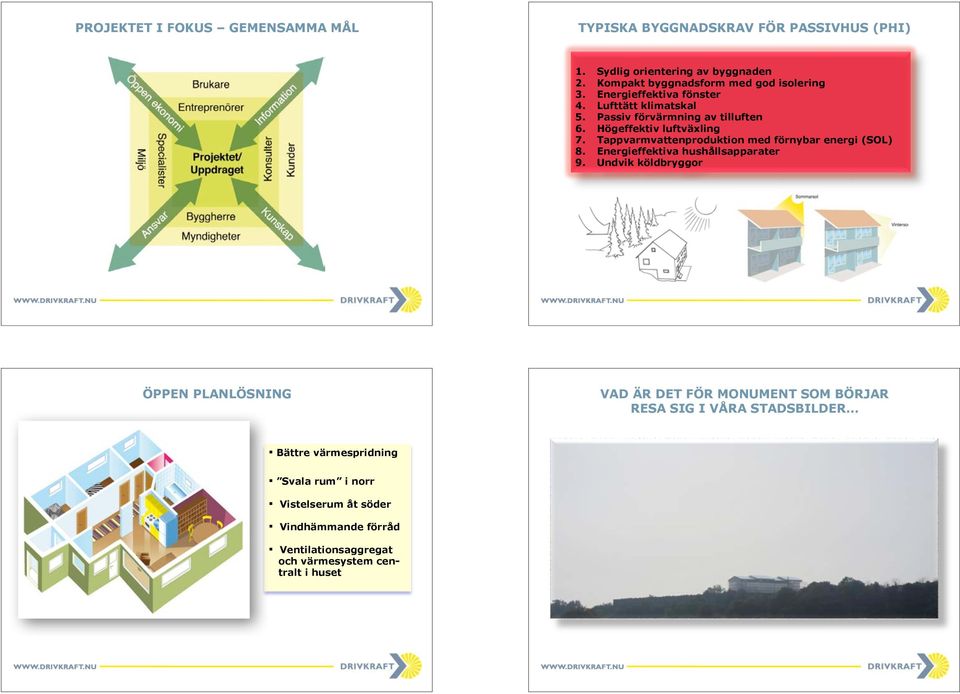

10 PROJEKTET I FOKUS GEMENSAMMA MÅL TYPISKA BYGGNADSKRAV FÖR PASSIVHUS (PHI) 1. Sydlig orientering av byggnaden 2. Kompakt byggnadsform med god isolering 3. Energieffektiva fönster 4. Lufttätt klimatskal 5. Passiv förvärmning av tilluften 6. Högeffektiv luftväxling 7. Tappvarmvattenproduktion med förnybar energi (SOL) 8. Energieffektiva hushållsapparater 9. Undvik köldbryggor ÖPPEN PLANLÖSNING VAD ÄR DET FÖR MONUMENT SOM BÖRJAR RESA SIG I VÅRA STADSBILDER Bättre värmespridning Svala rum i norr Vistelserum åt söder Vindhämmande förråd Ventilationsaggregat och värmesystem centralt i huset

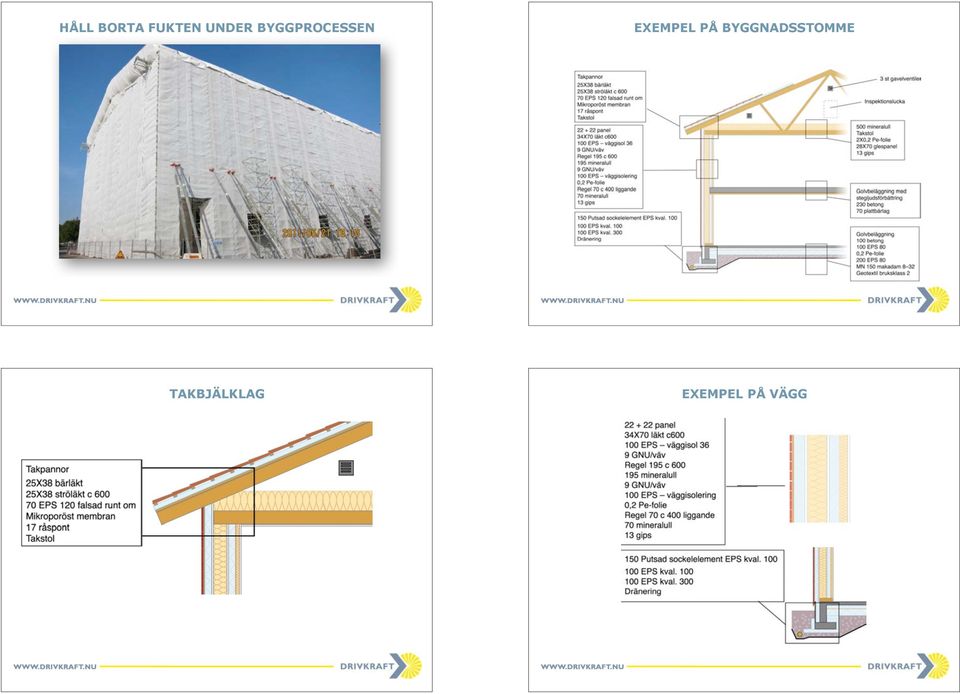

11 HÅLL BORTA FUKTEN UNDER BYGGPROCESSEN EXEMPEL PÅ BYGGNADSSTOMME TAKBJÄLKLAG EXEMPEL PÅ VÄGG

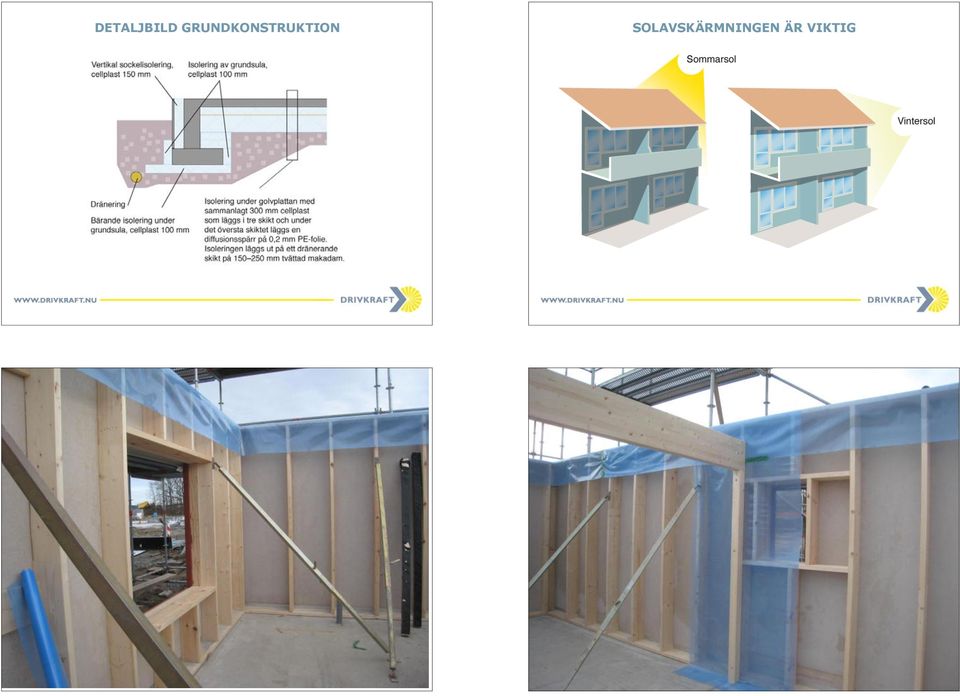

12 DETALJBILD GRUNDKONSTRUKTION SOLAVSKÄRMNINGEN ÄR VIKTIG

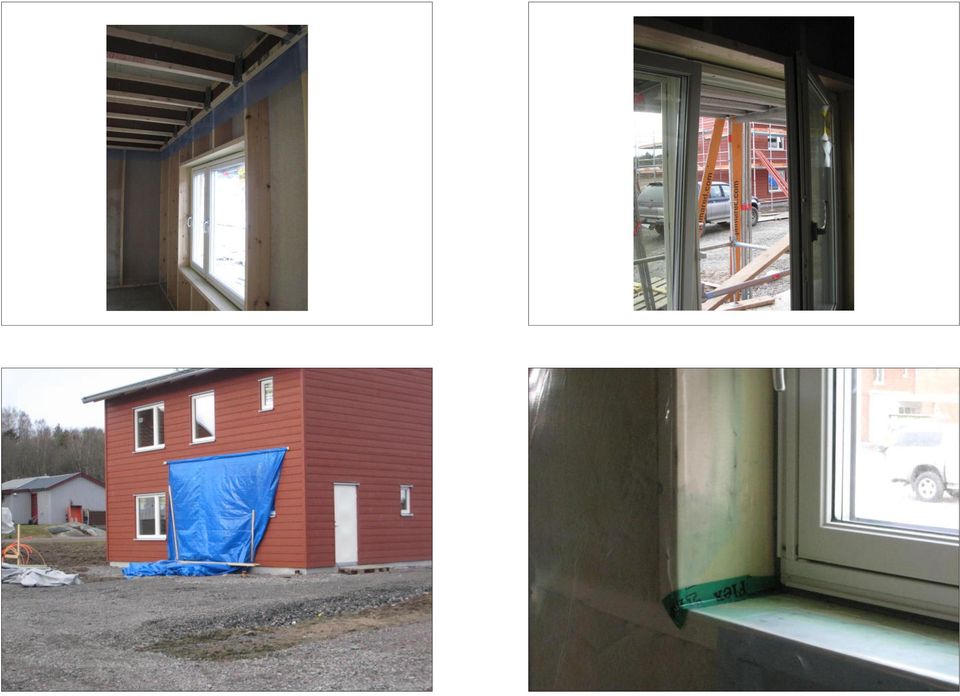

13

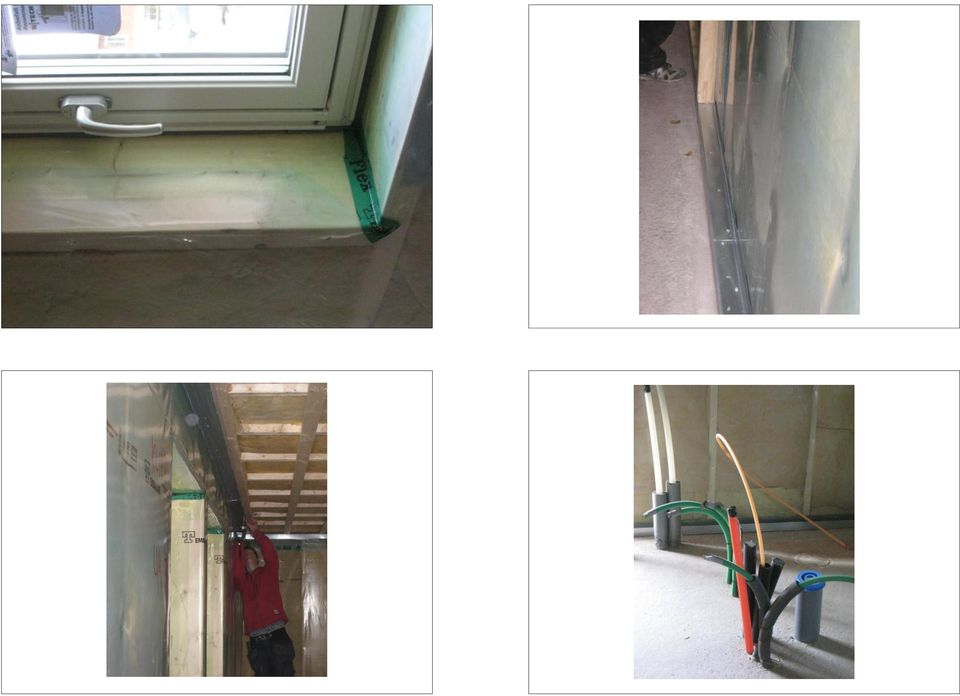

14

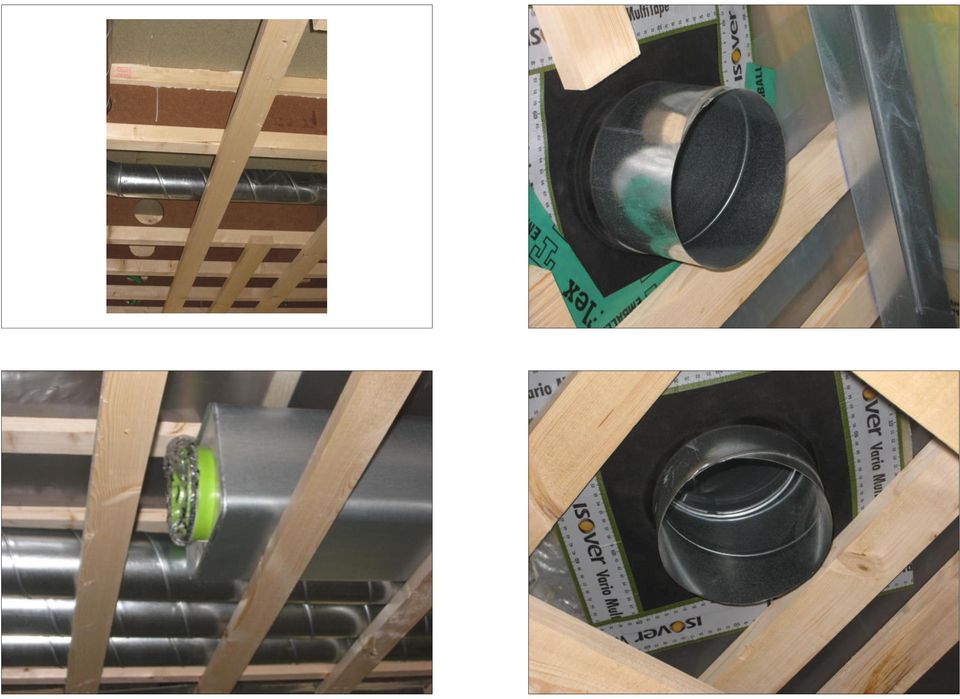

15

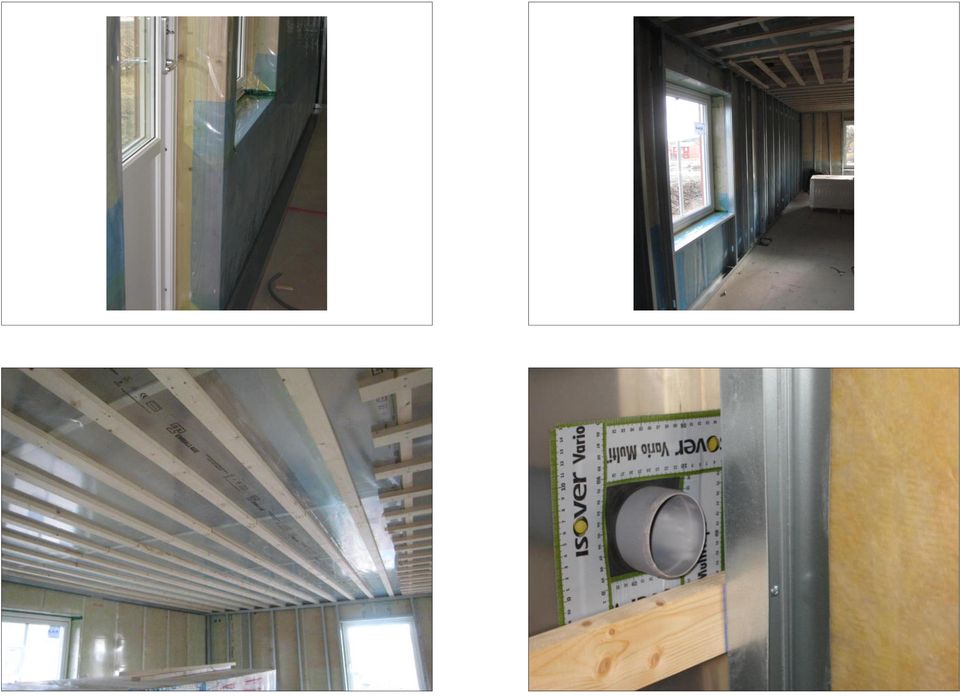

16

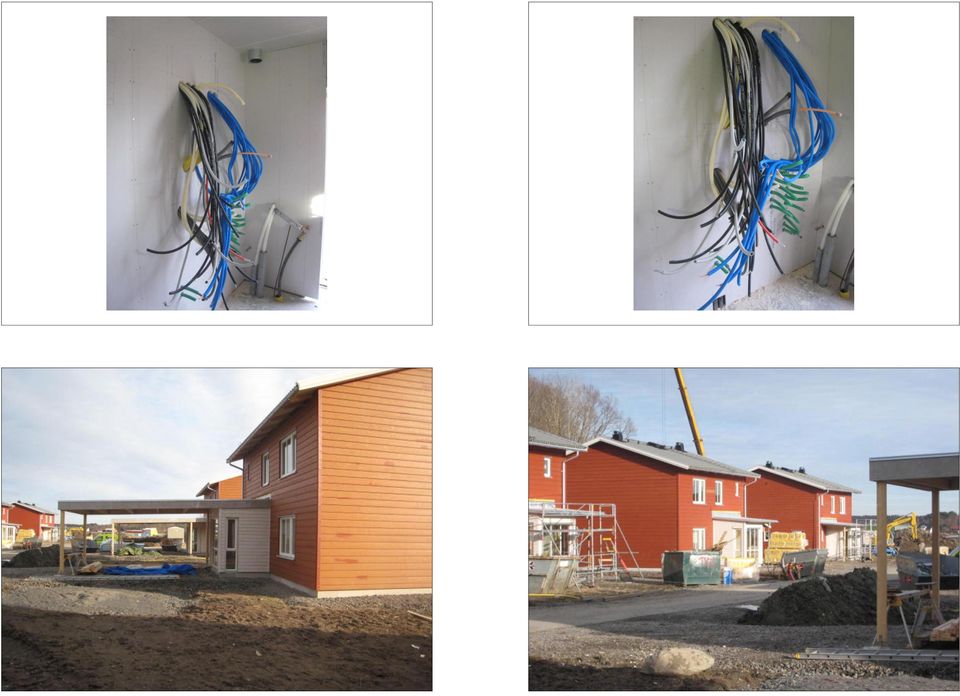

17

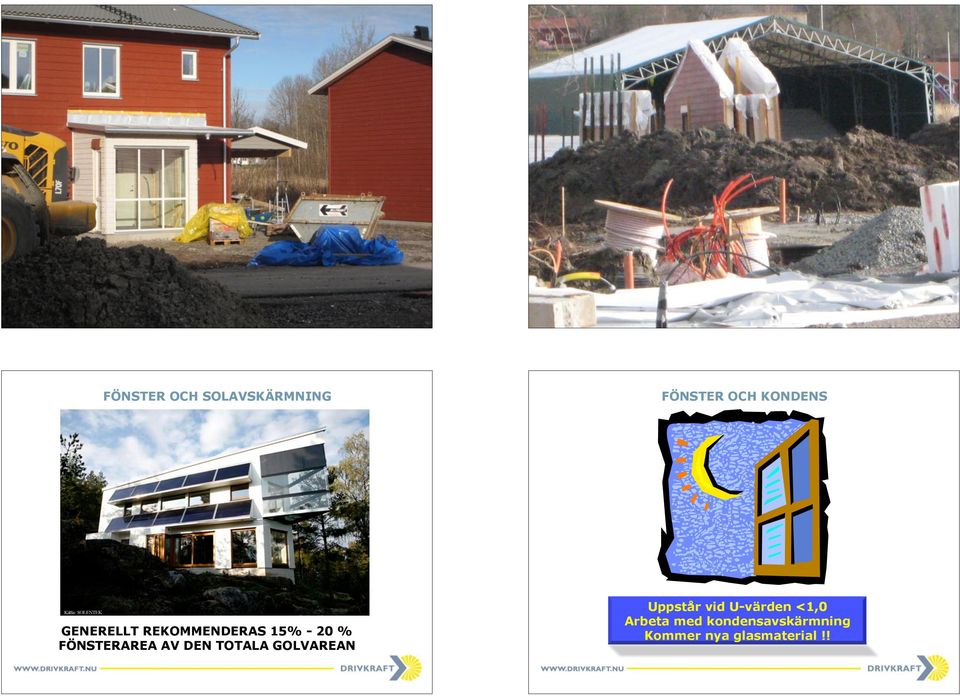

18 FÖNSTER OCH SOLAVSKÄRMNING FÖNSTER OCH KONDENS Källa: SOLENTEK GENERELLT REKOMMENDERAS 15% - 20 % FÖNSTERAREA AV DEN TOTALA GOLVAREAN Uppstår vid U-värden <1,0 Arbeta med kondensavskärmning Kommer nya glasmaterial!!

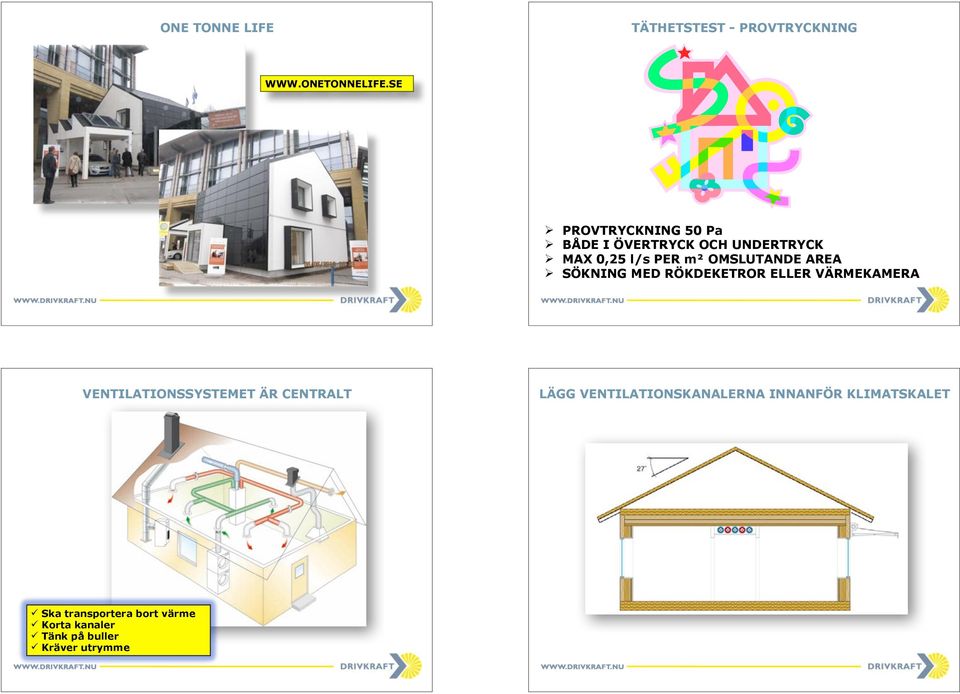

19 ONE TONNE LIFE TÄTHETSTEST - PROVTRYCKNING PROVTRYCKNING 50 Pa BÅDE I ÖVERTRYCK OCH UNDERTRYCK MAX 0,25 l/s PER m² OMSLUTANDE AREA SÖKNING MED RÖKDEKETROR ELLER VÄRMEKAMERA VENTILATIONSSYSTEMET ÄR CENTRALT LÄGG VENTILATIONSKANALERNA INNANFÖR KLIMATSKALET Ska transportera bort värme Korta kanaler Tänk på buller Kräver utrymme

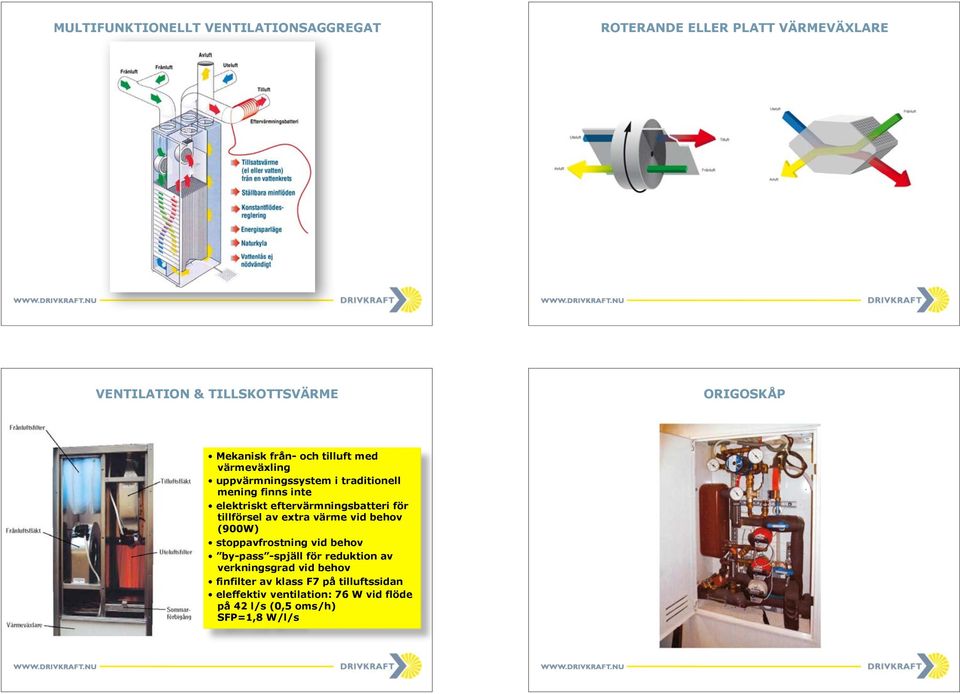

20 MULTIFUNKTIONELLT VENTILATIONSAGGREGAT ROTERANDE ELLER PLATT VÄRMEVÄXLARE VENTILATION & TILLSKOTTSVÄRME ORIGOSKÅP Mekanisk från- och tilluft med värmeväxling uppvärmningssystem i traditionell mening finns inte elektriskt eftervärmningsbatteri för tillförsel av extra värme vid behov (900W) stoppavfrostning vid behov by-pass -spjäll för reduktion av verkningsgrad vid behov finfilter av klass F7 på tilluftssidan eleffektiv ventilation: 76 W vid flöde på 42 l/s (0,5 oms/h) SFP=1,8 W/l/s

21 VENTILATIONSKRAV VÄRMEÅTERVINNING TAPPVARMVATTEN KVALITETSKRAV PÅ INOMHUSMILJÖN ENLIGT BOVERKET Ventilationskrav: Luftomsättning 30 m³/h (0,35 liter/sekund/m 2 ) Ljudkrav: Enligt Svensk Standard, klass B SS Temperaturkrav: 20 C i vistelsezonen Luftkvalitet: CO 2 -halt <1 000 ppm, beroende på rummens användningsområde VENTILATIONSHYGIEN I ett FTX-system går det att få bättre hygieniska förhållanden inomhus än utomhus på grund av att det går att filtrera bort allergiframkallande pollen. Filtreringen kan också resultera i att dammsugning krävs mer sällan. TAPPVARMVATTENSYSTEM PASSIVHUS EXEMPEL MED FJÄRRVÄRME - FJÄRÅS Källa: Effecta Pannan AB Standardiserad teknik 4-6 m² solfångare / lägenhet beredarvolym Låg merkostnad enkel installation Lågt pris komplett kr Låg driftkostnad (35 öre/kwh)

22 VALLDA HEBERG ETT STEG TILL!! TÄNK PÅ ATT ISOLERA KULVERTEN NOGA Förluster: 8-15 W per m ORIGOSKÅP CENTRALER FÖR LÄGENHETER OCH SMÅHUS NYA KRAV PÅ LÅGEFFFEKT UTRUSTNING Bekväm uppvärmning Flexibelt system Minskar miljöpåverkan Hög mysfaktor Små utrymmeskrav Källa: Effecta Pannan och STEM

23 GÄLLER ÄVEN VÄRMEPUMPAR NYA INNOVATIONER UTVECKLAR ACKUMULERINGEN Standardiserad Låg effekt Integrerad med sol Källa Viessmann AB Källa: Fueltech ASB HERTINGS GÅRD - FALKENBERG MÖJLIGT VID OMBYGGNAD Byggkostnad: kr/m² Hyreskostnad: kr/m² Värme : 21,2 kwh/m² Varmvatten: 13,8 kwh/m² El-användn.: 15,5 kwh/m² Totalt: 50,2 kwh/m² Passivhus med förvärmd tilluft Foto: Lars Andrén BROGÅRDEN ALINGSÅS

24 BROGÅRDEN - ALINGSÅSHEM BROGÅRDEN - ALINGSÅSHEM ENERGIANVÄNDNING FÖRE RENOVERING EFTER RENOVERING kwh/m² & år kwh/m² & år Uppvärmning Varmvatten Hushållsel Allmän fastighetsel Total energianvändning ÅTGÄRDER Tilläggsisolering (ytterväggar från u-värde 0,4 till 0,11) (tak från u-värde 0,3 till 0,10) Nya fönster (från u-värde 2,0 till 0,85) Åtgärder grund (från u-värde 0,5 till 0,26) Ny fasad Köldbryggror balkong Lufttäthet (12,4 l/s gentemot utomhus) FTX-ventilation Roterande värmeväxlare MÖJLIGT VID OMBYGGNAD IDENTIFIERA STATUS OCH FÖRUTSÄTTNINGAR Klimatskalet måste vara renoveringsmoget Ventilationssystemet är centralt Täta konstruktioner är viktigt Bra fönster är ett måste Orrholmen Karlstad - Byggt på 1960-talet kwh/m² A temp - Efter renovering 110 kwh/m² A temp Energieffektivisera i varje åtgärd Välj belysningsarmaturer, fläktar, cirkulationspumpar, etc med omsorg Komplettera med solvärme

25 PRAKTISK TILLVÄGAGÅNGSSÄTT VID OMBYGGNAD UTMANINGAR VID OMBYGGNAD Syfte minimera energianvändningen Bibehålla eller förbättra komforten Identifiera och utgå ifrån byggnadens enskilda förutsättningar Verka eftertänksamt Köldbryggor Utrymme för ventilationskanaler Fönsterutsprång och tilläggsisolering Tvärskikt Börja med klimatskalet Fuktronder Fasadernas kondition Fönster och dörrar Tak Grund EXEMPEL KÖLBRYGGOR UTREDNINGAR FINNS Milparena - Miljonprogramsarena Innovativa åtgärdsförslag för renovering av byggnadsskal och installationer Brogården i Alingsås - Katjas gata 119 i Backa 12 - Kalendervägen i Kortedala 13 Maratonvägen i Halmstad 14 - Solhusen i Gårdsten Kristina Mjörnell, Thorbjörn Gustavsson, Kristina Fyhr, Pernilla Gervind och Angela Sasic SP - Sveriges Tekniska Forskningsinstitut Energiteknik SP Rapport 2011:39

26 EKONOMIN EKONOMIN LCC-Livscykelkostnad Beskriver en investerings totala kostnad under dess livslängd (inköpskostnad + driftkostnader + underhåll + destruktion + restvärde) LCC 40 års teknisk drifttid 50% är driftkostnad 25% utgör reparation och underhåll 15% är finansieringskostnader 10% är byggkostnad EKONOMIN CERTIFIERING PASSIVHUSBYGGARE Prästgårdsängens förskola Total energianvändning 50 kwh/m² Byggkostnad* kr/m² 6,5% högre än konventionellt byggande 220 m² solceller ( kwh/år), LED-belysning, bra fönster, välisolerad, fler ventilationsaggregat, slussar vid entréer, kontroll av täthet, energieffektiv utrustning. SP SITAC PASSIVHUSCENTRUM Personcertifiering för olika yrkeskategorier som bygger passivhus. Riktar sig till yrkesarbetare och praktiker, projektledare, arkitekter och instruktörer. Sker utifrån fastslagna certifieringsregler och att vederbörande genomfört och godkänts i kurs för Passivhusbyggare (genom skriftlig tentamen), genomgått grundutbildning och har arbetslivserfarenhet från passivhusprojekt. * exkl. mark- och entreprenadkostnad, inkl. kommunala avgifter

27 Passivhuscentrum Västra Götaland Passivhuscentrum Västra Götaland Passivhuscentrum Västra Götaland drivs som ett samarbetsprojekt mellan Alingsås Kommun och Västra Götalandsregionen. Passivhuscentrum Västra Götaland Passivhuscentrum Västra Götaland Personal Carlos Andersson, Verksamhetschef Hans Eek, Arkitekt, Passivhusexpert John Helmfridsson, Arkitekt, Passivhusexpert Louise Hulgaard, Informatör Anna Urombi, Utredare, utbildningskoordinator Mål Passivhuscentrum ska vara den samlande pådrivande kraften för hållbart byggande genom passivhusstandard i ett regionalt och nationellt perspektiv med en internationell utblick. Verksamhet Utbildning Information Rådgivning Studiebesök Opinionsbildning Utvecklingsprojekt

28 Passivhuscentrum Västra Götaland Allt hårdare krav på byggbranschen p.g.a. politiska beslut och allmänhetens ökade miljömedveten EU:s 20/20/20-mål: 20 % minskning av växthusgaser från 1990 års nivåer 20 % energitillförsel från förnybara källor 20 % bättre energieffektivitet EPBD 2 - the Energy Performance of Buildings Directive All nybyggnation skall vara Näranollenergi-byggnader med en energiprestanda motsvarande minst hälften av dagens svenska byggregler i BBR. Den tillförda energin ska dessutom i huvudsak komma från närproducerad, förnybar energi. 2018, 31 december: Offentliga byggnader 2020, 31 december: All nybyggnation och omfattande renovering Passivhuscentrum Västra Götaland Passivhusbyggare kurs för yrkesarbetare Kursen Passivhusbyggare ger en allmän och bred baskunskap i byggnation av passivhus och energieffektiva byggnader. Kursen inriktar sig till yrkesarbetare inom byggnadskonstruktion och installationsteknik Kursen ett samarbetsprojekt mellan Passivhuscentrum Västra Götaland och Sveriges Tekniska Forskningsinstitut SP Passivhuscentrum Västra Götaland Passivhuscentrum Västra Götaland Passivhusbyggare kurs för yrkesarbetare Kursen är certifieringsförberedande och kan leda till personcertifiering genom certifieringsorganet SP SITAC Passivhusbyggare kurs för yrkesarbetare Nästa kursomgång: Kursdag 1 Passivhuskonceptet Byggnaden som system Certifiering och krav Lufttäthet Fukt Köldbryggor Fönster och dörrar i passivhus Ventilation Kursdag 2 Praktisk workshop -tryckprovning -termografering -fuktmätning Genomgång, diskussioner och upplägg Utvärdering Tentamen, teoretisk och praktisk Kursdag 1: 24 april 2012, Stockholm Kursdag 2: 2 maj 2012, Stockholm Pris: exkl. moms. (I priset ingår kursmaterial, fika, och luncher)

29 Passivhuscentrum Västra Götaland För kursomgångar i Västra Götalands regionen, anmälan samt mer information, se hemsidan eller ring INTERNETADRESSER EFFEKTIVISERING ETT MÅSTE OM VI SKA LYCKAS

30 ATT MÄTA ÄR ATT VETA VAD KAN VI GÖRA DIREKT VATTENVANOR VÄDRINGSVANOR ENERGIVANOR ELVANOR Jämföra med andra Jämföra över tiden (historik och trender) Hitta åtgärder Blicka framåt för att bygga upp prognoser för energianvändningen Följa upp och utvärdera införda åtgärder Ta in fakta via energirådgivare installatörer - leverantörer GÖR EN ÅTGÄRDSPLAN - LÖNSAM ENERGIBESPARING BIOBRÄNSLETS UTVECKLING kwh/år kwh/år Från 22 till 20 C sparar kwh/år 1 C => 5% besparing kwh/år Illustrationer: Gordon Linder

31 VÄRMEFÖRSÖRJNING SVERIGE UNIK KLIMATOMSTÄLLNING Bränslemix TWh Bränslemix ,5 TWh Övrigt 5% Spillvärme 3% Avfall 5% Kol 3% Värmepumpar 9 % Övrigt bränsle Naturgas Hetvatten 2 % 3 % Olja 4 % 5 % Torv 6 % Kol 6 % Källa: Svensk Fjärrvärme Olja 84% Elenergi 1 % Spillvärme 10 % Avfall 12 % Trädbränsle 36 % Totalt för uppvärmning 102 TWh Varav fjärrvärme tillför 52,5 TWh Källa: Svensk Fjärrvärme Tallbeckolja RT-flis 1 % 4 % Källa: Svensk Fjärrvärme INKOPPLING MOT FJÄRRVÄRME SOLVÄRMEBIDRAG - LÄNSSTYRELSEN ROTAVDRAG SÖKS VIA LÄNSSTYRELSENS BOSTADSENHET BOVERKET -TILLSYNSMYNDIGHET ANLÄGGNINGSÄGAREN SÖKER SOLFÅNGARNA MÅSTE VARA SOLAR KEY-MÄRKTA PRESTANDARELATERAT 2,50 /kwh x MODULAREA MAX kr FÖR SMÅHUS (upp till två lgh) OBJEKTSGRÄNS övriga kr GÄLLER TILL OCH MED 2011 I MÅN AV MEDEL KRÄVS DRIFT- OCH SKÖTSELANV. PÅ SVENKSA

32 SOLVÄRME FÖR FJÄRRVÄRMEANSLUTNING TAKINTEGRERAD SOLVÄRME FÖR MEDELSTORA PROJEKT Källa: Solar Installation, James & James, typoform Foto :Armatec Förhållandevis hög täckningsgrad > 33% Sänker andelen köpt energi Foto: Jochen Dahm Låg merkostnad Bra lönsamhet LEVERERAS SOM ETT BYGGNADSELEMENT Foto: Lars Andrén NY OCH SPÄNNANDE DESIGN Foto: Jochen Dahm Foto: Jan-Olof Dalenbäck

33 KONVENTIONELL VVS TEKNIK EKONOMI Solfångarna tillför 60 MWh / år Solvärmen kostar 60 öre/kwh (vid annuitet ) Solvärmen utgör 2% av byggkostn. Källa: Solar Installation, James & James, typoform Foto: Jochen Dahm Solvärmeprojektet Onsala Antal lägenheter (2600 m² uppv. Area) 36 st Ackumulatortank 18 m³ Solfångararea 220 m² Merinvestering solfångare 838 kr / m² Rör, drivpaket mm. 213 kr / m² Kostnad ackumulatortank kr Totalkostnad värmesystem kr FÖRUTSÄTTNINGAR ÖVER ÅRET GENOMSNITTLIG SOLINSTRÅLNING VÄRLDEN Globalinstrålning kwh/m² och år 50% verkningsgrad => kwh/m² och år Källa: Norsk VVS & Energitekniks förening

34 DIMENSIONERING FÖR VILLA PLANA SOLFÅNGARE 6,0 4,5 3,0 Sol Värmebehov VVförbr. PANNA AVSTÄNGD 1,5 0 Jan Feb Mar Apr Maj Jun Jul Aug Sep Okt Nov Dec TAPPVARMVATTENSYSTEM KOMBISYSTEM 4 5 m² solfångare m² solfångare lagervolym lagervolym 50% av varmvattnet % av årsvärmebehovet Källa: Viessmann Bra verkningsgrad - bra pris Kostnadseffektiv Dominant marknadsandel Går att integrera i olika taktäckningsmaterial Säker konstruktion lång livslängd Finns som byggsats och halvfabrikat Källa: Effecta-Pannan VAKUUMRÖRSOLFÅNGARE FUNKTION HEAT-PIPE Mini lutning Medium - vatten Kan arbeta upp till 230 C Starttempemperatur ca 30 C Hög verkningsgrad - bra prestanda Flexiblare placeringsalternativ Kräver mindre area Importerad teknik Källa: Euronom

35 VAKUUMRÖRSOLFÅNGARE VÅT ÖVERFÖRING U-TYPE Rör - solkrrets Värmeledningsprofil SVERIGES STÖRSTA VAKUUMRÖRSANLÄGGNING Fusion glassrör Yttre glassrör Vakuum Absorbatoryta Tilopp och retur Källa: Effecta VERKNINGSGRAD OCH PRESTANDA KVLAITETSSÄKRA - KÖP ENDAST PROVAD TEKNIK! Inledande tester Dokumentation Hållbarhet (vind, regn, snö, uv-strålning) Värmeutbyte Materialprovning P-märkning Ackrediterade Utomhusexponering testinstitut Accelererande ålderstest Värmeutbyte Demontering, besiktning Avtal, fortlöpande kontroll

36 SP-LISTORNA GER VÄRDEFULL INFORMATION PRISEXEMPEL Tillverkare/ Leverantör Solfångare Certifikat (år) Typ Modularea (Ref. area) m² Årsutbyte Per modul (per m² ref.area) kwh vid 50 C Certifiering (P-märkt eller Solar Keymark) Materialprovning Datablad/ ENED Aquasol Aquasol (2003) P 2,23 (2,06) 731 (355) Ja Effecta AB Aquasol Big (2003) TeknoTerm ST/ Effecta ST (2003) P P 4,43-13,25 (4,10-12,35) 2,72 (2,51) (408) 986 (393) Ja Ja Typ av solfångare pris/m² årsutbyte/m ² r SEK, inkl. Moms kwh (SP-tester) Referensarea Euronom AB Sol & Energiteknik SE ExoSol OPC S411 R (2008) ExoSol OPC S411 R (2008) Intelli-heat 18/58x1800 (2005) V-R- U V-R- U V-H 1,46 (1,14) 2,13 (1,72) 2,78 (1,71) 661 (580) 1030 (599) 992 (580) Solar Keymark Solar Keymark Plan, fabriksbyggd : kwh/m²/år Vakuumrörsolfångare : kwh/m²/år Självbyggeri : kwh/m²/år Lågpris/import : kwh/m²/år PRISEXEMPEL KOMPLETT SYSTEM 10 m² SOLVÄRME FÖR VILLA SEK (komplett, färdigt inkl. moms) Färdigt system 10 kvm solfångare Samtliga komponenter (solfångare, rörledningar, drivpaket och värmelager) Varierar beroende på produkt- och systemval, eget arbete och praktiska förutsättningar. Foto: Lars Andrén Medelpris vid bidragsansökningar ligger mellan kr/m² solfångare inkl. ackumulatortank Källa: SOLENTEK

37 STANDARDISERADE SOL-PELLETS SYSTEM MODERN HELAUTOMATISERAD PELLETSTEKNIK MED SOL!! Kombinationspanna Ett samtal en leverans Optimering sol bio el Bra alternativ till olja Källa: Scand Pellet AB Källa: Ariterm SOL VED - ACKUMULERING SOL ACKUMULERING - KÖKSPANNA Låga driftskostnader Miljövänlig teknik Flexibelt system Inhemska bränslen Källa Effecta-Pannan Ökar bekvämligheten Elda där du är Höjer komforten Extremt låga bränslepriser Källa: Effecta Pannan och EuroFire

38 SOL ACKUMULERING VATTENMANTLAD LOKALEDSTAD SOL ACKUMULERING - PELLETSKAMIN Ökar bekvämligheten Bekväm uppvärmning Snygg design - möbel Flexibelt system Minskar sårbarhet Minskar miljöpåverkan Hög verkningsgrad Hög mysfaktor Kan ge extremt låga värmekostnader Källa: Effecta Pannan och STEM Små utrymmeskrav Källa: Effecta Pannan och STEM SOLVÄRME v/s SOLEL SOLVÄRME v/s SOLEL SOLVÄRME- SOLFÅNGARE SOLEL - SOLPANELER Effekt Wtp/m² Verkningsgrad % Värmeproduktion kwh/m²&år Systemkostnad kr/m² Investeringsstöd?? Livslängd år Garantitid 3-15 år Kostnad före bidrag öre/kwh Effekt Wep/m² Verkningsgrad % Elproduktion kwh/m²&år Systemkostnad kr/m² Investeringsstöd?? Livslängd år Garantitid (prest.) år Kostnad före bidrag öre/kwh Källa: SSE

39 SOLCELLSBIDRAG - LÄNSSTYRELSEN SÖKS VIA LÄNSSTYRELSENS BOSTADSENHET Energimyndigheten -TILLSYNSMYNDIGHET ANLÄGGNINGSÄGAREN SÖKER Nätanslutna system MAX kr / objekt och kr/ kw hybrid) ( kr/kw för Stödnivå max 45% (beroende på företagets storlek) GÄLLER TILL OCH MED 2012 I MÅN AV MEDEL SOLEL SVERIGE Ca 0,01 TWh/år Källa: SSE SOLEL EU-15 SOLEL VÄRLDEN Källa: SSE Källa: SSE

40 SJÄLVFÖRSÖRJANDE SOLELSSYSTEM FRAMTID VILLAMARKNAD Foto: Fueltech - Energibo Lågeffekta behov utanför ledningsnätet Foto: NAPS Sweden AB Foto: EkoSol Plusenergihus Småskalig elproduktion SÅ HÄR GÖR DU SOLCELLER - SOLPANELER 1. Anmälan till nätägaren 2. Begär in offerter 3. Ansök om investeringsstöd 4. Handla upp - Behörig elektriker (Godkänd av nätägaren) 5. Färdiganmälan (nätägaren) 6. Anläggningen måste besiktigas före drifttagning Byggnadsintegrerad teknik Nätansluts i allt större utsträckning Fortfarande dyrt Stor potential

41 MÖJLIGHETER PÅ BYGGNADER - ARKITEKTUR Fräscha upp byggnaden Skapa uppmärksamhet Unikt! MÖJLIGHETER PÅ BYGGNADER - FUNKTION Källa: Direct System Petter Sjöström Källa: Direct System Petter Sjöström MÖJLGIHETER PÅ BYGGNADER - PRODUKTION SOLCELLER - SOLPANELER Cell Modul/Laminat Paneler - strängar Källa: Direct System Petter Sjöström Källa: Direct System Petter Sjöström

42 ETT SOLELSYSTEM VÄXELRIKTARE UTOMHUS OCH INOMHUS Paneler - strängar Växelriktare Utomhus Inomhus att föredra Källa: Direct System Petter Sjöström Källa: Direct System Petter Sjöström FÖRUNDERSÖKNING - FÖRSTUDIE DESIGN -PROJEKTERING Solinstrålning Skuggning, närliggande och horisont Vindförhållanden Inkopplingspunkt Ansökningförfarande Nätanslutning Bygglov Specialkrav Källa: Direct System Petter Sjöström Konfigurering Antal moduler Antal växelriktare Typ av monteringssystem Inkopplingspunkt/avtal Tillgänglighet Vägar, marker Byggnaden Takets beskaffning etc. Övervakning Väder Produktion Övriga parametrar Källa: Direct System Petter Sjöström

43 MÖJLGIHETER PÅ BYGGNADER - PRODUKTION Andelar i solcellsanläggning exemplet Sala Heby Energi Färdigställd: 2009 Effekt: 47 KW Area: 375 m 2 Föreningen äger och driver anläggningen ca 160 medlemmar 2 MSEK (insats = SEK) Föreningen ger ingen utdelning under fem år avkastningen investeras i en utbyggnad av anläggningen Föreningen har ett avtalsreglerat samarbete med SHE: Köp av el Skötsel drift, ekonomi, administration Arrende av mark Inkoppling till elnätet Källa: Direct System Petter Sjöström Källa: Sala-Heby Energi SÅ HÄR FUNGERAR DET FÖRSTUDIE - SIMULREING Föreningen äger och driver anläggningen ca 160 medlemmar 2 MSEK (insats = SEK) Föreningen ger ingen utdelning under fem år avkastningen investeras i en utbyggnad av anläggningen Föreningen har ett avtalsreglerat samarbete med SHE: Köp av el Skötsel drift, ekonomi, administration Arrende av mark Inkoppling till elnätet Bidrag har sökts och erhållits Källa: Sala Heby Energi AB Källa: Direct System Petter Sjöström

44 PROJEKTERING - MONTERINGSSYTEM INSTALLATION PAPPTAK - POLYKRISTALLINA Source: Intersol Källa: Direct System Petter Sjöström MONTAGE TEGELTAK MONOKRISTALLINA SVARTA TEDLAR MONTAGE AV SOLPANELER PÅ BEFIINTLIGA HUS I DANMARK Källa: Direct System Petter Sjöström

45 VISUALISERING Gör ditt system synligt! KUNSKAPSÖVERFÖRING! Lär andra, visa vad ni gjort! Bjurslätt Stadsteatern Stockholm Källa: Direct System Petter Sjöström DATAINSAMLING - UPPFÖLJNING SOLEL PÅ OFFENTLIGA BYGGNADER Källa: Direct System Petter Sjöström MEDICUS EKSTA Bostads AB FRONTIUS DATALOGGER

46 LADDSTATION FÖR ELMOPEDER OCH ANDRA FORDON ANNUITETSKALKYL Annuitetsfaktorn baseras på 20 års kalkyltid och 5% realränta. Solelssystemet kostar kr/m² och ger 140 kwh / m² och år. Kalkylen avser en anläggning på 50 m². FORMEL (investeringskostnad x annuitetsfaktor) + driftkostnad = kronor/kwh solelsproduktion EXEMPEL FÖRE BIDRAG ( :- x ) + 0 öre/kwh = 172 öre/kwh kwh EXEMPEL EFTER BIDRAG (45%) (82.500:- x ) + 0 öre/kwh = 95 öre/kwh kwh Justera med 4-5% förlust i växelriktare och en viss prestandaförsämring under kalkyltiden. Källa: Falkenberg Energi NY TEKNIK NYA MÖJLIGHETER EKONOMISKA VILLKOR FÖR VINDKRAFT Fördelar med vindkraft Outsinlig källa Vinden är gratis Konkurrenskraftig Kan installeras snabbt och enkelt Nackdelar med vindkraft Vinden blåser inte alltid Arealkrävande Kapitalbindande CERTIFKATHANDEL Drygt 20 öre /kwh Medelvärde öre/kwh AVRÄKNINGSPRIS Foto: Vestas Ca 60 öre/ kwh (spotpris + certifikat) RÄTNTABILITET Beror bl. a. på vindläge (kan skilja 30-35%), nätanslutningsavgift samt anläggningskostnader

47 SMÅSKALIG VINDKRAFT EKONOMI & LÖNSAMHETSBERÄKNING BYGGLOV Fällas inom tomtgräns, masthöjd max 20 m, rotordiamater max 3 meter, effekt cirka 2 kw Pris kr kr Illustration: Gordon Linder Kapital Bränsle Verkningsgrad Drift & Underhåll Service Energiproduktion Cirka kwh på ett år ANNUITETSKALKYL LÖNSAMHETSKALKYLER FORMEL Annuitetsfaktorn baseras på 20 års kalkyltid och 5% realränta. Solfångarna är av så kallad plan modell och ger 450 kwh/m och år EXEMPEL 1 Varmvattensystem totalpris :-, nettokostnad efter bidrag och avdrag för varmvattenberedare :-, beräknad besparing kwh (investeringskostnad x annuitetsfaktor) + driftkostnad = kronor/kwh solvärmeproduktion EXEMPEL SOLVÄRMEANLÄGGNING (50.000:- x ) + 2 öre/kwh = 0,91 kronor/kwh kwh EXEMPEL 2 (10.000:- x ) + 2 öre/kwh = 34 öre per kwh kwh 10 m solfångare anslutna till ackumulatortank med solvärmeslinga. Stor andel av arbetet görs själv, beräknad nettokostnad före bidrag :- (32.500:- x ) + 2 öre/kwh = 60 öre per kwh kwh

48 TACK FÖR UPPMÄRKSAMHETEN! LITTERATUR Pris 400:- inkl. moms Nya böcker Pris 180:- inkl. moms Pris 180:- inkl. moms Pris 425:- inkl. moms Foto: Lars Andrén MYNDIGHETER - ALLMÄNNA ÖVRIGA SOLVÄRMELEVERANTÖRER INTERNETADRESSER BIOBRÄNSLE VÄRMEPUMPAR VINDKRAFT SOLENERGI
