1 AIR COMFORT AIR MANAGEMENT IPSUM IPSUM OPTIMERINGSSYSTEM» BEHOVSSTYRD VENTILATION ÖVERSIKT IPSUM SYSTEM OPTIMIZER IPSUM SYSTEM ROUTER IPSUM CONNECTION UNIT

2 IPSUM från Fläkt Woods ett stort steg framåt! Behovsstyrd ventilation anpassar nivån på luftbehandlingen till det aktuella behovet i ett rum. Därmed kan hög kvalitet på inneklimatet uppnås samtidigt som energiåtgången hålls nere. Självklara utrymmen för behovsstyrd ventilation är rum med kraftigt varierande belastning, t.ex. konferensrum och mötesrum. Men även i ett modernt kontorsutrymme varierar belastningen väldigt mycket. Många studier visar att ofta används inte mer än hälften av kontorsplatserna samtidigt. Fläkt Woods har sedan lång tid arbetat med enkla system för behovsstyrd ventilation. Med vårt nya optimeringssystem IPSUM tar vi ytterligare ett stort steg framåt. IPSUM hjälper dig att tryckoptimera och temperaturoptimera ditt klimatsystem. Dessutom har utvecklandet av IPSUM fokuserat på enkelhet. Detta innebär exempelvis en webbsida, som med en mängd smarta funktioner hjälper dig både vid igångkörning och för driftsövervakning. En förutsättning för IPSUM är självklart att aggregatet har möjlighet till fläktstyrning. Välkommen att ta klivet framåt med IPSUM! IPSUM temperatur- och tryckoptimerar ditt system KOSTNAD BESPARING Energi 85 % Inköpspris 10 % Underhåll 5 % ENERGIFÖRBRUKNING Konstant luftflöde Variabelt luftflöde IPSUM TID KUNDFÖRDELAR 1. Tryckoptimering ger energibesparingar 2. Temperaturoptimering ger energibesparingar 3. Frikyla ger energibesparingar 4. Energiövervakning avläses i realtid 5. Brandfunktion ger ökad säkerhet 6. Optimering ända ner till rumsnivå 2

3 IPSUM EMSF EMPA EMSS BMS/ SCADA Optimix Aktivt don Wega Wega Power Nova Stella STRA-04 STRA-14 STRA-14 Närvarodetektor Närvarodetektor Närvarodetektor IPSUM från Fläkt Woods - så fungerar det SYSTEMÖVERSIKT IPSUM optimerar ventilationsaggregatets börvärden för systemtryck och temperatur till lägsta möjliga driftskostnad. Systemet består av tre komponenter, utöver de produktstyrda komponenter som erfordras för att bygga ett system med VAV-funktion. IPSUM System Optimizer Optimerar driftdata för luftbehandlingsaggregatet. IPSUM System Router Knyter ihop rum, våningsplan och zoner. Ansluter produkterna till systemet, t.ex. rumsregulatorer och ställdon. IPSUM hanterar både vatten- och luftburna system till och med blandat i samma anläggning. IPSUM System Optimizer Hjärnan i systemet är IPSUM Optimizer. Här sammanställs driftsdata och arbetspunkten för anläggningen optimeras utifrån ett energiperspektiv. Varje IPSUM Optimizer kan hantera upp till 30 IPSUM Router. IPSUM System Router Lite större anläggningar delas enkelt upp med IPSUM Router. Varje IPSUM Router kan hantera upp till 30 stycken IPSUM Connection Unit. Med hjälp av ansluts rumskomponenterna enkelt till systemet. Här ansluts rumsregulator, VAV-ställdon etc. Totalt kan systemet innehålla upp till 300. EGENSKAPER 1. Tryckoptimering Kanaltrycket optimeras till lägsta nivå med bibehållen rumskomfort. Baserat på spjällens aktuella positioner beräknas förskjutning av aggregatets tryckbörvärden. 2. Temperaturoptimering Tilluftstemperaturen optimeras för lägsta luftflöde med bibehållen rumskomfort. Baserat på värme- och kylbehov från rumsregulatorerna beräknas förskjutning av aggregatets temperaturbörvärde. 3. Frikyla Ändrar reglersekvensen för kylbafflarna så att luftburen kyla används före vätskeburen kyla, när ventilationsaggregatet identiferat möjlighet till frikyla. 4. Energiövervakning Energibesparingen visas direkt i webbgränssnittet. Med hjälp av webbservern kan energibesparingen utläsas i realtid ända ner på rumsnivå. 5. Brandfunktion I händelse av brandlarm kan spjällen styras till ett bestämt läge: stäng alla, öppna alla, öppna tilluftsspjällen eller öppna frånluftsspjällen. 6. Optimering IPSUM systemstruktur ger full övervakning, kontroll och optimering av klimatsystemet, inte bara på zonnivå utan ända ner till rumsnivå. 3

4 IPSUM från Fläkt Woods - knyter samman och optimerar ditt ventilationssystem på ett enkelt sätt Systemnivå Luft- och vattenburna produkter kan användas i samma system Zonnivå Vattenburet klimatsystem Kylbafflar Wega/Nova/Stella Rumsnivå Vattenburet klimatsystem Kylbaffel Wega/Nova/Stella 4

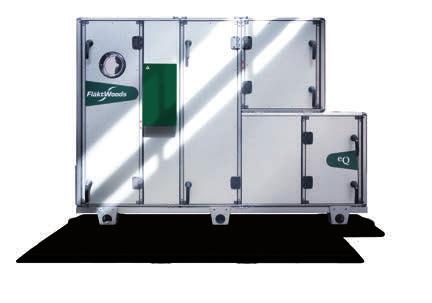

5 IPSUM IPSUM kan anslutas till olika leveransutföranden av luftbehandlingsaggregat. Enhetsaggregat eq IPSUM System Optimizer IPSUM Optimizer placeras i närheten av aggregatet. Varje aggregat behöver en egen Optimizer. Optimizern hanterar upp till 30 Routrar. Modulaggregat eq/eql Luftburet klimatsystem Optivent Plus med aktiva don Optimix IPSUM System Router IPSUM Router hanterar upp till 30 stycken Connection Units. Den sammanlänkar kommunikation mellan Connection Unit och Optimizer. Luftburet klimatsystem Optivent Plus med aktivt don Optimix ansluts till systemkomponenter såsom kylbafflar, don, spjäll, rumsregulatorer m.m. Totalt kan systemet innehålla upp till 300 Connection Units. 5

6 Fullständig kontroll Öppen kommunikation Kostnadseffektiv Inbyggd webbsida Kombinera vatten och luft IPSUM från Fläkt Woods - övervakar och optimerar ditt system Via den unika inbyggda webbservern och en mängd smarta funktioner underlättas såväl igångkörning som driftsövervakning. God rumskomfort kombineras med optimal driftsekonomi. Tilluftstemperaturen anpassas och minskar behovet av luftflöde. FUNKTIONER IPSUM Optimizer har kontakt med allazon- spjäll och rumsprodukter. Den kommunicerar också med eqaggregatet för att minimera tryckförlusterna i systemet. eq-aggregatets tryckbörvärden anpassas så att minst ett spjäll eller don i systemet är i helt öppet läge. 6 Temperaturoptimeringen anpassar tilluftstemperaturen till det sammanlagda behovet av värme och kyla i systemet. Därmed minskas behovet av extern värme och kyla i rummet. Funktionen ställs enkelt in i IPSUM Optimizer. Ett IPSUM-system kan innehålla traditionella VAV-produkter och kylbafflar med VAV-funktion. När eq-aggregatet identifierar möjlighet till frikyla, det vill säga när uteluften är kallare än frånluften, växlar IPSUM reglersekvenser i regulatorerna för Wega, Nova och Stella. När man inte kan utnyttja mer frikyla återställer IPSUM reglersekvensen till grundinställningen. Vid brandlarm kan IPSUM forcera spjällen i anläggningen till att öppna eller stänga helt. Av säkerhetsskäl kan funktioner aktiveras via en separat digital ingång. IGÅNGKÖRNING IPSUM-systemet identifierar själv komponenterna som anslutits till den interna kommunikationsbussen. Många smarta funktioner som underlättar arbetet vid igångkörning och injustering finns till gängliga från den inbyggda webbservern. Det första verktyget man kommer i kontakt med är en funktion som kontrollerar att rumsregulatorer, spjällställdonen och IPSUM-enheterna är korrekt sammankopplade. Skulle några kablar vara förväxlade, talar systemet om var man ska felsöka. För att underlätta inkoppling av dator till IPSUM Optimizer och IPSUM Router kan dessa ställas till fasta adresser under igångkörning. För att snabba upp igångkörningen kan inställningar kopieras mellanrum respektive zoner. Genom att

7 IPSUM markera ett antal rum eller zoner kan dessa konfigureras samtidigt. Under injustering kan rum, våningsplan eller zoner ställas till ett bestämt läge, för att efter en inställd tid återgå till normal drift. Funktionen tillåter att tillluftsspjäll, frånluftsspjäll, värmeventil eller kylventil öppnas eller stängs helt. KOMMUNIKATION I den inbyggda webbservern visas de anslutna komponenterna i en trädstruktur. Layouten kan anpassas till byggnaden i stället för efter hur enheterna sammankopplats. Webbservern innehåller också trendlog, larmhantering och en funktion som räknar ut energibesparingen IPSUM ger. IPSUM ansluts enkelt till byggnadsautomationssystemet (BMS/Scada) via BACnet IP, BACnet MS/TP, Modbus RTU eller Modbus TCP, då stöd för dessa protokoll ingår som standard. eq-aggregatet ansluts enkelt till IPSUM Optimizer via öppen Modbus kommunikation. Utnyttja gärna befintligt Ethernet för kommunikation mellan eq-aggregatet, IPSUM Optimizer och IPSUM Router. Optimeringssignalerna finns även tillgängliga via VDC för andra styrsystem utan Modbusanslutning. IPSUM System Optimizer IPSUM System Router Tips: Förenkla kabeldragningen med IPSUM System Router FÖRDELAR Fullständig kontroll över hela ventilationssystemet. Optimeringen sker ända ner på rumsnivå. IPSUM Router och används både för vattenburna och luftburna VAV-produkter. Öppen kommunikation och VDC-signaler möjliggör anslutning av andra aggregat än eq. För mindre system med högst 30 IPSUM Connection Unit erfordras ingen IPSUM Router. Inbyggd webbsida med automatisk konfigurering ger snabb, enkel installation och injustering. Trendloggningsfunktion som visar data i realtid och som hjälper dig att sammanställa dina utvalda data. Menybild som visar energibesparing i kwh, CO 2 eller i kronor. Kraftfull larmhantering som medger objektsanpassad namngivning för att enkelt kunna identifiera larm på zon- och rumsnivå. 7

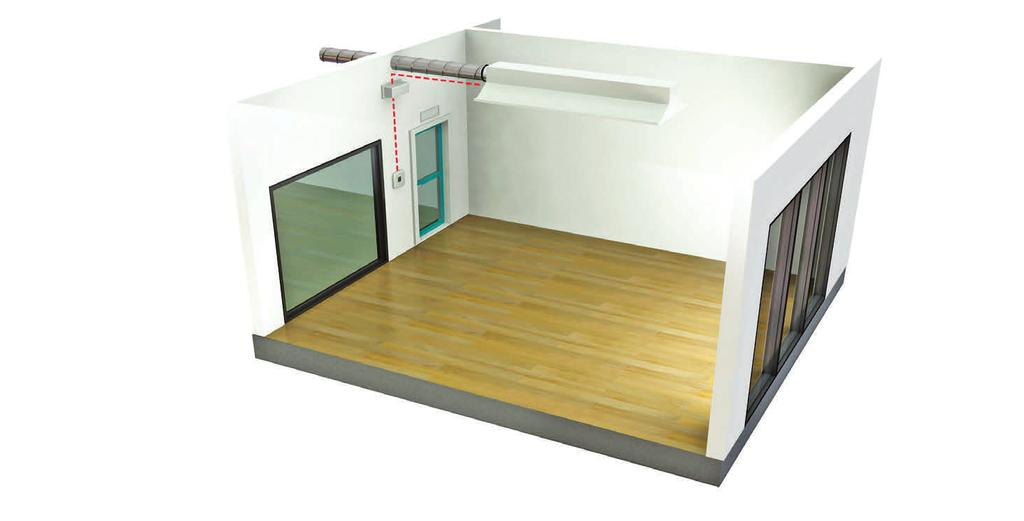

8 IPSUM från Fläkt Woods - exempel på rumslösningar och tillbehör 1 RUMSNIVÅ Optivent STANDARD RUMSREGULATOR Termiskt ställdon för värme FLÖDESVARIATOR EMSS DYSDON Extern temperaturgivare CONNECTION UNIT Flödesreglering sker med flödesvariator EMSS. Värme och kyla styrs i sekvens. Närvarodetektor Fönsterkontakt CO 2 -givare 2 RUMSNIVÅ Optivent BAS Termiskt ställdon för värme RUMSREGULATOR AKTIVT TILLUFTSDON OPTIMIX Extern temperaturgivare CONNECTION UNIT Flödesreglering sker med det aktiva tilluftsdonet Optimix. Värme och kyla styrs i sekvens. Närvarodetektor Fönsterkontakt CO 2 -givare 8

9 IPSUM 3 RUMSNIVÅ Optivent PLUS RUMSREGULATOR Termiskt ställdon för värme FLÖDESVARIATOR EMSS AKTIVT TILLUFTSDON OPTIMIX Extern temperaturgivare CONNECTION UNIT Flödesreglering sker med flödesvariator EMSS. Dessutom erhålls konstant kastlängd med det aktiva tilluftsdonet Optimix för att säkerställa rumskomforten Värme och kyla styrs i sekvens. Närvarodetektor Fönsterkontakt CO 2 -givare 4 RUMSNIVÅ Wega/Nova/Stella med VAV-funktion Termiskt ställdon för värme RUMSREGULATOR KYLBAFFEL WEGA/NOVA/ STELLA VAVställdon Termiskt ställdon för kyla Extern temperaturgivare CONNECTION UNIT Flödesreglering sker med den inbyggda funktionen i kylbaffeln MEC. Värme och 2-stegs kyla styrs i sekvens. Närvarodetektor CO 2 -givare Kondensvakt Fönsterkontakt 9

10 IPSUM från Fläkt Woods - exempel på rums- och zonlösningar EMSS STRA-04 STRA-04 EMSF EMSS/D EMPA/D EMSS/D EMSF Optivent Standard eller Plus central frånluft I rummet finns ett aktivt don Optimix för att erhålla inställbar konstant kastlängd, alternativt ett standarddon samt ett överluftsdon för frånluft. Kyla, värme och ventilation styrs från rumsregulatorn STRA-04 med eventuella tillbehör, såsom närvarogivare, CO 2 -givare m.fl. Rumsregulatorn STRA-04 är ansluten till system Ipsum. Detta möjliggör enkel övervakning och justering av rummets klimat. I kanalen för tilluften till varje rum monteras ett EMSS för reglering och mätning av tilluftsflödet. I början av zonens tilluftskanal installeras ett EMSF som mäter summan av tilluft till zonen. Detta värde skickas sedan till ett EMSS för reglering av frånluften för att erhålla balans av zonens ventilation. System Ipsum övervakar spjällens läge och minimerar kanaltryckfallet på tilluften via rumsspjäll EMSS och kanaltryckfallet på frånluftssidan via zonspjäll EMSS. Optivent Bas central frånluft I rummet finns ett aktivt don Optimix för reglering av tilluftsflödet samt ett överluftsdon för frånluft. Kyla, värme och ventilation styrs från rumsregulatorn STRA-04 med eventuella tillbehör, såsom närvarogivare, CO 2 -givare m.fl. Rumsregulatorn STRA-04 är ansluten till system Ipsum. Detta möjliggör enkel övervakning och justering av rummets klimat. I början av zonens tilluftskanal installeras ett EMPA för att konstanttryckhålla det statiska trycket och ett EMSF som mäter summan av tilluft till zonen. Värdet från EMSF skickas sedan till ett EMSS för reglering av frånluften för att erhålla balans av zonens ventilation. System Ipsum övervakar spjällens läge och minimerar kanaltryckfallet på tilluften via zonspjäll EMPA och kanaltryckfallet på frånluftssidan via zonspjäll EMSS. KOMPONENTLISTA Rumsnivå STRA-04 Optimix (RAPB/RAOB) alternativt standarddon EMSS variabelflödesdon och ljuddämpare Överluftsdon Tillbehör-Rumsnivå STRZ-09 Närvarodetektor STRZ-18 CO 2 -givare STRZ-70 Ställdon och ventil för värme STRZ-05 Extern temperaturgivare STRZ-05 STRZ-38 Fönsterkontakt STRZ-24 Transformator Zonnivå IPSUM System Router (för EMSS) EMSS/D Variabelflödesspjäll och ljuddämpare EMSF Flödesmätdon Systemnivå IPSUM System Optimizer KOMPONENTLISTA Rumsnivå STRA-04 Optimix (RAPB/RAOB) Överluftsdon Tillbehör-Rumsnivå STRZ-09 Närvarodetektor STRZ-18 CO2-givare STRZ-70 Ställdon och ventil för värme STRZ-05 Extern temperaurgivare STRZ-05 STRZ-38 Fönsterkontakt STRZ-24 Transformator Zonnivå IPSUM System Router (för EMSS och EMPA) EMSS/D Variabelflödesspjäll och ljuddämpare EMPA/D Konstanttrycksspjäll och ljuddämpare EMSF Flödesmätdon Systemnivå IPSUM System Optimizer 10

11 IPSUM IPSUM från Fläkt Woods - exempel på rums- och zonlösningar EMSS EMSS STRA-14 STRA-04 EMPA/D EMSS/D EMSF Kylbafflar med VAV-funktion central frånluft I rummet finns en Wega/Nova/Stella med motoriserad VAVfunktion (MEC) för reglering av tilluftsflödet samt ett överluftsdon för frånluft. Kyla, värme och ventilation styrs från rumsregulatorn STRA-14 med eventuella tillbehör, såsom närvarogivare, CO 2 - givare m.fl. Rumsregulatorn STRA-14 är ansluten till system Ipsum. Detta möjliggör enkel övervakning och justering av rummets klimat. I början av zonens tilluftskanal installeras ett EMPA för att konstanttryckhålla det statiska trycket och ett EMSF som mäter summan av tilluft till zonen. Värdet från EMSF skickas sedan till ett EMSS för reglering av frånluften för att erhålla balans av zonens ventilation. System Ipsum övervakar spjällens läge och minimerar kanaltryckfallet på tilluften via zonspjäll EMPA och kanaltryckfallet på frånluftssidan via zonspjäll EMSS. Optivent Standard eller Plus balanserad ventilation på rumsnivå I rummet finns ett aktivt don Optimix för att erhålla inställbar konstant kastlängd, alternativt ett standarddon. Kyla, värme och ventilation styrs från rumsregulatorn STRA-04 med eventuella tillbehör, såsom närvarogivare, CO 2 -givare m.fl. Rumsregulatorn STRA-04 är ansluten till system Ipsum. Detta möjliggör enkel övervakning och justering av rummets klimat. I kanalen för tilluften till varje rum monteras ett EMSS för reglering och mätning av tilluftsflödet. Detta värde skickas sedan till ett EMSS installerat i rummets frånluftskanal för reglering av frånluftsflödet för att erhålla balans i rummets ventilation. System Ipsum övervakar spjällens läge och minimerar kanaltryckfallet på tilluften via rumsspjäll EMSS och kanaltryckfallet på frånluftssidan via rumsspjäll EMSS. KOMPONENTLISTA Rumsnivå STRA-14 Wega/Wega power/ Nova/Stella (IQIF/IQIH/ IQFH/IQFF) IQAZ-23(MEC) Ställdon för VAV-funktion i kylbaffel STRZ-70 Ställdon och ventil för kyla Överluftsdon Tillbehör-Rumsnivå STRZ-09 Närvarodetektor STRZ-18 CO2-givare STRZ-70 Ställdon och ventil för värme STRZ-05 Extern temperaturgivare STRZ-05 STRZ-16 Kondensgivare STRZ-38 Fönsterkontakt STRZ-24 Transformator Zonnivå IPSUM System Router (för EMSS och EMPA) EMPA/D Konstanttrycksspjäll och ljuddämpare EMSF Flödesmätdon Systemnivå IPSUM System Optimizer KOMPONENTLISTA Rumsnivå STRA-04 Optimix (RAPB/RAOB) alternativt standarddon 2 st EMSS variabelflödesdon och ljuddämpare Tillbehör-Rumsnivå STRZ-09 Närvarodetektor STRZ-18 CO2-givare STRZ-70 Ställdon och ventil för värme STRZ-05 Extern temperaturgivare STRZ-05 STRZ-38 Fönsterkontakt STRZ-24 Transformator Zonnivå IPSUM System Router Systemnivå IPSUM System Optimizer 11

12 IPSUM från Fläkt Woods - exempel på rums- och zonlösningar EMSS EMSS EMSF STRA-04 STRA-14 EMPA/D EMPA Optivent Bas balanserad ventilation på rumsnivå I rummet finns ett aktivt don Optimix för reglering och mätning av tilluftsflödet. Kyla, värme och ventilation styrs från rumsregulatorn STRA-04 med eventuella tillbehör, såsom närvarogivare, CO 2 -givare m.fl. Rumsregulatorn STRA-04 är ansluten till system Ipsum. Detta möjliggör enkel övervakning och justering av rummets klimat. Optimix mätvärde skickas till ett EMSS installerat i rummets frånluftskanal för reglering av frånluftsflödet för att erhålla balans i rummets ventilation. I början av zonens tilluftskanal installeras ett EMPA för att konstanttryckhålla det statiska trycket. System Ipsum övervakar spjällens läge och minimerar kanaltryckfallet på tilluften via zonspjäll EMPA och kanaltryckfallet på frånluftssidan via rumsspjäll EMSS. Kylbafflar med VAV-funktion balanserad ventilation på rumsnivå I rummet finns en Wega/Nova/Stella med motoriserad VAVfunktion (MEC) för reglering av tilluft. Kyla, värme och ventilation styrs från rumsregulatorn STRA-14 med eventuella tillbehör, såsom närvarogivare, CO 2 - givare m.fl. Rumsregulatorn STRA-14 är ansluten till system Ipsum. Detta möjliggör enkel övervakning och justering av rummets klimat. I kanalen för tilluften till varje rum monteras ett EMSF som mäter tilluftsflödet. Detta värde skickas sedan till ett EMSS installerat i rummets frånluftskanal för reglering av frånluftsflödet för att erhålla balans i rummets ventilation. I början av zonens tilluftskanal installeras ett EMPA för att konstanttryckhålla det statiska trycket. System Ipsum övervakar spjällens läge och minimerar kanaltryckfallet på tilluften via zonspjäll EMPA och kanaltryckfallet på frånluftssidan via rummets frånluftsspjäll EMSS. KOMPONENTLISTA KOMPONENTLISTA Rumsnivå STRA-04 Optimix (RAPB/RAOB) alternativt standarddon EMSS variabelflödesdon och ljuddämpare Tillbehör-Rumsnivå STRZ-09 Närvarodetektor STRZ-18 CO2-givare STRZ-70 Ställdon och ventil för värme STRZ-05 Extern temperaturgivare STRZ-05 STRZ-38 Fönsterkontakt STRZ-24 Transformator Zonnivå IPSUM System Router (för EMPA) Systemnivå IPSUM System Optimizer Rumsnivå STRA-14 Wega/Wega power/ Nova/Stella (IQIF/IQIH/ IQFH/IQFF) IQAZ-23(MEC) Ställdon för VAV-funktion i kylbaffel STRZ-70 Ställdon och ventil för kyla EMSF Flödesmätsdon EMSS/D Flödesvariator, ljuddämpare, frånluftsdon Tillbehör-Rumsnivå STRZ-09 Närvarodetektor STRZ-18 CO2-givare STRZ-70 Ställdon och ventil för värme STRZ-05 Extern temperaturgivare STRZ-05 STRZ-16 Kondensgivare STRZ-38 Fönsterkontakt STRZ-24 Transformator Zonnivå IPSUM System Router (för EMPA) EMPA/D Konstanttrycksspjäll och ljuddämpare Systemnivå IPSUM System Optimizer 12

13 IPSUM IPSUM från Fläkt Woods - komponenter som optimerar behovsstyrd ventilation IPSUM System Optimizer Systemnivå Optimerar driften i systemet Max 1 aggregat per IPSUM System Optimizer Aggregatanslutning: Modbus RTU, Modbus TCP eller VDC/potentialfri BMS-anslutning: BACnet IP, BACnet MS/TP, Modbus RTU och Modbus TCP Användargränssnitt: inbyggd webbserver Ansluts till övriga IPSUM-enheter via Modbus RTU eller Modbus TCP Statusindikering: LED Inkoppling via RJ-kontakt eller jackbar plint Matning: 24 VAC eller 230 VAC Kapslingsklass: IP20 för DIN-skena, IP54 i elskåp IPSUM System Router Zonnivå Rumsnivå Länkar samman IPSUM System Optimizer med För system med mindre än 30 IPSUM Connection Unit erfordras ingen IPSUM System Router Max 30 IPSUM System Router per system Användargränssnitt: inbyggd webbserver Ansluts via Modbus RTU och Modbus TCP Statusindikering: LED Inkoppling via RJ-kontakt eller jackbar plint Matning: 24 VAC eller 230 VAC Kapslingsklass: IP20 för DIN-skena, IP54 i elskåp Inkopplingsenhet för zon-/rumsprodukter Max 30 stycken per IPSUM System Router Ansluts till övriga IPSUM-enheter via Modbus RTU Inkoppling via RJ-kontakt eller jackbar plint Matning: 24 VAC (tillval: 230/24 V transformator) Kapslingsklass: IP20 för DIN-skena, IP54 i elskåp 13

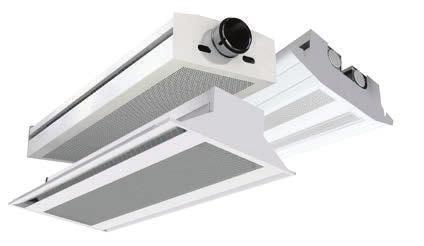

14 IPSUM från Fläkt Woods - systemprodukter för behovsstyrd ventilation Kylbafflarna Wega, Nova och Stella med Motorized Energy Control iq Star Wega, Nova och Stella kylbafflar är ett integrerat system för ventilation, kyla och värme som löser de flesta klimatbehov. Wega är för infällt montage och Nova är avsedd för frihängande montage. För ett behagligt inneklimat kan luftflödet enkelt ställas in genom den patentsökta funktionen Energy Control. För att ytterligare öka flexibiliteten kan EC förses med motordrivning, MEC (Motorized Energy Control), d.v.s. kylbaffeln utrustas med en VAV-funktion. En flexibel lösning som ger dig möjlighet att förändra kontorslayout utan dyrbara förändringar i ventilationssystemet. Aktivt tilluftsdon OPTIMIX RAPB/RAOB Aktivt tilluftsdon finns som perforerad (RAPB) eller operforerad (RAOB), alla storlekar är systemanpassade (600x600). Finns i storlek mm. Det aktiva donet kan användas på två sätt, antingen som en flödesvariator (Optivent Bas) eller som ett flexibelt klimatdon (Optivent Plus). Traditionella tilluftsdon Tillsammans med flödesvariator EMSS/D kan även traditionella don användas (Optivent Standard.) Ett dysdon är att föredra i denna kombination. Frånluftsdon och Öveluftdon Ett tilluftssystem blir inte komplett utan att den tillförda luften förs bort på ett effektivt och tyst sätt. Ett stort utbud av frånluftsdon finns att tillgå. Flödesmätdon EMSF EMSF används när man har ett system med överluft från rum och ett centralt placerat frånluftsdon. EMSF mäter summan av all tilluft i en zon och skickar signal till en flödesvariator EMS i frånluftskanalen. På detta sätt skapas balans på till- och frånluften i zonen. Konstanttrycksspjäll EMPA/D Se ditt tryck i realtid, ställ enkelt in ditt tryck på den inbyggda displayen. En skruvmejsel är det enda verktyg du behöver för injustering. EMP finns i storlekarna mm och har ett arbetsområde upp till 250 Pa. Rumsregulator STRA-04/14 Rumsregulator STRA-04/14 är speciellt utvecklad för att skapa ett energieffektivt och bra inomhusklimat. Den levereras med en användarvänlig display där alla nödvändiga inställningar enkelt kan utföras. STRA har inbyggd temperaturgivare och tillåter ett stort antal tillbehör såsom närvarogivare, CO 2 -givare och extern temperaturgivare. eq eq finns i 21 storlekar som täcker ett luftflödesområde från 0,1 m 3 /s till 12,5 m 3 /s. Därefter finns eql i 8 storlekar för luftflöde från 8 30 m 3 /s. Aggregatet kan levereras från enkla till- eller frånlufts aggregat till kompletta aggregat med värmeåtervinning (Semco Rotorn), energieffektiva komponenter (PM-motor) och inbyggd styr och regler. Uppnå optimal energibesparing genom att kombinera eq och IPSUM. Flödesvariator EMSS/D Se ditt luftflöde i realtid, ställ in min- och maxflöde på ett enkelt sätt på den inbyggda displayen. EMS är tryckoberoende och in- justeras efter montage. En skruvmejsel är det enda verktyg du behöver. EMS finns i storlekarna mm och har ett flödesområde på l/s. 14

15 IPSUM IPSUM från Fläkt Woods - det enkla valet för bra inomhusklimat och låga energikostnader FÖR FASTIGHETSÄGARE FÖR KONSULT FÖR INSTALLATÖR Tryck- och temperaturoptimering minimerar driftskostnaden En leverantör av hela ditt inneklimatsystem Inbyggd webbsida visar energibesparing och övervakar ditt inomhusklimat Kan använda fastighetens befintliga Ethernetnätverk Ett kostnadseffektivt system för låga energikostnader över tiden Fläkt Woods eq-aggregat ger maximal IPSUM-funktionalitet Använder öppna kommunikationsprotokoll Flexibelt system men enkelt att projektera Automatisk felsökning Smarta funktioner förenklar igångkörning Injusteringsläge som återgår automatiskt Spar tid genom att konfigurera flera zoner/rum samtidigt I LCC RÄKNAS ALLT IHOP Inom branschen använder vi en analysmetod som kallas "livscykelkostnad" när ventilationssystem konstrueras. Där balanseras merkostnaden för bättre komponenter och mer intelligent systemreglering mot besparingar i underhåll och energi under systemets brukstid. Inte överraskande visar det sig att ett intelligentare system är en bättre investering. Ungefär 85 % av livscykelkostnaden brukar utgöras av energikostnaden, 10 % av inköpspriset och 5 % av underhåll. KOSTNAD KOSTNAD Energi 85 % Inköpspris 10 % Underhåll 5 % BESPARING TID Spara energi, pengar och miljö med Fläkt Woods Energioptimering är en viktig aspekt av ventilation som räknas till Fläkt Woods specialområden. Vi använder e 3 för att markera produkter och lösningar som är extra effektiva. De har ett dubbelt syfte, att rädda både din långsiktiga ekonomi och vår miljö. ENVIRONMENT ECONOMICAL EXPERTISE 15

16 FWG-optimeringssystem IPSUM-SE SE Copyright 2014 Fläkt Woods Group WE BRING BETTER AIR TO LIFE IPSUM 9300SE Med mer än hundra års historik av innovation och utveckling är Fläkt Woods en global marknadsledare inom ventilationslösningar och produkter. Vi är specialiserade på design och tillverkning av produkter och lösningar inom fläktar, luftbehandling, kanalsystem, flödeskontrol och luftdon/kylbafflar med fokus på inomhuskomfort och brandsäkerhet. Med närvaro i 65 länder och 15 säljkontor över hela Sverige så är vi i en unik position att vara en lokal leverantör och internationell partner i våra kunders projekt. Våra välkända varumärken, som SEMCO, eq, eq Prime, JM Aerofoil, Econet, Veloduct, Optivent, Optimix, Econovent och CleanVent är uppskattade av kunder över hela världen för sin energieffektivitet och höga kvalitet.» Besök för mer information eller kontakta ditt närmaste försäljningskontor. Luleå Skellefteå Umeå Sundsvall Falun Uppsala Västerås Stockholm Norr Stockholm Syd Karlstad Örebro Norrköping Jönköping Växjö Kalmar Göteborg Halmstad Malmö
