KRAVSPECIFIKATION. för Utförande av teknisk dokumentation. Utgåva nr. 7.3 Fastställd

Transkript

1 KRAVSPECIFIKATION för Utförande av teknisk dokumentation Utgåva nr. 7.3 Fastställd Denna kravspecifikation är upprättad av Landstinget i Uppsala län.

2 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION Innehållsförteckning 1 INLEDNING Bakgrund Syfte Mål Systemkrav Avsteg BIM som arbetsmetod LSU Fastighetsdokumentation startsida Installationspaket och hjälpfiler Datakommunikation/Projektportal LSU Dokumenthanteringssystem ARBETSSÄTT/PROCESSER Organisation LSU Fastighetsdokumentation Underlag från LSU Datasamordning Datasamordnare Leveransansvarig projektör Entreprenadområdesgräns GENERELL STRUKTUR BSAB Byggnadsnumrering Katalogstruktur STRUKTUR I SKRIVNA DOKUMENT Skrivna dokument STRUKTUR I RITNINGSFILER Generellt Samband mellan ritningar, externa referenser Lageruppdelning Namnrutor Block Förklaringstexter Linjetyper Text Färger/Linjebredder MagiCAD projektfiler för V- och SÖ-projektör AutoCAD projektfiler för E- och SÖ-projektör Namngivning MagiCAD projektfiler Modellfiler Namngivning Modellfiler Origo/koordinatsystem Kravspec 7.3

3 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 5.16 UCS Höjdsystem Utrymmen Rumsnumrering Ritningsdefinitionsfil (RDF) Namngivning Ritningsdefinitionsfiler Komplement till ritningar Lokaliseringsfigur Schemaritningar Demonteringsritningar Detaljer, uppställningar och förteckningsritningar Drift- och skötselinstruktioner LEVERANSBESTÄMMELSER Kvalitet Leverans Leverans av delentreprenader Leveransspecifikation Filformat Skrivna dokument Ritningar och modeller Projektörsansvar Egenkontroll Leveranstid Granskning av relationsleverans BILAGOR:... Bilaga 1: Ordlista Bilaga 2: Stödpunkter för första datasamordningsmöte Bilaga 3: Egenkontroll lista för leverans Bilaga 4: Landstinget i Uppsala län, modifierat BSAB-system Bilaga 5: Leveransomfattning D&S och Ritningar Bilaga 6: Dokumentation Brand Bilaga 7: Manual för användning av LSU Dokumentegenskaper (sidhuvud skrivna dokument) Bilaga 8: Manual till LSU , (CAD-applikation) Bilaga 9: Manual till LSU AFF (CAD-applikation för mark) Bilaga 10: LSU Leveransspecifikation för Teknisk dokumentation Bilaga 11: Bim som arbetsmetod Bilaga 12: Instruktion för ifyllnad av LSU Leveransspecifikation Bilaga 13: Avstegsblankett för utförande av teknisk dokumentation Kravspec 7.3

4 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION REVIDERINGSHISTORIK: Ändringar i detta dokument (utgåva 7.3) har gjorts avseende i huvudsak: Förtydligande Flertalet texter har förtydligats. Generellt Förtydligande Viktiga punkter har markerats med fet stil. Generellt Förtydligande Bild över dokumenthanteringsflöde. 2.1 Förtydligande Plushöjder ska redovisas i modeller för respektive nivå på aktuellt plan Förtydligande Rubrik som förtydligar LSU:s syn på kvalitet på relationshandlingar. 6.1 Förtydligande Rubrik som förtydligar hanteringen av avsteg. 1.5 Förtydligande Hur modellfil ska byggas upp med hänseende på förklaringstext och ucs/wcs Förtydligande Uppbyggnad av LSU katalogstruktur. Ändrat mappnamn från ritning till RDF. 3.3 Förtydligande Kravspecifikationen gäller såväl i förstudieskedet som i program- och genomförandeskedet. 1.2 Information LSU har ett internt dokumenthanteringssystem Information LSU har installationspaket för ritningshantering som täcker version för AutoCAD och MagiCAD. 1.8 Ändrad text Konsulter är ändrat till projektörer. Generellt Ändrat krav MagiCAD projektfiler skall slås samman, undantaget V55 och V /5.11 Borttaget krav I de fall LSU har RDF-underlag skall inga RDF i DWG eller PDF levereras som relationshandling Nytt krav Avsteg från kravspecifikationen ska protokollföras. 1.5 Nytt krav Schemaritningar benämns med C istället för V enl BH Nytt krav Omfattningsförteckning ska tas fram. 2.5 Nytt krav Namnruta och korrekt filnamn krävs på detaljer, uppställnings- & förteckningsritningar Nytt krav Vid önskade avsteg ska avstegsblankett fyllas i och godkännas av LSU FD. 1.5, Bilaga 13 Nytt krav Samtliga projektörsgrupper ska leverera entreprenadområdesgräns. 2.7 Nytt krav/ändrat krav Sammansatt redovisning av Installation för E- och V-system är ej tillåten. Avsteg sker efter överenskommelse med LSU FD Bilaga 4 Kravspec 7.3

5 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 1 INLEDNING 1.1 Bakgrund Landstingsservice i Uppsala län nedan kallat LSU nyttjar i stor utsträckning de fördelar den digitala informationen ger i projektskedet såväl som i förvaltningsskedet. Det är av stor vikt för LSU att byggnads- och objektinformation redovisas enligt det sätt och struktur som beskrivs i detta dokument, då information från modeller bl.a. läses in till LSU fastighetssystem och ligger till grund för bl.a. hyresdebiteringar, städomfattning och säkerhetssystem gällande byggnader tillhörande Uppsala läns Landsting. Detta dokument med tillhörande bilagor är en del av flertaltalet kravställningar LSU har för framtagandet av förvaltningsinformation. Övrig kravställning finns dels i LSU projekthandbok och LSU tekniska anvisningar. Se pkt 1.6. Begrepp som används återfinns i ordlistan (Bilaga 1). 1.2 Syfte Denna kravspecifikation med bilagor syftar till att beskriva hur teknisk dokumentation utformas samt vilka handlingar som skall levereras till förvaltningen. Observera! Kravspecifikation för utförande av teknisk dokumentation gäller såväl förstudieskedet som i program- och genomförandeskedet. Detta för att kvalitetssäkra relationsleveransen vad gäller utformningen och omfattning men även för att optimera leveranstid och minska kostnader. 1.3 Mål Målet är att säkerställa att LSU har ett välstrukturerat och, så långt som möjligt, likformigt material som underlag. Fördelarna består bland annat av att LSU Fastighetsdokumentation nedan kallat LSU FD har ett relevant underlag i form av förvaltningshandlingar dels för LUL interna organisation, dels för vidare projektering. 1.4 Systemkrav Inom LSU används idag AutoCAD Architecture 2016, AutoCAD MEP 2016, MagiCAD samt Microsoft Office ingående produkter. Detta innebär att objekt skall vara fullt kompatibla med AutoCAD Architecture eller AutoCAD MEP alternativt MagiCAD för AutoCAD Avsteg Observera! Vid eventuell önskan om avsteg från kravställning i dessa dokument skall avstegsblankett (se bilaga 13) fyllas i och skickas till datasamordning.lsu@lul.se. LSU FD behandlar frågan och återkopplar skriftligt beslut till frågeställaren. Vid användandet av Autodesk Revit får detta endast ske om alla projektörsgrupper använder Revit och efter samråd med LSU Fastighetsdokumentation. 1.6 BIM som arbetsmetod För Landstingsservice är BIM en arbetsmetod för processer och informationshantering under en byggnads livscykel. Se bilaga 11. Kravspec 7.3

6 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 1.7 LSU Fastighetsdokumentation startsida LSU FD tillhandahåller på generell textinformation, LSU styrande dokument, installationspaket, hjälpfiler, manualer samt filer för nedladdning. 1.8 Installationspaket och hjälpfiler LSU har funktioner och verktyg gjorda för att underlätta projektering och ritningsadministration. Innehållet finns för 64-bitars operativsystem i tre programversioner, 2014, 2015 och 2016: LSU 201x AutoCAD Architecture 64bit.exe för arkitekter och konstruktörer. LSU 201x AutoCAD 64bit.exe för övriga discipliner. LSU 201x AutoCAD MEP 64bit.exe för installation. LSU 201x AutoCAD Civil3D 64bit.exe för mark. LSU TEXT.zip MS Word- och Excel mall samt Office.cvl för att skapa intelligenta sidhuvuden. Nedan redovisas lösa filer som ingår i installationspaket ovan. Dessa kan komma att behöva bytas under ett projekts pågåendetid vilket meddelas på Ritning.cvl metadata om byggnader som används i namnrutan. Office.cvl metadata om byggnader som används i sidhuvud för MS Word- och XLS-dokument. LSU_Styles.dwg innehåller definitioner för att hantera utrymmen. Ritningsblanketter, symboler, funktion för insättning av namnrutor, norrpil och skallinjaler m.m. tillhandahålls i paletter för AutoCAD, som installeras med applikationen LSU 201x. 1.9 Datakommunikation/Projektportal LSU använder sig av Ibinder Pärmen för att hämta, lämna och utbyta dokumentation i byggprojekt. Ibinder Pärmen skall användas i alla projekt, av alla ingående aktörer samt i alla projektskeden. Det innebär att: Underlag från LSU levereras dit. Uppdaterade projekthandlingar i originalformat för alla skeden skall kontinuerligt laddas upp. Relationsleverans innehållande modeller/ritningar och/eller Drift- och Skötselinstruktioner, nedan kallat D&S skall levereras i mapp för Relationslev Ritningar alternativt Relationslev Dokument i varje projekt. Saknas dessa mappar skall dessa läggas upp av projektledaren alternativt kontaktas LSU FD. Se pkt 6.5 för D&S för utförligare beskrivning respektive pkt 6.6 för ritningar/modeller. Access till Ibinder Pärmen samt information hur den används lämnas av ansvarig projektledare. Observera! Projekthandlingar skall laddas upp i originalformat under projektets alla skeden och inte enbart i PDF LSU Dokumenthanteringssystem LSU har ett internt dokumenthanteringssystem för hantering av förvaltningshandlingar. Observera! För att inläsning och hantering av filer i detta system skall fungera måste filnamn och övrig metadata vara korrekt utförd och ifylld. Kravspec 7.3

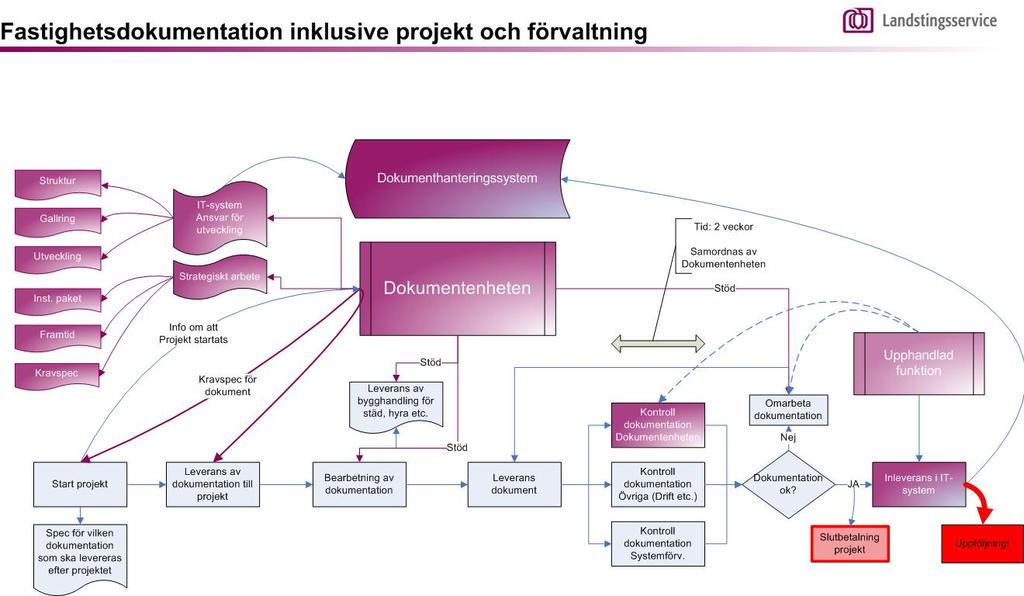

7 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 2 ARBETSSÄTT/PROCESSER 2.1 Organisation Figur 1 nedan visar principiellt dokumenthanteringsflöde för LSU gällande teknisk dokumentation. 2.2 LSU Fastighetsdokumentation LSU FD är: Upprättare av detta dokument. Beställarens kravställare i dessa frågor. Stöd i frågor som rör dokumenthantering. Mottagare av digitala relationshandlingar omfattande ritningar samt D&S vid relationsleverans. Ansvarig för att kontrollera att levererade handlingar är utförda enligt denna kravspecifikation. 2.3 Underlag från LSU Underlag för upprättande av handlingar skall alltid levereras av LSU. Det är varje aktörs ansvar att söka och ta del av information som påverkas i uppdraget. Vid om-, till- och nybyggnad samt ändringsarbeten skall samtliga för förvaltningen berörda befintliga handlingar kontrolleras och inarbetas. 2.4 Datasamordning Alla i projektet som ansvarar för framtagande av digitalt material skall samordna sitt arbete i avseende att kvalitetssäkra samt underlätta projektering och leverans av handlingar i alla projektskeden enligt denna kravspecifikation. Projektledaren eller annan av beställaren utsedd ansvarig skall se till att datasamordnare utses. Kravspec 7.3

8 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 2.5 Datasamordnare Samordnaren: Är länken mellan Fastighetsdokumentation och Projekt i frågor som rör utformning och omfattning av teknisk dokumentation. Skall ha god kunskap om innehållet i denna kravspecifikation samt dokumenterad kunskap om CADoch BIM-projektering samt datasamordning. Säkerställer att projekten arbetar och levererar enligt LSU:s Kravspecifikation. Är ansvarig för att kalla, leda och protokollföra startmöte för datasamordningen enl. bilaga 2. Ansvara för att tillse att projektet håller erforderliga möten gällande datasamordning men även övriga möten gällande CAD/BIM/D&S. Säkerställa att projektets IT-planer utformas i enlighet med LSU:s Kravspecifikation. Ansvarar i samråd med projektledare att i tidigt skede definiera omfattning av dokumentationen i projektet vad gäller modeller/ritningar men även D&S samt upprättar omfattningsförteckning för detta. Planerar i samråd med projektledare och LSU FD i vilken omfattning utväxling av digitala filer skall ske mellan projektörerna och övriga parter i projektet inkl. LSU FD. Utvecklar ett tillförlitligt sätt för projektörer att redovisa och informera varandra och övriga parter om ändringar under projekteringen samt under byggtiden. Aktivt bistå i projektets processer och vägleda projektorganisationen i frågor som rör IT/CAD/BIM/datasamordning gällande objektbaserad 3D-projektering men även vid behov av 4Doch 5D-projektering. Ge allmänt stöd i CAD/BIM-frågor till projektörer. Ge allmänt stöd till entreprenörerna i framtagandet av D&S. Säkerställer och bevakar kvalitén på digitalt material i projektets alla skeden enligt definierad omfattning. Säkerställer att respektive projektör/entreprenör genomför kontroller och uppfyller de krav som ställs i kravspecifikationen. Säkerställer och bevakar att definierad omfattning av modeller och ritningar levereras under pågående projektering. Säkerställer och bevakar att definierad omfattning av modeller och ritningar levereras inför relationsleverans. Säkerställer och bevakar att pärmomgång av D&S levereras inför slutbesiktning. 2.6 Leveransansvarig projektör Skall utses av respektive projektör, denne ansvarar för att allt framtaget digitalt material inom den egna organisationen följer denna kravspecifikation avseende kvalitet och utförande. Skall ansvara för samgranskning av digitalt underlag, samt att daglig backup och viruskontroll genomförs. Skall delta i alla datasamordningsmöten. 2.7 Entreprenadområdesgräns Entreprenadområdesgräns (se figur 3) för aktuellt projekt skall redovisas i modellfilen. Detta utförs med tillhandahållen funktion som finns i Toolpaletten i respektive installationspaket. Se punkt 1.8 Ansvarig projektör ser till att entreprenadområdesgräns utförs samt levererar modellen till LSU FD vid projektstart. I anslutning till entreprenadområdesgräns skall även funktionen för LSU projektnummer användas. Observera! Detta gäller samtliga projektörer och för alla tekniksystem och är mycket viktigt för att LSU FD skall kunna tolka vad som har påverkats och förändrats. Kravspec 7.3

9 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 3 GENERELL STRUKTUR 3.1 BSAB LSU använder ett modifierat BSAB-system för att benämna modellfiler och RDF som alltid skall följas. Se bilaga Byggnadsnumrering Landstinget i Uppsala Län omfattar bl.a. verksamheter för vård, drift samt förvaltning. Dessa verksamheter använder olika nomenklatur för att identifiera byggnader. För namngivning av digitala handlingar skall en kombination av 4 tecken användas för att beskriva ett byggnadsnummer. Exempel: 1143 = Distrikt 1, Område 1 samt Byggnad Katalogstruktur Relationshandlingar skall planeras för en katalogstruktur enligt figur 2. Detta främst för att relativa sökvägar skall fungera men även för att skapa en enhetlig struktur. Mappen på projektnivå namnges med koden för distrikt, område och byggnad. Modeller läggs i katalog A, B, K osv. Lokaliseringsfigur, indelningar för RDF samt modulnät läggs i katalog A RDF och övriga ritningar placeras i mappen ritning. Skrivna dokument läggs i mappen DOKUMENT under respektive disciplin. Figur 2. D&S ENL TEKNISKA ANVISNINGAR D&S ENL TEKNISKA ANVISNINGAR Kravspec 7.3

10 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 4 STRUKTUR I SKRIVNA DOKUMENT 4.1 Skrivna dokument Alla skrivna dokument i MS Word- och MS Excel-format skall utföras med det sidhuvud som LSU tillhandahåller. Detta sidhuvud fylls i via ett makro (LSU Dokumentegenskaper). Se bilaga 7. Textfiler för dokumentationen namnges enligt liknande princip som ritningsfilerna. Filnamn och dokumentnamn skall vara lika. Tabell Ansvarig part, BSAB* Distrikt/Område/Byggnadsnummer Plan Löpnummer - 4 tecken - 01 = Plan 1-2 tecken (*Antal positioner beror på BSAB systemets djup samt ansvarig part) Exempel. A doc Arkitekt, Sammansatta husdelar, Distrikt 1, Område 2, Byggnad 34, Plan 1, Numrering. E doc E-projektör, Säkerhet, Distrikt 1, Område 1, Byggnad 24, Plan 1, Numrering. 5 STRUKTUR I RITNINGSFILER 5.1 Generellt All projektering för byggnad skall vara modellorienterad och objektbaserad 3D. Den skall vara utförd med de funktioner applikationerna tillhandahåller, d.v.s. samtliga delar skall ritas som objekt, automatiskt kunna identifieras som rum, byggdelar, system, objekt och definieras till sin rätta storlek placering. Varje våningsplan, yttertaksplan och situationsplan samt markplaneringsplan ritas i en fil (modell) per disciplin samt system enligt LSU BSAB. Sektioner ritas i en fil (modell) per disciplin och fasader i en annan per disciplin. För att ta fram ritningar skapas separata RDF. Observera! Grafik bestående av exempelvis solider är inte att betrakta som objekt. 5.2 Samband mellan ritningar, externa referenser Referensfiler skall anges med relativ sökväg, d.v.s. utan angivande av enhet och överordnade kataloger, ex. modell till RDF..\..\K\filnamn.dwg. Referensfiler får inte vara länkade i flera led. Alla referenser skall vara av typen overlay. 5.3 Lageruppdelning Objekt skall ritas på skilda lager enligt CAD-lager SB11 utgåva 2. Lager 0 får inte användas, observera särskilt detta i samband med insättning av referensfiler och block. Vid leverans av relationsritningar/modeller skall: Samtliga lager för byggnads- och installationsdelar ha status befintligt. Tomma lager skall vara borttagna ur ritningsfilerna. Kravspec 7.3

11 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 5.4 Namnrutor Två typer av namnrutor förekommer, typ 1 (för A1) och typ 5 (för A3). Se bilaga 8. Namnrutor består av ett block med attribut. Namnrutor skall alltid sättas in med funktion för insättning av namnruta som erhålls från LSU via installationspaketen samt kompletteras med metadata via funktionen. Utformning av namnruta avseende textinnehåll m.m. skall samordnas vid projektstart. Logotyper annan än Landstingets är inte tillåten att använda i namnrutan. Namnruta sätts in på RDF såväl som på modellfiler. Alla ritningsfiler skall innehålla textuppgift med namn på de projektörer som framställt ritningsfilen. Se bilaga 8 och sidan Block Block skall inte vara nästade (block i block). 5.6 Förklaringstexter Förklaringstexter skall alltid placeras i modellfilen. Dels för att de enkelt ska kunna tillhandahållas vid utleverans av projekthandlingar, dels för att informationen enkelt ska finnas tillhands för förvaltningsorganisation. Se figur Linjetyper Endast linjetyper (linjekaraktärer) som anges i Bygghandlingar 90 del 2 får användas. 5.8 Text Endast AutoCAD: s standardfonter (*.SHX) får användas. 5.9 Färger/Linjebredder Endast Auto CAD:s 255 standardfärger får användas som plottfärger i ritningsfiler, dock skall vedertagen praxis gälla vid valet av färger och linjebredder. Alla objekt skall vara ritade med färg enligt lager (Bylayer) MagiCAD projektfiler för V- och SÖ-projektör Projektfiler med filändelse Epj, Qpd och Lin skall hanteras strukturerat. Dels för att användas för beräkningar, dels för att i framtiden kunna läsa in information i vårt fastighetssystem. Dessa skall delas upp systemvis enligt LSU BSAB indelning. Se bilaga 4. Undantaget är V55 (kyla) och V56 (värme) som skall samredovisas. Dessa filer, skall inför varje projekt begäras ut från LSU samt levereras till LSU som relation. Absolut-höjd. Storey origin skall ställas i Absolut höjd i z-led. Koordinatinsättning enligt befintligt underlag. Om möjligt förses alla produkter med AMA-kod och AFF-kod AutoCAD projektfiler för E- och SÖ-projektör Projektfil med filändelse Mep som bl.a. används för hålla ordning på komponenter skall hanteras strukturerat. Dels för att förenkla för framtida projekt, dels för att i framtiden kunna läsa in information i vårt fastighetssystem. LSU:s målsättning är att endast ha en omgång för E-system per byggnad. Undantaget är S&Ö som redovisas enskilt. Dessa filer, skall inför varje projekt begäras ut från LSU samt levereras till LSU som relation. Koordinatinsättning enligt befintligt underlag. Om möjligt förses alla produkter med AMA-kod och AFF-kod. Kravspec 7.3

12 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 5.12 Namngivning MagiCAD projektfiler Projektfilerna namnges enligt: Sammansatt för en byggnad = E_1187. Uppdelad per system = V57_1187 alt E631_1187. Samredovisad V55 & 56 = V55_56_ Modellfiler Med modellfil avses den fil där man ritar en plan- eller vyrepresentation av projektet eller delar därav. Ritarbetet utförs i det som i AutoCAD kallas modellarea. Modeller skall projekteras i 3D, bl.a. för att möjliggöra 3D-samordning och visualisering. För byggnader och installationer tillämpas 1 ritenhet = 1 mm. För mark tillämpas ritenhet = 1 m. Arbetsskalan för texthöjdsättning och linjeskala sätts normalt till: För byggnader och installationer 1:50. För mark 1:200. För texter gäller 3,5 mm gällande rumsbeteckningar, förklaringstexter och dyl. För övriga texter kan 2,5 mm texthöjd användas. Indelning i byggdelar och installationssystem i modellfilerna genomförs enligt beställarens anvisningar. Varje modellfil skall omfatta en disciplin indelat i system enligt BSAB-koder. Se bilaga 4. Alla objekt för byggdelar och installationssystem skall redovisas i objektsform på rätt nivå och rätt höjd för våningsplanet ifråga. Där installationer betjänar flera byggnader skall det framgå vilka byggnader som ledningarna går mellan LSU godtar inte att objekt redovisas i form av lagerindelad linjegrafik. Modellarean skall inte innehålla ritningsblankett. Vid leverans av relationsmodeller skall stommen vara infogad i A:s modellfiler även om den har projekterats och ritats enbart i byggkonstruktionsfilerna under projekteringsskedet. Observera! För att utrymmen ska fungera på kravställt sätt skall de avgränsas av objekt såsom vägg, pelare osv. samt genereras med LSU applikation för utrymmen. Kravspec 7.3

13 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION Modellfil skall innehålla se figur 3. Namngiven vy (byggnadsnummer) med WCS rätvinklig i förhållande till byggnad. (1) World UCS skall vara aktivt vid insättande av namnruta och LSU ID-ruta. (2) Förklaringstexter placeras enligt figur nedan. (3) Entreprenadgräns med projektnummer ritade i modellen. (4) LSU namnruta (5) Id-ruta ifylld med ansvarig projektör, datum för förändring samt projektnummer. (6) Installationsprojektör skriver endast in text i disciplinruta från inreffererad A-modell. Observera! Det är viktigt att förklaringstexterna placeras enligt detta för att LSU RDF mallar ska kunna användas. Figur 3. Linjer och mått inritade kring vyn hör enbart till denna illustration Kravspec 7.3

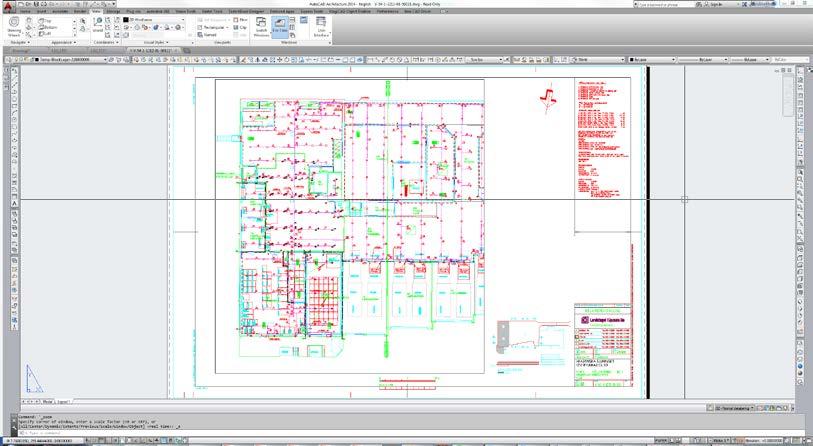

14 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 5.14 Namngivning Modellfiler Modellfiler, d.v.s. planer, sektioner, fasader och lokaliseringsfigur namnges enligt tabell nedan. Tabell (Position som inte används fylls i med understreck _ ). Ansvarig Part, BSAB* 1-5 tecken 999 = Lokaliseringsfigur Plan/Typ Distrikt Område Byggnad - 0 = Situationsplan 0-9 = Våningsplan A = 10 Våningsplan B = 11 osv. Våningsplan C = Huvudledningsschema, nätschema, flödesschema Z = Sektion Y = Fasad W = Lokaliseringsfigur V = Volymmodell U = Uppställningar, elevationer T = Förteckningar DE = Detaljer DR = Demonteringsritning 1 tecken 2 tecken 00 = Sit.plan Landskap (*Antal positioner beror på BSAB systemets djup samt ansvarig part) Exempel: Filnamn 9 till 10 positioner + filändelse V57_31234.dwg V-projektör, Ventilationssystem, Plan 3, Distrikt 1, Område 2, Byggnad 34 A40_Z2345.dwg Arkitekt, Sammansatta husbyggdelar, Sektion, Distrikt 2, Område 3, Byggnad 45 L10_01100.dwg Landskap, Sammansatt markbyggdelar, Distrikt 1, Område 1, Mark. 999_W3456.dwg Lokaliseringsfigur, Distrikt 3, Område 4, Byggnad 56 E642_51142.dwg E-projektör, Säkerhet, plan 5, Distrikt 1, Område 1, Byggnad 42 E6332_31142.dwg E-projektör, Reservkraft, plan 3, Distrikt 1, Område 1, Byggnad 42 Observera! För namngivning av schemaritningar kontaktas LSU systemförvaltning Origo/koordinatsystem Många av dagens moderna designverktyg har en begränsning av hur långt ifrån origo som objekt får befinna sig. Eftersom koordinatsystemet Sweref 99 har sin origo i jordens tyngdpunkt blir avståndet till objekt för långt i designverktyg som t.ex. Autodesk Architecture och Revit. Därför har LSU valt att införa ett lokalt koordinatsystem över Akademiska sjukhuset, benämnt LSU-AS14, med ett origo som förhåller sig som en känd koordinat i Sweref Origo för LSU-AS14 representeras i Sweref som: N: ,00 E: ,00 För övriga områden gäller: Byggnader och mark på Enköpings lasarett, Sweref Byggnader och mark övriga länet gäller befintligt koordinatsystem UCS Det skall alltid finnas en namngiven UCS-orienterad vy i modellfilen i byggnadens huvudriktning med byggnadsbeteckning ex Kravspec 7.3

15 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 5.17 Höjdsystem Höjdsättning skall redovisas enligt RH2000. Detta skall anges i namnruta. Plushöjder skall redovisas i modeller för respektive nivå på aktuellt plan Utrymmen LSU har en egenutvecklad applikation (toolpalette) med verktyg för att generera och mängda utrymmen i AutoCAD Architecture. Se bilaga 8. Endast ingående verktyg i denna palette får användas för skapa utrymmen och littrering av dessa. Observera! LSU använder sig av fastställda utrymmesbenämningar vilka måste följas. I AutoCAD Architecture finns de tillgängliga i förvalslistor. För lista se Rumsnumrering Gällande rumsnummer så skall dessa ha 4 tecken, där det första tecknet anger vilket plan som rummet ingår i och resterande tecken är löpnummer. Vid ombyggnadsprojektering får inte befintliga rumsnummer utanför entreprenadområdesgräns ändras. Vid frågor angående rumsnumrering kontakta LSU FD Ritningsdefinitionsfil (RDF) LSU genererar RDF i PDF-format via funktion i det interna dokumenthanteringssystemet och LSU:s målsättning är att RDF-mallar i dwg-format skall finnas för alla discipliner och system. Detta innebär att relationshandling på RDF ej behöver levereras i vare sig DWG- eller PDF-format i de fall RDF-underlag levererats till projektör från LSU FD. Observera! Detta förutsätter att kravet för att producera modellfiler följts. Observera! I de fall underlag för RDF ej levererats från LSU gäller krav enligt nedan: RDF skall levereras endast i DWG-format. Funktion för insättning av namnruta från LSU skall användas. Se bilaga 8. RDF redovisar i pappersarean utsnitt av modellen i en eller flera vyer. En RDF skall motsvara en (1) ritning. Modellfilen skall kopplas som referensfil (overlay) i RDF:s modellarea. Eventuella textfält såsom föreskrifter och förklaringar m.m. som finns i modellfilen redovisas i pappersarean. Ritningsblanketten skall i pappersarean vara i 1:1. RDF som definierar utsnitt för situationsplan, planer, sektioner och fasader på ritningsformatet A1, utförs samordnat av arkitekt och levereras till övriga projektörer i projektet. Konnektionslinjer avseende indelning av ritningar läggs in av arkitekt för samtliga indelningar som är aktuella i projektet, normalt för utskriftsskala 1:50, 1:100 samt 1:200. Dessa linjer nyttjas av samtliga projektörer. Redovisningsskalan för: Husplaner skall vara 1:100 samt 1:50 med motsvarande detaljeringsnivå. För situationsplan skall skalan normalt vara 1:400. Installations- och konstruktionsprojektörer för byggnad utför RDF för skala 1:50 baserat på arkitektens RDF. Markprojektör utför RDF för markanläggningar i format A1, skala 1:200 som levereras till installationsprojektör Mark. Installationsprojektörer Mark utför RDF för anläggningsdelar i mark baserade på modellfil mark. Kravspec 7.3

16 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION RDF för scheman såsom huvudledningsscheman, nätscheman och flödesscheman utförs dels per byggnad, dels för den sammansatta modellen. Bygghandlingar, oberoende av entreprenadform, utförs i enlighet med Bygghandlingar 90 så att de blir användbara som förvaltningsunderlag. Detta sätt att ta fram ritningar skall gälla oberoende av projektets storlek, typ av ritning etc. Figur 4. Principbild på uppbyggnad av RDF. Kravspec 7.3

17 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 5.21 Namngivning Ritningsdefinitionsfiler RDF namnges och numreras i enligt med aktuell svensk standard (Metod A), för de ritningar de motsvarar, samt enligt LSU anpassning av BSAB, sammansatt byggnadsnummer, plan, skala och del. Tabell (LSU anpassning av Svensk standard för ritningsnummer) Ansvarig part. BSAB * 1 tecken tecken Ritningskategori - 0 = Sammansatta ritningar 1 = Planritningar 2 = Sektioner, snitt, profil 3 = Fasadritningar 4 = Uppställningsritningar 5 = Förteckningsritningar 6 = Detaljritningar 7 = Samordningsritningar 8 = Scheman Distrikt/ Område/ Byggnadsnr. - Distrikt = 1 Område = 1 Byggnadsnr. = 24 Byggnadsnr. för Landskap och installation i mark = 00 Plan Skala Del/ Löpnr = Plan 1 Ej aktuellt för Landskap och installation i mark. - 3 = 1:400 4 = 1:200 5 = 1:100 6 = 1:50 Ej aktuellt för Landskap och installation i mark *Antal positioner och avgränsningstecknens placering beror på BSAB systemets djup. Exempel: Filnamn 14 till 20 positioner + filändelse L dwg Landskap, Sammansatta markbyggdelar, Plan, Distrikt 1, Område 1, Mark, Del 01 A dwg Arkitekt, Sammansatt husbyggdelar, Plan, Distrikt 1,Område 1, Byggnadsnr 24 Våning 1, Skala, Del 1 K dwg Konstruktör, Sammansatt, Plan, Distrikt 1, Område 1, Byggnadsnr 19, Våning 3, Skala, Del 1 E dwg E-projektör, Säkerhet, Plan, Distrikt 1, Område 1, Byggnadsnr 24, Våning 8, Skala, Del 2 Observera! För namngivning av schemaritningar kontaktas LSU systemförvaltning Komplement till ritningar Detta omfattar ritningsblanketter, skallinjal, norrpil för projektet. Dessa finns i paletter för LSU 2014, 2015 och 2016, och sätts in som block i RDF. Alla RDF förutom scheman skall ha skallinjal Lokaliseringsfigur I det fall befintlig lokaliseringsfigur saknas upprättar ansvarig arkitekt denna. Lokaliseringsfigur ritas med plan och en eller flera sektioner samt norrpil. Planen förses med symboler för entréer. Byggnad, byggnadsdelar och våningsplan betecknas enligt ök. Skrafferingar för aktuell del och plan utförs med linjer i 45 graders riktning mot x-axeln. Lokaliseringsfigur sätts in som Xref, i förekommande fall med lageruppdelad skraffering för aktuell del och plan. Skalan skall anpassas så att figuren ryms inom en yta av 70 x 54 mm (b x h) intill namnrutan enligt exempel i avsnitt Figur = Del 1 Figur 4. Exempel på lokaliseringsfigur Kravspec 7.3

18 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 5.24 Schemaritningar Med schemaritningar avses den schematiska, ej skalenliga, redovisning av installationsdelar som beskriver delarnas funktion och samband i bild och text. Dessa ritningar skall vara utförda med ritningsblankett normalt i format A3 samt i skala 1:1 i förhållande till utskrift. Varje enskild ritning skall utgöras av en separat fil Där scheman betjänar flera byggnader skall gemensamt schema upprättas. Följande typer av ritningar skall utföras: Driftkort. Huvudledningsschema. Nätschema. För tele. Flödesschema. För ventilation. Scheman enligt tekniska anvisningar. Observera! För namngivning av schemaritningar kontaktas LSU systemförvaltning Demonteringsritningar Demonteringar skall redovisas med kryss på egen fil med befintlig förvaltningsritning som externt referensunderlag. Observera! Demonteringsritning för installation och ledningar i byggnad och mark skall alltid ingå i relationsleverans Detaljer, uppställningar och förteckningsritningar LSU har endast krav på att LSU funktion för namnruta används samt att den förses med korrekt filnamn Drift- och skötselinstruktioner Beskrivning av ingående innehåll i D&S finns under styrande dokument, tekniska anvisningar och respektive disciplin. Se och styrande dokument. 6 LEVERANSBESTÄMMELSER 6.1 Kvalitet Kvaliteten på LSU:s förvaltningshandlingar kan skilja sig från kraven på utförande enligt detta dokument och tillhörande bilagor. För att kvalitén på LSU förvaltningshandlingar succesivt skall bli bättre krävs att alla aktörer följer de krav på utförande LSU ställer. I de fall dokumentationen inte kan anpassas till LSU krav kontaktas LSU FD för överenskommelse hur detta ska hanteras. Observera! Kravet gäller endast inom entreprenadområdet. 6.2 Leverans Informationen skall vara uppdaterad som relationshandlingar och märkt RELATIONSHANDLING. Omfattning av handlingar och ingående delar utförs enligt tabeller i bilaga 5. Observera! Dokument som i förvaltningsskedet ska kunna redigeras skall levereras i originalproducerat format. Kravspec 7.3

19 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 6.3 Leverans av delentreprenader Observera! Vid eventuella delentreprenader i projektet skall detta hanteras som ordinarie relationsleverans dvs. relationshandlingar levereras till varje driftsatt entreprenad. 6.4 Leveransspecifikation Med leveransen skall en ifylld digital leveransspecifikation för relationshandlingar bifogas. Den finns att hämta på och namnges enligt Leveransspecifikation-[projektnummer]-[disciplin]-[system] I denna skall filnamn på filförteckning (förteckning över alla levererade filer inklusive ritningar/modeller) finnas. Namnges exempelvis: A- F doc (Arkitekt, filförteckning, distrikt 1, område 2, byggnad 34 samt LSU projektnummer). Egenkontroll namnges även denna enligt denna princip. Dock byts F ut mot E i filnamnet. Observera! För att LSU FD skall kunna processa leveransen krävs att denna ifylls korrekt. Se beskrivning på Filformat CAD-filer skall levereras som AutoCAD DWG-filer (filversion 2013). Textfiler förutom ritnings-, filförteckning samt egenkontrollistor skall levereras i producerat format. I det fall filer utförda är med AutoCAD eller MagiCAD applikation för E-, V- eller SÖ skall tillhörande konfigurations- och symbol- filer levereras. 6.6 Skrivna dokument Skrivna dokument som redovisas i LSU Tekniska anvisningar skall struktureras enligt dessa anvisningar och läggas i en komprimerad mapp. Den namnges med byggnadsnummer, D&S, disciplin, systemnummer samt LSU projektnummer. Se exempel: Dessa skall levereras till pärmen och placeras i mappen Relationslev Skrivna dokument för respektive projekt. 6.7 Ritningar och modeller Samtliga ändringsbeteckningar och markeringar från byggskedet förutom entreprenadområdesgräns skall vara borttagna på relationsritningar/modeller. Gällande aktuell ändring i namnruta så skall denna ange ändring A med beskrivningen RELATIONSHANDLING, projektnummer samt datum och signatur. Ritningar och modeller skall struktureras enlig LSU katalogstruktur, se pkt 3.3 och läggas i en komprimerad mapp. Den namnges med byggnadsnummer, disciplin, systemnummer samt LSU projektnummer. Se exempel: Dessa skall levereras till pärmen och placeras i mappen Relationslev Ritningar för respektive projekt. 6.8 Projektörsansvar Projektör ansvarar för: För att levererad datafil överensstämmer med denna kravspecifikation samt eventuella kompletterande regler som avtalats för uppdraget. För att redovisningen överensstämmer med ändringar enligt tillhandahållet underlag för relationshandlingar. För fel i datamedia begränsas till utbyte av felaktigt datamedia. Kravspec 7.3

20 KRAVSPECIFIKATION KRAVSPECIFIKATION (19) LSU FD : KRAVSPECIFIKATION FÖR UTFÖRANDE AV TEKNISK DOKUMENTATION 6.9 Egenkontroll Denna skall användas vid relationsleverans och överensstämma med verkligheten Leveranstid Observera! Till slutbesiktning skall: D&S inklusive förteckningar levereras. Relationsritningar avseende modeller och RDF samt förteckning över dessa levereras. Om relationsritningarna av någon anledning inte är framtagna skall senaste version av bygghandling inklusive förteckning levereras. I detta fall skall en även tidplan när leveransen förväntas till LSU FD bifogas Granskning av relationsleverans Projektledare ansvarar för att relationsleverans utförs och bevakar vad som levererats samt kommer att levereras. LSU FD granskar levererade handlingar enligt handlingsförteckning snarast möjligt och levererar därefter ett utlåtande till berörd leverantör, projektledare enligt leveransspecifikation. För att projektet skall kunna avslutas krävs godkänd relationsleverans gällande alla ingående discipliner och system. Kravspec 7.3

21 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 1 LSU (3) LSU FD ORDLISTA Ordlista Nedanstående förteckning upptar termer som dels förekommer i kravspecifikationen och som till viss del ännu inte har allmänt vedertagen betydelse, dels har betydelse för dokumenthantering inom detta område. Förklaringarna baserar sig dels på Bygghandlingar 90 del 8 samt allmänna ordlistor för datatermer och AutoCAD: s handbok, dels på branschformuleringar. ADT Attribut AutoCAD AutoCAD Architecture AutoCAD MEP BIM Block CAD Autodesk Architectural Desktop, applikation till AutoCAD. Synlig eller osynlig text som tillhör ett block. CAD-programvara. Varumärke för Autodesk, Inc. Applikation till AutoCAD, tidigare ADT, objektorienterat program avsett för Arkitekter och Konstruktörer. Applikation till AutoCAD, objektorienterat program avsett för konstruktion av installationssystem för konsulter & entreprenörer inom VVS-, sprinkler och elinstallation. Building Information M Beroende på vem man frågar så får man olika svar om vad BIM är och vad det innebär. För en del står M:et för model vilket syftar på en intelligent objektorienterad digital 3D-modell av en byggnad innehållandes byggnadsinformation. För andra står M:et för modelling och syftar till processen med att skapa en 3D-modell. För Landstingsservice är BIM en arbetsmetod för processer och informationshantering under en byggnads livscykel i alla skeden, såväl som i byggprocessen som i förvaltningsprocessen. Ritelement kan grupperas tillsammans för att bilda ett större eller mera komplext objekt. Computer Aided Design, sammanfattande begrepp för ritningsframställning med datorstöd. CAD-ansvarig CAD-fil CAD-samordnare Ska finnas såväl hos LSU som hos konsulter i projekt. Ansvarar och kontrollerar att framtaget material följer LSU kravspecifikation. Samlingsbegrepp för filer utförda med CAD-program. En person med övergripande ansvar för framtagande av CAD-filer. CAL Rasterfilformat enligt CCIT-standard grupp 4. CVL-Lista Databas Datasamordnare Disciplin Lista med benämningar på fastigheter m.m. som används till funktion för namnruta i AutoCAD och sidhuvud på Word och Excel dokument. Strukturerad lagring av information, vanligen arrangerad så att enskilda poster är direkt sökbara via indexering, ibland med lagrade relationer mellan poster ("relationsdatabas"). Rollen omfattar att vara en länk samt ett stöd till och mellan projektorganisationen och LSU fastighetsdokumentation i frågor som rör IT/CAD/BIM. Se projektör DWG Extern referens Filformat IFC Ibinder Katalog Koordinatsystem Filformat för AutoCAD, (DraWinG). Se referensfil. Logisk struktur i datafiler. Olika program lagrar data på olika sätt. Industri Foundation Classes, ett neutralt och öppet filformat som gör det möjligt att fritt byta information mellan CAD-program och andra mjukvaror. Portal för att hantera dokumentation i byggprojekt, även kallad Pärmen. Logisk indelning av filstrukturen i ett datorsystem. AutoCAD använder ett fast kartesiskt koordinatsystem. Man kan definiera flera lokala koordinatsystem (UCS = User Coordinate System) med olika orientering i förhållande till det globala (World), vilket är det som annars automatiskt gäller. Kravspec 7.3 Bilaga 1 Ordlista.doc

22 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 1 LSU (3) LSU FD ORDLISTA Lager Landskapsritning Layout LSU LSU 2014 LSU 2014 AFF LSU Fastighetsdokumentation LSU Styrande dokument LUL MagiCAD Markritning MSI Modell Modellarea Modellfil Namnruta Objekt OMF Origo Pappersarea PDF PDF A Plottning Plottningsritning Projektörer Rasterfil Rastergrafik Referensfil Relationshandling Revit Architecture/Mep Informationen i CAD-filerna uppdelas i lager som ges vissa grundegenskaper som färg och linjetyp. Genom att rita objekt i olika lager skiljer man på olika informationsmängder. Beskriver landskapet, trädsorter, växter, typ av utrustning mm. Av LSU används denna för skötselplanering, sk. AFF-ritning. Flik i modellfil för representation av ritningsunderlag och vyer. Landstingsservice i Uppsala län Applikation för ritningsadministration och redovisning av rum. Applikation för hantering av skötselplaner mark. Enhet inom LUL som ansvarar för fastighetsrelaterad information. Kravställande dokument samt manualer. Finns på Landstinget i Uppsala län. MagiCAD innehåller verktyg för projektering av VVS - och elsystem. MagiCAD fungerar med AutoCAD MEP och Revit MEP. 3D är en grundläggande funktion i MagiCAD Markritning innehåller t.ex. fastighetsindelning, huslägen, p-platser, ytbegränsningar, vägar, mm Avdelning för Medicinsk teknik, sjukhusfysik och IT inom LUL. En samling ordnade objekt som representerar hela eller delar av ett byggnadsverk. AutoCAD: s "arbetsyta" där man utför ritnings- och konstruktionsarbetet för den 2D- eller 3D-modell av objektet man vill återge. (eng. Model Space) En fil där man avbildar hela eller en del av modellen. Med AutoCAD delar man upp modellen på flera (många) olika filer med väl definierade samband. Block som avbildar en tryckt namnruta. Skrivfälten är definierade som attribut. Representation av ett verkligt ting i en datafil, t.ex. en byggdel. Object modelling framework: Objektsmodell för bl.a. AutoCAD Architecture Ett koordinatsystems "nollpunkt", där X-, Y- och Z-värdena är noll. I pappersarean (Paper Space) i AutoCAD arrangeras olika vyer av modellen avsedda för plottning. Filformat för Adobe Acrobat, Portable Document Format. Filformat för Adobe Acrobat som säkerställer långtidsbevaring. Utskrift av CAD-fil. Benämns oftast plottning. Termen ersätts i Bygghandlingar 90 del 8 med ritningsdefinitionsfil. Bygghandlingar 90 del 8 tillämpas för förkortningar för olika fackområden. Rasterfil är en fil som innehåller rastergrafik. Rastergrafik utgörs av punktformad grafik, dvs. bilden byggs upp av punkter istället för vektorer. Också texter byggs upp av punkter istället för att representeras av tecken. Hänvisning ("pekare") till annan ritningsfil som på detta sätt grafiskt infogas i den fil man arbetar i. Gäller såväl modeller/ritningar som D&S och resultatet ska visa det verkliga utförandet av det färdiga byggnadsverket. Programvara för att producera BIM-modeller. Kravspec 7.3 Bilaga 1 Ordlista.doc

23 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 1 LSU (3) LSU FD ORDLISTA Ritningsblankett Ritningsdefinitionsfil Ritningsfil Rumsfunktionsritning Textfil Textritning Token LSU ToolPalette UCS Ritningsfil som avbildar en tryckt blankett. Ritningsfil som innehåller en eller flera vyer i pappersarean av modellen och som är avsedd för plottning. Se CAD-fil. Sammanställd redovisning av utrustning och installationer i rum. Fil där alla tecken representerar text (bokstäver, siffror och specialtecken). Ritningsfil där text skrivits med AutoCAD:s textkommando. Autentisering med krypterat lösenord. Paletten i AutoCAD innehållande verktyg för att skapa objekt ex. dörrar, väggar utrymmen m.m. Finns även för markobjekt såsom gräsmattor, buskar m.m. Se koordinatsystem Kravspec 7.3 Bilaga 1 Ordlista.doc

24 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 2 LSU (1) LSU FD STÖDPUNKTER DATASAMORDNING Datasamordnare Datum Projektnamn/Projektnummer Distr. Omr. Hus Stödpunkter för mötet: Underlag från LSU. Beteckning avs. system, distrikt, område, hus. Version av AutoCAD. Utväxling av filer under projektering. Kommunikation, Ibinder-Pärmen Hantering av ändringar under projektering. Arkitekt planmodell Utrymmen med LSU funktion (Toolpalette) Katalogstruktur. Filnamn, ritningsnummer. Samband mellan filer. Indelning teknikområden/installationsdelar. Begränsningslinjer utsnitt, indelning planer. Ritningsdefinitioner (gemensamt underlag). Ritblankett, skallinjal, lok.fig (gemensamt underlag) Märkning (revnot). Hantering av funktion för namnruta. Koordinater och koordinatsystem. Arbetsskala och enheter. Färger, linjetyper. Text. Omfattning av leverans enligt tabeller i bilaga 5 Skrivna dokument (mallar, cvl-listor). Kommentar: Kravspec 7.3 Bilaga 2 Stödpunkter Datasamordning.doc

25 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 3 LSU (1) LSU FD EGENKONTROLL LEVERANS Leverans är granskad avseende följande punkter i kravspecifikation Generell struktur 3.1 BSAB 3.2 Byggnadsnumrering 3.3 Katalogstruktur 4 Struktur i skrivna dokument 4.1 Skrivna dokument 5 Struktur i ritningsfiler 5.1 Generellt Samband mellan ritningar, externa referenser Märkning Lagerhantering Namnrutor Block Linjetyper Text Färger/linjebredder MagiCad Projektfiler för V- och SÖ-projektör MagiCad Projektfiler för E- och SÖ-projektör Namngivning av MagiCad projektfiler 5.2 Modellfiler Namngivning av Modellfiler Orig/koordinatsystem UCS Höjdsystem Utrymmen Rumsnumrering 5.3 Ritningsdefinitionsfiler (RDF-filer) Namngivning Ritningsdefinitionsfiler Komplement till ritningar Lokaliseringsfigurer 5.4 Schemaritningar 5.5 Demonteringsritningar 5.6 Detaljer, uppställningar och förteckningsritningar 5.7 Drift- & Skötselinstruktioner 6 Leveransbestämmelser 6.1 Leverans 6.2 Leverans av delentreprenader 6.3 Leveransspecifikation 6.4 Filformat 6.5 Dokumentation 6.6 Ritningar och modeller 6.7 Ansvar 6.8 Egenkontroll 6.9 Leveranstid 6.10 Granskning av relationsleverans Kommentarer Sign Kravspec 7.3 Bilaga 3 Egenkontroll leverans.doc

26 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 4 LSU (2) LSU FD : LSU BSAB SYSTEM Tabell för benämningar av modellfiler enligt av Landstinget i Uppsala län anpassat BSAB-system. Ansv. part BSAB/LSU Plan/Typ Distr. Omr. Hus Mark/Landskap L10 _ L16 _ L18 _ Sammansatta markbyggdelar Marköverbyggnad Markkompletteringar Hus K15 _ K20 _ Grundkonstruktioner Sammansatt redovisning, bärverk B40 _ Brand Sammansatt A40 _ A41 _ A43 _ A44 _ A46 _ Sammansatta husbyggdelar Yttertak Undertak Golv Rumskompletteringar (inredning) VA-, VVS- och kylsystem V V V V53 _ V54 _ V55 _ V56 _ V57 _ Vatten- och avloppssystem System för medicinsk gas System för ånga och kondensat System för Sop- och tvättsug Brandsläckningssystem Kylsystem Värmesystem Luftbehandlingssystem VA (yttre ledningar - utomhus) R R R R R R55 _ Vatten- och brandposter Medicinska gaser Avjoniserat vatten Dagvatten Spillvatten Kylsystem Kravspec 7.3 Bilaga 4 LSU BSAB-System.doc

27 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 4 LSU (2) LSU FD : LSU BSAB SYSTEM R R E61 _ E E E E E E E E E E E E E E E E E E66 _ T71 _ T73 _ T75 _ T76 _ S81 _ SK91 _ Värmesystem System för ånga och kondensat El- och telesystem Kanalisation Belysning Nödbelysning Mellanspänning (12 kv) (Underindelas vid behov, beslut vid projektstart) Mellanspänning Normal Mellanspänning Reservkraft Mellanspänning Avbrottsfri kraft Kraft (0,4 kv) (Underindelas vid behov, beslut vid projektstart) Normalkraft Reservkraft Avbrottsfri kraft Allmän tele Säkerhet Kallelse, överfall Säkerhet dörrbladsläsare Telefonanläggningar, data Mobiltelefoni Brandlarm Spänningsutjämningssystem Transportsystem Hissystem Rulltrappa Rörpostsystem System med maskindriven port, grind, dörr m.m. Styr och övervakning Styr- och övervakningssystem för fastighetsdrift Storkök Storkök För detaljer mm kan ytterligare system enl. SS användas. Kravspec 7.3 Bilaga 4 LSU BSAB-System.doc

28 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 5 LSU (6) LSU FD LEVERANSOMFATTNING D&S OCH RITNINGAR INNEHÅLLSFÖRTECKNING 1 OMFATTNING Geoteknik Mark och Anläggning Bygg, Hus Installation, VVS Installation, VA i mark (R) Installation, El Styr- och övervakning Transportanläggning Installation, Storkök Installation, Övrigt Gemensamt... 6 Kravspec 7.3 Bilaga 5 Leveransomfattning D&S och Ritningar.doc

29 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 5 LSU (6) LSU FD LEVERANSOMFATTNING D&S OCH RITNINGAR 1 OMFATTNING 1.1 Geoteknik Generellt kan sägas att allt framtaget digitalt material skall levereras till LSU under projekteringen. Omfattning av leverans för relationshandlingar skall följa tabellerna 1.1 till 1.9 om ej annat överenskommes med fastighetsdokumentation vid projektstart. Omfattningsbilaga som redovisar berörda discipliner och system skall skapas av datasamordnare vid projektstart. Fält i tabeller markerade A är handlingar som ingår i leverans av relationshandlingar. Fält i tabeller markerade med B är handlingar som utgår i leverans av relationshandlingar om så överenskommes med fastighetsdokumentation vid projektstart. Handlingar Textfiler DWG PDF Hänvisningar Grundundersökning planer A A Borrsektioner A A Stötvågsmätning Kravspec 7.3 Bilaga 5 Leveransomfattning D&S och Ritningar.doc B Pål-protokoll 1) Beskrivning B B Tillfälliga förstärkningar B 1) Pålningsplan omfattas normalt sett av konstruktörs åtagande. 1.2 Mark och Anläggning Handlingar Textfiler DWG PDF Hänvisningar Situationsplan A A 1) Markplaneringsplan A A 2) Planterings- och utrustningsplan, inkl. AFF delar A A 3) Plan, yttre VA A A 4) Sektioner/profiler väg A A Detaljer B B Koordinatförteckning A A 5) Teknisk beskrivning A A 6) Drift- & skötselanvisningar A A 6) Följande skall ingå på handlingar. 1) Byggnader, gator, nya angöringar och gångsystem, höjder för färdigt golv, stödhöjder mark samt koordinatsystem. 2) Ytskikt, höjdsättning, planteringar, dagvattenbrunnar samt utrustning. 3) Växter (arter), markutrustning, lekutrustning samt skyltar. Dessutom skall ytor och objekt för skötselplaner (AFF) redovisas, utförs enligt bilaga 9. 4) Befintliga ledningar, nya ledningar, dimensioner, vattengångshöjder, brunnar samt stuprörsanslutningar. 5) Koordinater kan redovisas på ritning. 6) Drift- & skötselanvisningar utförs och levereras enligt Tekniska anvisningar för resp disciplin, se

30 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 5 LSU (6) LSU FD LEVERANSOMFATTNING D&S OCH RITNINGAR 1.3 Bygg, Hus Disciplinen Hus omfattar arkitekthandling, konstruktionshandling samt brand. Handlingar Textfiler DWG PDF Hänvisningar Planer A A 1) Fasader A A 2) Sektioner A A 3) Situationsplan A A Utrymningsplan A 4) Pålningsplan A A 8) Stomme A A 5) Inredning A B Undertaksritning A B Golvritning A B Detaljer A B Uppställningar A B Förteckningar A B Rumsbeskrivning A A Brandskyddsdokumentation A A 6) RFP B B Beräkningar B B Typritning lgh, lokal B B Teknisk beskrivning A A 7) Drift- & skötselanvisningar A A 7) Följande skall ingå på handlingar. 1) Rumsnummer, rumsnamn, plushöjder, huvudmåttsättning, Stom- och modullinjer, skyddsanordningar och tillträde på tak, sanitetsenheter. All rumsinformation skall samordnas arkitektens modell. Brandcellsindelningar, brandklasser på byggnadsdelar, utrymningsvägar, utrymningsskyltar samt rökluckor. 2) Markhöjder, stuprör samt materialskrafferingar. 3) Plushöjder, taklutningar samt huvudmått. 4) Utrymningsplan utförs enligt SS ) Horisontella & vertikala bärverk, tillåtna belastningar samt fundament och armering. 6) Brandskyddsdokumentation utförs enligt bilaga 6. 7) Drift- & skötselanvisningar utförs och levereras enligt Tekniska anvisningar för resp disciplin, se 8) Påltabell med koordinater, påltyp och längd. Kravspec 7.3 Bilaga 5 Leveransomfattning D&S och Ritningar.doc

31 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 5 LSU (6) LSU FD LEVERANSOMFATTNING D&S OCH RITNINGAR 1.4 Installation, VVS Disciplinen VVS omfattar samtliga rörsystem, luftbehandlingssystem, sop- & tvättsug samt styr och regler. Handlingar Textfiler DWG PDF Hänvisningar Planer A A 1) Delplaner A A 2) Sektioner A A 3) Detaljritningar A A Flödesschema A A Driftkort A B B Teknisk Beskrivning A A 4) Drift- & skötselanvisningar A A 4) Följande skall ingå på handlingar. 1) Rumsnummer, rumsnamn, plushöjder, stom- och modullinjer, dimensioner, luftmängder samt injusteringsvärden. All rumsinformation skall samordnas med arkitektens modell. 2) Fläktrum, undercentraler och schakt m.m. redovisas separat på delplaner. 3) Där så krävs för samordning med övriga teknikområden. 4) Drift- & skötselanvisningar utförs och levereras enligt Tekniska anvisningar för resp disciplin, se Installation, VA i mark (R) Disciplinen VA- i mark omfattar samtliga rörsystem. Handlingar Textfiler DWG PDF Hänvisningar Planer A A 1) Delplaner A A 2) Sektioner A A 2) Detaljritningar A A Flödesschema A A Driftkort A B B Teknisk Beskrivning A A 3) Drift- & skötselanvisningar A A 3) Följande skall ingå på handlingar. 1) Plushöjder, dimensioner, ledningsfall osv. All objektinformation skall samordnas med markmodell. 2) Där så krävs för samordning med övriga teknikområden. 3) Drift- & skötselanvisningar utförs och levereras enligt Tekniska anvisningar för resp disciplin, se Kravspec 7.3 Bilaga 5 Leveransomfattning D&S och Ritningar.doc

32 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 5 LSU (6) LSU FD LEVERANSOMFATTNING D&S OCH RITNINGAR 1.6 Installation, El Disciplinen El omfattar belysning, kraft, kanalisation, tele, spänningsutjämning, brandlarm och säkerhet samt data. (styr och regler) Handlingar Textfiler DWG PDF Hänvisningar Situationsplan A A Installation planer A A 1) Huvudlednings-schema (kraft) A A Nätschema (tele) A A Driftkort/Blockschema A B B Teknisk beskrivning A A 2) Drift- & skötselanvisningar A A 2) Följande skall ingå på handlingar. 1) Rumsnummer, rumsnamn, plushöjder, Stom- och modullinjer samt litterering av armaturer. All rumsinformation skall samordnas med arkitektens modell. 2) Drift- & skötselanvisningar utförs och levereras enligt Tekniska anvisningar för resp disciplin, se Styr- och övervakning Handlingar Textfiler DWG PDF Hänvisningar Planer A A Driftkort A B B Teknisk beskrivning A A 1) Drift- & skötselanvisningar A A 1) 1) Drift- & skötselanvisningar utförs och levereras enligt Tekniska anvisningar för resp disciplin, se 2) 1.8 Transportanläggning Disciplinen omfattar Transportanläggningar såsom hissar, lyftbord maskindrivna portar och grindar m.m. samt övriga persontransportörsystem. Handlingar Textfiler DWG PDF Hänvisningar Situationsplan A A Installation Planer A A Nätschema A A Driftkort A B B Teknisk beskrivning A A 1) Drift- & skötselanvisningar A A 1) 1) Drift- & skötselanvisningar utförs och levereras enligt Tekniska anvisningar för resp disciplin, se Kravspec 7.3 Bilaga 5 Leveransomfattning D&S och Ritningar.doc

33 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 5 LSU (6) LSU FD LEVERANSOMFATTNING D&S OCH RITNINGAR 1.9 Installation, Storkök Disciplinen omfattar Storkök. Handlingar Textfiler DWG PDF Hänvisningar Planer A A Detaljritningar A A Teknisk beskrivning A A 1) Drift- & skötselanvisningar A A 1) 1) Drift- & skötselanvisningar utförs och levereras enligt Tekniska anvisningar för resp disciplin, se Installation, Övrigt Disciplinen omfattar Övriga handlingar som skall levereras, såsom utrustningar och specialinstallationer, exempelvis storkök och skyddsrum Handlingar Textfiler DWG PDF Hänvisningar Planer A A Detaljritningar A A Teknisk beskrivning A A 1) Drift- & skötselanvisningar A A 1) 1) Drift- & skötselanvisningar utförs och levereras enligt Tekniska anvisningar för resp disciplin, se Gemensamt Disciplinen Gemensamt omfattar typ av handling som skall levereras för samtliga teknikområden. Filförteckning (handlingsförteckning) ska alltid medfölja en relationsleverans. Den ska redovisa ALLA levererade filer. Handlingar Textfiler DWG PDF Hänvisningar Filförteckning Egenkontrollistor A A Kravspec 7.3 Bilaga 5 Leveransomfattning D&S och Ritningar.doc

34 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 6-1 (3) LSU FD DOKUMENTATION BRAND INNEHÅLLSFÖRTECKNING 1 DOKUMENTATION BRAND Systemkrav MODELLER/RITNINGAR Modeller Övriga ritningar Redovisade objekt Ritningsdefinitioner (RDF) Skrivna dokument...3 Kravspec 7.3 Bilaga 6 Dokumentation Brand.doc

35 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 6-2 (3) LSU FD DOKUMENTATION BRAND 1 DOKUMENTATION BRAND 1.1 Systemkrav För att kunna publicera information i ritningar som redovisar brandskydd ska mall som finns i LSU 2014 AutoCAD Architecture.exe för arkitekter och konstruktörer användas, vilken är gjord för att underlätta projektering och ritningsadministration. 2 MODELLER/RITNINGAR 2.1 Modeller Information enligt punkt 2.3 nedan om brandskyddet redovisas av de olika disciplinerna, A, E samt V i respektive modell. Denna info skall därefter via externa referenser (Xref) sammanfogas av brandprojektör för en total redovisning av brandskyddet, sk SBA-ritning. 2.2 Övriga ritningar Insatsplan tas fram teknikansvarig och räddningstjänst och levereras till FD samt sätts in i brandlarmskåp. Utrymningsplan enlighet med SS2875. OR-ritningar för brandlarm tas fram enligt SBF 110, senaste version och levereras till FD samt sätts in i brandlarmskåp. OR-ritningar för Sprinkler tas fram enligt SBF 120, senaste version och levereras till FD samt sätts in i sprinklercentral. 2.3 Redovisade objekt De objekt som ska redovisas i respektive disciplinmodellen är: Objekt Anslutning släckmedel (skum) Automatiskt brandlarm, placering och typ av detektorer Avstängningsventil brandfarlig gas Avstängningsventil övriga gaser Brandcellsgräns, klass Brandförsvarstablå (brandlarm) Brandteknisk ventilation (mekanisk) Centralapparat (brandlarm) Dörrhållarmagnet Informationstablå Inomhusbrandpost Larmlagringstablå (brandlarm) Larmtelefon Matning av stigarledning Röklucka Ansvar/ Redovisas på: V-modell V54 V-modell V54 V-modell V521 V-modell V521 A-modell A40 E-modell E646 E-modell E646 E-modell E646 E-modell E646 E-modell E646 A-modell A40 E-modell E646 E-modell E646 V-modell V54 A-modell A40 Kravspec 7.3 Bilaga 6 Dokumentation Brand.doc

36 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 6-3 (3) LSU FD DOKUMENTATION BRAND Objekt Sprinklercentral annat släckmedel Sprinklercentral vatten Styrdon mekanisk ventilation Undercentral (brandlarm) Utlösningsdon annat släckmedel Utlösningsdon vattensprinkler Utrymningslarm, placering och typ av detektorer och larmdon, Utrymningstablå (utrymningslarm) Utrymningsväg Uttag av stigarledning Yta bevakad av automatiskt brandlarm, skrafferad Yta bevakad av utrymningslarm, skrafferad Återsamlingsplats Öppning röklucka Ansvar/ Redovisas på: V-modell V54 V-modell V54 E-modell E646 E-modell E646 A-modell A40 V-modell V54 E-modell E646 E-modell E646 A-modell A40 V-modell V54 E-modell E646 E-modell E646 Redovisas i utrymningsplan A-modell A Ritningsdefinitioner (RDF) Ritningsdefinitioner redovisas enligt kapitel 5.20 i kravspecifikation Skrivna dokument Följande skrivna dokument ska levereras till LSU och Fastighetsdokumentation: Brandskyddsdokumentation Sakkunnighetsutlåtande Dokumentationen ska levereras i redigerbart format dvs. ritningar i DWG-format, skrivna dokument i MS Word- respektive MS Excelformat. Kravspec 7.3 Bilaga 6 Dokumentation Brand.doc

37 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 7 LSU (3) LSU FD MANUAL FÖR ANVÄNDNING AV LSU DOKUMENTEGENSKAPER INNEHÅLLSFÖRTECKNING 1 METADATA PÅ SKRIVNA DOKUMENT FUNKTION LSU DOKUMENTEGENSKAPER MANUAL FÖR ANVÄNDNING AV LSU DOKUMENTEGENSKAPER Word dokument Exelfiler...3 Kravspec 7.3 Bilaga 7 Manual för användning av LSU dokumentegenskaper doc

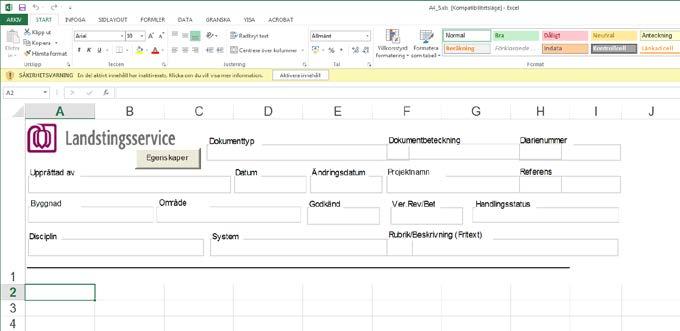

38 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 7 LSU (3) LSU FD MANUAL FÖR ANVÄNDNING AV LSU DOKUMENTEGENSKAPER 1 METADATA PÅ SKRIVNA DOKUMENT LSU använder sig av en funktion LSU Dokumentegenskaper för att skapa sökbar metadata på skrivna dokument i MS Word- och Excelformat i LSU sidhuvud. Denna funktion fungerar för MS Office 2003/2007/2010/ FUNKTION LSU DOKUMENTEGENSKAPER Zipfil LSU Text. innehållande funktion för LSU Dokumentegenskaper tillhandahålls på - Styrande dokument - Dokumenthantering/CAD. Observera! Dessa filer måste packas upp och sparas på C:\LUL. Zipfilen innehåller 3 st. filer. A4_S.xls mall för Excelfiler. Docmall.doc mall för Worddokument. Office.cvl stödfil som skapar förvalslistor bl.a. med Landstingsspecifik info om bl.a. byggnader. Uppdateringar av information i Office.cvl sker kontinuerligt vilket meddelas på I och med detta behöver denna fil bytas ut på C:\LUL. 3 MANUAL FÖR ANVÄNDNING AV LSU DOKUMENTEGENSKAPER 3.1 Word dokument Efter att Docmall öppnats måste makron aktiveras för att funktionen skall bli aktiv. Kravspec 7.3 Bilaga 7 Manual för användning av LSU dokumentegenskaper doc

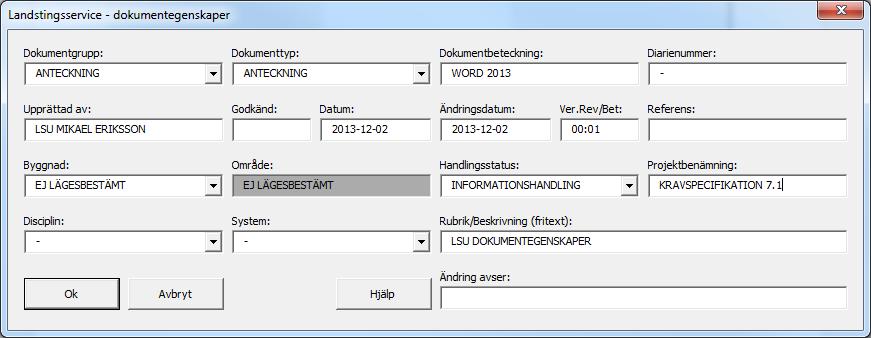

39 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 7 LSU (3) LSU FD MANUAL FÖR ANVÄNDNING AV LSU DOKUMENTEGENSKAPER Klicka därefter på Tillägg för att öppna fliken för dokumentegenskaper. Fyll i värden i dialogboxen genom att öppna förvalslistor respektive fyll i fält med fritext. Förutom fält med förvalslista finns tvingande fält med fritext enligt nedan: Dokumentbeteckning. Skall vara lika som filnamnet. Projektbenämning Rubrik/Beskrivning/Fritext 3.2 Excelfiler Efter att A4_S.xls öppnats måste makron aktiveras för att funktionen skall bli aktiv. Därefter öppnas dialogboxen med egenskapsfälten genom att klicka på egenskaper. Kravspec 7.3 Bilaga 7 Manual för användning av LSU dokumentegenskaper doc

40 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 8 LSU (8) LSU FD MANUAL LSU INNEHÅLLSFÖRTECKNING 1 BESKRIVNING AV INNEHÅLLET HANDLEDNING FÖR UTRYMMESVERKTYG HANDLEDNING FÖR NAMNRUTA LSU_ST1 OCH LSU_ST Kravspec 7.3 Bilaga 8 Manual LSU doc

41 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 8 LSU (8) LSU FD MANUAL LSU LSU 2014 för AutoCAD Architecture & AutoCAD 2014, 2015, BESKRIVNING AV INNEHÅLLET Det är av stor vikt för LSU att byggnads- och objektinformation redovisas enligt det sätt som beskrivs i detta dokument, då informationen läses in till LSU fastighetssystem och ligger till grund för bl.a. hyresdebiteringar och städomfattning gällande byggnader i Uppsala läns Landsting. LSU har funktioner och verktyg gjorda för att underlätta projektering och ritningsadministration. Innehållet finns för 64-bitars operativsystem i tre programversioner, 2014, 2015 och 2016: LSU 201x AutoCAD Architecture 64bit.exe för arkitekter och konstruktörer. LSU 201x AutoCAD 64bit.exe för övriga discipliner. LSU 201x AutoCAD MEP 64bit.exe för installation. LSU 201x AutoCAD Civil3D 64bit.exe för mark. Filer finns för nedladdning på: Styrande dokument - Dokumenthantering/CAD CAD installationsfiler. Installationspaketen innehåller följande: Mallfiler för modeller LSU 201x Modell.dwt. Mallfiler för RDF 50-del LSU 201x RDF 50-del.dwt. Mallfiler för RDF 100-del LSU 201x RDF 100-del.dwt. Dessa mallfiler har olika namn beroende på disciplin (A, K, V samt E etc.) En Tool Palette med verktyg för ritningsadministration. En Tool Palette med verktyg för att rita utrymmen (Installeras endast för AutoCAD Architecture 201x). Programmet kommer att installeras i ditt programbibliotek med namnet LSU 201x, en genväg till LSU 201x skapas dessutom på skrivbordet. Denna installation innehåller endast verktyg specifika för LSU. Det är dock möjligt att importera paletter från LSU 201x till den AutoCAD profil du vanligtvis arbetar i. Kom i så fall ihåg att lägga till supportsökväg till LSU 201x programmapp i din AutoCAD profil. Om paletter inte är igång så kan du starta dessa genom att trycka ctrl+3. Kravspec 7.3 Bilaga 8 Manual LSU doc

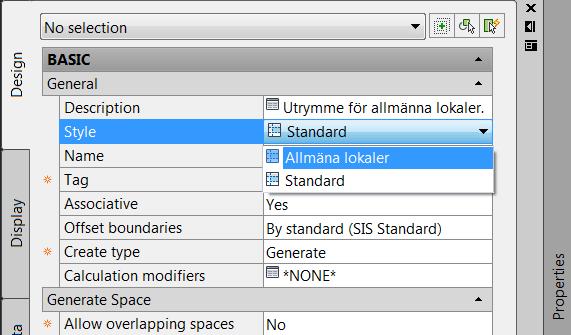

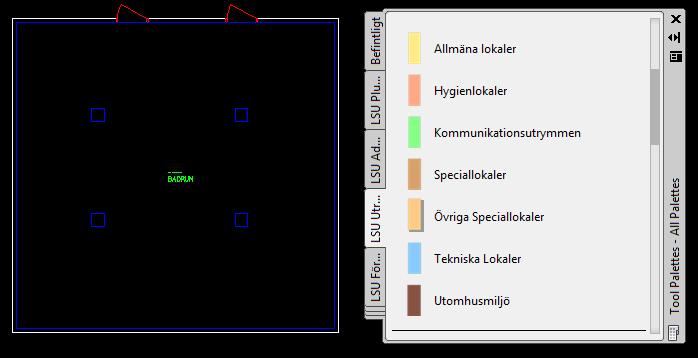

42 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 8 LSU (8) LSU FD MANUAL LSU HANDLEDNING FÖR UTRYMMESVERKTYG För att placera ut ett utrymme i modellen, välj först rumskategori från paletten under LSU Utrymme. Välj sedan namn i listan name i propertiesdialogen innan du placerar ut utrymmet. För att få de senast nedladdade utrymmesbenämningarna måste rumskategori markeras och därefter med högerklick välja reimport. Placera muspekaren över den yta i modellarean som du vill placera utrymmet. Rummet blir då markerat och du kan klicka fast utrymmet. Funktionen placerar automatiskt littera, se figur 1 nedan. Tips! Ibland vill inte verktyget fungera fast området omsluts av AEC-objekt. Prova då att zooma ut därefter placera ut ett utrymme. Har du valt fel rumskategori så går det i efterhand att ändra, det görs under Style. Se figur 2. De val som går att göra under Style beror på vilka typer av rum som tidigare är utplacerade. Figur 1. Figur 2 För att verktyget skall fungera korrekt så måste alla utrymmen genereras utifrån AEC-objekt. Utrymmet skall vara associativt och Offset boundaries skall vara inställt på By standard (SIS Standard). Kravspec 7.3 Bilaga 8 Manual LSU doc

43 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 8 LSU (8) LSU FD MANUAL LSU Inställningarna fås per automatik vid utplacering av utrymmet. Under fliken Extended Data i propertiesdialogen fyller man i rumsnummer. Utöver rumsnummer skall även följande fyllas i för samtliga utrymmen enligt nedan. Tips! Det går att fylla i gemensamma värden för flera utrymmen samtidigt, när du har ritat klart dessa. Viktigt! Befintliga rumsnummer i modeller får inte ändras vid ombyggnadsprojekt. Finns det utrymmen som inte har en naturlig gräns som t.ex. vägg etc. skall en avgränsarlinje användas. Avgränsarlinjen finns i tool paletten LSU utrymme. För att avgränsarlinjen skall fungera så måste den vara inställd på att binda ytor. Markera linjen kontrollera egenskaperna så Bound space står på Yes. Kravspec 7.3 Bilaga 8 Manual LSU doc

44 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 8 LSU (8) LSU FD MANUAL LSU HANDLEDNING FÖR NAMNRUTA LSU_ST1 OCH LSU_ST5 Namnruta för LSU sätts in på ritning eller modell med hjälp av LSU namnruta funktion i paletten LSU Administration. Namnrutan finns i två versioner: LSU_ST1 (Stående namnruta enl. BH 90) som används till A1 blanketter. LSU_ST5 (Liggande namnruta) som används till A3 och A4 blanketter. Nedan beskrivs de dialogboxar som används för att fylla i de värden som gäller för aktuell fil. Flera av värdena fylls i via förvalslista och kommer från en cvl-fil som LSU tillhandahåller. Filen ritning.cvl uppdateras kontinuerligt och skall vara placerad i katalogen LSU 201x i Program/Program Files. Säkerställ att den senaste versionen av ritning.cvl används. Uppdaterade filer tillhandahålls på Observera! Denna funktion alltid skall användas vid insättning av namnruta såväl som vid ändring av ingående texter i namnruta. Dialog 1: Sätta in namnruta Dialog 3: Ritningsinformation 2/3 Dialog 2: Ritningsinformation 1/3 Dialog 4: Ritningsinformation 3/3 (avser endast ändringar) Kravspec 7.3 Bilaga 8 Manual LSU doc

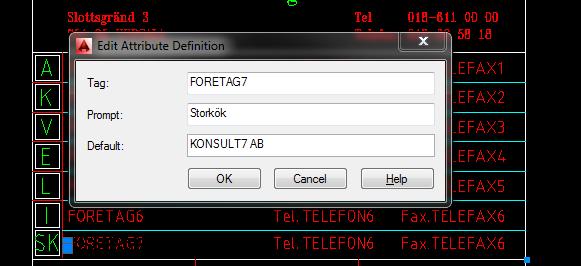

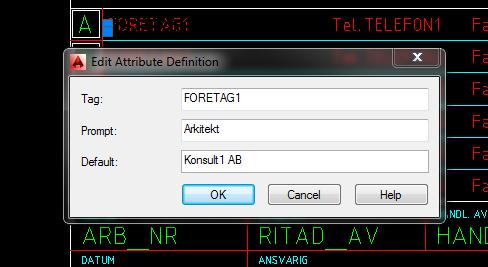

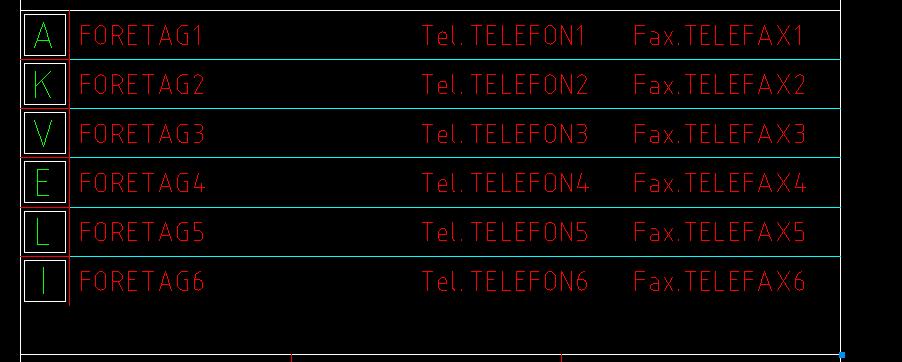

45 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 8 LSU (8) LSU FD MANUAL LSU Namnrutorna LSU_ST1.DWG och LSU_ST5.DWG ligger i mappen LSU 201x i ditt programbibliotek och skall alltid anpassas till aktuellt projekt. Detta innebär att information avseende ingående konsulter i projektet skall fyllas i och underhållas i ovanstående filer för namnrutorna genom att öppna filen för namnrutan och editera default värdet för ingående konsulter. Detta genom att editera attributsdefinitionen för t.ex. FORETAG1 enligt figur 1 nedan. Figur 1. I det fall projektet har behov av flera discipliner i namnrutan behöver dessa rader adderas i namnrutan. Detta utförs genom att göra plats för önskat antal rader (se figur 2 nedan) och kopiera från befintliga samt ändra attributtagarna för respektive rad, se figur 3. Figur 2. Figur 3. Kravspec 7.3 Bilaga 8 Manual LSU doc

46 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 8 LSU (8) LSU FD MANUAL LSU Observera! Vid anpassning av namnruta till projekt så är det viktigt att inte flytta på den lilla texten REV_PUNKT som finns på plats enligt figur 4 nedan. I annat fall kommer ändringar ex. A, B, C osv. att sättas in felaktigt. Figur 4. Ändra samtliga attributtaggar för den nya disciplinen. Skapa även ett nytt lager för rutan som omger disciplinbokstaven enligt nedan. Ändra även beskrivningen i enligheten med tidigare lagerstruktur. Säkerställ att rutan ligger på det nyskapade lagret. I och med att den nya disciplinen inte finns med i disciplinförvalslistan måste rutan som omger disciplinbokstäver hanteras manuellt genom att tända/släcka det nya lagret. Utsedd datasamordnare har ansvar att detta utförs samt att information tillhandahålls LSU. Kravspec 7.3 Bilaga 8 Manual LSU doc

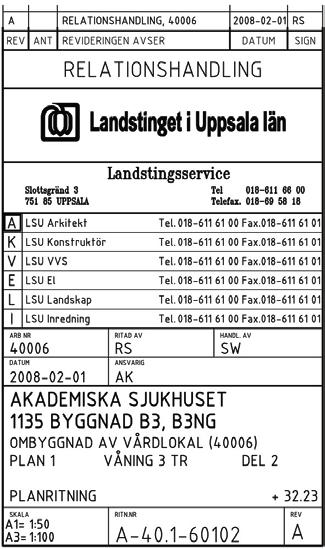

47 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 8 LSU (8) LSU FD MANUAL LSU Exempel på namnruta (Figur 5) skapad med funktionen, värden som är ifyllda enligt nedan skall vara ifyllda vid leverans av relationshandlingar. Figur 5. Kravspec 7.3 Bilaga 8 Manual LSU doc

48 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 9 LSU (5) LSU FD MANUAL LSU 2014, 2015, 2016 AFF INNEHÅLLSFÖRTECKNING LSU AFF FÖR AUTOCAD CIVIL 3D OCH AUTOCAD BESKRIVNING AV INNEHÅLLET AFF KODER ENLIGT LSU INGÅENDE TOOL PALETTES Tool Palette AFF Ytor Tool Palette AFF Objekt...5 Kravspec 7.3 Bilaga 9 Manual LSU AFF doc

49 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 9 LSU (5) LSU FD MANUAL LSU 2014, 2015, 2016 AFF LSU 2014 AFF FÖR AUTOCAD CIVIL 3D 2014 OCH AUTOCAD BESKRIVNING AV INNEHÅLLET. LSU 2014 AFF är funktioner och verktyg gjorda för att underlätta projektering av markskötselplaner och ritningsadministration. Innehållet finns för 64-bitars operativsystem i tre programversioner, 2014, 2015 och 2016: LSU 201x AutoCAD Civil3D 64bit.exe för mark. Filen finns för hämtning på: - Styrande dokument - Dokumenthantering/CAD. Installationspaketet innehåller följande: En mallfil för modeller LSU AFF 201x Modell.dwt. En mallfil för RDF 200-del LSU AFF 201x RDF 200-del.dwt. En mallfil för RDF 400-del LSU AFF 201x RDF 400-del.dwt. En Tool Palette med verktyg för att rita AFF-ytor. En Tool Palette med verktyg för att rita AFF-objekt såsom träd, parkeringar etc. Programmet kommer att installeras i ditt programbibliotek med namnet LSU 201x AFF LSU har idag krav på att markytor och markutrustning för skötselplaner skall redovisas och ritas med hjälp av de verktyg som levereras med detta innehåll. Se punkt 3.1 och 3.2 för beskrivning av hur dessa verktyg skall användas. Det är av stor vikt för LSU att markytor och markutrustning för skötselplaner redovisas enligt det sätt som beskrivs i detta dokument, då skötselplaner ligger till grund för upphandling gällande skötsel av Landstinget i Uppsala läns områden. Gällande information för ritningsadministration se bilaga 8 - manual för LSU Kravspec 7.3 Bilaga 9 Manual LSU AFF doc

50 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 9 LSU (5) LSU FD MANUAL LSU 2014, 2015, 2016 AFF 2 AFF KODER ENLIGT LSU Aff-koder används som lagernamn gällande alla objekt som ingår i skötselplaner enligt LSU. I listan nedan beskrivs de AFF-koder som används av LSU. Alla koder som avser m² återfinns i palette för ytor (dessa skall redovisas som slutna polylines) på resp. lager enligt AFF-kod. Alla koder som avser st. återfinns i palette för objekt, utförda som block med innehållande attribut. Kod Utemiljö Enhet Kommentar T1.1 Övergripande kod Vegitationsytor T1.112 Bruksgräsmatta m² T1.114 Ängsmark m² T1.115 Armerad gräsyta m² T Park/prydnadsträd st. T Gatuträd st. T Träd, formklippta, fristående buskar st. Endast för buskar T Klippta häckar m² T Bruksbuskage m² T1.123 Rabattrosor m² T1.124 Klätterväxter lm. T1.125 Perenner m² T Sommarblommor m² T Blomlådor/urnor m² T1.13 Naturmark m² T1.2 Markbeläggning T1.211 Asfalterade ytor m² T1.212 Stenlagda ytor m² Sten & plattor T1.213 Betongplattor m² T1.22 Grusade ytor m² T1.224 Formbar sand m² T1.225 Strid sand m² Extra kod T1.3 Fast utrustning T1.32 Lekutrustning st. T1.34 Vattenbassänger m² T1.383 Papperskorgar/askkoppar st. T1.385 Cykelställ st. T1.X Övrigt T1.81 Miljöstation/sandficka st. Endast sandficka T1.91 Konstverk st. Kravspec 7.3 Bilaga 9 Manual LSU AFF doc

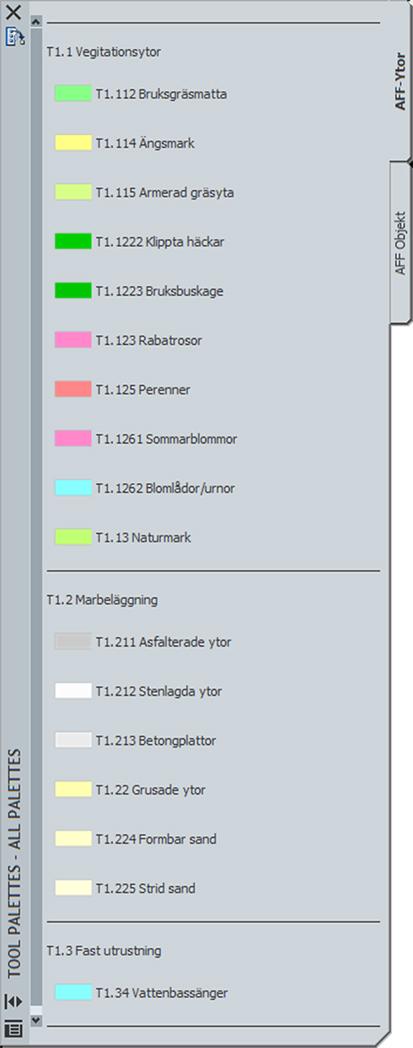

51 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 9 LSU (5) LSU FD MANUAL LSU 2014, 2015, 2016 AFF 3 INGÅENDE TOOL PALETTES 3.1 Tool Palette AFF Ytor I paletten för AFF-Ytor så ingår de olika typer av markytor som LSU vill ha redovisade på sina planer för markskötsel. Dessa verktyg skall användas för resp. yta som redovisas. Alla verktyg för ytor ritar AutoCAD polylines, det du som användare måste se till är att alla ytor (polylines) är slutna vilket innebär att den sista sträckan på en yta avslutas med kommandot Close. Gällande ytor för byggnader och övriga mindre ytor som ej skall räknas med men ligger inom ytor för markskötsel så skall dessa ritas med slutna polylines och läggas på lager T1.XX. Kravspec 7.3 Bilaga 9 Manual LSU AFF doc

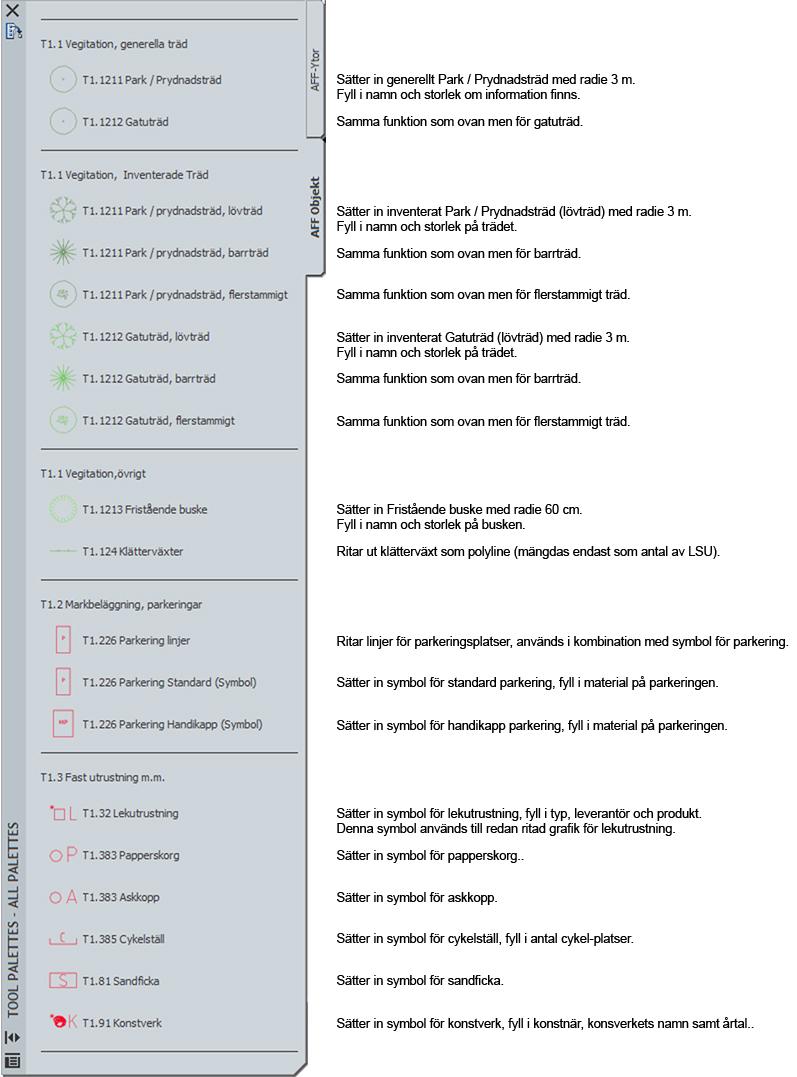

52 KRAVSPECIFIKATION KRAVSPEC 7.3 BILAGA 9 LSU (5) LSU FD MANUAL LSU 2014, 2015, 2016 AFF 3.2 Tool Palette AFF Objekt I paletten för AFF Objekt så ingår de olika typer av markutrustning, träd etc. som LSU vill ha redovisade på sina planer för markskötsel. Dessa verktyg skall användas för respektive objekt som skall redovisas. Samtliga verktyg i denna palette (förutom Klätterväxter och Parkering Linjer ) sätter in block på lager enligt AFF-kod samt innehåller attribut som skall fyllas i om uppgifter finns från inventering eller på underlag från LSU. Kravspec 7.3 Bilaga 9 Manual LSU AFF doc
