skolor med den moderna bygglösningen.

Transkript

1 skolor med den moderna bygglösningen.

2

3 Klokt. Modernt. Flexibelt. Vi brukar säga att det är typiskt Flexator. För det är precis vad det är. Väljer du att bygga en skola med våra typhus väljer du framtidens sätt att bygga. Det innebär en mängd fördelar för dig som bygger, men också för alla som använder byggnaden varje dag. En sak är säker. Samhället kommer alltid att ha ett behov av förskolor och skolor. Hur behovet ser ut, beror helt på hur många barn som föds. Just nu kanske det är brist på förskoleplatser i din kommun, men om några år kan det vara tvärtom. Hur hittar man en lösning på lokalbehovet som är hållbar långt in i framtiden, oavsett hur många barn som föds? Svaret finns framför dig i vår skolbroschyr. Vi kallar det för 3

4 4

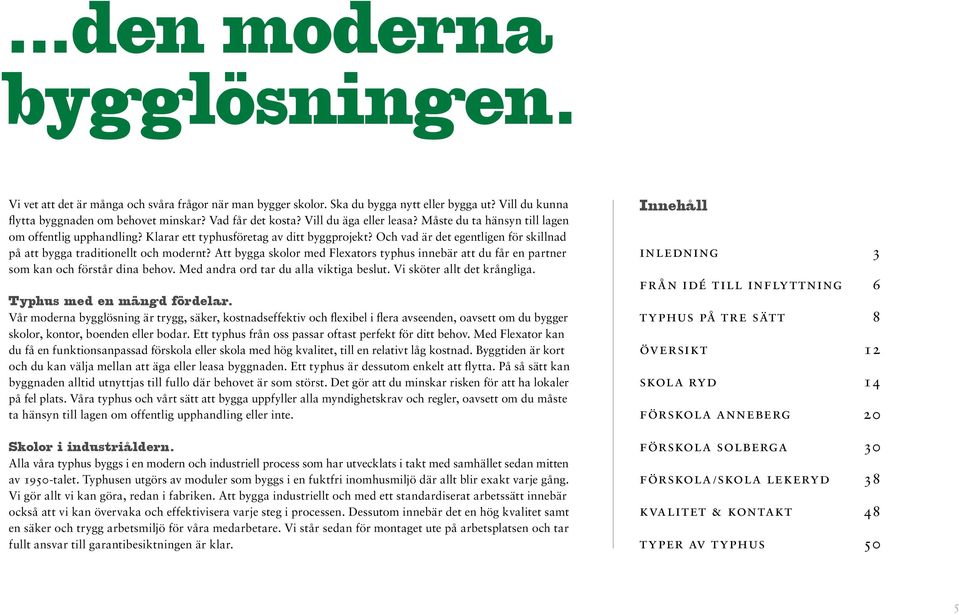

5 ...den moderna bygglösningen. Vi vet att det är många och svåra frågor när man bygger skolor. Ska du bygga nytt eller bygga ut? Vill du kunna flytta byggnaden om behovet minskar? Vad får det kosta? Vill du äga eller leasa? Måste du ta hänsyn till lagen om offentlig upphandling? Klarar ett typhusföretag av ditt byggprojekt? Och vad är det egentligen för skillnad på att bygga traditionellt och modernt? Att bygga skolor med Flexators typhus innebär att du får en partner som kan och förstår dina behov. Med andra ord tar du alla viktiga beslut. Vi sköter allt det krångliga. Typhus med en mängd fördelar. Vår moderna bygglösning är trygg, säker, kostnadseffektiv och flexibel i flera avseenden, oavsett om du bygger skolor, kontor, boenden eller bodar. Ett typhus från oss passar oftast perfekt för ditt behov. Med Flexator kan du få en funktionsanpassad förskola eller skola med hög kvalitet, till en relativt låg kostnad. Byggtiden är kort och du kan välja mellan att äga eller leasa byggnaden. Ett typhus är dessutom enkelt att flytta. På så sätt kan byggnaden alltid utnyttjas till fullo där behovet är som störst. Det gör att du minskar risken för att ha lokaler på fel plats. Våra typhus och vårt sätt att bygga uppfyller alla myndighetskrav och regler, oavsett om du måste ta hänsyn till lagen om offentlig upphandling eller inte. Skolor i industriåldern. Alla våra typhus byggs i en modern och industriell process som har utvecklats i takt med samhället sedan mitten av 1950-talet. Typhusen utgörs av moduler som byggs i en fuktfri inomhusmiljö där allt blir exakt varje gång. Vi gör allt vi kan göra, redan i fabriken. Att bygga industriellt och med ett standardiserat arbetssätt innebär också att vi kan övervaka och effektivisera varje steg i processen. Dessutom innebär det en hög kvalitet samt en säker och trygg arbetsmiljö för våra medarbetare. Vi står sedan för montaget ute på arbetsplatsen och tar fullt ansvar till garantibesiktningen är klar. Innehåll inledning från idé till inflyttning typhus på tre sätt översikt skola ryd förskola anneberg förskola solberga förskola /skola lekeryd kvalitet & kontakt typer av typhus

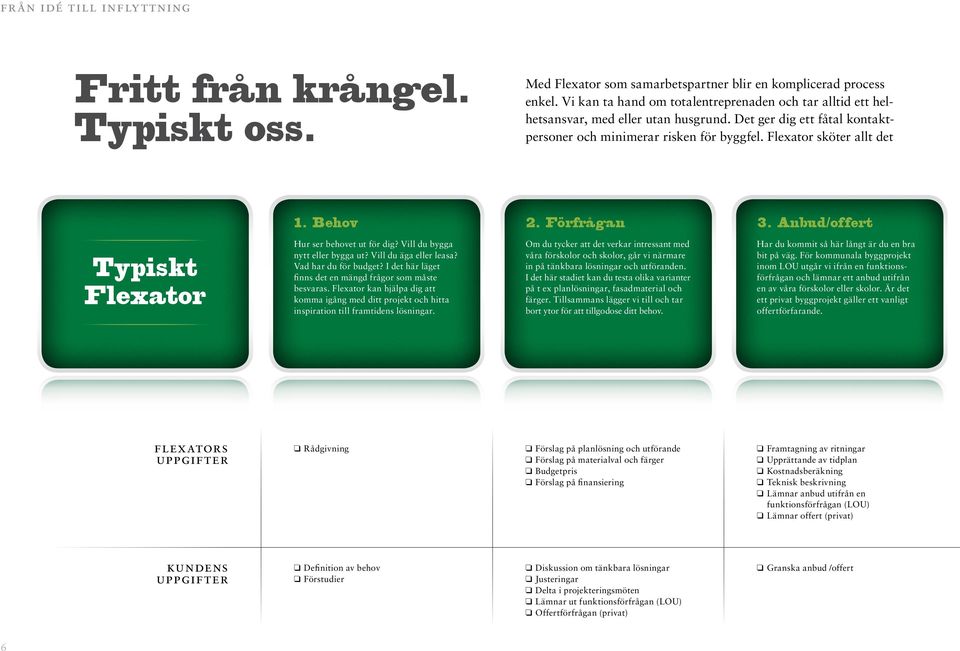

6 från idé till inflyttning Fritt från krångel. Typiskt oss. Med Flexator som samarbetspartner blir en komplicerad process enkel. Vi kan ta hand om totalentreprenaden och tar alltid ett helhetsansvar, med eller utan husgrund. Det ger dig ett fåtal kontaktpersoner och minimerar risken för byggfel. Flexator sköter allt det 1. Behov 2. Förfrågan 3. Anbud/offert Typiskt Flexator Hur ser behovet ut för dig? Vill du bygga nytt eller bygga ut? Vill du äga eller leasa? Vad har du för budget? I det här läget finns det en mängd frågor som måste besvaras. Flexator kan hjälpa dig att komma igång med ditt projekt och hitta inspiration till framtidens lösningar. Om du tycker att det verkar intressant med våra förskolor och skolor, går vi närmare in på tänkbara lösningar och utföranden. I det här stadiet kan du testa olika varianter på t ex planlösningar, fasadmaterial och färger. Tillsammans lägger vi till och tar bort ytor för att tillgodose ditt behov. Har du kommit så här långt är du en bra bit på väg. För kommunala byggprojekt inom LOU utgår vi ifrån en funktionsförfrågan och lämnar ett anbud utifrån en av våra förskolor eller skolor. Är det ett privat byggprojekt gäller ett vanligt offertförfarande. flexators uppgifter q Rådgivning q Förslag på planlösning och utförande q Förslag på materialval och färger q Budgetpris q Förslag på finansiering q Framtagning av ritningar q Upprättande av tidplan q Kostnadsberäkning q Teknisk beskrivning q Lämnar anbud utifrån en funktionsförfrågan (LOU) q Lämnar offert (privat) kundens uppgifter q Definition av behov q Förstudier q Diskussion om tänkbara lösningar q Justeringar q Delta i projekteringsmöten q Lämnar ut funktionsförfrågan (LOU) q Offertförfrågan (privat) q Granska anbud /offert 6

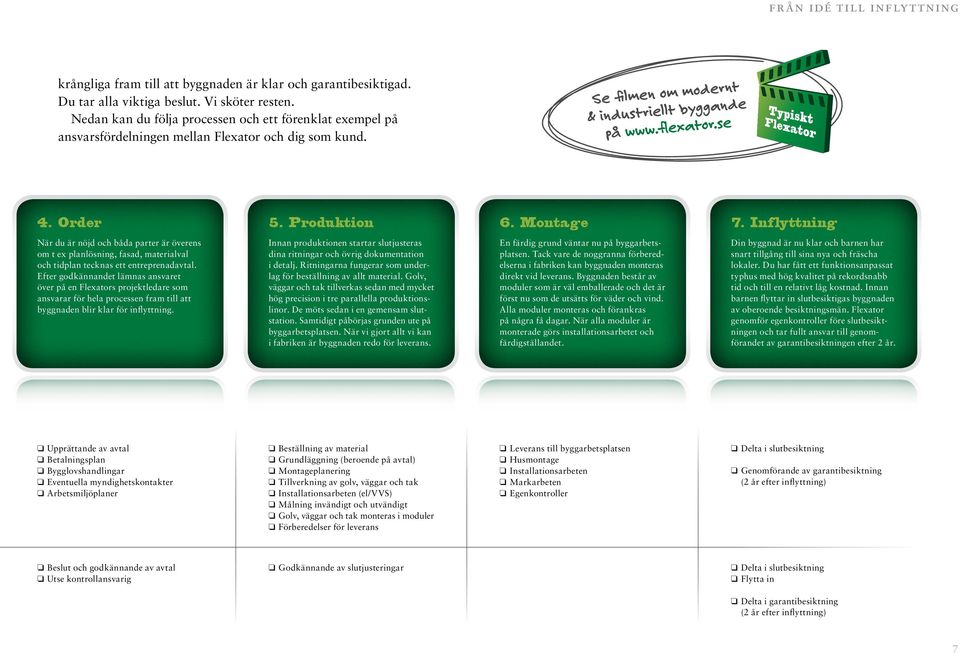

7 från idé till inflyttning krångliga fram till att byggnaden är klar och garantibesiktigad. Du tar alla viktiga beslut. Vi sköter resten. Nedan kan du följa processen och ett förenklat exempel på ansvarsfördelningen mellan Flexator och dig som kund. 4. Order 5. Produktion 6. Montage 7. Inflyttning När du är nöjd och båda parter är överens om t ex planlösning, fasad, materialval och tidplan tecknas ett entreprenadavtal. Efter godkännandet lämnas ansvaret över på en Flexators projektledare som ansvarar för hela processen fram till att byggnaden blir klar för inflyttning. Innan produktionen startar slutjusteras dina ritningar och övrig dokumentation i detalj. Ritningarna fungerar som underlag för beställning av allt material. Golv, väggar och tak tillverkas sedan med mycket hög precision i tre parallella produktionslinor. De möts sedan i en gemensam slutstation. Samtidigt påbörjas grunden ute på byggarbetsplatsen. När vi gjort allt vi kan i fabriken är byggnaden redo för leverans. En färdig grund väntar nu på byggarbetsplatsen. Tack vare de noggranna förberedelserna i fabriken kan byggnaden monteras direkt vid leverans. Byggnaden består av moduler som är väl emballerade och det är först nu som de utsätts för väder och vind. Alla moduler monteras och förankras på några få dagar. När alla moduler är monterade görs installationsarbetet och färdigställandet. Din byggnad är nu klar och barnen har snart tillgång till sina nya och fräscha lokaler. Du har fått ett funktionsanpassat typhus med hög kvalitet på rekordsnabb tid och till en relativt låg kostnad. Innan barnen flyttar in slutbesiktigas byggnaden av oberoende besiktningsmän. Flexator genomför egenkontroller före slutbesiktningen och tar fullt ansvar till genomförandet av garantibesiktningen efter 2 år. q Upprättande av avtal q Betalningsplan q Bygglovshandlingar q Eventuella myndighetskontakter q Arbetsmiljöplaner q Beställning av material q Grundläggning (beroende på avtal) q Montageplanering q Tillverkning av golv, väggar och tak q Installationsarbeten (el/vvs) q Målning invändigt och utvändigt q Golv, väggar och tak monteras i moduler q Förberedelser för leverans q Leverans till byggarbetsplatsen q Husmontage q Installationsarbeten q Markarbeten q Egenkontroller q Delta i slutbesiktning q Genomförande av garantibesiktning (2 år efter inflyttning) q Beslut och godkännande av avtal q Utse kontrollansvarig q Godkännande av slutjusteringar q Delta i slutbesiktning q Flytta in q Delta i garantibesiktning (2 år efter inflyttning) 7

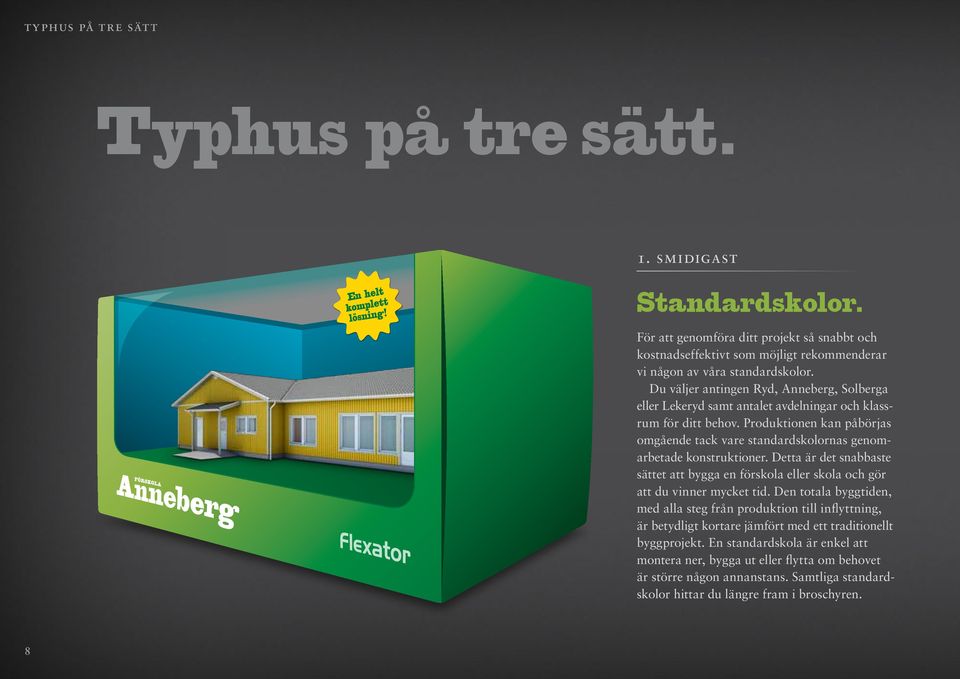

8 typhus på tre sätt Typhus på tre sätt. 1. smidigast Standardskolor. För att genomföra ditt projekt så snabbt och kostnadseffektivt som möjligt rekommenderar vi någon av våra standardskolor. Du väljer antingen Ryd, Anneberg, Solberga eller Lekeryd samt antalet avdelningar och klassrum för ditt behov. Produktionen kan påbörjas omgående tack vare standardskolornas genomarbetade konstruktioner. Detta är det snabbaste sättet att bygga en förskola eller skola och gör att du vinner mycket tid. Den totala byggtiden, med alla steg från produktion till inflyttning, är betydligt kortare jämfört med ett traditionellt byggprojekt. En standardskola är enkel att montera ner, bygga ut eller flytta om behovet är större någon annanstans. Samtliga standardskolor hittar du längre fram i broschyren. 8

9 typhus på tre sätt 2. smidigare Anpassade skolor. Varje standardskola kan enkelt anpassas, tack vare den flexibla tillverkningen i fabriken. Vi utgår från vårt standardsortiment och anpassar byggnaden för att passa ditt behov och dina önskemål. Flexator tar fram förslag på t ex planlösningar, tillval och antalet avdelningar. I grunden får du en av våra standardskolor, men i utformningen kan det vara en helt kundunik skola. Vi kan t ex rita in större fönster eller dörrar om du tycker att det passar bättre i byggnaden. Väljer du att anpassa din byggnad på det här sättet är byggtiden fortfarande kort, men det tar något längre tid från beställning till inflyttning. Byggnaden kan byggas om efter behov och det är relativt enkelt att montera ner och flytta skolan. 3. smidigt Unika skolor. Täcker inte vårt standardsortiment ditt behov? Vill du ha tegelfasad eller större fönster? Det är inga problem. Med hjälp av våra arkitekter kan du få en specialanpassad byggnad efter dina önskemål. Vi kan rita upp unika hus efter dina behov och ger dig stor valfrihet i allt från planlösning till materialval. Att bygga på det här sättet påminner om att bygga traditionellt, men du får fortfarande en mängd av fördelarna i den moderna bygglösningen. Byggnaden har samma höga kvalitet som våra övriga typhus och din byggnad tillverkas i en industriell process. Skillnaden är en längre genomförandetid, begränsningar i flyttbarheten och en annan prisbild. 9

10 10

11 11

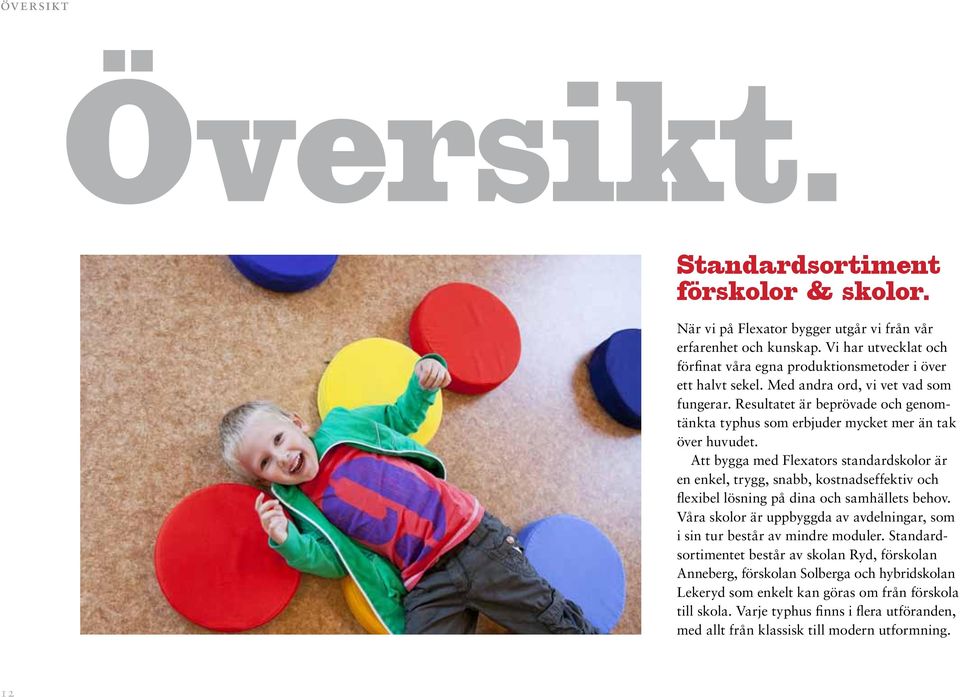

12 översikt Standardsortiment förskolor & skolor. När vi på Flexator bygger utgår vi från vår erfarenhet och kunskap. Vi har utvecklat och förfinat våra egna produktionsmetoder i över ett halvt sekel. Med andra ord, vi vet vad som fungerar. Resultatet är beprövade och genomtänkta typhus som erbjuder mycket mer än tak över huvudet. Att bygga med Flexators standardskolor är en enkel, trygg, snabb, kostnadseffektiv och flexibel lösning på dina och samhällets behov. Våra skolor är uppbyggda av avdelningar, som i sin tur består av mindre moduler. Standardsortimentet består av skolan Ryd, förskolan Anneberg, förskolan Solberga och hybridskolan Lekeryd som enkelt kan göras om från förskola till skola. Varje typhus finns i flera utföranden, med allt från klassisk till modern utformning. 12

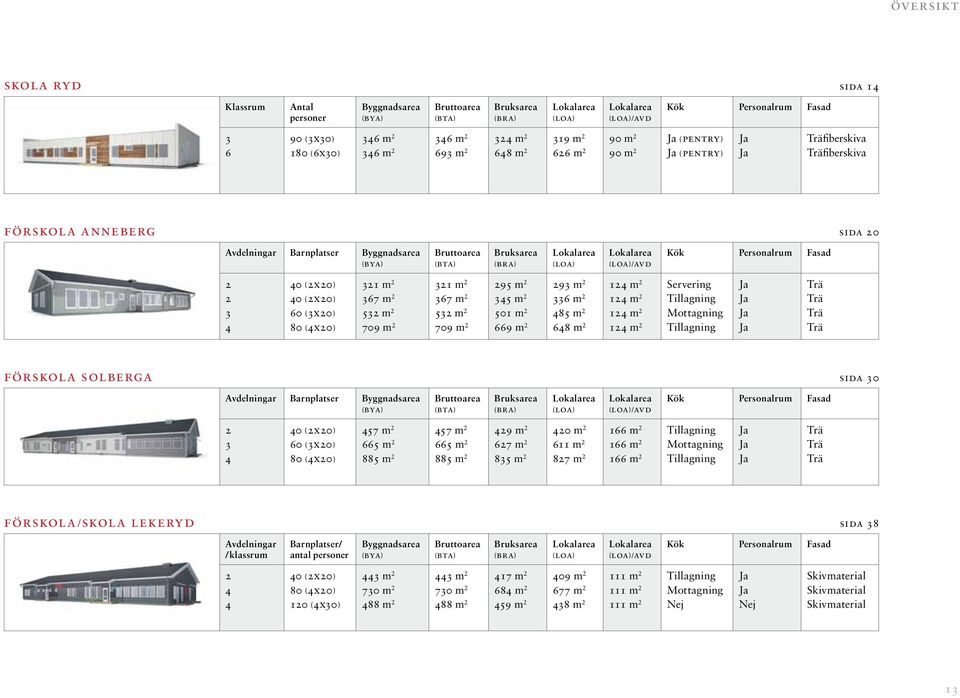

13 översikt skola ryd sida 14 Klassrum Antal personer Byggnadsarea (bya) Bruttoarea (bta) Bruksarea (bra) Lokalarea (loa) Lokalarea (loa)/avd Kök Personalrum Fasad (3x30) 180 (6x30) 346 m m m m m m m m 2 90 m 2 90 m 2 Ja (pentry) Ja (pentry) Ja Ja Träfiberskiva Träfiberskiva förskola anneberg sida 20 Avdelningar Barnplatser Byggnadsarea (bya) Bruttoarea (bta) Bruksarea (bra) Lokalarea (loa) Lokalarea (loa)/avd Kök Personalrum Fasad (2x20) 40 (2x20) 60 (3x20) 80 (4x20) 321 m m m m m m m m m m m m m m m m m m m m 2 Servering Tillagning Mottagning Tillagning Ja Ja Ja Ja Trä Trä Trä Trä förskola solberga sida 30 Avdelningar Barnplatser Byggnadsarea (bya) Bruttoarea (bta) Bruksarea (bra) Lokalarea (loa) Lokalarea (loa)/avd Kök Personalrum Fasad (2x20) 60 (3x20) 80 (4x20) 457 m m m m m m m m m m m m m m m 2 Tillagning Mottagning Tillagning Ja Ja Ja Trä Trä Trä förskola /skola lekeryd sida 38 Avdelningar /klassrum Barnplatser/ antal personer Byggnadsarea (bya) Bruttoarea (bta) Bruksarea (bra) Lokalarea (loa) Lokalarea (loa)/avd Kök Personalrum Fasad (2x20) 80 (4x20) 120 (4x30) 443 m m m m m m m m m m m m m m m 2 Tillagning Mottagning Nej Ja Ja Nej Skivmaterial Skivmaterial Skivmaterial 13

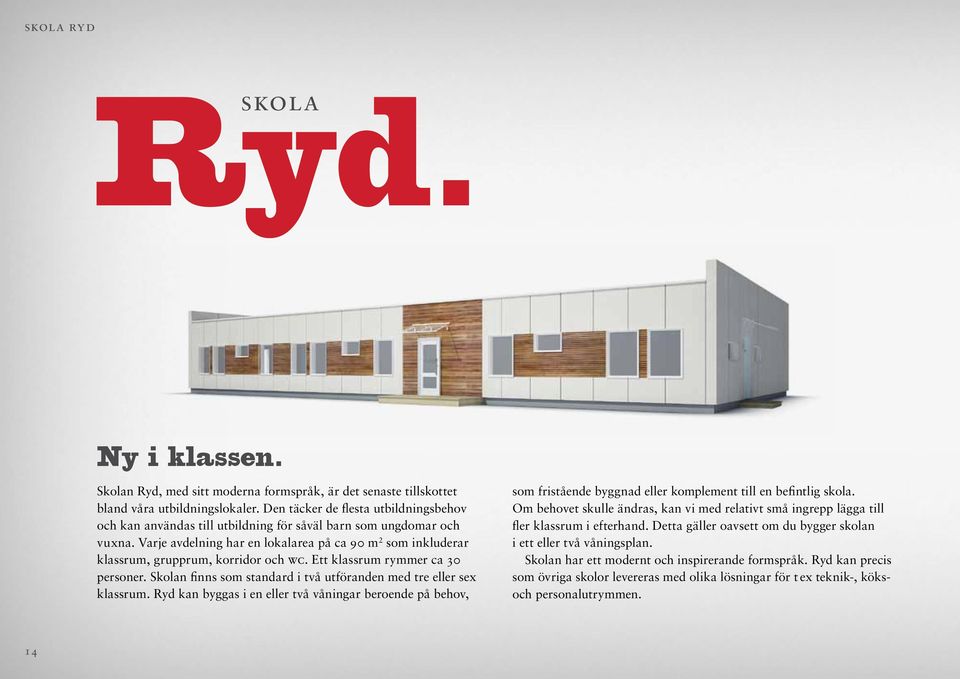

14 skola ryd Ryd. skola Ny i klassen. Skolan Ryd, med sitt moderna formspråk, är det senaste tillskottet bland våra utbildningslokaler. Den täcker de flesta utbildningsbehov och kan användas till utbildning för såväl barn som ungdomar och vuxna. Varje avdelning har en lokalarea på ca 90 m 2 som inkluderar klassrum, grupprum, korridor och wc. Ett klassrum rymmer ca 30 personer. Skolan finns som standard i två utföranden med tre eller sex klassrum. Ryd kan byggas i en eller två våningar beroende på behov, som fristående byggnad eller komplement till en befintlig skola. Om behovet skulle ändras, kan vi med relativt små ingrepp lägga till fler klassrum i efterhand. Detta gäller oavsett om du bygger skolan i ett eller två våningsplan. Skolan har ett modernt och inspirerande formspråk. Ryd kan precis som övriga skolor levereras med olika lösningar för t ex teknik-, köksoch personalutrymmen. 14

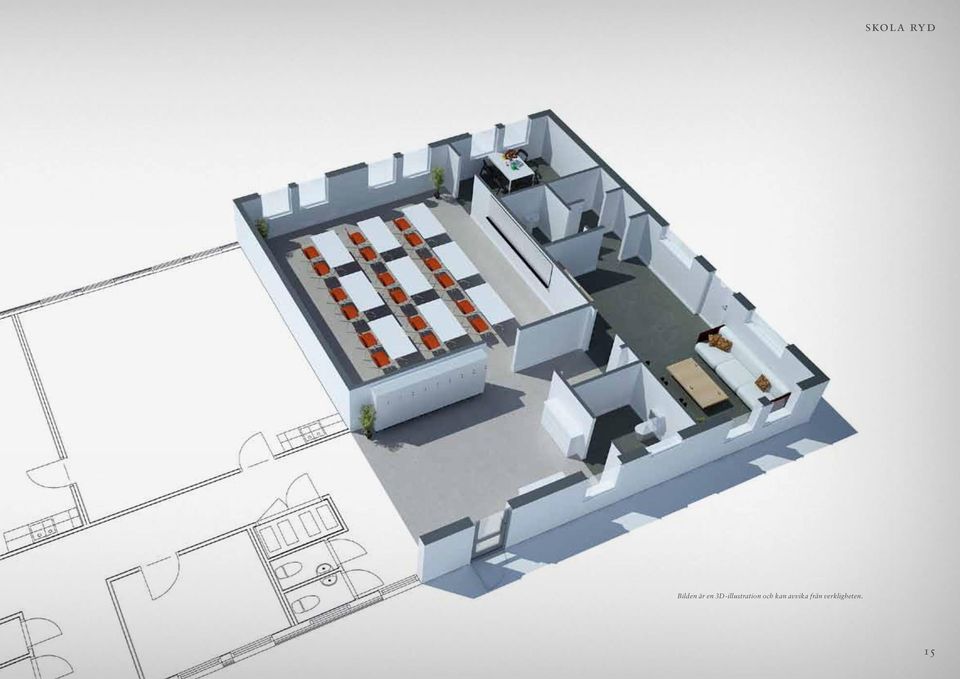

15 skola ryd Bilden är en 3D-illustration och kan avvika från verkligheten. 15

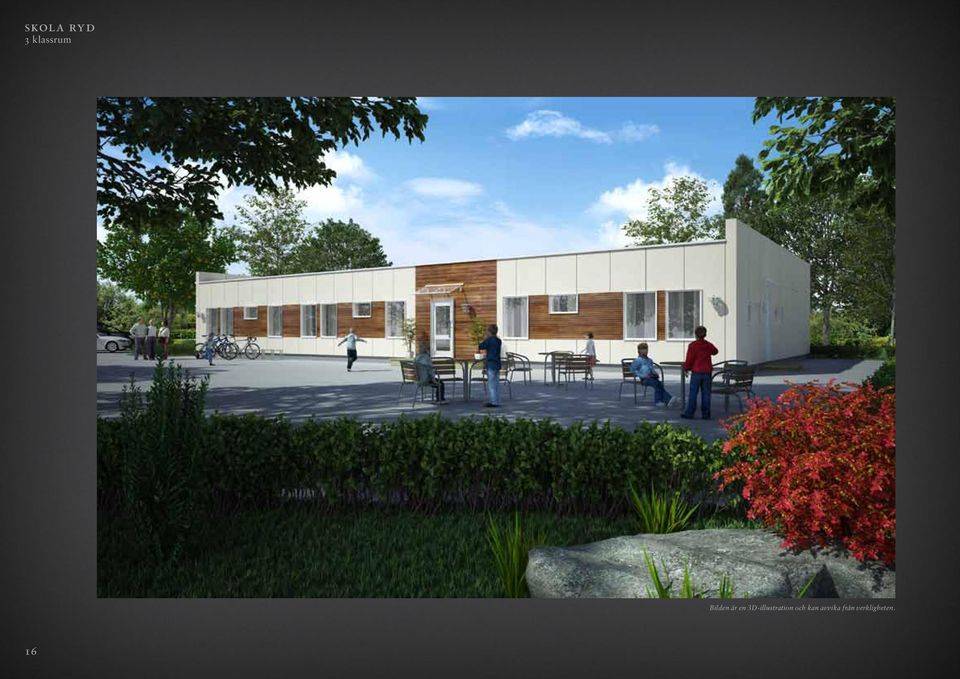

16 skola ryd 3 klassrum Bilden är en 3D-illustration och kan avvika från verkligheten. 16

17 skola ryd 3 klassrum planlösning verksamhetsytor GRUPP 1m entréer, korridorer KLASS 1 KLASS 2 KLASS 3 TEKNIK kök, wc, förråd mm personalutrymmen fakta Klassrum: Våningar: Antal personer: Byggnadsarea (bya): Bruttoarea (bta): Bruksarea (bra): Lokalarea (loa): Lokalarea (loa) /avd: Kök: Personalrum: Fasad: (3x30 ) 346 m m m m 2 90 m 2 Ja (pentry) Ja Träfiberskiva GRUPP STÄD GRUPP skola ryd, 3 klassrum VENT Modern och välkomnande. ENTRÉ ELC R/D PERSONAL Är du nyfiken? Kontakta oss för en öppen diskussion eller detaljerad information om t ex ritningar, teknisk specifikation, referensobjekt och tillval. Våra kontaktuppgifter finns längst bak i broschyren och på I detta utförande har Ryd ett våningsplan med tre klassrum och rymmer sammanlagt ca 90 personer. Skolan har en gemensam och välkomnande entré för samtliga elever. Innanför entrén finns en korridor som binder samman klassrum, grupprum, toaletter och personalrum. I Ryd finns tre grupprum, varav två är centralt placerade i korridoren. Det tredje grupprummet är placerat i direkt anslutning till klassrummet mot personalens del av byggnaden. Personalen har ett eget utrymme i ena gaveln med personalrum, toalett och pentry. Här finns även en avskild personalentré. Ryd kan fungera som en kompelementbyggnad eller som fristående skolbyggnad. Vid behov kan man lägga till fler klassrum. 17

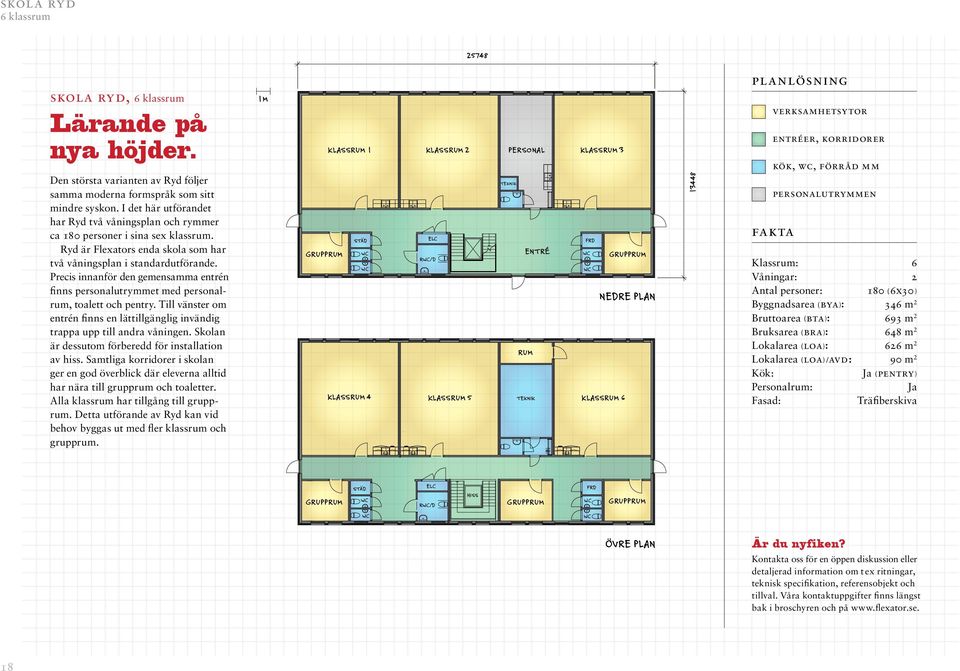

18 skola ryd 6 klassrum planlösning skola ryd, 6 klassrum Lärande på nya höjder. Den största varianten av Ryd följer samma moderna formspråk som sitt mindre syskon. I det här utförandet har Ryd två våningsplan och rymmer ca 180 personer i sina sex klassrum. Ryd är Flexators enda skola som har två våningsplan i standardutförande. Precis innanför den gemensamma entrén finns personalutrymmet med personalrum, toalett och pentry. Till vänster om entrén finns en lättillgänglig invändig trappa upp till andra våningen. Skolan är dessutom förberedd för installation av hiss. Samtliga korridorer i skolan ger en god överblick där eleverna alltid har nära till grupprum och toaletter. Alla klassrum har tillgång till grupprum. Detta utförande av Ryd kan vid behov byggas ut med fler klassrum och grupprum. 1m GRUPP KLASS 1 KLASS 2 STÄD ELC R/D KLASS 4 KLASS 5 PERSONAL KLASS 3 TEKNIK ENTRÉ TEKNIK KLASS 6 GRUPP nedre plan verksamhetsytor entréer, korridorer kök, wc, förråd mm personalutrymmen fakta Klassrum: Våningar: Antal personer: Byggnadsarea (bya): Bruttoarea (bta): Bruksarea (bra): Lokalarea (loa): Lokalarea (loa) /avd: Kök: Personalrum: Fasad: (6x30 ) 346 m m m m 2 90 m 2 Ja (pentry) Ja Träfiberskiva GRUPP STÄD ELC R/D HISS GRUPP GRUPP övre plan Är du nyfiken? Kontakta oss för en öppen diskussion eller detaljerad information om t ex ritningar, teknisk specifikation, referensobjekt och tillval. Våra kontaktuppgifter finns längst bak i broschyren och på 18

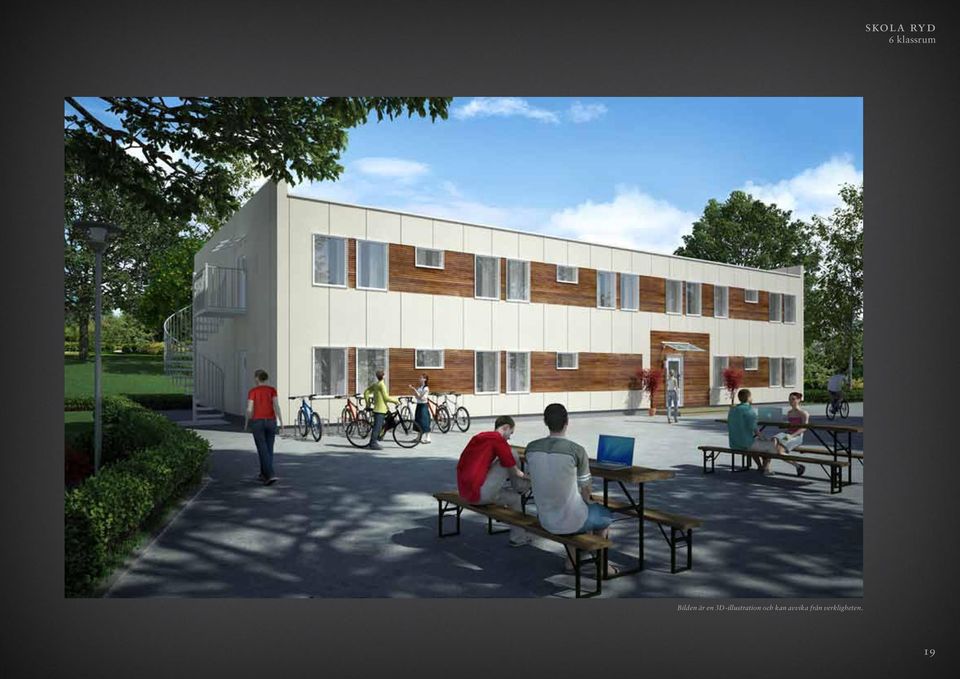

19 skola ryd 6 klassrum Bilden är en 3D-illustration och kan avvika från verkligheten. 19

20 förskola anneberg Anneberg. förskola En storsäljande klassiker. Anneberg är en traditionell förskola där vi har utnyttjat ytan maximalt. Förskolan finns i fyra utföranden två avdelningar i två varianter (a och b), tre avdelningar och fyra avdelningar. Varje avdelning har en yta på ca 124 m 2 och rymmer ca 20 barn. I det största utförandet, med fyra avdelningar, rymmer Anneberg ca 80 barn. Traditionell stående träfasad är standard, men som alternativ kan fasaden kläs med modernt skivmaterial. Förskola Anneberg kan levereras med olika lösningar för teknik-, köks- och personalutrymmen. 20

21 förskola anneberg Bilden är en 3D-illustration och kan avvika från verkligheten. 21

22 förskola anneberg 2 avdelningar (a) Bilden är en 3D-illustration och kan avvika från verkligheten. 22

23 förskola anneberg 2 avdelningar (a) planlösning verksamhetsytor ELC DM KÖK F K 1m entréer, korridorer kök, wc, förråd mm personalutrymmen ATELJÉ T/D HS MS MS MS MAT K/F KAPP R/D HS UC/ST KAPP MAT K/F ATELJÉ MS MS MS HS fakta Avdelningar: Barnplatser: Byggnadsarea (bya): Bruttoarea (bta): Bruksarea (bra): Lokalarea (loa): Lokalarea (loa) /avd: Kök: Personalrum: Fasad: 2 40 (2x20) 321 m m m m m 2 Servering Ja Trä LEK/VILA ALT PLAC SKÖT ENTRÉ KPR VENT PERSONAL ENTRÉ SKÖT LEK/VILA ALT PLAC 1199 Är du nyfiken? Kontakta oss för en öppen diskussion eller detaljerad information om t ex ritningar, teknisk specifikation, referensobjekt och tillval. Våra kontaktuppgifter finns längst bak i broschyren och på förskola anneberg 2 avdelningar (a) Effektiv i varje millimeter. Denna variant av Anneberg är uppbyggd av två avdelningar och är främst tänkt att användas som ett komplement till en befintlig förskola. Den kan även användas som en fristående byggnad. Förskolan rymmer ca 40 barn. Personalutrymmet och köket är centralt placerat mellan de två avdelningarna, vilket gör att man alltid har en god överblick av barnen. Köket har serveringsmöjligheter och är främst anpassat för att servera färdiga måltider. Möjligheter till matlagning och bakning finns i avdelningarnas matrum. Förskolan är yteffektiv tack vare att vi utnyttjat varje millimeter i byggnaden. 23

24 förskola anneberg 2 avdelningar (b) planlösning 1m ST OMKL INLAST DM DISK TT ST TEKNIK KÖK ELC R/D KPR ATELJÉ T/D HS MS MS MS LEK/VILA MAT K/F KAPP SKÖT ENTRÉ ENTRÉ MAT K/F KAPP SKÖT ATELJÉ MS MS MS HS LEK/VILA verksamhetsytor entréer, korridorer kök, wc, förråd mm personalutrymmen fakta PERSONAL 7823 SAMTAL ALT PLAC ALT ENTRÉ ENTRÉ ALT PLAC Avdelningar: Barnplatser: Byggnadsarea (bya): Bruttoarea (bta): Bruksarea (bra): Lokalarea (loa): Lokalarea (loa) /avd: Kök: Personalrum: Fasad: 2 40 (2x20) 367 m m m m m 2 Tillagning Ja Trä förskola anneberg 2 avdelningar (b) Fristående med god överblick. Anneberg finns i två varianter med två avdelningar. I det här större utförandet har vi placerat köket och personalutrymmet vid gaveln. Personalen har en egen entré och tillgång till personalrum, pentry samt tillagningskök. Detta är den stora skillnaden mellan variant b och variant a med två avdelningar. Förskolan rymmer ca 40 barn och klarar sig bra som en fristående byggnad, men också som kompletterande skolverksamhet. Vi har utnyttjat ytan maximalt och varit noga med att göra förskolan lättöverskådlig och tillgänglig oavsett var man befinner sig i byggnaden. Är du nyfiken? Kontakta oss för en öppen diskussion eller detaljerad information om t ex ritningar, teknisk specifikation, referensobjekt och tillval. Våra kontaktuppgifter finns längst bak i broschyren och på 24

25 förskola anneberg 2 avdelningar (b) Bilden är en 3D-illustration och kan avvika från verkligheten. 25

26 förskola anneberg 3 avdelningar Bilden är en 3D-illustration och kan avvika från verkligheten. 26

27 förskola anneberg 3 avdelningar planlösning verksamhetsytor entréer, korridorer kök, wc, förråd mm personalutrymmen fakta Avdelningar: Barnplatser: Byggnadsarea (bya): Bruttoarea (bta): Bruksarea (bra): Lokalarea (loa): Lokalarea (loa) /avd: Kök: Personalrum: Fasad: 3 60 (3x20) 532 m m m m m 2 Mottagning Ja Trä Är du nyfiken? Kontakta oss för en öppen diskussion eller detaljerad information om t ex ritningar, teknisk specifikation, referensobjekt och tillval. Våra kontaktuppgifter finns längst bak i broschyren och på K K TEKNIK /FLÄKT INLAST KÖK ST SAMTAL DISK MAT ELC C-FÖRRÅD ATELJÉ KPR TT/TM ST K/F PERSONAL HS MS MS MS KAPP R/D LEK/VILA SKÖT ENTRÉ ATELJÉ T/D HS MS MS MS LEK/VILA ALT PLAC MAT SKÖT K/F KAPP ENTRÉ ENTRÉ MAT K/F KAPP SKÖT ATELJÉ MS MS MS HS LEK/VILA ALT PLAC förskola anneberg 3 avdelningar Vinkelutförande med möjligheter. Tre avdelningar betyder självklart plats för fler barn. Den här varianten av Anneberg rymmer ca 60 barn. Köket är främst tänkt att fungera som mottagningskök och är placerat tillsammans med förråd samt personalrum i vinkelns yttre hörn. Det smarta med detta utförande är att du kan dela av det närliggande lek- och vilorummet i vinkelns inre hörn för mer förrådsutrymme. På sätt kan du enkelt anpassa utrymmet beroende på ditt behov. Avgränsningen kan göras redan i fabrik, men också i efterhand om det behövs. De streckade linjerna i planritningen markerar avgränsningen. 1m 27

28 förskola anneberg 4 avdelningar 1m ATELJÉ LEK/VILA MAT SKÖT K/F KAPP ENTRÉ ENTRÉ MAT KAPP SKÖT ATELJÉ HS MS MS MS MS MS MS HS förskola anneberg, 4 avdelningar Rymligare kök och stor innergård. Det här är Anneberg i sitt största utförande med fyra avdelningar, placerade i en vinkel. Förskolan rymmer ca 80 barn och har ett tillagningskök samt personalrum. Köksdelen är placerad i en utbyggnad, som även rymmer personalrum och förråd samt utrymmen för matvagnar. Avdelningarna är placerade parvis på varsin sida av köks-, förråds- och personalutrymmet. Det gemensamma samlingsrummet är en central del i byggnaden och bjuder in till aktiviteter och lek. De yttre avdelningarna passar bättre för lugn och ro. Mellan avdelningarnas matrum finns stora pardörrar som bjuder in till gemensamma aktiviteter. K/F T/D LEK/VILA SKÖT LEK/VILA ENTRÉ ENTRÉ SKÖT TEKNIK ELC LEK/VILA KAPP KAPP PERSONAL R MS MS MS HS K/F K/F T/D ST TT FÖRRÅD KPR ATELJÉ ATELJÉ DISP MAT MAT SAMTAL DISK OMK ST RENS KÖK INLAST planlösning verksamhetsytor entréer, korridorer kök, wc, förråd mm personalutrymmen fakta Avdelningar: Barnplatser: Byggnadsarea (bya): Bruttoarea (bta): Bruksarea (bra): Lokalarea (loa): Lokalarea (loa) /avd: Kök: Personalrum: Fasad: 4 80 (4x20) 709 m m m m m 2 Tillagning Ja Trä Är du nyfiken? Kontakta oss för en öppen diskussion eller detaljerad information om t ex ritningar, teknisk specifikation, referensobjekt och tillval. Våra kontaktuppgifter finns längst bak i broschyren och på 28

29 förskola anneberg 4 avdelningar Bilden är en 3D-illustration och kan avvika från verkligheten. 29

30 förskola solberga Solberga. förskola Generös på flera sätt. Förskola Solberga är Flexators största skola och kan anpassas för en mängd miljöer. Den finns som standard med två, tre eller fyra avdelningar. Varje avdelning rymmer ca 20 barn och har en yta på ca 166 m 2. Det gör att det finns 42 m 2 mer yta per avdelning jämfört med förskolan Anneberg. När vi utformade Solberga var ni noga med att skapa stora, luftiga och trivsamma ytor för både barnen och personalen. Fasaden varieras med liggande och stående träpanel i ett attraktivt samspel. Du kan också få Solberga med antingen liggande eller stående panel, eller med skivmaterial för modern stadsmiljö. Förskolan kan levereras med olika smarta lösningar för teknik, kök, förvaring och personal. 30

31 förskola solberga Bilden är en 3D-illustration och kan avvika från verkligheten. 31

32 förskola solberga 2 avdelningar Bilden är en 3D-illustration och kan avvika från verkligheten. 32

33 förskola solberga 2 avdelningar planlösning ALT PLAC ALT PLAC verksamhetsytor entréer, korridorer LEK/VILA ATELJÉ T/D TM/TT ATELJÉ LEK/VILA KÖK OMKL ST /D INLAST 1m kök, wc, förråd mm personalutrymmen fakta Avdelningar: Barnplatser: Byggnadsarea (bya): Bruttoarea (bta): Bruksarea (bra): Lokalarea (loa): Lokalarea (loa) /avd: Kök: Personalrum: Fasad: 2 40 (2x20) 457 m m m m m 2 Tillagning Ja Trä MS MS MS MAT K/F ELC SKÖT STÄD / ENTRÉ/ KPR R/D ENTRÉ/ KPR SKÖT förskola solberga, 2 avdelningar Rymligt och effektivt i varje detalj. MS MS MS K/F MAT 1200 ELC R/D SAMTAL DISK STÄD TT TEKNIK PERSONAL Är du nyfiken? Kontakta oss för en öppen diskussion eller detaljerad information om t ex ritningar, teknisk specifikation, referensobjekt och tillval. Våra kontaktuppgifter finns längst bak i broschyren och på Den här varianten av Solberga har två avdelningar och rymmer ca 40 barn. Här finns en stor och centralt placerad entré som erbjuder ett lättillgängligt kapprum med goda förvaringsmöjligheter och gott om svängrum. I Solberga har vi varit noga med att utnyttja alla utrymmen maximalt. Förskolan har ett tillagningskök och personalutrymmen i en avskild gavel. Skötrummen finns i anslutning till entrén och är tillgängliga från två håll för att underlätta logistiken. I varje avdelning finns lek- och vilrum. Mellan dessa finns ateljéer med tillhörande diskbänkar. Skolan har två matrum med pentry som bjuder in till matlagning och bakning tillsammans med barnen. 33

34 förskola solberga 3 avdelningar ALT PLAC ALT PLAC planlösning 1m MS MS MS K/F MAT LEK/VILA ELC SKÖT T/D ATELJÉ ENTRÉ/ KPR TT/TM STÄD förskola solberga, 3 avdelningar Barnens behov bestämmer. ATELJÉ R/D ENTRÉ/ KPR SKÖT I det här utförandet har Solberga tre avdelningar med plats för ca 60 barn. Personalutrymmen och kök är placerade i vinkelns yttre hörn. Köket är främst tänkt att fungera som ett mottagnings- och serveringskök. I anslutning till köket finns två gemensamma matrum som är placerade i vinkelns inre hörn. Båda matrummen är utrustade med pentry. I standardutförande avgränsas matrummen med förråd, men vid behov kan vi frigöra ytan i fabriken så att du får ett stort och gemensamt matrum. Precis som i sin mindre variant erbjuder detta utförande en stor entré med generösa ytor. Skillnaden är ytterligare en entré i den tredje avdelningen. Samtliga entréer ligger i direkt anslutning till skötrum som är tillgängliga från två håll. LEK/VILA K/F MS MS MS MAT SKÖT MAT ENTRÉ PERSONAL R ELC KPR K/F KPR MS MS MS ELC R/D SAMTAL C-FÖRRÅD DISK LEK/VILA ST TEKNIK ATELJÉ KÖK K INLAST ALT PLAC verksamhetsytor entréer, korridorer kök, wc, förråd mm personalutrymmen fakta Avdelningar: Barnplatser: Byggnadsarea (bya): Bruttoarea (bta): Bruksarea (bra): Lokalarea (loa): Lokalarea (loa) /avd: Kök: Personalrum: Fasad: 3 60 (3x20) 665 m m m m m 2 Mottagning Ja Trä Är du nyfiken? Kontakta oss för en öppen diskussion eller detaljerad information om t ex ritningar, teknisk specifikation, referensobjekt och tillval. Våra kontaktuppgifter finns längst bak i broschyren och på 34

35 förskola solberga 3 avdelningar Bilden är en 3D-illustration och kan avvika från verkligheten. 35

36 förskola solberga 4 avdelningar Bilden är en 3D-illustration och kan avvika från verkligheten. 36

37 förskola solberga 4 avdelningar planlösning ATELJÉ ATELJÉ PERSONAL SAMTAL 1m verksamhetsytor LEK/VILA T/D LEK/VILA FLÄKT/ TEKNIK ST entréer, korridorer kök, wc, förråd mm personalutrymmen MS MS MS MAT K/F ELC STÄD / ENTRÉ/ KPR R/D ENTRÉ/ KPR K/F MS MS MS MAT ELC KORRIDOR KPR ST DISP OMKL DISK DM RENS KÖK INLAST fakta SKÖT SKÖT Avdelningar: Barnplatser: Byggnadsarea (bya): Bruttoarea (bta): Bruksarea (bra): Lokalarea (loa): Lokalarea (loa) /avd: Kök: Personalrum: Fasad: 4 80 (4x20) 885 m m m m m 2 Tillagning Ja Trä Är du nyfiken? Kontakta oss för en öppen diskussion eller detaljerad information om t ex ritningar, teknisk specifikation, referensobjekt och tillval. Våra kontaktuppgifter finns längst bak i broschyren och på förskola solberga, 4 avdelningar Störst av alla. Denna variant av Solberga rymmer ca 80 barn i sina fyra avdelningar. Till ytan är den störst av Flexators standardskolor. Tillagningsköket är betydligt större än i sina mindre varianter eftersom vi har placerat det i en utbyggnad vid vinkelns yttre hörn. Här finns även ett stort och rymligt förråd för t ex köksutrustning och matvagnar. I Solbergas fyra avdelningar har vi låtit allt få mer plats. Samtliga avdelningar har egna matrum med tillhörande pentry. Matrummen i vinkelns inre hörn är avgränsade med förråd, men om du vill kan vi tillverka byggnaden med ett gemensamt matrum i anslutning till köket. Mot innergården finns stora och luftiga entréer där vi har utnyttjat ytan maximalt. Skötrummen är placerade vid matrummen och är tillgängliga från respektive matrum och entré. Solbergas fyra avdelningar bjuder in till lika mycket lek som lugn och ro, tack vare den smarta planlösningen. SKÖT SKÖT MAT ENTRÉ/ KPR ENTRÉ/ KPR ELC MAT K/F K/F MS MS MS R/D STÄD/ MS MS MS LEK/VILA T/D LEK/VILA ATELJÉ ATELJÉ

38 förskola lekeryd Lekeryd. förskola /skola Finurligt flexibel. Lekeryd är vår kanske mest flexibla skola i standardsortimentet. Du väljer själv om den ska byggas för förskolebarn eller lite äldre skolbarn. I grunden är det en förskola som kan göras om till exempelvis en låg- eller mellanstadieskola. På så sätt kan du alltid täcka dina lokalbehov oberoende av hur många barn som föds i samhället. Lekeryd täcker de flesta utbildningsbehov och kan även tillverkas som t ex högstadieskola eller vuxengymnasium. Byggnaden finns med två och fyra avdelningar för förskolor samt fyra klassrum för skolor. I förskoleutförande rymmer varje avdelning ca 20 barn och i skolutförande rymmer varje klassrum ca 30 personer. Fasaden är uppbyggd av modernt, enfärgat skivmaterial. Om du vill kan du variera fasadskivornas färg i ett spännande och inbjudande rutmönster. Lekeryd är relativt enkel att bygga ut med fler avdelningar och kan levereras med olika lösningar för teknik-, köks- och personalutrymmen. 38

39 förskola lekeryd Bilden är en 3D-illustration och kan avvika från verkligheten. 39

40 förskola lekeryd 2 avdelningar Bilden är en 3D-illustration och kan avvika från verkligheten. 40

41 förskola lekeryd 2 avdelningar planlösning verksamhetsytor entréer, korridorer ATELJÉ T/D KÖK OMKL 1m kök, wc, förråd mm personalutrymmen LEK FLÄKT/ TEKNIK SKÖT LEK MAT ELC INLAST TT STÄD fakta Avdelningar: Barnplatser: Byggnadsarea (bya): Bruttoarea (bta): Bruksarea (bra): Lokalarea (loa): Lokalarea (loa) /avd: Gemensam yta: Kök: Personalrum: Fasad: 2 40 (2x20) 443 m m m m m 2 90 m 2 Tillagning Ja Skivmaterial Är du nyfiken? Kontakta oss för en öppen diskussion eller detaljerad information om t ex ritningar, teknisk specifikation, referensobjekt och tillval. Våra kontaktuppgifter finns längst bak i broschyren och på KAPP ENTRÉ R/D förskola lekeryd, 2 avdelningar Utrymme för lek och lärande. STÄD I det här utförandet byggs Lekeryd som en förskola med två avdelningar med plats för ca 40 barn, men förskolan kan vid senare tillfälle byggas om till en skola. Om du vill kunna ändra skolform i framtiden, förbereder vi för det redan i fabriken. Flexibiliteten är ständigt närvarande i Lekeryd och vi har effektivt utnyttjat varje del för att uppmana till lärande och lek, men också till lugn och ro. Köks- och personalutrymmen är samlade i ena delen av byggnaden, på motsatt sida av avdelningarna. I tillagningsköket finns genomtänkta arbetsytor, förråd och en smidig lösning för inlastning. Mellan personalens och barnens del finns ett gemensamt mat- och lekrum med tillagningsmöjligheter. Lekeryd har en gemensam entré som gör det lätt att ta sig till varje avdelning. Vid behov kan Lekeryd även användas som komplementbyggnad till en befintlig förskola. DISK SAMTAL TEKNIK K/F PERSONAL 41

42 förskola lekeryd 4 avdelningar planlösning 1m ATELJÉ PERSONAL SAMTAL verksamhetsytor MAT entréer, korridorer LEK FLÄKT/ TEKNIK SKÖT LEK R/D KPR ELC KÖK kök, wc, förråd mm personalutrymmen KAPP ENTRÉ förskola lekeryd, 4 avdelningar Liv och rörelse, dag som kväll R/D STÄD STÄD R/D ENTRÉ KAPP SKÖT TEKNIK ST LEK FLÄKT/ TEKNIK DISK DM ATELJÉ fakta Avdelningar: Barnplatser: Byggnadsarea (bya): Bruttoarea (bta): Bruksarea (bra): Lokalarea (loa): Lokalarea (loa) /avd: Gemensam yta: Kök: Personalrum: Fasad: 4 80 (4x20) 730 m m m m m m 2 Mottagning Ja Skivmaterial Precis som sin mindre variant är Lekeryd med fyra avdelningar en flexibel lösning för olika skolformer. Den byggs som en förskola med plats för ca 80 barn, men kan ändra form till exempelvis en låg-, mellaneller högstadieskola. Om du vill ha möjligheten att ändra skolformen i framtiden förbereder vi för ombyggnaden redan i fabriken. Avdelningarna är placerade mot innergården och förskolans kortsidor. I vinkelns yttre hörn finns bl a mottagningskök, diskrum, personalrum och en lösning för matinlastning. Det gemensamma lek- och matrummet är navet i Lekeryd och är placerat i byggnadens inre vinkel mot innergården. Denna del av förskolan kan enkelt delas av med en vikvägg. Det fina ljusinsläppet i kombination med den öppna ytan gör att man kan hyra ut denna del av byggnaden för kvälls- och helgaktiviteter. I detta utförande har Lekeryd två gemensamma entréer LEK Är du nyfiken? Kontakta oss för en öppen diskussion eller detaljerad information om t ex ritningar, teknisk specifikation, referensobjekt och tillval. Våra kontaktuppgifter finns längst bak i broschyren och på 42

43 förskola lekeryd 4 avdelningar Bilden är en 3D-illustration och kan avvika från verkligheten. 43

44 skola lekeryd 4 klassrum Bilden är en 3D-illustration och kan avvika från verkligheten. 44

45 skola lekeryd 4 klassrum planlösning verksamhetsytor EV. GRUPP ATELJÉ ATELJÉ 1m entréer, korridorer kök, wc, förråd mm personalutrymmen KLASS FLÄKT/ TEKNIK T/D KLASS KLASS KLASS FLÄKT/ TEKNIK fakta Klassrum: Antal personer: Byggnadsarea (bya): Bruttoarea (bta): Bruksarea (bra): Lokalarea (loa): Lokalarea (loa) /avd: Kök: Personalrum: Fasad: (4x30 ) 488 m m m m m 2 Nej Nej Skivmaterial GRUPP KAPP ENTRÉ R/D STÄD GRUPP GRUPP KAPP ENTRÉ R/D STÄD GRUPP skola lekeryd, 4 klassrum Ändra verksamheten efter behov. Är du nyfiken? Kontakta oss för en öppen diskussion eller detaljerad information om t ex ritningar, teknisk specifikation, referensobjekt och tillval. Våra kontaktuppgifter finns längst bak i broschyren och på Det finns flera valmöjligheter i detta skolutförande och byggnaden täcker de flesta utbildningsbehov. Vid tillverkningen kan vi förbereda Lekeryd för en eventuell ombyggnad. På så sätt blir det enklare att anpassa verksamheten och ändra skolformen om behovet ändras i framtiden. Skolan har fyra klassrum och rymmer sammanlagt ca 120 personer. Mellan klassrummen finns ateljéer och utanför finns grupprum för lärande i lugn och ro. Om du vill kan vi anpassa byggnaden efter elevernas behov och skapa fler grupprum. Skolan har två gemensamma entréer som leder in till elevernas kapprum. Här finns även toaletter och förrådsutrymmen. Lekeryd passar perfekt som komplementbyggnad till en befintlig skolverksamhet eller om du vill göra förskolan till en skola. Det gör att du alltid kan täcka dina lokalbehov. Om du önskar kan vi lägga till ett fristående kök. I kombination med skolans flyttbarhet erbjuder Lekeryd exceptionell flexibilitet för olika skolformer. 45

46 46

47 47

48 kvalitet & kontakt Kvalitetsstämplad klokhet. Kontakt Bygger du med Flexator kan du vara säker på att du har en partner som uppfyller alla myndighetskrav, byggregler och branschnormer. Alla våra byggnader projekteras och utförs enligt Boverkets Byggregler och Konstruktionsregler (bbr och eks) med ama-serien som grund. För Flexator är det viktigt att ständigt förbättra våra typhus, produktionsmetoder och dagliga processer. Vi ser det dessutom som en självklarhet att minska vår miljöpåverkan och medverka till en bättre miljö. Flexator är sedan en lång tid kvalitetscertifierade enligt iso 9001 och miljöcertifierade enligt iso Mer information om vårt kvalitetsarbete hittar du på Certifierad ISO 9001 ISO försäljning Din närmaste säljansvarige finns på eller på telefon Kom ihåg! Flexator reserverar sig för konstruktions-, färg- och materialförändringar samt lagändringar och lokala bestämmelser som kan påverka planlösningar och utformningen av våra typhus. Bilderna i denna broschyr kan avvika något från verkligheten. Denna broschyr presenterar endast våra standardskolor; med hjälp av våra arkitekter kan du få en specialanpassad byggnad efter dina behov, krav och önskemål. Nyfiken på mer? Kontakta oss för mer information samt detaljerade tekniska beskrivningar av samtliga förskolor och skolor. Vi har en öppen diskussion med dig och svarar på alla dina frågor om t ex teknik, ritningar, referensobjekt och tillval. För smidighetens skull har vi olika säljområden inom Sverige. Ring eller gå in på för mer information och kontaktuppgifter till närmaste säljansvarig. Broschyren i mobilen! Skanna qr-koden med kameran på din mobiltelefon för att göra broschyren digital. Om du sparar ner den på telefonen har du alltid tillgång till innehållet, oavsett var du befinner dig. Allt du behöver är en app som kan hantera qr-koder. Exempel på telefoner är iphone eller valfri Androidtelefon. För att hitta en app kan du besöka Appstore eller Android Market och söka på t ex qr. produktion anneberg Solbergavägen Anneberg Tel gråbo Olstorpsvägen Gråbo Tel eslöv Verkstadsvägen Eslöv Tel

49 49

50 typer av typhus Bredden i den moderna bygglösningen. Januari Foto: Sebastian Streith, Patrik Svedberg. Skolor Flexator har byggt tusentals förskolor, skolor, avdelningar, klassrum och tillbyggnader sedan Vi bygger allt från klassiska förskolor till undervisningslokaler med t ex slöjd-, kemi- och gymnastiksalar. Våra typhus kännetecknas av tydlig funktion där vi sätter barn, elever och personal i främsta rummet. Boende Flexator bygger främst boenden inom vårdsektorn och framförallt gruppboenden. Vi har kostnadseffektiva lösningar med hög kvalitet där trivsel och omtanke alltid är i centrum. Flexator bygger även byggnader för äldrevård, studentboenden, hotell samt bostäder för särskilda behov. Kontor Flexator bygger kontor med samma beprövade koncept som används för skolor och boenden. Vi har två standardutföranden med antingen enkelkorridor eller dubbelkorridor. Med vår hjälp kan din verksamhet växa och du väljer själv om du vill ha en färdig lösning eller utveckla ett unikt kontor tillsammans med oss. Bodar Flexator bygger främst mobila arbetsbodar för byggplatsetableringar. Vi erbjuder överlägsen funktion och flyttbarhet för den tillfälliga arbetsmiljön. Bodarna uppfyller alla lagar och regler för byggarbetsplatser. Våra bodar kan även användas som tillfälliga lösningar för t ex kontor, utbildning, utställningar och mässor. 50
