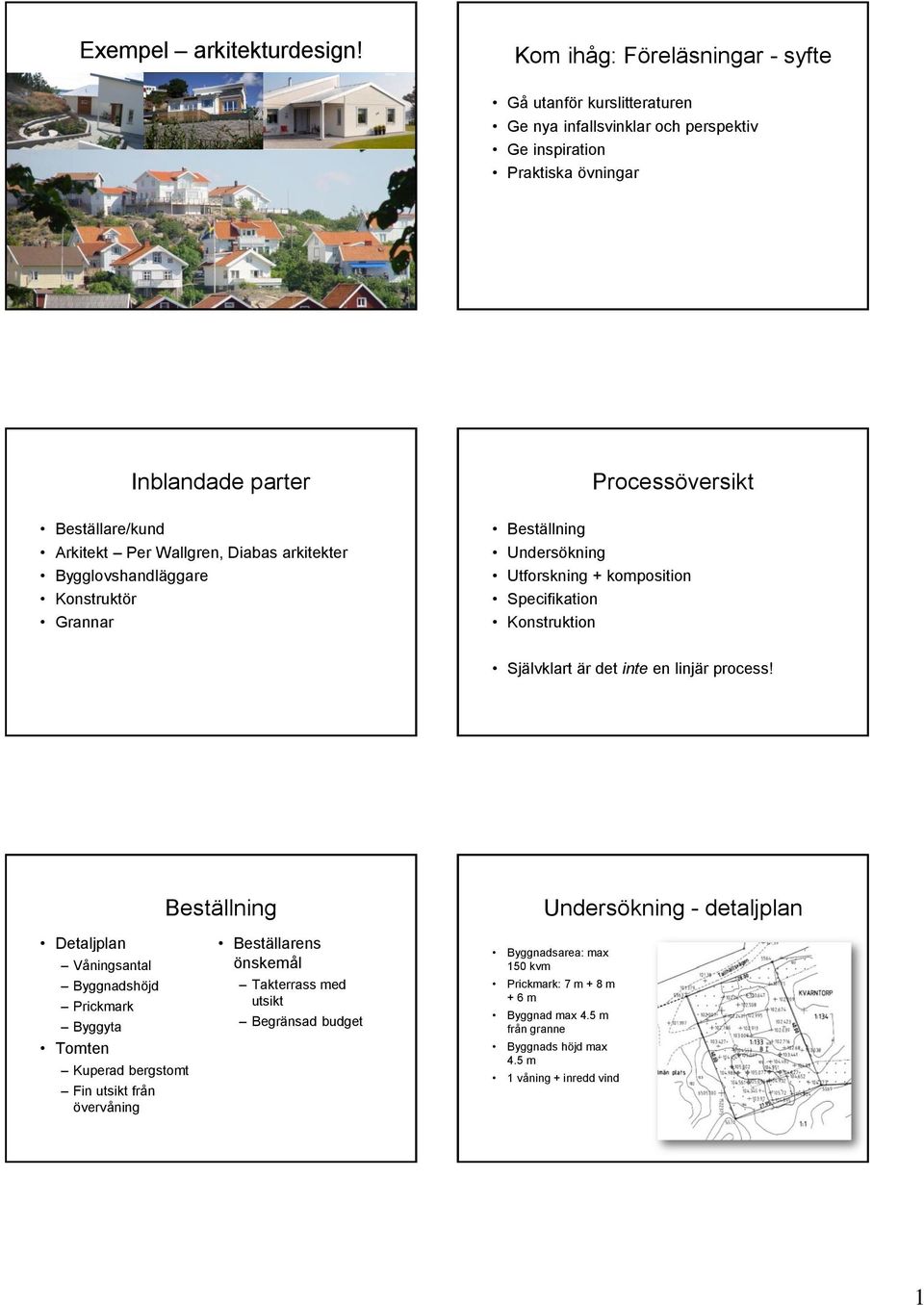

1 Exempel arkitekturdesign! Kom ihåg: Föreläsningar - syfte Gå utanför kurslitteraturen Ge nya infallsvinklar och perspektiv Ge inspiration Praktiska övningar Beställare/kund Inblandade parter Arkitekt Per Wallgren, Diabas arkitekter Bygglovshandläggare Konstruktör Grannar Beställning Processöversikt Undersökning Utforskning + komposition Specifikation Konstruktion Självklart är det inte en linjär process! Beställning Undersökning - detaljplan Detaljplan Våningsantal Byggnadshöjd Prickmark Byggyta Tomten Kuperad bergstomt Fin utsikt från övervåning Beställarens önskemål Takterrass med utsikt Begränsad budget Byggnadsarea: max 150 kvm Prickmark: 7 m + 8 m + 6 m Byggnad max 4.5 m från granne Byggnads höjd max 4.5 m 1 våning + inredd vind 1

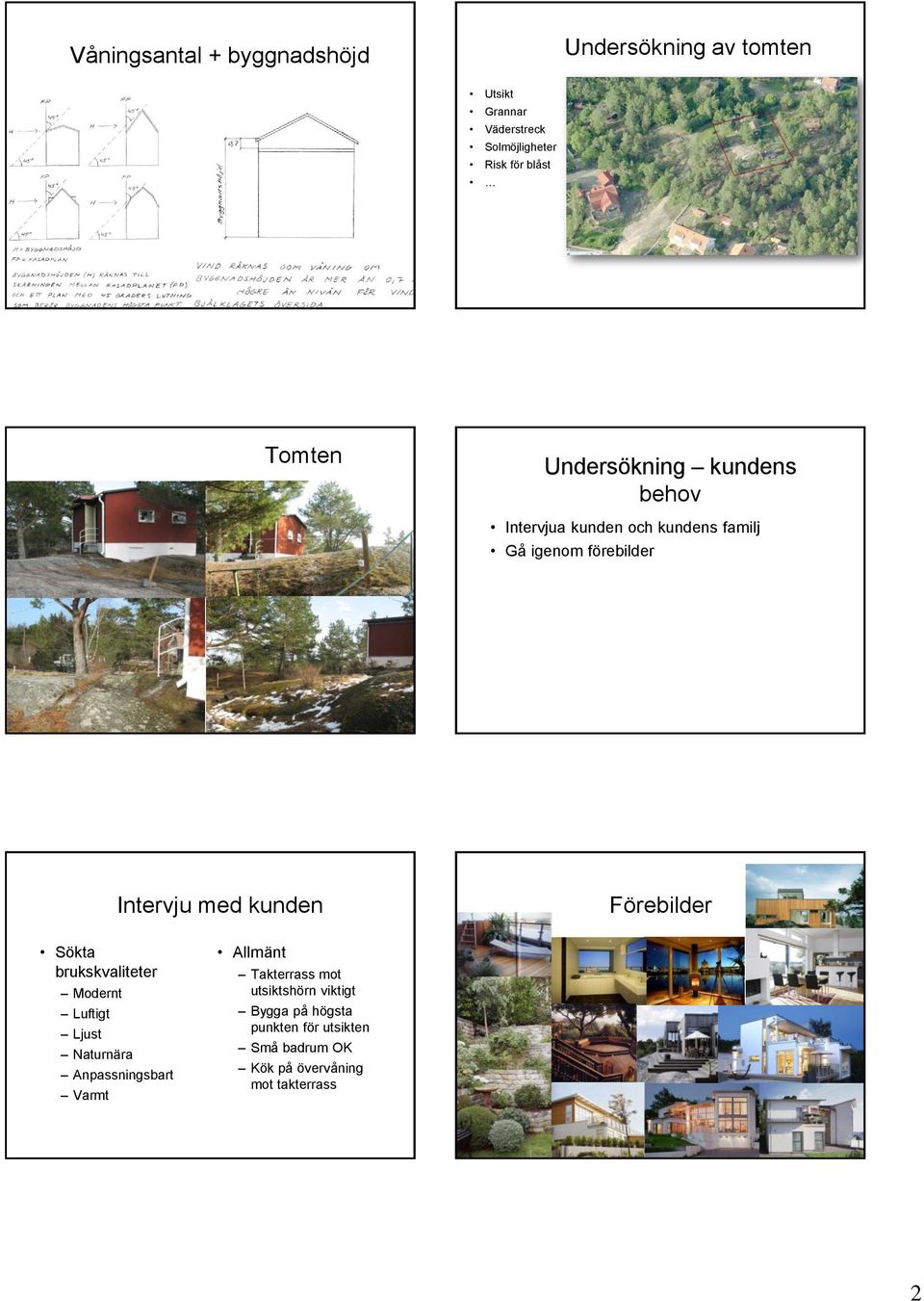

2 Våningsantal + byggnadshöjd Undersökning av tomten Utsikt Grannar Väderstreck Solmöjligheter Risk för blåst Tomten Undersökning kundens behov Intervjua kunden och kundens familj Gå igenom förebilder Intervju med kunden Förebilder Sökta brukskvaliteter Modernt Luftigt Ljust Naturnära Anpassningsbart Varmt Allmänt Takterrass mot utsiktshörn viktigt Bygga på högsta punkten för utsikten Små badrum OK Kök på övervåning mot takterrass 2

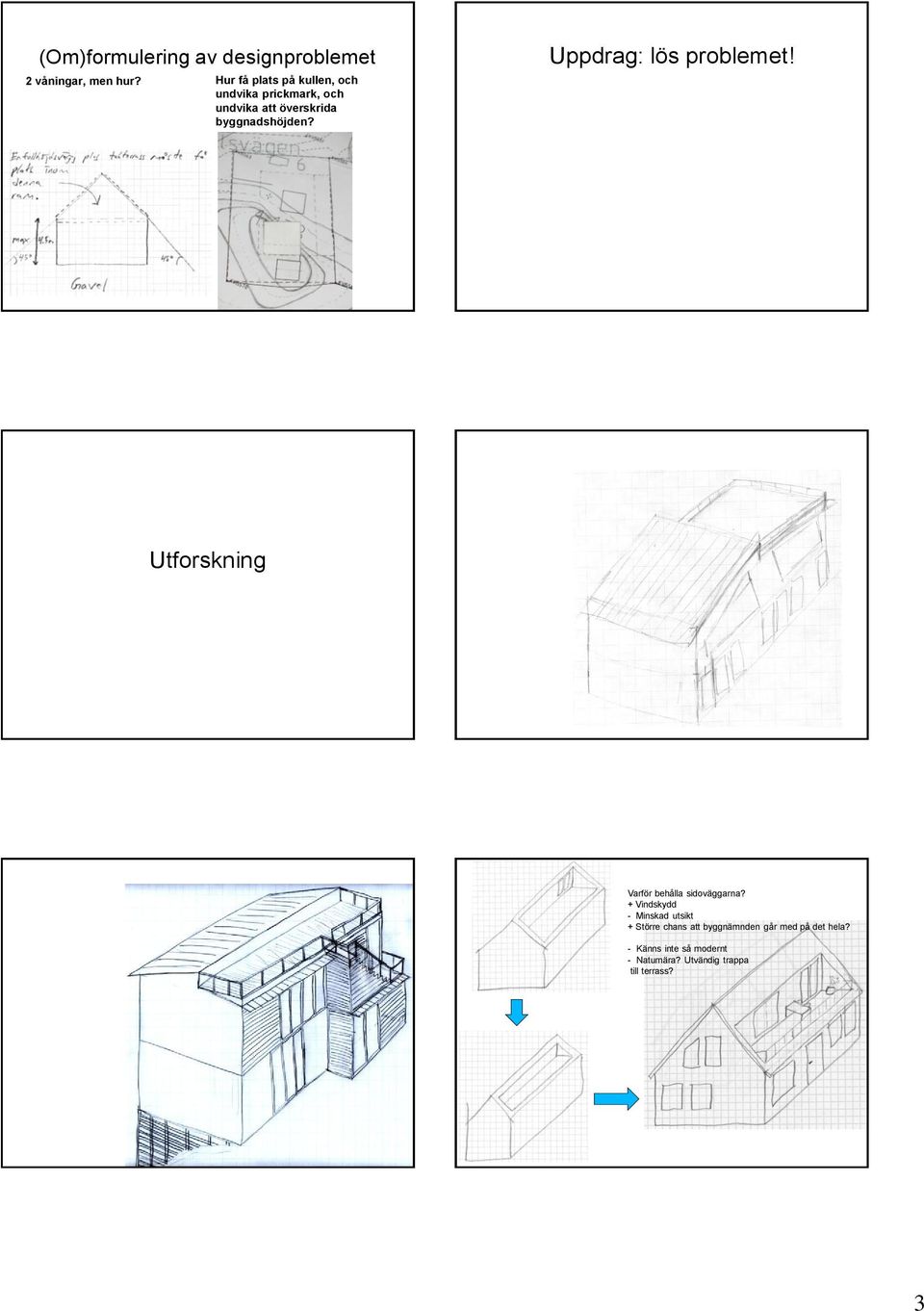

3 (Om)formulering av designproblemet 2 våningar, men hur? Hur få plats på kullen, och undvika prickmark, och undvika att överskrida byggnadshöjden? Uppdrag: lös problemet! Utforskning Varför behålla sidoväggarna? + Vindskydd - Minskad utsikt + Större chans att byggnämnden går med på det hela? - Känns inte så modernt - Naturnära? Utvändig trappa till terrass? 3

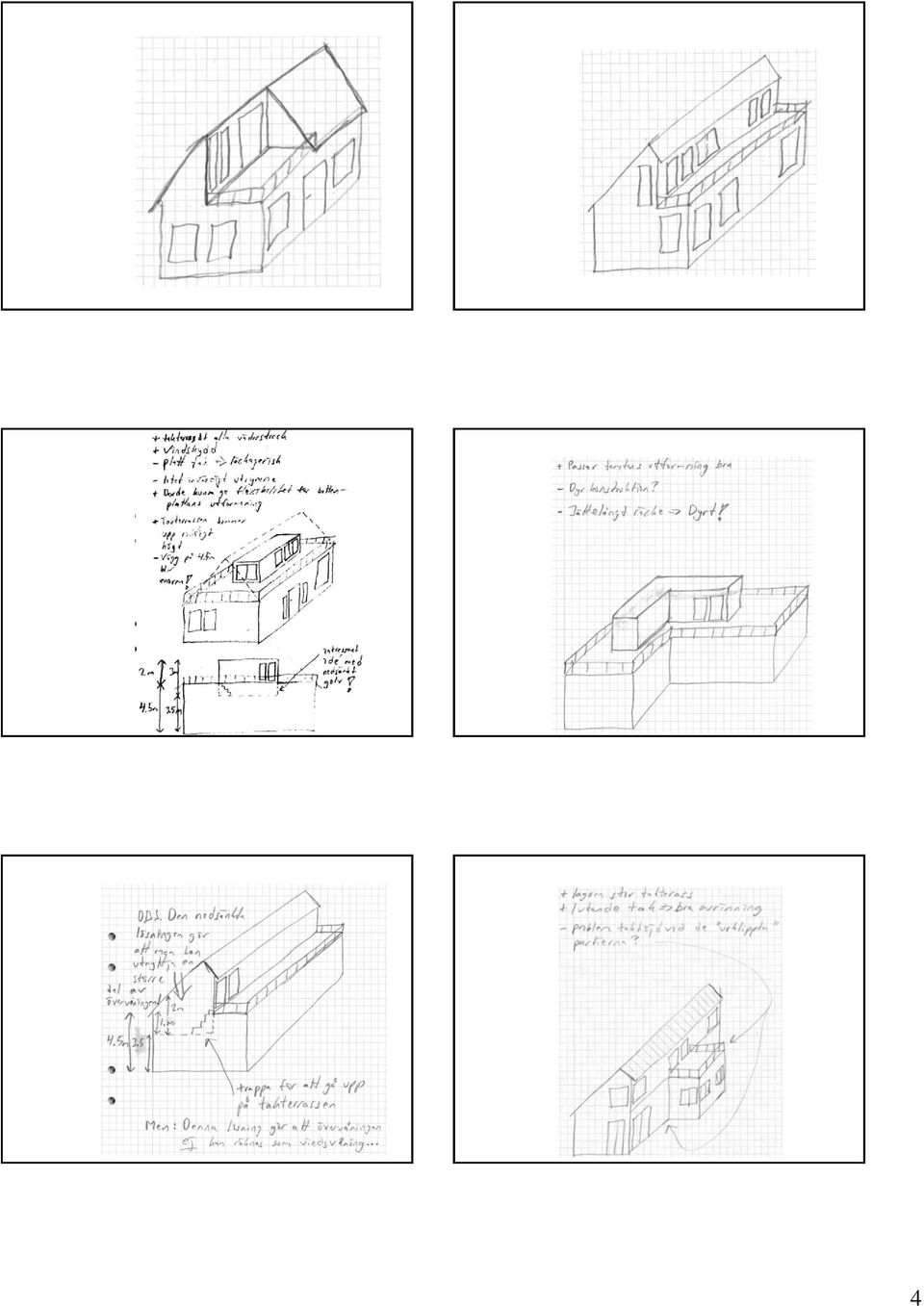

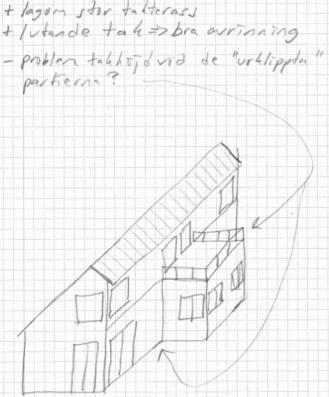

4 4

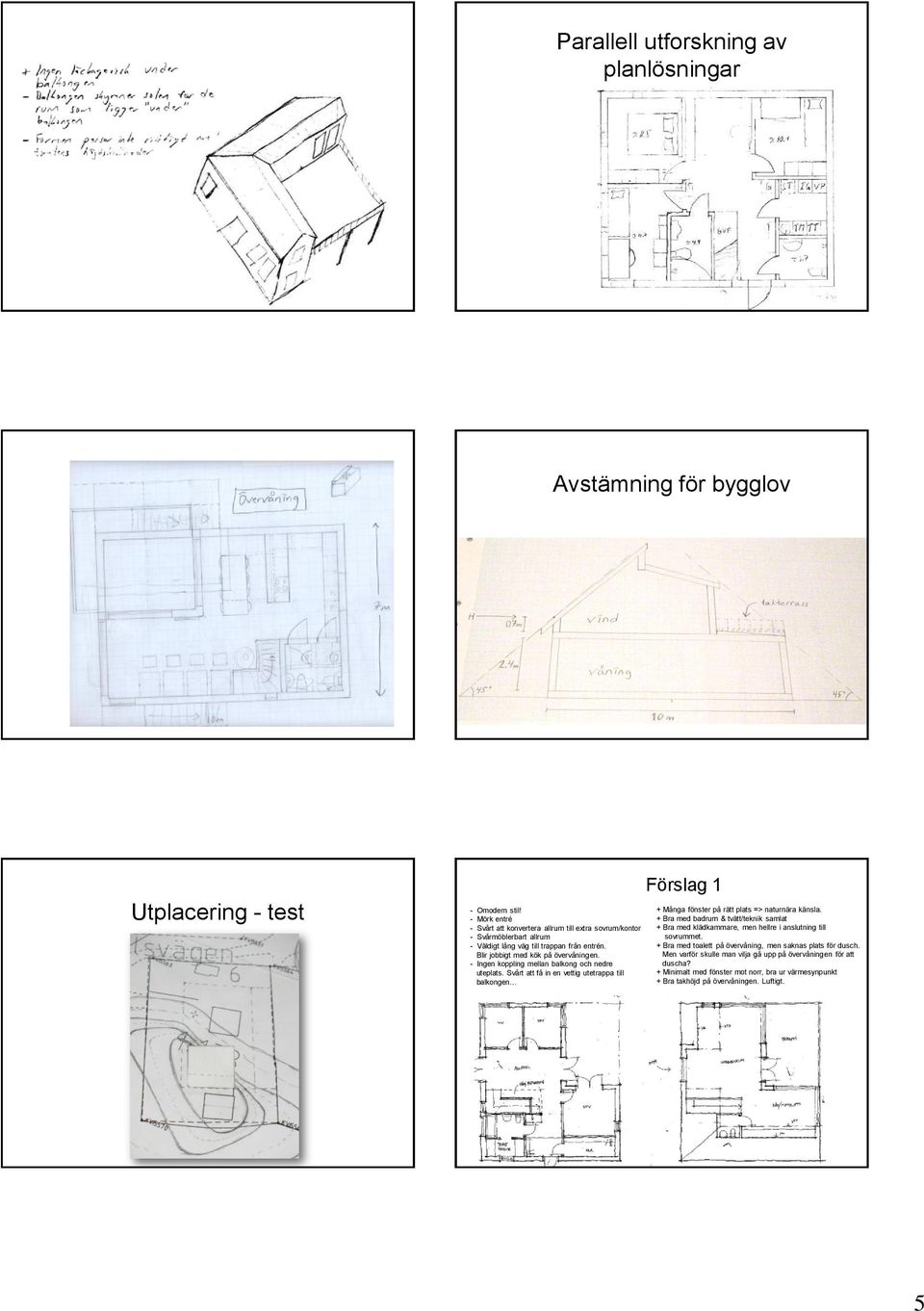

5 Parallell utforskning av planlösningar Avstämning för bygglov Utplacering - test Förslag 1 - Omodern stil! + Många fönster på rätt plats => naturnära känsla. - Mörk entré + Bra med badrum & tvätt/teknik samlat - Svårt att konvertera allrum till extra sovrum/kontor + Bra med klädkammare, men hellre i anslutning till - Svårmöblerbart allrum sovrummet. - Väldigt lång väg till trappan från entrén. + Bra med toalett på övervåning, men saknas plats för dusch. Blir jobbigt med kök på övervåningen. Men varför skulle man vilja gå upp på övervåningen för att - Ingen koppling mellan balkong och nedre duscha? uteplats. Svårt att få in en vettig utetrappa till + Minimalt med fönster mot norr, bra ur värmesynpunkt balkongen + Bra takhöjd på övervåningen. Luftigt. 5

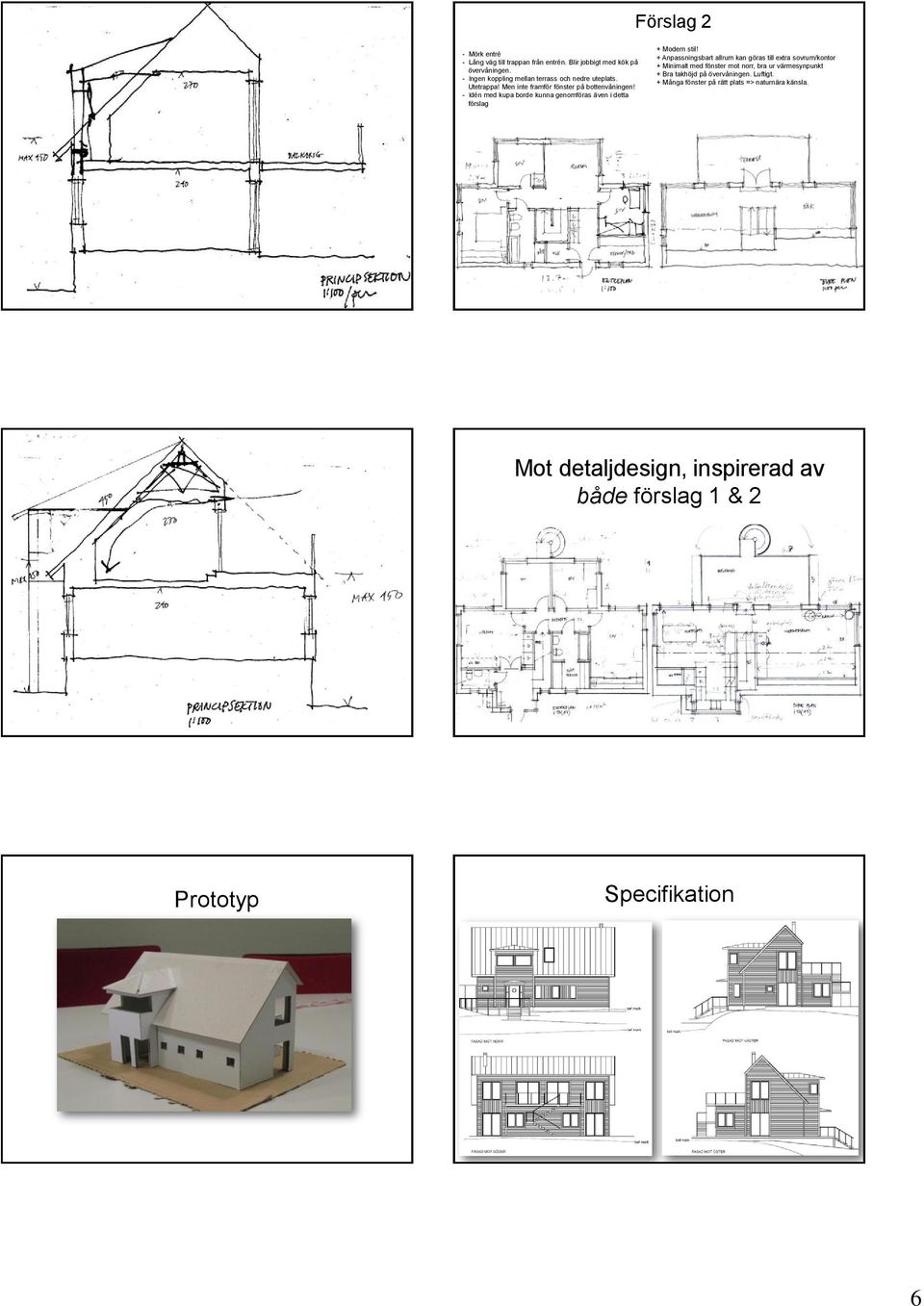

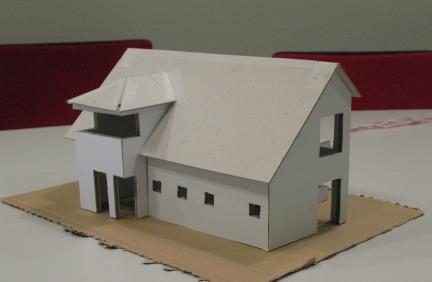

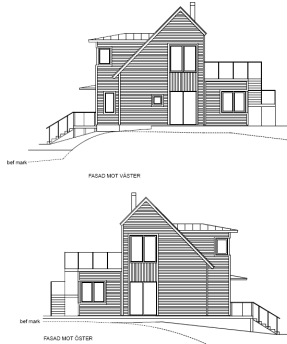

6 Förslag 2 - Mörk entré - Lång väg till trappan från entrén. Blir jobbigt med kök på övervåningen. - Ingen koppling mellan terrass och nedre uteplats. Utetrappa! Men inte framför fönster på bottenvåningen! - Idén med kupa borde kunna genomföras även i detta förslag + Modern stil! + Anpassningsbart allrum kan göras till extra sovrum/kontor + Minimalt med fönster mot norr, bra ur värmesynpunkt + Bra takhöjd på övervåningen. Luftigt. + Många fönster på rätt plats => naturnära känsla. Mot detaljdesign, inspirerad av både förslag 1 & 2 Prototyp Specifikation 6

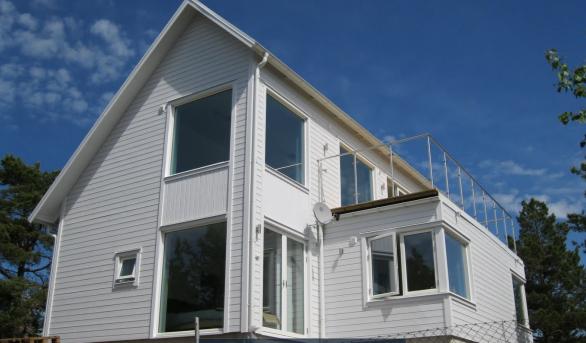

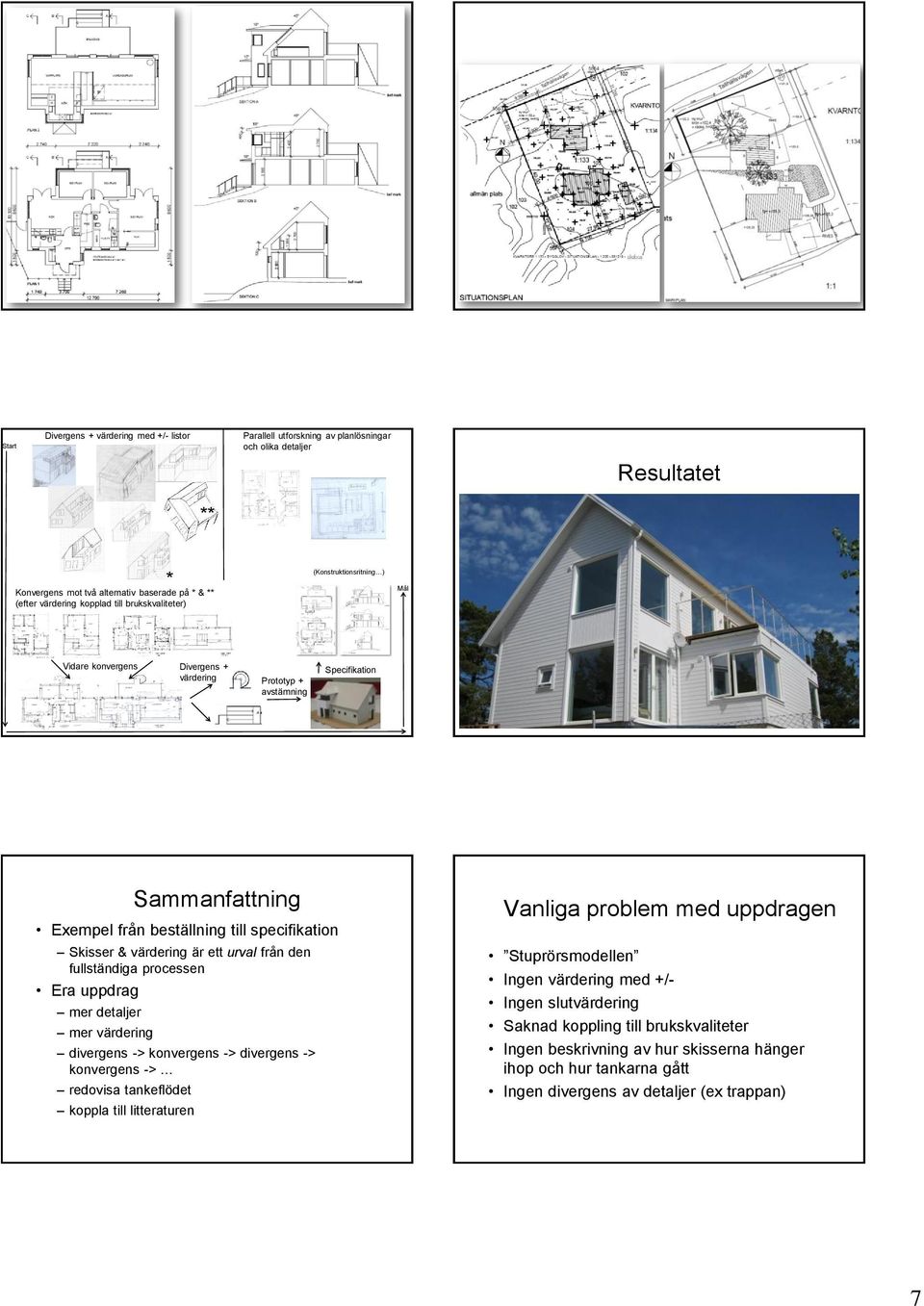

7 Start Divergens + värdering med +/- listor Parallell utforskning av planlösningar och olika detaljer Resultatet ** Konvergens mot två alternativ baserade på * & ** (efter värdering kopplad till brukskvaliteter) * (Konstruktionsritning ) Mål Vidare konvergens Divergens + värdering Prototyp + avstämning Specifikation Sammanfattning Exempel från beställning till specifikation Skisser & värdering är ett urval från den fullständiga processen Era uppdrag mer detaljer mer värdering divergens -> konvergens -> divergens -> konvergens -> redovisa tankeflödet koppla till litteraturen Vanliga problem med uppdragen Stuprörsmodellen Ingen värdering med +/- Ingen slutvärdering Saknad koppling till brukskvaliteter Ingen beskrivning av hur skisserna hänger ihop och hur tankarna gått Ingen divergens av detaljer (ex trappan) 7

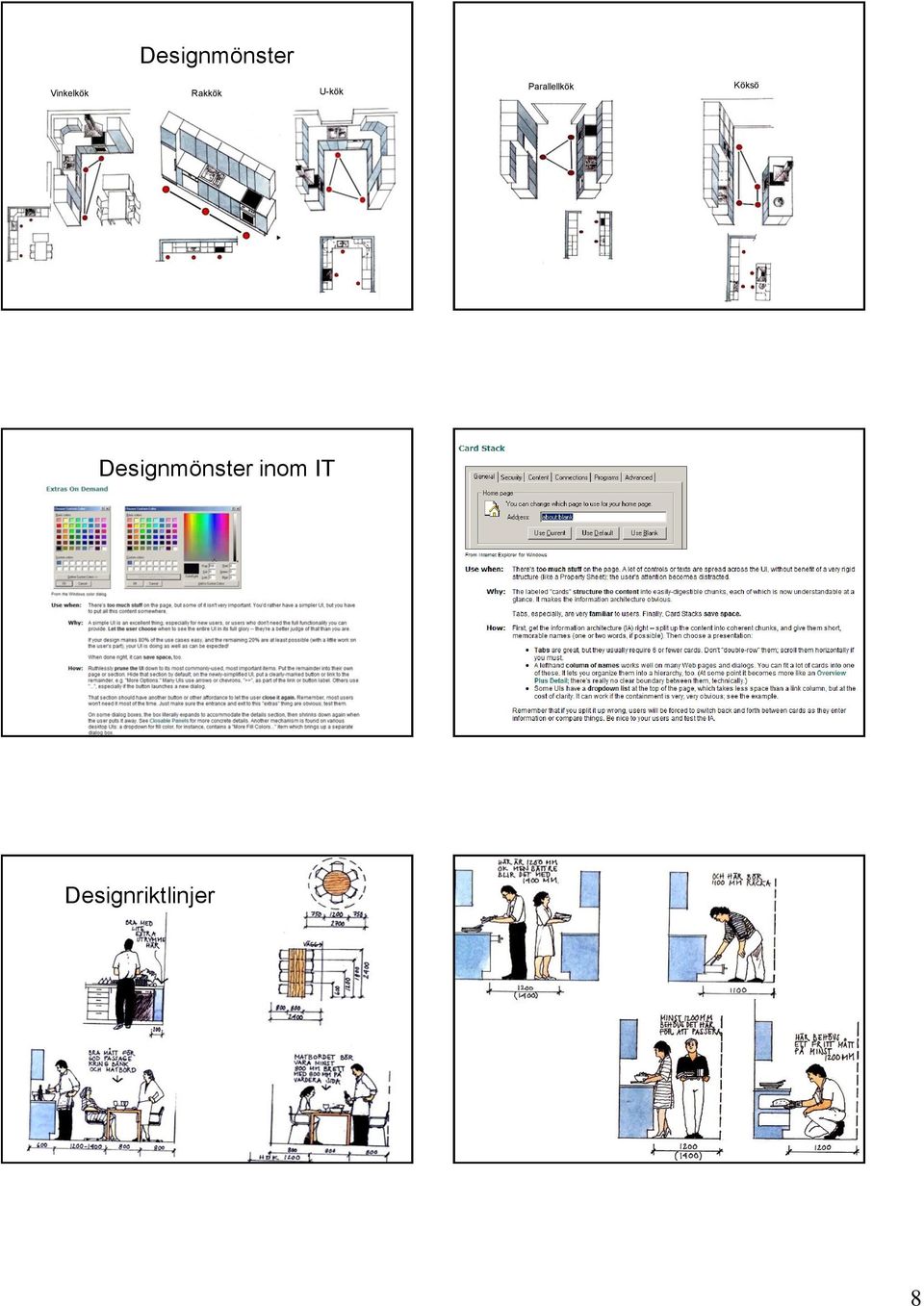

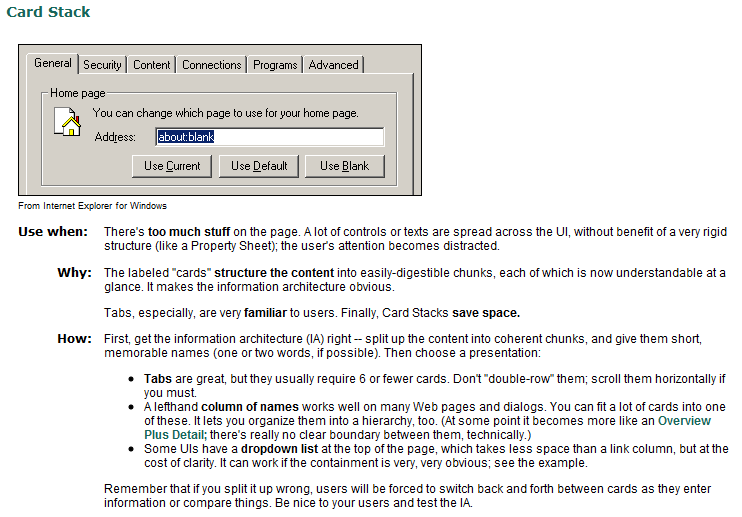

8 Designmönster Vinkelkök Rakkök U-kök Parallellkök Köksö Designmönster inom IT Designriktlinjer 8

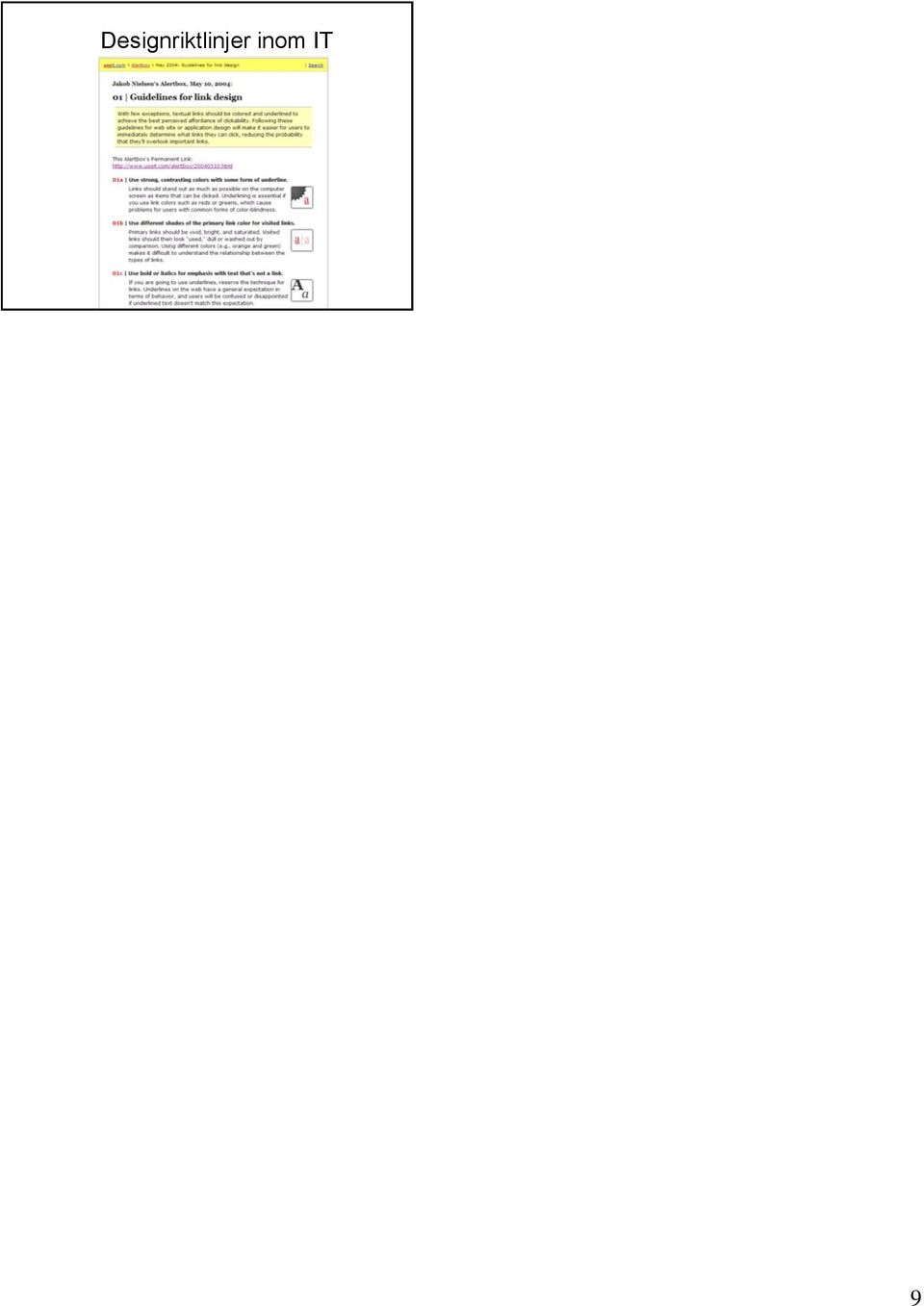

9 Designriktlinjer inom IT 9
