MÄTRAPPORT. Sjuntorp/Upphärad TROLLHÄTTAN ENERGI AB GBG VA-SYSTEM MÄTNINGSINSATS FÖR UNDERLAG TILL HYDRAULISK MODELLERING

Transkript

1 TROLLHÄTTAN ENERGI AB Sjuntorp/Upphärad UPPDRAGSNUMMER /300 MÄTNINGSINSATS FÖR UNDERLAG TILL HYDRAULISK MODELLERING GBG VA-SYSTEM OVE NORDMARK Sweco Environment AB Fredrik Albertsson Lars Gillsjö

2 Organisation Personer Roll Telefon Ove Nordmark Uppdragsledare +46 (0) Fredrik Albertsson Handläggare fält +46 (0) Per Gustafsson Handläggare fält +46 (0) Lars Gillsjö Handläggare fält +46 (0) Andreas Bengtsson Handläggare fält +46 (0) Marie Larsson Handläggare +46 (0) Mats Andréasson Kvalitetsgranskare +46 (0) (61)

3 Innehållsförteckning 1 Syfte 1 2 Sammanfattning av mätarbeten 1 3 Mätutrustning / Databearbetning Pumpstationer Pumpregistrering Nivåloggning Flöden i öppna ledningar Flödesmätare, Mainstream GPRS-kommunikation, ADCON Bräddavlopp/Nödutlopp Nivåmätare med ADCON GPRS-logger Nederbörd Regnmätare med ADCON GPRS-logger Mjukvaror Tid/Altitud 5 4 Placering av mätutrustning Sjuntorp Upphärad 7 5 Mätresultat Pumpstationer P1 Slumpån (Sjuntorp) P2 Förrådet Torpavägen (Sjuntorp) P3 Preem Trollhättevägen (Sjuntorp) P16 Upphäradsvägen (Sjuntorp) P17 Almåsvägen (Upphärad) P20 Textilvägen (Sjuntorp) P31 Blacktorpsvägen (Sjuntorp) P38 Stomgärdesvägen (Sjuntorp) P39 Kalvhed (Sjuntorp) P40 Gamla avloppsverket (Upphärad) Flödesmätare S1 SNB972 (vid Egnahemsvägen 4 i Sjuntorp) S2 SNB1688 (vid Torpavägen 8 i Sjuntorp) S2A SNB580 (vid Badhusvägen 10 i Sjuntorp) 30

4 5.2.4 S3 SNB1123 (vid Minkvägen 6 i Sjuntorp) S4 SNB3599 (vid Uttervägen 3 i Sjuntorp) S5 SNB980 (vid Svanvägen 16 i Sjuntorp) S6 SNB2939 (vid Rönnvägen 4 i Sjuntorp) S7 SNB491 (vid S. Solrosvägen 4 i Sjuntorp) S8 SNB512 (vid Pionvägen 3 i Sjuntorp) S9 SNB2953 (vid Rosenvägen 6 i Sjuntorp) S10 SNB2925 (vid Anemonvägen 22 i Sjuntorp) S11 SNB2934 (vid Anemonvägen 12 i Sjuntorp) S12 SNB2171 (vid Broskogsvägen 17 i Sjuntorp) U1 SNB3449 (vid Häftängsvägen 27 i Upphärad) U2 SNB2408 (vid Verkstadsvägen 13 i Upphärad) U3 SNB2413 (vid Kobergsvägen 16 i Upphärad) U4 SNB1039 (vid Änggårdsvägen 7 i Upphärad) Bräddavlopp DNB195 (Sjuntorp) DNB2795 (Upphärad) SB2 SNB3600 (Sjuntorp) SB4 SNB251 (Sjuntorp) SB5 SNB979 (Sjuntorp) SB6 SNB187 (Sjuntorp) SNB2299 (Sjuntorp) SNB3505 (Sjuntorp) SNB984 (Sjuntorp) SRB1377 (Upphärad) UB1 SNB1045 (Upphärad) Nederbörd P2 - Förrådet Torpavägen (Sjuntorp) P16 Upphäradsvägen (Sjuntorp) P17 Almåsvägen (Upphärad) P31 Blacktorpsvägen (Sjuntorp) P40 Gamla avloppsreningsverket (Upphärad) 56 6 Arkivering av mätdata 57 Bilagor Bilaga 1A - Sjuntorp Översiktsplan Bilaga 1B - Upphärad Översiktsplan Bilaga Data för avloppspumpstationer

5 1 Syfte I augusti 2014 drabbades ett flertal fastigheter inom området Sjuntorp och Upphärad av källaröversvämningar. Trollhättan Energi beslutade att genomföra en kontrollberäkning (hydraulisk modellering) med datormodell för att utreda ansvarsfrågan för dessa händelser. Under hösten 2015 utförde Sweco Environment AB ett mätuppdrag i Sjuntorp och Upphärad åt Trollhättan Energi AB. I uppdraget ingick det inventering samt mätning av driftförhållanden i tio avloppspumpstationer, sjutton flödesmätare i spill- och dagvattennätet, nivåmätning i elva bräddpunkter i spill- och dagvattennätet, samt nederbördsmätning i fem punkter. Mätinsatsen ligger till grund för bl. a kalibrering av den hydrauliska modellering som Sweco Environment AB sedermera genomförde. 2 Sammanfattning av mätarbeten Mätningarna genomfördes under augusti och september Under mätperioden kom det i genomsnitt ca 150 mm regn. I uppdraget ingick 10 st. pumpstationer, 17 st. flödesmätare, 11 st. bräddpunkter och 5 st. regnmätare. Under mätperioden kom det flera användbara regntillfällen ( 5 mm). I pumpstationerna användes loggrar där data tömdes lokalt med jämna mellanrum. Till mätningarna i ledningsnät, bräddavlopp, samt nederbörd, användes ADCON GPRSkommunikation där data med jämna mellanrum överförs till en server. Samtliga mätpunkter uppvisade god funktionalitet beträffande mätkvalitet och repeterbarhet. Det förekom dock några viktiga observationer beträffande några av pumpstationerna (se nedan) och det krävdes också mindre justeringar av några mätpunkter i ledningsnätet. I pumpstation P1 Slumpån i Sjuntorp, observerades dagvatteninflöde via en relinad Ø 300 mm ledning från sydost Tryckledningarna från pumpstation P20 Textilvägen i Sjuntorp saknar backventiler, vilket innebär att vattnet rinner tillbaka till sumpen när pumparna stannar. Om nivån i släppbrunnen av någon anledning blir högre än tryckledningarnas nivå rinner sannolikt spillvatten tillbaks till sumpen denna väg I pumpstation P38 Stomgärdesvägen i Sjuntorp var driftsdatorns nivåmätning felaktig under första delen av mätperioden. Detta innebar att det under den perioden var högre start/stopp nivåer i pumpsumpen. Detta var dock inget som påverkade slutresultatet Det observerades att skibordet i brunnen med bräddavlopp vid pumpstation P40 Gamla avloppsverket i Upphärad, bräddar över redan vid måttlig nederbörd Några av mätpunkterna i ledningsnätet flyttades, på grund av dåliga mätförhållanden. Exempel på detta kan vara för hög eller för låg ledningslutning. Det kan även bero på skarpa svängar och/eller sidoinflöden, som påverkar vattenflödet t. ex. genom virvelbildning som stör mätningen. 1(57)

6 3 Mätutrustning / Databearbetning 3.1 Pumpstationer Pumpregistrering För att registrera, samt logga, pumparnas till- och frånslag i pumpstationerna användes Onset HOBO U11 eller HOBO UX datalogger (state/puls/event), se figur 1. Figur 1. Onset HOBO U11 samt HOBO UX datalogger Nivåloggning För att mäta sumpnivån i pumpstationerna användes Pulsar dbi 3 ultraljudsgivare eller Nivus NivuBar Plus II tryckgivare, se figur 2. Figur 2. Pulsar dbi 3 ultraljudsgivare samt Nivus NivuBar Plus II tryckgivare. För att logga sumpnivån, uppmätt med Pulsar dbi 3 ultraljudsgivare eller Nivus NivuBar Plus II tryckgivare, användes en Onset HOBO UX M datalogger (analog), se figur 3. Figur 3. Onset HOBO UX M datalogger. 2(57)

7 3.2 Flöden i öppna ledningar Flödesmätare, Mainstream För mätning av flöde i självfallssystemet användes så kallade v/h-mätare. Mätning sker av nivå (med tryckgivare) och hastighet och utifrån den kända tvärsnittarean räknas flödet fram. Flödesmätningen utförs med portabla flödesmätare av fabrikat Mainstream. Instrumentet har haft ett loggningsintervall på 2 min. Instrument, se figur 4. Figur 4. Mainstream GPRS-kommunikation, ADCON Flödesmätarna ansluts till dataloggers RTU A753 av fabrikat ADCON. Det överordnade systemet A850 har tagit emot mätdata var 15:e minut. Instrument, se figur 5. Figur 5. ADCON, RTU A753 3(57)

8 3.3 Bräddavlopp/Nödutlopp Nivåmätare med ADCON GPRS-logger För nivåregistrering i bräddavlopp har nivån mätts med tryckgivare och tillhörande logger. Mätdata har loggats med 2 minuters intervall. Vid samtliga bräddpunkter har nivåmätning gjorts i både spill- och dagvattensystemet i syfte att kontrollera risk för bakvatteninträngning. Det överordnade systemet A850 har tagit emot mätdata var 15:e minut. Instrument, se figur 6. Figur 6. ADCON, RTU A753 med tryckgivare 4(57)

9 3.4 Nederbörd Regnmätare med ADCON GPRS-logger För regnmätning har använts givare med 0,2 mm volym och med två vippskålar. Registrering har gjorts i realtid för varje vippning. Utrustningen drivs med solpanel. Det överordnade systemet A850 har tagit emot mätdata var 15:e minut. Instrument, se figur 7. Figur 7. ADCON, RTU A753 med regngivare och solpanel. 3.5 Mjukvaror Pumpstationsflöde beräknades med VeAgraf. Data har sedan exporterats till Sweco MDH. Flödesdata har kontinuerligt översänds via GPRS till programmet addvantage. Här har mätdata kontrollerats och lagrats. Data har sedan exporterats till Sweco MDH. Bräddata har kontinuerligt översänds via GPRS till programmet addvantage. Här har data kontrollerats och lagrats. Data har sedan exporterats till Sweco MDH. Pumpstations-, flödes-, brädd- samt nederbördsdata sammanställdes i Sweco MDH. 3.6 Tid/Altitud Samtliga tider presenteras i Svensk sommartid (UTC+2). Samtliga nivåer presenteras i RH2000, om inget annat anges. 5(57)

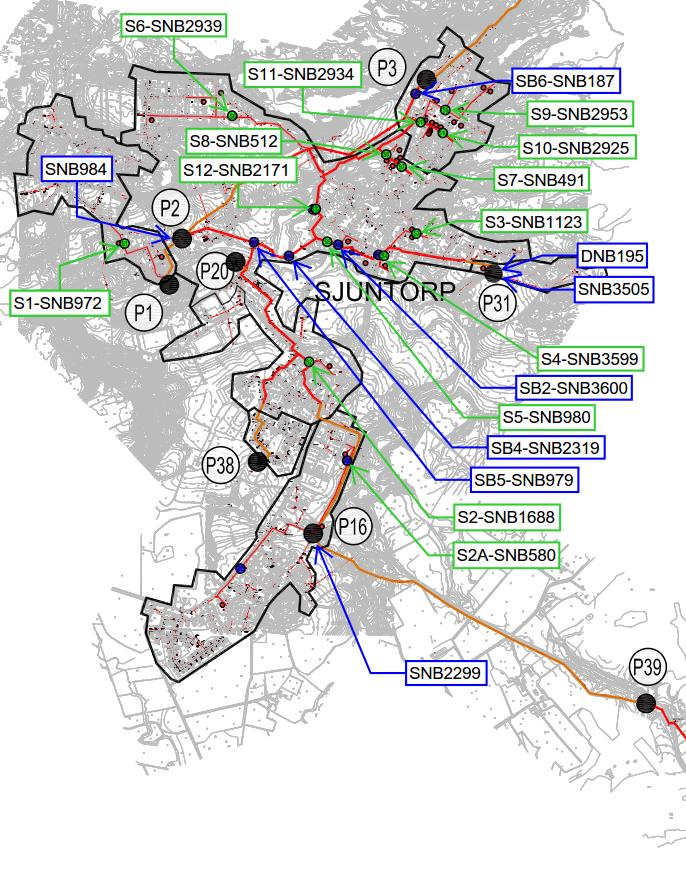

10 4 Placering av mätutrustning 4.1 Sjuntorp Figur 8. Placering av mätutrustning i Sjuntorp. 6(57)

11 4.2 Upphärad Figur 9. Placering av mätutrustning i Upphärad. 7(57)

12 5 Mätresultat 5.1 Pumpstationer Avloppspumpstationerna i Sjuntorp och Upphärad har inventerats och mätts in avseende relevanta nivåer och uppgifter. Data om detta finns sammanställd i Bilaga P1 Slumpån (Sjuntorp) Pumpstation Mätperiod till Placering Se figur 8 Golvnivå Bottennivå Sumpdimension Statisk uppfordringshöjd Tryckledningslängd Ledningsdimension +11,89 m +8,86 m Cylindrisk Ø 2,0 m med votad botten 17,5 m 270 m PVC 225/211,8 mm NT 6 Pumpar Pump 1 Pump 2 Pump 1 + Pump 2 Typ Flygt 3127 Flygt 3127 Kurva nr Startnivå +9,85 m +9,85 m +9,95 m Stoppnivå +9,34 m +9,34 m +9,44 m Volym Start Stopp Teoretisk maxkapacitet Uppmätt maxkapacitet Ca l Ca l Ca l 12,0 l/s 12,0 l/s 21,0 l/s 10,1 l/s 7,8 l/s 15,5 l/s 8(57)

13 Nödutlopp Nödutlopp i avloppspumpstation på nivån +10,12 m. Bräddning sker via ett skibord med en triangulär öppning till en låda med utlopp Ø 200 mm stålledning, som övergår i en BTG Ø 300 mm ledning utanför stationen. Den triangulära öppningen är ca 0,42 m hög och bredden är ca 0,6 m i toppen. Ledningen har sitt utlopp i Slumpån på nivån +8,89 m. Ingen synlig bakvattenlucka/backventil på utloppsledningen. OBS! Intern kommunikation med P2 vid nivå +27,21 m i P2 förreglas P1. Förreglingen upphör vid +26,96 m. D.v.s. eventuell bräddning i P2 sker i P1 via bräddledning mellan P2 och P1. Övrigt Dagvatteninflöde via relinad Ø 300 mm ledningen från sydost. Troligt inläckage via lock för närmst belägen uppströmsbrunn. Bilder Bild 1-4. P1 Slumpån. Överbyggnad (1), sump (2), instrumentering (3) samt bräddutlopp (4). 9(57)

14 5.1.2 P2 Förrådet Torpavägen (Sjuntorp) Pumpstation Mätperiod till Placering Se figur 8 Golvnivå Bottennivå Sumpdimension Statisk uppfordringshöjd Tryckledningslängd Ledningsdimension +28,72 m +25,47 m Rektangulär 2,6 x 4,45 m med votad botten 18,4 m 495 m PVC 315/296,6 mm NT 6 Pumpar Pump 1 Pump 2 Pump 1 + Pump 2 Typ Flygt NP 3153 Flygt 3153 Kurva nr Startnivå +26,81 m +26,81 m +26,91 m Stoppnivå +26,27 m +26,27 m +26,27 m Volym Start Stopp Teoretisk maxkapacitet Uppmätt maxkapacitet Ca l Ca l Ca l 39 l/s 49 l/s 70 l/s 24 l/s 39 l/s 57 l/s 10(57) Nödutlopp Nödutlopp för stationen är beläget i en brunn ca 15 m nordost om stationen. Här kan bräddning ske via en ca 0,2 m lång överfallskant till ett upphugget hål (ca Ø 150 mm) på en underliggande BTG Ø 300 mm spillvattenledning mot avloppspumpstationen P1, där bräddning kan ske till Slumpån. Skibordsnivån är +27,34 m. OBS! Intern kommunikation med P3 vid nivå +36,63 m i P3 förreglas P2. Förreglingen upphör vid +36,03 m.

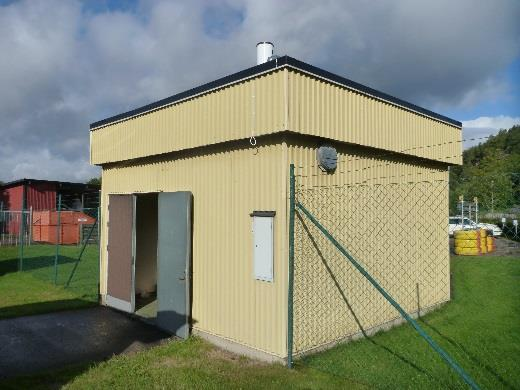

15 Övrigt Inga observationer. Bilder Bild 5-8. P2 Förrådet Torpavägen. Överbyggnad (5), sump (6), instrumentering (7) samt bräddutlopp (8). 11(57)

16 5.1.3 P3 Preem Trollhättevägen (Sjuntorp) Pumpstation Mätperiod till Placering Se figur 8 Golvnivå Bottennivå Sumpdimension Statisk uppfordringshöjd Tryckledningslängd Ledningsdimension +39,31 m +35,04 m Rektangulär 3,3 x 3,1 m med votad botten 19,8 m m (med ett svallschakt vid södra stranden av Trehörningen) Gjutjärn 300 mm NT 10 + PEH 355/314,6 mm NT6 Pumpar Pump 1 Pump 2 Pump 1 + Pump 2 Typ Flygt CP 3202 HT Flygt CP 3201 HT Kurva nr Startnivå +36,23 m +36,23 m +36,33 m Stoppnivå +35,63 m +35,63 m +35,73 m Volym Start Stopp Teoretisk maxkapacitet Uppmätt maxkapacitet Ca l Ca l Ca l 58 l/s 58 l/s 81 l/s 41,7 l/s 47,0 l/s 59,0 l/s Nödutlopp Nödutlopp i pumpstationen via en Ø 400 mm ståltratt, med överkant +38,67 m. Avledning sker västerut via en ca 15 m lång BTG Ø 400 mm ledning med en bedömd utloppsnivå om ca +37,0 m i en Ø 800 mm vägtrumma för bäcken som avvattnar Trehörningen. Bäcken avrinner genom Sjuntorp och har sitt utlopp ca 1 km söderut i Slumpån. Ingen synlig bakvattenlucka/backventil på utloppsledningen. 12(57)

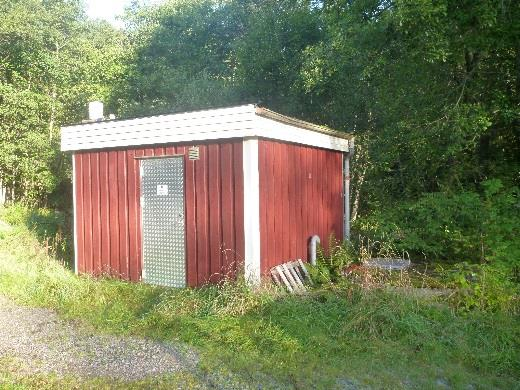

17 OBS! Intern kommunikation med P4 vid nivå ca +56,5 m (1,4 m) i P4 förreglas P3. Förreglingen upphör vid ca +55,8 m (0,70 m). Det finns också ett bräddavlopp på ledningsnätet ca 75 m sydväst om stationen på nivån +38,22 m. Bräddning sker via ett skibord till en PVC Ø 200 mm ledning med utlopp på nivån ca +38,10 m i bäck mot Slumpån. Ingen synlig bakvattenlucka/backventil på utloppsledningen. Övrigt Inga observationer. Bilder Bild P3 Preem Trollhättevägen. Överbyggnad (9), sump (10), instrumentering (11) samt bräddutlopp (12). 13(57)

18 5.1.4 P16 Upphäradsvägen (Sjuntorp) Pumpstation Mätperiod till Placering Se figur 8 Golvnivå Bottennivå Sumpdimension Statisk uppfordringshöjd Tryckledningslängd Ledningsdimension +38,46 m +32,86 m Cylindrisk Ø 3,0 m med votad botten 12,0 m 730 m PVC 160 x 4,7 mm NT6 Pumpar Pump 1 Pump 2 Pump 1 + Pump 2 Typ Flygt Grundfos SLV D Kurva nr Startnivå +34,00 m +34,00 m +34,20 m Stoppnivå +33,48 m +33,48 m +33,58 m Volym Start Stopp Teoretisk maxkapacitet Uppmätt maxkapacitet Ca l Ca l Ca l 14,0 l/s 9,2 l/s 16,0 l/s 8,6 l/s 7,5 l/s 9,1 l/s Nödutlopp Nödutlopp i brunn på inkommande ledning till pumpstationen på nivån +35,19 m via en ca 15 m lång BTG Ø 225 mm ledning mot nordost. Ledningen ansluter på nivån ca +34,95 m till en BTG Ø 300 mm dagvattenledning med utlopp i Lillån. Det finns också ett nödutlopp inne i stationen på nivån +34,53 m i form av en BTG Ø 225 mm ledning, som ansluter till ovan nämnda BTG Ø 225 mm ledning. 14(57) Ingen synlig bakvattenlucka/backventil på bräddledningen.

19 Övrigt Inga observationer. Bilder Bild P16 Upphäradsvägen. Överbyggnad (13), sump (14), instrumentering (15) samt bräddutlopp (16). 15(57)

20 5.1.5 P17 Almåsvägen (Upphärad) Pumpstation Mätperiod till Placering Se figur 9 Golvnivå Bottennivå Sumpdimension Statisk uppfordringshöjd Tryckledningslängd Ledningsdimension +66,49 m +61,89 m Wåge 2 000/5,0/F 2,4 m m GJJ 150 mm NT10 + PVC 160 x 4,7 mm NT6 Pumpar Pump 1 Pump 2 Pump 1 + Pump 2 Typ Flygt Flygt CP3102 MT Kurva nr Startnivå +63,00 m +63,00 m +63,10 m Stoppnivå +62,35 m +62,35 m +62,46 m Volym Start Stopp Teoretisk maxkapacitet Uppmätt maxkapacitet Ca l Ca l Ca l 14,0 l/s 12,0 l/s 16,0 l/s 10,7 l/s 8,4 l/s 10,8 l/s 16(57) Nödutlopp Nödutlopp på nivån +64,63 m i en tillsynsbrunn sydväst om stationen. Bräddning sker via en PVC Ø 200 mm ledning, som övergår i en BTG Ø 300 mm ledning på nivån ca +64,2 m. Ledningen ingår i ett dagvattensystem som har sitt utlopp i ett järnvägsdike i den södra delen av Upphärad. Recipienten för diket är Lillån. Ingen synlig bakvattenlucka/backventil på bräddledningen.

21 Övrigt Pump 1 byttes ut på grund av haveri Den havererade pumpen var en Flygt CP3102 MT, med pumpkurva nr 433. Bilder Bild P17 Almåsvägen. Överbyggnad (17), sump (18), instrumentering (19) samt bräddutlopp (20). 17(57)

22 5.1.6 P20 Textilvägen (Sjuntorp) Pumpstation Mätperiod till Placering Se figur 8 Golvnivå Bottennivå Sumpdimension Statisk uppfordringshöjd Tryckledningslängd Ledningsdimension +31,84 m +27,12 m Cylindrisk Ø 2,0 m med votad botten 2,2 m 20 m 2 x PVC 110 x 3,3 mm NT 6 (en ledning/pump) Pumpar Pump 1 Pump 2 Pump 1 + Pump 2 Typ Pumpex K80, Pumpex K80, Kurva nr - - Startnivå +28,01 m +28,01 m +28,21 m Stoppnivå +27,51 m +27,51 m +28,71 m Volym Start Stopp Teoretisk maxkapacitet Uppmätt maxkapacitet Ca l Ca l Ca 1 500l 21,0 l/s 21,0 l/s 42,0 l/s 8,5 l/s 6,7 l/s 15,2 l/s Nödutlopp Nödutlopp är beläget på nivån +28,27 m i brunnen innan stationen. Bräddning sker via en relinad BTG Ø 300 mm (antagen Ø 280 mm innerdiameter) ledning norrut till Slumpån. Ingen synlig bakvattenlucka/backventil på utloppsledningen. 18(57)

23 Övrigt Tryckledningarna har inga backventiler, utan vattnet rinner tillbaka till sumpen när pumparna stannar. Sannolikt kan då också vatten komma in denna väg från släppbrunnen om nivån är hög där, se bild 25. Bilder Bild P20 Textilvägen. Överbyggnad (21), sump (22), instrumentering (23),bräddutlopp (24) samt släppbrunn (25). 19(57)

24 5.1.7 P31 Blacktorpsvägen (Sjuntorp) Pumpstation Mätperiod till Placering Se figur 8 Golvnivå Bottennivå Sumpdimension Statisk uppfordringshöjd Tryckledningslängd Ledningsdimension +43,17 m +39,69 m Cylindrisk Ø 1,5 m med votad botten 3,7 m 140 m PVC 110 x 3,3 mm NT6 Pumpar Pump 1 Pump 2 Pump 1 + Pump 2 Typ Grundfos SL D.B Grundfos SL D.B Kurva nr - - Startnivå +40,82 m +40,83 m +40,93 m Stoppnivå +40,13 m +40,13 m +40,23 m Volym Start Stopp Teoretisk maxkapacitet Uppmätt maxkapacitet Ca l Ca l Ca l 9,2 l/s 9,2 l/s 12,3 l/s 9,1 l/s 9,2 l/s 11,2 l/s Nödutlopp Nödutlopp i brunn utanför pumpstationen på nivån +42,14 m via en BTG Ø 225 mm ledning till en dagvattenbrunn på nivån +41,92 m. Dagvattenledningen PVC Ø 250 mm har sitt utlopp i Slumpån. Ingen synlig bakvattenlucka/backventil på bräddledningen. 20(57)

25 Övrigt Inga observationer. Bilder Bild P31 Blacktorpsvägen. Överbyggnad (26), sump (27), instrumentering (28) samt bräddutlopp (29). 21(57)

26 5.1.8 P38 Stomgärdesvägen (Sjuntorp) Pumpstation Mätperiod till Placering Se figur 8 Golvnivå Bottennivå Sumpdimension Statisk uppfordringshöjd Tryckledningslängd Ledningsdimension +41,21 m +37,21 m Cylindrisk Ø 1,6 m med votad botten 4,5 m 320 m PVC 110 x 3,3 mm NT6 Pumpar Pump 1 Pump 2 Pump 1 + Pump 2 Typ Flygt CP 3102 MT Flygt CP 3102 MT Kurva nr Startnivå +38,30 m +38,30 m +38,50 m Stoppnivå +37,80 m +37,80 m +37,90 m Startnivå Stoppnivå Volym Start Stopp Teoretisk maxkapacitet Uppmätt maxkapacitet +39,34 m +39,34 m +39,54 m +38,84 m +38,84 m +38,94 m Ca l Ca l Ca l 7,0 l/s 7,0 l/s 7,8 l/s 6,5 l/s 7,1 l/s 7,4 l/s Nödutlopp Nödutlopp på nivån +39,63 m i brunn innan pumpstation. Bräddning sker via en BTG Ø 225 mm ledning till en brunn i dagvattensystemet. 22(57)

27 Anslutningsnivå i dagvattenbrunnen är +38,92 m. Dagvattenledningen har ett utlopp i Slumpån ca 140 m sydväst om pumpstationen. Ingen synlig bakvattenlucka/backventil på bräddledningen. Övrigt Felaktig nivåmätning till driftsdatorn under första delen av mätperioden. Åtgärdat enligt driftspersonalen. Bilder Bild P38 Stomgärdesvägen. Överbyggnad (30), sump (31), instrumentering (32) samt bräddutlopp (33). 23(57)

28 5.1.9 P39 Kalvhed (Sjuntorp) Pumpstation Mätperiod till Placering Se figur 8 Golvnivå Bottennivå +32,74 m +29,48 m Sumpdimension Wåge Statisk uppfordringshöjd Tryckledningslängd Ledningsdimension 17,5 m m PEH 180/147,2 mm NT10 Pumpar Pump 1 Pump 2 Pump 1 + Pump 2 Typ Flygt CP3127 HT Flygt CP3127 HT Kurva nr Startnivå +30,68 m +30,68 m +30,78 m Stoppnivå +30,02 m +30,02 m +30,22 m Volym Start Stopp Teoretisk maxkapacitet Uppmätt maxkapacitet Ca l Ca l Ca l 12,0 l/s 14,0 l/s 16,0 l/s 11,4 l/s 10,2 l/s 13,5 l/s Nödutlopp Nödutlopp i pumpstation på nivån +32,05 m. Bräddning sker via en PVC Ø 200 mm ledning till en ca 20 m lång PVC Ø 110 mm ledning med utlopp i Lillån. Ingen synlig bakvattenlucka/backventil på bräddledningen. 24(57)

29 Övrigt Inga observationer. Bilder Bild P39 Kalvhed. Överbyggnad (34), sump (35), instrumentering (36) samt bräddutlopp (37). 25(57)

30 P40 Gamla avloppsverket (Upphärad) Pumpstation Mätperiod till Placering Se figur 9 Golvnivå Bottennivå +63,36 m +59,53 m Sumpdimension Wåge Statisk uppfordringshöjd Tryckledningslängd Ledningsdimension 12 m m PEH 180/147,2 mm NT10 Pumpar Pump 1 Pump 2 Pump 1 + Pump 2 Typ Flygt CP3127 HT Flygt CP3153 HT Kurva nr Startnivå +61,30 m +61,30 m +61,49 m Stoppnivå +60,71 m +60,71 m +60,82 m Volym Start Stopp Teoretisk maxkapacitet Uppmätt maxkapacitet Ca 950 l Ca 950 l Ca 950 l 10,0 l/s 14,0 l/s 15,5 l/s 7,3 l/s 11,3 l/s 11,5 l/s Nödutlopp Nödutlopp i brunn innan pumpstation på nivån +62,25 m. Bräddning sker via skibord till en BTG Ø 225 mm ledning i nordvästlig riktning. Ledningen ansluter på nivån ca +60,24 m till en BTG Ø 225 mm i nordlig riktning längs med järnvägen. Ledningen har utlopp i ett dike som avrinner mot Lillån, ca 500 m ifrån pumpstationen. Ingen synlig bakvattenlucka/backventil på bräddledningen. 26(57)

31 Övrigt Bräddar över skibord redan vid måttlig nederbörd. Bilder Bild P40 Gamla avloppsverket. Överbyggnad (38), sump (39), instrumentering (40) samt bräddutlopp (41). 27(57)

32 5.2 Flödesmätare S1 SNB972 (vid Egnahemsvägen 4 i Sjuntorp) Mätartyp Mainstream 07 Placering Se figur 8 Mätperiod Vattengångsnivå Dimension Flöde torrväder +28,47 m Ø 225 mm Ca 0,3 l/s Flöde max Ca 43 l/s ( , nederbörd: ca 21 mm under ca 3 h) Nivå torrväder, Nivå max, Ca 30 mm Ca 136 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Inga observationer. 28(57) Diagram 1. S1 SNB972. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ).

33 5.2.2 S2 SNB1688 (vid Torpavägen 8 i Sjuntorp) Mätartyp Mainstream 07 Placering Se figur 8 Mätperiod Vattengångsnivå Dimension Flöde torrväder +40,61 m Ø 225 mm Ca 3 l/s (fluktuerar mellan ca 0,05 6 l/s) Flöde max Ca 32 l/s ( , nederbörd: ca 21 mm under ca 3 h) Nivå torrväder, Nivå max, Ca 40 mm (fluktuerar mellan ca mm) Ca 170 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Mätpunkt flyttad från SNB1686 till SNB1688, inga övriga observationer. Diagram 2. S2 SNB1688. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ). 29(57)

34 5.2.3 S2A SNB580 (vid Badhusvägen 10 i Sjuntorp) Mätartyp Mainstream 07 Placering Se figur 8 Mätperiod Vattengångsnivå Dimension Flöde torrväder +39,23 m Ø 225 mm Ca 0,3 l/s Flöde max Ca 53 l/s ( , nederbörd: ca 21 mm under ca 3 h) Nivå torrväder, Nivå max, Ca 40 mm Ca 160 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Inga observationer. 30(57) Diagram 3. S2A SNB580. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ).

35 5.2.4 S3 SNB1123 (vid Minkvägen 6 i Sjuntorp) Mätartyp Mainstream 07 Placering Se figur 8 Mätperiod Vattengångsnivå Dimension Flöde torrväder +38,17 m Ø 225 mm Ca 0,05 l/s Flöde max Ca 19 l/s ( , nederbörd: ca 21 mm under ca 3 h) Nivå torrväder, Nivå max, Ca 10 mm Ca 160 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Inga observationer. Diagram 4. S3 SNB1123. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ). 31(57)

36 5.2.5 S4 SNB3599 (vid Uttervägen 3 i Sjuntorp) Mätartyp Mainstream 07 Placering Se figur 8 Mätperiod Vattengångsnivå Dimension Flöde torrväder +31,44 m Ø 300 mm Ca 0,5 l/s Flöde max Ca 63 l/s ( , nederbörd: ca 21 mm under ca 3 h) Nivå torrväder, Nivå max, Ca 40 mm Ca 260 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Inga observationer. 32(57) Diagram 5. S4 SNB3599. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ).

37 5.2.6 S5 SNB980 (vid Svanvägen 16 i Sjuntorp) Mätartyp Mainstream 07 Placering Se figur 8 Mätperiod Vattengångsnivå Dimension Flöde torrväder +30,45 m Ø 225 mm Ca 0,5 l/s Flöde max Ca 43 l/s ( , nederbörd: ca 16 mm under ca 2 h) Nivå torrväder, Nivå max, Ca 50 mm Ca 545 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Inga observationer. Diagram 6. S5 SNB980. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ). 33(57)

38 5.2.7 S6 SNB2939 (vid Rönnvägen 4 i Sjuntorp) Mätartyp Mainstream 07 Placering Se figur 8 Mätperiod Vattengångsnivå Dimension Flöde torrväder +53,33 m Ø 300 mm Ca 0,2 l/s Flöde max Ca 31 l/s ( , nederbörd: ca 21 mm under ca 3 h) Nivå torrväder, Nivå max, Ca 10 mm Ca 110 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Inga observationer. 34(57) Diagram 7. S6 SNB2939. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ).

39 5.2.8 S7 SNB491 (vid S. Solrosvägen 4 i Sjuntorp) Mätartyp Mainstream 07 Placering Se figur 8 Mätperiod Vattengångsnivå Dimension Flöde torrväder +44,17 m Ø 225 mm Ca 0,5 l/s Flöde max Ca 61 l/s ( , nederbörd: ca 21 mm under ca 3 h) Nivå torrväder, Nivå max, Ca 20 mm Ca 90 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Mätpunkt flyttad från SNB502 till SNB491, inga övriga observationer. Diagram 8. S7 SNB491. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ). 35(57)

40 5.2.9 S8 SNB512 (vid Pionvägen 3 i Sjuntorp) Mätartyp Mainstream 07 Placering Se figur 8 Mätperiod Vattengångsnivå Dimension Flöde torrväder +40,41 m Ø 225 mm Ca 0,05 l/s Flöde max Ca 32 l/s ( , nederbörd: ca 21 mm under ca 3 h) Nivå torrväder, Nivå max, Ca 4 mm Ca 95 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Mätpunkt flyttad från SNB2709 till SNB512, inga övriga observationer. 36(57) Diagram 9. S8 SNB512. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ).

41 S9 SNB2953 (vid Rosenvägen 6 i Sjuntorp) Mätartyp Mainstream 07 Placering Se figur 8 Mätperiod Vattengångsnivå Dimension Flöde torrväder +40,19 m Ø 225 mm Ca 0,15 l/s Flöde max Ca 31 l/s ( , nederbörd: ca 21 mm under ca 3 h) Nivå torrväder, Nivå max, Ca 15 mm Ca 240 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Inga observationer. Diagram 10. S9 SNB2953. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ). 37(57)

42 S10 SNB2925 (vid Anemonvägen 22 i Sjuntorp) Mätartyp Mainstream 07 Placering Se figur 8 Mätperiod Vattengångsnivå Dimension Flöde torrväder Flöde max Nivå torrväder, Nivå max, +40,43 m Ø 225 mm Ca 0,05 l/s Ca 22 l/s ( , nederbörd: ca 4,2 mm under ca 0,3 h) Ca 5 mm Ca 85 mm ( , nederbörd: ca 4,2 mm under ca 0,3 h) Övrigt Inga observationer. 38(57) Diagram 11. S10 SNB2925. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ).

43 S11 SNB2934 (vid Anemonvägen 12 i Sjuntorp) Mätartyp Mainstream 07 Placering Se figur 8 Mätperiod Vattengångsnivå Dimension Flöde torrväder +37,98 m Ø 225 mm Ca 0,1 l/s Flöde max Ca 23 l/s ( , nederbörd: ca 16 mm under ca 1 h) Nivå torrväder, Nivå max, Ca 10 mm Ca 1000 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Inga observationer. Diagram 12. S11 SNB2934. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ). 39(57)

44 S12 SNB2171 (vid Broskogsvägen 17 i Sjuntorp) Mätartyp Mainstream 07 Placering Se figur 8 Mätperiod Vattengångsnivå Dimension Flöde torrväder +32,98 m Ø 225 mm Ca 0,3 l/s Flöde max Ca 38 l/s ( , nederbörd: ca 21 mm under ca 3 h) Nivå torrväder, Nivå max, Ca 50 mm Ca 310 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Inga observationer. 40(57) Diagram 13. S12 SNB2171. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ).

45 U1 SNB3449 (vid Häftängsvägen 27 i Upphärad) Mätartyp Mainstream 07 Placering Se figur 9 Mätperiod Vattengångsnivå Dimension Flöde torrväder +67,67 m Ø 225 mm Ca 0,4 l/s Flöde max Ca 14 l/s ( , nederbörd: ca 28 mm under ca 5 h) Nivå torrväder, Nivå max, Ca 30 mm Ca 120 mm ( , nederbörd: ca 28 mm under ca 5 h) Övrigt Ledningarna är bara Ø 170 mm mellan brunnarna SNB3449 och 3450 m fl., inga övriga observationer. Diagram 14. U1 SNB3449. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ). 41(57)

46 U2 SNB2408 (vid Verkstadsvägen 13 i Upphärad) Mätartyp Mainstream 07 Placering Se figur 9 Mätperiod Vattengångsnivå Dimension Flöde torrväder +65,64 m Ø 225 mm Ca 0,1 l/s Flöde max Ca 22 l/s ( , nederbörd: ca 22 mm under ca 3 h) Nivå torrväder, Nivå max, Ca 10 mm Ca 120 mm ( , nederbörd: ca 22 mm under ca 3 h) Övrigt Inga observationer. 42(57) Diagram 15. U2 SNB2408. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ).

47 U3 SNB2413 (vid Kobergsvägen 16 i Upphärad) Mätartyp Mainstream 07 Placering Se figur 9 Mätperiod Vattengångsnivå Dimension Flöde torrväder +63,31 m Ø 225 mm Ca 0,1 l/s Flöde max Ca 31 l/s ( , nederbörd: ca 28 mm under ca 5 h) Nivå torrväder, Nivå max, Ca 14 mm Ca 1460 mm ( , nederbörd: ca 22 mm under ca 3 h) Övrigt Inga observationer. Diagram 16. U3 SNB2413. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ). 43(57)

48 U4 SNB1039 (vid Änggårdsvägen 7 i Upphärad) Mätartyp Mainstream 07 Placering Se figur 9 Mätperiod Vattengångsnivå Dimension Flöde torrväder +64,20 m Ø 225 mm Ca 0,3 l/s Flöde max Ca 19 l/s ( , nederbörd: ca 22 mm under ca 3 h) Nivå torrväder, Nivå max, Ca 30 mm Ca 820 mm ( , nederbörd: ca 28 mm under ca 5 h) Övrigt Inga observationer. 44(57) Diagram 17. U4 SNB1039. Flöde, nivå samt nederbörd vid utvalt tillfälle ( ).

49 5.3 Bräddavlopp DNB195 (Sjuntorp) Mätartyp ADCON GPRS-logger med tryckgivare Placering Se figur 8 Mätperiod ,14 m 0 st. Ca 7 mm Ca 22 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Har ej bräddat under mätperioden, inga övriga observationer DNB2795 (Upphärad) Mätartyp ADCON GPRS-logger med tryckgivare Placering Se figur 9 Mätperiod Vattengångsnivå Antal bräddtillfällen Nivå torrväder, Nivå max, Vattengångsnivå Antal bräddtillfällen Nivå torrväder, Nivå max, +64,63 m 0 st. Ca 11 mm Ca 120 mm ( , nederbörd: ca 28 mm under ca 5 h) Övrigt Har ej bräddat under mätperioden, inga övriga observationer. 45(57)

50 5.3.3 SB2 SNB3600 (Sjuntorp) Mätartyp ADCON GPRS-logger med tryckgivare Placering Se figur 8 Mätperiod Vattengångsnivå Antal bräddtillfällen Nivå torrväder, Nivå max, +30,95 m 2 st. ( , ) Ca 50 mm Ca 390 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Har bräddat 2 ggr under mätperioden, inga övriga observationer. Diagram 18. SB2 SNB3600. Nivå samt nederbörd vid utvalt tillfälle ( ). 46(57)

51 5.3.4 SB4 SNB251 (Sjuntorp) Mätartyp ADCON GPRS-logger med tryckgivare Placering Se figur 8 Mätperiod Vattengångsnivå Antal bräddillfällen Nivå torrväder, Nivå max, +30,25 m 2 st. ( , ) Ca 25 mm Ca 670 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Har bräddat 2 ggr under mätperioden, inga övriga observationer. Diagram 19. SB4 SNB251. Nivå samt nederbörd vid utvalt tillfälle ( ). 47(57)

52 5.3.5 SB5 SNB979 (Sjuntorp) Mätartyp ADCON GPRS-logger med tryckgivare Placering Se figur 8 Mätperiod Vattengångsnivå Antal bräddillfällen Nivå torrväder, Nivå max, +29,53 m 2 st. ( , ) Ca 55 mm Ca 920 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Har bräddat 2 ggr under mätperioden, inga övriga observationer. 48(57) Diagram 20. SB5 SNB979. Nivå samt nederbörd vid utvalt tillfälle ( ).

53 5.3.6 SB6 SNB187 (Sjuntorp) Mätartyp ADCON GPRS-logger med tryckgivare Placering Se figur 8 Mätperiod Vattengångsnivå Antal bräddillfällen Nivå torrväder, Nivå max, +38,22 m 1 st. ( ) Ca 1 mm Ca mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Har bräddat 1 ggr under mätperioden, inga övriga observationer. Diagram 21. SB6 SNB187. Nivå samt nederbörd vid utvalt tillfälle ( ). 49(57)

54 5.3.7 SNB2299 (Sjuntorp) Mätartyp ADCON GPRS-logger med tryckgivare Placering Se figur 8 Mätperiod Vattengångsnivå Antal bräddillfällen Nivå torrväder, Nivå max, +35,19 m 2 st. ( , ) Ca 20 mm Ca mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Har bräddat 2 ggr under mätperioden, inga övriga observationer. Diagram 22. SNB2299. Nivå samt nederbörd vid utvalt tillfälle ( ). 50(57)

55 5.3.8 SNB3505 (Sjuntorp) Mätartyp ADCON GPRS-logger med tryckgivare Placering Se figur 8 Mätperiod ,14 m 0 st. Ca 20 mm Ca 110 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Har ej bräddat under mätperioden, inga övriga observationer SNB984 (Sjuntorp) Mätartyp ADCON GPRS-logger med tryckgivare Placering Se figur 8 Mätperiod Vattengångsnivå Antal bräddillfällen Nivå torrväder, Nivå max, Vattengångsnivå Antal bräddillfällen Nivå torrväder, Nivå max, +27,34 m 0 st. Ca 20 mm Ca 620 mm ( , nederbörd: ca 21 mm under ca 3 h) Övrigt Har ej bräddat under mätperioden, inga övriga observationer. 51(57)

56 SRB1377 (Upphärad) Mätartyp ADCON GPRS-logger med tryckgivare Placering Se figur 9 Mätperiod Vattengångsnivå Antal bräddillfällen Nivå torrväder, Nivå max, +64,63 m 2 st. ( , ) Ca 7 mm Ca 400 mm ( , nederbörd: ca 28 mm under ca 7,5 h) Övrigt Har bräddat 2 ggr under mätperioden, inga övriga observationer. Diagram 23. SRB1377. Nivå samt nederbörd vid utvalt tillfälle ( ). 52(57)

57 UB1 SNB1045 (Upphärad) Mätartyp ADCON GPRS-logger med tryckgivare Placering Se figur 9 Mätperiod Vattengångsnivå Antal bräddillfällen Nivå torrväder, Nivå max, +64,07 m 4 st. ( , , , ) Ca 15 mm Ca mm ( , nederbörd: ca 28 mm under ca 5 h) Övrigt Har bräddat 4 ggr under mätperioden, inga övriga observationer. Diagram 24. UB1 SNB1045. Nivå samt nederbörd vid utvalt tillfälle ( ). 53(57)

58 5.4 Nederbörd P2 - Förrådet Torpavägen (Sjuntorp) Mätartyp 0,2 mm vippskopa Placering Se figur 8 Mätperiod Tillhör Trollhättan Energi AB, kontinuerlig mätning Antal regn 7 st. ( 5 mm) ( ) Total volym Ca 136 mm ( ) Volymrikast Ca 18 mm under ca 4 h, Intensivast Ca 80 l/s/ha under 10 min, Övrigt Inga observationer P16 Upphäradsvägen (Sjuntorp) Mätartyp 0,2 mm vippskopa Placering Se figur 8 Mätperiod Antal regn Total volym 6 st. ( 5 mm) Ca 118 mm Volymrikast Ca 23 mm under ca 6 timmar, Intensivast Ca 90 l/s/ha under 10 min, Övrigt Inga observationer. 54(57)

59 5.4.3 P17 Almåsvägen (Upphärad) Mätartyp 0,2 mm vippskopa Placering Se figur 9 Mätperiod Tillhör Trollhättan Energi AB, kontinuerlig mätning Antal regn 6 st. ( 5 mm) ( ) Total volym Ca 151 mm ( ) Volymrikast Ca 22 mm under ca 5 h, Intensivast Ca 50 l/s/ha under 10 min, Övrigt Inga observationer P31 Blacktorpsvägen (Sjuntorp) Mätartyp 0,2 mm vippskopa Placering Se figur 8 Mätperiod Antal regn Total volym 8 st. ( 5 mm) Ca 170 mm Volymrikast Ca 25 mm under ca 3 timmar, Intensivast Ca 60 l/s/ha under 10 min, Övrigt Inga observationer. 55(57)

60 5.4.5 P40 Gamla avloppsreningsverket (Upphärad) Mätartyp 0,2 mm vippskopa Placering Se figur 9 Mätperiod Antal regn Total volym 8 st. ( 5 mm) Ca 170 mm Volymrikast Ca 25 mm under ca 6 timmar, Intensivast Ca 90 l/s/ha under 10 min, Övrigt Inga observationer. 56(57)

61 6 Arkivering av mätdata Mätdata lagras av Sweco Environment AB i följande format: Pumpregistreringar: Microsoft Access databas och/eller.txt Flödesmätare: Microsoft Access databas och/eller.txt Bräddregistreringar: Microsoft Access databas och/eller.txt Nederbörd: Microsoft Access databas och/eller.txt Mätdata kan vid beställning erhållas i originalformat eller konverterat till Microsoft Excel-,.txt eller Mikeurban-format. Till denna mätrapport bifogas inga mätdata. 57(57)

62

63

64 Bilaga 2.1 P1 AVLOPPSPUMPSTATION Område Sjuntorp (Slumpån) Pumpar P1 P2 Nivåer Golvnivå +11,89 m Bottennivå +8,86 m Startnivå +9,85 m +9,95 m Stoppnivå +9,34 m +9,44 m Volym start1-stopp1 Ca l Storlek pumpgrop D 2,0 m Pumputrustning mm Pump Flygt 3127 Flygt 3127 Pumpkurva nr Statisk uppfordringshöjd m 17,5 Ledningslängd m 270 Ledningsdimension mm PVC 225/211,8 NT 6 Teoretisk maxkapacitet, pump 1 12,0 l/s pump 2 12,0 l/s pump ,0 l/s Uppmätt maxkapacitet, pump 1 10,1 l/s pump 2 7,8 l/s pump ,5 l/s Nödutlopp Nödutlopp i avloppspumpstation på nivån +10,12 m. Bräddning sker via ett skibord med en triangulär öppning till en låda med utlopp 200 mm stålledning, som övergår i en BTG 300 mm ledning utanför stationen. Den triangulära öppningen är ca 0,42 m hög och bredden är ca 0,6 m i toppen. Ledningen har sitt utlopp i Slumpån på nivån +8,89 m. Ingen synlig bakvattenlucka/backventil på utloppsledningen. OBS! Intern kommunikation med P2 vid nivå +27,21 m i P2 förreglas P1. Förreglingen upphör vid +26,96 m. D.v.s. eventuell bräddning i P2 sker i P1 via bräddledning mellan P2 och P1.

65 Bilaga 2.2 P2 AVLOPPSPUMPSTATION Område Sjuntorp (Förrådet Torpavägen) Pumpar P1 P2 Nivåer Golvnivå +28,72 m Bottennivå +25,47 m Startnivå +26,81 m +26,91 m Stoppnivå +26,27 m +26,27 m Volym start1-stopp1 Ca l Storlek pumpgrop Rektangulär, 2,6 x 4,45 m, med voter Pumputrustning mm Pump Flygt NP 3153 Flygt 3153 Pumpkurva nr Statisk uppfordringshöjd m 18,4 Ledningslängd m 495 Ledningsdimension mm PVC 315/296,6 NT 6 Teoretisk maxkapacitet, pump 1 39 l/s pump 2 49 l/s pump l/s (P2 dock utanför kurvan) Uppmätt maxkapacitet, pump 1 24 l/s pump 2 39 l/s pump l/s Nödutlopp Nödutlopp för stationen är beläget i en brunn ca 15 m nordost om stationen. Här kan bräddning ske via en ca 0,2 m lång överfallskant till ett upphugget hål (ca D 150 mm) på en underliggande BTG 300 mm spillvattenledning mot avloppspumpstationen P1, där ytterligare bräddning kan ske till Slumpån. Skibordsnivån är +27,34 m. OBS! Intern kommunikation med P3 vid nivå +36,63 m i P3 förreglas P2. Förreglingen upphör vid +36,03 m.

66 Bilaga 2.3 P3 AVLOPPSPUMPSTATION Område Sjuntorp (Preem Trollhättevägen) Pumpar P1 P2 Nivåer Golvnivå +39,31 m Bottennivå +35,04 m Startnivå +36,23 m +36,33 m Stoppnivå +35,63 m +35,73 m Volym start1-stopp1 Ca l Storlek pumpgrop Rektangulär, 3,3 x 3,1 m, med voter i botten Pumputrustning mm Pump Flygt CP 3202 HT Flygt CP 3201 HT Pumpkurva nr Statisk uppfordringshöjd m 19,8 Ledningslängd m (med ett svallschakt vid södra stranden av Trehörningen) Ledningsdimension mm Gjutjärn 300 NT 10 + PEH 355/314,6 NT6 Teoretisk maxkapacitet, pump 1 58 l/s pump 2 58 l/s pump l/s Uppmätt maxkapacitet, pump 1 Nödutlopp pump 2 41,7 l/s 47,0 l/s pump ,0 l/s Nödutlopp i pumpstationen via en 400 mm ståltratt, med överkant +38,67 m. Avledning sker västerut via en ca 15 m lång BTG 400 mm ledning med en bedömd utloppsnivå om ca +37,0 m i en 800 mm vägtrumma för bäcken som avvattnar Trehörningen. Bäcken avrinner genom Sjuntorp och har sitt utlopp ca 1 km söderut i Slumpån. Ingen synlig bakvattenlucka/backventil på utloppsledningen. OBS! Intern kommunikation med P4 vid nivå ca +56,5 m (1,4 m) i P4 förreglas P3. Förreglingen upphör vid ca +55,8 m (0,70 m). Det finns också ett bräddavlopp på ledningsnätet ca 75 m sydväst om stationen på nivån +38,22 m. Bräddning sker via ett skibord till en PVC 200 mm ledning med utlopp på nivån ca +38,10 m i bäck mot Slumpån. Ingen synlig bakvattenlucka/backventil på utloppsledningen.

67 Bilaga 2.4 P16 AVLOPPSPUMPSTATION Område Upphärad-Sjuntorp (Upphäradsvägen) Pumpar P1 P2 Nivåer Golvnivå +38,46 m Bottennivå +32,86 m Startnivå +34,00 m +34,20 m Stoppnivå +33,48 m +33,58 m Volym start1-stopp1 Ca l Storlek pumpgrop D mm med voter Pumputrustning mm Pump Flygt Grundfos SLV D Pumpkurva nr 252 Statisk uppfordringshöjd m 12,0 Ledningslängd m 730 Ledningsdimension mm PVC 160x4,7 NT6 Teoretisk maxkapacitet, pump 1 14,0 l/s pump 2 9,2 l/s pump ,0 l/s Uppmätt maxkapacitet, pump 1 8,6 l/s pump 2 7,5 l/s pump 1+2 9,1 l/s Nödutlopp Nödutlopp i brunn på inkommande ledning till pumpstationen på nivån +35,19 m via ca 15 m lång BTG 225 mm ledning mot nordost. Ledningen ansluter på nivån ca +34,95 m till en BTG 300 mm dagvattenledning med utlopp i Lillån. Det finns också ett nödutlopp inne i stationen på nivån +34,53 m i form av en BTG 225 mm ledning, som ansluter till ovan nämnda BTG 225 mm ledning. Ingen synlig bakvattenlucka/backventil på bräddledningen.

68 Bilaga 2.5 P17 AVLOPPSPUMPSTATION Område Upphärad (Almåsvägen) Pumpar P1 P2 Nivåer Golvnivå +66,49 m Bottennivå +61,89 m Startnivå +63,00 m +63,10 m Stoppnivå +62,35 m +62,46 m Volym start1-stopp1 Ca l Storlek pumpgrop Wåge 2 000/5,0/F (troligen) Pumputrustning mm Pump Flygt Flygt CP3102 MT Pumpkurva nr Statisk uppfordringshöjd m 2,4 Ledningslängd m Ledningsdimension mm GJJ PVC 160 x 4,7 Teoretisk maxkapacitet, pump 1 14,0 l/s pump 2 12,0 l/s pump ,0 l/s Uppmätt maxkapacitet, pump 1 10,7 l/s pump 2 8,4 l/s pump ,8 l/s Nödutlopp Nödutlopp på nivån +64,63 m i en tillsynsbrunn sydväst om stationen. Bräddning sker via en PVC 200 mm ledning, som övergår i en BTG 300 mm ledning på nivån ca +64,2 m. Ledningen ingår i ett dagvattensystem som har sitt utlopp i ett järnvägsdike i den södra delen av Upphärad. Recipienten för diket är Lillån. Pump 1 byttes ut på grund av haveri Den havererade pumpen var en Flygt CP3102 MT, med pumpkurva nr 433. Ingen synlig bakvattenlucka/backventil på bräddledningen.

69 Bilaga 2.6 P20 AVLOPPSPUMPSTATION Område Sjuntorp (Textilvägen) Pumpar P1 P2 Nivåer Golvnivå +31,84 m Bottennivå +27,12 m Startnivå +28,01 m +28,21 m Stoppnivå +27,51 m +27,71 m Volym start1-stopp1 Ca l Storlek pumpgrop D mm med votad botten Pumputrustning mm Pump Pumpex K80, Pumpex K80, Pumpkurva nr - - Statisk uppfordringshöjd m 2,2 Ledningslängd m 20 Ledningsdimension mm 2 x PVC 110 x 3,3 NT 6 (en ledning/pump) Teoretisk maxkapacitet, pump 1 21,0 l/s pump 2 21,0 l/s pump ,0 l/s Uppmätt maxkapacitet, pump 1 8,5 l/s pump 2 6,7 l/s pump ,2 l/s Nödutlopp Nödutlopp är beläget på nivån +28,27 m i brunnen innan stationen. Bräddning sker via en relinad BTG 300 mm (antagen 280 mm innerdiameter) ledning norrut till Slumpån. Ingen synlig bakvattenlucka/backventil på utloppsledningen. Tryckledningarna har inga backventiler, utan vattnet rinner tillbaka till sumpen när pumparna stannar. Sannolikt kan då också vatten komma in denna väg från släppbrunnen om nivån är hög här.

70 Bilaga 2.7 P31 AVLOPPSPUMPSTATION Område Sjuntorp (Blackstorpsvägen) Pumpar P1 P2 Nivåer Golvnivå +43,17 m Bottennivå +39,69 m Startnivå +40,83 m +40,93 m Stoppnivå +40,13 m +40,23 m Volym start1-stopp1 Ca l Storlek pumpgrop D mm med votad botten Pumputrustning mm Pump Grundfos SL D.B Grundfos SL D.B Pumpkurva nr - - Statisk uppfordringshöjd m 3,7 Ledningslängd m 140 Ledningsdimension mm PVC 110 x 3,3 NT6 Teoretisk maxkapacitet, pump 1 9,2 l/s pump 2 9,2 l/s pump ,3 l/s Uppmätt maxkapacitet, pump 1 9,1 l/s pump 2 9,2 l/s pump ,2 l/s Nödutlopp Nödutlopp i brunn utanför pumpstationen på nivån +42,14 m via en BTG 225 mm ledning till en dagvattenbrunn på nivån +41,92 m. Dagvattenledningen PVC 250 mm har sitt utlopp i Slumpån. Ingen synlig bakvattenlucka/backventil på bräddledningen.

71 Bilaga 2.8 P38 AVLOPPSPUMPSTATION Område Sjuntorp (Stomgärdesvägen) Pumpar P1 P2 Nivåer Golvnivå +41,21 m Bottennivå +37,21 m Startnivå +38,30 m +38,50 m Stoppnivå +37,80 m +37,90 m Startnivå < ,34 m +39,54 m Stoppnivå < ,84 m +38,94 m Volym start1-stopp1 Ca l Volym start1-stopp1 < Ca l Storlek pumpgrop D mm med votad botten Pumputrustning mm Pump Flygt CP 3102 MT Flygt CP 3102 MT Pumpkurva nr Statisk uppfordringshöjd m 4,5 Ledningslängd m 320 Ledningsdimension mm PVC 110 x 3,3 NT6 Teoretisk maxkapacitet, pump 1 pump 2 pump 1+2 Uppmätt maxkapacitet, pump 1 pump 2 pump 1+2 7,0 l/s 7,0 l/s 7,8 l/s 6,5 l/s 7,1 l/s 7,4 l/s Nödutlopp Nödutlopp på nivån +39,63 m i brunn innan pumpstation. Bräddning sker via en BTG 225 mm ledning till en brunn i dagvattensystemet. Anslutningsnivå i dagvattenbrunnen är +38,92 m. Dagvattenledningen har ett utlopp i Slumpån ca 140 m sydväst om pumpstationen. Ingen synlig bakvattenlucka/backventil på bräddledningen.

72 Bilaga 2.9 P39 AVLOPPSPUMPSTATION Område Upphärad-Sjuntorp (Kalvhed) Pumpar P1 P2 Nivåer Golvnivå +32,74 m Bottennivå +29,48 m Startnivå +30,68 m +30,78 m Stoppnivå +30,02 m +30,22 m Volym start1-stopp1 Ca l Storlek pumpgrop Wåge (troligen) Pumputrustning mm Pump Flygt CP3127 HT Flygt CP3127 HT Pumpkurva nr Statisk uppfordringshöjd m 17,5 Ledningslängd m Ledningsdimension mm PEH 180/147,2 Teoretisk maxkapacitet, pump 1 12,0 l/s pump 2 14,0 l/s pump ,0 l/s Uppmätt maxkapacitet, pump 1 11,4 l/s pump 2 10,2 l/s pump ,5 l/s Nödutlopp Nödutlopp i pumpstation på nivån +32,05 m. Bräddning sker via en PVC 200 mm ledning till en ca 20 m lång PVC 110 mm ledning med utlopp i Lillån. Ingen synlig bakvattenlucka/backventil på bräddledningen.

73 Bilaga 2.10 P40 AVLOPPSPUMPSTATION Område Upphärad (Gamla avloppsverket) Pumpar P1 P2 Nivåer Golvnivå +63,36 m Bottennivå +59,53 m Startnivå +61,30 m +61,49 m Stoppnivå +60,71 m +60,82 m Volym start1-stopp1 Ca 950 l Storlek pumpgrop Wåge (troligen) Pumputrustning mm Pump Flygt CP3127 HT Flygt CP3153 HT Pumpkurva nr Statisk uppfordringshöjd m 12 Ledningslängd m Ledningsdimension mm PEH 180/147,2 Teoretisk maxkapacitet, pump 1 10,0 l/s pump 2 14,0 l/s pump ,5 l/s Uppmätt maxkapacitet, pump 1 7,3 l/s pump 2 11,3 l/s pump ,5 l/s Nödutlopp Nödutlopp i brunn innan pumpstation på nivån +62,25 m. Bräddning sker via skibord till en BTG 225 mm ledning i nordvästlig riktning. Ledningen ansluter på nivån ca +60,24 m till en BTG 225 mm i nordlig riktning längs med järnvägen. Ledningen har utlopp i ett dike som avrinner mot Lillån, ca 500 m ifrån pumpstationen. Ingen synlig bakvattenlucka/backventil på bräddledningen.
