1 MDSC-2242 Användarhandbok ( )K /00 10/12/2013

2 Barco nv President Kennedypark 35, 8500 Kortrijk, Belgium Phone: Fax: Support: Besök oss på webben: Tryckt i Belgien

3 Innehåll INNEHÅLL 1. Välkommen! Om produkten Förpackningens innehåll Om den här användarhandboken Delar, reglage och anslutningar Framsida Baksida Fjärrkontroll Översikt över ingångar MDSC-2242 LED-version MDSC-2242 MNA-version Stifttilldelning för anslutningar DVI-1-uttag DVI out-uttag RS232-anslutning USB-port Uttag för bildskärmsport Uttag för S-Video och S-Video-out Bildskärmsinstallation Installation av VESA-fästet Anslutning av videoingångar MDSC-2242 LED-version MDSC-2242 MNA-version Anslutning av videoutgångar MDSC-2242 LED-version MDSC-2242 MNA-version Nexxis OR Anslutning av strömförsörjning Daglig drift På-/Avslagning Strömlysdiodens status Aktivera bildskärmsmenyn Navigera i bildskärmsmenyn Snabbvalsfunktioner Val av huvudkälla Konfiguration av flerskärm Val av zoomfaktor Justering av ljusstyrka Låsning/upplåsning av knappsatsen Avancerad drift Bildskärmsmeny Profil Ljusstyrka Kontrast Mättnad Färgtemperatur Gamma Skärpa Avancerad bildmeny Svartnivå Smart Video Bildpositionering Automatisk justering...27 ( )K MDSC /12/2013 1

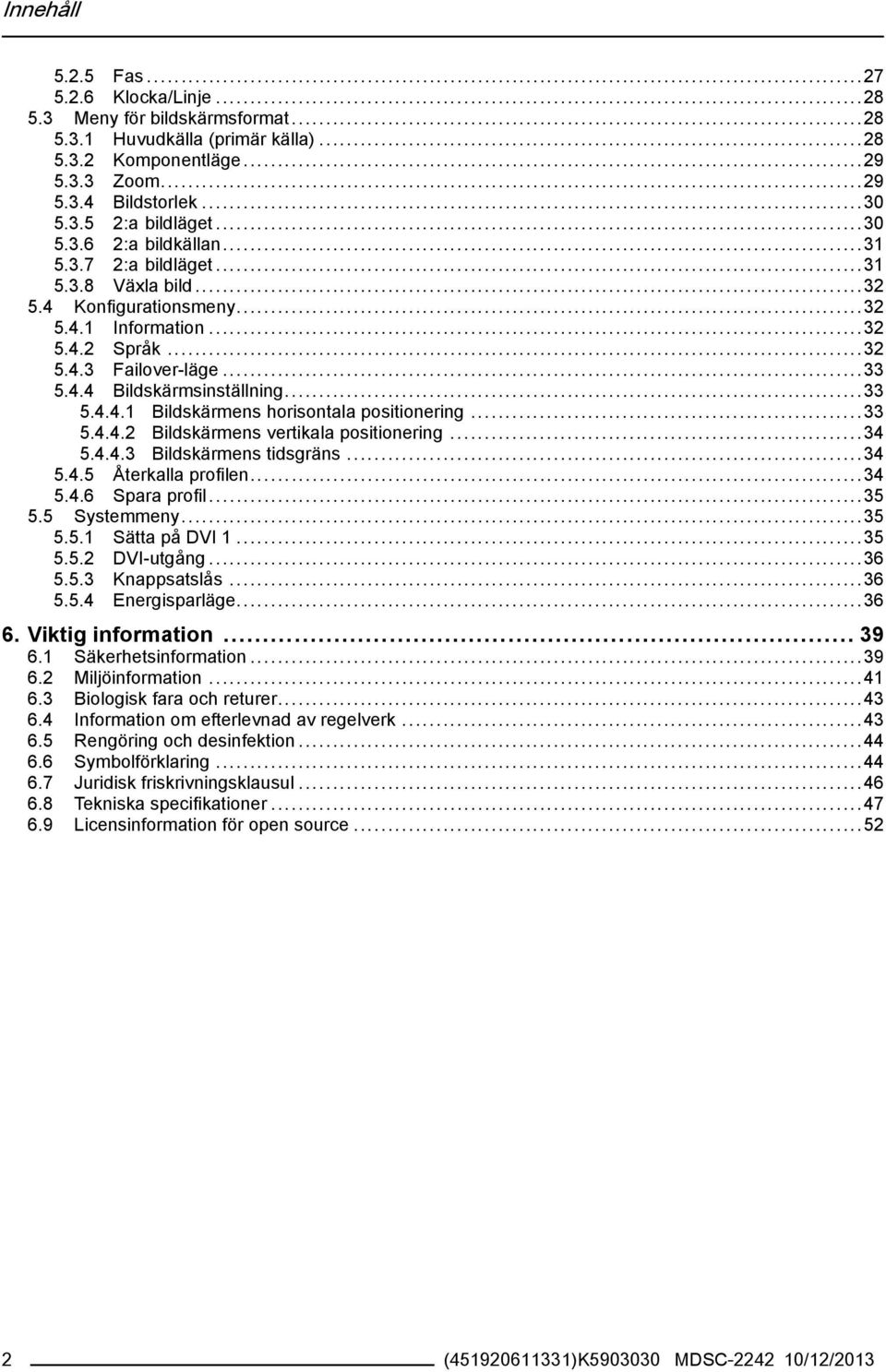

4 Innehåll Fas Klocka/Linje Meny för bildskärmsformat Huvudkälla (primär källa) Komponentläge Zoom Bildstorlek :a bildläget :a bildkällan :a bildläget Växla bild Konfigurationsmeny Information Språk Failover-läge Bildskärmsinställning Bildskärmens horisontala positionering Bildskärmens vertikala positionering Bildskärmens tidsgräns Återkalla profilen Spara profil Systemmeny Sätta på DVI DVI-utgång Knappsatslås Energisparläge Viktig information Säkerhetsinformation Miljöinformation Biologisk fara och returer Information om efterlevnad av regelverk Rengöring och desinfektion Symbolförklaring Juridisk friskrivningsklausul Tekniska specifikationer Licensinformation för open source ( )K MDSC /12/2013

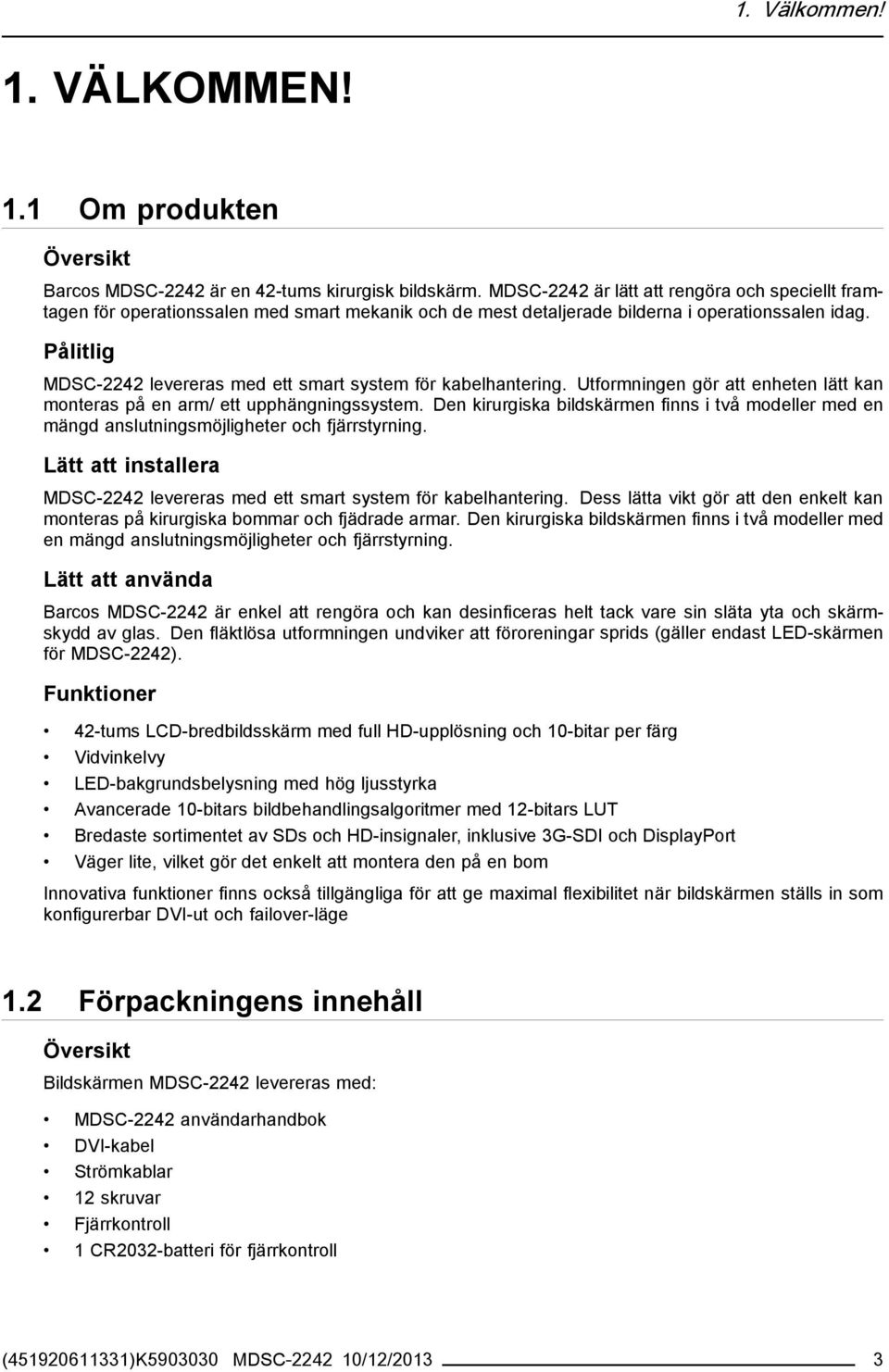

5 1. Välkommen! 1. VÄLKOMMEN! 1.1 Om produkten Översikt Barcos MDSC-2242 är en 42-tums kirurgisk bildskärm. MDSC-2242 är lätt att rengöra och speciellt framtagen för operationssalen med smart mekanik och de mest detaljerade bilderna i operationssalen idag. Pålitlig MDSC-2242 levereras med ett smart system för kabelhantering. Utformningen gör att enheten lätt kan monteras på en arm/ ett upphängningssystem. Den kirurgiska bildskärmen finns i två modeller med en mängd anslutningsmöjligheter och fjärrstyrning. Lätt att installera MDSC-2242 levereras med ett smart system för kabelhantering. Dess lätta vikt gör att den enkelt kan monteras på kirurgiska bommar och fjädrade armar. Den kirurgiska bildskärmen finns i två modeller med en mängd anslutningsmöjligheter och fjärrstyrning. Lätt att använda Barcos MDSC-2242 är enkel att rengöra och kan desinficeras helt tack vare sin släta yta och skärmskydd av glas. Den fläktlösa utformningen undviker att föroreningar sprids (gäller endast LED-skärmen för MDSC-2242). Funktioner 42-tums LCD-bredbildsskärm med full HD-upplösning och 10-bitar per färg Vidvinkelvy LED-bakgrundsbelysning med hög ljusstyrka Avancerade 10-bitars bildbehandlingsalgoritmer med 12-bitars LUT Bredaste sortimentet av SDs och HD-insignaler, inklusive 3G-SDI och DisplayPort Väger lite, vilket gör det enkelt att montera den på en bom Innovativa funktioner finns också tillgängliga för att ge maximal flexibilitet när bildskärmen ställs in som konfigurerbar DVI-ut och failover-läge 1.2 Förpackningens innehåll Översikt Bildskärmen MDSC-2242 levereras med: MDSC-2242 användarhandbok DVI-kabel Strömkablar 12 skruvar Fjärrkontroll 1 CR2032-batteri för fjärrkontroll ( )K MDSC /12/2013 3

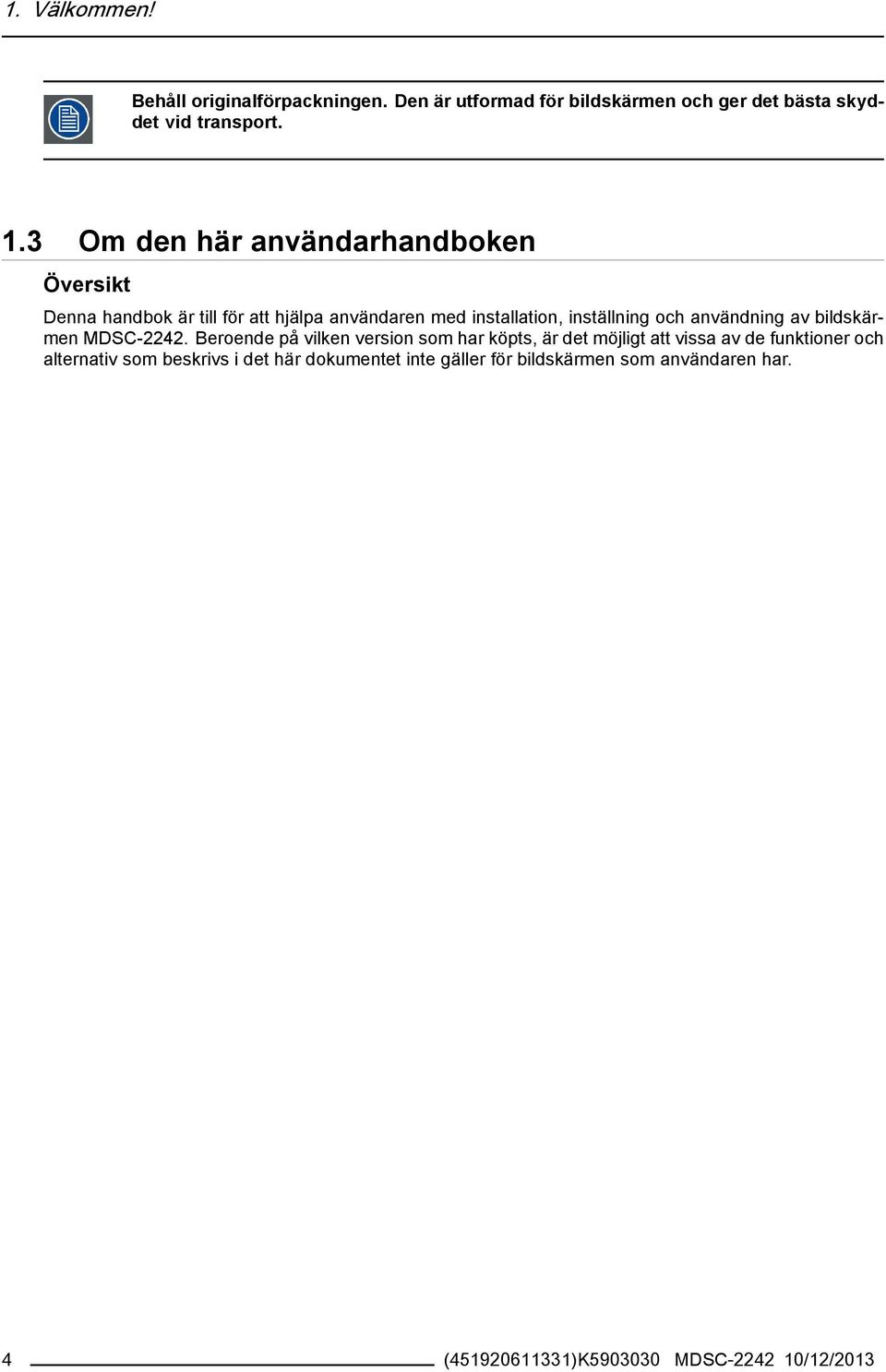

6 1. Välkommen! Behåll originalförpackningen. Den är utformad för bildskärmen och ger det bästa skyddet vid transport. 1.3 Om den här användarhandboken Översikt Denna handbok är till för att hjälpa användaren med installation, inställning och användning av bildskärmen MDSC Beroende på vilken version som har köpts, är det möjligt att vissa av de funktioner och alternativ som beskrivs i det här dokumentet inte gäller för bildskärmen som användaren har. 4 ( )K MDSC /12/2013

7 2. Delar, reglage och anslutningar 2. DELAR, REGLAGE OCH ANSLUT- NINGAR 2.1 Framsida Översikt Bild Knappen Ingångsval 2 Knappen för val av flerskärm/nedknapp 3 Knapp för zoomning av bilden/uppåtknapp 4 OSD-meny/Enter-knapp 5 Minska ljusstyrka/vänster knapp 6 Öka ljusstyrka/höger knapp 7 Standbyknapp En 7-siffrig knappsats sitter på skärmens högra sida. 7 ( )K MDSC /12/2013 5

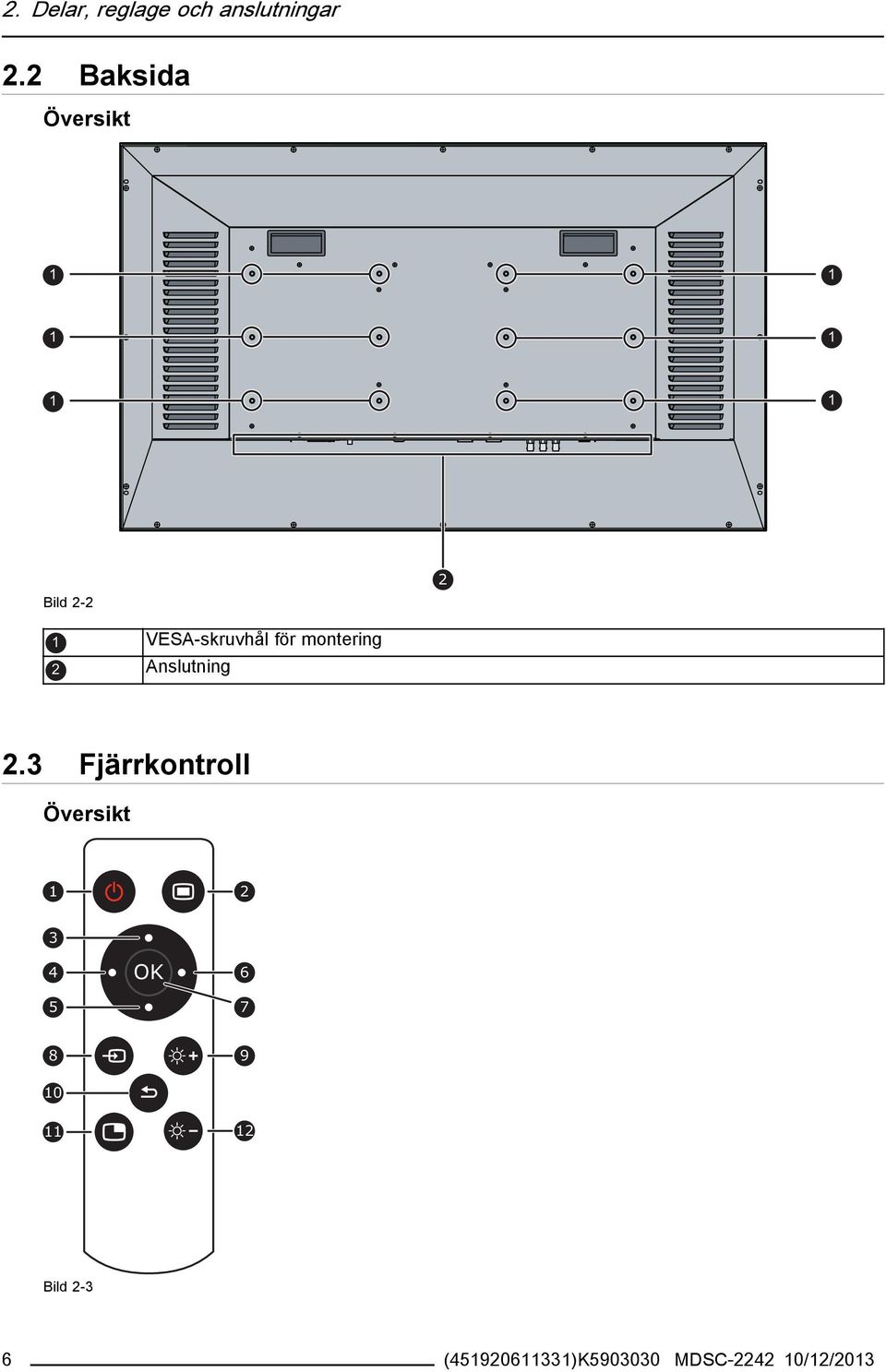

8 2. Delar, reglage och anslutningar 2.2 Baksida Översikt Bild VESA-skruvhål för montering 2 Anslutning 2.3 Fjärrkontroll Översikt OK Bild ( )K MDSC /12/2013

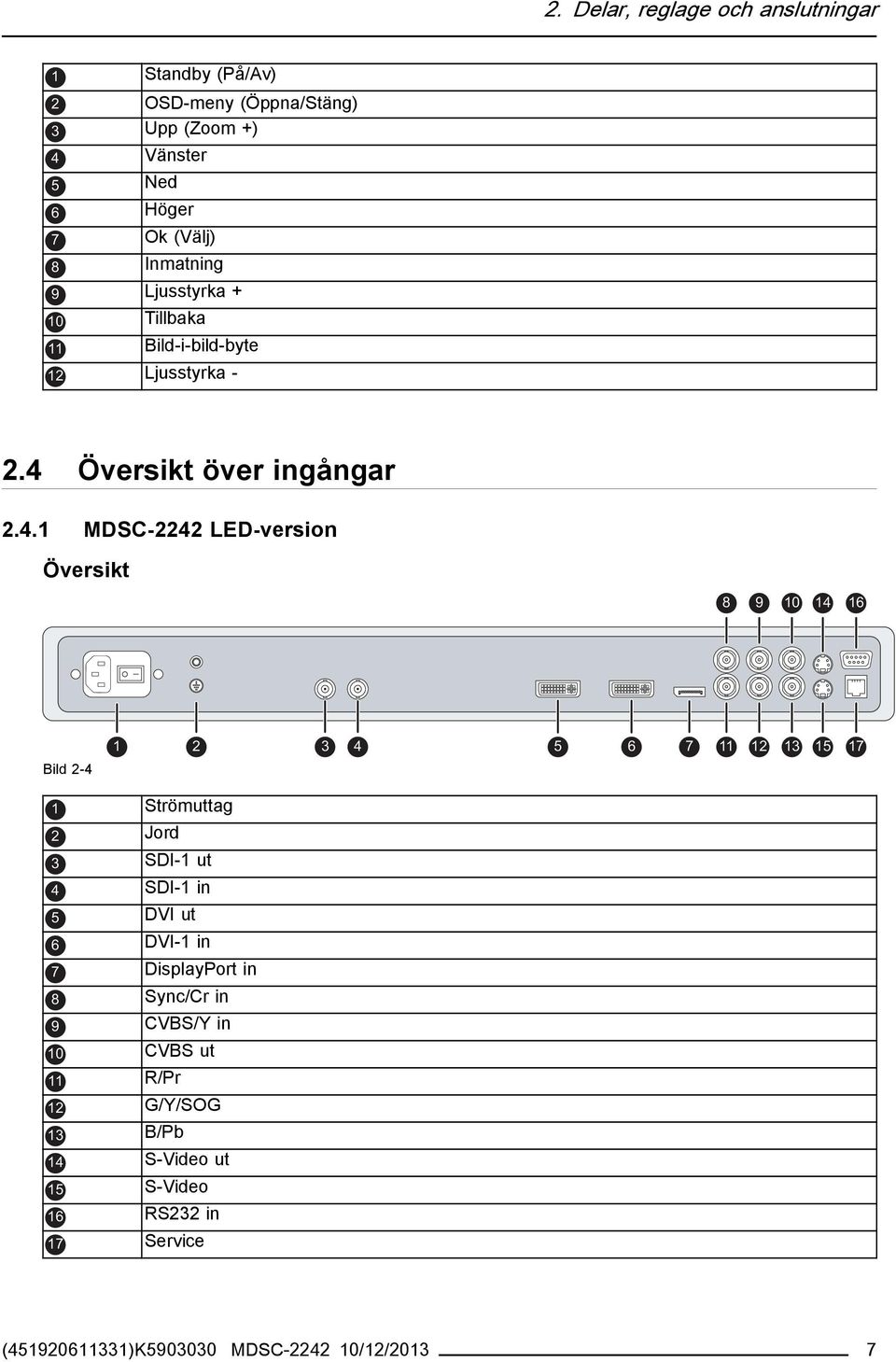

9 2. Delar, reglage och anslutningar 1 Standby (På/Av) 2 4 OSD-meny (Öppna/Stäng) Upp (Zoom +) Vänster 5 Ned 6 Höger 7 8 Ok (Välj) Inmatning 9 Ljusstyrka + 10 Tillbaka 11 Bild-i-bild-byte 12 Ljusstyrka Översikt över ingångar MDSC-2242 LED-version Översikt Bild Strömuttag Jord 3 SDI-1 ut 4 5 SDI-1 in DVI ut 6 DVI-1 in 7 DisplayPort in 8 Sync/Cr in 9 CVBS/Y in 10 CVBS ut 11 R/Pr 12 G/Y/SOG 13 B/Pb 14 S-Video ut 15 S-Video 16 RS232 in 17 Service 1 ( )K MDSC /12/2013 7

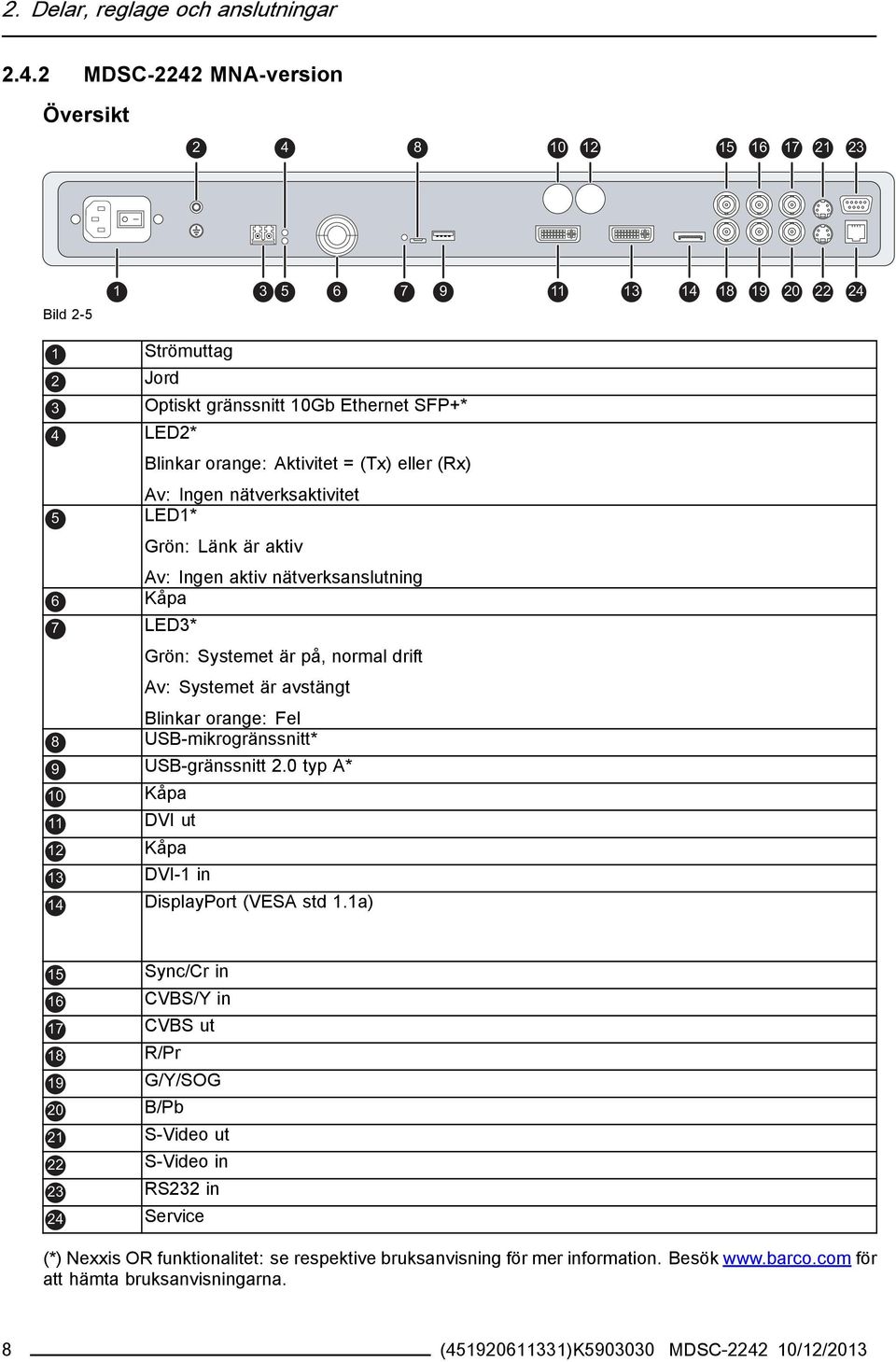

10 2. Delar, reglage och anslutningar MDSC-2242 MNA-version Översikt Bild Strömuttag Jord 3 Optiskt gränssnitt 10Gb Ethernet SFP+* 4 LED2* 1 Blinkar orange: Aktivitet = (Tx) eller (Rx) 5 Av: Ingen nätverksaktivitet LED1* Grön: Länk är aktiv 6 7 Av: Ingen aktiv nätverksanslutning Kåpa LED3* Grön: Systemet är på, normal drift Av: Systemet är avstängt 8 Blinkar orange: Fel USB-mikrogränssnitt* 9 USB-gränssnitt 2.0 typ A* 10 Kåpa DVI ut Kåpa DVI-1 in 14 DisplayPort (VESA std 1.1a) 15 Sync/Cr in 16 CVBS/Y in 17 CVBS ut 18 R/Pr 19 G/Y/SOG 20 B/Pb 21 S-Video ut 22 S-Video in 23 RS232 in 24 Service 12 (*) Nexxis OR funktionalitet: se respektive bruksanvisning för mer information. Besök för att hämta bruksanvisningarna. 8 ( )K MDSC /12/2013

11 2. Delar, reglage och anslutningar 2.5 Stifttilldelning för anslutningar DVI-1-uttag Översikt Bild 2-6 Stift Funktion 1 D2_Rx- (T.M.D.S.) 2 D2_Rx+ (T.M.D.S.) 3 Jord (data 2-skärmning) 4 Inte ansluten 5 Inte ansluten 6 SCL (för DDC) 7 SDA (för DDC) 8 Analog vertikal sync 9 D1_Rx- (T.M.D.S.) 10 D1_Rx+ (T.M.D.S.) 11 Jord (data 1-skärmning) 12 Inte ansluten 13 Inte ansluten 14 +5V-ingång (DDC-försörjning) (*) 15 Jord (ledare) 16 Hot plug-avkänning (*) 17 D0_Rx- (T.M.D.S.) 18 D0_Rx+ (T.M.D.S.) 19 Jord (data 0-skärmning) 20 Inte ansluten 21 Inte ansluten 22 Jord (klockskärmning) 23 CK_Rx+ (T.M.D.S.) 24 CK_Rx- (T.M.D.S.) C1 C2 C3 C4 Analog röd Analog grön Analog blå Analog horisontal sync C5 Analog jordretur (analog R, G, B) (*) Utgång för +5 volt likström finns på stift 14 eller16 via bildskärmsmenyn. (+5 V ± ma (max)) ( )K MDSC /12/2013 9

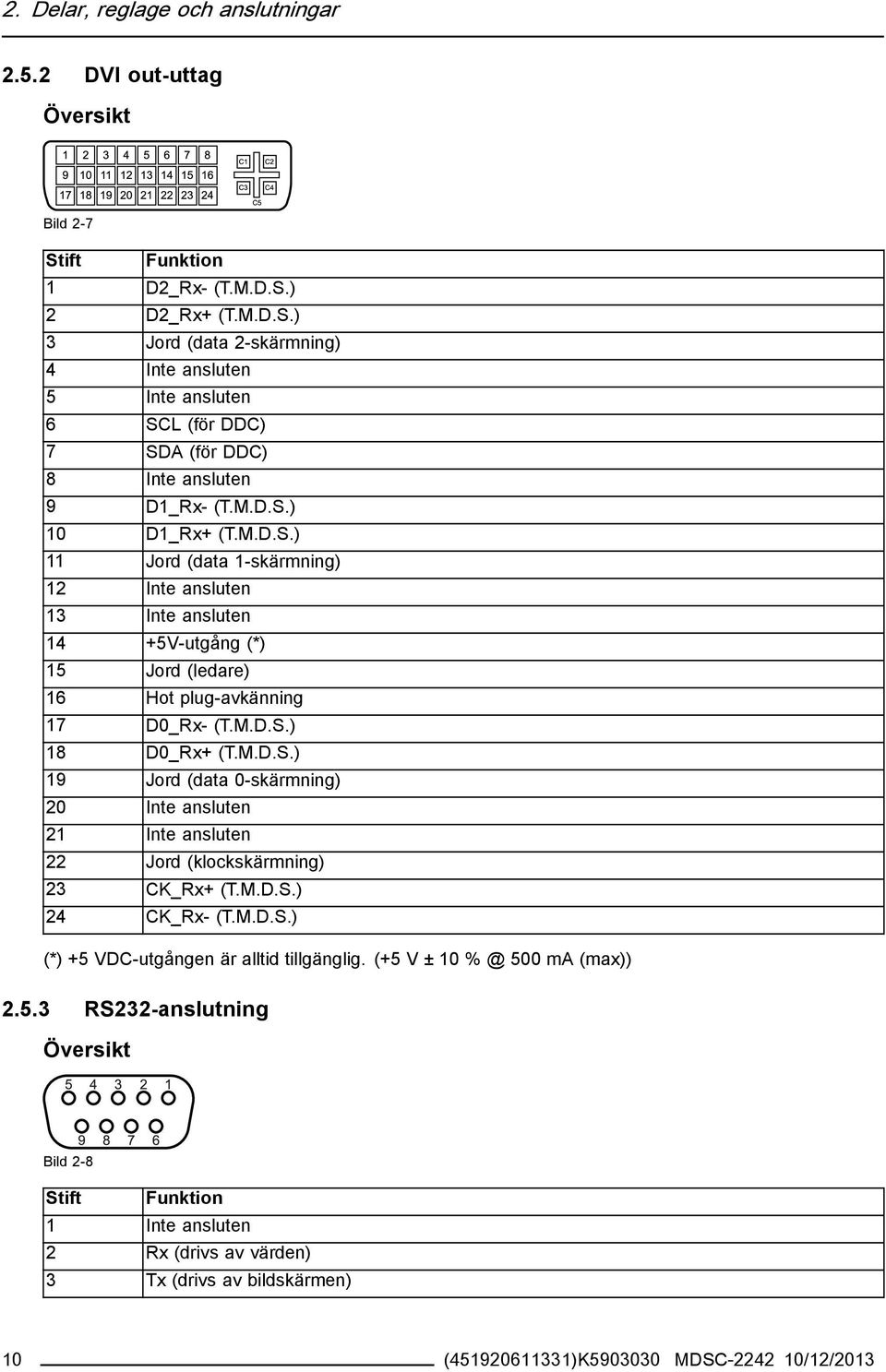

12 2. Delar, reglage och anslutningar DVI out-uttag Översikt Bild 2-7 Stift Funktion 1 D2_Rx- (T.M.D.S.) 2 D2_Rx+ (T.M.D.S.) 3 Jord (data 2-skärmning) 4 Inte ansluten 5 Inte ansluten 6 SCL (för DDC) 7 SDA (för DDC) 8 Inte ansluten 9 D1_Rx- (T.M.D.S.) 10 D1_Rx+ (T.M.D.S.) 11 Jord (data 1-skärmning) 12 Inte ansluten 13 Inte ansluten 14 +5V-utgång (*) 15 Jord (ledare) 16 Hot plug-avkänning 17 D0_Rx- (T.M.D.S.) 18 D0_Rx+ (T.M.D.S.) 19 Jord (data 0-skärmning) 20 Inte ansluten 21 Inte ansluten 22 Jord (klockskärmning) 23 CK_Rx+ (T.M.D.S.) 24 CK_Rx- (T.M.D.S.) (*) +5 VDC-utgången är alltid tillgänglig. (+5 V ± ma (max)) RS232-anslutning Översikt Bild 2-8 Stift Funktion 1 Inte ansluten 2 Rx (drivs av värden) 3 Tx (drivs av bildskärmen) 10 ( )K MDSC /12/2013

13 2. Delar, reglage och anslutningar 4 Inte ansluten 5 Jord 6 Inte ansluten 7 Inte ansluten 8 Inte ansluten 9 Inte ansluten USB-port Översikt Bild 2-9 Stift Funktion 1 +5 VDC 2 Data 3 Data + 4 Jord Uttag för bildskärmsport Översikt Bild 2-10 Stift Funktion 1 ML_Lane 0 (p) 2 Jord 3 ML_Lane 0 (n) 4 ML_Lane 1 (p) 5 Jord 6 ML_Lane 1 (n) 7 ML_Lane 2 (p) 8 Jord 9 ML_Lane 2 (n) 10 ML_Lane 3 (p) 11 Jord 12 ML_Lane 3 (n) 13 CONFIG1 14 CONFIG2 15 AUX CH (p) 16 Jord 17 AUX CH (n) ( )K MDSC /12/

14 2. Delar, reglage och anslutningar 18 Hot Plug-avkänning 19 Retur 20 DP_PWR (+3.3-volt likström) Uttag för S-Video och S-Video-out Översikt Bild 2-11 Stift Funktion 1 Jord (Y) 2 Jord (C) 3 Luminans (Y) 4 Färgstyrka (C) Hölje Avskärmning jord 12 ( )K MDSC /12/2013

15 3. BILDSKÄRMSINSTALLATION 3. Bildskärmsinstallation 3.1 Installation av VESA-fästet Översikt Bildskärmen stöder armstativ enligt VESA-standard 600 mm och 200 mm. VAR FÖRSIKTIG: Använd en arm/ett upphängningssystem som är godkänt av VESA. VAR FÖRSIKTIG: Bildskärmen med VESA-gränssnitt har utformats för säkerhetsfaktor 6 (för att stödja 6 gånger bildskärmens vikt). I ett medicinskt system ska du använda en arm med lämplig säkerhetsfaktor (IEC ). Fästa bildskärmen till ett armstativ: 1. Fäst armstativet ordentligt vid armen/upphängningssystemet med de 6 skruvarna (M6 x 15 mm) för den VESA-standard som används (VESA 200 mm eller 600 mm). 600mm VESA 200mm VESA 200mm VESA Bild 3-1 VAR FÖRSIKTIG: De 12 skruvarna som följer med bildskärmen (M6 x 15 mm) kan användas för en extern arm/upphängning med VESA-gränssnitt och en grovlek på högst 5 mm. Om de medföljande skruvarnas längd (=L) inte passar på grund av grovleken på den externa armen med VESA-gränssnitt (=V), kan följande regel tillämpas: L min =V+8mm L max =V+15mm ( )K MDSC /12/

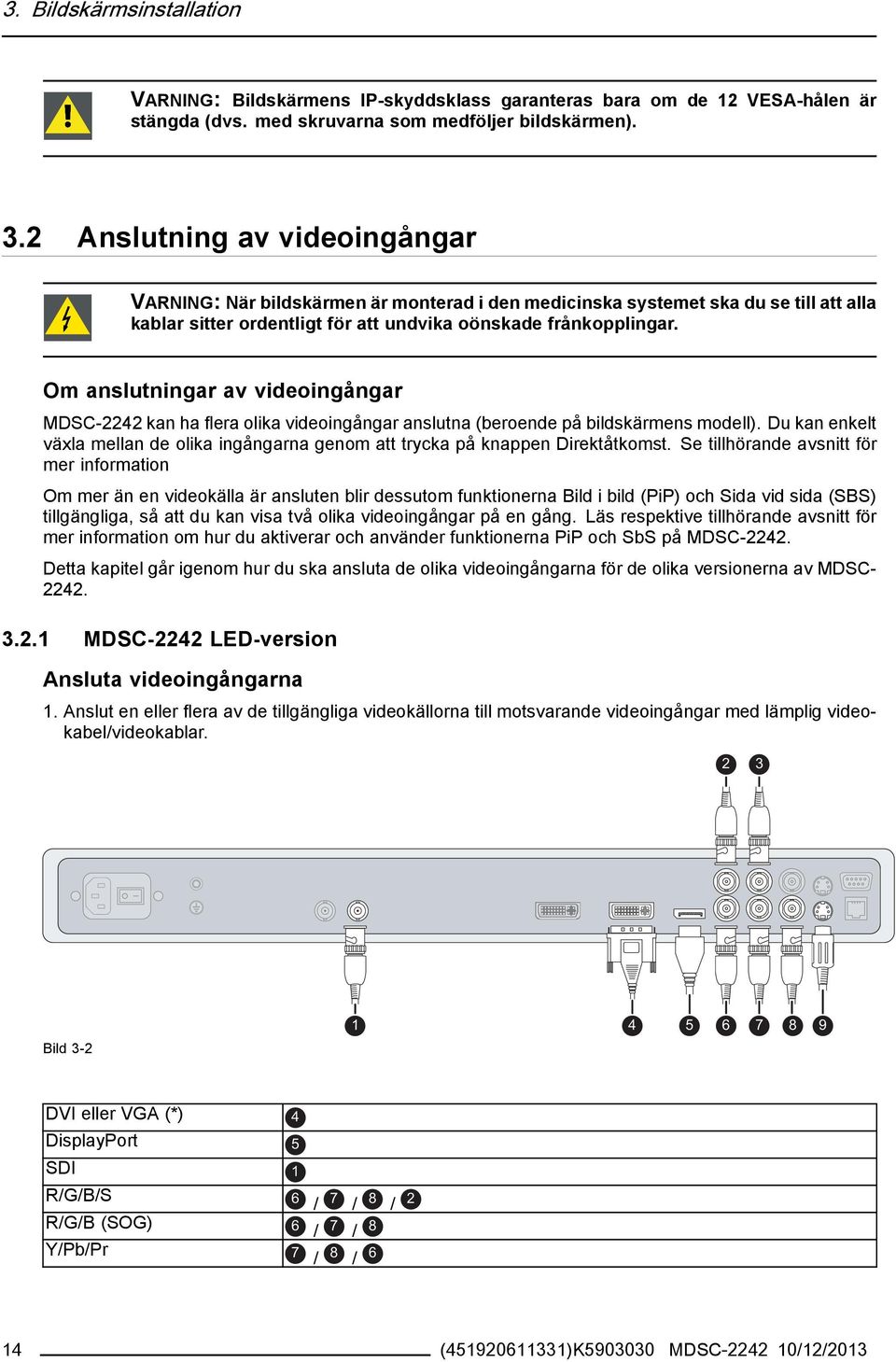

16 3. Bildskärmsinstallation VARNING: Bildskärmens IP-skyddsklass garanteras bara om de 12 VESA-hålen är stängda (dvs. med skruvarna som medföljer bildskärmen). 3.2 Anslutning av videoingångar VARNING: När bildskärmen är monterad i den medicinska systemet ska du se till att alla kablar sitter ordentligt för att undvika oönskade frånkopplingar. Om anslutningar av videoingångar MDSC-2242 kan ha flera olika videoingångar anslutna (beroende på bildskärmens modell). Du kan enkelt växla mellan de olika ingångarna genom att trycka på knappen Direktåtkomst. Se tillhörande avsnitt för mer information Om mer än en videokälla är ansluten blir dessutom funktionerna Bild i bild (PiP) och Sida vid sida (SBS) tillgängliga, så att du kan visa två olika videoingångar på en gång. Läs respektive tillhörande avsnitt för mer information om hur du aktiverar och använder funktionerna PiP och SbS på MDSC Detta kapitel går igenom hur du ska ansluta de olika videoingångarna för de olika versionerna av MDSC MDSC-2242 LED-version Ansluta videoingångarna 1. Anslut en eller flera av de tillgängliga videokällorna till motsvarande videoingångar med lämplig videokabel/videokablar Bild DVI eller VGA (*) DisplayPort 4 SDI 1 R/G/B/S 6 R/G/B (SOG) / 7 / 8 / 2 6 Y/Pb/Pr / 7 / 8 7 / 8 / 6 5 ( )K MDSC /12/2013

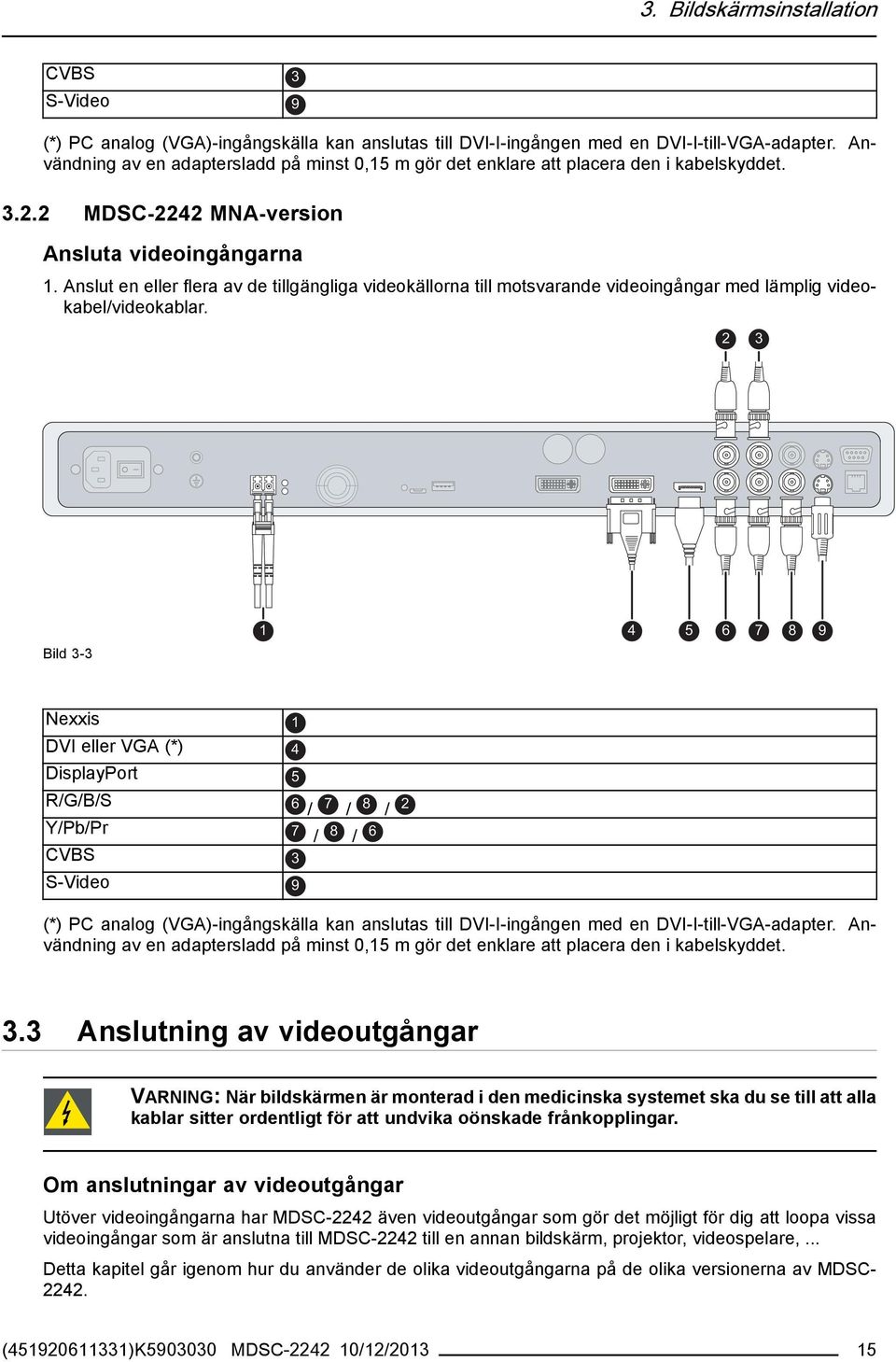

17 3. Bildskärmsinstallation CVBS 3 S-Video 9 (*) PC analog (VGA)-ingångskälla kan anslutas till DVI-I-ingången med en DVI-I-till-VGA-adapter. Användning av en adaptersladd på minst 0,15 m gör det enklare att placera den i kabelskyddet MDSC-2242 MNA-version Ansluta videoingångarna 1. Anslut en eller flera av de tillgängliga videokällorna till motsvarande videoingångar med lämplig videokabel/videokablar Bild 3-3 Nexxis 1 DVI eller VGA (*) 4 DisplayPort 5 R/G/B/S 6 Y/Pb/Pr 7 CVBS 3 S-Video 9 / 7 / 8 / 2 / 8 / 6 (*) PC analog (VGA)-ingångskälla kan anslutas till DVI-I-ingången med en DVI-I-till-VGA-adapter. Användning av en adaptersladd på minst 0,15 m gör det enklare att placera den i kabelskyddet. 3.3 Anslutning av videoutgångar VARNING: När bildskärmen är monterad i den medicinska systemet ska du se till att alla kablar sitter ordentligt för att undvika oönskade frånkopplingar. Om anslutningar av videoutgångar Utöver videoingångarna har MDSC-2242 även videoutgångar som gör det möjligt för dig att loopa vissa videoingångar som är anslutna till MDSC-2242 till en annan bildskärm, projektor, videospelare,... Detta kapitel går igenom hur du använder de olika videoutgångarna på de olika versionerna av MDSC2242. ( )K MDSC /12/

18 3. Bildskärmsinstallation MDSC-2242 LED-version Ansluta videoutgångarna 1. Anslut en eller flera av de tillgängliga videokällorna till motsvarande videoingångar med lämplig videokabel. 2 3 Bild SDI 1 CVBS 2 S-Video 3 DVI 4 (konfigureras på bildskärmsmenyn) MDSC-2242 MNA-version Ansluta videoutgångarna 1. Anslut en eller flera av de tillgängliga videokällorna till motsvarande videoingångar med lämplig videokabel. 2 3 Bild DVI 1 (konfigureras på bildskärmsmenyn) Nexxis 1 (konfigureras på bildskärmsmenyn) CVBS 2 S-Video 3 16 ( )K MDSC /12/2013

19 3.4 Nexxis OR Översikt 3. Bildskärmsinstallation När MDSC-2242 ansluts till Barcos Nexxis OR-system kan du dela video, grafik, ljud och data över IP-nätverk, i rått okomprimerat format, inne i operationssalen och även mellan kirurgiska sviter. Anslut 10 Gb Ethernet-gränssnittet till Nexxis-omkopplaren när du ska ansluta MDSC-2242 till Barcos Nexxis OR-system. Mer information om Nexxis OR och hur du konfigurerar MDSC-2242 i nätverket finns i respektive användarhandbok. Besök för att hämta bruksanvisningarna. Nexxis OR-systemet är endast tillgängligt på MNA-versionen av MDSC Anslutning av strömförsörjning VARNING: När bildskärmen är monterad i den medicinska systemet ska du se till att alla kablar sitter ordentligt för att undvika oönskade frånkopplingar. Ansluta strömförsörjningen och skyddsstiftet för jord 1. Anslut strömuttaget på MDSC-2242 till ett jordat uttag med den medföljande strömkabeln. 2 1 Bild Bildskärmen MDSC-2242 har ett extra skyddsstift för jord. Om det behövs ska jordstiftet anslutas till ett jordat uttag med en AWG18-ledning (max. 6 ft / 1,8 m i längd). ( )K MDSC /12/

20 3. Bildskärmsinstallation 18 ( )K MDSC /12/2013

21 4. Daglig drift 4. DAGLIG DRIFT 4.1 På-/Avslagning Slå på och stänga av bildskärmen: 1. Bildskärmen slås på och av med huvudströmbrytaren som sitter på baksidan av bildskärmen. Håll standbyknappen intryckt i cirka 3 sekunder när bildskärmen är på om du vill aktivera standbyläge. Håll standbyknappen intryckt i cirka 3 sekunder när bildskärmen är i standbyläge om du vill aktivera bildskärmen. 4.2 Strömlysdiodens status Om strömlysdiodens status Strömlysdioden visar enhetens status: Lampan lyser inte: Enheten är avstängd (strömbrytaren på nätaggregatet är AV) Lysdioden växlar mellan på och av: Enheten är i läget programvaruavstängning (enheten slås av och på när du trycker på standbyknappen) Lysdioden lyser orange: enheten är i energisparläge (ingen signal och energisparläget är aktiverat) Lysdioden blinkar grön/orange: enheten är i sökläge (söker efter en signal) Lysdioden är grön: det finns en bild på bildskärmen. 4.3 Aktivera bildskärmsmenyn Öppna bildskärmsmenyn 1. Slå på bildskärmen om den inte redan är på och kontrollera att den inte är i standbyläge (se "På-/Avslagning", sida Tryck på Meny-/Enter-knappen. Bildskärmsmenyn visas nu i det nedre, högra hörnet av skärmen. Om ingenting görs inom 30 sekunder kommer bildskärmsmenyn att försvinna igen. Tidsgränsen för bildskärmsmenyns automatiska inaktivering kan justeras från bildskärmsmenyn (Bildskärmens tidsgräns). ( )K MDSC /12/

22 4. Daglig drift Bildskärmsmenyns läge kan justeras från bildskärmsmenyn (Bildskärmens hor. läge och Bildskärmens vert. läge). 4.4 Navigera i bildskärmsmenyn Bildskärmens menystruktur förklaras Nedan följer ett exempel på bildskärmsmenyns struktur: 5 Picture Profile Factory Brightness 1 50 Contrast 50 Saturation 30 Color temperature 6500K Gamma Native Sharpness 6 10 DVI 1280x800@60Hz Bild Meny 2 Undermeny 3 Statusfält 4 Förklaring (visar knapparnas funktioner) 5 Väljare/Reglage 6 Objekt Navigera genom bildskärmsmenyerna Bild Tryck på -knappen för att öppna bildskärmsmenyn. Använd knappen eller för att rulla till den önskade menysidan. När den önskade menysidan markeras, tryck på knappen för att välja det översta menyobjektet som ska markeras. Använd knapparna eller för att flytta till andra menyobjekt, tryck sedan på knappen för att välja det. Om det valda menyobjektet styrs med ett reglage ska du använda knapparna eller för att justera objektets värde och sedan trycka på knappen för att bekräfta. Om det valda menyobjektet är en flervalsmeny ska du använda knapparna eller för att välja önskat alternativ och sedan trycka på knappen för att bekräfta. ( )K MDSC /12/2013

23 4. Daglig drift Tryck på knappen eller igen för att välja andra menyobjekt eller gå ut från menysidan genom att trycka på knappen. 4.5 Snabbvalsfunktioner Om snabbvalsfunktioner Avsikten med snabbvalsfunktionerna är att presentera ett urval av vanliga funktioner som omedelbart är tillgängliga utan att behöva navigera genom bildskärmsmenyn. De olika snabbvalsfunktionerna är: Val av huvudkälla Konfiguration av flerskärm Val av zoomfaktor Justering av ljusstyrka Översikt över snabbval Bild Val av huvudkälla 2 Konfiguration av flerskärm 3 Val av zoomfaktor 4 Minska ljusstyrka 5 Öka ljusstyrka Val av huvudkälla Snabbt välja huvudkällan 1. Använd knappen Ingångsval ( ) för att rulla genom alla möjliga insignaler för att välja huvudingångskällan. Tillgängliga alternativ för huvudkällan varierar beroende på bildskärmsmodell Konfiguration av flerskärm Snabbt välja konfiguration för flerskärm 1. Använd knappen ( ) för att rulla genom alla möjliga konfigurationer för Picture-in-Picture (PiP) och Side-by-Side (SbS). De olika alternativen för PiP/SbS är: - Liten PiP: 30 % av huvudhöjd i övre högra hörnet - Stor PiP: 50 % av huvudhöjd i övre högra hörnet - Side-by-Side: primär och sekundär inmatning av jämnhöjd ( )K MDSC /12/

24 4. Daglig drift Endast en undergrupp av inställningar för flerskärmskonfiguration är tillgänglig med snabbvalsfunktionerna. Fler konfigurationsinställningar för flerskärm kan göras i bildskärmsmenyerna Val av zoomfaktor Snabbt välja zoomfaktor 1. Använd knappen Bildzoom ( ) för att välja en av de tillgängliga zoomfaktorerna Justering av ljusstyrka För att snabb justera ljusstyrkan. 1. Om det inte finns en bildskärmsmeny på skärmen ska du trycka på knapparna Minska ljusstyrka ( ) eller Öka ljusstyrka ( ) för att justera ljusstyrkan efter önskemål. Brightness 50 Bild Låsning/upplåsning av knappsatsen Låsa/låsa upp knappsatsen Knappsatsen kan låsas från menyn för att förhindra att bildskärmens funktioner används ofrivilligt. När knappsatsen är LÅST är det endast knappen Bildskärmsmeny ( ) och standbyknappen ( ) som är aktiva. När knappen Bildskärmsmeny trycks ned visas fönstret Knappsatsen låst. 1. För att låsa upp knappsatsen ska följande knappar tryckas ned:,,, Varje gång en knapp trycks ned visas en asterisk i rutorna. Efter att den fjärde knappen tryckts ned, om sekvensen är korrekt, aktiveras bildskärmsmenyn. För att låsa upp knappsatsen permanent krävs en specifik bildskärmsfunktion. Keyboard lock Sequence: Bild ( )K MDSC /12/2013

25 5. Avancerad drift 5. AVANCERAD DRIFT 5.1 Bildskärmsmeny Översikt Profil Ljusstyrka Kontrast Mättnad Färgtemperatur Gamma Skärpa Profil Om profiler Välja profil innebär att ladda en uppsättning av fördefinierade videoparametrar som ljusstyrka, kontrast, mättnad, val av ingång (primär och sekundär), val av flerbildslayout osv. Användaren kan ändra standardparametrarna för video som associeras med varje profil och spara den nya parameterinställningen under profilen Användare 1, Användare 2 eller Användare 3. Fabriks- och X Ray-profiler kan tillfälligt ändras, men fabriksinställningen kan inte skrivas över och kan alltid återkallas genom menyobjektet återkalla profil. De tillgängliga profilerna för din bildskärm är: Fabrik X Ray Användare 1 Användare 2 Användare 3 Välja en profil 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Bild 3. Öppna undermenyn Profil. 4. Välj ett av de tillgängliga profilerna och bekräfta Ljusstyrka Justera ljusstyrkan 1. Öppna OSD-huvudmenyn. 2. Navigera till menyn Bild 3. Öppna undermenyn Ljusstyrka. Kommandofältet Ljusstyrka markeras. 4. Ställ in den önskade ljusstyrkan och bekräfta. ( )K MDSC /12/

26 5. Avancerad drift Den valda ljusstyrkan hålls på en konstant nivå genom den automatiska bakgrundsbelysningens stabiliserande funktion. Ljusstyrkan kan även justeras med en snabbvalsfunktion. Ljusstyrkenivån justeras enbart med bakgrundsbelysningen Kontrast Justera kontrasten 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Bild 3. Öppna undermenyn Kontrast. Kommandofältet Kontrast markeras. 4. Ställ in den önskade kontrasten och bekräfta Mättnad Justera mättnaden 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Bild 3. Öppna undermenyn Mättnad. Kommandofältet Mättnad markeras. 4. Ställ in den önskade mättnaden och bekräfta Färgtemperatur Om förinställningar för färgtemperaturen De tillgängliga förinställningarna för färgtemperaturen på din bildskärm är: 5 600K 6 500K 7 600K 9 300K ITU 709 Standard Användare 24 ( )K MDSC /12/2013

27 5. Avancerad drift Fabriksinställning vitpunkt: Vitpunkterna associeras med färgtemperaturen: 5 600K, 6 500K, 7 600K eller 9 300K är fabriksinställda med en konsekvent reducering av maximal luminans jämfört med Native färgtemperatur. Fabriksinställning färgrymd: När ITU 709 har valts justeras vitpunkten och RGB-primärfärgerna i enlighet med den valda HDTV-/sRGB-färgrymden, som definieras i rekommendationen ITU-709. RGB primära kalibrering utförs inom den fysiska begränsningen av LCD.panelen som används. Endast i fall användarens förinställning har valts är det möjligt att få tillgång till kommandon för färgreglering som beskrivs nedan. För att välja en förinställning för färgtemperaturen 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Bild 3. Öppna undermenyn Färgtemperatur. 4. Välj ett av de tillgängliga förinställningarna för färgtemperaturen och bekräfta. Anm.:Om du har valt förinställningen Användare, visas en ny meny som tillåter dig att manuellt justera gain och offset för röd, grön och blå Gamma Om förinställningar för gamma De tillgängliga förinställningarna för gamma på bildskärmen är: 1,8 2,0 2,2 2,4 Äkta (ingen korrigeringskurva tillämpas) DICOM (gråskalenivåer följer noggrant DICOM-kurvan) Välja en förinställning för gamma 1. Öppna OSD-huvudmenyn. 2. Navigera till menyn Bild 3. Öppna undermenyn Gamma. 4. Välj en av de tillgängliga förinställningarna för gamma och bekräfta Skärpa Justera skärpan 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Bild ( )K MDSC /12/

28 5. Avancerad drift 3. Öppna undermenyn Skärpa. Kommandofältet Styrka markeras. 4. Ställ in den önskade styrkan och bekräfta. 5.2 Avancerad bildmeny Översikt Svartnivå Smart Video Bildpositionering Automatisk justering Fas Klocka/Linje Svartnivå Om svartnivå Med detta kommando kan du lägga till eller ta bort en förskjutning i den ingående videosignalen (endast tillgängligt för videoformat). Justera svartnivån 1. Öppna OSD-huvudmenyn. 2. Navigera till menyn Avancerad bild 3. Öppna undermenyn Svartnivå. Kommandofältet Svartnivå markeras. 4. Ställ in svartnivån och bekräfta Smart Video Om Smart Video Med den här funktionen kan bildskärmens videolatens minskas om dess bildfrekvens ligger inom området Hz. Välj ett av de kirurgiska lägena för minimal latens. De tillgängliga förinställningarna för Smart Video på bildskärmen är: Diagnostisk (bäst bildkvalitet) Kirurgisk (låg latens) Kirurgisk 1 (låg latens, optimerad för snabba, rörliga bilder) Välja en förinställning för Smart Video 1. Öppna OSD-huvudmenyn. 2. Navigera till menyn Avancerad bild 3. Öppna undermenyn Smart Video. 4. Välj en av de tillgängliga förinställningarna för Smart Video och bekräfta. 26 ( )K MDSC /12/2013

29 5. Avancerad drift Bildpositionering Detta menyobjekt är endast tillgängligt om VGA-ingången är ansluten. Justera bildens position 1. Öppna OSD-huvudmenyn. 2. Navigera till menyn Avancerad bild 3. Öppna undermenyn Bildpositionering. En liten bildskärmsmeny aktiveras som anger horisontal och vertikal offset för bildpositionen. 4. Använd knapparna och för att flytta bilden upp och ner. 5. Använd knapparna och för att flytta bilden åt vänster och höger. 6. Använd knappen för att stänga den lilla bildskärmsmenyn Automatisk justering Detta menyobjekt är endast tillgängligt om VGA-ingången är ansluten. Om automatisk justering När en automatisk justering aktiveras, justeras parametrarna för fas och klocka per linje automatiskt. Aktivera automatisk justering 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Avancerad bild 3. Öppna undermenyn Automatisk justering. Den automatiska bildjusteringen aktiveras: parametrarna för fas och klocka per linje aktiveras automatiskt Fas Detta menyobjekt är endast tillgängligt om VGA-ingången är ansluten. Om fas Om resultatet av Autojustering som beskrivs ovan inte är tillfredsställande, kan fas justeras manuellt genom att följa denna procedur. Justera fasen manuellt 1. Öppna OSD-huvudmenyn. 2. Navigera till menyn Avancerad bild 3. Öppna undermenyn Fas. Kommandofältet Fas markeras. 4. Ställ in fasen och bekräfta. ( )K MDSC /12/

30 5. Avancerad drift Klocka/Linje Detta menyobjekt är endast tillgängligt om VGA-ingången är ansluten. Om klocka/linje Om resultatet av Autojustering som beskrivs ovan inte är tillfredsställande, kan klocka/linje justeras manuellt genom att följa denna procedur. Justera fasen manuellt 1. Öppna OSD-huvudmenyn. 2. Navigera till menyn Avancerad bild 3. Öppna undermenyn Klocka/linje. Kommandofältet Klocka/linje markeras. 4. Ställ in klocka/linje och bekräfta. 5.3 Meny för bildskärmsformat Översikt Huvudkälla (primär källa) Komponentläge Zoom Bildstorlek 2:a bildläget 2:a bildkällan 2:a bildläget Växla bild Huvudkälla (primär källa) Om huvudkällor De tillgängliga huvudkällorna på bildskärmen är: Automatisk sökning Komposit S-Video Komponent PC-analog DVI 1 SDI 1 Nexxis DisplayPort Tillgängliga huvudkällor varierar beroende på bildskärmsmodell. 28 ( )K MDSC /12/2013

31 5. Avancerad drift Huvudkällan kan även väljas via en snabbvalsfunktion eller via de utökade knappsatsfunktionerna. Välja huvudkälla 1. Öppna OSD-huvudmenyn. 2. Navigera till menyn Bildskärmsformat 3. Öppna undermenyn Huvudkälla. 4. Välj en av de tillgängliga huvudkällorna och bekräfta. Anm.:Om du valde förinställningen Automatisk sökning kommer bildskärmen att identifiera den anslutna signalen automatiskt Komponentläge Om komponentlägen De tillgängliga komponentlägena på din bildskärm är: YPbPr RGB Välja komponentläge 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Bildskärmsformat 3. Öppna undermenyn Komponentläge. 4. Välj ett av de tillgängliga komponentlägena och bekräfta Zoom Om zoom De tillgängliga zoomfaktorerna på din bildskärm är: Ingen 10 % 20 % 30 % 40 % 50 % Zoomfaktorn kan även väljas via en snabbvalsfunktion eller via de utökade knappsatsfunktionerna. Välja zoomfaktor 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Bildskärmsformat 3. Öppna undermenyn Zoom. 4. Välj ett av de tillgängliga zoomfaktorerna och bekräfta. ( )K MDSC /12/

32 5. Avancerad drift Bildstorlek About bildstorlek De tillgängliga bildstorlekarna för din bildskärm är: Helskärm (fyller hela sjärmen, bildförhållandet kan ändras) Aspect (fyller hela skärmen, ingen modifiering i bildförhållandet) Native (ingångspixel till LCD-pixelmappning, ingen skalning) I Aspect och Native kan bilden visas med svarta ränder överst/underst eller vänster/höger. Bildstorleken kan även väljas via de utökade knappsatsfunktionerna. Välja bildstorlek 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Bildskärmsformat 3. Öppna undermenyn Bildstorlek. 4. Välj ett av de tillgängliga bildstorlekarna och bekräfta :a bildläget Om 2:a bildläget Tillgängliga 2:a : bildlägen för din bildskärm är: Av Liten PiP: 30 % av huvudhöjd i övre högra hörnet Stor PiP: 50 % av huvudhöjd i övre högra hörnet side-by-side: primär och sekundär inmatning av jämnhöjd S.b.S. Native: Båda bilderna visas med ingångspixel till LCD-mappning, med bildbeskärning om nödvändigt S.b.S. Fill: båda bilderna skalas ned till att fylla halva skärmen, med bildbeskärning om nödvändigt Det andra bildläget (flerskämskonfiguration) kan även väljas via de utökade knappsatsfunktionerna. välj det andra välj det andra bildläget 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Bildskärmsformat 3. Öppna undermenyn 2:a bildläget. 4. Välj ett av de tillgängliga sekundära bildlägena och bekräfta. 30 ( )K MDSC /12/2013

33 5. Avancerad drift Flerskärm i Full HD är tillgänglig med alla kombinationer av ingångar. Flerskärm i SD-video är tillgänglig med alla typer av kombinationer av ingångskällor, med undantag för Komposit- och S-video :a bildkällan Om 2:a bildkällan Tillgänglig 2:a : bildkälla på bildskärmen är: Automatisk sökning Komposit S-Video Komponent PC-analog DVI 1 SDI 1 Nexxis DisplayPort Den andra bildkällan kan också väljas via de utökade knappsatsfunktionerna Oberoende överföringsfunktion: Gamma- och färgtemperaturerna för den 2:a bildkällan ställs alltid in till Äkta och 6 500K oberoende av överföringsfunktionen som används för den primära bildkällan. Detta möjliggör för en perfekt visualisering av en DICOM-bild som huvudbild och en videobild som 2:a bild. Välja det andra bildläget 1. Öppna OSD-huvudmenyn. 2. Navigera till menyn Bildskärmsformat 3. Öppna undermenyn 2:a bildkällan. 4. Välj en av de tillgängliga sekundära bildkällorna och bekräfta :a bildläget Om 2:a bildläget Tillgänglig 2:a : bildlägena för din bildskärm är: Längst upp till höger Längst upp till vänster Längst ner till höger Längst ner till vänster Välja 2:a bildläget 1. Öppna OSD-huvudmenyn ( )K MDSC /12/

34 5. Avancerad drift 2. Navigera till menyn Bildskärmsformat 3. Öppna undermenyn 2:a bildläget. 4. Välj ett av de tillgängliga sekundäran bildlägena och bekräfta Växla bild Om bildväxling Att byta bilder betyder att byta ut (växla) den primära och sekundära bilden. Växla bilder 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Bildskärmsformat 3. Öppna undermenyn Bildväxling. 4. Välj önskad inställning och bekräfta. 5.4 Konfigurationsmeny Översikt Information Språk Failover-läge Bildskärmsinställning Återkalla profilen Spara profil Information Om information De tillgängliga informationsobjekten för din bildskärm är: Modell (kommersiell typidentifikation) Drifttimmar (bakgrundsbelysningens drifttimmar) Version av fast programvara (identifiering av fast programvara) Version av maskinvara (identifiering av moderkort) Alternativ SDI (identifiering av SDI-modul) Serienummer: ANxxxxxxxxxxxx Få tillgång till information 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Konfiguration. 3. Öppna undermenyn Information. De olika informationsämnena visas Språk Om språk De tillgängliga språken för din bildskärm är: 32 ( )K MDSC /12/2013

35 5. Avancerad drift Engelska Franska Tyska Spanska Italienska Välja språk 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Konfiguration. 3. Öppna undermenyn Språk. 4. Välj ett av de tillgängliga språken och bekräfta Failover-läge Om failover-läge Denna funktion gör att enheten automatiskt växlar till en definierad säkerhetskopieringskälla när huvudinsignalen saknas. Bildskärmen kommer automatiskt att återställa huvudinsignalen så snart den är tillbaka. Säkerhetskopieringskällan är den ingång som valts som 2:a bildkälla med 2:a bildläge = Av. Kombinationen av huvudkälla och säkerhetskopieringskälla lagras när funktionen Failover-läge ställs in på Aktiverad. Failover-läge kan inte väljas om huvudkällan eller den andra bildkällan är inställd på automatisk sökning. Failover-läge inaktiveras automatiskt om huvudkällan eller den andra bildkällan ändras. Ett varningsmeddelande, Failover av visas på skärmen i några sekunder. Failover-funktionen aktiveras igen om den ursprungliga kombinationen av huvudkälla och säkerhetskopieringskälla återställs. På MNA-versionen aktiveras failover-läge 7 sekunder efter det att Nexxis-signalen försvinner (fördröjningen är nödvändig eftersom Nexxis-layouten måste ändras). Aktivera/inaktivera failover-läget 1. Öppna OSD-huvudmenyn. 2. Navigera till menyn Konfiguration. 3. Öppna undermenyn Failover-läge. 4. Aktivera/inaktivera failover-läget efter behov och bekräfta Bildskärmsinställning Bildskärmens horisontala positionering Justera bildskärmens horisontala position 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Konfiguration. 3. Öppna undermenyn Bildskärmsinställning. ( )K MDSC /12/

36 5. Avancerad drift 4. Välj Bildskärm hor. läge Kommandofältet Bildskärm hor. läge markeras. 5. Ställ in bildskärmens horisontala position och bekräfta Bildskärmens vertikala positionering Justera bildskärmens vertikala position 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Konfiguration. 3. Öppna undermenyn Bildskärmsinställning. 4. Välj Bildskärm vert. läge Kommandofältet Bildskärm vert. läge markeras. 5. Ställ in bildskärmens vertikala position och bekräfta Bildskärmens tidsgräns Om Bildskärmens tidsgräns De tillgängliga tidsgränsvärdena för din bildskärm är: 10 sek. 20 sek. 30 sek. 60 sek. Inaktiverad (=5 minuter) Justera bildskärmens tidsgräns 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Konfiguration. 3. Öppna undermenyn Bildskärmsinställning. 4. Välj Bildskärmens tidsgräns 5. Välj en av tidsgränsvärdena för din bildskärm och bekräfta Återkalla profilen Om återkallande av profiler Återkalla en profil betyder att du återställer fabriksinställningarna (Fabriks- och X Ray-profilerna) eller återkallar en användardefinierad profil. De tillgängliga profilerna som kan återkallas för din bildskärm är: Fabrik X Ray Användare 1 Användare 2 Användare 3 Återkalla en profil 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Konfiguration. 34 ( )K MDSC /12/2013

37 5. Avancerad drift 3. Öppna undermenyn Återkalla profil. 4. Välj ett av de tillgängliga profilerna som ska återkallas och bekräfta Spara profil Om spara profiler Användaren kan ändra standardparametrarna för video som associeras med varje profil och spara den nya parameterinställningen under profilen Användare 1, Användare 2 eller Användare 3. Fabriks- och X Ray-profiler kan ändras, men fabriksinställningen kan inte skrivas över och kan alltid återkallas genom menyobjektet återkalla profil. De tillgängliga profilerna som kan sparas för din bildskärm är: Användare 1 Användare 2 Användare 3 För att spara en profil 1. Öppna OSD-huvudmenyn 2. Navigera till menyn Konfiguration. 3. Öppna undermenyn Spara profil. 4. Välj ett av de tillgängliga profilerna som ska sparas och bekräfta. 5.5 Systemmeny Översikt Sätta på DVI 1 DVI-utgång Knappsatslås Energisparläge Sätta på DVI 1 Om Sätta på DVI 1 Inställningen tillåter dig att välja stift för uttaget DVI port 1 till vilken +5V DC-försörjning används. De tillgängliga alternativen är: Inaktiverad +5V på Pin 14 +5V på Pin 16 För att välja att sätta på DVI 1 1. Öppna OSD-huvudmenyn 2. Navigera till menyn System. 3. Öppna undermenyn Sätta på DVI Välj ett av de tillgängliga alternativen och bekräfta. ( )K MDSC /12/

38 5. Avancerad drift DVI-utgång Om DVI-utgången Inställningen gör att du kan välja vilken digital ingång som ska replikeras för DVI ut. De tillgängliga alternativen är (beroende på bildskärmsversion): DVI 1 Nexxis Funktionen är föremål för begränsningar i flerskärmsläge (PiP, SbS). Välja DVI-utgång 1. Öppna OSD-huvudmenyn. 2. Navigera till menyn System. 3. Öppna undermenyn DVI-utgång. 4. Välj ett av de tillgängliga alternativen och bekräfta Knappsatslås Om knappsatslås Inställningen tillåter dig att inaktivera knappsatsen och undvika ofrivillig åtkomst till bildskärmsfunktionerna. Öppna bildskärmsmenyn efter låsning av knappsatsen är endast möjlig efter att han tryckt på en sekvens av knappar. Läs relevant avsnitt för mer information (Låsning/upplåsning av knappsatsen). Aktivera/inaktivera knappsatslåset 1. Öppna OSD-huvudmenyn 2. Navigera till menyn System. 3. Öppna undermenyn Knappsatslås. 4. Aktivera/inaktivera knappsatslåset efter önskemål och bekräfta Energisparläge Om energisparläget Om en eller flera aktiva ingångar saknas gör den här inställningen att bildskärmen stänger av bakgrundsbelysningen och går in ett energisparläge. Tillgängligheten av den valda ingången kontrolleras periodvis. Enheten går ur energisparläget i två situationer: 1. När en signal tas emot av den valda ingången (eller vilken ingång som helst när inställningen är automatisk). 2. När bildskärmsmenyn aktiveras, se "Aktivera bildskärmsmenyn", sida 19. Aktivera/inaktivera energisparläget. 1. Öppna OSD-huvudmenyn. 2. Navigera till menyn System. 36 ( )K MDSC /12/2013

39 5. Avancerad drift 3. Öppna undermenyn Energisparläge. 4. Aktivera/inaktivera energisparläget efter önskemål och bekräfta. ( )K MDSC /12/

40 5. Avancerad drift 38 ( )K MDSC /12/2013

41 6. Viktig information 6. VIKTIG INFORMATION 6.1 Säkerhetsinformation Allmänna rekommendationer Läs igenom säkerhets- och hanteringsinstruktionerna innan du använder enheten. Bevara säkerhets- och hanteringsinstruktionerna för framtida referens. Följ alla varningar på enheten och i handboken. Följ alla instruktioner för hantering och användning. Risk för elektriska stötar eller brand För att förhindra elektriska stötar och brand ska höljet inte tas bort. Det finns inga delar inuti som du själv kan reparera. Överlåt serviceärenden till behörig servicepersonal. Utsätt inte apparaturen för regn eller fukt. Säkerhetsgrad (lättantändliga bedövningsmedel): Utrustningen är inte lämplig för användning i närheten av lättantändligt bedövningsmedel blandat med luft eller syre eller kväveoxid. Utrustning som inte är avsedd för patientvård Utrustningen är i första hand till för användning i vårdinrättningar där kontakt med en patient är osannolik (ingen kontakt med delar). Utrustningen får inte användas med livsuppehållande utrustningar. Användaren ska inte röra vid SIP/SOP-enheter och patienten samtidigt. Uppdragskritiska tillämpningar Vi rekommenderar starkt att det finns en ersättningsenhet omedelbart tillgänglig i uppdragskritiska tillämpningar. Strömanslutning Utrustning med internt nätaggregat Utrustningen måste jordas. Strömkrav: Utrustningen måste drivas med AC-nätspänning. Utrustningen bör installeras i närheten av ett lättåtkomligt uttag. Utrustningen är avsedd för kontinuerlig drift. Strömkablar: Använd en UL-listad löstagbar strömkabel, 3 trådar, typ SJ eller motsvarande, minst 18 AWG, min. 250 V märkspänning, med en sjukhusgraderad kontakt av typ 5-15P konfigurerad för 120 V eller 6-15P för 240 V. Överbelasta inte vägguttag och förlängningsdosor då det kan orsaka brand eller elektriska stötar. Skydd av nätkablar: nätkablar skall dras så att de inte riskerar att trampas på eller klämmas av objekt som placeras på eller mot dem. Var särskilt uppmärksam på kablar vid kontakter och fördelardosor. Nätsladden ska endast bytas ut av den utsedda operatören. Använd en strömkabel som passar eluttagets spänning och som godkänts och uppfyller säkerhetsstandarderna i användningslandet. ( )K MDSC /12/

42 6. Viktig information Transient överspänning Om enheten inte används under en längre tid måste kontakten dras ut ur eluttaget för att undvika skador p.g.a. överspänning. För att helt bryta strömmen till enheten måste strömkabeln dras ut ur eluttaget. Anslutningar All extern anslutning till andra tillbehör måste följa kraven i avsnitt 16 av IEC :e versionen eller tabell BBB.201 enligt IEC för medicinska elektriska system. Vatten och fukt Utrustningen uppfyller IP20. Ventilation Varken täck över eller blockera ventilationsöppningarna på bildskärmen. Om enheten placeras i ett skåp eller liknande måste det nödvändiga fria utrymmet mellan enheten och skåpets sidor beaktas. Installation Placera utrustningen på en plan, kraftig och stabil yta som kan bära vikten av minst tre enheter. Om du använder en vagn eller ett stativ som är instabilt kan utrustningen falla omkull vilket kan orsaka allvarlig skada på ett barn eller en vuxen, och allvarlig skada på utrustningen. Det är inte tillåtet att klättra eller vila på utrustningen. Om en vinkel justeras på utrustningen, rör den långsamt så att utrustningen inte kan förflytta sig eller glida av dess stativ eller arm. Om utrustningen är fäst på en arm ska du inte använda utrustningen som ett handtag eller grepp när du flyttar utrustningen. Läs i bruksanvisningen till armen för instruktioner om hur du flyttar armen med utrustningen. Var uppmärksam på säkerheten under installationen, vid periodiskt underhåll och undersökning av utrustningen. Tillräcklig expertis krävs för att kunna installera den här utrustningen, speciellt vad gäller att avgöra om väggen håller för att bära enhetens vikt. Anlita bara licensierade Barco-leverantörer för montering av utrustningen på en vägg och var uppmärksam på säkerhetsprocedurerna under installation och användning. Barco ansvarar inte för några skador eller personskador som uppstår i samband med dålig skötsel och inkorrekt installation. Allmänna varningar Alla enheter och den fullständiga konfigurationen måste testas och valideras innan de tas i drift. Installatören måste tillhandahålla ett backupsystem i händelse av att videofunktionen går förlorad. Inhägnaden måste kontrolleras när skador uppstått på grund av stötar. Kontakta behörig servicepersonal. Tekniska data Bildskärmen är avsedd för användning inomhus. Bildskärmen har konstruerats att användas i liggande läge Strömklass: V, 50/60 Hz, 1,2 0,9 A Drifttemperatur: C för prestanda/0 40 C för säkerhet Driftfuktighet: 10 % 90 % RH Driftaltitud: m max. Förvaring: C; % RH IP-klass: IP20 Klass I-utrustning, beroende på typ av skydd mot elektriska stötar 40 ( )K MDSC /12/2013

43 6. Viktig information Bildskärmen är inte avsedd att steriliseras Den här apparaten överensstämmer med: Medicinsk utrustning: 3:e utgåvan: CE (MDD) klass I, nödvändiga krav i MDD 93/42/EEC, version 2007 (med effekt från och med mars 2010) IEC , 3:e utgåvan (2005) EN :e utgåvan: 2006 ANSI/AAMI ES :2005, 3:e utgåvan CAN/CSA-C22.2 nr EMC: IEC / EN : 2007 EN / CISPR11 klass B FCC 47 CFR del 15 Nationella avvikelser i Skandinavien för CL : Finland: Laite on liitettävä suojamaadoituskoskettimilla varustettuun pistorasiaan Norge: Apparatet må tilkoples jordet stikkontakt Sverige: Apparaten skall anslutas till jordat uttag 6.2 Miljöinformation Avyttringsinformation Avfall i form av elektrisk och elektronisk utrustning Denna symbol på produkten indikerar att, under EU-direktiv 2012/19/EU som styr avfall från elektrisk och elektronisk utrustning, får denna produkt inte avyttras med annat kommunalt avfall. Gör dig av med utrustningen genom att lämna in den till en för det syftet avsedd insamlingsplats för återvinning av avfall som utgörs av elektrisk och elektronisk utrustning. Förhindra att möjlig skada för miljön och hälsan uppstår från ej övervakad avyttring av avfall genom att åtskilja dessa artiklar från andra avfallstyper och återvinn dem på ett ansvarsfullt sätt för att främja den hållbara återanvändningen av viktiga resurser. För mer information om att återvinna denna produkt, kontakta ditt lokala stadskontor eller din kommunala avfallstjänst. För information, gå till Barcos webbplats på: Överensstämmelse med RoHS-direktivet - Turkiet Türkiye Cumhuriyeti: AEEE Yönetmeliğine Uygundur. [Republiken Turkiet: I enlighet med WEEE-förordningen] ( )K MDSC /12/

44 6. Viktig information 中 国 大 陆 ROHS (RoHS-föreskrifter, Kina) 根 据 中 国 大 陆 电 子 信 息 产 品 污 染 控 制 管 理 办 法 ( 也 称 为 中 国 大 陆 RoHS), 以 下 部 分 列 出 了 Barco 产 品 中 可 能 包 含 的 有 毒 和 / 或 有 害 物 质 的 名 称 和 含 量 中 国 大 陆 RoHS 指 令 包 含 在 中 国 信 息 产 业 部 MCV 标 准 : 电 子 信 息 产 品 中 有 毒 物 质 的 限 量 要 求 中 I enlighet med Metoder för hantering och kontroll av elektroniska produkter (även kallad RoHS-föreskrifter, Kina), visas i tabellen nedan giftiga och hälsovådliga substanser/ämnen som kan finnas i produkter från Barco. RoHS-föreskrifterna från Kina ingår i MCV-standarden från det kinesiska ministeriet för informationsindustri i Kina, i avsnittet Gränsvärden för giftiga substanser/ämnen i elektroniska produkter. 零 件 项 目 ( 名 称 ) Komponentnamn 印 制 电 路 配 件 Kretskort 有 毒 有 害 物 质 或 元 素 Hälsovådligt/giftigt ämne 铅 Pb 汞 Hg 镉 Cd 六 价 铬 Cr6+ 多 溴 联 苯 PBB X O O O O O 多 溴 二 苯 醚 PBDE 液 晶 面 板 X O O O O O LCD-skärm 外 接 电 ( 线 ) 缆 X O O O O O Externa kablar 內 部 线 路 O O O O O O Interna kablar 金 属 外 壳 O O O O O O Metallhölje 塑 胶 外 壳 O O O O O O Plasthölje 散 热 片 ( 器 ) O O O O O O Kyldon 风 扇 O O O O O O Fläkt 电 源 供 应 器 X O O O O O Nätaggregat 文 件 说 明 书 O O O O O O Pappershandböcker 光 盘 说 明 书 O O O O O O CD-handbok O: 表 示 该 有 毒 有 害 物 质 在 该 部 件 所 有 均 质 材 料 中 的 含 量 均 在 SJ/T 标 准 规 定 的 限 量 要 求 以 下. O: Visar att nivåerna av det giftiga eller hälsovådliga ämne som finns i samtliga homogena material i denna del understiger de lägsta kraven i SJ/T X: 表 示 该 有 毒 有 害 物 质 至 少 在 该 部 件 的 某 一 均 质 材 料 中 的 含 量 超 出 SJ/T 标 准 规 定 的 限 量 要 求. X: Visar att nivåerna av det giftiga eller hälsovådliga ämne som finns i minst ett av de homogena material som används i denna del överstiger de lägsta kraven i SJ/T 在 中 国 大 陆 销 售 的 相 应 电 子 信 息 产 品 (EIP) 都 必 须 遵 照 中 国 大 陆 电 子 信 息 产 品 污 染 控 制 标 识 要 求 标 准 贴 上 环 保 使 用 期 限 (EFUP) 标 签 Barco 产 品 所 采 用 的 EFUP 标 签 ( 请 参 阅 实 例, 徽 标 内 部 的 编 号 使 用 于 制 定 产 品 ) 基 于 中 国 大 陆 的 电 子 信 息 产 品 环 保 使 用 期 限 通 则 标 准 Samtliga elektroniska produkter (EIP) som säljs på det kinesiska fastlandet måste uppfylla kraven i Metoder för hantering och kontroll av elektroniska produkter som gäller för det kinesiska fastlandet och vara märkta med EFUP-logotypen för miljövänlig användningsperiod (Environmental Friendly Use Period). Det 42 ( )K MDSC /12/2013

45 6. Viktig information nummer i EFUP-logotypen som Barco använder (se fotot) baseras på Standarden för miljövänlig användningsperiod för elektroniska produkter från det kinesiska fastlandet. Bild 6-1 RoHS Direktiv 2011/65/EC angående begränsning av vissa skadliga substanser i elektrisk och elektronisk utrustning. Den här produkten uppfyller RoHS enligt den information vi fått från våra leverantörer. 6.3 Biologisk fara och returer Översikt Strukturen och specifikationerna för denna enhet samt material som används för tillverkning gör det enkelt att rengöra och torka och därför lämplig att användas för olika tillämpningar på sjukhus och andra medicinska miljöer, där förfaranden för frekvent rengöring anges. Däremot ska normal användning utesluta biologiska förorenade miljöer, för att förhindra spridning av infektioner. Därför användningen av denna enhet i sådana miljöer är helt på risk för kunden. I fall denna anordning används där potentiella biologisk kontaminering inte kan uteslutas. Kunden skall genomföra sanering, såsom den definieras i den senaste utgåvan av ANSI/AAMI ST35-standarden, på varje trasig produkt som returneras för service, reparation, omarbetning eller fel utredning till säljaren (eller till auktoriserat serviceställe). Minst en självhäftande gul etikett ska fästas på den övre sidan av förpackningen till den returnerade produkten och åtföljas av en försäkran att produkten har dekontaminerats. Returnerade produkter som inte är försedda med sådan extern dekontamineringsetikett och/eller när sådan förklaring saknas, kan avvisas av säljaren (eller av det auktoriserade servicestället) och skickas tillbaka på kundens bekostnad 6.4 Information om efterlevnad av regelverk Indikationer för användning Denna enhet är avsedd att användas i operationssalar för att visa bilder från endoskopiska kameror, rumsoch bomkameror, ultraljud, kardiologi, PACS, anestesiologi och patientinformation. Den är inte avsedd för diagnoser. FCC klass B Den här produkten uppfyller avsnitt 15 i FCC:s föreskrifter. Användning av produkten får ske om följande två villkor är uppfyllda: (1) den här enheten får inte orsaka skadliga störningar, och (2) den här enheten måste klara av alla störningar den utsätts för, däribland störningar som kan orsaka oönskade bieffekter. Den här utrustningen har testats och befunnits vara inom gränserna för en digital enhet av klass B, i enlighet med del 15 av FCC:s föreskrifter. Dessa gränsvärden har till syfte att ge rimligt skydd mot skadliga störningar i bostadsmiljö. Den här utrustningen genererar, använder och kan stråla radiofrekvent energi, och om den inte installeras och används i enlighet med anvisningarna kan den orsaka skadliga störningar på radiokommunikation. Det finns emellertid ingen garanti för att störningar inte uppkommer på en särskild ( )K MDSC /12/
