1 Bruksanvisning Handbok för allmänna inställningar Ansluta maskinen Systeminställningar Kopiator/Dokumentserverinställningar Faxinställningar Skrivarinställningar Skannerinställningar Registrera adresser och användare för fax-/skannerfunktionen Övriga användarverktyg Bilaga Läs denna bruksanvisning noga innan produkten används och förvara den sedan nära till hands för framtida referens. För säker och korrekt användning, vänligen läs Säkerhetsinformationen i Om den här maskinen innan du använder maskinen.

2 Inledning Denna bruksanvisning innehåller detaljerade instruktioner och anmärkningar om maskinens drift och användning. För din egen säkerhet bör du noga läsa igenom handboken innan du använder maskinen. Förvara handboken i nära anslutning till skrivaren så att den kan användas som referens. Viktigt Innehållet i denna handbok kan ändras utan föregående meddelande. Företaget tar under inga förhållanden ansvar för eventuella direkta skador, indirekta skador, speciella skador, tillfälliga skador eller följdskador till följd av hantering eller användning av denna maskin. Anmärkningar: Vissa bilder kan avvika något från utseendet på din maskin. Alla tillbehör kanske inte är tillgängliga i alla länder. För mer information, kontakta din lokala återförsäljare. Beroende på vilket land du befinner dig i kan vissas enheter vara tillval För detaljer, kontakta din lokala återförsäljare. Anmärkningar: Maskinernas modellnamn förekommer inte på följande sidor. Kontrollera vilken typ av maskin du har innan du läser den här handboken. Typ 1: 25 kopior/minut (A4K, 8 1 / 2 " 11"K) Typ 2: 30 kopior/minut (A4K, 8 1 / 2 " 11"K) Alla typer kanske inte är tillgängliga i alla länder. För mer information, kontakta din lokala återförsäljare. Två typer av måttenheter används i denna handbok. Se den metriska versionen för denna maskin.

3 Maskinens handböcker Läs de handböcker som gäller de arbetsuppgifter du vill utföra med maskinen. Om den här maskinen Läs noga säkerhetsinformationen i handboken innan du använder maskinen. Handboken ger en översikt över maskinens funktioner. Den förklarar också kontrollpanelen, förberedelser för användning av maskinen, hur du matar in text och hur du installerar medföljande CD-skivor. Handbok för allmänna inställningar Förklarar användarverktygens inställningar och adressbokens funktioner såsom registrering av faxnummer, e-postadresser och användarkoder. Se även denna handbok för förklaringar om hur du ansluter maskinen. Felsökning Är en guide som hjälper dig att lösa vanliga problem och som förklarar hur du fyller på papper, toner, häftklammer och andra förbrukningsartiklar. Handbok för säkerhet Denna handbok är avsedd för maskinens administratörer. Här beskrivs de säkerhetsfunktioner som administratörer kan använda för att skydda data från att manipuleras, eller för att skydda maskinen från icke-behörig användning. Handboken innehåller anvisningar för hur du registrerar administratörer och ställer in autentisering för användare och administratörer. Handbok för kopiator/dokumentserver Förklarar kopiatorns och dokumentserverns funktioner och hanteringar. Läs också handboken för att få förklaringar om hur original placeras. Handbok för fax Förklarar faxfunktioner och -hanteringar. Handbok för skrivare Förklarar skrivarfunktioner och -hanteringar. Handbok för skanner Förklarar skannerfunktioner och -hanteringar. Handbok för nätverk Förklarar hur maskinen konfigureras och används i ett nätverk och hur medföljande programvara används. Handboken gäller alla modeller och innehåller beskrivningar av funktioner och inställningar som kanske inte finns tillgängliga på den här maskinen. Bilder, illustrationer och information om operativsystem som stöds kan också skilja sig något från de som gäller denna maskin. i

4 Övriga handböcker Maskinens handböcker Säkerhetsinformation Lathund för kopiator Lathund för fax Lathund för skrivare Lathund för skanner PostScript3 Tillägg UNIX-tillägg Handböcker för DeskTopBinder Lite DeskTopBinder Lite Setup Guide DeskTopBinder Komma igång Guide till Auto Document Link Obs Handböckerna som tillhandahålls är specifika för maskintyperna. Adobe Acrobat Reader/Adobe Reader måste installeras för att kunna visa av handböckerna som PDF-filer. ii

5 INNEHÅLL Maskinens handböcker...i Handbokens användning...1 Symboler...1 Display...2 Åtkomst till Användarverktyg...3 Ändra standardinställningar...3 Avsluta Användarverktyg...5 Skydda meny Ansluta maskinen Ansluta till gränssnitten...7 Ansluta till Ethernet-gränssnitt...8 Ansluta till USB-gränssnitt...9 Ansluta till IEEE 1394-gränssnittet...10 Ansluta till IEEE 1284-gränssnittet...11 Ansluta till gränssnittet IEEE b (trådlöst LAN)...12 Nätverksinställningar...15 Inställningar som krävs för att använda Skrivare/LAN-fax...15 Inställningar som krävs för att använda Internet-fax...20 Inställningar som krävs för att använda e-postfunktionen...26 Inställningar som krävs för att använda funktionen Skanna till mapp...31 Inställningar som krävs för att använda nätverkets leveransskanner...35 Inställningar som krävs för att använda TWAIN-nätverksskanner...39 Inställningar som krävs för att använda dokumentserver...42 Använda verktyg för att göra nätverksinställningar...46 Ansluta maskinen till en telefonlinje och en telefon...56 Ansluta telefonlinjen...56 Välja linjetypen Systeminställningar Allmänna funktioner...59 Inställningar för utmatningsfack...62 Inställningar för kassett...63 Timerinställningar...68 Gränssnittsinställningar...70 Nätverk...70 Parallellt gränssnitt...75 IEEE IEEE b...78 Skriv ut lista...80 Filöverföring...81 Administratörsverktyg...88 Programmera/Ändra/Radera LDAP-server...97 Programmera LDAP-servern...98 iii

6 3. Kopiator/Dokumentserverinställningar Allmänna funktioner Reproduktionsgrad Redigera Stämpel Bakgrundsnumrering Förinställd stämpel Användarstämpel Datumstämpel Sidnumrering Indata/utdata Justera färgbild Inställningar för Dokumentserver Faxinställningar iv Allmänna funktioner Skaninställningar Sändningsinställningar Mottagningsinställningar Initialinställningar Mottagningsfil, inställning Mottagningsrapport e-post Programmera/Ändra/Radera skanformat Radera ett skanformat Registrera faxinformation Registrera faxinformation Radera faxinformation Vidarekoppling Programmera en slutmottagare Avsluta vidarekopplingsfunktionen Vidarekopplingsmärke Parameterinställningar Ändra användarparametrarna Specialavsändare att hantera annorlunda Auktoriserad mottagning Mottagningsfil, utskriftsantal Vidarekoppling sidig utskrift Minneslås Papperskassett Programmera/Ändra specialavsändare Auktoriserad mottagning (Auktoriserad mottagning) Mottagningsfil, utskriftsantal Vidarekoppling sidig utskrift Minneslås Papperskassett Programmera Initialinställning för en specialavsändare Radera en specialavsändare...186

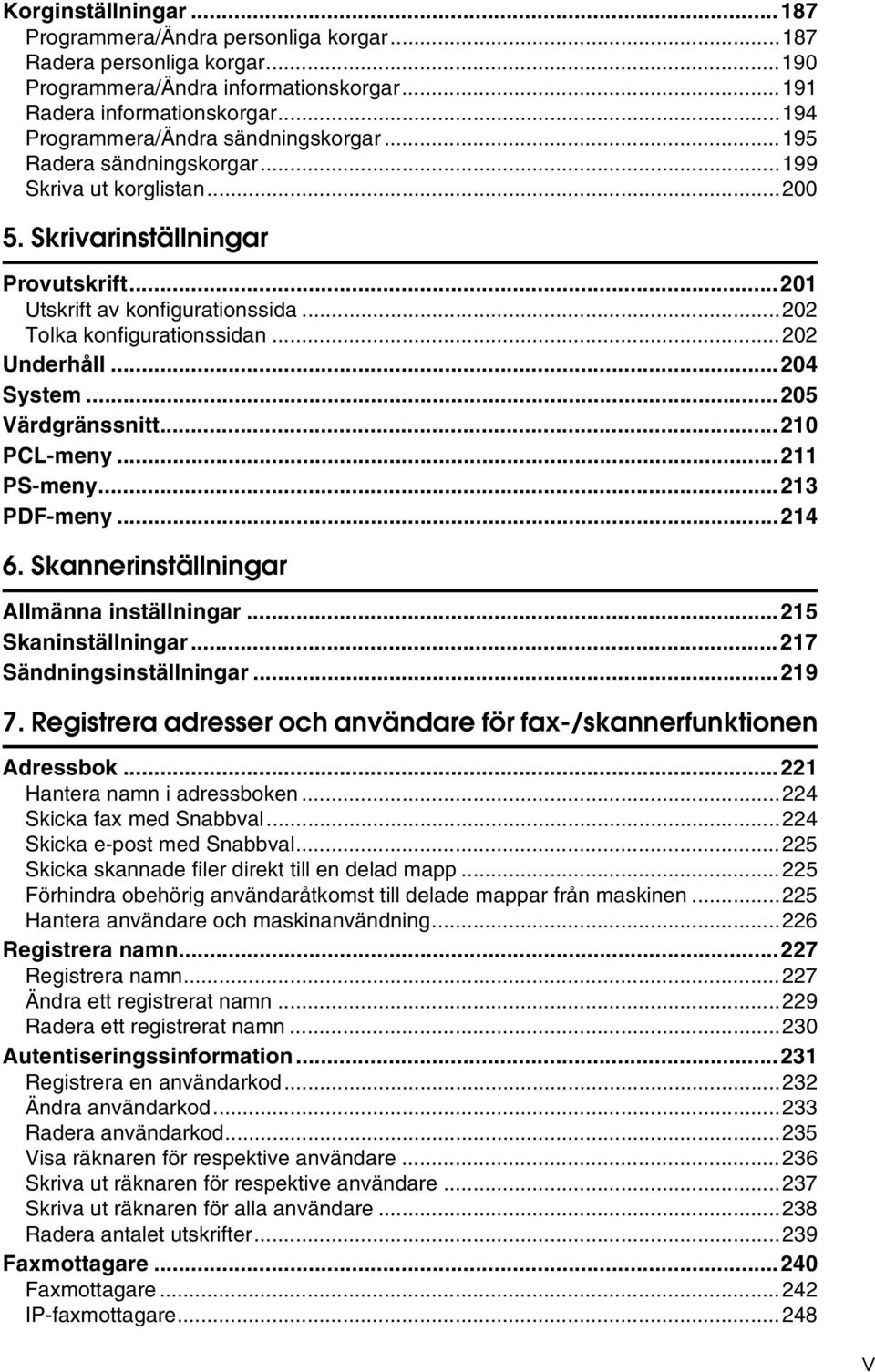

7 Korginställningar Programmera/Ändra personliga korgar Radera personliga korgar Programmera/Ändra informationskorgar Radera informationskorgar Programmera/Ändra sändningskorgar Radera sändningskorgar Skriva ut korglistan Skrivarinställningar Provutskrift Utskrift av konfigurationssida Tolka konfigurationssidan Underhåll System Värdgränssnitt PCL-meny PS-meny PDF-meny Skannerinställningar Allmänna inställningar Skaninställningar Sändningsinställningar Registrera adresser och användare för fax-/skannerfunktionen Adressbok Hantera namn i adressboken Skicka fax med Snabbval Skicka e-post med Snabbval Skicka skannade filer direkt till en delad mapp Förhindra obehörig användaråtkomst till delade mappar från maskinen Hantera användare och maskinanvändning Registrera namn Registrera namn Ändra ett registrerat namn Radera ett registrerat namn Autentiseringssinformation Registrera en användarkod Ändra användarkod Radera användarkod Visa räknaren för respektive användare Skriva ut räknaren för respektive användare Skriva ut räknaren för alla användare Radera antalet utskrifter Faxmottagare Faxmottagare IP-faxmottagare v

8 E-postmottagare Registrera en e-postmottagare Ändra en e-postmottagare Radera en e-postmottagare Registrera mappar Ansluta med SMB Ansluta med FTP Ansluta med NCP Registrera namn i en grupp Registrera en grupp Registrera namn i en grupp Lägga till en grupp i en annan grupp Visa namn registrerade i en grupp Ta bort ett namn från en grupp Radera en grupp inom en annan grupp Ändra ett gruppnamn Radera en grupp Registrera en skyddskod Registrera en skyddskod till en enstaka användare Registrera en skyddskod till en grupp användare Registrera SMTP- och LDAP-autentisering SMTP-autentisering LDAP-autentisering Övriga användarverktyg Underhåll Byta språk på displayen Förfrågan Räknare Visa totalräknaren Bilaga Specifikationer för huvudenheten Automatisk dokumentmatare Specifikationer för tillval Information om installerad programvara expat NetBSD Sablotron JPEG LIBRARY SASL MD MD Samba(Ver 3.0.4) RSA BSAFE Open SSL Open LDAP INDEX vi

9 Handbokens användning Symboler I handboken används följande symboler: Innebär viktiga säkerhetsanvisningar. Om du ignorerar dessa anmärkningar kan det leda till dödsfall eller allvarlig personskada. Var noga med att läsa dessa anmärkningar. De hittas i avsnittet Säkerhetsinformation i Om den här maskinen. Innebär viktiga säkerhetsanvisningar. Ignoreras dessa anvisningar kan det leda till ganska allvarliga eller smärre personskador, eller skada på maskinen eller annan egendom. Se till att du läser dessa anvisningar. De hittas i avsnittet Säkerhetsinformation i Om den här maskinen. Anger punkter som man bör tänka på när maskinen används och förklaringar av troliga orsaker till felmatning av papper, skador på original eller dataförlust. Se till att du läser dessa förklaringar. Visar ytterligare förklaringar till maskinens funktioner samt anvisningar om hur du löser användarfel. Symbolen finns mot slutet av avsnitten och visar var du hittar mer information. [] Namn på de knappar som visas på maskinens display. {} Namn på de knappar som finns på maskinens kontrollpanel. 1

10 Display Displayen visar maskinens driftsstatus, felmeddelanden och funktionsmenyer. Funktionsposterna som visas fungerar som valknappar. Du kan välja eller ange en post genom att trycka lätt på den. När du väljer eller anger en post på displayen markeras den med. Knappar som ser ut som kan inte användas. Viktigt Stötar eller tryck motsvarande 30 N eller mer (ca 3 kg) kommer att skada skärmen. För att visa följande skärm trycker du på {Användarverktyg/Räknare} för att visa menyn Användarverktyg och och sedan trycker du på [Systeminställningar]. Med menyskärmen Systeminställning som exempel förklarar detta avsnitt hur maskinens display används. SV AMC001S 1. Menyflikar för olika inställningar visas. För att visa den inställning som du vill ange eller ändra, tryck på lämplig menyflik. 2. En lista över inställningar visas. För att ange eller ändra en inställning, tryck på lämplig knapp i listan. 3. Tryck här för att stänga menyn Användarverktyg. 2

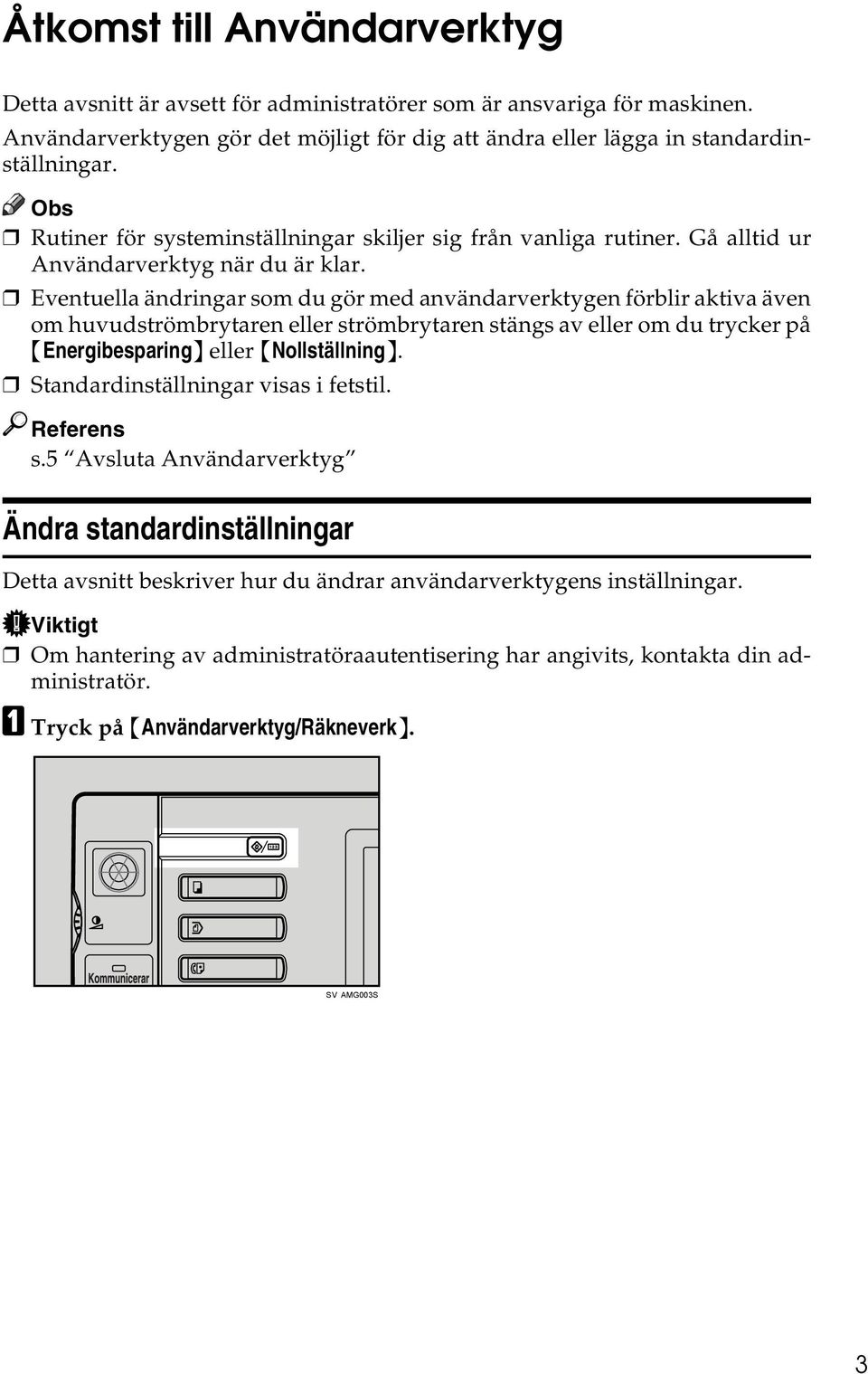

11 Åtkomst till Användarverktyg Detta avsnitt är avsett för administratörer som är ansvariga för maskinen. Användarverktygen gör det möjligt för dig att ändra eller lägga in standardinställningar. Obs Rutiner för systeminställningar skiljer sig från vanliga rutiner. Gå alltid ur Användarverktyg när du är klar. Eventuella ändringar som du gör med användarverktygen förblir aktiva även om huvudströmbrytaren eller strömbrytaren stängs av eller om du trycker på {Energibesparing} eller {Nollställning}. Standardinställningar visas i fetstil. Referens s.5 Avsluta Användarverktyg Ändra standardinställningar Detta avsnitt beskriver hur du ändrar användarverktygens inställningar. Viktigt Om hantering av administratöraautentisering har angivits, kontakta din administratör. A Tryck på {Användarverktyg/Räkneverk}. SV AMG003S 3

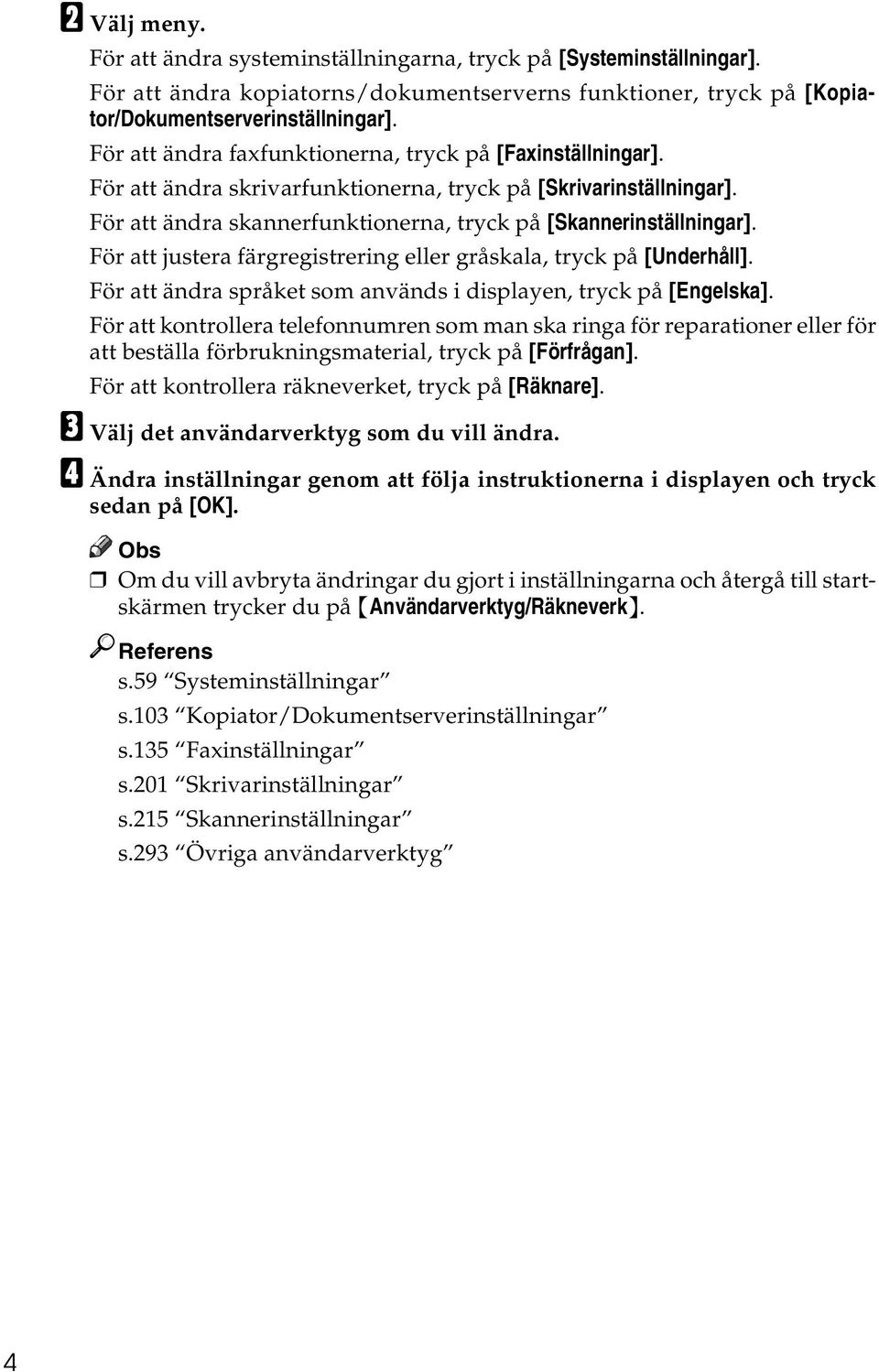

12 B Välj meny. För att ändra systeminställningarna, tryck på [Systeminställningar]. För att ändra kopiatorns/dokumentserverns funktioner, tryck på [Kopiator/Dokumentserverinställningar]. För att ändra faxfunktionerna, tryck på [Faxinställningar]. För att ändra skrivarfunktionerna, tryck på [Skrivarinställningar]. För att ändra skannerfunktionerna, tryck på [Skannerinställningar]. För att justera färgregistrering eller gråskala, tryck på [Underhåll]. För att ändra språket som används i displayen, tryck på [Engelska]. För att kontrollera telefonnumren som man ska ringa för reparationer eller för att beställa förbrukningsmaterial, tryck på [Förfrågan]. För att kontrollera räkneverket, tryck på [Räknare]. C Välj det användarverktyg som du vill ändra. D Ändra inställningar genom att följa instruktionerna i displayen och tryck sedan på [OK]. Obs Om du vill avbryta ändringar du gjort i inställningarna och återgå till startskärmen trycker du på {Användarverktyg/Räkneverk}. Referens s.59 Systeminställningar s.103 Kopiator/Dokumentserverinställningar s.135 Faxinställningar s.201 Skrivarinställningar s.215 Skannerinställningar s.293 Övriga användarverktyg 4

13 Avsluta Användarverktyg Det här avsnittet beskriver hur du avslutar användarverktygen. A Tryck på {Användarverktyg/Räkneverk}. SV AMG003S Obs Du kan även lämna användarverktygen genom att trycka på [Avsluta]. Skydda meny Om du använder Skydda meny kan du förhindra att icke-behöriga användare ändrar användarverktygen. Skydda meny kan anges för följande användarverktygsmenyer. Kopiator-/Dokumentserverfunktioner Faxfunktioner Skrivarfunktioner Skannerfunktioner För mer information, kontakta din administratör. 5

14 6

15 1. Ansluta maskinen Detta avsnitt beskriver hur du ansluter maskinen till nätverket och anger nätverksinställningarna. Ansluta till gränssnitten Detta avsnitt beskriver hur du identifierar maskinens gränssnitt och ansluter maskinen enligt nätverksmiljön. 1. IEEE 1394-portar (tillval) Portar för anslutning av IEEE 1394-kabel 2. USB2.0-port Port för anslutning av USB2.0-kabel 3. 10BASE-T/100BASE-TX port Port för anslutning av 10BASE-T- eller 100BASE-TX-kabel 4. IEEE 1284-port (tillval) Port för anslutning av IEEE 1284-kabel 5. Trådlös LAN-port (tillval) Port för användning av trådlöst LAN Obs Du kan inte installera två eller fler av följande tillval: IEEE 1394-gränssnittskort, IEEE 1284-gränssnittsskort, IEEE b trådlöst LAN 7

16 Ansluta maskinen Ansluta till Ethernet-gränssnitt 1 Anslut 10BASE-T- eller 100BASE-TX-kabel till Ethernet-gränssnittet. Viktigt Om huvudströmbrytaren är påslagen ska du slå av den. A En ferritkärna för Ethernet-kabeln medföljer denna maskin. Gör en ögla på kabeln cirka 15 cm (5,9 tum) (A) från kabeländen som går till maskinen. Sätt på ferritkärnan. AEV047S B Kontrollera att huvudströmbrytaren är frånslagen. C Anslut Ethernet-gränssnittskabeln till 10BASE-T-/100BASE-TX-porten. AMB016S D Anslut den andra änden av Ethernet-kabeln till en nätverksanslutningsenhet såsom en hubb. E Slå på maskinens huvudströmbrytare. AME005S 8 A Indikator (grön) Lyser grön när maskinen är korrekt ansluten till nätverket. B Indikator (gul) Lyser gul när 100 BASE-TX är igång. Slocknar när 10 BASE-T är igång.

17 Ansluta till gränssnitten Obs För mer information om installation av skrivardrivrutinen, se Handbok för skrivare. Referens Om den här maskinen Handbok för skrivare 1 Ansluta till USB-gränssnitt Anslut USB2.0-kabel till USB2.0-porten. A Anslut USB2.0-kabel till USB2.0-porten. AMB013S B Anslut den andra änden till USB2.0-porten på värddatorn. Obs USB-kabel levereras inte tillsammans med denna maskin. Kontrollera att du köper en kabel som passar maskinen och din dator. USB2.0-gränssnittskort stöds av Windows Me/2000/XP, Windows Server 2003, Mac OS X eller senare. För Windows Me: Var noga med att installera "Stöd för USB-skrivarport". När det används med Windows 98SE/Me är endast en hastighet motsvarande den för USB1.1 möjlig. För Mac OS: För att använda Macintosh måste maskinen vara utrustad med en Post- Script 3-enhet (tillval). När den används med Mac OS X eller senare stöds en överföringshastighet för USB2.0. För mer information om installation av skrivardrivrutinen, se Handbok för skrivare. Referens Handbok för skrivare 9

18 Ansluta maskinen Ansluta till IEEE 1394-gränssnittet 1 Anslut IEEE 1394-kabeln till IEEE 1394-gränssnittskortet. A Anslut IEEE 1394-kabeln till IEEE 1394-porten. AMB014S B Anslut den andra änden av kabeln till gränssnittskontakten på värddatorn. Kontrollera formen på datorns kontakt. Anslut kabeln ordentligt. Obs Använd den gränssnittskabel som medföljer IEEE 1394-gränssnittskortet. Två gränssnittsportar är tillgängliga för anslutning av IEEE 1394-kabel. Båda är lämpliga. För mer information om installation av skrivardrivrutinen, se Handbok för skrivare. Referens Om den här maskinen Handbok för skrivare 10

19 Ansluta till gränssnitten Ansluta till IEEE 1284-gränssnittet Anslut IEEE 1284-kabeln till IEEE 1284-gränssnittskortet. A Kontrollera att huvudströmbrytaren på maskinen är frånslagen. Om huvudströmbrytaren är påslagen ska du slå av den. B Slå av värddatorns huvudströmbrytare. C Anslut IEEE 1284-kabeln till IEEE 1284-porten. 1 AMB015S Använd adaptern (1) som medföljer IEEE 1284-gränssnittskortet. D Anslut den andra änden av kabeln till gränssnittskontakten på värddatorn. Kontrollera formen på datorns kontakt. Anslut kabeln ordentligt. E Slå på maskinens huvudströmbrytare. F Slå på värddatorn. När Windows 95/98/Me/2000/XP och Windows Server 2003 används kan det hända att en installationsskärm för en skrivardrivrutin visas när datorn slås på. Om detta händer, klicka på [Avbryt] på skärmen. Obs För mer information om installation av skrivardrivrutinen, se Handbok för skrivare. Referens Om den här maskinen Handbok för skrivare 11

20 Ansluta maskinen Ansluta till gränssnittet IEEE b (trådlöst LAN) 1 Ansluta till gränssnittet IEEE b (trådlöst LAN). Obs Kontrollera inställningarna för IPv4-adressen och subnet-masken för denna maskin. För mer information om hur du ställer in IPv4-adressen och subnet-mask från maskinens kontrollpanel, se "Gränssnittsinställningar". Referens s.70 Nätverk Inställningsprocedur Ställ in IEEE b (trådlöst LAN) enligt följande: 12

21 Ansluta till gränssnitten Obs Välj läget [ Ad-hocläge] när du ansluter Windows XP som en trådlös LAN-klient med Windows XP standarddrivrutin eller verktyg, eller när du inte använder infrastrukturläge. För mer information om hur du anger inställningar för trådlöst LAN från maskinens kontrollpanel, se "IEEE b". För mer information om hur du anger inställningar för trådlöst LAN från en annan plats än maskinens kontrollpanel, se "Använda verktyg för att göra nätverksinställningar". För mer information om inställningsposterna, se "IEEE b". 1 Referens s.78 IEEE b s.46 Använda verktyg för att göra nätverksinställningar Kontrollera anslutningen Kontrollera den trådlösa LAN-anslutningen. Kontrolla att lysdioden för IEEE b-enheten lyser. När infrastrukturläge används 1 2 ZGDH600J 1. Om [Lantyp] på skärmen [Gränssnittsinst.]/[Nätverk] inte är inställd till [IEEE b] lyser den inte även om huvudströmbrytaren är på. 2. Om den är korrekt ansluten till nätverket är lysdioden grön när infrastrukturläge används. Om lysdioden blinkar söker maskinen efter enheter. 13

22 Ansluta maskinen När Ad-hocläge/ Ad-hocläge används ZGDH600J 1. Om IEEE b-enheten arbetar lyser lysdioden orange. Skriv ut konfigurationssidan för att bekräfta inställningar. 2. Om den är korrekt ansluten till nätverket är lysdioden grön när Adhocläge eller Ad-hocläge används. Om lysdioden blinkar söker maskinen efter enheter. Lysdioden lyser efter några få sekunder. Obs För mer information om utskrift av en konfigurationssida, se "Skriv ut lista". Referens s.202 Utskrift av konfigurationssida Kontrollera signalen När infrastrukturläge används kan du kontrollera maskinens radiovågsstatus med kontrollpanelen. A Tryck [Systeminställningar]. B Tryck [Gränssnittsinställningar]. C Tryck [IEEE b]. D Tryck [Trådlös lan-signal]. Maskinens radiovågsstatus visas. E När du har kontrollerat radiovågsstatusen, tryck på [Avsluta]. F Tryck på {Användarverktyg/Räknare} för att återgå till menyn Användarverktyg/Räknare/Kontaktinformation. Obs För att kontrollera radiovågsstatusen, tryck på [IEEE b] under [Lantyp] i gränssnittsinställningarnas Nätverksmeny. 14 Referens s.46 Använda verktyg för att göra nätverksinställningar s.78 IEEE b

23 Nätverksinställningar Nätverksinställningar Detta avsnitt beskriver de nätverksinställningar som du kan ändra med Användarverktyg (Systeminställningar). Gör inställningar i enlighet med de funktioner som du vill använda och gränssnittet som ska anslutas. 1 Viktigt Dessa inställningar skall göras av systemadministratören eller med hjälp av systemadministratören. Inställningar som krävs för att använda Skrivare/LAN-fax Detta avsnitt listar inställningarna som krävs för att använda skrivaren eller LAN-faxfunktionen. Ethernet Meny Användarverktyg Inställningskrav Detta avsnitt listar inställningarna som krävs för att använda skrivaren eller LAN-faxfunktionen med en Ethernet-anslutning. För mer information om hur du anger inställningarna, se "Gränssnittsinställningar". Autokonfiguration IPv6 Statelessadress Maskinens IPv4-adress IPv4 Gateway-adress Maskinens IPv6-adress IPv6 Gateway-adress DNS-konfiguration DDNS-konfiguration Domännamn WINS-konfiguration Aktivt protokoll Krävs Krävs 15

24 Ansluta maskinen Meny Användarverktyg Inställningskrav NCP leveransprotokoll 1 NW frame type SMB-datornamn SMB-arbetsgrupp Ethernet-hastighet Lantyp Krävs Tillåt SNMPv3-kommunikation Tillåt SSL/TLS-kommunikation Värdnamn Maskinnamn Obs IPv6 kan endast användas för skrivarfunktionen. I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [Lantyp] visas när det trådlösa LAN-kortet är installerat. Om både Ethernet och IEEE b (trådlöst LAN) är anslutna har det valda gränssnittet prioritet. Referens s.70 Gränssnittsinställningar 16

25 Nätverksinställningar IEEE 1394 (IPv4 över 1394) 1 Meny Användarverktyg Inställningskrav Detta avsnitt listar inställningarna som krävs för att använda skrivaren eller LAN-faxfunktionen med gränssnittet IEEE För mer information om hur du anger inställningarna, se "Gränssnittsinställningar". Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 IPv4-adress DDNS-konfiguration Värdnamn Domännamn WINS-konfiguration IPv4 över 1394 IPv4 Gateway-adress DNS-konfiguration Aktivt protokoll Krävs Krävs Krävs Obs [IEEE 1394] visas när IEEE 1394-gränssnittskort är installerat. I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. Referens s.70 Gränssnittsinställningar 17

26 Ansluta maskinen IEEE b (trådlöst LAN) 1 Meny Användarverktyg Inställningskrav Detta avsnitt listar inställningarna som krävs för att använda skrivaren eller LAN-faxfunktionen med IEEE b (trådlöst LAN). För mer information om hur du anger inställningarna, se "Gränssnittsinställningar". Autokonfiguration IPv6 Statelessadress Maskinens IPv4-adress IPv4 Gateway-adress Maskinens IPv6-adress IPv6 Gateway-adress DNS-konfiguration DDNS-konfiguration Domännamn WINS-konfiguration Aktivt protokoll NCP leveransprotokoll NW frame type SMB-datornamn SMB-arbetsgrupp Lantyp Tillåt SNMPv3-kommunikation Tillåt SSL/TLS-kommunikation Krävs Krävs Krävs 18

27 Nätverksinställningar Meny Användarverktyg Inställningskrav Värdnamn Maskinnamn 1 Gränssnittsinställningar/IEEE b Kommunikationsläge Krävs Gränssnittsinställningar/IEEE b SSID-inställning Gränssnittsinställningar/IEEE b Kanal Gränssnittsinställningar/IEEE b Säkerhetsmetod Gränssnittsinställningar/IEEE b Överföringshastighet Obs I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [IEEE b] och [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. Om både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. Referens s.70 Gränssnittsinställningar 19

28 Ansluta maskinen Inställningar som krävs för att använda Internet-fax 1 Detta avsnitt listar inställningarna som krävs för att använda Internet-fax. Ethernet Detta avsnitt listar inställningarna som krävs för att använda Internet-fax. För mer information om hur du anger inställningarna, se "Gränssnittsinställningar" och "Filöverföring". Meny Användarverktyg Inställningskrav Maskinens IPv4-adress IPv4 Gateway-adress DNS-konfiguration DDNS-konfiguration Domännamn WINS-konfiguration Aktivt protokoll Ethernet-hastighet Lantyp Tillåt SNMPv3-kommunikation Tillåt SSL/TLS-kommunikation Värdnamn Krävs Krävs Krävs Krävs Filöverföring SMTP-server Krävs Filöverföring SMTP-autentisering Filöverföring POP före SMTP Filöverföring Mottagningsprotokoll Filöverföring POP3/IMAP4-inställningar Filöverföring Administratörs e-postadress 20

29 Nätverksinställningar Meny Användarverktyg Inställningskrav Filöverföring Port för e-postkommunikation Krävs Filöverföring Intervall för e-postmottagning Filöverföring Max. storlek, e-postmottagning Filöverföring E-postlagring i server 1 Filöverföring Programmera/Ändra/Ta bort e- postmeddelande Filöverföring Konto för fax till e-post Krävs Obs I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. Om både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. [SMTP-server] och [Konto för fax till e-post] måste anges för att sändningsfunktionen ska kunna användas. När [POP före SMTP] är inställt till [På], gör även inställning för [Mottagningsprotokoll] och [Inställningar för POP3/IMAP4]. När [SMTP-autentisering] är inställt till [På], gör även inställning för [Administratörs e-postadress]. [Port för e-postkommunikation] och [Konto för fax till e-post] måste anges för att mottagningsfunktionen ska kunna användas. När [POP före SMTP] ställs in till [På], kontrollera [POP3] portnummer i [Port för e-postkommunikation]. Referens s.70 Gränssnittsinställningar s.81 Filöverföring 21

30 Ansluta maskinen IEEE 1394 (IPv4 över 1394) 1 Detta avsnitt listar inställningarna som krävs för att använda Internet-fax med IEEE 1394-gränssnittskabel. För mer information om hur du anger inställningarna, se "Gränssnittsinställningar" och "Filöverföring". Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 IPv4-adress DDNS-konfiguration Värdnamn Domännamn WINS-konfiguration IPv4 över 1394 IPv4 Gateway-adress DNS-konfiguration Aktivt protokoll Krävs Krävs Krävs Krävs Filöverföring SMTP-server Krävs Filöverföring SMTP-autentisering Filöverföring POP före SMTP Filöverföring Mottagningsprotokoll Filöverföring POP3/IMAP4-inställningar Filöverföring Administratörs e-postadress Filöverföring Port för e-postkommunikation Krävs Filöverföring Intervall för e-postmottagning Filöverföring Max. storlek, e-postmottagning Filöverföring E-postlagring i server Filöverföring Programmera/Ändra/Ta bort e- postmeddelande Filöverföring Konto för fax till e-post Krävs 22

31 Nätverksinställningar Obs [IEEE 1394] visas när IEEE 1394-gränssnittskortet är installerat. I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [SMTP-server] och [Konto för fax till e-post] måste anges för att sändningsfunktionen ska kunna användas. När [POP före SMTP] är inställt till [På], gör även inställning för [Mottagningsprotokoll] och [Inställningar för POP3/IMAP4]. När [SMTP-autentisering] är inställt till [På], gör även inställning för [Administratörs e-postadress]. [Port för e-postkommunikation] och [Konto för fax till e-post] måste anges för att mottagningsfunktionen ska kunna användas. När [POP före SMTP] ställs in till [På], kontrollera [POP3] portnummer i [Port för e-postkommunikation]. 1 Referens s.70 Gränssnittsinställningar s.81 Filöverföring 23

32 Ansluta maskinen IEEE b (trådlöst LAN) 1 Detta avsnitt listar inställningarna som krävs för att använda Internet-fax med IEEE b (trådlöst LAN). För mer information om hur du anger inställningarna, se "Gränssnittsinställningar" och "Filöverföring". Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE b Gränssnittsinställningar/IEEE b Gränssnittsinställningar/IEEE b Gränssnittsinställningar/IEEE b Gränssnittsinställningar/IEEE b Maskinens IPv4-adress IPv4 Gateway-adress DNS-konfiguration DDNS-konfiguration Domännamn WINS-konfiguration Aktivt protokoll Lantyp Tillåt SNMPv3-kommunikation Tillåt SSL/TLS-kommunikation Värdnamn Kommunikationsläge SSID-inställning Kanal Säkerhetsmetod Överföringshastighet Krävs Krävs Krävs Krävs Krävs Filöverföring SMTP-server Krävs Filöverföring SMTP-autentisering 24

33 Nätverksinställningar Meny Användarverktyg Inställningskrav Filöverföring POP före SMTP Filöverföring Mottagningsprotokoll Filöverföring POP3/IMAP4-inställningar Filöverföring Administratörs e-postadress 1 Filöverföring Port för e-postkommunikation Krävs Filöverföring Intervall för e-postmottagning Filöverföring Max. storlek, e-postmottagning Filöverföring E-postlagring i server Filöverföring Programmera/Ändra/Ta bort e- postmeddelande Filöverföring Konto för fax till e-post Krävs Obs I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [IEEE b] och [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. Om både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. [SMTP-server] och [Konto för fax till e-post] måste anges för att sändningsfunktionen ska kunna användas. När [POP före SMTP] är inställt till [På], gör även inställning för [Mottagningsprotokoll] och [Inställningar för POP3/IMAP4]. När [SMTP-autentisering] är inställt till [På], gör även inställning för [Administratörs e-postadress]. [Port för e-postkommunikation] och [Konto för fax till e-post] måste anges för att mottagningsfunktionen ska kunna användas. När [POP före SMTP] ställs in till [På], kontrollera [POP3] portnummer i [Port för e-postkommunikation]. Referens s.70 Gränssnittsinställningar s.81 Filöverföring 25

34 Ansluta maskinen Inställningar som krävs för att använda e-postfunktionen 1 Detta avsnitt listar inställningarna som krävs för att sända e-post. Ethernet Detta avsnitt listar inställningarna som krävs för att sända e-post med Ethernetkabel. För mer information om hur du anger inställningarna, se "Gränssnittsinställningar" och "Filöverföring". Meny Användarverktyg Inställningskrav Maskinens IPv4-adress IPv4 Gateway-adress DNS-konfiguration DDNS-konfiguration Domännamn WINS-konfiguration Aktivt protokoll Ethernet-hastighet Lantyp Tillåt SNMPv3-kommunikation Tillåt SNMPv3-kommunikation Värdnamn Krävs Krävs Krävs Krävs Filöverföring SMTP-server Krävs Filöverföring SMTP-autentisering Filöverföring POP före SMTP Filöverföring Mottagningsprotokoll Filöverföring POP3/IMAP4-inställningar 26

35 Nätverksinställningar Meny Användarverktyg Inställningskrav Filöverföring Administratörs e-postadress Filöverföring Port för e-postkommunikation Filöverföring Programmera/Ändra/Ta bort e- postmeddelande 1 Filöverföring Skannerns uppkopplingsintervall Filöverföring Skannerns antal uppkopplingar Obs I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. Om både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. När [POP före SMTP] är inställt till [På], gör även inställning för [Mottagningsprotokoll] och [Inställningar för POP3/IMAP4]. När [POP före SMTP] ställs in till [På], kontrollera [POP3] portnummer i [Port för e-postkommunikation]. Referens s.70 Gränssnittsinställningar s.81 Filöverföring 27

36 Ansluta maskinen IEEE 1394 (IPv4 över 1394) 1 Detta avsnitt listar inställningarna som krävs för att sända e-post med IEEE 1394-gränssnittskabel. För mer information om hur du anger inställningarna, se "Gränssnittsinställningar" och "Filöverföring". Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 IPv4-adress DDNS-konfiguration Värdnamn Domännamn WINS-konfiguration IPv4 över 1394 IPv4 Gateway-adress DNS-konfiguration Aktivt protokoll Krävs Krävs Krävs Krävs Filöverföring SMTP-server Krävs Filöverföring SMTP-autentisering Filöverföring POP före SMTP Filöverföring Mottagningsprotokoll Filöverföring POP3/IMAP4-inställningar Filöverföring Administratörs e-postadress Filöverföring Port för e-postkommunikation Filöverföring Programmera/Ändra/Ta bort e- postmeddelande Filöverföring Skannerns uppkopplingsintervall Filöverföring Skannerns antal uppkopplingar 28

37 Nätverksinställningar Obs [IEEE 1394] visas när IEEE 1394-gränssnittskortet är installerat. I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. När [POP före SMTP] är inställt till [På], gör även inställning för [Mottagningsprotokoll] och [Inställningar för POP3/IMAP4]. När [POP före SMTP] ställs in till [På], kontrollera [POP3] portnummer i [Port för e-postkommunikation]. 1 Referens s.70 Gränssnittsinställningar s.81 Filöverföring IEEE b (trådlöst LAN) Detta avsnitt listar inställningarna som krävs för att sända e-post med IEEE b (trådlöst LAN). För mer information om hur du anger inställningarna, se "Gränssnittsinställningar" och "Filöverföring". Meny Användarverktyg Inställningskrav Maskinens IPv4-adress IPv4 Gateway-adress DNS-konfiguration DDNS-konfiguration Domännamn WINS-konfiguration Aktivt protokoll Lantyp Tillåt SNMPv3-kommunikation Tillåt SSL/TLS-kommunikation Värdnamn Krävs Krävs Krävs Krävs 29

38 Ansluta maskinen Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE b Kommunikationsläge Krävs 1 Gränssnittsinställningar/IEEE b SSID-inställning Gränssnittsinställningar/IEEE b Kanal Gränssnittsinställningar/IEEE b Säkerhetsmetod Gränssnittsinställningar/IEEE b Överföringshastighet Filöverföring SMTP-server Krävs Filöverföring SMTP-autentisering Filöverföring POP före SMTP Filöverföring Mottagningsprotokoll Filöverföring POP3/IMAP4-inställningar Filöverföring Administratörs e-postadress Filöverföring Port för e-postkommunikation Filöverföring Programmera/Ändra/Ta bort e- postmeddelande Filöverföring Skannerns uppkopplingsintervall Filöverföring Skannerns antal uppkopplingar Obs I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. Om både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. När [POP före SMTP] är inställt till [På], gör även inställning för [Mottagningsprotokoll] och [Inställningar för POP3/IMAP4]. När [POP före SMTP] ställs in till [På], kontrollera [POP3] portnummer i [Port för e-postkommunikation]. Referens s.70 Gränssnittsinställningar s.81 Filöverföring 30

39 Nätverksinställningar Inställningar som krävs för att använda funktionen Skanna till mapp Detta avsnitt listar inställningarna som krävs för att sända filer. 1 Ethernet Detta avsnitt listar inställningarna som krävs för att sända filer med Ethernet-kabel. För mer information om hur du anger inställningarna, se "Gränssnittsinställningar" och "Filöverföring". Meny Användarverktyg Inställningskrav Maskinens IPv4-adress IPv4 Gateway-adress DNS-konfiguration DDNS-konfiguration Domännamn WINS-konfiguration Aktivt protokoll Ethernet-hastighet Lantyp Tillåt SNMPv3-kommunikation Tillåt SSL/TLS-kommunikation Värdnamn Krävs Krävs Krävs Krävs Filöverföring Skannerns uppkopplingsintervall Filöverföring Skannerns antal uppkopplingar 31

40 Ansluta maskinen 1 Obs I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. Om både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. Referens s.70 Gränssnittsinställningar s.81 Filöverföring IEEE 1394 (IPv4 över 1394) Detta avsnitt listar inställningarna som krävs för att sända filer med IEEE gränssnittskabel. För mer information om hur du anger inställningarna, se "Gränssnittsinställningar" och "Filöverföring". Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 IPv4-adress DDNS-konfiguration Värdnamn Domännamn WINS-konfiguration IPv4 över 1394 IPv4 Gateway-adress DNS-konfiguration Aktivt protokoll Krävs Krävs Krävs Krävs Filöverföring Skannerns uppkopplingsintervall Filöverföring Skannerns antal uppkopplingar 32

41 Nätverksinställningar Obs [IEEE 1394] visas när IEEE 1394-gränssnittskortet är installerat. I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. Referens s.70 Gränssnittsinställningar s.81 Filöverföring 1 IEEE b (trådlöst LAN) Detta avsnitt listar inställningarna som krävs för att sända filer med IEEE b (trådlöst LAN). För mer information om hur du anger inställningarna, se "Gränssnittsinställningar" och "Filöverföring". Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE b Gränssnittsinställningar/IEEE b Maskinens IPv4-adress IPv4 Gateway-adress DNS-konfiguration DDNS-konfiguration Domännamn WINS-konfiguration Aktivt protokoll Lantyp Tillåt SNMPv3-kommunikation Tillåt SSL/TLS-kommunikation Värdnamn Kommunikationsläge SSID-inställning Krävs Krävs Krävs Krävs Krävs 33

42 Ansluta maskinen Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE b Kanal 1 Gränssnittsinställningar/IEEE b Säkerhetsmetod Gränssnittsinställningar/IEEE b Överföringshastighet Filöverföring Skannerns uppkopplingsintervall Filöverföring Skannerns antal uppkopplingar Obs I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [IEEE b] och [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. Om både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. Referens s.70 Gränssnittsinställningar s.81 Filöverföring 34

43 Nätverksinställningar Inställningar som krävs för att använda nätverkets leveransskanner Detta avsnitt listar inställningarna som krävs för att leverera data till nätverket. 1 Ethernet Detta avsnitt listar inställningarna som krävs för att leverera data till nätverket med Ethernet-kabel. För mer information om hur du anger inställningarna, se "Gränssnittsinställningar" och "Filöverföring". Meny Användarverktyg Inställningskrav Maskinens IPv4-adress IPv4 Gateway-adress DNS-konfiguration DDNS-konfiguration Domännamn WINS-konfiguration Aktivt protokoll Ethernet-hastighet Lantyp Tillåt SNMPv3-kommunikation Tillåt SSL/TLS-kommunikation Värdnamn Krävs Krävs Krävs Filöverföring Leveransalternativ Filöverföring Faxmottagning filöverföring Filöverföring Skannerns uppkopplingsintervall Filöverföring Skannerns antal uppkopplingar 35

44 Ansluta maskinen 1 Obs I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. När både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. Om [Leveransalternativ] ställs in till [På], kontrollera att IPv4-adressen ställs in. Referens s.70 Gränssnittsinställningar s.81 Filöverföring IEEE 1394 (IPv4 över 1394) Detta avsnitt listar inställningarna som krävs för att leverera data till nätverket med IEEE 1394-gränssnittskabel. För mer information om hur du anger inställningarna, se "Gränssnittsinställningar" och "Filöverföring". Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 IPv4-adress DDNS-konfiguration Värdnamn Domännamn WINS-konfiguration IPv4 över 1394 IPv4 Gateway-adress DNS-konfiguration Aktivt protokoll Krävs Krävs Krävs Filöverföring Leveransalternativ Filöverföring Faxmottagning filöverföring Filöverföring Skannerns uppkopplingsintervall Filöverföring Skannerns antal uppkopplingar 36

45 Nätverksinställningar Obs [IEEE 1394] visas när IEEE 1394-gränssnittskortet är installerat. I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. Om [Leveransalternativ] ställs in till [På], kontrollera att IPv4-adressen ställs in. 1 Referens s.70 Gränssnittsinställningar s.81 Filöverföring IEEE b (trådlöst LAN) Detta avsnitt listar inställningarna som krävs för att leverera data till nätverket med IEEE b (trådlöst LAN). För mer information om hur du anger inställningarna, se "Gränssnittsinställningar" och "Filöverföring". Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE b Maskinens IPv4-adress IPv4 Gateway-adress DNS-konfiguration DDNS-konfiguration Domännamn WINS-konfiguration Aktivt protokoll Lantyp Tillåt SNMPv3-kommunikation Tillåt SSL/TLS-kommunikation Värdnamn Kommunikationsläge Krävs Krävs Krävs Krävs 37

46 Ansluta maskinen Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE b SSID-inställning 1 Gränssnittsinställningar/IEEE b Kanal Gränssnittsinställningar/IEEE b Säkerhetsmetod Gränssnittsinställningar/IEEE b Överföringshastighet Filöverföring Leveransalternativ Filöverföring Faxmottagning filöverföring Filöverföring Skannerns uppkopplingsintervall Filöverföring Skannerns antal uppkopplingar Obs I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [IEEE b] och [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. När både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. Om [Leveransalternativ] ställs in till [På], kontrollera att IPv4-adressen ställs in. Referens s.70 Gränssnittsinställningar s.81 Filöverföring 38

47 Nätverksinställningar Inställningar som krävs för att använda TWAIN-nätverksskanner Detta avsnitt listar inställningarna som krävs för att använda TWAIN-skanner i nätverksmiljön. Ethernet 1 Meny Användarverktyg Inställningskrav Detta avsnitt listar inställningarna som krävs för att använda TWAIN-nätverksskanner med Ethernet-kabel. För mer information om hur du anger inställningarna, se "Gränssnittsinställning". Maskinens IPv4-adress IPv4 Gateway-adress DNS-konfiguration DDNS-konfiguration Domännamn WINS-konfiguration Aktivt protokoll Lantyp Ethernet-hastighet Tillåt SNMPv3-kommunikation Tillåt SSL/TLS-kommunikation Värdnamn Krävs Krävs Krävs 39

48 Ansluta maskinen 1 Obs I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. När både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. Referens s.70 Gränssnittsinställningar IEEE 1394 (IPv4 över 1394) Detta avsnitt listar inställningarna som krävs för att använda TWAIN-nätverksskanner med IEEE 1394-gränssnittskabel. För mer information om hur du anger inställningarna, se "Gränssnittsinställningar" och "Filöverföring". Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 IPv4-adress DDNS-konfiguration Värdnamn Domännamn WINS-konfiguration IPv4 över 1394 IPv4 Gateway-adress DNS-konfiguration Aktivt protokoll Krävs Krävs Krävs Obs [IEEE 1394] visas när IEEE 1394-gränssnittskortet är installerat. I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. Referens s.70 Gränssnittsinställningar 40

49 Nätverksinställningar IEEE b (trådlöst LAN) 1 Meny Användarverktyg Inställningskrav Detta avsnitt listar inställningarna som krävs för att använda TWAIN-nätverksskanner med IEEE b (trådlöst LAN). För mer information om hur du anger inställningarna, se "Gränssnittsinställningar". Gränssnittsinställningar/IEEE b Gränssnittsinställningar/IEEE b Gränssnittsinställningar/IEEE b Gränssnittsinställningar/IEEE b Gränssnittsinställningar/IEEE b Maskinens IPv4-adress IPv4 Gateway-adress DNS-konfiguration DDNS-konfiguration Domännamn WINS-konfiguration Aktivt protokoll LAN-typ Tillåt SNMPv3-kommunikation Tillåt SSL/TLS-kommunikation Värdnamn Kommunikationsläge SSID-inställning Kanal Säkerhetsmetod Överföringshastighet Krävs Krävs Krävs Krävs 41

50 Ansluta maskinen 1 Obs I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [IEEE b] och [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. När både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. Referens s.70 Gränssnittsinställningar Inställningar som krävs för att använda dokumentserver Detta avsnitt listar inställningarna som krävs för att använda dokumentserverfunktionen i nätverksmiljön. Ethernet Meny Användarverktyg Inställningskrav Detta avsnitt listar inställningarna som krävs för att använda dokumentserverfunktionen med Ethernet-kabel. För mer information om hur du anger inställningarna, se "Gränssnittsinställning". Maskinens IPv4-adress IPv4 Gateway-adress DNS-konfiguration DDNS-konfiguration Domännamn WINS-konfiguration Aktivt protokoll Ethernet-hastighet Lantyp Krävs Krävs Krävs 42

51 Nätverksinställningar Meny Användarverktyg Inställningskrav Tillåt SNMPv3-kommunikation Tillåt SSL/TLS-kommunikation 1 Värdnamn Obs I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. När både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. Referens s.70 Gränssnittsinställningar IEEE 1394 (IPv4 över 1394) Detta avsnitt listar inställningarna som krävs för att använda dokumentserverfunktionen med IEEE 1394-gränssnittskabel. För mer information om hur du anger inställningarna, se "Gränssnittsinställning". Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 Gränssnittsinställningar/IEEE 1394 IPv4-adress DDNS-konfiguration Värdnamn Domännamn WINS-konfiguration IPv4 över 1394 IPv4 Gateway-adress DNS-konfiguration Aktivt protokoll Krävs Krävs Krävs 43

52 Ansluta maskinen 1 Obs [IEEE 1394] visas när IEEE 1394-gränssnittskortet är installerat. I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. Referens s.70 Gränssnittsinställningar IEEE b (trådlöst LAN) Meny Användarverktyg Inställningskrav Detta avsnitt listar inställningarna som krävs för att använda dokumentserverfunktionen med IEEE b (trådlöst LAN). För mer information om hur du anger inställningarna, se "Gränssnittsinställning". Gränssnittsinställningar/IEEE b Gränssnittsinställningar/IEEE b Maskinens IPv4-adress IPv4 Gateway-adress DNS-konfiguration DDNS-konfiguration Domännamn WINS-konfiguration Aktivt protokoll Lantyp Tillåt SNMPv3-kommunikation Tillåt SSL/TLS-kommunikation Värdnamn Kommunikationsläge SSID-inställning Krävs Krävs /Krävs Krävs 44

53 Nätverksinställningar Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE b Kanal Gränssnittsinställningar/IEEE b Säkerhetsmetod 1 Gränssnittsinställningar/IEEE b Överföringshastighet Obs I [Aktivt protokoll], kontrollera att det protokoll som du vill använda är inställt till [Aktivt]. [IEEE b] och [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. När både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. Referens s.70 Gränssnittsinställningar 45

54 Ansluta maskinen Använda verktyg för att göra nätverksinställningar 1 Du kan även ange nätverksinställningar med verktyg såsom Web Image Monitor, SmartDeviceMonitor for Admin och telnet. Obs För mer information om att använda Web Image Monitor, se Handbok för nätverk. För mer information om att använda SmartDeviceMonitor for Admin, se Handbok för nätverk. För mer information om att använda telnet, se Handbok för nätverk. Referens Handbok för nätverk Gränssnittsinställningar Ändra inställningar med Web Image Monitor, SmartDeviceMonitor for Admin och telnet. [Nätverk] [Maskinens IPv4-adress] [Auto-hämta (DHCP)] Web Image Monitor: Kan användas för att ange inställningen. SmartDeviceMonitor for Admin: Kan användas för att ange inställningen. telnet: Kan användas för att ange inställningen. [Nätverk] [Maskinens IPv4-adress] [Ange] [IPv4-adress] Web Image Monitor: Kan användas för att ange inställningen. SmartDeviceMonitor for Admin: Kan användas för att ange inställningen. telnet: Kan användas för att ange inställningen. [Nätverk] [Maskinens IPv4-adress] [Ange] [Subnetmask] Web Image Monitor: Kan användas för att ange inställningen. SmartDeviceMonitor for Admin: Kan användas för att ange inställningen. telnet: Kan användas för att ange inställningen. [Nätverk] [IPv4 Gateway-adress] Web Image Monitor: Kan användas för att ange inställningen. SmartDeviceMonitor for Admin: Kan användas för att ange inställningen. telnet: Kan användas för att ange inställningen. 46
