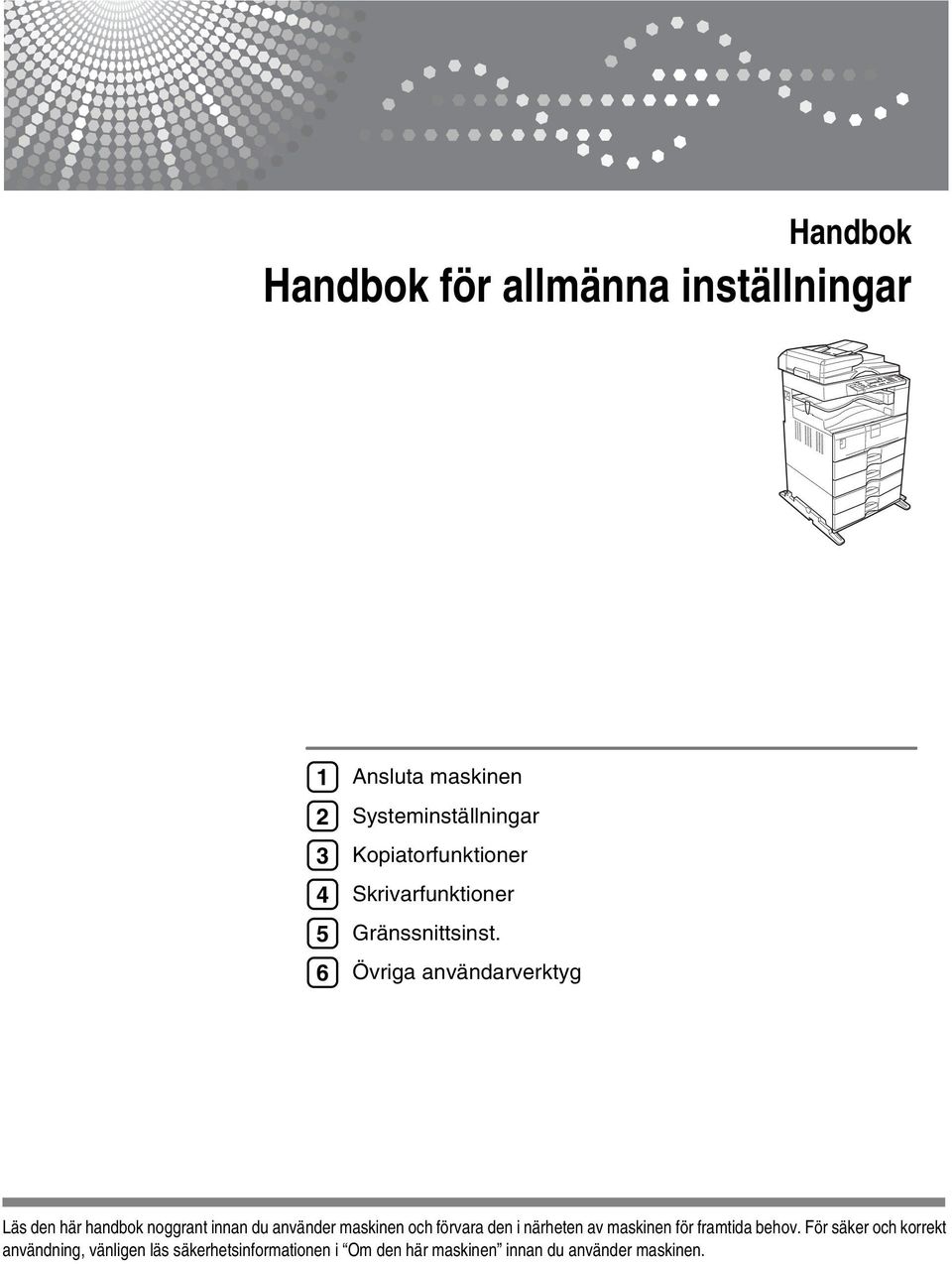

1 Handbok Handbok för allmänna inställningar Ansluta maskinen Systeminställningar Kopiatorfunktioner Skrivarfunktioner Gränssnittsinst. Övriga användarverktyg Läs den här handbok noggrant innan du använder maskinen och förvara den i närheten av maskinen för framtida behov. För säker och korrekt användning, vänligen läs säkerhetsinformationen i Om den här maskinen innan du använder maskinen.

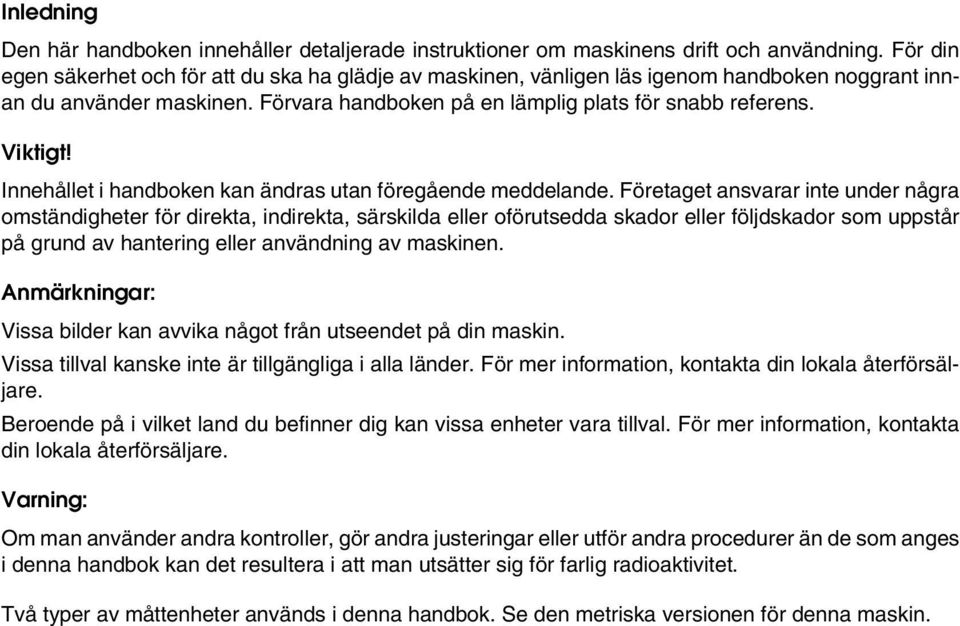

2 Inledning Den här handboken innehåller detaljerade instruktioner om maskinens drift och användning. För din egen säkerhet och för att du ska ha glädje av maskinen, vänligen läs igenom handboken noggrant innan du använder maskinen. Förvara handboken på en lämplig plats för snabb referens. Viktigt! Innehållet i handboken kan ändras utan föregående meddelande. Företaget ansvarar inte under några omständigheter för direkta, indirekta, särskilda eller oförutsedda skador eller följdskador som uppstår på grund av hantering eller användning av maskinen. Anmärkningar: Vissa bilder kan avvika något från utseendet på din maskin. Vissa tillval kanske inte är tillgängliga i alla länder. För mer information, kontakta din lokala återförsäljare. Beroende på i vilket land du befinner dig kan vissa enheter vara tillval. För mer information, kontakta din lokala återförsäljare. Varning: Om man använder andra kontroller, gör andra justeringar eller utför andra procedurer än de som anges i denna handbok kan det resultera i att man utsätter sig för farlig radioaktivitet. Två typer av måttenheter används i denna handbok. Se den metriska versionen för denna maskin.

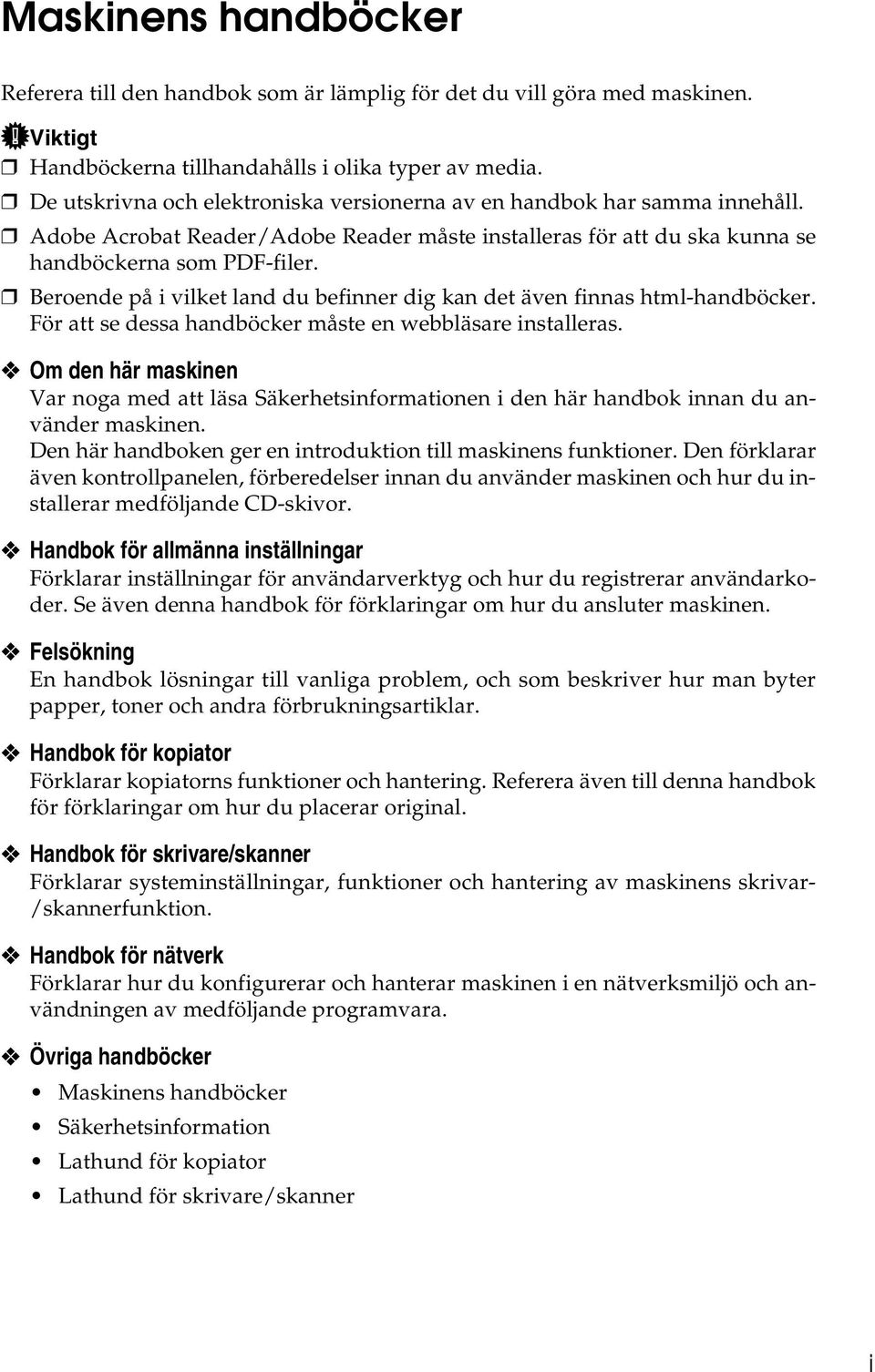

3 Maskinens handböcker Referera till den handbok som är lämplig för det du vill göra med maskinen. Viktigt Handböckerna tillhandahålls i olika typer av media. De utskrivna och elektroniska versionerna av en handbok har samma innehåll. Adobe Acrobat Reader/Adobe Reader måste installeras för att du ska kunna se handböckerna som PDF-filer. Beroende på i vilket land du befinner dig kan det även finnas html-handböcker. För att se dessa handböcker måste en webbläsare installeras. Om den här maskinen Var noga med att läsa Säkerhetsinformationen i den här handbok innan du använder maskinen. Den här handboken ger en introduktion till maskinens funktioner. Den förklarar även kontrollpanelen, förberedelser innan du använder maskinen och hur du installerar medföljande CD-skivor. Handbok för allmänna inställningar Förklarar inställningar för användarverktyg och hur du registrerar användarkoder. Se även denna handbok för förklaringar om hur du ansluter maskinen. Felsökning En handbok lösningar till vanliga problem, och som beskriver hur man byter papper, toner och andra förbrukningsartiklar. Handbok för kopiator Förklarar kopiatorns funktioner och hantering. Referera även till denna handbok för förklaringar om hur du placerar original. Handbok för skrivare/skanner Förklarar systeminställningar, funktioner och hantering av maskinens skrivar- /skannerfunktion. Handbok för nätverk Förklarar hur du konfigurerar och hanterar maskinen i en nätverksmiljö och användningen av medföljande programvara. Övriga handböcker Maskinens handböcker Säkerhetsinformation Lathund för kopiator Lathund för skrivare/skanner i

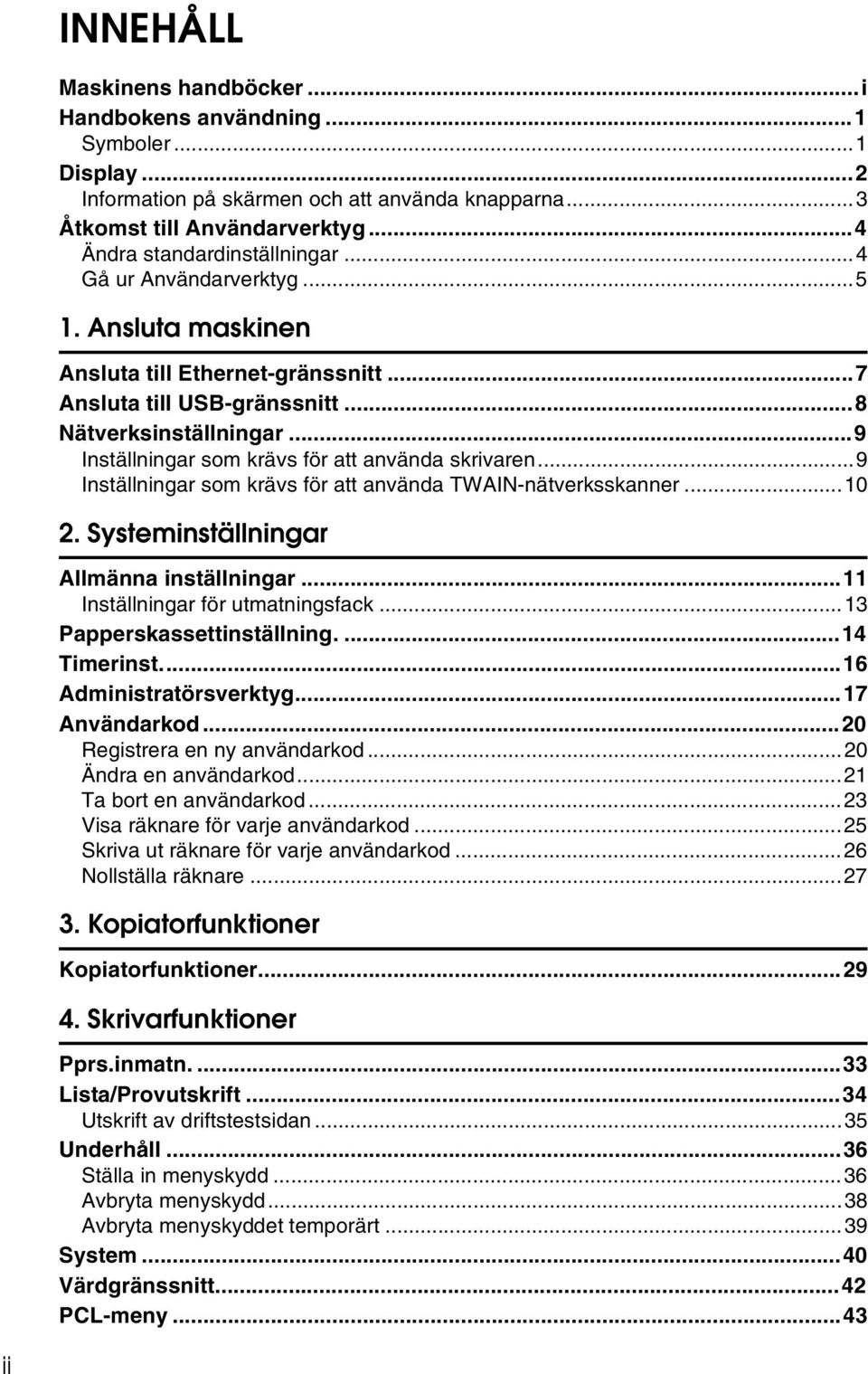

4 INNEHÅLL Maskinens handböcker...i Handbokens användning...1 Symboler...1 Display...2 Information på skärmen och att använda knapparna...3 Åtkomst till Användarverktyg...4 Ändra standardinställningar...4 Gå ur Användarverktyg Ansluta maskinen Ansluta till Ethernet-gränssnitt...7 Ansluta till USB-gränssnitt...8 Nätverksinställningar...9 Inställningar som krävs för att använda skrivaren...9 Inställningar som krävs för att använda TWAIN-nätverksskanner Systeminställningar Allmänna inställningar...11 Inställningar för utmatningsfack...13 Papperskassettinställning Timerinst...16 Administratörsverktyg...17 Användarkod...20 Registrera en ny användarkod...20 Ändra en användarkod...21 Ta bort en användarkod...23 Visa räknare för varje användarkod...25 Skriva ut räknare för varje användarkod...26 Nollställa räknare Kopiatorfunktioner Kopiatorfunktioner Skrivarfunktioner Pprs.inmatn Lista/Provutskrift...34 Utskrift av driftstestsidan...35 Underhåll...36 Ställa in menyskydd...36 Avbryta menyskydd...38 Avbryta menyskyddet temporärt...39 System...40 Värdgränssnitt...42 PCL-meny...43 ii

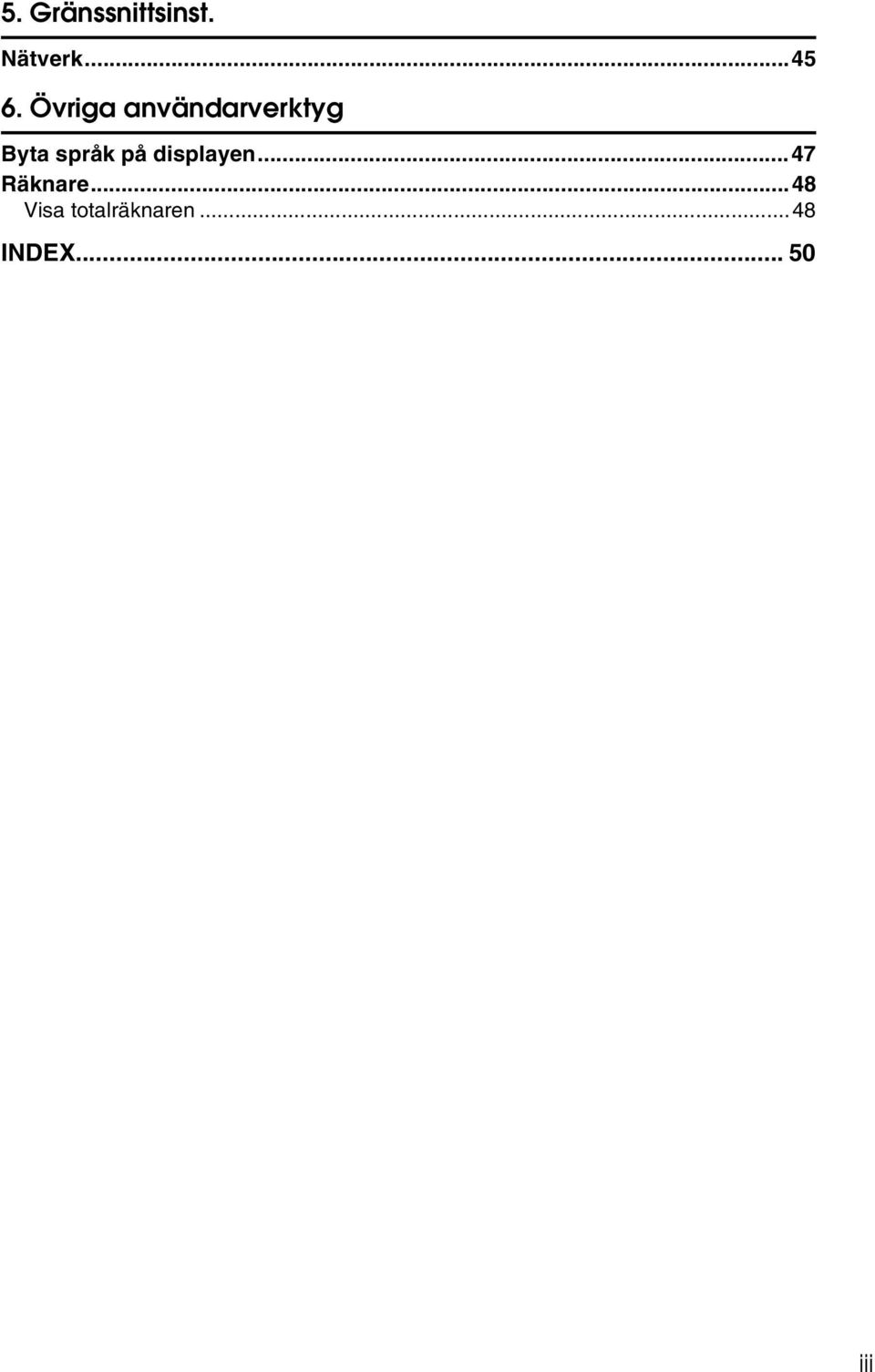

5 5. Gränssnittsinst. Nätverk Övriga användarverktyg Byta språk på displayen...47 Räknare...48 Visa totalräknaren...48 INDEX iii

6 iv

7 Handbokens användning Symboler I denna handbok används följande symboler: Indikerar viktiga säkerhetsanmärkningar. Om du ignorerar dessa anmärkningar kan det leda till allvarlig personskada eller dödsfall. Var noga med att läsa dessa anmärkningar. De återfinns i avsnittet Säkerhetsinformation i Om den här maskinen. Indikerar viktiga säkerhetsanmärkningar. Om du ignorerar dessa anmärkningar kan det leda till små eller måttliga personskador eller skador på maskinen eller på annan egendom. Var noga med att läsa dessa anmärkningar. De återfinns i avsnittet Säkerhetsinformation i Om den här maskinen. Indikerar viktiga punkter att ta hänsyn till när maskinen används, och förklaringar av troliga orsaker till felmatning av papper, skada på original eller förlust av data. Var noga med att läsa dessa förklaringar. Den här symbolen anger att information eller förberedelser krävs innan maskinen tas i drift. Indikerar extra förklaringar om maskinens funktioner och instruktioner om hur du löser användarfel. Denna symbol finns i slutet av avsnitten. Den visar var du kan hitta mer information. [ ] Indikerar namnen på tangenter som visas på maskinens display. { } Indikerar namnen på tangenter på maskinens kontrollpanel. 1

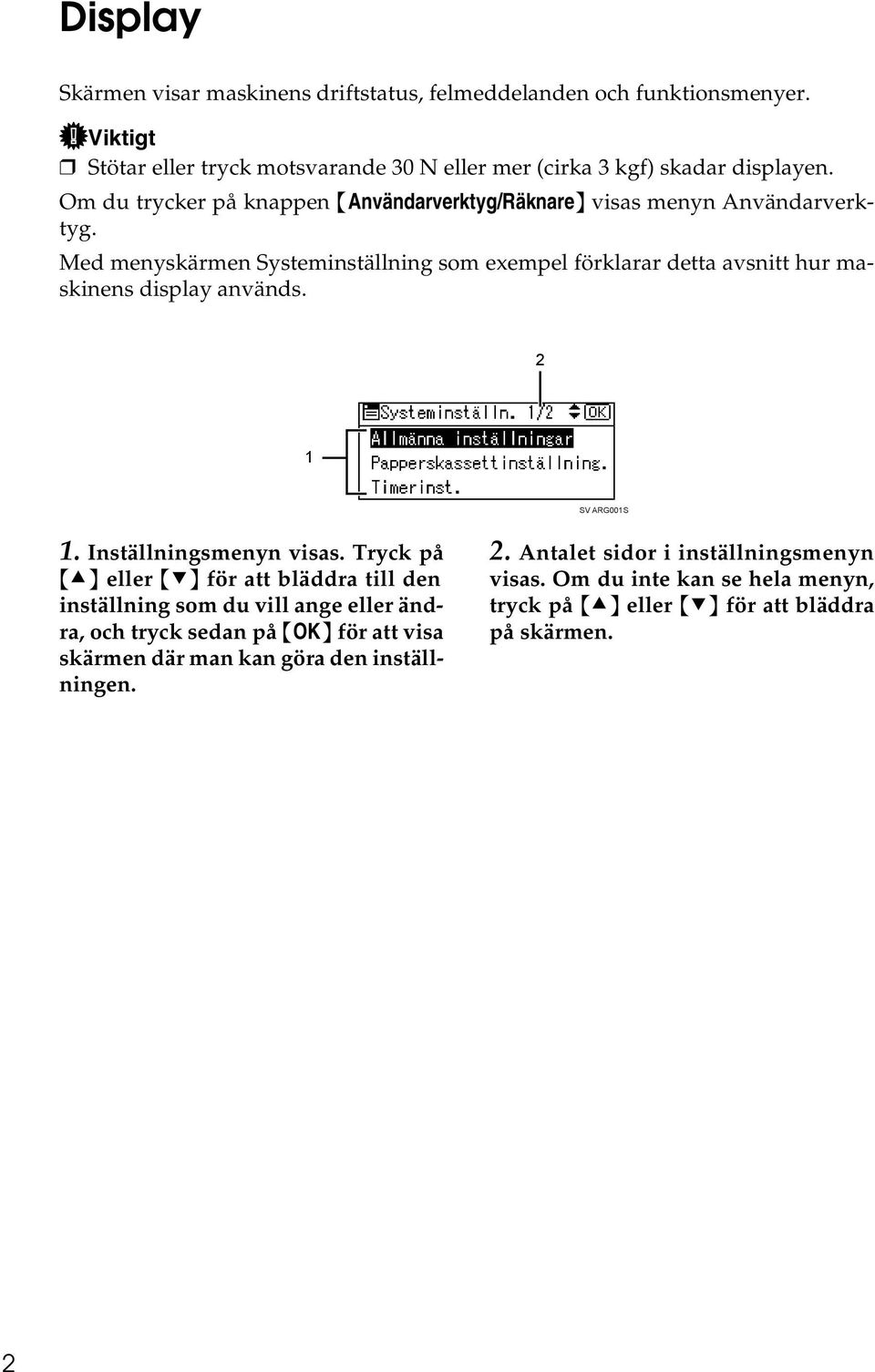

8 Display Skärmen visar maskinens driftstatus, felmeddelanden och funktionsmenyer. Viktigt Stötar eller tryck motsvarande 30 N eller mer (cirka 3 kgf) skadar displayen. Om du trycker på knappen {Användarverktyg/Räknare} visas menyn Användarverktyg. Med menyskärmen Systeminställning som exempel förklarar detta avsnitt hur maskinens display används. 2 1 SV ARG001S 1. Inställningsmenyn visas. Tryck på {U} eller {T} för att bläddra till den inställning som du vill ange eller ändra, och tryck sedan på {OK} för att visa skärmen där man kan göra den inställningen. 2. Antalet sidor i inställningsmenyn visas. Om du inte kan se hela menyn, tryck på {U} eller {T} för att bläddra på skärmen. 2

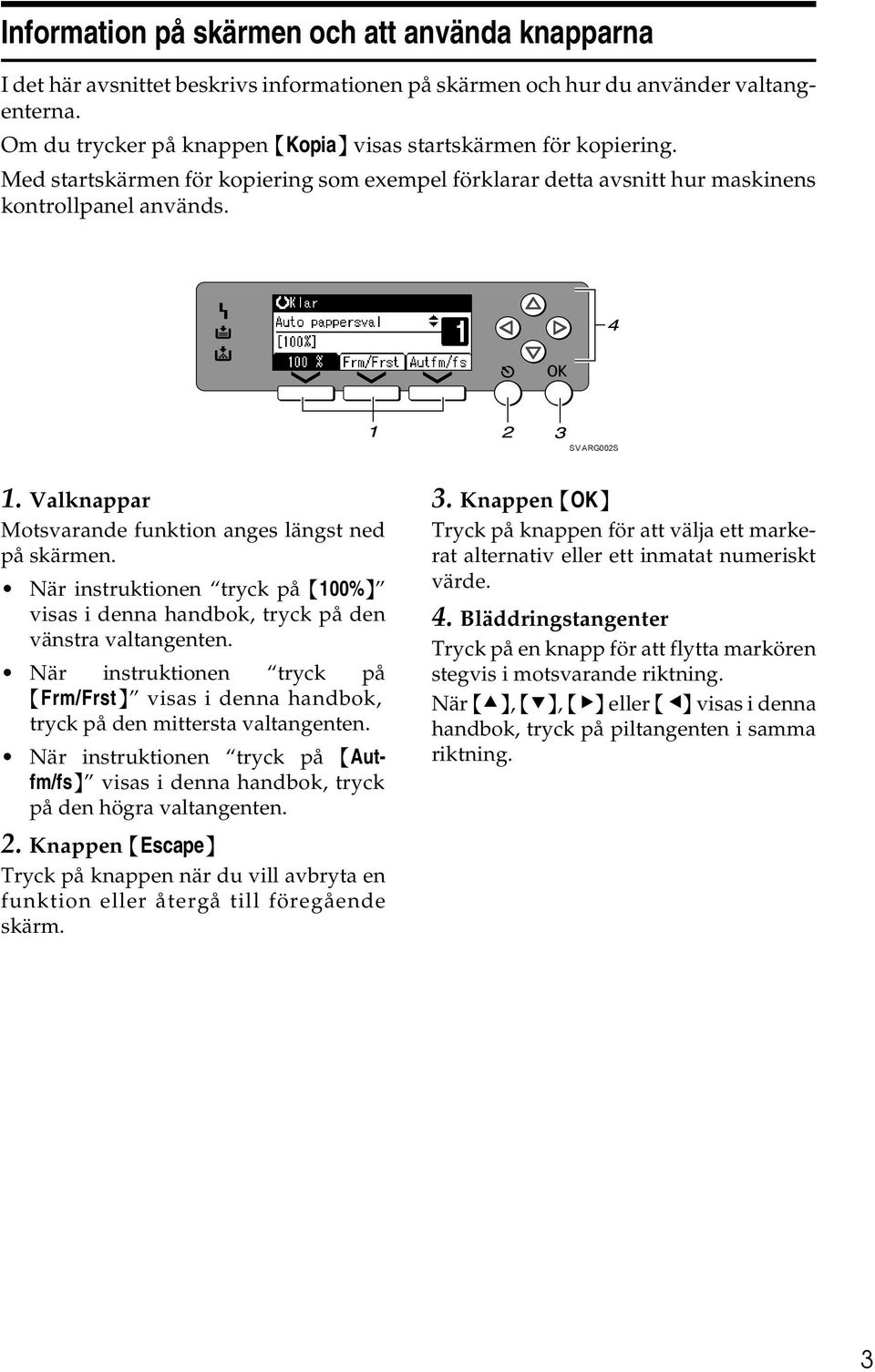

9 Information på skärmen och att använda knapparna I det här avsnittet beskrivs informationen på skärmen och hur du använder valtangenterna. Om du trycker på knappen {Kopia} visas startskärmen för kopiering. Med startskärmen för kopiering som exempel förklarar detta avsnitt hur maskinens kontrollpanel används. SV ARG002S 1. Valknappar Motsvarande funktion anges längst ned på skärmen. När instruktionen tryck på {100%} visas i denna handbok, tryck på den vänstra valtangenten. När instruktionen tryck på {Frm/Frst} visas i denna handbok, tryck på den mittersta valtangenten. När instruktionen tryck på {Autfm/fs} visas i denna handbok, tryck på den högra valtangenten. 2. Knappen {Escape} Tryck på knappen när du vill avbryta en funktion eller återgå till föregående skärm. 3. Knappen {OK} Tryck på knappen för att välja ett markerat alternativ eller ett inmatat numeriskt värde. 4. Bläddringstangenter Tryck på en knapp för att flytta markören stegvis i motsvarande riktning. När {U}, {T}, {V} eller {W} visas i denna handbok, tryck på piltangenten i samma riktning. 3

10 Åtkomst till Användarverktyg Användarverktyg används för att ändra eller ange standardinställningar. Obs Rutiner för systeminställningar skiljer sig från vanliga rutiner. Avsluta alltid Användarverktyg när du är klar. Eventuella ändringar som du gör med användarverktygen förblir aktiva även om huvudströmbrytaren eller driftsströmbrytaren slås av eller om du trycker på knappen {Nollställ}. Referens s.4 Ändra standardinställningar Ändra standardinställningar Detta avsnitt beskriver hur du ändrar användarverktygens inställningar. Viktigt Om en administratörskod har angivits, kontakta din administratör. A Tryck på {Användarverktyg/Räkneverk}. ARG012S B Markera menyn med {U} eller {T} och tryck sedan på {OK}. För att ändra systeminställningarna, välj [Systeminställn.]. För att ändra kopiatorfunktionerna, välj [Kopiatorfunktioner]. För att ändra skrivarfunktionerna, välj [Skrivarfunktioner]. För att ändra gränssnittsinställningarna, välj [Gränssnittsinst.]. För att ändra språket som används i displayen, välj [Språk]. För att kontrollera räknaren, välj [Räknare]. 4

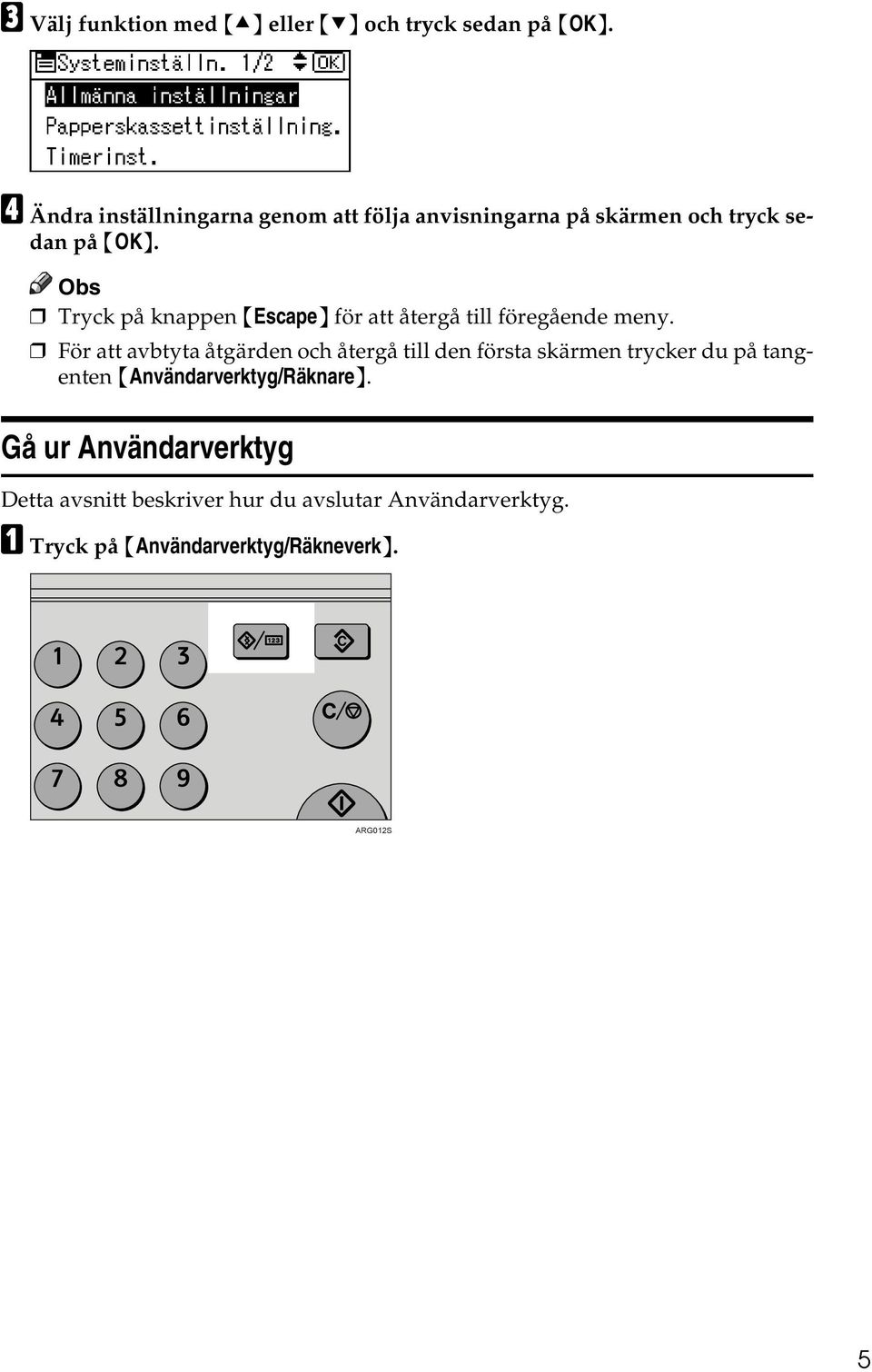

11 C Välj funktion med {U} eller {T} och tryck sedan på {OK}. D Ändra inställningarna genom att följa anvisningarna på skärmen och tryck sedan på {OK}. Obs Tryck på knappen {Escape} för att återgå till föregående meny. För att avbtyta åtgärden och återgå till den första skärmen trycker du på tangenten {Användarverktyg/Räknare}. Gå ur Användarverktyg Detta avsnitt beskriver hur du avslutar Användarverktyg. A Tryck på {Användarverktyg/Räkneverk}. ARG012S 5

12 6

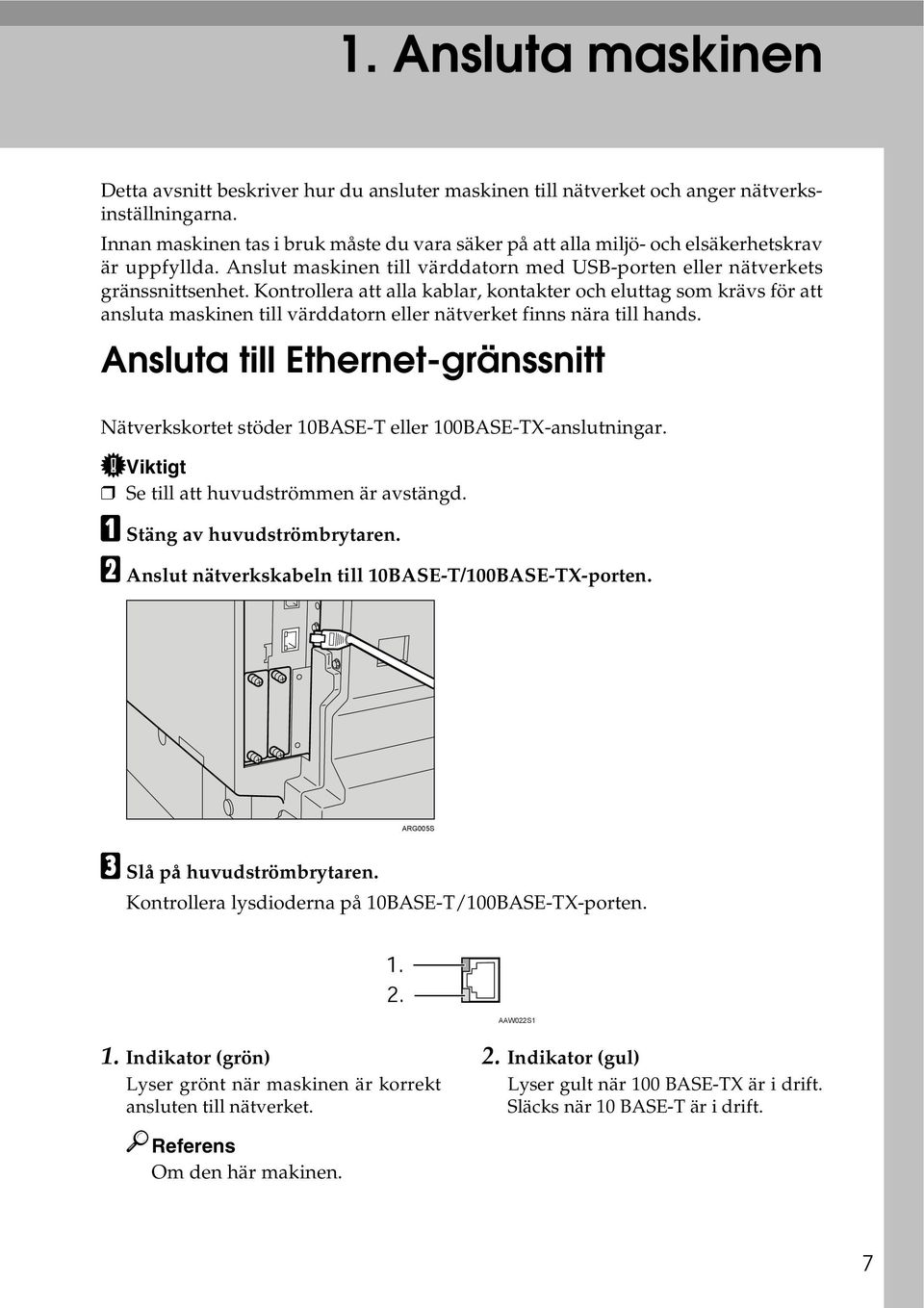

13 1. Ansluta maskinen Detta avsnitt beskriver hur du ansluter maskinen till nätverket och anger nätverksinställningarna. Innan maskinen tas i bruk måste du vara säker på att alla miljö- och elsäkerhetskrav är uppfyllda. Anslut maskinen till värddatorn med USB-porten eller nätverkets gränssnittsenhet. Kontrollera att alla kablar, kontakter och eluttag som krävs för att ansluta maskinen till värddatorn eller nätverket finns nära till hands. Ansluta till Ethernet-gränssnitt Nätverkskortet stöder 10BASE-T eller 100BASE-TX-anslutningar. Viktigt Se till att huvudströmmen är avstängd. A Stäng av huvudströmbrytaren. B Anslut nätverkskabeln till 10BASE-T/100BASE-TX-porten. ARG005S C Slå på huvudströmbrytaren. Kontrollera lysdioderna på 10BASE-T/100BASE-TX-porten. AAW022S1 1. Indikator (grön) Lyser grönt när maskinen är korrekt ansluten till nätverket. 2. Indikator (gul) Lyser gult när 100 BASE-TX är i drift. Släcks när 10 BASE-T är i drift. Referens Om den här makinen. 7

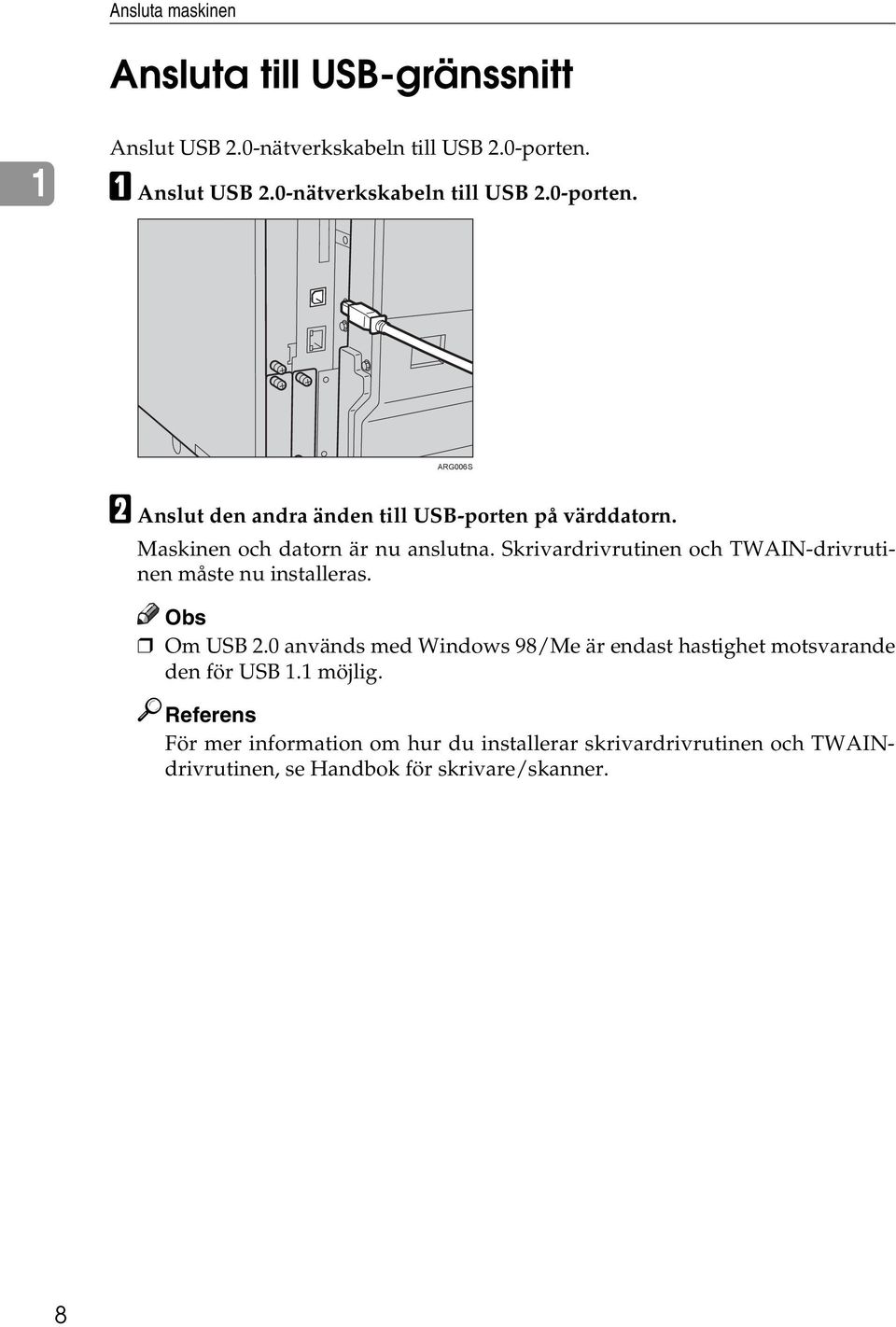

14 Ansluta maskinen Ansluta till USB-gränssnitt 1 Anslut USB 2.0-nätverkskabeln till USB 2.0-porten. A Anslut USB 2.0-nätverkskabeln till USB 2.0-porten. ARG006S B Anslut den andra änden till USB-porten på värddatorn. Maskinen och datorn är nu anslutna. Skrivardrivrutinen och TWAIN-drivrutinen måste nu installeras. Obs Om USB 2.0 används med Windows 98/Me är endast hastighet motsvarande den för USB 1.1 möjlig. Referens För mer information om hur du installerar skrivardrivrutinen och TWAINdrivrutinen, se Handbok för skrivare/skanner. 8

15 Nätverksinställningar Nätverksinställningar Detta avsnitt beskriver de nätverksinställningar som du kan ändra med Användarverktyg (Systeminställningar). Gör inställningar i enlighet med de funktioner som du vill använda och gränssnittet som ska anslutas. 1 Viktigt Dessa inställningar skall göras av systemadministratören eller med hjälp av systemadministratören. Inställningar som krävs för att använda skrivaren Detta avsnitt listar inställningarna som krävs för att använda skrivaren. Ethernet Detta avsnitt listar inställningarna som krävs för att använda skrivaren med en Ethernet-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinst.. Meny Användarverktyg Inställningskrav Gränssnittsinst./Nätverk IP-adress Nödvändigt Gränssnittsinst./Nätverk Gateway-adress Enligt behov Gränssnittsinst./Nätverk Ethernet-hastighet Enligt behov Referens s.45 Gränssnittsinst.. 9

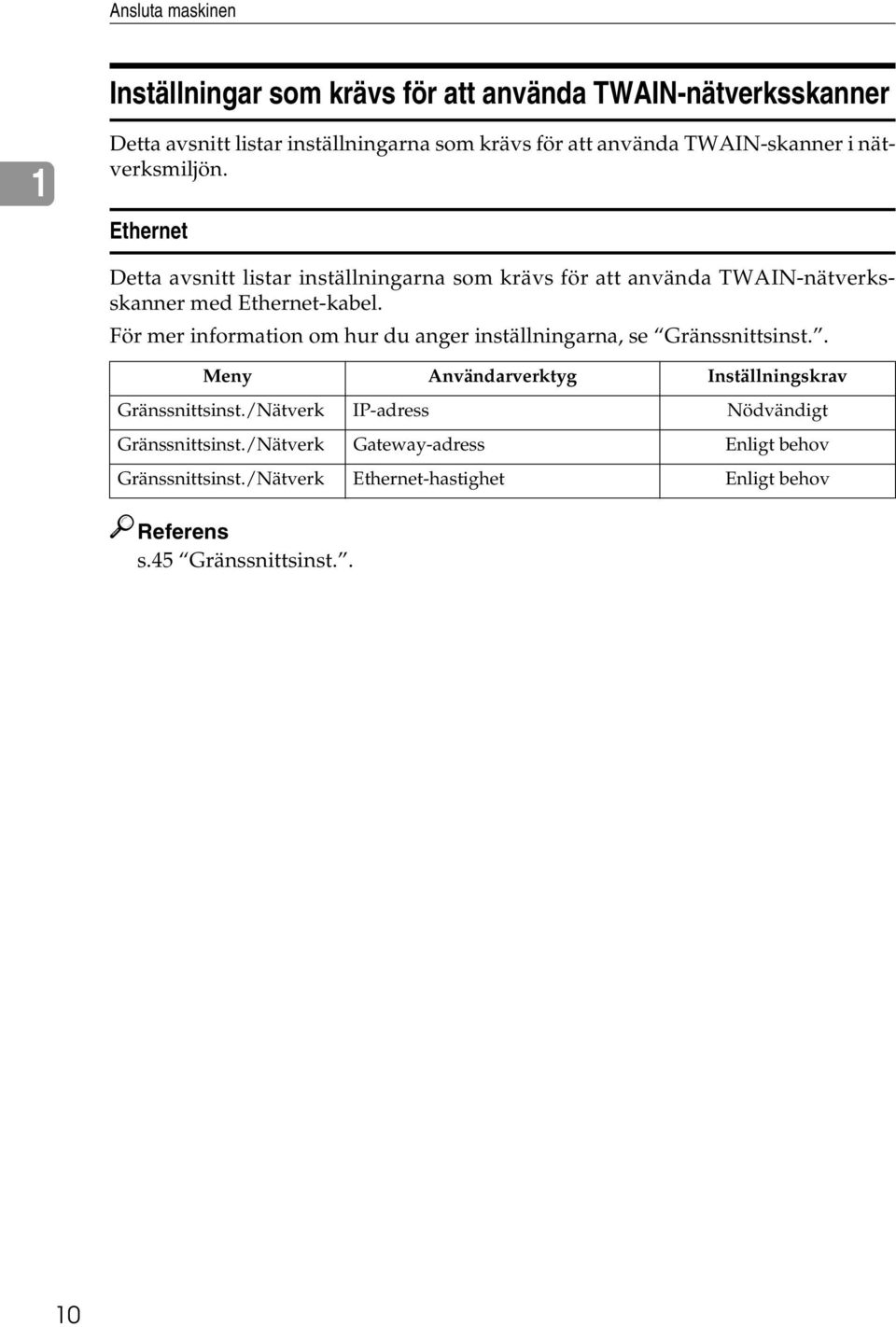

16 Ansluta maskinen Inställningar som krävs för att använda TWAIN-nätverksskanner 1 Detta avsnitt listar inställningarna som krävs för att använda TWAIN-skanner i nätverksmiljön. Ethernet Detta avsnitt listar inställningarna som krävs för att använda TWAIN-nätverksskanner med Ethernet-kabel. För mer information om hur du anger inställningarna, se Gränssnittsinst.. Meny Användarverktyg Inställningskrav Gränssnittsinst./Nätverk IP-adress Nödvändigt Gränssnittsinst./Nätverk Gateway-adress Enligt behov Gränssnittsinst./Nätverk Ethernet-hastighet Enligt behov Referens s.45 Gränssnittsinst.. 10

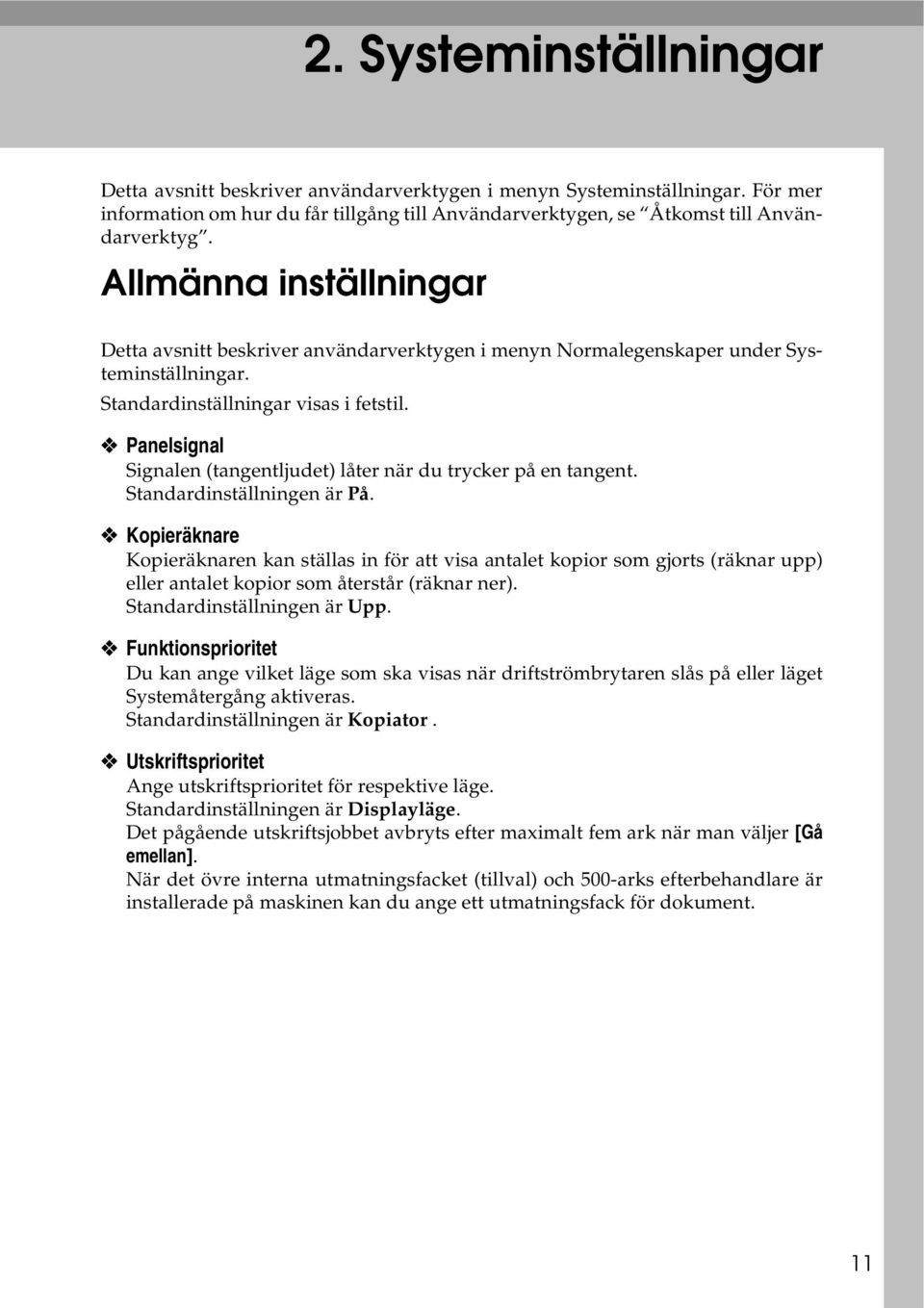

17 2. Systeminställningar Detta avsnitt beskriver användarverktygen i menyn Systeminställningar. För mer information om hur du får tillgång till Användarverktygen, se Åtkomst till Användarverktyg. Allmänna inställningar Detta avsnitt beskriver användarverktygen i menyn Normalegenskaper under Systeminställningar. Standardinställningar visas i fetstil. Panelsignal Signalen (tangentljudet) låter när du trycker på en tangent. Standardinställningen är På. Kopieräknare Kopieräknaren kan ställas in för att visa antalet kopior som gjorts (räknar upp) eller antalet kopior som återstår (räknar ner). Standardinställningen är Upp. Funktionsprioritet Du kan ange vilket läge som ska visas när driftströmbrytaren slås på eller läget Systemåtergång aktiveras. Standardinställningen är Kopiator. Utskriftsprioritet Ange utskriftsprioritet för respektive läge. Standardinställningen är Displayläge. Det pågående utskriftsjobbet avbryts efter maximalt fem ark när man väljer [Gå emellan]. När det övre interna utmatningsfacket (tillval) och 500-arks efterbehandlare är installerade på maskinen kan du ange ett utmatningsfack för dokument. 11

18 Systeminställningar Utmatn.:Kopiator: (kopiator) Du kan ange till vilket fack dokumenten ska matas ut. 2 AYN001S 1. Internt utmatningsfack 2. Övr internt utmatningsfack 3. Efterbeh. växelfack Standardinställningen är Internt utmatningsfack. Om du ställer in [Papperstyp: Sidoinmatningsfack] till [OH-film] kan papper placerat i sidoinmatningsfacket inte matas till efterbehandlarens växelfack. Om du väljer ett pappersformat, papperstyp eller papperskassett som inte stöds av det övre interna facket eller efterbehandlarens växelfack, matas papperet ut till det interna facket. Utmatn:Skrivare (skrivare) Du kan ange till vilket fack dokumenten ska matas ut. Standardinställningen är Övr internt utmatningsfack. Utmatningsfacken som ställs in på skrivardrivrutinen har prioritet över det utmatningsfack som angavs ovan. Displaykontrast Det går att ställa in ljusstyrkan på skärmen. Standardinställning är 4 (halvvägs-/mediuminställning). Repetera tangent Du kan ange om funktionen Repetera tangent ska användas eller inte. Standardinställningen är På. Måttenhet Du kan växla mellan mm och tum. Standardinställningen är mm (Metrisk version)/tum (Tumversion). Referens s.4 Åtkomst till Användarverktyg 12

19 Allmänna inställningar Inställningar för utmatningsfack Du kan inte använda det övre interna facket som utmatningsfack när du kopierar från sidoinmatningsfacket. När 500-arks efterbehandlaren är installerad och häftning eller växelsortering är angivet för ett jobb, levereras jobbet till efterbehandlarens växelfack oavsett vilket utmatningsfack som är angivet. 2 13

20 Systeminställningar Papperskassettinställning. Detta avsnitt beskriver användarverktygen i menyn Papperskassettinställningar under Systeminställningar. Standardinställningar visas i fetstil. 2 Viktigt Om angivet pappersformat skiljer sig från formatet på papperet i papperskassetten kan det hända att papperet matas fel eftersom formatet inte känns av korrekt. Pappersformat: Kassett 1-4 Välj formatet på det papper som läggs i papperskassetten. Du kan välja följande pappersformat för Kassett 1, 3 och 4: Auto avkänn., A3L, B4JIS (Japanese Industrial Standard)L, A4KL, B5JISKL, B6JISL, A5KL, A6L, 11" 17"L, 8 1 / 2 " 14"L, 8 1 / 2 " 13"L, 8 1 / 4 " 14"L, 8 1 / 4 " 13"L, 8" 13"L, 8 1 / 2 " 11"KL, 7 1 / 4 " 10 1 / 2 "KL, 5 1 / 2 " 8 1 / 2 "L, 8KL, 16KKL, Anp. format. Standardinställningen är Auto avkänn.. Du kan ställa in anpassat pappersformat av följande mått i Pappersformat för Kassett 1, 3 och 4: Vertikalt: 100,0 till 297,0 mm (3,94 till 11,69 tum), Horisontellt: 148,0 till 432,0 mm (5,83 till 17,00 tum) Du kan välja följande pappersformat för Kassett 2: Auto avkänn., A3L, B4JISL, A4KL, B5JISKL, B6JISL, A5KL, A6L, 11" 17"L, 8 1 / 2 " 14"L, 8 1 / 2 " 13"L, 8 1 / 4 " 14"L, 8 1 / 4 " 13"L, 8" 13"L, 8 1 / 2 " 11"KL, 7 1 / 4 " 10 1 / 2 "KL, 5 1 / 2 " 8 1 / 2 "L, 4 1 / 8 " 9 1 / 2 "L, 3 7 / 8 " 7 1 / 2 "L, C5KuvL, C6KuvL, DLKuvL, 8KL, 16KKL, Anp. format. Standardinställningen är Auto avkänn.. Du kan ställa in anpassat pappersformat av följande mått i Pappersformat för Kassett 2: Vertikalt: 100,0 till 297,0 mm (3,94 till 11,69 tum), Horisontellt: 148,0 till 432,0 mm (5,83 till 17,00 tum) Papperstyp: Sidoinmatningsfack Ställer in displayen så att du kan se vilken typ av papper som finns i sidofacket. Inställningen som är angiven här gäller även [Auto pappersval ] i Skrivarfunktioner. Följande papperstyper kan ställas in för sidoinmatningsfacket: Visa inte (normalt papper), Tjockt papper, OH-film Standardinställningen är Tjockt papper. 14

21 Papperskassettinställning. Papperstyp: Kassett 2 Välj typ av papper som placeras i papperskassett 2. Inställningen som är angiven här gäller även [Auto pappersval ] i Skrivarfunktioner. Följande papperstyper kan ställas in: Visa inte (normalt papper), Tjockt papper Standardinställningen för Papperstyp är Visa inte (normalt papper). Pprskassettprior.:Kopiator (kopiator) Du kan specificera kassett som ska leverera papper för utmatning. Standardinställningen är Kassett 1. 2 Pprskassettprior.:Skrivare (skrivare) Du kan specificera kassett som ska leverera papper för utmatning. Standardinställningen är Kassett 1. Referens s.4 Åtkomst till Användarverktyg s.33 Pprs.inmatn. 15

22 Systeminställningar Timerinst. Detta avsnitt beskriver användarverktygen i menyn Timerinst. under Systeminställningar. Standardinställningar visas i fetstil. 2 Timer Auto av När en angiven tid har gått efter det att ett jobb har avslutats stänger maskinen av sig automatiskt för att spara energi. Den här funktionen kallas Auto av. Maskinstatus när funktionen Auto av är aktiverad kallas Av-läge eller Viloläge. För Timer Auto Av anger du hur lång tid som ska gå innan automatisk avstängning. Standardinställningen är 1 min. Tidsperioden kan ställas in med siffertangenterna från 1 till 240 minuter. I Av-läge eller Viloläge är maskinen klar att användas inom 10 sekunder. Det kan hända att automatisk avstängning inte fungerar när fel visas. Energispartimer Maskinen ställer automatiskt in sig på Lågenergiläge efter det att ett jobb har avslutats och den angivna tiden har gått ut. Standardinställningen är 1 min. Du kan ange tiden från 1 till 240 minuter med siffertangenten. Enegrispar kanske inte fungerar när felmeddelanden visas. Maskinen skriver automatiskt ut all utskriftsdata som tas emot medan den är i Energisparläget. Syst. timer för autoåterg. Inställningen för Systemåtergång växlar automatiskt skärmen till den funktion som är inställd i Funktionsprioritet om ingen använder maskinen eller om ett avbrutet jobb nollställs. Denna inställning bestämmer systemets återgångsintervall. Standardinställningen för tiden är På, 60 sek. Du kan definiera tiden från 10 till 999 sekunder, i steg om 1 sekund, med sifferknapparna. Om du inte gör ett val i menyn Användarverktyg inom en viss tid återgår kontrollpanelen till menyn som visades innan {Användarverktyg/Räknare}-tangenten trycktes ned. Kop. timer för autoåterg. Ange efter hur lång tid kopiatorlägena ska återställas. Om [Av] väljs växlar maskinen inte automatiskt till skärmen där användarkoden ska anges. Standardinställningen för tiden är På, 60 sek. Du kan ange tiden från 10 till 999 sekunder med sifferknapparna. 16

23 Administratörsverktyg Administratörsverktyg Detta avsnitt beskriver användarverktygen i menyn Aministratörsverktyg under Systeminställning. Standardinställningar visas i fetstil. Administratörsverktyg används av administratören. Kontakta administratören för att ändra dessa inställningar. Vi rekommenderar att administratörsautentisering anges innan inställningar görs med Administratörsverktygen. 2 Anv.kodshant.:Kopiator Låter dig kontrollera vem som använder maskinen genom att definiera användarkoder. Användarkoder måste registreras för Användarkodshantering. Standardinställningen är Av. Genom att använda [Autoprogrammera] för skrivaren kan du föra en skrivarlogg över varje användarkod som registrerats från drivrutinen. Hantera räkneverk Använd nyckelräkneverket för att ange om användarna har begränsningar eller inte. Standardinställningen är Av (Kopiator). Standardinställningen är Av (Skrivare). [Hantera räkneverk] visas endast när nyckelräkneverk har angetts. Denna funktion ger dig möjlighet att begränsa vilka användare som kan använda kopiator- och skrivarfunktionerna. Administratörskod Ange om lösenord (max åtta siffror) ska anges eller inte för att kontrollera administratörsverktygen för administratörskod. Standardinställningen är Av. Om du väljer [På] anger du administratörskoden (max åtta siffror) med siffertangenterna och väljer sedan [På:Delvis] eller [På:Alla] för att ange behörighetsnivån. [Skydda meny] kan ställas in för [Underhåll] i skrivarens initialinställningar. Om du ställer in [Skydda meny] kan du ställa in administratörskoden för en del av skrivarens initialinställningar. Om du valde [På:Delvis] En administratörskod krävs endast för Timerinställningar och Administratörsverktygen för Systeminställning. Om du valde [På:Alla] En administratörskod krävs för att få tillgång till alla poster i Systeminställning, Kopiatorfunktioner, Skrivarfunktioner och Gränssnittsinställningar. Om en administratörskod har angivits måste du ange den för att få tillgång till funktionerna som skyddas av administratörskoden. 17

24 Systeminställningar 2 Visa/skriv ut räknare Låter dig visa och skriva ut de antalet utskrifter. Visa/skriv ut räknare Visar antalet utskrifter för varje funktion (Totalt, Kopiator, Skrivare, A3/DLT och Duplex). Skriv ut räkn (lista) Skriver ut en lista över antalet utskrifter som gjorts i respektive funktion. Så här skriver du ut räknarens lista: A Tryck på {Användarverktyg/Räkneverk}. ARG012S B Markera [Systeminställning] med {U} eller {T} och tryck sedan på {OK}. C Markera [Administratörsverktyg] med {U} eller {T} och tryck sedan på {OK}. D Markera [Visa/skriv ut räknare] med {U} eller {T} och tryck sedan på {OK}. E Tryck [Skriv ut]. 18

25 Administratörsverktyg F Tryck på {Start}. G Tryck på {Användarverktyg/Räkneverk}. Räknare per användarkod Du kan visa, skriva ut och återställa kopieräknarna för jobb utförda under respektive användarkod. Antalet utskrifter kan avvika från räkneverkets värde som visas i Visa/skriv ut räknare. Visa räknare per användarkod Visar antalet utskrifter som har gjorts under respektive användarkod. Skriv ut räknare per användarkod Skriver ut antalet utskrifter som har gjorts under respektive användarkod. Rensa räknare per användarkod Nollställer antalet utskrifter för respektive användarkod. För mer information om dessa hanteringar, se Visa räknaren för respektive användarkod, Skriva ut räknaren för respektive användarkod. 2 Program./Ändra användarkod Du kan registrera, ändra och ta bort användarkoder. För mer information om dessa hanteringar, se Registrera en ny användarkod, Ändra en användarkod, Radera en användarkod. Du kan registrera upp till 50 användarkoder. AOF (Alltid på) Ange om funktionen Auto av ska användas eller inte. Standardinställningen är På. Referens s.25 Visa räknare för varje användarkod. s.26 Skriva ut räknare för varje användarkod. s.20 Registrera en ny användarkod. s.21 Ändra en användarkod. s.23 Ta bort en användarkod. 19

26 Systeminställningar Användarkod Detta avsnitt beskriver hur du registrerar användarkoder för att begränsa kopiatorfunktionerna till vissa användare samt kontrollera deras användning av kopiatorfunktionerna: 2 Registrera en ny användarkod Detta avsnitt beskriver hur du registrerar en användarkod. A Tryck på {Användarverktyg/Räkneverk}. ARG012S B Markera [Systeminställning] med {U} eller {T} och tryck sedan på {OK}. C Markera [Administratörsverktyg] med {U} eller {T} och tryck sedan på {OK}. D Markera [Program./Ändra användarkod] med {U} eller {T} och tryck sedan på {OK}. 20

27 Användarkod E Markera [Programmera] med {U} eller {T} och tryck sedan på {OK}. F Ange den nya användarkoden med siffertangenterna och tryck sedan på {OK} eller {q}-tangenten. 2 Meddelandet Programmerad visas och displayen Användarkod visas igen. G Tryck på {Användarverktyg/Räkneverk}. Ändra en användarkod Detta avsnitt beskriver hur du ändrar en användarkod. A Tryck på {Användarverktyg/Räkneverk}. ARG012S B Markera [Systeminställn.] med {U} eller {T} och tryck sedan på {OK}. 21

28 Systeminställningar C Markera [Administratörsverktyg] med {U} eller {T} och tryck sedan på {OK}. 2 D Markera [Program./Ändra användarkod] med {U} eller {T} och tryck sedan på {OK}. E Markera [Ändra] med {U} eller {T} och tryck sedan på {OK}. F Använd siffertangenterna för att ange den användarkod som ska ändras och tryck sedan på {OK} eller {q}-tangenten. När du använder listan med användarkoder för att välja kod trycker du på [Lista]. Välj användarkod med {U} eller {T} och tryck sedan på {OK} två gånger. G Ange den nya användarkoden med siffertangenterna och tryck sedan på {OK} eller {q}-tangenten. Meddelandet Programmerad visas och displayen Användarkod visas igen. H Tryck på {Användarverktyg/Räkneverk}. Obs Även om du ändrar en användarkod kommer värdet i räkneverket inte att rensas. 22

29 Användarkod Ta bort en användarkod Detta avsnitt beskriver hur du raderar en användarkod. Viktigt Med denna åtgärd raderas även användarkoder som registrerats för flera funktioner. När en användarkod tas bort är det inte längre möjligt att följa upp användningen av funktioner. A Tryck på {Användarverktyg/Räkneverk}. 2 ARG012S B Markera [Systeminställning] med {U} eller {T} och tryck sedan på {OK}. C Markera [Administratörsverktyg] med {U} eller {T} och tryck sedan på {OK}. D Markera [Program./Ändra användarkod] med {U} eller {T} och tryck sedan på {OK}. 23

30 Systeminställningar E Markera [Ta bort] med {U} eller {T} och tryck sedan på {OK}. 2 F Markera [Per användarkod] eller [Alla användarkoder] med {U} eller {T} och tryck sedan på {OK}. När du väljer [Alla användarkoder] visas ett bekräftelsemeddelande. Tryck på [Ja] och fortsätt sedan med steg I. G Använd siffertangenterna för att ange den användarkod som ska tas bort och tryck sedan på {OK} eller {q}-tangenten. När du använder listan med användarkoder för att välja kod trycker du på [Lista]. Markera den användarkod som ska tas bort med {V} och tryck sedan på {OK}. En bekräftelse visas. H Tryck [Ja]. Meddelandet Raderad visas och displayen Användarkod visas igen. I Tryck på {Användarverktyg/Räkneverk}. 24

31 Användarkod Visa räknare för varje användarkod Detta avsnitt beskriver hur du visar räknaren för respektive användare. A Tryck på {Användarverktyg/Räkneverk}. 2 ARG012S B Markera [Systeminställning] med {U} eller {T} och tryck sedan på {OK}. C Markera [Administratörsverktyg] med {U} eller {T} och tryck sedan på {OK}. D Markera [Räknare per användarkod] med {U} eller {T} och tryck sedan på {OK}. E Markera [Visa] med {U} eller {T} och tryck sedan på {OK}. Räknaren för respektive användarkod visas. Tryck på {U} och {T} för att visa alla utskrifter. 25

32 Systeminställningar F Tryck på {Användarverktyg/Räkneverk}. Skriva ut räknare för varje användarkod 2 Detta avsnitt beskriver hur du skriver ut räknaren för respektive användare. A Tryck på {Användarverktyg/Räkneverk}. ARG012S B Markera [Systeminställning] med {U} eller {T} och tryck sedan på {OK}. C Markera [Administratörsverktyg] med {U} eller {T} och tryck sedan på {OK}. D Markera [Räknare per användarkod] med {U} eller {T} och tryck sedan på {OK}. E Markera [Skriv ut] med {U} eller {T} och tryck sedan på {OK}. 26

33 Användarkod F Tryck på {Start}. Räknarens lista skrivs ut. G Tryck på {Användarverktyg/Räkneverk}. 2 Nollställa räknare Detta avsnitt beskriver hur du nollställer räknaren. A Tryck på {Användarverktyg/Räkneverk}. ARG012S B Markera [Systeminställning] med {U} eller {T} och tryck sedan på {OK}. C Markera [Administratörsverktyg] med {U} eller {T} och tryck sedan på {OK}. D Markera [Räknare per användarkod] med {U} eller {T} och tryck sedan på {OK}. 27

34 Systeminställningar E Markera [Nollstl.] med {U} eller {T} och tryck sedan på {OK}. 2 En bekräftelse visas. F Tryck [Ja]. Meddelandet Räknaren har nollställts visas och skärmen Koder:Räknare öppnas igen. G Tryck på {Användarverktyg/Räkneverk}. 28

35 3. Kopiatorfunktioner Detta avsnitt beskriver användarverktygen i menyn Kopiatorfunktioner. För mer information om hur du får tillgång till Kopiatorfunktioner, se Åtkomst till Användarverktyg. Kopiatorfunktioner Detta avsnitt beskriver användarverktygen i Kopiatorfunktioner. Standardinställningar visas i fetstil. Autpprval/ Autfm/fs prio. Du kan välja [Auto pappersvalprioritet] (Autpprval prioritet) eller [Auto Förmin/Försprioritet] (Auto förmin/förs-prioritet). För att avbryta denna inställning, välj [Av]. Standardinställningen är Auto pappersvalprioritet. Automatiskt kassettskifte Om du placerar samma pappersformat i samma riktning i två eller fler kassetter växlar maskinen automatiskt till den andra kassetten när den första kassettens papper tar slut (om [På] väljs.) Den här funktionen heter Automatiskt kassettskifte. Denna inställning anger om Automatiskt kassettskifte skall användas eller ej. Standardinställningen är På. [Av] När papperet tar slut i en kassett, avbryts kopieringen och meddelandet nfyll på papper visas. Du kan inte använda sidoinmatningsfacket tillsammans med denna funktion. Originaltypsinst. Du kan justera kvalitetsnivån på kopian enligt originaltypen. Du kan välja dessa funktioner när [Originaltyp 1 (Text)] eller [Originaltyp 2 (Foto)] har valts. Textläge 1 original med normal text Textläge 2 tidningar, halv-genomskinliga original (svagt tryck på baksidan) Fotoläge 1 text/fotobilder som till största delen innehåller fotoområden Fotoläge 2 text/fotobilder som till största delen innehåller textområden Fotoläge 3 befintligt fotopapper Specialläge 1 mycket genomskinliga original (fullt synlig baksida) eller ljus text på en färgad bakgrund. Även för original med mycket korniga bakgrunder (en del tidningar) och ljus text. Specialläge 2 original med färgad text och linjer 29

36 Kopiatorfunktioner 3 Specialläge 3 fotobilder som skapats med rastrering (synliga punkter) som t.ex. tidningsfoton - normal upplösning Specialläge 4 fotobilder som skapats med rastrering (synliga punkter) som t.ex. tidningsfoton - grovkornig upplösning Specialläge 5 original med normal text (som återger bakgrunden) Standardinställningen för Originaltyp 1 (Text) är Textläge 1. Standardinställningen för Originaltyp 2 (Foto) är Fotoläge 1. Duplexprioritet Du kan välja vilken typ av duplexfunktion som ska vara aktiv när maskinen slås på, återställs eller lägen nollställs. Standardinställningen är 1-sidigt->2-sidigt. Riktning Du kan välja originalets riktning när du använder Kombinera/Serie/Duplex eller häftfunktionen. När du väljer [Ange alltid] måste du välja riktning för originalen. Standardinställningen är Ange aldrig. Max. antal uppsättningar Maximalt kopieantal kan ställas in mellan 1 till 999 med sifferknapparna. Standardinställningen är 99 ark. Originalräknare Du kan visa räkningen av original och kopierade sidor i displayen när [På] väljs. Standardinställningen är Av. Återgivningsgrad Du kan välja vilken förminsknings-, förstorings- eller reproduktionsgrad som har prioritet för att visas i displayen när [Förmins.] eller [Förstora] väljs. Förminsknings- eller förstoringsgraderna som kan ställas in är följande: Standardinställningen för Grad 1 är 50% (Metrisk version) / 50% (Tumversion). Standardinställningen för Grad 2 är 71% (Metrisk version) / 65% (Tumversion). Standardinställningen för Grad 3 är 82% (Metrisk version) / 78% (Tumversion). Standardinställningen för Grad 4 är 93% (Metrisk version) / 93% (Tumversion). Standardinställningen för Grad 5 är 122% (Metrisk version) / 121% (Tumversion). Standardinställningen för Grad 6 är 141% (Metrisk version) / 129% (Tumversion). Standardinställningen för Grad 7 är 200% (Metrisk version) / 155% (Tumversion). 30 Förinst. Förm/Förs-prior. Du kan ställa in graden med prioritet när [Frm/Frst] väljs. Använd siffertangenterna och ange graden mellan i steg om 1 %. Standardinställningen är 71% (Metrisk version) / 65% (Tumversion).

37 Kopiatorfunktioner Duplexmarginal Ange vänster marginal på kopiornas baksida och övre marginal på baksidan. Välj [Övre marginal] eller [Vänster marginal] och ställ därefter in önskat värde. Övre marginal: 0-50 mm, 0"-2" Vänster marginal: 0-50 mm, 0"-2" Standardinställningen är 5 mm (Metrisk version) / 5,08 mm (Tumversion). Rotationssortera Ange om rotationssortering ska väljas eller ej när {Sortering}-tangenten (efterbehandlare ej installerad) eller {Sortera/Häfta}-tangenten (efterbehandlare ej installerad) trycks ned. Standardinställningen är Av. När du väljer [På] kan du välja [Rotationssortera]. Du kan inte använda sidoinmatningsfacket tillsammans med denna funktion. Om du väljer [Av] när efterbehandlaren inte är installerad är endast sorteringsfunktionen tillgänglig när du trycker på {Sortering}-tangenten. 3 Rotat.sortera: Auto forts Om du väljer [Av] stannar maskinen när papperet tar slut i den papperskassett som används och du kan fylla på papper så att alla kopior kan växelsorteras. Standardinställningen är Av. Brevhuvudsinställning Om du väljer [På] för denna funktion roterar maskinen bilden korrekt. Standardinställningen är Av. Papper med fast riktning (blocktyp) eller 2-sidigt papper kanske inte skrivs ut korrekt beroende på hur original och papper placeras. Referens s.4 Åtkomst till Användarverktyg. Handbok för kopiator Felsökning 31

38 Kopiatorfunktioner 3 32

39 4. Skrivarfunktioner Detta kapitel beskriver användarverktygen i menyn Skrivarfunktioner. För mer information om hur du får tillgång till Skrivarfunktioner, se Åtkomst till Användarverktyg. Pprs.inmatn. Detta avsnitt beskriver användarverktygen i menyn Pappersinmatning under Skrivarfunktioner. Pappersformat, sidofack Pappersformat som ställts in för sidofacket. Standardinställningen är A4 (Metrisk version)/8 1 / 2 " 11" (Tumversion). Anpassat pappersformat inställt för Pappersformat: Sidoinmatningsfack är som följer: Vertikalt: 90,1 till 297,0 mm (3,55 till 11,69 tum), Horisontellt: 148,0 till 600,0 mm (5,83 till 23,62 tum) För ytterligare information om pappersformat som kan användas i sidoinmatningsfacket, se Papperskassettinställning. Auto pappersval Ställ in detta för att aktivera Auto pappersval. Maskinen känner automatiskt av pappersformatet från utskriftsdata och väljer en lämplig papperskassett. Standardinställningen är På. Duplex Du kan välja detta för att aktivera duplexutskrift. Maskinen känner av duplexutskrift från utskriftsdata och väljer en lämplig papperskassett. Standardinställningen är På. Referens s.4 Åtkomst till Användarverktyg s.14 Papperskassettinställning. 33

40 Skrivarfunktioner Lista/Provuts Detta avsnitt beskriver användarverktygen i menyn Provutskrift under Skrivarfunktioner. Om maskinens miljö eller dess utskriftsrelaterade inställningar ändras eller ett nytt program registreras, rekommenderar vi att du skriver ut en lista över inställningarna så att de kan kontrolleras. Flera listor Du kan skriva ut konfigurationssidan och felloggen. 4 Konfigureringssida Du kan skriva ut maskinens aktuella konfigureringsvärden. Fellogg Du kan skriva ut felloggar som listar alla fel som inträffade under utskrift. De 30 senaste felen lagras i felloggen. Om ett nytt fel läggs till när det redan finns 30 fel lagrade, raderas det äldsta felet. Menylista Du kan skriva ut en menylista som visar skrivarfunktionerna. PCL-fontsida Du kan skriva ut aktuell konfiguration och installerad PCL fontlista. Hexdump Du kan skriva ut i hexdumpläge. Driftstest Du kan skriva ut en driftstestsida. Obs Följande inställningar visas endast om tillvalet för utökade skrivarfunktioner är installerat. Flera listor, Konfigureringssida, Fellogg, Menylista, PCL-fontsida och Hexdump. Om tillvalet utökade skrivarfunktioner är installerat visas inte Driftstest. Layouten för listan som produceras av provutskriften är fixerad till A4 (letterformat). Vi rekommenderar att du placerar papper i A4- eller letterformat (vanligt eller återvunnet) i en av papperskassetterna. Kassetten som innehåller papper i A4-format (letter) väljs automatiskt. Om papper i A4-format (letter) inte finns i någon av kassetterna väljs Kassettprioritet. Om pappersformatet som är placerat i kassetten med prioritet är mindre än A4 (letter) kan kanterna försvinna. Om det pappersformat som är placerat i kassetten med prioritet är större än A4 (letter) kan marginalerna bli för stora. 34

41 Lista/Provuts Utskrift av driftstestsidan Detta avsnitt beskriver hur du skriver ut driftstestsidan. A Tryck på {Användarverktyg/Räkneverk}. ARG012S 4 B Markera [Skrivarfunktioner] med {U} eller {T} och tryck sedan på {OK}. Menyn Skrivarfunkt. visas. C Markera [Lista/Provuts] med {U} eller {T} och tryck sedan på {OK}. D Markera [Driftstest] med {U} eller {T} och tryck sedan på {OK}. Driftstestsidan skrivs ut. E Tryck på {Användarverktyg/Räkneverk}. Referens s.4 Åtkomst till Användarverktyg 35

42 Skrivarfunktioner Underhåll Detta avsnitt beskriver användarverktygen i menyn Underhåll under Skrivarfunktioner. 4 Skydda meny Detta tillvägagångssätt gör att du kan skydda menyinställningar från oavsiktliga ändringar. Det blir omöjligt att ändra menyinställningarna på vanligt sätt om du inte gör vissa nödvändiga inställningar med tangenterna. Nivå 1 Du kan skydda Underhåll, System, Värdgränssnitt och PCL-meny. Nivå 2 Du kan skydda Pprs.inmatn., Underhåll, System, Värdgränssnitt och PCL-meny. Av Standardinställningen är Av. Referens s.4 Åtkomst till Användarverktyg s.11 Systeminställningar Ställa in menyskydd Detta avsnitt beskriver hur du ställer in menyskydd. A Tryck på {Användarverktyg/Räkneverk}. ARG012S B Markera [Skrivarfunktioner] med {U} eller {T} och tryck sedan på {OK}. Menyn Skrivarfunkt. visas. 36

43 Underhåll C Markera [Underhåll] med {U} eller {T} och tryck sedan på {OK}. D Välj [Skydda meny] och tryck därefter på {OK}. E Ange en administratörskod med siffertangenterna och tryck sedan på {OK}- tangenten. 4 F Välj nivå på menyskyddet och tryck därefter {OK}. G Tryck på {Användarverktyg/Räkneverk}. Referens s.4 Åtkomst till Användarverktyg 37

44 Skrivarfunktioner Avbryta menyskydd Detta avsnitt beskriver hur du avbryter menyskydd. A Tryck på {Användarverktyg/Räkneverk}. 4 ARG012S B Markera [Skrivarfunktioner] med {U} eller {T} och tryck sedan på {OK}. C Markera [Underhåll] med {U} eller {T} och tryck sedan på {OK}. Ett fönster för att ange administratörskoden visas. D Ange en administratörskod med siffertangenterna och tryck sedan på {OK}- tangenten. E Välj [Skydda meny] och tryck därefter på {OK}. 38

45 Underhåll F Ange en administratörskod med siffertangenterna och tryck sedan på {OK}- tangenten. G Välj [Av] och tryck därefter på {OK}. H Tryck på {Användarverktyg/Räkneverk}. Referens s.4 Åtkomst till Användarverktyg 4 Avbryta menyskyddet temporärt När du väljer skyddade funktioner i Skrivarfunktioner visas en skärm för att mata in administratörskoder. När så sker, ange de korrekta administratörskoderna med hjälp av siffertangenterna och tryck sedan på {OK}-tangenten. Menyskyddet är sedan temporärt avbrutet. Obs Om du anger en korrekt administratörskod avaktiveras menyskyddet så länge menyn Skrivarfunktioner visas. 39

46 Skrivarfunktioner System Detta avsnitt beskriver användarverktygen i Systemmenyn under Skrivarfunktioner. Standardinställningar visas i fetstil. Skriv ut felrapport Välj detta om du vill skriva ut en felrapport när ett skrivar- eller minnesfel uppstår. Standardinställningen är Av. 4 Auto fortsätt Du kan välja detta för att aktivera Automatisk fortsättning. När den är aktiverad fortsätter utskriften även om ett systemfel uppstår. Om inställningen för Auto fortsätt är 0 minuter fortsätter skrivaren att skriva ut utan att visa felmeddelande. Standardinställningen är Av. Minnesspill Välj detta för att få en felrapport om minnesspillet utskriven. Standardinställningen är Skriv inte ut. Välj Skriv inte ut för att skriva ut på sidor där fel uppstår. Den avbrutna sidan och efterföljande sidor där fel skrevs ut. Om du väljer Felinformation skrivs sidor ut där fel uppstår fram till där felet uppstod. Efterföljande sidor skrivs ut normalt och en felrapport skrivs ut i slutet. Sorteringsfunktionen avbryts dock. Duplex Du kan välja att skriva ut på båda sidorna av varje ark. Standardinställningen är Av. Kopior Du kan ställa in antalet kopior. Standardinställningen är 1. 1 till 999 i steg om 1 Kantutjämning Ställ in detta för att aktivera kantutjämning. Standardinställningen är På. Om Tonerbesparing ställs in till [På] ignoreras Kantutjämning även om det ställs in till [På]. Tonerbesparing Ställ in detta för att aktivera tonerbesparing. Standardinställningen är Av. 40 Alternativt pappersformat Du kan aktivera funktionen automatiskt alternativt pappersformat (A4 och Letter). Standardinställningen är Av.

47 System Sidformat Du kan välja standardpappersformat. Det pappersformat du kan välja: A3, A4, A5, B4 JIS, B5 JIS, C5 Kuv, C6 Kuv, DL Kuv, COM10, Monarch, 11" 17", 8 1 / 2 " 14", 8 1 / 2 " 13", 8 1 / 2 " 11", 8 1 / 4 " 13", 8" 13", 7 1 / 4 " 10 1 / 2 ", 5 1 / 2 " 8 1 / 2 ", 8K,16K, Anp. format Standardinställningen är A4 (Metrisk version) / 8 1 / 2 " 11" (Tumversion) Brevhuvudsinställning Du kan rotera originalbilden vid utskrift. Vid utskrift roteras originalbilder alltid med 180 grader. Därför kan det hända att utskriften inte blir som förväntat vid utskrift på brevhuvud eller förtryckt papper som kräver en viss riktning. Med den här funktionen kan du ange bildrotation. Standardinställningen är Av. Om du anger [Av] roteras originalbilderna 180 grader. När det ställs in till [På (alltid)] roterar inte maskinen dem. Denna funktion minskar utskriftshastigheten. 4 Obs Följande inställningar visas endast om tillvalet för utökade skrivarfunktioner är installerat. Skriv ut felrapport, Minnesspill, Duplex, Kopior, Alternativt pappersformat, Sidformat och Brevhuvudsinställning. Referens s.4 Åtkomst till Användarverktyg 41

48 Skrivarfunktioner Värdgränssnitt Detta avsnitt beskriver användarverktygen i menyn Värdgränssnitt under Skrivarfunktioner. Standardinställningar visas i fetstil. I/O-Timeout Du kan ställa in hur många sekunder som maskinen ska vänta innan den avslutar ett utskriftsjobb. Om data från en annan port vanligtvis tas emot när ett tidigare jobb skrivs ut ska du öka timeout-perioden. Standardinställningen är 15 sekunder. 4 Referens s.4 Åtkomst till Användarverktyg 42

49 PCL-meny PCL-meny Detta avsnitt beskriver användarverktygen i PCL-menyn under Skrivarfunktioner. Standardinställningar visas i fetstil. Viktigt Denna meny visas endast om tillvalet för utökade skrivarfunktioner är installerat. Riktning Du kan ställa in sidriktningen. Standardinställningen är Stående. Rader per sida Du kan ställa in antalet rader per sida. Standardinställningen är 64 (Metrisk version) / 60 (Tumversion). 5 till 128 i steg om 1 4 Fontnummer Du kan ställa in ID för det standardteckensnitt som du vill använda. Standardinställningen är 0. 0 till 50 i steg om 1 Punktstorlek Du kan ställa in den punktstorlek som du vill använda för det valda teckensnittet. Denna inställning är endast aktiv med teckensnitt med variabelt mellanrum. Standardinställningen är 10,00. 4,00 till 999,75 i steg om 0,25 Breddsteg Du kan ställa in antalet tecken per tum för det valda teckensnittet. Denna inställning är endast aktiv med teckensnitt med fasta mellanrum. Standardinställningen är 10,00 steg. 0,44 till 99,99 i steg om 0,01 Symbolval Ange teckenuppsättningen för det valda teckensnittet. De tillgängliga valen är följande: Roman-8., ISO L1, ISO L2, ISO L5, PC-8, PC-8 D/N, PC-850, PC-852, PC-8 TK, Win L1, Win L2, Win L5, Desktop, PS Text, VN Intl, VN US, MS Publ, Math-8, PS Math, VN Math, Pifont, Legal, ISO 4, ISO 6, ISO 11, ISO 15, ISO 17, ISO 21, ISO 60, ISO 69, Win 3.0 Standardinställningen är Roman-8.. Courier-font Du kan välja en Courier-fonttyp. Standardinställningen är Standard. 43

50 Skrivarfunktioner Utökad A4-bredd Du kan utöka utskriftsområdets bredd (vid utskrift på A4-ark med PCL). Standardinställningen är Av. När inställningen är På, blir bredden 8 1 / 2 tum. Bifoga CR till LF När detta ställs in till [På] läggs en vagnretur till efter varje radmatning: CR=CR, LF=CR-LF, FF=CR-FF. Standardinställningen är Av. Upplösning Du kan ställa in utskriftsupplösningen i punkter per tum. Standardinställningen är 600 dpi. 4 44

51 5. Gränssnittsinst. Detta kapitel beskriver Användarverktygen i menyn Gränssnittsinst. För mer information om hur du får tillgång till Gränssnittsinställningarna, se Åtkomst till Användarverktyg. Nätverk Detta avsnitt beskriver användarverktygen i Nätverksmenyn under Gränssnittsinst. Standardinställningar visas i fetstil. IP-adress För att använda maskinen i en nätverksmiljö måste du först konfigurera dess IPadress och subnet mask. Auto-hämta (DHCP) Specificera När du väljer [Specificera], ange [IP-adress:] och [Subnet-mask:] som xxx.xxx.xxx.xxx ( x indikerar en siffra). Standardinställningen är Specificera. Standardinställningen för IP-adress är Standardinställningen för Subnet-mask är När du väljer [Specificera], var noga med att inte ställa in samma [IP-adress:] som för den andra maskinen på nätverket. Den fysiska adressen (Mac-adressen) visas också. Gateway-adress En gateway är en anslutning eller en kopplingspunkt mellan två nätverk. Konfigurera gateway-adressen för routern eller värddatorn som används som gateway. Standardinställningen är Ethernet-hastighet Ställ in åtkomsthastigheten för nätverk. Välj en hastighet som är lämplig för din nätverksmiljö. [Autoval] ska vanligtvis väljas. Standardinställningen är Autoval. Referens s.4 Åtkomst till Användarverktyg. 45

52 Gränssnittsinst. 5 46

53 6. Övriga användarverktyg Initialinställningar ger dig möjlighet att byta språk såväl som att kontrollera antalet utskrivna papper genom att visa räknaren. För mer information om hur du får åtkomst till respektive inställningar, se Åtkomst till Användarverktyg. Byta språk på displayen Följande beskriver den [Språk] som maskinen erbjuder. Du kan välja vilket språk som ska användas på skärmen. Engelska är inställt som standardspråk. A Tryck på {Användarverktyg/Räkneverk}. ARG012S B Markera [Språk] med {U} eller {T} och tryck sedan på {OK}. C Markera språket med {U} eller {T} och tryck sedan på {OK}. Meddelandet Programmerad visas och displayen Användarverktyg visas igen. D Tryck på {Användarverktyg/Räkneverk}. Referens s.4 Åtkomst till Användarverktyg 47

54 Övriga användarverktyg Räknare Visa totalräknaren Du kan visa det totala räkneverkets värde för alla funktioner. A Tryck på {Användarverktyg/Räkneverk}. ARG012S 6 B Markera [Räknare] med {U} eller {T} och tryck sedan på {OK}. C Om du vill skriva ut räkneverkslistan trycker du på [Skriv ut]. D Tryck på {Start}. Räkneverkslistan skrivs ut. 48

55 Räknare E Tryck på {Användarverktyg/Räkneverk}. Obs Om du vill skriva ut räknarens lista ställer du in ett större pappersformat än A4 eller Letter (8 1 / 2 " 11"). Referens s.4 Åtkomst till Användarverktyg 6 49

56 INDEX A Administratörskod, 17 Administratörsverktyg, 17 Användarkod, 20 Användarverktyg, 45 Automatiskt kassettskifte, 29 Auto På/Av (På), 17 Auto-återg. timer, syst., 16 Autpprval/ Autfm/fs prio., 29 Avbryta menyskydd, 38 B Bifoga CR till LF (PCL-meny), 43 Breddsteg (PCL-meny), 43 Brevhuvudsinställning, 29 C D Courier-font (PCL-meny), 43 Displaykontrast, 11 Driftstestsida, 35 Duplexmarginal, 29 Duplexprioritet, 29 E Energispartimer, 16 Ethernet-hastighet, 45 F Fontnummer (PCL-meny), 43 Funktionsprioritet, 11 Förinst. Förm/Förs-prior., 29 G Gateway-adress, 45 Gränssnittsinställningar, 45 Gå ur Användarverktyg, 5 H Hantera användarkod.: Kopiator, 17 Hantera räkneverk, 17 I Inställningar för utmatningsfack, 13 IP-adress, 45 K L kopiator, 14, 16 Kopiatorfunktioner, 29 Kopieräknare, 11 M Lista/Provutskrift, 34 Max.. antal uppsättningar, 29 Måttenhet, 11 N Nollställa räknare, 27 Normalegenskaper, 11 O Originalräknare, 29 Originaltypsinst., 29 P Panelsignal, 11 Pappersformat, 14 Pappersinmatning, 33 Papperskassettinställning, 14 Papperstyp, 14 PCL-meny (Skrivarfunktioner), 43 Pprskassettprior., 14 Programmera/Ändra användarkod, 17 Punktstorlek (PCL-meny), 43 R Radera användarkod, 23 Rader per sida (PCL-meny), 43 Registrera en ny användarkod, 20 Repetera tangent, 11 Riktning, 29 Riktning (PCL-meny), 43 Rotationssortera, 29 Rotat.sortera: Auto forts, 29 Räknare per användarkod, 17 50

57 S Sidoinmatningsfack, 14 skrivare, 14 Skrivarfunktioner (PCL-meny), 43 Skriva ut räknare för respektive användarkod, 26 Ställa in menyskydd, 36 Symbolval (PCL-meny), 43 System, 40 T Timer Auto av, 16 Timer för autoåtergång, 16 Timerinst., 16 U Underhåll, 36 Upplösning (PCL-meny), 43 Utmatning: kopiator (kopiator), 11 Utmatning: skrivare (skrivare), 11 Utskriftsprioritet, 11 Utökad. A4-bredd (PCL-meny), 43 V Visa räknare för respektive användarkod, 25 Visa/skriv ut räknare, 17 Värdgränssnitt, 42 Å Återgivningsgrad, 29 Åtkomst till Användarverktyg, 4 Ä Ändra användarkod, 21 Ändra standardinställningar, 4 51

58 52 SW S D

59 I enlighet med IEC 60417, används på maskinen följande symboler för huvudströmbrytaren: a betecknar STRÖM PÅ. b betecknar STRÖM AV. c betecknar STAND BY. Varumärken Microsoft, Windows och Windows NT är registrerade varumärken som tillhör Microsoft Corporation, i USA med flera länder. Acrobat är ett registrerat varumärke som tillhör Adobe Systems Incorporated. Andra produktnamn som nämns häri är endast av identifieringssyfte och kan vara varumärken som tillhör respektive företag. Vi avsäger oss alla rättigheter till dessa märken. De officiella namnen på Windows operativsystem är: Produktnamnen för Windows 98 är följande: Microsoft Windows 98 Microsoft Windows 98 Second Edition Produktnamnet för Windows Me är Microsoft Windows Millennium Edition (Windows Me) Produktnamnen för Windows 2000 är följande: Microsoft Windows 2000 Advanced Server Microsoft Windows 2000 Server Microsoft Windows 2000 Professional Produktnamnen för Windows XP är följande: Microsoft Windows XP Professional Microsoft Windows XP Home Edition Microsoft Windows XP Professional x64 Edition Produktnamnen för Windows Server 2003 är följande: Microsoft Windows Server 2003 Standard Edition Microsoft Windows Server 2003 Enterprise Edition Microsoft Windows Server 2003 Web Edition Copyright 2007
