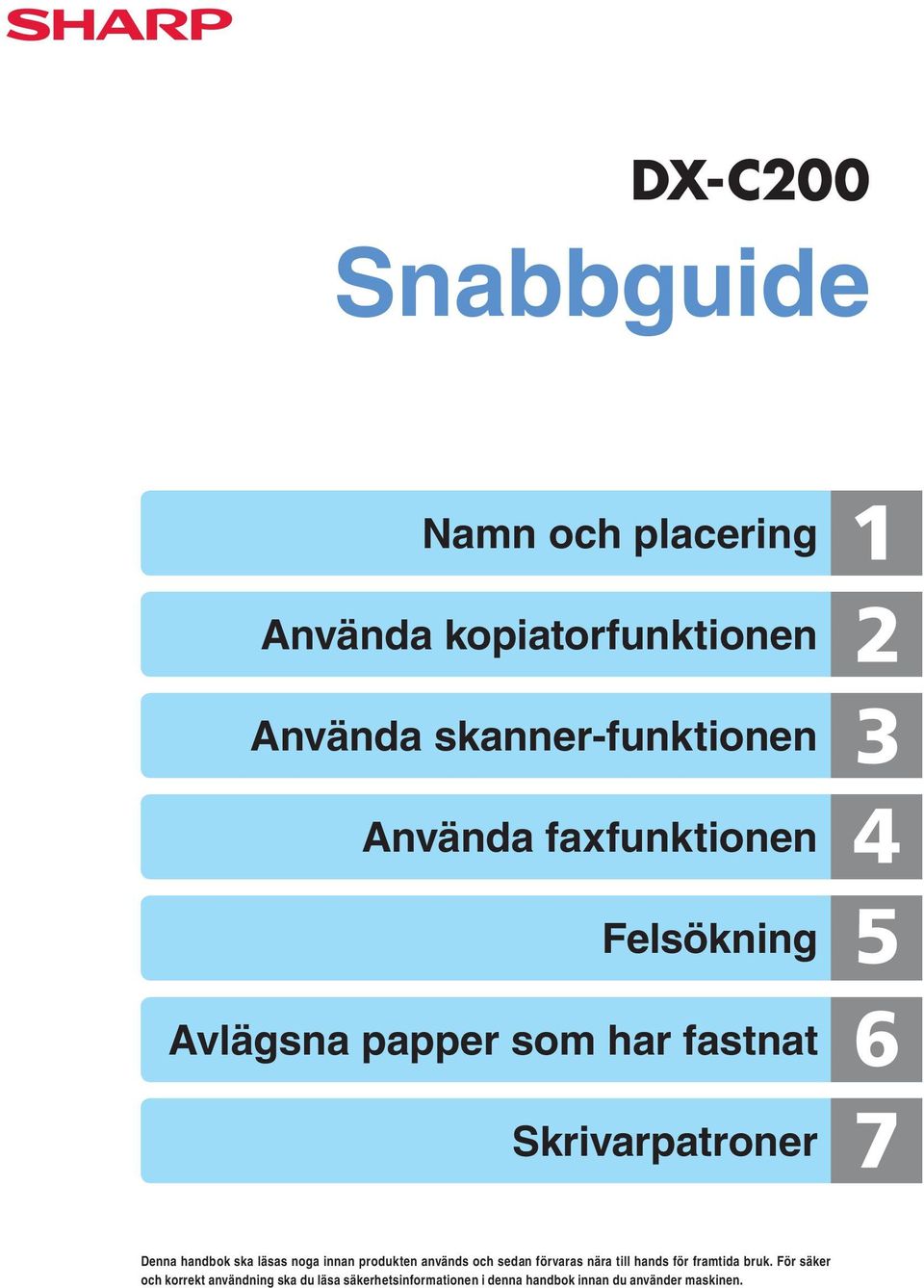

1 DX-C200 Snabbguide Namn och placering Använda kopiatorfunktionen Använda skanner-funktionen Använda faxfunktionen Felsökning Avlägsna papper som har fastnat Skrivarpatroner Denna handbok ska läsas noga innan produkten används och sedan förvaras nära till hands för framtida bruk. För säker och korrekt användning ska du läsa säkerhetsinformationen i denna handbok innan du använder maskinen.

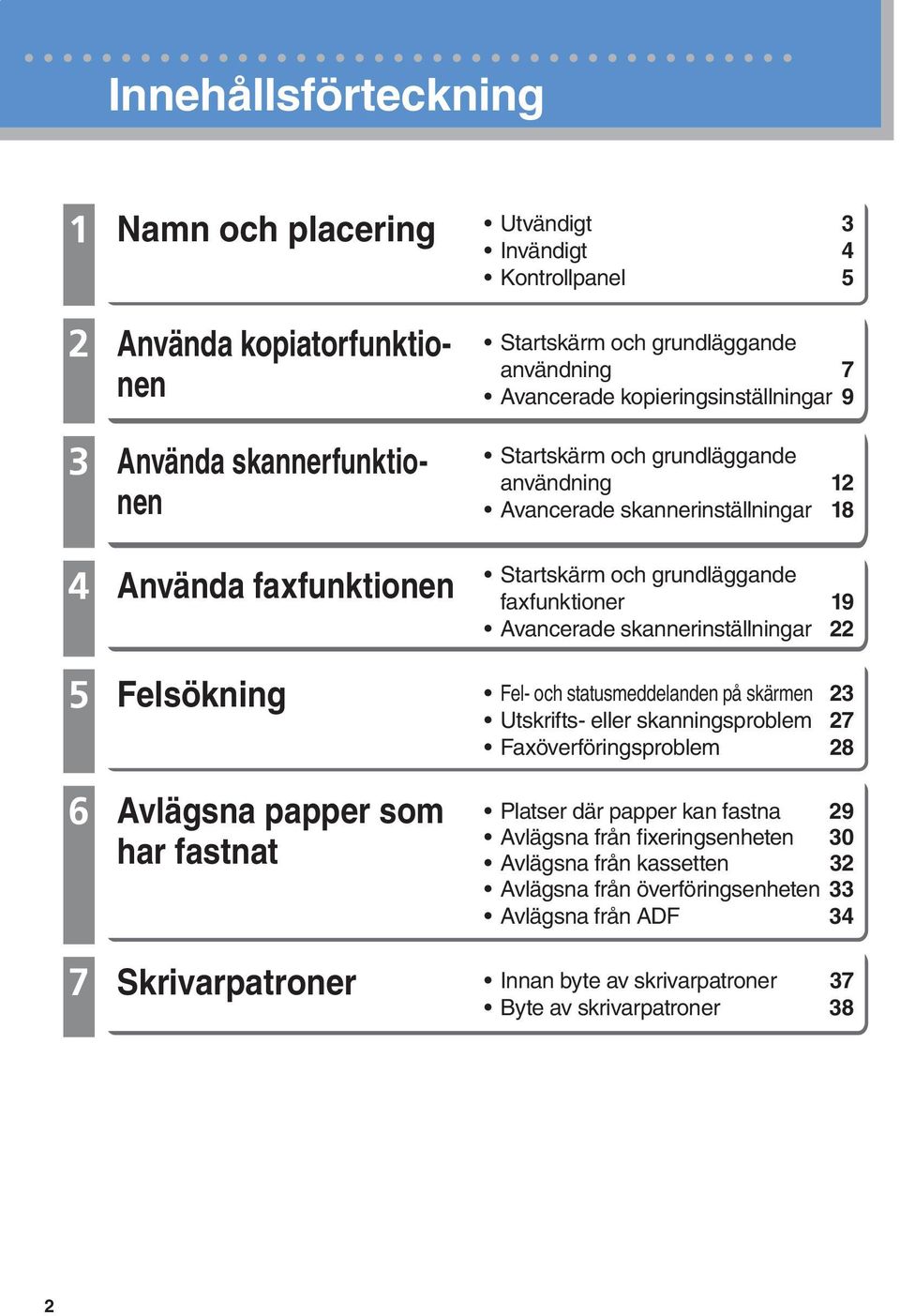

2 Innehållsförteckning 1 Namn och placering Använda kopiatorfunktionen 3 Använda skannerfunktionen 4 Använda faxfunktionen 5 Felsökning 6 Avlägsna papper som har fastnat 7 Skrivarpatroner

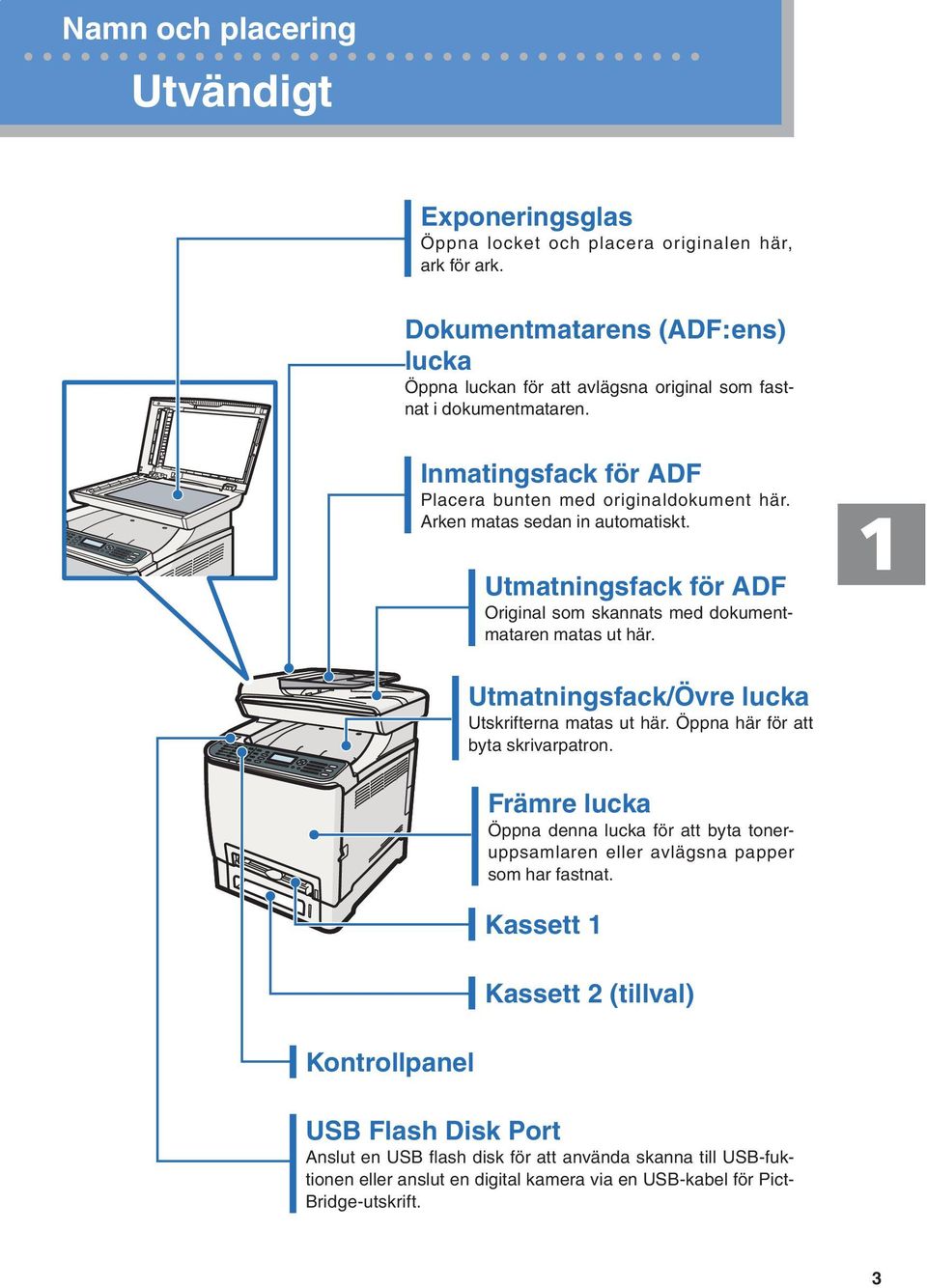

3 Namn och placering Utvändigt Exponeringsglas Kontrollpanel Dokumentmatarens (ADF:ens) lucka - Inmatingsfack för ADF Utmatningsfack för ADF - Utmatningsfack/Övre lucka Främre lucka - Kassett 1 Kassett 2 (tillval) USB Flash Disk Port - - 3

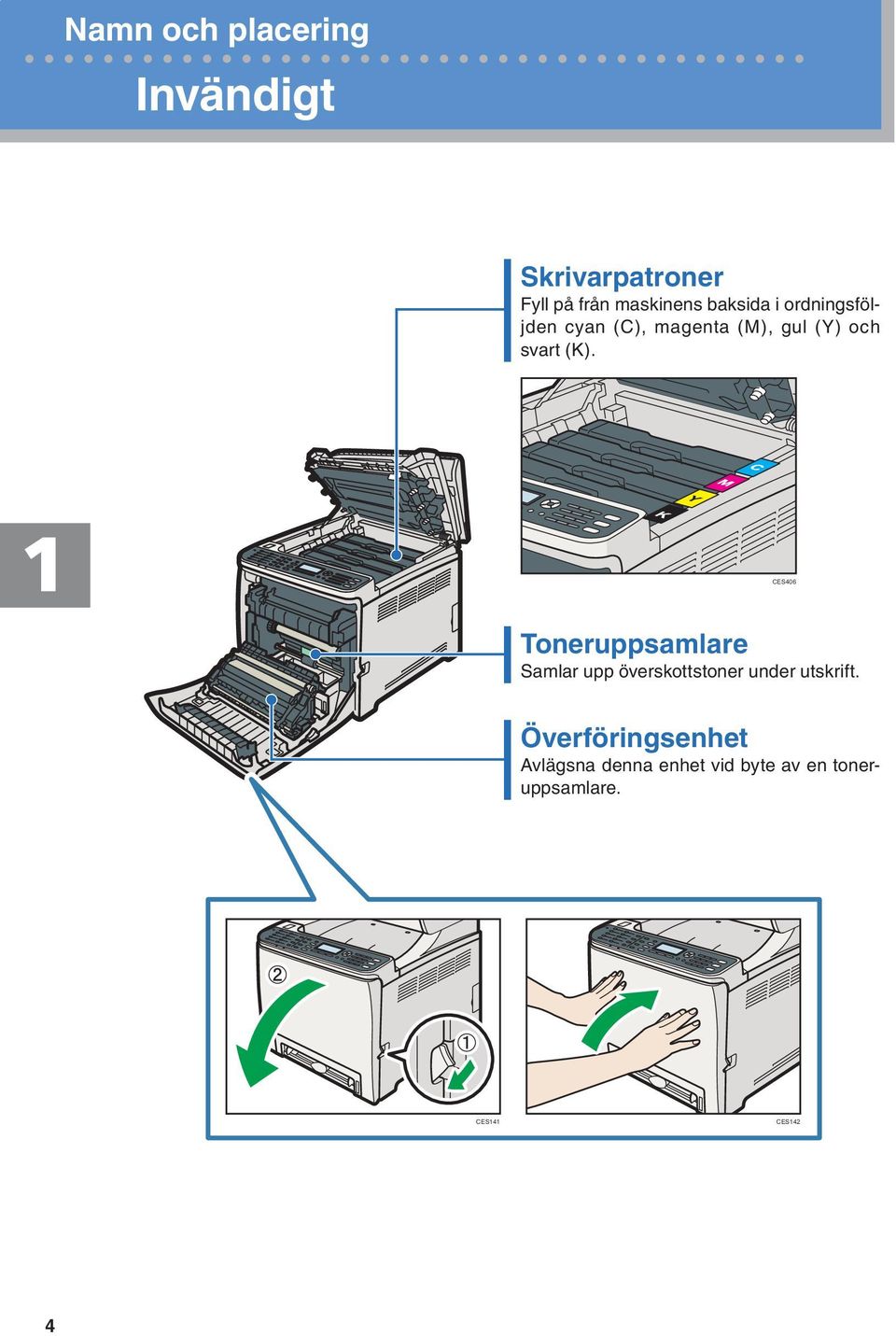

4 Namn och placering Invändigt Skrivarpatroner - CES406 Toneruppsamlare Överföringsenhet - CES141 CES142 4

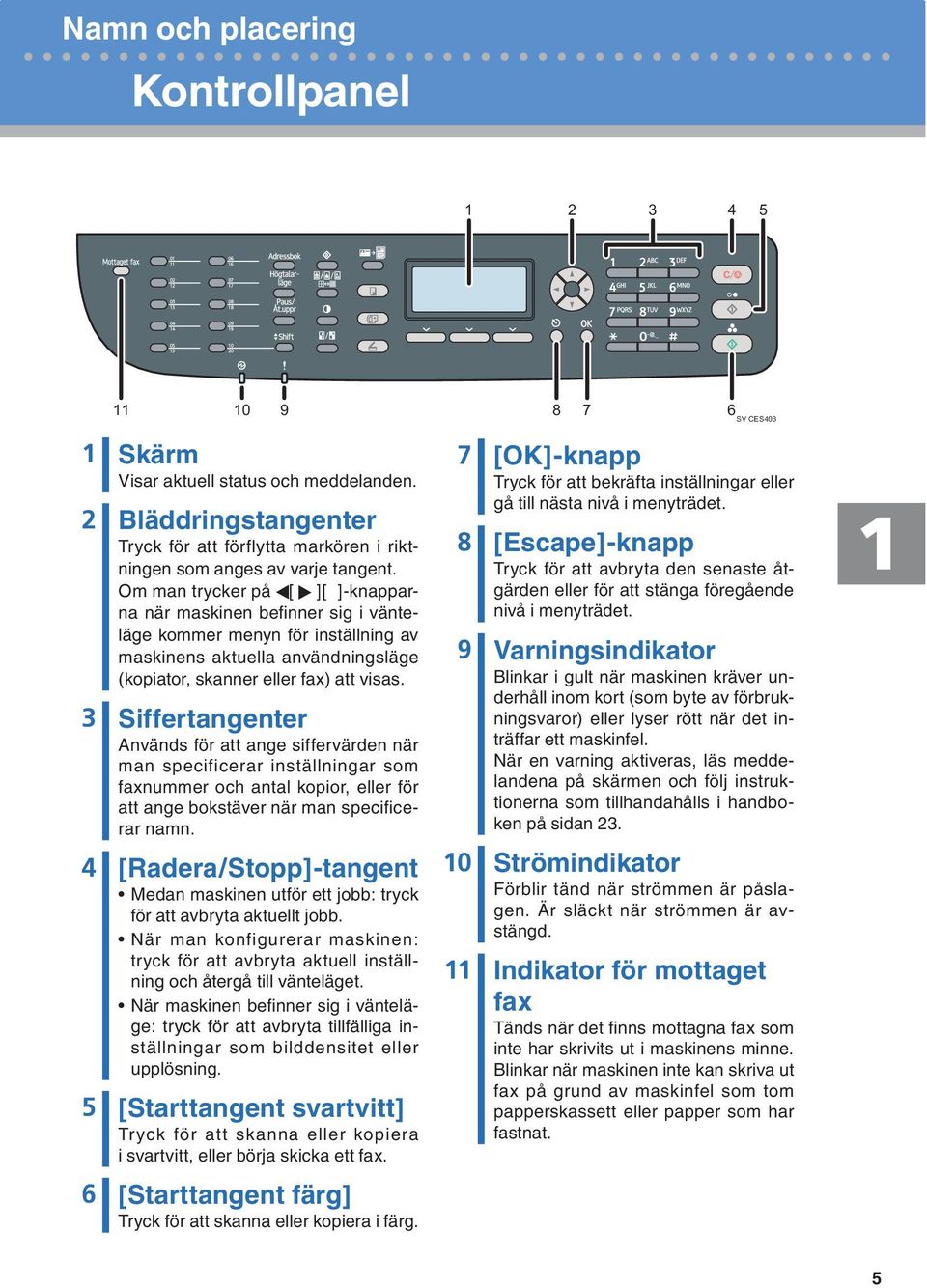

5 Namn och placering Kontrollpanel SV CES403 1 Skärm 2 Bläddringstangenter Siffertangenter - 4 [Radera/Stopp]-tangent [Starttangent svartvitt] 6 [Starttangent färg] 7 [OK]-knapp 8 [Escape]-knapp - 9 Varningsindikator Strömindikator Indikator för mottaget fax 5

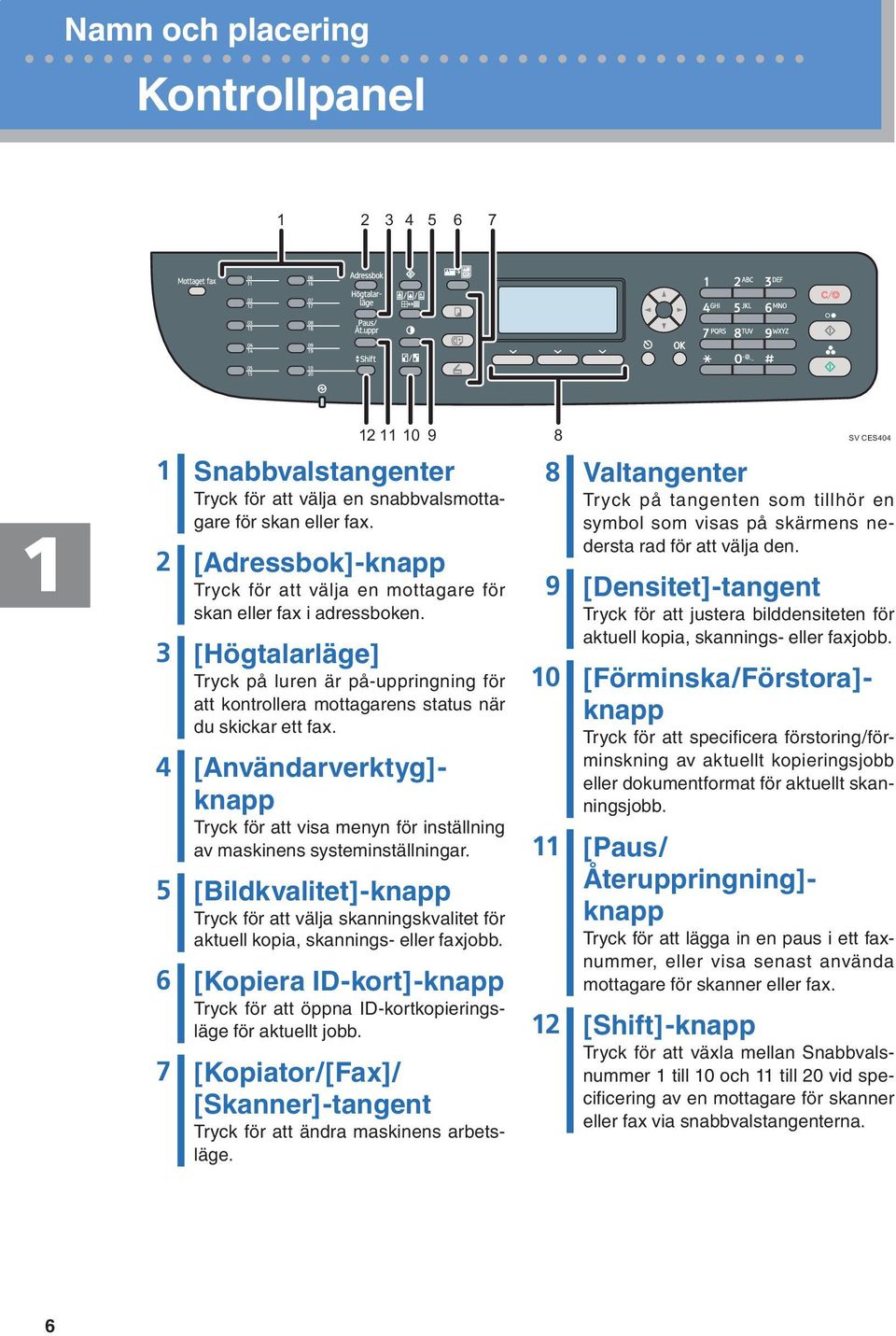

6 Namn och placering Kontrollpanel Snabbvalstangenter - 2 [Adressbok]-knapp 3 [Högtalarläge] 4 [Användarverktyg]- knapp 5 [Bildkvalitet]-knapp 6 [Kopiera ID-kort]-knapp - 7 [Kopiator/[Fax]/ [Skanner]-tangent - 8 SV CES404 8 Valtangenter - 9 [Densitet]-tangent 10 [Förminska/Förstora]- knapp [Paus/ Återuppringning]- knapp - 12 [Shift]-knapp - - 6

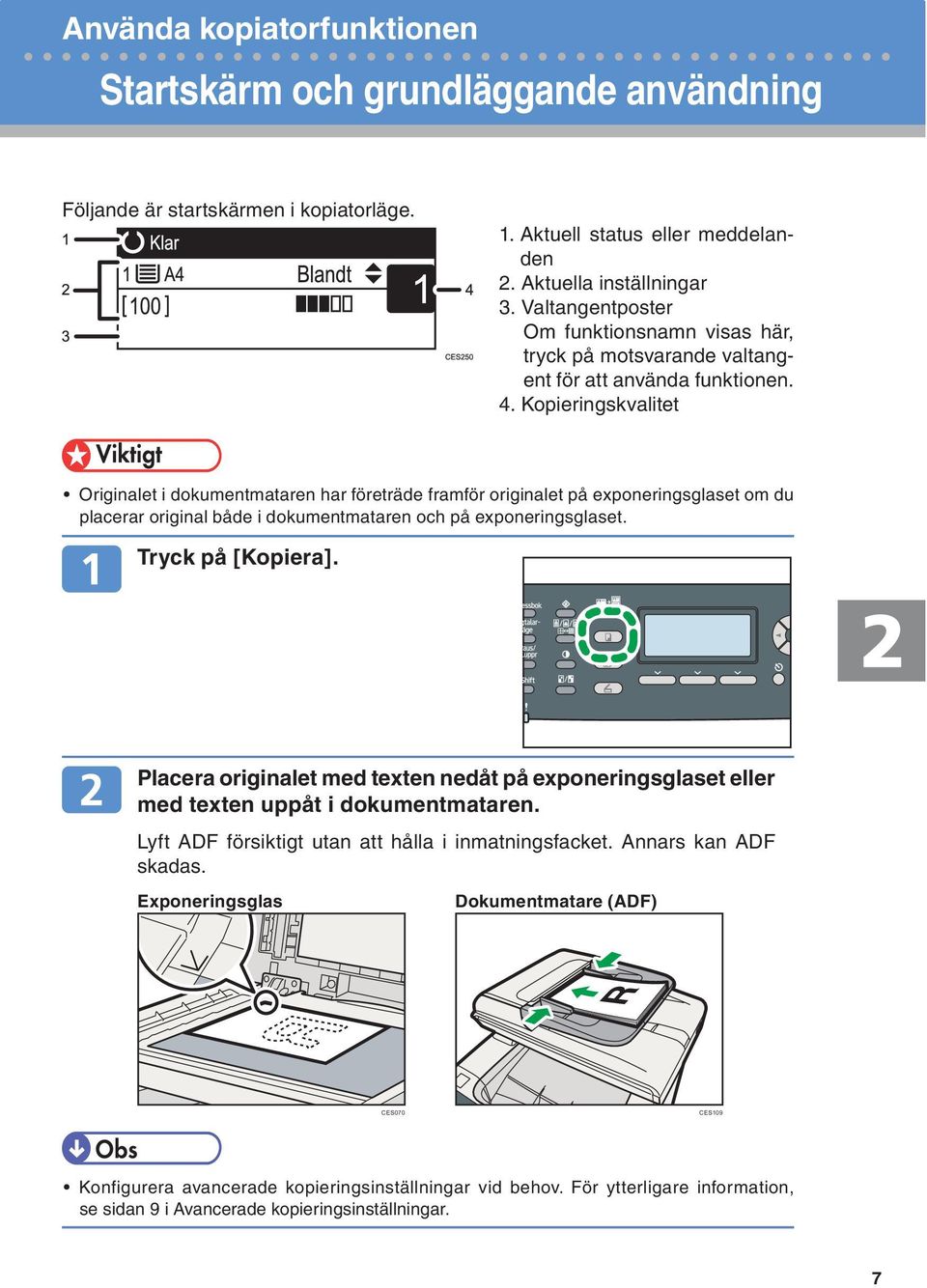

7 Använda kopiatorfunktionen Startskärm och grundläggande användning den - Tryck på [Kopiera]. Placera originalet med texten nedåt på exponeringsglaset eller med texten uppåt i dokumentmataren. Exponeringsglas Dokumentmatare (ADF) CES070 CES109 7

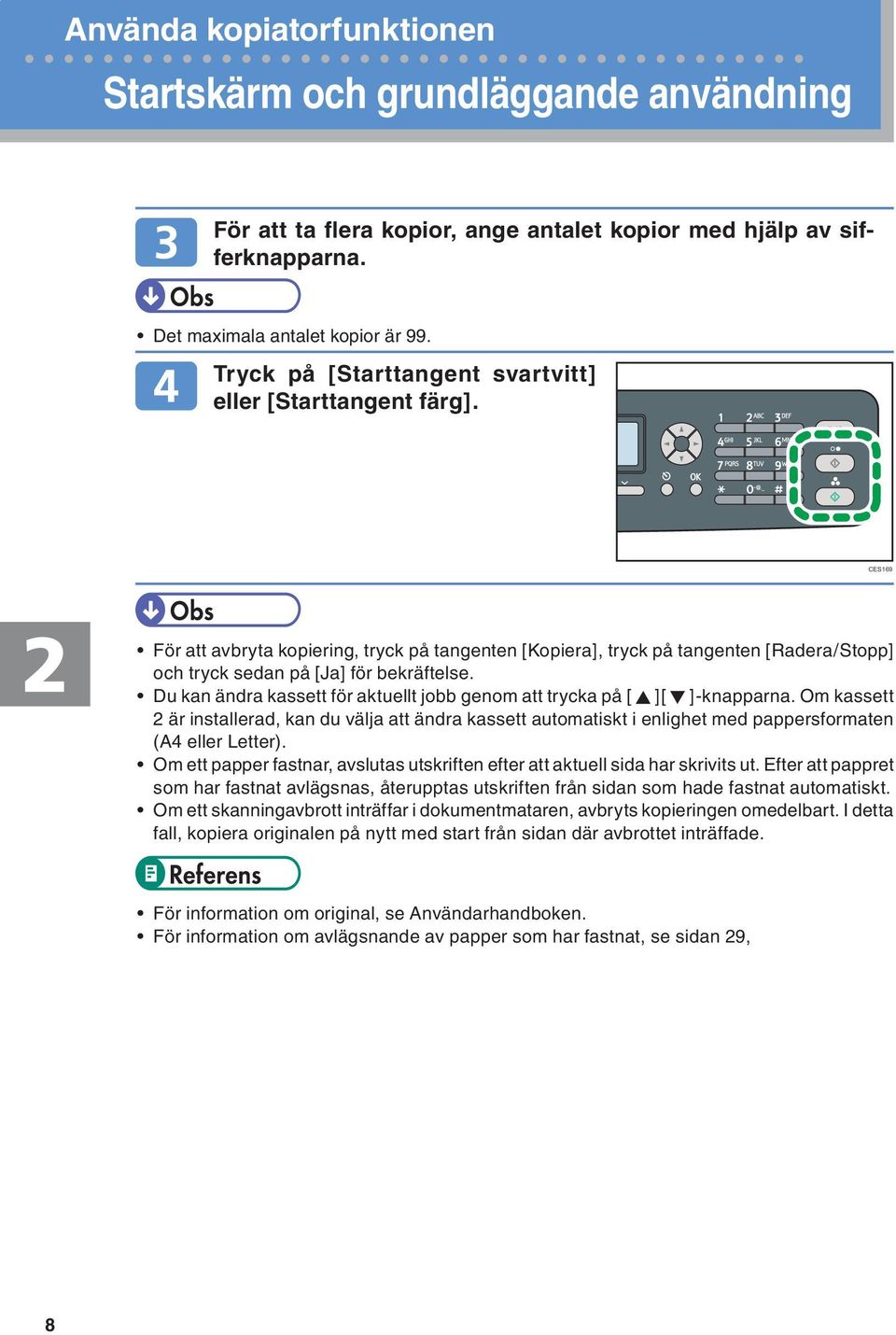

8 Använda kopiatorfunktionen Startskärm och grundläggande användning För att ta flera kopior, ange antalet kopior med hjälp av sifferknapparna. Tryck på [Starttangent svartvitt] eller [Starttangent färg]. CES169 8

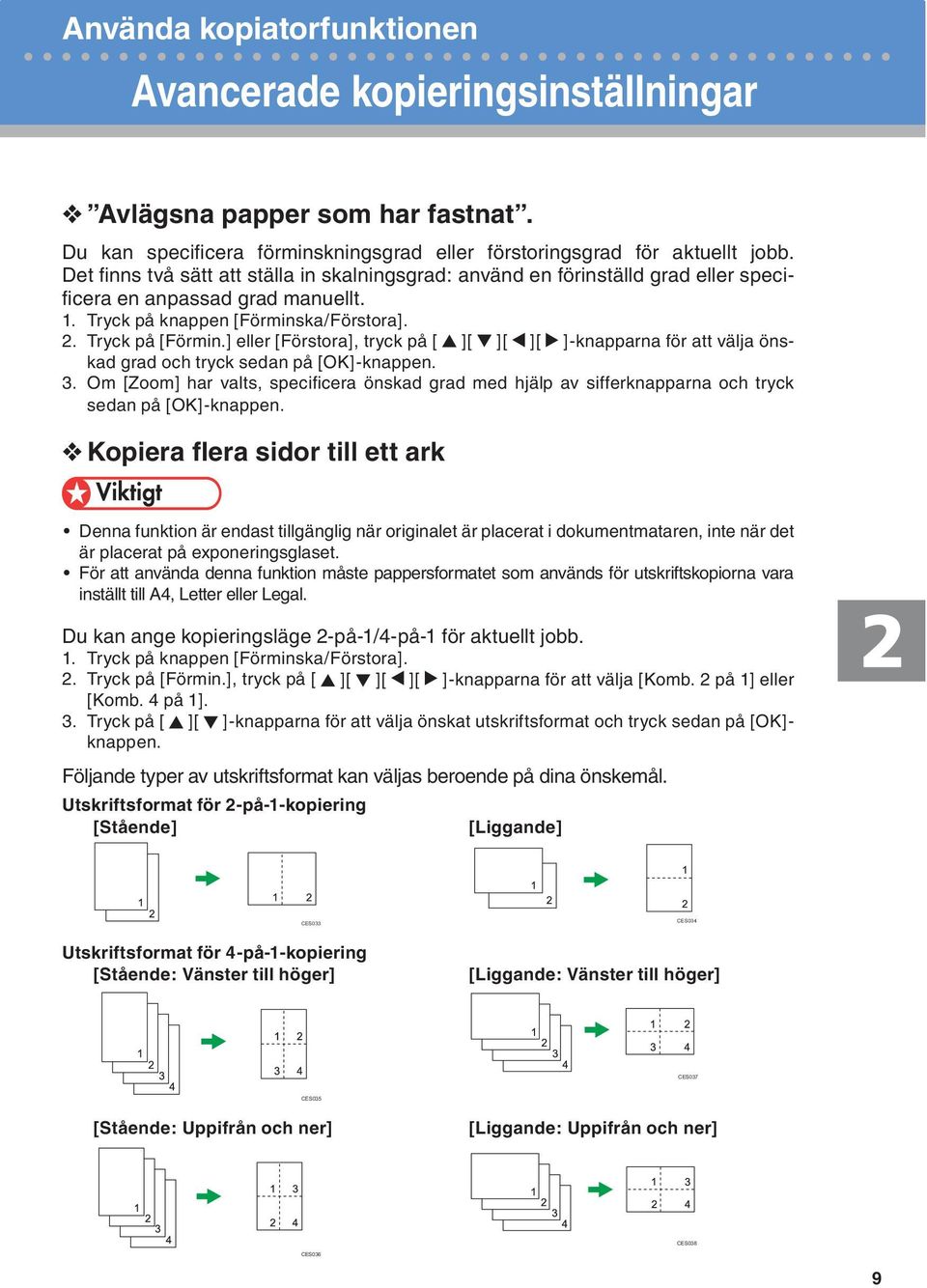

9 Använda kopiatorfunktionen Avancerade kopieringsinställningar Avlägsna papper som har fastnat. - - Kopiera flera sidor till ett ark Utskriftsformat för 2-på-1-kopiering [Stående] [Liggande] CES033 CES034 Utskriftsformat för 4-på-1-kopiering [Stående: Vänster till höger] [Liggande: Vänster till höger] CES037 CES035 [Stående: Uppifrån och ner] [Liggande: Uppifrån och ner] CES038 CES036 9

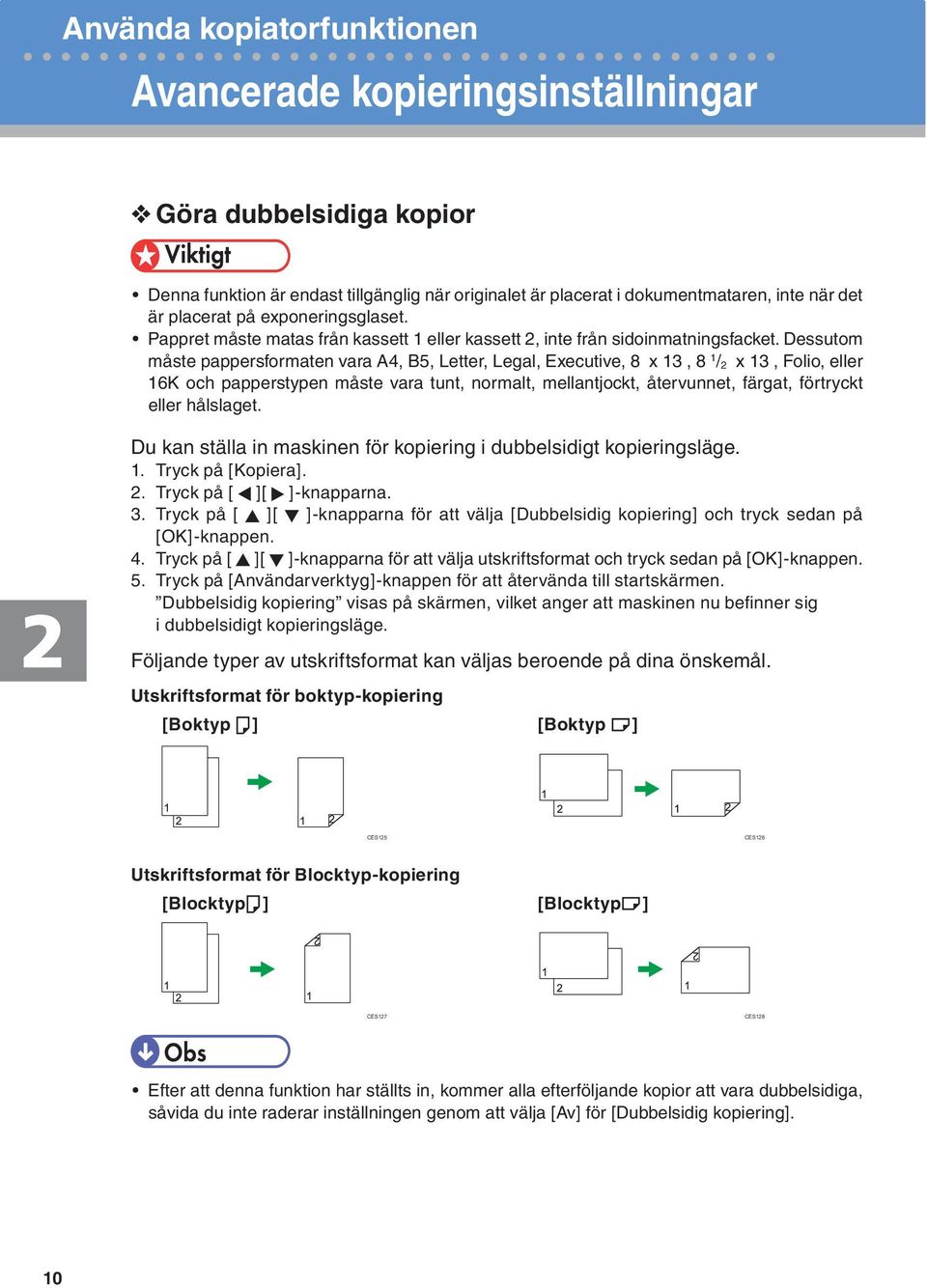

10 Använda kopiatorfunktionen Avancerade kopieringsinställningar Göra dubbelsidiga kopior Utskriftsformat för boktyp-kopiering [Boktyp ] [Boktyp ] CES125 CES126 Utskriftsformat för Blocktyp-kopiering [Blocktyp ] [Blocktyp ] CES127 CES128 10

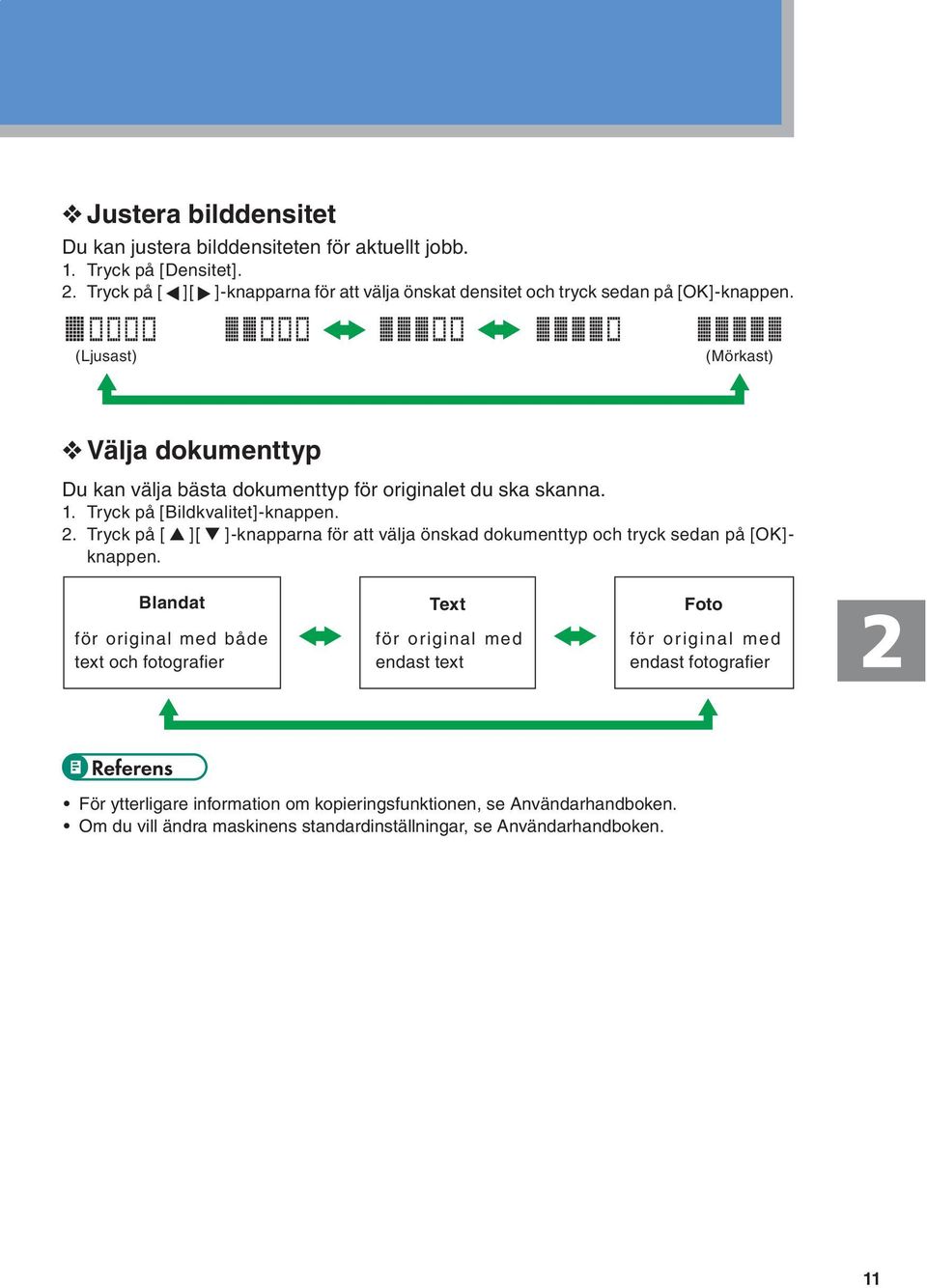

11 Justera bilddensitet Välja dokumenttyp Blandat Text Foto 11

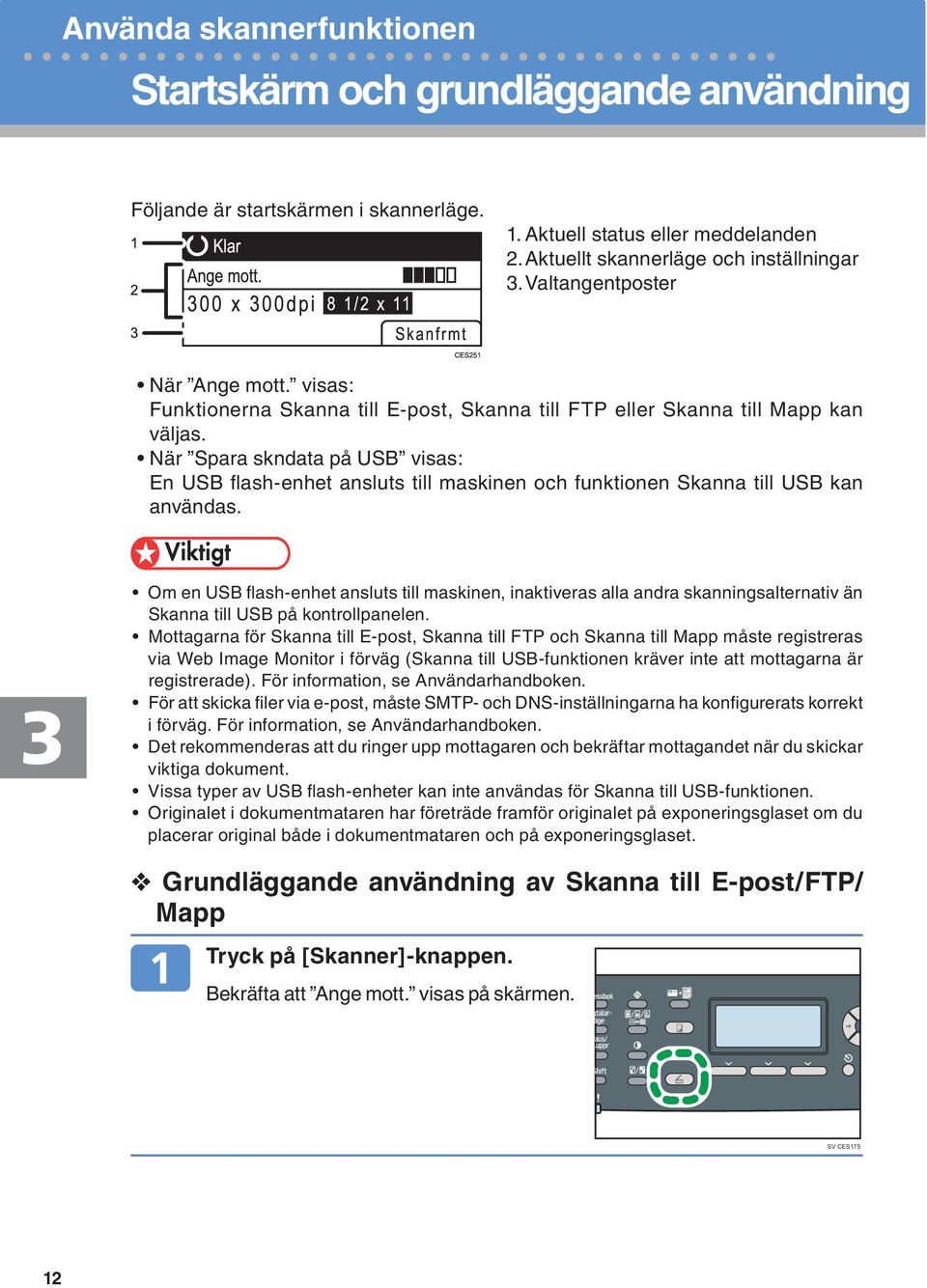

12 Använda skannerfunktionen Startskärm och grundläggande användning Grundläggande användning av Skanna till E-post/FTP/ Mapp Tryck på [Skanner]-knappen. SV CES175 12

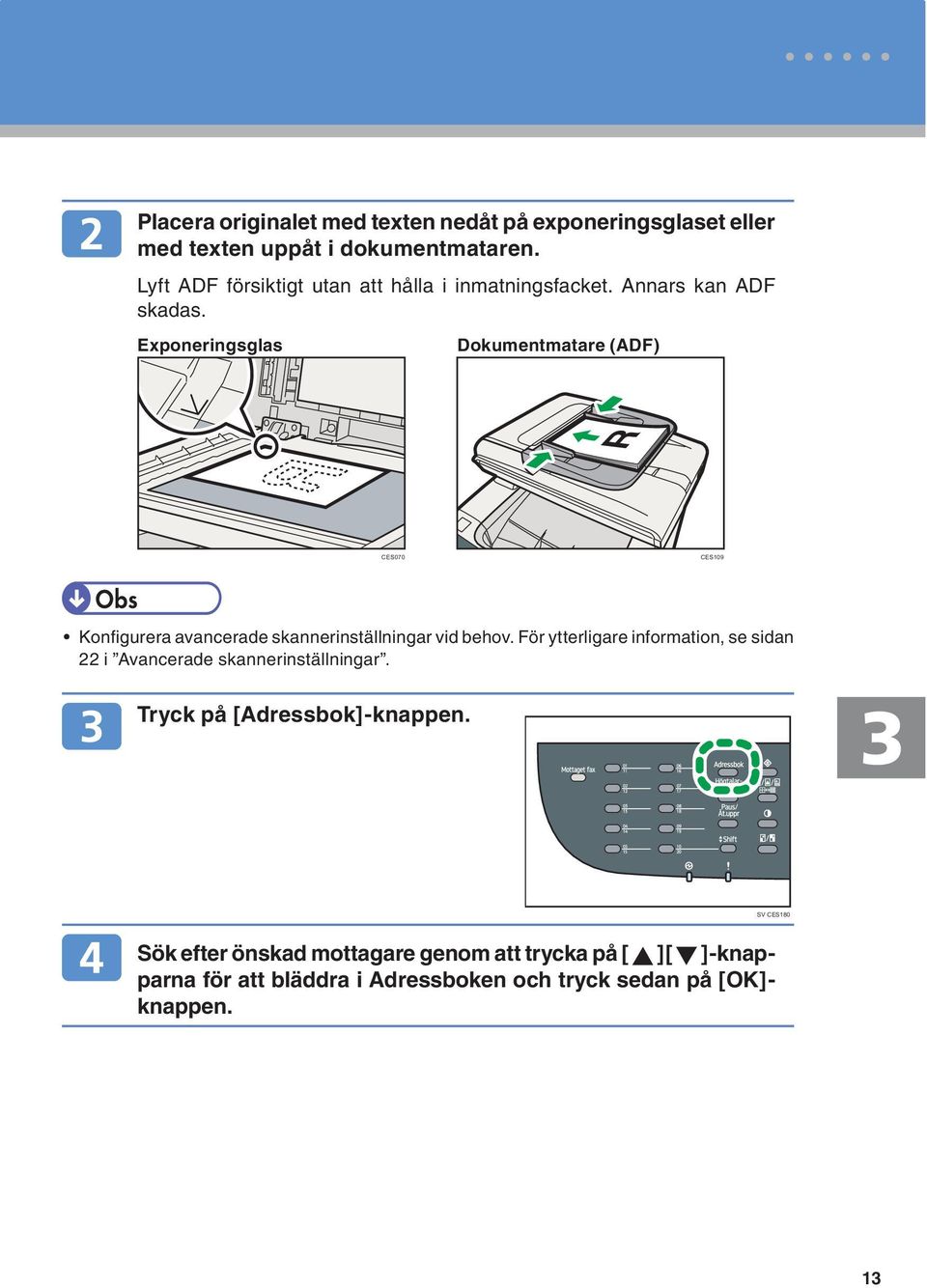

13 Placera originalet med texten nedåt på exponeringsglaset eller med texten uppåt i dokumentmataren. Exponeringsglas Dokumentmatare (ADF) CES070 CES109 Tryck på [Adressbok]-knappen. SV CES180 Sök efter önskad mottagare genom att trycka på [ ][ ]-knapparna för att bläddra i Adressboken och tryck sedan på [OK]- knappen. 13

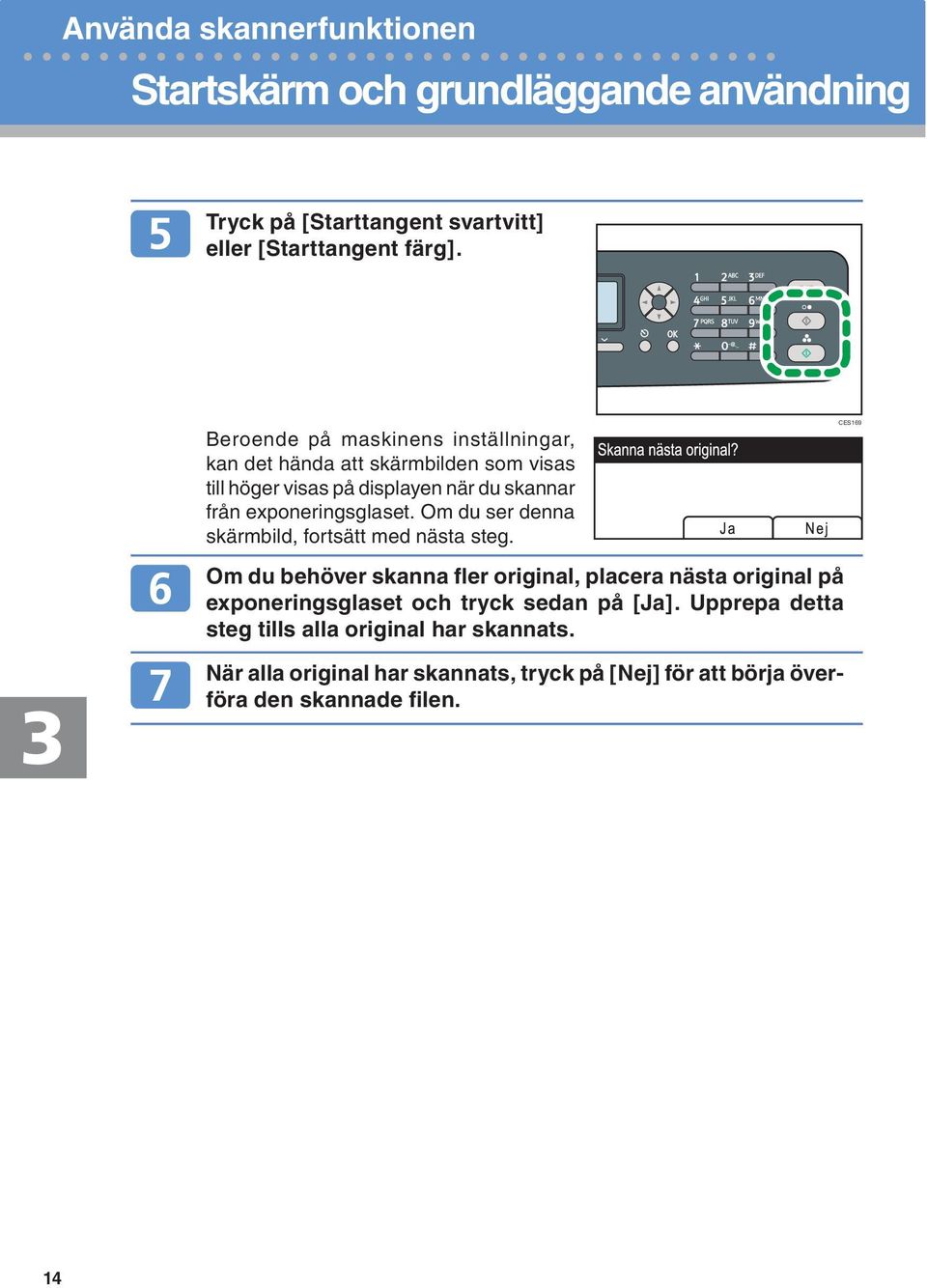

14 Använda skannerfunktionen Startskärm och grundläggande användning Tryck på [Starttangent svartvitt] eller [Starttangent färg]. CES169 Om du behöver skanna fler original, placera nästa original på exponeringsglaset och tryck sedan på [Ja]. Upprepa detta steg tills alla original har skannats. När alla original har skannats, tryck på [Nej] för att börja överföra den skannade filen. 14

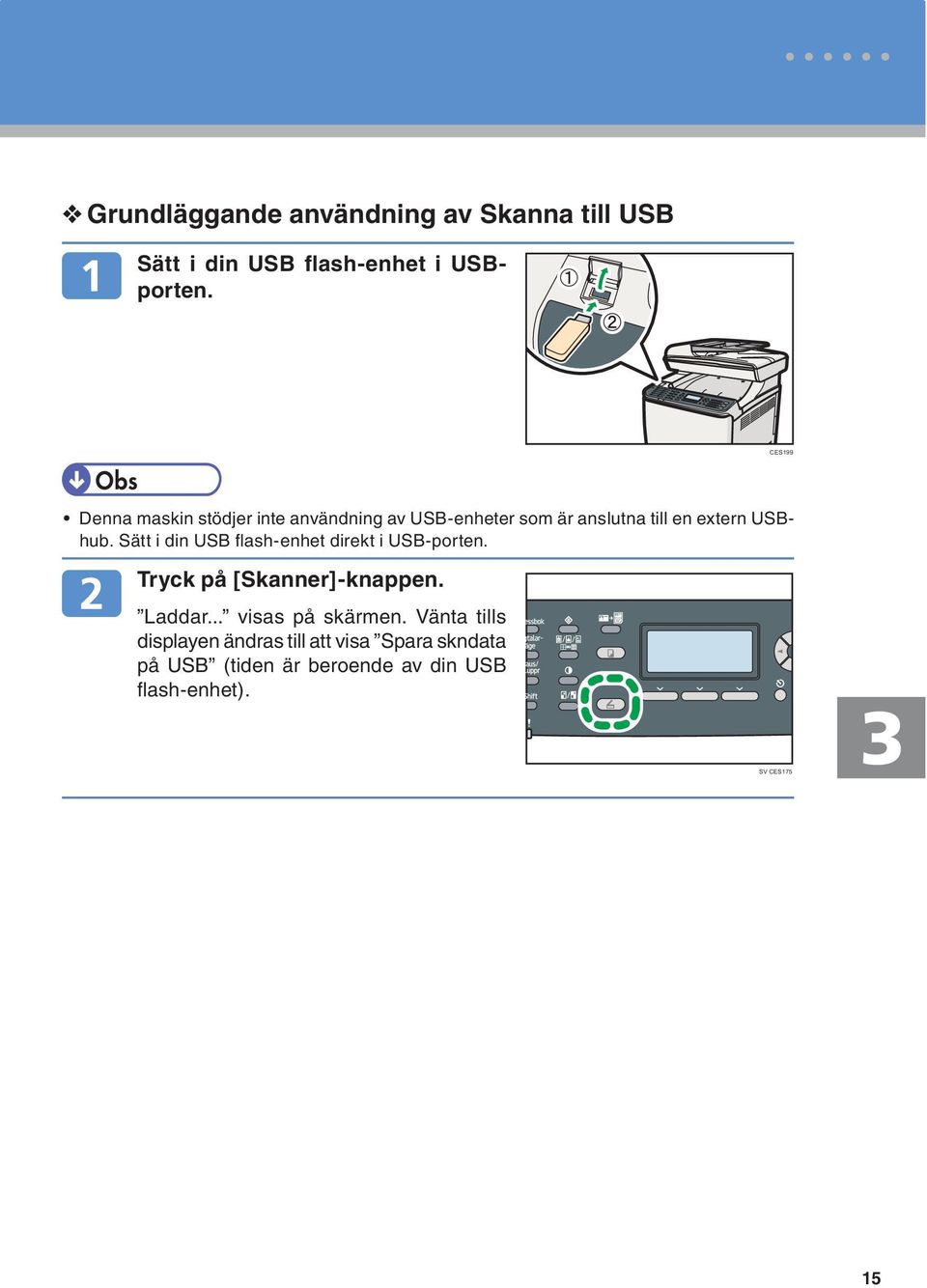

15 Grundläggande användning av Skanna till USB Sätt i din USB flash-enhet i USBporten. CES199 Tryck på [Skanner]-knappen. SV CES175 15

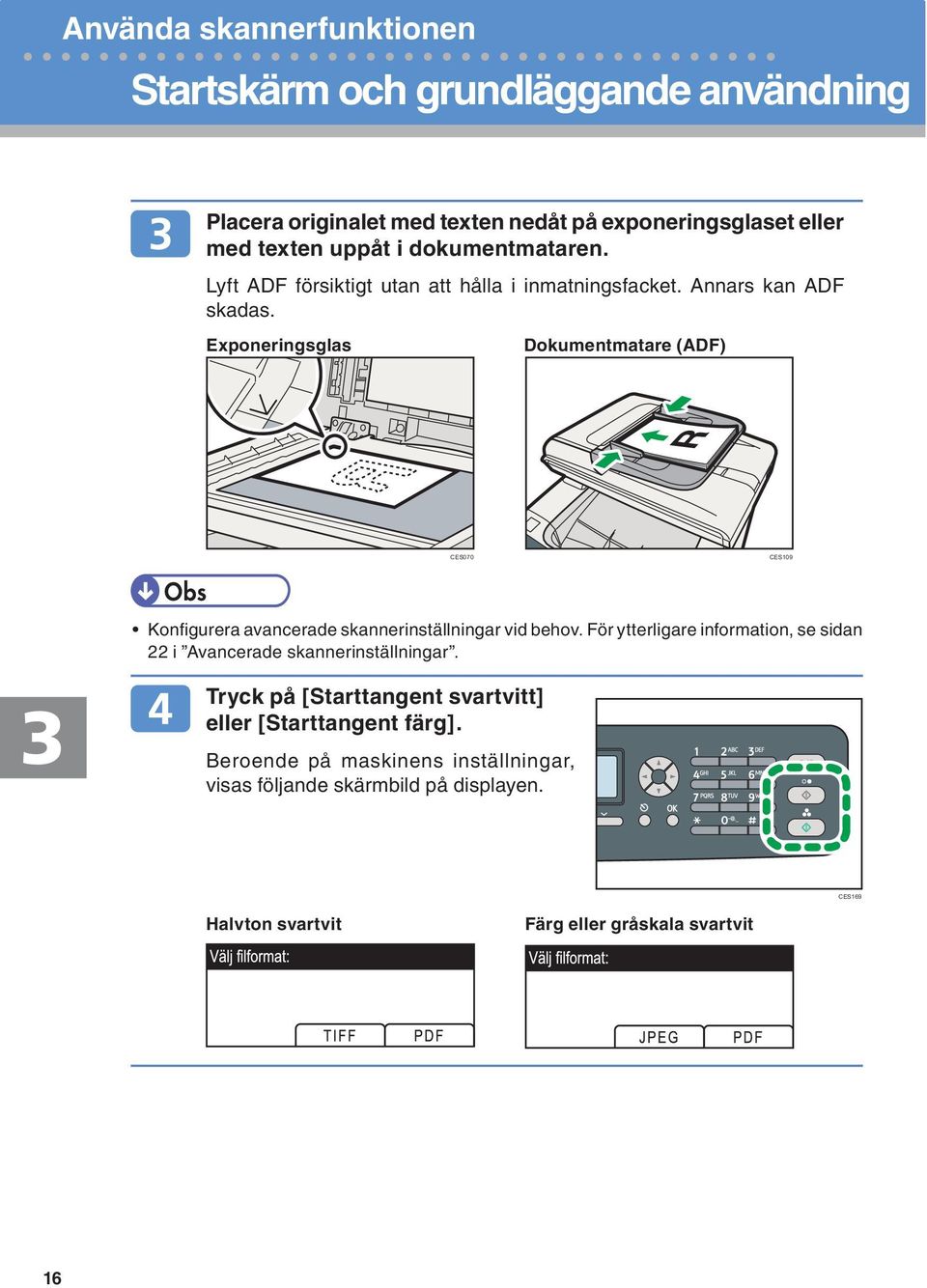

16 Använda skannerfunktionen Startskärm och grundläggande användning Placera originalet med texten nedåt på exponeringsglaset eller med texten uppåt i dokumentmataren. Exponeringsglas Dokumentmatare (ADF) CES070 CES109 Tryck på [Starttangent svartvitt] eller [Starttangent färg]. CES169 Halvton svartvit Färg eller gråskala svartvit 16

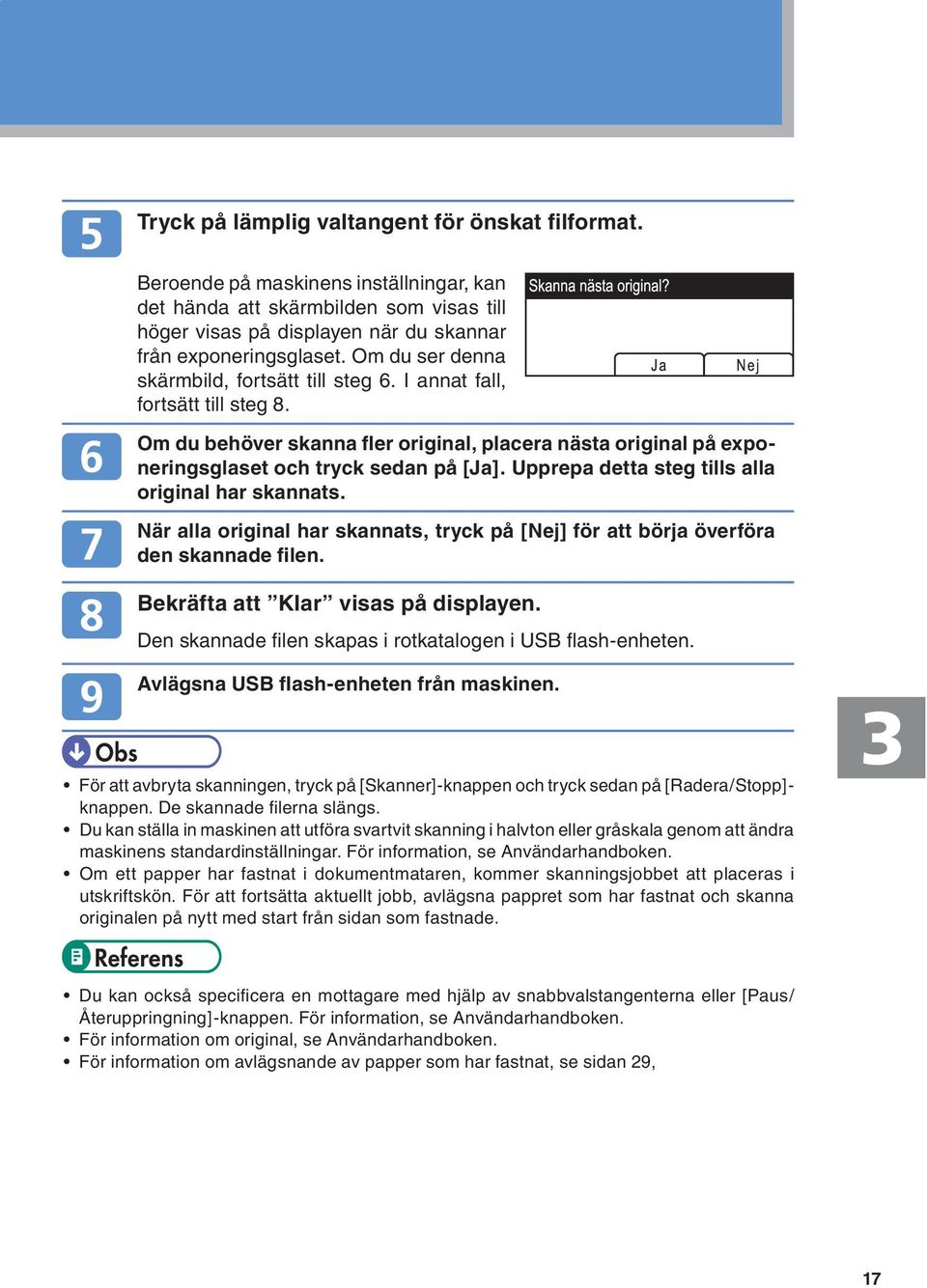

17 Tryck på lämplig valtangent för önskat filformat. Om du behöver skanna fler original, placera nästa original på exponeringsglaset och tryck sedan på [Ja]. Upprepa detta steg tills alla original har skannats. När alla original har skannats, tryck på [Nej] för att börja överföra den skannade filen. Bekräfta att Klar visas på displayen. Avlägsna USB flash-enheten från maskinen. 17

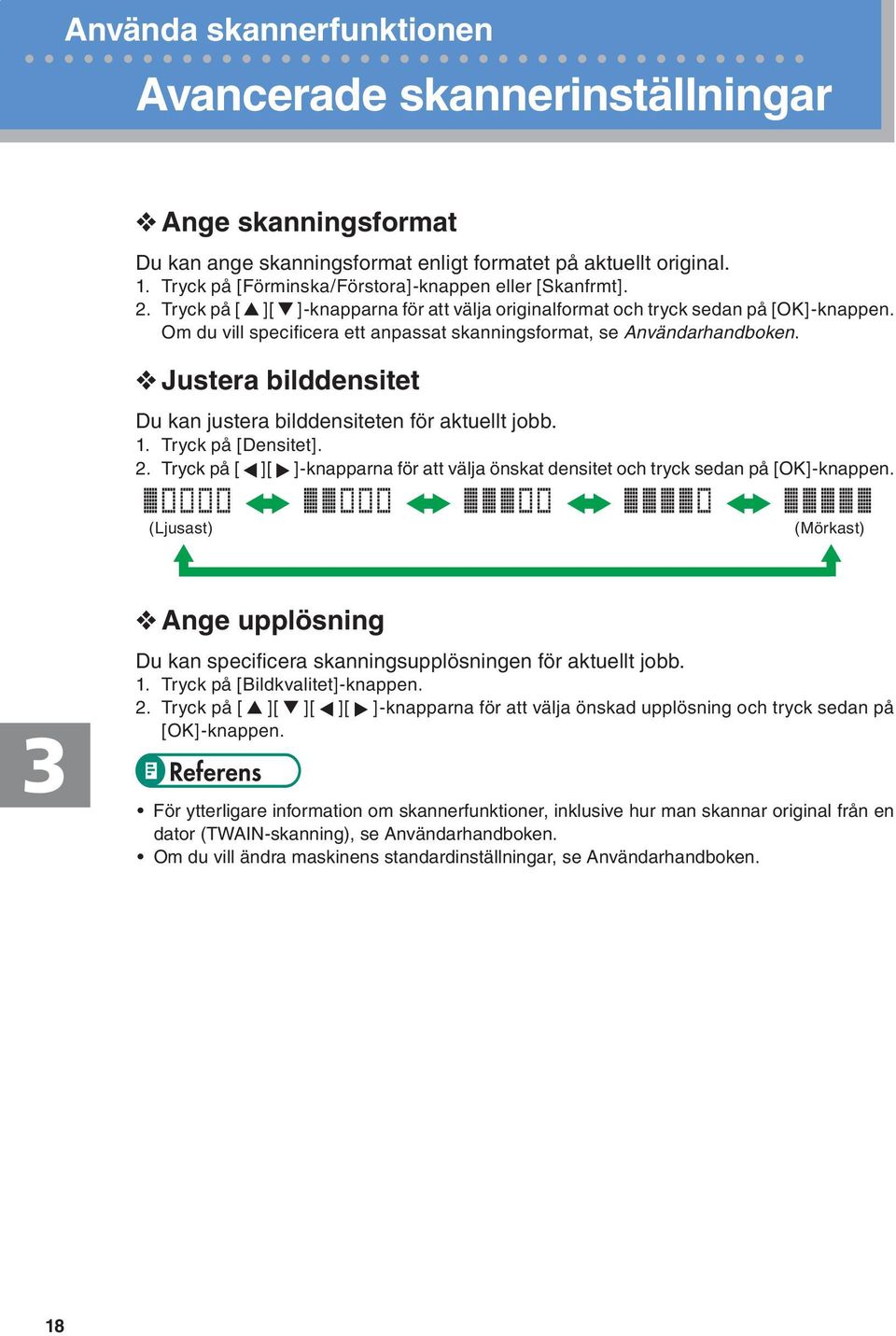

18 Använda skannerfunktionen Avancerade skannerinställningar Ange skanningsformat Användarhandboken Justera bilddensitet Ange upplösning 18

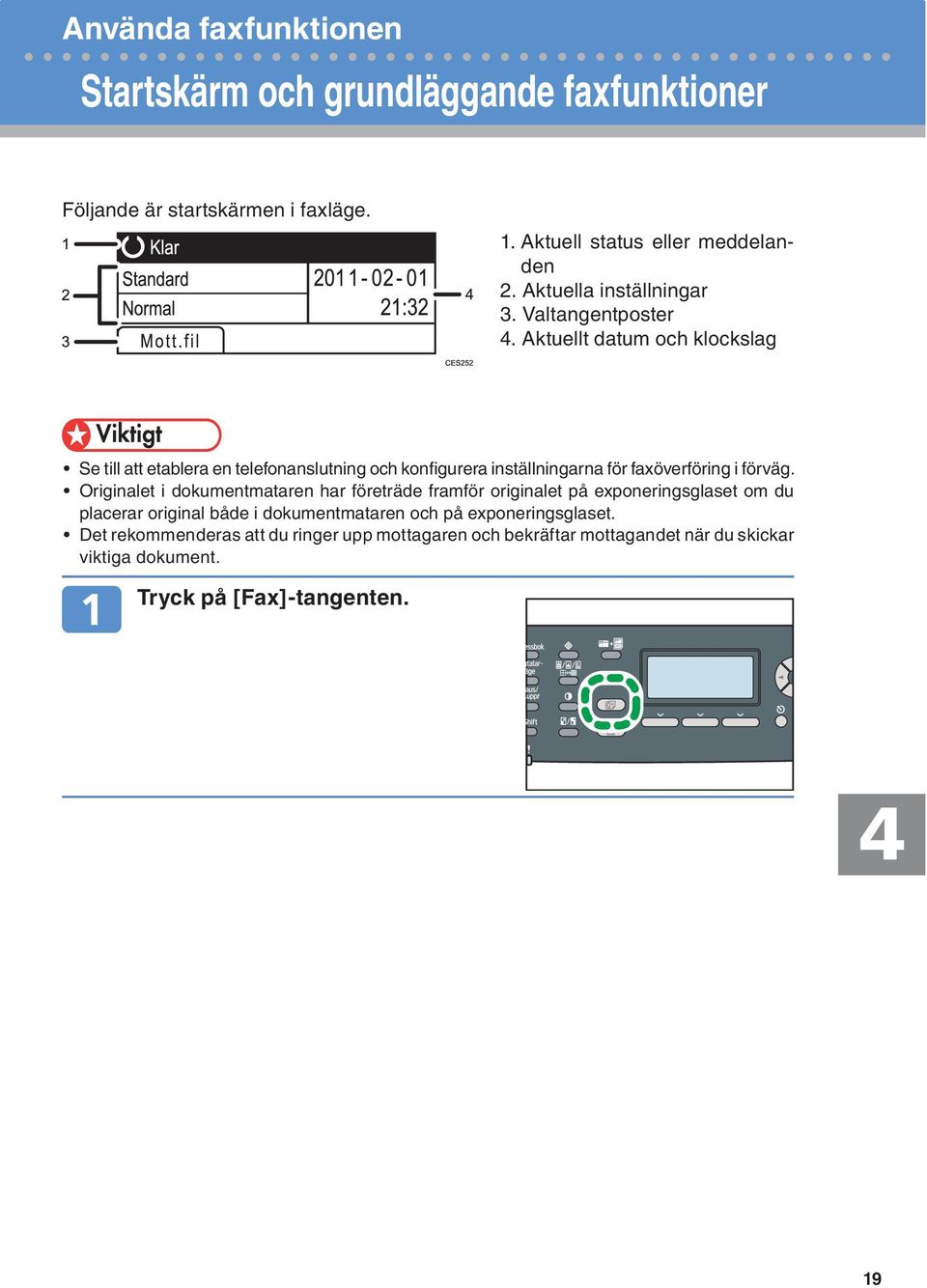

19 Använda faxfunktionen Startskärm och grundläggande faxfunktioner den Tryck på [Fax]-tangenten. 19

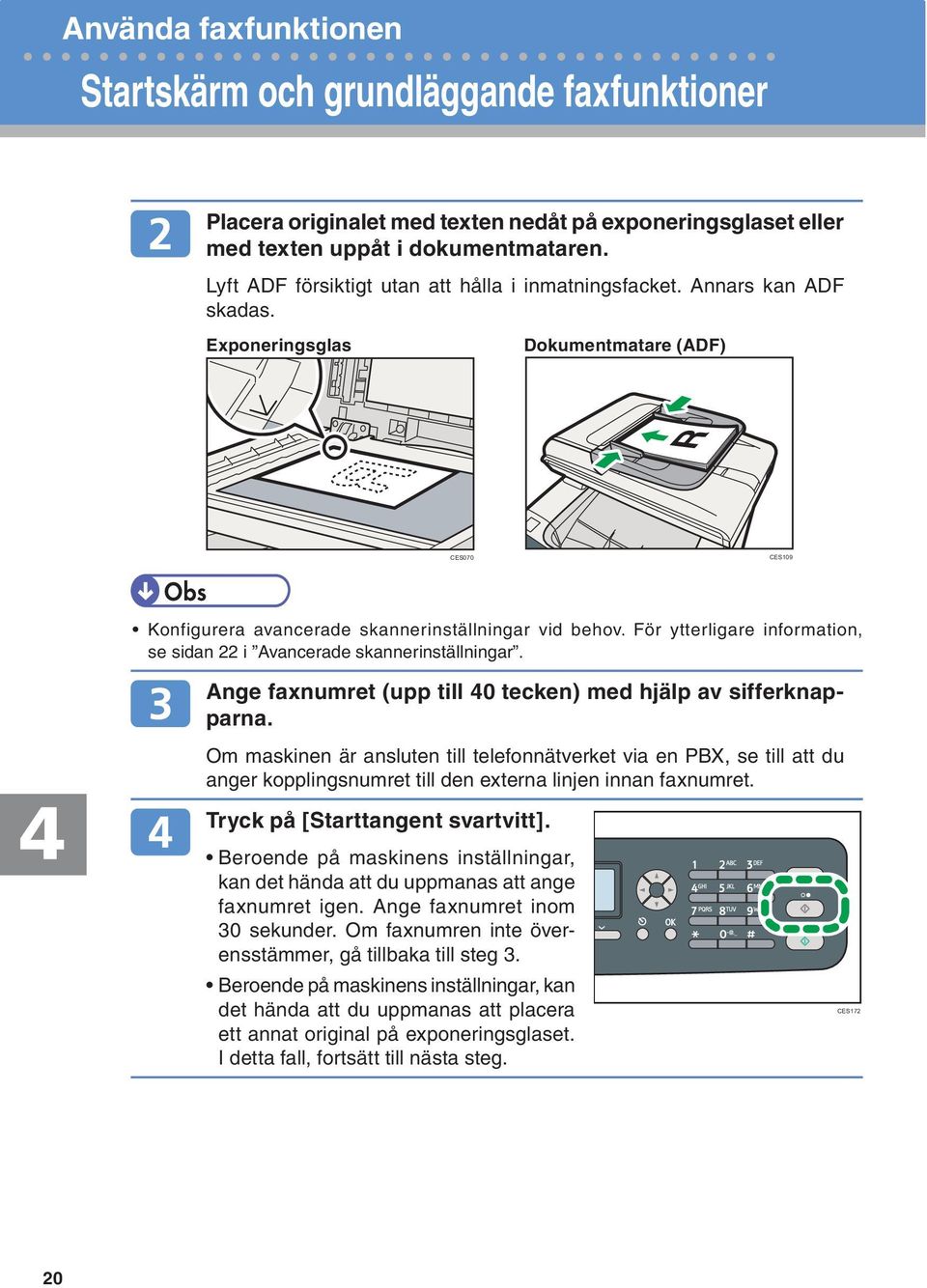

20 Använda faxfunktionen Startskärm och grundläggande faxfunktioner Placera originalet med texten nedåt på exponeringsglaset eller med texten uppåt i dokumentmataren. Exponeringsglas Dokumentmatare (ADF) CES070 CES109 Ange faxnumret (upp till 40 tecken) med hjälp av sifferknapparna. Tryck på [Starttangent svartvitt]. - CES172 20

21 Om du behöver skanna fler original, tryck på [Ja] inom 60 sekunder, placera nästa original på exponeringsglaset och tryck sedan på [OK]. Upprepa detta steg tills alla original har skannats. När alla original har skannats, tryck på [Nej] för att börja överföra faxmeddelandet. 21

22 Använda faxfunktionen Avancerade skannerinställningar Justera bilddensitet Normal Mörk Ljus Ange upplösning Standard Detalj Foto 22

23 Felsökning Fel- och statusmeddelanden på skärmen Meddelande Orsaker Åtgärder Enhet stöds inte. Ta bort. - Enhet stöds inte. Tryck på radera/ stopp. Felmatat original, ADF Öppna dok. matarens lock och ta bort papper. I/O-Timeout Inst.fel, toner: X Användarhandboken Användarhandboken - 23

24 Felsökning Fel- och statusmeddelanden på skärmen Meddelande Orsaker Åtgärder Internt matningsfel Kontrollera papperstyp Kontrollera ppr-format Kunde inte nå fil. Tryck på radera/ stopp. Kunde inte skapa fil. Tryck på radera/ stopp. - - Lucka öppen Matn.fel: Dupl. Enhet Ta bort papper Matn.fel: Kassett 1 24

25 Meddelande Orsaker Åtgärder Matn.fel: Kassett 2 Matn.fel: Pprkassett Matn.fel: Stdkass Kassett Minne nästan fullt Mott. ej programmerad. Skrivskydd. Tryck på radera/stopp. Slut på papper: X Toner nästan slut Byt snart: Tonerpatron (X) - - Användarhandboken Användarhandboken 25

26 Felsökning Fel- och statusmeddelanden på skärmen Meddelande Orsaker Åtgärder Toner slut: X Fortsätt utskrift? - USB frånkopplad. Tryck på radera/ stopp. USB minnesspill. Tryck på radera/ stopp. USB-hub stöds inte. Ta bort

27 Felsökning Utskrifts- eller skanningsproblem Bilderna är för mörka eller för ljusa på kopierade sidor eller skannade filer Kopierade sidor eller skannade filer är smutsiga Samma område är smutsigt när man gör kopior eller skannar filer - - Användarhandboken Exponeringsglas Dokumentmatare (ADF) CES090 CES091 27

28 Felsökning Faxöverföringsproblem Kan inte skicka eller ta emot fax - Användarhandboken Kan inte ta emot fax trots att det går att skicka fax Användarhandboken Ett fax som du har skickat tas emot tomt Användarhandboken Kan inte skriva ut mottagna fax Användarhandboken - Användarhandboken 28

29 Avlägsna papper som har fastnat Platser där papper kan fastna Om ett papper fastnar, kan papper sitta fast inuti maskinen eller i dokumentmataren. Om ett papper har fastnat inuti maskinen, kontrollera på följande platser, i den ordningsföljd som anges, för att hitta pappret som har fastnat. Dokumentmatare (ADF) 1. Fixeringsenhet 2. Kassett 3. Överföringsenhet 29

30 Avlägsna papper som har fastnat Avlägsna från fixeringsenheten FÖRSIKTIGT Dra i frontluckans öppningsspak och sänk sedan försiktigt frontluckan. Sänk spakarna för fixeringsenheten. CES257 Drag försiktigt ut pappret som har fastnat. CES144 CES145 30

31 Lyft upp fixeringsenhetens spakar. CES258 Tryck försiktigt upp frontluckan med båda händerna tills den stängs. 31

32 Avlägsna papper som har fastnat Avlägsna från kassetten Dra i frontluckans öppningsspak och sänk sedan försiktigt frontluckan. Drag försiktigt ut pappret som har fastnat. - CES083 CER063 Tryck försiktigt upp frontluckan med båda händerna tills den stängs. 32

33 Avlägsna papper som har fastnat Avlägsna från överföringsenheten Dra i frontluckans öppningsspak och sänk sedan försiktigt frontluckan. Avlägsna försiktigt papper som har fastnat under överföringsenheten. - Tryck försiktigt upp frontluckan med båda händerna tills den stängs. CER046 33

34 Avlägsna papper som har fastnat Avlägsna från ADF Öppna dokumentmatarens lucka. CES100 Drag försiktigt i originalet som har fastnat för att avlägsna det. Var försiktig så att du inte drar för hårt, eftersom originalet kan gå sönder. CES101 Om du inte kan dra ut originalet som har fastnat enkelt, flytta spaken något mot maskinens baksida och drag sedan uppåt för att låsa upp pappersmatningsvalsen. CES044 Lyft pappersmatningsvalsen något och drag den utåt i riktning mot dig. CES113 30

35 Drag försiktigt i originalet som har fastnat för att avlägsna det. CES114 Om du inte kan dra ut originalet som har fastnat enkelt, lyft inmatningsfacket för att se om originalet har fastnat i utmatningsområdet. CES120 Drag försiktigt i originalet som har fastnat för att avlägsna det. CES121 Sätt tillbaka pappersmatningsvalsen med valsdelen riktad nedåt. CES115 35

36 Avlägsna papper som har fastnat Avlägsna från ADF Sänk spaken tills du hör ett klickande ljud. CES116 Stäng dokumentmatarens lucka. CES102 Lyft dokumentmataren och om det finns ett original i dokumentmataren, drag försiktigt i originalet som har fastnat för att avlägsna det. - - CES153 Stäng dokumentmataren. 32

37 Skrivarpatroner Innan Byte av skrivarpatroner VARNING FÖRSIKTIGT - 37

38 Skrivarpatroner Byte av skrivarpatroner Meddelanden för Förberedelse av skrivarpatroner Meddelanden för byte av skrivarpatroner CER088 CES032 38

39 CES137 Lyft spaken på den övre luckan och lyft sedan försiktigt den övre luckan. CES138 Lyft försiktigt ut skrivarpatronen vertikalt, genom att greppa dess mitt. CES408 39

40 Skrivarpatroner Byte av skrivarpatroner Ta ut den nya skrivarpatronen ur förpackningen och ta sedan ut den ur plastpåsen. CBK123 Greppa skrivarpatronen och skaka den från sida till sida fem eller sex gånger. - CER236 Avlägsna skyddet från skrivarpatronen. CER010 Kontrollera tonerns färg och motsvarande placering och tryck sedan försiktigt in skrivarpatronen vertikalt. CES255 40

41 Greppa den övre luckans mitt med båda händerna och stäng luckan försiktigt. Var försiktig så att du inte klämmer fingrarna. CES140 Sätt tillbaka skyddet som du avlägsnade i steg 5 på den gamla skrivarpatronen. Placera sedan den gamla skrivarpatronen i plastpåsen och därefter i förpackningen. CER055-41

42 Bilaga Var man kan fråga - Spara energi

43 Öppna handböcker
