Mini- och matarkanaler TEKNISK INFORMATION 2003:02

Transkript

1 Mini- och matarkanaler TEKNISK INFORMATION 2003:02 P61292

2

3 Godkännanden och kvalitetssäkring Thorsmans policy är att prova och godkänna produkter enligt gällande nationell och internationell standard. För att styra vår verksamhet har vi kvalitetssystem certifierade enligt ISO Mini- och matarkanaler Minikanaler, typ TMK... 4 Minikanaler på rulle, typ TMK-R Minikanaler i trä, typ TMW Rör- och ledningslist, typ TRL Matarkanal, typ FED Matarkanal, typ FDS Matarkanal, typ TIR Installationssystem för Kabel-TV För provning och godkännande anlitar vi följande provningsinstitutioner: Streckteckningar/bilder L53930 Numret intill streckteckningar eller foton används enbart vid beställning av digitalt bildmaterial. Produkterna och tekniska data kan bli föremål för förändring under broschyrens giltighetstid. LEXEL ELECTRIC AB, Mini- och matarkanaler/thorsman/mc1986se/0302 3

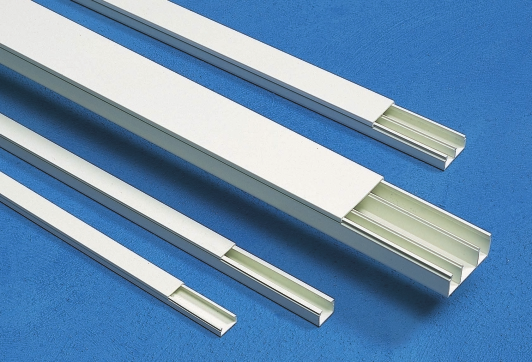

4 Minikanal - typ TMK P3166 Snabbfakta Beskrivning Plastkanaler för mycket snabb och enkel dold förläggning av svag- och starkström, data, tele och larm. Fästes dikt underlag med genomsticksmontage i förstansade hål. Kan även limmas (endast tillåtet vid svagström) med god vidhäftning tack vare räfflorna på baksidan. Fördelar Underdelen har stansade hål c/c 100 mm snabb montering med t.ex. spikplugg TPS 4/5 x 25 (se Thorsmans Teknisk Information Fästmateriel). Mellanväggarna kan rivas bort ger utrymme för större kablar. Räfflad baksida bra vidhäftning vid limning (svagströmskablar). Till TMK-1020, och finns inner- och ytterhörn samt L-stycke som ger böjradie Ø 7 mm. Tre färger samt vit med transparent front. Material och färg TMK, styv, blyfri sälvslocknade PVC. Färger vit, brun och grå. TMK-T20 PC/ABS halogenfri slagtålig plast. Färg vit. Temperaturområde PVC -20 C till +60 C. Leveranslängder Levereras i längder om 2,5 m. Kapning på arbetsplats använd sekatör elller kapsåg. Montering 1. Borra hål i underlaget, förstansade hål finns i kanalens underdel. Använd borr Ø 4 mm. 2. Fäst kanalen. Använd gärna spikplugg TPS-4/5 x 25 (se Thorsmans produktbroschyr Fästmateriel). 3. Snäpp fast locket. M Mini- och matarkanaler/thorsman/mc1986se/0302

5 Mått TMK-1020 TMK-1020 M1 TMK-1720 TMK-1735 TMK-2560 Kabelkapacitet Typ Rum Max Ø Tvärsnittsarea Kabelkapacitet nr area mm 2 40 % 50 % 60 % TMK /38, R10600 R10590 R10580 TMK-1020 M1 1 6/28, /28, TMK /78, TMK / / R10610 TMK / / / R10750 R10620 R10760 R10630 R10640 R10650 Mini- och matarkanaler/thorsman/mc1986se/0302 5

6 Sortiment Minikanal och hörn Typ Färg Mått Art.nr E-nr* A/B/C (mm) Minikanal med front För stark- och svagströmsledningar. Bottendel med förstansade hål för infästning. Även räfflad botten för limning. Material: PVC. L12660 TMK-1020 Vit 20/10/ Brun Grå Vit/transp TMK-1020 M1 Vit 20/10/ Brun Grå TMK-1720 Vit 20/17/ Brun Grå Vit/transp TMK-1735 Vit 35/17/ Brun Grå Vit/transp TMK-2560 Vit 60/25/ Brun Grå Vit/transp Innerhörn För 90 avvinkling av minikanal TMK. Ger böjradie 35 mm för Ø 7 mm kabel. Material: PC/ABS. TMK-IH1020 Vit 55/22,5/ Brun Grå L12670 TMK-IH1720 Vit 61/22,5/ Brun Grå TMK-IH1735 Vit 55/38,5/ Brun Grå TMK-IH2560 Vit 55/61,5/ Brun Grå * ) Art.nr gäller där E-nr saknas. 6 Mini- och matarkanaler/thorsman/mc1986se/0302

7 Ytterhörn Typ Färg Mått Art.nr E-nr* A/B/C (mm) Ytterhörn För 90 avvinkling av minikanal TMK. Material: PC/ABS. TMK-YH1020 Vit 55/22,5/ Brun Grå L12680 TMK-YH1720 Vit 55/22,5/ Brun Grå TMK-YH1735 Vit 55/38,5/ Brun Grå TMK-YH2560 Vit 55/61,5/ Brun Grå L-stycke och ändstycke Typ Färg Mått Art.nr E-nr* A/B/C (mm) L-stycke För 90 avvinkling av minikanal TMK. Ger böjradie 35 mm för kabel Ø 7 mm. Material: PC/ABS. TMK-LS1020 Vit 11/55/ Brun Grå L12690 TMK-LS1720 Vit 17,5/55/ Brun Grå TMK-LS1735 Vit 18,5/60/ Brun Grå Ändstycke För avslutning av minikanal TMK. Material: PC/ABS. TMK-ES1020 Vit 22/11/11, Brun Grå L12700 TMK-ES1720 Vit 22/18/11, Brun Grå TMK-ES1735 Vit 37,5/18,5/18, Brun Grå TMK-ES2560 Vit 62,5/26,5/18, Brun Grå * ) Art.nr gäller där E-nr saknas. Mini- och matarkanaler/thorsman/mc1986se/0302 7

8 Tillbehör Typ Färg Mått Art.nr E-nr* A/B/C (mm) Avgreningsdosa Användes vid avgrening och väggenomgång. Material: PVC. L12710 TMK-AD70 Vit 25/71/ Brun Grå Klammer Håller kablarna på plats i kanaler med mellanvägg. Snäpps fast på TMK-kanalens mellanvägg. Material: PA. L12720 TTM-KL26 Svart 26/22/7, TTM-KL36 36/25/9, Minikanal, halogenfri Minikanaler med stansade hål för infästning på var 100 mm. Kanaldel och lock är av halogenfritt material. Material: PC/ABS. L12660 TMK-T20 Vit 20/10/ TMK-T20 Vit 20/17/ Innerhörn, halogenfritt Innerhörn till minikanal TMK-T20 av halogenfri plast. Material: ABS. L12670 TMK-IH1020 Vit 55/22,5/ TMK-IH1720 Vit 55/22,5/ Ytterhörn, halogenfritt Ytterhörn till minikanal TMK-T20 av halogenfri plast. Material: ABS. L12680 TMK-YH1020 Vit 55/55/22, TMK-YH1720 Vit 55/22,5/ L-stycke, halogenfritt L-stycke för 90 avvinkling till minikanal TMK-T20, av halogenfri plast. L12690 TMK-LS1020 Vit 11/55/ TMK-LS1720 Vit 17,5/55/ Ändstycke Ändstycke till minikanal TMK-T20. L12700 TMK-ES1020 Vit 22/11/11, TMK-ES1720 Vit 22/18/11, * ) Art.nr gäller där E-nr saknas. 8 Mini- och matarkanaler/thorsman/mc1986se/0302

9 Mini- och matarkanaler/thorsman/mc1986se/0302 9

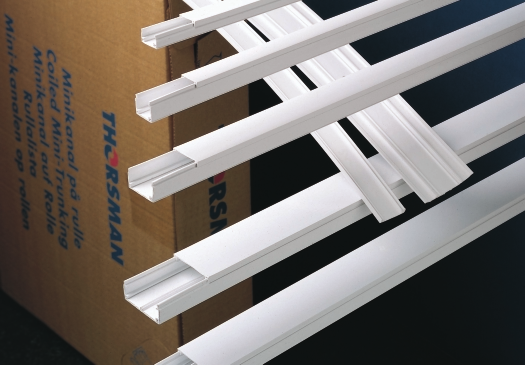

10 Minikanaler på rulle, typ TMK-R P3166 Snabbfakta Beskrivning Minikanaler på rulle, bestående av underdel och lock. För snabb och enkel förläggning av kablar för starkoch svagström, tele, larm och data. Fördelar På rulle enkel lagerhantering. Får plats i servicebilen finns alltid till hands. Kartong med bärhandtag lätt att ta med sig. Kapas efter behov minimalt spill. Markering när 2 m återstår. Kartongen skyddar kanalen vid lagring alltid ren och snygg montering. Seg plastkvalitet lederna spricker inte. Material och färg Stabiliserad PVC, självslocknande. Färg: Vit NCS 0600 ( RAL 9003). Temperaturområde -20 C till +60 C. OBS! Vid temperatur under +10 C bör kanalen värmas före montering. Förpackning Kraftig wellpappkartong med monteringsanvisning. Montering Genomsticksmontage i de förstansade hålen, t.ex. med Thorsmans spikplugg TPS. Vid starkströmsinstallationer får kanalen inte fästas med enbart tejp. Godkännande och standarder Godkänd av British Telecom. Standard BS 4678 B. Fysiska egenskaper Densitet 1,48 g/cm 3 Längdutvidgning 7 x 10-5 m/ C (0,07 mm/m C) Vattenabsorption 0,05 % Slagseghet 10 KJ/m 2 Elasticitetsmodul 2100 MPa Termisk konduktivitet 0,16 W/mK Kemisk beständighet Beständig mot de flesta syror, lutar, saltlösningar och med vatten blandbara organiska föreningar. Inte beständig mot aromatiska och klorerade lösningsmedel, t.ex. aceton, etulacetat, thinner och trikloretylen. Leveranslängder I bärbara kartonger i längder om 12 och 15 meter. 10 Mini- och matarkanaler/thorsman/mc1986se/0302

11 Mått Uppbyggnad 1. Kanalunderdel 2. Lock 3. Ytterhörn 4. Innerhörn 5. L-stycke 6. T-stycke 7. Ändstycke Montering OBS! Vid temperaturer under +10 C bör kanalen värmas före montering. 1. Fäst underdelen i utvikt form. Spika genom de förstansade hålen, t.ex. med Thorsmans spikplugg TPS. Vid starkströmsinstallationer får kanalen inte fästas med enbart tejp. 2. Vik upp sidorna på underdelen. 3. Lägg i kablarna och snäpp på locket. Klart! Profiler/Kabelkapacitet R12380 R12390 R12400 R12410 R12420 M23280 M23290 S11960 M23300 TMK-R1016 TMK-R1616 TMK-R1625 TMK-R1638 TMK-R1638M1 Typ Fack Max Ø Tvärsnitt- Tvärsnittarea mm 2 nr mm area mm 2 med reduserad kabelkapacitet 40 % 50 % 60 % TMK-R TMK-R TMK-R TMK-R TMK-R1638M Mini- och matarkanaler/thorsman/mc1986se/

12 Sortiment, kanaler Typ Färg Mått Art.nr E-nr* A/B/C (mm) Minikanal på rulle Minikanal på rulle för stark- och svagströmskablar. Består av underdel och lock. Levereras flat och viks upp vid montaget. Finns i två varianter, en utan tejp och en med. Vid starkströmsinstallationer får kanalen inte fästas med enbart tejp. Underdelen har förstansade hål för infästning med t.ex. Thorsmans spikplugg TPS. TMK-R1638M1 har två fack och mellanvägg. Material PVC. Färg: Vit. L45420 Utan tejp TMK-R /10/ TMK-R /16/ TMK-R /16/ TMK-R /16/ TMK-R1638M1 38/16/ Med tejp TMK-R /10/ TMK-R /16/ TMK-R /16/ Sortiment, tillbehör Typ Färg Mått Art.nr E-nr* A/B/C (mm) Innerhörn För 90 avvinkling i hörn av TMK-R i motsvarande dimension. Material: PVC. Färg: Vit. L45690 TMK-R /10/ TMK-R /16/ TMK-R /16/ TMK-R /16/ Ytterhörn För 90 avvinkling i hörn av TMK-R i motsvarande dimension. Material: PVC. Färg. Vit. L45680 TMK-R /10/ TMK-R /16/ TMK-R /16/ TMK-R /16/ L-stycke För 90 avvinkling i hörn av TMK-R i motsvarande dimension. Material: PVC. Färg: Vit. L45710 TMK-R /10/ TMK-R /16/ TMK-R /16/ TMK-R /16/ T-stycke För 90 avvinkling uppåt, neråt och åt sidan av TMK-R i motsvarande dimension. Material: PVC. Färg: Vit. L45700 TMK-R /10/ TMK-R /16/ TMK-R /16/ TMK-R /16/ Ändstycke För ändavslutning av TMK-R i motsvarande dimension. Trycks fast i kanalen. Material: PVC. Färg: Vit. L45720 TMK-RE /16/ TMK-RE /16/ TMK-RE /16/ Mini- och matarkanaler/thorsman/mc1986se/0302

13 Mini- och matarkanaler/thorsman/mc1986se/

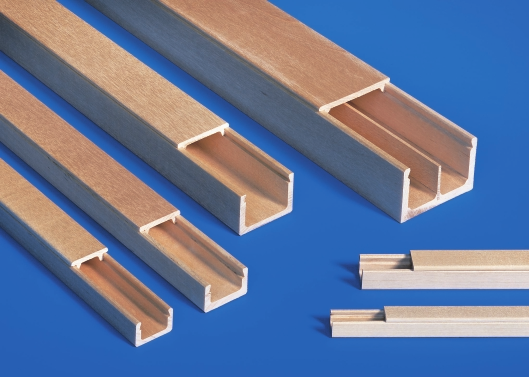

14 Minikanaler i trä, typ TMW P3768 Snabbfakta Beskrivning Minikanal tillverkad i massiv furu. Ytbehandlad med brandsäker klarlack. Finns i sex olika storlekar från 12 x 12 mm till 40 x 60 mm. Kanalen består av underdel och snäpplock. Kanalen monteras vertikalt eller horisontalt på vägg. Montering sker med träskruv eller stift. Fördelar Lock av snäpptyp. Verktyg behövs ej. Lätt att göra ändringar/efterinstallationer. Stort urval. Material Massiv furu. Ytbehandling Behandlad med flamsäker vattenbaserad klarlack. Tillbehör Innerhörn, ytterhörn, T-stycke, L-stycke och ändstycke. 14 Mini- och matarkanaler/thorsman/mc1986se/0302

15 Sortiment Typ Färg Mått Art.nr E-nr* A/B/C (mm) L53940 Minikanal Används till att täcka installationskablar för stark- och svagström, data tele och larm. Består av en underdel och ett lock som snäpps fast i underdelen. TMW-K40 är utrustad med mellanvägg. TMW-K12 Furu 12/12/ TMW-K16 Furu 16/16/ TMW-K18 Furu 25/18/ TMW-K20 Furu 30/20/ TMW-K30 Furu 40/30/ TMW-K40 Furu 60/40/ L53960 Innerhörn Med öppen insida mot väggen. Används till hörn med 90 vinkel. TMW-IH18 Furu 30/55/ TMW-IH20 Furu 35/55/ TMW-IH30 Furu 35/50/ TMW-IH40 Furu 45/70/ L53990 L53970 L53950 L53930 L53040 L53990 L53970 L53950 Ytterhörn Med öppen insida mot väggen. Används till hörn med 90 vinkel. TMW-YH18 Furu 30/55/ TMW-YH20 Furu 35/55/ TMW-YH30 Furu 35/50/ TMW-YH40 Furu 45/70/ L-stycke Med öppen insida mot väggen. Används till hörn med 90 vinkel upp eller ner. TMW-LS18 Furu 90/23/ TMW-LS20 Furu 90/30/ TMW-LS30 Furu 90/40/ TMW-LS40 Furu 90/45/ T-stycke Med öppen insida mot väggen. Används till hörn med 90 vinkel upp eller ner. TMW-TS18 Furu 35/23/ TMW-TS20 Furu 40/25/ TMW-TS30 Furu 50/35/ TMW-TS40 Furu 70/45/ Ändstycke Snäpps fast i kanalen. TMW-ES18 Furu 35/23/ TMW-ES20 Furu 40/25/ TMW-ES30 Furu 50/35/ TMW-ES40 Furu 70/45/ L54030 L53940 L53960 L53930 Mini- och matarkanaler/thorsman/mc1986se/

16 Rör- och ledningslist, typ TRL P3172 Snabbfakta Beskrivning Rör- och ledningslist i styv PVC eller aluminium. Används för att dölja värmerör, ledningar och kablar. TRL består av en list som fästes på underlaget med en hållare. Rör, kablar etc. fixeras på hållare med självlåsande band ger snabb, stabil och snygg installation. Listen finns i flera dimensioner. Fördelar Hållaren är konstruerad för att klara både VVS och elinstallationer brett användningsområde. Snäppmontering och självlåsande band ger mycket snabb och enkel montering. Hållare med band fixerar kabel och rör medan listen enbart döljer installationen. Kablar och rör kan installeras i ett tidigt skede. Lätt att komplettera under byggtiden. Ingen risk att listen skadas, eftersom den kan snäppas fast i ett sent skede av byggtiden. Material och färg: Vit NCS 0502-R styv självslocknande PVC eller natureloxerad aluminium (kan anodiseras eller lackeras enligt NCS och RAL färgskalor). Temperaturområde PVC 20 C till +60 C. Leveranslängder 2500 mm. 16 Mini- och matarkanaler/thorsman/mc1986se/0302

17 Montering Vid vertikala rörmontage skruvar man lämpligen först fast den övre och nedre hållaren. De övre hållarna kan lätt föras in under rören sedan dessa monterats. Man kommer åt att skruva eller spika mellan rören. Skarvar och avgreningar, använd skarvstycke/avgrening. Ändavslutning, använd ändstycke. Använd bygel för extra säker låsning av listen när den monteras i speciellt utsatta miljöer. Vid genomgång av exempelvis golv mellan olika våningsplan, använd krage och kragtätning som täcker och tätar hålet effektivt. Vid demontering av listen tar man tag i övre eller nedre delen av listen och drar den rakt ut. Så här mycket rymmer TRL Installationsexempel Rör Listtyp Rördiameter Antal rör TRL-D mm med kompressions- 2 koppling 28 mm med lödkoppling 2 TRL-D mm med kompressions- 2 koppling 22 mm med lödkoppling Även värmerör med en temperatur utvändigt upp till +85 C kan förläggas i listen. Om rörets yttertemperatur överstiger +5 C ska alltid en luftspalt finnas mellan rören och täcklistens insida. Kablar Antal kablar Listtyp TRL-D TRL-D TRL-D Mått (mm) Listtyp A B C TRL-D ,5 TRL-D ,5 TRL-D ,5 M11910 R TRL-list 2. Hållare med band 3. Krage 4. Bygel 5. Spikplugg (TPS-6/5 x 35) Mini- och matarkanaler/thorsman/mc1986se/

18 Sortiment Typ Färg Mått Art.nr E-nr* A/B/C (mm) Rör- och ledningslist För montering på hållare TRL-H. L12750 L12740 TRL-D5656 Anod natur 1) 56/56/ TRL-D5630 Vit 2) 56/30/ Anod natur TRL-D7640 Vit 2) 76/40/ Anod natur Hållare/band Med buntband för montering av TRL-list. Material: PA. TRL-H56 Svart / / TRL-H Lösa buntband Till hållare TRL. TRL-T Svart 7/ / Skarvstycke För skarvning och avgrening av TRL-list. Material: ABS. L12760 TRL-S5630 Vit 60/35/ Grå TRL-S5656 Grå 60/35/ TRL-S7640 Vit 80/35/ Grå Ändstycke För avslutning av TRL-list. Material: ABS. L12770 STRL-ES5630 Vit 60/31/ Grå TRL-ES5656 Grå 60/57/ TRL-ES7640 Vit 80/41/ Grå Krage För montering vid valvgenomgång golv/tak. Material: PC. L12780 L35990 L35980 TRL-KN5630 Vit 159/88/ Grå TRL-KN5656 Vit 159/88/ Grå TRL-KN7640 Vit 159/88/ Grå Tätning Monteras i krage för att täta, för exempelvis tvättvatten. Material: PE. TRL-TKN5676 Svart 6,5/113/89, Bygel För extra säker låsning av TRL-list mot underlaget. Material: Aluminium. TRL-B5630 Anod natur 30/116,5/31, TRL-B5656 Anod natur 30/116,5/57, TRL-B7640 Anod natur 30/136,5/ TRL-B11330 Anod natur (dubbel) 30/173/31, ) Material: Aluminium. 2) Material: PVC. * ) Art.nr gäller där E-nr saknas. 18 Mini- och matarkanaler/thorsman/mc1986se/0302

19 Typ Färg Mått Art.nr E-nr* A/B/C (mm) Skruv Torx För montage av byglar och kragar för säker låsning. Levereras med M-ankare.Verktyg ISV-T1 för montering av Torx skruv. Material: Aluminium. L12790 ISV-S1 6 x ISV-T * ) Art.nr gäller där E-nr saknas. Mini- och matarkanaler/thorsman/mc1986se/

20 Monteringstips, TRL M20740 M11920 M Borrzon max yta som kragen täcker vid golv- och takgenomgång. 2. Montering av hållare TRL. 2 st skruv används. M14070 M11960 M11940 M Bunta kablarna och dra fast bandet på hållaren. 4. Exempel på montering av rör på hållare. 5. Montera hållarna och snäpp på listen. 6. Tätning monteras vid genomgång av golv för att förhindra läckage av t.ex. tvättvatten. 20 Mini- och matarkanaler/thorsman/mc1986se/0302

21 M11980 M Montering av krage. 8. Skruva fast kragen i golv eller tak. M12000 M Vid T-avgrening används skarvstycke/avgrening. 10. Montering av ändstycke. M Demontering av TRL-list. Mini- och matarkanaler/thorsman/mc1986se/

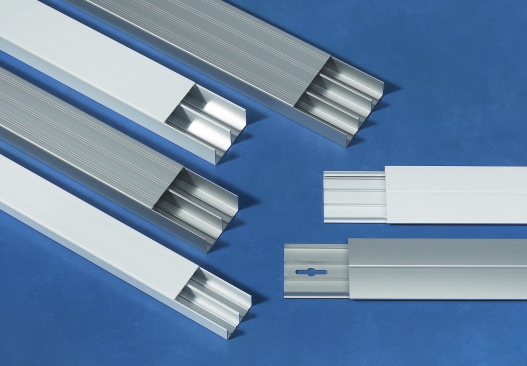

22 Matarkanal, typ FED P4347 Snabbfakta Beskrivning Robust aluminiumkanal för snabb och enkel dold förläggning av kablar. Passar i de flesta miljöer. Kanalerna är indelade i fack med fasta mellanväggar för god separation av kablar. Lock och kanalunderdelar är försedda med jordspår. Spåren används också för fastsättning av buntbandhållare. Fördelar Stort tillbehörsprogram. Robust snygg design. Kan lackeras i valfria färger enligt NCS-skalan. Passar i alla miljöer. Kan monteras fristående* ). Klarar fristående montering även om det är långt mellan fästpunkterna* ). Material Aluminium. Färg Naturanodiserad, vit NCS 0402-B91G. Kan också lackeras i valfri färg enligt NCS-skalan. Leveranslängder 2500 mm. Tillbehör Hörndelar, kabelklämmor, buntband med fästen, ändstycken, kragar och ramar. * ) Gäller ej FED-W1 22 Mini- och matarkanaler/thorsman/mc1986se/0302

23 Mått R35820 R35830 R35840 R35850 R , R FED-K5630 FED-K7640 FED-K10134 FED-K12334 FED-K16155 FED-W1 Kabelkapacitet Typ Rum Max Ø Tvärsnitts- Kabelkapacitet mm 2 nr mm 2 area mm 2 40 % 50 % 60 % FED R37870 R37860 FED FED R37850 FED R37840 FED R37830 R41300 FED-W1 Matarprofil FED-W1 Matarprofil med kabelhållare R41310 R41780 FED-W Mini- och matarkanaler/thorsman/mc1986se/

24 Sortiment Matarkanal, FED Typ Färg Mått Art.nr E-nr* A/B/C (mm) Matarkanal med lock Kanalerna är indelade i fack med fasta mellanväggar. Lock och kanalunderdel är försedda med jordspår som även kan användas som fäste för buntband. Material: Aluminium. L35870 L35890 L35880 Med en mellanvägg FED-K5630 Anod natur 56/30/ Vit FED-K7640 Anod natur 76/40/ Vit Med två mellanväggar FED-K10134 Anod natur 100/34/ Vit Med tre mellanväggar FED-K12334 Anod natur 123/34/ Vit FED-K16155 Anod natur 161/55/ Vit Matarkanal Kanalunderdelen är hålstansad för enkel montering. Kan användas separat eller i kombination med POL-W1. Kanalen är indelad i 3 fack med 2 fasta mellanväggar och är försedd med skruvspår för jordanslutning. Kompletteras med kabelhållare och takram. Längd 2500 mm. L59910 FED-W1 Naturanod 2500/18/ Vit Valfri Kanalunderdelen är hålstansad för enkel montering. Kanaldelen är indelad i tre fack med fasta mellanväggar. Mällan väggarna har jordspår för enkel jordning. P60661 FED-W4 Naturanod 2500/38/ Vit L62310 L59820 L59840 Matarkanal för golv Matarkanal för förläggning på golv. Anpassad för serviceposterna POS-F10 och POS-F20 med golvfäste med kabelutlopp. Längd 2500 mm, bredd 91 mm, höjd 18 mm. FED-F1 Naturanod 18/91/ Kabelhållare För att hålla kablar på plats i respektive fack i matarkanal FED-W1. Snäpps fast på de fasta mellanväggarna. TTM-KL42 Grå/svart 12/14/ Takram Täcker genomföringshål då matarprofil FED-W1 förs genom undertak. FED-CF1 Vit 1/116/ Takram Täcker genomföringshål då staven förs genom undertak. Försedd med dubbelhäftande tejp. L63980 POL-CF4 Vit 2/63/ * ) Art.nr gäller där E-nr saknas. 24 Mini- och matarkanaler/thorsman/mc1986se/0302

25 Innerhörn Typ Färg Mått Art.nr E-nr* A/B/C (mm) Innerhörn För 90 avvinkling av matarkanal FED. Material: Aluminium. L35900 FED-IH5630 Anod natur 56/30/ Vit FED-IH7640 Anod natur 76/40/ Vit FED-IH10134 Anod natur 100/34/ Vit FED-IH12334 Anod natur 123/34/ Vit FED-IH16155 Anod natur 161/55/ Vit Innerhörn För 90 avvinkling av matarkanal FED. Stor radie. Material: Aluminium. L35910 FED-IH Anod natur 58/26,5/62, Vit FED-IH Anod natur 78,1/36,5/72, Vit FED-IH Anod natur 102,1/30,6/ Vit FED-IH Anod natur 125/30,4/66, Vit FED-IH Anod natur 163,5/51,4/87, Vit Ytterhörn Typ Färg Mått Art.nr E-nr* A/B/C (mm) Ytterhörn För 90 avvinkling av matarkanal FED. Material: Aluminium. L35920 FED-YH5630 Anod natur 56/30/ Vit FED-YH7640 Anod natur 76/40/ Vit FED-YH10134 Anod natur 100/34/ Vit FED-YH12334 Anod natur 123/34/ Vit FED-YH16155 Anod natur 161/55/ Vit Ytterhörn För 90 avvinkling av matarkanal FED. Stor radie. Material: Aluminium L35930 FED-YH5630 Anod natur 29,8/85/ Vit FED-YH7640 Anod natur 39,8/95/79, Vit FED-YH10134 Anod natur 34,4/90/102, Vit FED-YH12334 Anod natur 34,1/90/ Vit FED-YH16155 Anod natur 55,5/110/162, Vit * ) Art.nr gäller där E-nr saknas. Mini- och matarkanaler/thorsman/mc1986se/

26 L-stycke Typ Färg Mått Art.nr E-nr* A/B/C (mm) L-stycke För 90 avvinkling av matarkanal FED. Material: Aluminium. L35940 FED-LS5630 Anod natur 56/30/ Vit FED-LS7640 Anod natur 76/40/ Vitt FED-LS10134 Anod natur 100/34/ Vit FED-LS12334 Anod natur 123/34/ Vit FED-LS16155 Anod natur 161/55/ Vit Skarvstycke För att skarva kanaldelar, hörn och L-stycken FED-SSJ 8/11/ L11620 Tillbehör Typ Färg Mått Art.nr E-nr* A/B/C (mm) Ändstycke För ändavslutning av matarkanal FED. Material: Aluminium. L35970M L37520 L37530 FED-ES5630 Anod natur 56/ Vit FED-ES7640 Anod natur 76/ Vit FED-ES10134 Anod natur 101/ Vit FED-ES12334 Anod natur 123/ Vit FED-ES16155 Anod natur 161/ Vit Klammer Håller kablarna på plats i FED-kanalen. Material: PA. TTM-KL36 Svart 36/25/9, TTM-KL60 60/25/9, Klammer Kanal FED-K FED-W TTM-KL36 X X X TTM-KL60 X X X X TTM-KL42 X * ) Art.nr gäller där E-nr saknas. 26 Mini- och matarkanaler/thorsman/mc1986se/0302

27 Tillbehör Typ Färg Mått Art.nr E-nr* A/B/C (mm) Ram För montage runt kanal. Material: PC. L32040 TTI-R2 101 Vit 176/ Grå TTI-R2 123 Vit 193/ Grå L32050 TTI-R2 161 Vit 231/ Grå Jordningsbleck Används för att jorda aluminiumkanaler. L34520 TTI-JB 101 Stål Buntbandsfäste För montering i kanalens jordspår. Leveras med buntband. Material: Hållare i stål, buntband i svart PC. L37030 FED-FA Monteringstips Matarkanal, typ FED M36060 M36070 M36080 M Borra och skruva fast kanalunderdelen. 2. Montera buntbandsfästet. 3. Buntbanden avlastar effektivt kablarna. 4. Snäpp på locket. L37750 M36100 M36110 M36120 Ram för matarkanal FED-10134, och Kapa ramen efter kanalens djup. Genomgång i tak. Genomgång vägg. Mini- och matarkanaler/thorsman/mc1986se/

28 Installationsexempel Matning till Installationskanal A36170 M14350 Min. 35mm Konsoll TTA-KV35 FED-kanalen är anpassad i höjd så att den kan monteras bakom installationskanalerna INKA, TEK och TAS när de är monterade på konsoler. Passage vid pelare A10230 M14360 INKA/TEK 123/161-3 Pelare INKA/TEK 123/161-3 FED-12334, FED-kanalernas bredd är anpassade till installationskanalerna INKA och TEK. 28 Mini- och matarkanaler/thorsman/mc1986se/0302

29 Mini- och matarkanaler/thorsman/mc1986se/

30 Matarkanal FDS P3764 Snabbfakta Beskrivning Matarkanalen FDS i stålplåt kan monteras på vägg, vid tak och golv. Kanalen består av en underdel med isnäppbart lock. Standardlängden är 2,5 m med 10 olika profiler. Det finns ett antal passande tillbehör att välja bland, t.ex. ändstycken, skarvstycken, jordningsbleck och byglar. Fördelar Tack vare att locket snäpps i framifrån kan kanalen öppnas lätt, även när den sitter med ena sidan dikt vägg eller intill en annan kanal. Skarvstyckena för underdelarna fungerar samtidigt som jordningsbleck. En typ av jordningsbleck passar till alla de olika lockstorlekarna. Enkel montering: - Underdelar med hålad botten: Ingen borrning krävs - Lockjordning genom insticksmontering: Inga verk tyg krävs - Kabelhållare kan användas i hela nederdelen - Tio standardstorlekar förzinkat och pulverlackerat i vit NCS 0402-B919 (L11) Andra färger kan beställas. Kan utökas genom parallellmontering av flera kanaler under ett gemensamt lock, också i efterhand. Material och färg Stålplåt, sendzimirförzinkad och/eller pulverlackerad i vit NCS 0402-B919 (L11). Förpackning Wellpappkartong med monteringsanvisningar. 30 Mini- och matarkanaler/thorsman/mc1986se/0302

31 Matarkanal FDS Sortiment Typ Färg/ Mått Art.nr E-nr* Ytbehandling A/B/C (mm) Kanal Underdel med lock. L54780 FDS-K40 Förzinkat 70/40/ Vit L FDS-K40 Förzinkat 100/40/ Vit L FDS-K60 Förzinkat 70/60/ Vit L FDS-K60 Förzinkat 100/60/ Vit L FDS-K60 Förzinkat 120/60/ FDS-K60 Vit L Innerhörn Inklusive lock. L54780 FDS-IH40 Förzinkat 70/200/ Vit L FDS-IH40 Förzinkat 100/200/ Vit L FDS-IH60 Förzinkat 70/ 200/ Vit L FDS-IH60 Förzinkat 100/200/ Vit L FDS-IH60 Förzinkat 120/200/ Vit L Ytterhörn Inklusive lock. L54780 FDS-YH40 Förzinkat 70/200/ Vit L FDS-YH40 Förzinkat 100/200/ Vit L FDS-YH60 Förzinkat 70/200/ Vit L FDS-YH60 Förzinkat 100/200/ Vit L FDS-YH60 Förzinkat 120/200/ Vit L L-stycke Inklusive lock. L54780 FDS-LS40 Förzinkat 250/40/ Vit L FDS-LS40 VFörzinkat 250/40/ Vit L FDS-LS60 Förzinkat 250/60/ Vit L FDS-LS60 Förzinkat 250/60/ Vit L FDS-LS60 Förzinkat 250/60/ Vit L Mini- och matarkanaler/thorsman/mc1986se/

32 Matarkanal FDS forts. Typ Färg/ Mått Art.nr E-nr* Ytbehandling A/B/C (mm) Ändstycke L54870 FDS-ES40 Förzinkat 40/70/ Vit L FDS-ES40 Förzinkat 40/100/ Vit L FDS-ES60 Förzinkat 60/70/ Vit L FDS-ES60 Förzinkat 60/100/ Vit L FDS-ES60 Förzinkat 60/120/ Vit L Bygel L54970 FDS-B70 PA 14/70/ FDS-B100 PA 14/100/ FDS-B120 PA 14/120/ L55030 Skarvstycke Jordningsbleck. FDS-JP40 Fjäderstål 40/3,5/ FDS-JP60 Fjäderstål 60/3,5/ Jordningsblock för lock L55060 FDS-JB Stål 16/20/ Lock Metervara. L62400 FDS-C70 Förzinkat -/70/ Vit L FDS-C100 Förzinkat -/100/ Vit L FDS-C120 Förzinkat -/120/ Vit L Mini- och matarkanaler/thorsman/mc1986se/0302

33 Mini- och matarkanaler/thorsman/mc1986se/

34 Matarkanal, typ TIR+ P61291 Snabbfakta Beskrivning TIR+ är ett brett sortiment av matarkanaler i blyfri PVC. Kanalerna kan användas för stark- och svagström, teleoch datakommunikation i de flesta miljöer. Ett omfattande tillbehörssortiment gör att systemet är lätt att arbeta med. Kanalerna är hålslagna enligt internationell DIN-standard och kan därför förses med mellanväggar och kabelhållare utan att nya hål behöver borras. Kanalen kan monteras horisontellt eller vertikalt på vägg eller i tak. Fördelar Kanalen har hålslagen botten enligt DIN-standard enkelt med genomsticksmontage och lätt att fästa t.ex. mellanväggar och kabelhållare. Brett sortiment med stort tillbehörsprogram. Typgodkända. Distansbrickor för buntbandsfäste. Miljövänligt material utan tunga metaller. Material Styv, blyfri självslocknande PVC. Färg Vit RAL 9010 (NCS 0502-Y). Temperaturområde -20 C till +60 C. Leveranslängder 2500 mm. Montering Horisontellt eller vertikalt, på vägg eller i tak. Dikt underlag. Använd gärna spikplugg TPS för genomsticksmontage vid uppfästning på betong, lättbetong eller tegel. 34 Mini- och matarkanaler/thorsman/mc1986se/0302

35 Uppbyggnad Innerhörn Mellanvägg Spikplugg Klammer Ändstycke Front Buntband P60854 Fästknapp Kabelhållare Ytterhörn Djup 40/60 mm Mått TIR P60900 P60903 P60904 TIR TIR TIR TIR P60907 P60901 P60902 P60899 P60905 P60906 P60898 TIR TIR TIR TIR TIR Mini- och matarkanaler/thorsman/mc1986se/

36 Kabelkapacitet Typ Fack Area 40 % 50 % 60 % TIR P60887 TIR P60888 TIR P60889 TIR P60890 TIR P60891 TIR P60892 TIR P60893 TIR P60894 TIR P Mini- och matarkanaler/thorsman/mc1986se/0302

37 Kabelkapacitet Typ Fack Area 40 % 50 % 60 % TIR P60896 P60897 Utan kabel- Med kabel- Med 2 hållare hållare kabelhyllor Mini- och matarkanaler/thorsman/mc1986se/

38 Matarkanal TIR+ Sortiment Typ Färg Mått Art.nr E-nr* A/B/C (mm) Matarkanal Kanal typ TIR+ med lock. Kanalens botten hålslagen enligt DIN-standard. Mellanväggar och tillbehör monteras med fästknappar som vrids fast i den hålade botten. Material: PVC L66880 TIR+ T4040 Vit 40/40/ TIR+ T6040 Vit 60/40/ TIR+ T8040 Vit 80/40/ TIR+ T10040 Vit 100/40/ TIR+ T12040 Vit 120/40/ TIR+ T8060 Vit 80/60/ TIR+ T10060 Vit 100/60/ TIR+ T12060 Vit 120/60/ TIR+ T15060 Vit 150/60/ TIR+ T20060 Vit 200/60/ Innerhörn Ställbart innerhörn för avvinkling av matarkanal TIR+. Material: PC/ABS L66870 TIR+ IH4040 Vit 44/42/ TIR+ IH6040 Vit 64/42/ TIR+ IH8040 Vit 84/42/ TIR+ IH10040 VIt 105/43/ TIR+ IH12040 Vit 125/43/ TIR+ IH8060 Vit 84/62/ TIR+ IH10060 Vit 105/63/ TIR+ IH12060 Vit 125/63/ TIR+ IH15060 Vit 155/63/ TIR+ IH Vit 205/63/ Ytterhörn Ställbart ytterhörn för avvinkling av matarkanal TIR+. Material: PC/ABS. L66910 TIR+ YH4040 Vit 44/40/ TIR+ YH6040 Vit 64/42/ TIR+ YH8040 Vit 84/42/ TIR+ YH10040 Vit 105/43/ TIR+ YH12040 Vit 125/43/ TIR+ YH8060 Vit 64/62/ TIR+ YH10060 Vit 105/63/ TIR+ YH12060 Vit 125/63/ TIR+ YH15060 Vit 155/63/ TIR+ YH20060 Vit 205/63/ L-stycke L-stycke för 90 avvinkling av matarkanal TIR+, upp eller ner. Material: PC/ABS. L66890 TIR+ LS4040 Vit 44/42/ TIR+ LS6040 Vit 64/42/ TIR+ LS8040 Vit 84/42/ TIR+ LS10040 Vit 105/43/ TIR+ LS12040 Vit 125/43/ TIR+ LS8060 Vit 84/62/ TIR+ LS10060 Vit 105/63/ TIR+ LS12060 Vit 125/63/ TIR+ LS15060 Vit 155/63/ TIR+ LS20060 Vit 205/63/ Mini- och matarkanaler/thorsman/mc1986se/0302

39 Matarkanal TIR+ Typ Färg Mått Art.nr E-nr* A/B/C (mm) T-stycke T-stycke för 90 avvinkling från matarkanal TIR+. Avstick kan göras med valfri kanalbredd, dock ej bredare kanal än huvudkanalen. L66900 TIR+ TS8040 Vit 90/53/ TIR+ TS10040 Vit 110/54/ TIR+ TS12040 Vit 130/56/ TIR+ TS8060 Vit 90/73/ TIR+ TS10060 Vit 110/74/ TIR+ TS12060 Vit 130/76/ Ändstycke Ändstycke för matarkanal TIR+. L66920 TIR+ ES4040 Vit 45/16/ TIR+ ES6040 Vit 65/16/ TIR+ ES8040 Vit 85/16/ TIR+ ES10040 Vit 105/16/ TIR+ ES12040 Vit 125/16/ TIR+ ES8060 Vit 85/16/ TIR+ ES10060 Vit 105/16/ TIR+ ES12060 Vit 125/16/ TIR+ ES15060 Vit 155/16/ TIR+ ES20060 Vit 205/16/ Mini- och matarkanaler/thorsman/mc1986se/

40 Tillbehör Typ Färg Mått Art.nr E-nr* A/B/C (mm) Mellanvägg För fackindelning av matarkanal TIR+. Material: PVC. P60853 L13580 L13620 L13570 L12860 TIR+-MV40 Vit 38/31/ TIR+-MV60 Vit 22/48/ Fästknapp För att fästa mellanväggar och kabelhållare i kanalens botten. Material: PA. TIR+-KP1 Vit 10/10/ Distansbricka För montering av små matarkanaler i större matarkanaler. Materiale: PA. TIR+-D7,5 Vit 11,5/18/ TIR+-D10 Vit TRL-T Buntband Svart 7/ / Kabelhållare Fästs i kanalen med fästknappar. Hållarna behöver ej demonteras när man lägger i kablarna. TIR+-KB10040 Grå 94/35/ TIR+-KB12040 Grå 113/35/ TIR+-KB10060 Grå 94/55/ TIR+-KB12060 Grå 113/55/ TIR+-KB15060 Grå 142/55/ TIR+-KB20060 Grå 193/55/ Klammer För att hålla kablarna på plats i kanalen. De två minsta KL60 och KL80 monteras i frontöppningen på kanalen. Övriga KL snäpps fast på mellanväggarna. Material: PA. TIR+-KL60 Orange 46/6/ TIR+-KL80 Orange 65/6/ TIR+-KL100 Orange 85/6/ TIR+-KL120 Orange 104/6/ TIR+-KL150 Orange 134/6/ TIR+-KL200 Orange 181/6/ Mini- och matarkanaler/thorsman/mc1986se/0302

41 Mini- och matarkanaler/thorsman/mc1986se/

42 Installationssystem för Kabel-TV P1320 P1321 Snabbfakta Beskrivning Thorsmans installationssystem för Kabel-TV gör det enkelt och säkert att dra kabel i befintliga fastigheter fram till de enskilda lägenheterna. Systemet klarar fullt utbyggda stjärnnät, men även kaskadnät kan lätt installeras med hjälp av de i systemet ingående komponenterna. Installation av stjärnnät bygger på en i trapphuset genomgående matarkanal av aluminium. Kablarna förläggs i speciella hållare med fästband. Kanalen snäpps sedan fast på hållarna och förankras stadigt med kragar vid genomgång i våningsplan. Kanalen kan även låsas med särskilda fästbyglar där så är nödvändigt. I varje våningsplan förgrenar man sedan kablarna via minikanaler in i lägenheerna. Installationsprincipen och materialvalet möjliggör en snabb installation samtidigt som den blir mycket stabil och tålig mot yttre påverkan. 42 Mini- och matarkanaler/thorsman/mc1986se/0302

43 M11910 M Ledningskanal TRL-D 2. Hållare med band TRL-H 3. Krage TRL-KN 4. Bygel TRL-B 5. Minikanal TMK Minikanal TMK-1020/ Avgreningsdosa TMK-AD70 8. L-stycke TMK-LS1020/ Spikplugg TPS-6/5 x Spikplugg TPS-4/5 x Specialskruv Torx ISV-S1 12. Mässingsankare TMA Mini- och matarkanaler/thorsman/mc1986se/

44 Kort om Lexel-koncernen Lexel-koncernen är en av Europas ledande leverantörer av installationslösningar för el-, tele-, dataoch kontroll-applikationer med speciellt fokus på s.k. intelligenta byggnader, d.v.s. byggnader utrustade med teknik för ökad komfort, ekonomi och trygghet. I produktprogrammet ingår allt från brytare, uttag, installationsmateriel och installationssystem för kabelhantering till kommunikationsnätverk, säkerhetssystem samt system och mjukvaror för styrning av fastighetens funktioner. Lexel värnar om miljön i alla sammanhang. Ett led i detta är att bygga och certifiera miljöledningssystem enligt ISO Inom plastområdet arbetar Lexel med att eliminera användningen av tungmetaller och ämnen som skadar ozonskiktet. Lexel-koncernen ägs av franska Schneider Electric och har sitt operativa huvudkontor i Stockholm. Omsättningen ligger på ca. EUR 700 miljoner och antalet anställda är omkring Lexel är marknadsledande i Norden, Polen och Baltikum, men har även en stark position i Ryssland och ett antal andra europeiska länder. Försäljning sker genom egna dotterbolag i 18 länder och via distributörer i mer än 30. I Sverige ansvarar Lexel Electric AB för marknadsföringen av varumärkena Lexel, Eljo och Thorsman. LEXEL ELECTRIC AB Box 1009, Nyköping. Tfn Fax mail@lexel.se MC1986SE/0302 LEXEL ELEXTRIC AB, Österbergs & Sörmlandstryck, 25287
